Oehlbach MediaCenter D7-H User manual

MediaCenter
The Next Generation Multimedia Entertainment System

1
MediaCenter
The Next Generation Multimedia Entertainment System
WALLMOUNTWALLMOUNT
1. Befolgen Sie die Bedienungshinweise.
2. Benutzen sie das MediaCenter in einer trockenen Umgebung.
3. Setzen sie das MediaCenter nicht direkter Sonneneinstrahlung aus und vermeiden Sie alle
Arten von Radiatoren, Heizungen und anderen wärmeentwickelnden Geräten.
4. Das MediaCenter sollte nur mit dem beiliegenden Netzteil betrieben werden.
5. Das MediaCenter sollte nur mit einem trockenen Tuch gereinigt werden.
6. Schalten Sie das MediaCenter ab wenn es über einen längeren Zeitraum nicht benutzt wird.
7. Das Ein- und Ausstecken von Steckern sollte ohne große Krafteinwirkung stattfinden.
8. Das Önen des Gehäuses ist verboten.
9. Das Einführen von Flüssigkeiten oder Gegenständen in das Gehäuse des MediaCenter ist verboten.
Sicherheitshinweise
GER

32
MediaCenter
The Next Generation Multimedia Entertainment System
WALLMOUNTWALLMOUNT
Einleitung ......................................................................................................................3
Eigenschaften und Spezifikationen der MediaCenter ......................................................4
HDMI und VGA Auflösungen ...........................................................................................5
Bedienungshinweise .....................................................................................................6
Anwendungsbeispiel .....................................................................................................7
Fehlerbeseitigung ..........................................................................................................9
Inhaltsregister Vielen Dank,
Verpackungsinhalt
dass Sie sich für ein OEHLBACH®Qualitätsprodukt entschieden haben.
OEHLBACH®Produkte zeichnen sich durch höchste Verarbeitungsgüte
und erstklassige Materialien aus. Das MediaCenter bietet einzigarti-
ge Verbindungsmöglichkeiten. Egal ob hochauflösende HDMI-Signale,
Komponenten-, S-Video/Video-, VGA-Inhalte oder Videos von Ihrem
iPhone/iPod - alle Signale werden bestmöglich verarbeitet und hochs-
kaliert, so dass Ihr HD Fernsehgerät voll ausgereizt wird.
Zwei verschiedene MediaCenter Varianten ermöglichen eine Über-
tragung über eine HDMI-Verbindung oder, wenn lange Längen über-
brückt werden müssen, über zwei Netzwerk-Kabel (RJ45).
Model W7-C Stk.
1 MediaCenter W7-C mit RJ45-Ausgang 1
2iPod/iPhone Adapterkabel 1m 1
3 Bedienungsanleitung 1
4 Netzteil 1
5 HDMI – CAT Receiver 1
Model W7-H Stk.
1 MediaCenter W7-H mit HDMI-Ausgang 1
2 iPod/iPhone Kabel 1 meter 1
3 Bedienungsanleitung 1
4 Netzteil 1
GER

54
MediaCenter
The Next Generation Multimedia Entertainment System
WALLMOUNTWALLMOUNT
1. Das MediaCenter hat ein einzigartiges iPod/iPhone Interface und bietet somit bestmögliche Video- und Audio Entertainment.
2. Das MediaCenter wandelt analoge in hochwertige digitale Signale und skaliert diese auf eine Auflösung von 1080p
(das TV-Gerät muss diese Auflösung unterstützen).
3. Das MediaCenter W7-C unterstützt mit den CAT-Ausgängen sehr lange Signalwege bis zu einer Strecke von 50 m.
4. Die HDMI Schnittstelle unterstützt 1920 x 1080p bei 60 Hz.
5. Die VGA Schnittstelle ist kompatibel zu Signalen bis zu 1280 x 1024 bei 70 Hz (SXGA).
6. Eine USB-Buchse lädt elektrische Geräte mit 5 V / 3 A.
7. RJ45 Schnittstelle für Internetfreigabe
8. Verschiedene Audio-Schnittstellen für Stereo-Sound vom MP3-Player oder Laptop
Features
Spezifikation
HDMI & VGA unterstützte Auflösungen
Spannungsversorgung 5 V DC – 3 A USB 5 V DC – 3 A
Schnittstellen Ausgabeauflösung
1280 x 720@60 Hz
1920 x 1080@60 Hz
Gewicht ca. 0,49 kg Abmessungen
(B x H x T)
300 x 89 x 52 mm
MediaCenter Wallmount I W7-H / W7-C
1. HDMI
2. iPod/iPhone
3. Composite Video
4. VGA
5. USB
(Ladefunktion)
6. RJ45
(Internet)
HDMI Eingangs-Auflösung
1 HDMI 480i (720 × 480@30 Hz)
2 HDMI 480p (720 × 480@60 Hz)
3 HDMI 720p (1280 × 720@60 Hz)
4 HDMI 1080i (1920 × 1080@30 Hz)
5 HDMI 1080p (1920 × 1080@60 Hz)
6HDMI 1080p (1920 × 1080@60 Hz 12 Bit)
VGA Eingangs-Auflösung
1 VGA_640 x 350_70 Hz
2 VGA_640 x 400_70 Hz
3 VGA_640 x 480_60/66/72/75 Hz
4 VGA_800 x 600_60/72/75 Hz
5 VGA_832 x 624_75 Hz
6 VGA_848 x 480_60 Hz
7 VGA_1024 x 768_60/70/72/75 Hz
8 VGA_1152 x 864_70/75 Hz
9 VGA_1280 x 720_60 Hz
10 VGA_1280 x 768_60/75 Hz
11 VGA_1280 x 960_60/75 Hz
12 VGA_1280 x 1024_60/70/75 Hz
GER

76
MediaCenter
The Next Generation Multimedia Entertainment System
WALLMOUNTWALLMOUNT

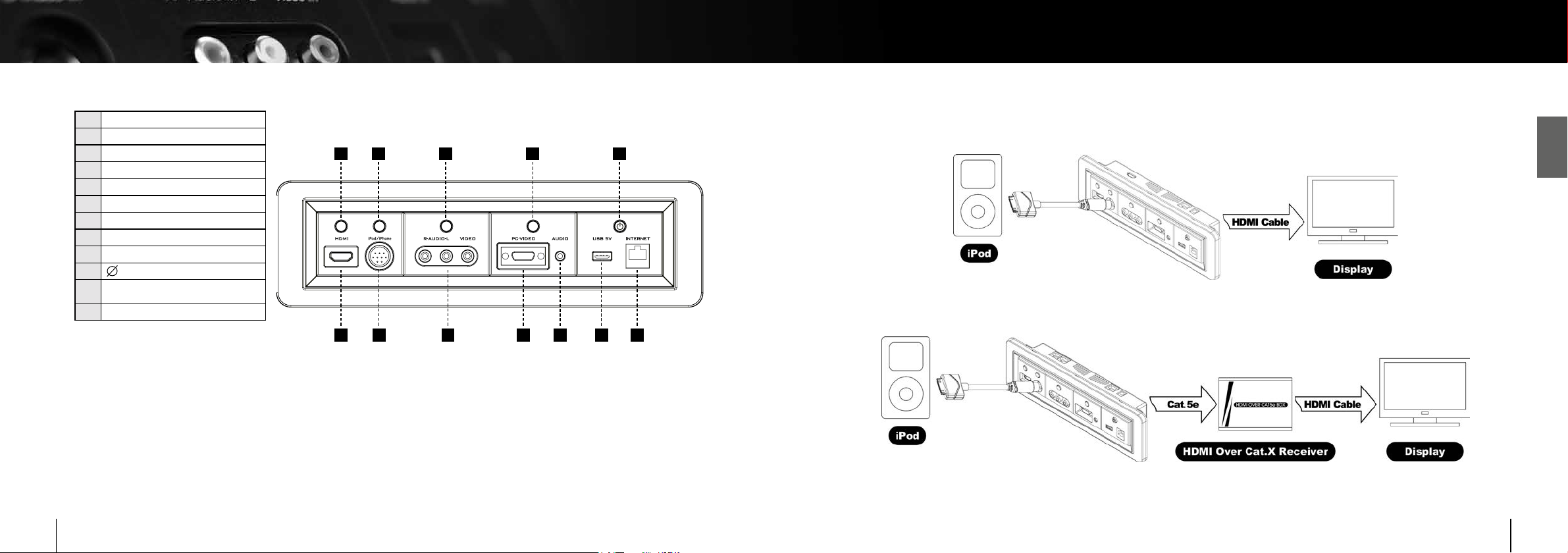

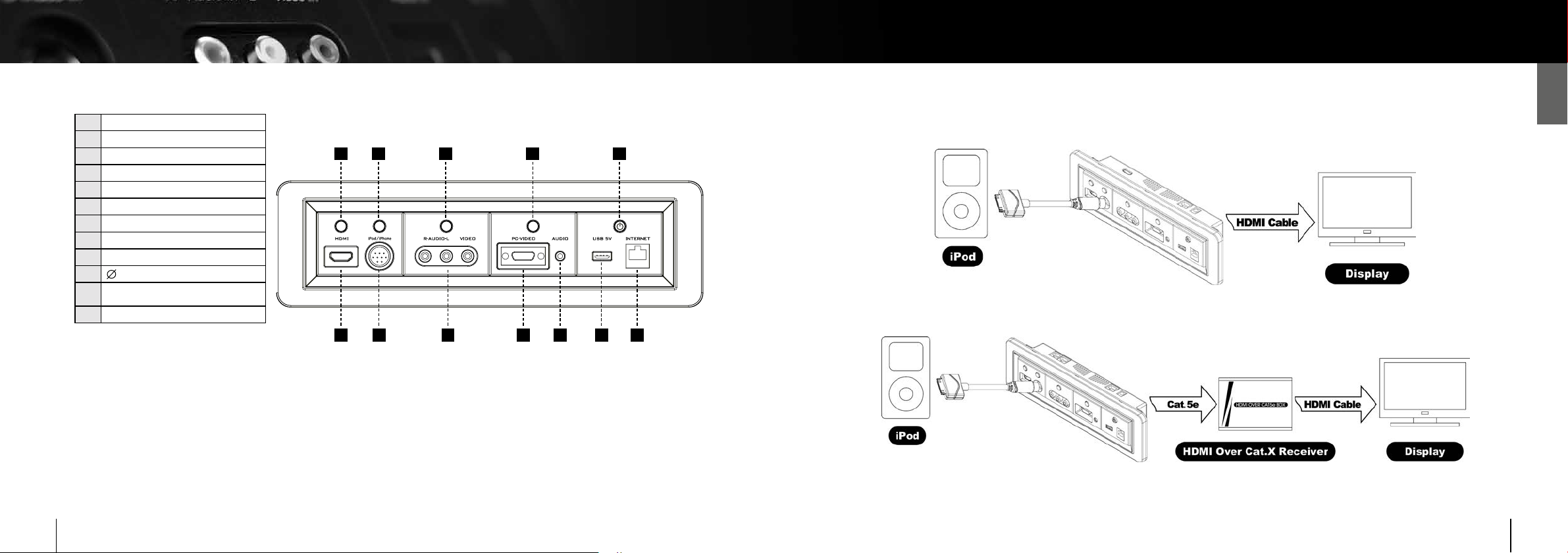

Einführung der Frontblende
Einfache Bedienung
1
6 7 8 9 10 11 12
2 3 4 5
1 HDMI Wahlschalter
2 iPod/iPhone Wahlschalter
3 Composite Video Wahlschalter
4 VGA Wahlschalter
5 Netzschalter
6 HDMI Eingang
7 iPod/iPhone Eingang
8 Composite Video Eingänge
9 VGA Eingang
10 3,5 mm Audio-Klinke Eingang
11 USB (5 V Ladebuchse)
12 RJ45 Internet
1. Schalten Sie das MediaCenter über den
Netzschalter ein und wählen Sie die ge-
wünschte Funktion über einen der Wahl-
schalter.
2. Die gewünschte Funktion ist bereit, wenn
die Kontroll-LED des Schalters leuchtet.
3. Für eine Internetverbindung wird das Sig-
nal über die „Internet“- Buchse auf der
Rückseite durchgeschleift. Hierzu muss
diese mit einem Cat 6 Kabel mit vorhan-
dener Konnektivität verbunden sein. Für
diese Funktion muss das Gerät einge-
schaltet sein.
Anwendungsbeispiele
MediaCenter W7-H Anwendungsbeispiel
MediaCenter W7-C Anwendungsbeispiel
GER

98
MediaCenter
The Next Generation Multimedia Entertainment System
WALLMOUNTWALLMOUNT
Fehlerbehebung
Installationsprobleme
Die meisten Probleme werden durch eine fehlerhafte Verkabelung
verursacht. Daher achten Sie bitte auf eine korrekte Verkabelung oder
lassen diese von einem Fachmann durchführen.
Mobile Geräte können nicht über die USB-Buchse geladen werden?
Stellen Sie sicher, dass das Gerät über eine USB-Verbindung geladen
werden kann und für eine Ladeleistung von 5 V / 3 A ausgelegt ist.
Warum erscheint keine Ausgabe auf meinem Bildschirm?
Stellen Sie sicher, dass alle Signalkabel korrekt mit Ihrem Bildschirm
verbunden sind. Überprüfen Sie, ob das Gerät eingeschaltet ist. Wei-
terhin sollte die gesamte Verkabelung, einschließlich der Netzleitung,
überprüft werden.
Das MediaCenter arbeitet korrekt, wenn die Power-LED und die LED eines
Wahlschalters leuchten.

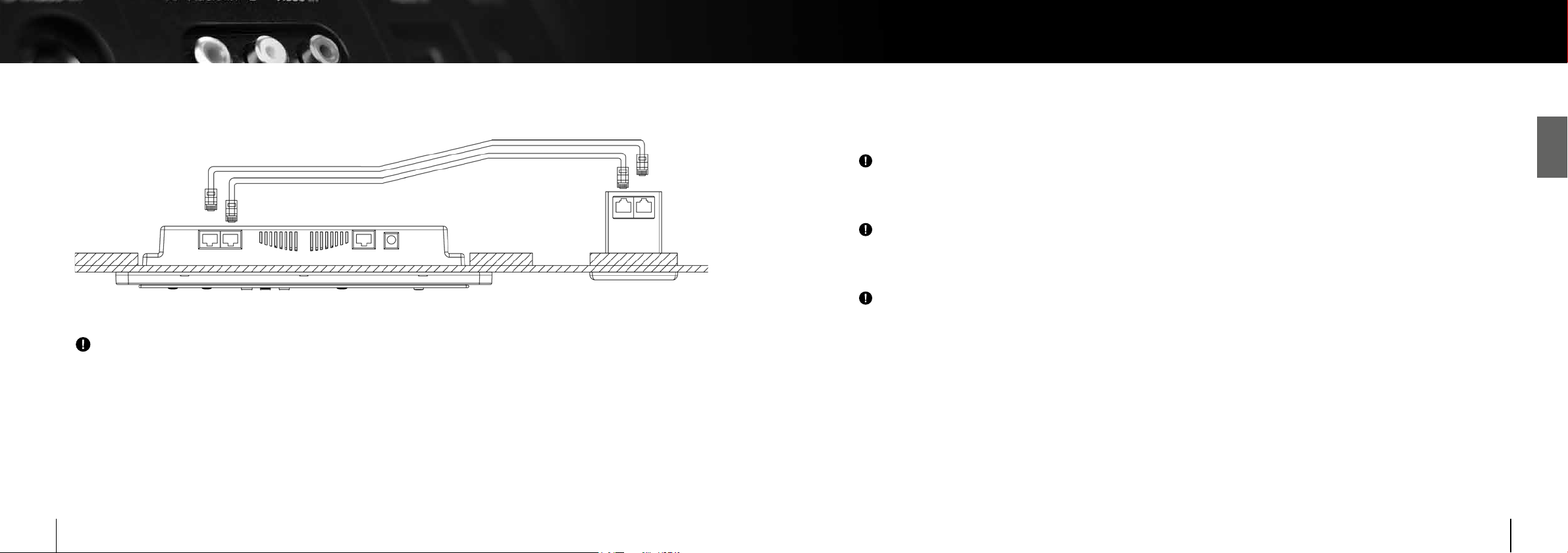

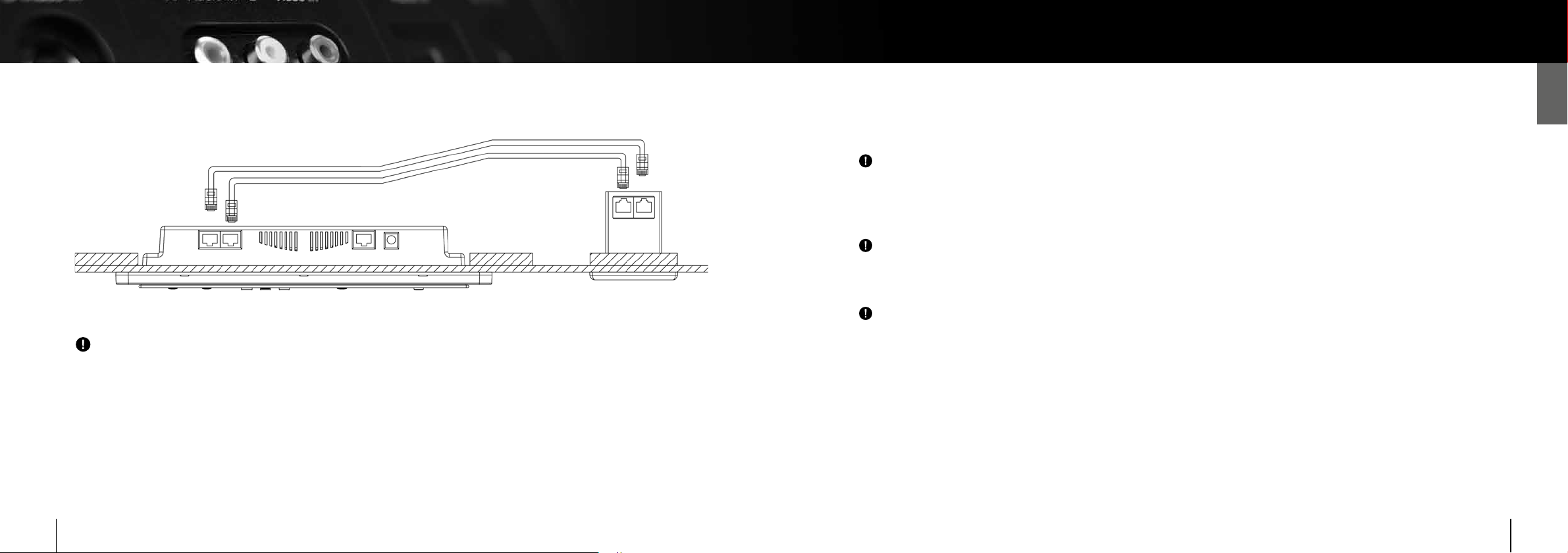

MediaCenter W7-C Verkabelung mit dem Receiver
RJ45-1
RJ45-1 RJ45-2
Receiver
RJ45-1 RJ45-2
RJ45-2
Für die Verkabelung des W7-C mit den beiden rückseitigen Trans-
mitter-Buchsen „RJ45-1“ und „RJ45-2“ sollten zwei identisch lange
STP CAT 6 Kabel verwendet werden. Achten Sie bitte auf eine kor-
rekte Verkabelung zwischen dem MediaCenter W7-C und dem HDMI/
Cat Receiver:
„RJ45-1“ auf „RJ45-1“ und „RJ45-2“ auf „RJ45-2“.
Hinweis!
GER

1110
MediaCenter
The Next Generation Multimedia Entertainment System
WALLMOUNTWALLMOUNT

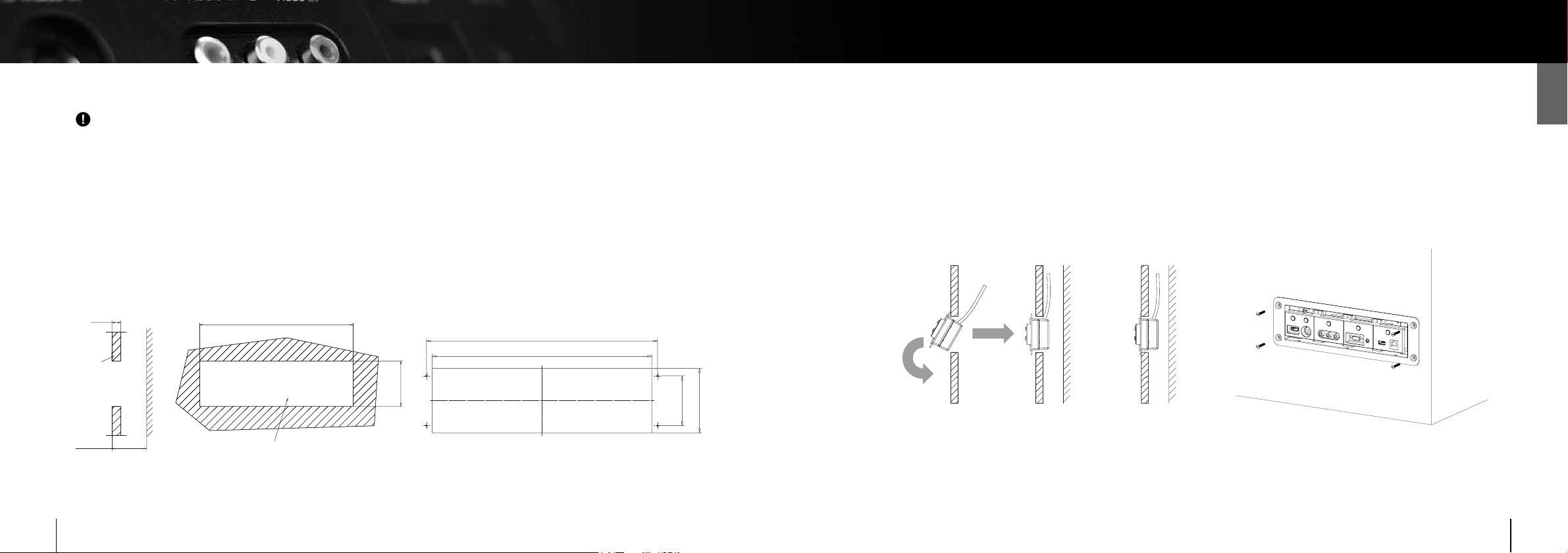

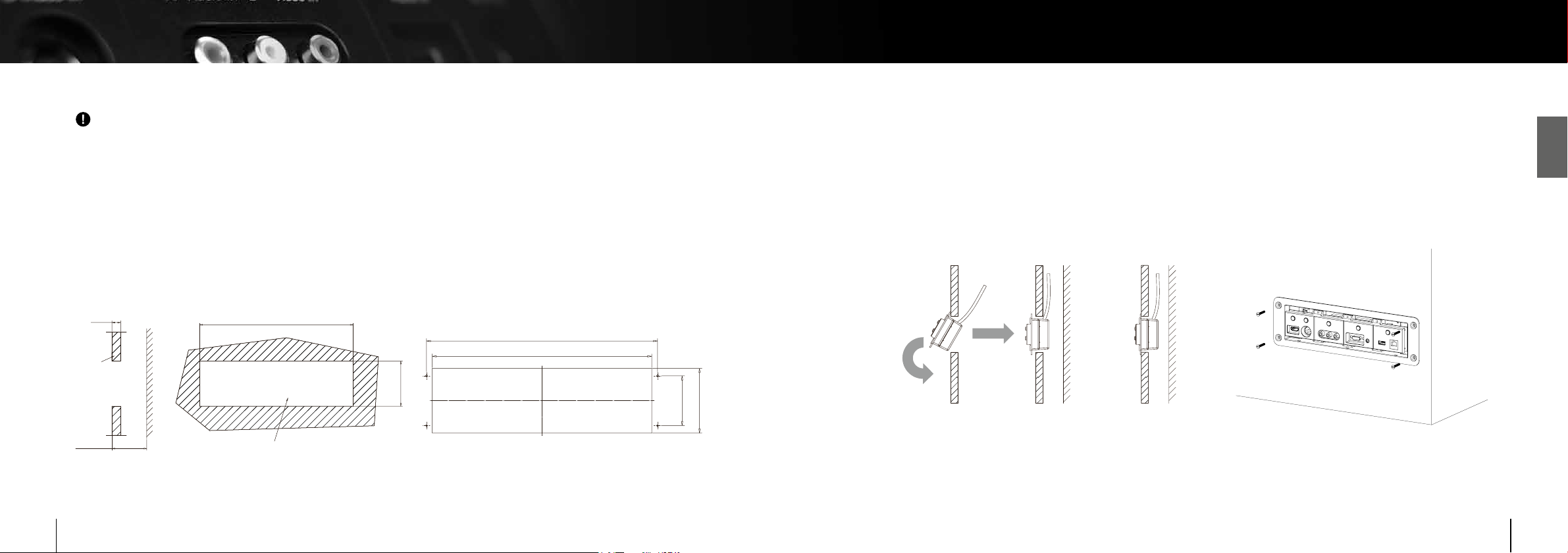

Anhang IMediaCenter W7-H/W7-C - Installationshinweise
1. Abmessung für die Hohlwandönung 2. Positionen der Befestigungslöcher
60mm(min)
15mm
Wall
78mm(max)
265mm(max)
Opening on the wall
78mm(max)
265mm(max)
Opening on the wall
279mm
60mm

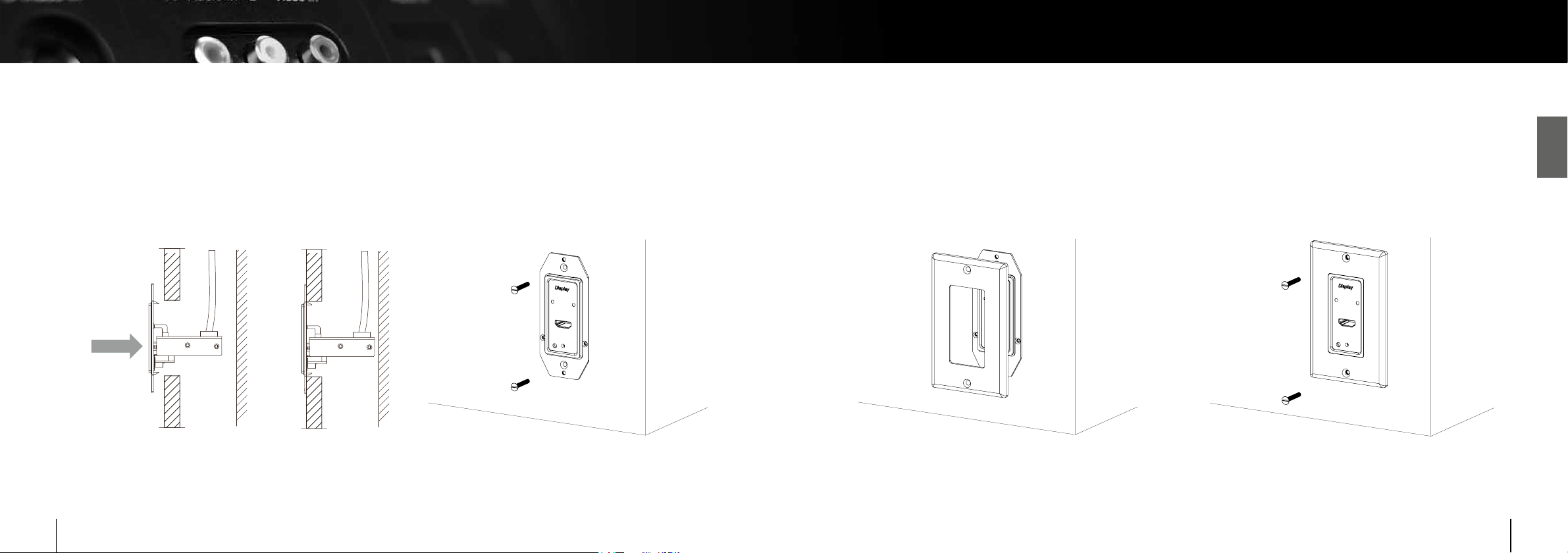

4. Arretierung des MediaCenters durch
Befestigung mit geeigneten Schrauben
3. Anschluss der Kabelverbindung auf der Rückseite und
Einführung des Gehäuses in die Wand
Für die Verkabelung des W7-H/W7-C mit den beiden rückseitigen
Transmitter-Buchsen „RJ45-1“ und „RJ45-2“ sollten zwei iden-
tisch lange STP CAT 6 Kabel verwendet werden. Für die Verkabelung
des W7-H mit der rückseitigen HDMI Buchse sollte ein „HDMI High
Speed“ Kabel verwendet werden.
Hinweis!
GER

1312
MediaCenter
The Next Generation Multimedia Entertainment System
WALLMOUNTWALLMOUNT

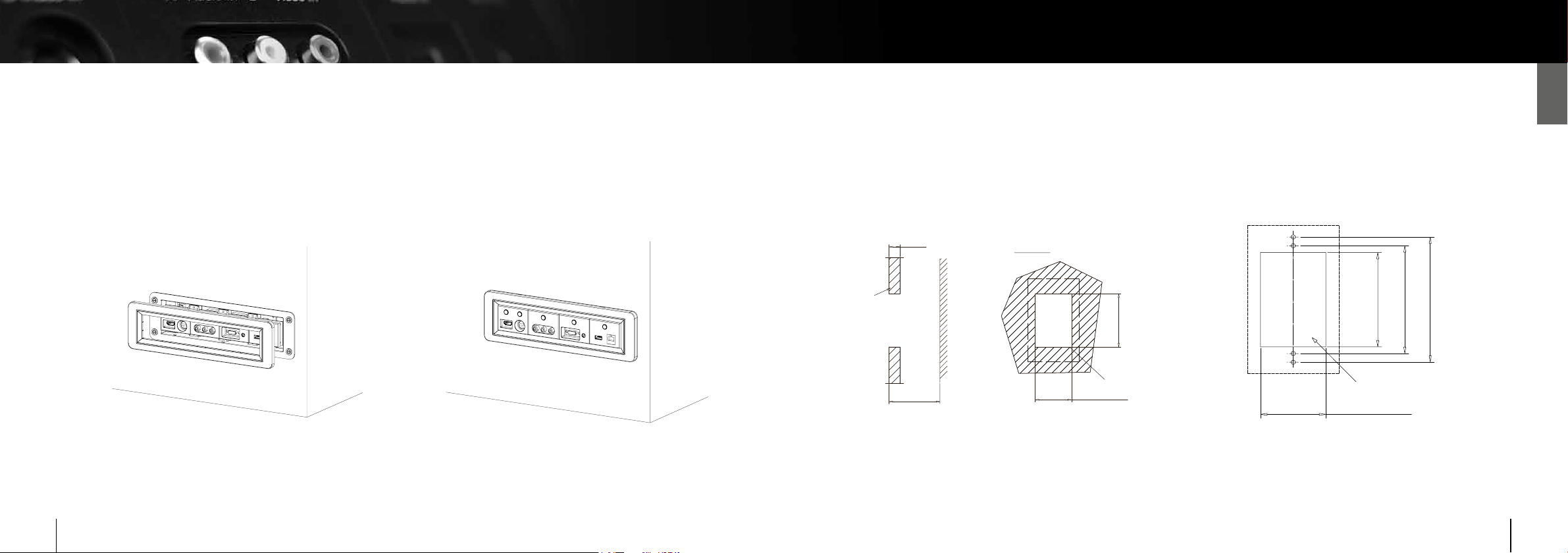

6. Fertig!
5. Befestigung der Blende
HDMI CAT Receiver - Installationshinweise
2. Positionen der Befestigungslöcher
1. Abmessung für die Hohlwandönung
73mm(max)
50mm(max)
Wall
15mm
70mm(min)
Opening on the wall
U.S. Plate
73mm(max)
50mm(max)
83.3374mm
96.8248mm
Opening on the wall
GER

1514
MediaCenter
The Next Generation Multimedia Entertainment System
WALLMOUNTWALLMOUNT
4. Arretierung des MediaCenters durch
Befestigung mit geeigneten Schrauben
3. Anschluss der Kabelverbindung auf der Rückseite und
Einführung des Gehäuses in die Wand
6. Befestigen der Blende mit den
beiliegenden Schrauben
5. Anbringen der Blende
GER

1716
MediaCenter
The Next Generation Multimedia Entertainment System
WALLMOUNTWALLMOUNT

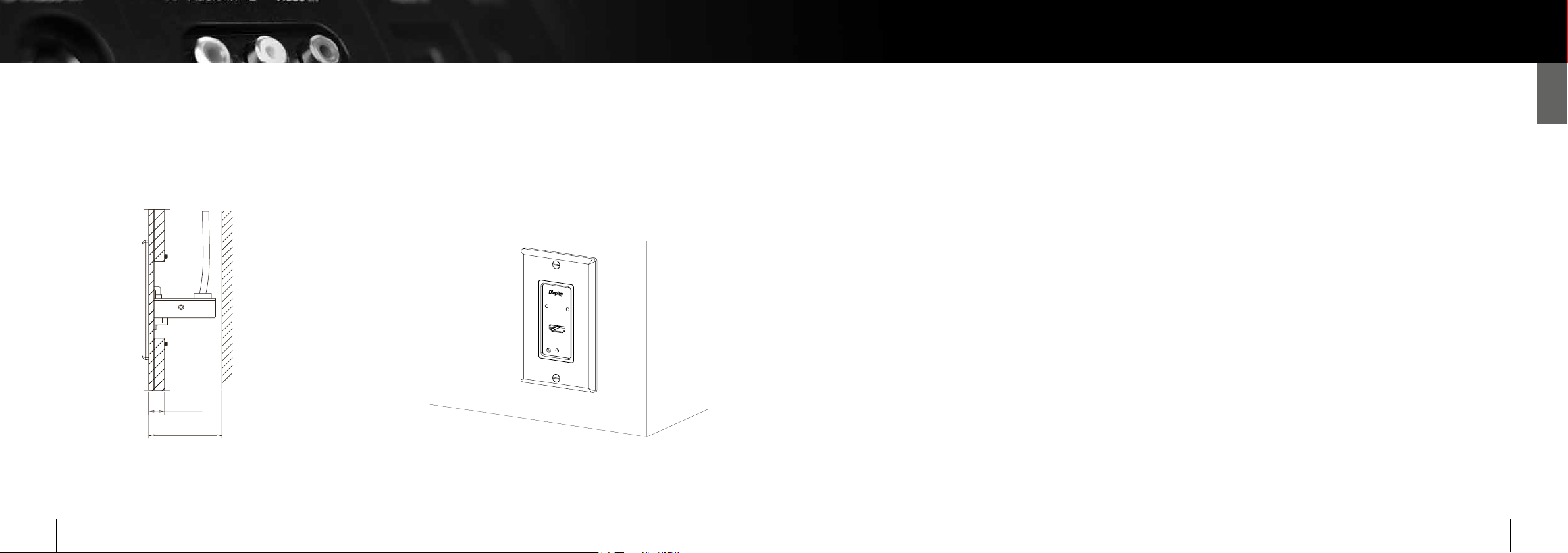

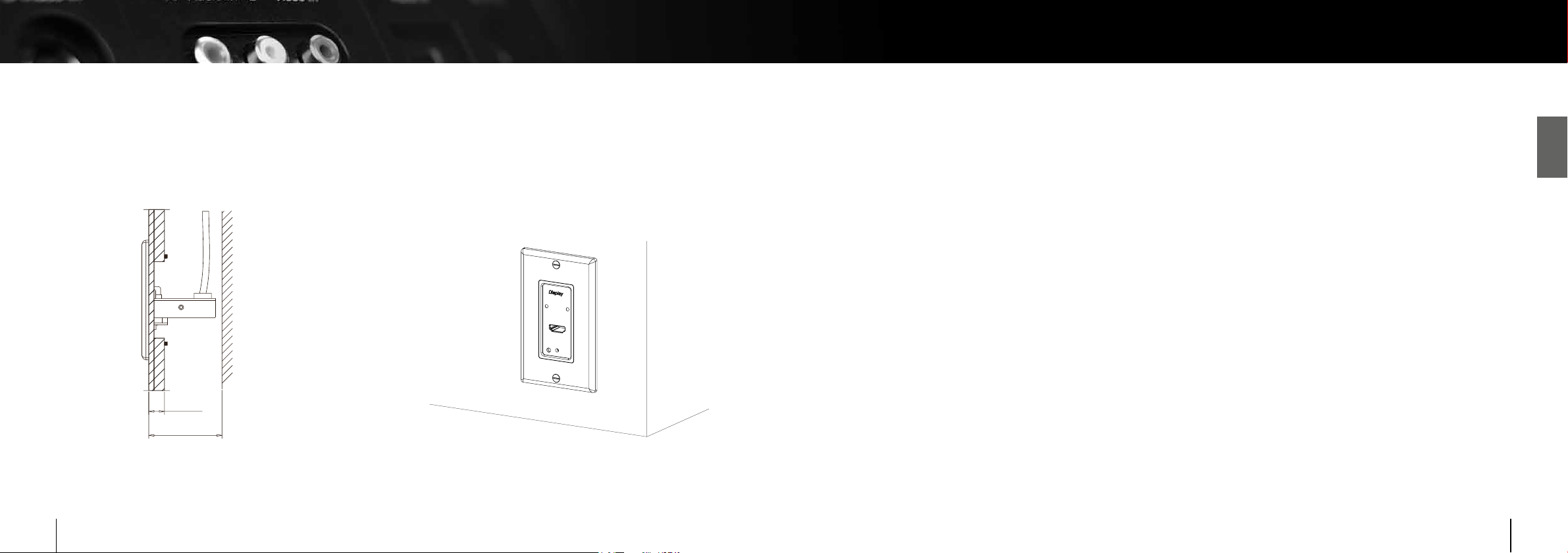

15mm
70mm
8. Fertig!7. Ansicht nach der Installation
Garantie
1. Die Garantiezeit beginnt mit dem Kauf des Produktes und gilt
nur für den Erstbesitzer.
2. Während der Garantiezeit beseitigen wir etwaige Mängel, die
nachweislich auf Material- oder Fabrikationsfehler beruhen,
nach unserer Wahl durch Austausch oder Nachbesserung der
defekten Teile. Weitergehende Ansprüche, insbesondere auf
Minderung, Wandlung, Schadenersatz oder Folgeschäden sind
ausgeschlossen. Die Garantiezeit wird von einer Garantieleis-
tung durch uns nicht berührt.
3. Am Produkt dürfen keine unsachgemäßen Eingrie vorgenom-
men worden sein.
4. Bei Inanspruchnahme der Garantie wenden Sie sich bitte zu-
nächst an Ihren Fachhändler. Sollte es sich als notwendig er-
weisen, das Produkt an uns einzuschicken, so sorgen Sie bitte
dafür, dass
· das Produkt in einwandfreier Originalverpackung
verschickt wird,
· die Kaufquittung beigefügt ist.
5. Von der Garantie ausgenommen sind:
· Leuchtmittel
· Verschleißteile
· Transportschäden, sichtbar oder unsichtbar
(Reklamationen für solche Schäden müssen umgehend bei
der Transportfirma, Bahn oder Post eingereicht werden.)
· Kratzer in Metallteilen, Frontabdeckungen u.s.w. (Diese
Defekte müssen innerhalb von 5 Tagen nach Kauf direkt bei
Ihrem Händler reklamiert werden.)
· Fehler, die durch fehlerhafte Aufstellung, falschen Anschluss,
unsachgemäße Bedienung (siehe Bedienungsanleitung),
Beanspruchung oder äußere gewaltsame Einwirkung ent-
standen sind.
· Unsachgemäß reparierte oder geänderte Geräte, die von
anderer Seite als von uns geönet wurden.
· Folgeschäden an fremden Geräten
· Kostenerstattung bei Schadensbehebung durch Dritte ohne
unser vorheriges Einverständnis.
Wir gratulieren Ihnen! Durch Ihre kluge Wahl sind Sie Besitzer eines OEHLBACH®MediaCenters geworden. OEHLBACH®MediaCenter erfreuen
sich aufgrund der hohen Qualität eines ausgezeichneten Rufes weltweit. Dieser hohe Qualitätsstandard ermöglicht es für OEHLBACH® Media-
Centers 2 Jahre Garantie zu gewähren. Die Produkte werden während des gesamten Fertigungsvorganges laufend kontrolliert und geprüft.
Im Servicefall beachten Sie bitte folgendes:
GER

1918
MediaCenter
The Next Generation Multimedia Entertainment System
WALLMOUNTWALLMOUNT
1. Follow all instructions, and obey it.
2. Do not use MediaCenter near water and keep it in the dry place.
3. Do not install MediaCenter under the sunshine, and avoid the radiator, heater, and other
kinds of device which will produce the heat.
4. MediaCenter only can use the specific power supply which is indicated on the manual.
5. MediaCenter only can be cleaned by dry clothes.
6. Always shut down the power supply when not use the MediaCenter in the long time.
7. Do not plug in and out the cables with the big force.
8. Opening the case is prohibited due to electric leakage.
9. Putting the metal and liquid into the MediaCenter is prohibited due to the electric shortage.
Safety Notes
ENG

2120
MediaCenter
The Next Generation Multimedia Entertainment System
WALLMOUNTWALLMOUNT
Introduction .................................................................................................................21
The features and specification of MediaCenter ...........................................................22
HDMI and VGA input resolution ....................................................................................23
Introduction of operation .............................................................................................24
Application chart .........................................................................................................25
Troubleshooting ...........................................................................................................27
Table of conents Thank you
Content of product package
that you have chosen a quality product of OEHLBACH®. OEHLBACH®
products are characterized by the highest quality of workmanship and
quality materials. The MediaCenter oers a unique combination pos-
sibilities. Whether high-resolution HDMI signals, Component, S-Video/
Video, VGA, or video content from your iPhone/iPod - all signals are
processed and optimally scaled so that your HD TV is fully exhausted.
Two dierent MediaCenter Variants allow a transmission over a HDMI
connection, or when long lengths must be bridged via two network
cable (RJ45).
Model W7-C Pc.
1 MediaCenter W7-C with RJ45 output 1
2iPod/iPhone cable 1 meter 1
3 manual 1
4 transformed power supply 1
5 HDMI Over Cat. Receiver 1
Model W7-H Pc.
1 MediaCenter Wallmount HDMI output 1
2 iPod/iPhone cable 1 meter 1
3 manual 1
4 transformed power supply 1
ENG

2322
MediaCenter
The Next Generation Multimedia Entertainment System
WALLMOUNTWALLMOUNT
1. MediaCenter has unique iPod/iPhone interface to let you enjoy the best video and sound entertainment.
2. MediaCenter can transfer analog signal to digital signal, and upscale the resolution to 1080p.
(The TV’s resolution has to support up to 1080p)
3. The MediaCenter W7-C supports the CAT outputs very long signal paths up to a distance of 50 m.
4. The HDMI interface supports 1920 x 1080p at 60 Hz
5. VGA input supports resolution up to 1280 x 1024; 70 Hz in SXGA.
6. MediaCenter provides USB input for charging mobile device with 5 V - 3 A.
7. MediaCenter provides RJ45 input for internet service.
8. MediaCenter provides stereo sound plug for audio input from MP3 player or laptop.
Features
Specification
Power request D.C. 5V with Electric current 3 A USB D.C. output 5 V with Electric current 3 A
Interface Output video
resolution
1280 x 720@60 Hz
1920 x 1080@60 Hz
Weight approx. 0,49 kg Dimension
(W x H x D)
300 x 89 x 52 mm
MediaCenter Wallmount I W7-H / W7-C
1. HDMI
2. iPod/iPhone
3. Composite Video
4. VGA
5. USB
(power charging)
6. RJ45
(internet)
HDMI & VGA input resolution sheet
HDMI input resolution sheet
1 HDMI 480i (720 × 480@30 Hz)
2 HDMI 480p (720 × 480@60 Hz)
3 HDMI 720p (1280 × 720@60 Hz)
4 HDMI 1080i (1920 × 1080@30 Hz)
5 HDMI 1080p (1920 × 1080@60 Hz)
6HDMI 1080p (1920 × 1080@60 Hz 12 bit)
VGA input resolution sheet
1 VGA_640 x 350_70 Hz
2 VGA_640 x 400_70 Hz
3 VGA_640 x 480_60/66/72/75 Hz
4 VGA_800 x 600_60/72/75 Hz
5 VGA_832 x 624_75 Hz
6 VGA_848 x 480_60 Hz
7 VGA_1024 x 768_60/70/72/75 Hz
8 VGA_1152 x 864_70/75 Hz
9 VGA_1280 x 720_60 Hz
10 VGA_1280 x 768_60/75 Hz
11 VGA_1280 x 960_60/75 Hz
12 VGA_1280 x 1024_60/70/75 Hz
ENG

2524
MediaCenter
The Next Generation Multimedia Entertainment System
WALLMOUNTWALLMOUNT
1 Switch button HDMI input
2 Switch button iPod/ iPhone input
3 Switch button Composite input
4 Switch button VGA input
5 Power switch on/off
6 HDMI input
7 iPod/ iPhone input
8 Composite Video input
9 VGA input
10 3.5 Audio input
11 USB (5 V power charging)
12 RJ45 internet port
Introduction of front panel
1
6 7 8 9 10 11 12
2 3 4 5
Easy operation
1. Turn on the MediaCenter via the power
button and select the desired function via
a selector switch.
2. The desired function is available when the
switch button lights on.
3. For the internet connection signal via the
„Internet“ jack is looped on the back. For
this purpose, it must be a Cat 6 cable con-
nected to the existing connectivity. For this
function, the device must be turned on.
Application chart
MediaCenter WAD7-H Connection demonstration
MediaCenter WAD7-C Connection demonstration:
ENG

2726
MediaCenter
The Next Generation Multimedia Entertainment System
WALLMOUNTWALLMOUNT
MediaCenter WAD7-C connects with Wallplate Receiver chart
RJ45-1
RJ45-1 RJ45-2
Receiver
RJ45-1 RJ45-2
RJ45-2
For the wiring of the W7-C with the two rear Transmitter jacks
„RJ45-1“ and „RJ45-2“, two identical long STP CAT 6 cables are
used. Pay attention to correct wiring between the MediaCenter
W7-C and the HDMI / Cat receiver:
„RJ45-1“ to „RJ-45 1“ and „RJ-45 2“ to „RJ-45 2“.
Warning!
TROUBLESHOOTING
Installation problems
Most problems are caused by faulty wiring. Therefore, please pay
attention to correct wiring or refer to a qualified specialist.
Mobile devices are not charged via the USB port
Make sure that the unit is able to be charged via a USB connection and
is designed for a charging capacity of 5 V / 3 A.
No image is displayed on the monitor
Make sure that all signal cables are correctly connected to your
monitor. Check whether the device is turned on. Please also check
the entire wiring, including the power line.
The MediaCenter works properly when the Power LED and one of the
switch button LEDs light on.
ENG

2928
MediaCenter
The Next Generation Multimedia Entertainment System
WALLMOUNTWALLMOUNT
Appendix IMediaCenter W7-H/W7-C - installation guide
1. Dimension of pre-install hole 2. The relative position between pre-install hole and
screw hole
60mm(min)
15mm
Wall
78mm(max)
265mm(max)
Opening on the wall
78mm(max)
265mm(max)
Opening on the wall
279mm
60mm
4. Fasten MediaCenter Wallmount type
3. Pre-install cable to the MediaCenter and
install the case into the hole
The pair of W7-H/W7-C connecting RJ45-1 and RJ45-2 cables have
to be the same length. (The suggested RJ45 cable is STP Cat. 6 shield
cable) The HDMI cable of WAD7-H is suggested to use the 24 AWG
cable to have the best performance.
Warning!
ENG

3130
MediaCenter
The Next Generation Multimedia Entertainment System
WALLMOUNTWALLMOUNT
6. Complete!
5. Cover with the front panel
HDMI CAT Receiver - installation guide
2. The relative position between pre-install
hole and screw hole
1. Dimension of pre-install hole
73mm(max)
50mm(max)
Wall
15mm
70mm(min)
Opening on the wall
U.S. Plate
73mm(max)
50mm(max)
83.3374mm
96.8248mm
Opening on the wall
ENG

3332
MediaCenter
The Next Generation Multimedia Entertainment System
WALLMOUNTWALLMOUNT
4. Locking the MediaCenter by using appropriate
fastening screws
3. Pre-install cable to the MediaCenter and
install the case into the hole
6. Fasten the panel with the screws5. Cover with the front panel
ENG

3534
MediaCenter
The Next Generation Multimedia Entertainment System
WALLMOUNTWALLMOUNT
15mm
70mm
8. Complete!7. View after installation
Warranty
1. The warranty period starts with the purchase of the product and
only applies to the original owner.
2. During the warranty period we will rectify any defects that are
due to faulty material or workmanship by replacing or repairing
the defective part at our discretion. Further claims, and in parti-
cular those for price reduction, cancellation of sale, compensa-
tion for damage or subsequent damage, are excluded. The war-
ranty period is not aected by any work we provide under the
warranty.
3. The product should not be tampered with.
4. In the event of a warranty claim please contact your authorised
dealer first. Should it prove necessary to return the product to us,
please ensure that
· the product is sent in its original factory packaging in good
condition,
· your proof of purchase is enclosed.
5. The following are excluded from the warranty:
· Illuminants
· Wear parts
· Shipping damages, either readily apparent or concealed
(claims for such damages must be lodged immediately
with the shipping agent, the railway express oce or the
post oce).
· Scratches in metal components, front panels, etc.
(You must notify your authorised dealer directly of such defects
within 5 days of purchase).
· Defects caused as a result of incorrect installation, faulty
connection, impr per operation (see user manual), overloading
or external force.
· Improperly repaired or modified devices that have been
opened by a party other than us.
· Subsequent damage to other devices
· Reimbursement of costs for repairing damage that has been
caused by a third party without our prior consent.
Congratulations! Thanks to your intelligent choice you are now the proud owner of an OEHLBACH®MediaCenter. OEHLBACH®MediaCenters
enjoy an excellent reputation around the world due to their high quality. This high quality standard allows us to provide a 2 year warranty
for OEHLBACH®MediaCenters. The products are continuously inspected and checked throughout the entire manufacturing process. If service
is necessary, however, please observe the following:
ENG

3736
MediaCenter
The Next Generation Multimedia Entertainment System
WALLMOUNTWALLMOUNT
1. Respectez les consignes d‘utilisation.
2. Utilisez le MediaCenter dans un environnement sec.
3. N‘exposez pas le MediaCenter à la lumière directe du soleil et évitez tous les types de radiateurs,
chauages et autres appareils émetteurs de chaleur.
4. Le MediaCenter ne doit être utilisé qu‘avec la prise secteur fournie.
5. Le MediaCenter ne doit être nettoyé qu‘avec un chion sec.
6. Mettez le MediaCenter hors tension s‘il doit rester inutilisé pendant une durée prolongée.
7. Insérez et retirez les fiches sans exercer une force excessive.
8. N‘ouvrez jamais le boîtier.
9. Ne faites jamais entre de fluide ni d‘objet dans le boîtier du MediaCenter.
Consignes de sécurité
FRE
