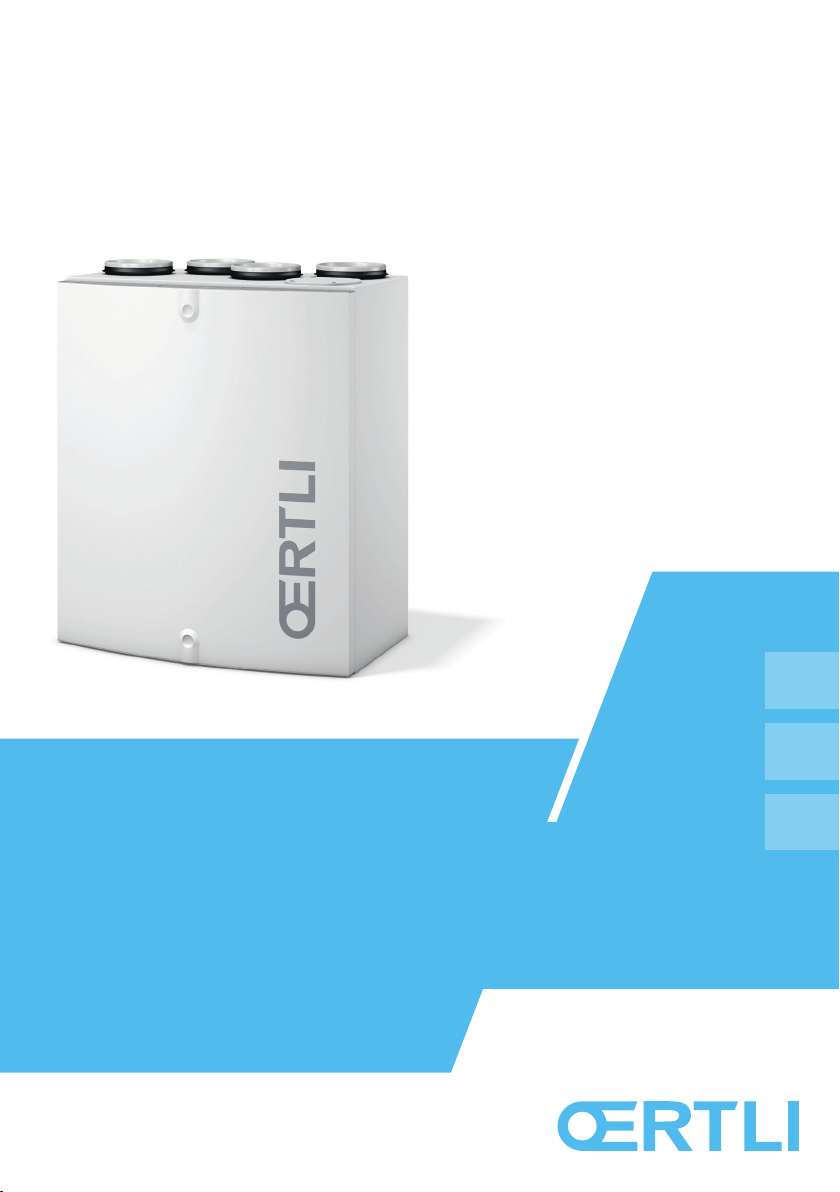

OERTLI SPIRADO H-300 User manual

OERTLI SPIRADO H-
BEDIENUNGSANLEITUNG
INSTRUCTIONS FOR USE
NOTICE D’UTILISATION
Komfortlüftung
Comfort ventilation
Ventilation de confort
FIDE
EN
FR

Walter Meier
(Klima Schweiz) AG
Bahnstrasse 24
8603 Schwerzenbach
Tel. [phone]
Fax [phone]
[e-mail]
waltermeier.com
Service
ServiceLine 0800 853 855
24 h / 365 Tage
BEDIENUNGSANLEITUNG

DE
Änderungen vorbehalten. 3waltermeier.com
BEDIENUNGSANLEITUNG
Inhalt
Wichtige Information ....................................................................................... 4
1. Bedienung ..................................................................................................... 5
1.1 Inbetriebnahme ............................................................................................. 5
1.2 Steuerung des Lüftungssystems ..................................................................... 5
1.2.1 Premium-Bedieneinheit ............................................................................... 5
2. Bedienung der Premium-Bedieneinheit ...................................................... 6
2.1 Signallampe und Alarme................................................................................ 6
2.2 Menüstruktur................................................................................................. 7
2.3 Startmenü...................................................................................................... 8
2.4 Hauptmenü ................................................................................................... 9
3. Service.......................................................................................................... 11
3.1 Serviceerinnerung ........................................................................................ 11
3.2 Öffnen de Geräts......................................................................................... 11
3.3 Filter ............................................................................................................ 11
4. Schutzfunktionen........................................................................................ 12

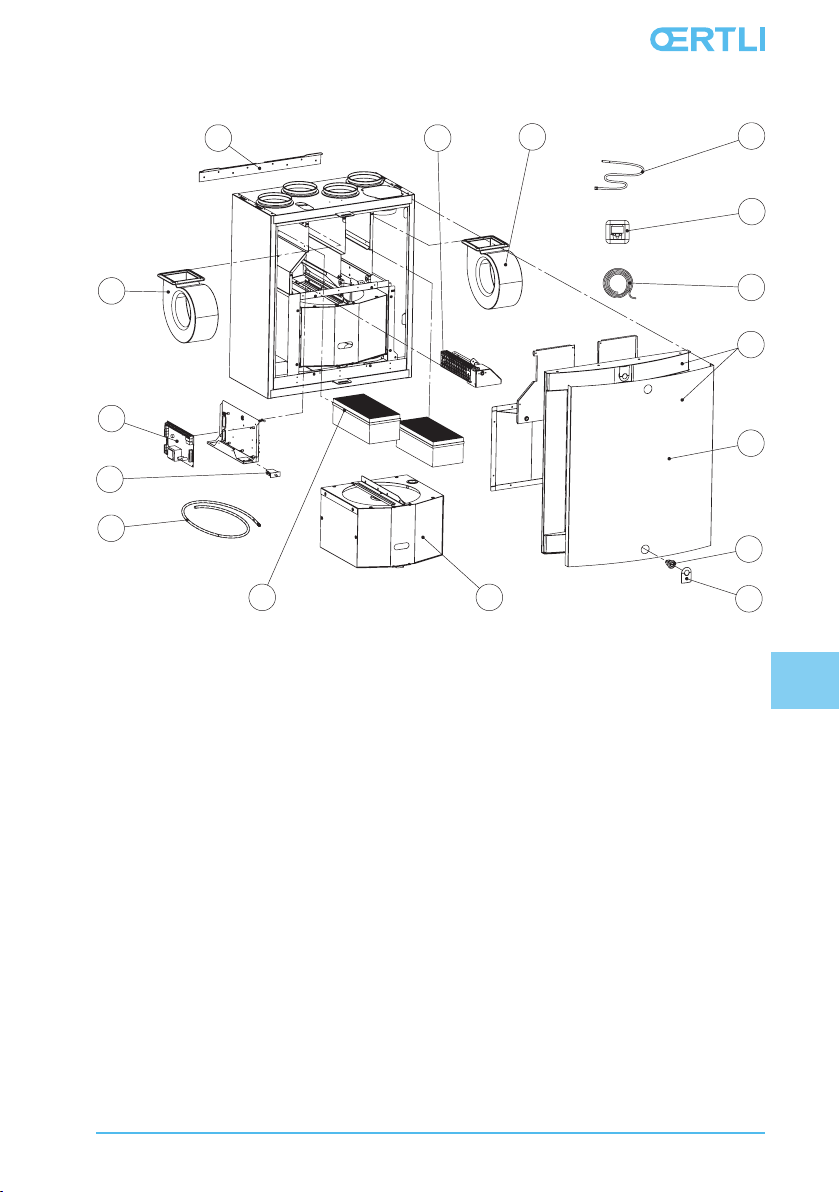

5. Komponentenverzeichnis und Zubehör .................................................... 13

DE
Änderungen vorbehalten.waltermeier.com4
BEDIENUNGSANLEITUNG
WICHTIGE INFORMATION
Nur befugtes Personal
Installation, Einstellung und
Inbetriebnahme dürfen nur von befug-
tem Personal ausgeführt werden.
Bestimmungen und
Anforderungen
Damit die Lüftungsanlage korrekt
funktioniert, müssen die geltenden
lokalen Bestimmungen und Vorschriften
bezüglich Installation, Einstellung und
Inbetriebnahme befolgt werden.
Messungen und Elektroarbeiten
Bei Spannungsprüfungen,
Isolationswiderstandsmessungen oder
anderen Massnahmen, durch die die
empfindliche elektronische Ausrüstung
beschädigt werden kann, muss das
Lüftungsgerät vom vom Stromnetz
getrennt werden.
Überspannungsschutz
Walter Meier empfiehlt, dass alle
Lüftungsgeräte, die mit Premium-
Automatik ausgerüstet sind, mit einem
Überspannungsschutz versehen werden.
Öffnen des Geräts zu
Servicezwecken
Stellen Sie stets sicher, dass die
Spannungszufuhr unterbrochen ist,
bevor die Inspektionstür geöffnet wird.
Warten Sie einige Minuten, bevor Sie
die Inspektionstür öffnen, damit die
Ventilatoren zum Stillstand kommen
und sich eventuelle Lufterhitzer abküh-
len können.
Innerhalb des Gerätes gibt es keine
Teile, mit Ausnahme der Filter, die
der Anwender selbst warten kann.
Servicearbeiten an diesen Teilen sind
von Servicepersonal durchzuführen.
Das Gerät darf erst dann neu gestartet
werden, wenn das Servicepersonal den
Gerätefehler gefunden und behoben
hat.
ECO-Modelle (Lufterhitzer mit
Wasserheizung)
Geräte aus der ECO-Modellreihe sind
mit einer Absperrklappe zu versehen,
damit der wasserbeheizte Lufterhitzer
bei einem eventuellen Stromausfall
nicht einfrieren kann.
Trocknen von Wäsche
Aufgrund des hohen
Feuchtigkeitsgehalts darf ein
Wäschetrockner mit Abluft oder ein
Trockenschrank nicht an das System
angeschlossen werden. Dahingegen
empfehlen wir den Einsatz eines kon-
densierenden Wäschetrockners ohne
Kanalanschluss.

DE
Änderungen vorbehalten. 5waltermeier.com
BEDIENUNGSANLEITUNG
niedrigerer Luftvolumenstrom wird mit der
Ventilatorposition Abwesend eingestellt.
Es muss sicher gestellt werden,dass der
niedrigere Luftvolumenstrom ausreicht, um
Emissionen und Feuchtigkeit zu beseitigen.
Das Lüftungssystem kann per Premium-
Bedieneinheit gesteuert werden.

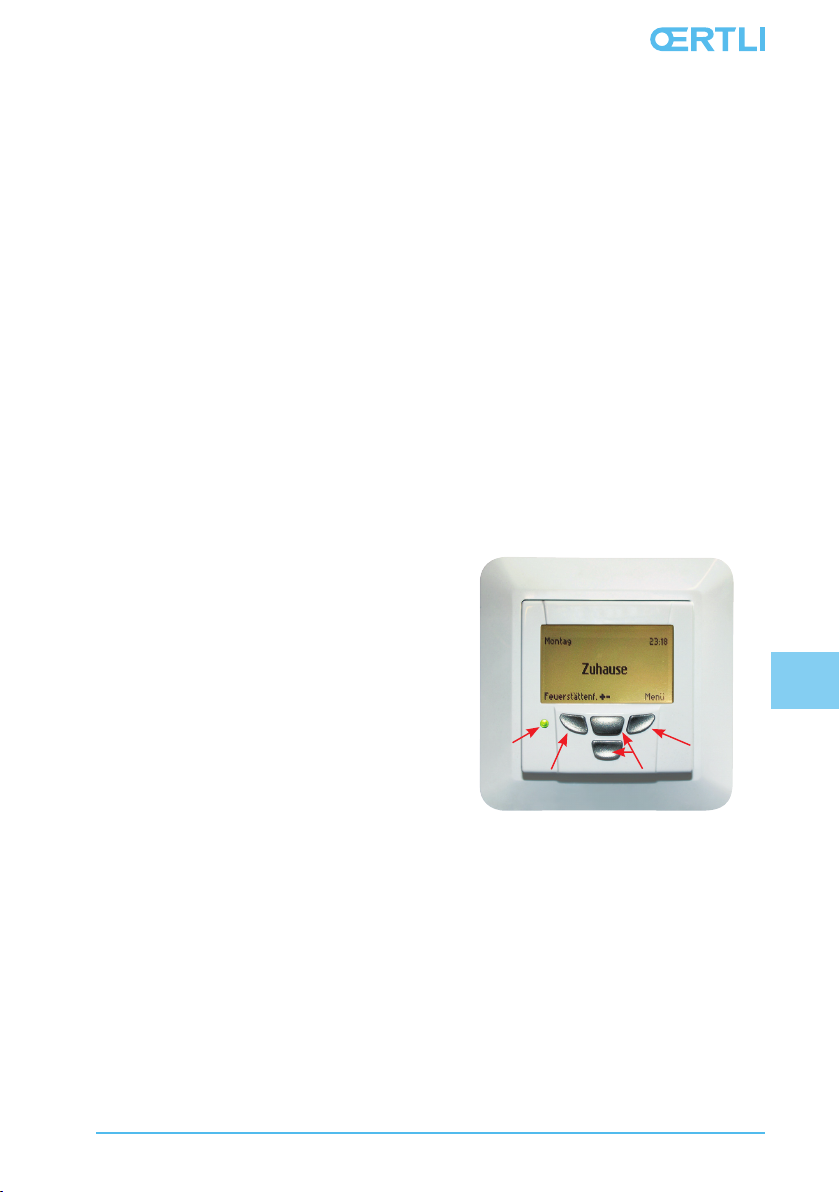

1.2.1 Premium-Bedieneinheit
Mit Hilfe einer Premium-Bedieneinheit lassen
sich alle Gerätefunktionen steuern und alle
Einstellungen ändern.
Wenn der Strom eingeschaltet wird, star-
tet das Gerät in der Ventilatorposition
"Anwesend". Die Startzeit beträgt etwa
eine Minute, danach kann die Bedieneinheit
verwendet werden. Auch nach einer
Unterbrechung der Stromzufuhr startet das
Gerät in der Ventilatorposition "Anwesend",
wenn der Speicher während des Stromausfalls
gelöscht wurde.
1. Signallampe
2. Feuerstättenfunktion | Zurück zur vorheri-
gen Menüebene | Bewegen nach links
3. Auswahl der Ventilatordrehzahl | Bewegen
nach oben/unten | Werteingabe
4. Menü | Bewegen nach rechts |
Einstellungsfunktion
1. Bedienung
Die Aufgabe der Komfortlüftung besteht
darin, den Räumlichkeiten frische Luft
zuzuführen und verbrauchte Luft abzu-
führen. Um ein angenehmes Raumklima
sicherzustellen und Feuchtigkeitsschäden
an der Gebäudekonstruktion zu vermeiden,
benötigen Wohnräume einen kontinuierli-
chen und ausreichenden Luftaustausch. Der
Gerätebetrieb sollte nur für Servicearbeiten
unterbrochen werden.
1.1 Inbetriebnahme
Eine qualifizierte Person muss die
Luftvolumenströme des Geräts und der
Luftverteilungsleitungen mithilfe von
Messgeräten einstellen. Auslegungsdiagramme
der Ventilatorleistungen sind in der Anleitung
für Montage, Betrieb und Wartung enthal-
ten. Per Premium-Bedieneinheit werden die
Ventilatordrehzahlen für die Lüftungsstufen
des Geräts eingestellt (Abwesend, Anwesend
und Boost).
Das Gerät darf nicht ohne Filter betrieben
werden. Im Gerät dürfen nur Filter genutzt
werden, die von Walter Meier empfohlen
wurden. Das Gerät darf erst in Betrieb
genommen werden, nachdem alle Arbeiten,
bei denen viel Schleifstaub anfällt, beendet
und die Verunreinigungen beseitigt wurden.
Wir empfehlen vor der ertsen Inbetriebnahme
eine Grundreinigung des gesamten Systems
vorzunehmen.
1.2 Steuerung des
Lüftungssystems
Die Lüftungsstufe Zuhause entspricht einem
normalen Luftvolumenstrom in der Wohnung.
Die Lüftungsstufe Boost wird bei erhöhtem
Luftbedarf z.B. Kochen oder Wäschetrocknen
genutzt.
Ein Luftvolumenstrom, der unter dem
Normalwert liegt, kann eingestellt werden,
wenn niemand in der Wohnung anwesend
ist. Es wird Ventilatorenergie eingespart
und die Heizungsanlage muss in der kalten
Jahreszeit weniger Luft erwärmen. Ein
1
2 3
4

DE
Änderungen vorbehalten.waltermeier.com6
BEDIENUNGSANLEITUNG
2. Bedienung der Premium-Bedieneinheit

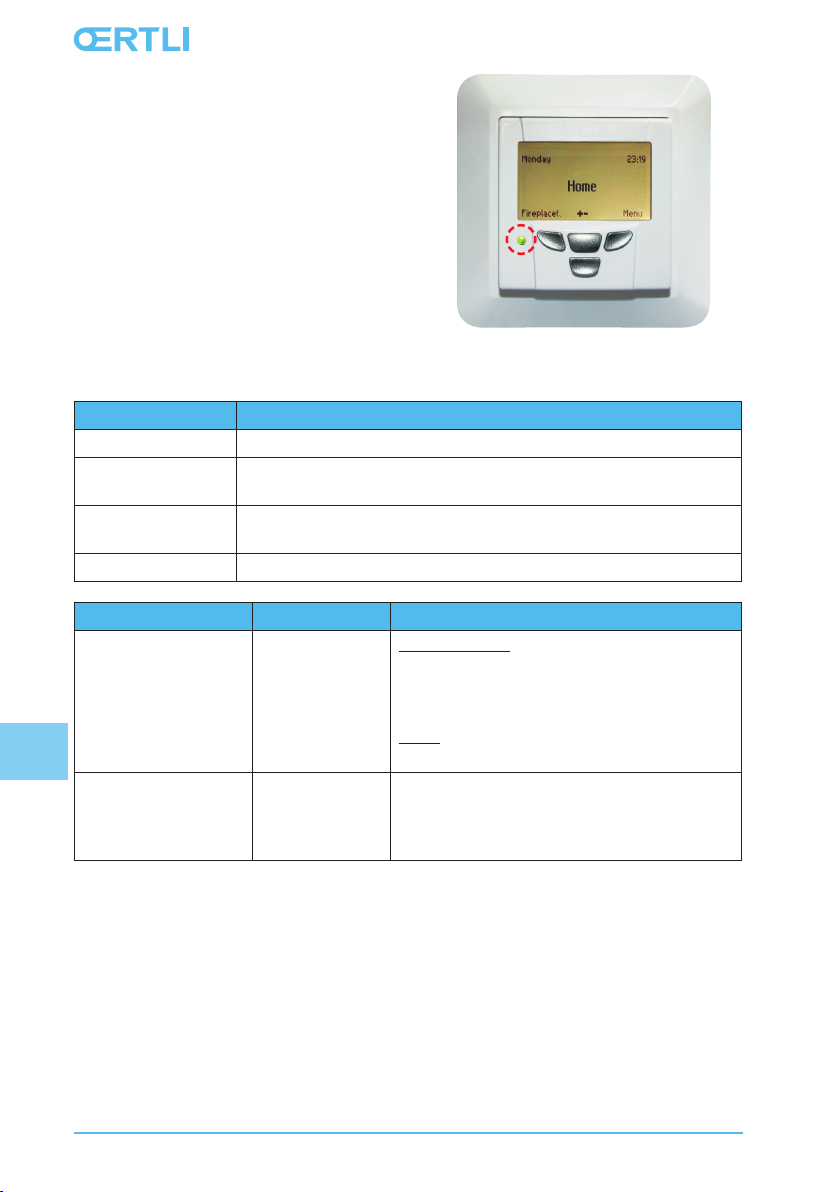

2.1 Signallampe und Alarme
Die Signallampe auf dem Bedienelement
zeigt die Funktionen des Geräts mit unter-
schiedlichen Farben an. Bei einem Fehler
leuchtet die Lampe rot und ein Alarmtext mit
Informationen zum Fehler erscheint auf dem
Display. Die Farben der Signallampe werden in
der folgenden Tabelle beschrieben.
Signallampe Funktion, setzt KEINE Massnahme voraus
Durchgehendes
grünes Leuchten
Das Gerät ist in Betrieb und funktioniert normal.
Grünes Blinken Die automatische Frostschutzfunktion ist aktiv. Die Ventilatordrehzahlen
können nicht geändert werden.
Durchgehendes
oranges Leuchten
Der rotierende Wärmetauscher hat angehalten, z.B. bei aktiver
Kühlfunktion.
Oranges Blinken Der elektrische Lufterhitzer für die Nachheizung ist in Betrieb.
Signallampe Funktion Massnahme
Durchgehendes rotes
Leuchten
Serviceerinnerung
oder Alarm
Serviceerinnerung, ersetzen Sie die Filter
und kontrollieren Sie die Sauberkeit des
Wärmetauschers. Bestätigen Sie die
Serviceerinnerung vom Eintrag "Alarme"
-> "Serviceerinnerung" im Menü "Inst. und
Service".
Alarm, z.B. ”Fühlerfehler”, wenden Sie sich an
die Walter Meier ServiceLine 0800 - 853 855.
Rotes Blinken Funktionsstörung
Die Schutzautomatik hat Ventilatoren und
Wärmetauscher im Zusammenhang mit einer
Funktionsstörung gestoppt. Wenden Sie sich an
die Walter Meier ServiceLine 0800 - 853 855.

DE
Änderungen vorbehalten. 7waltermeier.com
BEDIENUNGSANLEITUNG
WICHTIG
Viele Funktionen sind sowohl
im Hauptmenü als auch im
Untermenü "Inst. und Service"
verfügbar. Über das Menü "Inst.
und Service" wählen Sie aus, ob
eine Funktion verfügbar sein soll
oder nicht. Ausserdem werden die
Funktionswerte festgelegt.
Die Funktionen werden über das
Hauptmenü aktiviert.
Das Menü "Inst. und Service" wird mit dem
Code 1234 aufgerufen.
2.2 Menüstruktur
Startmenü
Feuerstättenfunktion
Hauptmenü
Sprache
Uhr
Sommernachtkühlung
Temperatur
Grundanzeige
Schliessen
Feuerstättenfunktion
Wochenuhr
Kontrast
Install und Service
Eingabe Code
Alarme
Uhr
Temperatur
Messung
Kontrolle
Ventilatoreinstellungen
Schliessen
Werkseinstellungen
Antrieb
Funktionen
El. Erhitzer
Model

DE
Änderungen vorbehalten.waltermeier.com8
BEDIENUNGSANLEITUNG
2.3 Startmenü
Das Startmenü erscheint auf der Premium-
Bedieneinheit, wenn das Ventilationssystem
in Betrieb ist. Standardmässig zeigt das
Startmenü die aktuelle Lüfterstufe, Auswahl
der Lüfterstufe (+ -), Wochentag, Uhrzeit und
eine Option zum Öffnen des Hauptmenüs an.
Ventilatordrehzahl
Standardmässig stehen drei vorgegebene
Lüfterstufen zur Auswahl: "Anwesend",
"Abwesend" und "Boost".
Die Lüfterstufen können stets manuell geän-
dert werden, auch wenn die Lüfterstufen per
Wochenschaltuhr gesteuert wird.
Raumluftunabhängige Feuerstätten
Raumluftunabhängige Feuerstätten de-
nen die Verbrennungsluft über Leitungen
oder Schächten aus dem Freien zugeführt
werden und bei denen keine Abgase
in den Aufstellraum austreten können,
sind ohne weitere Massnahmen den
Aufstellraum austreten kann, sind ohne
weitere Massnahmen für den gemeinsamen
Betrieb mit Lüftungsanlagen geeignet. Ein
Verwendungshinweis ist dringend vorgeschrie-
ben, z.B. eine allgemeinebauaufsichtliche
Zulassung.
RaumluftabhängigeFeuerstätten
Bei Nutzung einer Lüftungsanlage mit
einer raumluftabhängigen Feuerstätte sind
Sicherheitseinrichtungen erforderlich z. B.
DIBT zugelassene Sicherheitsdruckschalter.
Feuerstättenfunktion
Die Feuerstättenfunktion wird standardmäs-
sig nicht angezeigt. Auf Wunsch kann diese
Anzeige über das Servicemenü (siehe Menü
"Inst. und Service") aktiviert werden.
Das Problem mit zu wenig Zug in einem of-
fenen Kamin entsteht meist im Herbst, wenn
der Temperaturunterschied zwischen Innen-
und Aussenluft niedrig und der Schornstein
kalt ist. Die Oertli Spirado Geräte haben eine
Feuerstättenfunktion als Ofen-Anzündhilfe.
Über einen externen Taster kann man den
Abluftventilator für 10 Minuten ausschalten.
Dadurch entsteht ein Überdruck im Raum /
Wohnung / Haus und Rauch wird in den noch
kalten nicht ziehenden Kamin gedrückt.
Die Feuerstättenfunktion ist keine
Sicherheitseinrichtung, die lebensgefähr-
lichen Kohlenmonoxid-Austritt aus dem
Ofen bei Unterdruck verhindert!
Die Funktion kann durch erneutes Drücken
der Taste abgebrochen werden.
Eine unnötige oder zu lange Nutzung der
Feuerstättenfunktion im Winter kann leicht
zu einer Aktivierung der Frostschutzfunktion
führen. Bei aktiver Frostschutzfunktion
verringert sich die Luftmenge, die in den
Innenbereich geblasen wird. Dadurch entsteht
ein leichter Unterdruck, wodurch Rauch aus
dem Rauchgaskanal in die Wohnumgebung
gesaugt werden kann.
Das Komfortlüftungssystem kann nicht
die Verbrennungsluft einer raumluftab-
hängigen Feuerstätte bereitstellen.

DE
Änderungen vorbehalten. 9waltermeier.com
BEDIENUNGSANLEITUNG

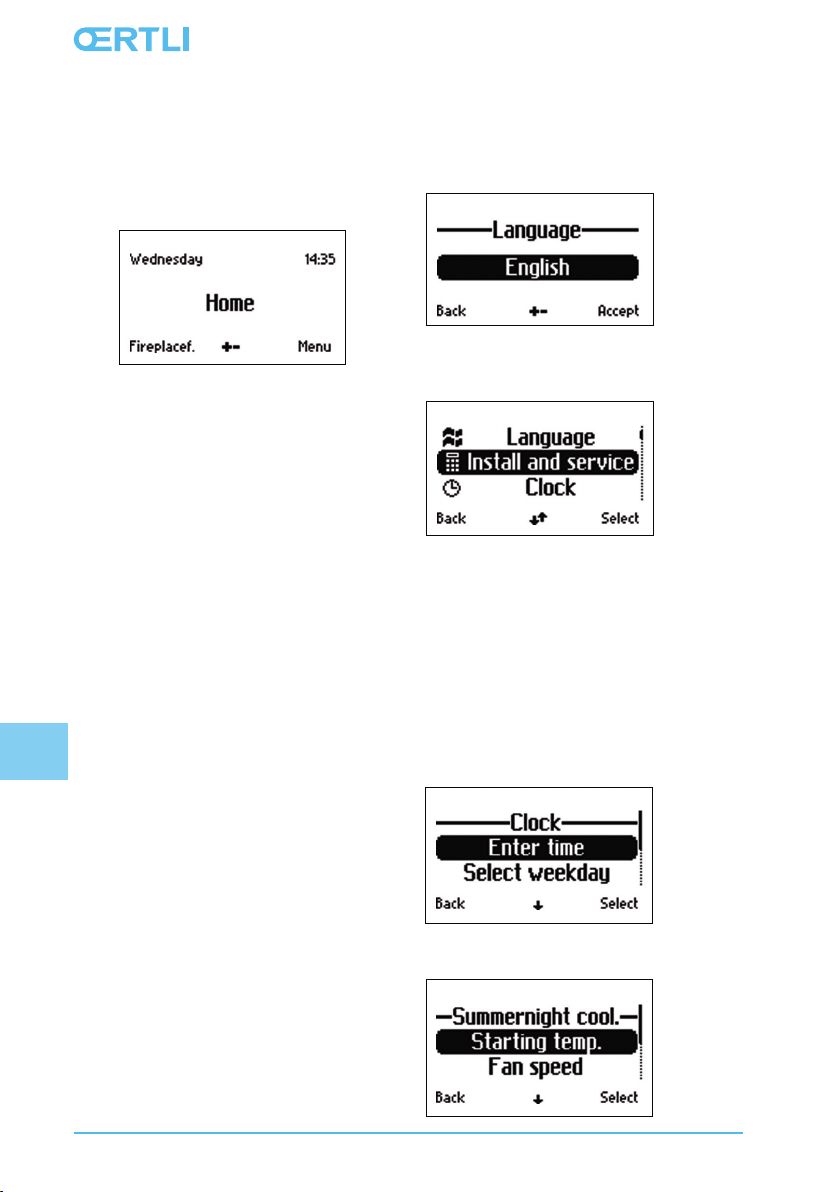

2.4 Hauptmenü
Im Menü werden die Einstellungen für Betrieb
und Funktionen des Geräts vorgenommen.
Wählen Sie die gewünschte Sprache.
Die Funktionen im Menü "Inst. und
Service" werden in der Anleitung für
Montage, Betrieb und Wartung beschrie-
ben.
In diesem Menü legen Sie fest, welche
Funktionen im Hauptmenü verfügbar sein
sollen. Im Menü "Inst. und Service" werden
ausserdem Einstellungen vorgenommen, die
sich auf die Funktion des Ventilationssystems
bei Inbetriebnahme und Service auswirken.
Etwaige Alarme und Serviceerinnerungen
werden ebenfalls in diesem Menü bestätigt.
Stellen Sie Uhrzeit und Wochentag ein.
Sprachauswahl
Inst. und Service
Uhr stellen
Sommernachtkühltemperatur einstellen
Stellen Sie die gewünschte Starttemperatur
und Ventilatordrehzahl für die Funktion
Sommernachtkühltemperatur ein.
Die Funktion Sommernachtkühltemperatur
nutzt kalte Nachtluft, um die Räume zu
kühlen. Bei aktivierter Funktion wird der rotie-
rende Wärmetauscher angehalten.
Aktivierungsbedingungen:
• Die Nachheizfunktion ist nicht aktiv.
• Die Ablufttemperatur liegt über 22°C. Die
Aussenlufttemperatur liegt über 16°C,
jedoch mindestens ein Grad unter der
Ablufttemperatur.
Sie können die Temperaturgrenzwerte än-
dern und die Ventilatordrehzahlen auswäh-
len. Gemäss Standardeinstellung ändert
sich die Ventilatorposition beim Aktivieren
der Funktion nicht.
Nur verfügbar für Modelle mit
Lufterhitzer.
Stellen Sie die gewünschte Zulufttemperatur
ein (Werkseinstellung 17°C). Wärmetauscher
und Lufterhitzer (Zubehör) des Geräts werden
automatisch aktiviert, um die gewünschte
Temperatur zu erreichen. Die Zulufttemperatur
sollte unter der Raumtemperatur liegen, damit
sich die Zuluft gut vermischt. Beachten Sie,
dass eine hohe Temperatureinstellung eben-
falls den Stromverbrauch steigert.
Zulufttemperatur einstellen

DE
Änderungen vorbehalten.waltermeier.com10
BEDIENUNGSANLEITUNG

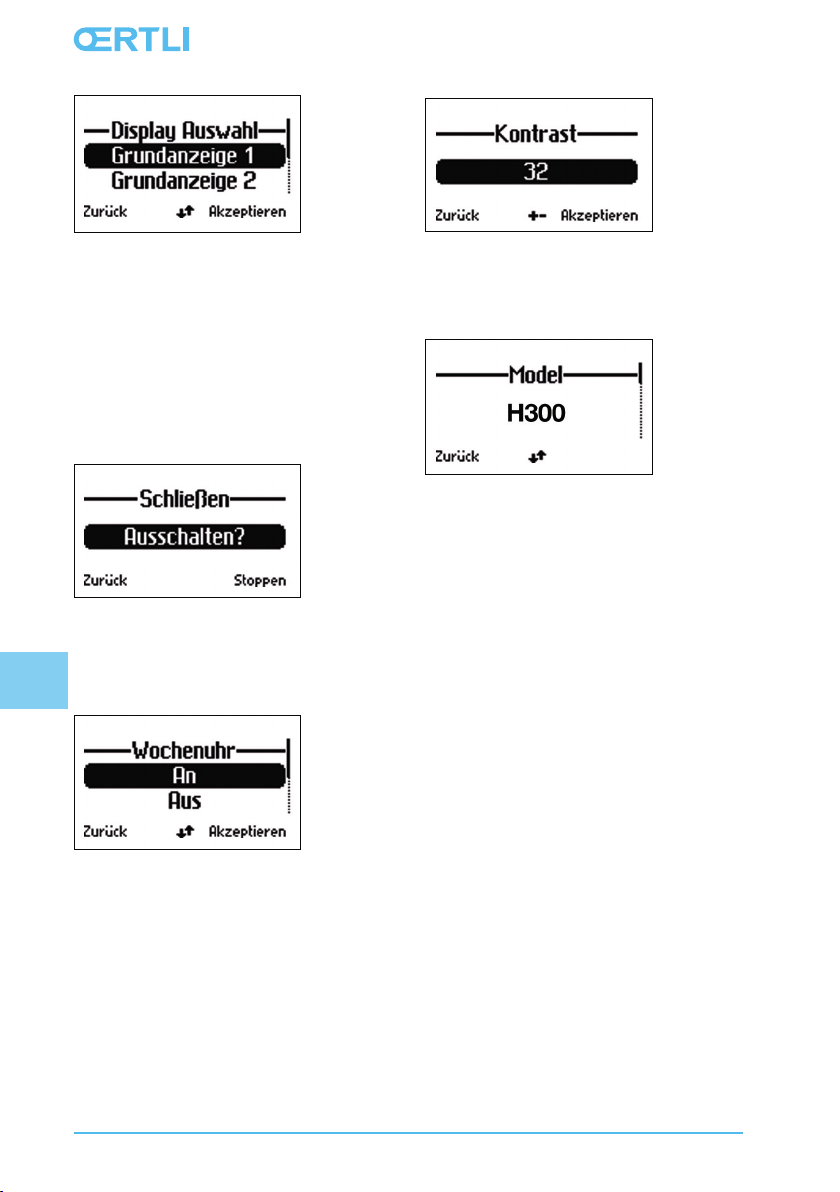

Der Kontrast für das Bedienfelddisplay lässt
sich anpassen, indem im Menü ein höherer
oder niedrigerer Zahlenwert angegeben wird.
In diesem Menü wird das Modell des Geräts
angegeben.
Wählen Sie die gewünschte Grundanzeige.
Wählen Sie Grundanzeige 1 aus, wenn
die Ventilatordrehzahlen anhand der drei
Positionen „Abwesend“, „Zuhause“ und
„Boost“ festgelegt werden sollen.
Wählen Sie Grundanzeige 2 aus, wenn die
Ventilatordrehzahlen in fünf Stufen geregelt
werden sollen.
Ventilatoren und Wärmetauscher sowie
eventueller Lufterhitzer des Geräts werden
gestoppt.
Legen Sie fest, ob die Wochenschaltuhr ver-
wendet werden soll.
Mithilfe der Wochenschaltuhr können Sie
vier verschiedene Programme auswählen,
bei denen das Gerät mit den Lüfterstufen
„Abwesend“, „Zuhause“ und „Boost“
arbeitet. Bei einer manuellen Änderung über
die Bedieneinheit werden die Funktionen der
Wochenschaltuhr überbrückt.
Grundanzeige im Startmenü auswählen
Ventilation stoppen
Einstellungen für die Wochenschaltuhr
Einstellung des Displaykontrasts
Anzeige des Gerätemodells

DE
Änderungen vorbehalten. 11waltermeier.com
BEDIENUNGSANLEITUNG
3. Service
3.1 Serviceerinnerung
Die Serviceerinnerung wird in vorgege-
benen Zeitintervallen ausgegeben und
der Text ”Serviceerinnerung” erscheint
auf der Premium-Bedieneinheit. In der
Werkseinstellung ist die Serviceerinnerung
nicht aktiv. Über den Menüeintrag
"Serviceerinnerung" im Menü "Inst. und
Service" kann die Serviceerinnerung aktiviert
werden. Die Serviceerinnerung wird standard-
mässig alle sechs Monate ausgegeben.
Die Serviceerinnerung wird über das Menü
"Inst. und Service" und den Menüeintrag
"Alarme" zurückgesetzt.
3.2 Öffnen des Geräts
Unterbrechen Sie vor jeglichen Servicearbeiten
die Stromzufuhr zum Gerät, indem Sie den
Stecker aus der Steckdose ziehen. Warten Sie
einige Minuten, bevor Sie die Inspektionstür
des Geräts öffnen, damit die Ventilatoren
zum Stillstand kommen und sich eventuelle
Lufterhitzer abkühlen können.
Die Sicherungsriegel der Inspektionstür be-
findet sich oben und unten an der Tür unter
den Abdeckplatten. Um die Abdeckplatten
zu entfernen, verschieben Sie sie wie auf der
Abbildung.
Zum Öffnen der Inspektionstür drehen
Sie die beiden Sicherungsriegel mit einem
Schlitzschraubendreher. Nach dem Öffnen
der Riegel kann die Tür vorsichtig abgehoben
werden.
3.3 Filter
Die Filter sollten alle drei Monate auf
Verschmutzung überprüft und ggf. getauscht
werden. Zweimal pro Jahr müssen die Filter
erneuert werden. In Wohnumgebungen mit
1
2
3
54
WICHTIG
Die Ventilatordrehzahlen wer-
den bei der Inbetriebnahme des
Ventilationssystems gemäss natio-
nalen Bestimmungen eingestellt.
Die Inbetriebnahme ist von einer
befugten Person auszuführen und
die Luftvolumenströme dürfen
nicht individuell angepasst wer-
den, da andernfalls die Funktion
des Ventilationssystems beein-
trächtigt werden kann.
Gerät in Linksausführung. Bei Modellen mit
Rechtsausführung sind die Komponenten
spiegelverkehrt angebracht.
hohem Staubaufkommen oder wenn die
Aussenluft grosse Partikelmengen enthält, müs-
sen die Filter möglicherweise häufiger gewech-
selt werden.
Das Gerät darf nicht ohne Filter betrieben
werden. Im Gerät dürfen nur Filter genutzt
werden, die von Walter Meier empfohlen
wurden. Kontrollieren Sie anhand des
Komponentenverzeichnisses, dass der korrek-
te Filter ausgewählt wurde.
1. AUL Feinstaubfilter Klasse F7
2. ABL Feinstaubfilter Klasse F7
3. Schutzblech des Wärmetauschers
4. Schutzblech
5. Schutzblech

DE
Änderungen vorbehalten.waltermeier.com12
BEDIENUNGSANLEITUNG
4. Schutzfunktionen
Frostschutz des Wärmetauschers
Der Wärmetauscher ist mit einem Frostschutz
ausgerüstet. Wenn bei kalten Wetter das
Risiko für Frostschäden am Wärmetauscher
besteht, wird die Drehzahl des
Zuluftventilators gesenkt. Der Zuluftventilator
wird angehalten, wenn die Zulufttemperatur
nochmals sinkt. Der Schutz wird automatisch
zurückgestellt, wenn die Temperatur steigt.
Elektrischer Lufterhitzer
Ein automatischer Übertemperaturschutz
schaltet den Lufterhitzer bei einer Störung
aus. Der Schutz wird automatisch zurückge-
stellt, wenn der Lufterhitzer abgekühlt ist.
Ein Überhitzungsschutz mit manuellem Reset
wird per Hand über eine Taste im Gerät
zurückgesetzt. Die Tastenposition ist auf der
nebenstehenden Abbildung mit einem Kreis
gekennzeichnet. Wenn es beim Drücken der
Taste klickt, wurde der Überhitzungsschutz
zurückgesetzt.
Überhitzungsschutz der Ventilatoren
Die Ventilatoren werden von einem
Überhitzungsschutz gestoppt, wenn die
Temperatur zu weit ansteigt. Die Ventilatoren
werden ebenfalls gestoppt, wenn eine
schwerwiegende Funktionsstörung im Gerät
eintritt. Der Schutz wird automatisch zurück-
gestellt, wenn die Temperatur absinkt oder die
Funktionsstörung behoben wird.
SAlimit
Die Funktion senkt die Ventilatordrehzahl der
Position "Abwesend" für den Zuluftventilator,
wenn die Zulufttemperatur unter die Summe
aus den Werten für ”Min. supply temp”
(Min. Vorlauftemp.) und ”Setpoint diff.”
(Sollwertdiff.) sinkt. Der Zuluftventilator wird
komplett angehalten, wenn die Temperatur
noch weiter unter den Wert für ”Min.
supply temp” (Min. Vorlauftemp.) sinkt. Die
Funktionen werden automatisch zurückge-
setzt, wenn die Zulufttemperatur über die o.g.
Einstellungswerte steigt. Die Werkseinstellung
für ”Min. supply temp” (Min. Vorlauftemp.)
beträgt 11°C und für ”Setpoint diff.”
(Sollwertdiff.) 3°C.

DE
Änderungen vorbehalten. 13waltermeier.com
BEDIENUNGSANLEITUNG
5. Komponentenverzeichnis und Zubehör
12
13
14
4
4
6
7
9
5
10
11
15
8
2
1
3
1. Temperaturfühler 56803.472
2. Bedieneinheit und Modularkabel:
56803.443
3. Modularkabel 20m: 56002.952
4. Ventilatorpaket (R-Modell): 56803.476
Ventilatorpaket (L-Modell): 56803.475
5. Lufterhitzerkassette (R-Modell):
56002.966
Lufterhitzerkassette (L-Modell):
56002.964
6. Platine EC: 56803.455
7. Türkontakt: 56803.447
8. Kondenswasserschlauch: 56803.454
9. Filtersatz: 56061.101
10. Rotorpaket (R-Modell): 56803.401
Rotorpaket (L-Modell): 56803.402
11. Tür mit weissem Frontblech: 56803.407
12. Frontblech der Vordertür (weiss):
56803.409
Frontblech der Vordertür (Edelstahl):
56803.408
13. Schloss: 56806.406
14. Abdeckplatte des Schlosses (weiss):
568403.403
Abdeckplatte des Schlosses (schwarz):
56803.404
15. Wandhalterung: 56803.474

DE
Änderungen vorbehalten.waltermeier.com14
BEDIENUNGSANLEITUNG
Zubehör, Steuertechnik
Die Ausführung des Ventilationssystems
richtet sich nach dem gewählten Zubehör.
Folgendes Zubehör ist verfügbar:
• Boost-Zeitschaltuhr 56002.956
Eine Taste, die sich an einem gewünschten
Ort installieren lässt kann und mit der der
Boost-Modus aktiviert werden kann.
• Feuchtigkeitsfühler 56002.958
Der Fühler erkennt, wenn die relati-
ve Luftfeuchtigkeit den eingestellten
Grenzwert überschreitet und aktiviert den
Boost-Modus.
• Feuerstättenumschalter 56002.954
Taste, die z.B. neben dem offenen Kamin
installiert werden kann und mit dem sich
die Feuerstättenfunktion aktivieren lässt.
• Anwesenheitsmelder 56002.953
Der Fühler erkennt Bewegungen in den
Räumen und erhöht die Ventilatordrehzahl
auf den Boost-Wert.
• Kohlendioxidsensor 56002.957
Der Fühler erhöht die Ventilatordrehzahl
vom Anwesend- auf den Boost-Wert, wenn
ein eingestellter Grenzwert überschritten
wird, beispielsweise 900ppm.
• Überwachung (DDC).
Einige Funktionen können von einem
Gebäudeautomatisierungssystem gesteuert
werden. Eine nähere Beschreibung entneh-
men Sie der technischen Anleitung.
• Umschalter Anwesend/Abwesend.
Schalter, der in der Regel neben der
Aussentür installiert wird und den
"Abwesend"-Modus aktiviert. Bei diesem
Schalter kann es sich um einen beliebigen
Standardumschalter handeln.
Kohlendioxidsensor
Feuchtigkeitsfühler
Anwesenheitsmelder

EN
Walter Meier reserves the right to alter specifications. 15waltermeier.com
INSTRUCTIONS FOR USE
Contents
Important information ................................................................................... 16
1. Application .................................................................................................. 17
1.1 Commissioning............................................................................................ 17
1.2 Control of the ventilation system ................................................................. 17
1.2.1 Premium control panel.............................................................................. 17
2. How to use the Premium control panel..................................................... 18
2.1 Indicating lamp and alarms .......................................................................... 18
2.2 Menu structure............................................................................................ 19
2.3 Start menu................................................................................................... 20
2.4 Main menu.................................................................................................. 20
3. Servicing....................................................................................................... 22
3.1 Service reminder .......................................................................................... 22
3.2 To open the ventilation unit ......................................................................... 22
3.3 Filters........................................................................................................... 22
4. Protective safety functions ......................................................................... 23
5. List of components and accessories ........................................................... 24

EN
Walter Meier reserves the right to alter specifications.waltermeier.com16
INSTRUCTIONS FOR USE
Important information
Qualified personnel only
The installation work, the enter-
ing of settings and commissioning
should be carried out by qualified
personnel only.
Standards and requirements
The pertinent national standards and
regulations dealing with installation,
the entering of settings and com-
missioning must be followed if the
equipment is to operate correctly.
Measurements and electrical
work
Isolate the ventilation unit from
the electrical supply grid before
you carry out voltage tests, meas-
ure the electrical insulation resist-
ance at various points or perform
other remedial measures that
could damage sensitive electrical
equipment.
Surge protection
Walter Meier recommends that all
ventilation units equipped with
Premium automatic control be
equipped with a surge protection
device.
To open the ventilation unit
for service
Always ensure that the ventilation
unit’s power supply has been iso-
lated before you open the ventila-
tion unit’s inspection door! Wait a
few minutes before you open the
inspection door so that the fans
have time to stop and possible air
heaters have time to cool down.
There are no components inside the
electrical equipment cabinet that
can be serviced by the user. The
servicing of these components must
be delegated to service personnel.
Do not restart the ventilation unit
before you’ve identified the cause
of the fault and service personnel
have serviced the ventilation unit.
The ECO models (water-
heated air heater)
The ECO model ventilation unit
should be equipped with shut-off
damper so that the water-heated
air heater cannot freeze during a
power failure.
Drying laundry
A tumbler dryer of extract air type
or a drying cabinet must not be
connected to the system due to the
high moisture content in the air it
discharges. However, we recom-
mend the use of a condensing tum-
bler dryer without duct connection.

EN
Walter Meier reserves the right to alter specifications. 17waltermeier.com
INSTRUCTIONS FOR USE

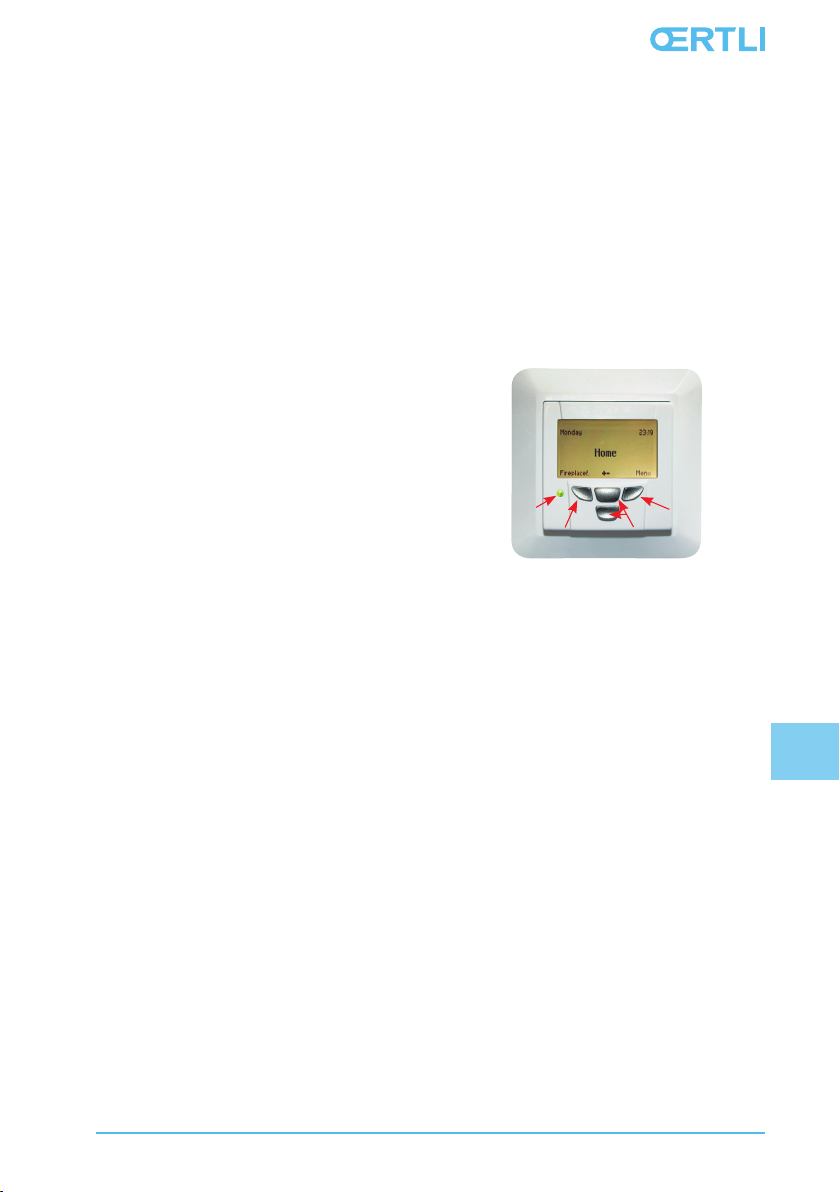

1.2.1 Premium control panel
All the ventilation unit functions can be
controlled and the settings can be changed by
means of a Premium control panel.
When the power is switched on, the ventila-
tion unit starts up in the Home fan operat-
ing mode. The start up time is approx. one
minute; after that, the control panel can
be used. Likewise after a power failure, the
ventilation unit will start up in the Home fan
operating mode if the memory has been
cleared during the power failure.
1. Indicating lamp
2. Fireplace function | Return to previous
menu level | Veer to the left.
3. Select fan speed | Scroll upward/downward
| Enter values
4. Menu | Veer to the right | Setting function
1. Application
The function of the ventilation system is to pro-
duce fresh indoor air and to remove emissions
and moisture from the air. The air in the home
should be changed at a continuous and suf-
ficient rate to ensure a pleasant indoor climate
and avoid damage to building elements caused
by dampness. The ventilation unit should be
stopped only while service work is in progress.
1.1 Commissioning
A qualified person should set the ventilation
unit’s and the ventilation equipment’s airflows
using appropriate measurement equipment.
Sizing curves for fan capacities are available in
the Installation, operation and maintenance
manual. - A Premium control panel is used for
setting the fan speeds for the unit’s fan oper-
ating modes (Away, Home and Boost).
The ventilation unit must not be operated
without filters. Install only filters recommend-
ed by Walter Meier in the ventilation unit.
The ventilation should not be commissioned
until all work that produces large quantities
of grinding dust or other impurities has been
completed.
1.2 Control of the ventilation system
The Home fan operating mode is equivalent
to normal airflow in the home and the Boost
fan operating mode is used in connection
with cooking, taking a sauna bath, drying
laundry and similar activities.
An airflow which is lower than normal situ-
ation airflow can be used when no one is
present in the home. This saves on fan energy
and the home heating system does not have
to heat as much air during the cold season. A
lower airflow can be produced by means of
the Awayfan operating mode. The user must
nevertheless assess whether a low airflow will
be sufficient for removing emissions, moisture
from the air.
The ventilation system can be controlled from a
Premium control panel or a Premium cooker hood.
1
2 3
4

EN
Walter Meier reserves the right to alter specifications.waltermeier.com18
INSTRUCTIONS FOR USE
Indicating lamp Function, implies that NO remedial measure is necessary
Steady green light The unit is running and is operating normally.
Flashing green light The automatic anti-freezing protection function is active. The fan
speeds cannot be changed.
Steady orange light The rotary heat exchanger has stopped, for example while the cooling
function is in operation.
Flashing orange light The electric air heater for reheating is in operation.
Indicating lamp Function Remedial measure
Steady red light Service reminder
or alarm
Service reminder, change the filters and check
how clean the heat exchanger is. Acknowledge
the service reminder from the ’Install. and servi-
ce’ menu’s ’Alarm’ -> ’Service reminder’ point.
Alarm, e.g. ”Sensor error”, contact the
WalterMeier ServiceLine 0800 - 853 855
Flashing red LED Malfunction
The automatic protective cut out switch has
stopped the fans and the heat exchanger due to
a malfunction. Contact WalterMeier ServiceLine
0800 - 853 855
2. How to use the Premium
control panel
2.1 Indicating lamp and alarms
The indicating lamp on the control panel
shows the various functions of the ventilation
unit in different colours. In a possible malfunc-
tion situation the lamp shines with a red light
and an alarm text indicating the malfunction
is shown on the display screen. The colours of
the indicating lamp and what they signify are
tabulated below.

EN
Walter Meier reserves the right to alter specifications. 19waltermeier.com
INSTRUCTIONS FOR USE
Start menu
Fireplace function
Main menu
Language
Clock
Summer night cooling
Temperature
Basic display
Close
Weekly timer
Contrast
Device model
Install. and service
Enter code
Alarms
Clock
Temperature
Measurement
Control functions
Fan settings
Close
Factory settings
Controllers
Functions
Electric air heater
IMPORTANT
A number of functions are available in
both the Main menu and in the ’Install.
and service’ submenu. From the ’Install.
and service’ menu, select whether or
not a function will be available and set
the values of the functions.
The functions can be activated from the
main menu.
Enter the code: 1234 to open the ’Install. and
service’ menu.
2.2 Menu structure

EN
Walter Meier reserves the right to alter specifications.waltermeier.com20
INSTRUCTIONS FOR USE
2.4 Main menu
You can enter settings that affect the opera-
tion and functions of the ventilation unit from
the menu.
Select the appropriate language.
The functions in the ’Install. and service’
menu are described in the Installation,
operation and maintenance manual.
From this menu, you can decide which functions
you want to be able to use from the main menu.
From the ’Install. and service’ menu, you can also
enter settings that affect the ventilation system’s
operation while you commission or service the
unit. Possible alarms and the service reminder can
also be acknowledged from this menu.
Set the time and weekday.
Set the language
Install. and service
Set the clock
Set the summer night cooling temperature
2.3 Start menu
The start menu is displayed on a Premium
control panel when the ventilation system is
operating. As standard value, the start menu
shows the current fan operating mode, selec-
tion of fan operating mode (+ -), weekday,
time and enter main menu.
Fan speed
As standard, three preset fan speeds can be
utilized: Away, Home and Boost.
The fan operating mode can always be
manually changed, even when the fan speed
is controlled from the weekly timer.
Fireplace function
The fireplace function is not displayed as
standard. Whenever required, you can activate
it from the service menu (see the ’Install. and
service’ menu.
Problems caused by too little draught in an open
fireplace usually occur in the autumn, when the
temperature difference between the indoor and
outdoor air is slight and the chimney is cold.
The fireplace function decreases the speed of
the extract air fan and increases the speed of
the supply air fan for approx. 10 minutes. This
produces temporary excess pressure in the home
and in this way creates an updraught in the
chimney. The function can be switched off by
pressing in the button once again.
Unnecessary or excessively prolonged use of
the fireplace function in the winter can easily
activate the anti-freezing protection function.
While the anti-freezing protection function is
active, the volume of air discharged into the
home decreases, which causes slight negative
pressure resulting in a condition where smoke
is sucked in from the chimney flue and out
into the living space.
The ventilation unit is no source for
necessary replacement air while a fire is
burning in the fireplace.
