OEZ OD-BHD-RX01 User manual

991175d Z00
CONTROLS RELAY
OVL RELÉÁDACÍ
OD-BHD-RX01
OD-BHD-RX02
OD-BHD-RA03
OD-BHD-RD04
Montáž, obsluhu a údržbu smí provádět jen osoba s odpovídající elektrotechnickou kvalifikací.
Installation, service and maintenance of the electrical equipment may be carried out by an authorized
person only.
1
INSTRUCTIONS FOR USE, NÁVOD K POUŽITÍ
ENGLISH
ČESKY
OEZ s.r.o., edivská 339, 561 51 Letohrad, Czech Republic, www.oez.czŠ

Wiring diagram of control circuits of circuit breaker of withdrawable/plug-in design with motor
drive operating voltage U AC/DC 24 V, AC/DC 48 V, AC 110 ÷ 230 V, DC 110 V.-
Schéma zapojení ovládacích obvodůjističe ve výsuvném/odnímatelném provedení s motorovým
pohonem - pracovní napětí U AC/DC 24 V, AC/DC 48 V, AC 110 ÷ 230 V, DC 110 V.
e
e
BH630N,BH630S
BD250N,BD250S
- 2 -
2
3Switching off by motor drive.
Vypnutí motorovým pohonem.
P
M
YC
PE N -
86 2
S5
2 1
7
931
4
OFF
L+
ON
S
Q3
5
X3
X4X3
MP
NC NO
C
1 A1T
3 4 A2
K1
K2
3.3
3.4 1.2
1.1
3.PS-BHD-1000 1.PS-BHD-0100
OD-BHD-R...
P
M
YC
PE N -
86 2
S5
2 1
7
931
4
OFF
L +
ON
S
Q3
5
X3
X4X3
MP
NC NO
C
1 A1T
3 4 A2
K1
K2
3.3
3.4 1.2
1.1
3.PS-BHD-1000 1.PS-BHD-0100
C
NC NO
12 10
S6
11
OD-BHD-R...
991175d Z00

- 3 -
4
Diagram description
Symbol
MP
M
P
X3
X4
S5
S6
YC
OFF
S
Q3
OD-BHD-R…
3.PS-BHD-1000
1.PS-BHD-0100
Description
Motor drive - U of the drive must be the same as U of the control relay.
e e
Motor
Storage device
Connector for connection of control circuits
Connector for external counter of cycles
Switch to indicate AUTO / MANUAL modes
Switch to indicate full storage (ready to switch) NO-C
External counter of cycles OD-BHD-PP01 (not included in motor drive
order)
Switch off button
Switch for energy storage
Motor drive circuit breaker for AC 24 V LTN-4C-1
for AC 48 V LTN-4C-1
for AC 110 V LTN-4C-1
for AC 230 V LTN-2C-1
for DC 24 V LTN-UC-4C-1
for DC 48 V LTN-UC-4C-1
for DC 110 V LTN-UC-4C-1
Control relay for AC/DC 24 V OD-BHD-RX01
for AC/DC 48 V OD-BHD-RX02
for AC 110÷230 V OD-BHD-RA03
for DC 110 V OD-BHD-RD04
Auxiliary switch - switch inserted in cavity 3
Signal switch - switch inserted in cavity 1
Popis schématu
Značka
MP
M
P
X3
X4
S5
S6
YC
OFF
S
Q3
OD-BHD-R…
3.PS-BHD-1000
1.PS-BHD-0100
Popis
Motorový pohon - U pohonu musí být stejné s U řídícího relé.
Motor
Střádač
Konektor pro připojení ovládacích obvodů
Konektor pro externí počítadlo cyklů
Spínačsignalizující režim AUTO (NO-C) MANUAL (NC-C)
Spínačsignalizující režim nastřádání (připraveno k zapnutí NO-C
Externí počítadlo cyklůOD-BHD-PP01 (není součástí dodávky
motorového pohonu
Vypínací tlačítko
Spínačpro nastřádání
Jističmotorového pohonu pro AC 24 V LTN-4C-1
pro AC 48 V LTN-4C-1
pro AC 110 V LTN-4C-1
pro AC 230 V LTN-2C-1
pro DC 24 V LTN-UC-4C-1
pro DC 48 V LTN-UC-4C-1
pro DC 110 V LTN-UC-4C-1
Ovládací relé pro AC/DC 24 V OD-BHD-RX01
pro AC/DC 48 V OD-BHD-RX02
pro AC 110÷230 V OD-BHD-RA03
pro DC 110 V OD-BHD-RD04
Pomocný spínač- spínačzasunutý v dutině3
Návěstní spínač- spínačzasunutý v dutině1
e e
)
)
991175d Z00

Wiring diagram of control circuits of circuit breakers with mechanical blocking and motor drive
(valid for all circuit breakers) - Operating voltage U AC/DC 24 V, AC/DC 48 V, AC 110 ÷ 230 V,
DC 110 V.
e
Schéma zapojení ovládacích obvodůjističů s mechanickým blokováním a motorovým pohonem
(platné pro každý jistič) - pracovní napětí U AC/DC 24 V, AC/DC 48 V, AC 110 ÷ 230 V, DC 110 V.
e
- 4 -
P
M
YC
PE N -
86 2
S5
2 1
7
931
4
L +
ON
Q3
5
X3
X4X3
MP
NC NO
C
1 A1T
3 4 A2
K1
K2
3.3
3.4 1.2
1.1
13.PS-BHD-1000 1.PS-BHD-0100
OD-BHD-R...
U <
A2 A1
SP-BHD-X...
U
B2 B1
SV-BHD-X...
OFFOFF
3.3
3.4
23.PS-BHD-1000
P
M
YC
PE N -
86 2
S5
2 1
7
931
4
L +
ON
Q3
5
X3
X4X3
MP
NC NO
C
1 A1T
3 4 A2
K1
K2
3.3
3.4 1.2
1.1
13.PS-BHD-1000 1.PS-BHD-0100
C
NC NO
12 10
S6
11
OD-BHD-R...
U <
A2 A1
SP-BHD-X...
U
B2 B1
SV-BHD-X...
OFFOFF
3.3
3.4
23.PS-BHD-1000
BH630N,BH630S
BD250N,BD250S
5
6Switching off is possible only by undervoltage release or shunt trip.
Vypnutí možné pouze podpěťovou nebo napěťovou spouští.
991175d Z00

- 5 -
7
Diagram description
Symbol
MP
M
P
X3
X4
S5
S6
YC
OFF
Q3
OD-BHD-R…
1.PS-BHD-0100
13.PS-BHD-1000
23.PS-BHD-1000
SP-BHD-X...
SV-BHD-X...
Description
Motor
Storage device
onnector for connection of control circuits
Connector for external counter of cycles
Switch to indicate AUTO (NO-C) MANUAL (NC-C)
Switch to indicate full storage (ready to switch on): NO-C)
External counter of cycles OD-BHD-PP01 (not included in motor drive order
Switch off button
Motor drive circuit breaker for AC 24 V LTN-4C-1
for AC 48 V LTN-4C-1
for AC 110 V LTN-4C-1
for AC 230 V LTN-2C-1
for DC 24 V LTN-UC-4C-1
for DC 48 V LTN-UC-4C-1
for DC 110 V LTN-UC-4C-1
for AC/DC 24 V OD-BHD-RX01
for AC/DC 48 V OD-BHD-RX02
for AC 110÷230 V OD-BHD-RA03
for DC 110 V OD-BHD-RD04
Signal switch switch inserted in cavity 1
Auxiliary switch witch inserted in cavity 3 (first circuit breaker)
Auxiliary switch witch inserted in cavity 3 (second circuit breaker)
- U of the release must be the same as U of the control relay.
)
-
- s
- s
Undervoltage release - U of the release must be the same as U of the control relay.e e
e e
Motor drive - U of the drive must be the same as U of the control relay.
C
Control relay
Shunt trip
ee
Popis schématu
Značka
MP
M
P
X3
X4
S5
S6
YC
OFF
Q3
OD-BHD-R…
1.PS-BHD-0100
13.PS-BHD-1000
23.PS-BHD-1000
SP-BHD-X...
SV-BHD-X...
Popis
Motorový pohon - U pohonu musí být stejné s U řídící relé.
Motor
Střádač
Konektor pro připojení ovládacích obvodů
Konektor pro externí počítadlo cyklů
Spínačsignalizující režim AUTO (NO-C) MANUAL (NC-C)
Spína signalizující re im nastřádání (připraveno k zapnutí): NO-C
Externí počítadlo cyklůOD-BHD-PP01 (není součástí dodávky
)
Vypínací tlačítko
Jističmotorového pohonu pro AC 24 V LTN-4C-1
pro AC 48 V LTN-4C-1
pro AC 110 V LTN-4C-1
pro AC 230 V LTN-2C-1
pro DC 24 V LTN-UC-4C-1
pro DC 48 V LTN-UC-4C-1
pro DC 110 V LTC-UC-4C-1
Ovládací relé pro AC/DC 24 V OD-BHD-RXN1
pro AC/DC 48 V OD-BHD-RX02
pro AC 110÷230 V OD-BHD-RA03
pro DC 110 V OD-BHD-RD04
Návěstní spínač- spínačzasunutý v dutině1
Pomocný spínač- spínačzasunutý v dutině3 (první jistič)
Pomocný spínač- spínačzasunutý v dutině3 (druhý jistič)
Podpěťová spoušť - Ue spou těmusí být stejné s Ue řídícího relé.
Napěťová spoušť - Ue spou těmusí být stejné s Ue řídícího relé.
e e
čž
motorového
pohonu
š
š
ho
991175d Z00

- 6 -
991175d Z00
State of circuit
breaker
Positions of circuit
breaker lever
Switched on
Switched off manually or by motor drive
electrically (loaded state)
Switched off by overcurrent release
Switched off from switched on state: by auxiliary
release, or by TEST push button or by the trip
push button on the motor drive
Note: 0 - contact open, 1 - contact closed
Cavity No.
State of the main
contacts
1
0
0
0
1 3
PS-BHD-0100
0
0
1
0
PS-BHD-1000
1
0
0
0
Stav jističe
Polohy páky jističe
Zapnuto
Vypnuto ručněnebo MP elektricky
(stav nataženo)
Vypnuto nadproudovou spouští
Vypnuto ze stavu zapnuto: pomocnou spouští,
TEST tlačítkem nebo vypínacím tlačítkem
na motorovém pohonu
Poznámka: 0 - kontakt rozepnut, 1 - kontakt sepnut
Dutina č.
Stav hlavních kontaktů
1
0
0
0
1 3
PS-BHD-0100
0
0
1
0
PS-BHD-1000
1
0
0
0

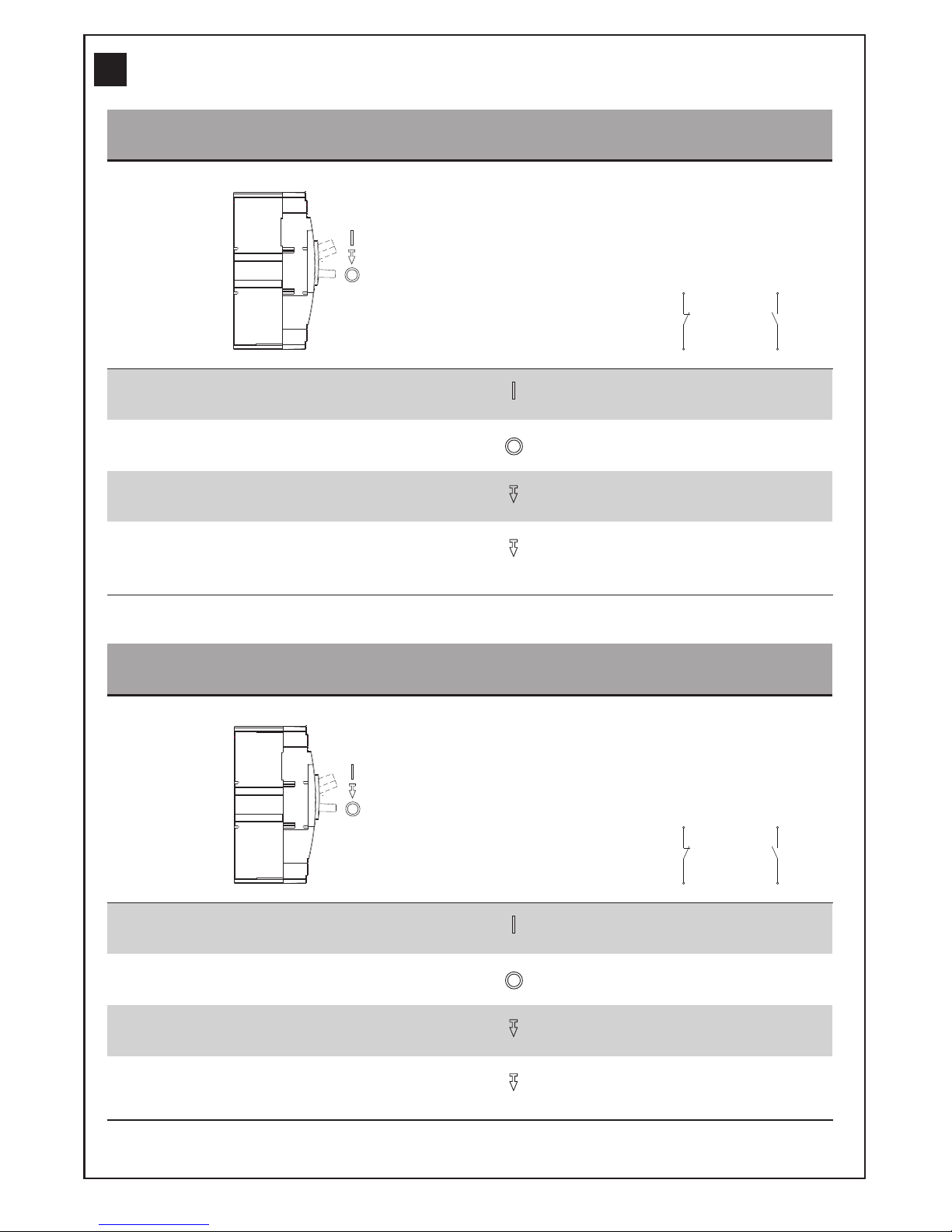

8Table of logic combinations of switches
Tabulka logických kombinací spínačů

- 7 -
62
66
1820
65,5
45
17,5
86

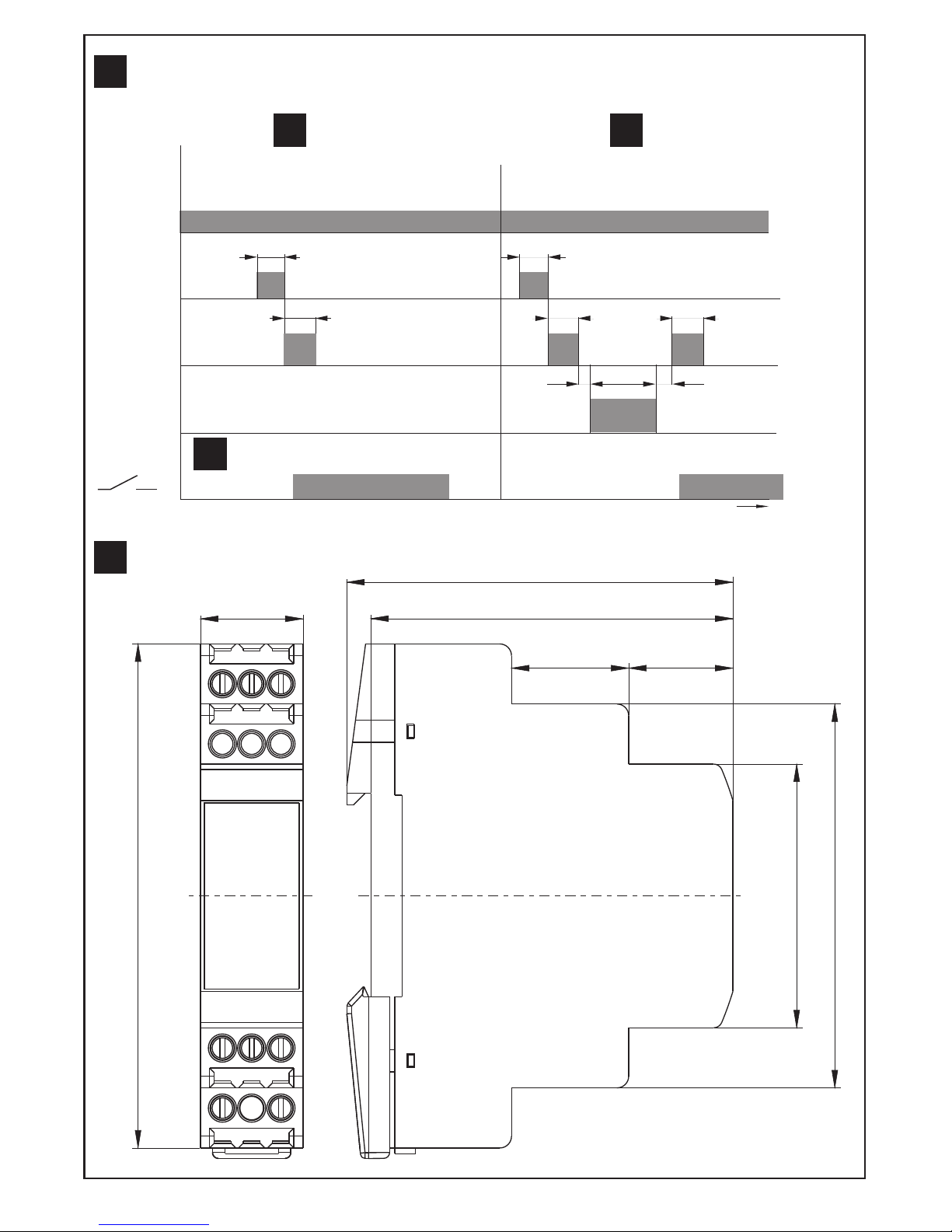

Dimensional drawing
Rozměrový náčrt
13
991175d Z00
Time to switching on
Čas do zapnutí
9
Un
4
3
ON
2000
Circuit breaker switching on - 1st attempt - failed.
t [ms]
100
min. 20
100
700 700
min. 20
0
1
0
1
0
1
0
1
0
1
Circuit breaker switching on - 1st attempt - successful.
700
HK
1110
Zapnutí jističe na 1. pokus - neúspěšné.Zapnutí jističe na 1. pokus - úspěšné.
State main contacts of circuit breaker
Stav hlavních kontaktůjističe
12 State main contacts of circuit breaker
Stav hlavních kontaktůjističe

Only materials which have low adverse environmental impact and which do not contain dangerous
substances as specified in ROHS directive have been used in the product. According to WEEE directive,
the product becomes electric waste after the end of its life cycle, to which rules for collection,
recycling and further use apply.
Ve výrobku jsou použity materiály s nízkým negativním dopadem na životní prostředí, které neobsahují
zakázané nebezpečné látky dle ROHS. Podle směrnice WEEE se výrobek stává po skon ení jeho
ivotního cyklu elektroodpadem, na který se vztahují pravidla pro sběr, recyklaci a dal í vyu ití.
č
ž š ž
- 8 -
14
991175d Z00

- 9 - 991175d Z00
ESPAÑOL
SLOVENSKY
FRANÇAIS
ПО-РУССКИ
ROMANA
PO POLSKU
DEUTSCH
OD-BHD-R...

- 10 - 991175d Z00
Návod k použitiu
SLOVENSKY
Ovládacie relé - OD-BHD-R...
0
Ovládacie relé
1
Montáž, obsluhu, údržbu a nastavenie môže vykonávaťiba osoba s odpovedajúcou
elektrotechnickou kvalifikáciou.
2
Schéma zapojenia ovládacích obvodov ističa vo výsuvnom/odnímateľnom prevedení s
motorovým pohonom.
- Pracovné napätie Ue AC/DC 24 V, AC/DC 48 V, AC 110 ÷ 230 V, DC 110 V.
3
Vypnutie motorovým pohonom
4
Popis schémy
Značka Popis
MP Motorový pohon - Ue pohonu musí byťrovnaké s Ue riadiaceho relé
M Motor
P Strádač
X3 Konektor pre prepojenie ovládacích obvodov
X4 Konektor pre externé počítadlo cyklov
S5 Spínačsignalizujúci režim AUTO (NO-C) / MANUAL (NC-C)
S6 Spínačsignalizujúci nastradanie (pripraveno k zapnutiu) NO-C
YC Externé počítadlo cyklov OD-BHD-PP01 ( Nieje súčasťou dodávky
motorového pohonu )
OFF Vypínacie tlačítko
S Spínačpre stradanie
Q3 Ističmotorového pohonu
pre AC 24 V LTN-4C-1
pre AC 48 V LTN-4C-1
pre AC 110 V LTN-4C-1
pre AC 230 V LTN-2C-1
pre DC 24 V LTN-UC-4C-1
pre DC 48 V LTN-UC-4C-1
pre DC 110 V LTN-UC-4C-1
OD-BHD-R... Ovládacie relé
pre AC/DC 24 V OD-BHD-RX01
pre AC/DC 48 V OD-BHD-RX02
pre AC 110 ÷ 230 V OD-BHD-RA03
pre DC 110 V OD-BHD-RD02
3.PS-BHD-1000 Pomocný spínač. Spínačzasunutý v dutine 3
1.PS-BHD-0100 Návestný spínač. Spínačzasunutý v dutine 1
5
Schéma zapojenia ovládacích obvodov ističa s mechanickým blokovaným a motorovým
pohonom ( platné pre každý istič)
- Pracovné napätie Ue AC/DC 24 V, AC/DC 48 V, AC 110 ÷ 230 V, DC 110 V.
6
Vypnutie možné iba podpäťovou alebo napäťovou spúšťou
7
Popis schémy
Značka Popis
MP Motorový pohon - Ue pohonu musí byťrovnaké s Ue riadiaceho relé
M Motor
P Strádač
X3 Konektor pre prepojenie ovládacích obvodov
X4 Konektor pre externé počítadlo cyklov
S5 Spínačsignalizujúci režim AUTO (NO-C) / MANUAL (NC-C)
S5 Spínačsignalizujúci režim AUTO (NO-C) MANUAL (NC-C)
S6 Spínačsignalizujúci nastradanie (pripraveno k zapnutiu) NO-C
YC Externé počítadlo cyklov OD-BHD-PP01 ( Nieje súčasťou dodávky

- 11 - 991175d Z00
motorového pohonu )
OFF Vypínacie tlačítko
Q3 Ističmotorového pohonu
pre AC 24 V LTN-4C-1
pre AC 48 V LTN-4C-1
pre AC 110 V LTN-4C-1
pre AC 230 V LTN-2C-1
pre DC 24 V LTN-UC-4C-1
pre DC 48 V LTN-UC-4C-1
pre DC 110 V LTN-UC-4C-1
OD-BHD-R... Ovládacie relé
pre AC/DC 24 V OD-BHD-RX01
pre AC/DC 48 V OD-BHD-RX02
pre AC 110 ÷ 230 V OD-BHD-RA03
pre DC 110 V OD-BHD-RD02
1.PS-BHD-0100 Návestný spínač. Spínačzasunutý v dutine 1
13.PS-BHD-1000 Pomocný spínač.Spínačzasunutý v dutine 3 ( prvý istič)
23.PS-BHD-1000 Pomocný spínač. Spínačzasunutý v dutine 3 ( druhý istič)
SP-BHD-X... Podpäťová spúšť. Ue púšte musí byťrovnaké s Ue riadiaceho relé
SV-BHD-X.. Napäťová spúšť. Ue púšte musí byťrovnaké s Ue riadiaceho relé
8
Tabuľka logických kombinácií spínačov
Dutina č.
Stav ističa Poloha páky ističa Stav hlavných kontaktov
Zapnuté
Vypnuté ručne alebo MP elektricky (stav natiahnuté)
Vypnutie nadprúdovou spúšťou
Vypnuto:
pomocnou spúšťou, TEST tlačítkom nebo vypínacim tlačidlom na motorovom pohone
Poznámka: 0 - kontakt rozopnutý, 1 - kontakt zopnutý
9
Čas do vypnutia
10
zapnutie ističa na 1. pokus - úspešné.
11
Zapnutie ističa na 1. pokus - neúspešné.
12
Stav hlavných kontaktov ističa
13
Rozmerový náčrt
14
Vo výrobku sú použite materiály s nízkym negatívnym dopadom na životné prostredie, ktoré
neobsahujú zakázané látky podľa ROHS.
Podľa smernice WEEE sa výrobok stáva po skončení jeho životného cyklu elektroodpadom,
na ktorý sa vzťahujú pravidlá pre zber, recykláciu a ďalšie využitie.

- 12 - 991175d Z00
Инструкция по эксплуатации
ПО-РУССКИ
Реле управления - OD-BHD-R...
0
Реле управления
1
Установку, обслуживание, уход инастройку может проводить исключительно лицо с
соответствую ей электротехнической квалификацией.
2
Схема подключения цепей управления автоматического выключателя в
съемном/выдвижном исполнениях смоторным приводом.
- Рабочее напряжение Ue AC/DC 24 V, AC/DC 48 V, AC 110 ÷ 230 V, DC 110 V.
3
Выключение моторным приводом.
4
Описание схемы
Символ Описание
MP Моторный привод - Ue привода должно равняться Ue реле управления
M Электродвигатель
P Накопитель
X3 Разъём для подключения цепей управления
X4 Разъём для внешнего счётчика циклов
S5 Выключатель, сигнализирую ий режим AUTO (NO-C) / MANUAL (NC-C)
S6 Выключатель, сигнализирую ий накопление (готово квключению) NO-C
YC Внешний счётчик циклов OD-BHD-PP01
( не является составной частью поставки моторного привода )
OFF Кнопка выключения
S Выключатель накопителя
Q3 Автоматический выключатель за иты моторного привода
для AC 24 V LTN-4C-1
для AC 48 V LTN-4C-1
для AC 110 V LTN-4C-1
для AC 230 V LTN-2C-1
для DC 24 V LTN-UC-4C-1
для DC 48 V LTN-UC-4C-1
для DC 110 V LTN-UC-4C-1
OD-BHD-R... Реле управления
для AC/DC 24 V OD-BHD-RX01
для AC/DC 48 V OD-BHD-RX02
для AC 110 ÷ 230 V OD-BHD-RA03
для DC 110 V OD-BHD-RD02
3.PS-BHD-1000 Вспомогательный выключатель. выключатель, установленный вслот 3
1.PS-BHD-0100 Сигнальный выключатель. выключатель, установленный вслот 1
5
Схема подключения цепей управления автоматических выключателей смеханической
блокировкой исмоторным приводом (действительно для всех автоматических
выключателей).
- Рабочее напряжение Ue AC/DC 24 V, AC/DC 48 V, AC 110 ÷ 230 V, DC 110 V.
6
Выключение возможно только расцепителем минимального напряжения или
независимым расцепителем.
7
Описание схемы
Символ Описание
MP Моторный привод - Ue привода должно равняться Ue реле управления
M Электродвигатель
P Накопитель
X3 Разъём для подключения цепей управления
X4 Разъём для внешнего счётчика циклов
S5 Выключатель, сигнализирую ий режим AUTO (NO-C) / MANUAL (NC-C)
S5 Выключатель, сигнализирую ий режим AUTO (NO-C) MANUAL (NC-C)
S6 Выключатель, сигнализирую ий накопление (готово квключению) NO-C

- 13 - 991175d Z00
YC Внешний счётчик циклов OD-BHD-PP01
( не является составной частью поставки моторного привода )
OFF Кнопка выключения
Q3 Автоматический выключатель за иты моторного привода
для AC 24 V LTN-4C-1
для AC 48 V LTN-4C-1
для AC 110 V LTN-4C-1
для AC 230 V LTN-2C-1
для DC 24 V LTN-UC-4C-1
для DC 48 V LTN-UC-4C-1
для DC 110 V LTN-UC-4C-1
OD-BHD-R... Реле управления
для AC/DC 24 V OD-BHD-RX01
для AC/DC 48 V OD-BHD-RX02
для AC 110 ÷ 230 V OD-BHD-RA03
для DC 110 V OD-BHD-RD02
1.PS-BHD-0100 Сигнальный выключатель. выключатель, установленный вслот 1
13.PS-BHD-1000 Вспомогательный выключатель. выключатель, установленный вслот 3
( первый автоматический выключатель )
23.PS-BHD-1000 Вспомогательный выключатель. выключатель, установленный вслот 3
( второй автоматический выключатель )
SP-BHD-X... Расцепитель минимального напряжения. Ue расцепителя должно
равняться Ue реле управления
SV-BHD-X.. Независимый расцепитель. Ue расцепителя должно равняться Ue реле
управления
8
Таблица комбинаций состояния выключателей
Слот №
Состояние автоматического выключателя
Положение рычага автоматического выключателя
Состояние главных контактов
Включено
Выключено вручную или моторным приводом электрически (взведенное состояние)
Выключено расцепителем максимального тока
Выключено из состояния включено:
вспомогательным расцепителем, кнопкой „TEST“ или кнопкой выключения на моторном
приводе
Примечание : 0 - контакт разомкнут, 1 - контакт замкнут
9
Время до включения
10
Включение автоматического выключателя спервой попытки - успешное
11
Включение автоматического выключателя спервой попытки - безуспешное
12
Состояние главных контактов автоматического выключателя
13
Схема суказанием размеров
14
Визделии применены материалы смалым негативным влиянием на окружаю ую
среду, которые не содержат запре енные опасные ве ества, указанные вдирективе
ROHS.
Согласно директиве WEEE изделие после истечения его срока службы становится
электроотходом, на который распространяются правила для сбора, рециклирования и
другого использования.

- 14 - 991175d Z00
Instrukcja obsługi
PO POLSKU
Przekaźnik sterujący - OD-BHD-R...
0
Przekaźnik sterujący
1
Montaż, obsługę, konserwacjęi ustawienie wykonywaćmoże wyłącznie osoba posiadające
odpowiedniąkwalifikacjęelektrotechniczną.
2
Schemat podłączenia obwodów sterujących wyłącznika w wykonaniu
wysuwnym/zdejmowanym z napędem silnikowym.
- Napięcie robocze Ue AC/DC 24 V, AC/DC 48 V, AC 110 ÷ 230 V, DC 110 V.
3
Wyłączenie napędem silnikowym.
4
Opis schematu
Znaczek Opis
MP Napęd silnikowy - Ue napędu powinno byćidentyczne z Ue przekaźnika
sterującego.
M Silnik
P Akumulator
X3 Złączka do podłączenia obwodów sterujących
X4 Złącze zewnętrznego licznika cykli
S5 Wyłącznik trybów AUTO / MANUAL
S6 Wyłącznik pełnego naładowania energii (gotowy do przełaczenia) NO-C
YC Zewnętrzny licznik cykli OD-BHD-PP01
( Nie jest częsciąprzesyłki napędu silnikowogo )
OFF Przycisk wyłaczania
S Wyłącznik magazynowania energi
Q3 Wyłącznik napędu silnikowego
dla AC 24 V LTN-4C-1
dla AC 48 V LTN-4C-1
dla AC 110 V LTN-4C-1
dla AC 230 V LTN-2C-1
dla DC 24 V LTN-UC-4C-1
dla DC 48 V LTN-UC-4C-1
dla DC 110 V LTN-UC-4C-1
OD-BHD-R... Przekaźnik sterujący
dla AC/DC 24 V OD-BHD-RX01
dla AC/DC 48 V OD-BHD-RX02
dla AC 110 ÷ 230 V OD-BHD-RA03
dla DC 110 V OD-BHD-RD02
3.PS-BHD-1000 Wyłącznik pomocniczy, wyłącznik wsunięty do wnęki 3
1.PS-BHD-0100 Wyłącznik sygnalizacyjny, wyłącznik wsunięty do wnęki 1
5
Schemat podłączenia obwodów sterujących wyłącznika z blokadąmechanicznąi napędem
silnikowym (ważne dla każdego wyłącznika).
- Napięcie robocze Ue AC/DC 24 V, AC/DC 48 V, AC 110 ÷ 230 V, DC 110 V.
6
Wyłączenie możliwe wyłącznie wyzwalaczem podnapięciowym lub napięciowym.
7
Opis schematu
Znaczek Opis
MP Napęd silnikowy
- Ue napędu powinno byćidentyczne z Ue przekaźnika sterującego.
M Silnik
P Akumulator
X3 Złączka do podłączenia obwodów sterujących
X4 Złącze zewnętrznego licznika cykli
S5 Wyłącznik trybów AUTO / MANUAL
S5 Wyłącznik trybów AUTO (NO-C) MANUAL (NC-C)

- 15 - 991175d Z00
S6 Wyłącznik pełnego naładowania energii (gotowy do przełaczenia) NO-C
YC Zewnętrzny licznik cykli OD-BHD-PP01
( Nie jest częsciąprzesyłki napędu silnikowogo )
OFF Przycisk wyłaczania
Q3 Wyłącznik napędu silnikowego
dla AC 24 V LTN-4C-1
dla AC 48 V LTN-4C-1
dla AC 110 V LTN-4C-1
dla AC 230 V LTN-2C-1
dla DC 24 V LTN-UC-4C-1
dla DC 48 V LTN-UC-4C-1
dla DC 110 V LTN-UC-4C-1
OD-BHD-R... Przekaźnik sterujący
dla AC/DC 24 V OD-BHD-RX01
dla AC/DC 48 V OD-BHD-RX02
dla AC 110 ÷ 230 V OD-BHD-RA03
dla DC 110 V OD-BHD-RD02
1.PS-BHD-0100 Wyłącznik sygnalizacyjny, wyłącznik wsunięty do wnęki 1
13.PS-BHD-1000 Wyłącznik pomocniczy,wyłącznik wsunięty do wnęki 3 (pierwszy wyłącznik)
23.PS-BHD-1000 Wyłącznik pomocniczy, wyłącznik wsunięty do wnęki 3 ( drugi wyłącznik )
SP-BHD-X... Wyzwalacz podnapięciowy
Ue wyzwalacza powinno byćidentyczne z Ue przekaźnika sterującego.
SV-BHD-X.. Wyzwalacz napięciowy wzrostowy
Ue wyzwalacza powinno byćidentyczne z Ue przekaźnika sterującego.
8
Tabela kombinacji styków
Szczelinia nr.
Stan wyłącznika Położenie dźwigni wyłącznika Stan kontaktów głównych
Włączone
Wyłączone ręcznie lub elektrycznie MP (stan naciągnięte)
Wyłączenie wyzwalaczem nadprądowym
Otwarty:
przez wyzwalacz pomocniczy, przycisk
Notatka : 0 - kontakt otwarty, 1 - kontakt zamknięty
9
Czas wyłączania
10
Włączenie wyłącznika za 1 razem - pomyślne.
11
Włączenie wyłącznika za 1 razem - niepomyślne.
12
Stan kontaktów głównych wyłącznika
13
Rozmiarowanie
14
W wyrobie zastosowane zostały materiały z niskim negatywnym oddziaływaniem na
środowisko naturalne, które nie zawierajązakazanych niebezpiecznych substancji zgodnie z
ROHS.
Zgodnie z dyrektywąWEEE wyrób po zakończeniu cyklu żywotności staje sięodpadem
elektrycznym, który objęty jest regułami dot. zbioru, recyklingu i kolejnego wykorzystania.

- 16 - 991175d Z00
Gebrauchsanweisung
DEUTSCH
Steuerrelais - OD-BHD-R...
0
Steuerrelais
1
Die Montage, Bedienung und Instandhaltung kann nur der Arbeiter mit der entsprechenden
elektrotechnischen Qualifikation verrichten.
2
Anschlussplan der Steuerkreise des Leistungsschalters in Einschub-/Stecktechnik mit
Motorantrieb
- Arbeitsspannung Ue AC/DC 24 V, AC/DC 48 V, AC 110 ÷ 230 V, DC 110 V.
3
Abschaltung mittels Motorantrieb
4
Beschreibung des Schemas
Symbole Beschreibung
MP Motorantrieb - Ue des Antriebs muss gleich sein, wie Ue des Steuerrelais.
M Motor
P Speicher
X3 Stecker für die Verbindung der Steuerkreise
X4 Konnektor für den externen Zykluszähler
S5 Schalter, der den Modus AUTO (NO-C) / MANUAL (NC-C) signalisiert
S6 Schalter, der die Speicherung signalisiert (vorbereiter für Einschaltung) NO-C
YC Externen Zykluszähler OD-BHD-PP01
( Kein Bestandteil der Motorantrieblieferung )
OFF Ausschalttaste
S Schalter für Speicherung
Q3 Leistungsschalter des Motorantriebs
für AC 24 V LTN-4C-1
für AC 48 V LTN-4C-1
für AC 110 V LTN-4C-1
für AC 230 V LTN-2C-1
für DC 24 V LTN-UC-4C-1
für DC 48 V LTN-UC-4C-1
für DC 110 V LTN-UC-4C-1
OD-BHD-R... Steuerrelais
für AC/DC 24 V OD-BHD-RX01
für AC/DC 48 V OD-BHD-RX02
für AC 110 ÷ 230 V OD-BHD-RA03
für DC 110 V OD-BHD-RD02
3.PS-BHD-1000 Hilfsschalter, in die Höhle eingeschobener Schalter 3
1.PS-BHD-0100 Meldeschalter, in die Höhle eingeschobener Schalter 1
5
Anschlussplan der Steuerkreise von Leistungsschaltern mit mechanischer Blockierung und
Motorantrieb (gültig für jeden Leistungsschalter)
- Arbeitsspannung Ue AC/DC 24 V, AC/DC 48 V, AC 110 ÷ 230 V, DC 110 V.
6
Abschaltung nur mittels Unterspannungs-/Spannungsauslöser möglich
7
Beschreibung des Schemas
Symbole Beschreibung
MP Motorantrieb - Ue des Antriebs muss gleich sein, wie Ue des Steuerrelais.
M Motor
P Speicher
X3 Stecker für die Verbindung der Steuerkreise
X4 Konnektor für den externen Zykluszähler
S5 Schalter, der den Modus AUTO (NO-C) / MANUAL (NC-C) signalisiert
S5 Schalter, der den Modus signalisiert AUTO (NO-C) MANUAL (NC-C)
S6 Schalter, der die Speicherung signalisiert (vorbereiter für Einschaltung) NO-C
YC Externen Zykluszähler OD-BHD-PP01

- 17 - 991175d Z00
( Kein Bestandteil der Motorantrieblieferung )
OFF Ausschalttaste
Q3 Leistungsschalter des Motorantriebs
für AC 24 V LTN-4C-1
für AC 48 V LTN-4C-1
für AC 110 V LTN-4C-1
für AC 230 V LTN-2C-1
für DC 24 V LTN-UC-4C-1
für DC 48 V LTN-UC-4C-1
für DC 110 V LTN-UC-4C-1
OD-BHD-R... Steuerrelais
für AC/DC 24 V OD-BHD-RX01
für AC/DC 48 V OD-BHD-RX02
für AC 110 ÷ 230 V OD-BHD-RA03
für DC 110 V OD-BHD-RD02
1.PS-BHD-0100 Meldeschalter in die Höhle eingeschobener Schalter 1
13.PS-BHD-1000 Hilfsschalter in die Höhle eingeschobener Schalter 3
( Erster Leistungsschalter )
23.PS-BHD-1000 Hilfsschalter in die Höhle eingeschobener Schalter 3
( zweiter Leistungsschalter )
SP-BHD-X... Unterspannungsauslöser
Ue des Auslösers muss gleich sein, wie Ue des Steuerrelais.
SV-BHD-X.. Spannungsauslöser
Ue des Auslösers muss gleich sein, wie Ue des Steuerrelais.
8
Tabelle der logischen Kombinationen
Hohlraum Nr.
Zustand des Leistungsschalters Kipphebel in der Stellung Zustand der Hauptkontakte
Eingeschaltet
Manuell ausgeschaltet oder MP elektrisch (Zustand aufgedreht)
Ausschalten durch Überstromauslöser
Ausgeschaltet:
mit dem Hilfsauslöser, TEST-Taste
Anmerkung: 0 - Kontakt geöffnet 1 - Kontakt geschlossen
9
Zeit bis zum Einschalten
10
Einschaltung des Leistungsschalters im 1. Versuch - erfolgreich
11
Einschaltung des Leistungsschalters im 1. Versuch - erfolglos
12
Zustand der Hauptkontakte des Leistungsschalters
13
Maßbild
14
Für das Erzeugnis werden Stoffe mit niedrigen negativen Umweltauswirkungen angewandt,
die keine verbotenen gefährlichen Stoffe nach ROHS enthalten.
Gemäß der Richtlinie WEEE wird das Produkt nach Ablauf seines Lebenszyklus zum
Elektroabfall, für den die Regeln der Sammlung, Wiederverwertung und Wiederverwendung
gelten.

- 18 - 991175d Z00
Instrucciones de uso
ESPAÑOL
Relevador de mando - OD-BHD-R...
0
Relevador de mando
1
Montaje, servicio, mantenimiento y ajuste puede hacer solamente la persona con calificación
electrotécnina adecuada
2
Esquema de conexiones de los circuitos de mando del disyuntor en la ejecución
móvil/desmontable con el accionamieneto por motor
- Voltaje de operación Ue AC/DC 24 V, AC/DC 48 V, AC 110 ÷ 230 V, DC 110 V.
3
Desconexión mediante el accionamiento por motor
4
Descripción del esquema
Símbolo Descripción
MP Accionamiento por motor
- Ue del accionamiento debe ser igual que Ue del relevador de mando
M Motor
P Acumulador de energía
X3 Conector para la conexión de los cirquitos de mando
X4 Conector para el contador externo de ciclos
S5 Contacto de señalización del régimen AUTO (NO-C) / MANUAL (NC-C)
S6 Contacto de señalización del régimen de acumulación (preparado para
conexión) NO-C
YC Contador externo de ciclos OD-BHD-PP01
( no forma parte del accionamiento por motor )
OFF Pulsador (botón) de desconexión
S Contacto para la acumulación
Q3 Interruptor de protección del accionamiento por motor
para AC 24 V LTN-4C-1
para AC 48 V LTN-4C-1
para AC 110 V LTN-4C-1
para AC 230 V LTN-2C-1
para DC 24 V LTN-UC-4C-1
para DC 48 V LTN-UC-4C-1
para DC 110 V LTN-UC-4C-1
OD-BHD-R... Relevador de mando
para AC/DC 24 V OD-BHD-RX01
para AC/DC 48 V OD-BHD-RX02
para AC 110 ÷ 230 V OD-BHD-RA03
para DC 110 V OD-BHD-RD02
3.PS-BHD-1000 Contactor auxiliar, contactor metido en el hueco 3
1.PS-BHD-0100 Interruptor de señal, contactor metido en el hueco 1
5
Esquema de conexiones de los circuitos de mando de los disyuntores con el bloqueo
mecánico automático y accionamieneto por motor (válido para cada disyuntor)
- Voltaje de operación Ue AC/DC 24 V, AC/DC 48 V, AC 110 ÷ 230 V, DC 110 V.
6
La desconexión es posible solo mediante el disparador por falta de tensión u por tensión
7
Descripción del esquema
Símbolo Descripción
MP Accionamiento por motor
- Ue del accionamiento debe ser igual que Ue del relevador de mando
M Motor
P Acumulador de energía
X3 Conector para la conexión de los cirquitos de mando
X4 Conector para el contador externo de ciclos
S5 Contacto de señalización del régimen AUTO (NO-C) / MANUAL (NC-C)

- 19 - 991175d Z00
S5 Contactor de señalización del régimen AUTO (NO-C) MANUAL (NC-C)
S6 Contacto de señalización del régimen de acumulación (preparado para
conexión) NO-C
YC Contador externo de ciclos OD-BHD-PP01
( no forma parte del accionamiento por motor )
OFF Pulsador (botón) de desconexión
Q3 Interruptor de protección del accionamiento por motor
para AC 24 V LTN-4C-1
para AC 48 V LTN-4C-1
para AC 110 V LTN-4C-1
para AC 230 V LTN-2C-1
para DC 24 V LTN-UC-4C-1
para DC 48 V LTN-UC-4C-1
para DC 110 V LTN-UC-4C-1
OD-BHD-R... Relevador de mando
para AC/DC 24 V OD-BHD-RX01
para AC/DC 48 V OD-BHD-RX02
para AC 110 ÷ 230 V OD-BHD-RA03
para DC 110 V OD-BHD-RD02
1.PS-BHD-0100 Interruptor de señal, contactor metido en el hueco 1
13.PS-BHD-1000 Contactor auxiliar, contactor metido en el hueco 3 ( primer disyuntor )
23.PS-BHD-1000 Contactor auxiliar, contactor metido en el hueco 3 ( segundo disyuntor )
SP-BHD-X... Disparador por falta de tensión
Ue del disparador debe ser igual que Ue del relevador de mando
SV-BHD-X.. Disparador por tensión
Ue del disparador debe ser igual que Ue del relevador de mando
8
Tabla de combinaciones lógicas de señalización
Hueco No.
Estado del disyuntor Posición de la palanca del disyuntor Estado de contactos principales
Conectado
Desconectado manualmente o por electricidad-accionamiento por motor (condición tendido)
Desconexión por el disparador de sobreintensidad
Desconectado:
mediante los disparadores, el botón
Nota: 0 - contacto desconectado/abierto 1 - contacto conectado
9
Tiempo hasta la conexión
10
Conexión del disyuntor al 1er intento - con éxito
11
Conexión del disyuntor al 1er intento - sin éxito
12
Estado de contactos principales del disyuntor
13
Dibujo de dimensiones
14
En el producto están usados los materiales que tienen incidencia negativa baja al medio
ambiente, que no incluyen las materias peligrosas prohibidas según ROHS.
Según la Directiva WEEE, al final de su ciclo de vida útil, el producto se convierte en
desecho de equipos eléctricos y electrónicos y por ende se aplican las normas
correspondientes de recolección, reciclaje y uso ulterior.

- 20 - 991175d Z00
Mode d'emploi
FRANÇAIS
Relais de commande - OD-BHD-R...
0
Relais de commande
1
Les opérations de montage, de commande, d'entretien et de réglage ne peuvent être
réalisées que par les personnes ayant une qualification électrique appropriée.
2
Schéma électrique des circuits de commande du disjoncteur dans le modèle
débrochable/amovible avec l'actionneur.
- Tension de service Ue AC/DC 24 V, AC/DC 48 V, AC 110 ÷ 230 V, DC 110 V.
3
Coupure par l'actionneur
4
Description du schéma
Marque Description
MP Actionneur - Ue de l'actionneur doit être égal à Ue du relais de commande.
M Moteur
P Totaliseur
X3 Connecteur de raccordement des circuits de commande
X4 Connecteur pour le compteur de cycles externe
S5 Interrupteur signalant le régime AUTO (NO-C)/MANUEL (NC-C)
S6 L'interrupteur signalant le régime d'accumulation (prêt à enclencher) NO-C
YC Compteur de cycles externe OD-BHD-PP01
( ne fait pas partie de la fourniture de l'actionneur )
OFF Bouton de mise hors service
S Interrupteur totaliseur
Q3 Disjoncteur de protection d'actionneur
pour AC 24 V LTN-4C-1
pour AC 48 V LTN-4C-1
pour AC 110 V LTN-4C-1
pour AC 230 V LTN-2C-1
pour DC 24 V LTN-UC-4C-1
pour DC 48 V LTN-UC-4C-1
pour DC 110 V LTN-UC-4C-1
OD-BHD-R... Relais de commande
pour AC/DC 24 V OD-BHD-RX01
pour AC/DC 48 V OD-BHD-RX02
pour AC 110 ÷ 230 V OD-BHD-RA03
pour DC 110 V OD-BHD-RD02
3.PS-BHD-1000 Interrupteur auxiliaire. Interrupteur introduit dans le creux 3
1.PS-BHD-0100 Interrupteur de signalisation. Interrupteur introduit dans le creux 1
5
Schéma électrique des circuits de commande des disjoncteurs avec le blocage mécanique et
l'actionneur (valable pour chaque disjoncteur).
- Tension de service Ue AC/DC 24 V, AC/DC 48 V, AC 110 ÷ 230 V, DC 110 V.
6
Mise hors service uniquement par déclencheur à minimum de tension ou à mise de tension.
7
Description du schéma
Marque Description
MP Actionneur - Ue de l'actionneur doit être égal à Ue du relais de commande.
M Moteur
P Totaliseur
X3 Connecteur de raccordement des circuits de commande
X4 Connecteur pour le compteur de cycles externe
S5 Interrupteur signalant le régime AUTO (NO-C)/MANUEL (NC-C)
S5 Interrupteur signalant le régime AUTO (NO-C) MANUAL (NC-C)
S6 L'interrupteur signalant le régime d'accumulation (prêt à enclencher) NO-C
YC Compteur de cycles externe OD-BHD-PP01
