OHM ELECTRIC COOL CABI OCA-S300BC User manual

取扱説明書
側面取付型
OCA-S300BC
OCA-S300BCS
OCA-S600BC
OCA-S1000BC
OCA-S1600BC
≪目次≫
１．安全に関するご注意………………………………………２
２．制御盤への取付け方法……………………………………３～７
３．配線…………………………………………………………８～９
４．運転…………………………………………………………９～１４
５．アラーム・安全機能……………………………………１５
６．メンテナンス……………………………………………１６～１７
７．仕様………………………………………………………１８～２３
８．保証期間…………………………………………………２４
９．フロン回収について……………………………………２４
１０．廃棄について……………………………………………２４
・ご使用になる前に必ずお読みください。
・いつも側に置いてお使いください。
注意

2
１．安全に関するご注意
●このクーラは制御盤用クーラです。本来の目的以外では、絶対に使用しないでください。
●ご使用になる前に「安全に関するご注意」をよくお読みの上、正しくお使いください。
●取扱説明書に示した注意事項は、安全に関する重大な内容を記載していますので必ず守ってください。
表示と意味は次のようになっています。
危険
取扱いを誤った場合、使用者が死亡または重傷を負う危険が切迫して生じることが想定される場合
注意
取扱いを誤った場合、使用者が損害を負う危険が想定される場合および物的損害のみが想定される場合
「図記号」の意味は次のようになっています。
絶対にしてはいけない「禁止」を意味します。
「回転物注意」を意味します。
気をつけていただく「注意喚起」を意味します。
「感電注意」を意味します。
必ず実施していただく「強制」を意味します。
危険
通電中は端子台に触らないでください。
注意
通電中は前面カバーを外さないでください。ファン回転部に指や異物を入れないでください。
作業は電源を切り、ファンが停止してから行ってください。
→ケガの原因になります。
屋外での使用はできません。
引火性ガス、腐食性ガス、油煙、絶縁を悪くするチリ等が発生または充満する場所では使用できません。
→寿命の低下、損傷の原因になります。
振動・衝撃のある場所では使用できません。
本体の改造・修理は絶対にしないでください。また、修理をする場合はメーカにご相談ください。
冷却回路に密封されている冷媒や油は、環境保護のため専門的な処理が必要です。
廃棄処理をする場合、必ず専門の処理業者によって処理をしてください。
クーラを設置する際、必ず周囲は円滑な空気循環が確保されている場所に設置または取付けてください。
→冷却能力が低下します。
クーラを運搬する場合、必ず傾斜させないで垂直になる様に運搬してください。
また、制御盤に取付けた状態での運搬は絶対にしないでください。
周囲温度が＋20℃～＋50℃で、周囲湿度が 85%RH 以下（非結露）の範囲で必ず使用してください。
クーラを保管する時は、必ず横および逆さにせず、周囲温度が＋70℃を越すような環境では保管しないでくだ
さい。
クーラが納入された時、その梱包状態が損傷していないか確認してください。
→梱包の損傷は、クーラの故障の原因につながりますので、損傷を受けたクーラは絶対に使用しないでくだ
さい。
フィルタは、付属のものを使用してください。
→目の細かなフィルタを使用すると、放熱効率が下がり、冷却能力の低下・故障の原因になります。
クーラは、お子様や身体に何らかの障害を持つ方、又はクーラに関する知識の無い方のご使用はお避けください。
ただし、クーラに関する知識を有する者の監視の下、あるいはご使用に関する教育を受けている場合は、この限
りではありません。

3
２．制御盤への取付け方法
２－１ 取付けに関するご注意
危険
クーラを制御盤へ取付けるときは、感電防止のため制御盤自体への電源供給を停止させてください。
注意
クーラの設置には、付属品以外のものは使用しないでください。
→故障やケガの原因になります。
取付穴(M6)に直接回転力が加わるような使い方はしないでください。
→取付穴にはカシメ袋ナットを採用しているため空転する恐れがあります。
取付面(パネルカット)は、規定の寸法で加工してください。
クーラの取付けは、図のように必ず水平・垂直（±2°）に
取付けてください。
→クーラの安定動作を図り、クーラで除湿した水をスムーズに排出
させるためです。
クーラの設置は、円滑な空気循環を確保し、他のユニットまたは壁と
200mm 以上離して設置してください。
また制御盤内の空気循環が、必ず妨げられないようにしてください。
上記が守られないと、空気循環が悪くなり、冷却能力の低下や結露が
生じます。
クーラの使用電源は、必ず銘板に表記してある指定定格電圧を使用してく
ださい。
また、クーラへの電源取入れ口には、必ず適切なブレーカを介して接続し、
漏電による感電防止のため、アース線は必ず接地してください。
クーラの設置には電気工事が必要です。専門業者にご相談ください。
→配線等の設置工事に不備があると感電や火災の原因となります。
クーラを設置後、コンプレッサの保護のため、必ず 30 分以上経過してから通電、運転を開始してください。
設置する制御盤の気密性の確保（シーリング）を充分に行ってください。
→気密性が不充分であると結露が生じ、冷却効果が低下します。
制御盤へ取付面(パネルカット)を加工する際は、キリ粉が盤内機器に入らないよう布等でカバーしてから作業を
行ってください。
ショートサーキットについて
クーラ冷風吹出口付近に制御盤内の機器や障害物がある
場合、冷風がそれにあたりクーラの吸込口へ直接戻ってし
まうことがあります（ショートサーキット）。
この場合、制御盤内に冷気が行き渡らず、盤内機器の故障
の原因となります。
また、クーラの運転にも負荷がかかり、過電流やクーラの
故障の原因となります。
クーラ運転時にショートサーキットが確認された場合は、
整風板の取付けや、攪拌用ファンを設置するなどして冷風
のショートサーキットを防止してください。
整風板
攪拌用
ファン
制御
機器
クーラ
冷風

4

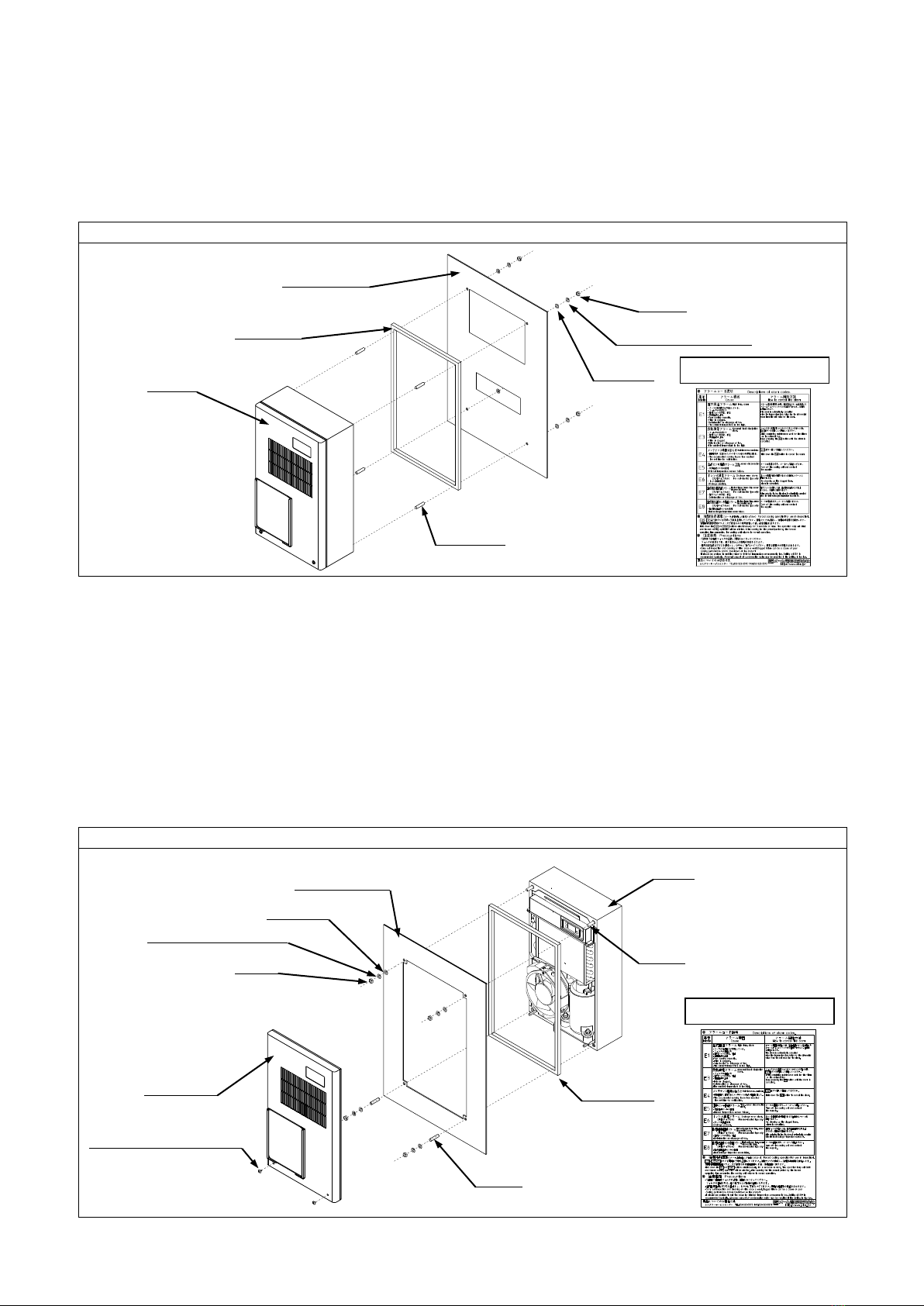

２－２ 取付け手順
（１） 盤外取付け手順
①各機種の盤外取付けパネルカット図（P.5）に従って、開口部を取付け面に加工してください。
②クーラに付属の取付ボルトを取付けてください。（機種により本数が異なります。）
③パッキン貼付け図（P.6）に従って、クーラ背面の取付ボルトの外側全周に付属のパッキンを貼ってください。
④取付面(パネルカット)に合わせてクーラを設置してください。
⑤盤内からワッシャ、ナットを使用して、確実に固定してください。
⑥制御盤の気密性を確保する為に、必要に応じてシーリングを行ってください。
⑦付属の「アラーム説明シール」を見やすい位置へ貼付けてください。
設置方法（例：OCA-S300BC）
（２） 埋込取付け手順（最大制御盤板厚：4.0 ㎜）
①各機種の埋込取付けパネルカット図（P.6）に従って、開口部を取付け面に加工してください。
②クーラから前面パネルを外してください。（下部 2箇所ビス止め、上部は引っ掛け構造となっていますので、ビスを外した
後、前面パネルを持ち上げるように外してください。）
③クーラに付属の取付ボルトを、上部 2本取付けてください。
④パッキン貼付け図（P.6）に従って、クーラ本体の取付ボルトの外側全周に付属のパッキンを貼ってください。
⑤取付面(パネルカット)に合わせてクーラを盤内から設置してください。（ドレンパイプを避けるように設置してください。）
⑥盤外からクーラ下部へ 2本取付ボルトを取付けてください。（OCA-S1000BC、S1600BC は4本取付けてください。）
⑦盤外から付属のワッシャ、ナットを取付け、固定してください。
⑧制御盤の気密性を確保する為に、必要に応じてシーリングを行ってください。
⑨前面パネルを取付けてください。
⑩付属の「アラーム説明シール」を見やすい位置へ貼付けてください。
設置方法（例：OCA-S300BC）
本体
取付け面
（パネルカット）
ワッシャ
ナット
スプリングワッシャ
パッキン
ボルト
前面パネル
前面パネル固定用ビス
ボルト
本体
取付け面
（パネルカット）
ワッシャ
ナット
スプリングワッシャ
パッキン
取付ボルト
アラーム説明シール
アラーム説明シール

5
注意
OCA-S1000BC、OCA-S1600BC は上面にアイボルト取付用ナ
ットが２箇所あります。アイボルトを使用して吊り上げ
る場合には必ず２箇所を使用して均等に吊り上げてく
ださい。
１箇所のみで吊り上げるとクーラが故障、破損する可能
性があります。

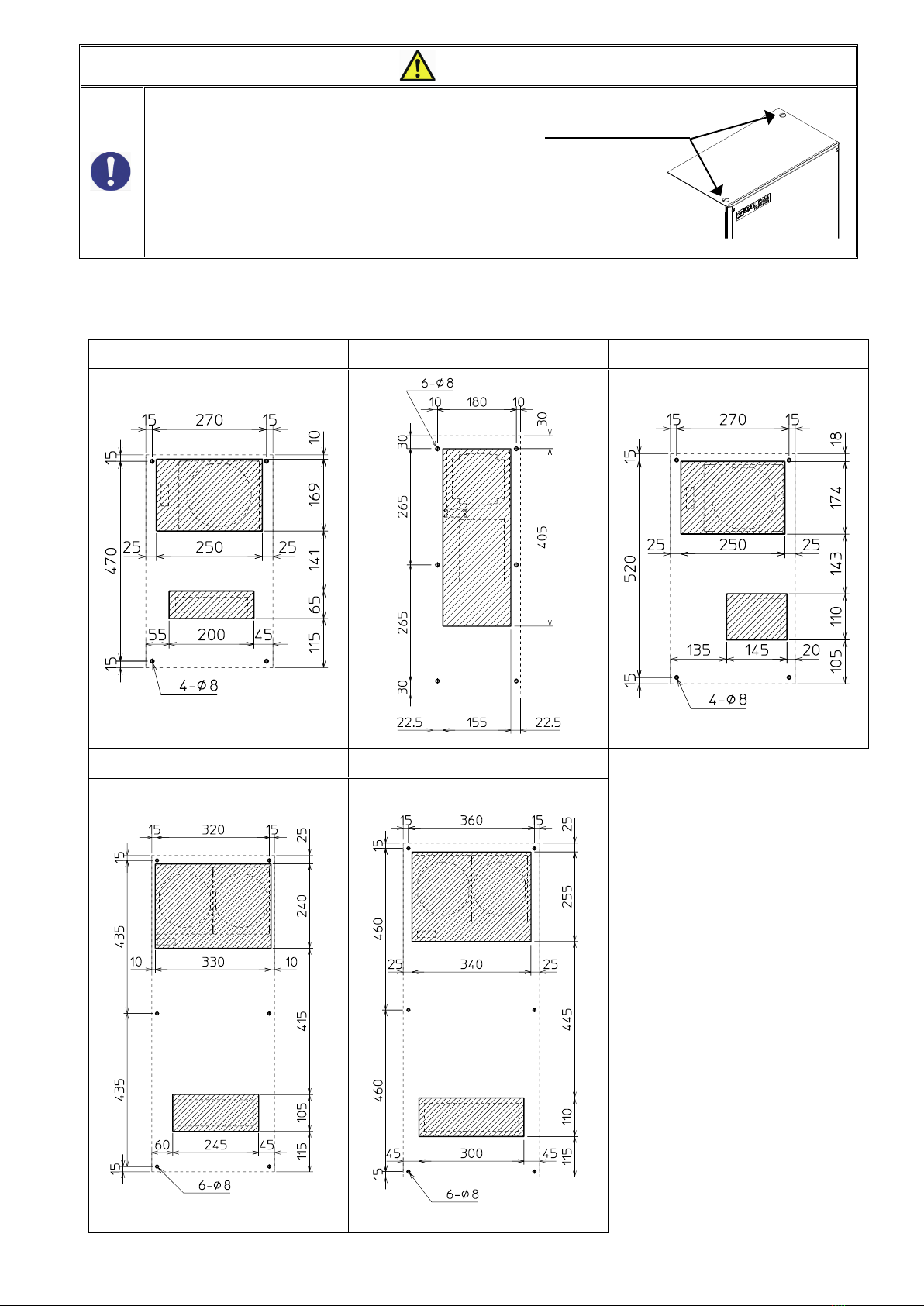

●盤外取付パネルカット図 ＜盤外から見た図＞
OCA-S300BC
OCA-S300BCS
OCA-S600BC
OCA-S1000BC
OCA-S1600BC
アイボルト取付用ナット

6
●埋込取付けパネルカット図
OCA-S300BC
OCA-S300BCS
OCA-S600BC
OCA-S1000BC
OCA-S1600BC
●パッキン貼付け図（例：OCA-S600BC）
盤外取付けパッキン貼付け位置
埋込取付けパッキン貼付け位置
パッキン
(斜線部分)
パッキン
(斜線部分)

7
２－３ ドレンホースの取付け
クーラで除湿され発生した水は、ドレンホースを通して流れます。
ドレンホースは以下の注意点を守り、正しく取付けてください。
注意
ドレン水がスムーズに排出されないとクーラ内の水受けからオーバーフローし、クーラ内ま
たは制御盤内に水が浸入するためドレンホースは正しく取付けてください。
・ドレンホースは折り曲げたり、巻いたりしないで必ず
直線になるように取付けてください。
・ドレンホースの先端は、曲げないでまっすぐ下に向け
てください。
・ドレンパイプにドレンホースを差し込む際は抜けない
ように根元まで差し込んでください。
ドレンホースの先端とドレンパイプの接合部が緩い
場合はホースバンドを使用し、確実な固定を行って
ください。
・ドレンホースの先端が必ずドレン水に浸からない長さにしてください。
・ドレン水があふれ出ないように湿度の高い日などは必ずこまめに捨てて
ください。
２－４ 風向調整ルーバーを取付ける場合
風向調整ルーバーを取付けることにより、クーラの冷風を目的に応じた方向へ吐出することが可能となります。
※風向調整ルーバーを付けた場合、能力が最大５％低下します。
※樹脂ルーバー先端部の回転調整時に固く感じる場合がありますが、外部影響(振動等)により回転・脱落をしないように勘合を固めにしています。
①直線性を主とした風向にする場合は、風向調整ルーバー本体のみ使用してください。
風向調整ルーバー本体の取付により、盤内ファン取付板面より盤内へ 40 ㎜突出します。
②風向に角度を付けたい場合は、風向調整ルーバー本体に先端部を取付け、先端部を回転させ風向きを調整してください。
先端部の羽根角度は約 25°です。また、先端部の回転は 45°間隔でロックが掛かるようになっています。
先端部の向きによってはショートサーキット（P.3）が発生する可能性がありますので、注意してください。
風向調整ルーバー本体と先端部の取付により、盤内ファン取付板面より盤内へ 70 ㎜突出します。
注意）ドレンパイプに無理な力を加え
ないでください！
○
×
○
×
風向調整ルーバー本体
盤内ファン取付板
付属ビス 4箇所
風向調整ルーバー先端部
風向調整ルーバー本体
付属ビス 4箇所
ルーバー上向き
ルーバー横向き
45°間隔
盤内ファン取付板

8
３．配線
注意
・クーラの設置は、設置する国の規則に従ってください。
・電圧は銘板の表示電圧に従ってください。
・クーラの許容電圧は表示電圧の±10％です。電圧変動時も許容電圧内におさまるよう、電源容量に注意して
ください。
・アース（Ｅ）は必ず接地してください。
・通電前に使用電圧、配線、接地に問題がないことを確認してから通電してください。
３－１ 配線方法（適合電線径 AWG24～12／0.2～2.5mm2）
①電線の被覆を 6～7mm 剥いてください。
②マイナスドライバーにて端子台の「接続時押しボタンを押し込んでください。
③電線差込口に電線を差し込んでください。
④マイナスドライバーを引いてください。
⑤電線が抜けないことを確認してください。
⑥圧着端子を使用する場合はフェニックス・コンタクト社製棒端子を使用してください。
３－２ 電気回路図（例：OCA-S1600BC）
※機種によりファンの数が異なります。
◎ 端 子 台 詳 細
図
a接点 240V 1.5A ×2 抵抗負荷
※詳細は P.11、12 アラーム出力端子の割当
を参照してください。
LNE123
電線差込口
接続時押しボタン
AC200V or AC100V
IN
アラーム出力端子
アース

9
３－３ 過電流保護について
注意
クーラ専用の漏電ブレーカを必ず取付けてください。
→専用の漏電ブレーカを入れないと、万が一漏電が発生した場合、制御盤自体の漏電
ブレーカがトリップしてしまいます。
ご使用のクーラに合わせて選定してください。
・クーラは電源投入時および冷却動作開始時に約 1秒間の始動電流が流れます。この
始動電流に誤動作することがなく、その後の過電流を遮断するブレーカを選定して
ください。
・漏電ブレーカの定格感度電流は 30mA を目安にしてください。

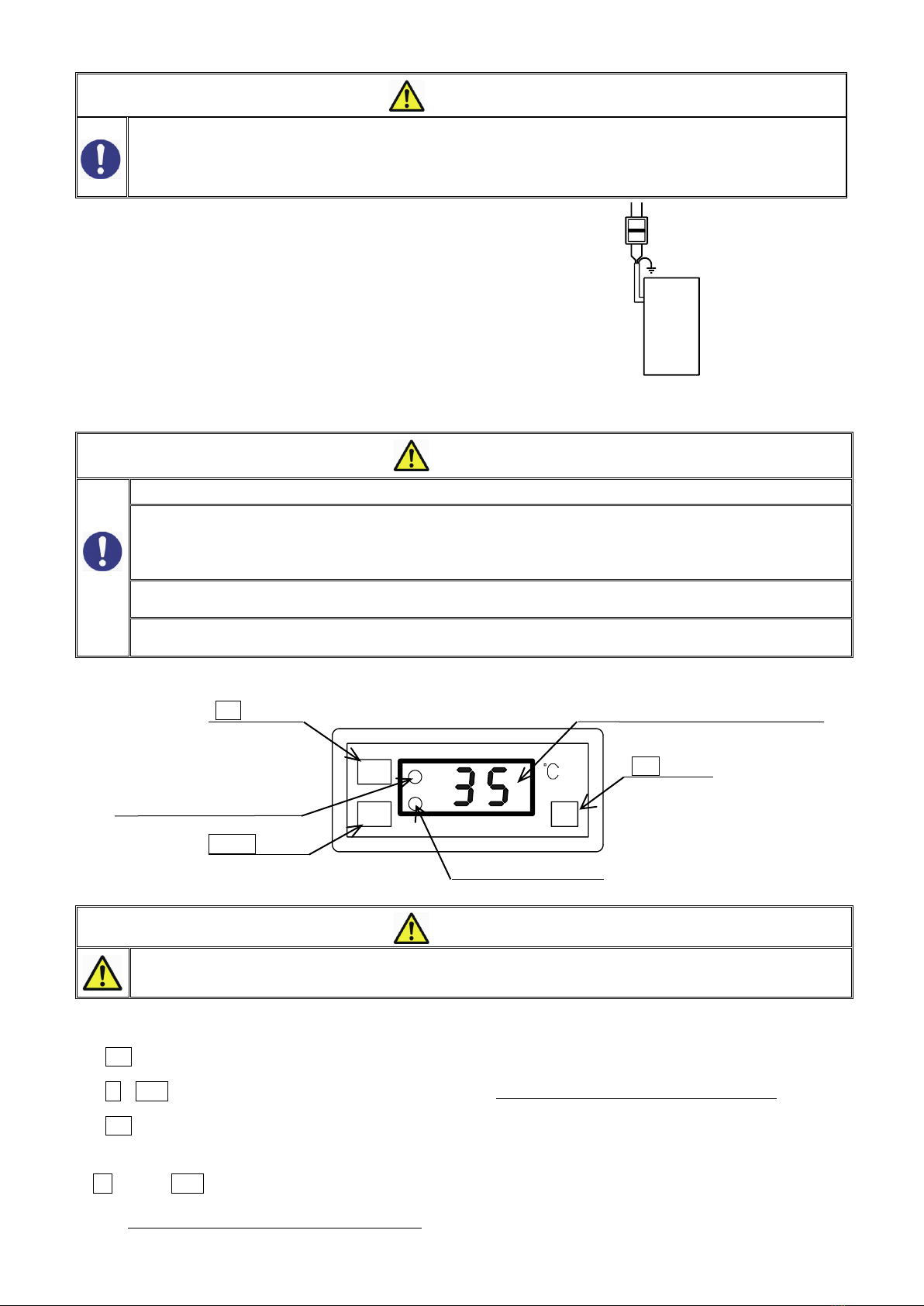

４．運転
４－１ 運転に関するご注意
注意
クーラを設置後、コンプレッサの保護のため、必ず 30 分以上経過してから通電、運転を開始してください。
コンプレッサの頻繁な ON／OFF は、故障の原因になり寿命を短くします。
1時間に 6回以上コンプレッサの ON／OFF を繰り返す様な運転は絶対しないでください。
頻繁な ON／OFF が起こる場合は、P.10 パラメータ設定のディファレンシャルの設定値を大きくして
ください。
クーラの本体内に指を入れる事や、カバーを外したままでの運転は絶対しないでください。
→ケガの原因となります。
制御盤の扉を開放したままで、クーラの運転は絶対にしないでください。
→異常な結露および異常なドレン水の発生を招きます。また盤内に結露水が入る可能性があります。
４－２ 操作パネル
４－３ 設定温度の変更
注意
設定温度は＋35℃を基本とし、むやみに設定温度を下げないでください。
異常な結露および異常なドレン水の発生をまねきます。
①クーラの電源を投入してください。（表示部に現在の盤内温度が表示されます。）
②Set ボタンを押してください。（現在の設定温度が点滅にて表示されます。）
③Up、Down ボタンにて、ご希望の設定温度に変更してください。（初期設定:35℃設定温度範囲:30～45℃）
④Set ボタンを押してください。（設定温度が変更され、盤内温度表示に戻ります。）
４－４ 強制冷却運転（クーラ点検時等にご使用ください。）
Up ボタンと Down ボタンを同時に 3秒以上押してください。
運転ランプが点滅し強制冷却運転を開始します。強制冷却運転時間パラメータで設定された時間動作した後、通常運転に戻り
ます。（強制冷却運転時間の初期設定は 30 秒です。）
漏電ブレーカ
（クーラ専用）
クーラ
本体
Set
Down
Up
RUN
ALARM
Down ボタン
表示部（通電時：盤内温度表示）
Up ボタン
運転ランプ(緑)
アラームランプ(赤)
Set ボタン
点灯：冷却運転中
消灯：冷却運転停止中
点滅：強制冷却運転中

10
４－５ パラメータ設定
通常、パラメータは設定を変更する必要はありませんが、変更の必要がある場合には下記の方法で変更してください。
○現在の盤内温度が表示されている状態から、Set ボタンを 3秒以上押してください。
以下の順序でパラメータが表示されます。Set ボタンを押すことにより、次パラメータへ移動します。変
更したいパラメータを表示させ、Up ボタン・Down ボタンで設定値を変更し、Set ボタンを押すことによっ
てパラメータの変更が決定されます。
・ディファレンシャル[表示：ｄＦ] 初期設定：5℃設定範囲：3～10℃
説明：(設定温度-ディファレンシャル)の温度に達した場合、コンプレッサが停止します。
注意：このパラメータを変更する際には、1時間に 6回以上コンプレッサが ON／OFF を繰り返さ
ない様な設定温度およびディファレンシャルにしてください。
・強制冷却運転時間[表示：Ｃｄ] 初期設定：30 秒設定範囲：0～90 秒
Up Down ボタンを同時に 3秒以上押したときに、強制冷却運転を行う時間です。
・盤内高温アラーム温度[表示：ＡＬ] 初期設定：45℃設定範囲：35～51℃
説明：盤内高温アラームが発生する温度です。
・盤内高温アラーム用ディファレンシャル[表示：ｄＡ] 初期設定：2℃設定範囲：1～20℃
説明：盤内高温アラーム復帰用ディファレンシャルです。
(盤内高温アラーム温度-ディファレンシャル)の温度に達した場合、アラームが解除されま
す。
・メンテナンスお知らせ機能[表示：ＦＩ] 初期設定：0 設定範囲：0～99
説明：メンテナンスの時期をお知らせする機能です。
0：メンテナンスお知らせ機能を使用しない。
1～99：1 を100 時間としメンテナンス時期をお知らせします。
（制御基板内部では、1時間単位にて時間をカウントしています。）
例：99 設定⇒電源投入後 9900 時間後にメンテナンス時期をお知らせします。
（24 時間稼働の機械で約 412 日後）
・電源投入時に強制冷却運転の動作設定[表示：ＣＳ] 初期設定：0 設定範囲：0、1
説明：クーラの電源投入時に、強制冷却運転を行うかを設定します。
0：電源投入時に強制冷却運転しない。
1：電源投入時に強制冷却運転する。
・放熱異常時の冷却運転復帰方法の設定[表示：Ｐｒ] 初期設定：0 設定範囲：0、1
説明：放熱異常アラーム発生時の復帰方法を設定します。
0：手動復帰（アラーム解除方法は P.15「5-1 (2)」を参照してください。）
1：自動復帰（アラーム解除方法は P.15「5-1 (2)」を参照してください。）
注意：自動復帰に設定した場合、冷凍回路内の放熱異常検出器が復帰すると冷却運転を再開し
ますが、接点出力およびアラームコード表示はリセットされません。
放熱異常の原因が解消されないまま自動復帰を繰り返すと、クーラが故障する原因とな
りますので、お早めにメンテナンスを行ってください。
・メンテナンスお知らせ機能の出力設定[表示：Ｆｏ] 初期設定：1 設定範囲：0、1
説明：メンテナンスお知らせ時間に達した時、アラーム出力端子で OPEN・CLOSE 切替えの有無を
設定します。出力端子の OPEN・CLOSE は次ページのアラーム出力端子の割当表を参考にし
てください。
0：切替えをしない。
1：切替えをする。
※0に設定した場合、メンテナンスお知らせ時間になってもアラーム出力端子からは出力
されません。ただし、表示パネルにはＥ４と表示されます。
・アラーム出力端子の割当設定[表示：ＡＳ] 初期設定：0 設定範囲：0～3
説明：アラームを検出すると、アラーム出力端子から出力されます。アラーム発生時のアラーム出
力端子の割当を設定することができます。
0：アラーム出力の監視
1：冷却動作とアラーム出力の監視
2：アラーム出力時、電源再投入の必要性の監視
3：アラーム発生時、冷却運転継続の監視
※アラーム出力端子の割当設定の詳細は P11、12 を参照してください。

11

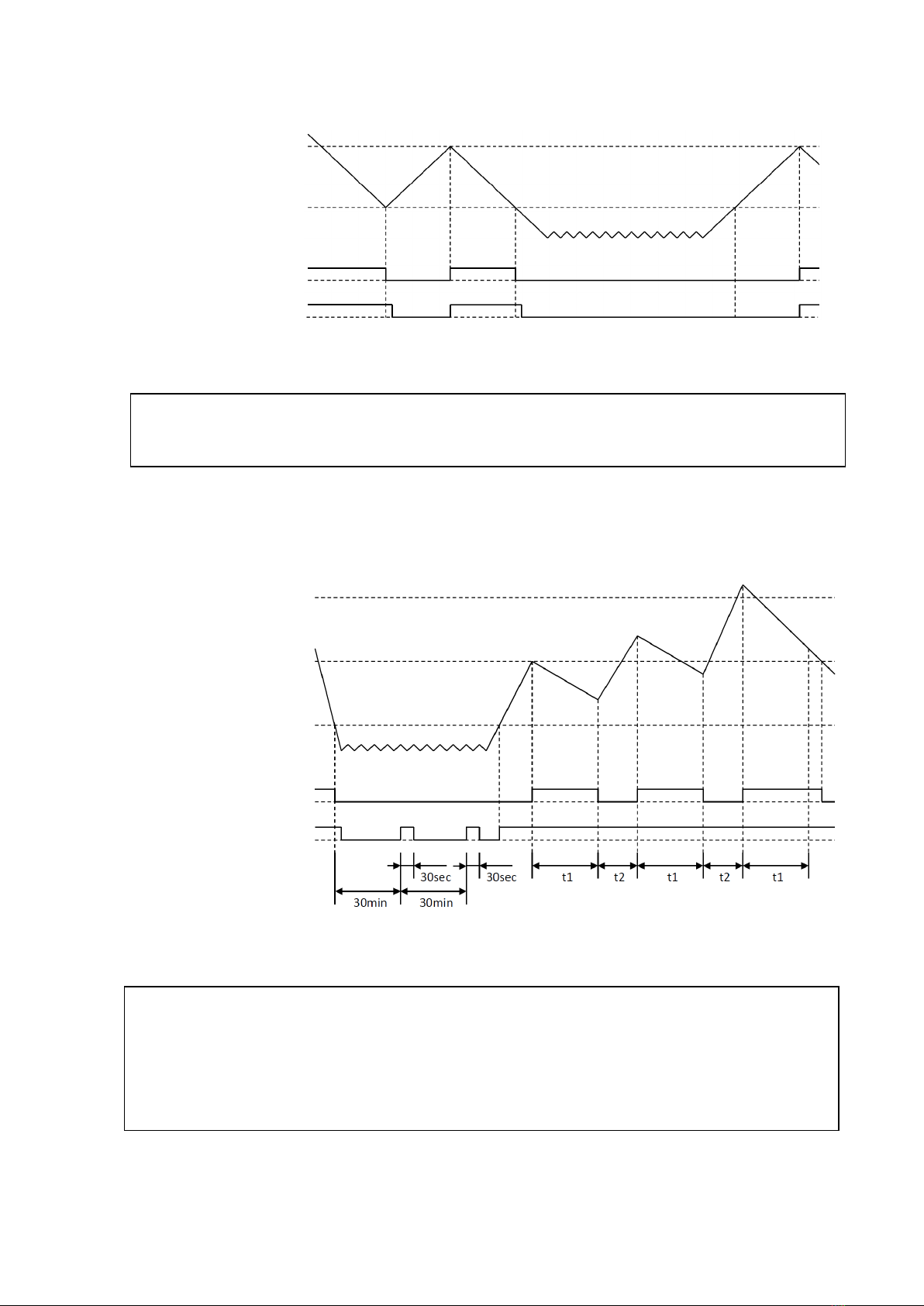

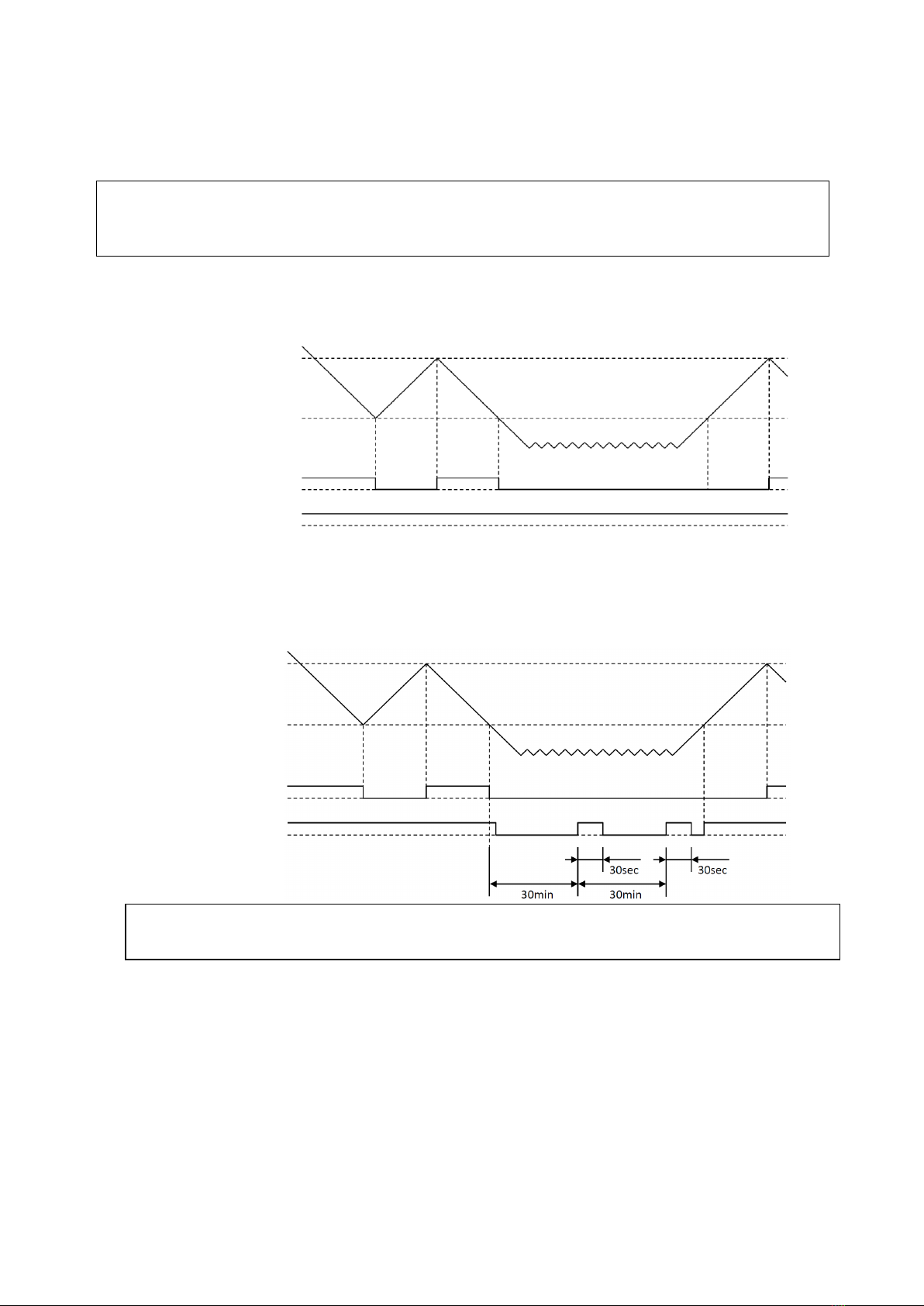

※運転モードの詳細は P.13、14 を参照してください。
・アラーム出力端子の切替方法の選択[表示：Ａｏ] 初期設定：0 設定範囲：0、1
説明：出力端子の OPEN・CLOSE の切り替えを反転させることができます。
0：アラーム出力端子の割当設定の通りに出力されます。
1：0の時と逆の動作をします。ただしＡＳ：1の時、端子 2-3 間には働きません。
※アラーム出力端子の割当設定の詳細は P.11、12 を参照してください。
・運転モードの設定[表示：ｒＭ] 初期設定：1 設定範囲：0～3
説明：クーラの運転モードを設定します。
0：連続運転
1：省エネ運転①
2：省エネ運転②
3：省エネ運転③
・省エネ運転③の冷却運転時間の設定[表示：ｔ１]
初期設定：7 設定範囲：7～60 分
説明：省エネ運転③に設定した時の冷却運転時間を設定します。
※ｒＭ：3の時、表示されます。
・盤外ファン・コンプレッサの停止時間の設定 [表示：ｔ２]
初期設定：3 設定範囲：3～10 分
説明：コンプレッサが停止した後、再び動作できるまでの時間を設定します。コンプレッサの頻繁
なON／OFF を防ぐ為、この間は設定温度以上でも冷却運転を開始しません。
・ソフトウェアバージョンの表示[表示：Ｓｎ]
説明：コントローラのソフトウェアのバージョンを表示します。変更はできません。
○設定が終了しましたら、Set ボタンを 3秒以上押してください。現在盤内温度表示に戻り、設定が記憶されます。
○パラメータ変更を行っているとき、30 秒間ボタンを押さなかった場合は設定が記憶されずに盤内温度表示にもどります。
再度パラメータ変更を行う場合は、Set ボタンを 3秒以上長押ししてください。
４－６ アラーム出力端子の割当
アラームを検出すると、アラーム出力端子から出力されます。アラーム発生時のアラーム出力端子を設定することで様々な
動作の監視をすることができます。この設定はパラメータの AS とAo を変更することで機能します。
クーラの電源投入前は端子 1-2 間、端子 2-3 間がともに OPEN となっています。
電源投入後、出力端子が切替るまでに 0.8 秒のタイムラグがあります。
（１）アラーム出力の監視[AS：0] 【初期設定】
各種アラームが発生した場合に出力が切り替わります。
（２）冷却動作とアラーム出力の監視[AS：1]
冷却動作を行っている場合と各種アラームの発生した場合に出力が切り替わります。
（３）アラーム出力時、電源再投入の必要性の監視[AS：2]
各種アラームが発生した場合、解除に電源を再投入する必要があるアラームと、自動復帰または手動復帰により解除す
るアラームを区別することができます。
（４）アラーム発生時、冷却運転継続の監視[AS：3]
各種アラームが発生した場合に冷却運転を継続するアラームと、停止するアラームで区別することができます。

12
アラーム出力端子の割当表[Ao：0]
AS
端子 1-2 間
端子 2-3 間
説明
クーラの状態
接点の状態
説明
クーラの状態
接点の状態
0
いずれかのアラーム
発生の状態により、
接点が切り替わります
アラーム発生無し
CLOSE
いずれかのアラーム
発生の状態により、
接点が切り替わります
アラーム発生無し
OPEN
アラーム発生有り
OPEN
アラーム発生有り
CLOSE
1
いずれかのアラーム
発生の状態により、
接点が切り替わります
アラーム発生有り
CLOSE
冷却運転の状態により、
接点が切り替わります
冷却運転中
CLOSE
アラーム発生無し
OPEN
冷却運転停止中
OPEN
2
電源再投入が必要な
アラームの発生状態により、
接点が切り替わります
E5,SE
アラーム発生有り
CLOSE
電源再投入が必要でない
アラームの発生状態により、
接点が切り替わります
E1,E3,E4*
アラーム発生有り
CLOSE
E5,SE
アラーム発生無し
OPEN
E1,E3,E4*
アラーム発生無し
OPEN
3
冷却運転を継続しない
アラームの発生状態により、
接点が切り替わります
E3,E5,SE
アラーム発生有り
CLOSE
冷却運転を継続する
アラームの発生状態により、
接点が切り替わります
E1, E4*
アラーム発生有り
CLOSE
E3,E5,SE
アラーム発生無し
OPEN
E1, E4*
アラーム発生無し
OPEN
※E4 アラームはＦｏ(P.10)：0の時、出力されません。
アラーム出力端子の割当表[Ao：1]
AS
端子 1-2 間
端子 2-3 間
説明
クーラの状態
接点の状態
説明
クーラの状態
接点の状態
0
いずれかのアラーム
発生の状態により、
接点が切り替わります
アラーム発生無し
OPEN
いずれかのアラーム
発生の状態により、
接点が切り替わります
アラーム発生無し
CLOSE
アラーム発生有り
CLOSE
アラーム発生有り
OPEN
1
いずれかのアラーム
発生の状態により、
接点が切り替わります
アラーム発生有り
OPEN
冷却運転の状態により、
接点が切り替わります
冷却運転中
CLOSE
アラーム発生無し
CLOSE
冷却運転停止中
OPEN
2
電源再投入が必要な
アラームの発生状態により、
接点が切り替わります
E5,SE
アラーム発生有り
OPEN
電源再投入が必要でない
アラームの発生状態により、
接点が切り替わります
E1,E3,E4*
アラーム発生有り
OPEN
E5,SE
アラーム発生無し
CLOSE
E1,E3,E4*
アラーム発生無し
CLOSE
3
冷却運転を継続しない
アラームの発生状態により、
接点が切り替わります
E3,E5,SE
アラーム発生有り
OPEN
冷却運転を継続する
アラームの発生状態により、
接点が切り替わります
E1, E4*
アラーム発生有り
OPEN
E3,E5,SE
アラーム発生無し
CLOSE
E1, E4*
アラーム発生無し
CLOSE
※E4 アラームはＦｏ(P.10)：0の時、出力されません。

13
４－７ 運転設定
クーラは通電を開始すると、各運転モードで動作します。
初期設定ではクーラの設定温度 35℃、ディファレンシャル 5℃に設定してあります。
したがって、制御盤内の温度が 35℃でコンプレッサが動作、冷却を開始し、30℃で停止します。
運転モードは、連続運転、省エネ運転①、②、③の 4モードから選択することができます。
運転の際の共通注意事項は以下となります。
・通電開始時に盤内の温度が盤内高温アラーム温度以上の場合には、ＡＳ、Ａｏの設定により、P.12 のアラーム出
力端子の割当表に従って、アラームランプが点灯します。
・冷却動作が停止してから一定時間（初期設定：3分）は、制御盤内の温度が設定温度まで上昇しても冷却動作を行
いません。
（１）連続運転
盤内の温度が設定温度で運転し、ディファレンシャル温度で盤外ファン・コンプレッサが停止します。
盤内ファンは常時動作します。( )内の表示は初期設定です。
（２）省エネ運転①【初期設定】
盤内の温度がディファレンシャル温度よりも低くなると盤内ファンが 30 分に 1回、30 秒間の送風運転を行います。この動
作を行うことによって制御盤内の熱だまりを防止することができます。冬場など冷却運転をしていない場合、盤内ファン
が間欠運転となることで省エネとなります。( )内の表示は初期設定です。
【注意】・盤内ファンは冷凍回路保護のため、冷却動作停止してから 5分後に停止します。
・盤内の温度がディファレンシャル温度以上になると盤内ファンは連続動作します。
設定温度（35℃）
ディファレンシャル温度（30℃）
盤内ファン
ON
OFF
盤外ファン・コンプレッサ
ON
OFF
設定温度（35℃）
ディファレンシャル温度（30℃）
盤内ファン
ON
OFF
盤外ファン・コンプレッサ
ON
OFF

14
（３）省エネ運転②
盤内ファンの動作が冷却動作と連動します。
冬場など冷却運転をしていない場合、盤内ファンは停止することで省エネとなります。( )内の表示は初期設定です。
（４）省エネ運転③
盤内温度が設定温度以下になるがディファレンシャル温度まで下がらない場合に、冷却動作時間と停止時間を設け、一定
のサイクルでＯＮ・ＯＦＦする事により、省エネとなります。パラメータ設定ｔ１とｔ２で冷却動作時間と停止時間を設
定することができます。( )内は初期設定です。
※盤外ファン・コンプレッサ間欠運転時の冷却動作時間（7分）
※盤外ファン・コンプレッサの停止時間（3分）
【注意】・盤内ファンが停止する事で空気が循環されないことにより、局所的な温度上昇(熱だまり)が発生する可
能性があります。
・盤内ファンは冷凍回路保護のため、冷却運転停止してから 5分後に停止します。
【注意】・コンプレッサを一定時間で強制的に動作停止させる為、盤内温度が設定温度よりも高くなる場合があり
ます。
また、盤内発熱量が大きい場合、盤内温度が盤内高温アラーム温度以上になる場合があります。
・盤内温度の過上昇防止のため、設定した冷却動作時間で設定温度まで下がらない場合は、盤内温度が設
定温度より低くなるまで冷却動作を継続します。
・盤内ファンは冷凍回路保護のため、冷却動作停止してから 5分後に停止します。
・盤内の温度がディファレンシャル温度以上になると盤内ファンは連続動作します。
設定温度（35℃）
盤内ファン
ON
OFF
盤内ファン
ON
OFF
設定温度（35℃）
盤内高温アラーム温度（45℃）
盤外ファン・コンプレッサ
ON
OFF
盤外ファン・コンプレッサ
ON
OFF
ディファンシャル温度（30℃）
ディファレンシャル温度（30℃）

15
５．アラーム・安全機能
５－１ アラーム
（１）Ｅ１：盤内高温アラーム
盤内温度が 45℃（初期設定）になると、アラーム出力端子がＡＳ、Ａｏの設定により(P.12のアラーム出力端子の割当表参
照)出力する時、アラームランプが点灯します。表示部には現在の盤内温度とＥ１が交互に表示され、盤内温度の高温をお
知らせします。この時、冷却運転は停止しません。
盤内の温度が 43℃（初期設定）以下になると、アラームランプは消灯し、表示部には盤内温度のみが表示されます。
（２）Ｅ３：放熱異常アラーム
フィルタやフィンの目詰まり、ファンモータの故障等によりクーラが放熱異常状態になると、冷凍回路内の放熱異常検出器
が作動し、冷却運転を停止させます。この時アラーム出力端子がＡＳ、Ａｏの設定により(P.12のアラーム出力端子の割当
表参照) 出力する時、アラームランプが点灯します。表示部には現在の盤内温度とＥ３が交互に表示され、放熱異常をお知
らせします。
フィルタやフィンの清掃およびファンモータの交換を行った後、温度コントローラの Set ボタンを 3秒以上長押しして、ア
ラームを解除してください。クーラは通常運転を再開します。
（３）Ｅ４：メンテナンスお知らせ機能
クーラの積算運転時間が、設定されたメンテナンスお知らせ時間に達すると、アラーム出力端子がＡＳ、Ａｏ、Ｆｏの設定
により(P.12のアラーム出力端子の割当表参照)出力する時、アラームランプが点灯します。現在の盤内温度とＥ４を交互
に表示して、メンテナンス時期をお知らせします。この時、冷却運転は停止しません。
フィルタなどのメンテナンスをおこなった後、Set ボタンを押してアラームを解除してください。
メンテナンスお知らせ時間の設定を変更した場合は、それまでの積算時間はリセットされ 1時間よりカウントされます。
（４）Ｅ５：温度センサ断線アラーム
何らかの原因で内部温度センサが断線した場合は、冷却運転を停止させます。アラーム出力端子がＡＳ、Ａｏの設定により
(P.12のアラーム出力端子の割当表参照) 出力する時、アラームランプが点灯します。表示部にはＥ５が表示されます。ク
ーラの電源を切り、メーカにご連絡ください。
（５）Ｅ８：タイプエラー
メーカにご連絡ください。
（６）ＳＥ：システムエラー
メモリの故障により、パラメータの設定値が正しく読み込めない時に発生します。表示部にはＳＥのみが表示されます。
クーラの電源を切り、メーカにご連絡ください。
５－２ 安全機能
本製品の安全機能として、異常電流や異常温度では運転を停止します。
その時、アラームはＥ１、またはＥ３が発生します。

16
６．メンテナンス
注意
メンテナンスを行う時は、必ずクーラの電源を OFF にしてから作業を行ってください。
フィルタを交換する際は、弊社指定のフィルタを使用してください。
→目の細かなフィルタを使用すると、放熱効率が下がり、冷却能力の低下・故障の原因になります。
子供にクリーニングやメンテナンスの作業をさせないでください。
高圧洗浄機等を使用しての清掃はしないでください。
クーラの冷媒回路は製造時に必要な量の冷媒で満たされ、さらにリークテストおよびテスト運転をして出荷していますので、冷
媒回路のメンテナンスの必要はありません。
空気が汚れている環境でフィルタを使用している場合は、1週間に 1度以上は点検・清掃をしてください。フィルタの目詰まり
により冷却能力が低下します。また最悪の場合、コンプレッサに負荷が掛かり、クーラが停止します。
６－１ フィルタのメンテナンス
前面パネルのガイドよりフィルタを抜き出し、清掃・交換を
行ってください。
◎交換用フィルタ
フィルタ型式
適用機種
ＣＦ－Ｓ１（２枚入り）
OCA-S300BC、OCA-S300BCS、OCA-S600BC
ＣＦ－Ｓ２（２枚入り）
OCA-S1000BC
ＣＦ－Ｓ３（２枚入り）
OCA-S1600BC
６－２ 盤外ファンの交換（例：OCA-S600BC）
盤外ファンが故障したときは、以下手順でファンの交換を行ってください。
①クーラの電源を切ってください。
②前面パネルを取り外してください。（ビス２箇所）
③右図の盤外ファンを固定しているビスを２箇所取り外してください。
④ファンコード、アース線、ファン端子部分の絶縁ゴムをはずし、
ファンを取り外して交換してください。
⑤取り外した逆の手順でファンをクーラへ取付けて下さい。
※ファンコードの挟み込みには注意してください。
※ファン端子部分の絶縁ゴムは必ず入れてください。
交換用ファンの型式は(P.17)参照。
６－３ 盤内ファンの交換（例：OCA-S600BC）
盤内ファンが故障したときは、以下手順でファンの交換を行ってください。
①クーラの電源を切ってください。
②右図の盤内ファン取付板を固定しているビスを４箇所取り外してください。
（機種により固定位置が異なります。）
③盤内ファン取付け板を取り外してください。
④ファンコードをはずし、ファンを交換してください。
⑤ファンコードを差し込んだ後、取り外した逆の手順で盤内
ファン取付板をクーラへ取付けて下さい。
（※ ファンコードの挟み込みには注意してください。）
交換用ファンの型式は(P.17)参照。
ビス（４箇所）
盤内ファン取付板
ビス（２箇所）
盤外ファン
フィルタ（白色）

17
◎交換用ファン
適用機種
盤内ファン型式
盤外ファン型式
OCA-S300BC-A200
FM-300BCIN-200V
FM-300BCOUT-200V
OCA-S300BCS-A200
FM-300BCSIN-200V
FM-300BCSOUT-200V
OCA-S600BC-A200
FM-600BCIN-200V
FM-600BCOUT-200V
OCA-S1000BC-A200
FM-1000BCIN-200V
FM-1000BCOUT-200V
OCA-S1600BC-A200
FM-1600BCIN-200V
FM-1600BCOUT-200V
OCA-S300BC-A100
FM-300BCIN-100V
FM-300BCOUT-100V
OCA-S600BC-A100
FM-600BCIN-100V
FM-600BCOUT-100V
OCA-S1000BC-A100
FM-1000BCIN-100V
FM-1000BCOUT-100V
OCA-S1600BC-A100
FM-1600BCIN-100V
FM-1600BCOUT-100V
６－４ このような時には
現象
原因
対策
・盤内温度が上がりすぎる。
・冷風が出ない。
・盤内高温アラーム（Ｅ１）
放熱異常アラーム（Ｅ３）
を表示している。
ａ．ブレーカが切れている。
ｂ．設定温度より盤内温度が低い。
ｃ．設定温度に冷却能力が追い付かない。
ｄ．周囲温度が高すぎる。
ｅ．盤内温度が高すぎる。
ｆ．フィルタが汚れている。
ｇ．盤外ファンが回っていない。
ｈ．盤内ファンが回っていない。
ｉ．ショートサーキットがおきている。
ａ．ブレーカをＯＮにしてください。
ｂ．設定温度と盤内温度を確認してくだ
さい。
ｃ．設定温度を上げてください。
またはクーラを冷却能力が大きい物
に換えてください。
ｄ．周囲温度が＋50℃以上の環境では使
用できません。
ｅ．盤内温度が＋45℃以上での使用はで
きません。
ｆ．フィルタを清掃してください。
ｇ．設定温度と盤内温度を確認してくだ
さい。
ファンが故障している場合にはファ
ンを交換してください。
ｈ．P.9 強制冷却運転にて盤内ファンが
回転するか確認してください。
回転しない場合は、ファンを交換して
ください。
ｉ．P.3 を参考に、ショートサーキットを
改善してください。
・盤内温度が下がりすぎる。
ａ．設定温度を下げすぎている。
ｂ．内部回路または温度センサの故障。
ａ．設定温度を上げてください。
ｂ．メーカにご連絡ください。
・除湿する水が多い。
制御盤の気密性が悪い。
制御盤の隙間を埋めて、気密性を上げて
ください。
・Ｅ５を表示している。
内部温度センサの故障。
メーカにご連絡ください。
・Ｅ８を表示している。
－
メーカにご連絡ください。
・ＳＥを表示している。
メモリの故障
メーカにご連絡ください。
・使用中に異常が生じた場合には使用するのをやめ、電源を OFF にしてメーカにご相談ください。
なお、ご相談される場合には、クーラの型式およびご購入時期をお知らせください。
６－５ 簡易点検方法について
フロン排出抑制法では、圧縮機の電動機出力が 7.5kW 未満の第 1種特定製品については、
年4回の簡易点検が義務付けられています。
簡易点検の方法は、冷却運転中または強制冷却運転(P9. 4-4 強制冷却運転を参考)を行って、
盤内冷気吐き出し口より冷風が出ていることを確認してください。

18
７．仕様
７－１ 標準仕様
標準 AC200V タイプ
型式
OCA-S300BC
-A200
OCA-S300BCS
-A200
OCA-S600BC
-A200
OCA-S1000BC
-A200
OCA-S1600BC
-A200
冷却能力 ※1
250/300W
280/300W
500/610W
800/1000W
1450/1600W
定格電圧
単相 AC200V 50/60Hz
消費電流 ※2
定格
1.5/1.4A
1.4/1.2A
2.1/2.0A
3.4/3.7A
4.3/4.5A
最大
1.6/1.6A
1.5/1.5A
2.4/2.7A
4.5/4.7A
4.9/5.6A
始動電流
3.8/3.7A
3.5/3.4A
5.9/5.7A
12.5/11.9A
14.4/13.8A
消費電力 ※2
定格
260/270W
235/235W
380/400W
635/735W
795/895W
最大
295/315W
275/290W
460/530W
800/905W
925/1110W
圧縮機 電動機出力
100W
250W
400W
470W
騒音（A特性）
65dB
61dB
65dB
68dB
冷媒
種類、名称
HFC R134a
HFC R407C
封入量
100g
130g
170g
400g
450g
地球温暖化係数
1430
1770
外形寸法 W×H×D（mm）
300×500×150
200×590×200
300×550×200
350×900×200
390×950×220
本体質量
約16.0kg
約14.0kg
約18.0kg
約33.0kg
約36.0kg
ボトムフロータイプ
型式
OCA-S300BC-A200-R
OCA-S600BC-A200-R
OCA-S1000BC-A200-R
OCA-S1600BC-A200-R
冷却能力 ※1
240/290W
440/550W
720/920W
1290/1440W
定格電圧
単相 AC200V 50/60Hz
消費電流 ※2
定格
1.5/1.3A
2.1/2.1A
3.5/3.6A
4.2/4.3A
最大
1.6/1.6A
2.4/2.7A
4.2/4.4A
4.9/5.5A
始動電流
3.8/3.7A
5.9/5.7A
12.5/11.9A
14.4/13.8A
消費電力 ※2
定格
255/260W
380/405W
635/715W
770/860W
最大
290/305W
455/525W
775/850W
930/1090W
圧縮機 電動機出力
100W
250W
400W
470W
騒音（A特性）
65dB
67dB
冷媒
種類、名称
HFC R134a
HFC R407C
封入量
100g
170g
400g
450g
地球温暖化係数
1430
1770
外形寸法 W×H×D（mm）
300×500×150
300×550×200
350×900×200
390×950×220
本体質量
約16.0kg
約18.0kg
約33.0kg
約36.0kg

19
標準 AC100V タイプ
型式
OCA-S300BC-A100
OCA-S600BC-A100
OCA-S1000BC-A100
OCA-S1600BC-A100
冷却能力 ※1
250/300W
400/520W
750/900W
1300/1450W
定格電圧
単相 AC100V 50/60Hz
消費電流 ※2
定格
3.1/2.6A
4.1/3.9A
7.8/8.1A
8.9/9.2A
最大
3.3/3.1A
5.1/5.3A
10.5/9.8A
11.2/11.4A
始動電流
7.0/6.7A
11.8/10.6A
24.3/20.2A
26.2/23.8A
消費電力 ※2
定格
265/250W
365/385W
665/770W
805/890W
最大
310/300W
475/530W
1065/995W
1200/1135W
圧縮機 電動機出力
100W
250W
400W
470W
騒音（A特性）
65dB
68dB
冷媒
種類、名称
HFC R134a
HFC R407C
封入量
140g
180g
410g
510g
地球温暖化係数
1430
1770
外形寸法 W×H×D（mm）
300×500×150
300×550×200
350×900×200
390×950×220
本体質量
約16.0kg
約18.0kg
約33.0kg
約36.0kg
側面取付タイプ共通仕様
取付方法
側面取付型
使用周囲温度 ※3
+20℃～+50℃
使用周囲湿度
85%RH 以下 結露無き事
温度設定範囲 ※3
+30℃～+45℃（初期設定：35℃）
表示
盤内温度、アラームコード/運転ランプ/アラームランプ
機能
盤内高温異常検出、放熱異常検出、温度センサ断線検出
メンテナンス時期お知らせタイマー、点検時強制冷却運転機能
外部出力
アラーム出力 1a 240V 1.5A×2出力(COMMON 共通)
耐振動性
振動数 10～150Hz 加速度 1.0G 掃引サイクル 20 回
保護等級
内部循環 IP54 相当
適合規格
EMC 指令
EN61000-6-2、EN61000-6-4 準拠
低電圧指令
EN60335-1、EN60335-2-40、EN62233
環境対応
RoHS2
塗装色
ベージュ（5Y7/1 相当）
制御基板ヒューズ定格
250V 1A
※1 盤外温度および盤内温度が+35℃の場合の公称冷却能力です。
付属の風向調整ルーバーを付けた場合、能力が最大 5%低下します。
※2 「定格」は盤外温度および盤内温度が+35℃の場合、「最大」は盤外温度+50℃、盤内温度が+35℃の場合の公称値です。
※3 温度範囲外では使用できません。

20
７－２ 梱包内容
名称
OCA-S300BC
OCA-S300BCS
OCA-S600BC
OCA-S1000BC
OCA-S1600BC
クーラ本体
1台
取付ボルト
M6×35mm：4本
M6×35mm：6本
M6×35mm：4本
M6×35mm：6本
ワッシャ
M6：4個
M6：6個
M6：4個
M6：6個
スプリングワッシャ
M6：4個
M6：6個
M6：4個
M6：6個
ナット
M6：4個
M6：6個
M6：4個
M6：6個
パッキン
1ロール
ドレンホース
1本（2ｍ）
端子台
1個
アラーム説明シール
1枚
取扱説明書
1冊
風向調整ルーバー
1個 ※
－
1個 ※
2個 ※
風向調整ルーバー
取付用ビス
M4：4個 ※
－
M4：4個 ※
M4：8個 ※
※ボトムフロータイプ (型式の末尾に「-R」の付くクーラ) には、付属していません。
