Oktava MD-305 User manual

OPERATION MANUAL
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
DYNAMIC VOCAL MICROPHONE
ДИНАМИЧЕСКИЙ ВОКАЛЬНЫЙ МИКРОФОН
МД-305 МD-305

3
содержание
4
5
6
Указания по безопасности
7
8
10
11
12
14
комплектность
О компании
Подготовка к работе
9
Подключение
Особенности применения
эксплуатация и хранение
возможные неисправности
15
гарантии изготовителя
16
Заметки
17
свидетельство о приемке/продаже
18
Гарантийный талон
технические характеристики
Назначение

4
о компании
«Октава» — легендарный бренд, занимающий лидирующие
позиции в области производства уникального электроакустического
оборудования. Предприятие ведет разработки и серийно
выпускает продукцию как гражданского, так и военно-технического
назначения, имеет многолетний опыт производства микрофонной
техники, гарнитур и телефонной аппаратуры.
Основанная на заре радиофикации в 1927 году в городе Туле,
«Октава» стала культовым брендом, известным по всему миру.
Именно в микрофон «Октавы» Гагарин сказал свое знаменитое
«Поехали»! Продукция пользуется популярностью по всему
миру, и даже такие мэтры, как U2, Sting, Iron Maiden и Radiohead,
используют микрофонную технику «Октавы» в своей работе.

5
Указания
по безопасности
Перед использованием микрофона внимательно изучите
руководство по эксплуатации.
Храните руководство в надежном, доступном для всех
пользователей месте.
Всегда передавайте микрофон третьим лицам вместе
с руководством по эксплуатации.
Используйте микрофон только по назначению в соответствии
с данным руководством.
Не допускайте попадания жидкости в микрофон, так как это
может вызвать короткое замыкание в электронных узлах
или повредить механические узлы.
Очищайте микрофон только мягкой, слегка увлажненной
тканью. Растворители или чистящие средства могут повредить
поверхность или попасть внутрь изделия.
Не подвергайте микрофон воздействию предельно низких
и предельно высоких температур.
Не вскрывайте корпус микрофона самостоятельно. На
микрофоны, вскрытые клиентами самостоятельно, гарантия
не распространяется.

6
Назначение
особенности
области применения*
МД-305 ручной динамический микрофон предназначен
для подзвучивания и записи вокала, речи, музыкальных
инструментов на концертных площадках, караоке, репетициях
и других мероприятий.
реалистичная передача голоса;
прочный металлический корпус;
встроенный амортизатор;
изготовлен в России.
речь/вокал;
концертные площадки;
репетиционные помещения;
домашние студии звукозаписи.
* У творчества нет рамок – ищите свои решения!

7
Комплектность
Микрофон МД-305
Микрофонный держатель
Чехол
Руководство по эксплуатации
Упаковка
1.
2.
3.
4.
5.

8
ПОДГОТОВКА
К РАБОТЕ
1. Закрепите микрофонный держатель на микрофонной
стойке (рис. 1)
2. Установите микрофон в держатель согласно схеме (рис. 2)
3. Установите микрофон под необходимым углом и затяните
его лепестковым зажимным винтом (рис. 3)
рис. 2
рис. 1
рис. 3
установка микрофона в держатель

9
ПОДКЛЮЧЕНИЕ
1. Присоедините микрофон к микшерному пульту
или аудиоинтерфейсу микрофонным кабелем XLR-3 (рис. 4)
2. Убедитесь, что фантомное питание на микшерном пульте
отключено
рис. 4
Присоединение микрофона

10
Особенности
применения
1. Установите микрофон на стойку с помощью микрофонного
держателя
2. Подключите микрофон к аппаратуре с помощью микрофонного
кабеля
3. Направьте микрофон на источник звука.
4. Для подавления внешних шумов следите за тем, чтобы
в активной зоне микрофона отсутствовали посторонние
источники звука
5. Для увеличения срока эксплуатации микрофона при работе
с вокалистами рекомендуется использовать ветрозащитный
колпачок (рис. 5)
рис. 5

11
эксплуатация
и хранение
Микрофон предназначен для работы в закрытых помещениях
при температуре окружающего воздуха от 5 °С до 45 °С
и относительной влажности воздуха до 93% при 25 °С.
Не подвергайте микрофон резким сотрясениям и ударам.
Не допускайте попадания воды внутрь микрофона.
Не используйте для протирки микрофона органические
растворители (бензин, дихлорэтан, спирт и др.).
Не используйте и не храните микрофон в помещениях,
содержащих в воздухе кислотные и другие агрессивные
примеси.
Храните микрофон в сухом, чистом и непыльном помещении
при комнатной температуре, используя упаковку или чехол,
поставляемые в комплекте.

12
Технические
характеристики
Принцип преобразования Динамический
Частотный диапазон
Диаметр
Длина
Вес
Чувствительность на 1000 Гц
Характеристика направленности
Модуль полного электрического
сопротивления
50 Гц – 16 000 Гц
1,5 мВ/Па
41 мм
182 мм
210 г
Кардиоида
260 Ом
Кардиоида
120 Ом

13
Гц
25 мм50 мм1м
дБ
Типовая частотная характеристика

14
Возможные
неисправности
Микрофон
не работает
Искажения
звука
Глухой звук
Микшерный пульт
не соединен с сетью.
Передача корпусного
шума.
Не учитывается
характеристика
направленности.
Уменьшите входную
чувствительность
или предусиление
последующего прибора
таким образом, чтобы
осталось достаточно
резерва модуляции.
Не включено питание
на микшерном пульте.
Проверьте
присоединение к сети.
Проверьте
соответствующие
кнопки включения
микшерного пульта.
Используйте
подходящее крепление
на микрофонную стойку
(см. стр. 8).
Проверьте правильность
установки микрофона.
Проблема Возможная
причина
Рекомендации
по устранению
Неверно настроена
входная чувствительность
или предусиление
последующего усилителя.

15
Гарантии
изготовителя
ПАО «Октава»
Россия, 300000,
г. Тула, ул. Каминского, д. 24
E-mail: [email protected]
Oktavatula.ru
Предприятие-изготовитель гарантирует соответствие технических
характеристик микрофона при соблюдении потребителем условий
и правил эксплуатации и хранения, установленных в настоящем
руководстве.
Гарантийный срок изделия — 24 месяца со дня приобретения
потребителем.
Предприятие-изготовитель в течение гарантийного срока
гарантирует безвозмездную замену или ремонт микрофона,
не соответствующего требованиям настоящего руководства
по вине предприятия-изготовителя.
Без предъявления свидетельства о продаже претензии
к микрофону не принимаются.
Пожалуйста, после окончания срока службы утилизируйте
микрофон в местном пункте приема вторсырья или в центре
утилизации.

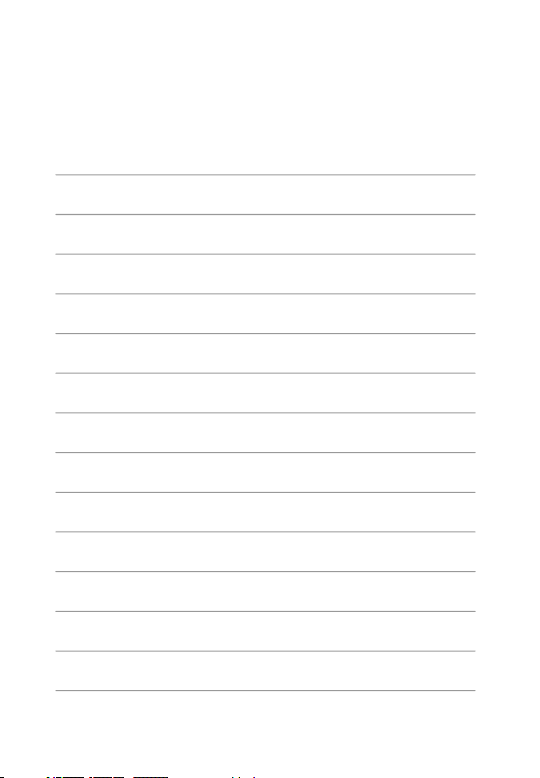

заметки
16

Изготовлен и признан годным к эксплуатации
свидетельство о приемке
марка изделия
серийный номер
марка изделия
серийный номер
Главный контролер
расшифровка подписи
расшифровка подписи
год, месяц, число
М.П. личная подпись
свидетельство о продаже
с условиями гарантии ознакомлен и согласен
расшифровка подписи
год, месяц, число
М.П. подпись продавца
наименование торговой организации
подпись покупателя
17

Гарантийный талон
На гарантийное обслуживание (ремонт) № 1
серийный номер изделия
Микрофон динамический МД-305
№
дата поступления в ремонт
подпись
ответственный за ремонт Ф.И.О
Гарантийный талон
На гарантийное обслуживание (ремонт) № 2
серийный номер изделия
Микрофон динамический МД-305
№
дата поступления в ремонт
подпись
ответственный за ремонт Ф.И.О
М.П.
М.П.
18

Гарантийный талон
На гарантийное обслуживание (ремонт) № 1
Микрофон динамический МД-305
причина поступления в ремонт
кем продано
серийный номер изделия
№
дата поступления в ремонт
подпись продавцаМ.П.
19

сведения о проведенном ремонте
адрес владельца
Ф.И.О. и подпись владельца
ремонтной организации
М.П.
подпись, расшифровка
20
