MANUALE DI INSTALLAZIONE, USO E MANUTENZIONE 2
INSTALLATION, USE AND MAINTENANCE MANUAL 15
I
GB
SITALI CXOM 180
Olimpia Splendid SpA
Via Industriale 1/3, 25060 Cellatica (BS)
www.olimpiasplendid.it - [email protected]
I dati tecnici e le caratteristiche estetiche dei prodotti possono subire cambiamenti. Olimpia Splendid si riserva di modificarli in ogni momento senza preavviso.

2

Leggere questo manuale attentamente prima di utilizzare il prodotto e conservarlo in un posto sicuro così da poterlo consultare
all’occorrenza.
Il prodotto è costruito a regola d’arte e nel rispetto delle normative vigenti in materia di apparecchiature elettriche e deve essere
installato da personale tecnicamente qualificato.
La ditta costruttrice non si assume responsabilità per danni a persone o cose derivanti dalla mancata osservanza delle norme
contenute nel presente libretto.
1 Indice 2
2 Avvertenze e Precauzioni 3
3 Informazioni di prodotto 3
3.1 Generale 3
3.2 Dimensioni e Peso 4
3.3 Connessioni delle tubazioni 4
3.4 Spazio richiesto 4
3.5 Etichetta dati 4
4 Trasporto e Stoccaggio 5
5 Installazione 5
5.1 Rimozione dell’imballo 5
5.2 Dove/come installarlo 5
5.3 Installazione a soffitto 5
5.4 Collegamenti elettrico 7
6 Messa in servizio 8
6.1 Settaggio velocità dei ventilatori 8
6.2 Prima di avviare il sistema 9
7 Funzionamento 10
7.1 Funzionamento a 3 velocità con comando remoto COMANDO-S (accessorio su richiesta) 10
7.2 Funzionamento Anti-frost 10
7.3 Funzionamento Bypass 10
8 Manutenzione ordinaria e straordinaria 11
8.1 Lista componenti 11
8.2 Descrizione dei Componenti 11
8.3 Manutenzione ordinaria 12
8.4 Manutenzione straordinaria 12
8.5 Risoluzione guasti 14
9 Smaltimento e riciclaggio 14
10 Fiche tecnica ErP 28
1 INDICE
SITALI CXOM 180
Unità di ventilazione con recupero di calore

3
2 AVVERTENZE E PRECAUZIONI
ATTENZIONE
Assicurarsi che l’interruttore generale dell’impianto sia spento prima di qualsiasi operazione di installazione, manutenzione
ordinaria o straordinaria o collegamento elettrico!
ATTENZIONE
L’installazione e la manutenzione dell’unità e del sistema di ventilazione completo deve essere eseguito da un installatore
autorizzato e in conformità alle leggi e ai regolamenti vigenti.
Trasporto e stoccaggio
•Nonlasciarel’apparecchioespostoadagentiatmosferici(pioggia,sole,neve,etc.).
•Iraccordiperlaconnesionealletubazionidevonoessereprotettidurantelostoccaggioel’installazione.
Installazione
•Dopo aver rimosso il prodotto dall’imballo, vericarne l’integrità. Non lasciare parti dell’imballo alla portata di bambini o
persone diversamente abili.
•Fareattenzioneagliangolitaglienti.Utilizzareguantidiprotezione.
•L’apparecchionondeveessereimpiegatocomeattivatorediscaldabagni,stufe,ecc.,nédevescaricareincondottiadibiti
all’evacuazione di aria calda/fumi derivanti da alcun tipo di apparecchio a combustione. Esso deve espellere l’aria all’esterno
tramite un proprio condotto specifico.
•Qualoranell’ambienteincuièinstallatoilprodottosiapresenteunapparecchiofunzionanteacombustibile(scaldacqua,stufaa
metano etc., di tipo non a “camera stagna”), è indispensabile assicurare un adeguato ingresso d’aria, per garantire una buona
combustione e il corretto funzionamento di tali apparecchi.
•L’impiantoelettricoacuiècollegatoilprodottodeveessereconformeallenormativevigenti.
•Primadicollegareilprodottoallaretedialimentazioneoallapresaelettricaaccertarsiche:
- i dati di targa (tensione e frequenza) siano rispondenti a quelli della rete di distribuzione elettrica;
- la portata dell’impianto/presa sia adeguata alla potenza massima dell’apparecchio.
•Perl’installazioneoccorreprevederenellaretedialimentazione,conformementealleregolediinstallazione,uninterruttore
onnipolare che consenta la disconnessione completa nelle condizioni della categoria di sovratensione III (distanza dei contatti
uguale o superiore a 3mm).
Utilizzo
•L’apparecchionondeveessereutilizzatoinapplicazionidiversedaquelleindicateinquestomanuale.
•Questoapparecchiopuòessereutilizzatodabambinidietànoninferioread8anniedapersoneconridottecapacitàsiche,
sensorialiomentalioconesperienzaeconoscenzeinsufcienti,purchéattentamentesorvegliateoistruitesucomeutilizzare
inmodosicurol’apparecchioesuipericolicheciòcomporta.Assicurarsicheibambininongiochinoconl’apparecchio.Pulizia
e manutenzione da parte dell’utente non devono essere eseguite da bambini senza supervisione.
•Nontoccarel’apparecchioconmani/piediumidiobagnati.
•L’apparecchioèdestinatoadestrarresoloariapulita,ossiasenzaelementigrassi,fuliggine,agentichimiciecorrosivi,miscele
infiammabili o esplosive.
•Nonimpiegareilprodottoinpresenzadisostanzeovaporiinammabili,comealcool,insetticidi,benzina,etc.
•Il sistema deve rimanere in funzione continuamente e fermato solo durante le operazioni di manutenzione
ordinaria e straordinaria.
•Nonostruirelagrigliadiaspirazioneodiespulsionepergarantirel’ottimalepassaggiodell’aria.
•NonimmergereI’apparecchiooaltresuepartiinacquaoliquidi.      
•Temperaturadifunzionamento:da0°Cnoa+40°C.
Manutenzione straordinaria
•Sebbeneilprodottosiastatodisconnessodallareteelettrica,sussisteilrischiodilesioniacausadellepartiancorainmovimento.
•Fareattenzioneagliangolitaglienti.Utilizzareguantidiprotezione.
•Incasodiriparazioneutilizzaresoloricambioriginali.
3 INFORMAZIONI DI PRODOTTO
3.1 Generale
QuestodocumentoèilManualediInstallazione,UsoeManutenzionedelleunitàdiventilazioneconrecuperodicaloreSITALI
CXOM 180.
Esso include informazioni di base e raccomandazioni relative all’installazione, alla messa in servizio e alle operazioni di
manutenzione per assicurarne il funzionamento corretto.
Per ottenere il funzionamento corretto e sicuro del prodotto, leggere questo manuale con attenzione, utilizzare l’unità seguendo
le linee guida di seguito elencate e attenersi a tutte le prescrizioni di sicurezza.
Nell’imballo del SITALI CXOM 180 sono inclusi 2 raccordi di scarico condensa e 2 tappi.
ATTENZIONE
Qualorasirileviun’anomaliadifunzionamento,scollegareilprodottodallareteelettricaecontattareimmediatamenteun
tecnico qualificato.

4
602
536
66.25
Ø125
1036,5
904
738
240
408128
158 374374
645
223
66,25
17
66,25
353 232319
269
259
243
3.3 Connessioni delle tubazioni
3.5 Etichetta dati
3.4 Spazio richiesto
Assicurarsi che attorno all’unità vi sia spazio sufficiente per lo svolgimento delle attività di manutenzione (accessibilità ai filtri e
alla scatola collegamenti elettrici e rimozione dei pannelli di ispezione laterali e frontali).
3.2 Dimensioni e Peso
AIngresso aria dall’esterno
BEspulsione aria verso l’esterno
CAria fornita all’interno
DAria estratta dall’interno
EScarico condensa invernale
FScarico condensa estivo
Fig.3.c Etichetta dati
EXTRACT
SUPPLY
INTAKE
EXHAUST
vista lato filtri
A
B
D
C
E F
1036,5
9
10
Peso Kg
20
SCATOLA COLLEGAMENTI ELETTRICI
602
536
66.25
Ø125
1036,5
904
738
240
408128
158 374374
645
223
66,25
17
66,25
353 232319
269
259
243
vista lato filtri
904
738
66,25
240
536
602
645
Ø125
374 374
158 10
9
353 319 232 66,2566,25
243
259
269
223 17
Dimensioni in mm.
128 408

5
4 TRASPORTO E STOCCAGGIO
Il prodotto è fornito in una scatola di cartone.
Il prodotto deve essere stoccato e trasportato in modo che sia sempre protetto da danni fisici che possono guastare le bocche,
la carcassa, il display, ecc...
Deve essere coperto in modo che la polvere, la pioggia e la neve non possano entrare e danneggiare l’unità e i suoi componenti.
ATTENZIONE
Assicurarsi che le avvertenze e le precauzioni indicate nel Capitolo 2 siano attentamente lette, comprese e rispettate!
5 INSTALLAZIONE
Questasezionedescrivecomeinstallarel’unitàcorrettamente.
L’unità deve essere installata seguendo queste istruzioni.
5.1 Rimozione dell’imballo
Verificare che l’unità (e gli eventuali accessori) siano conformi a quanto ordinato prima di procedure all’installazione. Eventuali
discrepanze rispetto a quanto ordinato devono essere comunicate al fornitore.
5.2 Dove/come installarlo
•TutteleunitàSITALIsonointeseperinstallazioneall’interno,inzoneriscaldate.
•L’unitàdeveessereinstallataorizzontalmente.
•Montarel’unitàsusupercipiane(softto).
•E’importantechel’unitàsiacompletamentepostaalivelloprimadiessereattivata.
•E’preferibileposizionarel’unitàinunastanzaseparata(ades.magazzino,lavanderiaosimilare).
•Scegliendolazonaprestareattenzionechel’unitàrichiedediunamanutenzioneperiodicaecheilpannellodiispezionedeve
rimane facilmente accessibile.
•Lasciarespazioliberoperl’aperturadelpannelloeperl’estrazionedeiprincipalicomponenti(§3.4).
•Laboccadiimmissionedell’ariaesternadeveessere,sepossibile,posizionatanellatonordoestdell’edicioecomunque
lontana da altre bocche di espulsione, ad esempio quelle previste di estrattori installati in cucina o in lavanderia.
•Lastrutturaèprovvistadi2foripredispostiperscaricarelacondensaincasodiinstallazioneasoffitto.Assicurarsidichiudere
e sigillare il foro che non viene eventualmente utilizzato tramite i tappi forniti per garantire la tenuta all’acqua e all’aria.
5.3 Installazione a soffitto
L’unità deve essere installata come segue.
E’ importante che l’unità sia in posizione orizzontale affinché lo scarico condensa funzioni appropriatamente.
ATTENZIONE
Assicurarsi che le avvertenze e le precauzioni indicate nel Capitolo 2 siano attentamente lette, comprese e rispettate!
Fig 5.a Fig. 5.b
Fig. 5.c Fig. 5.d
H=min. 60mm
Spirit level
Spirit level
H H
Livella a bolla d’aria
Livella a bolla d’aria

6
Fig. 5.e
5.a Preparare la superficie sulla quale l’unità deve essere montata. Assicurarsi che essa sia piana, livellata e che sia costruita
in modo da poter sostenere il peso dell’unità. Effettuare l’installazione conformemente a quanto richiesto dalle norme e
regolamenti locali in vigore.
5.bUtilizzareitasselli,tirantiolaviteriaappropriata(nonfornita)perssarel’unitàalsoftto.Siraccomandadimontarel’unità
utilizzando dei giunti antivibranti (non forniti).
5.cE’importantechel’unitàsiapostaperfettamenteinposizioneorizzontaleafnchéloscaricocondensafunzioniappropriatamente.
5.dCollegareiraccordidiscaricodellacondensaai2puntididrenaggiopostisulpannellodiaccesso:eventualmentechiuderee
sigillare il foro che non viene utilizzato tramite i tappi forniti (2 per ciascun foro). Assicurarsi che la tenuta all’acqua e all’aria
sia sempre garantita. L’aggancio degli scarichi condensa deve essere eseguito in modo da essere scollegato con facilità per
agevolarel’asportazionedelpannellod’accessoquandosirendenecessarialamanutenzionedelpaccoscambiatore.Untubo
sifonato (o similare) deve essere previsto sul canale di scarico.
5.e Connettere l’unità al sistema di tubazioni. Assicurarsi che vengano utilizzati tutti gli accessori necessari per realizzare un
sistemadiventilazionefunzionale.Collegareelettricamentel’unitàcomeindicatonel§5.4.Vericarechesiattivicorrettamente.
Ø125
Ø125

7
Fig. 5.g COMANDO-S
(accessorio su richiesta)
III
Fig. 5.f Collegamento cavi
ATTENZIONE
Assicurarsi che l’interruttore generale dell’impianto sia spento prima di qualsiasi operazione di installazione, manutenzione
ordinaria o straordinaria o collegamento elettrico!
ATTENZIONE
L’installazione e la manutenzione dell’unità e del sistema di ventilazione completo deve essere eseguito da un installatore
autorizzato e in conformità alle leggi e ai regolamenti vigenti.
5.4 Collegamenti elettrici
L’unità necessita della messa a terra.
I collegamenti interni del SITALI CXOM 180 sono eseguiti durante l’assemblaggio in fabbrica.
L’unitàvienefornitapre-cablatacon:
-cavodialimentazione(3li:marrone,blu,giallo/verde).
-cavodicollegamentoacomandoesternoCOMANDO-S(4li:verde,marrone,giallo,bianco).
Settaggiodifabbrica:velocità1impostataal40%,velocità2impostataal70%evelocità3impostataal100%.
GIALLO (A)
BIANCO (B)
MARRONE (+12V)
VERDE (GND)
CONTROLLO
BLU
GIALLO/VERDE
MARRONE
RESET FILTRO
ALIMENTAZIONE
N L
COMANDO-S
L1
1 1
L L
S1 S2 S3
II
I

8
0
50
100
150
200
250
300
350
400
450
500
020 40 60 80 100 120 140 160 180 200 220
100%
80%
60%
40%
20%
6 MESSA IN SERVIZIO
6.1 Settaggio velocità dei ventilatori
Lavelocitàdeiventilatoripuòessereregolatadurantel‘installazioneinbasealtassodiventilazionerichiesta.
La figura 6. a rappresenta la curva di prestazione alle diverse regolazioni del segnale 0-10V fornito ai motori. L’assorbimento
indicato si riferisce ai 2 motori.
La tabella 6. b indica l’efficienza del pacco scambiatore e la condensa prodotta in diverse condizioni climatiche, per aiutare la
decisione, demandata al progettista o all’installatore dell’impianto, di collegare uno o entrambi gli scarichi condensa.
Unaelevataproduzionedicondensaèconseguenzadirettadielevataefcienzaedelgradodiumidità.
La tabella 6. c indica i livelli sonori alle diverse velocità.
Tabella. 6.b Efficienza termica dello scambiatore e produzione media acqua di condensa.
T R. H. T R. H. ᶯH
2
OᶯH
2
OᶯH
2
OᶯH
2
O
°C % °C % % kg/h % kg/h % kg/h % kg/h
-18 60 20 30 94,5 0,16 86,5 0,27 83,3 0,38 77,0 0,46
-18 70 20 40 94,0 0,21 90,8 0,41 86,0 0,58 78,8 0,71
-18 80 20 50 94,1 0,27 89,6 0,52 86,1 0,75 81,6 0,95
-10 60 20 30 94,2 0,10 87,8 0,17 84,9 0,23 81,2 0,28
-10 70 20 40 92,9 0,15 90,6 0,29 85,9 0,40 80,1 0,49
-10 80 20 50 95,4 0,21 91,1 0,40 84,1 0,54 82,2 0,71
0 50 20 30 91,9 0,01 84,0 0,00 79,6 0,00 73,1 0,00
0 60 20 40 93,0 0,06 88,5 0,10 83,0 0,12 79,1 0,12
0 70 20 50 92,8 0,11 87,6 0,19 83,3 0,26 82,2 0,32
10 50 20 40 92,3 0,00 86,0 0,00 80,6 0,00 76,0 0,00
10 60 20 50 92,9 0,00 85,8 0,00 80,7 0,00 76,1 0,00
10 70 20 60 91,8 0,02 86,8 0,03 80,6 0,03 76,4 0,01
35 60 26 50 91,1 0,00 84,8 0,00 77,6 0,00 77,9 0,00
35 70 26 55 93,9 0,04 87,1 0,08 85,3 0,10 76,4 0,10
35 80 26 60 96,2 0,09 90,6 0,17 87,8 0,24 83,2 0,30
40 60 26 50 95,0 0,08 88,2 0,14 87,1 0,18 80,1 0,21
40 70 26 55 94,5 0,14 91,6 0,26 85,3 0,36 86,9 0,47
40 80 26 60 96,7 0,20 95,0 0,37 90,0 0,53 84,7 0,66
ESTERNO INTERNO 50 m³/h 100 m³/h 150 m³/h 200 m³/h
ESTERNO INTERNO
Pressione statica - Pa
Portata d’aria - m3/h
Posizione
Trimmer
Velocità
%W max m3/h max
A 20 10 24
B 40 18 67
C 53 28 100
D 60 36 117
E 70 47 139
F 80 68 168
G 100 105 209
Fig. 6.a Curva di immissione in accordo al Reg. 1253/2014 (ErP).
A
B
C
D
E
F
G
TRIMMER

9
Tabella 6.c Emissionisonore:IdatidB(A)sonovalorimediinpropagazionesfericaincampoliberoeriportatiascopocomparativo.
6.2 Prima di avviare il sistema
Adinstallazioneultimata,primadiavviarel’unitàvericateche:
•Iltrisianocorrettamenteinseriti.
•L’unitàsiainstallataconformementeaquantoindicatoinquestomanuale.
•Icollegamentielettricidell’unitàsianostatieseguiticorrettamente.
•Eventualiserrandeesterneoinestrazioneeisilenziatorisianoinstallatiecheleconnessionialletubazionisianocorrette.
•Tuttiicondottisianosufcientementeisolatieinstallatiinconformitàallenormeeregolamentilocaliinvigore.
•L’ingresso dell’ariaesterna siaposizionato ad unadistanza sufcienteda fonti diinquinamento (estrattorifumidi cottura,
sistemi di aspirazione centralizzata o similare).
•L’unitàsiastatacongurataemessainserviziocorrettamente.
Velocità100%
Lw dB - LIVELLO DI POTENZA SONORA PER BANDA DI OTTAVA Lp dB(A)
63 125 250 500 1 K 2 K 4 K 8K Tot @3m
Lato immissione aria dall’esterno (Intake) 57 62 69 64 58 56 49 46 71 45
Lato immissione aria verso l’interno (Supply) 56 62 65 61 55 50 40 31 68 41
Lato estrazione aria dall’interno (Extract) 57 61 65 60 55 49 41 32 68 41
Lato espulsione aria verso l’esterno (Exhaust) 59 64 68 62 57 57 54 47 71 44
Involucro (Breakout) 56 61 64 59 58 50 40 35 68 41
Velocità80%
Lw dB - LIVELLO DI POTENZA SONORA PER BANDA DI OTTAVA Lp dB(A)
63 125 250 500 1 K 2 K 4 K 8K Tot @3m
Lato immissione aria dall’esterno (Intake) 55 59 65 60 53 50 44 40 67 41
Lato immissione aria verso l’interno (Supply) 55 59 62 57 51 44 35 28 65 37
Lato estrazione aria dall’interno (Extract) 55 58 62 55 51 43 35 28 65 37
Lato espulsione aria verso l’esterno (Exhaust) 58 61 65 58 53 52 49 41 68 40
Involucro (Breakout) 55 58 60 55 53 45 35 28 64 37
Velocità60%
Lw dB - LIVELLO DI POTENZA SONORA PER BANDA DI OTTAVA Lp dB(A)
63 125 250 500 1 K 2 K 4 K 8K Tot @3m
Lato immissione aria dall’esterno (Intake) 52 55 61 51 45 42 36 31 63 34
Lato immissione aria verso l’interno (Supply) 51 54 56 47 42 37 27 25 59 30
Lato estrazione aria dall’interno (Extract) 51 54 57 46 42 35 27 23 60 30
Lato espulsione aria verso l’esterno (Exhaust) 52 57 61 49 45 44 40 32 63 34
Involucro (Breakout) 51 54 55 45 44 37 29 24 59 29
Velocità40%
Lw dB - LIVELLO DI POTENZA SONORA PER BANDA DI OTTAVA Lp dB(A)
63 125 250 500 1 K 2 K 4 K 8K Tot @3m
Lato immissione aria dall’esterno (Intake) 47 50 50 42 35 32 25 22 54 24
Lato immissione aria verso l’interno (Supply) 47 48 48 38 33 27 22 20 53 21
Lato estrazione aria dall’interno (Extract) 47 49 48 37 33 25 20 20 53 21
Lato espulsione aria verso l’esterno (Exhaust) 49 51 54 40 36 34 28 23 57 26
Involucro (Breakout) 47 48 46 37 34 30 22 19 52 21

10
7 FUNZIONAMENTO
ATTENZIONE
Assicurarsi che le avvertenze e le precauzioni indicate nel Capitolo 2 siano attentamente lette, comprese e rispettate!
7.1 Funzionamento a 3 velocità con comando COMANDO-S (accessorio su richiesta)
L’unità funziona alla velocità stabilita agendo sugli interruttori “S1”, “S2” e “S3” del comando COMANDO-S (accessorio Fig. 5.g).
Lavelocità1vieneimpostatainfabbricaal40%:senecessariopuòessereregolataagendosultrimmer“V1”internoallascatola
morsettiera.
Lavelocità2vieneimpostatainfabbricaal70%:senecessariopuòessereregolataagendosultrimmer“V2”internoallascatola
morsettiera.
Lavelocità3èlavelocitàmassimachel’unitàpuòraggiungere.
L’interruttore“S3”permettediattivareilbypass-§7.3.
7.2 Funzionamento Anti-frost
L’unità è provvista di un termistore che, quando necessario, riduce la velocità del ventilatore di immissione per evitare che si formi
ghiaccio nello scambiatore, cosa che danneggerebbe irreparabilmente lo scambiatore stesso.
7.3 Funzionamento Bypass
Il SITALI CXOM 180 è provvisto di un bypass fisico che permette di mitigare lo scambio di calore quando le combinazioni delle
temperature interne ed esterne sono tali da non rendere consigliabile che lo scambio avvenga.
IlBypasspuòessereattivatomediantel’appositointerrutore“S3”integratonelCOMANDO-S.
“S1” “S2” Funzionamento
O O OFF
I O Velocità 1
O II Velocità 2
I II Velocità 3
S1 S2 S3
II
I
“S3” Funzionamento
Recupero calore
Bypass

11
8 MANUTENZIONE ORDINARIA E STRAORDINARIA
8.2 Descrizione dei Componenti
Ventilatori
I ventilatori sono costituiti da motori a rotore esterno di tipo EC che possono essere controllati continuamente ciascuno tra il
10-100%.Icuscinettiasferarimangonolubricatipertuttalalorodurataenonnecessitanodimanutenzione.Senecessarioè
possibile scollegare e sostituire i ventilatori con estrema facilità.
Filtri
L’unitàéprovvistadi2ltriditipoG4postisullatoimmissioneedestrazione.
Durante le operazioni di manutenzione ordinaria essi necessitano di essere puliti regolarmente (e sostituiti se intasati). I filtri di
ricambio possono essere acquistati presso il vostro installatore o rivenditore.
Pacco scambiatore
L’unitàéprovvistadiscambiatoreapiastreadaltissimaefcienza,ditipocontro-corrente.Latemperaturadell’ariainimmissione
si mantiene stabile senza il bisogno di aggiungere ulteriore calore. Il pacco scambiatore è rimovibile per la pulizia e la manutenzione
durante l’operazione di manutenzione straordinaria.
Scarico condensa
A seconda del tasso di umidità relativo presente nell’aria estratta, può formarsi condensa sulle superci fredde del pacco
scambiatore, su un lato in inverno e sull’altro lato in estate (Tabella. 6.b). L’acqua di condensa è espulsa attraverso i raccordi di
scarico condensa.
Termistore
La sonda di temperatura attiva o meno le funzioni che dipendono dalla combinazione delle temperature esterne e interne.
8.1 Lista componenti
La manutenzione ordinaria può essere eseguita dall’utente.
La manutenzione straordinaria deve essere eseguita unicamente da un installatore autorizzato e in conformità alle
norme e regolamenti locali in vigore.
Per qualunque quesito relativo all’installazione, utilizzo, manutenzione ordinaria e straordinaria dell’unità rivolgetevi al vostro
installatore o luogo di acquisto!
ATTENZIONE
Assicurarsi che le avvertenze e le precauzioni indicate nel Capitolo 2 sia attentamente lette, comprese e rispettate!
Fig. 8.a Componenti interni
3
1
2
4
5
6
7
4
8
12 9
10
11
8
1
2
3
4
5
6
7
8
9
FILTRO G4 - ARIA ESTRATTA DALL’INTERNO
FILTRO G4 - ARIA IMMESSA DALL’ESTERNO
SCAMBIATORE
RACCORDO SCARICO CONDENSA
TERMISTORE
VENTILATORE DI IMMISIONE
VENTILATOREDIESPULSIONE
VASSOIO RACCOGLI CONDENSA
SCATOLA COLLEGAMENTI ELETTRICI
CAVO DI CONTROLLO
CAVO DI ALIMENTAZIONE
PULSANTELUMINOSO
10
11
12

12
• Tenere la superficie dell’unità pulita dalla polvere.
• Ogni 3 mesi (periodo fisso) l’unità avvisa l’utente, tramite segnalazione visiva (luce rossa), di effettuare la manutenzione del
ltro.Lanecessitàdieseguirequestaoperazionepuòvariaredacasoincasoasecondadellecondizioniambientaliinterne
ed esterne.
• Pulire i filtri con un aspirapolvere come illustrato nelle seguenti immagini (Fig. 8.g-h-i-l).
• Tenendo premuto il pulsante luminoso dedicato per almeno 3 secondi, la temporizzazione si riattiva (Fig. 8.m).
I filtri devono essere sostituiti ogni anno.
8.4 Manutenzione straordinaria
ATTENZIONE
Assicurarsi che l’interruttore generale dell’impianto sia spento prima di qualsiasi operazione di installazione, manutenzione
ordinaria o straordinaria o collegamento elettrico!
ATTENZIONE
L’installazione e la manutenzione dell’unità e del sistema di ventilazione completo deve essere eseguito da un installatore
autorizzato e in conformità alle leggi e ai regolamenti vigenti.
8.3 Manutenzione ordinaria
•Tenere la superficie dell’unità pulita dalla polvere.
•Ogni 3 mesi (periodo fisso) l’unità avvisa l’utente, tramite segnalazione visiva (luce rossa), di effettuare la manutenzione del
ltro.Lanecessitàdieseguirequestaoperazionepuòvariaredacasoincasoasecondadellecondizioniambientaliinterneed
esterne.
•Pulire i filtri con un aspirapolvere come illustrato nelle seguenti immagini (Fig. 8.b-c-d-e).
•Tenendo premuto il pulsante luminoso dedicato per almeno 3 secondi, la temporizzazione si riattiva (Fig. 8.f).
•I filtri devono essere sostituiti ogni anno.
ATTENZIONE
Assicurarsi che l’interruttore generale dell’impianto sia spento prima di qualsiasi operazione di installazione, manutenzione
ordinaria o straordinaria o collegamento elettrico!
Fig. 8.eFig. 8.d
Fig. 8.c
Fig. 8.b
Fig. 8.f

13
Fig. 8.n Fig. 8.o
Fig. 8.p
Fig. 8.l
Fig. 8.i
Fig. 8.q
Fig. 8.r
Fig. 8.h
Fig. 8.g
Fig. 8.m
• Pulireloscambiatoreogniannoconunaspirapolvere.Lanecessitàdieseguirequestaoperazionepuòvariaredacasoincasoa
seconda delle condizioni ambientali interne ed esterne e della frequenza con la quale vengono puliti i filtri. Per estrarre il pacco
scambiatore sbloccare l’apposita staffa di fissaggio tramite la vite gialla(Fig. 8.g-n-o-p-q-r).

14
8.5 Risoluzione guasti
I ventilatori non si attivano
1. Verificare che l’unità sia sotto tensione.
2. Verificare che tutti i collegamenti funzionino correttamente (collegamenti nella scatola collegamenti elettrici e al gruppo dei
ventilatori in immissione ed estrazione).
3. Se solo il ventilatore in immissione non funziona e se la temperatura esterna è inferiore allo zero, potrebbe essere intervenuto
iltermostatoantigelo:attenderecheiltermostatosidisattivi.
Volume d’aria ridotto
1. Verificare la regolazione della velocità dei ventilatori nella scatola collegamenti elettrici o sui comandi remoti.
2. Verificare i filtri. E’ necessario cambiarli?
3. Verificare il sistema di diffusione dell’aria. E’ necessario resettare o pulire le griglie/diffusori?
4. Verificare i ventilatori e lo scambiatore. E’ necessario pulirli?
5. Verificare se l’ingresso e l’uscita dell’aria sono intasati.
6. Verificare il sistema di tubazioni in caso sia danneggiato o si sia accumulato dello sporco.
Ventilatori rumorosi/vibrazioni
1. Verificare le ventole dei ventilatori. E’ necessario pulirle?
2. Verificare che i ventilatori siano ben fissati all’interno dell’unità.
Eccessivo rumore dell’aria
1. Verificare la regolazione della velocità dei ventilatori nella scatola collegamenti elettrici o sui comandi remoti.
2. Verificare griglie e diffusori. E’ necessario resettare o pulire le griglie/diffusori?
Gorgoglio
1.Ilsistemadiscaricodellacondensanonéstatossatocorrettamente.
2. Il sistema di scarico della condensa sotto l’unità contiene troppo poca acqua e deve essere riempito.
Odori spiacevoli
1.Ilsistemadiscaricodellacondensanonéstatossatocorrettamente.
2. Il sistema di scarico della condensa sotto l’unità contiene troppo poca acqua e deve essere riempito.
3. Verificare i filtri. E’ necessario cambiarli?
4. Verificare il sistema di tubazioni, le griglie e i diffusori. E’ necessario pulirli?
Perdita d’acqua nelle vicinanze dell’unità
1.Ilsistemadiscaricodellacondensanonéstatoinstallatocorrettamente.E’necessariocontrollarlo?
2.Ilsistemadiscaricodellacondensaésporco.E’necessariopulirlo?
Informativa sullo smaltimento delle unità a fine vita.
QuestoprodottoèconformealleDirettivaEU2002/96/EC.
Il simbolo del cassonetto barrato riportato sull’apparecchiatura indica che il prodotto alla fine della propria vita
utile deve essere raccolto separatamente dagli altri rifiuti. L’utente dovrà, pertanto, conferire l’apparecchiatura
giuntaafinevita agliidoneicentri diraccoltadifferenziata deirifiutielettronici edelettrotecnici,oppure riconsegnarla
al rivenditore al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente.
L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dimessa al riciclaggio,al trattamento
e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla
salute e favorisce il riciclo dei materiali di cui è composta l’apparecchiatura.
Losmaltimentoabusivodelprodottodapartedell’utentepuòimplicaresanzioniamministrativeprevistedalla
normativa vigente.
9 SMALTIMENTO E RICICLAGGIO

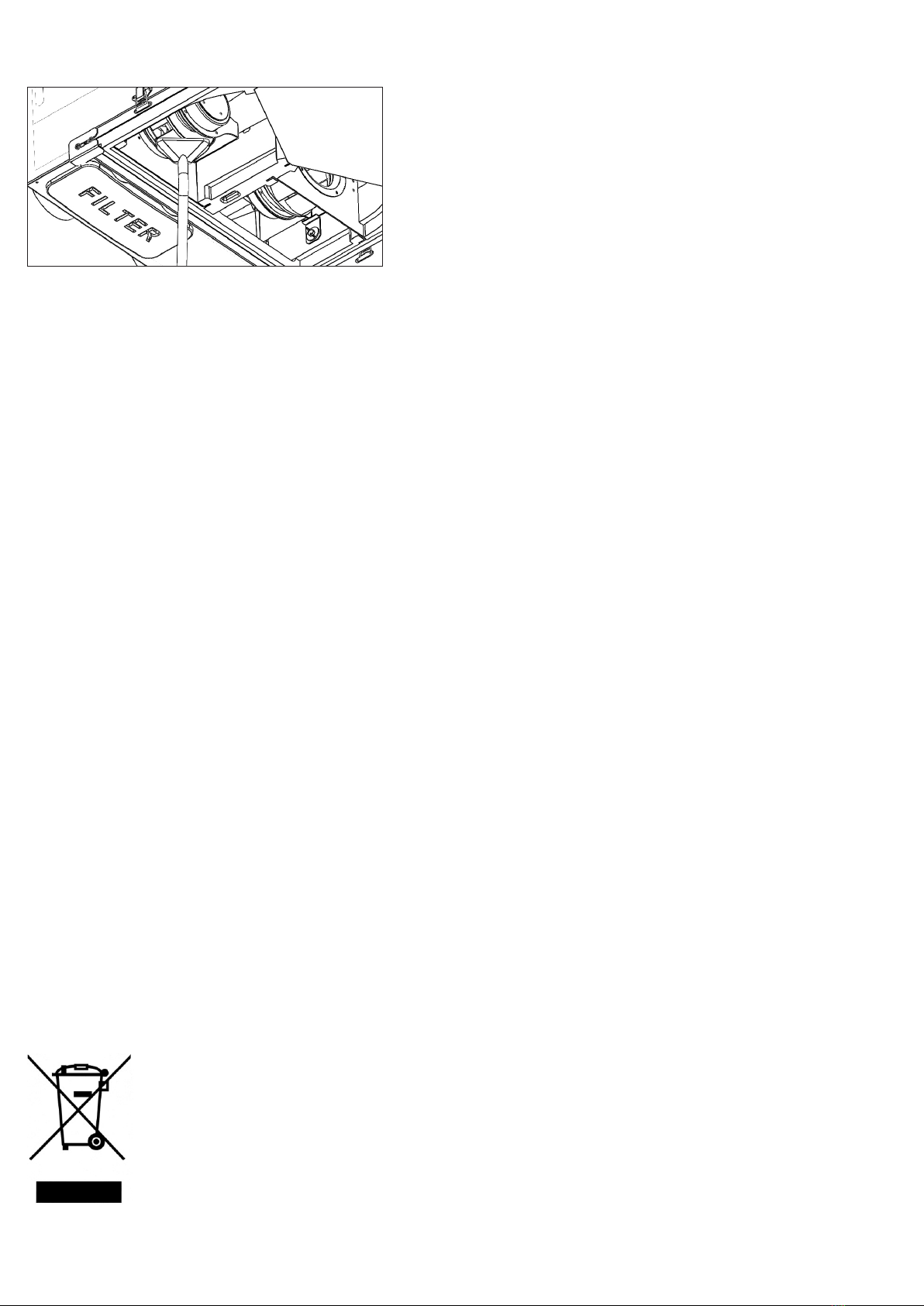

Fig. 8.s
• Pulireiventilatoriogniannoconunaspirapolvere.Lanecessitàdieseguirequestaoperazionepuòvariaredacasoincasoa
seconda delle condizioni ambientali interne ed esterne. Non rimuovere mai le graffette di bilanciatura sul motore (Fig. 8.g-n-
o-s).

15
G
Read this manual carefully before using the product and keep it in a safe place for reference as necessary.
This product was constructed up to standard and in compliance with regulations relating to electrical equipment and must be
installed by technically qualified personnel.
The manufacturer assumes no responsibility for damage to persons or property resulting from failure to observe the instructions
contained in this manual.
1 Index 15
2 Precautions 16
3 Product information 16
3.1 General 16
3.2 Dimensions and Weight 17
3.3 Duct connections 17
3.4 Space required 17
3.5 Rating label 18
4 Transport and Storage 18
5 Installation 18
5.1Unpacking 18
5.2 Where/how to install 18
5.3 Ceiling installation 18
5.4 Electric connections 20
6 Commissioning 21
6.1 Setting Fan speed 21
6.2 Before Starting the System 22
7 Operation 33
7.1 Three speed operation with COMANDO-S remote controller (accessory on request) 23
7.2 Anti-frost functionality 23
7.3 Bypass functionality 23
8 Maintenance and service 24
8.1 Components list 24
8.2 Description of Components 24
8.3 Maintenance 25
8.4 Service 25
8.5 Troubleshooting 27
9 Disposal and Recycling 27
10 ErP Product Fiche 28
1 INDEX
SITALI CXOM 180
Heat Recovery Ventilation Unit

16
2 PRECAUTIONS
WARNING
Make sure that the mains supply to the unit is disconnected before performing any installation, service, maintenance or
electrical work!
WARNING
The installation and service of the unit and complete ventilation system must be performed by an authorized installer and in
accordance with local rules and regulations.
Transport and storage
•Donotleavethedeviceexposedtoatmosphericagents(rain,sun,snow,etc.).
•Ductconnections/ductendsmustbecoveredduringstorageandinstallation.
Installation
•Afterremovingtheproductfromitspackaging,verifyitsconditions.Donotleavepackagingwithinthereachofchildrenor
people with disabilities.
•Bewareofsharpedges.Useprotectivegloves.
•Thedeviceshouldnotbeusedasanactivatorforwaterheaters,stoves,etc.,norshoulditdischargeintohotair/fumevent
ducts deriving from any type of combustion unit or tumble dryer. It must expel air outside via its own special duct.
•Iftheenvironmentinwhichtheproductisinstalledalsohousesafuel-operatingdevice(waterheater,methanestoveetc.,that
is not a “sealed chamber” type), it is essential to ensure adequate air intake, to ensure good combustion and proper equipment
operation.
•Theelectricalsystemtowhichthedeviceisconnectedmustcomplywithlocalregulations.
•Beforeconnectingtheproducttothepowersupplyorthepoweroutlet,ensurethat:
- the data plate (voltage and frequency) correspond to those of the electrical mains
- the electrical power supply/socket is adequate for maximum device power.
•Forinstallationanomnipolarswitchshouldbeincorporatedinthexedwiring,inaccordancewiththewiringrules,toprovide
a full disconnection under overvoltage category III conditions (contact opening distance equal to or greater than 3mm).
Use
•Thedeviceshouldnotbeusedforapplicationsotherthanthosespeciedinthismanual.
•Thisappliancecanbeusedbychildrenagedfrom8yearsandaboveandpersonswithreducedphysical,sensoryormental
capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the
appliance in a safe way and understand the hazards involved. Children shall not play with the appliance.
Cleaning and user maintenance shall not be made by children without supervision.
•Donottouchtheappliancewithwetordamphands/feet.
•The device is designed to extract clean air only, i.e. without grease, soot, chemical or corrosive agents, or ammable or
explosive mixtures.
•Donotusetheproductinthepresenceofinammablevapours,suchasalcohol,insecticides,gasoline,etc.
•The system should operate continuously, and only be stopped for maintenance/service.
•Donotobstructductsorgrillestoensureoptimumairpassage.
•Donotimmersethedeviceoritspartsinwaterorotherliquids.
•Operatingtemperature:0°Cupto+40°C.
Service
•Althoughthemainssupplytotheunithasbeendisconnectedthereisstillriskforinjuryduetorotatingpartsthathavenotcome
to a complete standstill.
•Bewareofsharpedges.Useprotectivegloves.
•Useoriginalsparepartsonlyforrepairs.
3 PRODUCT INFORMATION
3.1 General
ThisistheInstallation,UseandMaintenanceManualoftheheatrecoveryventilationunits,modelSITALICXOM180.
This manual consists of basic information and recommendations concerning installation, commissioning, use and service
operations to ensure a proper fail-free operation of the unit.
The key to proper, safe and smooth operation of the unit is to read this manual thoroughly, use the unit according to given
guidelines and follow all safety requirements.
The SITALI CXOM 180 is supplied with 2 condensation elbows and 2 plugs for water drainage.
WARNING
If any abnormality in operation is detected, disconnect the device from the mains supply and contact a qualified technician
immediately.

17
3.2 Dimensions and Weight
3.5 Rating label
3.4 Space required
Make sure that enough space is left around the unit to allow easy maintenance (access to filters, terminal box and inspection
panel removal).
Fig.3.b Rating label
602
536
66.25
Ø125
1036,5
904
738
240
408128
158 374374
645
223
66,25
17
66,25
353 232319
269
259
243
3.3 Duct connections
AIntake air from outiside
BExhaust air to outside
CSupply air to inside
DExtract air from inside
EWinter condensation drainage
FSummer condensation drainage
EXTRACT
SUPPLY
INTAKE
EXHAUST
filter side view
A
B
D
C
E F
1036,5
9
10
Weight Kg
20
TERMINAL BOX
602
536
66.25
Ø125
1036,5
904
738
240
408128
158 374374
645
223
66,25
17
66,25
353 232319
269
259
243
filter side view
904
738
66,25
240
536
602
645
Ø125
374 374
158 10
9
353 319 232 66,2566,25
243
259
269
223 17
Dimensions in mm.
128 408

18
4 TRANSPORT AND STORAGE
The appliance is delivered in one carton box.
The appliance should be stored and transported in such a way that it is protected against physical damage that can harm spigots,
casing, display etc...
It should be covered so that dust, rain and snow cannot enter and damage the unit and its components.
WARNING
Make sure that specific warnings and cautions in Chapter 2 “Precautions” are carefully read, understood and applied!
5 INSTALLATION
This section describes how to install the unit correctly.
The unit must be installed according to these instructions.
5.1 Unpacking
Verify that the unit (and eventual accessories) delivered is according to order before starting the installation. Any discrepancies
from the ordered equipment must be reported to the supplier.
5.2 Where/how to install
•All SITALI units are meant for indoor installation in a heated space.
•The unit must always be mounted horizontally.
•Mount the unit on flat surface (ceiling).
•It’s important that the unit is completely leveled before it is put into operation.
•Place the unit preferably in a separate room (e.g. storage, laundry room or similar).
•When choosing the location it should be kept in mind that the unit requires maintenance regularly and that the inspection door
should be easily accessible.
•Leavefreespaceforopeningtheremovablepanelandforremovalofthemaincomponents(§3.4).
•The outdoor air intake of the building should if possible be put in the northern or eastern side of the building and away from
other exhaust outlets like kitchen fan exhausts or laundry room outlets.
•The unit casing is provided with 2 drainage holes to be used for condensation drainage. Make sure that the not-used hole is
tightly closed with the supplied plugs to provide water and air tightness.
5.3 Ceiling installation
The unit must be installed in the following position.
It is important that the unit is completely flat in order for the condensation drainage to work properly.
WARNING
Make sure that specific warnings and cautions in Chapter 2 “Precautions” are carefully read, understood and applied!
Fig 5.a Fig. 5.b
Fig. 5.c Fig. 5.d
H=min. 60mm
Spirit level
Spirit level
H H
Spirit level
Spirit level

19
Fig. 5.e
5.a Preparethesurfacewheretheunitistobemounted.Makesurethatthesurfaceisat,leveledandthatitsupportstheweight
of the unit. Perform the installation in accordance with local rules and regulations.
5.b Useappropriateplugsandrodsorscrews(notsupplied)toxtheunittotheceiling.Itisrecommendedtottheunitwith
anti-vibration mounts (not supplied).
5.c Assurethattheunitiscompletelyatoncemountedtotheceiling,forthecondensationdrainagetofunctionproperly.
5.dConnectthecondensationelbow(s)tothedrainagehole(s)ontheaccesspanel:incasecloseandsealthenon-usedhole
with the supplied plugs (2 plugs each hole). Make sure of water and air tightness of all connections. The condensation pipe
connection must be done in a way that makes easy to remove the access panel for the service operation. It is recommended
touseaU-bend(orsimilar)inthecondensationdrainagepipe.
5.e Connect the unit to the duct system. Make sure that all necessary accessories are used to create a functional ventilation
solution. Connecttheunitelectricallyaccordingto§5.4.Checkthatitstartsupcorrectly.
Ø125
Ø125

20
WARNING
Make sure that the mains supply to the unit is disconnected before performing any installation, service, maintenance or
electrical work!
WARNING
The installation and service of the unit and complete ventilation system must be performed by an authorized installer and in
accordance with local rules and regulations.
5.4 Electric Connections
The unit must be earthed.
The SITALI CXOM 180 is wired internally from factory. Figures below show the wiring diagrams.
Unitcomespre-wiredwith:
-mainssupplycable(3-core:brown,blue,yellow/green).
-speedselectioncable,forconnectiontoCOMANDO-Saccessory(4-core:green,brown,yellow,white).
Factorysettings:speed1setat40%,speed2setat70%andspeed3setat100%.
Fig. 5.f Electrical connection
Fig. 5.g COMANDO-S
(accessory on request)
III
YELLOW (A)
WHITE (B)
BROWN (+12V)
GREEN (GND)
CONTROL
BLUe
YELLOW/GREEN
BROWN
FILTER RESET
POWER
SUPPLY
N L
COMANDO-S
L1
1 1
L L
S1 S2 S3
II
I
