E-SCOOTER STROOT
Descubre tu nuevo E-Scooter Olsson
Gracias por habernos elegido.
Para poner en funcionamiento tu
E-Scooter y empezar a disfrutar de
una experiencia enriquecedora, lea
atentamente este manual.
MARATHON/ZEBRA/RHINO/99%BLACK
MANUAL DE USUARIO Y GARANTIA
Bienvenido a la familia

LE ACONSEJAMOS LEA MUY ATENTAMENTE ESTE MANUAL ANTES DE
UTILIZAR SU E-SCOOTER
MANTENIMIENTO E-SCOOTER
CONSEJOS DE SEGURIDAD
Este manual está diseñado para brindarle la información necesaria para la puesta en
marcha, circulación y el mantenimiento, seguro de su nuevo E-Scooter.
Lea atentamente esta información para mantener al dia su E-Scooter.
Cada vez, que utilice su E-Scooter, le recomendamos mantenga limpia y secas las
ruedas, asi como sus ejes, dirección, manillar,palanca para plegar el manillar, display
(no mojar , ni limpiar con liquidos abrasivos).
Evite mojar su E-Scooter, esto le generará la pérdida de garantía.
El neumático debe reemplazarse cuando aparezca algún sintoma de desgaste o rotura,
contactando con el distribuidor para reemplazar el neumático-cubierta original.
Este producto no es un juguete. Utilice protecciones, (casco de cabeza, protección de
manos, codos y rodillas) a la hora de conducir su E-Scooter
No quite las manos del manillar, ni utilice el teléfono, mientras conduce.
No haga movimientos peligrosos ni conduzca con una sola mano mientras y mantenga
sus pies sobre los scooter
Antes de poner en circulación su E-Scooter, asegúrese de conocer la legislación de su
localidad. Este vehículo no puede circular por las aceras estrechas
En el e-scooter solo puede ir una persona. La legislación prohibe que vayan montado
mas de una persona.
Utilice solo accesorios originales de la marca.
No intente desmontar su E-scooter
Cuanto mayor sea la velocidad del scooter eléctrico, mayor será la distancia de frenado.
En algunas superficies lisas, el frenado de emergencia puede provocar el deslizamiento
del scooter, pérdida de equilibrio e incluso caída. Por lo tanto, durante la circulación
del scooter debe estar atento, circular a una velocidad adecuada, mantenerse a una
distancia segura de los peatones y / o con otros vehículos.
Mantenga su E-Scooter protegido de la lluvia y agua. Evite temperaturas extremas. No
exponga su E-Scooter al fuego.
No haga saltos con su E-Scooter
No cuelgue objetos pesados en el manillar
Inspeccione a fondo todo el dispositivo antes de cada viaje, y no circule con él, hasta
que haya corregido cualquier problema.
Cualquier E-Scooter que no funcione correctamente puede hacer que pierda el control.
No intente saltar un bordillo/elevación del terreno de más de 3 centímetros de
distancia, ya que pueden provocar daños en el conductor o el scooter.
Le recomendamos no utilizar su e-scooter en superficeis rugosas, tierra, ya que
incrementa la posibilidad de deterioro de los neumáticos.
No circule por charcos de agua con profundidad superior a 4cm.
No use este producto en un entorno con temperatura inferior a -5º.
El E-Scooter es un medio para desplazarse de manera individual. Nuestra tecnología
y procesos de producción son desarrollados y verificados con pruebas muy estrictas
para cada E-Scooter.
Circular el E-Scooter, sin seguir las indicaciones de este manual, puede ocasionar
daños a su E-Scooter, o lesiones.

Verifique si hay tornillos sueltos en el scooter. Si hay alguno aflojado, apriételo.
No coloque los scooters al sol o en otros lugares severamente húmedos durante mucho
tiempo; Por favor, mantenga limpios los scooters.
Mantenga limpio el disco de freno trasero, para evitar roturas.
Advertencia: No utilice alcohol, gasolina, queroseno u otras soluciones corrosivas,
disolventes químicos volátiles para limpiar el vehículo. De lo contrario, causará graves
daños a la estructura y/o los elementos internos. No lave el scooter eléctrico bajo una
fuerte presión de agua, incluso si el scooter está apagado
CARGA Y MANTENIMIENTO DE LA BATERIA LITIO
Le recomendamos que, antes de usar por primera vez su E-Scooter, cargue la batería al
completo: conecte el cargador a su E-Scooter a traves del conector situado en el lateral
derecho de la base del scooter y enchufe el cargador a la corriente. No desconecte el
equipo hasta que la bateria no esté cargada por complete. El visualizador de batería, le
indica la carga de bateria.
El tiempo de carga de la batería depende del amperaje que tenga cada batería,
pudiendo llegar a tardar hasta 7h (baterias de 14.000mAh)
Cuando la batería está inactiva por un tiempo prolongado, cárguela al menos una vez
al mes
Nota: El daño a la batería debido a la entrada de agua, colisión y otros factores no
normales, no está cubierto por la garantía.
El cargador esta provisto por una función de protección de carga, de modo que la
carga se detendrá automáticamente cuando la batería esté completamente cargada al
100%.
Conecte el cargador a la toma de la fuente de alimentación. (AC100V-240V)
Cuando el indicador del cargador está en rojo, indica que la batería se está cargando, y
cuando la luz del cargador se ilumina en verde, la batería está completamente llena
No utilice baterías de otras marcas para evitar daños.
No abra ni desmonte la batería para evitar descargas eléctricas. Evite el contacto con
objetos metálicos para evitar que ocurra un cortocircuito. De lo contrario, la batería
podría funcionar mal o podría dañar al usuario.
Se recomienda usar un adaptador AC, que viene en la configuración original del
dispositivo, para evitar que ocurra un accidente o incendio del vehículo.
Después de cada uso del dispositivo, cargue la batería para prolongar su vida útil.
Evite una descarga completa del dispositivo, para prolongar la vida útil de la batería.
Cuando use el dispositivo a temperatura ambiente normal, la batería podrá recorrer
una distancia mucho mayor y su rendimiento será mejor, pero si utiliza el scooter a
temperaturas inferiores a 0 grados, el rendimiento y la permeabilidad del vehículo
disminuirán.
Nota: un scooter completamente cargado funciona entre 120 y 180 días de tiempo de
espera. La batería tiene un chip inteligente, que almacena información sobre su carga-
descarga. Si no va a cargar la batería durante mucho tiempo, puede causar daños
graves, por lo que es imposible volver a cargar el dispositivo. Este tipo de daño no está
incluido en el servicio de garantía gratuito. (Precaución: no desmonte el dispositivo
por personas no autorizadas, ya que existe el riesgo de sufrir una descarga eléctrica o
lesiones graves como resultado de un cortocircuito).

CONTENIDO DE LA CAJA
COMPONENTES DEL E-SCOOTER
• Scooter Eléctrico
• Cargador
• Prolongador válvula rueda
• Llave Allen
• Manual de usuario

PRESTACIONES EQUIPOS
Modelos Marathon, Zebra y Rhino
MONTAJE DEL E-SCOOTER
8,5”
CON CAMARA INFLABLE
500W
ALUMINIO REFORZADO
SISTEMA SEGURIDAD REFORZADO
14.000 mAh Samsung (modelo Marathon)
7.800mAh (Rhino y Zebra)
6.600mAh (99%black)
hasta 50KM (modelo Marathon)
hasta 30KM (Rhino y Zebra)
hasta 24KM (99%Black)
varia según condiciones de usabilidad
hasta 7 horas (Marathon)
Rhino/Zebra/99%black 4 horas
SI
SI
SI
SI
e-ABS. REGENERATIVO
SI
13 - 15Kg (depende modelo)
hasta 25km (depende condiciones uso)
120KG
15º
1.
2.
3.
4.
RUEDA PULGADAS
TIPO RUEDA
MOTOR Máximo W
MATERIAL CUADRO
PLEGADO
BATERIA
AUTONOMIA
TIEMPO CARGA
DISPLAY
BLUETOTH
APP
LUZ DELANTERA/TRASERA
FRENO ELECTRICO
FRENO DISCO
PESO
VELOCIDAD
PESO MAX SOPORTADO
PENDIENTE MAXIMA

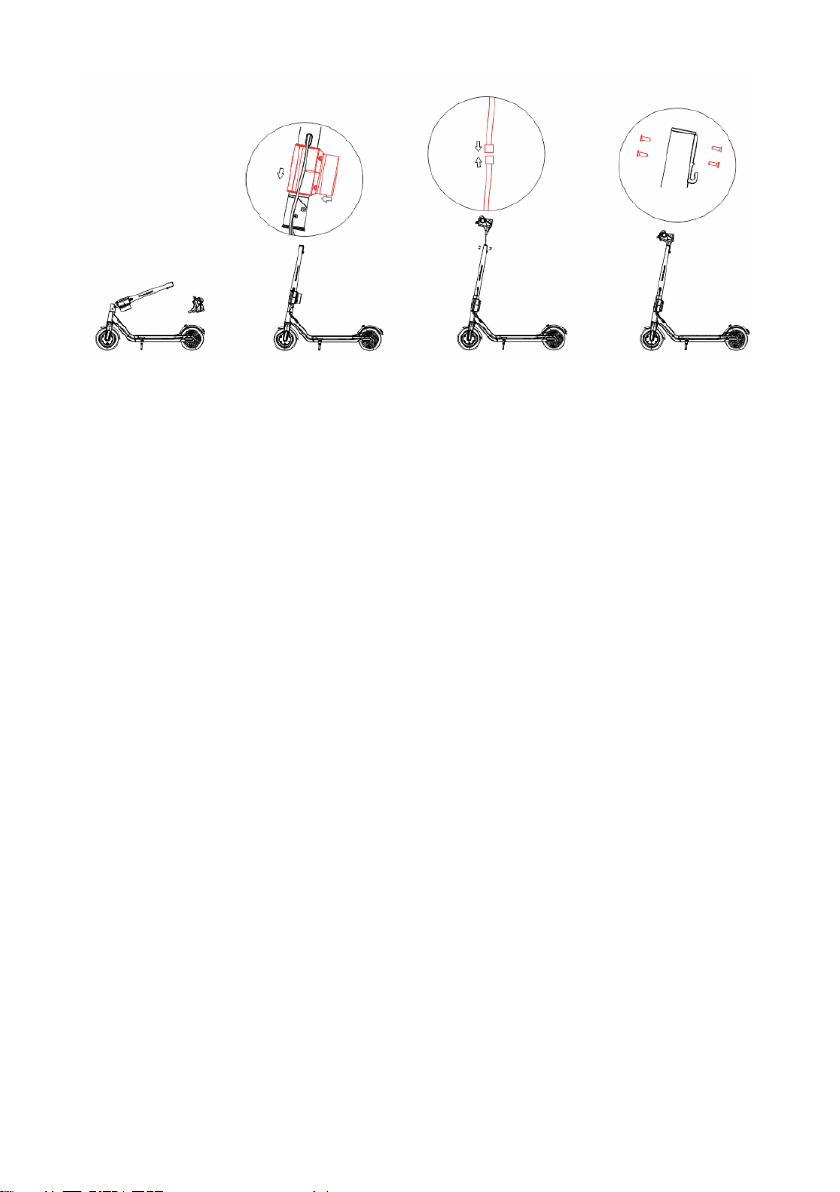

Coloque el scooter en una superficie plana.
Abra la palanca de plegado del e-scooter situándolo de manera vertical.
Introducca la barra superior en el cabezal, encajándolo, esta operación debe
realizarse con el tubo en vertical.
Conecte los cables según aparece en la figura. Posteriormente apriete los tornillos
con un llave hexagonal para fijar el cabezal a la barra, asegurándose que están
perfectamente ajustados, este paso es muy importante para el manejo de la
dirección.
Después del montaje, compruebe el Display si funciona correctamente ( conexion
de cables antes realizada).

FUNCIONES
Su Nuevo e-scooter se debe ensamblar de acuerdo con los pasos anteriores, como
se muestra en la figura. Asegúrese de que ha relizado todos los pasos durante el
montaje.
- Escendido: Pulse el boton de encendido durante 1 segundo, situado en el display.
- Apagado: Pulse el boton de apagado durante 3 segundos, finaliza cuando escucha
“DI” (este no se apagará si tiene activada a traves de la aplicación app la función
bloqueao, desactive antes la function bloqueo).
- Cambio de modos de velocidad: realice doble clic en el botón de encendido (situado
en el display) , este equipo dispone de 2 modos de velocidad:
- ECO: se identificada en color VERDE, alcanzando una velocidad de
hasta 16KM/H.
- Máximo, se identifica en color ROJO , alcanzando una velocidad de
hasta 25KM/H(dependiendo de las condiciones de uso).
- Encendico de luces: Pulsa el botón de encendido nuevamente,
- Apagago de luces: Pulsando nuevamente el botón de encendido, se apagarán las
luces
- Activación del modo CONTROL DE CRUCERO: presione la palanca de acelerador
mantendiendo presionada a la misma velocidad durante 5 segundos
- Desactivación del modo CONTROL DE CRUCERO: Frenando con la manilla de freno,
el modo de control de crucero de desactivará (decelerando, el modo de crucero se
desactiva)

COMO PLEGAR DE NUEVO EL SCOOTER
Abra la palanca de plegado, deslizandola hacia arriba, luego cierrela suavemente hasta
que quede bloqueada de nuevo , y plegada la barra del manillar sobre el guardabarros
trasero, donde podrá bloquearlo a través de la pinza que lleva el manillar junto al
timbre y el gancho que lleva el guardabarros, de esta forma estará protegido, para
transportarlo, sin que se abra.
Despliegue: Abra el gancho del guardabarros trasero, coloque la barra del manillar en
posición vertical, baje la palanca de plegado hacia la parte inferior y luego apriete el
soporte del dispositivo.

INDICACIONES PARA EL MANEJO DEL E-SCOOTER
AJUSTE DE UN DISCO DE FRENO
AJUSTE DE LA FUERZA DE FRENADO DEL FRENO TRASERO
Comprueba la presion de las ruedas antes de utilizarlo, es muy importante mantener la
presion adecuada de los 2 neumaticos, para prolongar su vida útil .La presión optima
de los neumaticos debe ser de 3 bares
En caso de pinchazo, se recomienza sustituir la camara de la rueda por un especialista.
1. Encienda el scooter y compruebe el nivel de batería.
2. Coloque un pie en la plataforma del scooter, el otro debe estar detrás.
3. Para hacer que el scooter se mueva, con su pie empujelo apoyandose en el suelo y
luego coloquelo detrás del pie delantero.
4. Solo cuando ambos pies se apoyan en la plataforma del scooter, puede presionar el
acelerador , Tenga cuidado, de no acelerar bruscamente.
5. Para reducir la velocidad, debe de presionar el acelerador en modo contrario, o bien
frenar con la manilla del freno . Este e-scooter incorpora un doble Sistema de freno,
electrico y de disco de freno, que actuan conjuntamente a través de la manilla de freno
situada en el manillar.
6. El E-scooter incorpora el Sistema E-ABS regenerativo, no bloqueando la rueda
delantera en las frenadas para evitar derrapes , asi como un Sistema de energia que
ayuda a que el consumo de bateria sea menor.
7. Para el frenado de emergencia, debe presionar la manilla de freno, que se encuentra
en el lado izquierdo.
1. Girando el ajuste 1 acercamos
o alejamos la zapata 3 al disco.
Si la manilla de freno está muy tenso: utilice una llave hexagonal y deslice los tornillos
en sentido contrario a las agujas del reloj de la polea de tensión del disco de freno,
acorte un poco la longitud del cable del freno y apriete la polea de tensión. Si piensa
que la manilla de freno tiene mucho recorrido, afloje la polea tensora, tire del cable del
freno para aumentar ligeramenteuna longitud de su cola. Apretar una polea tensora.
Para realizar un ajuste del freno de disco trasero y la frenada sea más eficaz, se
seguirán los pasos siguientes:

2. Girando el ajuste 2 acercamos o
alejamos la zapata 4 al disco. Este
ajuste lo podemos realizar con la llave
allen proporcionada con el equipo.
3. El ajuste tiene que quedar como aparece en la foto inferior.
4. Para comprobar que las zapatas no pegan en el disco, se levanta la rueda trasera y
se gira con la mano. Si gira libremente y no hay ningún rozamiento el ajuste es correcto.
Si se detecta algún rozamiento o frenado tendremos que revertir los ajustes iniciales
hasta que se subsanen esos rozamientos

Cuando se ilumina el icono de
bloqueo(cerrojo cerrado), el scooter
se bloquea, cuando no se ilumina,
muestre desbloqueo (cerrojo abierto).
APLICACION APP PARA SMARTPHONE
La APP para su smartphone podrá
descargarsela en el Play store y en el
app store de apple. La aplicacion a
descargar es “OLSSON STROOT”. Esta es
la página de inicio de la aplicación para
su smartphone, donde podrá controlar
diferentes variables de su e-scooter.
Como puede ver en el siguiente dibujo,
podrá configurar diferentes aspectos
como ; modo de velocidad, la velocidad,
nivel bateria, iluminación, a través de los
iconos de la aplicación.

Para el modo de velocidad, puede ver
las diferentes marcas de la misma.
El dibujo de “Conejo” indica el modo
de velocidad deportiva-máxima;
El dibujo de “Tortuga verde” que indica
el modo CONFORT-ECO.
Podrá encender o apagar a través de su
smartphone la luz delantera del e-scooter
Cuando se ilumina el icono de la luz
frontal de la aplicación, eso muestra
que la luz está encendida, si no esta
iluminado el icono, la luz frontal del
e-scooter esta apagada.

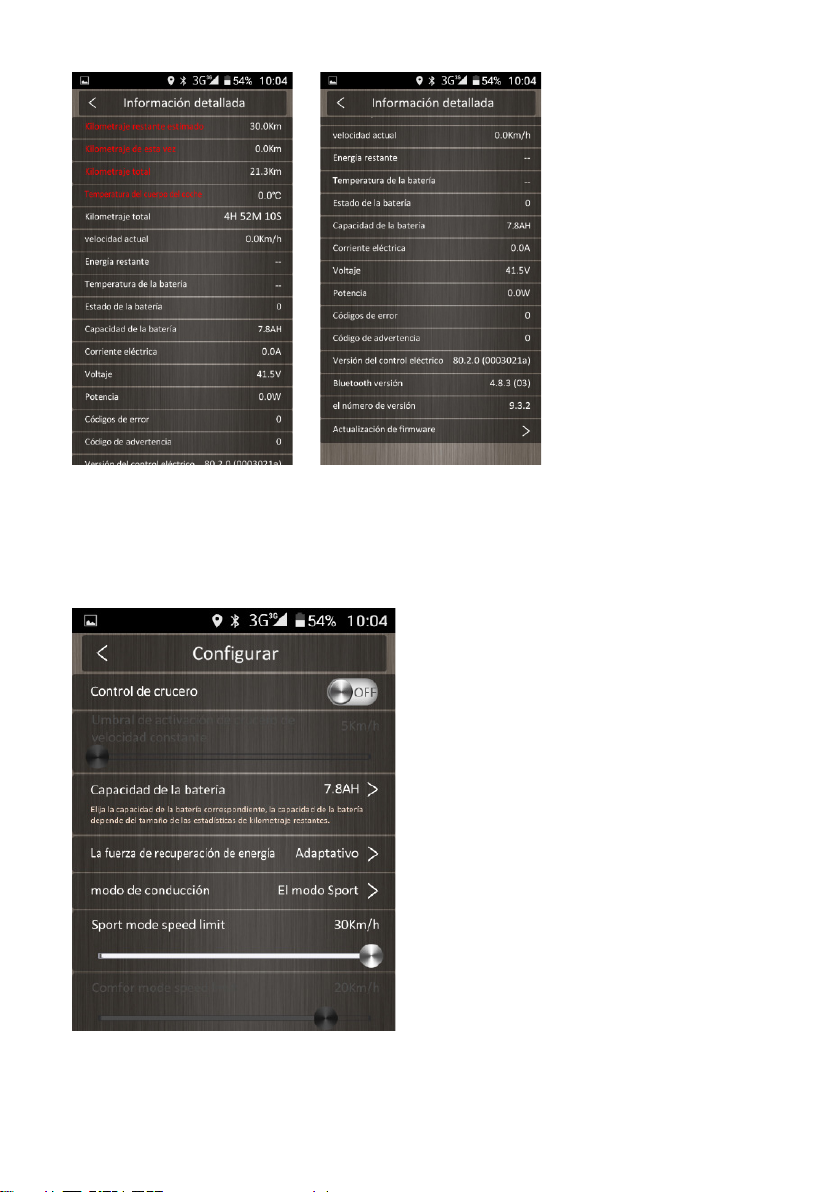

El icono con la imagen de “libro” ofrece información del scooter según table adjunta.
Puede accede hacienda clic en la “actualización de firmware” para comprobar si es
necesario actualizarla o no.
El icono de “configuración” indica el
modo de control de crucero, eligiendo
la velocidad que quiera circular, para
controlar el e-scooter.
El rendimiento y los parámetros
del scooter, pueden estar
sujetos a cambios, provocados,
por variables, como peso del
usuario, pendientes, activación-
desactivación del motor en los
empujes, estado del pavimento. .

MAS INFORMACION Y SOPORTE
DECLARACION DE CONFORMIDAD
Para más información de nuestros productos, consejos prácticos, preguntas frecuentes,
manuals de usuario, etc… visita: www.olssonandbrothers.com
La empresa Rider Division SLU, ubicada en polígono industrial de Barros n 29, 39408
Barros, Cantabria con número de teléfono 942812900 con cif 39856463.
Declaramos bajo nuestra exclusiva responsabilidad la conformidad de los productos :
Con las disposiciones de la directiva 2006/42/EC,2014/30/EU.
Estándares: EN 61000-6-3:2007+A1:2011+AC:2012, EN 61000-6-1:2007, EN 61000-3-
2:2014, EN61000-3-3:2013, FCC Part 15B, EN 60950-1: 2006 + A11: 2009 +A1: 2010 +A12:
2011 +A2: 2013
Este producto incorpora una bateria de litio, por lo que en caso de destrucción, debe
de extraerse la bateria para su adecuada gestión.
Para contactar con nuestro servicio de asistencia técnica visita www.
olssonandbrothers.com o a través del Teléfono 942 81 29 00
STROOT MARATHON/ZEBRA/RHINO/99%BLACK

E-SCOOTER STROOT
Discover your new E-Scooter
Thank you for choosing us. To
start up your E-Scooter and start
enjoying an enriching experience,
read this manual carefully.
MARATHON/ZEBRA/RHINO/99% BLACK
USER’S GUIDE AND GUARANTEE
Welcome to the family

WE RECOMMEND YOU READ THIS MANUAL VERY CAREFULLY BEFORE
USING YOUR E-SCOOTER
MAINTENANCE OF YOUR E-SCOOTER
SECURITY ADVICE
This manual is designed to provide you with the necessary information for the start-up,
circulation and maintenance of your new E-Scooter.
Read this information carefully to keep your E-Scooter up to date.
Each time, that you use your E-Scooter, we recommend you keep the wheels clean and
dry, as well as their axes, steering, handlebars, lever to fold the handlebar, display (do
not wet, or clean with abrasive liquids).
Avoid wetting your E-Scooter this will generate the loss of warranty.
The tire must be replaced when if there is any sign of wear or breakage, contacting the
dealer to replace the original tire-cover.
This product is not a toy.
Use protections (head helmet, hand protection, elbows and knees) when driving your
E-Scooter.
Do not remove your hands from the handlebar or use the telephone, while driving.
Do not make dangerous movements or drive with one hand while holding your feet on
the scooter.
Before putting your E-Scooter into circulation, make sure you know the legislation in
your area.
This vehicle cannot drive on narrow sidewalks.
Only one person can go on the e-scooter. The legislation prohibits more than one
person from being assembled.
Use only original accessories of the brand.
Do not attempt to disassemble your E-scooter.
The higher the speed of the electric scooter, the greater the braking distance.
On some smooth surfaces, emergency braking can cause the scooter to slip, lose
balance and even fall. Therefore, during the movement of the scooter must be
attentive, circulate at an adequate speed, stay at a safe distance from pedestrians and /
or with other vehicles.
Keep your E-Scooter protected from rain and water.
Avoid extreme temperatures. Do not expose your E-Scooter to fire.
Do not jump with your E-Scooter.
Do not hang heavy objects on the handlebar.
Thoroughly inspect the entire device before each trip, and do not circulate with it, until
you have corrected any problems.
Any E-Scooter that does not work properly can cause you to lose control.
Do not attempt to jump a curb / terrain elevation more than 3 centimeters away, as
they may cause damage to the driver or scooter.
We recommend not using your e-scooter on rough surfaces, dirt, as it increases the
possibility of tire deterioration.
Do not circulate in puddles of water with a depth greater than 4cm.
Do not use this product in an environment with a temperature below -5º.
The E-Scooter is a means to move individually. Our technology and production
processes are developed and verified with very strict tests for each E-Scooter.
Circling the E-Scooter, without following the instructions in this manual, may cause
damage to your E-Scooter, or injury.

Check for loose screws on the scooter. If there is one loosened, tighten it.
Do not place scooters in the sun or in other severely humid places for a long time.
Please, keep the scooters clean.
Keep the rear brake disc clean, to avoid breakage.
CHARGE AND MAINTENANCE OF THE LITHIUM BATTERY
We recommend that you fully charge the battery before using your E-Scooter for the
first time.
Connect the charger to your E-Scooter through the connector on the right side of the
scooter base and plug the charger into the power.
Do not disconnect the equipment until the battery is fully charged. The battery display
indicates the battery charge.
The battery charging time depends on the amperage of each battery, which can take
up to 7h (14,000mAh batteries)
When the battery is idle for a long time, charge it at least once a month.
NOTE: Damage to the battery due to water ingress, collision and other non-normal
factors is not covered by the warranty.
The charger is provided with a charge protection function, so that charging will stop
automatically when the battery is fully charged at 100%.
Connect the charger to the power supply socket (AC100V-240V).
When the charger indicator is red, it indicates that the battery is charging, and when
the charger light glows green, the battery is completely full.
Do not use batteries of other brands to avoid damage.
Do not open or disassemble the battery to avoid electric shock.
Avoid contact with metal objects to prevent the occurrence of a short circuit.
Otherwise, the battery may malfunction or may damage the user.
It is recommended to use an AC adapter, which comes in the original configuration of
the device, to avoid an accident or fire from the vehicle.
After each use of the device, charge the battery to prolong its life.
Avoid a full discharge of the device, as it will prolong the life of the battery.
When using the device at normal room temperature, the battery can travel a much
longer distance and its performance will be better, but if you use the scooter at
temperatures below 0 degrees, the performance and permeability of the vehicle will
decrease.
NOTE: A fully charged scooter operates between 120 and 180 days of standby
time. The battery has an intelligent chip, which stores information about its charge-
discharge. If you are not going to charge the battery for a long time, it can cause
serious damage, making it impossible to recharge the device. This type of damage is
not included in the free warranty service.
CAUTION: Do not disassemble the device by unauthorized persons, as there is a risk of
electric shock or serious injury as a result of a short circuit.
WARNING
Do not use alcohol, gasoline, kerosene or other corrosive solutions, volatile chemical
solvents to clean the e-scooter. Otherwise, it will cause serious damage to the structure
and / or internal elements. Do not wash the electric scooter under strong water
pressure, even if the scooter is turned off.

BOX CONTENTS
E-SCOOTER’S COMPONENTS
• Electric Scooter
• Charger
• Wheel valve extender
• Allen wrench
• User’s manual

PRESTACIONES EQUIPOS
Modelos Marathon, Zebra y Rhino
E-SCOOTER’S ASSEMBLY
8,5”
WITH INFLATABLE CHAMBER
500W
REINFORCED ALUMINUM
REINFORCED SECURITY SYSTEM
Marathon model: 14.000 mAh Samsung
Cebra & Rhino model: 7.800mAh
99% Black : 6.600mAh
Marathon: until 50KM
Cebra & Rhino: 30KM
99%Black: 24KM
varies according to usability conditions
Marathon: until 7h
Cebra, Rhino & 99%Black: until 4h
YES
YES
YES
YES
e-ABS. REGENERATIVE
YES
13 – 15 KG
up to 25km (depending on conditions of use)
120KG
15º
1.
2.
3.
4.
5.
WHEEL SIZE IN INCHES
WHEEL TYPE
MAXIMUM MOTOR POWER
STRUCTURE MATERIAL
PLICATE
BATTERY
AUTONOMY
BATTERY’S CHARGE TIME
DISPLAY
BLUETOTH
APP
FRONT / REAR LIGHT
ELECTRIC BRAKE
DISC BRAKE
WEIGHT
SPEED
MAX WEIGHT SUPPORTED
MAX. ACCLIVITY
Place the scooter on a flat surface.
Open the folding lever of the e-scooter by placing it vertically.
Insert the upper bar in the head, fitting it, this operation must be done with the
tube in vertical.
Connect the cables as shown in the figure. Then tighten the screws with a
hexagonal wrench to fix the head to the bar, making sure that they are perfectly
adjusted, this step is very important for the management of the steering.
After assembly, check the Display works correctly (cable connection before done).

FUNCTIONS
Your new e-scooter should be assembled according to the previous steps, as shown
in the figure. Make sure you have completed all the steps during assembly.
- On: Press the power button for 1 second, located on the display.
- Off: Press the off button for 3 seconds, ends when you hear “BEEP”.
- Change of speed modes: Double click on the power button (located on the display),
this equipment has 2 speed modes:
- ECO: is identified in GREEN color, reaching a speed of up to 16KM/H
- MAXIMUM: identified in RED color, reaching a speed of up to
25KM/H
- Lights on: Press the power button again
- Lights off: Pressing the power button again will turn off the lights
- Activation of the CRUISE CONTROL mode: Press the throttle lever keeping pressed
at the same speed for 5 seconds
- Deactivation of CRUISE CONTROL mode: Braking with the brake handle, the cruise
control mode will deactivate (decelerating, the cruise mode is deactivated)
