Olympus ME31 User manual

Kompaktes Richtmikrofon ME31 BEDIENUNGSANLEITUNG
Merkmal
sDas vielseitige Richtmikrofon kann z.B. zum Aufnehmen eines Vortrags, aber auch von
Umweltgeräuschen eingesetzt werden. sDas Metallgehäuse gewährleistet besonders
hohe Stabilität. sEin Griff zum Befestigen am Mikrofongestell (illustration
“) oder Stativ
(illustration ])wird mitgeliefert. sDas Gestell mit dem befestigten Griff kann auf einem
Tisch platziert werden. sDer mitgelieferte Windschutz dient der Verminderung von Wind-
geräuschen.
Technische Daten
Typ: Elektret-Kondensatormikrofon (ME31) / Direktionalität: Unidirektional
Frequenzbereich: 70 Hz – 14.000 Hz / Empfindlichkeit:-36,5 dB (0dB=1V/Pa, 1kHz)
Ausgangsimpedanz: 1,1 kΩ/ Stomversorgung: Plug-In-Netzanschluss (2 V – 5 V)
Steckertyp: ø3,5 mm gold-beschichteter 3-poliger Mono-Stecker
Abmessungen: ø21 mm (größte Abmessung) x 155 mm / Kabellänge: 1,5 m
Gewicht: ca. 97,5 g (inklusive der Kabel) / Inklusive: Griff (illustration ¥), Gestelladapter (il-
lustration ø), Gestell (illustration π), Windschutz (illustration [), Tasche
Bedienungshinweise
• Das Mikrofon kann nicht mit einem Rekorder verwendet werden, der keine Spannungsver-
sorgung der Mikrofonbuchse gewährleistet.
•
Die angegebene Empfindlichkeit ist nicht garantiert, wenn kein OLYMPUS Rekorder verwen-
det wird.
• Lesen Sie die Gebrauchsanweisungen der Geräte, mit denen Sie das Mikrofon verbinden.
•
Das Einstecken und Herausziehen des Steckers während der Aufnahme verursacht Fehlfunk-
tionen und Geräusche.
• Da an in der Nähe befindlichen elektronischen Anlagen Rauschen auftreten könnte, trennen
Sie das ME31 ab, wenn Sie Anschlüsse an Rekorder oder Computer durchführen möchten.
Achtung
• Aus Sicherheitsgründen dieses Produkt stets so aufbewahren, daß Kinder keinen Zugriff ha-
ben können.
• Zerlegen Sie das Mikrofon nicht in seine Einzelteile.
• Vermeiden Sie Stöße oder Schläge gegen das Mikrofon.
• Verwenden oder lagern Sie das Mikrofon nicht länger in sehr heißen und/oder feuchten
Orten.
• Biegen oder knicken Sie den Stecker nicht gewaltsam.
Compact Gun Microphone ME31 INSTRUCTIONS
Features
sThe directional microphone which can be used in various ways such as recording a lecture
and a field sound. sThe metal cutting body realized high rigidity
. s The grip which can be
attached to the microphone stand
(illustration
“)
and the tripod (illustration ]) is supplied.
s
The stand can be placed on a talble with the grip attached.
s
The wind screen is supplied
to decrease the wind noise.
Specifications
Type: Electret condenser microphone (ME31) / Directionality: Uni-directional
Frequency response: 70 Hz – 14,000 Hz / Sensitivity: -36.5 dB (0dB=1V/Pa, 1kHz)
Output impedance: 1.1 kΩ/ Power supply: Plug-in-power system (2 V – 5 V)
Output Plug Type: ø3.5 mm gold-plated 3-prong monaural plug
External dimensions: ø21 mm (greatest dimension) x 155 mm / Cord length: 1.5 m
Weight: Approx. 97.5 g (including the cords)
Included: Grip (illustration ¥), Stand adapter (illustration ø), Stand (illustration π), Wind
screen (illustration [), Case
Performance Precautions
• Do not use this microphone with any recorder that cannot supply power to an external mi-
crophone.
• If you are using this microphone with a recorder not made by OLYMPUS, we cannot guar-
antee the specified sensitivity.
• Read manuals of the device you connect the microphone with.
• Plugging in-and-out while recording will cause malfunction or noise.
• As noise may affect surrounding electronic equipment, disconnect the ME31 when making
connections to a recorder or computer.
Precaution
• For safety, do not leave this product within the reach of infants and children.
• Do not disassemble the microphone.
• Do not subject the microphone to excessive shock.
• Avoid use or storage for long periods of time in extremely hot and/or humid place.
• Do not bend or twist the plug part forcibly.
Microphone-fusil compact ME31 MODE D’EMPLOI
Caractéristiques
sLe microphone directionnel peut être utilisé de différentes façons comme par exemple pour l’
enregistrement d’une conférence et de son sur le terrain. sLe boîtier en métal est extrême-
ment rigide. sLa poignée pour la fixation au support et au trépied (illustration ]) du micro-
phone (illustration
“) est fournie. sLe support peut être posé sur une table avec la poignée
fixée. sL’écran anti-vent est fourni pour réduire le bruit du vent.
Informations techniques
Type: Microphone condensateur à électret (ME31) / Directivité: Unidirectionnel
Réponse en fréquence: 70 Hz – 14.000 Hz / Sensibilité:-36,5 dB (0dB=1V/Pa, 1kHz)
Impédance de sortie: 1,1 kΩ/ Alimentation: Système d’alimentation (2 V – 5 V)
Type de prise de sortie: Fiche monaurale à 3 broches plaquées or ø3,5 mm
Dimensions extérieures: ø21 mm (dimension la plus grande) x 155 mm
Longueur du cordon: 1,5 m / Poids: Environ 97,5 g (cordons inclus)
Inclus: Poignée (illustration ¥) , Adaptateur de support (illustration ø) , Support (illustration π) ,
Écran anti-vent
(illustration [) , Étui
Remarques d’utilisation
• La sensibilité indiquée n’est pas garantie sans l’utilisation d’un enregistreur OLYMPUS.
• Veuillez lire le mode d’emploi du dispositif sur lequel vous branchez le microphone.
•
Si vous le branchez ou débranchez en cours d’enregistrement il y a un risque de dysfonc-
tionnement ou de bruit.
• Ne convient pas pour des applications d’enregistrement de son spécifiques telle que l’
enregistrement de la reconnaissance vocale.
• Des interférences peuvent se créer avec d’autres appareils électroniques situés dans le
voisinnage. Veillez à débrancher les microphones ME31 lors d’une connexion vers un au-
tre enregistreur ou vers un ordinateur.
Attention
• Pour des raisons de sécurité, ne pas laisser ce produit à la portée des bébés ni des enfants.
• Ne démontez pas le microphone.
• Evitez les coups et chocs contre le microphone.
•
N’utilisez pas et ne stockez pas le micro dans des lieux très chauds/humides pendant de longues
périodes.
• Ne cherchez pas à forcer pour insérer la prise connecteur, vous risqueriez de plier ou tordre
la prise.
Compact Gun Microphone
ME31
EN
DE
This symbol [crossed-out wheeled bin WEEE Annex IV] indicates separate collection of waste
electrical and electronic equipment in the EU countries. Please do not throw the equipment into
the domestic refuse. Please use the return and collection systems available in your country for the
disposal of this product.
Applicable Product: ME31
L’indication “CE” signifie que ce produit est conforme aux exigences concernant la sécurité, la
santé, l’environnement et la protection du consommateur. Das „CE“ Zeichen bestätigt die übereinstimmung mit den Europäischen Bestimmungen für Be-
triebssicherheit und Umweltschutz.
Dieses Symbol [durchgestrichene Mülltonne nach WEEE Anhang IV] weist auf die getrennte
Rücknahme elektrischer und elektronischer Geräte in EU-Ländern hin. Bitte werfen Sie das Gerät
nicht in den Hausmüll. Informieren Sie sich über das in Ihrem Land gültige Rücknahmesystem und
nutzen dieses zur Entsorgung.
Anwendbare Produkte: ME31
Le symbole [poubelle sur roue barrée d’une croix – cf. WEEE annexe IV] indique une collecte
séparée des déchets d’équipements électriques et électroniques dans les pays de L’UE.
Veuillez ne pas jeter l’équipement dans les ordures domestiques. A utiliser pour la mise en
rebut de ces types d’équipements conformément aux systèmes de traitement et de collecte
disponibles dans votre pays.
Produit applicable: ME31
FR
“CE” mark indicates that this product complies with the European requirements for safety,
health, environment and customer protection.
¥

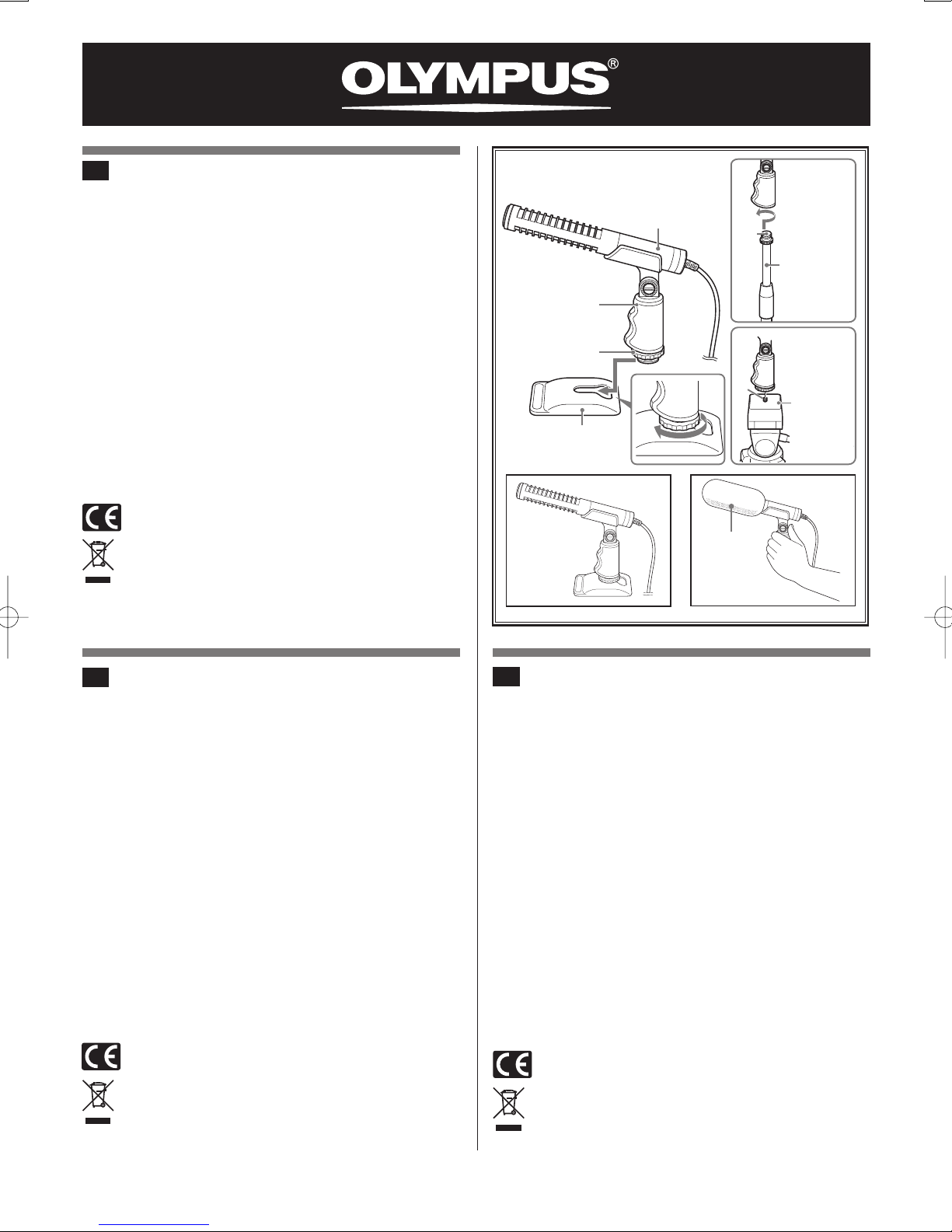

π
ø
ME31
[
マイクスタンド
（市販品）
Microphone stand
(commercially
available)
Support pour
microphone
(disponible à la vente)
Mikrofonständer
(im Handel erhältlich)
Cavalletto del
microfono (disponibile
in commercio)
Soporte de micrófono
(disponible a la venta)
Микрофонная стойка
(имеется впродаже)
三脚台（市販品）

Tripod
(commercially
available)
Trépied (disponible
à la vente)
Stativ (im Handel
erhältlich)
Treppiede
(disponibile in
commercio)
Trípode (disponible
a la venta)
Штатив (имеется в
продаже)
“
]
NS5/8"
U1/4"

オリンパスイメージング株式会社
〒 163-0914 東京都新宿区西新宿 2-3-1 新宿モノリス Tel.[phone]
http://www.olympus.com
OLYMPUS IMAGING AMERICA INC.
3500 Corporate Parkway, P.O. Box 610, Center Valley, PA 18034-0610, U.S.A. Tel. [phone]
http://www.olympusamerica.com
OLYMPUS IMAGING EUROPA GMBH
(Premises/Goods delivery) Wendenstrasse 14-18, 20097 Hamburg, Germany.
Tel. [phone] (Letters) Postfach 10 49 08. 20034 Hamburg. Germany.
http://www.olympus-europa.com
OLYMPUS UK LTD.
Vision House 19 Colonial Way Watford Herts WD24 4JL. Tel.[phone]
http://www.olympus.co.uk
E1-BS0232-01
AP0810
JP
コンパクトガンマイクロホン ME31 取扱説明書
【特長】
s講義の収録や野外録音など、いろいろな用途に使える指向性マイク。
s金属切削ボディの採用により、高い本体剛性を実現。
s マイクスタンド(イラスト
“)やカメラ用三脚( イラスト ]) にも装着可能なグリップ付き。
sグリップにスタンドを装着して、テーブルに設置可能。
s 風切音を低減するウィンドスクリーン付き。
【仕様】
型式：エレクトレットコンデンサー型 (ME31)、/ 指向特性：単一指向性
周波数特性：70 Hz ～ 14,000 Hz
感度：-36.5 dB（0dB=1V/Pa, 1kHz）
出力インピーダンス：1.1 kΩ / 電源：プラグインパワー方式（2 V ～ 5 V）
プラグ：φ3.5 mm 3 極モノラル金メッキプラグ
外形寸法：φ21 mm（最大径）× 155 mm / コード長：1.5 ｍ
重量：約 97.5 g（コードを含む）
付属品：グリップ ( イラスト ¥)、スタンドアダプタ ( イラスト ø)、スタンド ( イラスト π)、
ウィンドスクリーン ( イラスト [)、ケース
【使用上のご注意】
・ 外部マイクロホンに電源を供給する機能のないレコーダに接続して使用することはできま
せん。
・ 他社のレコーダと組み合わせた場合の感度は保証されません。
・ 接続する機器の取扱説明書をあわせてお読みください。
・ 録音中にマイクの抜き差しをすると誤動作や雑音の原因となります。
・ ノイズにより周辺電子機器に影響を及ぼすことがありますので、レコーダをパソコンに接
続するときは、ME31 をはずしてください。
【取り扱い上のご注意】
・ 安全のためこの製品を幼児、子供の手の届く範囲に放置しないでください。
・ 分解しないでください。
・ 強いショックを与えないでください。
・ 高温多湿の場所で長時間使用したり、保存しないでください。
・ プラグ部を強く曲げたり、ねじったりしないでください。
Micrófono de fusil compacto ME31 INSTRUCCIONES
Características
sEl micrófono direccional se puede utilizar de diferentes maneras como por ejemplo para gra-
bar una conferencia o sonidos en el campo. sEl cuerpo de metal es extremadamente rígido.
sSe suministra un asidero que puede acoplarse al soporte y al trípode (ilustración ])del
micrófono (ilustración
“). sEl soporte se puede colocar sobre una mesa con el asidero aco-
plado. sSe suministra una pantalla anti-viento para reducir el ruido de viento.
Especificaciones
Tipo: Micrófono condensador de electreto (ME31) / Direccionabilidad: Unidireccional
Respuesta de frecuencia: 70 Hz – 14.000 Hz / Sensibilidad: -36,5 dB (0dB=1V/Pa, 1kHz)
Impedancia de salida: 1,1 kΩ/ Alimentación: Conexión a la red eléctrica (2 V – 5 V) Tipo
de clavija de salida: Enchufe monoaural de 3 flancos dorado ø3,5 mm
Dimensiones externas: ø21 mm (diámetro máx.) x 155 mm / Longitud del cable: 1,5 m
Peso: 97,5 g aprox (incluye los cables) / Accesorios: Asidero (ilustración ¥), Adaptador del
Soporte (ilustración ø), Soporte (ilustración π), Pantalla anti-viento (ilustración [), Estuche
Cuidados para su buen funcionamiento
• No utilice este micrófono con una grabadora que no pueda alimentar un micrófono externo.
• Si utiliza este micrófono con una grabadora que no sea OLYMPUS, no se garantiza la sen-
sibilidad especificada.
• Lea los manuales de los dispositivos a los que conecta el micrófono.
• La conexión o desconexión durante la grabación provocará un mal funcionamiento o ruido.
• Como el ruido puede afectar a los equipos electrónicos cercanos, desconecte el ME31 cu-
ando realice conexiones con una grabadora u ordenador.
Precaución
• Por razones de seguridad, no deje este producto cerca del alcance de los niños.
• No desmonte el micrófono.
• No someta el micrófono a fuertes golpes.
• Evite usar el producto o guardarlo durante un largo periodo de tiempo en un lugar ex-
tremadamente cálido y/o húmedo.
• No doble o retuerza el conector bruscamente.
ES
Este símbolo [un contenedor de basura tachado con una X en el Anexo IV de WEEE] indica que la
recogida de basura de equipos eléctricos y electrónicos deberá tratarse por separado en los países
de la Unión Europea. No tire este equipo a la basura doméstica.
Para el desecho de este tipo de equipos utilice los sistemas de devolución al vendedor y de re-
cogida que se encuentren disponibles.
Producto aplicable: ME31
RU
Знак "CE" обозначает, что этот пpодукт соответствует евpопейским тpебованиям по
безопасности, охpане здоpовья, экологической безопасности ибезопасности пользователя.
Этот символ [пеpечеpкнутая мусоpная уpна WEEE на колесах, пpиложение IV] обозначает
pаздельный сбоp электpических иэлектpонных отходов вPоссии. Пожалуйста, не
выбpасывайте изделия вбытовой мусоpопpовод. Используйте системы возвpата исбоpа
(если таковые имеются) для утилизации отходов вышеуказанных типов.
Пpименимое изделие: ME31
La marca “CE” indica que este producto cumple con los requisitos europeos en materia de segu-
ridad, salud, medio ambiente y protección al consumidor.
Компактный остронаправленный микрофон ME31
ИНСТРУКЦИЯ
Особенности
sНаправленный микрофон, который можно использовать разнообразными способами,
например для записи лекций или звука на улице. sМеталлический корпус обладает
высокой жесткостью. sВкомплекте ручка, которую можно прикрепить кмикрофонной
стойке (иллюстрация
“) иштатив (иллюстрация ]). s
Стойку сприкрепленным за ручку
микрофоном можно поставить на стол.
s
Для уменьшения шума ветра поставляется ветровой экран.
Спецификации
Тип: Электретный конденсаторный микрофон (ME31) / Направленность: Однонаправленный
Диапазон частот: 70 Гц – 14.000 Гц / Чувствительность: -36,5 дБ (0дБ=1В/P
А , 1кГц)/ Выходной
импеданс: 1,1 кОм / Питание: Встроенная система питания (2 В– 5 В)/ Тип выходного
разъема: 3-штырьковый (ø3,5 мм), монофонический штекер спозолоченными контактами
Внешние размеры: ø21 мм (макс диаметр) x 155 мм / Дпина шнура: 1,5 м
Вес: Около 97,5 г(вместе спроводами)/ Дополнительные принадлежности: Pучка
(иллюстрация ¥), Адаптер стойки (иллюстрация ø), Стойка (иллюстрация π), Ветровой экран
(иллюстрация [), Футляр
Предупреждения по применению
• Не используйте этот микрофон сзаписывающими устройствами, которые не подают питание
на внешний микрофон.
• Если вы используете этот микрофон сзаписывающим устройством иного производителя,
нежели OLYMPUS, мы не можем гарантировать заявленной чувствительности.
• Прочтите руководство по эксплуатации устройства, ккоторому вы подключили этот микрофон.
• Подключение во время записи может стать причиной неисправности или шума.
• Поскольку шум может повлиять на работу окружающего электронного оборудования,
отсоединяйте ME31, когда вы производите подключения кдиктофону или компьютеру.
Меры предосторожности
• Вцелях безопасности не оставляйте это изделие вместе, доступном для младенцев идетей.
• Не разбирайте микрофон.
• Не подвергайте микрофон сильным ударам.
• Избегайте длительного использования или хранения вусловиях очень высокой температуры
и/или влажности.
• Не сгибайте ине крутите разъем сбольшим усилием.
Microfono a cannoncino compatto ME31 ISTRUZIONI
Caratteristiche
sIl microfono direzionale che può essere utilizzato in vari modi, quali la registrazione di una
lezione o di un suono sul campo. sScocca di metallo di elevata rigidità. sVengono forniti un
manico che può essere collegato al cavalletto del microfono (illustrazione
“)e un treppiede
(illustrazione ]). sÈ possibile installare il cavalletto su un tavolo con il manico collegato. sVi-
ene fornito un parabrezza per diminuire il rumore del vento.
Caratteristiche tecniche
Tipo: Microfono condensatore a elettrete (ME31) / Direzionalità: Unidirezionale
Risposta in frequenza: 70 Hz – 14.000 Hz
Sensibilità: -36,5 dB (0dB=1V/Pa, 1kHz)
Impedenza di uscita: 1,1 kΩ/ Alimentazione: sistema autoalimentato (2 V – 5 V)
Tipo di connettore uscita: Spina mono tridente cromata in oro da ø3,5 mm
Dimensioni esterne: ø21 mm (diametro max) x 155 mm / Lunghezza del cavo: 1,5 m
Peso: circa: 97,5 gr (cavi inclusi) / Accessori: Manico (illustrazione ¥), Adattatore per ca-
valletto (illustrazione ø), Cavalletto (illustrazione π), Parabrezza (illustrazione [), Scatola
Precauzioni d’uso
• Non collegare il microfono a un registratore privo di alimentazione.
• Se il microfono viene collegato a un registratore di una marca differente da OLYMPUS, la
sensibilità specificata non è garantita.
• Leggere attentamente le istruzioni d’uso dell’apparecchio da collegare al microfono.
• Collegare e scollegare il microfono mentre la registrazione è in atto, può causare malfunzi-
onamenti o rumore.
• Poiché il rumore può disturbare l’attrezzatura elettronica circostante, disconnettere i micro-
foni ME31 quando si effettuano collegamenti a un registratore o computer.
Precauzioni
• Tenere il prodotto fuori dalla portata dei bambini.
• Non smontare il microfono.
• Non sottoporre il prodotto a urti violenti.
• Non utilizzare o conservare il prodotto per lungo tempo in ambienti troppo caldi e/o umidi.
• Non forzare o piegare il connettore.
IT
Questo simbolo [contenitore di spazzatura barrato come illustrato nell’allegato IV della direttiva
WEEE] indica una raccolta separata dei rifiuti di apparecchiature elettriche ed elettroniche nei
paesi dell’Unione Europea. Si prega di non gettare questo dispositivo tra i rifiuti domestici. Si prega
di utilizzare i sistemi di raccolta e di recupero disponibili per lo smaltimento di questo tipo di dispo-
sitivi.
Prodotto applicabile: ME31
Il marchio “CE” indica che questo prodotto è conforme alle norme della comunità europea per
quanto riguarda la sicurezza, la salute, l’ambiente e la protezione del consumatore.
Compact Gun Microphone
ME31
