Ombréa 15-712652 User manual

NOTICE DE MONTAGE
INSTRUCCIONES DE MONTAJE / INSTRUCTIONS MANUAL
Pergola Bioclimaque Adossée 3,6x6M
Pérgola Bioclimáca adosada 3,6x6M / Wall-mounted Bioclimac
Pergola 3,6x6M
Anthracite / Antracita / Antracite: 15-712652
Comintes / Chalet-Jardin | Marque Ombréa® | 10 rue Ampère | 95500 Gonesse - France | www.pergola-ombrea.com

2
Pergola Bioclimaque Adossée 3,6x6M
Anthracite : 15-712652
Noce à conserver pendant toute la durée de vie du produit.
Nous vous demandons de lire aenvement la noce avant de procéder au montage.
L’ulisateur sera responsable des dommages ou blessures causés par une ulisaon non
conforme.
1. PRÉCAUTIONS D’UTILISATION
Ce produit ne doit pas être ulisé en cas de fortes intempéries : orage, vent violent, grêle,
neige. Nous garanssons la résistance de la pergola pour des vents jusqu’à 110 km/h et un
poids de neige maximal de 55kg/m².
En cas de vents forts ou de neige, il est vivement recommandé de laisser les lames en
posion ouverte. En cas d’oubli, il faudra déneiger la pergola an d’éviter une surcharge
importante sur les lames.
Notre pergola peut supporter de fortes pluies, mais, nous ne pouvons pas vous garanr une
étanchéité à 100%. En cas d’épisodes climaques exceponnels, son étanchéité peut être
compromise. Ne pas laisser des produits craignant l’humidité sous la pergola.
Ne pas monter sur le toit ni sur la structure de la pergola.
2. CONSEILS DE MONTAGE
Selon l’emplacement et la surface, les construcons peuvent être soumises à des
déclaraons de travaux ou de demande de permis de construire. Nous vous invitons à vous
rapprocher de votre mairie pour obtenir les informaons ules avant le montage.
Montage du produit :
• 2 à 3 personnes sont nécessaires.
• Ne pas laisser les enfants jouer à proximité de la zone de montage.
• Aenon aux risques de pincement.
• Ne jamais serrer complètement les vis avant d’avoir assemblé la pare concernée.
• Toutes les étapes d’assemblage doivent être scrupuleusement respectées.
Aucune modicaon ne peut être apportée au produit. Les produits modiés par
l’ulisateur ne sont plus couverts par la garane du fabriquant.
Le lieu d’emplacement doit être choisi de manière appropriée. Il est recommandé d’éviter
de monter votre pergola face aux vents dominants et sous un arbre.
FRANÇAIS

3
La pergola doit être montée sur une fondaon adéquate stable et nivelée, il est recommandé
de l’installer sur une dalle en béton ou sur des plots en béton au niveau de chaque poteau.
Nous vous demandons d’ancrer correctement la pergola au sol à l’aide des pièces W.
Si vous souhaitez posionner votre pergola près de votre maison ou d’un bâment, nous
vous demandons de vérier la présence de gouères pour l’écoulement des eaux. La pergola
Ombréa® ne pourra pas supporter et garanr une étanchéité parfaite si les eaux de pluie de
votre habitaon s’y déversent.
En cas de non-respect des recommandaons de montage, la garane ne pourra être
appliquée.
3. ENTRETIEN DE LA PERGOLA
Un entreen régulier est nécessaire pour assurer sa longévité et son aspect esthéque,
nous recommandons de :
• Laver votre pergola 1 à 2 fois par an à l’eau douce à l’aide d’une éponge ou d’un
chion. Ne pas uliser un produit agressif ou un support abrasif.
• Vérier le serrage des vis régulièrement (au moins 1 fois par an).
• Huiler les pièces de quincaillerie régulièrement (au moins 1 fois par an).
• Veiller à ce que rien ne gêne l’écoulement des eaux dans les gouères (feuilles,
branches…).
• Enlever l’eau qui pourrait stagner autour des pieds de la pergola (soulever les
protecons).
4. GARANTIE
Ombréa® garane la disponibilité de ses pièces détachées pendant 2 ou 5 ans (suivant
le produit). La garane ne s’applique que si les consignes de stockage, de montage,
d’ulisaon, d’entreen sont respectées.
La garane ne couvre pas :
• L’usure normale inhérente aux produits.
• La perte ou la casse de toute pièce lors du déballage ou de l’installaon.
• Le manque de soin raisonnable, la négligence, le vandalisme, les impacts avec des
objets étrangers, l’usage de la force, le contact avec des abrasifs, l’esthéque, le
démontage, la reconstrucon ou relocalisaon.
• Les forces majeures : grêle, vents forts, tempêtes, neige, inondaons, foudre...
La garane comporte seulement le remplacement de la pièce détachée ou du produit
fourni, à l’exclusion de tous frais et indemnités de quelque nature que ce soit.
Toute demande de garane doit être formulée au point de vente (magasin ou site internet)
dans lequel vous avez acheté votre produit.

4
Référence Schéma Quanté
B1
B1 1
B2 1
B3 1
C 2
5. LISTE DES PIÈCES PAR CARTON
Avant de procéder au montage de votre pergola bioclimaque, il est nécessaire de vérier
que toutes les pièces soient présentes et ne soient pas endommagées.
Toute pièce manquante doit être signalée dans un délai de 30 jours suivant l’achat. Vous
pouvez passer par votre revendeur ou faire la demande directement sur notre site sav.
comintes.com
Ne pas jeter l’emballage sans s’assurer du bon fonconnement de la pergola.
CARTON 1/5 (PIEDS)
Référence Schéma Quanté
A 2
A1 1
A2 2
A3 1
CARTON 2/5 (CADRE SUPÉRIEUR ET QUINCALLERIE)

5
Référence Schéma Quanté
E 2
G 2
H 2
Référence Schéma Quanté
I 3
J3
K 77
L 2
M 79
N 4
N1 2
O18
P158
Q158
CARTON 2/5 (CADRE SUPÉRIEUR ET QUINCALLERIE)
Référence Schéma Quanté
R21
S 44
T1 4
T2 32
U1 4
U2 2
U3 1
V 2
W22
X1

6
6. MATÉRIEL (NON FOURNI) NÉCESSAIRE POUR LE MONTAGE
• Gants
• Cuer
• Maillet
• Casques de sécurité
• Mètre
• Visseuse électrique
• Perforateur/perceuse
• Clé à molee
• Échelles/escabeau
• Pistolet à colle
• Barre à niveau
CARTON 3/5 (LAMES)
CARTON 2/5 (CADRE SUPÉRIEUR ET QUINCALLERIE)
CARTON 4/5 (LAMES)
CARTON 5/5 (LAMES)
Référence Schéma Quanté
D13
Référence Schéma Quanté
D13
Référence Schéma Quanté
D12
Référence Schéma Quanté
Y 2
Référence Schéma Quanté
Z3 1

7
6. MATÉRIEL (NON FOURNI) NÉCESSAIRE POUR LE MONTAGE
7. PLAN DE MONTAGE (dimensions en mm)

8
8. ÉTAPES DE MONTAGE

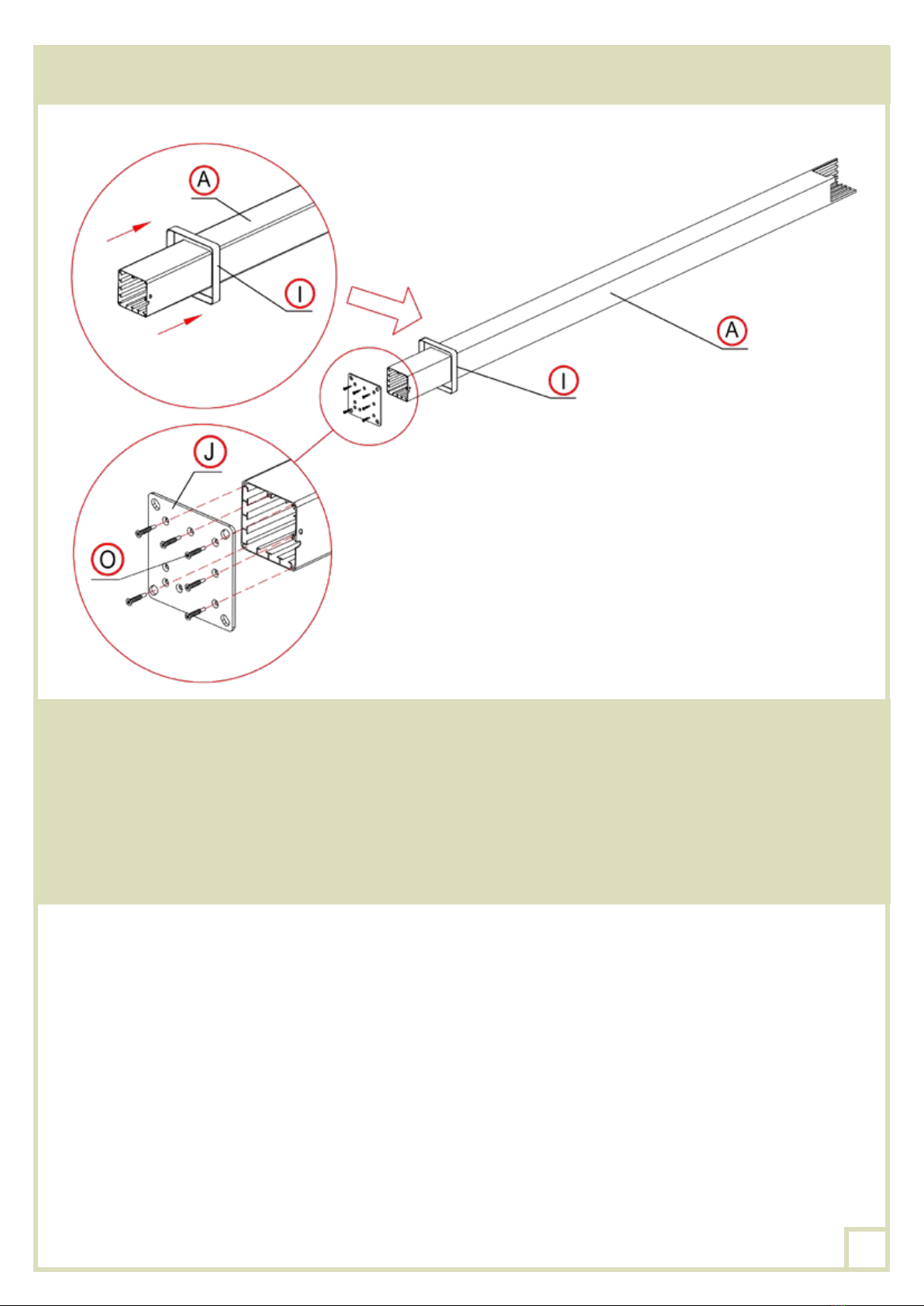

Glisser les caches I sur les 2 poteaux puis posionner les planes J sous les 2 poteaux également.
An de ne pas abîmer la peinture, nous vous recommandons de les assembler sur une table ou sur
une surface plate et propre.
Fixer les vis O à l’aide d’une visseuse. Commencer par serrer légèrement puis complètement une
fois que toutes les vis sont posionnées.

9

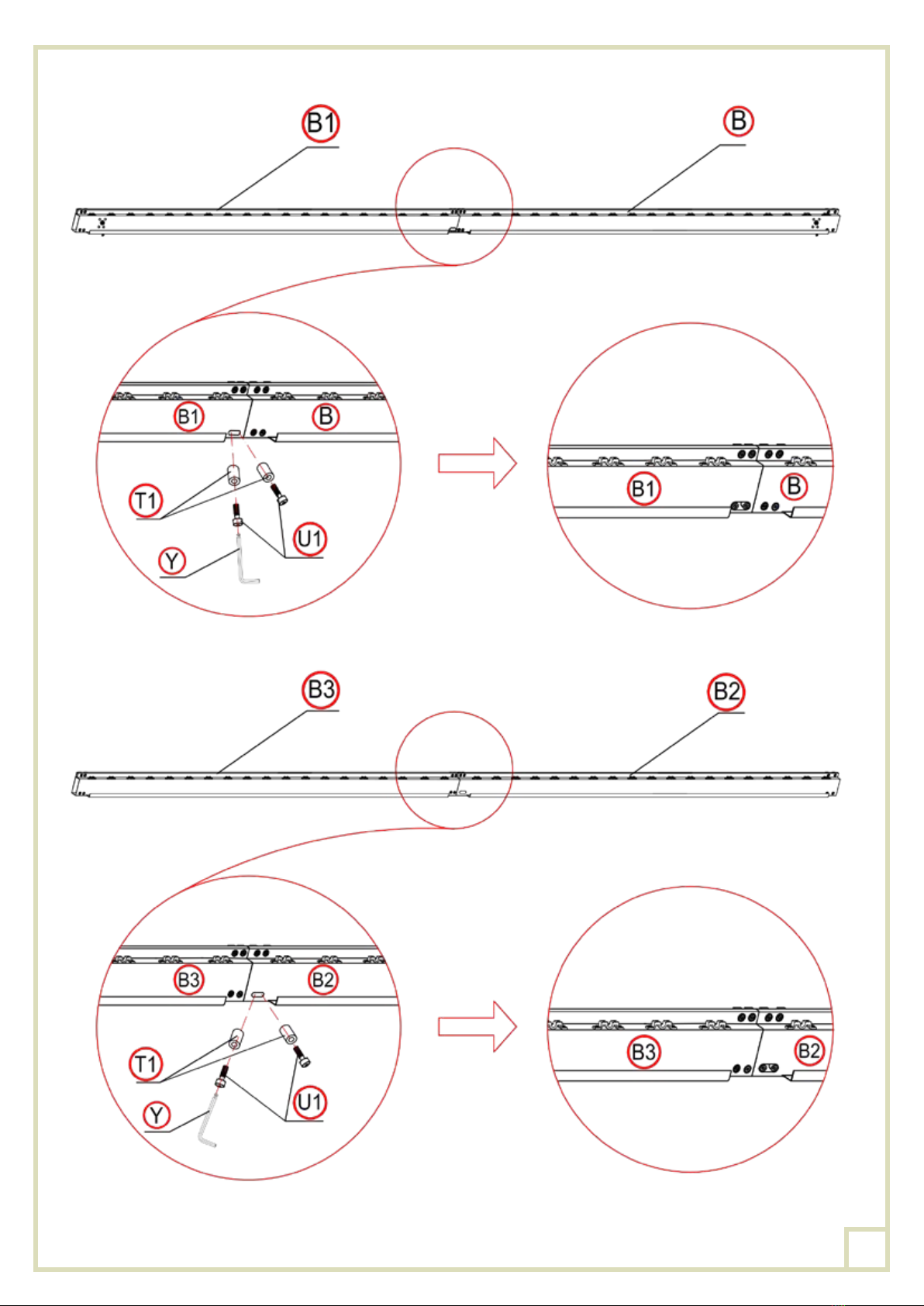

Assembler les deux poutres latérales en commençant par B1 et B, puis B3 et B2 comme le
montrent les schémas ci-dessous.
Répéter la même opéraon pour le poteau A1

10

11
Desserrer les plaques métalliques aux extrémités des poutres B2 et B3 (ne pas les dévisser
complètement). Insérer les poutres B2 et B3 dans les poteaux A2 et A3 simultanément des 3 côtés.
Les plaques métalliques doivent coulisser dans les rainures des poteaux.
Resserer les plaques métalliques à l’aide de l’oul Y.

12
Répéter la même opéraon pour les poutres B et B1 avec les poteaux A et A1.

13
Poser les pièces nécessaires sur une table plate an de ne pas les abîmer. Puis, emboîter la pièce E
sur la pièce B2 et B3, xer le tout à l’aide des 28 vis T2.

14
Le sol et le mur doivent être plats* pour l’installaon.
La pièce E devra être xée parallèlement au sol.
Pour s’en assurer, il est nécessaire d’uliser un niveau.
(*il est vivement recommandé d’installer la pergola sur une dalle béton)

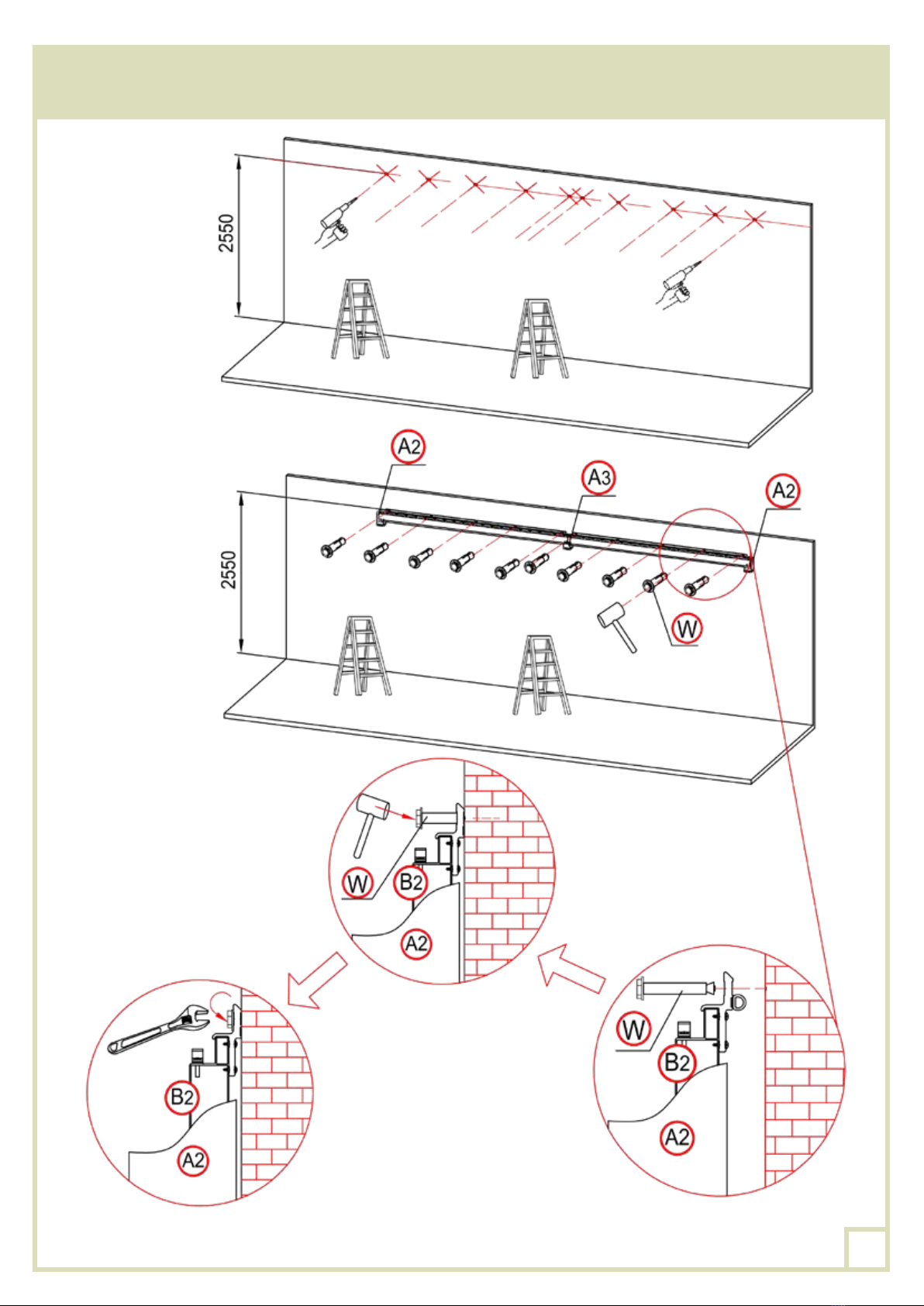

La pièce E devra être xée sur le mur 2.5 cm plus haut que
le côté opposé an de faciliter l’écoulement de l’eau du
haut vers le bas quand il pleut.
Faire 10 trous dans le mur
à l’aide du perforateur aux
endroits pré-percés sur la
pièce E.

15
Fixer à l’aide des pièces W le tout au mur dans les trous percés précédement.

16
Pour une étanchéité maximale, préparer un pistolet à colle (non fourni) et appliquer la colle
entre la pièce E et le mur.

17

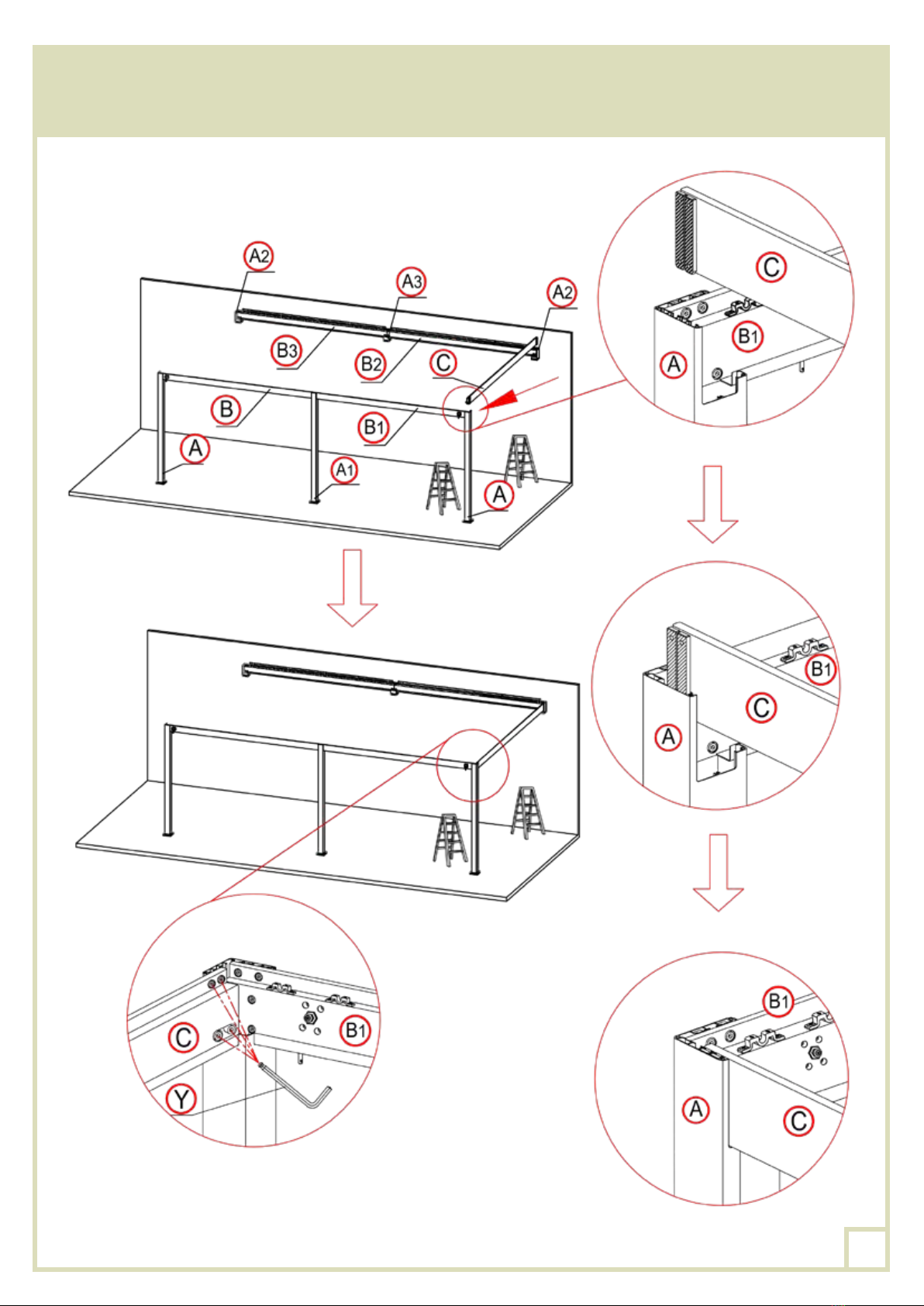

Prendre la pièce C puis l’emboîter dans la pièce B2 et dans la pièce B1. Fixer ensuite la pièce C à la
pièce B1

18
Refaire la même opéraon pour la seconde pièce C.

19
Fixer les pièces C aux pièces B2 et B3 à l’aide des pièces U2.

20

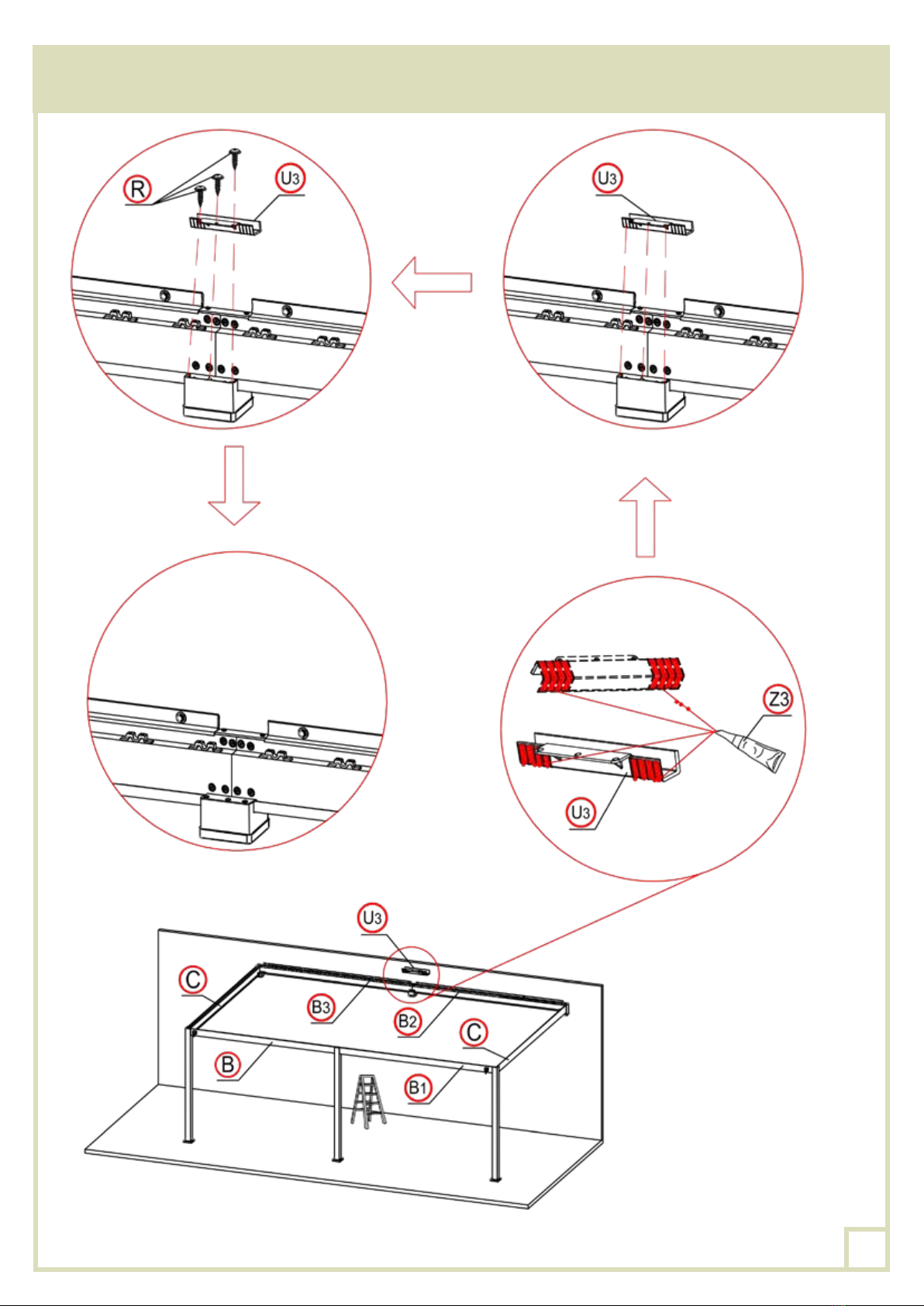

Fixer la pièce B2 à la pièce B3 à l’aide de la pièce U3.
