Omnifilter QK1 User manual

®
293 Wright St. • Delavan, WI 53115
Phone: [phone]
www.omnifilter.com
QK1
©2002, Omnifilter Printed in U.S.A. OM607 (6/13/02)
OWNER’S MANUAL
Quick Connection Kit
OWNER’S MANUAL
Trousse à
branchement rapide
OWNER’S MANUAL
Juego de
conexión rápida
For further operating, installation,
or maintenance assistance:
Call Omnifilter
Customer Service
at 800-937-6664
English ........................ Pages 2-3
Pour tout autre renseignement
concernant le fonctionnement,
l’installation ou l’entretien :
Appelez le service à la
clientèle en composant
le : [phone]
Français........................Pages 4-5
Para mayor información sobre la
operación, instalación o el
mantenimiento:
Llame al Servicio al
Cliente de Omnifilter:
800-937-6664
Español.................... Paginas 6-7

2

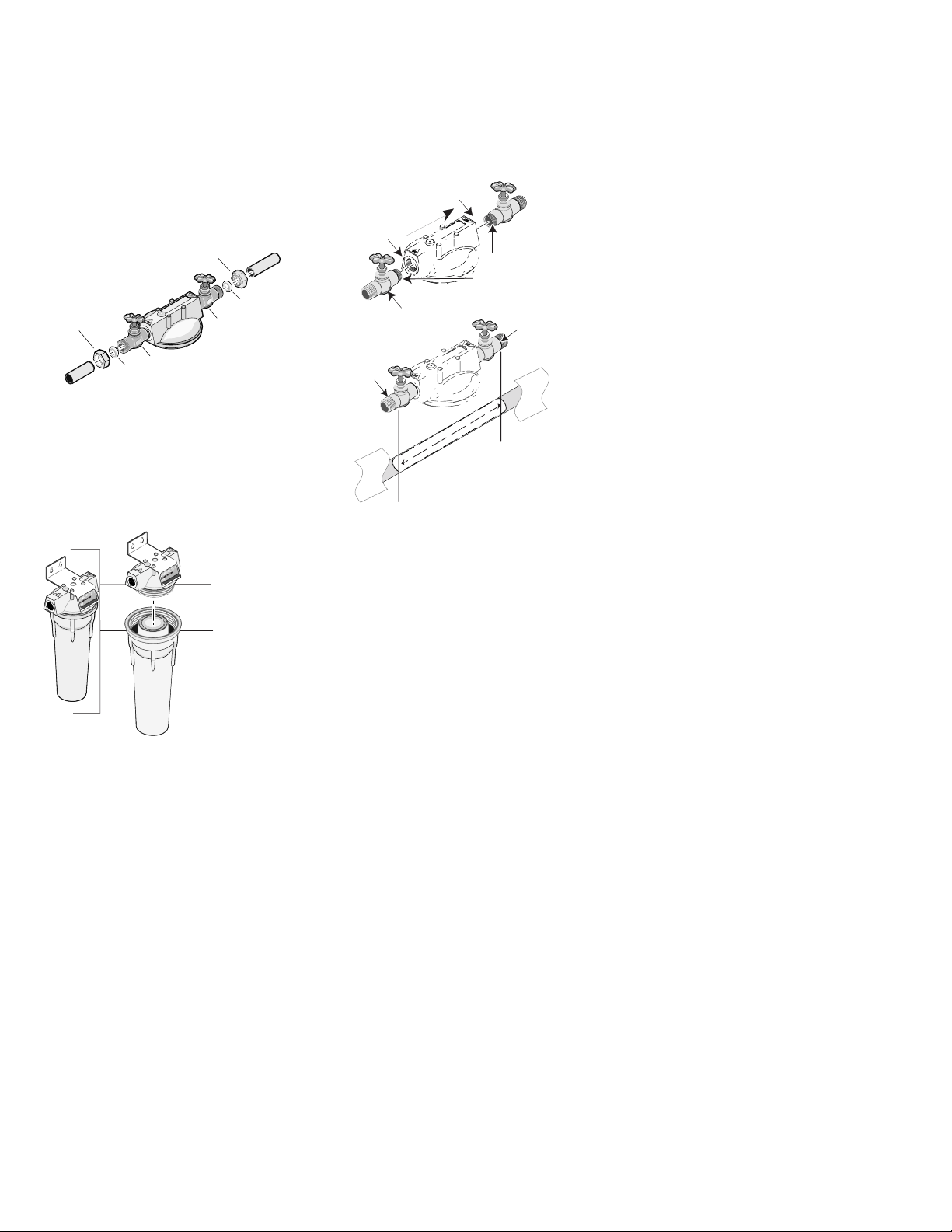

INSTALLATION INSTRUCTIONS
ON 3/4” COPPER PIPE WITH THE
OMNI QUICK KIT:
The Omni Quick Connection Kit can be used
with the following Omni products: OB1, Pro-
900, R12, R14 and OB5 filters.
There are many ways to install your water
filter into a water line. This is a typical main
water line installation.
1. Open the package and locate all the parts as
shown in Figure 1.
2. Turn off the main water supply valve and
open a faucet to drain the system.
3. Unscrew and separate the head from the sump
portion of the filter housing. See Figure 2. Set
the sump aside.
4. Remove the brass compression nut and fer-
rule from each of the adapters and set them
aside.
5. Wrap 6”of Teflon tape on the “course”
thread of each adapter. Apply the tape in a
clockwise direction.
6. Thread the male adapters into the inlet and
outlet ports of the filter head. Start the
adapters by hand to avoid cross threading
them and then finish tightening the adapters
with a 1-1/4 wrench until they are snug. DO
NOT OVERTIGHTEN. See Figure 3.
7. Measure the distance from the outside collar
edge of the inlet adapter to the outside collar
edge of the outlet adapter. Mark this dis-
tance on the pipe.
8. Cut the pipe with a pipe cutter or hacksaw.
Sand or file the ends of the cut copper pipe
with sand paper or steel wool. Clean the ends
of the cut pipe.
NOTICE: Do not cut the pipe on an angle.
Cutting pipe on an angle may cause it to leak
during use.
Figure 1
Compression
Nut
Brass
Ferrule
Compression
Nut
Brass
Ferrule
Adapter
Valve
Adapter
Valve
Figure 2
"Head" Portion
of Filter Housing
"Sump" Portion
of Filter Housing
3708 0600 QK
Figure 3
Adapter
Valve
Water Flow
Inlet
Port
Outlet
Port
Outside
Collar Edge
Outside
Collar Edge
Measure, mark and cut
the copper pipe from the
outside collar edge of the
inlet adapter to the outside
collar edge of the outlet
adapter.
Wrap these
threads with
Teflon Tape
TM

3

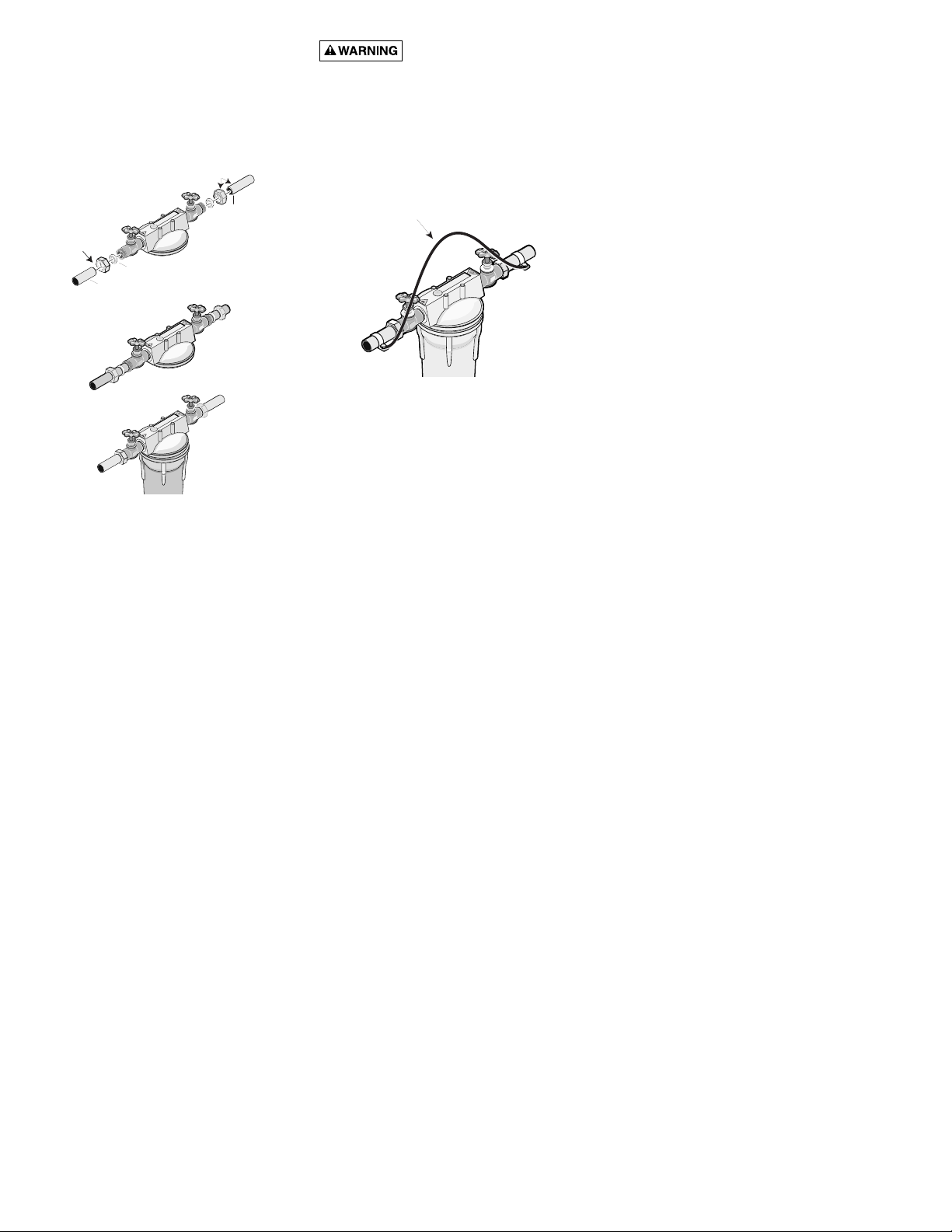

9. Slip a compression nut, the small hole end
first, onto each of the pipe ends. Follow each
compression nut with a brass ferrule. Slide
each brass compression ferrule up 1/4” from
the cut end of the pipe. See Figure 4.
NOTICE: Be sure that the incoming water
supply is going into the filter head opening
marked “IN”.
10.Insert the copper pipe into the left-hand
compression fitting, making sure that the
copper pipe bottoms out inside the fitting.
Tighten the compression nut securely with
the wrench. Hold the fitting with a wrench
to prevent over tightening it in the housing.
11.Repeat Step 10 with the right hand compres-
sion fitting.
Risk of electrical shock. If
your water pipes are used to ground your
house’s electrical system, install a No. 4
AWG jumper wire (or larger) around the fil-
ter . The jumper wire must be connected at
both ends by a regulation ground clamp
that satisfies NEC or CEC and local codes.
Consult a building inspector or licensed electri-
cian for more information. See Figure 5.
12.Thread the sump back onto the head portion
of the filter housing.
13.Slowly turn on the water supply.
14.Check the entire system for leaks.
15.If leaking, shut off the water pressure and
tighten the fittings.
16.Open the faucet and flush the filter for 5
minutes.
For further operating, installation, or
maintenance assistance:
Call Omnifilter Customer Service
at 800-937-6664;
www.omnifilter.com
Delavan, WI 53115
Figure 5
No. 4 AWG
Jumper Wire
Figure 4
Compression
Nut
Brass
Ferrule
Copper
Pipe end
from well
Copper pipe
(small end first)
(small end toward pipe)

INSTRUCTIONS D’INSTALLATION
SUR UNTUYAU EN CUIVRE DE
3/4 PO AVEC LATROUSSE À
BRANCHEMENT RAPIDE OMNI :
La trousse à branchement rapide Omni peut être
utilisée avec les produits Omni suivants : Filtres
OBI, Pro-900, R12, R14 et OB5.
Le filtre à eau peut être branché sur la con-
duite d’eau de plusieurs façons. Cette instal-
lation est une installation-type sur la con-
duite d’eau principale.
1. Ouvrir l’emballage et repérer toutes les
pièces, comme il est illustré à la Figure 1.
2. Fermer l’arrivée d’eau principale, puis ouvrir
un robinet pour vider les tuyauteries
3. Dévisser et séparer la tête du filtre de la cuve.
Se reporter à la Figure 2. Mettre la cuve de
côté.
4. Déposer l’écrou à compression et l’olive en
laiton de chaque adaptateur. Les mettre de
côté.
5. Envelopper 6 po de ruban d’étanchéité au
Téflon sur les filets « gros » de chaque adap-
tateur. Poser le ruban d’étanchéité en Téflon
sur les filets en l’enroulant à droite.
6. Visser les adaptateurs mâles dans les orifices
arrivée et sortie de la tête du filtre.
Commencer à visser les adaptateurs à la
main pour ne pas fausser les filets, puis finir
de les serrer avec une clé de 1 1/4 po jusqu’à
ce qu’ils soient fermement serrés. NE PAS LES
SERRER EXAGÉRÉMENT. Se reporter à la
Figure 3.
7. Mesurer la distance qu’il y a entre le côté col-
let extérieur de l’adaptateur d’arrivée et le
côté collet extérieur de l’adaptateur de sortie.
Indiquer cette distance sur le tuyau.
8. Couper le tuyau avec un coupe-tubes ou une
scie à métaux. Nettoyer ou limer les
extrémités du tuyau en cuivre coupé avec du
papier abrasif ou de la laine d’acier. Nettoyer
les extrémités du tuyau coupé.
NOTA : Ne pas couper le tuyau en biseau,
sinon il fuira pendant l’utilisation.
4
Figure 2
"Head" Portion
of Filter Housing
"Sump" Portion
of Filter Housing
3708 0600 QK
French
Figure 1
Compression
Nut
Brass
Ferrule
Compression
Nut
Brass
Ferrule
Adapter
Valve
Adapter
Valve
Figure 3
Adapter
Valve
Water Flow
Inlet
Port
Outlet
Port
Outside
Collar Edge
Outside
Collar Edge
Measure, mark and cut
the copper pipe from the
outside collar edge of the
inlet adapter to the outside
collar edge of the outlet
adapter.
Wrap these
threads with
Teflon Tape
TM
Olive
en laiton
Robinet
adaptateur
Olive
en laiton
Écrou à
compression
Robinet
adaptateur
Écrou à
compression
« Tête » de la
cuve du filtre
« Cuve » du filtre
Orifice
«Sortie »
Envelopper ces
filets de ruban
d’étanchéité au
TéflonMC
Robinet
adaptateur Côté collet
extérieur
Côté collet
extérieur
Mesurer le tuyau en cuivre, depuis
le côté collet extérieur de l’adapta-
teur d’arrivée jusqu’au côté collet
extérieur de l’adaptateur de sortie.
Repérer cette mesure sur le tuyau,
puis le couper.
Circulation
de l’eau
Orifice
«Arrivée »

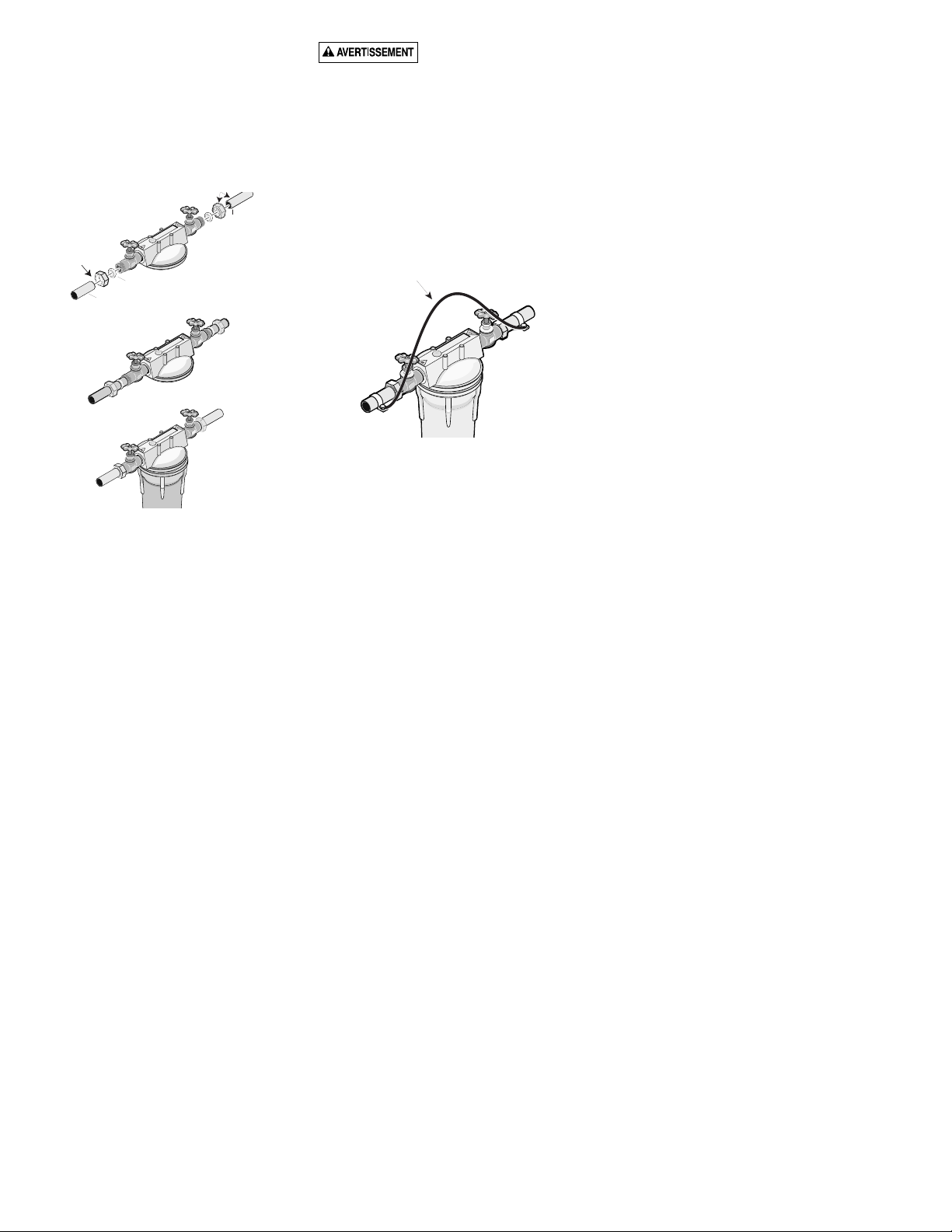

9. Sur chaque extrémité du tuyau, glisser un
écrou à compression, le côté petit trou en
premier. Faire suivre par une olive en laiton.
Glisser chaque écrou à compression en laiton
à 1/4 po de l’extrémité coupée du tuyau. Se
reporter à la Figure 4.
NOTA : S’assurer de brancher le côté arrivée
de l’alimentation en eau dans l’orifice de la
tête du filtre repéré « IN ».
10.Introduire le tuyau en cuivre dans le raccord à
compression gauche, en s’assurant que le
tuyau en cuivre vient en butée à l’intérieur du
raccord. Serrer fermement l’écrou à com-
pression avec la clé. Immobiliser l’écrou à
compression avec une clé pour ne pas trop le
serrer dans la cuve.
11.Répéter l’opération 10 pour le raccord côté
droit.
Risque de secousses élec-
triques. Si les tuyaux d’eau de l’habitation
sont utilisés pour mettre à la terre l’installa-
tion électrique de l’habitation, poser un fil
volant nº 4 AWG (ou de plus gros diamètre)
de chaque côté du filtre. Le fil volant doit
être branché aux deux extrémités par des
colliers de mise à la terre réglementaires,
conforment aux codes de la NEC, au Code
canadien de l’électricité et aux codes de la
municipalité. Pour de plus amples détails,
s’adresser à l’inspecteur des bâtiments ou à un
électricien qualifié. Se reporter à la Figure 5.
12.Revisser la cuve sur la tête du filtre.
13.Rouvrir lentement l’arrivée d’eau.
14.S’assurer que le système ne fuit pas.
15.En cas de fuite, fermer l’arrivée l’eau et
resserrer tous les raccords.
16.Ouvrir le robinet et rincer le filtre pendant 5
minutes.
Pour tout autre renseignement concernant le
fonctionnement, l’installation ou l’entretien.
Appelez le service à la clientèle
en composant le 800-937-06664
www.omnifilter.com
Delavan, WI 53115
5
Figure 4
Compression
Nut
Brass
Ferrule
Copper
Pipe end
from well
Copper pipe
(small end first)
(small end toward pipe)
Figure 5
No. 4 AWG
Jumper Wire
(petit côté vers le tuyau)
Tuyau
en cuivre
Écrou à
compression
(petit côté en
premier)
Olive en laiton
Tuyau en
cuivre en
provenance
du puits
Fil volant
nº 4 AWG

INSTRUCCIONES PARA LA
INSTALACIÓN EN TUBERÍAS DE
COBRE DE 3/4” CON EL JUEGO
DE CONEXIÓN RÁPIDA OMNI:
El Juego de Conexión Rápida Omni se puede
usar con los siguientes productos Omni, Filtros
OB1, Pro-900, R12, R14 y OB5.
El filtro de agua se puede instalar de
muchas maneras diferentes en una línea de
suministro de agua. Esta es una instalación
típica en la línea principal de suministro de
agua.
1. Abra el paquete y ubique todas las piezas
que se ilustran en la Figura 1.
2. Cierre la llave principal de suministro de agua
y abra el grifo para drenar el sistema.
3. Destornille y separe el cabezal de la porción
del sumidero de la caja del filtro. Consulte la
Figura 2. Coloque el sumidero a un costado.
4. Saque la tuerca de compresión y el casquillo
de latón de cada uno de los adaptadores y
colóquelos a un costado.
5. Envuelva 6 pulgadas de cinta de Teflón en la
rosca “gruesa” de cada adaptador. Aplique
la cinta en la dirección de las agujas del reloj.
6. Enrosque los adaptadores machos en los ori-
ficios de admisión y de salida del cabezal del
filtro. Comience los adaptadores a mano
para evitar un enroscado falso y luego ter-
mine apretando los adaptadores con una
llave de 1-1/4 hasta que estén bien ajusta-
dos. NO APRIETE DEMASIADO. Consulte la
Figura 3.
7. Mida la distancia entre el borde del collarín
exterior del adaptador de admisión y el borde
del collarín exterior del adaptador de salida.
Marque esta distancia en el tubo.
8. Corte el tubo con un cortatubos o con una
sierra cortametales. Lije o lime los extremos
del tubo de cobre cortado con papel de lija o
virutas de acero. Limpie los extremos del
tubo cortado.
IMPORTANTE: No corte el tubo en ángulo.
Si el tubo se corta en ángulo, puede presen-
tar fugas durante el uso.
6
Spanish
Figura 1
Compression
Nut
Brass
Ferrule
Compression
Nut
Brass
Ferrule
Adapter
Valve
Adapter
Valve
Casquillo
de latón
Válvula del
adaptador
Casquillo
de latón
Tuerca de
compresión
Válvula del adaptador
Tuerca de
compresión
Figura 2
"Head" Portion
of Filter Housing
"Sump" Portion
of Filter Housing
3708 0600 QK
Porción “cabezal”
de la caja del filtro
Porción del “sumidero”
de la caja del filtro
Figura 3
Adapter
Valve
Water Flow
Inlet
Port
Outlet
Port
Outside
Collar Edge
Outside
Collar Edge
Measure, mark and cut
the copper pipe from the
outside collar edge of the
inlet adapter to the outside
collar edge of the outlet
adapter.
Wrap these
threads with
Teflon Tape
TM
Orificio
de salida
Envolver estas
roscas con cinta
de teflón
Válvula del
adaptador Borde del
collarín
exterior
Borde del
collarín exterior
Mida, marque y corte el tubo de
cobre desde el borde del collarín
exterior del adaptador de admisión
hasta el borde del collarín exterior
del adaptador de salida.
Flujo de
agua
Orificio
de admisión

9. Deslice una tuerca de compresión, con el orifi-
cio pequeño primero, en cada uno de los
extremos del tubo. Siga cada tuerca de com-
presión con un casquillo de latón. Deslice
cada casquillo de compresión de latón hasta
1/4” del extremo cortado del tubo. Consulte
la Figura 4.
IMPORTANTE: Verifique que el suministro de
agua de entrada vaya hacia la abertura del
cabezal del filtro marcada con la palabra
“IN” (admisión).
10.Introduzca el tubo de cobre en el accesorio
de compresión izquierdo, asegurándose de
que el tubo de cobre toque fondo dentro del
accesorio. Apriete bien la tuerca de compre-
sión con una llave. Sostenga el accesorio con
una llave para evitar apretarlo demasiado en
la caja.
11.Repita el Paso 10 con el accesorio de com-
presión derecho.
Riesgo de choque eléctrico.
Si sus tuberías de agua se usan para poner a
tierra el sistema eléctrico de su casa, instale
un cable de empalme No. 4 AWG (o mayor)
alrededor del filtro. El cable de empalme
debe estar conectado en ambos extremos
por medio de una abrazadera aprobada
para puesta a tierra que cumpla con las nor-
mas locales y de NEC o CEC. Consulte al
inspector de construcciones o a un electricista
certificado para obtener más información al
respecto (Consulte la figura 5).
12.Vuelva a enroscar el sumidero en la porción
del cabezal de la caja del filtro.
13.Abra el suministro de agua lentamente.
14.Inspeccione todo el sistema para verificar que
no haya fugas.
15.Si observa fugas, cierre la presión del agua y
ajuste los accesorios.
16.Abra el grifo y deje correr agua por el filtro
durante 5 minutos para enjuagarlo.
Para mayor información sobre la operación,
instalación o el mantenimiento:
Llame al Servicio al Cliente de
Omnifilter: 800-937-6664
www.omnifilter.com
Delavan, WI 53115
7
Figura 4
Compression
Nut
Brass
Ferrule
Copper
Pipe end
from well
Copper pipe
(small end first)
(small end toward pipe)
(extremo pequeño hacia el tubo)
Tubo de
cobre
Tuerca de
compresión
(extremo
pequeño
primero)
Casquillo de latón
Extremo del
tubo de cobre
desde el pozo
Figura 5
No. 4 AWG
Jumper Wire
Cable de
empalme
No. 4 AWG

8
