Omnitronic DXO-26E User manual

©
Copyright
Nachdruck verboten!
Reproduction prohibited!
Für weiteren Gebrauch aufbewahren!
Keep this manual for future needs!
BEDIENUNGSANLEITUNG
USER MANUAL
DXO-26E
DIGITAL CROSSOVER

00053694.DOC, Version 1.1
2/31

00053694.DOC, Version 1.1
3/31
Inhaltsverzeichnis/
Table of contents
1. EINFÜHRUNG............................................................................................................................................... 4
1.1 Features ................................................................................................................................................... 4
2. SICHERHEITSHINWEISE............................................................................................................................. 5
3. BESTIMMUNGSGEMÄSSE VERWENDUNG .............................................................................................. 6
4. BEDIENELEMENTE UND ANSCHLÜSSE................................................................................................... 7
5. INBETRIEBNAHME ...................................................................................................................................... 9
5.1 Einbau in ein Rack ................................................................................................................................... 9
5.2 Audiogeräte anschließen ......................................................................................................................... 9
5.3 Software installieren............................................................................................................................... 10
5.4 Computer anschließen........................................................................................................................... 10
5.5 Programm starten .................................................................................................................................. 11
5.6 Aktualisieren der Firmware .................................................................................................................... 11
6. BEDIENUNG ............................................................................................................................................... 12
6.1 Grundeinstellungen im Einstellungsmenü vornehmen .......................................................................... 12
6.2 Einstellungen im Parametermenü vornehmen....................................................................................... 14
7. REINIGUNG UND WARTUNG.................................................................................................................... 17
8. TECHNISCHE DATEN................................................................................................................................ 17
1. INTRODUCTION ......................................................................................................................................... 18
1.1 Features ................................................................................................................................................. 18
2. SAFETY INSTRUCTIONS .......................................................................................................................... 19
3. OPERATING DETERMINATIONS.............................................................................................................. 20
4. OPERATING ELEMENTS AND CONNECTIONS ...................................................................................... 21
5. SETTING INTO OPERATION ..................................................................................................................... 23
5.1 Rack installation..................................................................................................................................... 23
5.2 Connecting audio devices...................................................................................................................... 23
5.3 Software installation............................................................................................................................... 24
5.4 Connecting a computer.......................................................................................................................... 24
5.5 Program start ......................................................................................................................................... 25
5.6 Firmware updates .................................................................................................................................. 25
6. OPERATION ............................................................................................................................................... 26
6.1 Basic settings in the setup menu ........................................................................................................... 26
6.2 Adjustments in the parameter menu...................................................................................................... 28
7. CLEANING AND MAINTENANCE ............................................................................................................. 31
8. TECHNICAL SPECIFICATIONS................................................................................................................. 31
Diese Bedienungsanleitung gilt für die Artikelnummer/
This user manual is valid for the article number: 10356341
Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:
You can find the latest update of this user manual in the Internet under:
www.omnitronic.com

00053694.DOC, Version 1.1
4/31
BEDIENUNGSANLEITUNG
DXO-26E IDigitale Frequenzweiche
Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!
Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses
Gerätes zu tun haben, müssen
-entsprechend qualifiziert sein
-diese Bedienungsanleitung genau beachten
-die Bedienungsanleitung als Teil des Produkts betrachten
-die Bedienungsanleitung während der Lebensdauer des Produkts behalten
-die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
-sich die letzte Version der Anleitung im Internet herunter laden
1. EINFÜHRUNG
Wir freuen uns, dass Sie sich für die OMNITRONIC DXO-26E entschieden haben. Sie haben hiermit ein
zuverlässiges und leistungsstarkes Gerät erworben. Wenn Sie nachfolgende Hinweise beachten, sind wir
sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
1.1 Features
Digitale Stereo-Aktiv-Frequenzweiche inkl. Software
•Flexible Ausgangskonfigurationen für alle gängigen Stereo- und Monobetriebsarten
• 2 analoge Eingänge und 6 analoge Ausgänge (XLR)
•Aktive Frequenzfiltertypen (Bessel, Butterworth und Linkwitz-Riley) mit bis zu 48 dB/Oktave
Flankensteilheit teilen das Audiosignal in verschiedene Frequenzbereiche
•Inkl. Software für PC und Mac zur Fernsteuerung vom Computer über USB-Schnittstelle: speichern,
übertragen und verwalten Sie Ihre Presets
•Bis zu 30 User Presets lassen sich über die Software im Gerät abspeichern
• 5 Menüsprachen wählbar (Deutsch, Englisch, Französisch, Spanisch, Niederländisch)
•Alphanumerische LCD-Anzeige mit 2 Zeilen à 16 Zeichen
•Eingangsempfindlichkeit digital regelbar
•Ein- und Ausgänge mit 4-stelliger LED-Pegelanzeige sowie Clip- und Limit-Indikator
•Stummschalter mit Indikator pro Ausgang
•Parametrischer 7-Band-Equalizer pro Ausgang
•Bis zu 7 ms Signaldelay an den Ausgängen einstellbar
•Ausgangslimiter mit einstellbaren Limits und automatischen Attack- und Release-Einstellungen zum
Überlastschutz Ihrer Beschallungsanlage
•Phasenlage invertierbar
•Lock-Funktion zum Schutz der Programmeinstellungen
•Rackeinbau, 1 HE

00053694.DOC, Version 1.1
5/31
2. SICHERHEITSHINWEISE
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu
erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheits-
hinweise und die Warnvermerke beachten, die in dieser Bedienungsanleitung enthalten sind.
Unbedingt lesen:
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der
Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
Sollten Sie Schäden am Netzteil oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und
setzen sich bitte mit Ihrem Fachhändler in Verbindung.
Der Aufbau entspricht der Schutzklasse III. Das Gerät darf nur mit einem geeigneten Netzteil betrieben
werden. Das Netzteil immer als letztes einstecken.
Halten Sie das Gerät von Hitzequellen wie Heizkörpern oder Heizlüftern fern.
Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum
gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen
Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!
Stellen Sie keine Flüssigkeitsbehälter, die leicht umfallen können, auf dem Gerät oder in dessen Nähe ab.
Falls doch einmal Flüssigkeit in das Geräteinnere gelangen sollte, sofort Netzteil ziehen. Lassen Sie das
Gerät von einem qualifizierten Servicetechniker prüfen, bevor es erneut benutzt wird. Beschädigungen, die
durch Flüssigkeiten im Gerät hervorgerufen wurden, sind von der Garantie ausgeschlossen.
Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen.
Beachten Sie bitte, dass Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden,
nicht unter den Garantieanspruch fallen.
ACHTUNG: Endstufen immer zuletzt einschalten und zuerst ausschalten!
Kinder und Laien vom Gerät fern halten!
Im Geräteinneren befinden sich keine zu wartenden Teile. Eventuelle Servicearbeiten sind ausschließlich
dem autorisierten Fachhandel vorbehalten!

00053694.DOC, Version 1.1
6/31
3. BESTIMMUNGSGEMÄSSE VERWENDUNG
Die DXO-26E ist ein digitales Lautsprecher-Management-System konzipiert für professionelle Live- und
Studioanwendungen. Zur komfortablen Steuerung des Geräts über einen Computer befindet sich ein
passendes Software-Programm auf CD-ROM im Lieferumfang. Das Gerät verfügt über zwei analoge
Eingänge und sechs analoge Ausgänge, die als XLR-Anschlüsse ausgeführt sind und beliebig zugeordnet
werden können.
Dieses Produkt ist für den Anschluss an 6 V, 500 mA Gleichspannung zugelassen und wurde ausschließlich
zur Verwendung in Innenräumen konzipiert.
Das Gerät darf nur mit dem beiliegenden Netzteil betrieben werden. Das Netzteil ist nach Schutzklasse 2
aufgebaut und die Frequenzweiche entspricht Schutzklasse 3.
Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installierung oder Inbetriebnahme
des Gerätes.
Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit
und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre
eigene und die Sicherheit Dritter!
Die Umgebungstemperatur muss zwischen -5° C und +45° C liegen. Halten Sie das Gerät von direkter
Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern. Die relative
Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45° C nicht überschreiten. Dieses Gerät darf nur
in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden.
Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte
nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung!
Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden
Sie ein weiches und angefeuchtetes Tuch.
Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu
vermeiden.
Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten
sind.
Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt.
Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am
Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie
z. B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.

00053694.DOC, Version 1.1
7/31
4. BEDIENELEMENTE UND ANSCHLÜSSE
1
LED-Pegelanzeige Kanal A und B
6-stellige Pegelanzeige für die Eingänge Kanal A und B.
Bei Erreichen der Aussteuerungsgrenze leuchtet die
orange LED LIMIT. Bei Übersteuerung leuchtet die rote
LED CLIP.
2LCD-Anzeige
Zeigt den Namen des Presets und die Betriebsart sowie
alle Menüpunkte und Einstellungsmöglichkeiten an.
3Dreh-/Druckrad DATA
Zum Einstellen der Parameter für den angewählten
Menüpunkt.
4Taste ESC
Zum Abbrechen des Einstellvorgangs und Verlassen des
Einstellungs- und Parametermenüs.
5Tasten CH UP und CH DOWN
Wählen die einzustellenden Eingänge Kanal A und B und
Ausgänge 1 bis 6.
6
Tasten NEXT und PREV
Zum Anwählen von Menüpunkten im Parametermenü.
7Taste MENU
Zum Aufrufen des Einstellungsmenüs und von Menü-
punkten.
8LED-Pegelanzeige Ausgänge 1 bis 6
6-stellige Pegelanzeige für die Ausgänge 1 bis 6. Wird
ein Ausgang vom Limiter begrenzt, leuchtet die orange
LED LIMIT. Bei Übersteuerung leuchtet die rote LED
CLIP.
9Umschalter MUTE mit LED
Zum Stummschalten der Ausgänge 1 bis 6. Bei
gedrückter Taste wird die Stummschaltung aktiviert und
die zugehörige rote LED leuchtet.

00053694.DOC, Version 1.1
8/31
13
Netzanschluss
Stecken Sie hier die Anschlussleitung des beiliegenden
Netzteils ein.
14 USB-Anschluss
USB-Anschluss (Typ B) zum Anschluss an einen
Computer. Die mitgelieferte Software erlaubt die
komfortable Steuerung der Frequenzweiche mit einem
Computer, d. h. Einstellungen lassen sich speichern,
übertragen und verwalten.
10
Analoge Line-Ausgänge 1 bis 6
Symmetrische XLR-Buchsen zum Anschluss von
Endverstärkern.
11 Zugentlastung
12 Analoge Line-Eingänge Kanal A und B
Symmetrische XLR-Buchsen zum Anschluss der
Signalquelle (z. B. Vorverstärker, Mischpult).

00053694.DOC, Version 1.1
9/31
5. INBETRIEBNAHME
5.1 Einbau in ein Rack
Stellen Sie das Gerät auf einer ebenen Fläche auf oder installieren Sie es in Ihrem Rack. Für den Einbau in
ein 19"-Rack (483 mm) wird 1 HE benötigt. Achten Sie bei der Standortwahl des Geräts darauf, dass die
warme Luft aus dem Rack entweichen kann und genügend Abstand zu anderen Geräten vorhanden ist.
Dauerhafte Überhitzung kann zu Schäden am Gerät führen. Sie können das Gerät mit vier Schrauben M6 im
Rack befestigen.
5.2 Audiogeräte anschließen
Trennen Sie den DXO-26E vom Netz und schalten Sie die anzuschließenden Geräte vor dem Anschluss
bzw. vor dem Verändern von Anschlüssen aus.
1Die XLR-Eingänge und -Ausgänge können sowohl symmetrisch als auch unsymmetrisch
angeschlossen werden. Symmetrische Kabel liefern +6 dB mehr Ausgangspegel und gewährleisten
einen besseren Schutz vor Störungen bei langen Kabelwegen. Schließen Sie die Signalquelle (z. B.
Vorverstärker, Mischpult) an die Eingangsbuchsen INPUT A und B an.
2Verbinden Sie die Endverstärker mit den Ausgängen OUTPUT 1 bis 6.
3Verbinden Sie die Anschlussleitung des beiliegenden Netzteils mit der Netzanschlussbuchse Power
und stecken Sie das Netzteil in ein Steckdose ein. Das Gerät ist damit eingeschaltet und befindet sich
in Dauerbereitschaft. Die Betriebsanzeige leuchtet. Das Gerät lässt sich nur durch Trennen des
Netzsteckers ausschalten.
Das Netzkabel kann durch die Zugentlastung sicher am Gerät befestigt werden. Trennen Sie immer die
Verbindung zum Netz, wenn Sie die Leitungen umstecken, das Gerät an einen anderen Platz stellen
wollen oder bei längeren Betriebspausen.
Achtung! Verwenden Sie immer nur das mitgelieferte Netzteil, sonst wird das Gerät beschädigt.
Belegung der XLR-Verbindung
21
3
12
3
Symmetrische XLR-Verbindung
1 = Masse / Schirm
2 = (+)Plus-Phase
3 = (-)Minus-Phase
Eingang Ausgang
Um eine XLR Verbindung unsymmetrisch an zu schließen,
müssen Pin 1 und 3 gebrückt werden.
-

00053694.DOC, Version 1.1
10/31
5.3 Software installieren
Zur komfortablen Steuerung des Geräts mit einem Computer befindet sich eine spezielle
Software auf CD-ROM im Lieferumfang. Legen Sie die CD-ROM in das CD-Laufwerk Ihres
Computers ein. Nach dem Einlesevorgang startet die automatische Installationsroutine. Falls
nicht, führen Sie auf der CD-ROM unter Windows die Datei [Setup.msi]oder auf dem Mac die
Datei [Omnitronic DXOControl.pkg]aus. Folgen Sie nun den Anweisungen des
Installationsprogramms. Ältere Versionen werden automatisch entfernt; es ist nicht notwendig, diese vorher
zu deinstallieren.
Installationsanzeigen Windows und Mac OS X
Hinweise
•Für die Installation der Software müssen Sie als Administrator oder als Benutzer mit Administrator-
rechten auf Ihrem Betriebssystem angemeldet sein.
•Wenn Sie das Installationspaket aus dem Internet heruntergeladen haben, müssen Sie es für eine
ordnungsgemäße Installation entpacken.
•Da die Treiber und die Software konstant weiterentwickelt werden, können die Installationsanzeigen
und -vorgänge leicht von den zuvor beschriebenen abweichen. Wir empfehlen Ihnen regelmäßig die
Seite www.omnitronic.com zu prüfen, um Updates und weitere Neuerungen herunterladen zu können.
5.4 Computer anschließen
Verbinden Sie den USB-Anschluss des Geräts über das mitgelieferte USB-Verbindungskabel mit Ihrem
Computer. Die Frequenzweiche ist kompatibel mit Mac und PC. Ein passender Treiber für die korrekte
Anbindung über die USB-Schnittstelle wird bei der Softwareinstallation automatisch mitinstalliert. Sobald das
Gerät mit einem Computer verbunden ist, wird die USB-Schnittstelle erkannt und kann verwendet werden.
Hinweise
•Verwenden Sie immer den gleichen USB-Anschluss an Ihrem Computer, um Probleme bei der
Geräteerkennung zu vermeiden.
•Der Gerätetreiber ist mit im Installationspaket enthalten: [adspusb.cat].

00053694.DOC, Version 1.1
11/31
5.5 Programm starten
Starten Sie nach dem Anschließen die Software. Wurde das Programm bereits vor dem Anschließen
gestartet, muss es beendet und erneut gestartet werden, sonst wird das Gerät nicht erkannt.
Hinweis
Für den Betrieb der Software müssen Sie als Administrator oder als Benutzer mit Administratorrechten
auf Ihrem Betriebssystem angemeldet sein (unter Windows 7 z. B.: rechter Mausklick auf dem Desktop-
Icon TAls Administrator ausführen). Anderenfalls startet das Programm im Demo-Modus.
5.6 Aktualisieren der Firmware
Die interne Software (Firmware) des Geräts lässt sich mit einem Computer mit Windows-Betriebssystem
aktualisieren. Dadurch können Sie auch nach dem Kauf neue Funktionen und Optimierungen und die
Beseitigung eventuell auftretender Fehler in den DXO-26E integrieren. Wir empfehlen Ihnen, immer die
aktuellste Version in Ihren DXO-26E zu laden, um so die größtmögliche Funktionalität verfügbar zu
haben. Um zu überprüfen, mit welcher Firmwareversion das Gerät arbeitet, lesen Sie im Kapitel 6.1 Grund-
einstellungen im Einstellungsmenü vornehmen.
1Sichern Sie alle auf Ihrem Gerät vorhandenen Presets auf Ihrem Computer bevor Sie die Firmware
aktualisieren. Nach einer Aktualisierung befindet sich das Gerät im Werkszustand und alle
gespeicherten Presets werden gelöscht.
2Laden Sie die neueste Firmware aus dem Internet herunter und entpacken Sie die Datei auf Ihrem
Computer.
3Starten Sie nach dem Anschließen des Geräts die Software und wählen Sie den Menübefehl
[Hardware][Firmware Update]. Die Aktualisierung wird gestartet.
4Eine Anzeige informiert Sie über den Fortschritt der Aktualisierung. Nach 10 bis 60 Sekunden ist der
Vorgang abgeschlossen und das Gerät ist einsatzbereit.
Hinweise
•Die Firmware-Aktualisierung ist nur mit einem Computer mit Windows-Betriebssystem möglich.
•Sichern Sie Ihre Presets vor einer Aktualisierung.
•Während der Aktualisierung sind Aussetzer und Geräusche möglich. Trennen Sie deshalb jede
Verbindung zu Ihren Lautsprechern, um laute Geräusche oder Schäden zu vermeiden.
•Wird die Aktualisierung abgebrochen oder nicht erfolgreich durchgeführt, können Sie sie jederzeit
erneut durchführen. Dies ist auch dann möglich, wenn das Gerät nicht mehr reagiert. Schalten Sie in
einem solchen Fall das Gerät aus und schließen Sie die Software. Schalten Sie das Gerät wieder ein
und wiederholen Sie den Aktualisierungsvorgang.

00053694.DOC, Version 1.1
12/31
6. BEDIENUNG
Nach dem Anschluss ans Netz benötigt das Gerät eine kurze Einstellphase und ist dann betriebsbereit. Das
Display zeigt in der oberen Zeile den Namen der zuletzt gewählten Benutzereinstellung (Preset) und in der
unteren Zeile die Betriebsart (Routing-Einstellung), d. h. wie die Eingänge den Ausgängen zugeordnet sind.
Die Stummschaltung der Ausgänge 1 bis 6 ist aktiviert (rote LEDs leuchten).
6.1 Grundeinstellungen im Einstellungsmenü vornehmen
Zum Aufrufen des Einstellungsmenüs drücken Sie die Taste MENU. Durch wiederholtes Drücken wählen Sie
den gewünschten Menüpunkt an (alternativ können auch die Tasten NEXT und PREV verwendet werden).
Die jeweiligen Einstellungen lassen sich durch Drehen des Dreh-/Druckrads DATA ändern und durch kurzes
Drücken speichern. Mit der Taste ESC wird der Einstellvorgang abgebrochen und das Einstellungsmenü
verlassen. 60 Sekunden nach der letzten Betätigung einer Taste wird der Einstellvorgang auch automatisch
abgebrochen.
A. Benutzereinstellungen laden und speichern
Im Festspeicher des Geräts können 30 verschiedene Benutzereinstellungen (Presets) gespeichert werden.
Diese Presets sind überschreibbar und bleiben auch nach dem Trennen von der Stromversorgung erhalten.
Das zuletzt geladene Preset ist automatisch nach dem Anschluss ans Netz aktiv.
1Zum Laden eines zuvor im Festspeicher gespeicherten Presets rufen Sie den Menüpunkt Load auf.
Wählen Sie das gewünschte Preset 1 bis 30 durch Drehen des Dreh-/Druckrads DATA. Drücken Sie
das Rad, um Ihre Wahl zu bestätigen.
2Zum dauerhaften Speichern von durchgeführten Einstellungen in den Festspeicher rufen Sie den
Menüpunkt Save auf. Wählen Sie den gewünschten Speicherplatz 1 bis 30 durch Drehen des Dreh-
/Druckrads DATA. Drücken Sie das Rad, um Ihre Wahl zu bestätigen. Ein zuvor an dieser Stelle
gespeichertes Preset wird dadurch überschrieben.
3Der Menüpunkt Set Presetname wird aufgerufen, in dem Sie aufgefordert werden einen Namen für das
Preset zu vergeben (max. 16 Zeichen). Bewegen Sie dazu das Dreh-/Druckrad DATA auf und ab, um
das erste Zeichen einzugeben. Drücken Sie anschließend die Taste NEXT, um das nächste Zeichen
einzugeben, usw. bis Sie alle Zeichen eingegeben haben. Bei Bedarf kann mit der Taste PREV
zurückgesprungen werden, um Zeichen zu korrigieren. Drücken Sie das Rad, um Ihre Einstellung zu
bestätigen.
4Drehen Sie das Rad und wählen Sie die Einstellung YES, um den Presetnamen zu speichern. Drücken
Sie das Rad, um Ihre Wahl zu bestätigen. Das Display zeigt nun den Presetnamen und die zugehörige
Routing-Einstellung an.
PRESET NAME
Stereo 3-Way

00053694.DOC, Version 1.1
13/31
B. Sperrmodus
Um zu verhindern, dass während des Betriebs versehentlich Änderungen im Einstellungsmenü und
Parametermenü vorgenommen werden, kann der Sperrmodus aktiviert werden. Der Sperrmodus lässt sich
erst nach Eingabe eines benutzerdefinierbaren Passworts aufheben.
1Rufen Sie den Menüpunkt Access Level auf. Drehen Sie das Dreh-/Druckrad DATA und wählen Sie die
Einstellung LOCKED, um den Sperrmodus zu aktivieren.
2Der Menüpunkt Password wird aufgerufen. In der Werkseinstellung des Geräts ist kein Passwort
vergeben. Es muss erst in Form von acht Buchstaben eingegeben werden. Geben Sie durch Auf- und
Abbewegen des Dreh-/Druckrads DATA den ersten Buchstaben ein. Drücken Sie die Taste NEXT, um
den nächsten Buchstaben einzugeben, usw. bis Sie alle Buchstaben eingegeben haben. Drehen Sie
das Dreh-/Druckrad DATA und wählen Sie die Einstellung YES, um das Passwort zu speichern.
Drücken Sie das Rad, um Ihre Wahl zu bestätigen.
3Beim Versuch eine Grundeinstellung oder Parameter zu ändern zeigt das Display **Locked**. Der
Sperrmodus lässt sich wieder aufzuheben, indem Sie zunächst das Dreh-/Druckrads DATA kurz
drücken und dann drehen und die Einstellung **Unlocked** wählen. Drücken Sie das Rad erneut und
geben Sie das Passwort mit Hilfe des Rads und der Taste NEXT ein. Drücken Sie abschließend die
Taste MENU. Es können nun wieder Änderungen in den Menüs vorgenommen werden.
C. Betriebsart wählen (Routing)
In diesem Menüpunkt kann aus 6 voreingestellten Betriebsarten gewählt werden. Als Grundeinstellung ist
die Betriebsart Mono 6-Way eingestellt, d. h. das Eingangssignal von Kanal A ist allen Ausgängen 1 bis 6
zugeordnet.
Bei Wechsel der Betriebsart werden alle Ausgänge automatisch stumm geschaltet (rote LEDs leuchten). Die
Stummschaltung muss dann wieder manuell mit den Tasten MUTE aufgehoben werden.
Bei Anwählen einer Stereobetriebsart werden die Eingangskanäle A und B und die Ausgänge 1 und 2, 3 und
4sowie 5 und 6 gekoppelt (Abschnitt H).
1Rufen Sie den Menüpunkt Routing auf.
2Drehen Sie das Dreh-/Druckrad DATA, um eine Betriebsart zu wählen.
3Drücken Sie das Rad, um Ihre Wahl zu bestätigen.
Betriebsart Ausgang 1 Ausgang 2 Ausgang 3 Ausgang 4 Ausgang 5 Ausgang 6
Mono 4-Way Kanal A Kanal A Kanal A Kanal A Kanal B Kanal B
Mono 5-Way Kanal A Kanal A Kanal A Kanal A Kanal A Kanal B
Mono 6-Way Kanal A Kanal A Kanal A Kanal A Kanal A Kanal A
Stereo 1-Way Kanal A Kanal B Kanal A Kanal B Kanal A Kanal B
Stereo 2-Way Kanal A Kanal B Kanal A Kanal B Kanal A Kanal B
Stereo 3-Way Kanal A Kanal B Kanal A Kanal B Kanal A Kanal B

00053694.DOC, Version 1.1
14/31

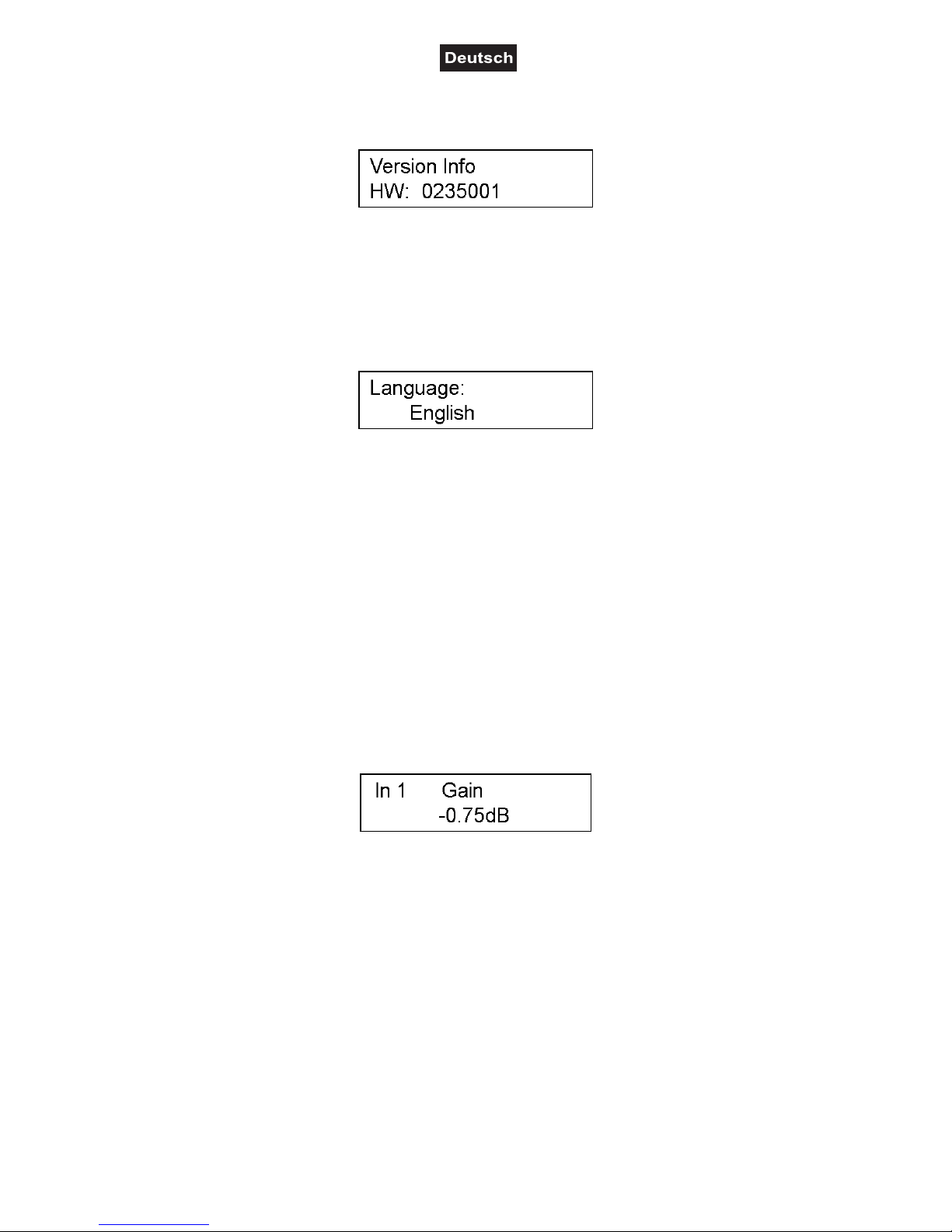

D. Versionen und Seriennummer anzeigen
Die aktuelle Version der Hardware und Software sowie die Seriennummer des Geräts lassen sich auf dem
Display darstellen.
1Rufen Sie den Menüpunkt Version Info auf. Das Display zeigt die Hardwareversion (HW).
2Drehen Sie das Dreh-/Druckrad DATA, um die Softwareversion anzuzeigen (SW).
3Drehen Sie das Rad erneut, um die Seriennummer (SN) anzuzeigen.
E. Menüsprache ändern
Nach dem Einschalten ist als Menüsprache Englisch eingestellt. Es kann auch Deutsch, Spanisch,
Französisch und Niederländisch gewählt werden.
1Rufen Sie den Menüpunkt Language auf.
2Drehen Sie das Dreh-/Druckrad DATA, um eine Sprache zu wählen.
3Drücken Sie das Rad, um Ihre Wahl zu bestätigen.
6.2 Einstellungen im Parametermenü vornehmen
Mit den Tasten CH UP und CH DOWN wählen Sie den einzustellenden Eingangskanal bzw. Ausgang 1 bis 6
an. Mit den Tasten NEXT und PREV rufen Sie den gewünschten Menüpunkt auf. Die jeweiligen Parameter
lassen sich durch Drehen bzw. Drücken des Dreh-/Druckrads DATA ändern. Mit der Taste ESC wird der
Einstellvorgang abgebrochen und das Parametermenü verlassen. 60 Sekunden nach der letzten Betätigung
einer Taste wird der Einstellvorgang auch automatisch abgebrochen.
Änderungen von Parametern wirken sich sofort auf die angeschlossenen Komponenten aus. Um die
Einstellungen dauerhaft zu erhalten, müssen sie als Preset im Festspeicher der Frequenzweiche
gespeichert werden (Abschnitt A. Benutzereinstellungen laden und speichern).
6.2.1 Eingangskanäle A und B konfigurieren
Wählen Sie den gewünschten Eingangskanal an und stellen Sie dann durch Drehen des Dreh-/Druckrads
DATA die Eingangsverstärkung (Gain) zwischen -50 dB und +12 dB ein. Bei Übersteuerung leuchtet die
Anzeige CLIP. Reduzieren Sie die dann Lautstärke entsprechend.
Als Grundeinstellung sind im Stereobetrieb die Eingangskanäle A und B gekoppelt, d. h. die Eingangs-
verstärkung wird für beide Kanäle gemeinsam eingestellt. Diese Einstellung kann geändert werden (
Abschnitt H).
6.2.2 Ausgänge 1 bis 6 konfigurieren
Als Grundeinstellung sind im Stereobetrieb die Ausgänge 1 und 2, 3 und 4 sowie 5 und 6 gekoppelt, d. h. die
nachfolgenden Änderungen von Parametern werden jeweils für beide Kanäle gemeinsam eingestellt. Diese
Einstellung kann geändert werden (Abschnitt H).

00053694.DOC, Version 1.1
15/31
A. Lautstärkepegel einstellen
Der Lautstärkepegel (Gain) an den Ausgängen lässt sich einstellen.
1Rufen Sie den Menüpunkt Gain auf.
2Stellen Sie durch Drehen des Dreh-/Druckrads DATA den Lautstärkepegel zwischen -50 dB und +12
dB ein. Bei Übersteuerung leuchtet die Anzeige CLIP. Reduzieren Sie die dann Lautstärke
entsprechend.
B. Signalanteile der Eingangskanäle A und B einstellen (Mixer)
Der Signalanteil der Eingangskanäle A und B an den Ausgängen lässt sich regulieren. Dazu müssen die
Ausgänge im Stereobetrieb entkoppelt oder eine Monobetriebsart eingestellt sein. Andernfalls lässt sich
dieser Menüpunkt nicht aufrufen.
1Rufen Sie den Menüpunkt Mixer auf.
2Stellen Sie zunächst durch Drehen des Dreh-/Druckrads DATA den Signalanteil von Kanal A zwischen
-24 dB und 0 dB ein oder schalten Sie ihn komplett aus mit der Stellung Off. Drücken Sie das Rad, um
Ihre Wahl zu bestätigen.
3Stellen Sie dann den Signalanteil von Kanal B ein.
C. Delay einstellen
Kommt es zu Laufzeitunterschieden durch Lautsprecherboxen, lässt sich eine Signalverzögerung (Delay
Time) in Millisekunden einstellen.
1Rufen Sie den Menüpunkt Delay auf.
2Stellen Sie durch Drehen des Dreh-/Druckrads DATA den Delay-Wert zwischen 0 ms und 7 ms ein.
D. Filter zuschalten
Um den angeschlossenen Lautsprechern nur die Signalanteile zuzuführen, für deren Wiedergabe sie
spezialisiert sind, lässt sich für jeden Ausgang ein Tiefpass- oder Hochpassfilter zuschalten und so das
Signal zwischen den Basslautsprechern und den Mittelhochtonlautsprechern aufteilen.
1Rufen Sie den Menüpunkt LowPass (Tiefpass) bzw. HighPass (Hochpass) auf.
2Stellen Sie durch Drehen des Dreh-/Druckrads DATA die Trennfrequenz zwischen 20 Hz und 20.000
Hz ein oder deaktivieren Sie das Filter mit der Stellung Off. Drücken Sie das Rad, um Ihre Wahl zu
bestätigen.
3Der Menüpunkt Type (Filtercharakteristik) wird aufgerufen. Wählen Sie hier durch Drehen des Rads aus
der Liste eine der verschiedenen Filtercharakteristiken (Butterworth, Bessel, Linkwitz-Riley) mit
unterschiedlichen Flankensteilheiten.
E. Equalizer einstellen
Zur klanglichen Bearbeitung der Eingangssignale stehen 7 parametrische Equalizer PEQ 1 bis 7 zur
Verfügung, die beliebig kombiniert werden können.

00053694.DOC, Version 1.1
16/31
1Rufen Sie nacheinander die Menüpunkte PEQ 1 bis 7 auf.
2Stellen Sie durch Drehen des Dreh-/Druckrads DATA den Pegel der Frequenzbandsenkung oder -
anhe-bung zwischen -12 dB und 12 dB ein. Drücken Sie das Rad, um Ihre Wahl zu bestätigen.
3Der Menüpunkt Q (Güte) wird aufgerufen. Stellen Sie hier durch Drehen des Rads die Güte
(Bandbreite) des Filters zwischen 0,2 und 25 ein. Drücken Sie das Rad, um Ihre Wahl zu bestätigen.
4Der Menüpunkt Freq (Frequenz) wird aufgerufen. Stellen Sie hier abschließend durch Drehen des Rads
die Einsatzfrequenz, an der das Filter arbeitet, zwischen 20 Hz und 20.000 Hz ein.
F. Limiter zuschalten
Zum Schutz der angeschlossenen Endstufen und Lautsprecher bietet die Frequenzweiche für jeden
Ausgang einen Limiter, mit dem gefährliche Signalspitzen unterdrückt werden können.
1. Rufen Sie den Menüpunkt Limiter auf.
2. Stellen Sie durch Drehen des Dreh-/Druckrads DATA die Einsatzschwelle (Threshold) des Limiters
zwischen -50 dBu und +9 dBu ein. In der Regel genügt es den Schwellwert auf die
Aussteuerungsgrenze der angeschlossenen Endstufe einzustellen.
G. Phasenlage korrigieren
Tritt in der Signalübertragung eine Phasendrehung auf, kann sie kompensiert werden.
1Rufen Sie den Menüpunkt Phase auf.
2Durch Drücken des Dreh-/Druckrads DATA kann zwischen Normal (Ausgangssignal und
Eingangssignal phasengleich) und Inverted (Ausgangssignal gegenüber dem Eingangssignal um 180°
gedreht) umgeschaltet werden.
H. Eingangskanäle A, B und Ausgänge 1 bis 6 koppeln
Als Grundeinstellung werden bei Anwählen einer Stereobetriebsart die Eingangskanäle A und B gekoppelt,
wodurch sich die Eingangsverstärkung für beide Kanäle gemeinsam einstellen lässt. Auch die Ausgänge 1
und 2, 3 und 4 sowie 5 und 6 werden gekoppelt, wodurch alle Parameter jeweils für beide Ausgänge
gemeinsam eingestellt werden können (Stummschaltung und Mixer ausgenommen). Diese Einstellung kann
geändert werden.
1Rufen Sie mit den Menüpunkt Link auf.
2Durch Drücken des Dreh-/Druckrads DATA kann zwischen On (Kanäle gekoppelt) und Off (Kanäle
entkoppelt) umgeschaltet werden.
Out 12 Phase:
Normal

00053694.DOC, Version 1.1
17/31
7. REINIGUNG UND WARTUNG
Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen!
LEBENSGEFAHR!
Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur
Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel
zur Reinigung verwenden!
Im Geräteinneren befinden sich keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließ-
lich dem autorisierten Fachhandel vorbehalten!
Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile.
Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.
8. TECHNISCHE DATEN
Spannungsversorgung: 6 V, 500 mA
Eingänge: 2 x XLR, symmetrisch
Maximaler Eingangspegel: +22 dBu
Eingangsimpedanz: 10 kX
Ausgänge: 6 x XLR, symmetrisch
Ausgangsimpedanz: 50 X(elektronisch symmetriert)
Ausgangsempfindlichkeit: -50 bis +12 dB
Maximaler Ausgangspegel: +9 dBu
Samplingfrequenz: 65 kHz
Dynamikbereich D/A-Wandler: 114 dBA
Dynamikbereich A/D-Wandler: 110 dBA
Frequenzgang: 20 Hz bis 30 kHz
Klirrfaktor: 0,005 %
USB-Interface: Typ B
Filtertypen: Bessel, Butterworth oder Linkwitz-Riley
Slopes: 6, 12, 18 oder 24 dB/Oktave
Trennfrequenz: 20-20000 Hz
Delay: 0~7 ms
in Schritten zu 15 Mikrosekunden = 5 Millimeter
Maße (BxHxT): 482 x 44 x 128 mm
Gewicht: 2 kg
Betriebssystem: Windows XP (SP 2), Vista, 7 (32/64 Bit)
Mac OS X 10.5.8 oder höher
Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.
19.10.2012 ©

00053694.DOC, Version 1.1
18/31
USER MANUAL
DXO-26E IDigital Crossover
CAUTION!
Keep this device away from rain and moisture!
Unplug mains lead before opening the housing!
For your own safety, please read this user manual carefully before you initially start-up.
Every person involved with the installation, operation and maintenance of this device has to
-be qualified
-follow the instructions of this manual
-consider this manual to be part of the total product
-keep this manual for the entire service life of the product
-pass this manual on to every further owner or user of the product
-download the latest version of the user manual from the Internet
1. INTRODUCTION
Thank you for having chosen the OMNITRONIC DXO-26E.You have acquired a reliable and powerful
device. If you follow the instructions given in this manual, we can assure you that you will enjoy this device
for many years.
1.1 Features
Digital stereo active crossover incl. software
•Flexible routing configurations for all standard mono and stereo output operating modes
• 2 analog inputs and 6 analog outputs (XLR)
•Active frequency filter types (Bessel, Butterworth and Linkwitz-Riley) with slopes up to 24 dB/octave split up
the audio signal into different frequency bands
•Incl. software editor (for PC and Mac) for remote control via computer through USB interface: store,
transfer, and manage your presets
•Up to 30 user presets storable in the device via software
• 5 menu languages selectable (German, English, French, Spanish, Dutch)
•Alphanumeric LCD screen with 2 lines of 16 characters each
•Input sensitivity digitally adjustable
•Inputs and outputs with 4-digit LED level meter as well as clip and limit LED indicator
•Mute switch with LED indicator per output
•7-band parametric EQ per output
•Up to 7 ms signal delay adjustable for the outputs
•Output limiter with adjustable limits and automatic attack and release settings as overload protection for
your amplifying system
•Switchable phase
•Lock function for protecting the program settings
•Rack installation, 1 U

00053694.DOC, Version 1.1
19/31
2. SAFETY INSTRUCTIONS
This device has left our premises in absolutely perfect condition. In order to maintain this condition and to
ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning
notes written in this user manual.
Important:
Damages caused by the disregard of this user manual are not subject to warranty. The dealer will
not accept liability for any resulting defects or problems.
Please make sure that there are no obvious transport damages. Should you notice any damages on the
power unit or on the casing, do not take the device into operation and immediately consult your local dealer.
This device falls under protection-class III. The device must be operated with an appropriate power unit.
Always plug in the power unit least.
Keep away from heaters and other heating sources! If the device has been exposed to drastic temperature
fluctuation (e.g. after transportation), do not switch it on immediately. The arising condensation water might
damage your device. Leave the device switched off until it has reached room temperature.
Never put any liquids on the device or close to it. Should any liquid enter the device nevertheless, disconnect
from mains immediately. Please let the device be checked by a qualified service technician before you
operate it again. Any damages caused by liquids having entered the device are not subject to warranty!
Always disconnect from the mains, when the device is not in use or before cleaning it.
Please note that damages caused by manual modifications on the device or unauthorized operation by
unqualified persons are not subject to warranty.
CAUTION: Turn amplifiers on last and off first!
Keep away children and amateurs!
There are no serviceable parts inside the device. Maintenance and service operations are only to be carried
out by authorized dealers.

00053694.DOC, Version 1.1
20/31
3. OPERATING DETERMINATIONS
The DXO-26E is a digital loudspeaker management system designed for professional live and studio
applications together with a computer. For convenient control of the unit via a computer a special program is
supplied on CD-ROM. The unit features two analog inputs and six analog outputs designed as balanced XLR
connectors.
The controller is only allowed to be operated with a direct current of 6 V, 500 mA and was designed for
indoor use only.
The device must only be operated with the included power unit. The power unit falls under protection-class 2
and the crossover under protection-class 3.
Do not shake the device. Avoid brute force when installing or operating the device.
When choosing the installation spot, please make sure that the device is not exposed to extreme heat,
moisture or dust. There should not be any cables lying around. You endanger your own and the safety of
others!
The ambient temperature must always be between 0° C and +40° C. The relative humidity must not exceed
50 % with an ambient temperature of 40° C. This device must only be operated in an altitude between -20
and 2000 m over NN.
Operate the device only after having familiarized with its functions. Do not permit operation by persons not
qualified for operating the device. Most damages are the result of unprofessional operation!
Never use solvents or aggressive detergents in order to clean the device! Rather use a soft and damp cloth.
Please use the original packaging if the device is to be transported.
Never remove the serial barcode from the device as this would make the guarantee void.
If this device will be operated in any way different to the one described in this manual, the product may suffer
damages and the guarantee becomes void. Furthermore, any other operation may lead to dangers like short-
circuit, burns, electric shock, etc.
