Onn ONA16TM008 User manual

Model: ONA16TM008
PRODUCT GUIDE
13-32” Tilting TV Wall Mount

2
25 lb
(11.3 kg)
We’ll Make It Stress-Free
If you have any questions,
just give us a call.
877-689-1665.
We’re ready to help!
3/8 in.
(10 mm)
IMPORTANT SAFETY INSTRUCTIONS – SAVE THESE INSTRUCTIONS – PLEASE READ ENTIRE MANUAL PRIOR TO USE

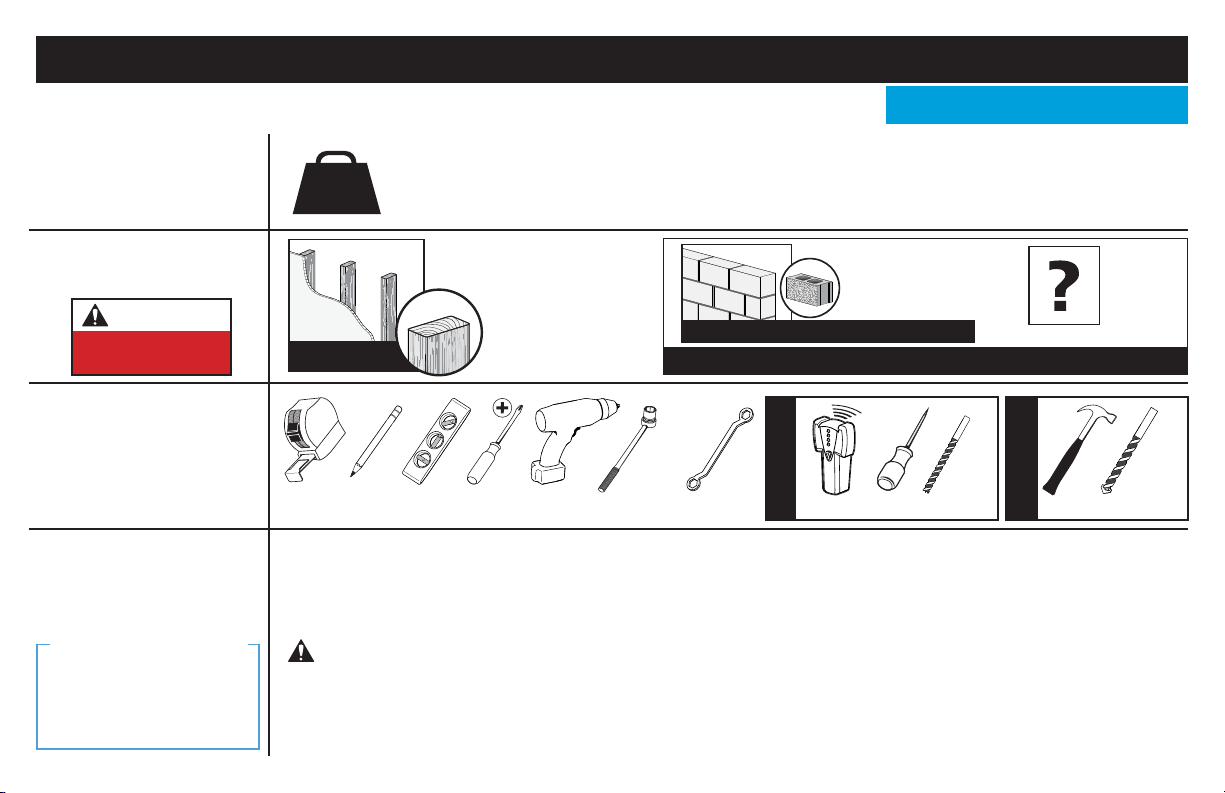

Before getting started, let’s make sure this mount is perfect for you! Para Español ver página 16
No — Perfect!
Yes — This mount is NOT compatible. Call 877-689-1665 to find a compatible mount.
Please read through these instructions completely to be sure you’re comfortable with this easy install process.
Also check your TV owner’s manual to see if there are any special requirements for mounting your TV.
If you do not understand these instructions or have doubts about the safety of the installation, assembly or use
of this product, contact Customer Service at 877-689-1665.
Do you have
all the tools
needed?
1
2
3
4
What is your
wall made of?
Ready to begin?
Does your TV
(including accessories)
weigh more than
25 lb (11.3 kg)?
CAUTION:
DO NOT install
into drywall alone
Drywall with
wood studs?
Perfect!
CAUTION: Avoid potential personal injuries and property damage!
●This product is designed for use in wood stud, solid concrete, and concrete block walls - DO NOT install into drywall alone
●The wall must be capable of supporting five times the weight of the TV and mount combined
●Do not use this product for any purpose not explicitly specified by manufacturer
●Manufacturer is not responsible for damage or injury caused by incorrect assembly or use
Wood Stud Install
Concrete Install
Awl
Pencil Level Stud Finder Screwdriver
Tape
Measure
1/8 in.
(3 mm)
Wood
Drill Bit
Electric
Drill Hammer
7/16 in.
(12 mm)
Socket
Wrench Wrench Drill Bit
3/8 in.
(10 mm)
Concrete
Unsure?
Solid concrete or
concrete block?
Call Customer Service: 877-689-1665
Concrete Kit required (not included)

3
Dimensions
in.
[mm] TILT

4
NOTE: Not all hardware included will be used.
WARNING: This product contains small items that could be a choking hazard if swallowed. Before starting assembly, verify all parts are included and
undamaged. If any parts are missing or damaged, do not return the damaged item to your dealer; contact Customer Service. Never use damaged parts!

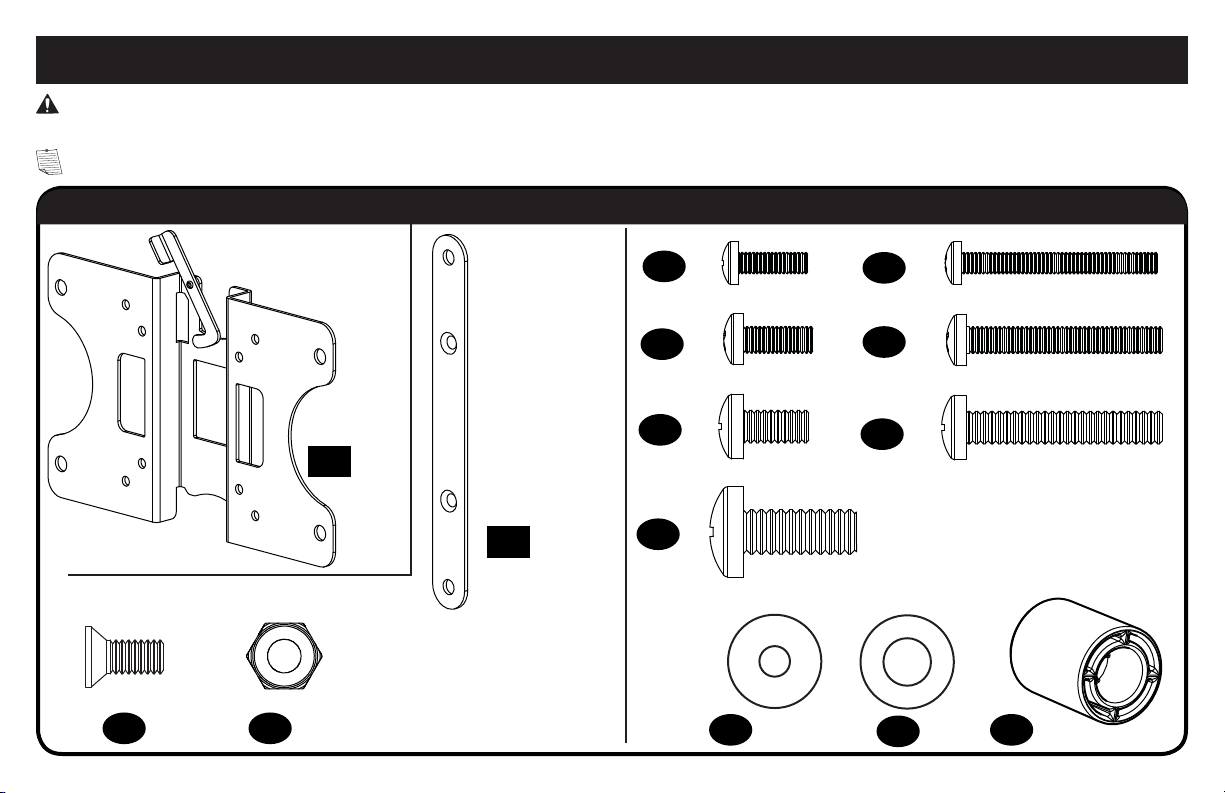

Supplied Parts and Hardware
M4 x 12mm
M5 x 12mm
M6 x 12mm M6 x 35mm
M5 x 35mm
M4 x 35mm
M6 x 14mm M6
22mm
M4 / M5 M6/M8
M8 x 20mm
TV Bracket
TV Bracket
Extenders*
† Nylon locking bracket nuts
are poly-locks and will need
to be forcibly tightened.
Screws
(Extension Bracket)*Nuts
(Extension Bracket)*†* Only needed for TVs with
20.0 x 20.0 cm (7 7/8 x 7 7/8 in.)
hole patterns
03 x4 04 x4
05 x4
06 x4
07 x4
08 x4
09 x4
10 x4
11 x4
13 x4
12 x4 14 x4
01 x1
02 x2
TV Screws
Washers
Spacers
Parts and Hardware for STEP 1

5
1/4 x 2¾ in.
15 x1
Wall Plate
Lag Bolts
16 x2
C1 x2
C2 x2
Concrete Installation Kit (not included)
Contact Customer Service at 877-689-1665 to have these
additional pieces shipped directly to you.
1/4 in.
1/4 x 2½in.
Fischer UX 10 x 60R Anchor
Parts and Hardware for STEP 2
C3 x2
R
Concrete Anchors
For concrete installations ONLY
CAUTION: Do not use in drywall or wood

6
STEP 1 Attach TV Bracket to TV

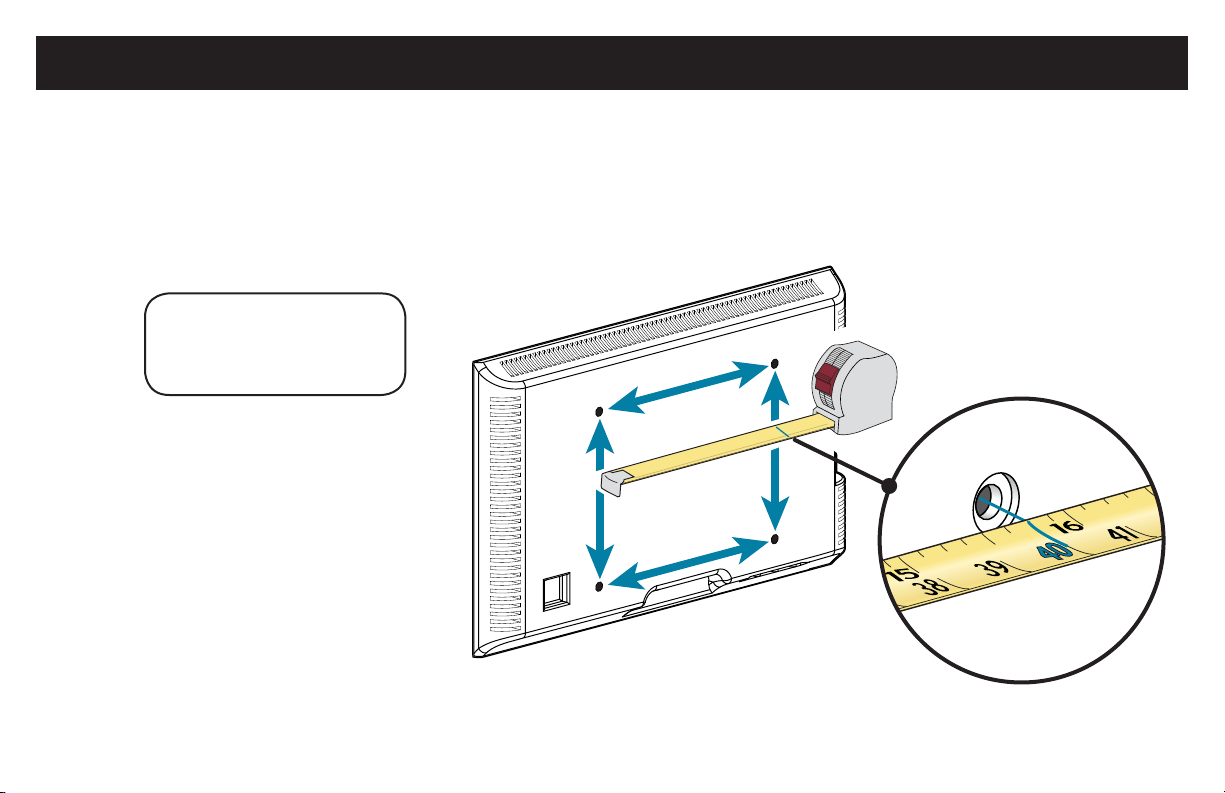

1.1 Measure Your TV Hole Pattern
cm
inches
inch dimensions are approximate
Measure the width and height of your TV hole pattern in cm.
Record your measurements:
Width__________cm x Height ________ cm
75 mm = 7.5 cm ≈ 3 in.
100 mm = 10 cm ≈ 4 in.
200 mm = 20 cm ≈ 7 7/8 in. W
H

7
1.2 Assemble Your TV Bracket
Determine which TV bracket configuration to use, A or B, based
on your TV hole pattern measurements (W x H) from STEP 1.1.
A20.0
10.0
10.0
7.5
7.5
These smaller hole patterns only use TV bracket 01 .
Do not use the two TV bracket extenders 02 and four screws 03
and four nuts 04 .
7.5 x 7.5
10.0 x 10.0
20.0 X 10.0
Assemble TV bracket extenders 02 onto TV bracket 01 as illustrated.
Secure using four screws 03 and four nuts 04 in the corner holes shown.
NOTE: Nuts 04 are poly-locks and need to be forcibly tightened.
20.0 x 20.0
B
03
20.0
20.0
03
04
02
03
04
01
02
02
01
Dimensions in cm
Dimensions in cm
TV Hole Pattern
Measurement
TV Hole Pattern
Measurement
3/8 in. (10 mm)
wrench
02

8
1.3 Select TV Screw Diameter 1.4 Select TV Screw Length
Hand thread screws into the threaded inserts
on the back of your TV to determine which
screw diameter (M4, M5, M6 or M8) to use.
M5 M6 M8M4
FLAT BACK ROUND BACK CABLESINSET HOLES
ab
If your TV has a flat back AND you want your TV closer to
the wall, use the shorter screws (a).
Use the spacers and longer screws (b) to accommodate:
●Round/irregular back TVs
●TVs with inset mounting holes
●Extra space needed for cables
Too Short
Too Long
CAUTION:
Verify adequate thread
engagement with your screw/
washer/spacer combination
AND TV bracket (STEP 1.5).
-Too short will not hold the TV.
-Too long will damage the TV.
Correct
Standard configurations
are shown. For special
applications, or if you
are uncertain about your
hardware selection,
contact Customer Service
at 877-689-1665.

9
1.5 Attach TV Bracket
01
01
TV Bracket Configuration B
(from page 7)
Illustrated with spacers
TV Bracket Configuration A
(from page 7)
Illustrated with spacers
02
Position your TV bracket configuration over your TV hole pattern - making sure the brackets are vertically centered and level.
Install using either the screw/washer (a: Flat Back) or screw/washer/spacer (b: Round Back / Extra Space) combination you selected for your TV.
CAUTION: Avoid potential personal injuries and property damage! DO NOT use power tools for this step. Tighten the screws only enough
to secure the TV bracket to the TV. DO NOT overtighten the screws.
IMPORTANT: Ensure TV bracket is securely fastened before moving on to the next step.
14
05
09
06
10
07 08
11
12
12
13
13
aFlat Back
bRound Back / Extra Space

10
1. Locate your stud. Verify and mark the center of the stud by finding the stud edges using an awl, a thin nail, or an edge to edge stud finder.
2. Position the wall plate 15 at your desired height and line up the holes with your stud center line. Level the mark the two hole locations.
3. Drill two pilot holes using a 1/8 in. (3 mm) diameter drill bit.
IMPORTANT: Pilot holes must be drilled to a depth of 2 3/4 in. (69.8 mm). Be sure to drill into the center of the stud.
23
≤ 5/8 in.
(16 mm)
12¾ in. (69.8 mm)
1/8 in.
(3 mm)
15
CAUTION: Avoid potential personal injury or property damage!
• Drywall covering the wall must not exceed 5/8 in. (16 mm)
• Minimum wood stud size: common 2 x 4 in. (51 x 102 mm) nominal 1½ x 3½ in. (38 x 89 mm)
STEP 2A Attach Wall Plate Wood Stud Installation

11
4. Install wall plate 15 using two lag bolts 16 . Tighten the lag bolts only until they are pulled firmly against the wall plate.
CAUTION: Avoid potential personal injury or property damage! All four lag bolts 16 MUST BE firmly tightened to prevent unwanted
movement of the wall plate 15 .Ensure the wall plate is securely fastened to the wall before continuing on to the next step.
NOTE: If needed, you can make small level adjustments to the wall plate by loosening the bottom lag bolt and shifting the wall plate until level.
Tighten the bottom lag bolt 16 when adjustments are complete.
Go to STEP 3 on PAGE 14.
15
4
16
15
16

12
15
2
1
1. Position the wall plate 15 on the wall at your desired height. Level the wall plate and mark the two hole locations.
2. Drill two pilot holes using a 3/8 in. (10 mm) diameter masonry drill bit.
IMPORTANT: Pilot holes must be drilled to a depth of 3 in. (75 mm). Never drill into the mortar between blocks.
Concrete Installation Kit is not included
(see page 5) Contact Customer Service at
877-689-1665 to have the additional hardware
shipped directly to you.
3/8 in.
(10 mm)
3 in. (75 mm)
CAUTION: Avoid potential personal injury or property damage!
• Mount the wall plate 15 directly onto the concrete surface
• Minimum solid concrete thickness: 8 in. (203 mm)
• Minimum concrete block size: 8 x 8x 16 in. (203 x 203 x 406 mm)
STEP 2B Attach Wall Plate
Solid Concrete or Concrete Block Installation

13
43
*
15
3. Insert two anchors C3 (Fischer UX 10 x 60R - included in the Concrete Installation Kit *).
CAUTION: Be sure the anchors are seated flush with the concrete surface.
4. Install wall plate 15 using two lag bolts C1 . Tighten the lag bolts only until they are pulled firmly against the wall plate 15 .
CAUTION: Avoid potential personal injury or property damage! All four lag bolts C1 MUST BE firmly tightened to prevent unwanted
movement of the wall plate 15 .Ensure the wall plate 15 is securely fastened to the wall before continuing on to the next step.
NOTE: If needed, you can make small level adjustments to the wall plate by loosening the bottom lag bolt C1 and shifting the wall plate until level.
Tighten the bottom lag bolt C1 when adjustments are complete.
*Contact Customer Service at 877-689-1665 to have the Concrete Installation Kit shipped directly to you.
C1
C1
C3

14
2
HEAVY! You may need
assistance with this step.
STEP 3 Hang TV onto Wall Plate
1
IMPORTANT: The locking tab needs
to be in the unlocked position before
attaching the TV to the wall plate.
Hang your TV in either the TILT or LOW PROFILE
positions, depending on preference.
TILT
POSITION
LOW PROFILE
POSITION
15
15
01
01
15

15
3
Remove any cables from the TV.
Move the locking tab into the unlocked position and
lift the TV up and out away from the wall plate.
TV Adjustments
REMOVING THE TV:
CAUTION: Avoid potential personal injuries and property
damage! Once the TV is on the wall plate, move the locking
tab to the locked position to secure the TV onto the wall plate.
15
01
01
15

16
11,3 kg
(25 lb)

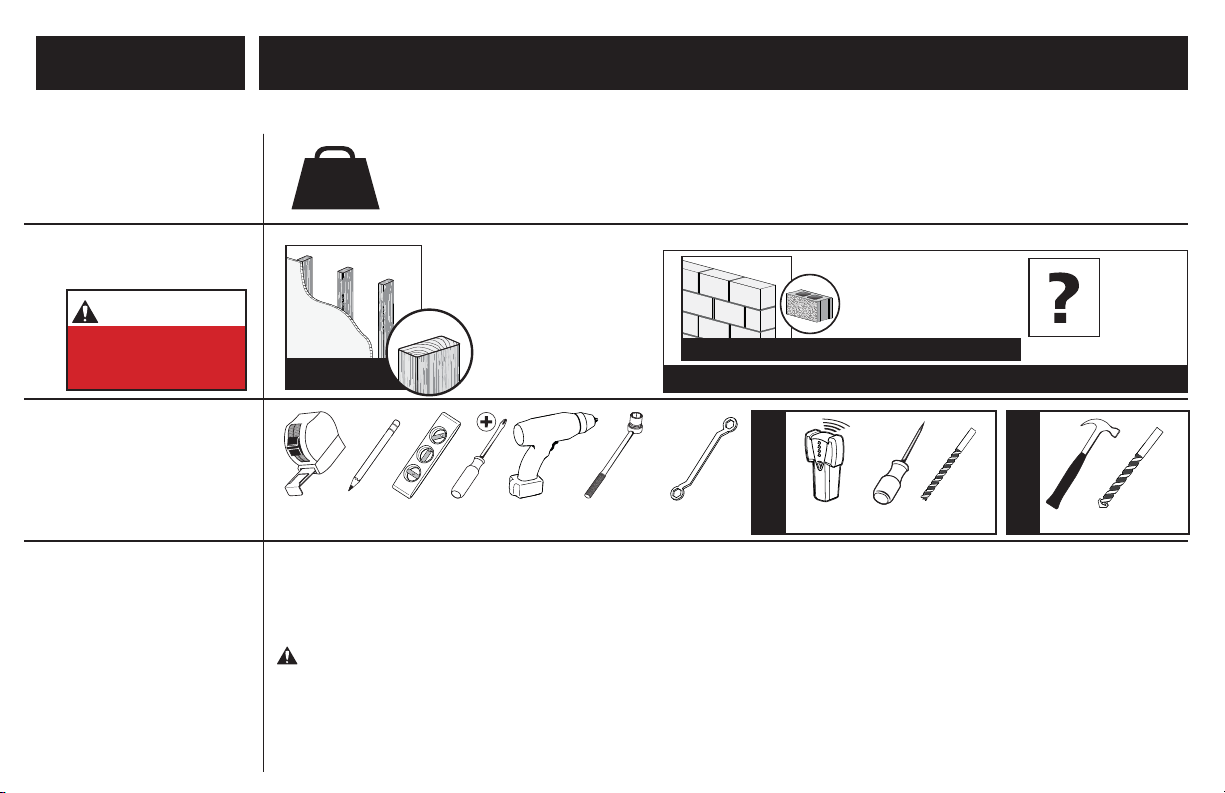

Antes de comenzar, verifiquemos que este soporte sea el ideal para sus necesidades.
INSTRUCCIONES DE SEGURIDAD IMPORTANTES.
CONSÉRVELAS. LEA TODO EL MANUAL ANTES DE UTILIZAR ESTE PRODUCTO.
ESPAÑOL
3 mm
(1/8'')
Madera
10 mm
(3/8'')
Hormigón
No — ¡Perfecto!
Sí — Este soporte NO es compatible. Llame al 877-689-1665 para encontrar un soporte compatible.
¿Su televisor pesa
más de 11,3 kg (25
libras), incluidos
los accesorios?
Lea estas instrucciones en su totalidad para estar seguro de sentirse cómodo con este fácil proceso de instalación. Consulte
también el manual del usuario de su televisor para ver si existe algún requisito especial para instalar su televisor en la pared.
Si no entiende las instrucciones o si tiene dudas acerca de la seguridad de la instalación, del ensamblado o del uso del
producto, póngase en contacto con el servicio de atención al cliente al 877-689-1665.
¿Tiene
todas las
herramientas
necesarias?
1
2
3
4
¿De qué está
hecha su pared? ¿No está
seguro?
¿Hormigón sólido o
bloques de cemento?
¿Listo para
comenzar?
12 mm
(7/16”)
¿Tabiques de yeso
con montantes de
madera?
¡Perfecto!
DestornilladorCinta métrica Broca Broca
Taladro
eléctrico MartilloLlave de tubo Llave
PRECAUCIÓN: Evite posibles lesiones personales y daños materiales.
●Este producto incluye instrucciones y elementos de sujeción para su instalación en paredes con montantes de madera,
en superficies de hormigón y sobre bloques de cemento. NO lo instale en tabiques únicamente de yeso.
●La pared debe soportar cinco veces el peso del televisor y del soporte juntos.
●No utilice este producto para ningún otro propósito que no sea el explícitamente especificado por el fabricante.
●El fabricante no se responsabiliza por ningún daño o lesión resultante del montaje incorrecto o de uso indebido.
PunzónLápiz Nivel Localizador
de montantes
PRECAUCIÓN:
NO lo instale en
tabiques únicamente
de yeso
Paredes con
montantes de madera
paredes con de
hormigón
10 mm
(3/8 in.)
Llame al 877-689-1665
e requiere el kit para Hormigón (no incluido)

17
NOTA: No todos los accesorios incluidos deberán utilizarse.
ADVERTENCIA: Este producto contiene piezas pequeñas que, si fuesen tragadas, podrían producir asfixia.
Antes de iniciar el ensamblaje, compruebe que todas las piezas estén incluidas y en buenas condiciones. Si faltan piezas o alguna está dañada,
no devuelva el artículo al distribuidor; póngase en contacto con el servicio de atención al cliente. Nunca utilice piezas deterioradas.
Piezas y accesorios suministrados
PASO 1 Fijar la placa de sujeción al televisor
1,1 Mida el patrón de orificios del televisor
1,2 Arme la placa de sujeción del televisor
Determine qué configuración de placa de sujeción debe usar (A o B) según las medidas del patrón de orificios del televisor.
Los patrones de orificios más pequeños solo requieren placa de sujeción 01 .
No utilice las cuatro extensiones de la placa de sujeción 02 ni los ocho tornillos 03 .
Ensamble las extensiones 02 de la placa de sujeción y la placa de sujeción 01 tal como se muestra en la ilustración.
Fije colocando ocho tornillos 03 en los orificios de las esquinas que se muestran en la imagen.
A
B
Mida en mm el ancho y el alto del patrón de orificios del televisor.
Anote las medidas: Ancho_____________cm x Alto______________cm
1,3 Seleccione el diámetro de los tornillos para el televisor
Enrosque manualmente los tornillos en los encastres roscados del dorso del televisor a fin de determinar qué diámetro de tornillos (M4, M5, M6 o M8) utilizar.
ESPAÑOL
SOLO para instalaciones en hormigón
PRECAUCIÓN: No usar en placas de yeso o montantes de madera UX10 x 60R
C3 x4
El Kit de instalación en hormigón no está incluido Comuníquese con el servicio de atención al cliente al 877-689-1665 para solicitar que le
enviemos los elementos de sujeción adicionales.
Ver pagina 4
Ver pagina 6

18
ESPAÑOL
1,4 Seleccione el largo de los tornillos para el televisor
Si el dorso del televisor es plano, utilice los tornillos cortos. Los espaciadores y los tornillos largos se proporcionan para:
•televisores con dorso irregular o redondeado •televisores con orificios de montaje intercalados •dejar un espacio adicional para cables
PRECAUCIÓN: Verifique el enrosque adecuado de la combinación tornillo/arandela/espaciador y el soporte del televisor (Ver PASO 1,5).
-Si el tornillo es demasiado corto, no sostendrá el televisor.
-Si es demasiado largo, dañará el televisor.
1,5 Fije la placa de sujeción
Posicione la placa de sujeción armada sobre el patrón de orificios del televisor y verifique que esté centrada y nivelada verticalmente.
Instale las placas de sujeción usando la combinación que haya seleccionado para su televisor: tornillo corto y arandela o espaciador, o bien tornillo largo y arandela.
1. Localice un montante. Busque los bordes del montante y marque el centro con un punzón o un clavo delgado, o bien utilice un detector de
bordes de montantes.
2. Ubique la placa mural 15 a la altura deseada y alinee los orificios con la línea central de los montantes. Nivele y marque la ubicación de los orificios.
3. Con una mecha de 3 mm (1/8'') de diámetro, realice los orificios guía.
IMPORTANTE: Los orificios guía deben realizarse hasta una profundidad de 69.8 mm (2 3/4''). Asegúrese de perforar el centro del montante.
4. Ajuste los tornillos tirafondo 16 solamente hasta que queden firmes contra la placa mural 15 .
PRECAUCIÓN: Evite posibles lesiones personales y daños materiales. Los cuatro tornillos tirafondo 16 DEBEN ESTAR apretados firmemente para evitar
que la placa mural se desplace 15 . Asegúrese de que la placa mural está fijada con seguridad a la pared antes de proceder con el siguiente paso.
Continúe con el PASO 3 en la PÁGINA 14.
PASO 2A Fijar la placa mural Montantes de madera
PRECAUCIÓN: Evite posibles lesiones personales y daños materiales. NO use herramientas eléctricas para este paso. Apriete los
tornillos sólo lo suficiente para asegurar el soporte de TV al televisor. No apriete excesivamente los tornillos.
IMPORTANTE: Asegúrese la placa de sujeción esté bien sujetas antes de continuar.
PRECAUCIÓN: Evite lesiones y daños materiales.
●El yeso que recubre la pared no debe exceder los 16 mm (5/8'').
●Tamaño mínimo del montante de madera: común 51 mm x 102 mm (2'' x 4''); nominal 38 mm x 89 mm (1½'' x 3½'').
Ver pagina 10

19
¡ELEMENTO PESADO! Es posible que necesite ayuda en este paso.
1. IMPORTANTE: La pestaña de bloqueo necesita estar liberada antes de fijar el televisor a la placa mural.
2. Colgar el televisor, ya sea en el TILT o posiciones DE PERFIL BAJO.
3. PRECAUCIÓN: Evite posibles lesiones personales y daños materiales. Una vez que el televisor se encuentra en la placa mural, la
pestaña de bloqueo debe estar en la posición de bloqueo.
Ajustes del televisor
RETIRAR EL TELEVISOR: Libere la pestaña de bloqueo y levante el televisor y retírelo de la placa mural.
ESPAÑOL
PRECAUCIÓN: Evite lesiones y daños materiales.
●Instale el módulo de la placa mural 15 directamente sobre la superficie de hormigón
●Espesor mínimo del hormigón: 8 pulgadas (203 mm)
●Tamaño mínimo del bloque de cemento: 8 x 8 x 16 pulgadas (203 x 203 x 406 mm)
1. Coloque la placa mural 15 en la pared a la altura que desee.
Nivele la placa mural y marque la ubicación de los orificios.
2. Realice los orificios guía con una mecha para mampostería de 3/8’’ (10 mm) de diámetro.
IMPORTANTE: Los orificios guía deben realizarse hasta una profundidad de 3’’ (75 mm). Nunca perfore el cemento que une los bloques.
3. Introduzca tres anclajes C3 (Fischer UX 10 x 60R - incluidos en el Kit de instalación en hormigón *).
PRECAUCIÓN: Cerciórese de que los anclajes queden nivelados respecto de la superficie de hormigón.
4. Instale el módulo de la placa mural 15 usando dos tornillos tirafondo C1 . Ajuste los tornillos tirafondo solamente hasta que queden firmes
contra la placa mural.
PRECAUCIÓN: Evite posibles lesiones personales y daños materiales. Los cuatro tornillos tirafondo C1 DEBEN ESTAR apretados firmemente para
evitar que la placa mural 15 se desplace. Asegúrese de que la placa mural 15 está fijada con seguridad a la pared antes de proceder con el siguiente paso.
*Comuníquese con el servicio de atención al cliente al 877-689-1665 para solicitar que le enviemos el Kit de instalación en hormigón .
PASO 2B Fijar la placa mural Hormigón sólido o bloques de cemento
El Kit de instalación en hormigón no está
incluido (Ver página 5) Comuníquese con el
servicio de atención al cliente al 877-689-1665
para solicitar que le enviemos los elementos de
sujeción adicionales.
Ver pagina 12
PASO 3 Colgar el televisor en la placa mural
Ver pagina 14
Ver pagina 15

6901-002573 00
©2016 Wal-Mart Stores, Inc. Onn is a registered trademark of Wal-Mart Stores, Inc. All Rights Reserved.
Distributed by Wal-Mart Stores, Inc. Bentonville, AR 72716
MADE IN CHINA
877-689-1665
For Customer Service, Please Call:
