1. INSTRUCCIONES DE SEGURIDAD
¾Realice siempre las conexiones antes de enchufar el cable de alimentación a la red eléctrica.
¾Evite guardar los equipos en lugares expuestos a la luz solar directa, altas temperaturas y
humedad elevada.
¾No manipule el cable de alimentación con las manos mojadas.
¾Mantenga los equipos alejados del fuego u otras fuentes de calor.
2. CARACTERÍSTICAS
•El equipo trabaja en la banda de frecuencias UHF, con menos interferencias RF que la banda
VHF.
•Gracias a la tecnología sintetizada PLL, el sistema ofrece 16 canales seleccionables.
•La recepción diversity con 2 receptores RF independientes asegura una estabilidad en la
transmisión y la recepción.
•El silenciador (Squelch) reduce de forma efectiva el ruido.
•Las antenas disponibles en cada sintonizador proporcionan una recepción de RF estable.
•Incorpora control de silenciador (Squelch) y puerta de ruido que contribuyen a reducir al
máximo las interferencias de señal.
•El chasis metálico se ha diseñado para poder ser instalado en ambientes difíciles.
•Equipado con dos salidas tipo Cannon balanceadas y una Jack no balanceada, que facilitan la
conexión con otros equipos.
•El transmisor de petaca proporciona alimentación phantom al micrófono de solapa o de
aeróbic.

US-902DC Versión 1.0 Página 3 de 11
US-902DC Receptor Inalámbrico
3. IDENTIFICACIÓN DE PARTES Y ACCESORIOS

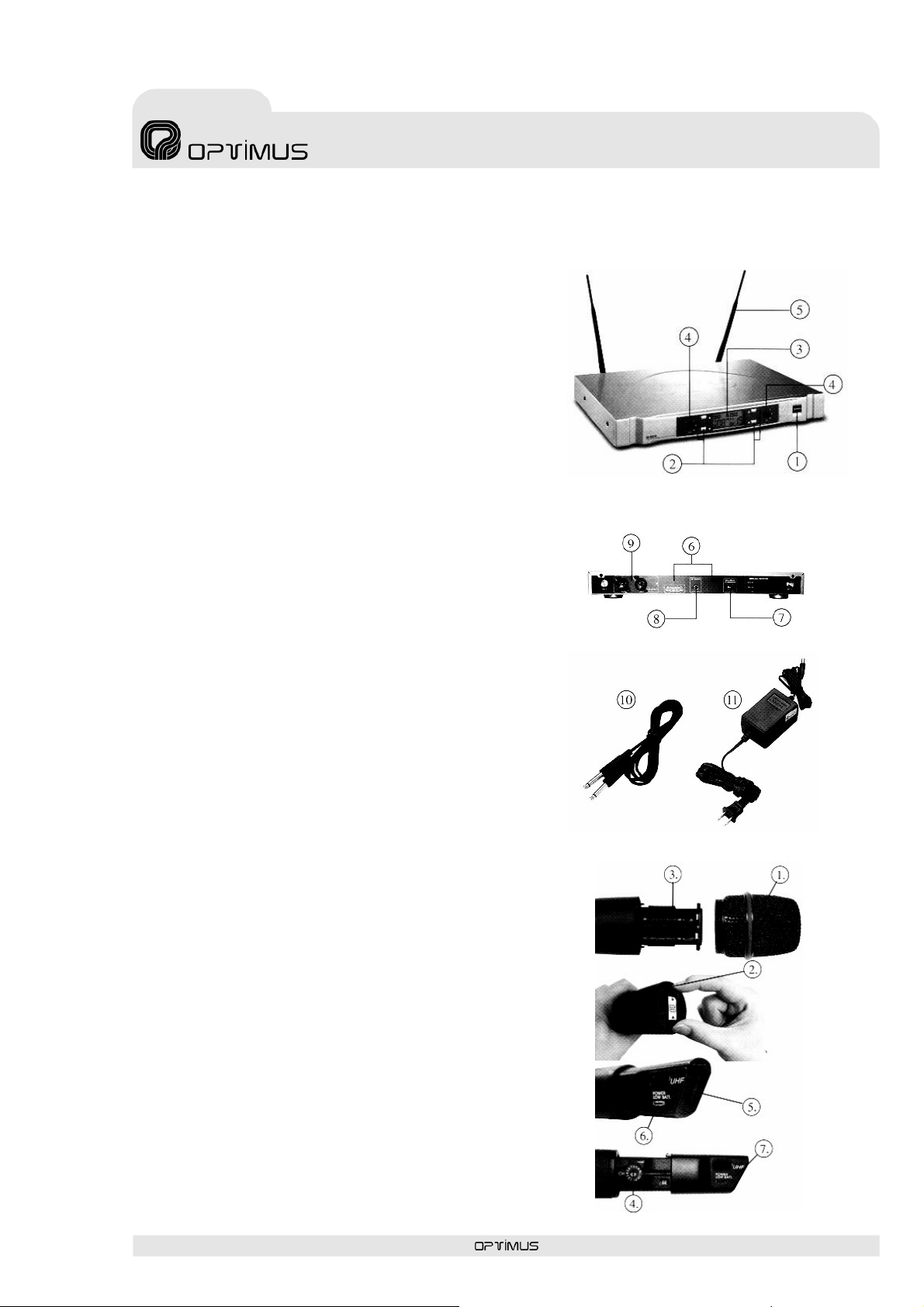

3.1 Receptor US-902DC
Receptor UHF diversity PLL de dos canales
(1) Alimentación ON/OFF
(2) Selector de canales (UP/DOWN)
(3) Visualizador LCD
(4) Control de volumen
(5) Antena
(6) Ajuste del nivel de Silenciador
(7) Entrada alimentación (12-18 Vcc 600 mA)
(8) Conector Jack Φ6,3 mm no balanceado
(9) Conector Cannon balanceado
Accesorios:
(10) Cable de salida de audio (AF) (conectores Jack
Φ6,3 mm no balanceado)
(11) Adaptador CA/CC
3.2 Transmisor de mano MH-850C
(1) Elemento intercambiable (rejilla tipo cuadrícula)
(2) Lengüetas para quitar el soporte de baterías
(3) Soporte de baterías
(4) Selector de canales
(5) Conmutador alimentación ON/OFF
(6) Indicador LED
(7) Cubierta selector

US-902DC Versión 1.0 Página 4 de 11
US-902DC Receptor Inalámbrico

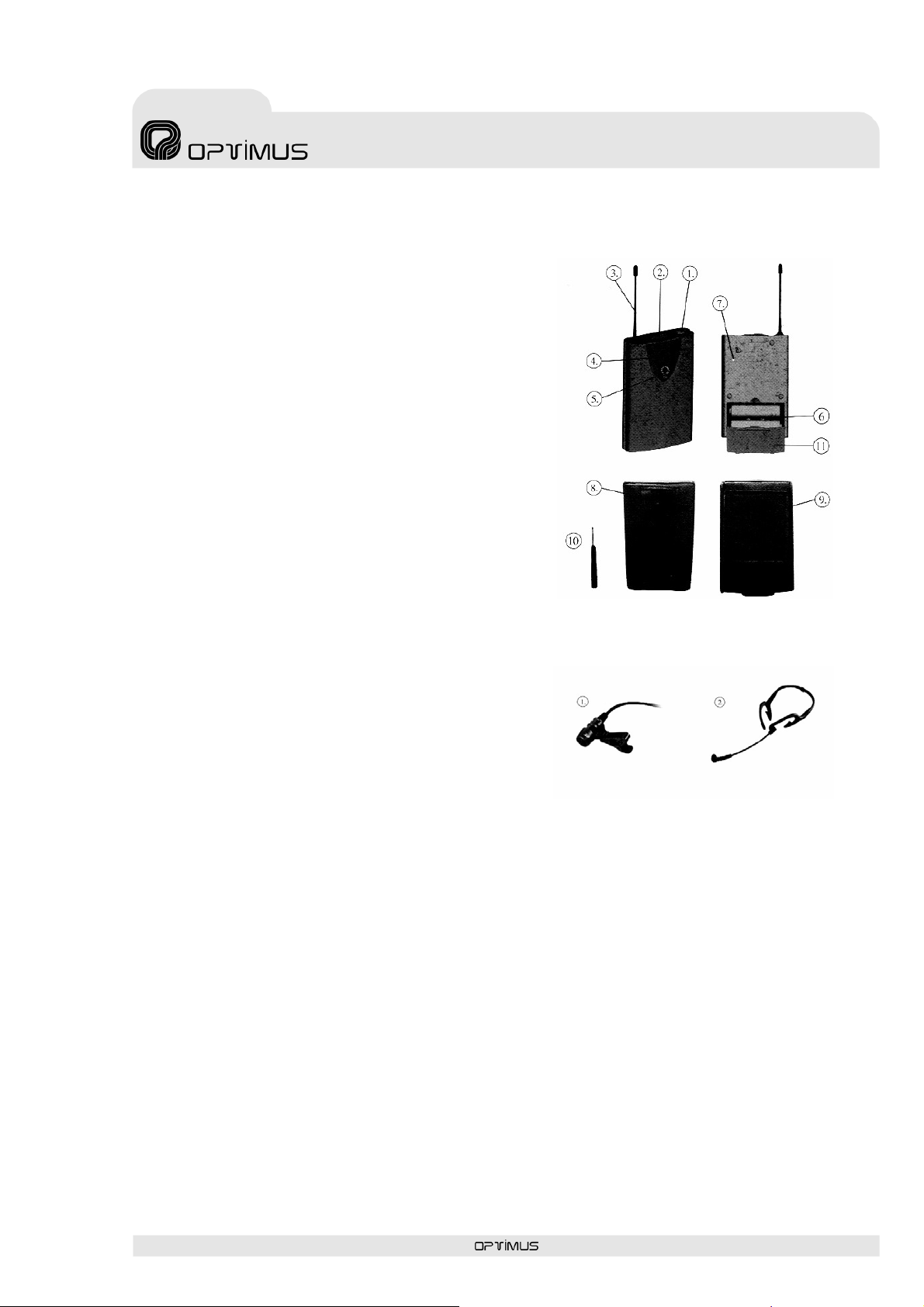

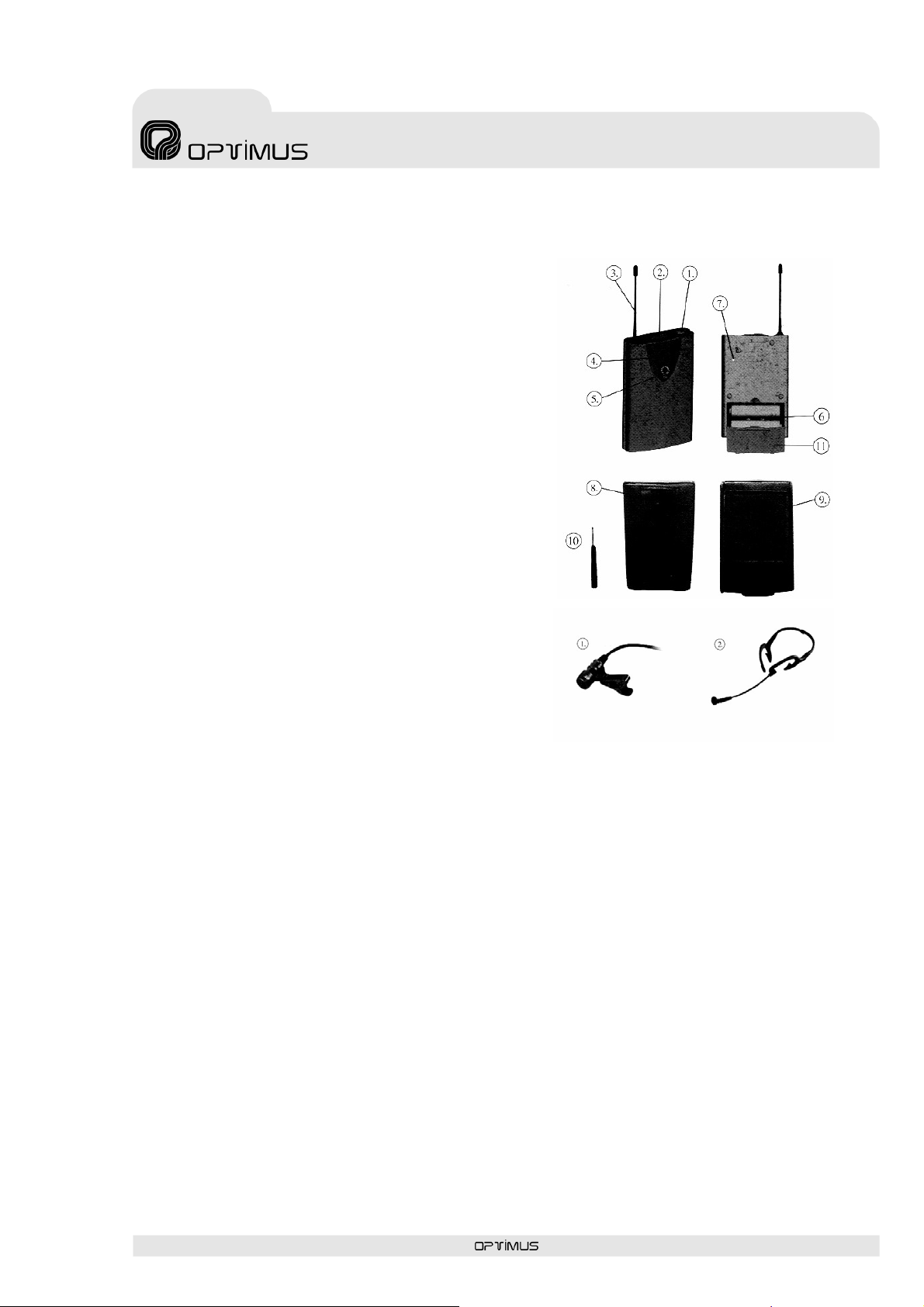

3.3 Transmisor de petaca PT-850BC
(1) Entrada de micrófono
(conector mini XLR 4 pin)
(2) Conmutador de alimentación ON/OFF
(3) Antena integrada
(4) Indicador LED de alimentación y estado
de la batería
(5) Selector de canal
(6) Soporte de baterías
(7) Selector de sensibilidad
(8) Funda
(9) Banda sujeción cinturón
(10) Destornillador de plástico
(11) Tapa de baterías
3.4 Accesorios opcionales
(1) Micrófono de condensador de solapa CM-501.
(2) Micrófono de condensador de aeróbic CX-504.
4. INSTALACIÓN Y OPERACIONES BÁSICAS

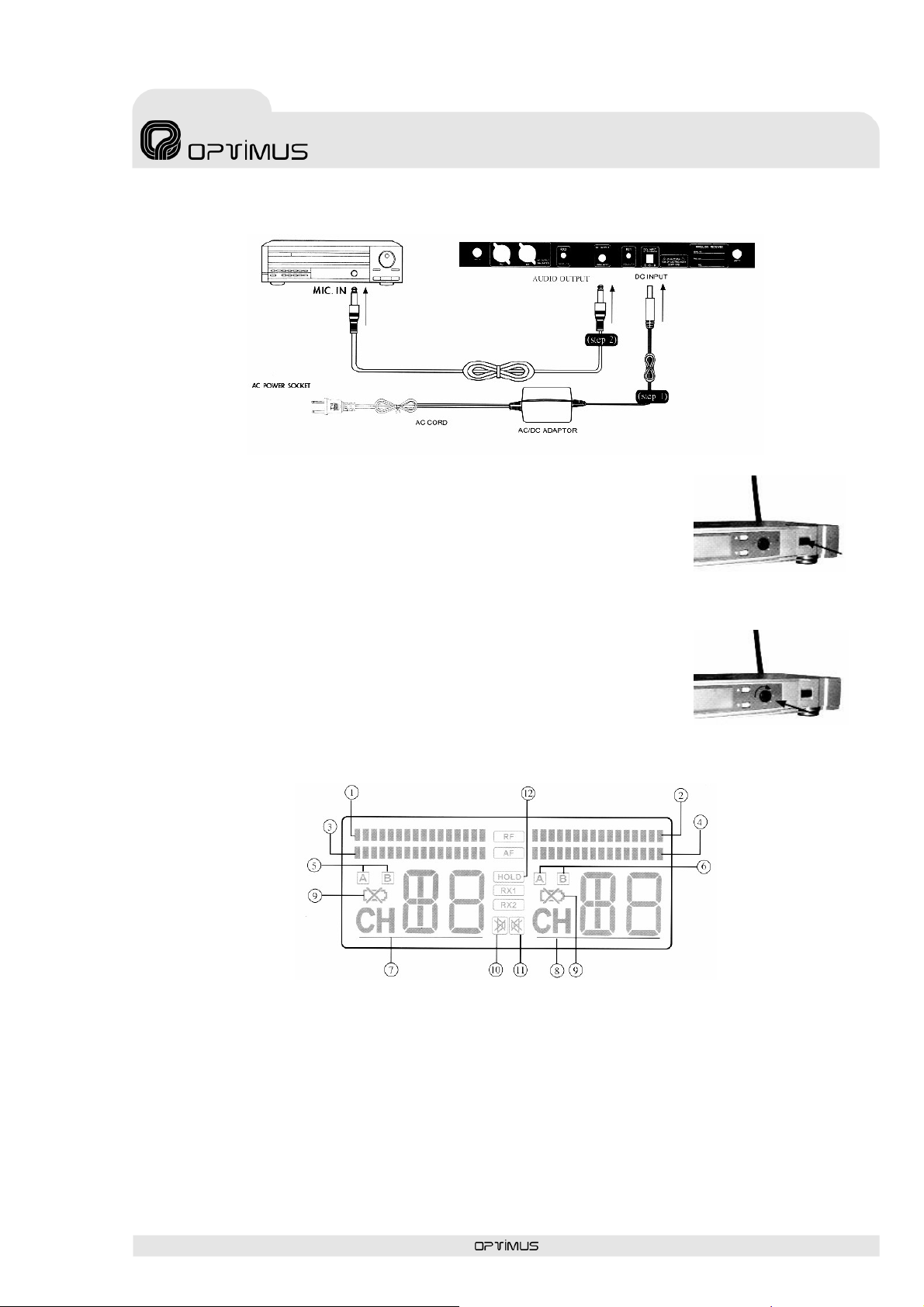

4.1 Receptor US-902DC
4.1.1 Conector de alimentación
Conectar el cable del adaptador AC/DC a la entrada DC INPUT situada en la parte posterior del
receptor, enchufar el adaptador AC/DC a la red eléctrica (Paso 1 de la Figura 1).
4.1.2 Conector de salida de audio
Conectar un extremo del cable AF suministrado con el equipo a la salida AF OUTPUT situada en
el panel posterior; a continuación conectar el otro extremo del cable a la entrada MIC IN de un
mezclador o un amplificador (Paso 2 de la Figura 1).
El receptor US-902DC incorpora salida de audio balanceada (conector Cannon) y no balanceada
(conector Jack Φ6,3 mm), escoger la necesaria en cada caso.

US-902DC Versión 1.0 Página 5 de 11
US-902DC Receptor Inalámbrico
4.1.3 Puesta en marcha
Poner en marcha el equipo pulsando el botón de alimentación situado
en el panel frontal (Figura 2).
4.1.4 Ajuste de nivel de señal
Ajustar el control de nivel de la salida AF para seleccionar el nivel de
señal de audio apropiado (Figura 3).
4.1.5 Visualizador LCD
(1) Nivel de señal RF entrante del RX1
(2) Nivel de señal RF entrante del RX2
(3) Nivel de señal AF entrante del RX1
(4) Nivel de señal AF entrante del RX2
(5) Diversity del RX1 (antena A o B activa)
(6) Diversity del RX2 (antena A o B activa)
(7) Monitorización del canal RX1
(8) Monitorización del canal RX2
(9) Estado transmisor (batería baja)
(10) Estado Mute del RX1
(11) Estado Mute del RX2
(12) Bloqueo de ajustes
Figura 1
Figura 2
Figura 3

US-902DC Versión 1.0 Página 6 de 11
US-902DC Receptor Inalámbrico

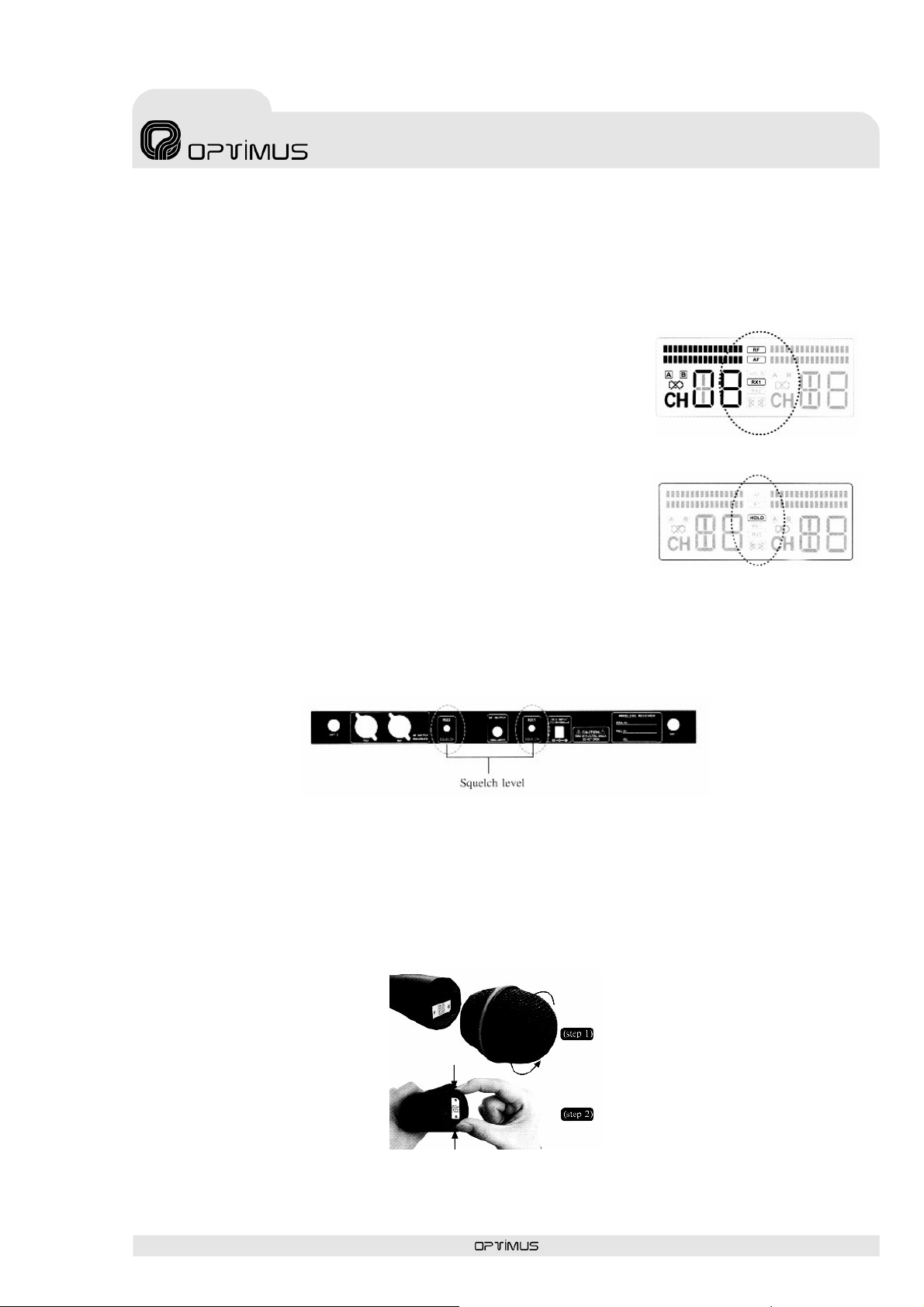

4.1.6 Operaciones básicas
– Selección de canal:
Presione el botón UP/DOWN hasta que la indicación RX1 empiece a parpadear. Presione
nuevamente para seleccionar el canal deseado de los 16 canales disponibles.
La indicación RX1 dejará de parpadear, el receptor guardará
automáticamente el canal y se indicará a través del
visualizador.
Repetir la operación para seleccionar el canal del RX2.
– Modo de bloqueo de ajustes
Después de seleccionar un canal, vuelva a presionar los
botones UP/DOWN simultáneamente hasta que el indicador
de HOLD empiece a parpadear, con esto los ajustes serán
guardados en la memoria no volátil.
– Ajuste del nivel de Silenciador (Squelch)
Mediante el SQUELCH LEVEL situado en el panel posterior, se puede ajustar el silenciador al
nivel deseado. Si el nivel se ajusta a un valor demasiado alto, la franja de transmisión se
reducirá.
4.2 Instalación de baterías
4.2.1 Micrófono de mano MH-850C
Afloje la cabeza del micrófono en sentido contrario a las agujas del reloj (Paso 1 de la Figura 4).
Presione las dos lengüetas hacia adentro para quitar el soporte de las baterías de la carcasa del
micro (Paso 2 de la Figura 4).
Figura 4

US-902DC Versión 1.0 Página 7 de 11
US-902DC Receptor Inalámbrico
Inserte las dos baterías de 1,5 Vcc teniendo en cuenta la polaridad e introduzca de nuevo el
soporte de las baterías dentro de la carcasa (Figura 5).
Haga coincidir los pins de conexión exactamente con el conector interno de la parte inferior de la
cabeza del micrófono (Figura 6), y gire en sentido de las agujas del reloj. Si las baterías están bien
instaladas, al encender el equipo el LED POWER se encenderá en verde.
4.2.2 Transmisor de petaca PT-850BC
Deslice la tapa de las baterías en la dirección de la flecha para abrirla,
inserte las dos baterías de 1,5 Vcc teniendo en cuenta la polaridad, y
vuelva a colocar la tapa (Figura 7).
Si las baterías están bien instaladas, al encender el equipo el LED POWER
se encenderá en verde.
4.3 Operaciones básicas
4.3.1 Selección de canal
Use el destornillador suministrado para seleccionar un canal de transmisión entre los 16
disponibles. El receptor y el transmisor deben estar configurados con el mismo canal.
4.3.2 Ajuste de sensibilidad
Para el PT-850BC, existe un regulador de sensibilidad en la parte superior izquierda del panel
trasero. Es posible ajustar el nivel en 3 posiciones de 0 dB a -20 dB.
4.4 Instalación de micrófonos de condensador
4.4.1 Micrófono de solapa CM-501
Enganche el CM-501 a la ropa, corbata, solapa, donde sea
más conveniente para la captación del sonido.
Enchufe el conector a la entrada del transmisor de petaca
(Figura 8).
4.4.2 Micrófono de aeróbic CX-504
Sitúe la diadema detrás de la cabeza y fíjela a sus orejas
como se muestra en la Figura 9, luego ajuste el soporte del
micrófono hasta colocarlo en la posición adecuada para una
buena recepción del sonido.
Enchufe el conector en la entrada del transmisor de petaca
(Figura 9).
Figura 5 Figura 6
Figura 9
Figura 8
Figura 7

US-902DC Versión 1.0 Página 8 de 11
US-902DC Receptor Inalámbrico
5. UTILIZACIÓN DEL SISTEMA
Asegúrese de reducir los volúmenes de entrada de la señal del mezclador o amplificador antes de
poner en funcionamiento el receptor o el transmisor.
5.1 Puesta en marcha
Ponga el nivel AF del receptor al mínimo girando completamente el potenciómetro en sentido
contrario al de las agujas del reloj y presione el botón POWER ON/OFF del panel frontal del
receptor. En cuanto se encienda el receptor, se iluminará el visualizador LCD, mientras que los
indicadores de señal RF y AF monitorizarán el estado de transmisión. El receptor estará listo para
funcionar.
Siempre se aconseja mantener un espacio abierto entre el transmisor y el receptor para mejorar la
recepción RF.
5.2 Selección de canal en el receptor y transmisor
Use el destornillador suministrado para seleccionar el canal deseado del receptor, transmisor de
mano, o transmisor de petaca. Tanto el receptor como el transmisor están programados con 16
canales (Figura 10).
A continuación, mediante las teclas UP/DOWN seleccione el mismo canal para el receptor que el
asignado al emisor. Asegúrese que los canales de emisor y receptor coinciden.
Cuando se utilicen 2 o más transmisores y receptores en la misma área, deberán ser configurados
con canales diferentes. Si en un canal se producen interferencias, cambie a otro canal sin
interferencias.
Figura 10

US-902DC Versión 1.0 Página 9 de 11
US-902DC Receptor Inalámbrico
5.3 Uso del transmisor de petaca PT-850BC

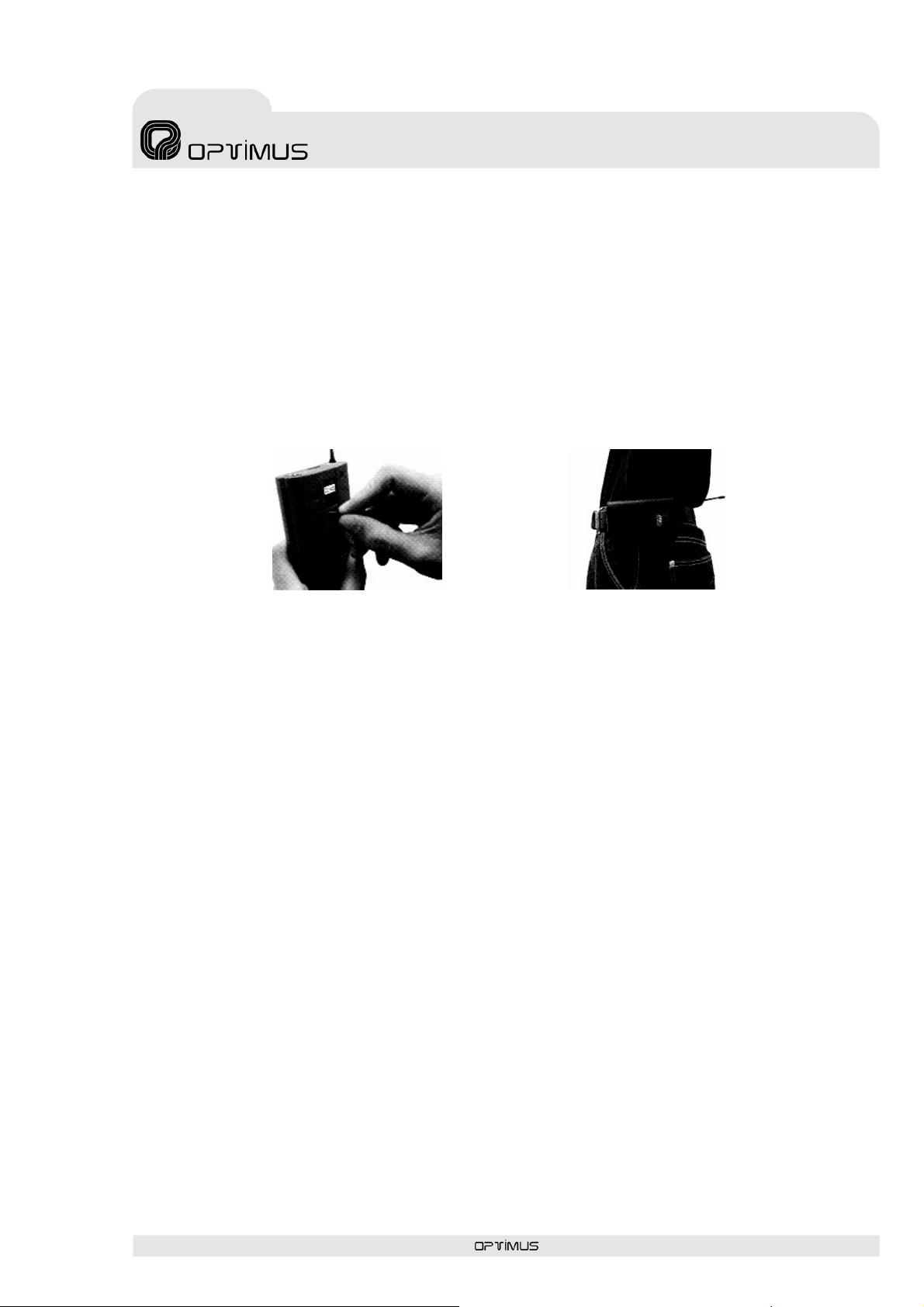

En la parte posterior del transmisor de petaca PT-850BC se encuentra un potenciómetro de ajuste
de sensibilidad de AF. Use la pieza de plástico suministrada para ajustarlo al nivel apropiado
(Figura 11).
La funda del transmisor de petaca PT-850BC suministrada con el equipo permite su sujeción al
cinturón del interlocutor. Coloque la antena hacia la parte trasera de su cuerpo. La cinta de Velcro
asegurará una buena sujeción y poca obstaculización de movimientos durante la utilización del
transmisor (Figura 12).
6. RECOMENDACIONES
¾Para obtener una recepción en óptimas condiciones y ampliar al máximo el área de cobertura
del sistema, deje un espacio abierto entre el receptor y el transmisor.
¾Mantenga los equipos apartados como mínimo 50 cm de objetos metálicos o fuentes de
interferencias.
¾Para evitar realimentaciones acústicas, no deje el micrófono enfocado directamente hacia los
altavoces.
¾Para una mejor captación, sostenga el cuerpo del micrófono por el medio.
¾Quite las baterías de su compartimiento cuando el micrófono no vaya a ser utilizado durante
largos períodos.
¾Cuando sea necesario remplazar las baterías, remplace siempre las dos al mismo tiempo por
otras de nuevas.
Figura 11 Figura 12

US-902DC Versión 1.0 Página 10 de 11
US-902DC Receptor Inalámbrico
7. ESPECIFICACIONES TÉCNICAS
7.1 Generales del sistema
Frecuencia de portadora RF 600 MHz ~ 960 MHz, UHF
Sistema de modulación OSC Control sintetizado PLL
Canales seleccionables 16 frecuencias
Respuesta en frecuencia de audio 50 Hz ~ 18 kHz
Ancho de banda 24 MHz
Alcance de funcionamiento 100 m
7.2 Receptor
Modelo US-902DC
Modo de recepción Diversity
Estabilidad de frecuencia ±0,005 %
Sensibilidad de recepción -107 dBm (12 dB S/R AD)
Rechazo de frecuencia imagen > 60 dB
Relación señal/ruido > 100 dB
Distorsión armónica (1 kHz) < 0,6 % @ 1 kHz
Visualizador LCD
Controles Alimentación ON/OFF, control de volumen, selección de canal, nivel de
silenciador (Squelch)
Nivel de audio de salida -12 dB
Impedancia de salida 600 Ωno balanceado
Silenciador (Squelch) Codificado por tono
Alimentación 12 - 18 Vcc, 600 mA
Conector de salida 2 x Cannon balanceado
1 x Jack φ6,3 mm no balanceado
Dimensiones (mm) 480 (anchura) x 45 (altura) x 232
(profundidad)

US-902DC Versión 1.0 Página 11 de 11
US-902DC Receptor Inalámbrico
7.3 Transmisores
Modelo MH-850C PT-850BC
Tipo De mano De petaca
Forma de la rejilla Cuadrícula -
Atenuación parásitos < -60 dBc < -60 dBc
Estabilidad de frecuencia ±0,005 % ±0,005 %
Desviación de frecuencia ±48 kHz ±48 kHz
Relación señal/ruido > 100 dB (1 kHz-A) > 100 dB (1 kHz-A)
Consumo de corriente 100 mA 100 mA
Indicadores (LED) Alimentación ON/OFF
Batería baja Alimentación ON/OFF Batería baja
Batería 2 x UM3 AA 1,5 V 2 x UM3 AA 1,5 V
7.4 Micrófonos de condensador
Modelo CM-501 CX-504
Tipo Solapa Aeróbic
Respuesta en frecuencia 100 Hz ~ 10.000 Hz 50 Hz ~18.000 Hz
Diagrama Polar Cardioide Cardioide
Sensibilidad (a 1 kHz) -62 dB ±3 dB -70 dB ±3 dB
Impedancia 2k2 Ω±30% 680 Ω±30%
Max. SPL para 1% THD 100 dB 130 dB
Tipo de conector Mini XLR (4 pin) Mini XLR (4 pin)
Accesorios estándar Para-vientos Para-vientos
7.5 Lista de frecuencias
Las frecuencias aplicables indicadas en la tabla pueden ser oficialmente usadas en los países donde la Decisión ERC/DEC(01)18 esté
implementada: AT, BE, BG, CY, CZ, DK, EE, FI, FR, DE, GR, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, GB (Limitado).
Los países no enumerados pueden permitir el uso de esas frecuencias conforme a su legislación local.
* Nota: Por favor, contacte con su autoridad nacional correspondiente para obtener información de las frecuencias legales en su área y
el uso legal del equipo.
LISTA DE FRECUENCIAS*
Canal Frecuencia Canal Frecuencia
1 863.125 MHz 9 864.125 MHz
2 863.250 MHz 10 864.250 MHz
3 863.375 MHz 11 864.375 MHz
4 863.500 MHz 12 864.500 MHz
5 863.625 MHz 13 864.625 MHz
6 863.750 MHz 14 864.750 MHz
7 863.875 MHz 15 864.875 MHz
8 864.000 MHz 16 865.000 MHz
0197

US-902DC Version 1.0 Page 1 of 11
US-902DC Wireless Receiver
1. SAFETY INSTRUCTIONS...........................................................................................2
2. FEATURES..................................................................................................................2
3. PARTS IDENTIFICATION & ACCESSORIES.............................................................3
3.1 US-902DC Receiver.............................................................................................. 3
3.2 MH-850C Handheld transmitter ............................................................................ 3
3.3 PT-850BC Body-pack transmitter.......................................................................... 4
3.4 Optional accessories............................................................................................. 4
4. INSTALLATION & BASIC OPERATION.....................................................................4
4.1 US-902DC Receiver.............................................................................................. 4
4.1.1 Power connector........................................................................................................4
4.1.2 Audio output connector..............................................................................................4
4.1.3 Power on....................................................................................................................5
4.1.4 Signal level adjust......................................................................................................5
4.1.5 LCD panel..................................................................................................................5
4.1.6 Basic operation ..........................................................................................................6
4.2 Batteries installation .............................................................................................. 6
4.2.1 MH-850C Handheld ...................................................................................................6
4.2.2 PT-850BC Body pack transmitter...............................................................................7
4.3 Basic operation ..................................................................................................... 7
4.3.1 Channel selecting.......................................................................................................7
4.3.2 Sensitivity adjusting....................................................................................................7
4.4 Installation of condenser microphones.................................................................. 7
4.4.1 CM-501 Lavaliere microphone...................................................................................7
4.4.2 CX-504 Headset microphone.....................................................................................7
5. SYSTEM OPERATION................................................................................................8
5.1 Power on............................................................................................................... 8
5.2 Selecting channel for the receiver and transmitter ................................................ 8
5.3 Using the PT-850BC body-pack transmitter.......................................................... 9
6. RECOMMENDATIONS................................................................................................9
7. TECHNICAL SPECIFICATIONS ...............................................................................10
7.1 Overall system .................................................................................................... 10
7.2 Receiver.............................................................................................................. 10
7.3 Transmitter.......................................................................................................... 11
7.4 Optional condenser microphone ......................................................................... 11
7.5 Frequency list...................................................................................................... 11

US-902DC Version 1.0 Page 2 of 11
US-902DC Wireless Receiver
1. SAFETY INSTRUCTIONS
¾Always make all connections before plugging the unit into an AC power outlet.
¾Do not leave the devices in a place neither with high temperature nor high humid.
¾Always do not handle the power cord with wet hands.
¾Keep the devices away from fire and heat sources.
2. FEATURES
•Operated in UHF band where there is less RF interference than the VHF band.
•Due to the PLL synthesized technology, the system offers 16 selectable channels for choosing.
•The true diversity reception with 2 independent RF receivers ensures the stable transmission
and reception.
•Adjustable squelch control can effectively reduce the noise.
•Tuned antennas can benefit the stable RF reception.
•Built-in Tone key Squelch & Noise Mute detection are available to restrain the interference
signal.
•Rugged metal housing can pass through the difficult environment.
•Equipped with balanced XLR and unbalanced output allows great convenience.
•Body-pack transmitter provides phantom powering for compatibility with condenser lavalier and
headset microphones.

US-902DC Version 1.0 Page 3 of 11
US-902DC Wireless Receiver
3. PARTS IDENTIFICATION & ACCESSORIES
3.1 US-902DC Receiver
UHF dual channel PLL diversity receiver
(1) Power ON/OFF
(2) Channel selector (UP/DOWN)
(3) LCD panel
(4) Volume control
(5) Antenna
(6) Squelch level adjustor
(7) Voltage Input (12-18 V DC 600 mA)
(8) Unbalanced Φ6,3 mm jack socket
(9) Balanced XLR socket
Accessories:
(10) AF output cable (with unbalanced Φ6,3 mm jack
plug)
(11) AC/DC adaptor
3.2 MH-850C Handheld transmitter
(1) Interchangeable element (square grille)
(2) Battery tray release
(3) Battery tray
(4) Channel selector
(5) Power ON/OFF switch
(6) LED Indicator
(7) ID housing

US-902DC Version 1.0 Page 4 of 11
US-902DC Wireless Receiver
3.3 PT-850BC Body-pack transmitter
(1) Mic. Input (mini 4 pin XLR socket)
(2) Power ON/OFF switch
(3) Antenna
(4) LED indicator for power and battery status
(5) Channel selector
(6) Battery tray
(7) Sensitivity selector
(8) Carry case
(9) Belt-loop
(10) Plastic screwdriver
(11) Battery tray cover
3.4 Optional accessories
(1) CM-501 Condenser lavaliere microphone.
(2) CX-504 Condenser headset microphone.
4. INSTALLATION & BASIC OPERATION
4.1 US-902DC Receiver
4.1.1 Power connector
Plug in one end of AC/DC adaptor cable to DC input socket in the rear panel of receiver, and plug
another end into an AC outlet (Step 1 of Figure 1).
4.1.2 Audio output connector
Connect one end of the AF output cable to the AF output socket in the rear panel, then plug
another end to the “MIC IN” input socket of a mixer or amplifier (Step 2 of Figure 1).
US-902DC equipped with balanced XLR output and unbalanced Φ6,3 mm output, choose the
proper way for use.

US-902DC Version 1.0 Page 5 of 11
US-902DC Wireless Receiver
4.1.3 Power on
Turn the receiver on by pressing the power button in the front panel
(Figure 2).
4.1.4 Signal level adjust
Adjust the AF output level control to select a proper AF signal level
(Figure 3).
4.1.5 LCD panel
(1) RF incoming signal level of RX1
(2) RF incoming signal level of RX2
(3) AF incoming signal level of RX1
(4) AF incoming signal level of RX2
(5) Diversity of RX1 (antenna A or B active)
(6) Diversity of RX2 (antenna A or B active)
(7) Channel display of RX1
(8) Channel display of RX2
(9) Low bat. status of transmitter
(10) Mute status of RX1
(11) Mute status of RX2
(12) Setting lock-on mode
Figure 1
Figure 2
Figure 3

US-902DC Version 1.0 Page 6 of 11
US-902DC Wireless Receiver
4.1.6 Basic operation
– Selecting channel:
Press UP/DOWN button till the RX1 starts flashing, and again press the UP/DOWN button to
select a suitable channel from the pre-set 16 channels.
Later the RX1 stop flashing, the receiver will store the channel
automatically meanwhile presents the channel number.
Repeat the action for RX2.
– Setting lock-on
Alter selecting channel, repress the UP/DOWN buttons till the
HOLD starts flashing simultaneously, and the current setting is
saved in memory on switch off.
– Adjusting Squelch level
With the Squelch level control in the rear panel, you can adjust the squelch at a suitable level.
If the level is set too high, the transmission range will be reduced.
4.2 Batteries installation
4.2.1 MH-850C Handheld
Loosen the microphone element counter-clockwise (Step 1 of Figure 4), press both release knobs
inside to remove the battery tray from the mic. housing (Step 2 of Figure 4).
Figure 4

US-902DC Version 1.0 Page 7 of 11
US-902DC Wireless Receiver
Insert two 1.5 V batteries according the correct polarity, and return the battery tray back to housing
(Figure 5).
Aim the connecting pins exactly toward the cavities on the bottom side of detachable mic. element
(Figure 6), and tight in clockwise! As soon as the batteries are installed well, if the equipment is
turned on the POWER LED will light green.
4.2.2 PT-850BC Body pack transmitter
Slide the battery tray cover in the direction of the arrow to open it, insert two
1.5 V batteries according the correct polarity, and return the cover (Figure
7).
As soon as the batteries are installed well, if the equipment is turned on the
POWER LED will light green
4.3 Basic operation
4.3.1 Channel selecting
Use the supplied screwdriver to select a desired channel for the transmitter from the
preprogrammed 16 channels. The receiver and transmitter must to be settled in the same channel.
4.3.2 Sensitivity adjusting
For the PT-850BC, there is a sensitivity adjustor in the up-left of its back, you can adjust the level
in 3 steps from 0 dB to -20 dB.
4.4 Installation of condenser microphones
4.4.1 CM-501 Lavaliere microphone
Attach CM-501 to clothing, tie, lapel, where is suitable for
sound pick-up.
Plug the connector into input socket on the body-pack
transmitter (Figure 8).
4.4.2 CX-504 Headset microphone
Put the neck-frame behind your head, and fix the temples on
your ears as Figure 9, then adjust the gooseneck to make
microphone aim to the suitable place of sound pick-up.
Plug the connector into input socket on the body-pack
transmitter (Figure 9).
Figure 5 Figure 6
Figure 9
Figure 8
Figure 7

US-902DC Version 1.0 Page 8 of 11
US-902DC Wireless Receiver
5. SYSTEM OPERATION
Be sure to mute the audio signal of mixer or amplifier before turning on the receiver or transmitter.
5.1 Power on
Turn AF level on the receiver completely counter-clockwise to the minimum level, and press the
power ON/OFF switch on the front panel of receiver. As soon as you turn power on, the power
LCD lights on, meanwhile the RF signal and AF level indicate the transmission status, and receiver
is ready for operating.
Always it’s good idea to keep “open space” between transmitter and receiver, which is able to
improve RF reception.
5.2 Selecting channel for the receiver and transmitter
Use the supplied screwdriver to select a desired channel for the receiver handheld transmitter or
body-pack transmitter. Both receiver and transmitter are pre-programmed with 16 channels (Figure
10).
Then, with the UP/DOWN button, select the channel of receiver the same as the transmitter,
please make sure the receiver channel matches that of the transmitter.
When two or more transmitters and receivers are being used in the same location, they must be
set up to use different channels. If existing channel is being interfered, please change to non-
interference channel.
Figure 10
