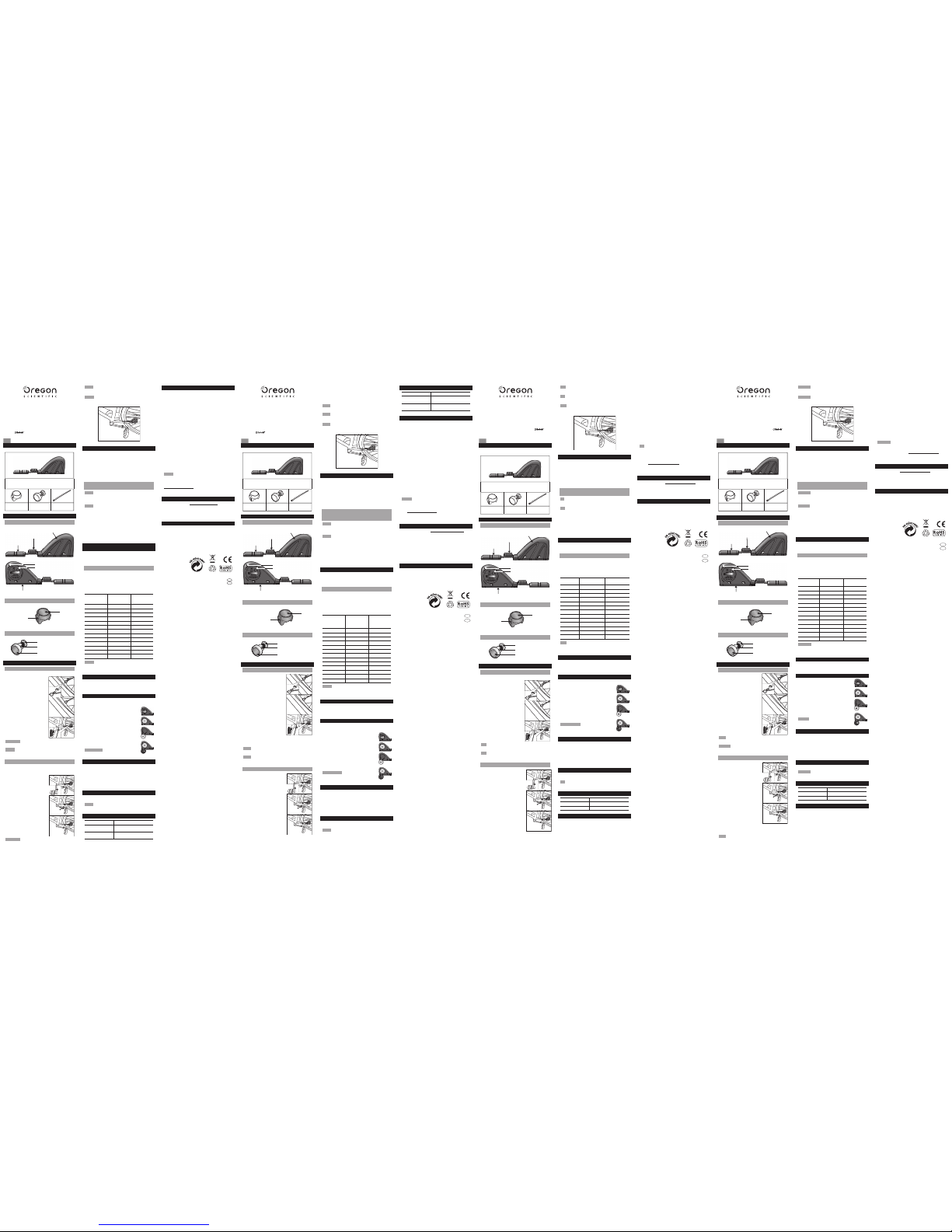

Oregon Scientific AD262 User manual

NOTE Do not stretch the elastic connection cord over 10cm
(4 inches). Excessively stretching may break the electronic
circuitry of the bike pod.
PAIRING DEVICE
The AD262 bike pod can be paired with your Bluetooth Smart
sports system device to provide speed / cadence readings.
The bike pod has a maximum transmission range of about
100 centimeters (40 inches).
To pair with Oregon Scientific Bluetooth Smart device (such
as SE900 or RA900 Ssmart Watch), please refer to the
particular pairing instructions in the User Manual.
PAIR WITH OREGON SCIENTIFIC
BLUETOOTH SMART SPORTS SYSTEM DEVICE
NOTE While pairing, make sure to stay away from other
devices and move the bike pod to pair close to your main device.
NOTE If pairing is weak and unstable:
• Shorten the distance between the bike pod and your
sports device.
• Re-adjust the position of the device.
• Check the battery. Make replacement when necessary.
If the sports device is already paired with a bike pod, you
have to first delete the bike pod before you are able to pair
with another bike pod.
INPUT BIKE WHEEL SIZE
If your device is paired with this bike pod, the device will
prompt you to input the wheel size values.
USEFUL REFERENCE
About Bike Wheel Size
Match the ETRTO or wheel size diameter printed on the
wheel with the wheel size setting at the right hand column of
the table below. Input the relevant wheel size setting number
after bike pod is paired.
ETRTO Wheel size
diameter (inches)
Wheel size
setting (mm)
25-559 26 x 1.0 1884
23-571 650 x 23C 1909
35-559 26 x 1.50 1947
37-622 700 x 35C 1958
47-559 26 x 1.95 2022
20-622 700 x 20C 2051
52-559 26 x 2.0 2054
23-622 700 x 23C 2070
25-622 700 x 25C 2080
28-622 700 x 28 2101
32-622 700 x 32C 2126
42-622 700 x 40C 2189
47-622 700 x 47C 2220
NOTE Wheel sizes on this table are for reference only as
wheel size depends on the wheel type and air pressure.
REMOVE PAIRED DEVICE
To remove the bike pod from your device, please refer to the
particular pairing instructions in the User Manual.
REPLACE BATTERY
Please replace battery promptly as it may affect
the accuracy of the readings.
To replace the sensor battery:
1. Use a coin to open the battery compartment
lid by turning it anticlockwise.
2. Remove the old battery and insert a new
CR2032, 3V lithium battery. Make sure
to place the battery in the compartment
following the polarity +/-.
3. Secure the lid by turning the coin clockwise.
IMPORTANT Remember to pair device after
every battery replacement or reset.
CARE INSTRUCTIONS
• Do not wrap the sensor in a wet towel nor with other
wet materials.
• Do not place or wash the sensor under running water,
instead clean it with a wet cloth.
• Do not store the sensor in a hot (about 50°C) and humid
(about 90%) environment.
WATER RESISTANCE
The AD262 is water-resistant up to 10 meters (32.8 feet).
NOTE Ensure the battery compartment is secured and
intact before exposing to excessive water.
SPECIFICATIONS
Power 1 x CR2032 3V lithium battery
Operating temperature 5˚C to 40˚C (41˚F to 104˚F)
Storage temperature -20˚C to 60˚C (-4˚F to 140˚F)
PRECAUTIONS
To ensure you use your product correctly and safely, read
these warnings and the entire user manual before using
the product:
• Use a soft, slightly moistened cloth. Do not use abrasive
or corrosive cleaning agents, as these may cause
damage. Never use the products in hot water or store
them when wet.
• Do not subject the product to excessive force, shock,
dust, temperature changes, or humidity. Never expose
the product to direct sunlight for extended periods. Such
treatment may result in malfunction.
Bluetooth Smart Bike Pod
Model: AD262
User Manual
The AD262 bike pod is equipped with the latest Bluetooth
Smart technology to achieve reliable transmission linkage
with sports system device that is with the logo
SMART READY
and
corresponding application.
EN
PACKAGE ITEMS
The package should include the following items:
1 x AD262 bike pod
(1 x Silicon rubber cushion and
1 x CR2032 3V lithium battery installed)
1 x Cadence magnet 1 x Speed magnet 4 x Nylon cable ties
OVERVIEW
BIKE POD
Speed
sensor
Connection
cord
Cadence
sensor
Silicon rubber cushion
Alignment notch
Battery compartment
CADENCE SENSOR
Magnet
Cable tie hole
SPEED SENSOR
Screw
Bicycle fork hole
Magnet
INSTALLING THE BIKE POD
MAGNET & SPEED SENSOR
1. Unscrew magnet and press slot
onto spoke.
2. Tighten the screw with a
screwdriver. Make sure the
flat magnet surface facing the
speed sensor.
3. Position speed sensor onto the
top of bicycle chain stay. Using
alignment notch as a guide
to adjust the sensor and the
magnet, so the magnet passes
the sensor at the correct position.
4. Thread a nylon cable tie through
each of the holes on the sensor.
Loop cable tie around the
bicycle chain stay, then thread
the end through the opening
and past the ratchet. Pull to
secure into place.
TIPS Cut away unnecessary cable tie to avoid it being
caught in the wheel while in motion.
NOTE
Improper alignment may affect speed sensor’s performance.
MAGNET & CADENCE SENSOR
1. Choose the crank arm which
is not on the same side as the
chain ring. Place magnet (with
plastic base) onto the crank arm
of the pedal, making sure the
magnet faces the chain ring.
2. Thread a nylon cable tie through
the hole on the magnet. Loop
cable tie around the crank arm
then thread the end through the
opening and past the ratchet.
Pull to secure into place.
3. Position the cadence sensor on
the bicycle chain stay. Align it
with the magnet’s path. Adjust
the position by stretching the
elastic connection cord.
4. Using a nylon cable tie on the
cadence sensor. Loop cable tie
around the chain stay then thread the end through the
opening and past the ratchet. Pull to secure into place.
TIPS Cut away unnecessary cable tie to avoid it being
caught in the wheel while in motion.
NOTE
Improper alignment may affect cadence sensor’s
performance.
• Do not tamper with the internal components. Doing so will
terminate the product warranty and may cause damage.
The main unit contains no user-serviceable parts.
• Take precautions when handling all battery types.
• Remove the battery whenever you are planning to store
the product for a long period of time.
• When replacing battery, use new battery as specified in
this user manual.
• The product is a precision instrument. Never attempt to
take this device apart. Contact the retailer or our customer
service department if the product requires servicing.
• Do not touch the exposed electronic circuitry, as there is
a danger of electric shock.
• Check all major functions if the device has not been
used for a long time. Maintain regular internal testing
and cleaning of your device. Have your watch serviced
by an approved service center annually.
• When disposing of this product, ensure it is collected
separately for special treatment and not as normal
household waste.
• Due to printing limitations, the displays shown in this
manual may differ from the actual display.
• The contents of this manual may not be reproduced
without the permission of the manufacturer.
NOTE The technical specifications for this product and
the contents of the user manual are subject to change
without notice.
NOTE Features and accessories will not be available in
all countries. For more information, please contact your
local retailer.
ABOUT OREGON SCIENTIFIC
Visit our website www.oregonscientific.com to learn more
about Oregon Scientific products.
For any enquiry, please contact our Customer Services at
info@oregonscientific.com.
EU-DECLARATION OF CONFORMITY
Hereby, Oregon Scientific, declares that Bluetooth Smart
Bike Pod (model: AD262) is in compliance with the essential
requirements and other relevant provisions of Directive
1999/5/EC. A copy of the signed and dated Declaration of
Conformity is available on request via our Oregon Scientific
Customer Service.
COUNTRIES RTTE APPROVED COMPLIED
All EU countries, Switzerland
CH
N
and Norway
FCC / IC STATEMENT
This device complies with Part 15 of the FCC Rules.
Operation is subject to the following two conditions: (1) This
device may not cause harmful interference, and (2) This
device must accept any interference received, including
interference that may cause undesired operation.
WARNING Changes or modifications not expressly
approved by the party responsible for compliance could void
the user’s authority to operate the equipment.
NOTE This equipment has been tested and found to comply
with the limits for a Class B digital device, pursuant to Part
15 of the FCC Rules. These limits are designed to provide
reasonable protection against harmful interference in a
residential installation.
This equipment generates, uses and can radiate radio
frequency energy and, if not installed and used in accordance
with the instructions, may cause harmful interference to
radio communications. However, there is no guarantee
that interference will not occur in a particular installation. If
this equipment does cause harmful interference to radio or
television reception, which can be determined by turning the
equipment off and on, the user is encouraged to try to correct
the interference by one or more of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect the equipment into an outlet on a circuit different
from that to which the receiver is connected.
• Consult the dealer or an experienced radio / TV technician
for help.
DECLARATION OF CONFORMITY
The following information is not to be used as contact for
support or sales. Please visit our website at
www.oregonscientific.com for all enquiries.
We
Name: Oregon Scientific, Inc.
Address: 19861 SW 95th Ave.,Tualatin,
Oregon 97062 USA
Telephone No.: 1-800-853-8883
declar e that the produc t
Product No.: AD262
Product Name: Bluetooth Smart Bike Pod
Manufacturer: IDT Technology Limited
Address: Block C, 9/F, Kaiser Estate,
Phase 1, 41 Man Yue St.,
Hung Hom, Kowloon,
Hong Kong
is in conformity with Part 15 of the FCC Rules. Operation is
subject to the following two conditions: 1) This device may
not cause harmful interference. 2) This device must accept
any interference received, including interference that may
cause undesired operation.
SUGGERIMENTO Tagliare la parte del laccetto in eccesso
per evitare che si impigli nella ruota in movimento.
NOTA Un allineamento scorretto può influire sulle prestazioni
del sensore di cadenza.
NOTA Non tirare il cavo elastico di collegamento più di 10 cm.
Tirando eccessivamente il cavo, è possibile rompere i circuiti
elettronici del bike pod.
DISPOSITIVO DI ACCOPPIAMENTO
Il bike pod AD262 può essere accoppiato con un dispositivo
sportivo Bluetooth Smart in modo da rilevare velocità e
cadenza. Il bike pod ha un raggio massimo di trasmissione
di circa 1 metro.
Per effettuare l’accoppiamento con un dispositivo Bluetooth
Smart di Oregon Scientific (ad es. lo Ssmart Watch RA900 o
SE900), vedere le istruzioni del Manuale per l’utente.
ACCOPPIAMENTO CON DISPOSITIVI SPORTIVI
BLUETOOTH SMART DI OREGON SCIENTIFIC
NOTA Durante l’accoppiamento, allontanarsi da altri dispositivi
e avvicinare la fascia toracica al dispositivo da abbinare.
NOTA Se l’accoppiamento è debole o instabile:
• Ridurre la distanza tra il bike pod e il dispositivo.
• Regolare la posizione del dispositivo.
• Controllare la batteria. Se necessario, sostituirla.
Se il dispositivo sportivo è già abbinato a un bike pod, è
necessario eliminare il bike pod prima di poterlo accoppiare
con un altro.
INSERIMENTO DELLE DIMENSIONI DELLA RUOTA
Se il dispositivo viene accoppiato con il bike pod, verrà
chiesto di inserire i valori relativi alle dimensioni della ruota.
RIFERIMENTI UTILI
Informazioni sulle dimensioni della ruota
Far corrispondere il diametro della ruota o quello ETRTO
stampato sulla stessa con l’impostazione delle dimensioni
della ruota nella colonnina di destra della tabella qui sotto.
Inserire il numero dell’impostazione delle dimensioni della
ruota dopo aver accoppiato il bike pod.
ETRTO Diametro della
ruota (pollici)
Impostazione
delle dimensioni
della ruota (mm)
25-559 26 x 1 1884
23-571 650 x 23C 1909
35-559 26 x 1.50 1947
37-622 700 x 35C 1958
47-559 26 x 1.95 2022
20-622 700 x 20C 2051
52-559 26 x 2 2054
23-622 700 x 23C 2070
25-622 700 x 25C 2080
28-622 700 x 28 2101
32-622 700 x 32C 2126
42-622 700 x 40C 2189
47-622 700 x 47C 2220
NOTA Le dimensioni della ruota riportate in questa tabella
sono solo di riferimento, dal momento che esse dipendono
dal tipo e dalla pressione della ruota.
RIMOZIONE DEL DISPOSITIVO ACCOPPIATO
Per rimuovere il bike pod dal dispositivo, vedere le istruzioni
di accoppiamento del Manuale per l’utente.
SOSTITUZIONE DELLA BATTERIA
Sostituire tempestivamente la batteria in quanto
essa può incidere sulla precisione delle rilevazioni.
Sostituzione della batteria del sensore:
1. Aprire la copertura del vano batterie con una
moneta facendolo ruotare in senso antiorario.
2. Togliere la batteria vecchia e inserirne
una nuova al litio di tipo CR2032 da 3 V.
Collocare le batterie nel vano rispettando la
polarità indicata +/-.
3. Fissare la copertura ruotando la moneta in
senso orario.
IMPORTANTE Ricordare di accoppiare il
dispositivo dopo ogni sostituzione delle batterie
o riavvio.
ISTRUZIONI DI MANUTENZIONE
• Non avvolgere il sensore in un asciugamano umido o in
altri materiali umidi.
• Non posizionare né lavare il sensore sotto acqua
corrente; pulirlo con un panno umido.
• Non conservare il sensore in un ambiente caldo (50°C
circa) e umido (90% circa).
RESISTENZA ALL’ACQUA
Il modello AD262 è resistente all’acqua fino a 10 metri.
NOTA Verificare che il vano batterie sia ben chiuso e intatto
prima di esporre l’unità ad acqua eccessiva.
SPECIFICHE
Alimentazione 1 batteria al litio CR2032 da 3V
Temperatura di
esercizio Da 5°C a 40˚C
Temperatura di
stoccaggio Da -20°C a 60˚C
Bike Pod Bluetooth Smart
Modello: AD262
Manuale per l’utente
L’accessorio per bicicletta AD262 è dotato dell’ultima tecnologia
Bluetooth Smart che rende possibile la trasmissione con dispositivi
sportivi recanti il logo
SMART READY
e con le relative applicazioni.
IT
CONTENUTO DELLA CONFEZIONE
La confezione comprende:
1 x bike pod AD262
(1 x cuscinetto in gomma di silicone e
1 x batteria al litio CR2032 da 3V già inserita)
1 x magnete del
sensore di cadenza
1 x magnete del
sensore di velocità 4 x laccetti di nylon
PANORAMICA
BIKE POD
Sensore
di velocità
Cavo elastico
di collegamento
Sensore
di cadenza
Cuscinetto in gomma di silicone
tacca di allineamento
Vano batteria
SENSORE DI CADENZA
Magnete
Foro per fascetta
SENSORE DI VELOCITÀ
Vite
foro per forcella
Magnete
MONTAGGIO DEL BIKE POD
MAGNETE E SENSORE DI VELOCITÀ
1. Svitare il magnete e premere la sua fessura contro il raggio.
2. Stringere la vite con un cacciavite.
Verificare che il lato piatto del
magnete sia rivolto verso il
sensore di velocità.
3. Posizionare il sensore di velocità
sulla parte superiore del carro
posteriore della bicicletta. Usare
la tacca di allineamento come
guida per sistemare il sensore
e il magnete, in modo che
quest’ultimo passi il sensore
sulla posizione corretta.
4. Far passare un laccetto di nylon
attraverso ognuno dei fori del
sensore. Far passare il laccetto
intorno al carro posteriore, quindi
infilarne l’estremità nell’apertura
facendola passare oltre il dente
di arresto. Tirare per fissarlo.
SUGGERIMENTO Tagliare la parte del laccetto in eccesso
per evitare che si impigli nella ruota in movimento.
NOTA
Un allineamento scorretto può influire sulle prestazioni
del sensore di velocità.
MAGNETE E SENSORE DI CADENZA
1. Scegliere la pedivella che non si trova sullo stesso lato
della guarnitura. Posizionare il magnete (con la base di
plastica) sulla pedivella del pedale, rivolgendolo verso la
guarnitura.
2. Infilare un laccetto di nylon nel
foro del magnete. Far passare il
laccetto intorno alla pedivella,
quindi infilarne l’estremità
nell’apertura facendola passare
oltre il dente di arresto. Tirare
per fissarlo.
3. Posizionare il sensore di
cadenza sul carro posteriore
della bicicletta. Allinearlo con il
percorso del magnete. Regolare
la posizione allungando il cavo
elastico di collegamento.
4. Usando una fascetta di nylon,
fissare il sensore di cadenza.
Far passare il laccetto intorno al
carro posteriore, quindi infilarne
l’estremità nell’apertura, facendola
passare oltre il dente di arresto.
Tirare per fissarlo.
PRECAUZIONI
• Pulire l’orologio solo con un panno morbido leggermente
inumidito con acqua calda o sapone delicato.
• Non sottoporre il prodotto a forza eccessiva, urti, polvere,
variazioni di temperatura o umidità. Non esporre il
prodotto a luce solare diretta per lunghi periodi. Un simile
trattamento può comportare il malfunzionamento del prodotto.
• Non manomettere i componenti interni. In questo modo si
invalida la garanzia del prodotto e si possono provocare
danni. L’unità principale non contiene componenti che
possono essere riparati dall’utente.
• Rimuovere le batterie se si prevede di non utilizzare il
prodotto per un lungo periodo di tempo.
• Al momento della sostituzione delle batterie, utilizzare
batterie nuove come indicato in questo manuale per l’utente.
• Il prodotto è uno strumento di precisione. Non tentare
mai di aprirlo. Contattare il proprio rivenditore o il nostro
servizio clienti se il prodotto necessita di riparazioni.
• A causa di limitazioni di stampa, le immagini di questo
manuale possono differire dalla realtà.
• Il contenuto di questa guida rapida non può essere ristampato
senza l’autorizzazione del fabbricante.
NOTA I dati tecnici del prodotto e il contenuto della guida
rapida possono essere modificati senza preavviso. Per tutte
le istruzioni sull’uso del prodotto, vedere il manuale online
per l’utente all’indirizzo www.oregonscientific.com.
La versione in inglese del manuale contiene le istruzioni di
funzionamento più aggiornate.
INFORMAZIONI SU OREGON SCIENTIFIC
Per ulteriori informazioni sui prodotti Oregon Scientific,
visitate il nostro sito web www.oregonscientific.com.
Per richiedere informazioni, contattate il nostro Servizio
Clienti all’indirizzo info@oregonscientific.com.
DICHIARAZIONE DI CONFORMITA’UE
Con la presente Oregon Scientific dichiara che questo
Bike Pod Bluetooth Smart (Modello: AD262) è conforme
ai requisiti essenziali ed alle altre disposizioni pertinenti
stabilite dalla direttiva 1999/5/CE. Una copia firmata e datata
della Dichiarazione di Conformità è disponibile, su richiesta,
tramite il servizio clienti della Oregon Scientific.
PAESI CONFORMI ALLA DIRETTIVA R&TTE
Tutti I Paesi UE, Svizzera CH
e Norvegia N
3. Positionieren Sie den Trittfrequenz-Sensor an der
Kettenstrebe des Fahrrads und richten Sie ihn an
der Laufbahn des Magneten aus. Sie können die
Position des Sensors durch Dehnen der elastischen
Verbindungsschnur verändern.
4. Befestigen Sie den Trittfrequenz-Sensor mit einem
Kabelbinder, indem Sie diesen um die Kettenstrebe
schlingen und das lose Ende durch die Öffnung mit
der Sperrzunge stecken. Ziehen Sie den Kabelbinder
anschließend fest.
TIPP Schneiden Sie den überflüssigen Teil des Kabelbinders
ab, um zu vermeiden, dass dieser sich während der Fahrt im
Rad verfangen kann.
HINWEIS Eine ungenaue Ausrichtung kann die Leistung
des Geschwindigkeitssensors beeinträchtigen.
HINWEIS Versuchen Sie nicht, die elastische Verbindungsschnur
mehr als 10 cm zu dehnen. Eine übermäßig starke Dehnung
kann den elektronischen Schaltkreis des Fahrradsensors
zerstören.
DAS GERÄT KOPPELN
Der Fahrradsensor AD262 kann mit Ihrem Bluetooth Smart-
Sportsystemgerät gekoppelt werden, um Messwerte der
Geschwindigkeit / Trittfrequenz zu liefern. Der Fahrradsensor
bietet eine maximale Übertragungsreichweite von etwa 100 cm.
Die detaillierten Hinweise zur Kopplung mit Bluetooth
Smart-Geräten von Oregon Scientific (wie Smart Watch
SE900 oder RA900) entnehmen Sie bitte der jeweiligen
Bedienungsanleitung.
KOPPLUNG MIT BLUETOOTH
SMART-SPORTSYSTEMGERÄTEN VON
OREGON SCIENTIFIC
HINWEIS Achten Sie während der Kopplung darauf, dass
sich keine anderen Geräte in der Nähe befinden, und halten
Sie den Fahrradsensor zum Koppeln nahe an Ihr Basisgerät.
HINWEIS Bei schwacher und instabiler Kopplung:
• Verkürzen Sie die Entfernung zwischen Fahrradsensor
und Ihrem Sportgerät.
• Verändern Sie die Position des Geräts.
• Überprüfen Sie die Batterien. Ersetzen Sie diese bei Bedarf.
Wenn das Sportgerät bereits mit einem Fahrradsensor
gekoppelt ist, müssen Sie diesen zuerst löschen, bevor Sie
es mit einem anderen Fahrradsensor koppeln können.
EINGABE DER REIFENGRÖSSE DES FAHRRADS
Wenn Ihr Gerät mit diesem Fahrradsensor gekoppelt
ist, werden Sie vom Gerät aufgefordert, die Werte der
Reifengröße einzugeben.
NÜTZLICHE HINWEISE
Über die Reifengröße des Fahrrads
Passen Sie die auf dem Fahrradreifen aufgedruckte
ETRTO-Norm oder den Reifendurchmesser an die
Einstellung der Reifengröße in der rechten Spalte der
nachstehenden Tabelle an. Geben Sie den entsprechenden
Einstellungswert der Reifengröße ein, nachdem der
Fahrradsensor gekoppelt wurde.
ETRTO
Reifendurchmesser
(Zoll)
Einstellung der
Reifengröße
(mm)
25-559 26 x 1.0 1884
23-571 650 x 23C 1909
35-559 26 x 1.50 1947
37-622 700 x 35C 1958
47-559 26 x 1.95 2022
20-622 700 x 20C 2051
52-559 26 x 2.0 2054
23-622 700 x 23C 2070
25-622 700 x 25C 2080
28-622 700 x 28 2101
32-622 700 x 32C 2126
42-622 700 x 40C 2189
47-622 700 x 47C 2220
HINWEIS Die Reifengrößen in dieser Tabelle sind nur als
Richtwerte zu verstehen, da die Reifengröße vom Reifentyp
sowie dem Reifendruck abhängt.
LÖSCHEN EINES GEKOPPELTEN GERÄTS
Um den Fahrradsensor in Ihrem Gerät zu löschen, befolgen
Sie bitte die entsprechende Kopplungsanleitung in der
Bedienungsanleitung.
WECHSEL DER BATTERIE
Ersetzen Sie die Batterie bei Bedarf umgehend,
da sie sonst die Genauigkeit der Messwerte
beeinträchtigen kann.
Ersetzen Sie die Batterie bei Bedarf
umgehend, da sie sonst die Genauigkeit der
Messwerte beeinträchtigen kann.
1. Öffnen Sie den Batteriefachdeckel, indem
Sie diesen mit einer Münze gegen den
Uhrzeigersinn drehen.
2. Entfernen Sie die alte Batterie und legen
Sie eine neue Lithium-Batterie des Typs
CR2032, 3V ein. Beachten Sie dabei die
Markierung zur Polarität im Batteriefach +/-.
3. Befestigen Sie den Deckel, indem Sie die
Münze im Uhrzeigersinn drehen.
WICHTIG Denken Sie daran, das Gerät nach jedem
Batteriewechsel oder nach jeder Zurücksetzung zu koppeln.
PFLEGEANLEITUNG
• Hüllen Sie den Sensor nicht in feuchte Handtücher
und vermeiden Sie Kontakte mit anderen feuchten
Gegenständen.
• Legen oder reinigen Sie den Sensor nicht unter
fließendem Wasser; reinigen Sie ihn stattdessen mit
einem feuchten Tuch.
• Lagern Sie den Sensor nicht in heißen (ca. 50 °C) oder
feuchten (ca. 90 %) Umgebungen.
Bluetooth Smart-Fahrradsensor (Bike Pod)
Modell: AD262
Bedienungsanleitung
Der Fahrradsensor AD262 ist mit der neuesten Bluetooth
Smart-Technologie ausgestattet. Er bietet eine zuverlässige
Übertragungsverbindung zu Sportsystemgeräten mit dem
Aufdruck
SMART READY
sowie zugehörigen Anwendungen.
DE
INHALT DER VERPACKUNG
Im Lieferumfang sollten sich folgende Gegenstände befinden:
1 x Fahrradsensor AD262
(1 x Silikon-Gummikissen und
1 x Lithium-Batterie CR2032 3V, bereits installiert)
1 x Magnet für
Trittfrequenz
1 x Magnet für
Geschwindigkeit
4 x Kunststoff-
Kabelbinder
ÜBERSICHT
FAHRRADSENSOR
Geschwindigkeits-
sensor
Verbindungs-
schnur
Trittfrequenz-
Sensor
Silikon-Gummikissen
Kerbe für Ausrichtung
Batteriefach
TRITTFREQUENZ-SENSOR
Magnet
Öffnung f.
Kabelbinder
GESCHWINDIGKEITSSENSOR
Schraube
Öffnung f. Fahrradgabel
Magnet
INSTALLATION DES FAHRRADSENSORS
MAGNET U. GESCHWINDIGKEITSSENSOR
1. Schrauben Sie den Magnet auf
und drücken Sie ihn mit der
Öffnung auf die Radspeiche.
2. Ziehen Sie die Schraube
mit einem Schraubendreher
fest. Stellen Sie sicher, dass
die breite Magnetfläche auf
den Geschwindigkeitssensor
gerichtet ist.
3. Platzieren Sie den
Geschwindigkeitssensor auf
der Oberseite der Kettenstrebe
des Fahrrads. Verwenden
Sie die Ausrichtkerbe als
Orientierungshilfe, um den
Sensor so am Magneten
auszurichten, dass sich der
Magnet an der richtigen Stelle
am Sensor vorbeibewegt.
4. Führen Sie je einen Kunststoff-Kabelbinder durch beide
Öffnungen des Sensors. Schlingen Sie den Kabelbinder
um die Kettenstrebe des Fahrrads und stecken Sie das
lose Ende durch die Öffnung mit der Sperrzunge. Ziehen
Sie den Kabelbinder anschließend fest.
TIPP Schneiden Sie den überflüssigen Teil des Kabelbinders
ab, um zu vermeiden, dass dieser sich während der Fahrt im
Rad verfangen kann.
HINWEIS
Eine ungenaue Ausrichtung kann die Leistung des
Geschwindigkeitssensors beeinträchtigen.
MAGNET U. TRITTFREQUENZ-SENSOR
1. Wählen Sie die Tretkurbel
aus, die sich auf der
gegenüberliegenden Seite des
Kettenblatts befindet. Platzieren
Sie den Magnet (mit dem
Unterteil aus Kunststoff) auf
der Tretkurbel des Fußpedals
und achten Sie darauf, dass
der Magnet auf das Kettenblatt
gerichtet ist.
2. Führen Sie einen Kunststoff-
Kabelbinder durch die Öffnung
im Magneten. Schlingen
Sie den Kabelbinder um die
Tretkurbel und stecken Sie das
lose Ende durch die Öffnung mit
der Sperrzunge. Ziehen Sie den
Kabelbinder anschließend fest.
WASSERFESTIGKEIT
Der AD262 ist bis zu 10 m wasserdicht (32.8 Fuß).
HINWEIS Vergewissern Sie sich, dass das Batteriefach
fest verschlossen und intakt ist, bevor Sie den Sensor in
feuchten Umgebungen benutzen.
TECHNISCHE DATEN
Stromversorgung 1 Lithium-Batterie CR2032, 3V
Betriebstemperatur 5 ˚C bis 40 ˚C (41 ˚F bis 104 ˚F)
Lagertemperatur -20 ˚C bis 60 ˚C (-4 ˚F bis 140 ˚F)
VORSICHTSMASSNAHMEN
• Reinigen Sie das Gerät nur mit einem weichen und leicht
angefeuchteten Tuch (mit warmem Wasser oder einer
milden Seife).
• Setzen Sie das Gerät keiner übermäßigen
Gewalteinwirkung und keinen Stößen aus und halten Sie
es von Staub, Temperaturschwankungen und Feuchtigkeit
fern. Lassen Sie das Produkt niemals über längere Zeit
bei direkter Sonnenbestrahlung liegen. Ansonsten können
Fehlfunktionen auftreten.
• Nehmen Sie keine Änderungen an den internen
Komponenten des Geräts vor. Dies würde zu einem
Erlöschen der Garantieansprüche führen und das Produkt
beschädigen. Die Basiseinheit enthält keine Teile, die vom
Benutzer selbst repariert werden dürfen.
• Entfernen Sie die Batterien, wenn das Produkt über einen
längeren Zeitraum gelagert wird.
• Verwenden Sie beim Ersatz ausschließlich neue Batterien,
wie in der Bedienungsanleitung angeführt.
• Dieses Produkt ist ein Präzisionsgerät. Versuchen Sie
niemals, das Gerät zu zerlegen. Kontaktieren Sie Ihren
Fachhändler oder unsere Kundendienststelle, wenn das
Produkt gewartet werden muss.
• Aufgrund der technischen Druckeinschränkungen können
sich die in dieser Anleitung dargestellten Abbildungen vom
Original unterscheiden.
• Der Inhalt dieser Kurzanleitung darf nicht ohne Genehmigung
des Herstellers vervielfältigt werden.
HINWEIS Die technischen Daten für dieses Produkt und
der Inhalt der Kurzanleitung können ohne Benachrichtigung
geändert werden. Detaillierte Anweisungen zur Verwend-
ung dieses Produkts finden Sie in der Online-Bedienung-
sanleitung unter www.oregonscientific.com. Die englische
Version der Anleitung enthält die aktuellste Beschreibung
der Bedienerfunktionen.
ÜBER OREGON SCIENTIFIC
Besuchen Sie unsere Website www.oregonscientific.com,
um mehr über die Produkte von Oregon Scientific zu erfahren.
Für etwaige Anfragen kontaktieren Sie bitte unseren
Kundendienst unter info@oregonscientific.com.
EU-KONFORMITÄTSERKLÄRUNG
Hiermit erklärt Oregon Scientific, dass die Bluetooth
Smart-Fahrradsensor (Modell: AD262) oder mit den
grundlegenden Anforderungen und anderen relevanten
Vorschriften der Richtlinie 1999/5/EG übereinstimmt.
Eine Kopie der unterschriebenen und mit Datum
versehenen Konformitätserklärung erhalten Sie auf Anfrage
über unseren Oregon Scientific Kundendienst.
KONFORM IN FOLGENDEN LÄNDERN
Alle Länder der EU, Schweiz CH
und Norwegen N
ASTUCE Couper les morceaux d’attache nylon superflus
pour éviter qu’ils se prennent dans la roue quand elle tourne.
REMARQUE Un alignement incorrect peut affecter la
performance du capteur de cadence.
REMARQUE Ne pas étirer l’élastique de connexion plus de
10cm (4 pouces). Un étirement excessif peut casser le circuit
électronique du pod vélo.
ASSOCIATION DE L’APPAREIL
Le cadencemètre vélo AD262 peut être associé à votre
appareil de système sportif Bluetooth Smart pour fournir
des lectures de vitesse / cadence. Le cadencemètre vélo
a une portée de transmission maximale d’environ 1 mètre
(40 pouces).
Pour le connecter à un appareil Bluetooth Smart d’Oregon
Scientific (tel que la montre SE900 ou RA900 Ssmart),
veuillez vous référer aux instructions de connexion
spécifiques dans le mode d’emploi.
CONNEXION AVEC LES APPAREILS DE SYSTÈME
SPORTIF BLUETOOTH SMART D’OREGON SCIENTIFIC
REMARQUE Lors de la connexion, s’assurer de se tenir
éloigné d’autres appareils er rapprocher le cadencemètre
vélo de votre appareil principal.
REMARQUE Si la connexion est faible et instable:
• Raccourcir la distance entre le cadencemètre vélo et
votre appareil de sport.
• Rajuster la position de l’appareil.
• Vérifier la pile. La remplacer si nécessaire.
Si l’appareil est déjà associé à un cadencemètre vélo, iI
faudra d’abord annuler ce cadencemètre-là avant de pouvoir
associer un autre cadencemètre.
ENTRER LA CIRCONFERENCE DE LA ROUE
Si votre appareil est associé à ce cadencemètre vélo, l’appareil
vous demandera d’entrer la circonférence de la roue.
REFERENCE UTILE
A propos des tailles de roue
Associer l’ETRTO ou dimension du diamètre de la roue
gravé sur celle-ci avec la taille de roue dans la colonne de
droite du tableau ci-dessous. Entrer le numéro de réglage de
la taille de roue correspondante après que le cadencemètre
vélo a été associé.
ETRTO Diamètre de la
roue (pouces)
Diamètre de la
roue (mm)
25-559 26 x 1.0 1884
23-571 650 x 23C 1909
35-559 26 x 1.50 1947
37-622 700 x 35C 1958
47-559 26 x 1.95 2022
20-622 700 x 20C 2051
52-559 26 x 2.0 2054
23-622 700 x 23C 2070
25-622 700 x 25C 2080
28-622 700 x 28 2101
32-622 700 x 32C 2126
42-622 700 x 40C 2189
47-622 700 x 47C 2220
REMARQUE Les dimensions de roue dans ce tableau sont
seulement données à titre de référence puisque la taille de
roue dépend du type de pneu et de la pression.
POUR ENLEVER UN APPAREIL ASSOCIE
Pour enlever le cadencemètre vélo de votre appareil, veuillez
vous référer aux instructions spécifiques sur l’association
dans le mode d’emploi.
REMPLACEMENT DE LA PILE
Veuillez remplacer la pile dès que c’est
nécessaire car cela peut affecter la précision
des lectures.
Pour remplacer la pile de capteur :
1. Avec une pièce de monnaie, ouvrir le
couvercle du compartiment à pile en
tournant dans le sens contraire des aiguilles
d’une montre.
2. Enlever la vieille pile et installer une pile
lithium CR2032, 3V. S’assurer de placer la
pile dans le compartiment en respectant la
polarité +/-.
3. Verrouiller le couvercle en tournant dans le
sens des aiguilles d’une montre avec la pièce.
IMPORTANT Rappelez-vous d’associer l’appareil après
chaque changement de pile ou réinitialisation.
INSTRUCTIONS D’ENTRETIEN
• Ne pas envelopper le capteur dans une serviette mouillée
ou dans tout autre matériau humide.
• Ne pas placer ou laver le capteur à l’eau courante mais
l’essuyer avec un chiffon humide.
• Ne pas entreposer le capteur dans un environnement
chaud (environ 50°C) et humide (environ 90%).
RESISTANCE A L’EAU
L’AD262 résiste à l’eau jusqu’à 10 mètres (32,8 pieds).
REMARQUE s’assurer que le compartiment à pile est verrouillé
et intact avant toute exposition à l’eau en grande quantité.
CARACTERISTIQUES
Alimentation 1 x pile lithium CR2032 3V
Température
d’utilisation 5˚C à 40˚C (41˚F à 104˚F)
Température de
stockage -20˚C à 60˚C (-4˚F à 140˚F)
Cadencemètre Vélo Bluetooth Smart
Modèle: AD262
Mode d’Emploi
Le cadencemètre AD262 est équipé de la dernière
technologie en date Bluetooth Smart pour offrir une
transmission fiable avec les appareils sportifs portant le logo
SMART READY
et les applications correspondantes.
FR
CONTENU DE LA BOITE
L’emballage doit contenir les articles suivants:
1 x cadencemètre vélo AD262
(1 x cale caoutchoutée silicone
1 x pile lithium CR2032 3V installée)
1 x aimant cadence 1 x aimant vitesse 4 x attaches Nylon
VUE D’ENSEMBLE
CADENCEMÈTRE VÉLO
Capteur de
vitesse
Câble de
connexion
Capteur de
cadence
Cale silicone
Encoche d’alignement
Compartiment à piles
CAPTEUR DE CADENCE
Aimant
Trou pour
collier d’attache
CAPTEUR DE VITESSE
Vis
Fente pour rayon
Aimant
INSTALLATION DU CADENCEMÈTRE VELO
AIMANT & CAPTEUR DE VITESSE
1. Dévisser l’aimant et l’encocher sur un rayon.
2. Serrer la vis avec un tournevis.
S’assurer que la surface plate
de l’aimant fait face au capteur
de vitesse.
3. Positionner le capteur de
vitesse sur la partie supérieure
du tube de base. Utiliser
l’encoche d’alignement comme
guide pour ajuster la position du
capteur et de l’aimant de façon
à ce que l’aimant passe devant
le capteur dans la position
correcte.
4. Faire passer une attache nylon
à travers chacun des trous de
fixation du capteur. Enrouler
l’attache nylon autour du tube
de base puis enfiler le bout par
l’ouverture et faire passer par la
crémaillère. Tirer fort pour fixer
fermement en place.
ASTUCE Couper les morceaux d’attache nylon superflus
pour éviter qu’ils se prennent dans la roue quand elle
tourne.
REMARQUE
Un alignement incorrect peut affecter la performance
du capteur de vitesse.
AIMANT & CAPTEUR DE CADENCE
1. Choisir la manivelle de pédalier qui n’est pas du côté de
la couronne. Placer l’aimant (avec sa base en plastique)
sur la manivelle en s’assurant qu’il est tourné du côté de
la couronne.
2. Enfiler une attache nylon à
travers le trou de fixation de
l’aimant. Faire passer l’attache
nylon autour de la manivelle
puis dans l’ouverture et par la
crémaillère. Tirer fort pour fixer
fermement en place.
3. Positionner le capteur de
cadence sur le tube de base.
L’aligner sur le point de passage
de l’aimant. Ajuster la position en
étirant l’élastique de connexion.
4. Utiliser une attache nylon sur le
capteur de cadence. Enrouler
le collier de serrage autour du
tube de base et faites le passer
dans l’ouverture et par la
crémaillère. Tirer fort pour fixer
fermement en place.
PRECAUTIONS
• Nettoyer seulement avec un chiffon doux légèrement
humidifié à l’eau tiède ou avec un détergent léger.
• Ne pas faire subir de force, chocs, poussières, changements
de température ou humidité excessifs. Ne jamais exposer
en plein soleil pour de longues périodes. De telles actions
peuvent entrainer un mauvais fonctionnement.
• Ne pas trafiquer les composants internes. Une telle action
annule la garantie et peut causer des dégâts. L’unité
principale ne contient aucune pièce réparable par l’utilisateur.
• Enlever les piles si la montre doit être inutilisée pendant
une longue période.
• Lors d’un changement de piles, utiliser des piles neuves
comme il est précisé dans ce mode d’emploi.
• Ceci est un instrument de précision. Ne jamais essayer
de le démonter. Contacter le détaillant ou le service
après-vente si ce produit a besoin d’être réparé.
• En raison des limites d’impression, les images de ce mode
d’emploi peuvent être différentes de l’aspect réel.
• Le contenu de ce guide de démarrage rapide ne peut pas
être reproduit sans la permission du fabricant.
REMARQUE Les caractéristiques techniques de ce produit
et le contenu du guide de démarrage rapide peuvent
être changés sans avertissement préalable. Pour des
instructions complètes sur l’utilisation de ce produit,
veuillez vous référer au mode d’emploi en ligne en visitant
www.oregonscientific.com. La version anglaise du mode
d’emploi contient les descriptions de fonctions les mieux à jour.
À PROPOS D’OREGON SCIENTIFIC
Pour plus d‘informations sur les produits Oregon Scientific
France, rendez-vous sur notre site www.oregonscientific.fr.
Besoin de plus d’informations ? Contactez notre service client
expert à info@oregonscientific.fr
EU – DÉCLARATION DE CONFORMITÉ
Par la présente Oregon Scientific déclare que l’appareil
(modèle: AD262) est conforme aux exigences essen-
tielles et aux autres dispositions pertinentes de la directive
1999/5/CE. Une copie signée et datée de la déclaration
de conformité est disponible sur demande auprès de notre
Service Client.
PAYS CONCERNÉS RTT&E
Tous les pays Européens, la Suisse CH
et la Norvège N

NOTE Si el alineamiento no es el adecuado, el sensor de
cadencia podría funcionar mal.
NOTA No estire el cable de conexión más de 10 cm
(4 pulgadas). Si lo estira demasiado, se podrían romper los
circuitos electrónicos del sensor para bicicleta.
DISPOSITIVO DE ACOPLAMIENTO
El sensor para bicicleta AD262 se puede acoplar con su
dispositivo deportivo Bluetooth Smart para ofrecer lecturas de
velocidad / cadencia. El sensor para bicicleta tiene un alcance
de transmisión máxima de 100 centímetros (40 pulgadas).
Para acoplar con un dispositivo Bluetooth Smart de Oregon
Scientific (como los relojes Ssmart SE900 o RA900),
consulte las instrucciones de acoplamiento concretas del
manual de usuario.
ACOPLAMIENTO CON DISPOSITIVO DEPORTIVO
BLUETOOTH SMART DE OREGON SCIENTIFIC
NOTA Durante el acoplamiento asegúrese de mantenerse
a distancia de otros dispositivos y acercar el sensor para
bicicleta a su dispositivo principal.
NOTA Si la conexión es débil e inestable:
• Reduzca la distancia entre el sensor para bicicleta y su
dispositivo deportivo.
• Reduzca la distancia entre el sensor para bicicleta y su
dispositivo deportivo.
• Compruebe la pila. Si es necesario, cámbiela.
Si el dispositivo deportivo ya está acoplado con un sensor
para bicicleta, tendrá que borrarlo antes de poder acoplarlo
con otro sensor para bicicleta.
INTRODUCCIÓN DEL TAMAÑO DE LA RUEDA
DE LA BICICLETA
Si su dispositivo está conectado a este sensor para bicicleta,
el dispositivo le pedirá que introduzca los valores del tamaño
de la rueda.
REFERENCIA ÚTIL
Acerca del tamaño de la rueda
Haga coincidir el ETRTO o diámetro de la rueda que
encontrará en la rueda con el ajuste de tamaño de la rueda
indicado en la columna de la derecha. Introduzca el número
de tamaño de la rueda relevante después de acoplar el
sensor para bicicleta.
ETRTO
Diámetro
de la rueda
(pulgadas)
Ajuste de
tamaño de la
rueda (mm)
25-559 26 x 1.0 1884
23-571 650 x 23C 1909
35-559 26 x 1.50 1947
37-622 700 x 35C 1958
47-559 26 x 1.95 2022
20-622 700 x 20C 2051
52-559 26 x 2.0 2054
23-622 700 x 23C 2070
25-622 700 x 25C 2080
28-622 700 x 28 2101
32-622 700 x 32C 2126
42-622 700 x 40C 2189
47-622 700 x 47C 2220
NOTA Los tamaños de la rueda de esta tabla sirven
solamente como referencia, ya que el tamaño de la rueda
depende del tipo de la rueda y de la presión del aire.
ELIMINAR DISPOSITIVO ACOPLADO
Para eliminar el sensor para bicicleta de su dispositivo,
consulte las instrucciones de acoplamiento concretas del
manual de usuario.
CAMBIO DE PILA
Cambie la pila a tiempo, ya que puede afectar a la precisión
de las lecturas.
Para reemplazar la pila del sensor:
1. Use una moneda para retirar la cubierta del
compartimiento para pila girándolo en la
dirección contraria a las agujas del reloj.
2. Retire la pila vieja e introduzca una pila
de litio CR2032 3V nueva. Asegúrese
de colocar la pila en el compartimiento
coincidiendo con la polaridad indicada +/-.
3. Vuelva a colocar la cubierta y ciérrela
girando la moneda en la dirección de las
agujas del reloj.
IMPORTANTE Recuerde acoplar el dispositivo
cada vez que cambie las pilas o si lo reinicia.
INSTRUCCIONES DE CUIDADO
• No envuelva el sensor en una toalla mojada ni con otros
materiales húmedos.
• No moje el sensor ni lo lave con agua corriente; límpielo
con un paño húmedo.
• No guarde el sensor en lugares con temperaturas altas
(unos 50 ºC) ni húmedos (aproximadamente 90%).
RESISTENCIA AL AGUA
El AS262 es resistente al agua a hasta 10 metros (32.8 pies).
NOTA Asegúrese de que el compartimiento para pilas esté
cerrado e intacto antes de exponerlo a agua excesiva.
ESPECIFICACIONES
Potencia 1 pila de litio CR2032 3V
Temperatura de
funcionamiento 5 ˚C a 40 ˚C (41 ˚F a 104 ˚F)
Temperatura de
almacenamiento -20 ˚C a 60 ˚C (-4 ˚F a 140 ˚F)
Sensor para bicicleta Bluetooth Smart
Modelo: AD262
Manual de usuario
El sensor para bicicleta AD262 está equipado con la
tecnología Bluetooth Smart más moderna para conseguir
transmisión fiable con un dispositivo deportivo que lleve el
logotipo
SMART READY
y disponga de la aplicación correspondiente.
ES
CONTENIDOS DEL PAQUETE
El paquete debería incluir los elementos siguientes:
1 x sensor para bicicleta AD262
(1 x cojín de goma -silicona- y
1 x pila de litio CR2032 3V ya instalada)
1 x imán de
cadencia
1 x imán de
velocidad
4 x cables de
fijación de nilón
RESUMEN
SENSOR PARA BICICLETA
Sensor de
velocidad
Cable de
conexión
Sensor de
cadencia
Cojín de goma -silicona-
Muesca de alineamiento
Compartimiento para las pilas
SENSOR DE CADENCIA
Imán
Orificio para
atar el cable
SENSOR DE VELOCIDAD
Tornillo
Orificio para la horquilla
de la bicicleta
Imán
INSTALACIÓN DEL SENSOR PARA BICICLETA
IMÁN Y SENSOR DE VELOCIDAD
1. Desatornille el imán y apriete la ranura sobre el radio.
2. Apriete el tornillo con un
destornillador. Asegúrese de
que la superficie plana del
imán quede dirigida hacia el
sensor de velocidad.
3. Coloque el sensor de velocidad
encima del tirante de la
cadena. Use la muesca de
alineamiento como guía para
ajustar el sensor y el imán,
de modo que el imán pase el
sensor a la posición correcta.
4. Pase un cable de nilón por cada
uno de los orificios del sensor.
Rodee el tirante de la cadena
de la bicicleta con el cable,
haga pasar el extremo por el
orificio y por el trinquete. Tire
para fijarlo en su sitio.
CONSEJO Corte el cable innecesario para que no se
enganche con la rueda cuando esté en marcha.
NOTA
Si el alineamiento no es el adecuado, el sensor de
velocidad podría funcionar mal.
IMÁN Y SENSOR DE CADENCIA
1. Elija la biela que no está en el mismo lado que la cadena.
Coloque el imán (con base de plástico) en la biela del
pedal asegurándose de que quede dirigido a la cadena.
2. Haga pasar un cable de nilón
por el orificio del imán. Rodee la
biela con el cable, haga pasar
el extremo por el orificio y por
el trinquete. Tire para fijarlo en
su sitio.
3. Coloque el sensor de cadencia
en el tirante de la cadena
de la bicicleta. Alinéelo con
la ruta del imán, y ajuste la
posición tensando el cable de
conexión elástico.
4. Ate el sensor de cadencia
con un cable de nilón. Rodee
el tirante de la cadena con el
cable, haga pasar el extremo
por el orificio y por el trinquete.
Tire para fijarlo en su sitio.
CONSEJO Corte el cable innecesario para que no se
enganche con la rueda cuando esté en marcha.
PRECAUTIONS
• Límpielo únicamente con un paño suave ligeramente
humedecido con agua caliente o un jabón suave.
• No someta el producto a fuerza extrema, descargas, polvo,
fluctuaciones de temperatura o humedad. En ningún caso
exponga el producto a la luz directa del sol durante periodos
largos de tiempo. De hacerlo podría provocar que el
producto se estropeara.
• No manipule los componentes internos. De hacerlo
anulará la garantía de la unidad y podría causar daños. La
unidad principal contiene componentes que el usuario no
debe manipular.
• Retire las pilas si va a guardar el producto por un largo
periodo de tiempo.
• Al reemplazar las pilas, introduzca pilas nuevas siguiendo
las especificaciones de este manual de usuario.
• Este producto es un instrumento de precisión. Nunca
intente desmontarlo. Si necesita reparación, póngase en
contacto con el proveedor o nuestro departamento de
atención al cliente.
• Debido a limitaciones de imprenta, las pantallas que se
muestran en este manual pueden diferir de las pantallas reales.
• Los contenidos de esta guía de inicio rápido no pueden
reproducirse sin permiso del fabricante.
NOTA La ficha técnica de este producto y los contenidos
de esta guía de inicio rápido pueden cambiarse sin aviso.
Para obtener instrucciones completas acerca de cómo usar
el producto, consulte el manual de usuario en línea visitando
www.oregonscientific.com. La versión en inglés del manual
contiene la descripción más actualizada del funcionamiento.
SOBRE OREGON SCIENTIFIC
Visite nuestro sitio web www.oregonscientific.com para obtener
más información sobre los productos de Oregon Scientific.
Si tiene alguna duda, póngase en contacto con nuestros
servicios al cliente en info@oregonscientific.com.
EU – DECLARACIÓN DE CONFORMIDAD
Por medio de la presente Oregon Scientific declara que
el Sensor para bicicleta Bluetooth Smart (Modelo: AD262)
cumple con los requisitos esenciales y cualesquiera otras
disposiciones aplicables o exigibles de la Directiva 1999/5/CE.
Tiene a su disposición una copia firmada y sellada de la
Declaración de Conformidad, solicítela al Departamento de
Atención al Cliente de Oregon Scientific.
PA
Í
SES BAJO LA DIRECTIVA RTTE
Todos los países de la UE, Suiza CH
y Norue N
4. Usar uma braçadeira de cabo de nylon no sensor da
cadência. Atar a braçadeira de cabo à volta do apoio
da corrente, e depois enfiar a extremidade na abertura
e puxar através do sistema de travamento. Puxar para
fixar no lugar.
DICA Cortar a parte da braçadeira de cabo em excesso
para evitar que seja presa na roda quando em movimento.
NOTA O alinhamento incorrecto pode afectar o desempenho
do sensor de cadência.
NOTA Não esticar o cabo de ligação flexível mais do que 10
cm. O esticar em excesso pode partir o circuito electrónico
do bike pod.
DISPOSITIVO DE EMPARELHAMENTO
O bike pod AD262 pode ser emparelhado com o seu dispositivo
do sistema de desporto Bluetooth Smart para fornecer
leituras da velocidade/cadência. O bike pod possui um
alcance de transmissão máximo de cerca de 100 centímetros.
Para emparelhar com o dispositivo Bluetooth Smart da
Oregon Scientific (como o Ssmart Watch SE900 ou RA900),
consultar as instruções de emparelhamento específicas no
Manual do Utilizador.
EMPARELHAR COM O DISPOSITIVO DO SISTEMA
DE ESPORTE BLUETOOTH SMART DA
OREGON SCIENTIFIC
NOTA Ao emparelhar, certifique-se de que está afastado
de outros dispositivos e mova o bike pod para que seja
emparelhado próximo do dispositivo principal.
NOTA Se o emparelhamento for fraco e instável:
• Reduzir a distância entre o bike pod e o dispositivo de desporto.
• Reajustar a posição do dispositivo.
• Verificar a pilha. Se necessário, substituí-la.
Se o dispositivo de desporto já estiver emparelhado com um
bike pod, tem primeiro de eliminar esse bike pod antes de o
poder emparelhar com outro bike pod.
INTRODUÇÃO DO TAMANHO DA RODA DA BICICLETA
Se o seu dispositivo estiver emparelhado com este bike pod,
o dispositivo solicitará a introdução dos valores do tamanho
da roda.
REFERÊNCIA ÚTIL
Sobre o tamanho da roda da bicicleta
Ver qual a correspondência da indicação ETRTO ou diâmetro
do tamanho da roda gravado na mesma, com a configuração
do tamanho da roda referida na coluna da direita da tabela
abaixo. Introduzir o número da configuração do tamanho da
roda relevante depois do bike pod estar emparelhado.
ETRTO
Diâmetro
do tamanho
da roda
(polegadas)
Configuração
do tamanho da
roda (mm)
25-559 26 x 1,0 1884
23-571 650 x 23C 1909
35-559 26 x 1,50 1947
37-622 700 x 35C 1958
47-559 26 x 1,95 2022
20-622 700 x 20C 2051
52-559 26 x 2,0 2054
23-622 700 x 23C 2070
25-622 700 x 25C 2080
28-622 700 x 28 2101
32-622 700 x 32C 2126
42-622 700 x 40C 2189
47-622 700 x 47C 2220
NOTA Os tamanhos da roda nesta tabela são somente
para referência uma vez que o tamanho da roda depende
do tipo de roda e da pressão do ar.
REMOVER O DISPOSITIVO EMPARELHADO
Para remover o bike pod do seu dispositivo, consultar as
instruções específicas de emparelhamento no Manual
do Utilizador.
SUBSTITUIÇÃO DA PILHA
Substituir a pilha assim que necessário uma vez que uma
pilha fraca pode afectar a precisão das leituras.
Para substituir a pilha do sensor:
1. Usar uma moeda para abrir a tampa do
compartimento da pilha rodando-a no
sentido contrário aos ponteiros do relógio.
2. Remover a pilha antiga e inserir uma pilha
de lítio nova CR2032, 3V. Certifique-se
de que coloca a pilha no compartimento
prestando atenção à polaridade +/-.
3. Colocar a tampa rodando a moeda no
sentido dos ponteiros do relógio.
IMPORTANTE Lembre-se de emparelhar o
dispositivo depois de cada substituição da pilha
ou de uma reposição.
CUIDADOS A TER
• Não embrulhar o sensor numa toalha molhada nem com
outros materiais molhados.
• Não colocar ou lavar o sensor com água corrente. Limpar
com um pano húmido.
• Não armazenar o sensor num local quente (cerca de 50° C)
e húmido (cerca de 90%).
RESISTÊNCIA À ÁGUA
O AD262 é resistente à água até 10 metros.
NOTA Certificar-se de que o compartimento da pilha está
bem fechado e sem danos antes de expor a água em excesso.
Bluetooth Smart Bike Pod
Modelo: AD262
Manual do Usuário
O bike pod AD262 está equipado com a última tecnologia
Bluetooth Smart para conseguir uma ligação de transmissão
fiável com dispositivos de sistemas desportivos que possuam
o logótipo
SMART READY
e a aplicação correspondente.
POR
ARTIGOS INCLUÍDOS NA EMBALAGEM
A embalagem deverá incluir os seguintes artigos:
1 x bike pod AD262
(1 x amortecedor em borracha de silicone e
1 x pilha de lítio CR2032 3V instalada)
1 x íman de
cadência
1 x íman de
velocidade
4 x braçadeiras de
cabo de nylon
VISÃO GERAL
BIKE POD
Sensor de
velocidade
Cabo de
ligação
Sensor de
cadência
Amortecedor em
borracha de silicone
Orifício de alinhamento
Compartimento da pilha
SENSOR DE CADÊNCIA
Íman
Orifício para a
braçadeira de cabo
SENSOR DE VELOCIDADE
Parafuso
Orifício da forqueta
da bicicleta
Íman
INSTALAR O BIKE POD
ÍMAN E SENSOR DE VELOCIDADE
1. Desapertar o íman e inserir a
ranhura no raio.
2. Apertar o parafuso com uma
chave de parafusos. Certifique-se
de que a superfície plana do
íman está virada para o sensor
da velocidade.
3. Posicionar o sensor de velocidade
no topo do apoio da corrente
da bicicleta. Usar o orifício de
alinhamento como guia para
ajustar o sensor e o íman de
forma a que o íman passe pelo
sensor na posição correcta.
4. Enfiar uma braçadeira de cabo
de nylon através de cada um
dos orifícios no sensor. Atar a
braçadeira de cabo à volta do
apoio da corrente da bicicleta,
e depois enfiar a extremidade
na abertura e puxar através do sistema de travamento.
Puxar para fixar no lugar.
DICA Cortar a parte da braçadeira de cabo em excesso
para evitar que seja presa na roda quando em movimento.
NOTA O alinhamento incorrecto pode afectar o desempenho
do sensor de velocidade.
ÍMAN E SENSOR DE CADÊNCIA
1. Escolher o braço do pedal que
não está no mesmo lado que
a roda da corrente. Colocar o
íman (com a base de plástico)
no braço do pedal, certificando-se
de que o íman está virado para
a roda da corrente.
2. Enfiar uma braçadeira de cabo
de nylon através do orifício
no íman. Atar a braçadeira de
cabo à volta do braço do pedal,
e depois enfiar a extremidade
na abertura e puxar através do
sistema de travamento. Puxar
para fixar no lugar.
3. Posicionar o sensor de
cadência no apoio da corrente
da bicicleta. Alinhá-lo com o
percurso do íman. Ajustar a
posição esticando o cabo de
ligação flexível.
ESPECIFICAÇÕES
Alimentação 1 pilha de lítio CR2032 3V
Temperatura de
funcionamento 5˚ C a 40˚ C
Temperatura de
armazenamento -20˚ C a 60˚ C
PRECAUTIONS
• Limpar somente com um pano suave ligeiramente
molhado com água quente ou sabão suave.
• Não exerça força excessiva no produto nem o submeta
a choques, pó, mudanças de temperaturas ou humidade.
Nunca exponha o produto à luz solar directa por períodos
prolongados. Tal tratamento pode resultar em
funcionamentos incorrectos.
• Não alterar os componentes internos. Ao fazê-lo invalidará
a garantia do produto e pode causar danos. A unidade não
contém peças reparáveis pelo utilizador.
• Remover as pilhas se o produto necessitar de ser armazenado
por um longo período de tempo.
• Ao substituir as pilhas, usar novas pilhas, tal como
especificado neste manual.
• O produto é um instrumento de precisão. Nunca tente abrir
este dispositivo. Contactar o revendedor ou o nosso serviço
de apoio ao cliente caso o produto tenha de ser reparado.
• Devido a limitações de impressão, o mostrador apresentado
neste manual pode ser diferente do mostrador actual.
• Os conteúdos deste guia de início rápido não podem ser
reproduzidos sem a autorização do fabricante.
NOTA As especificações técnicas deste produto e os
conteúdos do guia de início rápido podem ser alterados
sem prévio aviso. Para obter instruções completas sobre a
utilização do produto, consulte o manual de utilizador online
em www.oregonscientific.com. A versão em inglês do
manual contém a descrição do modo de funcionamento
mais actualizada.
SOBRE A OREGON SCIENTIFIC
Visite o nosso website www.oregonscientific.com.br para
saber mais sobre os produtos da Oregon Scientific.
Para colocar qualquer tipo de questão, contacte o
nosso Serviço de Apoio ao Cliente através do endereço
info@oregonscientific.com.
“Para maiores informações, contatar o SAC - Serviço
de Atendimento a Cliente - (11) 3523-1934 ou email:
sac@oregonscientific.com”
CE – DECLARAÇÃO DE CONFORMIDADE
Oregon Scientific declara que este(a) Bluetooth Smart
Bike Pod (Modelo: AD262) está conforme com os requisitos
essenciais e outras provisões da Diretriz 2999/5/CE. Uma
cópia assinada e datada da Declaração de Conformidade
está disponível para requisições através do nosso SAC.
PAISES SUJEITOS A NORMA R&TTE
Todos os paises da União Européia, Suíça CH
e Noruega N
© 2012 Oregon Scientific. All rights reserved.
P/N:300103257-00002-10
NOTERA Felaktig riktning kan resultera i att rytmsensorn
mäter fel.
NOTERA Spänn inte den elastiska anslutningstråden mer
än 10 cm. Spänns den mer kan de elektroniska kretsarna i
cykel-poden gå sönder.
KOPPLA IHOP ENHETER
AD262 cykel-pod kan kopplas ihop med din Bluetooth Smart
sportsystemenhet för att få hastighets- / rytmmätningsresultat.
Cykel-poden har ett maximalt överföringsavstånd på omkring
100 centimeter.
För att koppla ihop med Oregon Scientific Bluetooths
Smart-enhet (som till exempel SE900 eller RA900 Smart
Watch), se kopplings-instruktionerna i respektive enhets
användarmanual.
KOPPLA IHOP MED OREGON SCIENTIFIC
BLUETOOTH SMART SPORTS SYSTEM-ENHET
NOTERA När du gör en koppling, se till att du gör det på
avstånd från andra enheter och flytta cykel-poden så att du
befinner dig så nära huvudenheten som möjligt.
NOTERA Om kopplingen är svag och ostabil:
• Minska avståndet mellan cykel-poden och din sportenhet.
• Flytta enheten till en annan plats.
• Kontrollera batteriet. Byt om nödvändigt.
Om sportenheten redan är kopplad med en cykel-pod måste
du först radera den cykel-poden innan du kan koppla ihop
den med en annan cykel-pod.
ANGE CYKELHJULSTORLEK
Om din enhet är kopplad till den här cykel-poden kommer
enheten be dig att ange värdena för hjulstorlek.
ANVÄNDBARA REFERENSER
Om cykelhjulstorlek
Matcha ETRTO eller hjulstorlekdiametern som är tryckt på
hjulet med hjulstorleksinställningarna i den högra kolumnen
i tabellen nedan. Ange korrekt hjulstorleksnummer efter att
cykel-poden är kopplad.
ETRTO Hjulstorlek
sdiameter (inch)
Hjulstorlek
sdiameter (mm)
25-559 26 x 1.0 1884
23-571 650 x 23C 1909
35-559 26 x 1.50 1947
37-622 700 x 35C 1958
47-559 26 x 1.95 2022
20-622 700 x 20C 2051
52-559 26 x 2.0 2054
23-622 700 x 23C 2070
25-622 700 x 25C 2080
28-622 700 x 28 2101
32-622 700 x 32C 2126
42-622 700 x 40C 2189
47-622 700 x 47C 2220
NOTERA Hjulstorlekarna i den här tabellen fungerar
endast som referens då hjulstorleken beror på hjultypen
och lufttrycken.
TA BORT IHOPKOPPLAD ENHET
För att ta bort cykel-poden från din enhet, se respektive
användarmanual.
BYTA BATTERI
Byt batteri omedelbart då ett svagt batteri kan
påverka pålitligheten på mätresultaten.
För att byta sensorbatteri:
1. Använd ett mynt för att öppna batteriutrymmets
lock genom att skruva det motsols.
2. Avlägsna det gamla batteriet och sätt I
ett nytt CR2032, 3V lithiumbatteri. Sätt i
batteriet med rätt polaritet +/-.
3. Sätt tillbaka locket och skruva fast det medsols.
VIKTIGT
Kom ihåg att koppla ihop enheten varje
gång ett batteribyte eller en återställning görs.
FÖRSIKTIGHET
• Täck inte sensorn med en våt handduk eller andra våta
material.
• Placera eller tvätta inte sensorn under rinnande vatten,
utan rengör den med en våt trasa.
• Förvara inte sensorn i heta (runt 50°C) eller fuktiga (runt
90 %) miljöer.
VATTENTÄTHET
AD262 är vattentät ner till 10 meter.
NOTERA Se till att batteriutrymmet är väl tillslutet och helt
innan enheten utsätts för större mängder vatten.
SPECIFIKATIONER
Drift 1 x CR2032 3V lithiumbatteri
Arbetstemperatur 5˚C till 40˚C (41˚F till 104˚F)
Förvaringstemperatur -20˚C till 60˚C (-4˚F till 140˚F)
FÖRSIKTIGHETSÅTGÄRDER
• Rengör den endast med en mjuk duk lätt fuktad med
varmt vatten.
• Utsätt inte produkten för extrema krafter, stötar, damm
eller kraftiga variationer i temperatur eller luftfuktighet.
• Utsätt inte produkten för direkt solljus under längre
perioder. Sådan behandling kan orsaka tekniska fel.
• Mixtra inte med interna komponenter. Om det händer
upphör garantin på produkten och kan dessutom orsaka
skada. Produkten innehåller inga reparerbara delar.
Bluetooth Smart Cykel-pod
Model: AD262
Användarmanual
AD262 cykel-pod är utrustad med den senaste Bluetooth
Smart-teknologin för att ge en pålitlig överföringslänk
mellan sportsystemenheter som har loggan
SMART READY
och
anslutande applikationer.
SWE
PAKETINNEHÅLL
Paketet ska innehålla följande delar:
1 x AD262 cykel-pod
(1 x Silikongummikudde
1 x CR2032 3V installerat lithiumbatteri)
1 x Rytmmagnet
1 x
Hastighetsmagnet4 x Nylonkablar
ÖVERSIKT
CYKEL-POD
Hastighets-sensor
Anslutningskabel
Rytmsensor
Silikongummikudde
Riktningsskåra
Batteriutrymme
RYTMSENSOR
Magnet
Kabellänkhål
HASTIGHETSSENSOR
Skruv
Cykelförgreningshål
Magnet
INSTALLERA DIN CYKEL-POD
MAGNET & HASTIGHETSSENSOR
1. Skruva loss magneten och tryck
fast spåret på ekern.
2. Spänn skruven med en
skruvmejsel. Se till att den
släta magnetytan ligger emot
hastighetssensorn.
3. Positionera hastighetssensorn
på cykelns kedjehållare. Använd
riktningsskåran som guide för att
justera sensorn och magneten
så att magneten passerar
sensorn vid rätt position.
4. Dra en nylonkabel genom varje
sensorhål. Dra runt kabeln runt
cykelkedjehållaren och dra
sedan änden genom öppningen
och förbi spärrhaken. Dra för att
spänna fast den.
TIPS Skär av onödig kabellängd för att undvika att fastna i
hjulet när cykeln är i rörelse.
NOTERA Felaktig riktning kan resultera i att
hastighetssensorn mäter fel.
MAGNET- & RYTMSENSOR
1. Välj den vevarm som inte är på
samma sida som kedjehjulet.
Placera magneten (med
plastbasen) på pedalens
vevarm och se till att magneten
är riktad mot kedjeringen.
2. Dra en nylonkabel genom
hålet på magneten. Dra sedan
kabeln runt vevarmen och dra
sedan änden genom öppningen
och förbi spärrhaken. Dra för att
spänna fast den.
3. Positionera rytmsensorn
på cykelns kedjehållare.
Rikta den i förhållande till
magneten. Justera positionen
genom att dra i den elastiska
anslutningstråden.
4. Använd en nylonkabel på
rytmsensorn. Dra kabeln runt
kedjehållaren och dra sedan änden genom öppningen
och förbi spärrhaken. Dra för att spänna fast den.
TIPS Skär av onödig kabellängd för att undvika att fastna i
hjulet när cykeln är i rörelse.
• Använd inget hårt material mot displayen eftersom det
kan skada ytan.
• Plocka ur batterierna om produkten skall förvaras under
en längre period.
• Använd endast nya batterier enligt specifikationerna i
denna bruksanvisning
• Produkten är ett precisionsinstrument. Försök aldrig att
plocka isär produkten.
• Kontakta återförsäljaren eller ditt närmaste servicekontor
om din produkt behöver service.
• Av trycktekniska skäl, kan displaybilderna i denna
manual skilja sig från dem i verkligheten.
• Innehållet i denna manual får ej kopieras utan
tillverkarens medgivande.
NOTERA De tekniska specifikationerna och innehållet i
denna manual kan komma att ändras utan vidare upplysning.
För kompletta instruktioner för användning av produkten,
se online manualen på www.oregonscientific.com. Den
engelska versionen av manualen innehåller de senaste
uppdateringarna för produkten.
OM OREGON SCIENTIFIC
Besök vår webbsajt www.oregonscientific.com för att ta reda
på mer om Oregon Scientifics produkter.
Om du har några frågor är du välkommen att kontakta vår
Kundtjänst på info@oregonscientific.com.
EU-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE
Härmed intygar Oregon Scientific att denna Bluetooth Smart
Cykel-pod (Modell: AD262) står i överensstämmelse med de
väsentliga egenskapskrav och övriga relevanta bestämmelser
som ramgår av direktiv 1999/5/EG. En signerad kopia
av “DECLARATION OF CONFORMITY” kan erhållas vid
hänvändelse till OREGON SCIENTIFIC servicecenter.
LÄNDER SOM OMFATTAS AV RTTE-DIREKTIVET
Alla länder inom EU, Schweiz CH
och Norge N
TIP Knip het overtollige deel van de kabelbinder af zodat
deze niet tussen de spaken terecht kan komen.
NB Onjuiste uitlijning kan een negatieve invloed hebben op
de nauwkeurigheid van de gegevens.
NB Rek de elastische verbindingskabel niet verder dan
10cm uit. Als u de verbindingskabel te ver uitrekt, kunt u de
sensoren beschadigen.
APPARAAT KOPPELEN
U kunt de AD262 bike-pod koppelen met uw Bluetooth
Smart-sportapparaat om het te voorzien van gegevens
over snelheid/cadans. De bike-pod heeft een maximaal
zendbereik van ongeveer 100 centimeter.
Om te koppelen met Oregon Scientific Bluetooth Smart
apparaat (zoals SE900 of RA900 Ssmart horloge), raadpleeg
de relevante koppelinstructies in de handleiding.
KOPPELEN MET OREGON SCIENTIFIC
BLUETOOTH SMART SPORTSAPPARAAT
NB Blijf tijdens het koppelen uit de buurt van andere apparaten
en houd de bike-pod in de buurt van het te koppelen apparaat.
NB Als de koppeling zwak en onstabiel is:
• Verklein de afstand tussen de bike-pod en het apparaat.
• Stel de positie van het apparaat bij.
• Controleer de batterij. Vervang de batterij indien nodig.
Als het sportapparaat al gekoppeld was met een bike-pod,
moet u die bike-pod eerst verwijderen voordat u het apparaat
met een andere bike-pod kunt koppelen.
WIELMAAT INVOEREN
Zodra uw apparaat gekoppeld is met een bike-pod, wordt u
gevraagd de wielmaat in te voeren.
NUTTIGE VERWIJZINGEN
Over de wielmaat van fietsen
Vergelijk de ETRTO of wieldiameter die vermeld staat
op het wiel met de kolom wielformaat-instelling in de
tabel hieronder. Voer de betreffende wielmaat in nadat de
bike-pod gekoppeld is.
ETRTO Wielmaat diameter
(inches)
Wielmaatinstelling
(mm)
25-559 26 x 1.0 1884
23-571 650 x 23C 1909
35-559 26 x 1.50 1947
37-622 700 x 35C 1958
47-559 26 x 1.95 2022
20-622 700 x 20C 2051
52-559 26 x 2.0 2054
23-622 700 x 23C 2070
25-622 700 x 25C 2080
28-622 700 x 28 2101
32-622 700 x 32C 2126
42-622 700 x 40C 2189
47-622 700 x 47C 2220
NB De in deze tabel weergegeven wielmaten dienen
alleen ter referentie, aangezien de grootte van het wiel sterk
afhangt van het type en de bandenspanning.
GEKOPPELDE APPARATEN VERWIJDEREN
Om de gekoppelde bike-pod uit uw apparaat te verwijderen,
raadpleegt u de handleiding van het betreffende apparaat
voor de koppelinstructies.
BATTERIJ VERVANGEN
Vervang de batterij tijdig, aangezien dit een invloed kan
hebben op de nauwkeurigheid van de meting.
Om de batterij van de sensor te vervangen:
1. Gebruik een munt om het klepje van het
batterijvak te openen, door het tegen de
klok in te draaien.
2. Verwijder de oude batterij, en plaats een
nieuwe CR2032, 3V lithium batterij. Plaats
batterij volgens de polariteit op het label +/-.
3. Draai het klepje weer goed vast door de
munt met de klok mee te draaien.
BELANGRIJK Vergeet niet het apparaat
opnieuw in te stellen na elke batterijvervanging
of reset.
ONDERHOUDSINSTRUCTIES
• Wikkel de sensor niet in een natte handdoek of andere
natte materialen.
• Was de sensor nooit af onder water, maar gebruik een
licht vochtige doek.
• Bewaar de sensor niet onder hete (50°C of meer) of
vochtige (90% of meer) omstandigheden.
WATERDICHT
De AD262 is waterdicht tot 10 meter.
NB Zorg dat het batterijvak goed dicht zit en niet beschadigd
is voordat u het apparaat blootstelt aan overmatig water.
SPECIFICATIES
Voeding 1 x CR2032 3V lithium batterij
Gebruikstemperatuur 5˚C tot 40˚C (41˚F tot 104˚F)
Opslagtemperatuur -20˚C tot 60˚C (-4˚F tot 140˚F)
WAARSCHUWINGEN
• Reinig het apparaat met een zachte, licht vochtige doek
met eventueel wat milde zeep.
• Stel het product niet bloot aan extreme klappen,
schokken, stof, temperatuurschommelingen of
vochtigheid. Stel het product nooit te lang bloot aan
direct zonlicht. Dit kan fouten veroorzaken.
Bluetooth Smart Bike Pod
Model: AD262
Handleiding
De AD262 bike-pod is voorzien van de nieuwste Bluetooth
Smart-technologie voor betrouwbare gegevensverzending
met sportapparaten die voorzien zijn van het
SMART READY
logo
en de bijbehorende toepassing.
NL
INHOUD VERPAKKING
In deze verpakking zouden zich de volgende voorwerpen
moeten bevinden:
1 x AD262 bike-pod
(1 x Silicone-rubberen kussen en
1 x CR2032 3V lithiumbatterij geïnstalleerd)
1 x
Cadansmagneet
1 x
Snelheidsmagneet
4 x Nylon
kabelbinders
OVERZICHT
BIKE-POD
Snelheid
ssensor
Verbinding
skabel
Cadans
sensor
Silicone-rubberen kussen
Uitlijningsgat
Batterijvak
CADANSSENSOR
Magneet
Gat voor
kabelbinder
SNELHEIDSSENSOR
Schroef
Gat voor achtervork
Magneet
DE BIKE-POD INSTALLEREN
MAGNEET EN SNELHEIDSSENSOR
1. Schroef de magneet los en duk hem op een spaak.
2. Draai de schroef weer vast met
een schroevendraaier. Zorg dat
de platte kant van de magneet
richting de snelheidssensor wijst.
3. Plaats de snelheidssensor op
de achtervork van de fiets, aan
de andere kant dan de ketting.
Gebruik het uitlijningsgat als
hulp bij het uitlijnen van de
sensor en de magneet, zodat
de magneet de sensor op de
juiste positie passeert.
4. Steek een kabelbinder door
elk van de daarvoor bestemde
gaten in de sensor. Haal de
kabelbinders om de vork en
steek ze door de opening. Trek
de kabelbinders aan zodat het
geheel stevig op zijn plaats zit.
TIP Knip het overtollige deel van de kabelbinder af zodat
deze niet tussen de spaken terecht kan komen.
NB Onjuiste uitlijning kan een negatieve invloed hebben op de
nauwkeurigheid van de gegevens.
MAGNEET EN CANADSSENSOR
1. Kies de pedaalarm die niet aan
dezelfde kant zit als de ketting.
Plaats de magneet (met plastic
basis) op de pedaalarm, met de
magneet richting de tandwielen.
2. Steek een kabelbinder door het
daarvoor bestemde gat in de
magneet. Haal de kabelbinder
om de pedaalarm en steek
hem door de opening. Trek
de kabelbinders aan zodat het
geheel stevig op zijn plaats zit.
3. Plaats de cadanssensor op de
achtervork van de fiets. Zorg dat
de sensor is uitgelijnd met het pas
van de magneet. Pas indien nodig
de positie aan door de elastische
verbindingskabel uit te rekken.
4. Gebruik een kabelbinder op de
cadanssensor. Haal de
kabelbinders om de achtervork en steek ze door de
opening. Trek de kabelbinders aan zodat het geheel
stevig op zijn plaats zit.
• Laat de interne componenten met rust. Doet u dit niet dan zal
de garantie vervallen en kan schade ontstaan. Het apparaat
bevat geen door de gebruiker te repareren onderdelen.
• Verwijder de batterijen als u het product voor langere tijd
op gaat bergen.
• Wanneer u de batterijen vervangt, gebruik dan alleen
nieuwe batterijen zoals aangegeven in deze handleiding.
• Dit product is een precisie-instrument. Probeer dit
apparaat nooit uit elkaar te halen. Neem contact op
met uw verkoper of onze klantenservice als het product
gerepareerd moet worden.
• Wegens drukbeperkingen kan het in deze handleiding
weergegeven scherm afwijken van het daadwerkelijke scherm.
• De in houd van deze handleiding snel aan de slag mag
niet worden vermenigvuldigd zonder toestemming van
de fabrikant.
NB De technische specificaties van dit product en de inhoud
van de handleiding zijn zonder voorafgaande waarschuwing
aan veranderingen onderhevig. Voor volledige instructies
bij het gebruik van dit product raadpleegt u de online
gebruikershandleiding.
Bezoek www.oregonscientific.com. De Engelstalige versie
van deze handleiding bevat de meest actuele informatie
over de diverse functies .
OVER OREGON SCIENTIFIC
Bezoek onze website www.oregonscientific.com voor meer
informatie over de producten van Oregon Scientific.
Mocht u vragen hebben, neem dan contact op met onze
klantenservice op info@oregonscientific.com.
EU CONFORMITEITS VERKLARING
Bij deze verklaart Oregon Scientific dat deze Bluetooth
Smart Bike Pod (Model: AD262) voldoet aan de essentiële
eisen en aan de overige relevante bepalingen van Richtlijn
2999/5/EC. Een kopie van de getekende en gedateerde
Conformiteits verklaring is op verzoek beschikbaar via onze
Oregon Scientific klanten service.
PAYS CONCERNÉS RTT&E
Tous les pays Européens, la Suisse CH
et la Norvège N
