Orion LCD T22-DVDC User manual

LCD T22-DVDC
HASZNÁLATI UTASÍTÁS
OPERATING INSTRUCTIONS
BEDIENUNGSANLEITUNG
SZÍNES TELEVÍZIÓ TÁVSZABÁLYOZÓVAL
COLOUR TELEVISION WITH REMOTE CONTROL
FARBFERNSEHGERÄT MIT FERNBEDIENUNG

Magyar - 1 -
Tartalomjegyzék
Jellemzők................................................................ 3
Tartozékok .............................................................. 3
Bevezető................................................................. 4
Előkészítés ............................................................. 4

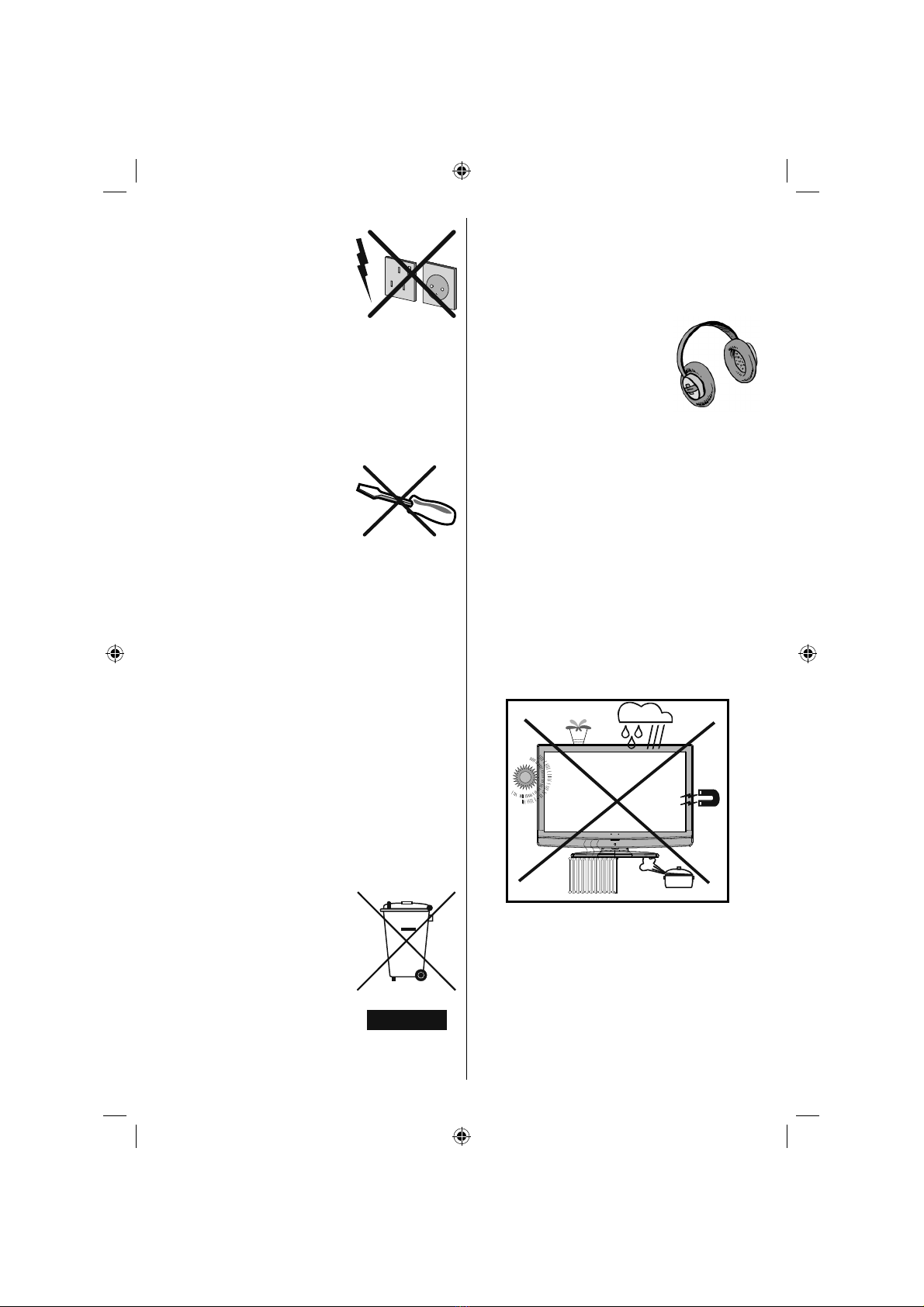

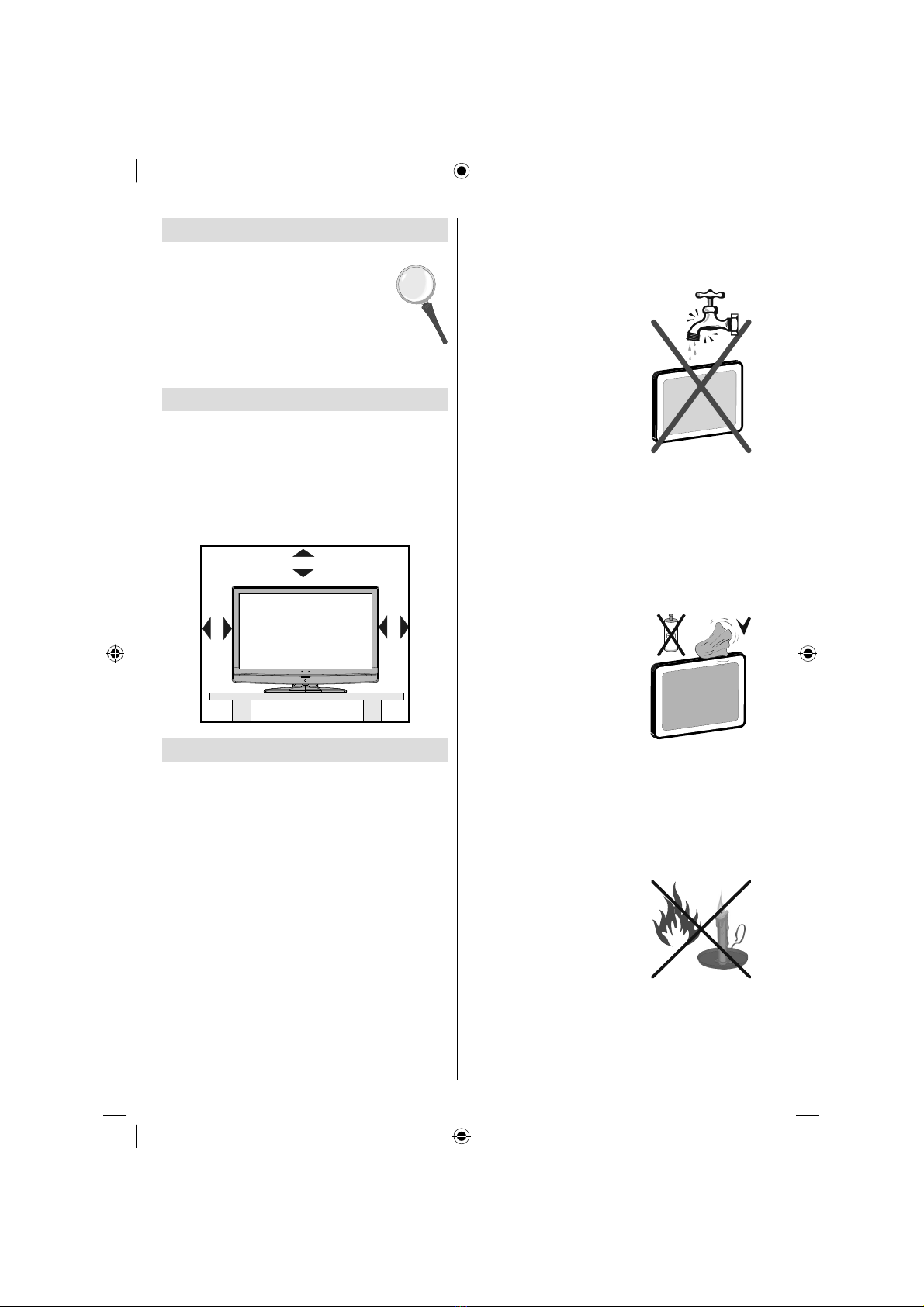

Biztonsági előírások ............................................... 4
Áramforrás.......................................................... 4
Hálózati kábel ..................................................... 4
Pára és víz.......................................................... 4
Tisztítás .............................................................. 4
Szellőzés ............................................................ 4
Hőés nyílt láng................................................... 4
Villámlás ............................................................. 5
Cserélhetőalkatrészek ....................................... 5
Karbantartás ....................................................... 5
Hulladék-elhelyezés............................................ 5
Felhasználói információ az Európai Unió
országai számára ............................................... 5
A készülék szétkapcsolása................................. 5
Fejhallgató hangerő............................................ 5
Üzembe helyezés ............................................... 5
LCD-képernyő..................................................... 5
Figyelmeztetés.................................................... 5

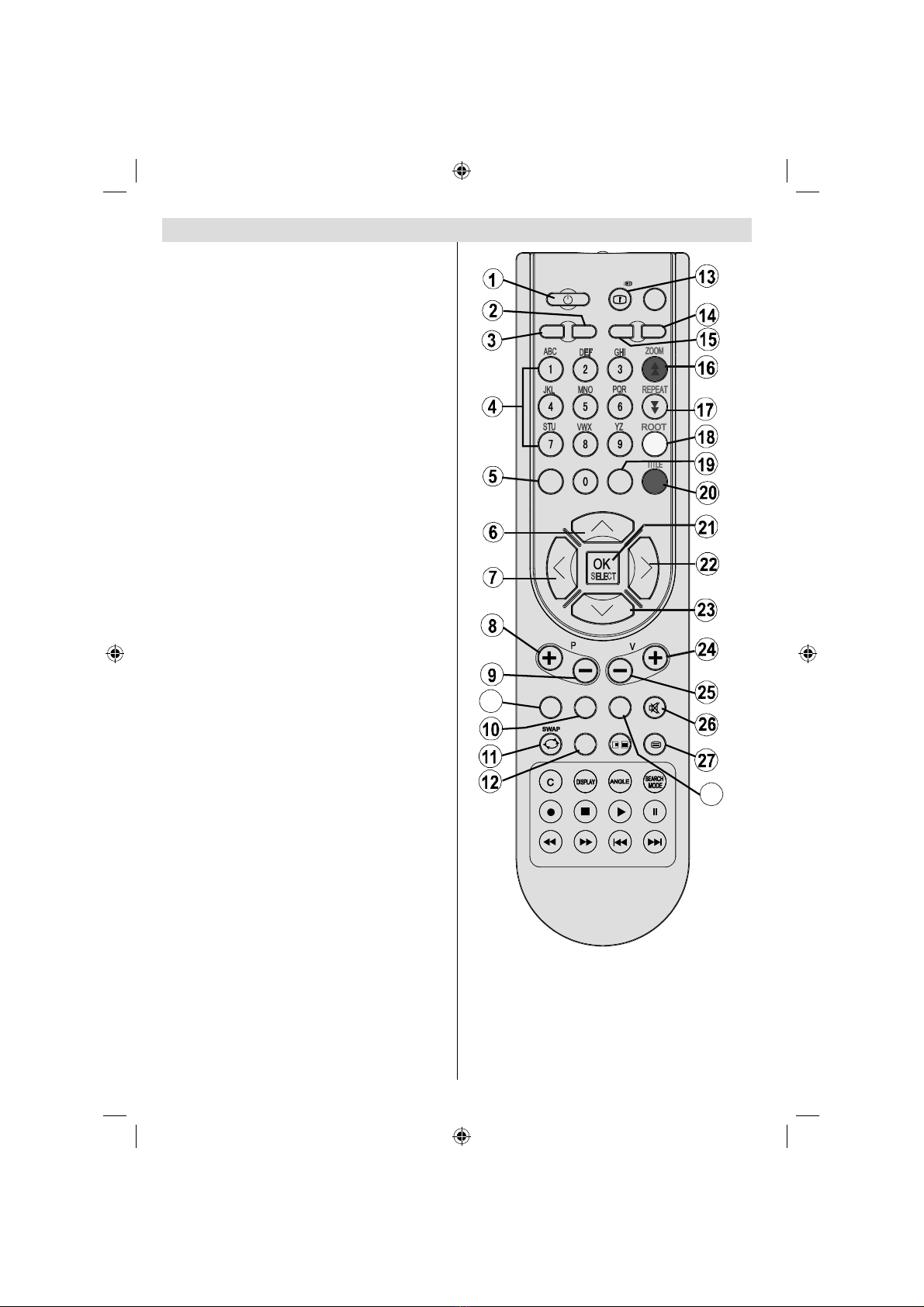

A távirányító áttekintése ......................................... 6

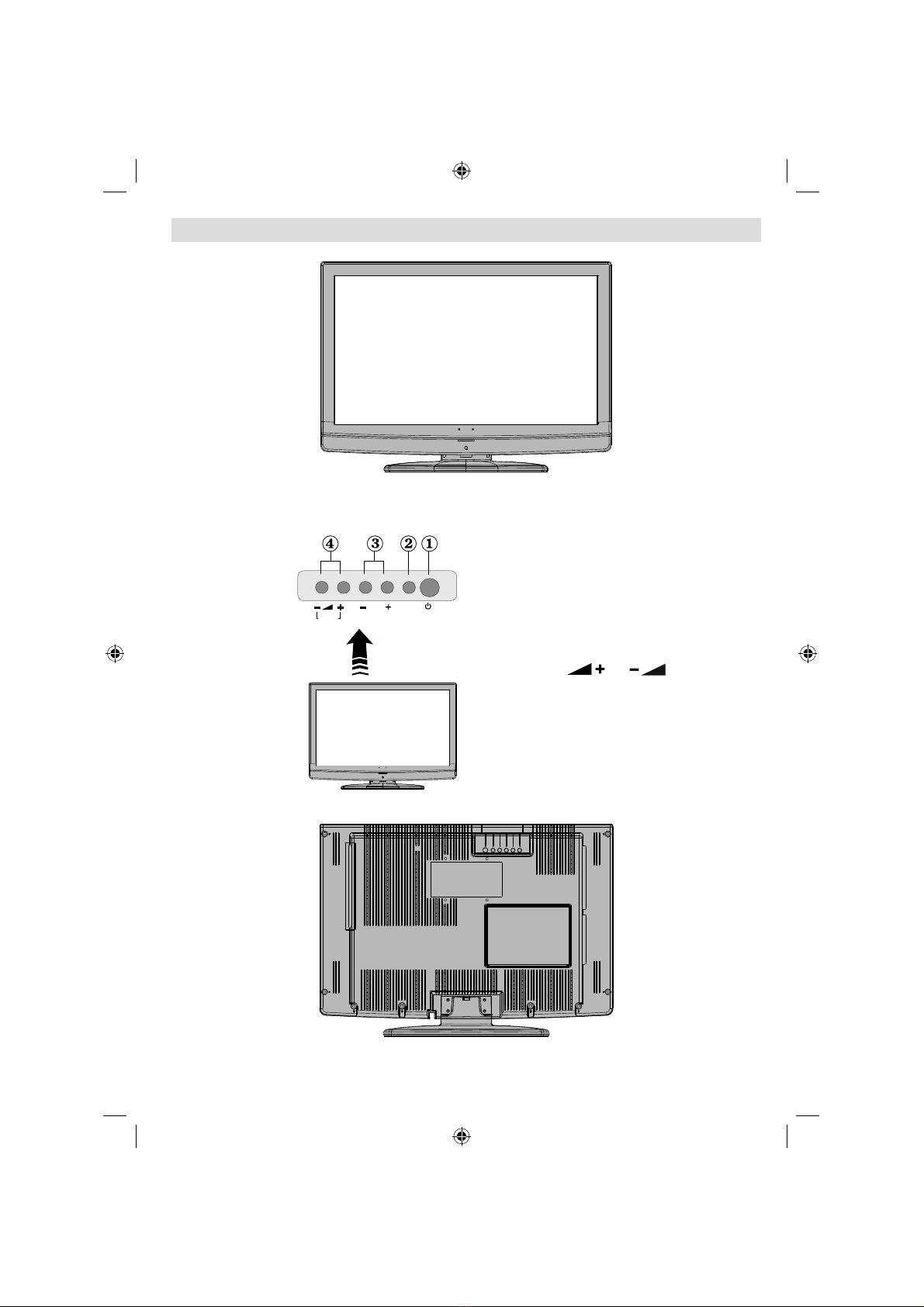

LCD TV és a működtetőgombok ........................... 7

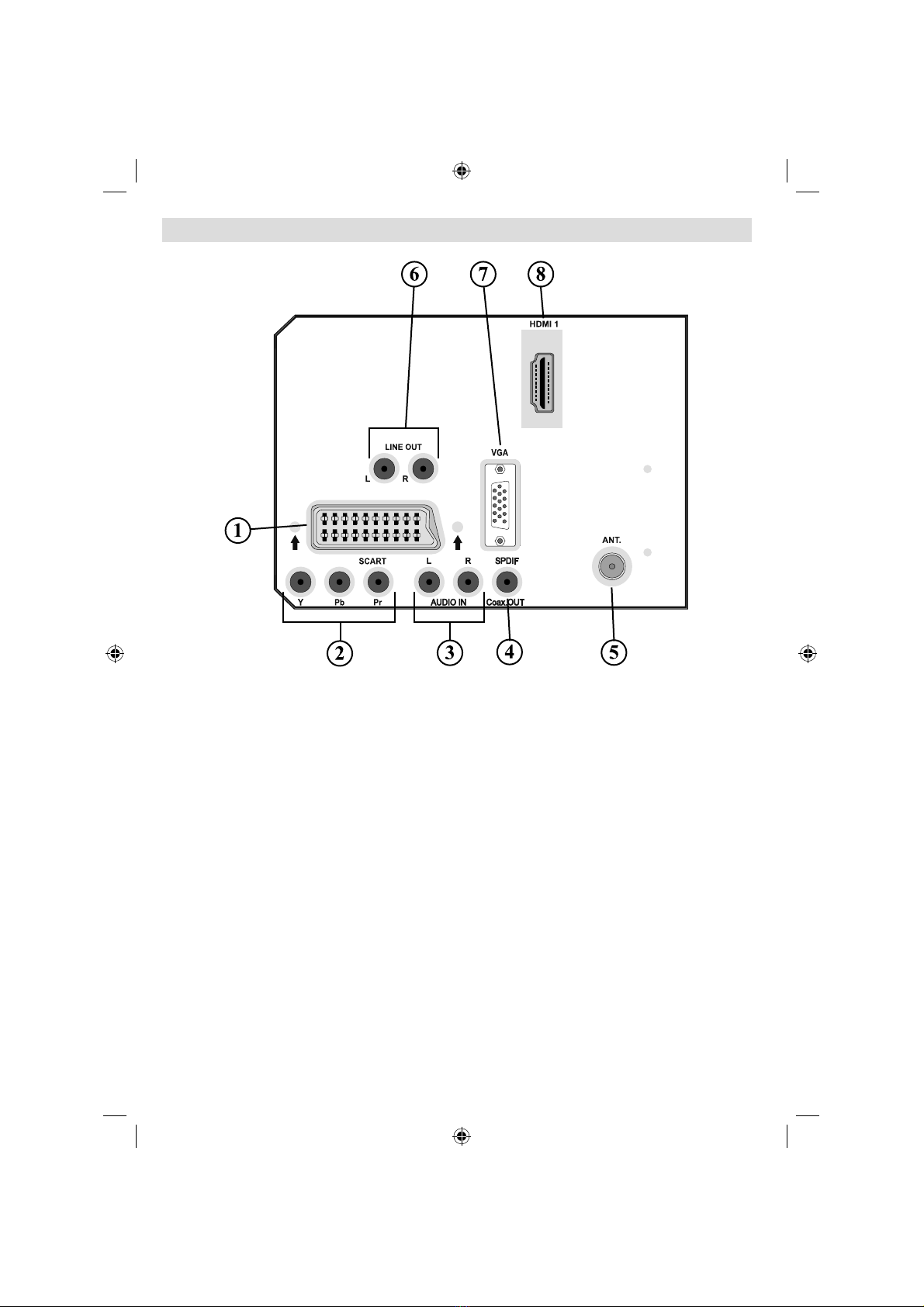

A csatlakozók áttekintése-Hátoldali csatlakozók .... 8

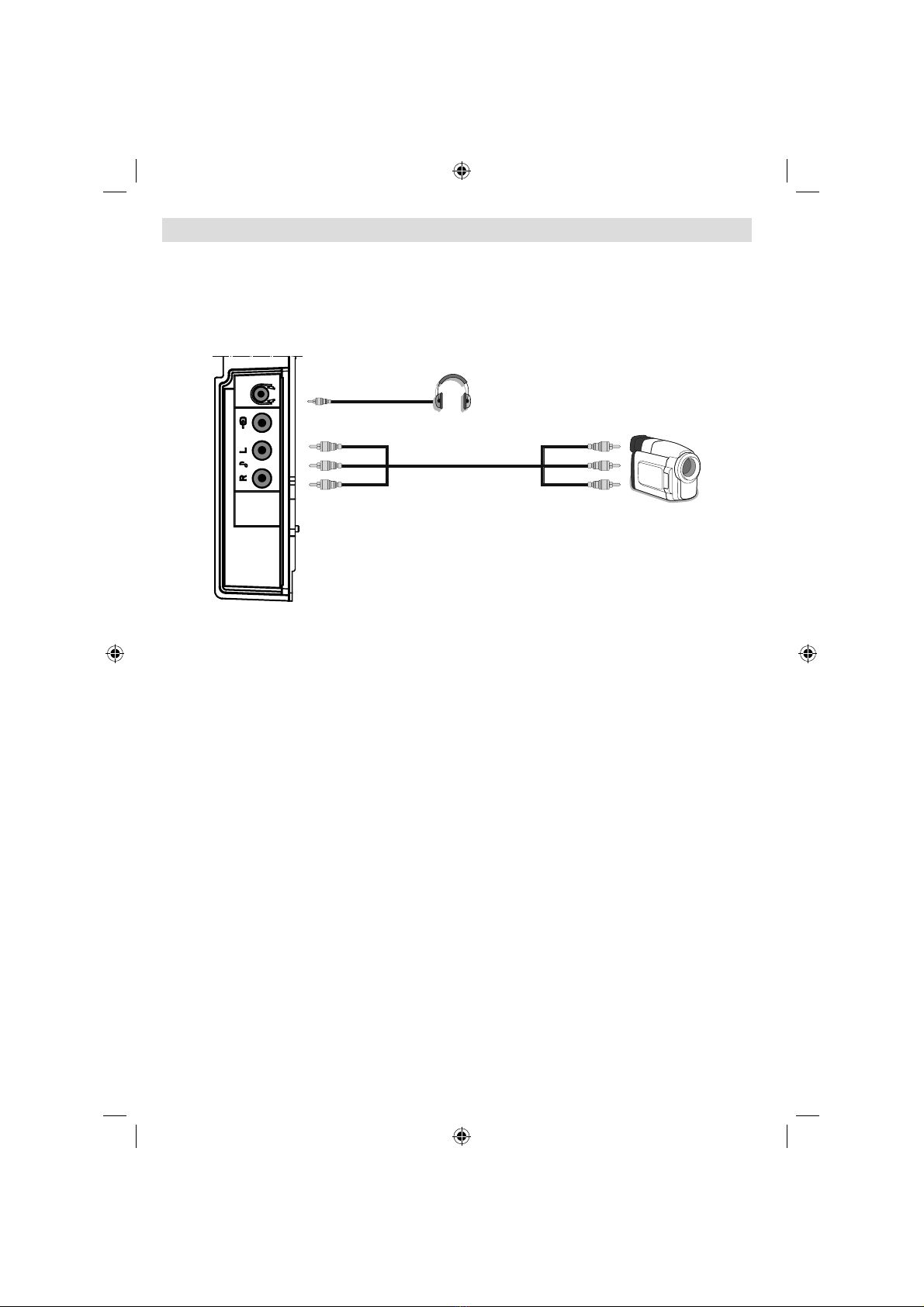

A csatlakozók áttekintése-Oldalsó csatlakozók.... 10
Az áramellátás csatlakoztatása.............................11
Antenna csatlakoztaása ........................................11

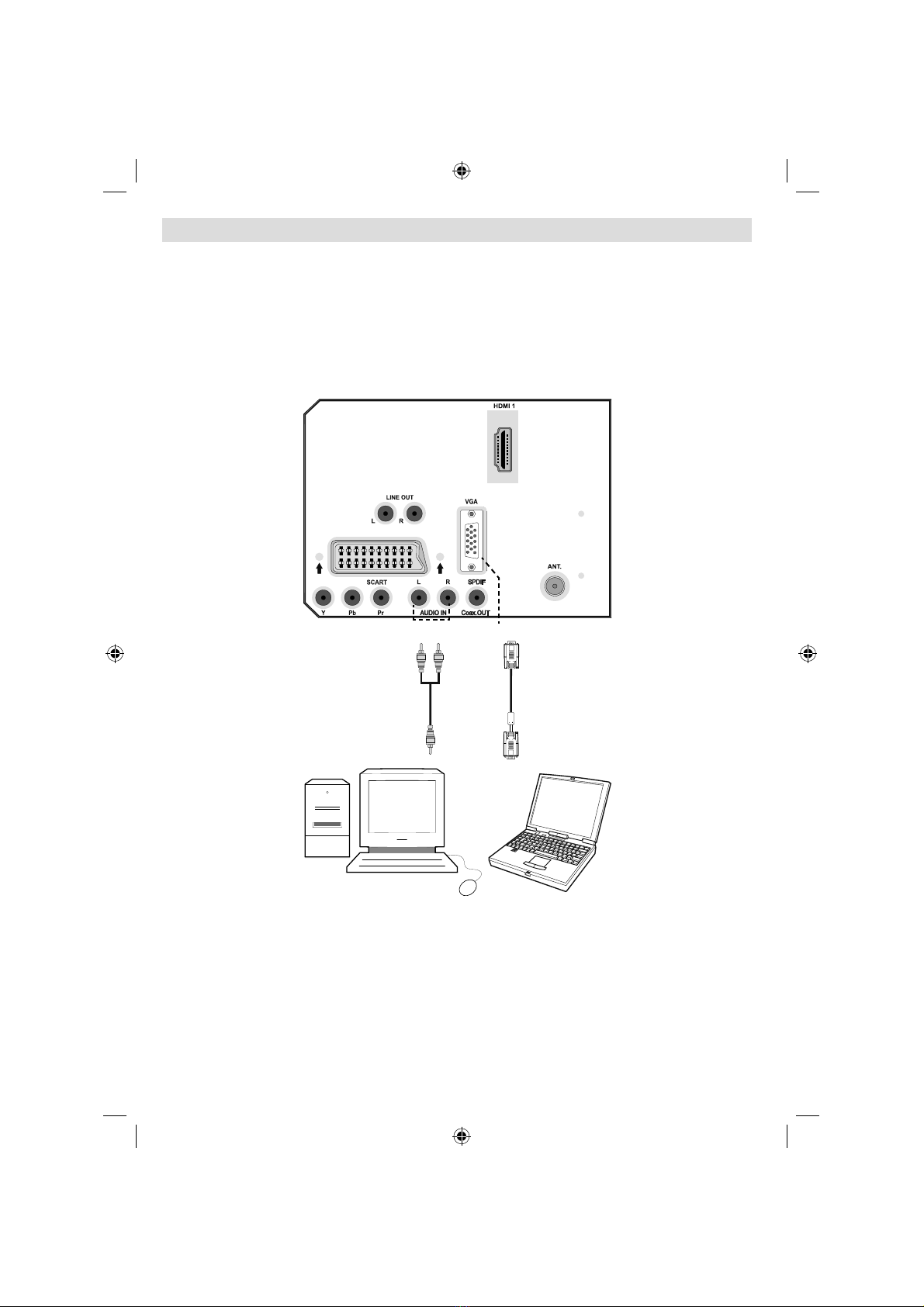

Az LCD TV és a számítógép összekapcsolása.... 12

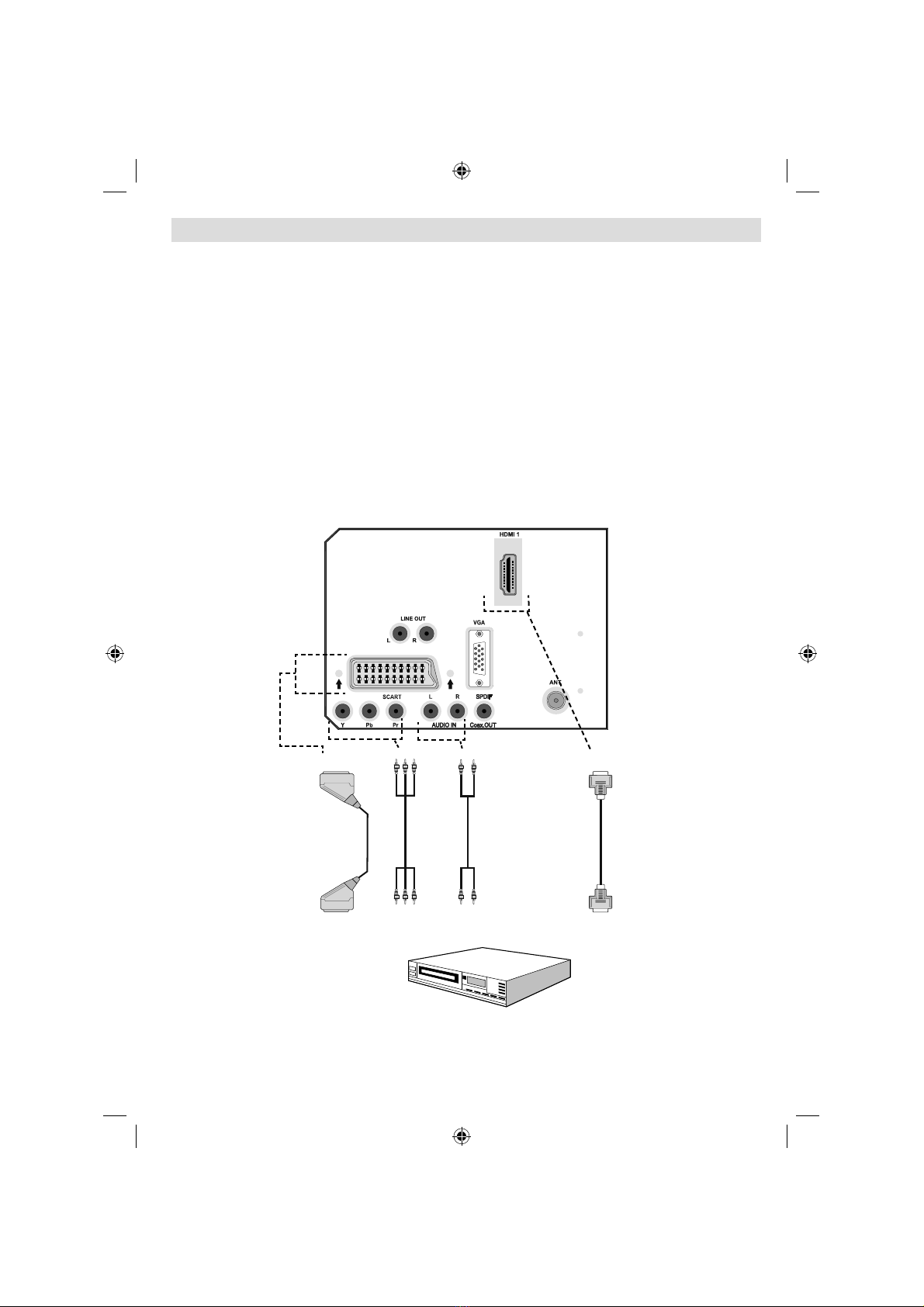

Csatlakoztatás a DVD-lejátszóhoz ....................... 13
Az oldalsó AV csatlakzók használata ................... 14
Egyéb csatlakozók használata ............................. 15

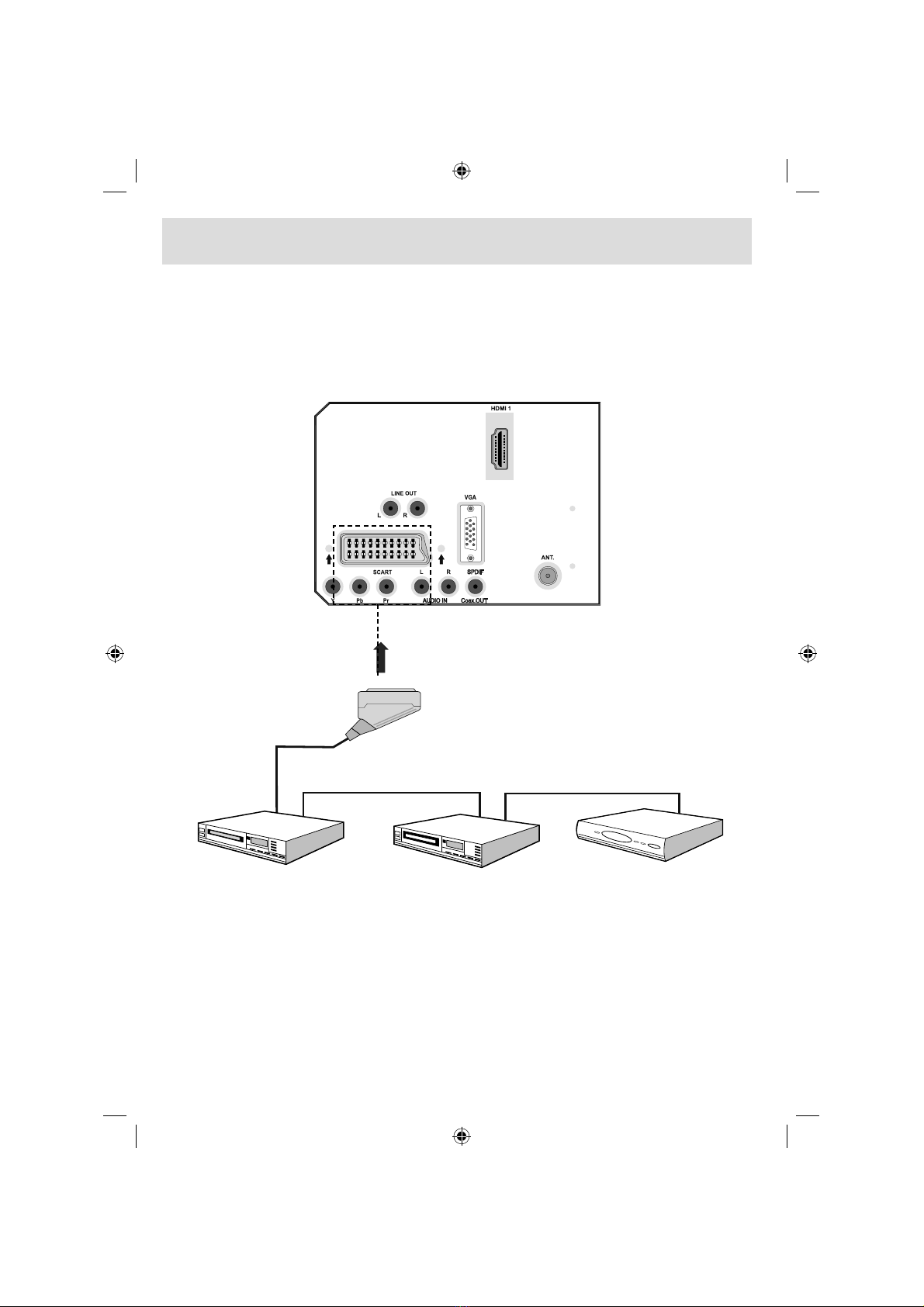

Egyéb berendezések csatlakoztatása a SCART
csatlakozón keresztül ........................................... 16
Elemek behelyezése a távirányítóba.................... 17
A távirányító működtetési tartománya .................. 17
A TV be-/kikapcsolása.......................................... 17
A TV bekapcsolása........................................... 17
A TV kikapcsolása ............................................ 17
Elsõ beüzemelés .................................................. 17
Bemenet kiválasztás............................................. 18
Alapvetőműködtetés............................................ 18
A TV gombjainak használata ............................ 18
Hangerőbeállítás.......................................... 18
Program kiválasztása ................................... 18
A főmenü megjelenítése ............................... 18
AV üzemmód................................................. 18
Vezérlés a távirányítóval................................... 18
Hangerőbeállítás.......................................... 18
Program kiválasztása (Előzővagy következő
program) ....................................................... 18
Program kiválasztása (közvetlen elérés) ...... 19
Navigáció az menürendszerben........................... 19
Analóg TV menürendszer..................................... 19

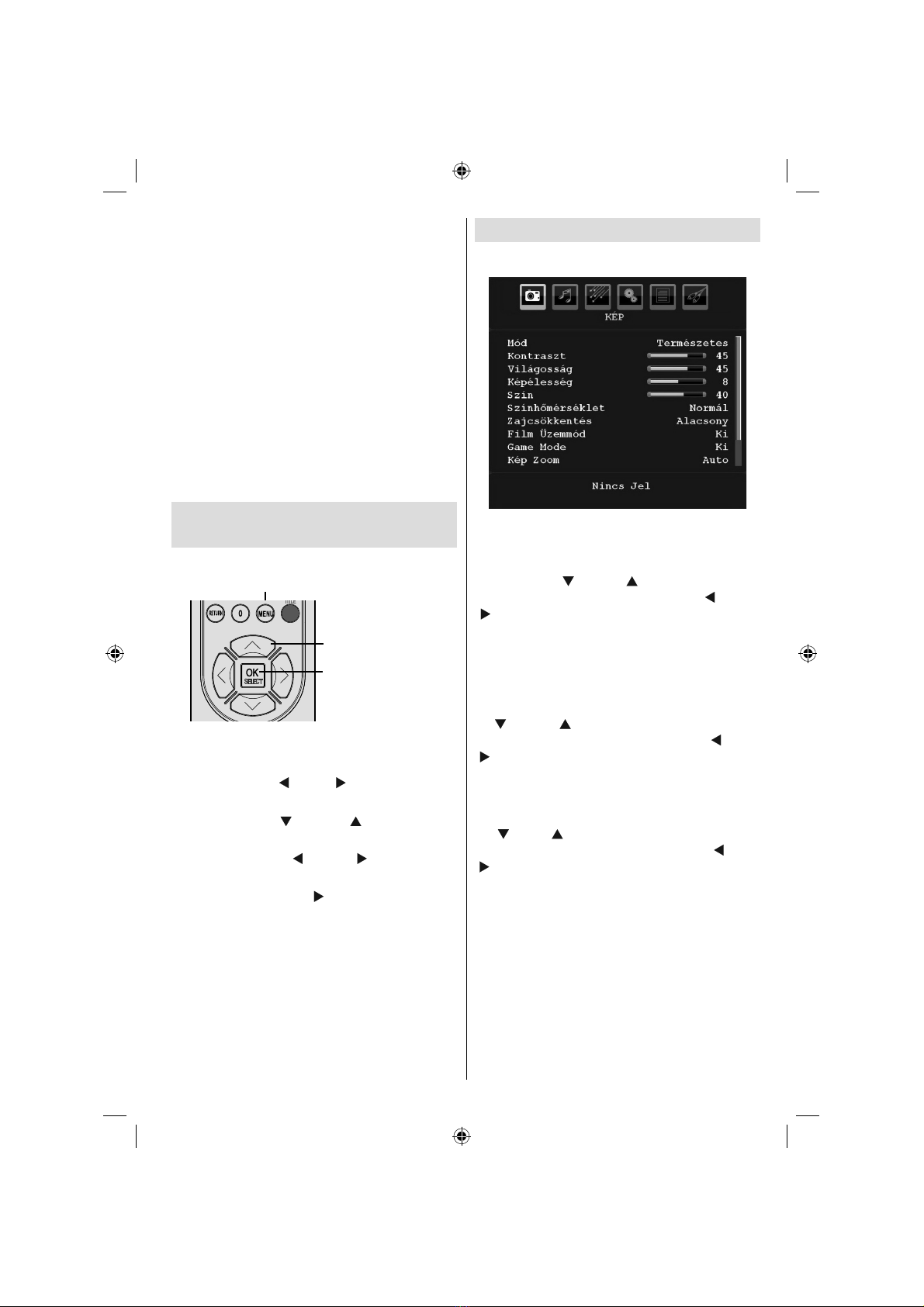

Kép menü ......................................................... 19
Mód............................................................... 19
Fényerõ (Brightness)/Kontraszt (Contrast)/
Szín (Colour)/Élesség (Sharpness)/
Színárnyalat (Hue)........................................ 19
Színhőmérséklet ........................................... 19
Zajcsökkentés............................................... 19
Film üzemmód .............................................. 20
Játék mód (opcionális).................................. 20
Kép zoom...................................................... 20
Tárolás.......................................................... 20
Alapállapot .................................................... 20
Hang menü ....................................................... 20
Hangerő........................................................ 20
Ekvalizátor .................................................... 20
Balansz ......................................................... 21
Fejhallgató .................................................... 21
Hangerő..................................................21
AVL ............................................................... 21
SPDIF kimenet.............................................. 21
SRS TruSurr XT (opcionális)......................... 21
Dolby Virtual Speaker (opcionális)................ 21
Hangeffektus................................................. 21
Mentés .......................................................... 21
Szolgáltatás menü ............................................ 21
Elalvásidőzítő................................................ 21
Gyerekzár ..................................................... 22
Nyelv............................................................. 22
Alapértelmezett zoomolás ............................ 22
Kék háttér ..................................................... 22
Menü háttér................................................... 22
Háttérvilágítás............................................... 22
Kijelzési időhatár........................................... 22
Teletext nyelve .............................................. 22
Beállító menü.................................................... 22
Program ........................................................ 22
Sáv................................................................ 23
Csatorna ....................................................... 23
Színrendszer................................................. 23
Hangrendszer ............................................... 23
Finomhangolás ............................................. 23
Keresés......................................................... 23
Mentés .......................................................... 23
Beállító menü AV módokban......................... 23
Színrendszer ..........................................23
Mentés .......................................................... 23
Programtábla ................................................ 23
Név .........................................................24
Áthelyezés..............................................24
Törlés......................................................24
APS (Automatikus programozási
rendszer) ................................................24
Ország ................................................. 24

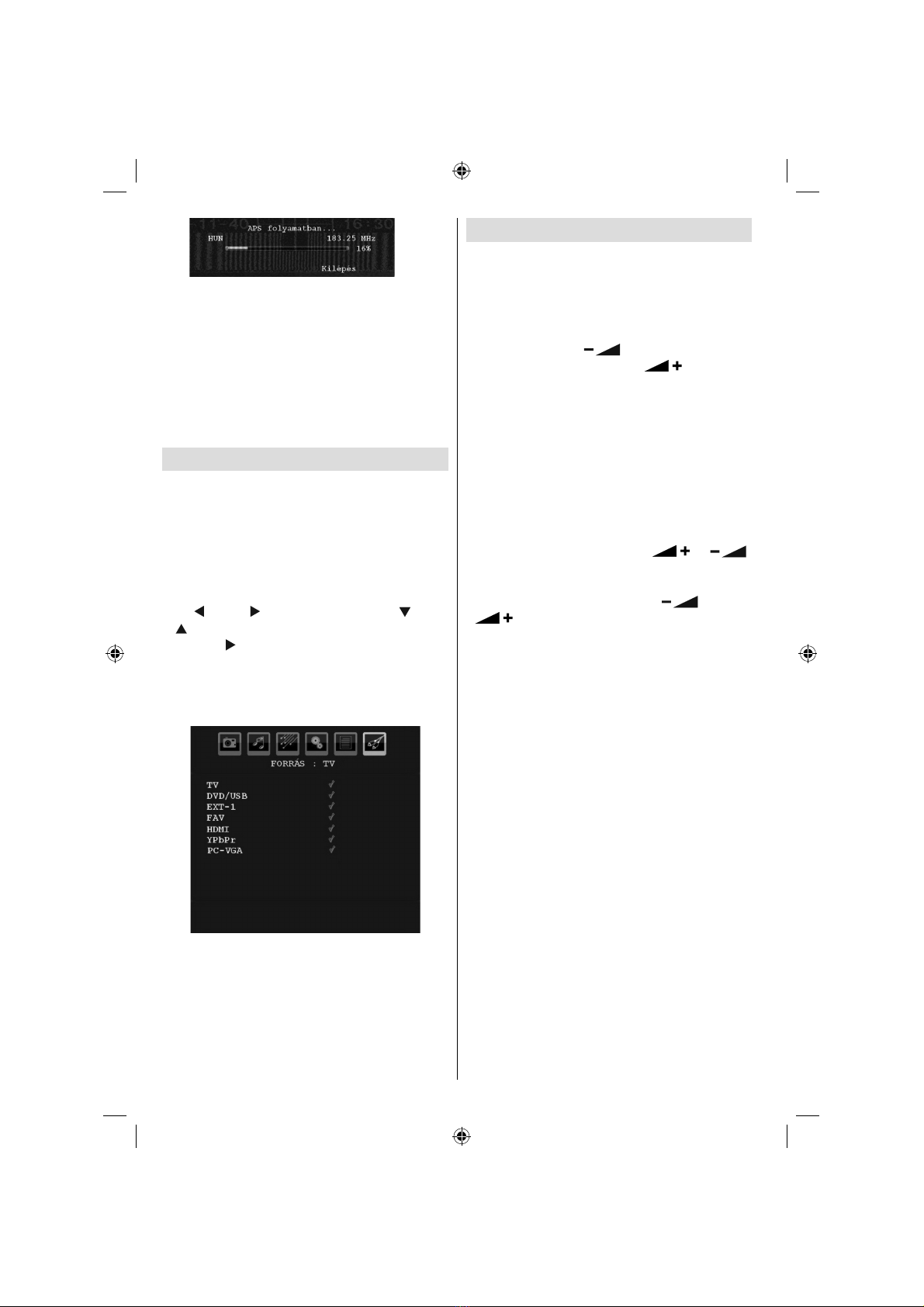

Forrás menü ..................................................... 24
A PC üzemmód menürendszere........................... 25
PC pozíció menü .............................................. 25
01_MB25_(SSM) [HU]_ (01-TV)_22875W_1900UK-ANALOG-NICKEL5-10061913_50143494.indd 101_MB25_(SSM) [HU]_ (01-TV)_22875W_1900UK-ANALOG-NICKEL5-10061913_50143494.indd 1 25.02.2009 15:32:0125.02.2009 15:32:01

Magyar - 2 -
Automatikus pozíció...................................... 25
Vízsz. helyzet................................................ 25
Függ. helyzet ................................................ 25
Fázis ............................................................. 25
Képpont óra .................................................. 25
PC kép menü ................................................ 25
Hang menü ................................................... 25
Szolgáltatás menü ........................................ 25
Forrás menü ................................................. 26
TV információ megjelenítése................................ 26
Némítás funkció.................................................... 26
Kép mód kiválasztás............................................. 26
Képfagyasztás...................................................... 26
Zoom módok......................................................... 26
Auto .................................................................. 26
16:9................................................................... 26
4:3..................................................................... 26
Panoráma ......................................................... 26
14:9................................................................... 26
Felirat................................................................ 27
Nagyítás............................................................ 27
Teletext ................................................................. 27
Tanácsok .............................................................. 28
A képernyőkarbantartása................................. 28
Kép utánvilágítás .............................................. 28
Nincs tápfeszültség........................................... 28
Rossz minőségűkép ........................................ 28
Nincs kép.......................................................... 28
Hang ................................................................. 28
Távirányító........................................................ 28
Bemeneti források............................................. 28
A. függelék: PC bemenet tipikus
képernyõmódjai .................................................... 29
B. függelék: AV és HDMI jelkompatibilitás
(Bemeneti jeltípusok)............................................ 30
C. függelék: Csatlakozók adatai........................... 31
SCART csatlakozó adatai................................. 31
HDMI csatlakozó adatai.................................... 31
Jel bemenet ...................................................... 31
PC RGB csatlakozó (D-sub, 15 érintkezõs).. 31
Műszaki adatok..................................................... 32
01_MB25_(SSM) [HU]_ (01-TV)_22875W_1900UK-ANALOG-NICKEL5-10061913_50143494.indd 201_MB25_(SSM) [HU]_ (01-TV)_22875W_1900UK-ANALOG-NICKEL5-10061913_50143494.indd 2 25.02.2009 15:32:0225.02.2009 15:32:02

Magyar - 3 -
Jellemzők
• Távirányítóval vezérelhetőLCD TV.
• HDMI csatlakozók a digitális képhez
és hanghoz. Ez a csatlakozó alkalmas
nagyfelbontású jelek vételére is.
• 200 programhely a VHF és UHF csatornák
számára.
• OSD menürendszer.
• Scart aljzattal rendelkezik a külső
berendezésekhez (mint pl. videomagnó,
videojátékok, audió berendezés stb.).
• Sztereó hangrendszer. (German + Nicam).
• Teletext, Fastext, TOP text.
• Fejhallgató csatlakozás.
• Automatikus programozó rendszer.
• Kézi hangolás elore vagy hátra.
• Kikapcsolás időzítő.
• Gyermekzár.
• Automatikus némítás, ha nincs vétel.
• NTSC megjelenítés.
• AVL (Automatikus hangerőkorlátozás).
• Ha nincs jel, a TV 5 perc után automatikusan
készenléti állapotra kapcsol.
• PLL (Frekvencia keresés).
• PC bemenet.
• Plug&Play Windows 98, ME, 2000, XP, Vista
esetén.
• Hangkimenet
• Játék üzemmód (opcionális).
Tartozékok
MENU
/
INFO
EPG
FAV
PRESETS
SUBTITLE
RETURN
SOURCE
SLEEP SCREEN
LANG.
Távirányító
2 db AAA
elem
Használati utasítás
01_MB25_(SSM) [HU]_ (01-TV)_22875W_1900UK-ANALOG-NICKEL5-10061913_50143494.indd 301_MB25_(SSM) [HU]_ (01-TV)_22875W_1900UK-ANALOG-NICKEL5-10061913_50143494.indd 3 25.02.2009 15:32:0225.02.2009 15:32:02

Magyar - 4 -
Bevezető
Köszönjük, hogy ezt a terméket választotta. Ez
a kézikönyv bemutatja a TV helyes
kezelését. A TV működtetése előtt
olvassa el figyelmesen ezt a
kézikönyvet.
Tartsa a használati utasítást
biztos helyen, hogy a jövőben is
használhassa.
Előkészítés
A szellőzés biztosításához hagyjon legalább
10 cm helyet szabadon a készülék körül. A
szabálytalan vagy nem biztonságos helyzetek
elkerülése érdekében ne tegyen semmilyen
tárgyat a készülékre.
A készüléket mérsékelt éghajlatú területen
használja.
10 cm
10 cm
10 cm
Biztonsági előírások
Kérjük, a következőbiztonsági
intézkedéseket alaposan olvassa el a
biztonsága érdekében.
Áramforrás
A TV-készülék csak 220-240 V, 50 Hz-es
váltóáramú konnektorról működtethető.
Ellenőrizze, hogy a megfelelőfeszültség-
beállítást választotta-e.
Hálózati kábel
Ne helyezze a készüléket vagy bútort stb. a
tápkábelre (fővezetékre), ne csípje be a kábelt!
A hálózati kábelt a dugójánál fogva kezelje.
Soha ne húzza ki a kábelt a vezetéknél fogva, és
ne fogja meg a hálózati kábelt vizes kézzel, mert
rövidzárlatot vagy áramütést okozhat. Soha ne
csomózza össze a kábelt, és ne fűzze össze
más kábelekkel. A hálózati kábelt olyan helyre
kell helyezni, ahol nem léphetnek rá. A sérült
hálózati kábel tüzet vagy áramütést okozhat. Ha
a kábel megsérült, és ki kell cserélni, akkor azt
csak szakképzett személy végezheti.
Pára és víz
Ne használja a készüléket
párás és nyirkos helyen
(kerülje a fürdőszobát,
konyhában a mosogatót
és a mosógép közelségét).
Ne tegye ki készüléket
esőnek vagy víznek, mivel
ez veszélyes lehet, és ne
helyezzen folyadékkal töltött
tárgyat, például virágvázát,
a tetejére. Óvja a csepegőés fröcskölő
folyadékoktól.
Ha valamilyen szilárd tárgy vagy folyadék
kerül a készülékbe, húzza ki a hálózati
csatlakozókábelt a konnektorból, majd
ellenőriztesse szakemberrel, mielőtt tovább
használná.
Tisztítás
Mielőtt tisztítja, húzza
ki a TV-készüléket a
konnektorból. Ne használjon
folyékony vagy aeroszolos
tisztítót. Használjon
puha és száraz kendőt.
Szellőzés
ATV-készüléken található réseket és nyílásokat
a szellőzés miatt tervezték, és ezek biztosítják
a megbízható működést. A túlmelegedés
elkerülése érdekében ezeket a nyílásokat soha
nem szabad elzárni vagy lefedni.
Hőés nyílt láng
A készüléket ne tegye ki
nyílt lángnak, valamint
magas hőforrásnak, mint
pl. elektromos fűtőtest
hatásának. Ne helyezzen
nyílt láng forrásokat, pl. égő
gyertyákat, a TV-készülék
tetejére. Az elemeket ne tegye ki magas
hőmérsékletnek, például napsütésnek, tűznek,
vagy ehhez hasonlónak.
01_MB25_(SSM) [HU]_ (01-TV)_22875W_1900UK-ANALOG-NICKEL5-10061913_50143494.indd 401_MB25_(SSM) [HU]_ (01-TV)_22875W_1900UK-ANALOG-NICKEL5-10061913_50143494.indd 4 25.02.2009 15:32:0325.02.2009 15:32:03

Magyar - 5 -
Villámlás
Vihar és villámlás esetén,
vagy ha szabadságra megy,
húzza ki a hálózati kábelt a
konnektorból.
Cserélhetőalkatrészek
Ha cserealkatrészekre van szüksége, győződjön
meg arról, hogy a szerviz technikusa által
használt cserealkatrészek megfelelnek a
gyártó előírásainak vagy az eredetihez hasonló
előírásokkal rendelkeznek. Az illetéktelen
csere tüzet, áramütést vagy egyéb veszélyt
okozhat.
Karbantartás
A javítást mindig bízza
szakemberre. Ne távolítsa
el a fedelet, mert áramütést
okozhat.
Hulladék-elhelyezés
Utasítások a hulladék elhelyezéséhez:
• A csomagolás és csomagolási kiegészítők
újrafelhasználhatóak és főként újra fel is kell
használni őket. A csomagolási anyagokat,
mint például a fóliatáskát, a gyerekektől távol
kell tartani.
• Az elemet, beleértve a keményfém menteset
is, nem szabad a háztartási hulladékok
közé dobni. Kérjük, a használt elemtől
környezetbarát módon szabaduljon meg.
Járjon utána az Ön lakhelyén alkalmazott jogi
szabályozásoknak.
• A hideg katód fluoreszkáló lámpa az LCD-
panelben kis mennyiségben higanyt tartalmaz.
Kérjük, kövesse a helyi rendeleteket és
korlátozásokat annak leselejtezésekor.
Felhasználói információ az Európai
Unió országai számára
Ez a szimbólum azt jelöli, hogy
az elektromos készüléket, ha
annak élettartama lejár, ne
dobja a háztartási hulladék
közé. Az EU-ban független
begyűjtő-rendszerek léteznek
az újrafeldolgozás számára.
További információkat a
helyhatóságoktól, vagy attól
a forgalmazótól kaphat, ahol a terméket
vásárolta.
A készülék szétkapcsolása
Ahálózati dugaszt a TV-készülék az áramforrástól
való szétkapcsolására használhatja.
Fejhallgató hangerő
A fül- vagy fejhallgatóból való
túlzott hangerőhalláskárosodást
okozhat.
Üzembe helyezés
A sérülések elkerülése
érdekében a készüléket - ha azt a falra rögzítik -
biztonságosan kell a falhoz rögzíteni a telepítési
utasításoknak megfelelően.
LCD-képernyő
Az LCD-panel csúcstechnológiával, milliónyi
vékony film tranzisztorral készülőtermék, és
kitűnőrészletes képet nyújt. Alkalmanként
megjelenhet néhány nem működőpixel a
képernyőn, kék, zöld vagy piros rögzített
pontként. Kérjük, vegye figyelembe, hogy ez
nem befolyásolja a termék teljesítményét.
Figyelmeztetés
Ne hagyja a TV-t készenléti üzemmódban ill.
bekapcsolva, ha elmegy otthonról.
01_MB25_(SSM) [HU]_ (01-TV)_22875W_1900UK-ANALOG-NICKEL5-10061913_50143494.indd 501_MB25_(SSM) [HU]_ (01-TV)_22875W_1900UK-ANALOG-NICKEL5-10061913_50143494.indd 5 25.02.2009 15:32:0325.02.2009 15:32:03

Magyar - 6 -
A távirányító áttekintése
MENU
/
INFO
EPG
FAV
PRESETS
SUBTITLE
RETURN
28
29
SOURCE
SLEEP SCREEN
LANG.
Készenlét1.
Képméret2.
Kikapcsolási időzítő3.
Számgombok4.
TXT-index5.
Kurzor fel / TXT oldal fel6.
Kurzor barla7.
Program léptetése fel8.
Program léptetése le9.
Monó-Sztereó / Dual I-II10.
Csere11.
Nincs funkció12.
Info / TXT megjelenítés13.
Képmód kiválasztás14.
Forrás kiválasztás15.
Piros / Hang16.
Zöld / Kép17.
Sárga (Szolgáltatás menü)18.
Menü19.
Kék / Beüzemelés20.
OK21.
Kurzor jobbra / TXT aloldal22.
Kurzor le / TXT alsó oldal23.
Hangosítás24.
Halkítás25.
Némítás26.
Teletext / kevert27.
TXT felirat28.
Nincs funkció29.
Megjegyzés: Az ábrán számmal nem jelölt
gombok nem mûködnek TV-üzemmódban.
01_MB25_(SSM) [HU]_ (01-TV)_22875W_1900UK-ANALOG-NICKEL5-10061913_50143494.indd 601_MB25_(SSM) [HU]_ (01-TV)_22875W_1900UK-ANALOG-NICKEL5-10061913_50143494.indd 6 25.02.2009 15:32:0425.02.2009 15:32:04

Magyar - 7 -
LCD TV és a működtetőgombok
ELÖLNÉZET
HÁTULNÉZET
TV/AV
MENU
P\CH
Készenlét gomb1.
TV/AV-gomb2.
Program fel/le gombok3.
Hangerõ növelése/4.
csökkentése gombok
Megjegyzés: A fõ menü
megtekintéséhez nyomja meg
egyszerre a “”/ “ ”
gombokat.
01_MB25_(SSM) [HU]_ (01-TV)_22875W_1900UK-ANALOG-NICKEL5-10061913_50143494.indd 701_MB25_(SSM) [HU]_ (01-TV)_22875W_1900UK-ANALOG-NICKEL5-10061913_50143494.indd 7 25.02.2009 15:32:0525.02.2009 15:32:05

Magyar - 8 -
A csatlakozók áttekintése-Hátoldali csatlakozók
A1. SCART csatlakozó a külsőeszközök kimeneti és bemeneti csatlakozója.
Csatlakoztassa a SCART kábelt a TV SCART csatlakozója és a külsőeszköz (dekóder,
videomagnó vagy DVD-lejátszó) SCART csatlakozója közé.
Megjegyzés: Ha egy külsõ berendezést SCART csatlakozón keresztül csatlakoztat, a TV
automatikusan AV üzemmódba kapcsol.
A2. komponens képcsatlakozók (YPbPr) a komponens kép csatlakoztatására
használhatók.
Összekapcsolhatja a komponens kép- és hangcsatlakozókat egy olyan eszközzel,
amely rendelkezik komponens kimenettel. Csatlakoztassa a komponens videokábeleket
a TV KOMPONENS VIDEOBEMENETEI és az eszköz komponens kimenetei közé.
Csatlakoztatás közben figyeljen arra, hogy a TV “Y”, “Pb”, “Pr” jelölései megegyeznek az
eszköz csatlakozóinak jelölésével.
A3. PC/YPbPr hangbemenetek használhatók a PC vagy más, az YPbPr bemeneten
keresztül a TV-hez kapcsolódó eszköz hangjeleinek csatlakoztatására.
Csatlakoztassa a PC hangkábelt a TV HANGKIMENETEINEK és a PC hangkimenetei közé
a PC hang engedélyezéséhez.
Csatlakoztassa a hangkábelt a TV HANGKIMENETEINEK és az eszköz hangkimenetei
közé a komponens hang engedélyezéséhez.
A4. S/PDIF kimeneten a jelenleg nézett forrás digitális hangjelei jelennek meg.
Használjon egy S/PDIF koaxiális kábelt a hangjelek továbbításához egy olyan készülékre,
amely rendelkezik S/PDIF bemenettel A Hang (Sound) menüben az SPDIF kimenet (SPDIF
Out) beállítást állítsa Be (On) állásba.
01_MB25_(SSM) [HU]_ (01-TV)_22875W_1900UK-ANALOG-NICKEL5-10061913_50143494.indd 801_MB25_(SSM) [HU]_ (01-TV)_22875W_1900UK-ANALOG-NICKEL5-10061913_50143494.indd 8 25.02.2009 15:32:0525.02.2009 15:32:05

Magyar - 9 -
Az5. RF bemenethez csatlakozik az antenna vagy a kábeltévé.
Megjegyzés: ha dekódert vagy médiafelvevõt használ, akkor az antennakábelt a
készüléken keresztül csatlakoztassa a televízióhoz egy megfelelõ antennakábellel, ahogy
az a következõ oldalon levõ ábrán látható.
A6. vonali hangkimenet egy külsőeszköz, pl. egy opcionális hangrendszer számára
bocsátja ki a hangjeleket.
Külsőhangfalak vagy hasonló eszközök TV-hez való csatlakoztatásához használja a
TV VONALI HANGKIMENETÉT egy hangkábellel. Megjegyzés: A vonali kimenet nem
használható HDMI-forrás esetén. Ehelyett az SPDIF lehetõséget használhatja.
A7. PC bemenet segítségével személyi számítógépet csatlakoztathat a TV-készülékhez.
Csatlakoztassa a PC kábelt a TV PC bemenete és a számítógép PC kimenete közé.t
HDMI 1:8. HDMI-bemenet
A HDMI-bemenetek HDMI-csatlakozóval rendelkezőkészülék csatlakoztatására
használhatók.
Az LCD-televízió nagyfelbontású kép vetítésére alkalmas különbözőkészülékekről,
mint pl. nagyfelbontású műholdvevővagy DVD-lejátszó. Ezeket a készülékeket HDMI-
csatlakozóval vagy komponens csatlakozóval kell csatlakoztatni. Ezek az aljzatok a
következők fogadására képesek: 480i, 480p, 576p, 576i, 720p, 1080i, 1080p jelek. Nincs
hangcsatlakoztatásra szükség HDMI-HDMI csatlakoztatás estén.
