Orno Or-sh-1753 User manual

OR-SH-1753

(PL) Nadajnik pojedynczypodtynkowy do zdalnego sterowania

(EN) Wireless flush-mounted transmitter with 1 channel

ORNO-LOGISTIC Sp. z o.o.

ul. Rolników 437

44-141 Gliwice, Poland

tel. (+48) 32 43 43 110

(PL) WAŻNE!

Przed rozpoczęciem korzystania z urządzenia, należy zapoznać się z niniejszą instrukcją obsługi oraz zachować ją na przyszłość. Dokonanie samodzielnych napraw

i modyfikacji skutkuje utratą gwarancji. Producent nie odpowiada za uszkodzenia mogące wyniknąć z nieprawidłowego montażu czy eksploatacji urządzenia.

Z uwagi na fakt, że dane techniczne podlegają ciągłym modyfikacjom, Producent zastrzega sobie prawo do dokonywania zmian dotyczących charakterystyki wyrobu

oraz wprowadzania innych rozwiązań konstrukcyjnych niepogarszających parametrów i walorów użytkowych produktu.

Dodatkowe informacje na temat produktów marki ORNO dostępne są na: www.orno.pl. Orno-Logistic Sp. z o.o. nie ponosi odpowiedzialności za skutki wynikające

z nieprzestrzegania zaleceń niniejszej instrukcji. Firma Orno-Logistic Sp. z o.o. zastrzega sobie prawo do wprowadzania zmian w instrukcji - aktualna wersja do

pobrania ze strony www.orno.pl. Wszelkie prawa do tłumaczenia/interpretowania oraz prawa autorskie niniejszej instrukcji są zastrzeżone.

1. Wszelkie czynności wykonuj przy odłączonym zasilaniu.

2. Nie zanurzaj urządzenia w wodzie i innych płynach.

3. Nie obsługuj urządzenia, gdy uszkodzona jest obudowa.

4. Nie otwieraj urządzenia i nie dokonuj samodzielnych napraw.

5. Nie używaj urządzenia niezgodnie z jego przeznaczeniem.

6. Produkt nie jest zabawką, dlatego powinien być trzymany z dala od dzieci.

(EN) IMPORTANT!

Before using the device, read this Service Manual and keep it for future use. Any repair or modification carried out by yourselves results in loss of guarantee. The

manufacturer is not responsible for any damage that can result from improper device installation or operation.

In view of the fact that the technical data are subject to continuous modifications, the manufacturer reserves a right to make changes to the product characteristics and

to introduce different constructional solutions without deterioration of the product parameters or functional quality.

Additional information about ORNO products are available at www.orno.pl. Orno-Logistic Sp. z o.o. holds no responsibility for the results of non-compliance with the

provisions of the present Manual. Orno Logistic Sp. z o.o. reserves the right to make changes to the Manual - the latest version of the Manual can be downloaded from

www.orno.pl. Any translation/interpretation rights and copyright in relation to this Manual are reserved.

1. Disconnect the power supply before any activities on the product.

2. Do not immerse the device in water or other fluids.

3. Do not use the device if its casing is damaged.

4. Do not open the device and do not repair it by yourselves.

5. Do not use the device against its intended use.

6. Keep out of reach of children.

Każde gospodarstwo jest użytkownikiem sprzętu elektrycznego i elektronicznego, a co za tym idzie potencjalnym wytwórcą niebezpiecznego dla ludzi i środowiska odpadu, z tytułu obecności w sprzęcie

niebezpiecznych substancji, mieszanin oraz części składowych. Z drugiej strony zużyty sprzęt to cenny materiał, z którego możemy odzyskać surowce takie jak miedź, cyna, szkło, żelazo i inne. Symbol

przekreślonego kosza na śmieci umieszczany na sprzęcie, opakowaniu lub dokumentach do niego dołączonych wskazuje na konieczność selektywnego zbierania zużytego sprzętu elektrycznego i elektronicznego.

Wyrobów tak oznaczonych, pod kara grzywny, nie można wyrzucać do zwykłych śmieci razem z innymi odpadami. Oznakowanie oznacza jednocześnie, że sprzęt został wprowadzony do obrotu po dniu 13 sierpnia

2005r. Obowiązkiem użytkownika jest przekazanie zużytego sprzętu do wyznaczonego punktu zbiórki w celu właściwego jego przetworzenia. Zużyty sprzęt może zostać również oddany do sprzedawcy, w przypadku

zakupu nowego wyrobu w ilości nie większej niż nowy kupowany sprzęt tego samego rodzaju. Informacje o dostępnym systemie zbierania zużytego sprzętu elektrycznego można znaleźć w punkcie informacyjnym

sklepu oraz w urzędzie miasta/gminy. Odpowiednie postępowanie ze zużytym sprzętem zapobiega negatywnym konsekwencjom dla środowiska naturalnego i ludzkiego zdrowia!

Each household is a user of electrical and electronic equipment, and hence a potential producer of hazardous waste for humans and the environment, due to the presence of hazardous substances, mixtures and

components in the equipment. On the other hand, used equipment is valuable material from which we can recover raw materials such as copper, tin, glass, iron and others. The weee sign placed on the equipment,

packaging or documents attached to it indicates the need for selective collection of waste electrical and electronic equipment. Products so marked, under penalty of fine, cannot be thrown into ordinary garbage along

with other waste. The marking means at the same time that the equipment was placed on the market after August 13, 2005. It is the responsibility of the user to hand the used equipment to a designated collection

point for proper processing. Used equipment can also be handed over to the seller, if one buys a new product in an amount not greater than the new purchased equipment of the same type. Information on the

available collection system of waste electrical equipment can be found in the information desk of the store and in the municipal office or district office. Proper handling of used equipment prevents negative

consequences for the environment and human health!

09/2020

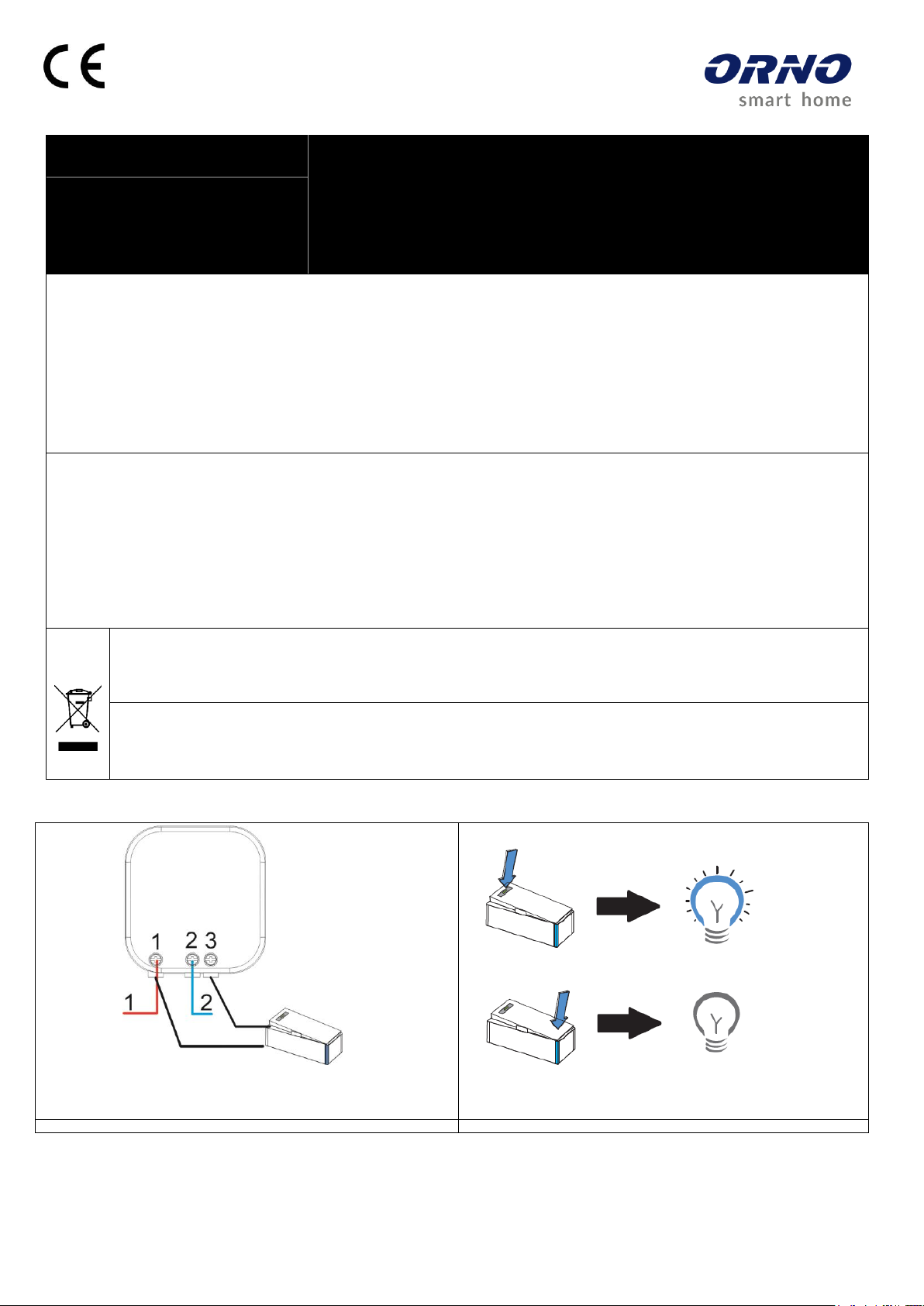

1 –przewód fazowy / live wire

2 –przewód neutralny / neutral wire

3 –wejście przycisku zewnętrznego / external button input

Rys.1 / Fig.1 / Abb.1

Rys.2 / Fig.2 / Abb.2

Instrukcja obsługi i montażu

PRZEZNACZENIE PRODUKTU

Urządzenie wyposażone w nadajnik radiowy, które można połączyć z dowolnym włącznikiem do zdalnego, bezprzewodowego sterowania

przekaźnikami podtynkowymi i gniazdami. Przeznaczone jest do montażu w puszkach podtynkowych. Urządzenie współpracuje z systemem ORNO

Smart Home opartym o silnik TUYA, który jest kompatybilny z systemami inteligentnego domu Google i Alexa. System kompatybilny jest z gniazdami

i pilotami bezprzewodowymi ORNO takimi jak Standardowe OR-GB-417 -420 i MINI OR-GB-438 -440 oraz gniazda IP44 Standardowe OR-GB-429

i MINI OR-GB-441.

CHARAKTERYSTYKA

1) Zasięg w terenie otwartym do 25 metrów.

2) Learningsystem –automatyczna konfiguracja dodatkowych urządzeń.

3) Przekaźnik dostosowaniawewnątrz pomieszczeń, w puszkach podtynkowychinstalacji elektrycznej lubw miejsce zwykłego włącznika.

INSTALACJA

1) Przed instalacją nadajnikanależy wyłączyć dopływ prądu.

2) Umieść urządzenie we właściwym położeniu i podłącz przewody instalacji elektrycznej wg schematu (rys. 1).

3) Włącz główny włącznik instalacjielektrycznej.

PODŁĄCZANIE PRZEWODÓW

Wtyk 1–przewód fazowy

Wtyk 2–przewód neutralny

Wtyk 3–sygnał z przycisku zewnętrznego

OBSŁUGA

Odbiornik wejdzie wtrybparowania, zaraz popodpięciu doniegoobuprzewodów włącznika. Naciśnij przycisk ON, aby rozpocząć logowanieurządzeń. Po

zakończeniu parowania, naciśnij odpowiednio przycisk ON/OFF, aby włączyć/wyłączyć podłączone urządzenie (rys.2).

KONSERWACJA

PARAMETRYTECHNICZNE

Obudowę urządzenia należy przetrzeć miękką, suchą ściereczką. Nie

stosować ostrych narzędzi, śrubokrętów, szczotek metalowych itp. Przed

przystąpieniem do czyszczenia należy odłączyć od źródła zasilania. Nie

stosować detergentów karboksylowych, benzyny, alkoholu itp.

Zasięg w terenie otwartym: max. 25 m

Częstotliwość: 433,92 MHz

Wymiary: 80 x 80 x 15 mm

Waganetto:0,046 kg

Uproszczona deklaracja zgodności

Orno-Logistic Sp. z o.o. oświadcza, że typ urządzenia radiowego: OR-SH-1753 Włącznikpodwójny natynkowydozdalnegosterowaniajest zgodne z dyrektywą 2014/53/UE.

Pełen tekst deklaracji zgodności UE jest dostępny pod następującym adres internetowym: www.orno.pl

Installation and operation manual

DESCRIPTION

This radio-controlled transmitter can be connected to any wireless switch to remotely control flush-mounted relays and sockets. It is suitable for

installation in flush-mount junction boxes. The device is compatible with ORNO Smart Home based on TUYA engine, which supports Google and

Alexa smart home solutions. This system is compatible with ORNO wireless sockets and remote-control units: standard models

(OR-GB-417 -420), MINI models (OR-GB-438 –440) and IP44 standard socket: OR-GB-429 and MINI OR-GB-441.

FUNCTIONS

1) Working rangeinthe openarea: 25m.

2) Learningsystem –automatic login ofauxiliary equipment.

3) The switchis suitable for indoor use andit is ready for installation in flush-mount junction boxes.

INSTALLATION

1) Before anyactivities on theproduct switch off the power.

2) Placethe deviceon the desired positionand then arrangethe wiring as per thescheme above(fig.1).

3)Turn onthe mainpower switch.

WIRING

Terminal1 –connectedtoliveline

Terminal 2 –connectedtoneutral line

Terminal3–signal from theexternal button

OPERATION

The receiver will enter into the pairing mode,immediately after the two linesof theswitchwerepluggedin. Pressthe ON button to pairtheswitch.After successful

pairingpressON/OFF buttonof thetransmitterinorderto turn the connecteddevices onor off.

MAINTENANCE

TECHNICAL PARAMETERS

The casing shouldbecleaned with a soft and dry cloth. Donot use anysharp

tools,screwdrivers, metal brushes,etc.Before any cleaningactivitiesonthe

productswitch offthepower. Do not use carboxylic detergents, petrol, alcohol,

etc. tocleanthe device.

Open airrange:max. 25 m

Frequency: 433.92 MHz

Dimensions: 80 x80x 15mm

Net weight: 0.046 kg

Simplified declaration of conformity

Orno-Logistic Sp. z o.o. declares that the products: OR-SH-1753 –Wireless surface-mounted switch with 2 channels is compatible with directive 2014/53/EU. The full text of
