OVE ATHEA 60 User manual

PAGE 1
DIMENSIONS
DIMENSIONS
DIMENSIONES
OVE 2020-05-25
Questions, problems, need help?
Call our customer service department at
1-866-839-2888, 8:00 am - 5:00 pm (EST) Monday to Friday
English and French speaking representatives available
Questions, problèmes ou besoin d’aide?
Contactez notre service à la clientèle au
1-866-839-2888, 8 h à 17 h (HNE) du lundi au vendredi
Représentants francophones et anglophones disponibles
Preguntas, problemas o necesita ayuda?
Llame a nuestro departamento de servicio al cliente al
1-866-839-2888, 8:00 am – 5:00 pm (HDE) Lunes a Viernes
Representantes disponibles para inglés y francés
ATHEA 60
INSTALLATION MANUAL
MANUEL D’INSTALLATION
MANUAL DE INSTALACIÓN
Measures: inch [millimeter]
Mesures: pouce [millimètre]
Medidas: pulgadas [milímetros]
60”
[1524]
22”
[560]
37-1/2”
[952]
60” [1524]
22” [560]
6-ø1-3/8” [6-ø35]
2-ø1-3/4” [2-ø44]
8-1/4” [210]
34-1/2” [876]
14-15/16” [380]
34-1/2”
[876]
11-13/16” [300]
4” [102] 4” [102]4” [102] 4” [102]
34-7/16” [874.5] ø2-3/16” [ø55]
8-7/16” [215]

PAGE 2

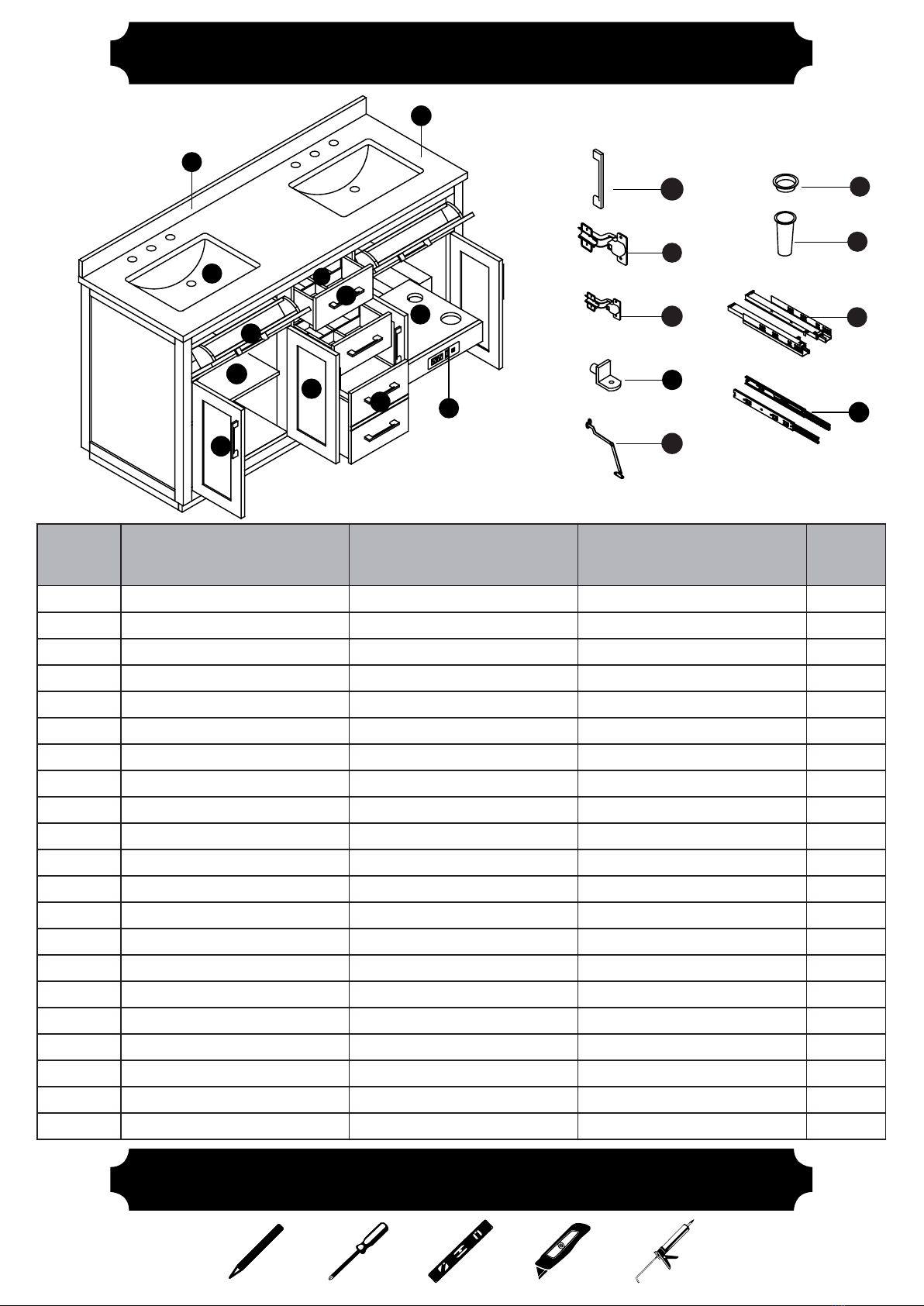

PART #
# DE PIÈCE
PARTE #
DESCRIPTION DESCRIPTION DESCRIPCIÓN
QUANTITY
QUANTITÉ
CANTIDAD
A Countertop Comptoir Encimera 1
B Backsplash Dosseret Salpicadero 1
C Basin Lavabo Lavabo 2
D Tilt-down drawer Tiroir rabattable Cajón abatible 2
E Door (left) Porte (gauche) Puerta (izquierda) 2
F Door (right) Porte (droite) Puerta (derecha) 2
G Adjustable shelf Tablette ajustable Estante ajustable 1
H Drawer Tiroir Cajón 2
I Drawer dividers set Séparateurs pour tiroir Divisores de cajón 2
J Double depth drawer Tiroir double Cajón profundidad doble 1
KPull-out tray Tablette coulissante Estante deslizante 1
L Power socket Source d’alimentation Fuente de alimentación 1
M Handle Poignée Manija 10
N Hinge Charnière Bisagra 8
O Hinge Charnière Bisagra 4
P Shelf holder Support pour tablette Soporte de estante 4
QButtery hinge Charnière papillon Bisagra de mariposa 2
RMetal ring Anneau en métal Anillo de metal 1
SMetal tube Tube en métal Tubo de metal 1
T Drawer glides Coulisses Diapositiva 3
U Drawer glides Coulisses Diapositiva 1
PART LIST
LISTE DES PIÈCES
LISTA DE PIEZAS
B
A
J
D
H
C
G
E
I
K
L
O
M
Q
P
N
F
T
R
U
S
TOOLS REQUIRED (not supplied)
OUTILS REQUIS (non fournis)
HERRAMIENTAS NECESARIAS (no incluido)

PAGE 3
#1

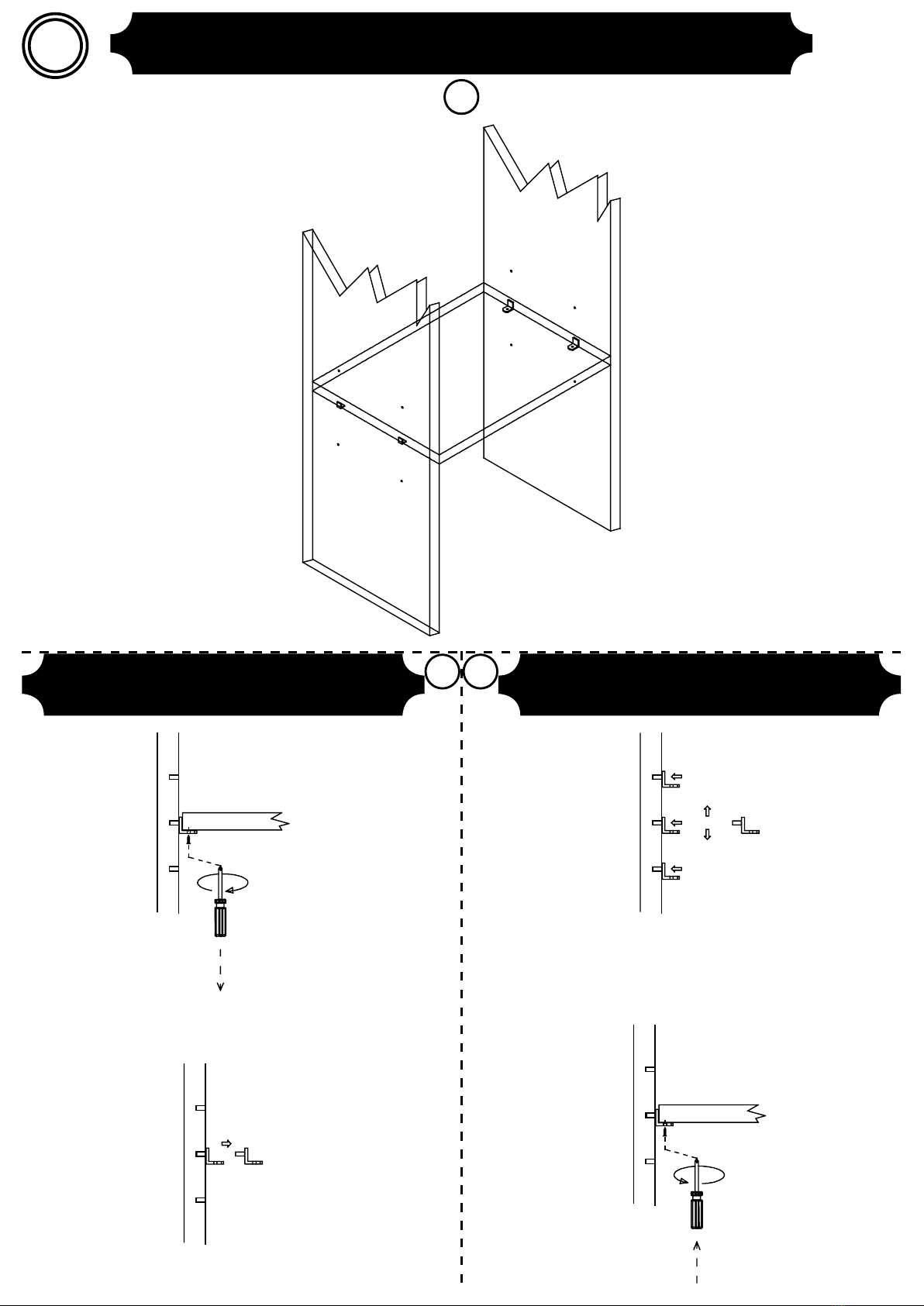

INSTALLATION
INSTALLATION
INSTALACIÓN
A B
C D

PAGE 4
INSTALLATION
INSTALLATION
INSTALACIÓN
24H!
A
B
#2

PAGE 5

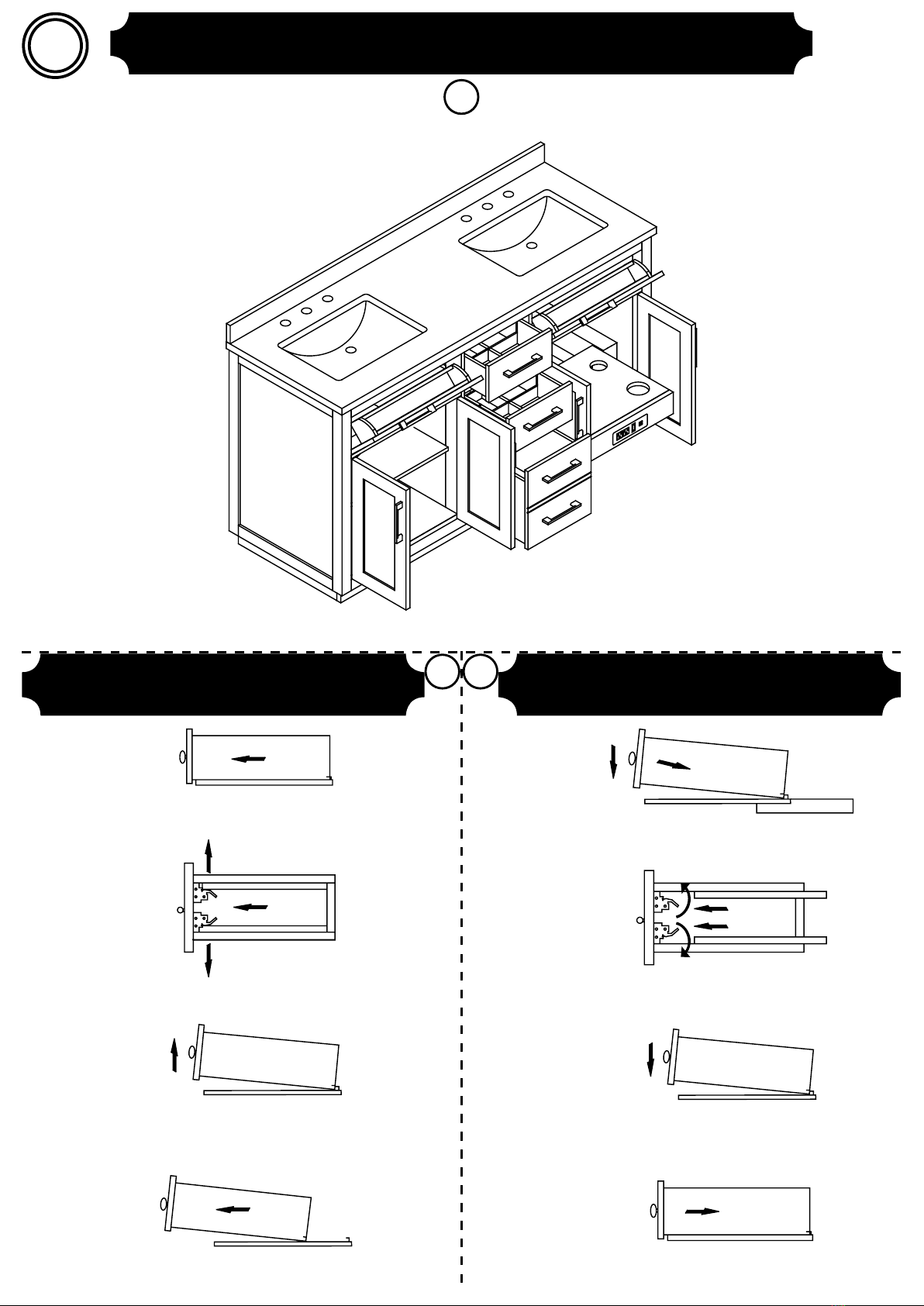

#1
DRAWER
TIROIR
GAVETA
A
Pull-out tray
Tablette coulissante
Estante deslizante
B
C
REMOVE
RETIRER
RETIRAR
INSTALL
INSTALLER
INSTALAR
1
2
