OVE TAHOE 60 User manual

PAGE 1
TAHOE 60
INSTALLATION MANUAL
MANUEL D’INSTALLATION
MANUAL DE INSTALACIÓN
Measures: inch [millimeter]
Mesures: pouce [millimètre]
Medidas: pulgadas [milímetros]

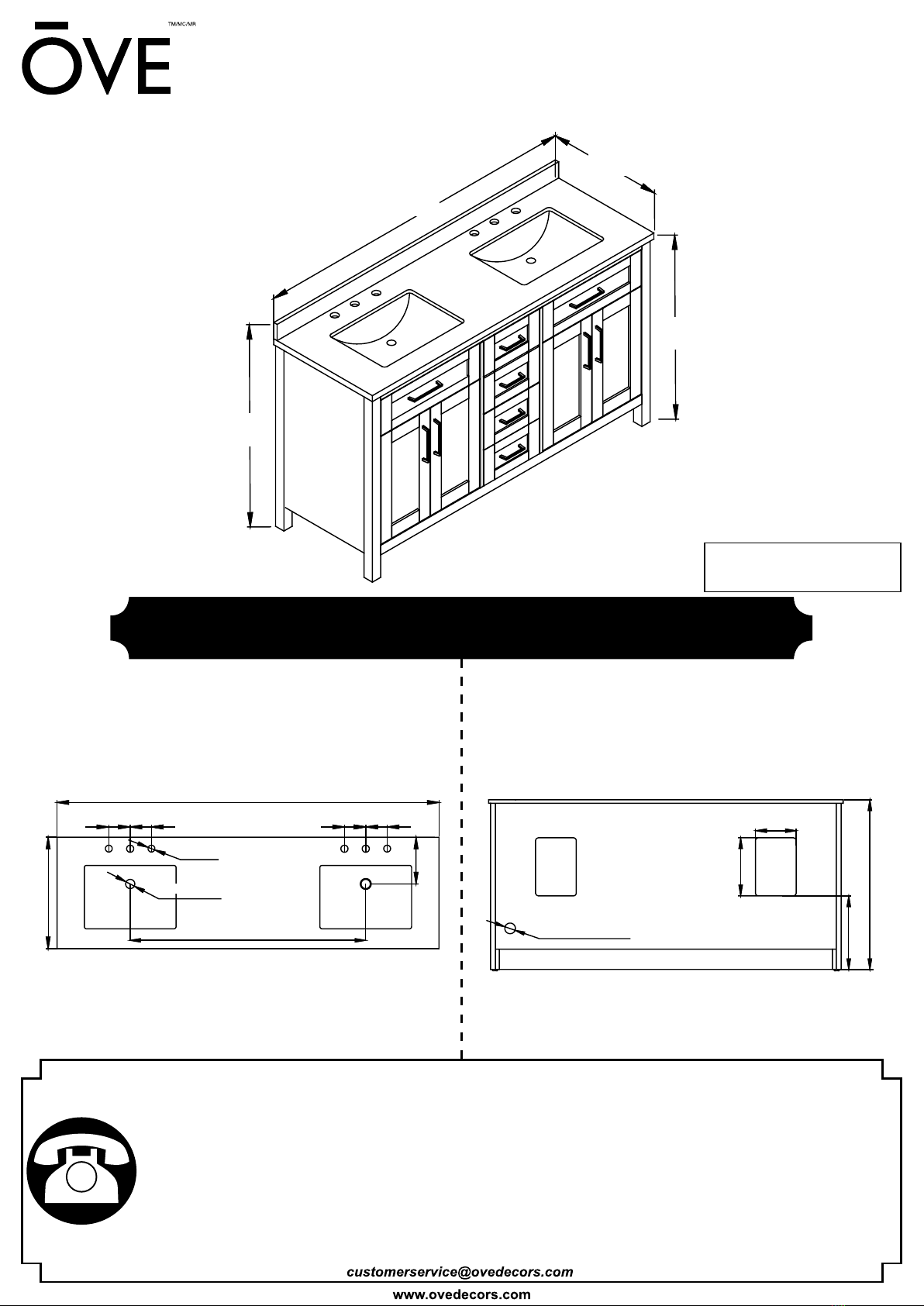

DIMENSIONS
DIMENSIONS
DIMENSIONES
60”
[1524]
34-1/2”
[876]
21”
[534]
60” [1524]
6-ø1-3/8” [6-ø35]
2-ø1-3/4” [2-ø44]
21” [534]
37-1/2”
[952]
8-13/16” [224]
4” [102] 4” [102]
34-1/2” [876]
8-1/4” [210]
11-13/16” [300]
4” [102] 4” [102]
32-3/8” [823]
15” [380]
ø2-3/16” [ø55]
OVE 2019-11-21
Questions, problems, need help?
Call our customer service department at
1-866-839-2888, 9 a.m. - 5 p.m., EST, Monday - Friday
Questions, problèmes ou besoin d’aide?
Contactez notre service à la clientèle au
1-866-839-2888, du lundi au vendredi de 9h00 à 17h00 HNE.
Preguntas, problemas o necesita ayuda?
Llame a nuestro departamento de servicio al cliente al
1-866-839-2888, 9 am. – 5 pm., HDE, Lunes a Viernes.

PAGE 2
PART LIST
LISTE DES PIÈCES
LISTA DE PIEZAS
TOOLS REQUIRED (not supplied)
OUTILS REQUIS (non fournis)
HERRAMIENTAS NECESARIAS (no incluido)
A
BC
D
E
HG
PART #
# DE PIÈCE
PARTE #
DESCRIPTION DESCRIPTION DESCRIPCIÓN
QUANTITY
QUANTITÉ
CANTIDAD
A Countertop Comptoir Encimera 1
B Backsplash Dosseret Salpicadero 1
C Basin Lavabo Lavabo 2
D Tilt-down drawer Tiroir rabattable Cajón abatible 2
E Adjustable shelf Tablette ajustable Estante ajustable 1
F Door (left) Porte (gauche) Puerta (izquierda) 2
G Door (right) Porte (droite) Puerta (derecha) 2
H Drawer Tiroir Cajón 2
I Drawer dividers set Séparateurs pour tiroir Divisores de cajón 2
J Double depth drawer Tiroir double Cajón profundidad doble 1
KPull-out tray Tablette coulissante Estante deslizante 1
L Power socket Source d’alimentation Fuente de alimentación 1
M Handle Poignée Manija 6
N Drawer glides Coulisses Diapositiva 3
O Drawer glides Coulisses Diapositiva 1
PButtery hinge Charnière papillon Bisagra de mariposa 2
Q Hinge Charnière Bisagra 12
R Shelf holder Support pour tablette Soporte de estante 4
SMetal ring Anneau en métal Anillo de metal 1
TMetal tube Tube en métal Tubo de metal 1
U Handle Poignée Manija 4
M
I
F
J
K
L
N
O
P
Q
R
S
T
U

PAGE 3
#1
INSTALLATION
INSTALLATION
INSTALACIÓN
A B
C D
Silicone
Silicona

PAGE 4

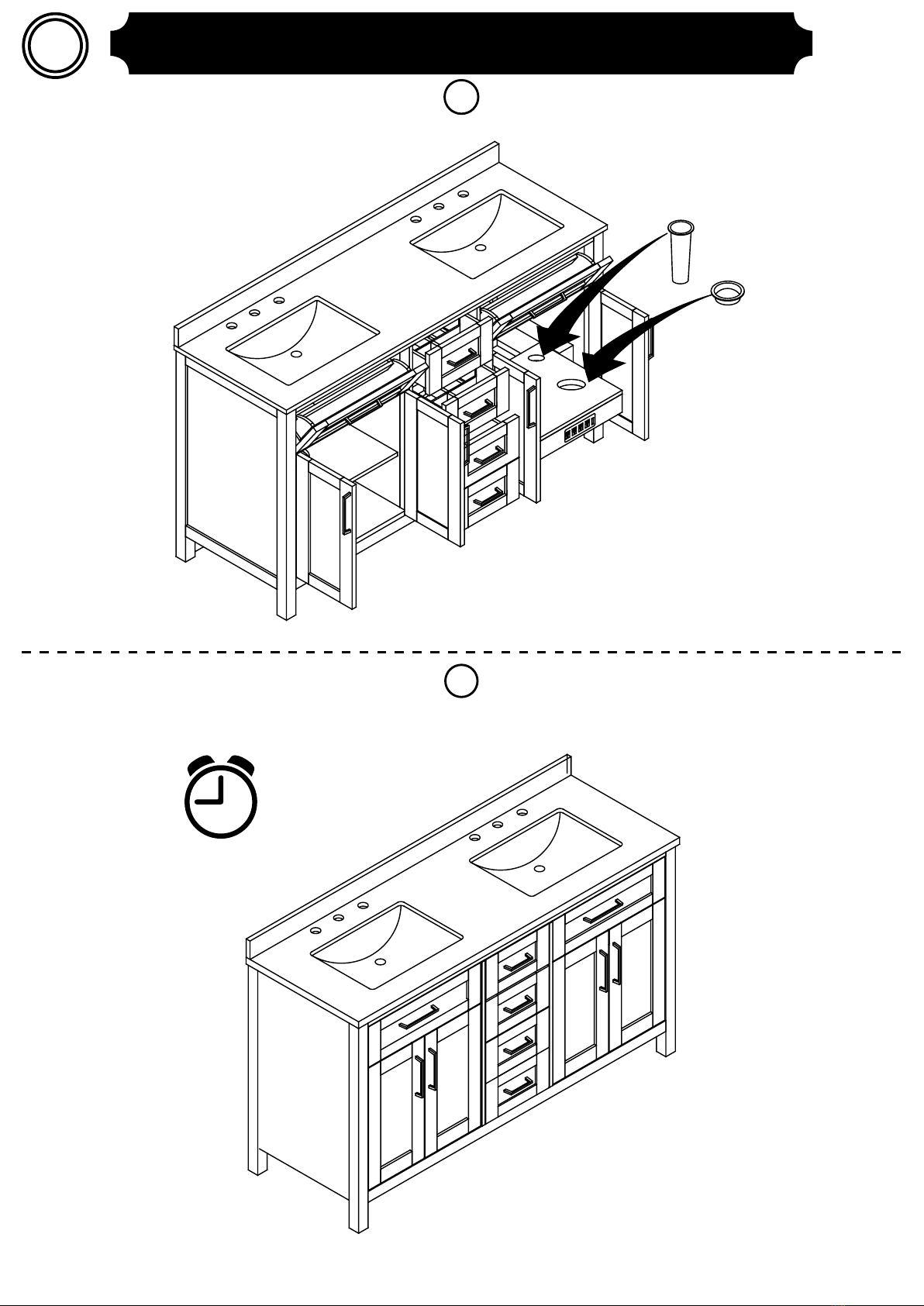

#2
INSTALLATION
INSTALLATION
INSTALACIÓN
E
F
24H!

PAGE 5
#1
DRAWER
TIROIR
GAVETA
A
B
C
REMOVE
RETIRER
RETIRAR
INSTALL
INSTALLER
INSTALAR
1
2
Pull-out tray
Tablette coulissante
Estante deslizante
