Cementblander - Varenr. 9018936
Beskrivelse:Blandemaskine med stærke mixerblade, så den nemt og enkelt kan
blande beton, cement, mørtel m.m. Med motor på 800 W, der er dobbelt isoleret,
class 2 protection, IP45D. Med indbygget termosikring.
Evt. forlængerledning (1,5 mm² - HO7RN-F) må max. være 50 meter lang.
Leveres usamlet.
Anvendelsesområder: Den helt rigtige blandemaskine til enhver selvbygger, uanset
om du skal bygge en garage, en hel stald eller kun en lille mur.
Tilsigtet brug: Må kun anvende som beskrevet i denne manual – al anden brug
betragtes som forkert.
Indhold
Sikkerhedsanvisninger....................................................................................................................3
Samlevejledning ...............................................................................................................................3
Tekniske data ....................................................................................................................................8
EU Overensstemmelseserklæring................................................................................................9

3 MAN 9018936 DK V3
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tlf: 70212626 DK-6600 Vejen e-mail: [e-mail]
Sikkerhedsanvisninger
1. Arbejd ikke med denne maskine hvis du er syg eller påvirket af
medicin/alkohol.
2. Sørg for at arbejdspladsen er ryddelig og at cementblanderen står
omhyggelig fast, specielt når der tømmes
3. Efterse cementblanderen grundig før brug, og tilslut ikke strøm til
motoren hvis motorkappen er afmonteret.
4. Undgå løse beklædningsgenstande, da disse kan risiker at blive
fanget i den roterende tromle, sikkerhedsstøvler og støvmaske er
også anbefalet i tørre omgivelser. Hvis der skal bruges forlænger-
ledning må denne ikke være længere end 50 meter og
ledningstykkelsen skal være minimum 2,5mm².
5. Cementblanderen skal være tom før den startes, ved fuld tromle
tømmes denne forsigtig, der er fare for maskine og helbred hvis tromlen bare slynges
rundt.
6. Rengør maskinen omhyggelig efter brug.
Samlevejledning

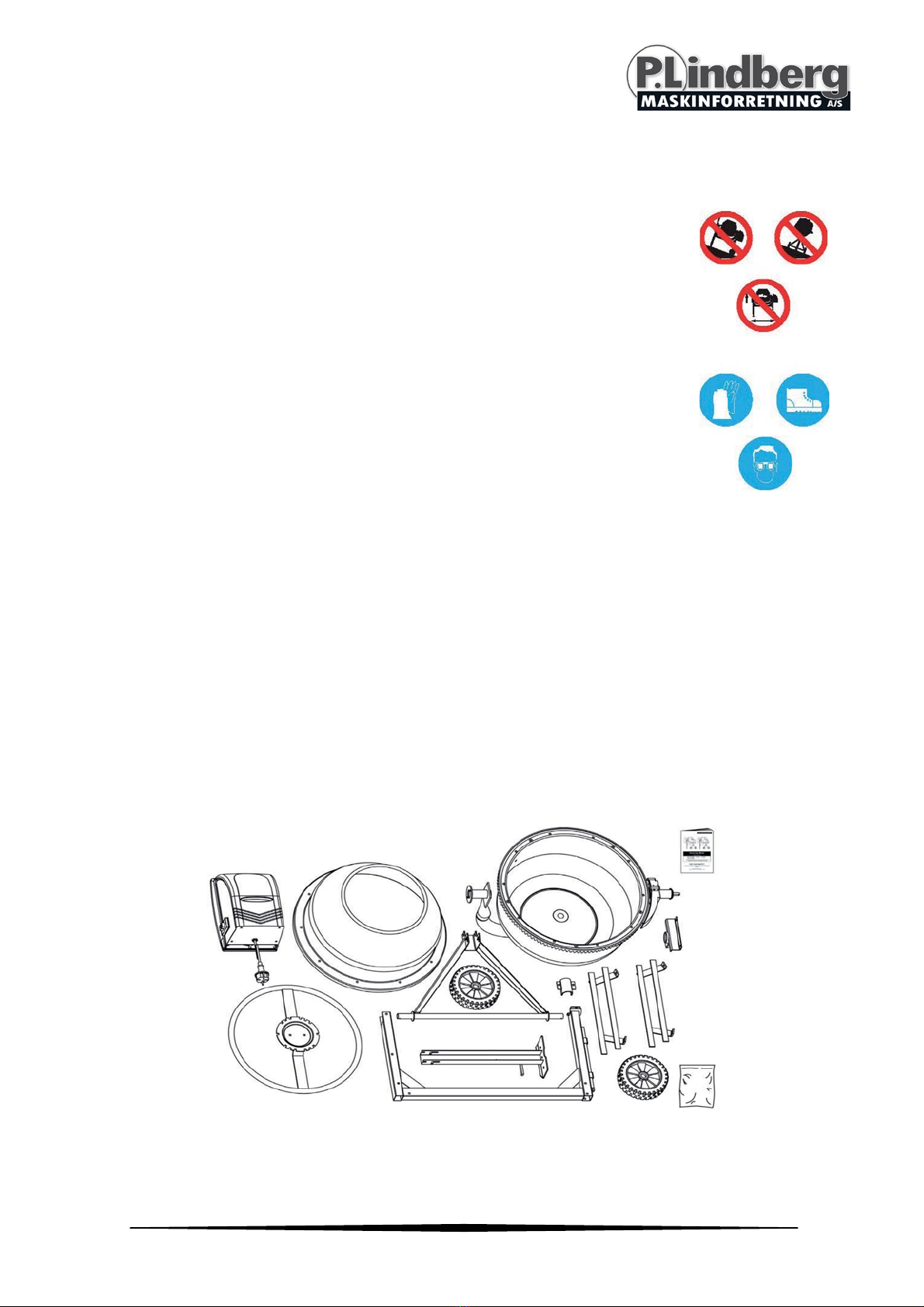

Start med at kontrollere at alle dele er med i forsendelsen.
Bemærk
Blandemaskiner er nemmest at samle når man er 2 personer.

4 MAN 9018936 DK V3
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tlf: 70212626 DK-6600 Vejen e-mail: [e-mail]

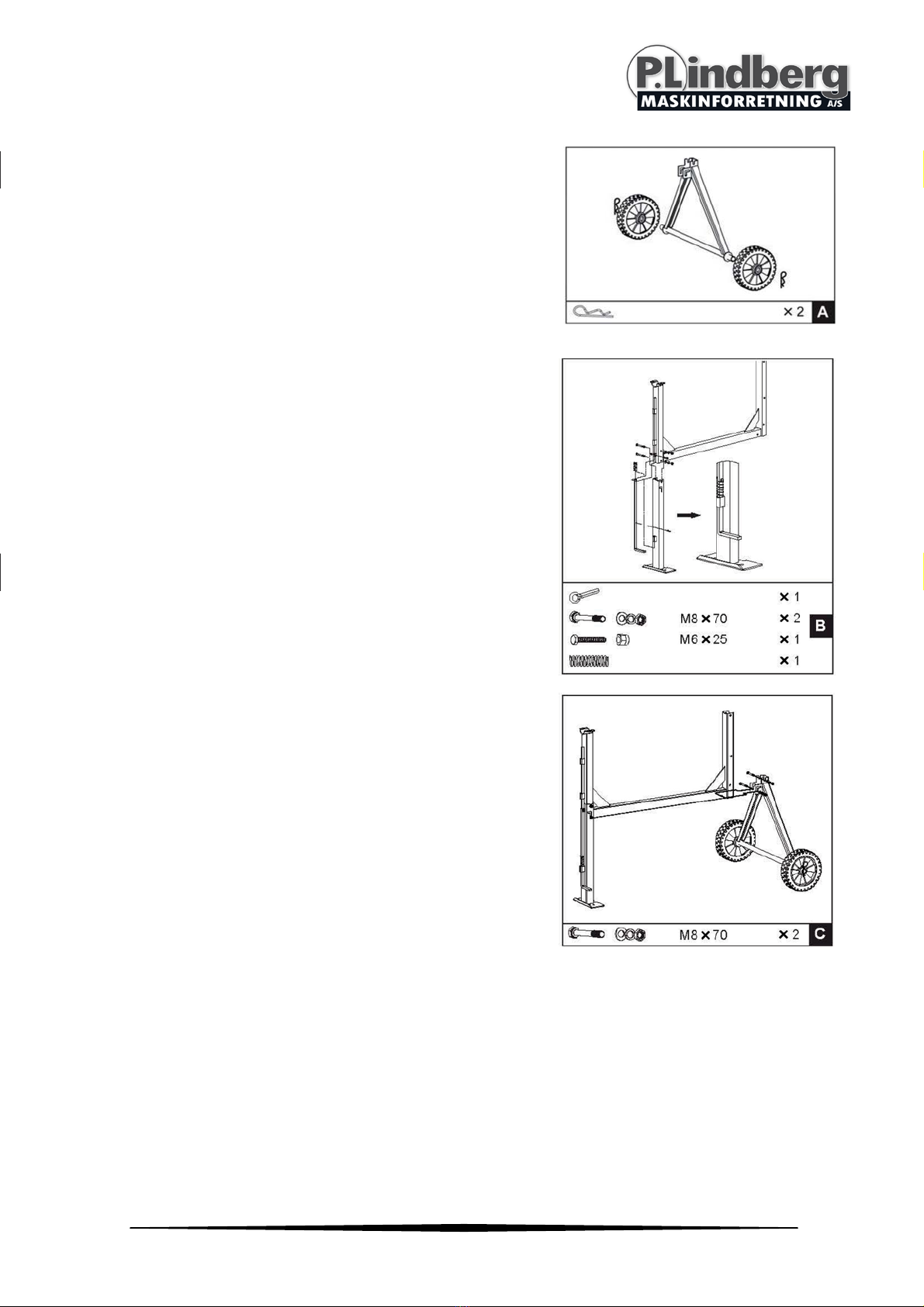

A
Start med at sætte hjulene på under- stellet og sikre
disse ned de medføl- gende splitter.
B

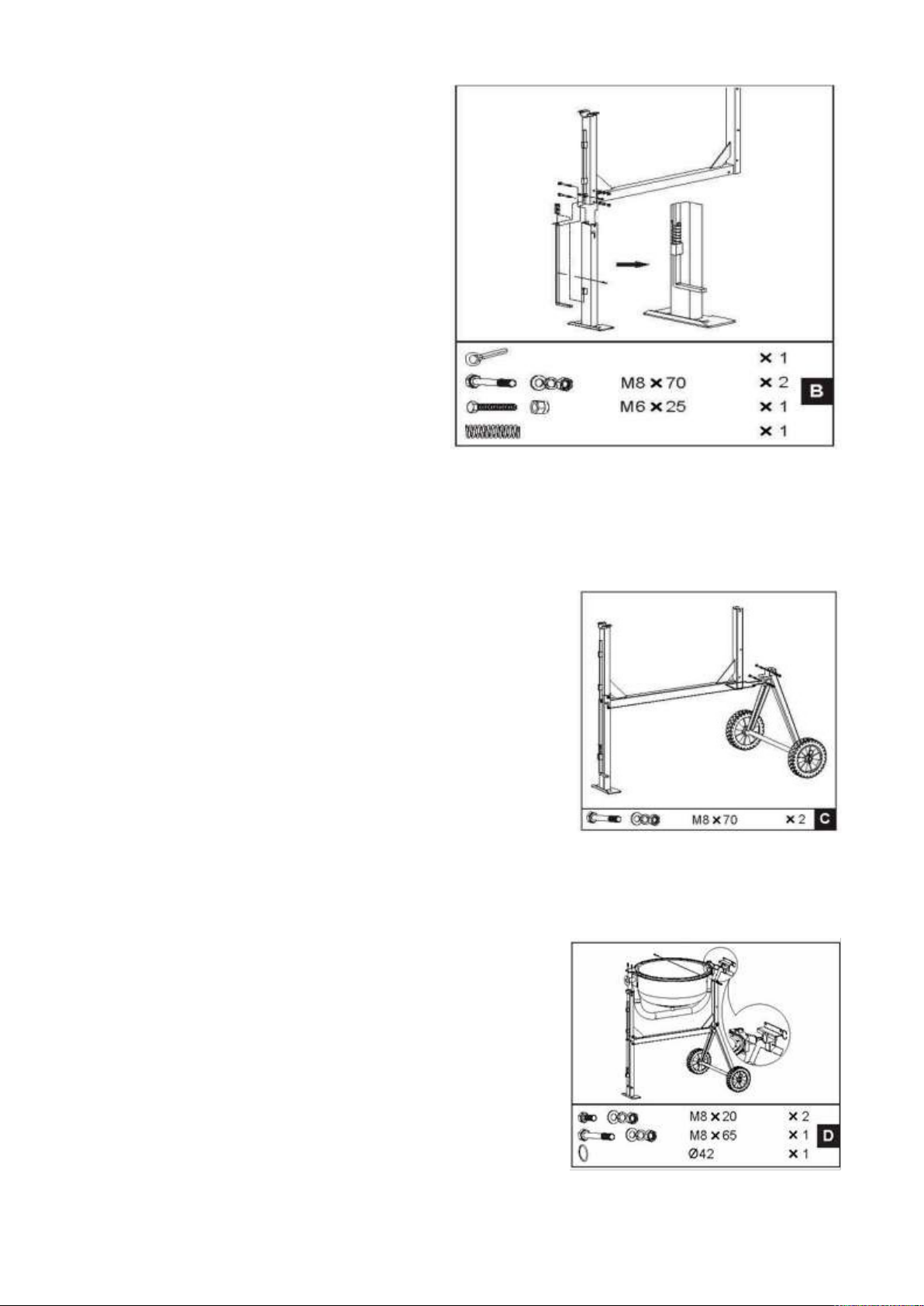

Med rammen liggende monteres nu støttebenet og
spændes med de med- følgende 8x70 bolte.
Låsepalen til tromlen skubbes ind i styrerillen og
sættes sammen med forlænger.
Husk at sætte fjederen på og sikre denne med
splitten.
C
Vend nu rammen om og sæt hjulene på. Husk at
spænde alle bolte.

5 MAN 9018936 DK V3
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tlf: 70212626 DK-6600 Vejen e-mail: [e-mail]
D

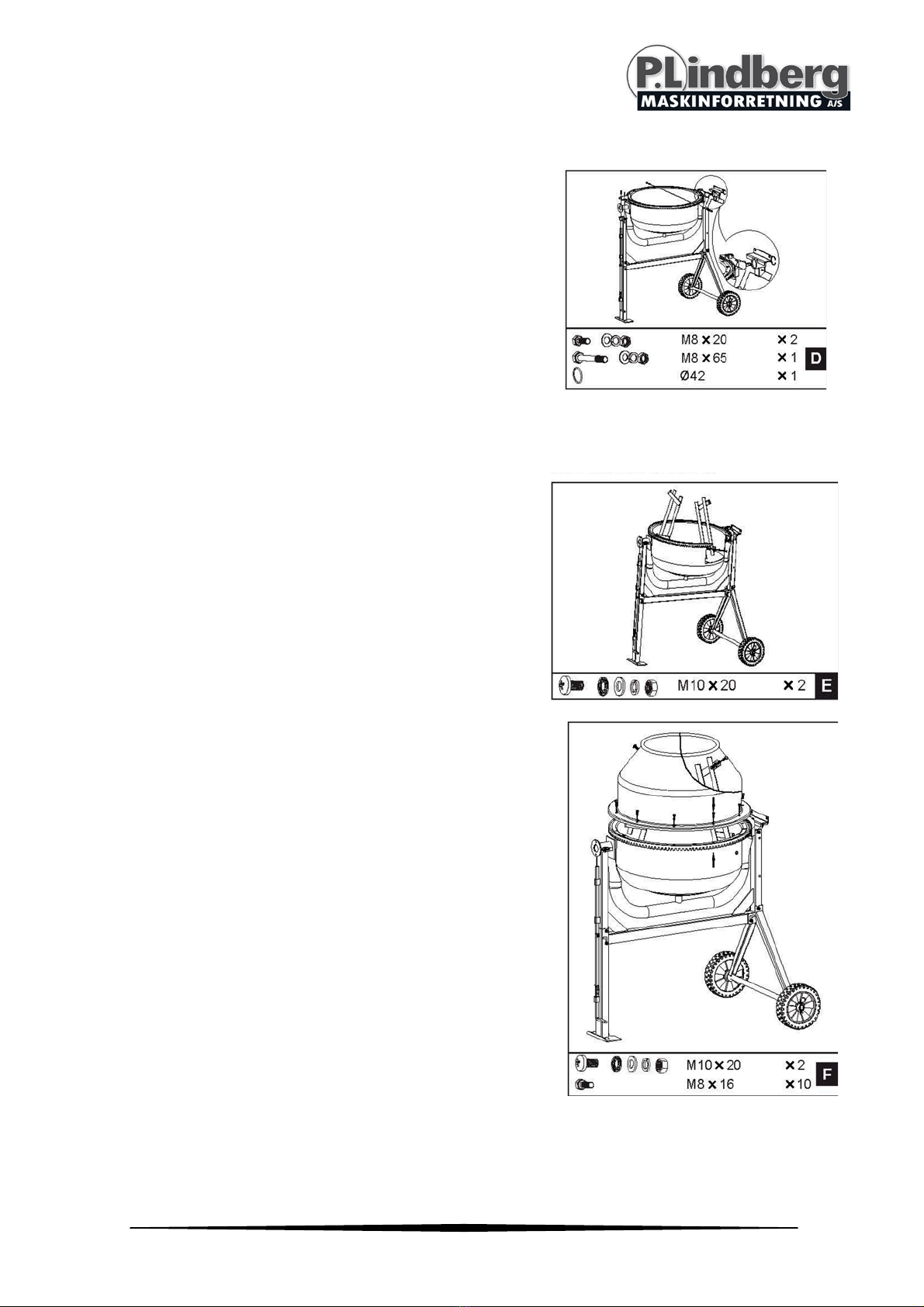

Skub lejet på tromleakslen på motor- siden, og sikre
denne med spiralringen Ø: 42mm. Forsigtig sættes
den underste del af tromlen nu på under- stellet.
Vær opmærksom på, at lejet glider ned i understellet.
Sæt leje- overfaldet på (modsat motorsiden) og
spænd disse løst. Stik nu bol- tene ind i lejet på
motorsiden. Det kan være nødvendig lige at stikke en
skruetrækker ind i hullerne for at centrere hullerne.
Spænd alle bolte.
E
Vend tromlen med åbningen opad og
sæt mixerbladene løst i. Vær opmærksom på
omløbsretningen (pile på tromlen).
Ved tvivl så læg overtromlen løst på. Vær
opmærksom på, at der skal monteres fiberskiver
imellem boltene, der holder mixerbladene fast, så
der ikke løber vand ud.
F
Overdelen af tromlen monteres ved at
placere de 2 dele over hinanden lige ud
for bolthullerne og mixerbladene.

6 MAN 9018936 DK V3
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tlf: 70212626 DK-6600 Vejen e-mail: [e-mail]
G
Tilthjulet monteres med 2 bolte. Vær
opmærksom på at trykke låsepalen ned
og derefter sætte hjulet i hak.
H
Motoren sættes på til sidst, se efter at
det flade stykke på tromleakslen passer
over med den flade side på motoren.
Når disse passer overens skubbes
motoren ind over. Akslen og holderen skal
sidde lige ud for hullet.

7 MAN 9018936 DK V3
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tlf: 70212626 DK-6600 Vejen e-mail: [e-mail]
I

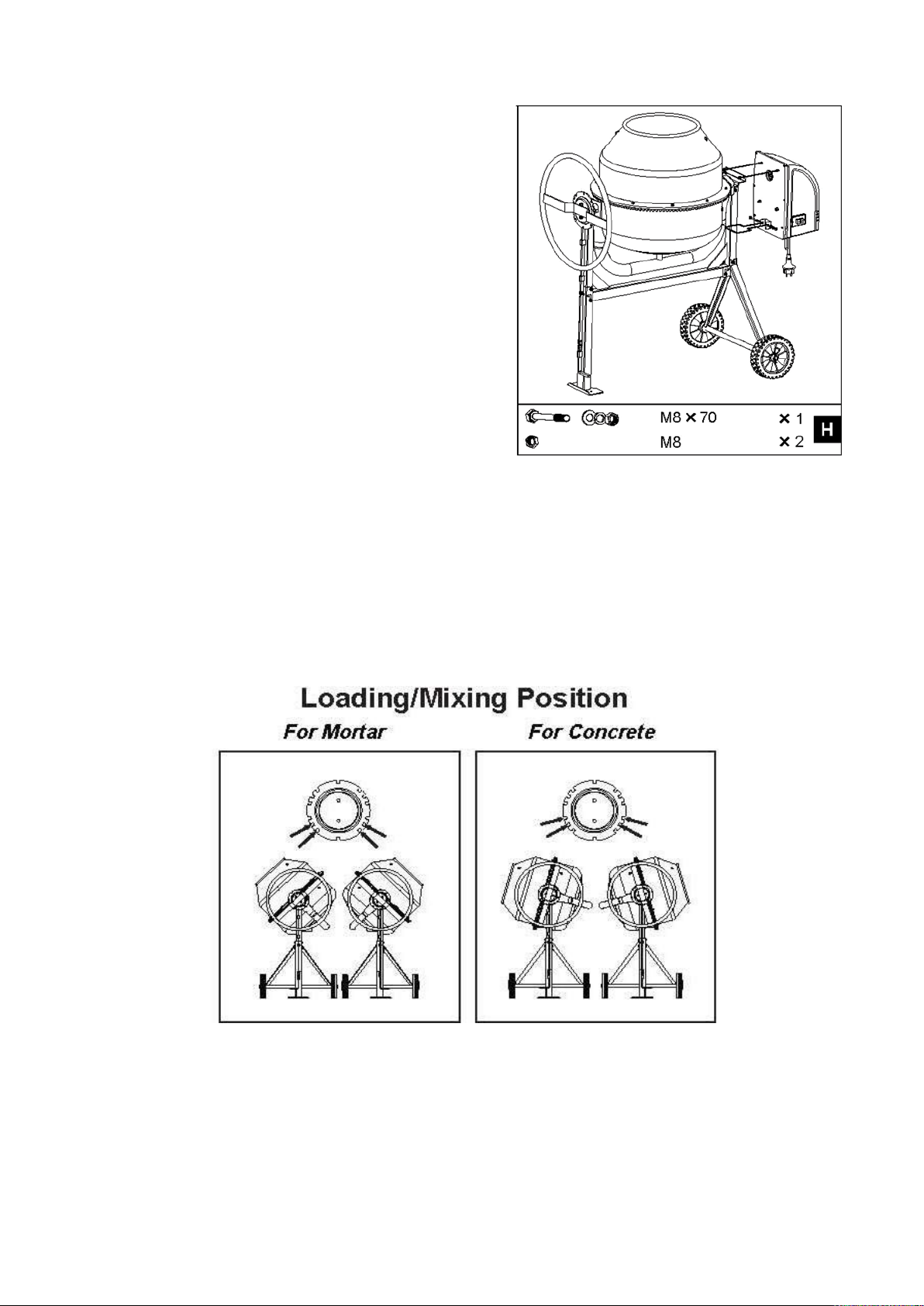

Tiltning af tromlen foregår ved at træde på fodpedalen.
OBS hold fast i tippehjulet. For at aflaste låsesystemet er det en fordel at dreje en
smule på hjulet, så låsepalen lettere udløses. Vær sikker på, at låsepalen er i hak før
hjulet slippes. Herunder vises også nogle positioner der anbefales for blanding af
mørtel og beton.
J

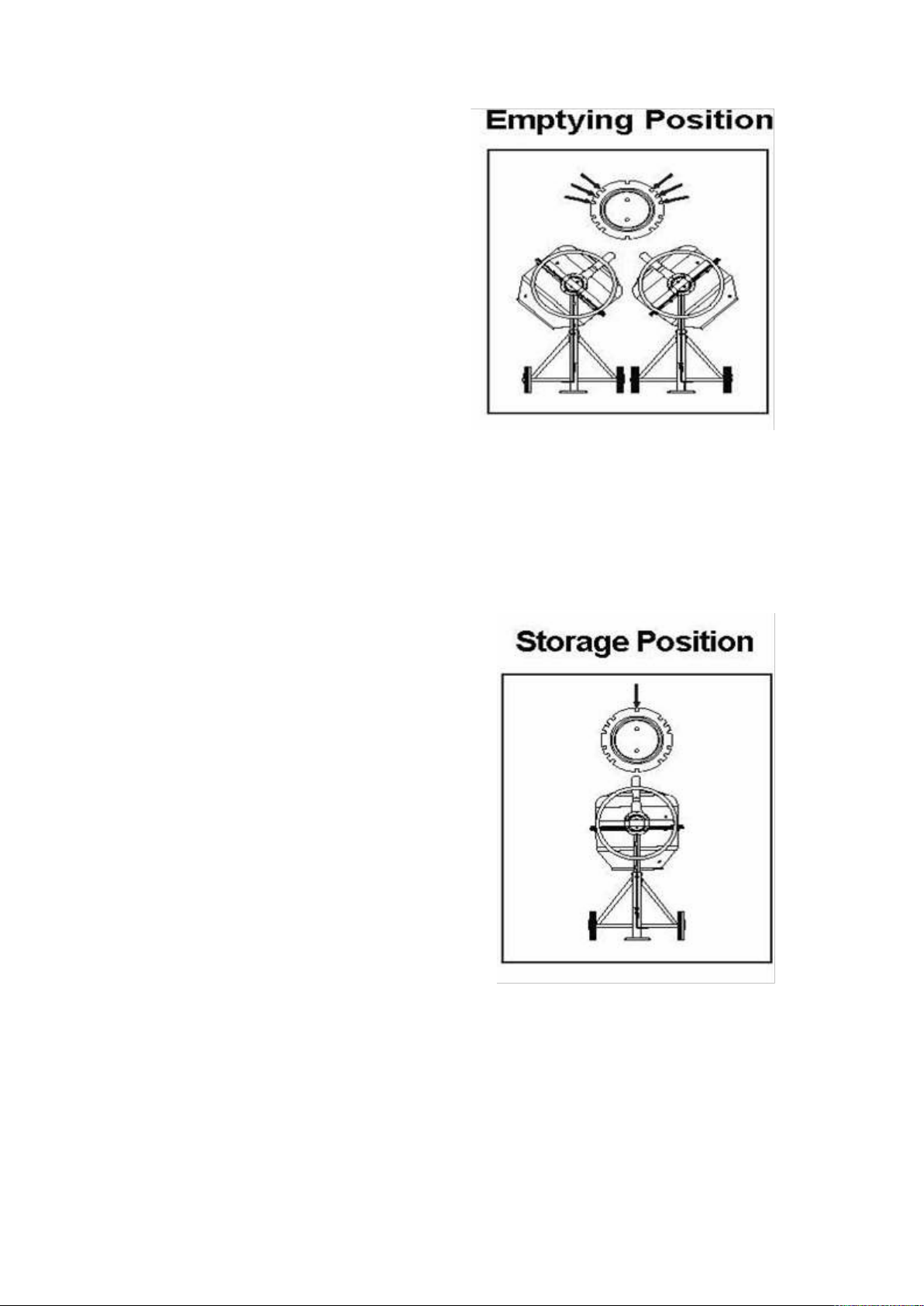

Tømningspositioner

8 MAN 9018936 DK V3
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tlf: 70212626 DK-6600 Vejen e-mail: [e-mail]
K

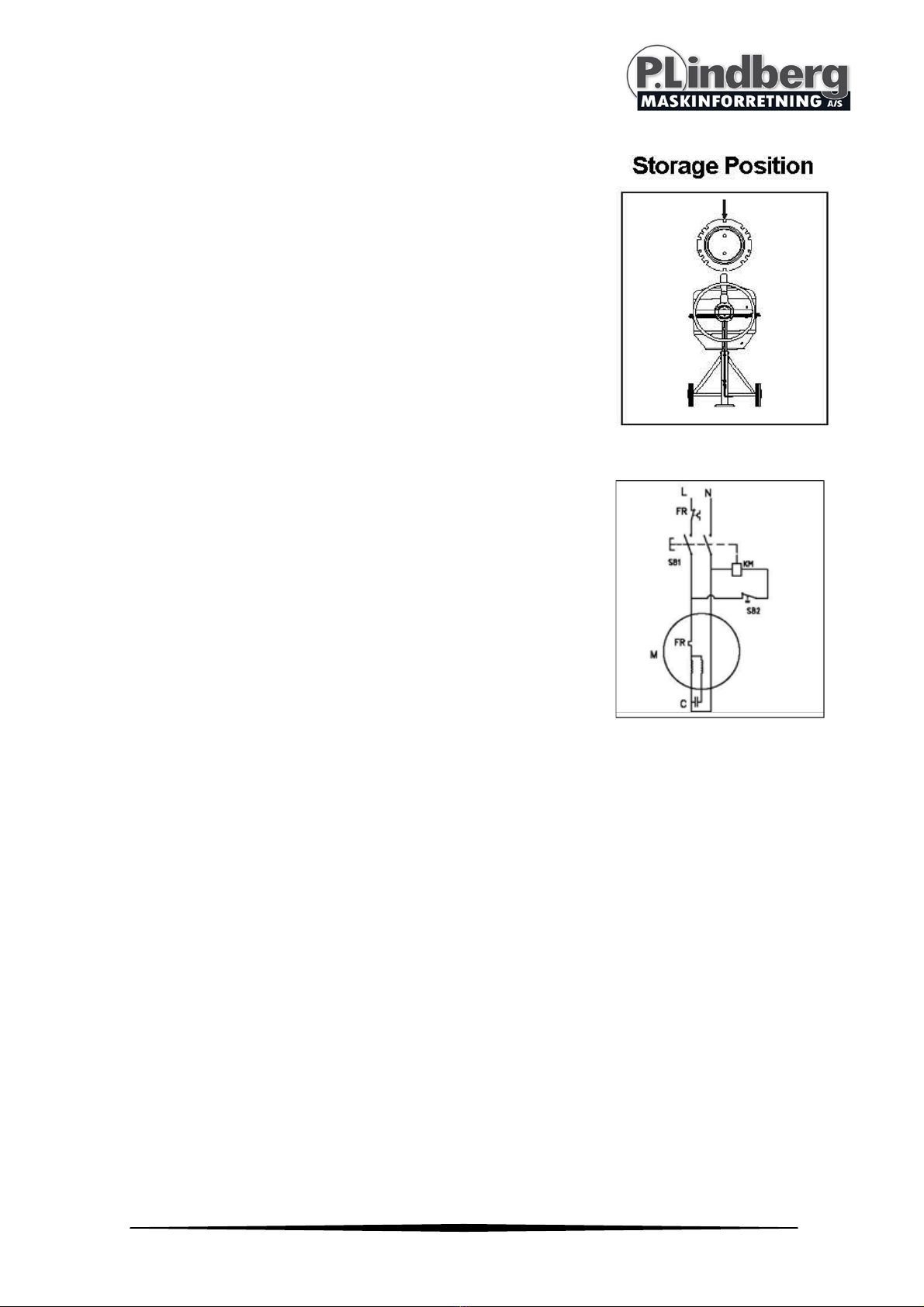

Opbevaring af cementblanderen skal ske med
åbningen af tromlen nedad. Hele maskinen skal
selvfølgelig være i rengjort tilstand. Det er også en
fordel at indsmøre tromlen i olie, dette letter
rengøringen næste gang maskinen skal i brug.
Tekniske data
Modeltype Cementblander
Motor 220V
Tromle kapacitet 180 Liter
Tromlehastighed 29,5 Omdr./min.
Vægt 74 Kg

9 MAN 9018936 DK V3
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tlf: 70212626 DK-6600 Vejen e-mail: [e-mail]

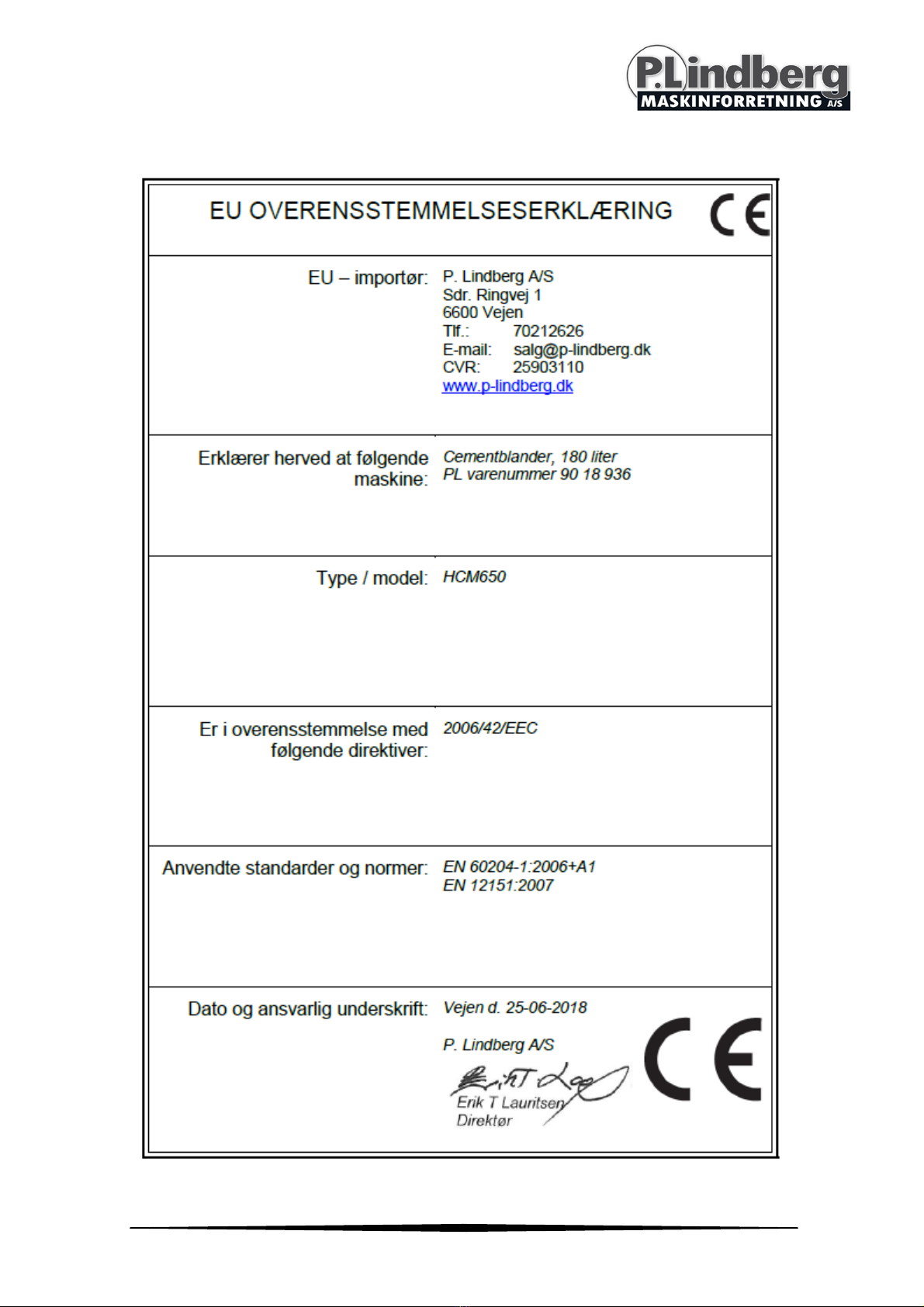

EU Overensstemmelseserklæring
Vi forbeholder os ret til uden foregående varsel at ændre de tekniske parametre og specifikationer for dette produkt.

P. Lindberg
Tel. [phone]
1
Myrangatan 4
745 37 Enköping
MAN 9018936 SE V3
www.p-
lindberg.se
e-mail: order@p-
lindberg.se
S
Original
Bruksanvisning
Art. 9018936
Cementblandare 180 L

P. Lindberg
Tel. [phone]
2
Myrangatan 4
745 37 Enköping
MAN 9018936 SE V3
www.p-
lindberg.se
e-mail: order@p-
lindberg.se
Cementblandare – art. 9018936
Beskrivning: I kraftig hantverkskvalitet med massiva hjul. Extra starka mixarblad.
Dubbelisolerad, klass 2-skydd, IP45D. Med inbyggd termosäkring.
Användingsområde: Cementblandaren är konstruerad för att blanda grus, sand och
vatten. Betongblandaren får ej byggas om eller användas till blandning av andra
kemiska produkter än ovanstående. Betongblandaren är ej konstruerad för
professionellt bruk.
Avsed använding: Får bara användas som bruksanvisningen anger – all annan
användning anses som felaktig.
Inledning:
Denna manual innehåller viktig information om maskinens användning
och dess säkerhetsrisker. Läs manualen före användning.
Innehåll
Säkerhetsföreskrifter.................................................................................................................................... 3
Montering........................................................................................................................................................ 4
Tekniska data ................................................................................................................................................. 9
EU försäkran om överensstämmelse...................................................................................................... 10

P. Lindberg
Tel. [phone]
3
Myrangatan 4
745 37 Enköping
MAN 9018936 SE V3
www.p-
lindberg.se
e-mail: order@p-
lindberg.se
Säkerhetsföreskrifter
•Använd inte maskinen om du är trött eller påverkad av medicin/alkohol.
•Städa regelbundet. Damm, avfall och bråte på en arbetsplats ökar
risken för olycka, brand och explosion.
•Håll barn och obehöriga utanför arbetsområdet.
•Se till att ha åtsittande kläder, lösa kläder kan lätt fastna i den
roterande trumman. Använd skyddsutrustning såsom andningsskydd,
skyddshandskar, hörselskydd ochskyddsglasögon.
•Kontrollera att alla maskindelar, särskilt de rörliga, är hela och sitter korrekt
monterade.
•Kontrollera att alla skydd sitter på plats och är i god funktion, anslut inte
ström till motor om inte alla skydd är på plats.
•Lämna aldrig en maskin obevakad då motorn är igång.
•Blandaren skall vara tom innan den startas, vid full trumma skall den tömmas
försiktigt.
•Vi rekommenderar användning av jordfelsbrytare. Om en
förlängningskabel används ska den kopplas till jordfelsbrytare.
•Använd enbart korrekt dimensionerade förlängningskablar med
tanke på längd och kabelarea i förhållande till uttagen
strömstyrka.
•Förläningskabel ska ej vara över 50 meter och bör vara minimum 2,5mm².
•Rengör maskinen noggrant efter användning.
•Förvara maskinen på en torr och skyddad plats, oåtkomlig för barn.

P. Lindberg
Tel. [phone]
4
Myrangatan 4
745 37 Enköping
MAN 9018936 SE V3
www.p-
lindberg.se
e-mail: order@p-
lindberg.se
Montering
Montering utförs säkrast av två personer. Använd lämpliga verktyg: skiftnyckel, U-
ringsnycklar, gummiklubba, tång och skruvmejsel.
Packa upp innehållet och kontrollera att ingen del saknas.
A) Starta med att montera hjulen på underdelsramen och fäst med de medföljande
sprintarna.

P. Lindberg
Tel. [phone]
5
Myrangatan 4
745 37 Enköping
MAN 9018936 SE V3
www.p-
lindberg.se
e-mail: order@p-
lindberg.se
B) Med ramen liggande
monteras nu stödben och
skruvas fast med medföljande
bult 8x70. Låssprinten till
trumman trycks in och
monteras Ihop med
förlängaren.
Glöm inte att montera dit
fjädern och säkra med
saxsprinten.
C) Vänd nu stativet och
montera dit hjulen.
Glöm inte att dra åt
bultar ordentligt.
D) Montera lagret på trumaxeln på motorsidan
och fäst med låsringen Ø: 42mm. Sätt
försiktigt den nedra delen av trumman i
ställningen och fixera lagret så at trumman är
centrerad. Det kan vara nödvändigt att sticka
en skruvmejsel in i hålen för att centrera
hålen. Spänn bultar.

P. Lindberg
Tel. [phone]
6
Myrangatan 4
745 37 Enköping
MAN 9018936 SE V3
www.p-
lindberg.se
e-mail: order@p-
lindberg.se
E) Vänd trumman med öppningen uppåt,
sätt mixerbladen löst i. Var uppmärksam
på omloppsriktningen (pil på trumman).
Vid tvivel så lägg övertrumman löst ovanpå.
Montera skovlarna i hålen,
tätningarna skall vara mellan
trumman och mixerblad.
F) Snurra den nedra halvan så att du har pilen
rakt framför dig.
Placera den över trumman på den nedre
trummans fals så att hålen och pilmarkering
möts. Fäst med bult och mutter.
G) Ratten monteras med 2 bultar, var
uppmärksam på att trycka ned lås och sätt
därefter hjulet på plats. OBS! Spänn inte så
hårt att det går trögt att tippa trumman.

P. Lindberg
Tel. [phone]
7
Myrangatan 4
745 37 Enköping
MAN 9018936 SE V3
www.p-
lindberg.se
e-mail: order@p-
lindberg.se
H) Motorn monteras sist, se till att det
flata stycket på trumaxeln passar över
med den flata sidan på motorn, när
dessa passar trycks motorn in över.
I) Tiltning av trumman sker genom att trampa på fotpedalen.
OBS! Håll fast i ratten. För att öppna låssystemet är det en
fördel att vrida på ratten, så att låset lättare löses ut. Var
uppmärksam på att låsanordningen är i spåret innan ratten
släpps. Här nedan så visas position för blandning av murbruk
och för blandning av betong.

P. Lindberg
Tel. [phone]
8
Myrangatan 4
745 37 Enköping
MAN 9018936 SE V3
www.p-
lindberg.se
e-mail: order@p-
lindberg.se
J) Tömningspositioner
K) Förvaring av blandare skall ske med öppningen av trumman ner,
hela maskinen ska självklart vara rengjord. Det är även en fördel att
smörja trumman med olja, detta gör rengöringen lättare nästa
gång maskinen tas i bruk. Förvara betongblandaren i ett torrt
utrymme med trummans öppning nedåt, oåtkomlig för barn och
obehöriga.
