Palazzetti Connection box Operating instructions

MANUALE DI INSTALLAZIONE USO E MANUTENZIONE
INSTALLATION, USER AND MAINTENANCE MANUAL
INSTALLATIONS, BEDIENUNGS UND WARTUNGSANLEITUNGEN
NOTICE D’INSTALLATION
MANUAL DE INSTALACIÓN, USO Y MANTENIMIENTO
CONNECTION BOX

3
Gentile cliente,
desideriamo innanzitutto ringraziarLa per la preferenza che ha voluto accordarci acquistando
il nostro prodotto e ci congratuliamo con Lei per la scelta.
PerconsentirLediutilizzarealmeglioildispositivo,lainvitiamoaseguireattentamentequanto
descritto nel presente manuale.
IT
Dear client,
congratulations on choosing a Palazzetti product.
Please read this manual carefully and follow the instructions it contains to get the best results
from your purchase.
GB
Cher Client,
Nous tenons en premier lieu à vous remercier de la préférence que vous nous avez accordé
en achetant notre produit et nous vous félicitons de votre choix.
Pour vous permettre d’utiliser au mieux votre dispositif, veuillez suivre attentivement les
instructions décrites dans cette notice.
F
Estimado cliente:
Ante todo, deseamos agradecerle la compra de nuestro producto. Felicitaciones por su
elección.
Para garantizarle el mejor uso del dispositivo, le invitamos a seguir detenidamente las
instrucciones de este manual.
ES
Sehr geehrter Kunde!
Wir möchten Ihnen dafür danken, dass Sie sich für unser Produkt entschieden haben und
gratulieren Ihnen zu dieser Wahl.
Damit Sie das Gerät bestmöglich verwenden können, bitten wir Sie, die in diesem Handbuch
enthaltenen Empfehlungen und Vorschriften sorgfältig zu lesen und diese zu befolgen.
DE
3

4
1
23*
65* 4*
4

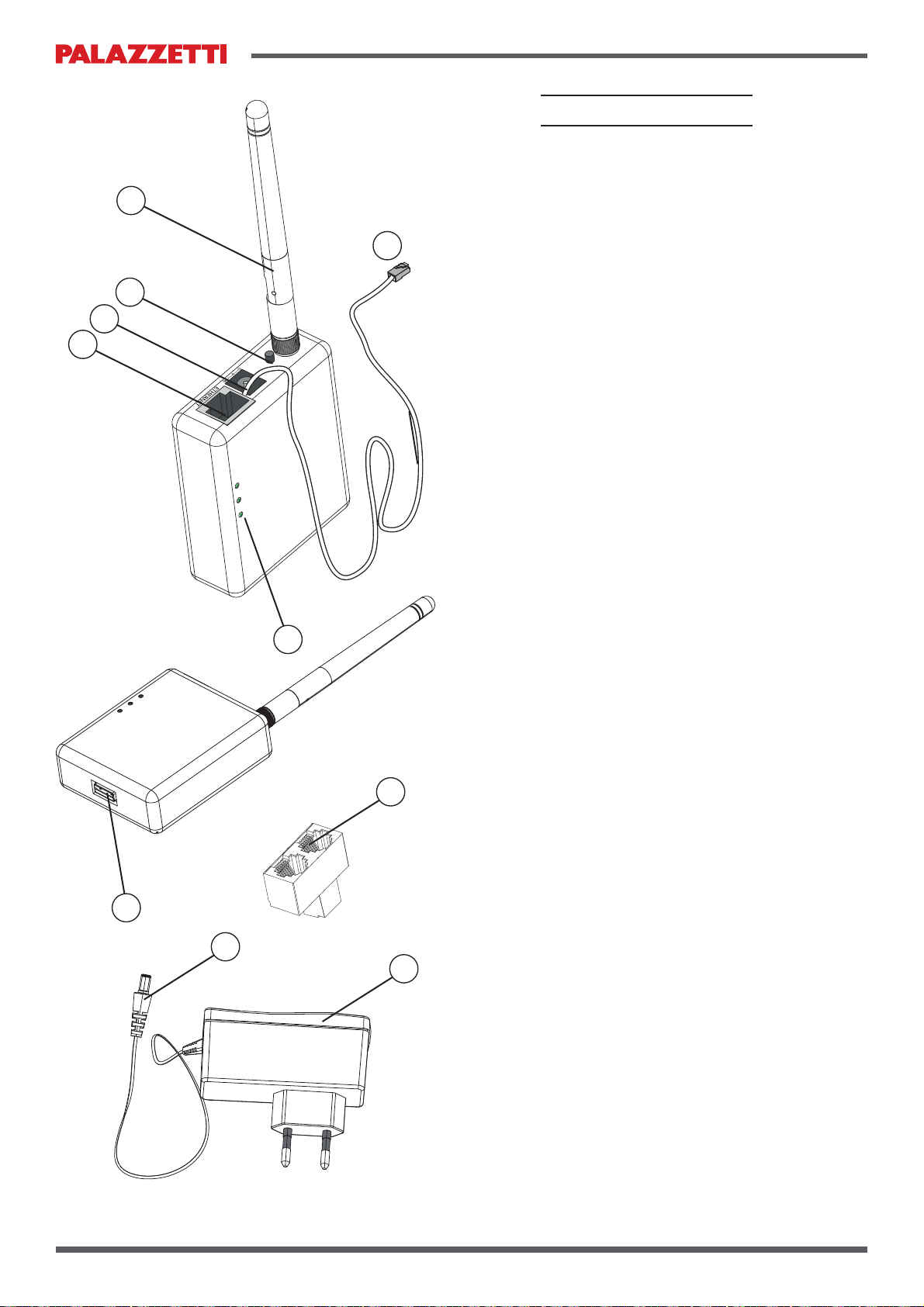

Contenuto della confezione
1. Connection box
2. Alimentatore
3. Cavetto m/m RJ11 (*solo nelle confezioni non fornite di serie con la stufa)
4. Cavetto m RJ11- f MODU2 4pin (*solo nelle confezioni non fornite di serie con la stufa)
5. Splitter tre f RJ11 (*solo nelle confezioni non fornite di serie con la stufa)
6. Velcro
f= femmina
m= maschio

55
ITALIANO
1 PREMESSA
GENERALE
Le apparecchiature PALAZZETTI sono
costruite e collaudate seguendo le prescrizioni
di sicurezza indicate nelle direttive europee di
riferimento.
Lastampa,latraduzioneela riproduzione anche
parziale del presente manuale s’intendono
vincolate dall’autorizzazione PALAZZETTI.
Le informazioni tecniche, le rappresentazioni
JUD¿FKH H OH VSHFL¿FKH SUHVHQWL LQ TXHVWR
manuale non sono divulgabili.
Non operare se non si sono ben comprese tutte
le notizie riportate nel manuale; in caso di dubbi
richiedere sempre la consulenza o l’intervento
di personale specializzato PALAZZETTI.
3$/$==(77, VL ULVHUYD LO GLULWWR GL PRGL¿FDUH
VSHFL¿FKH H FDUDWWHULVWLFKH WHFQLFKH HR
funzionali del dispositivo in qualsiasi momento
senza darne preavviso.
1.1 SIMBOLOGIA
Nel presente manuale i punti di rilevante
importanza sono evidenziati dalla seguente
simbologia:
INDICAZIONE:Indicazioniconcernenti il corretto
utilizzo del dispositivo e le responsabilità dei
preposti.
ATTENZIONE: Punto nel quale viene espressa
una nota di particolare rilevanza.
PERICOLO: Viene espressa un’importante nota
di comportamento per la prevenzione di infortuni
o danni materiali.
1.2 DESTINAZIONE D’USO
Il “connection box” è un dispositivo che consente
di interfacciare una stufa a pellet Palazzetti, ad
un dispositivo di telefonia mobile o ad una rete
internet.
E’ possibile utilizzare il connection box
esclusivamente utilizzando l’apposita
applicazioneperdispositivimobili“PALAZZETTI”
disponibile sui rispettivi store.
Il “connection box” può essere utilizzato solo in
abbinamento ai modelli di stufa predisposti.
L’apparecchio non è destinato ad essere usato
da persone (bambini compresi) le cui capacità
¿VLFKHVHQVRULDOLRPHQWDOLVLDQRULGRWWHRSSXUH
con mancanza di esperienza o di conoscenza,
D PHQR FKH HVVH DEELDQR SRWXWR EHQH¿FLDUH
attraverso l’intermediazione di una persona
responsabile della loro sicurezza, di una
sorveglianza o di istruzioni riguardanti l’uso
dell’apparecchio.
La destinazione d’uso sopra riportata è l’unica
ammessa dal costruttore: non utilizzare il
dispositivoin disaccordoconleindicazioni fornite.
2 AVVERTENZE PER
LA SICUREZZA
Osservare le prescrizioni indicate nel presente
manuale.
L’utilizzatore deve ottemperare a tutti i
regolamenti di sicurezza locali, nazionale ed
europei.
Noneffettuarecollegamentielettricivolanticoncavi
provvisori o non isolati.
9HUL¿FDUH FKH OD PHVVD D WHUUD GHOO¶LPSLDQWR
HOHWWULFRVLDHI¿FLHQWH
Prima di avviare le fasi di montaggio o di
smontaggio del dispositivo, è necessario
ottemperare alle precauzioni di sicurezza
previste per legge ed in particolare a:
A) non operare in condizioni avverse;
B) operare in perfette condizioni psicofisiche
H YHUL¿FDUH FKH L GLVSRVLWLYL DQWLQIRUWXQLVWLFL
individuali e personali, siano integri e
perfettamente funzionanti;
C) indossare i guanti antinfortunistici;
D) indossare scarpe antinfortunistiche;
E) usufruirediutensilimunitidiisolamentoelettrico;
F) accertarsi che l’area interessata alle fasi
di montaggio e di smontaggio sia libera da
ostacoli.
Toglierel’alimentazioneelettricaprimadiintervenire
su parti elettriche, elettroniche e connettori.

6
A
B
C
D
E
F
G
H
IJ
Fig. 3.1
6
3 DESCRIZIONE
Il connection box viene fornito di tutto il
necessario per essere collegato ad una stufa a
pellet Palazzetti predisposta.
'HVFUL]LRQHGHJOLHOHPHQWLSULQFLSDOL¿J
A. Antenna snodata
B. Pulsante di reset
C. Connettore per l’alimentatore
D. Connettore per cavo di rete Ethernet
E. Led di stato
F. Connettore RJ11
G. Porta USB
H. Splitter
I. Spinotto di alimentazione
J. Alimentatore

7
(a)
(b)
Fig. 4.3
Fig. 4.1
Fig. 4.2
7
ITALIANO
4 INSTALLAZIONE
L’installazione del connection box consta dei
seguenti semplici passaggi:
 montaggio dell’antenna sul connection box
$77(1=,21($YYLWDUHO¶DQWHQQDEHQH¿QR
D¿QHFRUVD
 collegamento del dispositivo alla stufa
Palazzetti
 ¿VVDJJLRGHOFRQQHFWLRQER[DOODVWXID
 alimentazione del connection box.

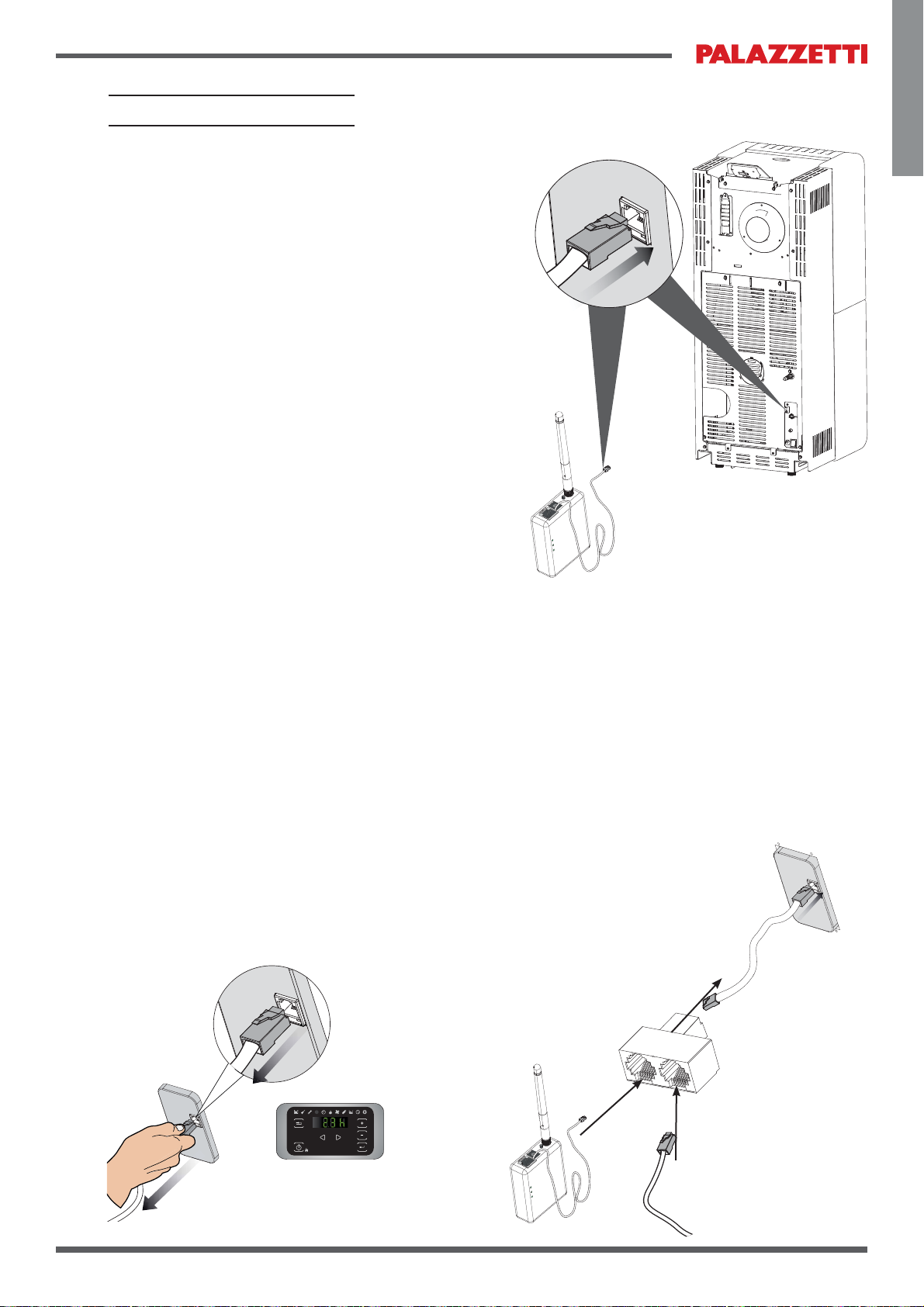

4.1 COLLEGAMENTO ALLA STUFA
Il collegamento del connection box alla stufa
può avvenire in modo diverso in base al modello
di stufa in possesso.
4.1.1 Stufe a pellet già predisposte di fabbrica
Se la stufa a pellet in possesso presenta già una
porta RJ11 femmina libera, vuole dire che è già
predisposta per ospitare il connection box. Sarà
TXLQGL VXI¿FLHQWH FROOHJDUH LO FRQQHWWRUH 5-
GHOFRQQHFWLRQER[DOODVWXID¿J
In questo caso non sarà necessario utilizzare lo
splitter fornito in dotazione con la confezione.
4.1.2 Installazione attraverso pannello comandi
con connettore RJ11
Per tutte le stufe a pellet non predisposte e
che prevedono un pannello di comando con
FRQQHWWRUHSRVWHULRUHGLWLSR5-¿J
 Assicurarsi che la stufa sia spenta e senza
alimentazione
 Scollegare il connettore RJ11 dal retro del
SDQQHOORFRPDQGLGHOODVWXID¿J
 Collegare lo splitter al pannello comandi
della stufa attraverso il cavetto RJ11
0DVFKLR0DVFKLR¿JD
 Collegare il cavetto precedentemente
staccato dal pannello comandi e quello del
FRQQHFWLRQER[DOORVSOLWWHU¿JE

8
Fig. 4.5
Fig. 4.4
8

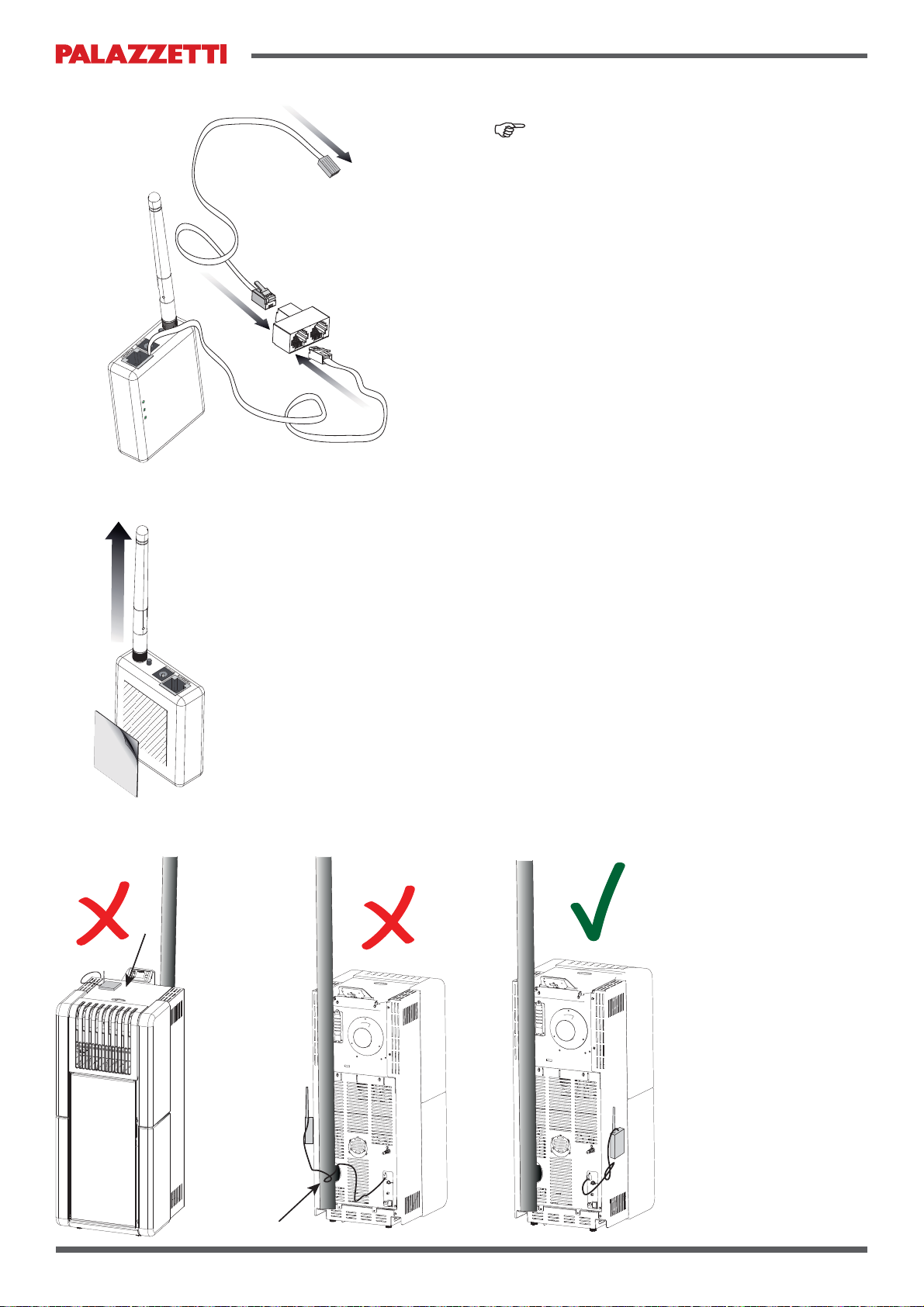

4.1.3 Installazione attraverso connettore Modu2 a
quattro poli
Questainstallazionedeveesserenecessariamente
effettuata da personale specializzato Palazzetti.
Per tutte le stufe a pellet Palazzetti non
predisposte e che non prevedono un pannello
di comando con connettore posteriore di tipo
RJ11, è necessario effettuare il collegamento
del connection box direttamente sulla scheda
elettronica della stufa.
Collegamento:
 Assicurarsi che la stufa sia spenta e senza
alimentazione
 &ROOHJDUHORVSOLWWHU¿JDO&RQQHFWLRQ
Box e al cavetto M/RJ11- F/MODU2 4pin.
 Collegare il cavetto MODU2 4 pin al relativo
connettore sulla scheda elettronica della
stufa.
4.2 FISSAGGIO DEL CONNECTION BOX
ALLA STUFA
,O¿VVDJJLRGHOFRQQHFWLRQER[DOODVWXIDDYYLHQH
applicando alla stufa e al connection box il
velcro biadesivo in dotazione.
 individuare, sul retro della stufa, una
posizione fredda, tale da non generare
interferenza nelle eventuali operazioni di
manutenzione, e al corretto funzionamento
della stufa
 applicareilvelcroalleduepartieposizionare
il connection box assicurandosi che
l’antenna di quest’ultimo sia rivolta verso
O¶DOWR¿J
 YHUL¿FDUHFKHHYHQWXDOLFDYLYRODQWLYHQJDQR
¿VVDWLDOSDQQHOORSRVWHULRUHGHOODVWXIDFRQ
una fascetta.

9
Fig. 4.6
9
ITALIANO
4.3 ALIMENTAZIONE DEL CONNECTION
BOX
 Collegare lo spinotto dell’alimentatore al
connettore d’alimentazione del connection
box
 inserire l’alimentatore in una presa elettrica
¿J
 dare alimentazione alla stufa
i
RESET DEL CONNECTION BOX
Il connection box è dotato di tasto di reset, che
l’utente può usare nel momento in cui vuole
riportare il dispositivo alle impostazioni di
fabbrica.
Utilizzo:
 Scollegare l’alimentazione dal connection
box
 premere il pulsante di reset e
contemporaneamente collegare
l’alimentazione senza rilasciare il tasto
 mantenere premuto per 30 secondi il tasto
di reset.
Per utilizzare il Connection Box è
necessario installare sul proprio
dispositivo mobile l’apposita app
“PALAZZETTI”, disponibile sullo store
del proprio dispositivo.
Per essere informato sulla data di
disponibilità dell’applicazione, per il
proprio sistema operativo, è possibile
registrarsi al seguente indirizzo:
http://app.palazzetti.it

10
23*
65* 4*
1
10

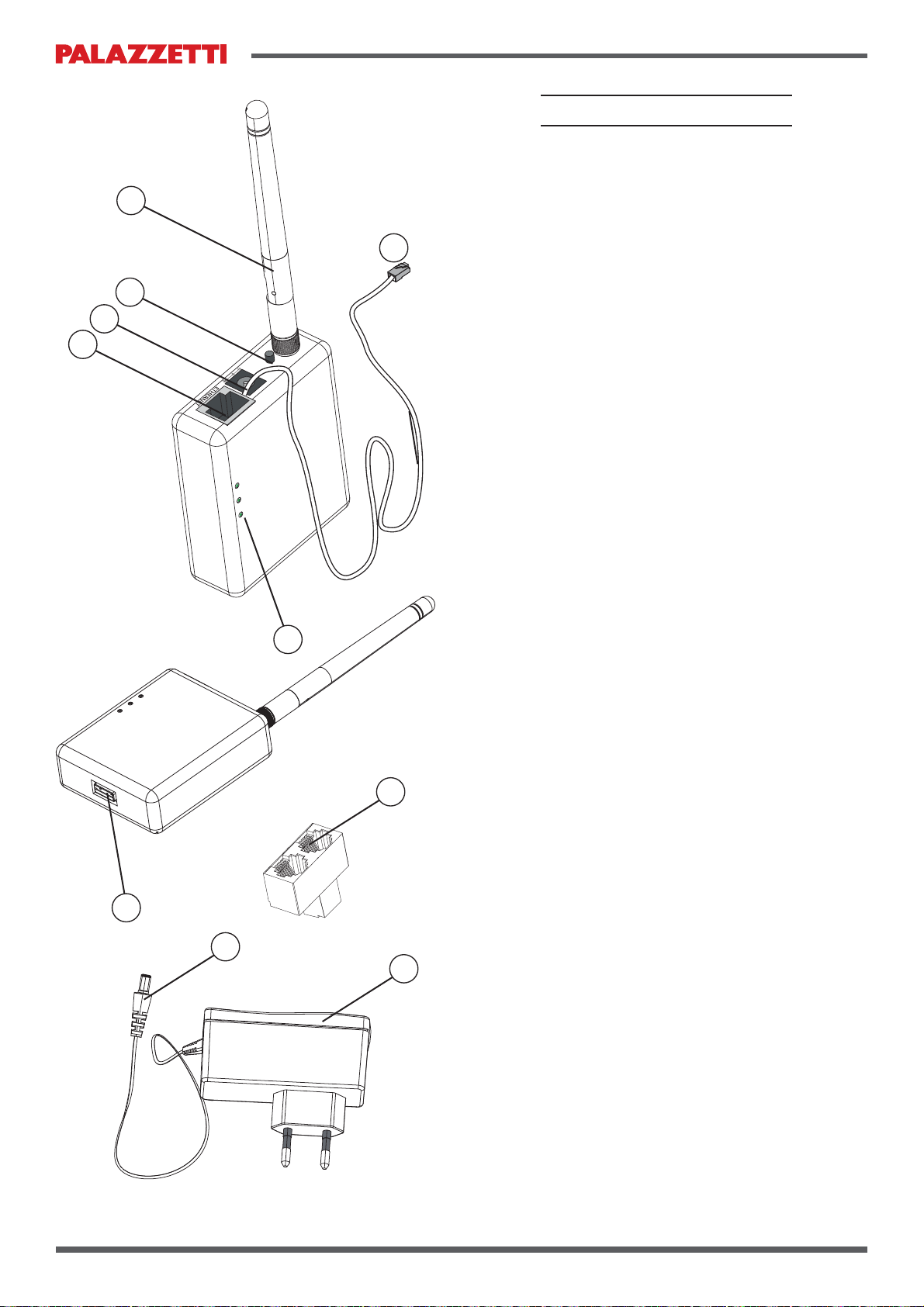

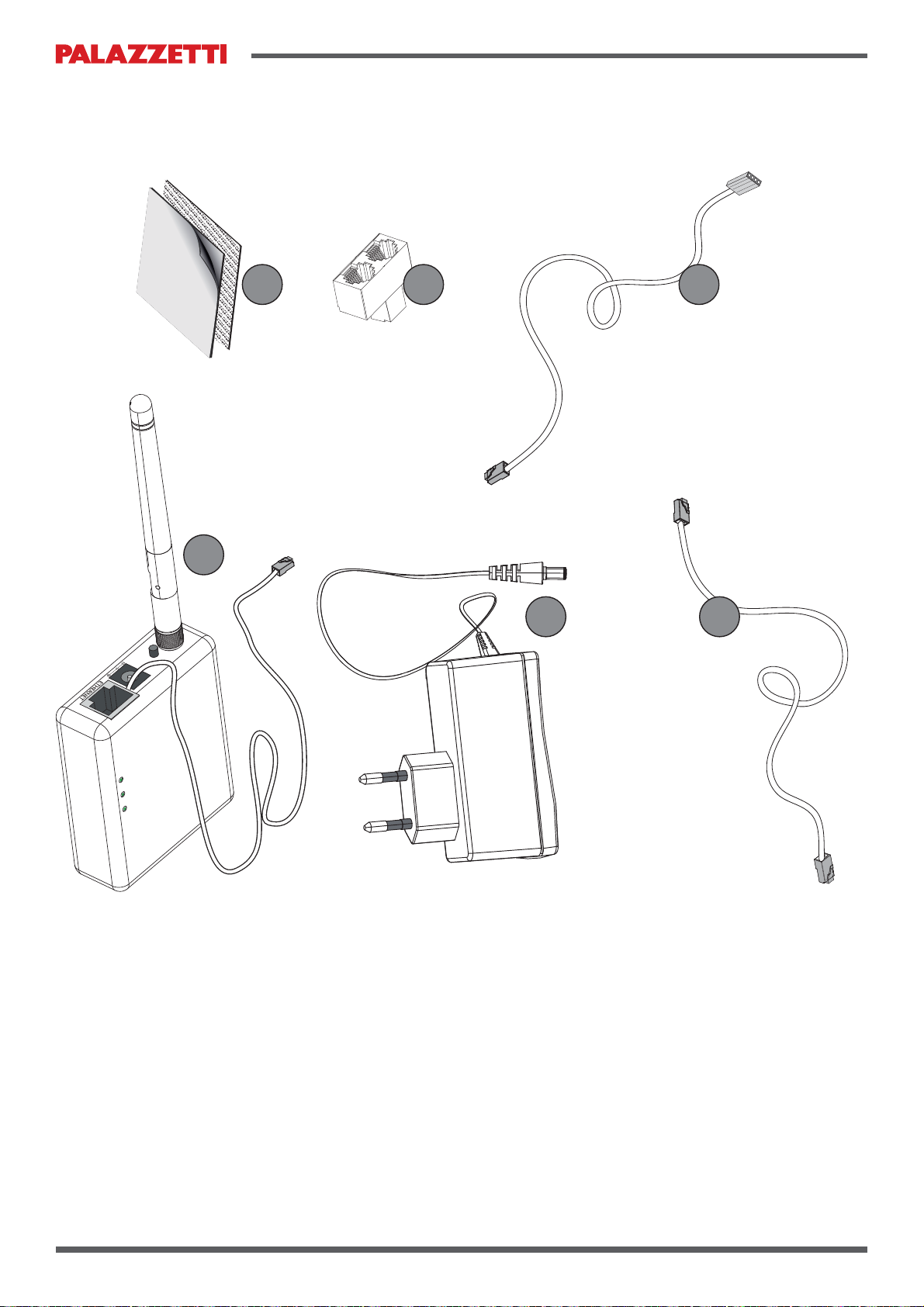

Contents of package
1. Connection box
2. Power supply
3. RJ11 male/male cable (*only packages not supplied as standard equipment with the stove)
4. RJ11 male / MODU2 4pin female cable (*only packages not supplied as standard equipment with the
stove)
5. RJ11 triple female splitter (*only packages not supplied as standard equipment with the stove)
6. Velcro
f= female
m= male

1111
ENGLISH
1 GENERAL
PREAMBLE
PALAZZETTI equipment is manufactured and
tested in conformity with the safety standards
indicated in the applicable European directives.
Any printing, translation and reproduction -
even in part - of this manual must be authorised
by PALAZZETTI. The technical information,
GUDZLQJV DQG VSHFL¿FDWLRQV FRQWDLQHG LQ WKLV
PDQXDODUHFRQ¿GHQWLDO
Do not operate the product unless you have
fully understood the contents of this manual; in
case of doubt, always contact PALAZZETTI for
further information or service.
PALAZZETTI reserves the right to modify
WKH VSHFL¿FDWLRQV DQG WHFKQLFDOIXQFWLRQDO
characteristics of the product at any time,
without prior notice.
1.1 SYMBOLS USED
The following symbols are used throughout this
manual to highlight important points:
INSTRUCTION: Information about the correct
use of the appliance and the responsibilities of
operators.
CAUTION:Indicatesan aspect deserving special
attention.
DANGER: Indicates an important behaviour rule
for preventing injuries or damage to objects.
1.2 INTENDED USE
The connection box is a device for interfacing a
Palazzetti pellet stove to a cellular phone or the
internet.
You can use the Connection Box on your mobile
device just by installing the appropriate app
“PALAZZETTI”, available on the store of your
device.
The connection box may only be used with
compatible stoves.
The appliance is not intended for use by people
(including children) with reduced physical,
VHQVRU\RUPHQWDODELOLWLHVRUZKRODFNVXI¿FLHQW
experience or knowledge, unless they are
adequately supervised or instructed on the
appliance’s use by a person responsible for their
safety.
Theaboveintended use is the onlyonepermitted
by the manufacturer: do not use the product for
DQ\ RWKHU SXUSRVH WKDQ WKDW VSHFL¿HG LQ WKHVH
instructions.
2 SAFETY
PRECAUTIONS
Observe the instructions contained in this
manual.
The user must comply with all relevant local,
national and international safety regulations.
Do not make any electrical connections using
temporary or uninsulated cables.
Verify thattheelectricalsystem’searthing device
ZRUNVHI¿FLHQWO\
Prior to assembling or dismantling the product,
the installer must observe the safety precautions
VSHFL¿HGE\WKHODZDQGLQSDUWLFXODUPXVW
A) refrain from working in adverse conditions;
B) work in perfectly sound psycho-physical
conditions and check that his personal
protective equipment is intact and in good
working order;
C) wear protective gloves;
D) wear safety shoes;
E) use electrically insulated tools;
F) ascertainthattheareainwhichthe assembly
and dismantling are to be done is free of
obstacles.
Disconnect the power supply before working on
electrical or electronic parts and connectors.

12
A
B
C
D
E
F
G
H
IJ
Fig. 3.1
12
3 DESCRIPTION
The connection box is supplied with all
equipment required for connection to a
compatible Palazzetti pellet stove.
Descriptionofmaincomponentsandassemblies
¿J
A. Articulated antenna
B. Reset button
C. Power socket
D. Ethernet cable socket
E. Status led
F. RJ11 socket
G. USB port
H. Splitter
I. Power plug
J. Power supply

13
(a)
(b)
Fig. 4.3
Fig. 4.1
Fig. 4.2
13
ENGLISH
4 INSTALLATION
Toinstalltheconnectionbox, proceedas follows:
 ¿W WKH DQWHQQD WR WKH FRQQHFWLRQ ER[
CAUTION! Make sure the antenna is fully
screwed in.
 hook the device up to the Palazzetti stove
 secure the connection box to the stove
 power up the connection box.
4.1 HOOKUP TO STOVE
The type of hookup depends on the stove in
question.
4.1.1 3HOOHWVWRYHVFRQ¿JXUHGLQWKHIDFWRU\
If your pellet stove has already has a free
female RJ11 socket, it is ready to hook up to
the connection box. You need only connect the
connection box’s RJ11 connector to the stove
¿J
In this case, there is no need to use the splitter
included in the kit.
4.1.2 Installation via control panel with RJ11
connector
)RU DOO SHOOHW VWRYHV QRW FRQ¿JXUHG IRU WKH
hookup, but which have a control panel with an
5-VRFNHWRQWKHEDFN¿J
 Make sure the stove is out and switched off
 Disconnect the RJ11 connector from the
EDFNRIWKHVWRYH¶VFRQWUROSDQHO¿J
 Connect the splitter to the stove’s control
SDQHOXVLQJWKHPDOHPDOH5-FDEOH¿J
4.3a).
 Connect the cable you disconnected from
the control panel and that of the connection
ER[WRWKHVSOLWWHU¿JE

14
Fig. 4.5
Fig. 4.4
14
4.1.3 Installation using Modu2 4p connector
This type of installation may only be done by a
Palazzetti technician.
For all Palazzetti stoves which are not pre-
FRQ¿JXUHG IRU WKH KRRNXS DQG ZKLFK DUH QRW
¿WWHGZLWKDFRQWUROSDQHOZLWK5-FRQQHFWRURQ
its back, the connection box must be connected
directly to the stove’s electronics.
Hookup:
 Make sure the stove is out and switched off
 &RQQHFW WKH VSOLWWHU ¿J  WR WKH
connection box and the RJ11 male/MODU2
4pin female cable.
 Connect the MODU2 4 pin connector to the
appropriate connector on the stove’s PCB.
4.2 SECURING THE CONNECTION BOX
TO THE STOVE
The connection box mounts to the stove with the
included adhesive velcro strips.
 Find a cold position on the back of the stove,
which is also located so as not to get in the
way of maintenance or impede the stove’s
operation
 Stick the velcro to the connection box and
the stove itself, and position the connection
boxinsuchawaythatitsantennais directed
XSZDUGV¿J
 Secure any loose cables to the stove’s back
panel with a tie.

15
Fig. 4.6
15
ENGLISH
4.3 POWERING UP THE CONNECTION
BOX
 Connect the power supply unit’s plug to the
power socket on the connection box
 Plug the power supply unit into a mains
SRZHUVRFNHW¿J
 Power up the stove
i
RESETTING THE CONNECTION BOX
The connection box has a reset button which
restores the device’s factory settings.
Operation:
 Disconnect the connection box from its
power supply
 Press and hold down the reset button while
reconnecting the power supply
 Keep holding the reset button down for 30
seconds.
You can use the Connection Box on
your mobile device just by installing
the appropriate app “PALAZZETTI”,
available on the store of your device.
To be informed about the date of
availability of the application for your
operating system, you can register at
this URL:
http://app.palazzetti.it

16
23*
65* 4*
1
16
Verpackungsinhalt
1. Connection Box
2. Netzgerät
3. Litze m/m RJ11 (* nur bei Packungen, die nicht serienmäßig mit dem Ofen geliefert werden)
4. Litze m/m RJ11- f MODU2 4pin (* nur bei Packungen, die nicht serienmäßig mit dem Ofen geliefert werden)
5. Splitter drei f RJ11 (* nur bei Packungen, die nicht serienmäßig mit dem Ofen geliefert werden)
6. Klettverschluss
f = Buchse
m = Stecker

1717
DEUTSCH
3 ALLGEMEINES
VORWORT
Die Heizgeräte von PALAZZETTI
werden unter Befolgung der in den
europäischen Bezugsrichtlinien genannten
Sicherheitsvorschriften gebaut und geprüft.
Druck, Übersetzung und der auch
ausschnittweise Nachdruck dieses Handbuchs
sind nur nach Genehmigung von PALAZZETTI
zulässig. Die in diesem Handbuch enthaltenen
WHFKQLVFKHQ ,QIRUPDWLRQHQ JUD¿VFKHQ
'DUVWHOOXQJHQXQG6SH]L¿NDWLRQHQGUIHQQLFKW
an Dritte weitergegeben werden.
Der Ofen darf nicht bedient werden, wenn
nicht alle im Handbuch enthaltenen Angaben
verstanden wurden; bitten Sie im Zweifelsfall
immer um Rat oder fordern Sie den Eingriff von
Fachpersonal der Firma PALAZZETTI an.
PALAZZETTI behält sich das Recht vor,
6SH]L¿NDWLRQHQ XQG WHFKQLVFKH XQGRGHU
funktionelle Merkmale des Geräts jederzeit und
ohne Vorankündigung zu ändern.
3.1 SYMBOLE
IndiesemHandbuchwerdenbesonderswichtige
Stellendurchfolgende Symbole gekennzeichnet:
HINWEIS: Hinweise betreffend die korrekte
VerwendungdesGerätsunddieVerantwortlichkeit
des zuständigen Personals.
ACHTUNG: Mit diesem Symbol wird ein
besonders wichtiger Hinweis gekennzeichnet.
GEFAHR: Wichtige Anleitung zur Vermeidung
von Unfällen oder Materialschäden
3.2 BESTIMMUNGSZWECK
Die „Connection Box“ ist ein Gerät, das es
ermöglicht, einen Pelletofen von Palazzetti mit
einemMobiltelefon oder einemInternetanschluss
zu verbinden.
Um die Connection Box benutzen zu können
muss auf Ihren Smart Phone oder anderes
ähnliches Gerät wie z.B. Tablet, die dafür
vorgesehene App installiert werden. Diese wird
in den App Stores zur Verfügung stehen.
Die„Connection Box“kannnur inKombinationmit
vorgerüstetenOfenmodellenverwendetwerden.
Das Gerät darf nicht von Personen (Kinder
eingeschlossen) verwendet werden, deren
körperliche oder geistige Fähigkeiten oder
Sinnesorgane beeinträchtig sind oder die über
keine ausreichende Erfahrung oder Wissen
verfügen, sofern sie nicht von einer Person, die
fürihreSicherheitverantwortlichist,ausreichend
zum Gebrauch des Geräts angeleitet wurden.
Der oben genannte Bestimmungszweck ist der
einzige, der vom Hersteller genehmigt wird.
VerwendenSiedasGerätniemalsentgegenden
hierin enthaltenen Anweisungen.
4 SICHERHEITSHINWEISE
Die in diesem Handbuch enthaltenen
Vorschriften sind strikt zu befolgen.
Der Benutzer muss alle lokalen, nationalen und
europäischen Rechtsvorschriften zur Sicherheit
befolgen.
Führen Sie keine losen elektrischen Anschlüsse
mit provisorischen oder nicht isolierten Kabeln
durch.
Stellen Sie sicher, dass die Erdung der
elektrischen Anlage ausreichend ist.
Bevor er mit der Montage bzw. Abmontage des
Geräts beginnt, muss der Installationstechniker
die gesetzlich vorgeschriebenen
Sicherheitsmaßnahmenergreifen,insbesondere
A) darfernicht unter ungünstigen Bedingungen
arbeiten;
B) muss er in perfekter körperlich-geistiger
Verfassungseinund sich vergewissern, dass
diepersönliche Schutzausrüstung vollständig
und funktionstüchtig ist;
C) muss er Schutzhandschuhe tragen;
D) muss er Sicherheitsschuhe tragen;
E) muss er elektrisch isoliertes Werkzeug
benutzen;
F) muss er sicherstellen, dass der Bereich, in
dem die Montage- und Abmontagearbeiten
ausgeführtwerden,freivonHindernissenist.
VorEingriffenan elektrischen und elektronischen
TeilenoderSteckverbinderndieSpannungszufuhr
unterbrechen.

18
A
B
C
D
E
F
G
H
IJ
Fig. 3.1
18
5 BESCHREIBUNG
Die Connection Box ist mit allem ausgestattet,
was für den Anschluss an einen vorgerüsteten
Pelletofen von Palazzetti erforderlich ist.
Beschreibung der Hauptkomponenten (Abb.
3.1):
A. Antenne
B. Reset-Taste
C. Stecker für Netzgerät
D. Stecker für Ethernet-Netzkabel
E. Status-LED
F. RJ11-Stecker
G. USB-Buchse
H. Splitter
I. Steckerstift zur Stromversorgung
J. Netzgerät

19
(a)
(b)
Fig. 4.3
Fig. 4.1
Fig. 4.2
19
DEUTSCH
6 INSTALLATION
Die Installation der Connection Box erfordert
folgende einfache Schritte:
 MontagederAntenneaufderConnectionBox
ACHTUNG! Schrauben Sie die Antenne bis
zum Anschlag fest.
 Anschluss des Geräts an den Ofen von
Palazzetti
 Befestigung der Connection Box am Ofen
 Stromversorgung der Connection Box
6.1 ANSCHLUSS AN DEN OFEN
DerAnschluss der Connection Box an den Ofen
kann je nach Ofenmodell sehr unterschiedlich
sein.
6.1.1 Werkseitig vorgerüstete Pelletöfen
Wenn der Pelletofen bereits über eine freie
RJ11-Buchse verfügt, bedeutet dies, dass er
bereitsfürdieConnectionBoxvorgerüstetist.Es
genügt somit, den RJ11-Stecker der Connection
Box an den Ofen anzuschließen (Abb. 4.1).
In diesem Fall ist eine Verwendung der im
Lieferumfang inbegriffenen Splitter nicht
erforderlich.
6.1.2 Installation mittels Steuertafeln mit RJ11-
Stecker
Bei allen nicht vorgerüsteten Pelletöfen, die
über eine Steuertafel mit hinterem Stecker des
Typs RJ11 verfügen (Abb. 4.2):
 Vergewissern Sie sich, dass der Ofen
ausgeschaltet und vom Stromnetz getrennt
ist.
 Trennen Sie den RJ11-Stecker von der
Rückseite der Steuertafel des Ofens (Abb.
4.2).
 Schließen Sie den Splitter mittels der RJ11-
Litze (Stecker – Stecker) an die Steuertafel
des Ofens an (Abb. 4.3a).
 Schließen Sie die zuvor von der Steuertafel
getrennte Litze und jene der Connection
Box an den Splitter an (Abb. 4.3b).

20
Fig. 4.5
Fig. 4.4
20
6.1.3 Installation mittels vierpoligen Modu2-
Steckers
Diese Installation darf ausschließlich von
fachkundigem Personal von Palazzetti
durchgeführt werden.
Bei allen nicht vorgerüsteten Pelletöfen von
Palazzetti, die nicht mit einer Steuertafel mit
hinterem Stecker des Typs RJ11 ausgestattet
sind, muss der Anschluss der Connection Box
direkt an der Platine des Ofens erfolgen.
Anschluss:
 Vergewissern Sie sich, dass der Ofen
ausgeschaltet und vom Stromnetz getrennt
ist.
 Schließen Sie den Splitter (Abb. 4.4) an
die Connection Box sowie an die Litze M/
RJ11-F/MODU2 4pin an.
 Schließen Sie die Litze MODU2 4 pin an
den entsprechenden Stecker auf der Platine
des Ofens an.
6.2 BEFESTIGUNG DER CONNECTION
BOX AM OFEN
Die Befestigung der Connection Box am Ofen
erfolgt durch Anbringung des im Lieferumfang
inbegriffenen zweiseitigen Klettverschlusses am
Ofen sowie an der Connection Box.
 Ermitteln Sie auf der Rückseite des Ofens
eine kalte Stelle, sodass es bei etwaigen
Wartungsarbeiten sowie beim korrekten
Betrieb des Ofens zu keinen Interferenzen
kommt.
 Bringen Sie den Klettverschluss an
beiden Seiten an und positionieren Sie die
Connection Box so, dass die Antenne der
Box nach unten zeigt (Abb. 4.5).
 Vergewissern Sie sich, dass etwaige lose
KabelmiteinemKabelbinderanderhinteren
Tafel des Ofens befestigt werden.
