Palazzetti ECOFIRE LOLA Installation guide

ECOFIRE®
LOLA
LIBRETTO PRODOTTO
PRODUCT TECHNICAL DETAILS - MANUEL DU PRODUIT
PRODUKTHANDBUCH - DATOS TÉCNICOS DEL PRODUCTO
SERIE ERMETICHE - SEALED SELECTION- GAMME ÉTANCHE
REIHE RAUMLUFTUNABHÄNGIGER - GAMA HERMÉTICA

2ECOFIRE® LOLA - cod. 00 477 1810 - 09/2012 - Palazzetti - PN - Italy

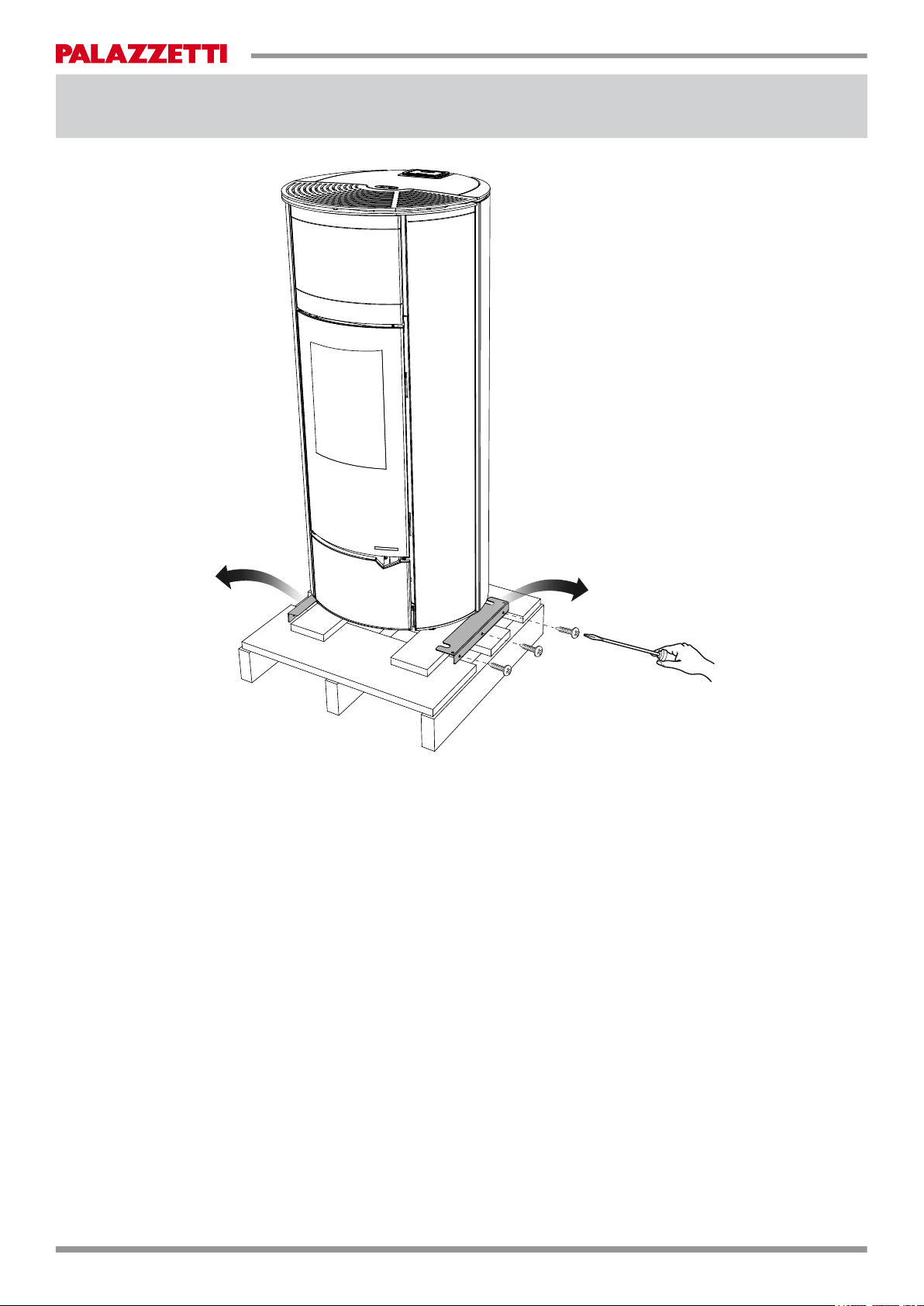

RIMOZIONE DALLA PALETTA - SCOOP REMOVAL - PELLET DEPLACEMENT
SCHAUFEL ENTFERNEN - REMOCION PALETA

ITALIANO ENGLISH FRANCAIS DEUTSCH ESPAÑOL
ACOPERCHIO
SERBATOIO PELLET LID COUVERCLE DU
RESERVOIR BEHAELTERABDECKUNG TAPA DEL TANQUE
BPORTINA FOCOLARE FIREBOX DOOR PORTE FOYER FEUERTUER PUERTA DEL HOGAR
CVETRO PORTINA GLASS PANEL VITRE PORTE GLASTUER VIDRIO PUERTA
DMANIGLIA DI APERTURA HANDLE POIGNEE HANDGRIFF MANIJA
EPORTINA INFERIORE LOWER DOOR PORTE INFERIEURE UNTERE TÜR PUERTA INFERIOR
FCASSETTO CENERE ASH DRAWER TIROIR A CENDRES ASCHENLADE CAJON DE CENIZA
GBRACIERE BURNING POT BRASIER BRENNSCHALE BRASERO
HSCHIENALE FOCOLARE BACK PLATE PLAQUE DU FOND RUECKWAND PARED POSTERIOR
HOGAR
ISERBATOIO PELLET FUEL HOPPER RESERVOIR PELLET BEHAELTER PELLET TANQUE PELLET
JDISPLAY DISPLAY TABLEAU BEDIENUNG PANEL
KTUBO DI USCITA FUMI FLUE TUYAU D’EVACUATION DES
FUMEES ABGASROHR TUBO SALIDA HUMOS
LSONDA AMBIENTE PROBE SONDE AMBIANT SONDE SONDA AMBIENTAL
MCAVO DI
ALIMENTAZIONE POWER CORD CABLE D’ ALIMENTATION SPEISEKABEL CABLE DE
ALIMENTACIÓN
NINTERRUTTORE DI
ACCENSIONE MAIN SWITCH INTERRUPTEUR GENERAL STEUERUNG DER
EINSCHALTZEITEN INTERRUPTOR
OTERMOSTATO A
RIARMO MANUALE
MANUAL SWITCH
THERMOSTAT
THERMOSTAT DE SECURITE
A REARMEMENT MANUEL
MANUELLER
TEMPERATURREGLER
TERMOSTATO
REARME MANUAL
PTUBO ARIA
COMBURENTE AIR INTAKE TUBE POUR L’AIR COMBURANT VERBRENNUNGSLUFTROHR TUBO AIRE COMBURENTE
A
B
C
D
F
G
H
I
J
E
K
P
L
N
O
M
3
ECOFIRE® LOLA - cod. 00 477 1810 - 09/2012 - Palazzetti - PN - Italy
DESCRIZIONE - DESCRIPTION - DESCRIPTION - BESCHREIBUNG - DESCRIPCION

4ECOFIRE® LOLA - cod. 00 477 1810 - 09/2012 - Palazzetti - PN - Italy
USER INTERFACE or
PC CONNECTION
UI /
PC
H2O
PRESSURE
INV.
PUMP
CONT
1.HALL SPEED SENSOR
2.EXTERNAL THERMOSTAT
4.PELLET PROBE
3.ROOM PROBE
5.FLUE GAS TEMP.
6.PRESSURE SENSOR
7.IGNITER
13.DOOR OPEN
8.COMBUSTION FAN
10.PELLET AUGER
11.STB SAFETY
12.UNDER PRESSURE SAFETY
14.ROOM FAN
230 Vac
PE L N
1
2
NOTE:
Phase protection, added by
customer. Do not change polarity!
GREEN
RED
BLUE
BLACK
1
BROWN
BLUE
YELLOW /
GREEN
UI /
PC
7 8 1014
4
2
11
12
13**
13**
DATA CABLE
2
6
53
* Escluso versioni “Silent” - Except “Silent” Models - Exception des
modèles “Silent” - Außer “Silent” Models - Excepto los modelos “Silent”
air
Air
Air *
** Solo nei modelli dove sono previsti i microinterruttori sulla portina o sul coperchio serbatoio
Pa
comb
t° t° t° K
∆Pa
cod. 00 472 3681
air
O01
4A
F1
CN4
CN12
C01
L ~230 N O02 O03 O04 O05 O06
CN8
CN2
CN11
CN10
CN9CN1CN3
CN5
LD1
LD2
CN7 CN6
I01
T04
Pa-
Pa+ T03 T02 T01 T05 I03
GND GND GND I04+5V +16VF02 F03 F01
I02
O07
SCHEMA ELETTRICO - WIRING DIAGRAM - ELEKTRISCHER SCHALTPLAN

5
ECOFIRE® LOLA - cod. 00 477 1810 - 09/2012 - Palazzetti - PN - Italy
ITALIANO ENGLISH FRANCAIS DEUTSCH ESPAÑOL
1 SENSORE DI HALL EXHAUST FAN SPEED
SENSOR CAPTEUR DE HALL HALL FUEHLER
SONDA REGULAD.
VELOC. TURBINA
HUMOS
2 TERMOSTATO ESTERNO THERMOSTAT THERMOSTAT RAUMTEMPERATURREGLER TERMOSTATO
3 SONDA AMBIENTE ROOM PROBE SONDE AMBIANT RAUMSONDE SONDA AMBIENTE
4 SONDA PELLET PELLET PROBE SONDE PELLET PELLETSONDE SONDA PELLET
5 SONDA FUMI FLUE PROBE SONDE DES
FUMEES RAUCHSONDE SONDA HUMOS
6DIFFERENZIALE DI
PRESSIONE
PRESSURE
DIFFERENTIAL
DIFFERENTIAL DE
PRESSION DRUCKDIFFERENZIAL-SENSOR DIFERENCIAL DE
PRESION
7RESISTENZA AD
INCANDESCENZA IGNITER RESISTANCE GLUTWIDERSTAND RESISTENCIA
8VENTILATORE SCARICO
FUMI EXHAUST FAN EXTRACTEUR DES
FUMEES ABGASVENTILATOR TURBINA
EXPULSION HUMOS
10 DOSATORE
CARICAMENTO FEEDING SYSTEM SYSTEME
D’ALIMENTATION SPENDER DOSADOR
11 TERMOSTATO DI
SICUREZZA THERMOSTAT THERMOSTAT RAUMTEMPERATURREGLER TERMOSTATO
12 PRESSOSTATO VACUUM SWITCH PRESSOSTAT DRUCKWAECHTER PRESOSTATO
13 SENSORE PORTE DOOR SENSOR SONDE PORTE TUERSONDE SENSOR PUERTA
air VENTILATORE
AMBIENTE* ROOM FAN * VENTILATEUR
AMBIANT* RAUMLUFTGEBLAESE* VENTILADOR DE
CONVECCION*
UI /
PC PANNELLO COMANDI DISPLAY TABLEAU DE
COMMANDE STEUERPANEEL PANEL DE MANDO
* Escluso versioni “Silent” - Except “Silent” Models - Exception des modèles “Silent” - Außer “Silent” Models - Excepto los modelos “Silent”
LEGENDA - LEGEND - LÉGENDE - LEGENDE - LEYENDA

Min Max
*Potenza termica globale (resa)
*Total Thermal power (yield) / *Puissance thermique globale (rendement)
*Gesamtwärmeleistung (resa) / *Potencia caloríca total (cedida) / *Total värmeeffekt (kapacitet)
1.926 kcal/h
2,24 kW
7.757 kcal/h
9,02 kW
Rendimento
Efciency / Rendement / Wirkungsgrad / Rendimiento / Kapacitet 95,69 % 92,11 %
Temperatura fumi
Smoke temperature, Tempèrature fumèes, Rauchtemperature, Temperatura humos, Rökgasernas temperatur 66,5 °C 161,4 °C
Portata fumi
Smoke ow rate, Débit de fumée, Rauchmenge, Volumen de humos, Rökgasernas öde 2,3 g/s 5,3 g/s
Consumo orario di combustibile
Hourly consumptiono / Consommation horaire / Bränsleförbrukning per timma 0,48 kg/h 2 kg/h
Emissioni di CO (al 13% di O2)
CO emission (at 13% O2) / CO Emissionen (13% O2) / CO-utsläpp (13% O2)511,7 mg/Nm378,3 mg/Nm3
Uscita fumi
Smoke outlet / Évacuation fumées / Rauchaustritt / Salida humo / Utsläpp rökgaser Ø8 cm
Presa d’aria
Air inlet / Prise d’air / Luftansaugrohr / Toma de aire / Luftintag Ø10 cm
Peso
Weight / Poids / Gewicht / Peso / Vikt 120 kg
Combustibile
Fuel / Combustible / Brennstoff / Combustible / Bränsle Pellet di legno
Capacità serbatoio di alimentazione
Feeding container capacity / Capacité réservoir d’alimentation /
Fassungsvermögen Beschickungsbehälter / Capacidad depósito de alimentación / Behållarens kapacitet
15 kg
Tiraggio della canna fumaria
Draft / Zug / Tirage / Tiro / Rökkanalens drag 12(±2) Pa
Tiraggio minimo per dimensionamento del camino:
For the ue dimensioning use: / Für die schornstein berechnung kann ein mindest zug von 0 Pa angenommen
werden. / Pour calculer les dimensions du conduit de fumeé utilisez: / Por el dimensionamento del caño :
0.0 Pa
Stufa adatta per locali non inferiori a
Stove suitable for rooms of no less than / Heizofen für Räume mit mindestens
Foyer indiqué pour del volumes non inférieurs à / Chimenea adecuada para cuartos no inferiors a
40 m3
REqUISITI ELETTRICI, ELECTRICAL REqUIREMENTS, STANDARDS ÉLECTRIqUES
STROMDATEN, REqUISITOS ELÉCTRICOS, ELEKTRISKA KRAv
Tensione
Voltage, Tension, Spannung, Tensión, Spänning 230 V
Frequenza
Frequency, Fréquence, Frequenz, Frecuencia, Frekvens 50 Hz
Potenza max assorbita in funzionamento
Max. power absorbed when working / Puissance maximum absorbée en fonctionnement /max. aufgenommene
Leistung (Betrieb) / Potencia máx. absorbida en funcionamiento / Max absorberad effekt under funktionen
110 W
Potenza assorbita all’accensione elettrica
Electric ignition / Allumage électrique / Elektrische Zündung
Encendido eléctrico / Absorberad effekt vid den elektriska tändningen
400 W
6ECOFIRE® LOLA - cod. 00 477 1810 - 09/2012 - Palazzetti - PN - Italy
TITOLO_IT - TITOLO_EN - TITOLO_FR - TITOLO_DE - TITOLO_SP
CARATTERISTICHE TECNICHE / TECHNICAL FEATURES / CARACTÉRISTIQUES TECHNIQUES /
TECHNISCHE EIGENSCHAFTEN / CARACTERÍSTICAS TÉCNICAS
ECOFIRE®: LOLA (9 Kw)
TYPE AP006S_0_09

Dimensioni (mm)
Dimensions (mm)
Abmessungen (mm)
Dimensions (mm)
Dimensiones (mm)
Dimensioner (mm)
513
571
1200 5
235 662
229276
349
127
Ø 80
285,5
419
Ø
60
513
571
1200 5
235 662
229
276
349
127
Ø 80
285,5
419
Ø
60
513
571
1200 5
235 662
229276
349
127
Ø 80
285,5
419
Ø
60
513
571
1200 5
235 662
229276
349
127
Ø 80
285,5
419
Ø
60
7
ECOFIRE® LOLA - cod. 00 477 1810 - 09/2012 - Palazzetti - PN - Italy
TITOLO_IT - TITOLO_EN - TITOLO_FR - TITOLO_DE - TITOLO_SP

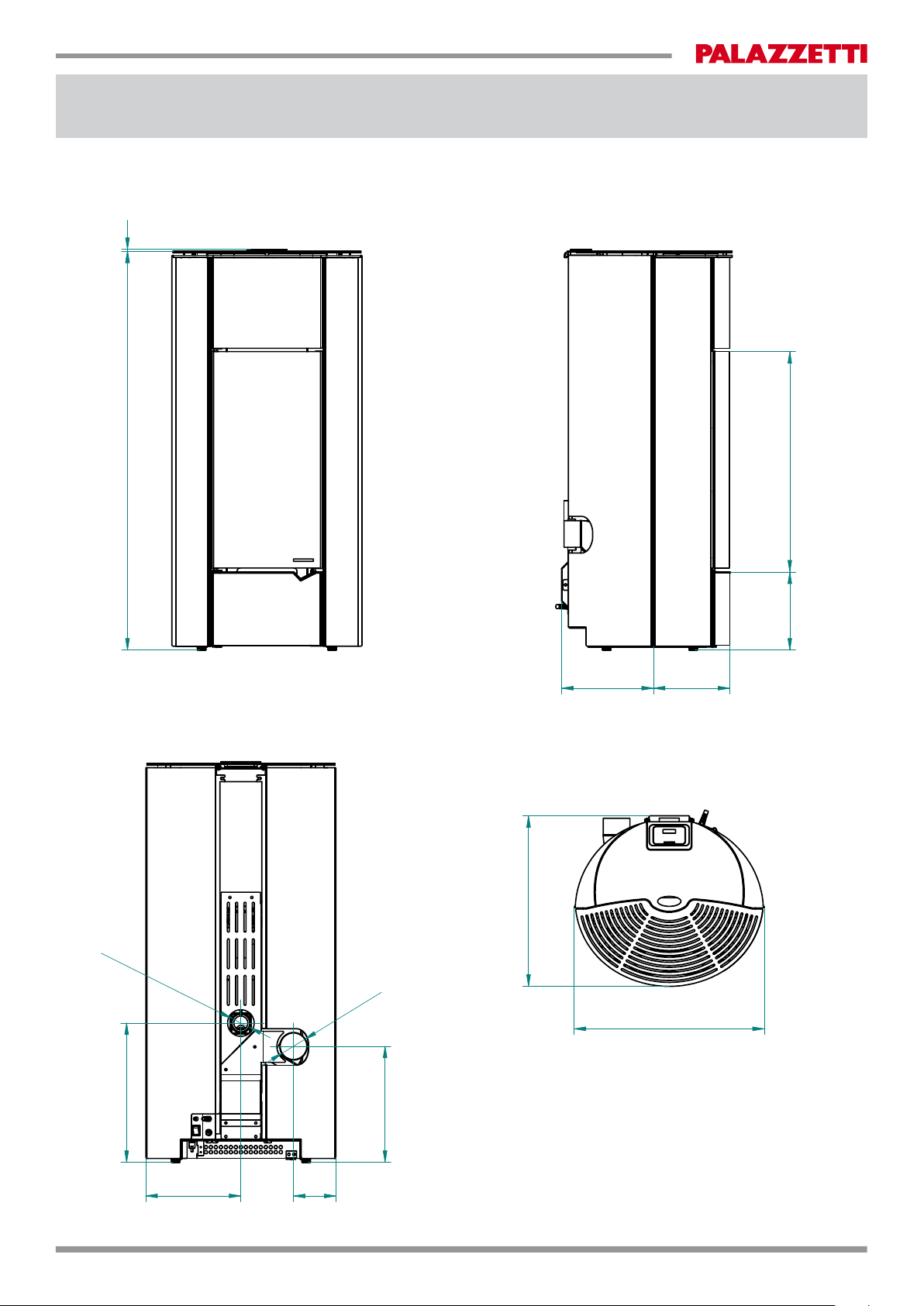

DIMENSIONI - DIMENSIONS - DIMENSIONS -
ABMESSUNGEN - DIMENSIONES - DIMENSIONER
ECOFIRE®LOLA

8ECOFIRE® LOLA - cod. 00 477 1810 - 09/2012 - Palazzetti - PN - Italy
SIMBOLOGIA
F
Pmax
Pmin
Pwmax
Pwmin
p
EFFmax
EFFmin
COmax
(13% O2)
COmin
(13% O2)
d
V
f
Wmin
Wmax
ITALIANO
Combustibile Potenza termica nominale all’ambiente Potenza termica ridotta all’ambiente Potenza nominale all’acqua Potenza ridotta all’acqua Pressione massima di esercizio Rendimento alla nominale Rendimento alla potenza ridotta Emissioni di CO alla potenza nominale (13% O2)
Emissioni di CO alla potenza ridotta (13% O2)
Distanza minima da materiali inammabili Tensione Frequenza Potenza Max assorbita in funzionamento Potenza Max assorbita in accensione L’apparecchio non può essere utilizzato in una canna fumaria condivisa Leggere e seguire le istruzioni di uso e manutenzione Usare solo il combustibile raccomandato L’apparecchio funziona a combustione intermittente
ENGLISH
Fuel type Nominal space heat output Reduced space heat output Nominal heat output to water Reduced heat output to water Maximum operating waterpressure Efciency at nominal heat output Efciency at reduced heat output CO emmissions at nominal heat output (13% O2)
CO emmissions at partial heat output (13% O2) Distance between sides and combustible materials Voltage Frequency Maximum power absorbed when working Maximum power absorbed for ignition The appliance cannot be used in a shared ue Read and follow the user’s instructions Use only recommended fuel The appliance is capable of discontinuous operation
DEUTSCH
Brennstoff Max. Raumnennwärmeleistung Raumteilwärmeleistung Wasserseitig Max. Nennwärmeleistung Wasserseitig Teilwärmeleistung Maximaler Betriebsdruck Wirkungsgrad Nennwärmel Wirkungsgrad Teillast Emissionen bei CO Nennwärmel (13% O2)
Emissionen bei CO Teillast (13% O2)
Mindestabstand zu brennbaren Bauteilen mind. Spannung Frequenz Max. aufgenommene Leistung (Betrieb) Max. aufgenommene Leistung (Zündung) Ofen kann nicht mit andere in ein gemeinsames Kamin funktionieren Bedienungsanleitung lesen und befolgen Brennstoff verwenden Nur den vorgeschriebenen Der ofen ist ein Zeitbrand feuerstatt
FRANCAIS
Combustible Puissance nominale a l’aìr Puissance partielle a l’aìr Puissance nominale à l’eau Puissance partielle à l’eau Pression maximale d’utilisation Rendement à puissance nominale Rendement à puissance partielle Emissions de CO (réf 13% O2) à
puissance nominale Emissions de CO (réf 13% O2) à puissance partielle Distance minimum avec. matériaux inammables Tension Fréquence Puissance maximale utilisée en phase de travail Puissance maximale utilisée en phase d’allumage L’appareil ne peut pas Être utilisé dans un conduit partagé avec autres appareils Lire et suivre le livre d’instruction Utiliser seulement les combustibles prescrites L’appareil fonctionne à combustion intermittente
ESPAÑOL
Combustible Potencia nominal a la aìre Potencia parcial a la aìre Potencia nominal al agua Potencia parcial al agua Presìon màxima de utilizaciòn Rendimiento a potencia nominal Rendimiento a potencia parcial Emisiones de CO (ref. 13% O2) a
potencia nominal Emisiones de CO (ref. 13% O2) a potencia parcial Distancia mínima con materiales inammables Tensión Frecuencia Potencia máxima utilizada en fase de trabajo Potencia máxima utilizada en fase de arranque No se puede utilizàr el aparato en canòn compartido Lean y sigan el manual de instruciones Utilizen solamente combustibles otorgados El aparato funciòna a combustion intermitente
SvENSKA
Bränsle Nominell värmeeffekt i omgivningen Minskad värmeeffekt i omgivningen Nominell effekt för vatten Minskad effekt för vatten Maximalt driftstryck Kapacitet vid nominell effekt Kapacitet vid minskad effekt CO-utsläpp vid nominell effekt (13% O2)
O-utsläpp vid minskad effekt (13% O2)
Minimiavstånd från antändbara material Spänning Frekvens Max absorberad effekt under funktionen Max absorberad effekt under tändningen Apparaten ska inte användas i en delad rökkanal
Läs igenom och följ instruktionerna för användning och underhåll Använd endast rekommenderat bränsle Apparaten fungerar med intermittent förbränning
LEGENDA TARGHETTA MATRICOLA – LEGEND PRODUCT LABEL – BESCHREIBUNG TYPENSCHILD
LEGEND ETIqUETTE PRODUIT – LEYENDA PLACA DE CARACTERISTÍCAS - TECKENFÖRKLARING FÖR MÄRKSKYLTEN

La Ditta Palazzetti non si assume alcuna responsabilità per
eventuali errori del presente opuscolo e si ritiene libera di
variare senza preavviso le caratteristiche dei propri prodotti.
Palazzetti accepts no liability for any mistakes in this handbook
and is free to modify the features of its products without prior
notice.
Die Firma Palazzetti übernimmt für eventuelle Fehler in diesem
Heft keine Verantwortung und behält sich das Recht vor, die
Eigenschaften ihrer Produkte ohne Vorbescheid zu ändern.
Palazzetti décline toute responsabilité en cas d’erreurs dans
la présente documentation et conserve la faculté de modifier
sans préavis les caractéristiques de l’appareil.
La empresa Palazzetti no se responsabiliza de los errores
eventuales de este manual y tiene el derecho de modificar sin
previo aviso las características de sus productos.
Ufficio libretti Palazzetti
Per maggiori informazioni tecniche, di
installazione o di funzionamento è operativo il:
SERVIZIO DI CONSULENZA TECNICA
POST-VENDITA
0434.591121
l’elenco completo dei
centri di assistenza tecnica (CAT) lo trovi su:
www.palazzetti.it
Palazzetti Lelio s.p.a.
Via Roveredo, 103
cap 33080 - Porcia (PN) - ITALY
Internet: www.palazzetti.it
ECOFIRE®LOLA - cod. 00 477 1810 - 09/2012 - Palazzetti - PN - Italy
