Palazzetti ECOFIRE JESSICA SILENT 8 KW Installation guide

ECOFIRE®JESSICA (9 - 12 kW)
ECOFIRE®JESSICA SILENT (8 kW)
LIBRETTO PRODOTTO
PRODUCT TECHNICAL DETAILS - MANUEL DU PRODUIT
PRODUKTHANDBUCH - DATOS TÉCNICOS DEL PRODUCTO

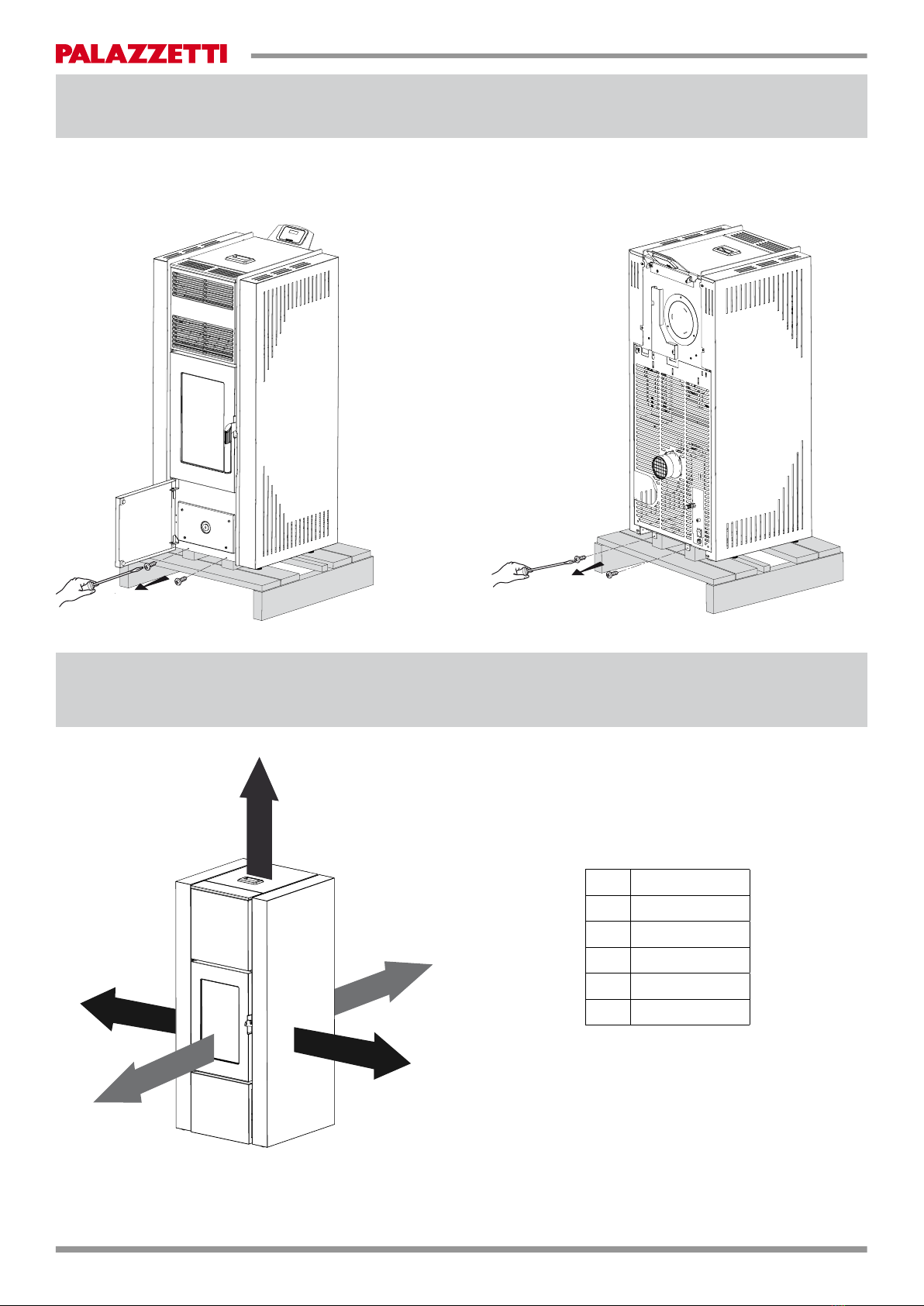

DISTANZA MINIMA DAI MATERIALI COMBUSTIBILI
MINIMUM DISTANCE FROM COMBUSTIBLE MATERIALS - DISTANCE MINIMALE À PARTIR DE MATÉRIAUX COMBUSTIBLES
MINDESTABSTAND ZU BRENNBAREN MATERIALIEN - DISTANCIAMÍNIMADE MATERIALES COMBUSTIBLES
X1
X2
Y1
Y2
Z
200 477 2270 - ECOFIRE® JESSICA - 07/2013 - Palazzetti - PN - Italy
RIMOZIONE DALLA PALETTA - SCOOP REMOVAL - PELLET DEPLACEMENT
SCHAUFEL ENTFERNEN - REMOCION PALETA
[cm]
X1 150
X2 20
Y1 20
Y2 20
Z60

ITALIANO ENGLISH FRANCAIS DEUTSCH ESPAÑOL

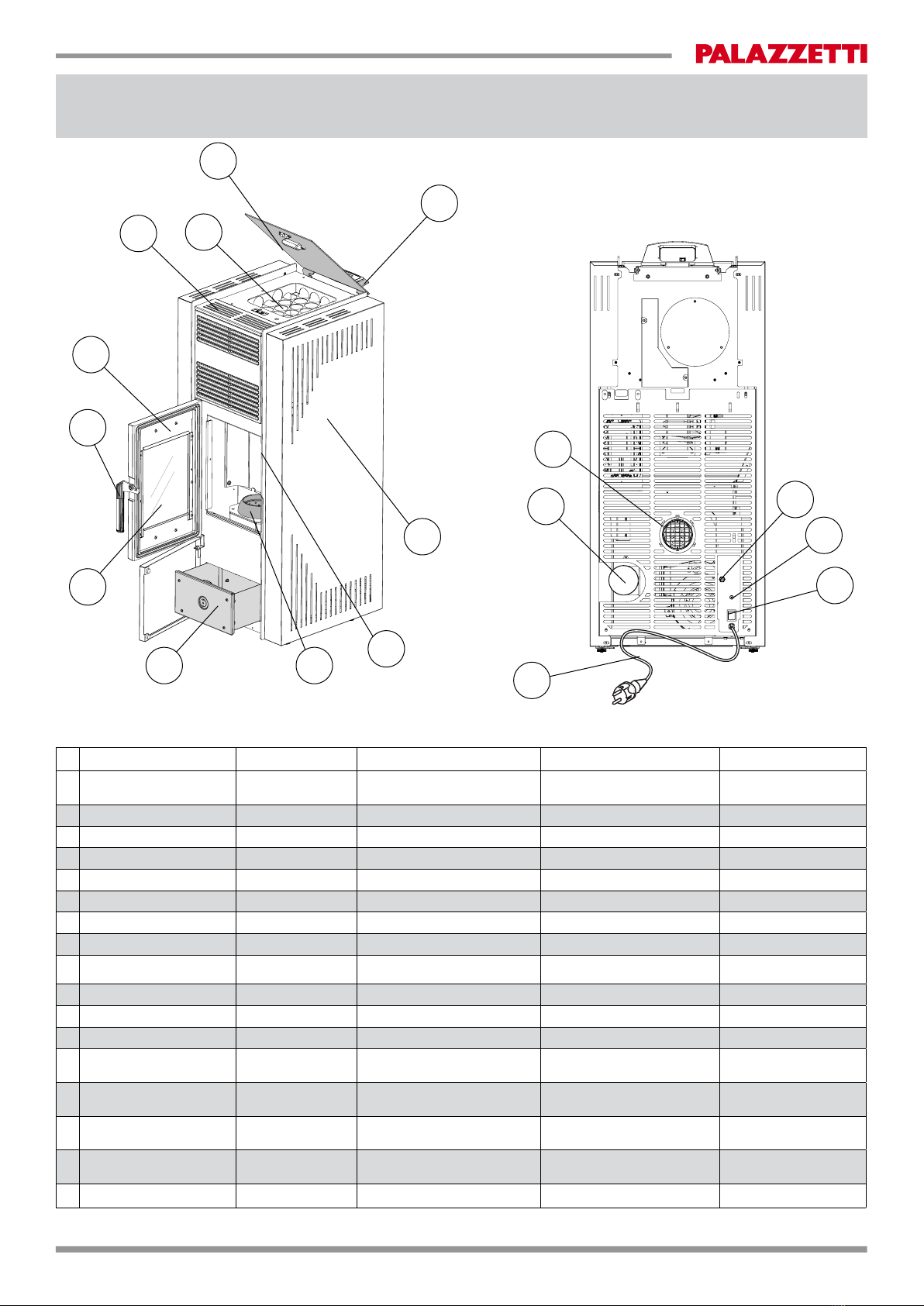

ACOPERCHIO
SERBATOIO PELLET LID COUVERCLE DU RESERVOIR BEHAELTERABDECKUNG TAPA DEL TANQUE
BSERBATOIO PELLET FUEL HOPPER RESERVOIR PELLET BEHAELTER PELLET TANQUE PELLET
CTOP SUPERIORE TOP TOP SUPERIEUR OBERES TOP ENCIMERA
DPORTINA FOCOLARE FIREBOX DOOR PORTE FOYER FEUERTUER PUERTA DEL HOGAR
EMANIGLIA DI APERTURA HANDLE POIGNEE HANDGRIFF MANIJA
FVETRO PORTINA GLASS PANEL VITRE PORTE GLASTUER VIDRIO PUERTA
GCASSETTO CENERE ASH DRAWER TIROIR A CENDRES ASCHENLADE CAJON DE CENIZA
HBRACIERE BURNING POT BRASIER BRENNSCHALE BRASERO
ISCHIENALE FOCOLARE BACK PLATE PLAQUE DU FOND RUECKWAND PARED POSTERIOR
HOGAR
LFIANCO LATERALE SIDE PLATE COTE (DROITE OU GAUCHE) SEITENWAND LATERAL
MDISPLAY DISPLAY TABLEAU BEDIENUNG PANEL
NSONDA AMBIENTE PROBE SONDE AMBIANT SONDE SONDA AMBIENTAL
OINTERRUTTORE DI
ACCENSIONE MAIN SWITCH INTERRUPTEUR GENERAL STEUERUNG DER EINSCHALTZEITEN INTERRUPTOR
PCAVO DI
ALIMENTAZIONE POWER CORD CABLE D’ ALIMENTATION SPEISEKABEL CABLE DE ALIMENTACIÓN
QTERMOSTATO A
RIARMO MANUALE MANUAL SWITCH THERMOSTAT THERMOSTAT DE SECURITE A REARMEMENT MANUEL MANUELLER TEMPERATURREGLER TERMOSTATO REARME MANUAL
RTUBO DI USCITA FUMI FLUE TUYAU D’EVACUATION DES
FUMEES ABGASROHR TUBO SALIDA HUMOS
STUBO ARIA
COMBURENTE AIR INTAKE TUBE POUR L’AIR COMBURANT VERBRENNUNGSLUFTROHR TUBO AIRE COMBURENTE
N
Q
O
R
S
P
A
M
B
C
D
E
F
I
L
GH
3
00 477 2270 - ECOFIRE® JESSICA - 07/2013 - Palazzetti - PN - Italy
DESCRIZIONE - DESCRIPTION - DESCRIPTION - BESCHREIBUNG - DESCRIPCION

USER INTERFACE or
PC CONNECTION
UI /
PC
H2O
PRESSURE
INV.
PUMP
CONT
1.HALL SPEED SENSOR
2.EXTERNAL THERMOSTAT
4.PELLET PROBE
3.ROOM PROBE
5.FLUE GAS TEMP.
6.PRESSURE SENSOR
7.IGNITER
13.DOOR OPEN
8.COMBUSTION FAN
10.PELLET AUGER
11.STB SAFETY
12.UNDER PRESSURE SAFETY
14.ROOM FAN
230 Vac
PE L N
1
2
NOTE:
Phase protection, added by
customer. Do not change polarity!
GREEN
RED
BLUE
BLACK
1
BROWN
BLUE
YELLOW /
GREEN
UI /
PC
7 8 1014
4
2
11
12
13**
13**
DATA CABLE
26
53
* Escluso versioni “Silent” - Except “Silent” Models
air
Air
Air *
** Solo nei modelli con microinterruttori sulla portina o sul coperchio serbatoio
- Only where microswitches are provided
Pa
comb
t° t° t° K
∆Pa
cod. 00 472 3681_06-2013
air
O01
CN4
CN12
C01
L ~230 N O02 O03 O04 O05 O06
CN8
CN2
CN11
CN10
CN9CN1CN3
CN5
LD1
LD2
CN7 CN6
I01
T04 Pa- Pa+ T03T02T01
T05
I03 GND
GND
GNDI04 +5V +16V F02 F03F01
I02
O07
105 mm
150 mm
400 477 2270 - ECOFIRE® JESSICA - 07/2013 - Palazzetti - PN - Italy
SCHEMA ELETTRICO - WIRING DIAGRAM - ELEKTRISCHER SCHALTPLAN

ITALIANO ENGLISH FRANCAIS DEUTSCH ESPAÑOL
1 SENSORE DI HALL EXHAUST FAN SPEED
SENSOR CAPTEUR DE HALL HALL FUEHLER
SONDA REGULAD.
VELOC. TURBINA
HUMOS
2 TERMOSTATO ESTERNO THERMOSTAT THERMOSTAT RAUMTEMPERATURREGLER TERMOSTATO
3 SONDA AMBIENTE ROOM PROBE SONDE AMBIANT RAUMSONDE SONDA AMBIENTE
4 SONDA PELLET PELLET PROBE SONDE PELLET PELLETSONDE SONDA PELLET
5 SONDA FUMI FLUE PROBE SONDE DES
FUMEES RAUCHSONDE SONDA HUMOS
6DIFFERENZIALE DI
PRESSIONE
PRESSURE
DIFFERENTIAL
DIFFERENTIAL DE
PRESSION DRUCKDIFFERENZIAL-SENSOR DIFERENCIAL DE
PRESION
7RESISTENZA AD
INCANDESCENZA IGNITER RESISTANCE GLUTWIDERSTAND RESISTENCIA
8VENTILATORE SCARICO
FUMI EXHAUST FAN EXTRACTEUR DES
FUMEES ABGASVENTILATOR TURBINA
EXPULSION HUMOS
10 DOSATORE
CARICAMENTO FEEDING SYSTEM SYSTEME
D’ALIMENTATION SPENDER DOSADOR
11 TERMOSTATO DI
SICUREZZA THERMOSTAT THERMOSTAT RAUMTEMPERATURREGLER TERMOSTATO
12 PRESSOSTATO VACUUM SWITCH PRESSOSTAT DRUCKWAECHTER PRESOSTATO
13 SENSORE PORTE DOOR SENSOR SONDE PORTE TUERSONDE SENSOR PUERTA
air VENTILATORE
AMBIENTE* ROOM FAN * VENTILATEUR
AMBIANT* RAUMLUFTGEBLAESE* VENTILADOR DE
CONVECCION*
UI /
PC PANNELLO COMANDI DISPLAY TABLEAU DE
COMMANDE STEUERPANEEL PANEL DE MANDO
* Escluso versioni “Silent” - Except “Silent” Models - Exception des modèles “Silent” - Außer “Silent” Models - Excepto los modelos “Silent”
LEGENDA - LEGEND - LÉGENDE - LEGENDE - LEYENDA
5
00 477 2270 - ECOFIRE® JESSICA - 07/2013 - Palazzetti - PN - Italy

600 477 2270 - ECOFIRE® JESSICA - 07/2013 - Palazzetti - PN - Italy
SIMBOLOGIA
F
Pmax
Pmin
Pwmax
Pwmin
p
EFFmax
EFFmin
COmax
(13% O2)
COmin
(13% O2)
d
V
f
Wmin
Wmax
ITALIANO
Combustibile Potenza termica nominale all’ambiente Potenza termica ridotta all’ambiente Potenza nominale all’acqua Potenza ridotta all’acqua Pressione massima di esercizio Rendimento alla nominale Rendimento alla potenza ridotta Emissioni di CO alla potenza nominale (13% O2)
Emissioni di CO alla potenza ridotta (13% O2)
Distanza minima da materiali inammabili Tensione Frequenza Potenza Max assorbita in funzionamento Potenza Max assorbita in accensione L’apparecchio non può essere utilizzato in una canna fumaria condivisa Leggere e seguire le istruzioni di uso e manutenzione Usare solo il combustibile raccomandato L’apparecchio funziona a combustione intermittente
ENGLISH
Fuel type Nominal space heat output Reduced space heat output Nominal heat output to water Reduced heat output to water Maximum operating waterpressure Efciency at nominal heat output Efciency at reduced heat output CO emmissions at nominal heat output (13% O2)
CO emmissions at partial heat output (13% O2) Distance between sides and combustible materials Voltage Frequency Maximum power absorbed when working Maximum power absorbed for ignition The appliance cannot be used in a shared ue Read and follow the user’s instructions Use only recommended fuel The appliance is capable of discontinuous operation
DEUTSCH
Brennstoff Max. Raumnennwärmeleistung Raumteilwärmeleistung Wasserseitig Max. Nennwärmeleistung Wasserseitig Teilwärmeleistung Maximaler Betriebsdruck Wirkungsgrad Nennwärmel Wirkungsgrad Teillast
Emissionen bei CO Nennwärmel (13% O2)
Emissionen bei CO Teillast (13% O2)
Mindestabstand zu brennbaren Bauteilen mind. Spannung Frequenz Max. aufgenommene Leistung (Betrieb) Max. aufgenommene Leistung (Zündung) Ofen kann nicht mit andere in ein gemeinsames Kamin funktionieren Bedienungsanleitung lesen und befolgen Brennstoff verwenden Nur den vorgeschriebenen Der ofen ist ein Zeitbrand feuerstatt
FRANCAIS
Combustible Puissance nominale a l’aìr Puissance partielle a l’aìr Puissance nominale à l’eau Puissance partielle à l’eau Pression maximale d’utilisation Rendement à puissance nominale Rendement à puissance partielle Emissions de CO (réf 13% O2) à
puissance nominale Emissions de CO (réf 13% O2) à puissance partielle Distance minimum avec. matériaux inammables Tension Fréquence Puissance maximale utilisée en phase de travail Puissance maximale utilisée en phase d’allumage L’appareil ne peut pas Être utilisé dans un conduit partagé avec autres appareils Lire et suivre le livre d’instruction Utiliser seulement les combustibles prescrites L’appareil fonctionne à combustion intermittente
ESPAÑOL
Combustible Potencia nominal a la aìre Potencia parcial a la aìre Potencia nominal al agua Potencia parcial al agua Presìon màxima de utilizaciòn Rendimiento a potencia nominal Rendimiento a potencia parcial Emisiones de CO (ref. 13% O2) a
potencia nominal Emisiones de CO (ref. 13% O2) a potencia parcial Distancia mínima con materiales inammables Tensión Frecuencia Potencia máxima utilizada en fase de trabajo Potencia máxima utilizada en fase de arranque No se puede utilizàr el aparato en canòn compartido Lean y sigan el manual de instruciones Utilizen solamente combustibles otorgados El aparato funciòna a combustion intermitente
SVENSKA
Bränsle Nominell värmeeffekt i omgivningen Minskad värmeeffekt i omgivningen Nominell effekt för vatten Minskad effekt för vatten Maximalt driftstryck Kapacitet vid nominell effekt Kapacitet vid minskad effekt CO-utsläpp vid nominell effekt (13% O2)
O-utsläpp vid minskad effekt (13% O2)
Minimiavstånd från antändbara material Spänning Frekvens Max absorberad effekt under funktionen Max absorberad effekt under tändningen Apparaten ska inte användas i en delad rökkanal
Läs igenom och följ instruktionerna för användning och underhåll Använd endast rekommenderat bränsle Apparaten fungerar med intermittent förbränning
LEGENDA TARGHETTA MATRICOLA – LEGEND PRODUCT LABEL – BESCHREIBUNG TYPENSCHILD
LEGEND ETIQUETTE PRODUIT – LEYENDA PLACA DE CARACTERISTÍCAS - TECKENFÖRKLARING FÖR MÄRKSKYLTEN

Min Max
*Potenza termica globale (resa)
*Total Thermal power (yield) / *Puissance thermique globale (rendement)
*Gesamtwärmeleistung (resa) / *Potencia caloríca total (cedida) / *Total värmeeffekt (kapacitet)
2.185 kcal/h
2,54 kW
6.880kcal/h
8 kW
Rendimento
Efciency / Rendement / Wirkungsgrad / Rendimiento / Kapacitet 91,47 % 90,01 %
Temperatura fumi
Smoke temperature, Tempèrature fumèes, Rauchtemperature, Temperatura humos, Rökgasernas temperatur 104,3 °C 218,2 °C
Portata fumi
Smoke ow rate, Débit de fumée, Rauchmenge, Volumen de humos, Rökgasernas öde 2,9 g/s 4,2 g/s
Consumo orario di combustibile
Hourly consumptiono / Consommation horaire / Bränsleförbrukning per timma 0,563 kg/h 1,82 kg/h
Emissioni di CO (al 13% di O2)
CO emission (at 13% O2) / CO Emissionen (13% O2) / CO-utsläpp (13% O2)302,9 mg/Nm3118,5 mg/Nm3
Uscita fumi
Smoke outlet / Évacuation fumées / Rauchaustritt / Salida humo / Utsläpp rökgaser Ø8 cm
Presa d’aria esterna
External Air inlet / Prise d’air / Luftansaugrohr / Toma de aire / Luftintag Ø10 cm
Peso
Weight / Poids / Gewicht / Peso / Vikt 135 kg
Combustibile
Fuel / Combustible / Brennstoff / Combustible / Bränsle Pellet di legno
Capacità serbatoio di alimentazione
Feeding container capacity / Capacité réservoir d’alimentation /
Fassungsvermögen Beschickungsbehälter / Capacidad depósito de alimentación / Behållarens kapacitet
18 kg
Tiraggio della canna fumaria
Draft / Zug / Tirage / Tiro / Rökkanalens drag 12(±2) Pa
Tiraggio minimo per dimensionamento del camino:
For the ue dimensioning use: / Für die schornstein berechnung kann ein mindest zug von 0 Pa angenommen
werden. / Pour calculer les dimensions du conduit de fumeé utilisez: / Por el dimensionamento del caño :
0.0 Pa
Stufa adatta per locali non inferiori a
Stove suitable for rooms of no less than / Heizofen für Räume mit mindestens
Foyer indiqué pour del volumes non inférieurs à / Chimenea adecuada para cuartos no inferiors a
40 m3
REQUISITI ELETTRICI, ELECTRICAL REQUIREMENTS, STANDARDS ÉLECTRIQUES
STROMDATEN, REQUISITOS ELÉCTRICOS, ELEKTRISKA KRAV
Tensione
Voltage, Tension, Spannung, Tensión, Spänning 230 V
Frequenza
Frequency, Fréquence, Frequenz, Frecuencia, Frekvens 50 Hz
Potenza max assorbita in funzionamento
Max. power absorbed when working / Puissance maximum absorbée en fonctionnement /max. aufgenommene
Leistung (Betrieb) / Potencia máx. absorbida en funcionamiento / Max absorberad effekt under funktionen
110 W
Potenza assorbita all’accensione elettrica
Electric ignition / Allumage électrique / Elektrische Zündung
Encendido eléctrico / Absorberad effekt vid den elektriska tändningen
400 W
ECOFIRE®: JESSICA SILENT 8 KW
TYPE AP003N_1_08
7
00 477 2270 - ECOFIRE® JESSICA - 07/2013 - Palazzetti - PN - Italy
CARATTERISTICHE TECNICHE / TECHNICAL FEATURES / CARACTÉRISTIQUES TECHNIQUES /
TECHNISCHE EIGENSCHAFTEN / CARACTERÍSTICAS TÉCNICAS

Min Max
*Potenza termica globale (resa)
*Total Thermal power (yield) / *Puissance thermique globale (rendement)
*Gesamtwärmeleistung (resa) / *Potencia caloríca total (cedida) / *Total värmeeffekt (kapacitet)
2.185 kcal/h
2,54 kW
7.740 kcal/h
9 kW
Rendimento
Efciency / Rendement / Wirkungsgrad / Rendimiento / Kapacitet 91,47 % 90,07 %
Temperatura fumi
Smoke temperature, Tempèrature fumèes, Rauchtemperature, Temperatura humos, Rökgasernas temperatur 104,3 °C 221,3 °C
Portata fumi
Smoke ow rate, Débit de fumée, Rauchmenge, Volumen de humos, Rökgasernas öde 2,9 g/s 4,5 g/s
Consumo orario di combustibile
Hourly consumptiono / Consommation horaire / Bränsleförbrukning per timma 0,563 kg/h 2,037 kg/h
Emissioni di CO (al 13% di O2)
CO emission (at 13% O2) / CO Emissionen (13% O2) / CO-utsläpp (13% O2)302,9 mg/Nm3210,8 mg/Nm3
Uscita fumi
Smoke outlet / Évacuation fumées / Rauchaustritt / Salida humo / Utsläpp rökgaser Ø8 cm
Presa d’aria esterna
External Air inlet / Prise d’air / Luftansaugrohr / Toma de aire / Luftintag Ø10 cm
Peso
Weight / Poids / Gewicht / Peso / Vikt 135 kg
Combustibile
Fuel / Combustible / Brennstoff / Combustible / Bränsle Pellet di legno
Capacità serbatoio di alimentazione
Feeding container capacity / Capacité réservoir d’alimentation /
Fassungsvermögen Beschickungsbehälter / Capacidad depósito de alimentación / Behållarens kapacitet
18 kg
Tiraggio della canna fumaria
Draft / Zug / Tirage / Tiro / Rökkanalens drag 12(±2) Pa
Tiraggio minimo per dimensionamento del camino:
For the ue dimensioning use: / Für die schornstein berechnung kann ein mindest zug von 0 Pa angenommen
werden. / Pour calculer les dimensions du conduit de fumeé utilisez: / Por el dimensionamento del caño :
0.0 Pa
Stufa adatta per locali non inferiori a
Stove suitable for rooms of no less than / Heizofen für Räume mit mindestens
Foyer indiqué pour del volumes non inférieurs à / Chimenea adecuada para cuartos no inferiors a
40 m3
REQUISITI ELETTRICI, ELECTRICAL REQUIREMENTS, STANDARDS ÉLECTRIQUES
STROMDATEN, REQUISITOS ELÉCTRICOS, ELEKTRISKA KRAV
Tensione
Voltage, Tension, Spannung, Tensión, Spänning 230 V
Frequenza
Frequency, Fréquence, Frequenz, Frecuencia, Frekvens 50 Hz
Potenza max assorbita in funzionamento
Max. power absorbed when working / Puissance maximum absorbée en fonctionnement /max. aufgenommene
Leistung (Betrieb) / Potencia máx. absorbida en funcionamiento / Max absorberad effekt under funktionen
110 W
Potenza assorbita all’accensione elettrica
Electric ignition / Allumage électrique / Elektrische Zündung
Encendido eléctrico / Absorberad effekt vid den elektriska tändningen
400 W
800 477 2270 - ECOFIRE® JESSICA - 07/2013 - Palazzetti - PN - Italy
CARATTERISTICHE TECNICHE / TECHNICAL FEATURES / CARACTÉRISTIQUES TECHNIQUES /
TECHNISCHE EIGENSCHAFTEN / CARACTERÍSTICAS TÉCNICAS
ECOFIRE®: JESSICA 9 KW
TYPE AP003N_1_09

9
00 477 2270 - ECOFIRE® JESSICA - 07/2013 - Palazzetti - PN - Italy
CARATTERISTICHE TECNICHE / TECHNICAL FEATURES / CARACTÉRISTIQUES TECHNIQUES /
TECHNISCHE EIGENSCHAFTEN / CARACTERÍSTICAS TÉCNICAS
REQUISITI ELETTRICI, ELECTRICAL REQUIREMENTS, STANDARDS ÉLECTRIQUES
STROMDATEN, REQUISITOS ELÉCTRICOS, ELEKTRISKA KRAV
Tensione
Voltage, Tension, Spannung, Tensión, Spänning 230 V
Frequenza
Frequency, Fréquence, Frequenz, Frecuencia, Frekvens 50 Hz
Potenza max assorbita in funzionamento
Max. power absorbed when working / Puissance maximum absorbée en fonctionnement /max. aufgenommene
Leistung (Betrieb) / Potencia máx. absorbida en funcionamiento / Max absorberad effekt under funktionen
110 W
Potenza assorbita all’accensione elettrica
Electric ignition / Allumage électrique / Elektrische Zündung
Encendido eléctrico / Absorberad effekt vid den elektriska tändningen
400 W
ECOFIRE®: JESSICA 12 KW
TYPE AP003N_1_12
Min Max
*Potenza termica globale (resa)
*Total Thermal power (yield) / *Puissance thermique globale (rendement)
*Gesamtwärmeleistung (resa) / *Potencia caloríca total (cedida) / *Total värmeeffekt (kapacitet)
2.666 kcal/h
3,1 kW
10.400 kcal/h
12,1 kW
Rendimento
Efciency / Rendement / Wirkungsgrad / Rendimiento / Kapacitet 91,2 % 85,2 %
Temperatura fumi
Smoke temperature, Tempèrature fumèes, Rauchtemperature, Temperatura humos, Rökgasernas temperatur 111 °C 279 °C
Portata fumi
Smoke ow rate, Débit de fumée, Rauchmenge, Volumen de humos, Rökgasernas öde 3,4 g/s 7,5 g/s
Consumo orario di combustibile
Hourly consumptiono / Consommation horaire / Bränsleförbrukning per timma 0,7 kg/h 2,9 kg/h
Emissioni di CO (al 13% di O2)
CO emission (at 13% O2) / CO Emissionen (13% O2) / CO-utsläpp (13% O2)521 mg/Nm3136 mg/Nm3
Uscita fumi
Smoke outlet / Évacuation fumées / Rauchaustritt / Salida humo / Utsläpp rökgaser Ø8 cm
Presa d’aria esterna
External Air inlet / Prise d’air / Luftansaugrohr / Toma de aire / Luftintag Ø10 cm
Peso
Weight / Poids / Gewicht / Peso / Vikt 135 kg
Combustibile
Fuel / Combustible / Brennstoff / Combustible / Bränsle Pellet di legno
Capacità serbatoio di alimentazione
Feeding container capacity / Capacité réservoir d’alimentation /
Fassungsvermögen Beschickungsbehälter / Capacidad depósito de alimentación / Behållarens kapacitet
18 kg
Tiraggio della canna fumaria
Draft / Zug / Tirage / Tiro / Rökkanalens drag 12(±2) Pa
Tiraggio minimo per dimensionamento del camino:
For the ue dimensioning use: / Für die schornstein berechnung kann ein mindest zug von 0 Pa angenommen
werden. / Pour calculer les dimensions du conduit de fumeé utilisez: / Por el dimensionamento del caño :
0.0 Pa
Stufa adatta per locali non inferiori a
Stove suitable for rooms of no less than / Heizofen für Räume mit mindestens
Foyer indiqué pour del volumes non inférieurs à / Chimenea adecuada para cuartos no inferiors a
60 m3

Dimensioni (mm)
Dimensions (mm)
Abmessungen (mm)
Dimensions (mm)
Dimensiones (mm)
Dimensioner (mm)
10 00 477 2270 - ECOFIRE® JESSICA - 07/2013 - Palazzetti - PN - Italy

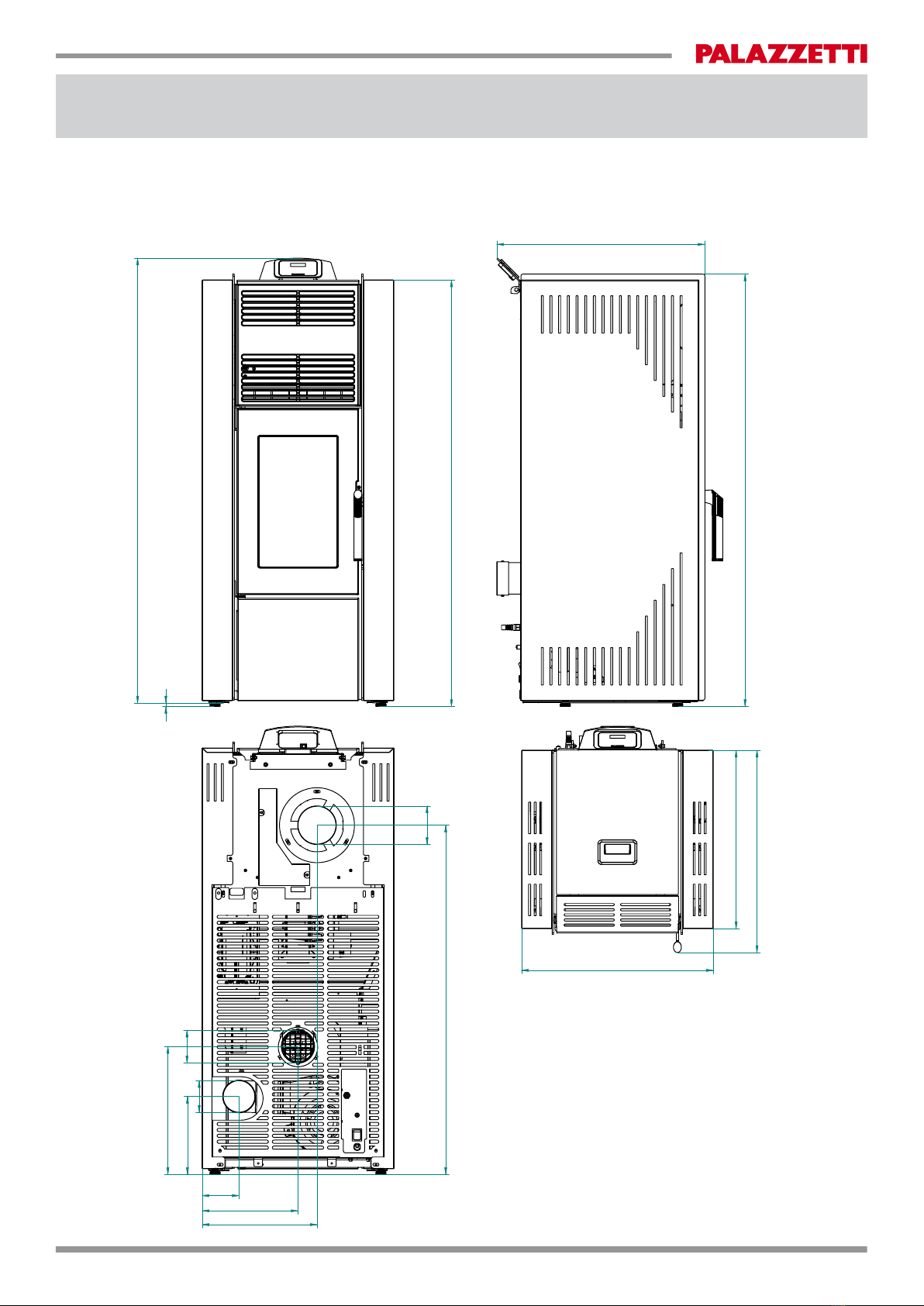

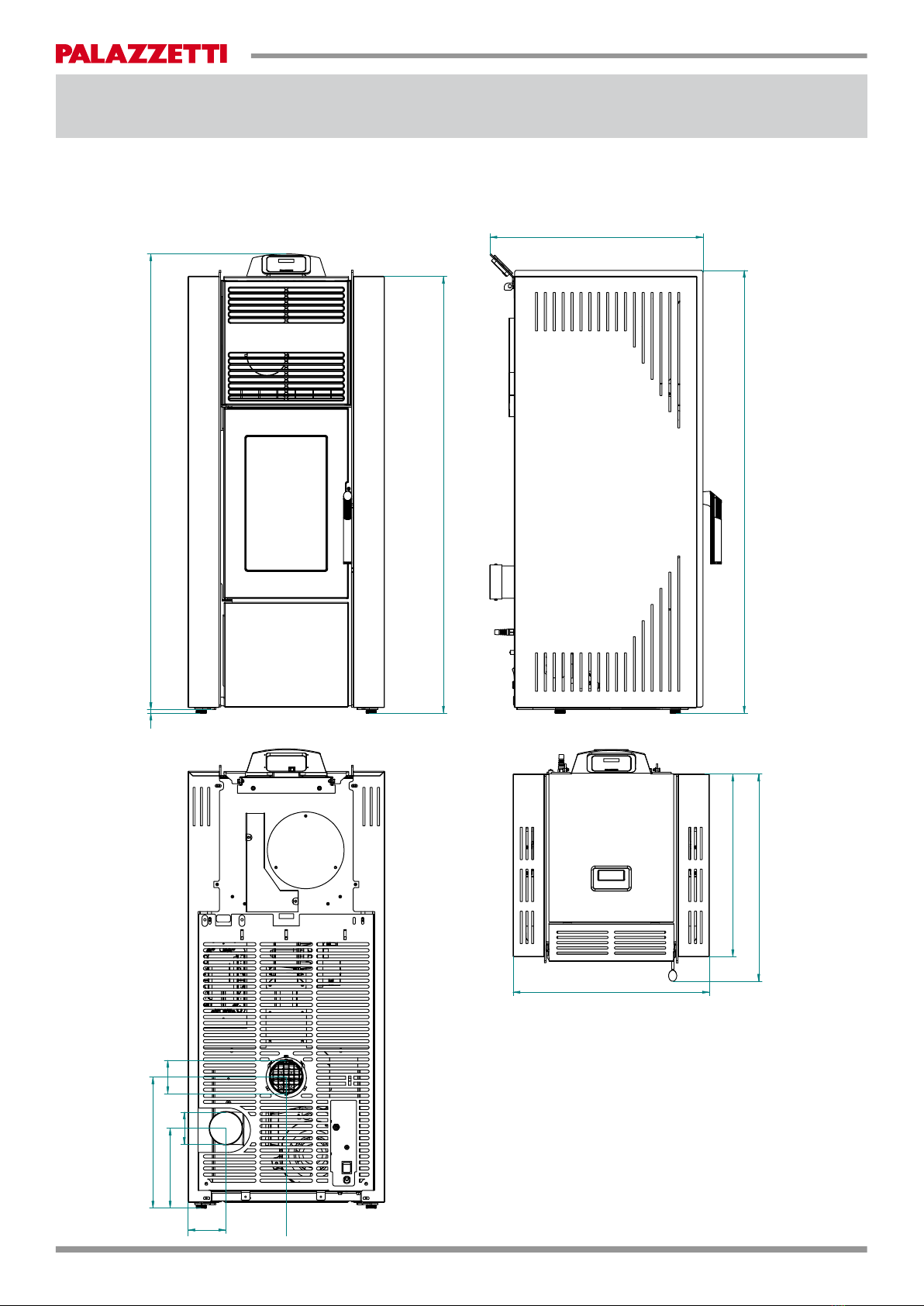

DIMENSIONI - DIMENSIONS - DIMENSIONS -
ABMESSUNGEN - DIMENSIONES - DIMENSIONER
ECOFIRE®JESSICA (8 - 9 KW)
9
1081
1096
527
1128
486
452
513
243
324,5
93
198 80
80
