Panacom SP-1790 User manual

Pg. 3
TWISTER SPEAKER SYSTEM.
User’s Guide
Thank you for purchasing Panacom’s Twister Speaker System.
Please read the manual carefully before operating.

Pg. 4

Pg. 5

Pg. 6

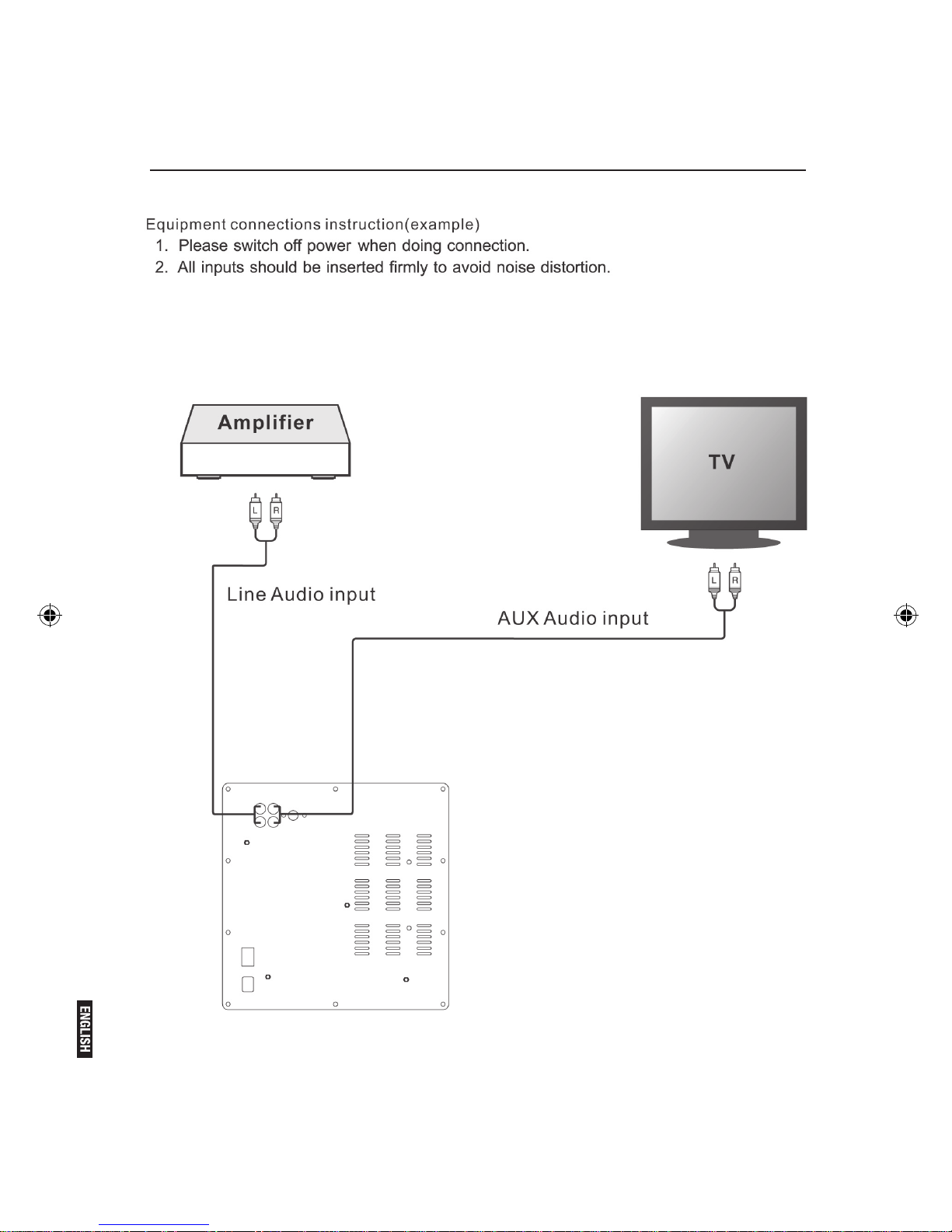

Connections

Pg. 7

Pg. 8

Pg. 9
4”
220-240Vca
0,5A

Pg. 11
SISTEMA DE PARLANTES TWISTER
Guía del usuario
Gracias por adquirir el Sistema de Parlantes Twister.
Por favor, lea atentamente el manual antes de operar.
Rango de 6m
CONTROL REMOTO
Usando el control remoto
Utilice el control remoto a no más de 6 m de esta unidad
y apunte hacia el sensor de control remoto.
Nota
No derrame líquidos sobre el mando a distancia.
No deje caer el mando a distancia.
No deje el mando a distancia en los siguientes lugares:
- calientes, húmedos o lugares como el baño
o cerca de un calentador.
- lugares extremadamente fríos
- lugares polvorientos
1. SILENCIO
2. MENU
3. NÚMERO DE BOTÓN
4. VOLUMEN +
5. AUTO
6. PLAY/PAUSA
7. SINTONÍA
8. VOLUMEN-
9. X DRIVE
10. MODO LUZ
11. SINTONÍA
12. DESCONECTE
13. CHANNEL + »
14. CHANNEL- 41
15. MENU AJUSTE
16. ENTRADA

Pg. 12
PANEL FRONTAL
1. PANTALLA LED
2.PLAY/PAUSE
Pulse esta tecla para reproducir o pausar.
3.TUNlNG-/PREV
Pulse esta tecla para seleccionar anterior/sintonización-.
4.TUNlNG +/ INEXT
Pulse esta tecla para elegir el próximo/sintonización+.
5.VOLUMEN/MULTl
Esto se utiliza para ajustar el volumen o cambiar la conguración de los menús AUDIO/LUZ.
6. USB
Terminal USB.
Importante:
El puerto USB está destinado para la transferencia de datos solamente, otros dispositivos no
pueden utilizarse con esta conexión USB. No se recomienda el uso de cables de extensión USB.
7. MlCROFONO 1
Micrófono 1 terminal.
8. MlCROFONO 2
Micrófono 2 terminal.
9. X DRIVE
10.lNPUT
Pulse esta tecla para seleccionar un modo de entrada diferente.
11 AUDIOILIGHT
Este interruptor selecciona el menú AUDIO/LUZ.

Pg. 13

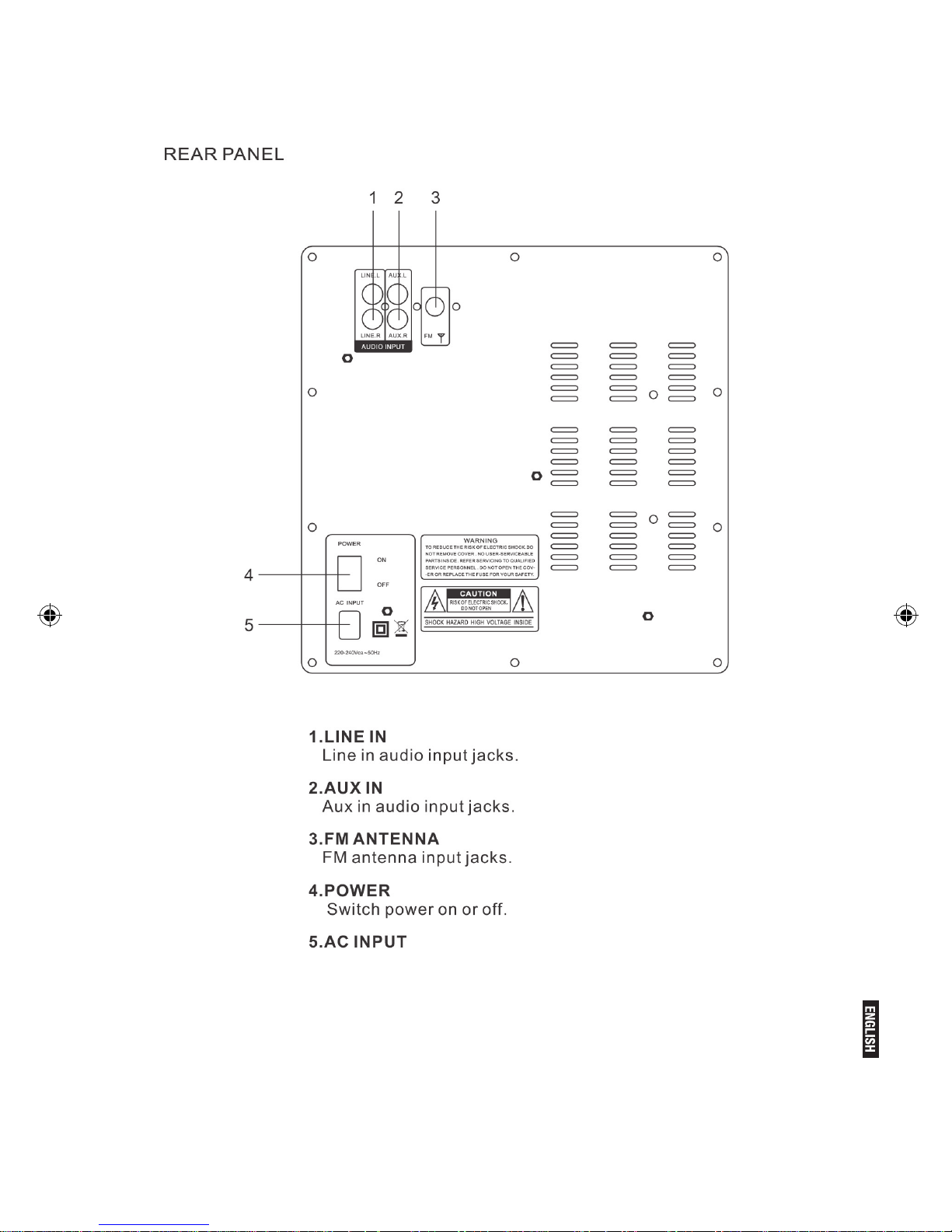

PANEL TRASERO
1. LlNEA DE ENTRADA
Entrada para audio.
2. ENTRADA AUXILIAR
Entrada auxiliar de audio.
3. ANTENA FM
Entrada antena FM.
4. ENCENDIDO
Interruptor de encendido o apagado.
5. ENTRADA AC

Pg. 14
Instrucciones de conexión (ejempIo)
1. Por favor, apague el equipo al hacer la conexión.
2. Todas las entradas deben insertarse rmemente para evitar la distorsión del ruido.
Linea Entrada de audio
Entrada de audio AUX
Amplificador
Conexiones

Pg. 15

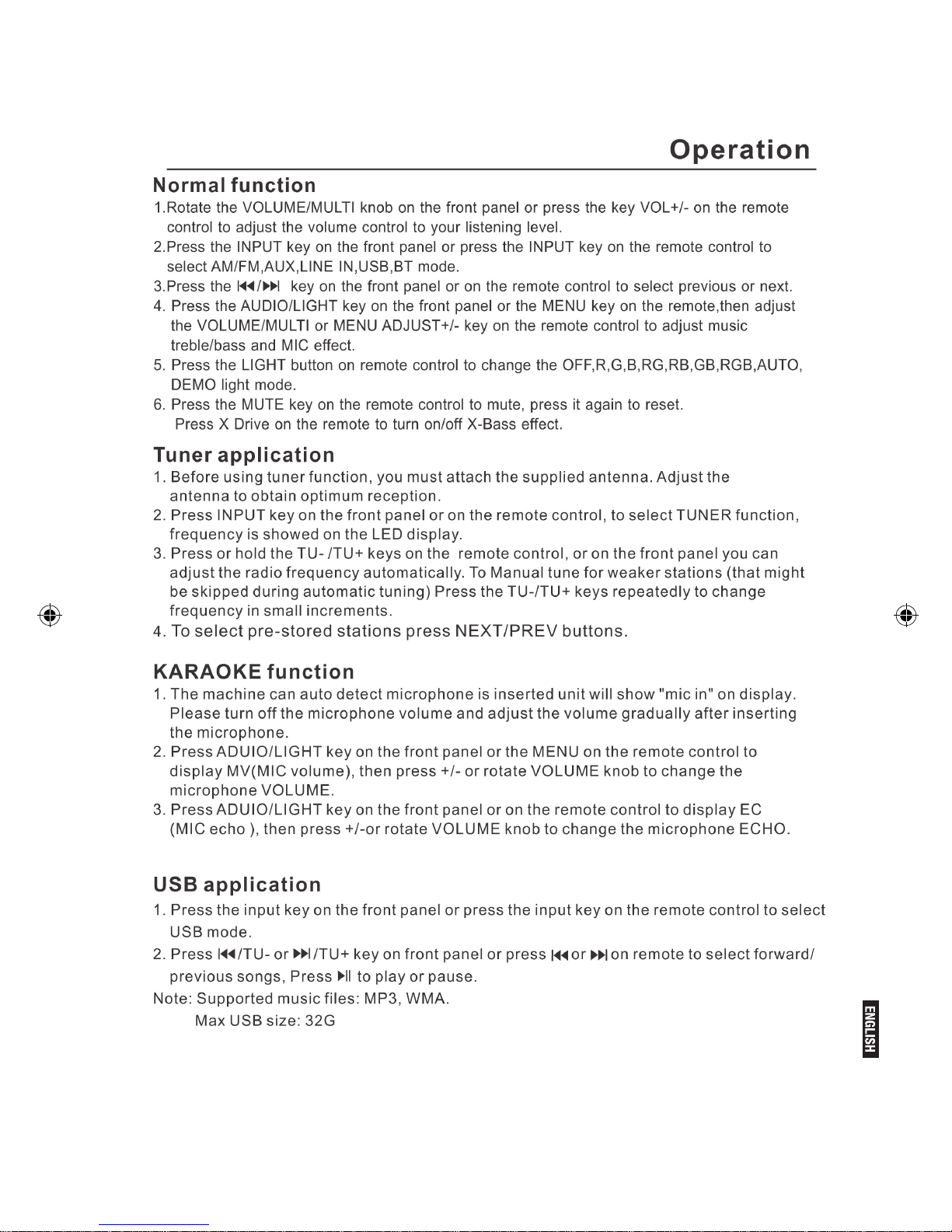

Funcionamiento
La función normal
1. Rote la perilla VOLUMEN/MULTI en el panel frontal o pulse el botón VOL +/- en el control
remoto para ajustar el volumen.
2. Presione la tecla INPUT del panel frontal o pulse la tecla INPUT del mando a distancia
para seleccionar AM/FM, AUX, LlNE LN, USB, modo de BT.
3. Press / en el panel frontal o en el mando a distancia para seleccionar anterior o si-
guiente.
4. Pulse la tecla AUDIO/LIGHT en el panel frontal o la tecla MENU en el mando a distancia,
luego ajuste el VOLUMEN/MULTI o MENU AJUSTE +/- en el mando a distancia para ajus-
tar la música agudos/graves y efecto MIC.
5. Presione el botón LIGHT del mando a distancia para cambiar OFF, R,G,B,RG,RB,GB,RGB,
AUTO, Modo DEMO.
6. Pulse la tecla MUTE en el control remoto para silenciar. Púlselo de nuevo para reiniciar.
Pulse X Drive en el control remoto para activar efecto X-Bass.
Radio
1. Antes de usar la función de radio debe conectar la antena incluída. Ajuste la antena para
obtener una recepción óptima.
2. Pulse la tecla INPUT del panel frontal o del mando a distancia para seleccionar la función
Radio. La frecuencia se mostrará en la pantalla LED.
3. Pulse o mantenga las teclas TU- /TU+ en el control remoto o en el panel frontal.Puede
ajustar la frecuencia de radio de forma automática. Para sintonizar manualmente las es-
taciones más débiles pulse las teclas TU-/TU+ varias veces para el cambio frecuencia en
pequeños incrementos.
4. Para seleccionar estaciones pre-almacenadas, pulse los botones NEXT/PREV.
Función KARAOKE
1. El equipo puede detectar automáticamente el micrófono y mostrará “mic in” en la pantalla.
Por favor, apague el volumen del micrófono y ajuste el volumen gradualmente después de
la inserción el micrófono.
2. Pulse AUDIO/LUZ en el panel frontal o MENU en el control remoto para mostrar MV (vo-
lumen MIC), a continuación, pulse + /- o gire la perilla VOLUME rotación para cambiar el
VOLUMEN.
3. Pulse la tecla AUDIO/LUZ en el panel frontal o en el mando a distancia para mostrar la EC
(Eco), a continuación, pulse +/- o girar la perilla VOLUME para cambiar el efecto ECHO del
micrófono.
Aplicación USB
1. Pulse la tecla de entrada en el panel frontal o pulse la tecla de entrada en el mando a
distancia para seleccionar Modo USB.
2. Pulse / TU- o /TU + en el panel frontal o pulse o en el control remoto
para seleccionar hacia adelante o canciones anteriores. Prensione para reproducir o
pausar.
Nota: Archivos de música compatibles: MP3. WMA.
Capacidad máxima USB: 32G

Pg. 16

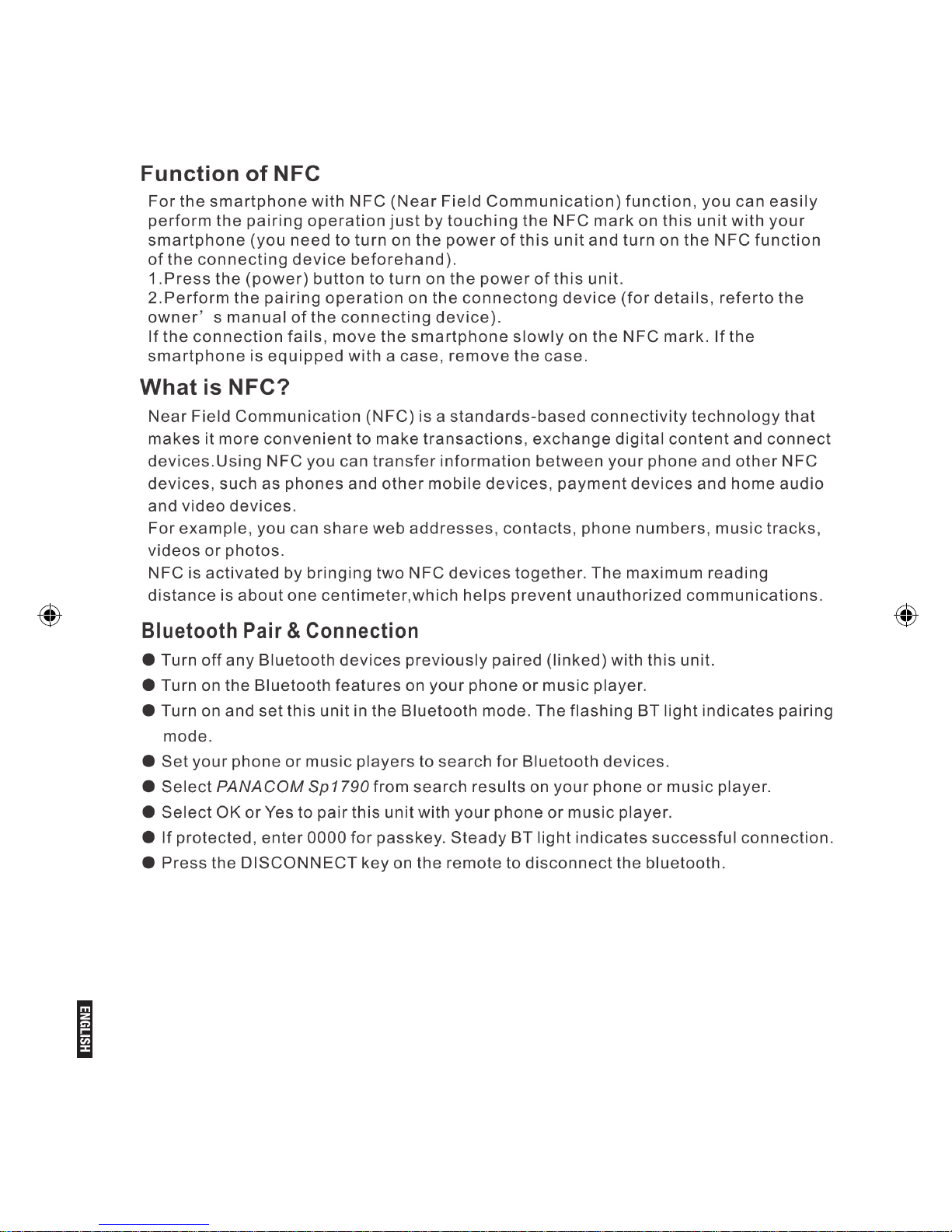

Función NFC
Para el teléfono inteligente con función NFC (Near Field Communication), usted puede fá-
cilmente realizar la operación de emparejamiento con sólo tocar la marca de la NFC en esta
unidad con su teléfono inteligente (necesita encender esta unidad y activar la función NFC del
dispositivo de conexión de antemano).
1. Presione el botón (encendido) para encender la alimentación de esta unidad.
2. Realice la operación de emparejamiento en el dispositivo conectado (para más detalles ver
manual del dispositivo de conexión).
Si la conexión falla, mueva el teléfono inteligente lentamente en la marca de la NFC. Si el
teléfono inteligente está equipado con una funda o carcaza, quítela.
¿Qué es NFC?
Near Field Communication (NFC) es una tecnología de conectividad basada en estándares
que hace que sea más conveniente para compartir contenido digital. Usando NFC puede
transferir información entre el teléfono y otro dispositivo NFC,como teléfonos y otros disposi-
tivos móviles, de audio para el hogar y de video.
Por ejemplo, usted puede compartir direcciones Web, contactos, números de teléfono, pistas
de música, vídeos o fotos.
NFC es activado por la unión de dos dispositivos NFC juntos. La lectura máxima distancia es
de alrededor de un centímetro, lo que ayuda a evitar las comunicaciones no autorizadas.
Emparejamiento y conexión BT
• Apague los dispositivos BT vinculados anteriormente (en relación) con esta unidad.
• Encienda las funciones BT en su teléfono o reproductor de música.
• Enciende y establezca esta unidad en el modo BT. La luz intermitente indica emparejamiento.
• Sete su dispositivo para buscar BT.
• Seleccione PANACOM Sp1790 en su teléfono o reproductor de música.
• Seleccione Aceptar o Sí para vincular esta unidad con el teléfono o reproductor de música.
• Si esta protegida, introduzca 0000 para clave de acceso. La luz BT ja indica una conexión
con éxito.
• Pulse la tecla DESCONECTAR en el control remoto para desconectar el BT.

Pg. 17

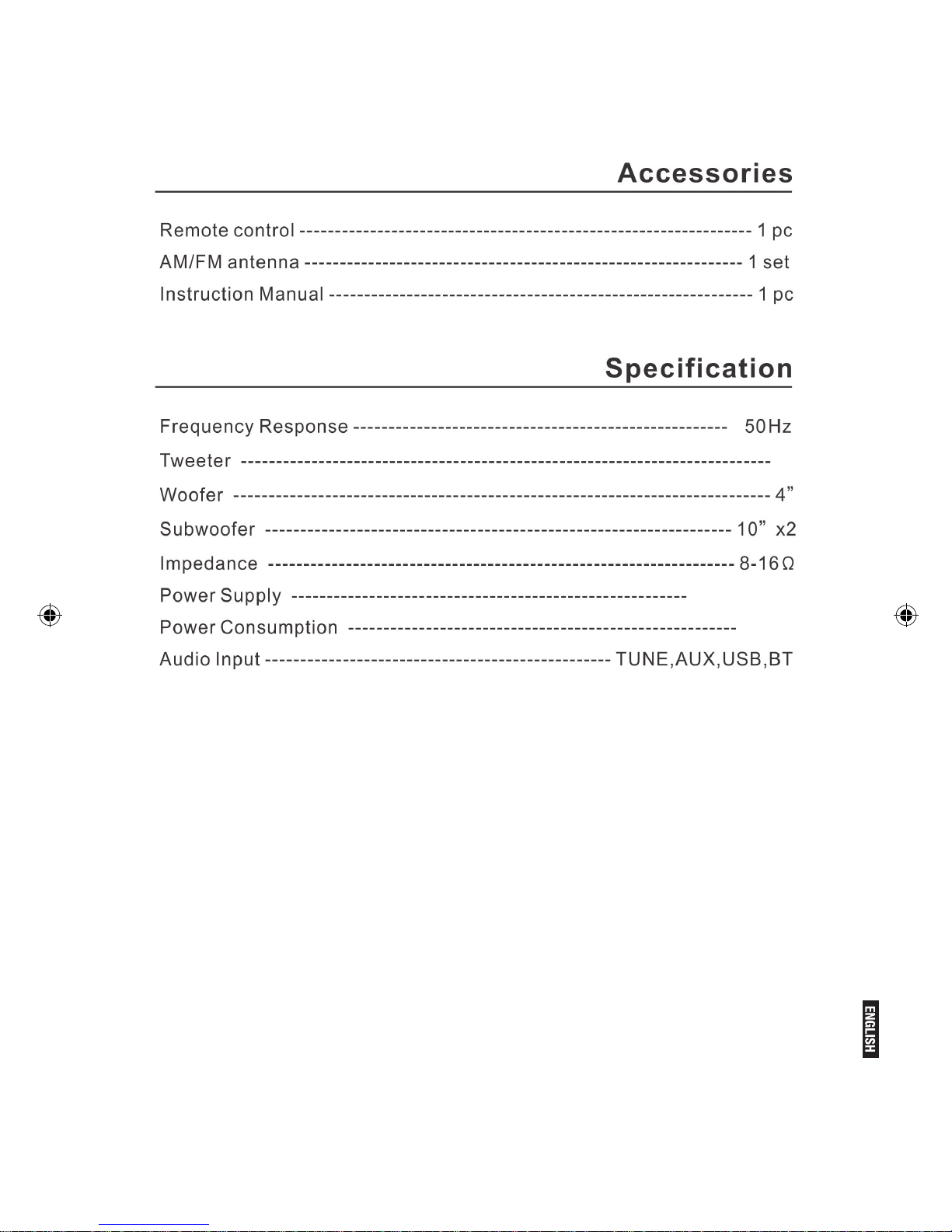

Control Remoto
Frecuencia
Tweeter
Woofer
Subwoofer
Impedancia
Tensión de entrada
Consumo de potencia
Entrada Audio
4”
220-240Vca
Accesorios
Especificaciones
Antena AM/FM
0,5A

Pg. 18

Pg. 19
Razón Social localidad domicilio Teléfono
Company LoCaLity address phone
Ciudad de Buenos aires
SERVICE HOME C.A.B.A Carlos Calvo 3621 011-4957-3030
ProvinCia de Buenos aires
TAURO ELECTRÓNICA Santa Teresita Av 41 Nº 688 02246-52-0932
TOSHIMAR Mar del Plata Bolivar 3056 0223-494-0723
SERVICE DE LA COSTA San Nicolás Brown 113 03461-42-3916
SPEED SERVICE La Plata Calle 66 Nº 1165 ½ 0221-457-5873
entre 18 y 19 / 356-4572
TAURO ELECTRÓNICA Mar de Ajo Catamarca 14 02257-42-1750
TAURO ELECTRÓNICA Dolores Cramer 199 02245-44-4300
TECNISERVICE Bahía Blanca Angel Brunel 877 0291-454-5460
CITTA SERVICE Bahía Blanca H. Irigoyen 176 0291-4520881/4515010
ProvinCia de CórdoBa
RAUL GARCÍA Córdoba Bº Gral Paz Eufrasio Loza 411 0351-452-1807
JUAN MARTÍNVALSECCHI Río Cuarto Dinkeldein 598 0358-464-7731
STONE BICYCLE Córdoba Av Pueyrredón 1616 0351-156-568959
ALCARAZ JUAN San Francisco Liniers 851/53 03564-437-114
ProvinCia de Corrientes
SERVITEC ELECTRONICA Corrientes Cabo de Hornos 3745 0379-4414026
B° 3 de Abril
ProvinCia de ChaCo
ELECTRONICA DANY Roque Sanz Peña Padre Mustacchio 276 03644-423751
ProvinCia de entre rios
VALENTE HNOS Paraná Av.de las Americas 2580 0343-4350390
ELECTRO SERVICE Concordia Urnilarrain 340/42 0345-421-4473/4230659
ELECTRO DAN Gualeguaychu San josé 492 03446-15-311-715
esq GuidoSpano
ProvinCia de Formosa
ELECTR.THOMPSON S.R.L Formosa Territorios Nac. 1064 03704-430805
ProvinCia de JuJuy
TECNOTRONIC S.S. de Jujuy Cerro Aguilar 629 Bº Lujan 0388-4256125
ProvinCia de La rioJa
EGA ELECTRONICA La Rioja MalvinasArgentinas y Pje1 03822-155-38901
TECHNICAL SERVICES / SERVICIO TECNICO

Pg. 20
Pg. 20
ProvinCia de mendoza
PLAY SERVICE Mendoza San Juan 1630 0261-489-9691
OMEGA.COM San Rafael Gutierrez 489 02627-429-206
ProvinCia de misiones
TOTAL SERVICE Posadas Chacra 32-33 edif 18 03764-47-1360
escalera 38 dto A PB
ProvinCia de neuquén
ELECTRONICA INTEGRAL Neuquén Comb. de S. Lorenzo 445 0299-155-717212
SOSA PAGANO SERVICIO Zapala Ejercito Argentino 229 02942-421980
ZENER ELECTRONICA San M. de los Andes Elordi 614 02972-425155
NORTE SERV ELECTRO. Chos Malal Catamarca 56 02942-155-77671
ProvinCia de rio negro
ELECTRO POWER Cipolletti J Kennedy 70 0299-478-2300
ProvinCia de saLta
ELECTRONICA SALTA Salta Alberdi 510 0387-422-3498
CASA EL GATO Tartagal Alberdi 11 03875-422-849
ProvinCia de san Juan
CAMPORA ERNESTO San Juan Laprida oeste 533 0264- 4084125
ProvinCia de santa Fe
ELECTROAUDITEL Rafaela Pellegrini 86 03492-570068
METAL CARCARAÑA Carcarañá Río Colorado 940 0341-4624782
STA. FE ELECTRONICA Santa Fe Blas Parera 9282 0342-4891088
SET INGENIERIA Rosario España 470 0341-425-8180
ProvinCia de santiago deL estero
ING.RAUL BARCHINI Sgo.del Estero Rivadavia 833 0385-423872/4223755
ProvinCia de tuCumán
CASA SILVESTRO Tucumán San Juan 610 0381-421-5763
SERVICE ELECTR. CENTRAL Tucumán Salta 190 0381-421-9230/
155-308894
Razón Social localidad domicilio Teléfono
Company LoCaLity address phone

Pg. 21
INTERNATIONAL WARRANTY
Terms and Conditions
1. PANACOM warrants the operation of this product to be free from any manufacturing and/or material
defect for a period of 6 months from the date of purchase by the user.
2. This warranty is limited to the repair and/or replacement of this product, according to our own criterion,
free of charge within the stipulated term and it does not extend to consequential or incidental damages
to other products that may be used with this unit.
3. The warranty shall be voided in the following cases: a) repair or attempt to repair by third parties not
authorized by the company. b) in case of performing any type of cut in connection cables, plugs, connec-
tors, or other adapters different from the original ones provided by the company.
4. To make this warranty effective, you shall contact the Authorized Service Center of your country and
they shall carry out the pertinent procedure; said information is available at www.panacom.com. In order
to start the necessary procedure to get said warranty, you shall hand in the Original Purchase Invoice
where the purchase date, dealer name and product identication shall be stated clearly.
5. Transportation, freight, stay and/or insurance expenses, if any, are not covered by this warranty.
To ask for technical support of this product in Argentina call 0810-888-7262.
GARANTIA INTERNACIONAL
Términos y Condiciones
1. PANACOM garantiza el funcionamiento de este producto ante cualquier defecto de fabricación y/o
vicio de material por el término de 6 meses contado a partir de la fecha de compra por parte del usuario.
2. Esta garantía se limita a la reparación y/o reemplazo de este producto, a nuestro criterio, sin cargo
alguno dentro del plazo de vigencia y no se extiende a daños concecuentes o incidentales hacia otros
productos que fueran utilizados con esta unidad.
3. La garantía queda anulada ante: a) reparación o intento de reparación por terceros no autorizados por
la compañía. b) en el caso de realizar cualquier tipo de corte de los cables de conexión, chas, conecto-
res, u otros adaptadores distintos de los originales de fábrica.
4. Para hacer valer esta garantía se deberá remitir al centro de servicios autorizado de su país quienes
gestionarán la misma, dicha información se encuentra www.panacom.com. Para gestionar dicha garantía
deberá presentar la Factura Original de compra en la cual deberá constar claramente la fecha de compra,
nombre del comercio e indenticación del producto.
5. No quedan cubiertos por esta garantía gastos de traslado, ete, estadía, y/o seguro si los hubiera.
Para consultar por nuestra red de serivicio tecnico comunicarse al 0810-888-7262.

www.panacom.com
