KÄYTTÖ- JA HUOLTO-OHJEET
Olet juuri ostanut PANADERO-merkkisen tuotteen. Oikean huollon lisäksi takka on asennettava
voimassa olevan lainsäädännön mukaisesti. Tuotteemme ovat eurooppalaisen standardin
EN 13240:2001 ja A2:2004 mukaisia, mutta on erittäin tärkeää, että kuluttaja osaa käyttää
oikein antamiemme suositusten mukaisesti. Tästäsyystäennen tuotteemme asentamista
sinun on luettava tämäkäyttöohje huolellisesti ja noudatettava käyttöja huolto-
ohjeitamme.

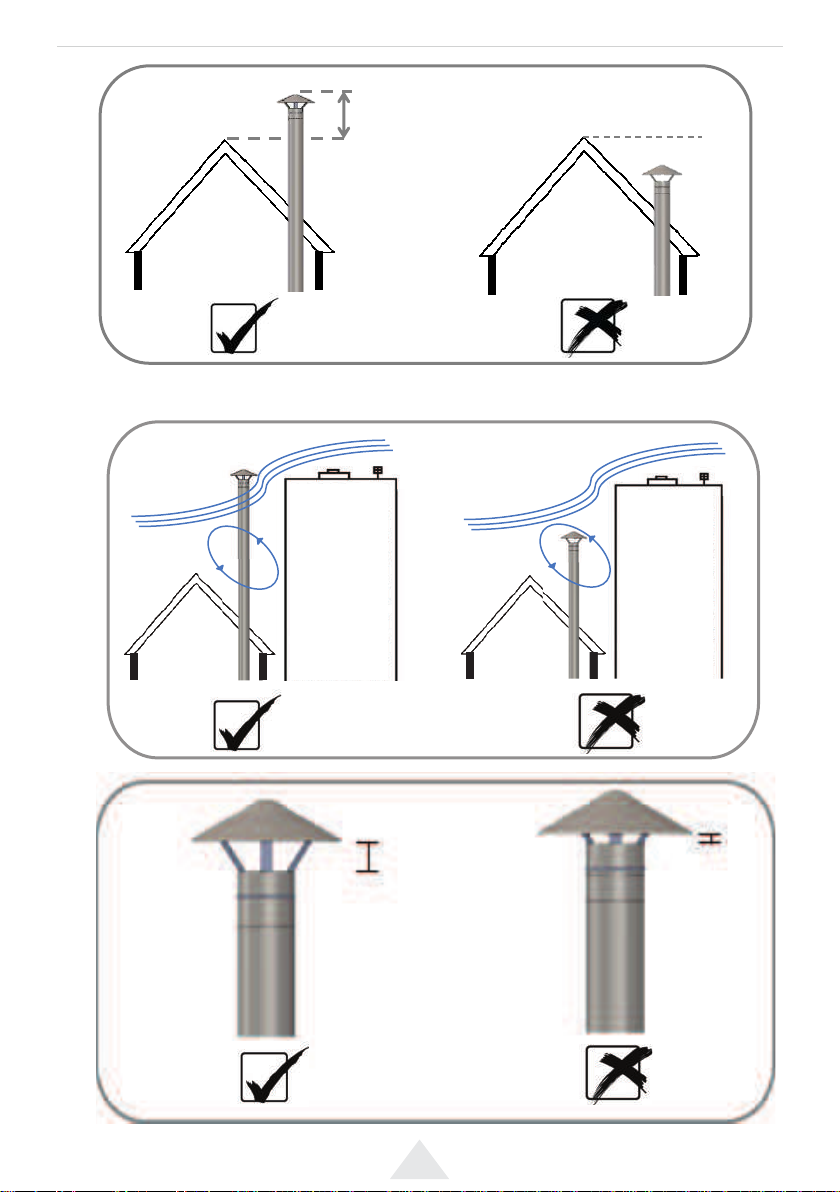

SAVUPIIPUN SIJAINTI
-Aseta ensimmäinen putki takan savuhormiin ja jatka tässä asennossa muiden putkien kanssa.
-Aseta korkki viimeiseen putkeen, jos se on ulkopuolella.
ASENNUS
- Olet ostanut takan, jonka palotila on vuorattu vermikuliitilla.
Älä poista näitä vermikuliittiosia takasta.
- Laitetta asennettaessa on noudatettava kaikkia paikallisia määräyksiä, myös niitä, jotka
viittaavat kansallisiin tai eurooppalaisiin standardeihin.
- Asnnuksen on oltava mahdollisimman pystysuora, ja mutkia ja siirtymiä on vältettävä. Jos
asennus on liitetty muurattuun savupiippuun, on suositeltavaa, että putket ulottuvat ulostuloaukkoon
asti. Jos asennus tehdään ainoastaan putkilla, sen on oltava vähintään 3 juoksumetriä.
- Huomio: Tämän takan asennuksen on annettava ammattilaisen tehtäväksi. Älä tuki
tuuletusaukkoja.
- Varoitus: Tämä takan on asennettava hyvin ilmastoituun tilaan. Suosittelemme, että
huoneessa, johon takka asennetaan, on vähintään yksi avattava ikkuna.
-Putket on tiivistettävä tulenkestävällä kitillä, jotta noki ei pääse putoamaan liitosten läpi.
-Älä sijoita takkaa palavien seinien läheisyyteen. Takka on asennettava syttymättömälle
lattialle, muutoin sen alle on asennettava levy, jonka on peitettävä takan pinta ja ulotuttava 15
cm sivuilta ja 30 cm edestä.
-Kun takka on toiminnassa, pidä kaukana tulisijasta kaikki materiaali, jota kuumuus voi muuttaa:
huonekalut, verhot, paperi, vaatteet jne..... Vähimmäisturvaetäisyys palaviin materiaaleihin on
ilmoitettu tämän käyttöohjeen viimeisellä sivulla.
-Laitteen, savupiipun ja savupiipun puhdistamiseen on oltava pääsy. Jos aiot asentaa takan
palamattoman seinän läheisyyteen, suosittelemme jättämään vähimmäisetäisyyden puhdistus-
toimien helpottamiseksi.

4
- Laite on asennettava lattialle, jonka kantavuus on riittävä. Jos olemassa oleva rakenne ei täytä
tätä edellytystä, on ryhdyttävä asianmukaisiin toimenpiteisiin (esim. kuormanjakolevy) tämän
edellytyksen täyttämiseksi.
POLTTOAINE
- Käytä polttoaineena kuivaa polttopuuta ja varmista, että sen kosteuspitoisuus ei ylitä 20 %.
Huomaa, että puu, jonka kosteuspitoisuus on 50 tai 60 %, ei lämmitä, palaa erittäin huonosti,
tuottaa paljon tervaa, päästää liikaa vesihöyryä ja aiheuttaa liiallista kerrostumista laitteeseen,
lasiin ja savupiippuun. Voit käyttää myös puristettuja puubrikettejä.
-Sytytä tuli olemassa olevilla polttopuupelleteillä tai paperin ja pienten polttopuiden avulla. Älä
koskaan käytä alkoholia tai vastaavia tuotteita valaistukseen.
- Älä polta kotitalousjätteitä, muovimateriaaleja tai rasvaisia tuotteita, jotka saastuttavat ympäristöä
ja voivat aiheuttaa palovaaran tukkimalla savupiipun.
TOIMINTA
- Ensimmäisten sytytysten aikana on normaalia, ettäsavua syntyy. Tämäjohtuu siitä,
ettätietyt antikalorisen maalin komponentit palavat samaan aikaan, kun pigmentti
tarttuu itse keittimeen. Siksi on suositeltavaa tuulettaa huone perusteellisesti, kunnes
tämähäviää.
- Takkaa ei ole suunniteltu toimimaan oven ollessa auki.
- Laite on tarkoitettu jaksottaiseen käyttöön, jossa on tankkausväli.
- Takan sytyttämiseen suositellaan käytettäväksi paperia, sytytystabletteja ja pieniä sytytystikkuja.
Kun tuli alkaa toimia, lisää ensimmäiseen kuormaan kaksi 1,5-2 kg:n painoista polttopuuta.
Tämän sytytysprosessin aikana lieden tuuletusaukkojen on oltava täysin auki. Tarvittaessa voit
myös auttaa avaamalla tuhkalaatikon alussa.
- Kun tuli on voimistunut, sulje tuhkalaatikko kokonaan (jos olet avannut sen aiemmin) ja säädä tulen
voimakkuutta sulkemalla tuuletusaukkoja enemmän tai vähemmän.
- Nimellistehon saavuttamiseksi on asetettava 1,83 kg:n painoinen puumäärä 45 minuutin
välein. Halkoja on asetettava vaakasuoraan, hieman erillään toisistaan, jotta varmistetaan oikea
palaminen. Tulipesää ei saa täyttää uudelleen, ennen kuin edellinen kuorma on käytetty loppuun
ja jäljellä on vain hiillosvarasto.
- Hitaan palamisen aikaansaamiseksi palon voimakkuutta on säädeltävä ilmakanavien avulla.
Niiden on aina oltava tukkimatta, jotta palamisilma pääsee sisään.
-On normaalia, että messinkiosat saavat kuparinvärisen värin muutaman ensimmäisen sytytyksen
jälkeen.
- On normaalia, että lasin lasikuitutiiviste hajoaa käytön myötä. Vaikka takka voi toimia
ilman tätä tiivistettä, se on suositeltavaa vaihtaa joka kausi.
- Alimmaista laatikkoa käytetään tuhkan poistamiseen. Tyhjennä se usein odottamatta, että se
täyttyy liikaa, jotta grilli ei vaurioidu, ja ole varovainen tuhkan kanssa, sillä tuhka voi olla kuumaa
vielä 24 tuntia myöhemmin.
- Älä avaa laitteen ovea äkillisesti, jotta savu ei pääse karkaamaan. Älä koskaan avaa tulisijan
luukkua avaamatta ensin savuhormia. Avaa ovi vain seuraavia tarkoituksia varten

5
täytä polttoaine oikealla polttoaineella.
- Lasi, messinkiosat ja laite yleensä voivat saavuttaa erittäin korkeita lämpötiloja, joten varo
palovammojen vaaraa. Käytä näitä osia käsitellessäsi takan mukana toimitettua käsinettä.
- Pidä lapset kaukana takasta, jotta vältät palovammat käytön aikana.
- Jos käynnistämisessä on ongelmia (keskellä vuodenaikaa, kylmä savupiippu jne.), voidaan
sytyttää tuli rypistetyllä paperilla, mikä saattaa helpottaa tulen syytymistä.
- Sulje savupiiput ylikuumenemisen sattuessa palon voimakkuuden vähentämiseksi.
- Toimintahäiriön sattuessa sulje tuuletusaukot ja ota yhteys valmistajaan.
- Laitteen parhaan mahdollisen suorituskyvyn saavuttamiseksi avaa sytytyksen alkaessa vain
primääri-ilma ja sulje suurin osa primääri-ilmasta, kun tuli on elossa (1-2 minuuttia), jättäen
vain hyvin pienen aukon, jotta palaminen on hidasta.
- Jos laite ylikuumenee, sulje tuuletusaukot palon voimakkuuden vähentämiseksi. HUOLTO
- Lasi on puhdistettava säännöllisesti, jotta noki ei mustuta lasia. Tätä tarkoitusta varten on
kaupallisesti saatavilla erityisiä puhdistusaineita. Älä koskaan käytä vettä. Älä koskaan yritä
puhdistaa lasia takan ollessa toiminnassa.
- On myös tärkeää puhdistaa laitteen savuhormiliittimet säännöllisesti, ja tukosten varalta on
tarkistettava, että laite ei ole tukkeutunut, ennen kuin se kytketään uudelleen päälle pitkään
kestäneen käyttämättömyyden jälkeen. Jokaisen kauden alussa on tärkeää, että ammattilainen
huoltaa laitteiston.
- Jos savupiipussa syttyy tulipalo, sulje savupiiput, jos mahdollista, ja ota välittömästi yhteyttä
viranomaisiin.
- Tarvitsemiesi varaosien on oltava meidän suosittelemiamme.
- Tiivisteissä käytetty lasikuitu voi ajan myötä hajota. Jos näin on, sinun on korvattava se uudella
lasikuidulla silloin, kun se tapahtuu.
TAKUU
Tämä takka on korkealaatuinen tuote, joka on valmistettu erittäin huolellisesti. Jos tästä huolimatta
vika ilmenee, ota ensin yhteys jälleenmyyjään. Jos hän ei pysty ratkaisemaan ongelmaa, hän ottaa
meihin yhteyttä ja tarvittaessa lähettää takan takaisin meille. Vaihdamme vialliset osat maksutta
viiden vuoden ajan ostopäivästä. Kuljetuskustannuksista vastaa kuitenkin asiakas.
Koska tämä laite on testattu hyväksytyssä laboratoriossa, takuu EI kata seuraavia osia:
- Lasi - Vermikuliitti
- Valurautainen arina - Varusteet
Pakkauksen sisältä löydät laadunvalvontalomakkeen, lähetä se jälleenmyyjälle valituksen varalta.
j

6
MITTAUKSET JA OMINAISUUDET
- Korkea ..........................................................
- Leveys............................................................
- ..............................................................
- Paino ...................................................................
-
- Savun ulostulo ............................
- 3 + 3 mm teräsrunko
.
- Lämmönkestävä maali kestää 800 °C
- Lasi-keraaminen lasi 750 °C
-
- Nimellinen lämmöntuotto ...............
- Suorituskyky .................................................
- ..........................
-Savupiipun veto nimellisteholle ...
-Huurujen massavirtausnopeus ...........
-Savun lämpötila
....................................................
-Miinimietäisyys palaviin materiaaleihin
-Lämmitystilavuus (noin) ..................... 150 m3
Nimellisteho.........................................................................
Suorituskyky .......................................................................
CO-päästöt palamistuotteissa ................................................
Savun lämpötila
................................................
Vähimmäisetäisyys palaviin materiaaleihin
.......................................................................................................................
Polttoainetyyppi ........................... Puu ja briketit
“SWAN" ...............................
20
EN 13240: 2001 & A2: 2004
SUORITUSILMOITUS DOP ................................18730
P.I. CAMPOLLANO
AVENIDA 5ª, 13-15
02007 ALBACETE -SPAIN
TESTAUSLABORATORIO ....................................1235
CERTIFICATE Nº
864 mm
436 mm
443 mm
84 Kg
120-125 mm
5,9 kW
77 %
0.10 %
12 Pa
8,5 g/s
250°C
282 °C
5,9 kW
0.10 %
Pölypitoisuus 13 % O2 .....................
3
...
290x290 mm
77 %
300-ELAB-2508-EN
30 mg/Nm
- Valurautainen ritilä ja ovi
Sjivusuunnassa 35 cm
Etupuolella 110 cm
Sjivusuunnassa 35 cm
Etupuolella 110 cm
Syvyys
Takkaluukun mitat.................
CO päästöt
Polttopuiden max. pituus jopa 42 cm
TAKKA
VAPAASTI SEISOVA PUULÄMMITTEINENTAKKA

USAGE AND MAINTENANCE INSTRUCTIONS
You have purchased a PANADERO product. Apart from correct maintenance, our
woodstoves require installation strictly in accordance with legislation. Our products conform
to the EN 13240:2001 and A2:2004 European norm, however it is very important for you
the consumer to know how to correctly use your woodstove following the recommendations
we set out. For this reason, before installing our product you must read this manual
carefully and follow the usage and maintenance instructions.
POSITION OF THE SMOKE PIPE
INSTALLATION
- All local regulations, including those referring to National and European standards
need to be complied with when installing the appliance.
- The installation of the smoke outlet must be as vertical as possible, avoiding the use
of joints, angles and deviations. If the installation is connected to a masonry chimney
pipe we recommend the tubes reach the exterior exit. If the smoke outlet is via tubing
only, at least three meters of vertical tubing are recommended.
- IMPORTANT: The installation and regular cleaning of this stove must be carried out
by a qualified professional. The ventilation opening must never be obstructed.
- IMPORTANT: The woodstove must be installed in a well ventilated place. It is advisable
to have at least one window in the same room as the stove which can be opened.
- The tube connections should be sealed with a refractory putty to prevent soot from
falling through the joints.
- Do not position the stove near combustible walls. The stove should be installed on a
non-combustible floor surface, if not a metal plate covering the bottom surface area
of the stove must be placed underneath it and extend further than 15 cm at the sides
and 30 cm at the front.
- Whilst the stove is in use remove any material nearby which could be damaged by
the heat: furniture, curtains, paper, clothes, etc. The minimum safety distance from
adjacent combustible materials is as shown on the last page of this manual.
- The ease of access for the cleaning of the product, smoke outlet and chimney must be
considered. If you intend to install your stove near an inflammable wall, we advise
You have purchased a wood burning stove with a vermiculite insulated combustion chamber.
Do not remove the vermiculite boards!!!!!
1) Place right-angled tube joint in smoke outlet at back of stove.
2) Place tube in bend, and do the same with the other tubes.
3) Join it to the rest of the chimney.
7

you to leave a minimum distance to facilitate cleaning.
- This stove is not suitable for installation in any chimney system shared by other sources.
- The stove should be installed on flooring with adequate support. If your current floor
does not comply with this criterion, it should be adapted with appropriate measures
(for example, a weight distribution plate).
FUEL
- Use only dry wood with a maximum moisture content of 20%. Wood with a moisture
content higher than 50 or 60% does not heat and combusts very badly, and creates
a lot of tar, releases excessive amounts of vapour and deposits excess sediments onto
the stove, glass and smoke outlet.
- The fire should be lit using special fire lighters, or paper and small pieces of wood.
Never try to light the fire using alcohol or similar products.
- Do not burn domestic rubbish, plastic materials or greasy products that can pollute
the environment and lead to risks of fire due to obstruction of the pipes.
FUNCTION
- It is normal for smoke to appear during the first few uses of the stove, as certain
components of the heat-resistant paint burn whilst the pigment of the actual stove is
fixed. Therefore the room should be aired until the smoke disappears.
- The woodstove is not designed to function with the door open under any circumstances.
- The stove is intended to function intermitently with intervals for recharging the fuel.
- For the lighting process of the stove it is recommended you use paper, fire lighters or
small sticks of wood. Once the fire starts to burn, add to it two logs of wood each
weighing 2 to 2.5 kg as a first initial charge. In this lighting process the air inlets of the
stove must be kept completely open. If necessary the drawer for removing ashes can also
be opened to begin with. Once the fire is more intense, close the drawer completely (if
open) and regulate the intensity of the fire by closing and opening the air inlets.
- In order to achieve the stated nominal heat output of this stove a total quantity of 2.5kg
of wood (roughly two logs weighing a little over 1 kg each) must be placed inside at
intervals of one hour. The logs should be positioned horizontally and separate from
one another, to assure a correct combustion. In any instance a charge of fuel must not
be added to the stove until the previous charge has been burnt, leaving only a basic
fire bed which is enough to light the next charge but no stronger.
- To achieve a slow combustion you should regulate the fire with the air draughts, which
must be kept permanently unblocked to allow the combustion air to be distributed.
- After the first initial lighting, the brass pieces of the stove may become a coppery colour.
- It is normal for the seal of the glass door panel to melt with use. Even though the stove
can function without this seal, it is recommended that you replace it seasonally.
- The lower drawer can be removed in order to clear out ash. Empty it regularly without
- Only use recommended fuels.
waiting for it to fill up too much, to avoid the grill becoming damaged. Take care with
8

9
the ash which may still be hot up to 24 hours after the stove has been used.
- Do not open the door abruptly in order to avoid smoke being released, and never
open it without opening the air draught beforehand. Open the door only in order to
put in the appropriate fuel.
- The glass, brass pieces and stove in general may reach very high temperatures. Do
not expose yourself to risks of burns. When handling metal pieces, use the glove
provided with the stove.
- Keep children away from the stove.
- If you have trouble lighting the stove (due to cold weather, etc.) it can be lit with
folded or scrunched up paper which is easier to light.
- In case of the stove becoming too hot, close the air draughts to reduce the intensity
of the fire.
- In case of malfunction, contact us the manufacturers.
MAINTENANCE
- It is advisable to clean the glass door panel periodically to avoid blackening by soot
deposits. Professional cleaning products are available for this. Never use water.
Never clean the stove while it is in use.
- It is also important to clean the smoke outlet tubing periodically and check there are
no blockages before relighting fuel after a long period of non-use. At the start of each
season a professional should carry out a revision of the installation.
- In the event of a fire in the smoke outlet, close all air draughts if possible and contact
the authorities immediately.
- Any replacement part which you may need must be recommended by us.
GUARANTEE
This is a high quality stove, manufactured with great care. Even so, if any defect is
found please first contact your distributor. If they are unable to solve the problem they
will contact us and send us the stove if necessary. Our company will replace any faulty
parts free of charge up to five years from the date of purchase. We will not charge for
repair work, however any transport costs must be paid by the client.
In the interior of the packaging, you will find a quality control slip. We request that
you send this to your distributor in case of any claim.
-Glass
-Internal grate
Since this apparatus has been tested by a homologated laboratory the following parts are
NOT covered by warranty:
-Vermiculite
-Door handle, air-inlet knobs, etc.
- The fiberglass cord used for the oints may degrade over time. If this happens, you will
have to replace it with a new fiberglass tape.
If any deformation occurs inside the combustion chamber, this is due to overheating of the
device and therefore NOT covered by the warranty.

10
MEASUREMENTS AND CHARACTERISTICS
- Height................................................... 864 mm
- Width...................................................
436 mm
- Depth..................................................... 443 mm
- Weight......................................................
84 Kg
- Firewood entrance...... 290 x 290 mm
- Smoke outlet ......................... 120-125 mm
- Double steel body sheet 3 3 mm
- Cast iron grill and door
- Paint, resistant up to 800 °C
- Vitro-ceramic glass, 750 °C
- Firewood up to 42 cm long
- Nominal heat output...................
- Energy efficiency...........................
- CO emission.....................................
- Minimum flue draught for
nominal heat output.......................
- Flue gas mass flow......................
- Flue gas temperature..................
- Distance to adjacent
combustible materials
- Heating volume (aprox.).......... 150 m3
........................................
FREESTANDING ROOMHEATER FIRED BY SOLID FUEL
EN 13240: 2001 & A2: 2004
P . I . C A M P O L L A N O
AVDA. 5ª NORTE, 13-15
02007 ALBACETE -SPAIN
DECLARATION OF PERFORMANCE....
Thermal output................................................................. 5.9 kW
Energy efficiency...........................................................77,0%
Emission of CO in combustion products.....0.10%
Flue gas temperature................................................. 282
° C
Fuel types................... Firewood and briquetted wood
Dust concentration at 13% O2 30 mg/Nm
3
CERTIFICATE NºCERTIFICATE Nº
20
5.9 kW
77,0%
0.10 %
12 Pa
8.5 g/s
250 °C
FRONT 110 cm
SIDE 35 cm
NOTIFIED BODY
........1235
"SWAN" WOODSTOVE
300-ELAB-2508-EN
“18730 / 18701 / 18700
FRONT 110 cm
SIDE 35 cm
..........
+
Distance to adjacent
combustible materials ..................

11
>1m

12

P03139
P.I. CAMPOLLANO
AVEN I DA 5ª, 13-15
02007 ALBACETE - SPAIN
Telf.: ([phone]
Fax: [phone]
panadero@p a n a dero.com
HOW TO OPERATE YOUR WOOD STOVE EFFICIENTLY
ENCENDIDO Y FUNCIONAMIENTO DE UNA ESTUFA ECODESIGN
ALLUMAGE ET FONCTIONNEMENT D´UN POÊLE ECODESIGN
ACCENSIONE E FUNZIONAMENTO DI UNA STUFA ECODESIGN
ZÜNDUG UND BETRIEB EINES ECODESIGN-KAMINOFENS
WERKING VAN EEN ECODESIGN KACHEL
ZAPLON I DZIALANIE PIECA NA DREWNO
ILUMINAÇAO E FUNCIONAMENTO DE UMA SALAMANDRA A LENHA
ZAPLENÍ A SPRVNE FUNGOVANÍ KAMEN ECODESIGN
FATUZELESU KALYHA MEGVILAGITASA ES MUKODTETESE
