Operating Instructions
Air Conditioner
ACXF55-22550
Model No.
Indoor Unit Outdoor Unit
CS-Z20VKEW
CS-Z25VKEW
CS-Z35VKEW
CS-Z42VKEW
CS-Z50VKEW
CS-Z71VKEW
CS-XZ20VKEW
CS-XZ25VKEW
CS-XZ35VKEW
CS-XZ50VKEW
CS-MZ16VKE
Single Split (R32)
CU-Z20VKE
CU-Z25VKE
CU-Z35VKE
CU-Z42VKE
CU-Z50VKE
CU-Z71VKE
Multi Split (R410A)
CU-3E18PBE
CU-4E23PBE
CU-4E27PBE
CU-5E34PBE
CU-2E12SBE
CU-2E15SBE
CU-2E18SBE
CU-3E23SBE
Multi Split (R32)
CU-2Z35TBE
CU-2Z41TBE
CU-2Z50TBE
CU-3Z52TBE
CU-3Z68TBE
CU-4Z68TBE
CU-4Z80TBE
CU-5Z90TBE
Bedienungsanleitung
Klimagerät
2-37
Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese
Bedienungsanleitung aufmerksam durch und bewahren Sie
sie als künftige Referenz auf.
Das mitgelieferte Installationshandbuch sollte aufbewahrt und
vor der Installation vom Installateur gelesen werden.
Die Fernbedienung ist im Innengerät verpackt und wird vor
der Installation durch den Installateur entfernt.
Istruzioni di funzionamento
Condizionatore d’aria
38-73
Prima di utilizzare l’unità, leggere attentamente le istruzioni
e conservare questo opuscolo per potervi fare riferimento in
futuro.
Le istruzioni per l’installazione fornite in dotazione devono
essere conservate e lette dall’installatore prima dell’installazione.
Il telecomando si trova nell’unità interna e deve essere rimosso
dall’installatore prima dell’installazione.
Handleiding
Airconditioner
74-109
Lees voor u het apparaat gebruikt deze gebruikshandleiding
grondig en bewaar deze voor toekomstig gebruik.
De bijgevoegde installatiehandleiding moet door de
installateur worden bewaard en gelezen vóór de installatie.
De afstandsbediening is in de binnenunit verpakt en moet
vóór de installatie door de installateur worden verwijderd.

2

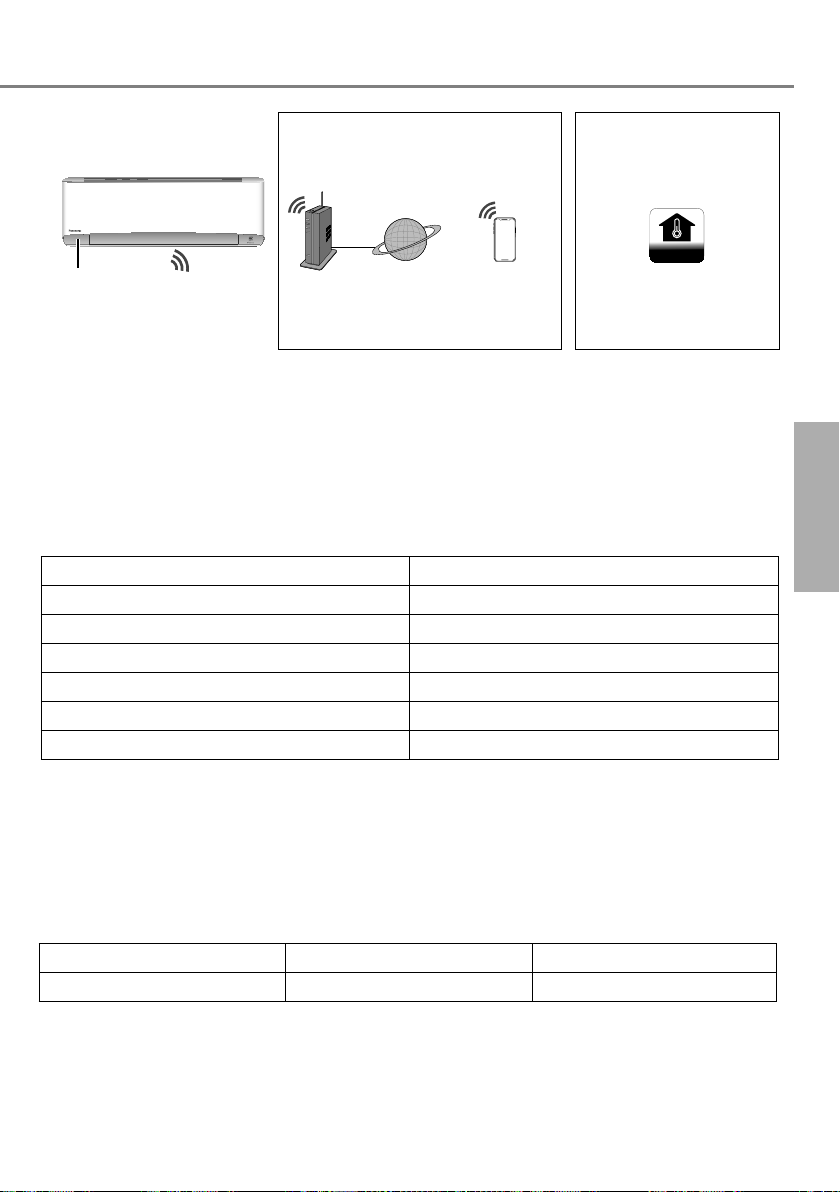

Ein neuer, integrierter Netzwerkadapter ermöglicht Ihnen
die Steuerung Ihrer Wärmepumpe von jedem Standort aus.
Kurzanleitung
Einlegen der Batterien
1
2
3
1Deckel der
Fernbedienung nach
unten wegziehen.
2
Batterien einlegen (AAA
oder R03).
3Batteriefach schließen.
AEinstellen der Uhr
1
Drücken Sie
CLOCK
und
stellen Sie die gewünschte
Uhrzeit
ein.
• Drücken Sie
CLOCK
etwa 5 Sekunden
lang, um zwischen der
12-Stunden- und der
24-Stunden-Anzeige zu
wechseln.
2Bestät
SET
.
B
B
B
A
Flexibilität zum
Anschließen von Single-
Split- oder Multi-Split-
Klimaanlagen nach Ihren
Bedürfnissen.
Näheres zu den Features
dieses Produkts siehe im
Produktkatalog.
Die Reichweite der
Fernbedienung
zum Empfänger
beträgt maximal
8 m.
B

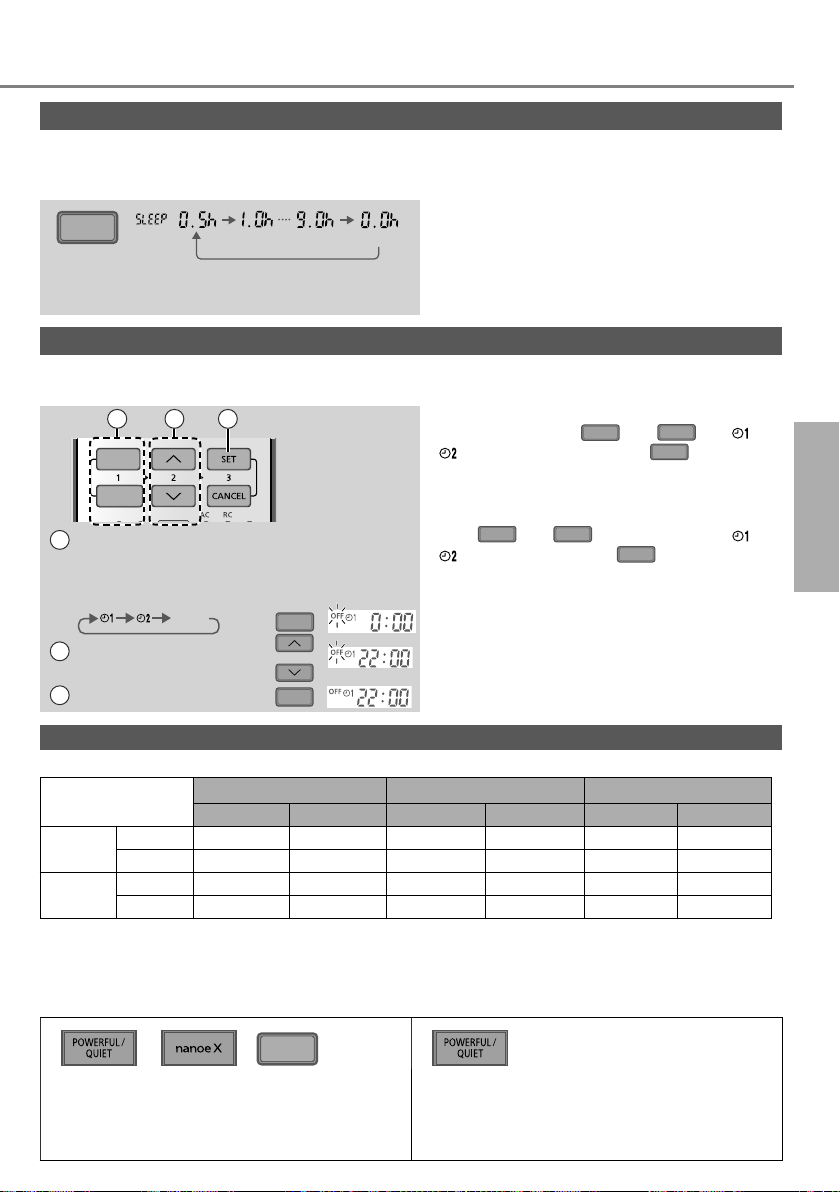

TIMER
OFF
TIMER
ON
B
A
B

3
Deutsch
Inhalt
Sicherheitshinweise ....... 4-16
Systemüberblick ................ 17
Bedienung .................... 18-27
F&A zum Netzwerkadapter .. 28-29
Funktionsdetails ................ 30
Reinigungsanweisungen ... 31
Störungssuche ............. 32-34
Informationen ................35-37

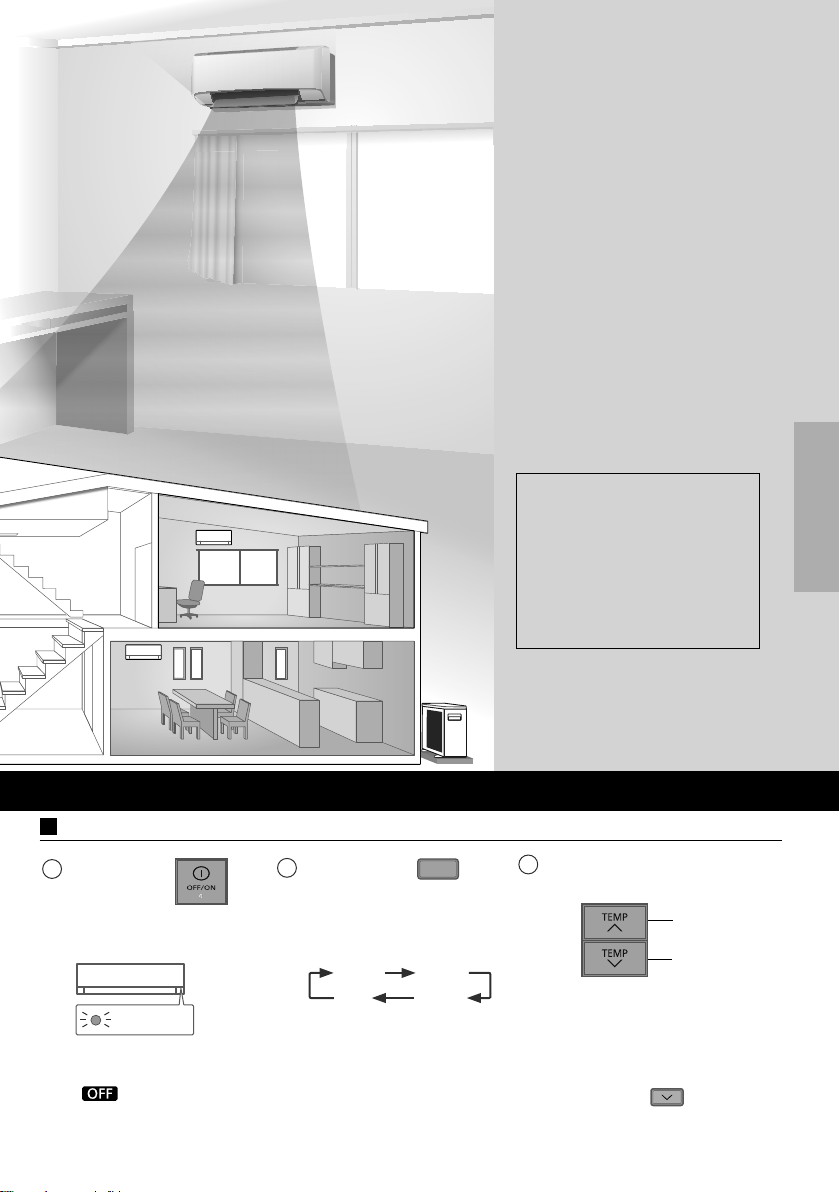

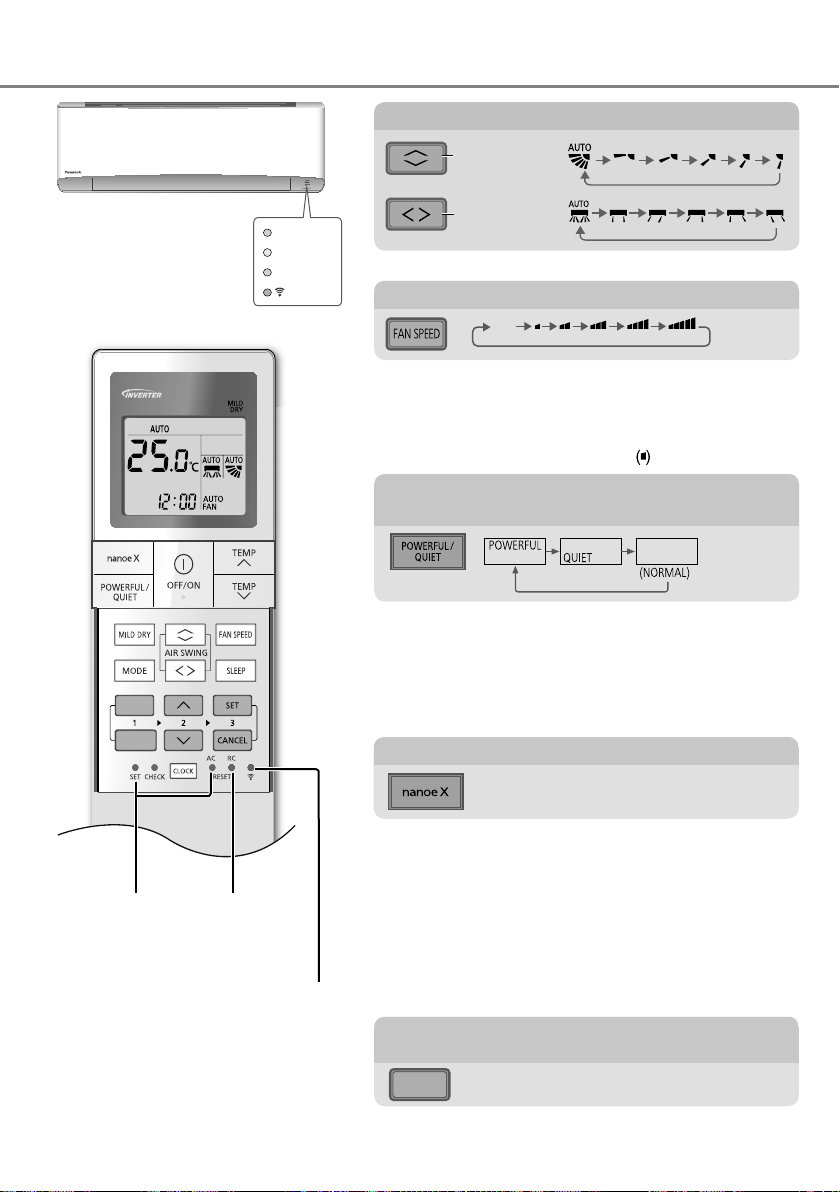

BGrundlegender Betrieb
2Drücken Sie
MODE
,
um den gewünschten
Modus zu wählen.
DRY
AUTO HEAT
COOL
1
Drücken Sie
,
um das Gerät ein- bzw.
auszuschalten.
POWER
• Achten Sie darauf,
dass auf der Anzeige
erscheinen muss,
bevor Sie das Gerät
einschalten können.
3Gewünschte Temperatur
einstellen.
Nach oben
Nach unten
Einstellbereich:
16,0 °C ~ 30,0 °C /
60 °F ~ 86 °F.
•
Um die Temperaturanzeige
zwischen °C und °F zu
wechseln, ist ca.
10 Sekunden lang zu drücken.
Wir danken Ihnen für den Kauf Ihres
Panasonic-Klimageräts.
Die Abbildungen in diesem Handbuch
dienen nur Erläuterungszwecken und
können sich von dem tatsächlichen
Gerät unterscheiden. Sie können durch
künftige Verbesserungen am Gerät
ohne vorherige Ankündigung geändert
werden.
Zubehör
• Fernbedienung
• 2 Batterien des Typs AAA
bzw. R03
• Fernbedienungshalter
• 2 Schrauben für
Fernbedienungshalter

4
Sicherheitshinweise
Um Personen- oder Geräteschäden zu vermeiden, sind
die nachfolgend aufgeführten Sicherheitshinweise zu
beachten:
Die verwendeten Warnhinweise untergliedern sich
entsprechend ihrer Wichtigkeit wie folgt:
Dieses Gerät ist nicht für die Verwendung durch die
allgemeine Öffentlichkeit gedacht.
VORSICHT
Die Nichtbeachtung
dieses Hinweises
kann zu schweren
Verletzungen oder gar
zum Tod führen.
ACHTUNG
Die Nichtbeachtung
dieses Hinweises
kann zu
Verletzungen oder
zu Beschädigungen
führen.
Bei den folgenden Symbolen handelt es sich um Verbote
bzw. Gebote:
Dieses Symbol weist darauf hin,
dass eine bestimmte Tätigkeit
NICHT durchgeführt werden darf.
Diese Symbole weisen darauf
hin, dass bestimmte Tätigkeiten
durchgeführt werden MÜSSEN.
VORSICHT
Innen- und Außengerät
Dieses Gerät kann von Kindern ab 8 Jahren
sowie Personen verwendet werden, welche
eingeschränkte körperliche, sensorische
oder geistige Fähigkeiten aufweisen bzw.
fehlende Erfahrung und Kenntnis im Umgang
mit diesem Gerät haben, wenn sie zuerst auf
sichere Weise instruiert wurden oder während
der Gerätebedienung beaufsichtigt werden und
die damit verbundenen Gefahren verstanden
haben.
Kinder sollten nicht mit dem Gerät spielen.
Reinigung und Benutzerwartung sollten nur
von Kindern durchgeführt werden, wenn diese
dabei beaufsichtigt werden.
Bitten wenden Sie sich an einen Fachhändler
oder Kundendienst, um die Einbauteile reinigen
zu lassen, und wenn das Gerät repariert,
montiert, ausgebaut oder neu installiert werden
soll. Eine unsachgemäße Installation und
Handhabung kann elektrische Schläge oder
Brände verursachen oder dazu führen, dass
Wasser aus dem Gerät tropft.
Zur Verwendung des korrekten Kältemittels
wenden Sie sich an Ihren Fachhändler bzw.
Kundendienst. Durch den Einsatz eines
anderen als des angegebenen Kältemittels
kann das Produkt beschädigt werden oder gar
Verletzungen hervorrufen.
Verwenden Sie nur die vom Hersteller
empfohlenen Mittel zum Beschleunigen der
Entfrostung und für die Reinigung.
Durch den Einsatz ungeeigneter Verfahren
oder die Verwendung inkompatibler Materialien
können Beschädigungen des Produkts,
Explosionen und ernsthafte Verletzungen
hervorgerufen werden.
Stellen Sie das Gerät nicht in einer potenziell
explosiven oder entflammbaren Atmosphäre
auf. Bei Nichtbeachtung kann es zu Bränden
kommen.
Fassen Sie nicht in das Innen- oder
Außengerät und stecken Sie auch
keine Gegenstände hinein, drehende
Teile könnten sonst zu Verletzungen
führen.
Innengerät
Außengerät
Stromversorgung
Fernbedienung
Lufteintritt
Lufteintritt
Lufteintritt
Lufteintritt
Luftaustritt
Luftaustritt
Luftaustritt
Luftaustritt

5
DeutschSicherheitshinweise
Fassen Sie bei Gewittern nicht das Außengerät
an, da die Gefahr von Stromschlägen besteht.
Halten Sie sich nicht zu lange im kalten
Luftstrom auf.
Stellen oder setzen Sie sich nicht
auf das Außengerät, Sie könnten
herunterfallen und sich verletzen.
Fernbedienung
Kinder sollten Sie nicht mit der Fernbedienung
spielen lassen, da sonst die Gefahr besteht,
dass sie Batterien verschlucken könnten.
Netzwerkadapter (aktiviert)
Verwenden Sie das Innengerät nicht in
der Nähe von medizinischen Geräten oder
automatischen Kontrollgeräten (automatischen
Türen, Brandmeldegeräten usw.).
(Funkwellen vom Innengerät können das Gerät
stören und zu Fehlfunktionen führen.)
Halten Sie sich bei einem Herzschrittmacher
mindestens 15 cm von der Inneneinheit
entfernt.
(Die Funkwellen der Inneneinheit können die
Funktion des Schrittmachers beeinträchtigen)
Stromversorgung
Verwenden Sie keine
modifizierten oder
miteinander verbundenen
oder nicht spezifizierten
Netzkabel und auch keine
Verlängerungskabel, um
Überhitzung und Brandgefahr
zu vermeiden.
Beachten Sie Folgendes, um eine Überhitzung,
Feuer oder Stromschläge zu vermeiden:
• Schließen Sie keine anderen elektrischen
Geräte zusammen mit dem Klimagerät an.
• Das Klimagerät darf nicht mit nassen oder
feuchten Händen bedient werden.
• Das Netzkabel darf nicht geknickt werden.
• Das Klimagerät darf nicht durch
Einstecken oder Herausziehen des
eventuell vorhandenen Steckers ein- bzw.
ausgeschaltet werden.
Bei Beschädigung des Netzkabels muss
das Kabel durch den Hersteller, seinen
Kundendienst oder eine entsprechend
autorisierte Person ausgewechselt werden, um
eine Gefährdung für Personen zu vermeiden.
Es wird dringend empfohlen, das Klimagerät
zusätzlich mit einem FI-Schutzschalter zu
versehen, um Stromschläge oder Brände zu
vermeiden.
Beachten Sie Folgendes, um eine Überhitzung,
Feuer oder Stromschläge zu vermeiden:
• Stecken Sie den eventuell vorhandenen
Netzstecker richtig in die Steckdose.
• Staub auf dem eventuell vorhandenen
Stecker sollte regelmäßig mit einem
trockenen Tuch weggewischt werden.
Im Fall einer Funktionsstörung oder einer
Fehlfunktion ist das Produkt auszuschalten
und der Netz stecker zu ziehen bzw. der
Sicherungsautomat zu öffnen
(Gefahr von Rauchbildung, Feuer oder
elektrischen Schlägen)
Beispiele für Funktionsstörungen bzw.
Fehlfunktionen
• Der Fehlerstrom-Schutzschalter löst häufig
aus.
• Es riecht verbrannt.
• Ungewöhnliche Geräusche oder Vibrationen.
• Wasser tropft aus dem Innengerät.
• Das Netzkabel bzw. der Netzstecker wird
ungewöhnlich warm.
• Die Ventilatordrehzahl wird nicht geregelt.
• Das Gerät bleibt sofort stehen, wenn es
eingeschaltet wird.
• Der Ventilator bleibt nicht stehen, wenn das
Gerät abgeschaltet wird.
Wenden Sie sich für Wartungs- und
Reparaturarbeiten umgehend an Ihren
Fachhändler.
Dieses Gerät muss geerdet sein, um
Stromschläge oder Brände zu vermeiden.
Um Stromschläge zu vermeiden, schalten
Sie das Gerät aus und unterbrechen Sie die
Stromversorgung,
- bevor das Gerät gereinigt oder gewartet wird,
- wenn das Gerät längere Zeit außer Betrieb
genommen werden soll, oder
- wenn starke Gewitter herrschen.

6
Sicherheitshinweise
ACHTUNG
Innen- und Außengerät
Um Beschädigungen oder eine Korrosion
des Geräts zu vermeiden, reinigen Sie
das Innengerät nicht mit Wasser, Benzin,
Verdünner oder Scheuerpulver.
Verwenden Sie das Gerät nicht zum Kühlen
von Präzisionsgeräten, Nahrung, Tieren,
Pflanzen, Kunstwerken oder ähnlichen
Objekten, da diese sonst in Mitleidenschaft
gezogen werden könnten.
Um eine Ausbreitung von Feuer zu vermeiden,
dürfen keine Verbrennungsgeräte in den
Luftstrom des Geräts gestellt werden.
Um Unterkühlungen zu vermeiden, sollten
Haustiere oder Pflanzen nicht direkt dem
Luftstrom ausgesetzt werden.
Fassen Sie nicht die scharfkantigen
Aluminiumlamellen an, Sie könnten
sich sonst verletzen.
Das Klimagerät darf nicht eingeschaltet sein,
wenn der Fußboden gewachst wird. Belüften
Sie den Raum nach dem Wachsen sorgfältig,
bevor Sie das Gerät einschalten.
Um Beschädigungen des Geräts zu vermeiden,
sollte es nicht in fett- und rauchhaltigen
Bereichen montiert werden.
Um Verletzungen zu vermeiden, darf
das Gerät nicht zu Reinigungszwecken
auseinandergebaut werden.
Steigen Sie nicht auf eine instabile Unterlage,
wenn Sie das Gerät reinigen, sonst besteht
Verletzungsgefahr.
Stellen Sie keine Vase oder andere
Wassergefäße auf das Gerät. Ansonsten
könnte Wasser in das Gerät gelangen
und die Isolierung beeinträchtigen, was zu
Stromschlägen führen könnte.
Während des Betriebs sollte vermieden
werden, Fenster bzw. Türen längere Zeit
offen zu halten, da es anderenfalls zu
einem ineffizienten Energieverbrauch und
unangenehmen Temperaturschwankungen
kommen kann.
Um ein Austreten von Wasser zu verhindern,
ist darauf zu achten, dass die Kondensatleitung
- fachgerecht angeschlossen wird,
- nicht direkt in einen Abfluss geführt wird, bei
dem Rückstaugefahr besteht,
- nicht in einen mit Wasser gefüllten Behälter
geführt wird.
Nach einer längeren Nutzung von Kaminen
oder ähnlichem sollte der Raum regelmäßig
gelüftet werden.
Nach einer langen Nutzungsdauer ist zu
kontrollieren, ob die Montagehalterung
noch einwandfrei ist, damit das Gerät nicht
herunterfällt.
Fernbedienung
Es sollten keine wiederaufladbaren Ni-Cd-
Akkus verwendet werden. Diese könnten die
Fernbedienung beschädigen.
Beachten Sie Folgendes, um Fehlfunktionen
oder eine Beschädigung der Fernbedienung zu
vermeiden:
• Nehmen Sie die Batterien aus dem
Batteriefach, wenn die Fernbedienung
längere Zeit nicht benutzt wird.
• Es sind stets neue Batterien gleichen Typs
einzulegen, wobei die Polarität zu beachten
ist.

7
Deutsch
Netzwerkadapter (aktiviert)
Überprüfen Sie die folgenden Anforderungen
im Voraus (Zu Hause):
• Stecken Sie das Netzteil richtig in die
Steckdose. Stellen Sie sicher, dass die
Stromversorgung nicht verstaubt ist.
(Dies kann zu Bränden aufgrund von
Zündung durch schlechte Kontakte der
Stromversorgung führen)
• Überprüfen Sie den Status der durch
eine andere Person eingestellten Timer-
Aktivierung.
(Ein unerwarteter Betrieb-Stopp-Vorgang
kann den menschlichen Körper, Haustiere
und Pflanzen schädigen)
• Es sollte keine Abnormalität in der
Klimaanlage geben. Auch wenn es eine
Änderung der Windrichtung gibt, sollten
weder auf Personen noch auf Räume
nachteilige Auswirkungen vorhanden sein.
(Stellen Sie sicher, dass es keine
Gegenstände gibt, die einfach fliegen oder
fallen usw. Gegenstände, die aufgrund von
Wind herunterfallen, können zu Bränden,
Verletzungen usw. führen.)
Überprüfen Sie die folgenden Anforderungen
vor und während des Betriebs von außen:
• Informieren Sie die Person im Inneren über
die Betriebseinstellung der Klimaanlage.
(Dies kann den menschlichen Körper durch
plötzliche Änderungen der Außentemperatur
und der Raumtemperatur schädigen)
- Die Temperatureinstellung kann per
Fernbedienung erfolgen.
- Wenn sich im Raum Kinder, körperlich
beeinträchtigte Personen, ältere Personen
usw. befinden, die die Temperatur nicht
selbst regeln können, verwenden Sie diese
Anwendung bitte nicht.
• Bitte überprüfen Sie die Einstellung und die
Betriebsbedingungen.
(Ein plötzlicher Wechsel der Außentemperatur
kann den menschlichen Körper, Haustiere
und Pflanzen schädigen.)
Stromversorgung
Um Stromschläge zu vermeiden, ziehen Sie
den eventuell vorhandenen Stecker nicht am
Netzkabel heraus.
VORSICHT
Dieses Gerät ist mit R32
(schwaches brennbares Kältemittel) gefüllt.
Falls das Kältemittel ausläuft und einer
externen Zündquelle ausgesetzt wird,
besteht Brandgefahr.
Innen- und Außengerät
Das Gerät sollte in einem Raum mit einer
Wohnfläche größer als Amin (m²) installiert
und/oder betrieben werden. Es sollte von
Zündquellen wie Hitze/Funken/offenen
Flammen oder explosionsgefährdeten
Bereichen wie Gasgeräten, Gaskochern,
netzförmigen Gasversorgungssystemen oder
Elektroküchengeräten usw. ferngehalten
werden.(Bitte beachten Sie hierzu Tabelle A
Montageanleitung Tabelle für Amin (m²))
Beachten Sie, dass das Kältemittel evtl.
geruchlos ist. Daher wird dringend empfohlen,
dass geeignete Gasmelder für brennbare
Kältemittel vorhanden, betriebsbereit und in der
Lage sind, vor Lecks zu warnen.
Halten Sie eventuell erforderliche
Lüftungsöffnungen von Hindernissen frei.
Unterlassen Sie es, das Gerät gewaltsam zu
öffnen oder zu verbrennen, da es unter Druck
steht. Setzen Sie das Gerät auch keinen
heißen Temperaturen, Flammen, Funken oder
anderen Zündquellen aus. Anderenfalls kann
es explodieren und Verletzungen verursachen.
Sicherheitshinweise

8
Vorsichtsmaßnahmen für die
Verwendung des Kältemittels
vom Typ R32
Die grundlegenden Installationsverfahren sind mit denen
bei Modellen mit konventionellen Kältemitteln (R410A,
R22) identisch.
Da der Arbeitsdruck höher als bei Modellen
mit dem Kältemittel R22 ist, gibt es einige
gesonderte Rohrleitungen, Montageschritte
und Wartungswerkzeuge. Insbesondere, wenn
Sie ein Kältemittel-R22-Modell durch ein neues
Kältemittel-R32-Modell ersetzen, tauschen Sie
immer an der Außeneinheit die herkömmlichen
Rohre und Überwurfmuttern durch die
speziellen R32- und R410A-Rohrleitungen und
-Überwurfmuttern aus.
Für R32 und R410A kann an der Außeneinheit
und für das Rohr die gleiche Überwurfmutter
verwendet werden.
Die Vermischung verschiedener Kältemittel
in einem System ist untersagt. Modelle, die
die Kältemittel R32 und R410A verwenden,
haben einen unterschiedlichen Ladeanschluss-
Gewindedurchmesser, um eine fehlerhafte
Befüllung mit dem Kältemittel R22 zu
verhindern und die Sicherheit zu erhöhen.
Überprüfen Sie dies deshalb im Voraus. [Der
Ladeanschluss-Gewindedurchmesser für R32
und R410A beträgt 1/2 Zoll.]
Es ist immer sicherzustellen, dass keine
Fremdstoffe (Öl, Wasser usw.) in die
Rohrleitungen eindringen. Versiegeln
Sie darüber hinaus ordnungsgemäß die
Öffnungen, wenn Sie die Rohrleitungen lagern,
indem Sie sie zuklemmen, zukleben usw. (Die
Handhabung von R32 ist mit der von R410A
vergleichbar.)
• Betrieb, Wartung, Reparatur und
Rückgewinnung des Kältemittels sollten
von im Umgang mit brennbaren Kältemitteln
geschultem und zertifiziertem Personal
und entsprechend den Empfehlungen
des Herstellers durchgeführt werden.
Alle Personen, die ein System oder damit
verbundene Systemteile bedienen, warten
oder instand halten, müssen dafür geschult
und zertifiziert sein.
• Sämtliche Teile des Kühlkreislaufs
(Verdampfer, Luftkühler, AHU, Kondensatoren
oder Flüssigkeitssammler) sowie die
Rohrleitungen dürfen sich nicht in der Nähe
von Wärmequellen, offenen Flammen,
Betriebsgasgeräten oder laufenden
elektrischen Heizgeräten befinden.
• Der Benutzer/Eigentümer oder sein
Bevollmächtigter muss die Alarme, die
Gerätebeatmung und die Melder mindestens
einmal jährlich, soweit nach nationalen
Vorschriften erforderlich, regelmäßig
überprüfen, um ihre ordnungsgemäße
Funktion zu gewährleisten.
• Ein Betriebsbuch ist zu führen. Die
Ergebnisse dieser Prüfungen sind im
Betriebsbuch zu vermerken.
• Bei Lüftungen in besetzten Räumen ist zu
prüfen, ob keine Behinderung vorliegt.
• Vor der Inbetriebnahme eines neuen
Kältesystems sollte die für die
Inbetriebnahme des Systems verantwortliche
Person sicherstellen, dass geschultes
und zertifiziertes Bedienpersonal anhand
der Betriebsanleitung über den Aufbau,
die Überwachung, den Betrieb und die
Wartung des Kältesystems sowie die zu
beachtenden Sicherheitsvorkehrungen und
die Eigenschaften und Handhabung des
verwendeten Kältemittels eingewiesen wird.
• Die allgemeinen Anforderungen an
geschultes und zertifiziertes Personal sind
nachfolgend angegeben:
a) Kenntnisse in puncto Gesetzgebung,
Vorschriften und Normen im
Zusammenhang mit brennbaren
Kältemitteln,
b) Detaillierte Kenntnisse und Fähigkeiten
zu folgenden Themen: Umgang mit
brennbaren Kältemitteln, persönliche
Schutzausrüstung, Verhinderung von
Kältemittelaustritt, Umgang mit Flaschen,
Befüllung, Lecksuche, Rückgewinnung
und Entsorgung,
Sicherheitshinweise

9
Deutsch
c) Fähigkeit, die Anforderungen der
nationalen Gesetzgebung sowie der
Vorschriften und Normen zu verstehen
und in der Praxis anzuwenden und
d) Absolvieren einer kontinuierlichen Fort-
und Weiterbildung zur Aufrechterhaltung
dieses Know-hows.
e) Rohrleitungen von Klimageräten sind in
Aufenthaltsbereichen so zu installieren,
dass sie gegen unbeabsichtigte
Beschädigungen während Betrieb und
Wartung geschützt sind.
f) Gegen übermäßige Vibrationen oder
Pulsieren der Rohrleitungen sind
geeignete Vorsichtsmaßnahmen zu
ergreifen.
g) Stellen Sie sicher, dass
Schutzvorrichtungen, Kühlleitungen und
Verbindungsstücke gegen schädliche
Umwelteinflüsse geschützt sind (z. B.
Gefahren wie Ansammeln und Einfrieren
von Wasser in Entlastungsleitungen
oder das Ansammeln von Schmutz und
Ablagerungen).
h) Ausdehnung und Kontraktion von langen
Rohrleitungen in Kälteanlagen sind bei
Auslegung und Installation (montiert
und geschützt) so zu berücksichtigen,
dass die Wahrscheinlichkeit eines
hydraulischen Schlages mit Schäden an
der Anlage minimiert wird.
i) Schützen Sie die Kälteanlage vor
Beschädigungen und Bruch aufgrund von
Bewegung von Möbeln oder Umbauten.
j) Um sicherzustellen, dass keine
Undichtigkeiten auftreten, müssen vor
Ort hergestellte Kältemittelanschlüsse
in Innenräumen auf Dichtheit geprüft
werden. Die Prüfmethode muss eine
Empfindlichkeit von 5 Gramm Kältemittel
pro Jahr oder besser unter einem Druck
von mindestens 0,25 mal dem maximalen
zulässigen Druck (>1,04 MPa, max 4,15
MPa) haben. Es darf keine Leckage
festgestellt werden.
1. Installation (Ort)
• Produkte mit brennbaren Kältemitteln
sind entsprechend der in Tabelle A der
Installationsanleitung angegebenen
Mindestraumfläche, Amin (m
2
), zu installieren.
• Bei einer Feldladung muss der sich durch
die unterschiedliche Rohrlänge ergebende
Einfluss auf die Kältemittelfüllung quantifiziert,
gemessen und gekennzeichnet werden.
• Es ist sicherzustellen, dass die Installation
der Rohre auf ein Minimum reduziert
wird. Vermeiden Sie die Verwendung von
verbogenen Rohren und erlauben Sie keine
spitzwinkligen Krümmungen.
• Es ist sicherzustellen, dass die Rohre vor
technischen Schäden geschützt werden.
• Nationale Gasverordnungen, kommunale
Regelungen und Gesetze sind einzuhalten.
Benachrichtigen Sie die zuständigen
Behörden in Übereinstimmung mit allen
geltenden Vorschriften.
• Sorgen Sie dafür, dass alle mechanischen
Verbindungen zu Wartungszwecken
zugänglich sind.
• In Fällen, wo eine mechanische Belüftung
erforderlich ist, sind die Lüftungsöffnungen
frei von Hindernissen zu halten.
• Beachten Sie bei der Entsorgung des
Produkts die Vorkehrungen von Punkt 12, und
halten Sie die nationalen Vorschriften ein.
Bei Fragen zur sachgemäßen Handhabung
wenden Sie sich bitte an die städtischen
Ämter vor Ort.
Sicherheitshinweise

10
Sicherheitshinweise
2. Wartung
2-1. Wartungspersonal
• Das System wird von einem geschulten
und zertifizierten Servicepersonal, das vom
Benutzer oder Verantwortlichen eingesetzt
wird, geprüft, regelmäßig überwacht und
gewartet.
• Es ist sicherzustellen, dass die Füllmenge der
Größe des Zimmers entspricht, in dem die
das Kältemittel enthaltenden Teile installiert
sind.
• Stellen Sie sicher, dass die Kältemittelfüllung
nicht durchsickert.
• Jede qualifizierte Person, die mit Arbeiten
oder Eingriffen in einem Kältemittelkreislauf
beschäftigt ist, sollte im Besitz eines
aktuell gültigen, von einer in der Branche
anerkannten Prüfstelle ausgestellten
Zertifikats sein, das ihre Kompetenz zum
gefahrlosen Umgang mit Kältemitteln gemäß
einer anerkannten Industriespezifikation
ausweist.
• Die Wartung sollte nur gemäß den
Empfehlungen des Geräteherstellers
durchgeführt werden. Wartungs- und
Reparaturarbeiten, die die Unterstützung
durch andere Fachkräfte erfordern, dürfen nur
unter der Aufsicht der für die Verwendung von
brennbaren Kältemitteln zuständigen Person
durchgeführt werden.
• Die Wartung sollte nur gemäß den
Empfehlungen des Herstellers durchgeführt
werden.
2-2. Tätigkeit
• Vor Beginn der Arbeiten an Systemen
mit brennbaren Kältemitteln sind
Sicherheitskontrollen notwendig, damit das
Risiko einer Entzündung möglichst gering ist.
Für die Reparaturarbeiten am Kältesystem
müssen die Vorkehrungen unter Punkt 2-2
und 2-8 befolgt werden, bevor Arbeiten am
System durchgeführt werden.
• Die Arbeiten müssen gemäß einem
kontrollierten Verfahren durchgeführt werden,
um das Risiko zu minimieren, dass während
der Arbeiten entzündliche Gase oder Dämpfe
vorhanden sind.
• Das gesamte Wartungspersonal und andere
Mitarbeiter, die in der näheren Umgebung
arbeiten, müssen hinsichtlich des Wesens
der durchgeführten Arbeiten angewiesen und
überwacht werden.
• Vermeiden Sie Arbeiten in engen und
geschlossenen Räumen. Achten Sie immer
darauf, dass Sie sich nicht in der Nähe
der Quelle befinden, mindestens 2 Meter
Sicherheitsabstand einhalten oder die
Freifläche in einem Radius von mindestens 2
Metern abgrenzen.
• Tragen Sie eine geeignete Schutzausrüstung,
darunter einen Atemschutz, wenn die
Bedingungen es erfordern.
• Halten Sie alle Zündquellen und heiße
Metalloberflächen fern.

11
Deutsch
2-3. Prüfung auf Vorhandensein von
Kältemittel
• Der Bereich muss mit einem entsprechenden
Kältemitteldetektor vor und während
der Arbeiten überprüft werden, um
sicherzustellen, dass der Techniker über eine
mögliche brennbare Atmosphäre informiert
wird.
• Es ist sicherzustellen, dass die verwendeten
Leck-Detektoren für die Verwendung mit
brennbaren Kältemitteln geeignet sind, d. h.
dass sie funkenfrei, angemessen versiegelt
und eigensicher sind.
• Für den Fall, dass Kältemittel ausgelaufen
sind bzw. verschüttet wurden, lüften Sie sofort
den Bereich und halten Sie sich mit dem
Rücken gegen den Wind und entfernt von der
Austrittsstelle.
• Für den Fall, dass Kältemittel ausgelaufen
sind bzw. verschüttet wurden, benachrichtigen
Sie Personen, die sich in Windrichtung
des ausgelaufenen/verschütteten Produkts
befinden, isolieren Sie den umgebenden
Gefahrenbereich, und halten Sie unbefugte
Personen fern.
2-4. Vorhandensein eines Feuerlöschers
• Wenn Arbeiten mit offener Flamme an
den Kühlanlagen oder damit verbundenen
Teilen durchgeführt werden sollen, müssen
geeignete Feuerlöscheinrichtungen griffbereit
sein.
• Ein Pulverfeuerlöscher oder ein CO
2
-
Feuerlöscher muss in der Nähe des
Ladebereichs griffbereit sein.
2-5. Keine Zündquellen
• Personen, die Arbeiten an einem Kältesystem
durchführen, zu denen eine Offenlegung von
Rohren gehört, die brennbare Kältemittel
enthalten oder enthalten haben, dürfen keine
Zündquellen verwenden, die zu einer Brand-
oder Explosionsgefahr führen können. Die
betreffende Person darf bei der Durchführung
dieser Arbeiten nicht rauchen.
• Alle möglichen Zündquellen, darunter das
Rauchen von Zigaretten, sollten ausreichend
weit weg vom Ort der Installation, Reparatur,
Beseitigung und Entsorgung gehalten
werden, wenn die Möglichkeit besteht, dass
brennbare Kältemittel an den umgebenden
Raum freigegeben werden können.
• Vor Beginn der Arbeiten muss die Gegend
um die Ausrüstung herum inspiziert werden,
um sicherzustellen, dass keine Brand- oder
Zündgefahr vorhanden ist.
• „Rauchen verboten!“-Schilder müssen
aufgestellt werden.
2-6. Belüfteter Bereich
• Es ist sicherzustellen, dass der Bereich im
Freien ist oder ausreichend belüftet wird,
bevor in das System eingegriffen oder
Arbeiten mit offener Flamme durchgeführt
werden.
• Eine gewisse Belüftung muss während des
Zeitraums, in dem die Arbeiten durchgeführt
werden, aufrecht erhalten bleiben.
• Die Belüftung sollte eventuell freigegebenes
Kältemittel gefahrlos auflösen und
vorzugsweise nach außen in die Atmosphäre
abgeben.
Sicherheitshinweise

12
Sicherheitshinweise
2-7. Kontrollen der Kühlanlagen
• Wenn elektrische Bauteile ausgetauscht
werden, müssen die neuen Teile für den
betreffenden Zweck geeignet sein und die
korrekten technischen Daten aufweisen.
• Die Wartungs- und Reparaturrichtlinien des
Herstellers müssen stets eingehalten werden.
• Wenn Sie Fragen haben, wenden Sie sich an
die technische Kundendienstabteilung des
Herstellers.
• Die folgenden Überprüfungen gelten für
Installationen mit brennbaren Kältemitteln.
- Es ist sicherzustellen, dass die tatsächliche
Füllmenge der Größe des Zimmers
entspricht, in dem die das Kältemittel
enthaltenden Teile installiert sind.
- Die Belüftungsgeräte und Steckdosen
funktionieren angemessen, und der
Zugang zu ihnen ist nicht versperrt.
- Wenn ein indirekter Kühlkreislauf
verwendet wird, muss der
Sekundärkreislauf auf das Vorhandensein
von Kältemittel kontrolliert werden.
- Die Kennzeichnung an den Geräten
muss weiterhin sichtbar und lesbar sein.
Unleserliche Kennzeichnungen und
Schilder müssen ausgebessert werden.
- Kältetechnikrohre oder -bauteile sind
an einer Position installiert, wo sie
wahrscheinlich keinem Stoff ausgesetzt
sind, der Kältemittel enthaltende
Bauelemente durch Oxydation zerstören
kann. Eine Ausnahme besteht, wenn die
Bauteile aus Werkstoffen bestehen, die
von Natur aus gegen Korrosionen resistent
sind, oder sie angemessen vor Korrosionen
geschützt sind.
2-8. Kontrollen der elektrischen Geräte
• Die Reparatur- und Wartungsarbeiten an
elektrischen Bauteilen müssen anfängliche
Sicherheitsprüfungen und Bauteil-
Inspektionsverfahren umfassen.
• Anfängliche Sicherheitsüberprüfungen
müssen folgende Punkte umfassen, sind aber
nicht auf diese beschränkt:-
- Die Kondensatoren sind entladen: Dies
muss auf sichere Weise erfolgen, um eine
Funkenbildung zu vermeiden.
- Es liegen keine stromführenden
elektrischen Bauteile und Kabel beim
Füllen, Absaugen oder Säubern des
Systems frei.
- Es besteht eine kontinuierliche Erdung.
• Die Wartungs- und Reparaturrichtlinien des
Herstellers müssen stets eingehalten werden.
• Wenn Sie Fragen haben, wenden Sie sich an
die technische Kundendienstabteilung des
Herstellers.
• Wenn ein Fehler vorhanden ist, der die
Sicherheit beeinträchtigen könnte, darf
keine Stromversorgung mit dem Kreislauf
verbunden werden, bis der Fehler
zufriedenstellend behoben wurde.
• Wenn der Fehler nicht sofort behoben werden
kann, aber der Betrieb fortgesetzt werden
muss, sollte eine angemessene temporäre
Lösung verwendet werden.
• Der Besitzer der Ausrüstung muss informiert
werden, damit anschließend alle Beteiligten
Bescheid wissen.

13
Deutsch
3. Reparaturen an versiegelten Bauteilen
• Während der Reparaturen an versiegelten
Bauteilen müssen alle elektrischen
Zuleitungen von der Ausrüstung, an der
gearbeitet wird, getrennt werden, bevor
versiegelte Abdeckungen usw. entfernt
werden.
• Wenn während der Wartung eine elektrische
Stromversorgung zur Ausrüstung absolut
notwendig ist, muss eine dauerhaft in
Betrieb befindliche Form der Lecksuche am
kritischsten Punkt implementiert werden,
damit diese vor einer möglicherweise
gefährlichen Situation warnen kann.
• Besondere Aufmerksamkeit sollte folgenden
Punkten gezollt werden, um sicherzustellen,
dass bei Arbeiten an elektrischen Bauteilen
das Gehäuse nicht dahingehend verändert
wird, dass das Schutzniveau beeinträchtigt
wird. Dazu gehören Schäden an Kabeln,
übermäßige Anzahl von Anschlüssen,
Klemmen mit falschen Spezifikationen,
Schäden an Dichtungen, falsche Montage der
Schlauchanschlüsse usw.
• Es ist sicherzustellen, dass das Gerät sicher
befestigt ist.
• Es ist sicherzustellen, dass die Dichtungen
oder Dichtungsmaterialien nicht derart
erodiert sind, dass sie das Eindringen
von brennbaren Atmosphären nicht mehr
verhindern können.
• Ersatzteile müssen die Angaben des
Herstellers erfüllen.
HINWEIS: Die Verwendung von Silikon-
Dichtstoff kann die Wirksamkeit einiger Leck-
Detektortypen beeinträchtigen.
Eigensichere Bauteile müssen nicht isoliert
werden, bevor Arbeiten an ihnen ausgeführt
werden.
4. Reparatur von eigensicheren Bauteilen
• Legen Sie keine permanenten induktiven
oder kapazitiven Lasten an der Schaltung
an, ohne sicherzustellen, dass diese nicht
die zulässigen Werte für Spannung und
Stromstärke für die verwendete Ausrüstung
übersteigen.
• Eigensichere Bauteile sind die einzigen
Bauteile, die bei Vorhandensein einer
brennbaren Atmosphäre bearbeitet werden
können, auch wenn sie stromführend sind.
• Die Prüfeinrichtung muss den korrekten
Nennwert aufweisen.
• Ersetzen Sie Bauteile nur durch vom
Hersteller spezifizierte Teile. Vom Hersteller
nicht spezifizierte Teile können zur Zündung
von Kältemittel in der durch ein Leck
hervorgerufenen Atmosphäre führen.
5. Verkabelung
• Stellen Sie sicher, dass die Verkabelung nicht
Verschleiß, Korrosion, übermäßigem Druck,
Vibrationen, scharfen Kanten oder sonstigen
nachteiligen Umweltauswirkungen unterliegt.
• Die Prüfung sollte auch den Auswirkungen
von Alterung oder ständiger Vibration durch
Quellen wie Kompressoren oder Ventilatoren
Rechnung tragen.
6. Erkennung von brennbaren Kältemitteln
• Unter keinen Umständen sollten potenzielle
Zündquellen für die Suche oder Erkennung
von Kältemittelleckagen verwendet werden.
• Es darf keine Halogenlampe (oder ein
anderer Detektor mit freibrennender Flamme)
verwendet werden.
Sicherheitshinweise

14
Sicherheitshinweise
7. Die folgenden Lecksuchmethoden gelten
als für alle Kältemittelsysteme geeignet
• Bei der Verwendung von Detektoren mit einer
Empfindlichkeit von 5 Gramm Kältemittel
pro Jahr oder besser unter einem Druck
von mindestens 0,25 mal dem maximalen
zulässigen Druck (>1,04 MPa, max 4,15
MPa), z. B. einem Universal-Sniffer, dürfen
keine Leckagen detektiert werden.
• Elektronische Lecksucher können verwendet
werden, um brennbare Kältemittel zu
erkennen. Jedoch ist die Empfindlichkeit
u. U. nicht ausreichend oder muss ggf. neu
kalibriert werden.
(Die Prüfgeräte sollten in einem
kältemittelfreien Bereich kalibriert werden.)
• Es ist sicherzustellen, dass der Detektor
keine potenzielle Zündquelle ist und sich für
das verwendete Kältemittel eignet.
• Die Leck-Detektoren sollten auf einen
Prozentsatz des Kältemittel-LFL-Werts
festgelegt und gemäß dem verwendeten
Kältemittel und dem entsprechenden
Prozentsatz des Gases (max. 25 %) kalibriert
werden.
• Für die meisten Kältemittel eignen sich
auch Flüssigkeiten zur Leckageerkennung,
zum Beispiel solche für Blasen- und
Fluouresenzmethoden. Chlorhaltige
Reinigungsmittel sind zu meiden, da
Chlor mit dem Kältemittel reagieren und
Kupferrohrleitungen angreifen kann.
• Wenn ein Leck vermutet wird, müssen alle
offenen Flammen entfernt/gelöscht werden.
• Wird ein Kältemittel-Leck gefunden, das
Lötarbeiten erfordert, muss das gesamte
Kältemittel aus dem System abgesaugt
oder (mithilfe von Abschaltventilen) in einem
Teil des Systems entfernt vom Leck isoliert
werden. Befolgen Sie beim Entfernen des
Kältemittels die Vorkehrungen von Punkt 8.
8. Entfernung und Entleerung
• Wenn zu Reparaturen – oder für andere
Zwecke – in den Kältemittelkreislauf
eingegriffen wird, sind konventionelle
Verfahren anzuwenden. Es ist jedoch
wichtig, bewährte Methoden zu befolgen, da
die Entflammbarkeit eine Rolle spielt. Das
folgende Verfahren sollte eingehalten werden:
Kältemittel entfernen -> Kreislauf mit Edelgas
bereinigen -> luftleer pumpen -> mit Edelgas
bereinigen -> Kreislauf durch Schneiden oder
Löten öffnen.
• Die Kältemittelladung sollte in die korrekten
Recycling-Flaschen abgesaugt werden.
• Das System muss mit sauerstofffreiem
Stickstoff (OFN) gespült werden, damit das
Gerät sicher wird.
• Dieser Prozess muss möglicherweise
mehrmals wiederholt werden.
• Druckluft oder Sauerstoff dürfen für diese
Aufgabe nicht verwendet werden.
• Die Spülung soll erreicht werden, indem
das Vakuum im System mit sauerstofffreiem
Stickstoff unterbrochen und weiter gefüllt wird,
bis der Betriebsdruck erreicht ist. Dann soll
in die Atmosphäre entlüftet und schließlich
wieder ein Vakuum hergestellt werden.
• Dieser Prozess soll wiederholt werden, bis im
System kein Kältemittel mehr vorhanden ist.
• Wenn die endgültige sauerstofffreie
Stickstoffladung verwendet wird, muss das
System bis auf Atmosphärendruck entlüftet
werden, damit Arbeiten stattfinden können.
• Dieser Vorgang ist unabdingbar, wenn
Lötarbeiten an den Rohrleitungen
durchgeführt werden sollen.
• Es ist zu sicherzustellen, dass sich das Ventil
für die Vakuumpumpe nicht in der Nähe von
potentiellen Zündquellen befindet und eine
Belüftung zur Verfügung steht.
OFN = sauerstofffreier Stickstoff, eine Art von
Edelgas.

15
Deutsch
9. Ladeverfahren
• Neben den konventionellen Ladeverfahren
müssen folgende Anforderungen eingehalten
werden.
- Es ist zu sicherzustellen, dass bei der
Verwendung von Ladeeinrichtungen
keine Kontamination von verschiedenen
Kältemitteln auftritt.
- Schläuche und Leitungen sollten so kurz
wie möglich sein, damit in ihnen so wenig
Kältemittel wie möglich enthalten ist.
- Flaschen sind in einer geeigneten
Position entsprechend der Anweisungen
aufzubewahren.
- Es ist zu sicherzustellen, dass das
Kältesystem geerdet ist, bevor es mit
Kältemittel befüllt wird.
- Kennzeichnen Sie das System, wenn der
Ladevorgang abgeschlossen ist (sofern
nicht bereits erfolgt).
- Äußerste Sorgfalt ist anzuwenden, das
Kältesystem nicht zu überfüllen.
• Vor dem Nachladen des Systems muss
dessen Druck mit sauerstofffreiem Stickstoff
überprüft werden (siehe Punkt 7).
• Das System muss nach Abschluss des
Ladevorgangs, jedoch noch vor der
Inbetriebnahme auf Lecks überprüft werden.
• Eine nachfolgende Dichtheitsprüfung
muss vor dem Verlassen des Standorts
durchgeführt werden.
• Eine elektrostatische Aufladung kann
entstehen und einen gefährlichen Zustand
beim Laden und Ablassen des Kältemittels
verursachen. Zur Vermeidung von Brand-
und Explosionsgefahr leiten Sie die
Reibungselektrizität während der Umsetzung
ab, indem Sie vor dem Laden/Ablassen eine
Erdung und einen Potenzialausgleich von
Behältern und Anlagen durchführen.
10. Außerbetriebnahme
• Vor der Durchführung dieses Verfahrens
kommt es darauf an, dass der Techniker mit
der Ausrüstung und allen Details komplett
vertraut ist.
• Als bewährte Verfahrensweise wird
empfohlen, dass alle Kältemittel gefahrlos
zurückgewonnen werden.
• Bevor die Aufgabe durchgeführt wird, muss
für den Fall, dass vor der Wiederverwendung
der zurückgewonnen Kältemittel eine Analyse
benötigt wird, eine Öl- und Kältemittelprobe
entnommen werden.
• Es ist notwendig, dass elektrischer Strom
zur Verfügung steht, bevor mit der Aufgabe
begonnen wird.
a) Machen Sie sich mit der Ausrüstung und
deren Funktionsweise vertraut.
b) Das System ist elektrisch zu isolieren.
c) Überprüfen Sie Folgendes, bevor Sie das
Verfahren beginnen:
• mechanische Handhabungstechnik
ist bei Bedarf für den Umgang mit
Kältemittelflaschen verfügbar;
• die gesamte persönliche
Schutzausrüstung ist verfügbar und wird
richtig verwendet;
• der Absaugprozess wird zu allen
Zeiten von einer sachkundigen Person
beaufsichtigt;
• Absauggeräte und -flaschen erfüllen die
entsprechenden Normen.
d) Pumpen Sie nach Möglichkeit das
Kältemittelsystem ab.
e) Wenn ein Vakuum nicht möglich ist,
implementieren Sie einen Verteiler,
sodass das Kältemittel aus verschiedenen
Teilen des Systems entfernt werden kann.
f) Es ist sicherzustellen, dass sich die
Flasche auf der Waage befindet, bevor die
Absaugung durchgeführt wird.
g) Starten Sie die Absaugmaschine, und
arbeiten Sie getreu den Anweisungen.
h) Überfüllen Sie die Flaschen nicht.
(Nicht mehr als 80 Volumenprozent
Flüssigfüllung.)
i) Überschreiten Sie nicht den maximalen
Betriebsdruck der Flasche, auch nicht
vorübergehend.
Sicherheitshinweise

16
Sicherheitshinweise
j) Wenn die Flaschen korrekt gefüllt wurden
und der Prozess abgeschlossen ist,
stellen Sie sicher, dass die Flaschen und
die Ausrüstung unverzüglich vom Standort
entfernt werden und alle Absperrventile an
der Ausrüstung verriegelt sind.
k) Das abgesaugte Kältemittel darf erst
wieder in ein anderes Kältesystem
eingefüllt werden, nachdem es gereinigt
und überprüft wurde.
• Eine elektrostatische Aufladung kann
entstehen und einen gefährlichen Zustand
beim Laden bzw. Ablassen des Kältemittels
verursachen.Zur Vermeidung von Brand-
und Explosionsgefahr leiten Sie die
Reibungselektrizität während der Umsetzung
ab, indem Sie vor dem Laden/Ablassen eine
Erdung und einen Potenzialausgleich von
Behältern und Anlagen durchführen.
11. Kennzeichnung
• Es sind Etiketten anzubringen, die besagen,
dass die Ausrüstung außer Betrieb
genommen und das Kältemittel entleert
wurde.
• Das Etikett muss datiert und unterzeichnet
werden.
• Es ist sicherzustellen, dass die Ausrüstung
mit Etiketten gekennzeichnet wurde, die
besagen, dass die Ausrüstung brennbare
Kältemittel enthält.
12. Rückgewinnung
• Beim Entfernen von Kältemittel aus einem
System, entweder zur Wartung oder zur
Außerbetriebnahme, wird als bewährte
Verfahrensweise empfohlen, dass alle
Kältemittel gefahrlos abgesaugt werden.
• Beim Umfüllen von Kältemittel in die Flaschen
ist sicherzustellen, dass nur geeignete
Kältemittel-Absaugflaschen eingesetzt
werden.
• Es ist sicherzustellen, dass die korrekte
Anzahl von Flaschen zum Aufnehmen der
gesamten Systemladung verfügbar sind.
• Alle zu verwendenden Flaschen sind für
das abgesaugte Kältemittel ausgewiesen
und entsprechend gekennzeichnet (d. h.
spezielle Flaschen für die Rückgewinnung
von Kältemittel).
• Die Flaschen müssen mit einem
Überdruckventil ausgestattet und die
zugehörigen Absperrventile in einwandfreiem
Zustand sein.
• Die Recyclingflaschen sind luftleer und nach
Möglichkeit gekühlt, bevor die Absaugung
erfolgt.
• Die Recycling-Ausrüstung muss in
einwandfreiem Zustand sein und über eine
griffbereite Reihe von Anweisungen bezüglich
der Ausrüstung verfügen. Sie muss für die
Absaugung von brennbaren Kältemitteln
geeignet sein.
• Darüber hinaus muss eine Reihe von
geeichten Waagen zur Verfügung stehen und
einen einwandfreien Zustand aufweisen.
• Die Schläuche müssen komplett mit
leckagefreien Trennkupplungen und in gutem
Zustand vorliegen.
• Überprüfen Sie vor Verwendung der
Absaugmaschine, dass sie sich in einem
einwandfreien Betriebszustand befindet,
ordnungsgemäß gepflegt wurde und dass
alle zugehörigen elektrischen Komponenten
versiegelt sind, um im Falle einer
Kältemittelfreisetzung eine Entzündung zu
verhindern. Wenden Sie sich im Zweifelsfall
an den Hersteller.
• Das abgesaugte Kältemittel sollte in der
korrekten Recycling-Flasche an den
Kältemittellieferanten zurückgebracht und mit
dem entsprechenden Entsorgungsnachweis
versehen werden.
• Mischen Sie keinesfalls Kältemittel in den
Rückgewinnungsgeräten und vor allem nicht
in den Flaschen.
• Wenn Kompressoren oder Kompressoröle
entfernt werden sollen, ist sicherzustellen,
dass sie auf ein akzeptables Maß luftleer
gepumpt wurden, um zu gewährleisten, dass
kein brennbares Kältemittel im Schmierstoff
verbleibt.
• Der Leerungsprozess erfolgt vor der
Rückgabe des Kompressors an die
Lieferanten.
• Es sollte lediglich eine Elektroheizung für das
Kompressorgehäuse eingesetzt werden, um
diesen Vorgang zu beschleunigen.
• Wenn Öl aus einem System abgelassen wird,
muss dies gefahrlos durchgeführt werden.

17
DeutschSicherheitshinweise / Systemüberblick
Systemüberblick
•Für die App wird ein Smartphone mit Android 4,4 und höher oder iOS 9 und höher
benötigt. Es gibt jedoch keine Garantie dafür, dass die App mit allen Android-
Betriebssystemversionen problemlos funktioniert.
•Der Netzwerkadapter ist speziell als Endgerät für die „Panasonic Comfort Cloud“- App
konzipiert.
•Die Abdeckung des WLAN-Netzwerks muss den Installationsort der Klimaanlage
einschließen.
Netzwerkadapter WLAN-Modul (eingebaut)
Modell DNSK-P11
Eingangsspannung 5 V DC (vom Innengerät der Klimaanlage)
Derzeitiger Verbrauch Tx/Rx max. 290/100 mA
WLAN-Standard IEEE 802,11 b/g/n
Frequenzbereich 2,4 GHz band
Verschlüsselung WPA2-PSK (TKIP/AES)
Spezifikation
Maximale Hochfrequenzleistung, die in den Frequenzbändern übertragen wird
Art der Funkverbindung Frequenzband Max. EIRP (dBm)
WLAN 2412 - 2472 MHz 20 dBm
Panasonic
Herunterladen aus dem
App-Store
Netzwerkadapter
Router Internet Smartphone
Dinge, die Sie vorbereiten müssen
(separat kaufen und abonnieren)
Panasonic Comfort Cloud
App (kostenlos)
Innengerät
•Zerlegen oder verändern Sie diesen Netzwerkadapter auf KEINE Weise.
•Entfernen Sie diesen Netzwerkadapter während des Betriebs NICHT aus dem Gerät.
•Über Funk übertragene und empfangene Daten können abgefangen und überwacht
werden.
Vorsichtsmaßnahmen

18
TIMER
OFF
TIMER
ON
Bedienung
AIR SWING
Ausrichten des Luftstroms
POWERFUL:
Turbobetrieb
• Diese Betriebsart endet automatisch nach 20 Stunden.
QUIET:
Flüsterbetrieb
• In dieser Betriebsart wird der Schallpegel verringert.
Aufwärtsrichtung
Querrichtung
• In der Stellung AUTO wird die Drehzahl des
Innengeräteventilators automatisch an die jeweilige Betriebsart
angepasst.
• Um einen vorrangig geräuscharmen Betrieb zu haben, wählen
Sie die geringste Lüftergeschwindigkeit .
Zum Einstellen der Ventilatordrehzahl
AUTO
FAN
• Die Klappe darf nicht von Hand verstellt werden.
Umschalten zwischen QUIET (Flüsterbetrieb)
und POWERFUL (Turbobetrieb)
Anzeigeleiste
POWER
TIMER
nanoe X
Genießen einer frischen und sauberen Umgebung
• Diese Funktion sorgt für saubere Luft, befeuchtet Ihre Haut und
Ihre Haare und die beseitigt Gerüche innerhalb des Raums.
• Diese Funktion kann bei ein- oder ausgeschaltetem Gerät durch
Drücken des nanoe™X-Knopfes aktiviert werden. Während des
Einzelbetriebs von nanoe™X richtet sich die Lüfterdrehzahl nach
den mit der Fernbedienung vorgenommenen Einstellungen.
• Wird nanoe™X vor dem Abschalten des Geräts aktiviert,
wird diese Funktion nach neuerlichem Anschalten
wiederaufgenommen, was auch den ON Timer.
Drücken Sie diese
Taste, um die
Fernbedienung
zurückzusetzen.
Diese Taste wird
im Normalbetrieb
nicht benötigt.
Zum Ein-/Ausschalten
der WLAN-Funktionen
drücken.
• Diese Betriebsart reduziert im Kühlbetrieb die Trockenheit der
Luft.
MILD DRY
Verbessern des Feuchtegehalts der Luft
(Nicht zutreffend für Multi-Split-Geräte)

19
DeutschBedienung
Um den Komfort während des Schlafens zu maximieren
Diese Betriebsart bietet Ihnen eine angenehme Umgebung beim Schlafen. Sie passt automatisch die Schlafmuster-
Temperatur während des Aktivierungszeitraums an. Durch Aktivieren dieser Betriebsart wird die Innengerät-Anzeige
dunkler. Dies gilt nicht, wenn die Anzeigehelligkeit gedimmt wurde.
• Dieser Vorgang kann zusammen mit dem Timer
eingestellt werden. Bei Verwendung im Verbund mit
dem AUS Timer hat der Schlafbetrieb Priorität.
• Dieser Vorgang kann durch Drücken der jeweiligen
Taste beendet werden, bis der Schlummer-Timer 0.0h
erreicht.
SLEEP
(Cancel)
Dieser Vorgang ist im Aktivierungszeitgeber (0,5, 1, 2, 3,
4, 5, 6, 7, 8 oder 9 Stunden) eingearbeitet.
Betriebsbereiche
Verwenden Sie dieses Klimagerät in folgenden Temperaturbereichen.
Temperatur °C (°F) Innen
Single-Split-Außengerät *1 Multi-Split-Außengerät *2
TK FK TK FK TK FK
KÜHLEN Max. 32 (89,6) 23 (73,4) 43 (109,4) 26 (78,8) 46 (114,8) 26 (78,8)
Min. 16 (60,8) 11 (51,8) -10 (14,0) - -10 (14,0) -
HEIZEN Max. 30 (86,0) - 24 (75,2) 18 (64,4) 24 (75,2) 18 (64,4)
Min. 16 (60,8) - -15 (5,0) -16 (3,2) -15 (5,0) -16 (3,2)
TK: Trockenkugeltemperatur, FK: Feuchtkugeltemperatur
*1
CU-Z20VKE, CU-Z25VKE, CU-Z35VKE, CU-Z42VKE, CU-Z50VKE, CU-Z71VKE
*2
CU-3E18PBE, CU-4E23PBE, CU-4E27PBE, CU-5E34PBE, CU-2E12SBE, CU-2E15SBE, CU-2E18SBE, CU-3E23SBE,
CU-2Z35TBE, CU-2Z41TBE, CU-2Z50TBE, CU-3Z52TBE, CU-3Z68TBE, CU-4Z68TBE, CU-4Z80TBE, CU-5Z90TBE
Einstellen des Timers
• Um den Ein- bzw. Ausschalt-Timer zu löschen,
drücken Sie die Taste
TIMER
ON
bzw.
TIMER
OFF
, um bzw.
auszuwählen, dann die Taste
CANCEL
.
• Nach einem Stromausfall oder dem Deaktivieren
der Timerfunktion kann die vorherige Einstellung
wiederhergestellt werden. Hierzu ist zunächst die
Taste
TIMER
ON
bzw.
TIMER
OFF
tzum Auswählen von bzw.
drücken, dann die Taste
SET
.
• Die nachfolgende Timer-Einstellung wird angezeigt
und zur angegebenen Zeit aktiviert.
• Die Timerfunktion richtet sich nach der in der
Fernbedienung eingestellten Uhrzeit und wird täglich
ausgeführt. Zum Einstellen der Uhrzeit siehe die
Kurzanleitung.
Um das Gerät zu bestimmten Zeiten ein- bzw. auszuschalten, stehen jeweils 2 Ein- und Ausschalt-Timer zur
Verfügung.
TIMER
OFF
TIMER
ON
3
12
Wählen Sie den
Einschalt- bzw. den
Ausschalt- Timer aus
Beispiel:
AUS at 22:00
• Mit jedem Tastendruck:
Cancel
TIMER
OFF
Stellen Sie die
gewünschte Uhrzeit ein
Bestätigen
2
SET
1
2
3
Note
, ,
SLEEP
•
Diese Funktionen können in allen Betriebsarten
verwendet und durch erneutes Drücken der jeweiligen
Taste wieder beendet werden.
• Diese Funktionen können nicht gleichzeitig verwendet
werden.
• Kann während der SCHONENDEN ENTFEUCHTUNG
nicht aktiviert werden.
Näheres siehe unter „Funktionsdetails...“.

20
App-Installation
Für Android-Benutzer (Android 4,4 und
höher)
•Öffnen Sie
GET IT ON
Google Play
.
•Suchen Sie nach der „Panasonic Comfort
Cloud“-App.
•Laden Sie sie herunter und installieren Sie
sie.
Für iOS-Benutzer (iOS 9 und höher)
•Öffnen Sie
Download on the
App Store
.
•Suchen Sie nach der „Panasonic Comfort
Cloud“-App.
•Laden Sie sie herunter und installieren Sie
sie.
Hinweis
•Das Erscheinungsbild der App-Benutzeroberfläche kann sich bei Versions-Upgrades ohne
Ankündigung ändern.
•Die Nutzung dieser Anwendung ist kostenlos. Es können jedoch weitere Kosten für
Verbindung und Betrieb anfallen.
Bedienung
•Drücken Sie auf der Fernbedienung, um mit dem WLAN-Zugangspunkt zu
Hause zu kommunizieren.
•Die WLAN-LED blinkt, um den Verbindungsstatus zum Zugriffspunkt zu
Hause anzuzeigen.
App InstallationAnschließen des Netzwerks
Schnelles Blinken Das Gerät baut die Verbindung auf.
Langsames Blinken Das Gerät sichert die Verbindung nicht.
Kein Blinken (bleibt an) Das Gerät hat die Verbindung hergestellt.
•Es kann die Verbindung zum Gerät herstellen, auch wenn das Gerät ausgeschaltet ist.
Starten der „Panasonic Comfort Cloud“
•Als neuer Benutzer wählen Sie zum
Registrieren die Option „Neue Panasonic-ID
erstellen“.
•Als registrierter Benutzer melden Sie sich mit
Ihrer Panasonic-ID und Ihrem Passwort an.
Verwenden Sie die „Panasonic Comfort Cloud“-App als eine Option zur Steuerung der
Klimaanlage.
Please enter your Panasonic ID and password.
Panasonic ID
Password
Password
Remember me
Forgot ID/Password
Create new Panasonic ID
View an example
Login
Login
Panasonic ID
Erstellen einer neuen Panasonic-ID
