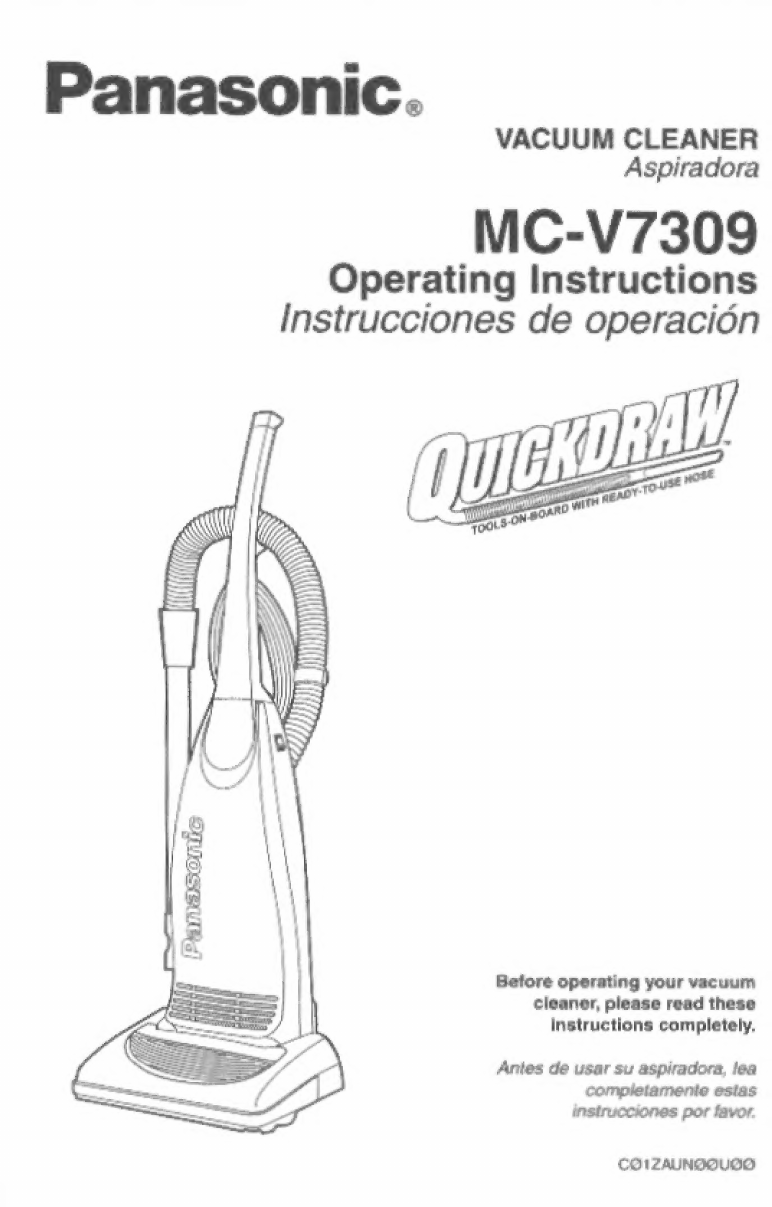

Panasonic.
VACUUM CLEANER
Aspiradora
MC-V7309
Operating Instructions
Instrucciones de operación
z >
P t |
i I
AS Vile
Before operating your vacuum
cleaner, please read these
instructions completely.
Antes de usar su aspiradora, lea
C01ZAUNOCUdOO

use. Read and understand all instructions.
TO OUR VALUED CUSTOMER
We are very pleased to welcome you to the Panasonic family of products. Thank you for
purchasing this product. Our intent is that you become one of our many satisfied customers.
Proper assembly and safe use of your vacuum cleaner are your responsibilities. Your
vacuum cleaner is intended only for household use. The cleaner should be stored in a dry,
indoor area. Read the Operating Instructions carefully for important use and safety
information.
Special care is required when vacuuming certain types of carpet or floor covering. Always
check the carpet or floor covering manufacturer's recommended cleaning instructions
before vacuuming.
PLEASE PAY CLOSE ATTENTION TO ALL
WARNING AND CAUTION STATEMENTS.
possibility of personal injury, loss of human life, and/or
damage to the vacuum cleaner and/or personal
property if the instructions given are not followed.
! WARNING statements are designed to alert you to the
possibility of damage to the vacuum cleaner and/or
personal property if the instructions given are not
followed.
! CAUTION statements are designed to alert you to the
IN WARNING
TO AVOID ELECTRICAL SHOCK
Never vacuum damp or wet surfaces or liquids.
DO NOT store machine outdoors.
Replace worn or frayed power cord immediately.
Unplug from outlet when not in use and betore servicing.
TO AVOID ACCIDENTS
Except for hand-held cleaners, keep machine on floor - not chairs, tables, steps, stairs, etc.
Store machine promptly after each use to prevent accidents such as tripping over power cord or machine.
Use machine and accessories only in a manner intended by the manufacturer.
The use of an extension cord is not recommended.
©1999 Matsushita Electric Industrial Co., Ltd. All rights reserved.
da

Por favor, lea “Instrucciones importantes de seguridad” en la pagina 6 antes
de usar su aspiradora. Lea y comprenda todas las instrucciones.
A NUESTRO CONSUMIDOR ESTIMADO
Nos da mucho gusto a presentarle a la familia de productos de Panasonic. Le damos las gracias
por comprar este producto. Estammos resueltos a hacerte uno de nuestros muchos consumidores
satisfechos.
Montaje correcto y uso seguro de su aspiradora son sus responsabilidaes. Su aspiradora
está fabricada para el uso a domicilio únicamente. Debe guardar la aspiradora en un lugar
seco y debajo de techo. Lea las “Instrucciones de operación” con cuidado para la
información importante de uso y la información de seguridad.
Se requiere el cuidado especial cuando pasa la aspiradora sobre ciertas clases de alfombra
o cubierta de Lapa Siempre revise las instrucciones de fa limpieza recomendada =
bricant alfombra o la cubierta de piso ant ar fa fr,
Preste mucha atencion por favor a todos
los avisos y a todos las advertencias
Las secciones AVERTENCIA están incluidas
Y para llamarle atención a la posibilidad de la
lesión corporal, la pérdida de vida humana, y/o
el daño a la aspiradora y/o el daño a las
propiedades personales si las instrucciones
dadas no están seguidas,
Las secciones CUIDADO están incluídas para
A llamarle atención a la posibilidad del daño a la
C UIDA DO aspiradora, y/o del daño a las
propiedades personales si las instrucciones
dadas no están seguidas.
IN AVERTENCIA
PARA EVITAR CHOQUE ELECTRICO
Nunca pase la aspiradora en las superficies húmedas o mojadas ni aspire los liquidos.
No mantenga la aspiradora a la intemperie.
Cambio en seguida un cordón eléctrico gastado o raído.
Desconéctela cuando fo la está usando y antes de darle servicio.
PARA EVITAR ACCIDENTES
Excepto las aspiradoras a mano, mantenga la aspiradora sobre el suelo - no sobre las sillas, fas mesas, los
escalones, las escaleras, etc.
Mantenga la aspiradora en un lugar seguro en seguida después de cada uso para evitar accidentes como
tropiezo con cordón eléctrico o con aspiradora.
Use la aspiradora y los accesorios únicamente en manera descrita en este manual.
No recomiende un cordón eléctrico adicional.
©1999 Matsushita Electric industrial Co., Ltd. Todos los derechos están reservados.
29.

CONSUMER
INFORMATION
/
Información
para
consumidor
eese
2-3
IMPORTANT
SAFETY
INSTRUCTIONS
/
Instrucciones
importantes
de
Seguridad
...........ccccescessssscvsccscceccessevsersceascsscasessenees
5-6
PARTS
IDENTIFICATION
/
Identificación
de
piezas
„esen
7
ASSEMBLY
/
Montaje...........oooonninnnocccccaciconononoconanancnncnnononno
ro
nono
cnnanananc
no
ronanoo
anos
8
Attaching
Handle
/
Colocación
del
Mango
......ooooooonnniconnnocccanonnorononincrnonanononn
8
Using
Cord
Hook
/
Uso
del
sujetador
del
cordón
-sesser
8
Tool
Storage
/
Almacenaje
de
herramientas
.....oooocoonconinininnninconananinicicono
nono
9
FEATURES
/
Características
.........oooononoconnanccocanacacaccnonanrorooronnnnnn
ono
corannaroncncnnnns
10
Automatic
Self
Adjusting
Nozzle
/
Boquilla
de
ajuste
automático
.................
10
Edge
Cleaning
/
Limpieza
para
OFIÍAS
....cccccccccccccccccssecussesscscesccecsceesusesecees
10
Motor
Protector
/
Protector
de
motor
.........ooooononnooccnnccccncnaninn
no
rr
nononencccnnccnans
10
Hose
Ring
and
Hose
Ring
Mount
/
Anillo
de
manguera
y
soporte
del
anillo
para
Manguera
a...se
11
TO
OPERATE
CLEANER
/
Para
operar
la
aspiradora
o.an
12
Power
Cord
/
Cordón
eléctrico
............ooocococccoonoronnonnnnnarioonancno
non
ronnnn
nana
ciannnnos
12
On-Off
Switch
/
Control
ON-OFF
.........ccccccccsccccscccssesesssecceesssccssssenseceneeensnes
12
Handle
Adjustments
/
Ajustes
del
MANGO
.....ooooonoonononcccinnannnnnacinnnoornnnannnnno
12
Using
Tools
/
Uso
des
herramientas
....oooonoocociciiconionacnanionannancnorcc
cora
roonn
rro
raros
13
ROUTINE
CARE
OF
CLEANER
/
Cuidado
de
rutina
de
la
aspiradora
................
14
Cleaning
Secondary
Foam
Filter
/
Limpieza
del
segundo
filtro
de
goma
espuma
aanerer
14
Replacing
HEPA
Exhaust
Filter
/
Cambiar
del
filtro
de
escape
HEPA
............
14
Changing
Dust
Bag
/
Cambio
de
la
bolsa
de
polvo
auessen
15

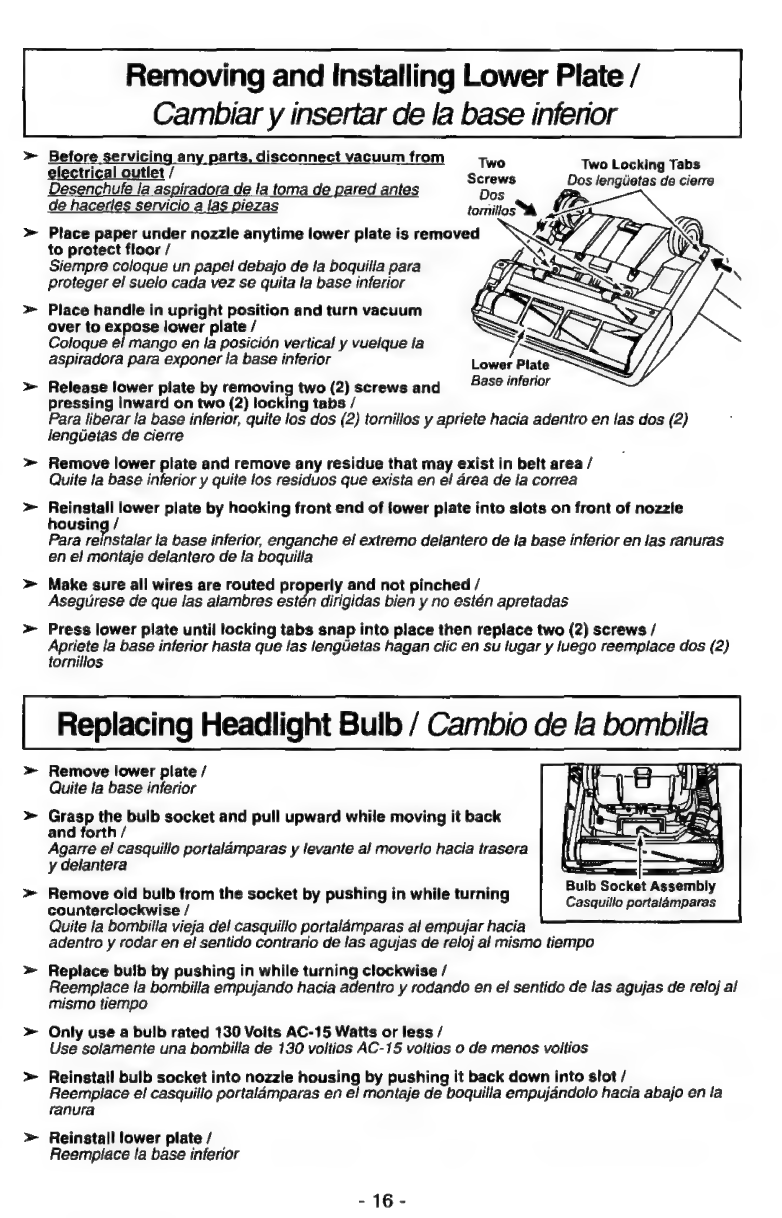

Removing
and
Installing
Lower
Plate
/
Cambiar
y
insertar
de
la
Dase
inferior
....ooioniconicininnicananananana
nana
nanar
conan
rnrannnnn
16
Replacing
Headlight
Bulb
/
Cambio
de
la
bombilla
o...on
16

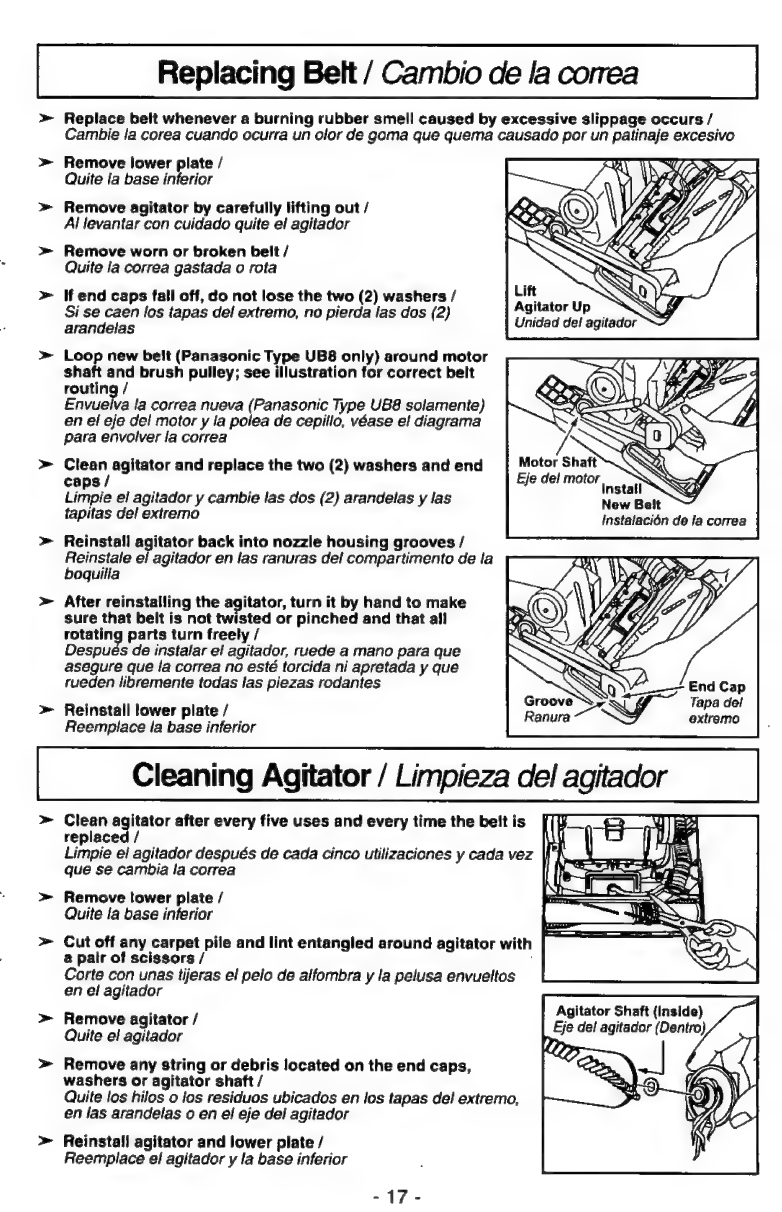

Replacing
Belt
/
Cambio
de
la
correa
oo...
.ccccccccccccscccccssssccevtrseseceentesceseseeeeeses
17
Cleaning
Agitator
/
Limpieza
del
agitador
.............onioooccconccociccconcnoorneconaninnnnos
17
Replacing
Agitator
/
Cambio
del
agitador.........oooooooccononccnnnonacccnonanccnnnonan
renos
18
Cleaning
Exterior
and
Tools
/
Limpieza
del
exterior
y
de
los
herramientas
....
18

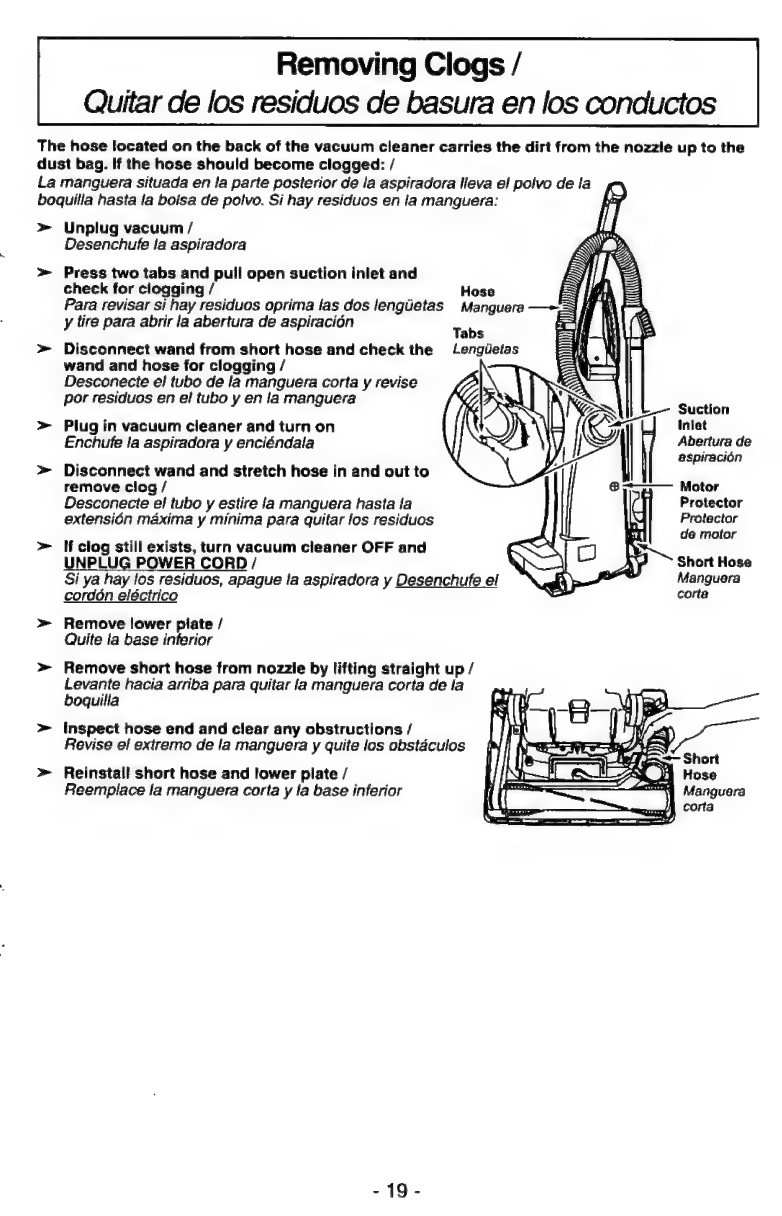

Removing
Clogs
/
Quitar
de
los
residuos
de
basura
en
los
conductos
...........
19

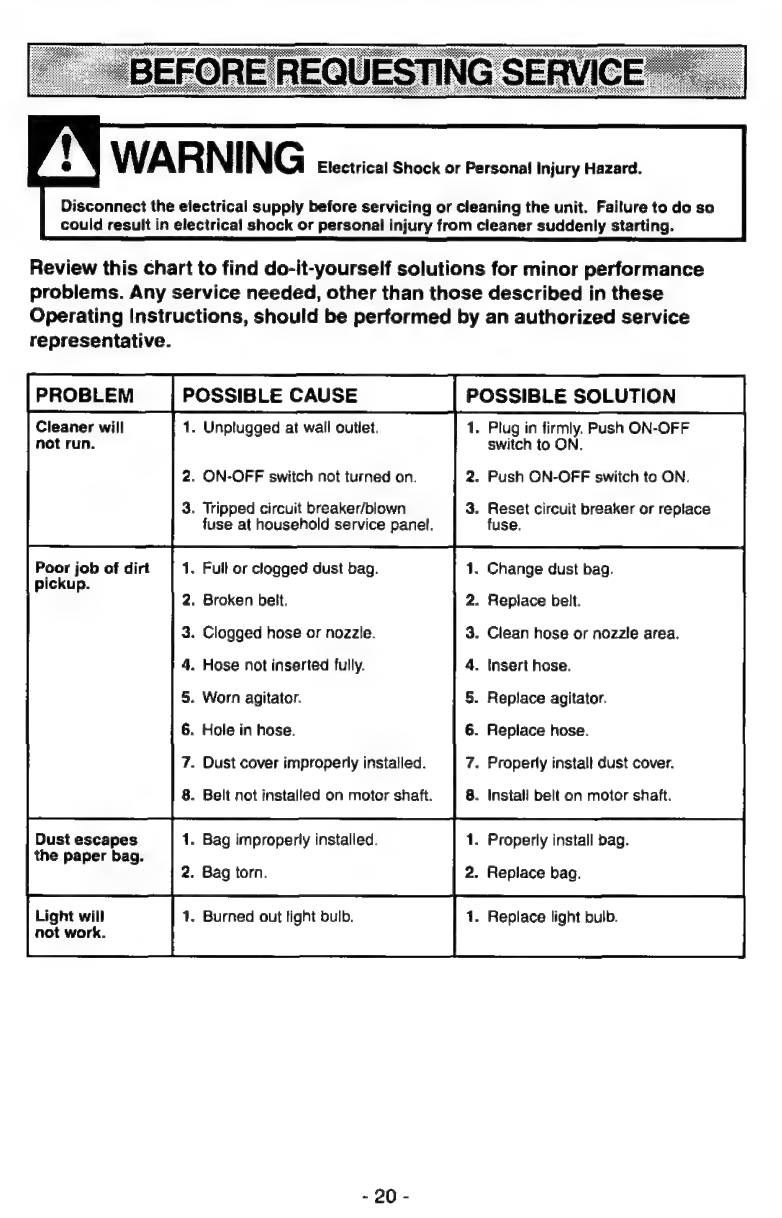

BEFORE
REQUESTING
SERVICE
/
Antes
de
pedir
servicio
.......................
20-21
WARRANTY
/
Garantía
..ooooooooooooccconccccnncnnanananananonnn
cono
norronoraanonannonano
nono
nonaso
22-23
WHAT
TO
DO
WHEN
SERVICE
IS
NEEDED
/
Cuando
necesita
servicio
............
24

When using vacuum cleaner, basic precautions should always
be followed, including the following:
READ ALL INSTRUCTIONS BEFORE USING THIS VACUUM CLEANER
A WARNING
To reduce the risk of fire, electrical shock, injury:
1. DO NOT leave vacuum cleaner when plugged in. Unplug from outlet when
not in use and before servicing.
2. To reduce the risk of fire, electric shock - DO NOT use outdoors or on wet
surfaces.
3. DO NOT allow to be used as a toy. Close attention is necessary when used
by or near children.
4. Use only as described in this manual. Use only manufacturer's
recommended tools.
5. DO NOT use with damaged cord or plug. If vacuum cleaner is not working
as it should, has been dropped, damaged, left outdoors, or dropped into
water, return it to an authorized Panasonic Servicenter.
6. DO NOT pull or carry by cord, use cord as a handle, close door on cord, or
pull cord around sharp edges or corners. DO NOT run vacuum cleaner over
cord. Keep cord away from heated surfaces.
7. DO NOT unplug by pulling on cord. To unpiug, grasp the plug, not the cord.
8. DO NOT handle plug or vacuum cleaner with wet hands.
9. DO NOT put any objects into openings. DO NOT use with any opening
blocked; keep free of dust, lint, hair, and anything that may reduce air flow.
10. Keep hair, loose clothing, fingers, and all parts of body away from openings
and moving parts.
11. DO NOT pick up anything that is burning or smoking, such as cigarettes,
matches, or hot ashes.
12. DO NOT use without dust bag and/or filters in place.
13. Turn off all controls before unplugging.
14. Use extra care when cleaning on stairs.
15. DO NOT use cleaner to pick up flammable or combustible liquids such as
gasoline or use in areas where they may be present.
SAVE THESE INSTRUCTIONS
THIS VACUUM CLEANER IS INTENDED
FOR HOUSEHOLD USE ONLY
Note: Before you plug in your Panasonic vacuum cleaner, make sure that the voltage
indicated on the rating plate located at the back of the vacuum cleaner is the same as
your local supply.
-5-

Cuando usa su aspiradora, debe seguir las
instrucciones incluso las siguientes:
Lea todas las instrucciones antes de usar esta aspiradora
A AVERTENCIA
Para reducir el riesgo de incendio, choque eléctrico o lesión corporal:
1.
2.
3.
No
en
No abandone la aspiradora cuando está conectada. Desconéctela cuando no la está
usando y antes de darle servicio.
Para reducir el riesgo de incendio o choque eléctrico no use la aspiradora al aire
libre ni sobre las superficies mojadas.
No permita que los niños jueguen con la aspiradora. Se requiere tener mayor
cuidado cuando sea usada en la proximidad de niños o por niños.
. Use la aspiradora únicamente en la manera descrita en este manual. Use
únicamente con los accesorios recomendados por la fábrica.
. No use la aspiradora si el cordón eléctrico o el enchufe está dañado. Si la aspiradora
no está funcionando adecuadamente o sí se ha le caído, está dañada, ha estado
expuesta a la intemperie o si se le ha caído al agua, devuélvala a un Centro de
Servicio de Panasonic autorizado.
- No hale ni transporte la aspiradora por el cordón; no use el cordón como mango; no
cierre puertas sobre el cordón; no hale el cordón sobre rebordes agudos ni
esquinas; no pase la aspiradora sobre el cordón. Mantenga el cordón alejado de
superficies calientes.
. No desconecte la aspiradora tirando del cordón eléctrico. Para desconectarla, hale el
enchufe, no el cordón.
. No toque la aspiradora ni el enchufe con las manos mojadas.
. No coloque objetos en las aberturas. No use la aspiradora si alguna abertura está
bloqueada; manténgala libre de polvo, pelusa, cabellos, o cualquier cosa que puede
disminuir el flujo de aire.
Mantenga el cabello, la ropa suelta, los dedos y todas las partes del cuerpo alejados
de las aberturas y piezas mecánicas.
. No use la aspiradora para levantar objetos que se está quemando o emitiendo
humo, como cigarrillos, cerillos o cenizas calientes.
. No use la aspiradora sin tener insertados la bolsa para polvo y/o los filtros.
Antes de desconectar la aspiradora, apáguela siempre.
. Tenga cuidado mayor cuando usa la aspiradora sobre los escalones.
No use la aspiradora para aspirar líquidos inflamables o combustibles como gasolina
ni la use en lugares donde éstos podrían estar presentes.
Guarde estas instrucciones
Esta aspiradora está recomendada
para el uso a domicilio unicamente.
ta: Antes de conectar su aspiradora Panasonic, asegúrese de que el votaje indicado
el voltímetro en la parte posterior de la aspiradora sea del mismo voltaje que el de su
casa.
-6-

Do Not Carry Unit By the
Dust Cover (See Illustration)
No lleve la aspiradora por la
cubierta de la bolsa de polvo
(Consulte la ilustración)
Hose
x
Manguera
Power
Cord
fa
manguera
Cordón
eléctrico Cord Hook
Sujetador de
Hose Ring
Anillo para del cordón
fa manguera
E.
ie
ja
Dusting
: rus
hs ion en Cepillo para
c g H sacudir
arry
Mango para ; aane
transportar |
~-= Lower Cord
Dust
Cover
On-Off
Retainer
f
(Dust
Bag
Switch
Compartimiento
Inside)
interruptor
de
inferior
para
Cubierta
de
encendida/
el
cordón
polvo
(Bolsa
apagado
Suction
Inlet
está
adentro)
a
Abertura
de
Secondary aspiración
Dilter (Inside — Crevice Tool
Exhaust Dust Cover) Herramienta
Filter (Inside Filtro para tapices
Dust Cover) secundano
Motor
6
Protector
Protector
. de motor
~—— Hose Ring
Mount
Soporte para
| | A manguera
s Qs Short Hose
N Í Manguera corta
Furniture Guard f Rating Plate
Protector de meubles Voltimetro
Filtro de escape
(Dentro de
cubierta de polvo)
(Dentro de
cubierta de
polvo)
Nozzle
Boquilla
FEATURE CHART / Diagrama de características
(PANASONIC UPRIGHT VACUUM) /
(Aspiradora vertical Panasonic)
FEATURES / Power / i
Caracteristicas Voltaje je je Protector
Model /Modelo |120V. AC (60Hz) Yes / Yes/ [25 Ft (7.6 m) Yes /
MC-V7309 120A/120A Si Si 7,6 m (25 pi) Si

2)
» Insert screw /
instale el tornillo
1)
> DO NOT plug in until |
assembly is complete /
oes é posed art [ence » Tighten screw /
ed
Ss
PR
Apriete
el
tornillo
Handle
>
Turn
ON-OFF
switch
Screw
OFF / Tornillo
Mueva el contro! ON- del
OFF
a
la
posición
OFF
mango
» Remove handle screw /
Quite el tornillo del mango
> Insert handle /
Instale el mango
3)
> Push power cord into
two (2) cord clips in
> Wrap power cord around
lower cord retainer and Retainer
back of handle / cord hook / (Plug
Empuje el cordón Envuelva el cordón Head)
eléctrico hasta las eléctrico alrededor del Enchufe —+*
dos (2) áreas soporte inferior y el
indicadas en la parte sujetador del cordón
trasera del mango
9 > Secure retainer (plug head)
to power cord /
Asegure la clavija en el cordón
eléctrico
1) 2) | |
> Detach plug head from > Return the cord hook to the
power cord / Cord Hook upright position before
Desconecte el enchufe del . Sujetador de attempting to rewind the
cordón eléctrico UY del cordón cord /
Devuelva el gancho del cordón
a la posición vertical antes de
tratar de rebobinar el cordón
» Rotate cord hook down
to release cord /
Ruede hacia abajo el
sujetador del cordón
para librerarlo

Tool Storage / Almacenaje de herramientas
Tools / Herramientas
Tubos (2)
Dusting Brush
Cepillo para ome i
sacudir a F t
e!
Crevice Tool
Herramienta
para hendiduras
*J" Slot
Ranura en "J"
Raised Tab
Lengúeta
saliente
Hose
Manguera
> Some tools may already be stored on vacuum cleaner /
Es posible que ya se almacenen unas herramientas en la
aspiradora
> Place hose in back of handie on hose holder /
Coloque la manguera en la parte trasera del soporte de
manguera
Soporte
para
> Attach wand to hose by aligning the two (2) raised fa manguera
tabs on wand with “J” slots in hose, guide tabs along
grooves, twist to lock in place /
Para conectar el tubo a la manguera, alinee las dos
(2) lengúetas levantadas en el tubo con las
“yn Brush
ranuras “J” en la manguera. Mueva las Cepillo para
lengúetas hacia las ranuras, ruédelas para sacudir
asegurar Hose
> Place wand in front slot of too! holder,
twisting and pushing down over short hose to
assure a good connection /
Girando y empujando hacia abajo para asegurar una
conexión buena, coloque el tubo en la primera
ranura del soporte de herramientas
«—Crevice Tool
Herramienta
para hendiduras
> Store other wand in round rear slot of too!
holder with dusting brush in top of wand /
Almacene el otro tubo con el cepillo de polvo
i A Nozzle | + — Tool Holder
en el extremo superior en la ranura posterior Boquilla Tenedor de
y redonda del soporte de herramientas herramientas
> Place crevice tool into rectangular rear slot Ye Short Hose
of tool holder / Manguera
Coloque la herramienta para tapices en la corta
ranura posterior y rectangular del soporte de
herramientas
Agitator (Und th
> Refer to PARTS IDENTIFICATION section propia yes R
for tool location /
Véase la sección de “Identificación de piezas” para la
ubicación de las herramientas

Automatic Self Adjusting Nozzle /
Boquilla de ajuste automático
> The nozzle of your Panasonic upright vacuum cleaner automatically adjusts to
any carpet pile height /
La boquilla de su aspiradora vertical Panasonic se ajusta automáticamente a la altura
de cualquier pelo de alfombra
> Feature allows nozzle to tloat evenly over carpet pile surfaces /
La característica permite que la boquilla flote fácilmente en las superficies
del pelo de alfombra
» No manual adjustments required /
No se requieren los ajustes manuales Shallow i
Pile Carpet hores
Alfombra do Boquilla
pelo corto
Deep Pile
ria A „Zw — Pivot Point
Botón de
liberación
Edge Cleaning / Limpieza para orillas
> Edge cleaning feature provides for improved
cleaning of carpets near walls and furniture /
Use la caracteristica de limpieza para orillas para
aspirar con facilidad cerca de las paredes y los
muebles
pelo largo
> Automatically opens to provide cooling air to the motor
when a clog occurs or when dust bag needs changing /
Se abre automáticamente para proveer el aire fresco al motor
cuando hay unos residuos o cuando es necesario cambiar la
bolsa de polvo
> Motor protector may open when using tools / Protector
Es posible que el protector del motor se abra cuando se usan Protector
las
herramientas
de
motor
> Check operation by placing hand over end of hose /
Revise la operación al colocar la mano en el extremo de
la manguera
> If motor protector opens, the vacuum will make a slightly
different sound /
Si se abre el protector del motor, la aspiradora hará un sonido poquito diferente
-10-

Hose Ring and Hose Ring Mount /
Anillo de manguera y soporte del anillo para manguera
» Hose ring and hose ring mount Hose Ring Knob Hose Ring Mount
are designed to prevent Botón del anillo Soporte para anillo
tipping of vacuum while using para manguera para manguera
tools /
El anillo de manguera y el soporte del
anillo de manguera están diseñados
para impedir que la aspiradora no
volque cuando se utilizan las
herramientas
Place hose ring in hose rin
mount as shown in illustration /
Coloque el anillo para manguera
en el soporte del anillo para
manguera como se ve en el diagrama
a Hose Ring
Anillo para manguera
o E

Power Cord / Cordón eléctrico
NOTE: To reduce the risk of electrical shock, this vacuum has a polarized plug, one blade is
wider than the other. This plug will fit in a polarized outlet only one way. if the plug does not fit
fully in the outlet, reverse the plug. If it still does not fit, contact a qualified electrician to install
the proper outlet. DO NOT CHANGE THE PLUG IN ANY WAY. Only use outlets near the floor.
Nota: Para reducir el riesgo de choque eléctrico, esta aspiradora cuenta con una clavija polarizada,
uno de fos contactos es más ancho que el otro. La clavija sólo puede insertarse de una manera en el
enchufe. Si la clavija no cabe bien en el enchufe, inviértala. Si aún no cabe, llame a un electrista para
que instale un enchufe correcto. No altere la clavija de ninguna manera. No altere la clavija de
ninguna manera. Use solamente las tomas de pared cercas del suelo.
ON-OFF Switch / Control ON-OFF
> Ensure ON-OFF switch is OFF /
Asegurese de que ef control ON-OFF esté en
la posición OFF
> Plug the power cord into 120 V outlet /
Enchufe el cordón eléctrico en una toma de
pared de 120 V
> ON position turns vacuum on /
La posición ON enciende la aspiradora
> OFF position turns off vacuum /
La posición OFF apaga la aspiradora
Handle Adjustments / Ajustes del mango
2)
> Move vacuum to upright
position for storage and
tool use /
1)
>» Step on handle release
pedal to change
handle position /
Pise en el pedal Mueva la aspiradora a
de liberación del la posición vertical
mango para para el amenace y el
cambiar la uso de las
posición del mango herramientas
——_—
» Move vacuum to middle > Use low position
position for normal use for cleanin
under furniture /
Mueva la aspiradora a La posición baja
la posición mediana para limpiar debajo
para el uso normal — L_—A 7" km de los muebles
- 12-

Using Tools / Uso de herramientas
> Agitator rotates when using tools, use care to ensure that nothing
comes into contact with agitator /
El agitador gira cuando se utilizan las herramientas, tenga cuidado
que
nada
toque
el
agitador
Hose
Holder
Soporte para
fa manguera
> Remove wand from short hose by twisting and
pulling up /
Rodando y levantando hacia arriba quite el tubo de Hose Ring
la manguera corta Anillo para
la manguera 7
> The tools can be attached to hose, wand or f Dusting
crevice tool / NSE
Se puede conectar las herramientas con la
manguera, el tubo o la herramienta de hendiduras Hose sacudir
47 Brush
p Cepillo para
> DO NOT overextend your reach with hose as it
could tip vacuum /
No extienda demasiado la extensión de la manguera porque
puede causar que la aspiradora vuelque ¡e Crevice Tool
Herramienta
» Use hose ring and mount when cleaning with the tools / para tapices
Use el anillo de manguera y el soporte al limpiar con las
> Place all tools and hose back in the same manner as pd a an
shown in TOOL STORAGE / nanoa
Coloque otra vez todas las herramientas y la manguera
del mismo modo que se ve en “Almacenaje de Short Hose
herramientas” È , Manguera corta
Agitator (Underneath)
Agitador (Abajo)
TOOL USE / Uso de herramientas
CLEANING AREA / Area para limpiar
Furniture / | Cushions / Drapes / Stairs / Walls /
TOOL / Herramienta] Meubles Cojines Cortinas Escaleras Paredes
CREVICE TOOL/ ,.
Herramienta para
hendiduras
DUSTING BRUSH / Y)
Cepillo para sacudir “Y
Always clean tools before using /
Siempre limpie las herramientas antes de usarlas
- 13-

Performing the following tasks will keep your new Panasonic vacuum cleaner operating at
peak performance levels and will ensure these high levels for years to come. Check the
BEFORE REQUESTING SERVICE section in this manual for recommendations on performing
some of these tasks to help solve various problems that may occur.
Siguiendo las instrucciones dadas, se nueva aspiradora Panasonic funcionará al nivel máximo y
continuará funcionando por mucho años en el futuro. Lea la sección “Antes de pedir servicio” en este
manual para las recomendaciones para arreglar unos problemas que puedan ocurrir.
Cleaning Secondary Foam Filter /
Limpieza del segundo filtro de goma espuma
> The secondary foam filter protects the motor / | W YS
El segundo filtro de goma espuma protege el motor
> Check filter when installing a new dust bag / Secondary
Al instalar una nueva bolsa de polvo revise el filtro Foam Filter
Filtro secundario
> If dirty, pull filter from bottom of dust compartment
and clean by rinsing in water /
Si esté sucio, tire del filtro del fondo del compartimento
de polvo y limpielo enjuagando con agua
Rib
Projections
Lengúetas
espuma y caucho
1)
> When dry, slide filter back into place /
Cuando esté seco deslice el filtro a su lugar
> Ensure filter is fully inserted under plastic rib
projections /
Asegúrese de que el filtro esta instalado debajo de las
lenguetas plásticas
Replacing HEPA Exhaust Filter /
Cambiar del filtro de escape HEPA
> The HEPA exhaust filter removes dirt from recirculated air /
El filtro de escape HEPA quita el polvo del aire reciclado
Exhaust Filter
(HEPA)
> Check filter when installing a new dust bag / and Frame
Revise el filtro al instalar una nueva bolsa de polvo
Dust
> If dirty, remove filter from bottom of the dust cover by pulling rado
straight up on filter /
Si esté sucio, tirando hacia arriba quite el filtro del fondo de la
cubierta de polvo
> Place new filter (Panasonic MC-V193H only) in dust cover
DO NOT CLEAN WITH WATER? /
Coloque el filtro nuevo (Panasonic MC-V193H solamente) en
la cubierta de polvo No limpie con agua”
> Align six (6) filter slots with six (6) dust cover tabs, press in place, make sure white side is up /
Alinee las seis (6) ranuras del filtro con las seis (6) tlenguetas de la cubierta de polvo, oprima en
lugar, asegúrese de que el lado blanco esté en la posición arriba
*Filter cannot be cleaned and should be replaced at least once each year /
"No se puede limpiar el filtro y se debe cambiarlo a lo menos una vez cada año
- 14-

Changing Dust Bag /
Cambio de la bolsa para polvo
Always operate vacuum with genuine Panasonic Type U3 Standard or U6 Electrostatic dust
bags installed. Panasonic dust bags may be purchased through any authorized Panasonic
dealer or ordered from service company.
Siempre opere la aspiradora con las bolsas Panasonic Type U3 Standard U6 Electrostatic instaladas.
Se puede comprar las bolsas de polvo en cualquier vendedor autorizado Panasonic o mandar de
una compañía de servicio
1) 2)
> Pull > Remove dust bag
outward by grasping
on dust : cardboard
cover Ej portion and
grip to A ANI pulling out /
remove | Md Agarre la parte
the dust de cartón de la
cover / NLL bolsa y empuje
Empuje hacia afuera
hacia afuera en la
para quitar la
cubierta de polvo para quitarla bolsa de polvo
3) 4)
> Spread out new dust > Fold new dust bag to clear
bag, taking care not slots as shown /
to tear bag / Doble la nueva bolsa de polvo |
Extienda la nueva para que no toque las ranuras |
bolsa de polvo como se ve en el diagrama
teniendo cuidado de
no romper la bolsa > Attach new dust Slots
bag onto bag
holder by holding E ZAS,
cardboard portion and f- EN] :
pushing back / ná A
Teniendo
la
parte
Y,
AA
Y
de
cartón
y
Fold
Y
/
empujando
hacia
Pliegue
f
> atrás instale la ES \
nueva bolsa de j
polvo en el soporte
para la bolsa
5) 6)
> Reinsert tabs on end of | > Rotate dust cover up into
dust cover into grooves closed position and press
on dust compartment to | V into place
allow cover to rotate | L i without
closed / pinching dust
Reinstale las lenguetas bag /
en el extremo de la Ruede la
cubierta de polvo en cubierta de
las ranuras en el polvo hasta la
compartimento de posición cerrada y
polvo para que la apriétela en su
cubierta ruede lugar sin apretar la
hasta la bolsa de polvo

Removing and Installing Lower Plate /
Cambiar y insertar de la base inferior
> Before servicing any parts, disconnect vacuum from Two Two Locking Tabs
electrical outlet / Screws Dos fengti f
Desenchufe la aspiradora de la toma de pared antes Dos $ lenguatas de cierne
de hacerles servicio a las piezas tomillos ih
» Place paper under nozzle anytime lower plate is removed
to protect floor /
Siempre coloque un papel debajo de la boquilla para
proteger el suelo cada vez se quita la base inferior
> Place handle in upright position and turn vacuum
over to expose lower plate /
Coloque el mango en la posición vertical y vuelque la
aspiradora para exponer la base inferior
Lower Plate >
> Release lower plate by removing two (2) screws and 2239 inferior
pressing inward on two (2) locking tabs /
Para liberar la base inferior, quite los dos (2) tornillos y apriete hacia adentro en las dos (2)
lenguetas de cierre
> Remove lower plate and remove any residue that may exist in belt area /
Quite la base inferior y quite los residuos que exista en el área de la correa
> ass lower plate by hooking front end of lower plate into slots on front of nozzle
ousin
Para reinstalar la base inferior, enganche el extremo delantero de la base inferior en las ranuras
en el montaje delantero de la boquilla
> Make sure all wires are routed properly and not pinched /
Asegúrese de que las alambres estén dirigidas bien y no estén apretadas
> Press lower plate until locking tabs snap into place then replace two (2) screws /
pedia la base inferior hasta que las lengúetas hagan clic en su lugar y luego reemplace dos (2)
tornillos
Replacing Headlight Bulb / Cambio de la bombilla
> Remove lower plate /
Quite la base inferior
> Grasp the bulb socket and pull upward while moving it back
and forth /
Agarre el casquillo portalámparas y levante al moverlo hacia trasera
y delantera o =
Bulb Socket Assembly
Casquillo portalamparas
Sl
} +
MI
j=
í
> Remove old bulb from the socket by pushing in while turning
counterclockwise /
Quite la bombilla vieja del casquillo portalamparas al empujar hacia
adentro y rodar en el sentido contrario de las agujas de reloj al mismo tiempo
> Replace bulb by pushing in while turning clockwise /
Reemplace la bombilla empujando hacía adentro y rodando en el sentido de las agujas de reloj al
mismo tiempo
> Only use a bulb rated 130 Volts AC-15 Watts or less /
Use solamente una bombilla de 130 voltios AC-15 voltios o de menos voltios
> Reinstall bulb socket into nozzle housing by pushing it back down into slot /
Reemplace el casquillo portalámparas en el montaje de boquilla empujándolo hacia abajo en la
ranura
> Reinstall lower plate /
Reemplace la base inferior
- 16 -

Replacing Belt / Cambio de la correa
>
>
Replace belt whenever a burning rubber smell caused by excessive slippage occurs /
Cambie la corea cuando ocurra un olor de goma que quema causado por un patinaje excesivo
Remove lower plate /
Quite la base inferior
Remove agitator by carefully lifting out /
Al tevantar con cuidado quite el agitador
Remove worn or broken beit /
Quite la correa gastada o rota
If end caps fall off, do not lose the two (2) washers /
Si se caen los tapas del extremo, no pierda las dos (2)
arandelas
Loop new belt (Panasonic Type UB8 only) around motor
shaft and brush pulley; see illustration for correct belt
routing /
Envuelva la correa nueva (Panasonic Type UB8 solamente)
en el eje del motor y la polea de cepillo, véase el diagrama
para envolver la correa
Clean agitator and replace the two (2) washers and end Motor Shatt
caps
/
Eje
del
Motor
en
Limpie el agitador y cambie las dos (2) arandelas y las New Belt
paS OS BKNOmO instalación de la correa
Reinstall agitator back into nozzle housing grooves /
Reinstale el agitador en las ranuras del compartimento de la TAS
boquilla
we
A
After reinstalling the agitator, turn it by hand to make : Ls PB
sure that belt is not twisted or pinched and that all pa (6, Vy
rotating parts turn freely / i
Después de instalar el agitador, ruede a mano para que
asegure que la correa no esté torcida ni apretada y que Row
rueden
libremente
todas
las
piezas
rodantes
W
da
End
Cap
Tapa del
Reinstall
lower
plate
/
extremo
Reemplace la base inferior
Cleaning Agitator / Limpieza del agitador
>
Clean agitator after every five uses and every time the belt is Y Y EA
replaced / TES) $ í
Limpie el agitador después de cada cinco utilizaciones y cada vez
que se cambia la correa
Remove tower plate /
Quite la base inferior
Cut off any carpet pile and lint entangled around agitator with
a pair of scissors / '
Corte con unas tijeras el pelo de alfombra y la pelusa envueltos
en el agitador
, Agitator Shaft (Inside) í
Remove agitator / ; i
Quite
el
agitador
a
a
yA
Remove any string or debris located on the end caps, >, E
washers or agitator shaft /
Quite los hilos o tos residuos ubicados en los tapas del extremo,
en las arandelas o en el eje del agitador
A
Reinstall agitator and lower plate /
Reemplace el agitador y la base inferior
217 -

Replacing Agitator / Cambio del agitador
> When the bristles on the agitator are worn so that they do
not touch a card held across the lower plate, the agitator
should be replaced /
Cuando las cerdas del cepillo del agitador estén gastadas y no
toquen una tarjeta puesta por la base inferior, se debe cambiar
el agitador
> Remove lower plate and agitator /
Quite la base inferior y el agitador
> Clean debris from end caps /
Limpie los residuos de los tapas del extremo
> Position belt over belt pulley on the agitator unit /
Coloque la correa sobre la polea de correa en la nueva unidad de cepillo
> Reinstall agitator and lower plate /
Reemplace el agitator y la base inferior
Agitator Assembly / Montaje de agitador
extremo
Arandela
Belt
Pull
ee
Polea
pil
Brush
Unit
Washer
correa
Unidad
de
cepillo
Arandela
End
Cap
Tapa
del
extremo
Cleaning Exterior and Tools /
Limpieza del exterior y de los herramientas
> Unplug cord from wall outlet /
Desenchute de la toma en la pared
> Clean exterior using a clean, soft cloth that has been dipped in a solution of mild liquid
detergent and water and wrung dry /
Limpie la parte exterior con un trapo suave y limpio que se ha metido en una solución de
detergente líquido y agua y se ha escurrido hasta que esté seco
> DO NOT drip water on cleaner, wipe dry after cleaning /
No deje caer el agua en la aspiradora, seque con un trapo después de limpiarla
> DO NOT clean tools in dishwasher or clothes washer /
No limpie las herramientas en el lavaplatos ni en la lavadora de ropa
> Wash tools in warm soapy water, rinse and air dry / ;
Lave las herramientas en la tibia agua con jabón, enjuague y seque al aire
> DO NOT use tools if they are wet /
No use las herramientas si están mojados
- 18 -

Removing Clogs /
Quitar de los residuos de basura en los conductos
The hose located on the back of the vacuum cleaner carries the dirt from the nozzle up to the
dust bag. If the hose should become clogged: /
La manquera situada en la parte posterior de la aspiradora lleva el polvo de la
boquílla hasta la bolsa de polvo. Si hay residuos en la manguera:
>
>-
Unplug vacuum /
Desenchufe la aspiradora
Press two tabs and pull open suction inlet and
check for clogging / Hose
Para revisar si hay residuos oprima las dos lengúetas Manguera —+ 3 H
y tire para abrir la abertura de aspiración ee
Lengúetas
RAK
mN
Disconnect wand from short hose and check the
wand and hose for clogging /
Desconecte el tubo de la manguera corta y revise
por residuos en el tubo y en la manguera
Suction
Plug in vacuum cleaner and turn on Inlet
Enchufe la aspiradora y enciéndala Abertura de
aspiración
Disconnect wand and stretch hose in and out to
remove clog / e Motor
Desconecte el tubo y estire la manguera hasta la Protector
extensión máxima y minima para quitar los residuos Ping
@ molor
lf clog still exists, turn vacuum cleaner OFF and E] >
UNPLUG POWER CORD / Short Hose
Manguera
corta
Si ya hay los residuos, apague la aspiradora y Desenchufe el
cordón eléctrico
Remove lower piate /
Quite la base inferior
Remove short hose from nozzle by lifting straight up /
Levante hacia arriba para quitar la manguera corta de la
boquilla
inspect hose end and clear any obstructions /
Revise el extremo de la manguera y quite los obstáculos
Reinstall short hose and lower plate /
Reemplace la manguera corta y la base inferior
- 19-

A WARNING Electrical Shock or Personal Injury Hazard.
Disconnect the electrical supply before servicing or cleaning the unit. Failure to do so
could result in electrical shock or personal injury from cleaner suddenly starting.
Review this chart to find do-it-yourself solutions for minor performance
problems. Any service needed, other than those described in these
Operating Instructions, should be performed by an authorized service
representative.
PROBLEM POSSIBLE CAUSE POSSIBLE SOLUTION
1. Plug in firmly. Push ON-OFF
Cleaner will 1. Unplugged at wall outlet.
not run. switch to ON.
2. Push ON-OFF switch to ON.
2. ON-OFF switch not turned on.
3. Reset circuit breaker or replace
fuse.
. Tripped circuit breaker/blown
fuse at household service panel.
Poor job of dirt
. Full or clogged dust bag.
pickup.
1. Change dust bag.
. Broken belt. 2. Replace belt.
. Clogged hose or nozzle. 3. Clean hose or nozzle area.
4. Insert hose.
. Hose not inserted fully.
. Worn agitator. 5. Replace agitator.
. Hole in hose. 6. Replace hose.
. Dust cover improperly installed. 7. Properly instalt dust cover.
. Belt not installed on motor shaft. 8. Install belt on motor shaft.
Dust escapes . Bag improperly installed. 1. Properly install bag.
the paper bag.
2. Bag torn. 2. Replace bag.
Light will 1. Burned out fight bulb. 1. Replace light bulb.
not work.
- 20 -
