Papalook PA452 User manual

1080P WebCam
User’s Manual
MODEL: PA452

Introduction
Package Contents
Features
Thank you for purchasing papalook PA452 1080P HD
WebCam, papalook PA452 is a WebCam with high-resolu-
tion, foldable and easy to carry. Providing 1080P HD
resolution can capture the video with the best resolution
without any blurs. Build-in microphone with noise reduction
and recording functions. PA452 also provides 2.0 super-large
aperture making first-class shots possible even in poor
light.
- High Resolution HD 1080P CMOS Sensor
- Large window capture size: 4608*3456
- Video mode: MJPG & YUY2
- Interface: USB 2.0/1.1 port
- Transmission rate: (640*480) 30F/S; (1280*720) 30F/S
- Dynamic range: Larger than 72dB
- Image Focus: 30cm to infinity
- Non-Compression Image Processor
- AWB (Automatic Whiteness Balance)
- 4-layer film-coated glass lens group
- Photo frame function and Built-in microphone
Note: Feature and Spec. are subject to be changed without
any notice.
System Requirements
- IBM PC or compatible PC or laptop with USB port
- Pentium 1G or higher CPU
- Over 500MB free hard-disc space
- CD-ROM driver
- 256MB memory
- WebCam*1
- User Manual*1
- CD Driver*1
EN-1

For HD 1080P Video Recording
EN-2
- Support DirectX 9.0 VGA card
- Windows XP/Vista/7/8
- 2.4GHz Intel CoreTM 2 Duo
- 2 GB RAM
- 1GB hard drive space
- USB 2.0 port
Mounting and Connecting the Camera
Place the WebCam where you want it on a computer
monitor or a flat surface desktop. For a computer monitor
deployment, unfold the flexible clip and place the WebCam
on your computer monitor to grip the edge of the screen
with the foldable flexible clip. After fixing the WebCam,
connect the USB cable to your PC’s USB port.
Product Overview
Before using,
please adjust the
lens sharpness.
1080P Camera lens
Manual swivel lens
USB Connection
Cable
OR
On a Desk On a PC Monitor
Foldable Flexible Clip

EN-3
Driver Installation
1. Power on your computer.
2. Connect the WebCam’s USB cable to the USB port of
your computer.
3. Insert the supplied CD into your CD-ROM drive.
4. The installation dialog screen will appear, follow the
instructions on the screen to finish the installation. (If the
auto-run program does not be launched, click on the Start│
My Computer and then double click the papalook 1080P
camera driver.exe to begin the installation)
Note:
1.Please make sure the connection between your PC and
WebCam is correctly before installing the driver.
2. If your computer system is windows 7/8/ vista, it won’t
appear the USB Video Device, so you can use the video
software ”AMCap” in CD-Driver
3.If you don’t want to use microphone, the setting steps are
as follows:Mycomputer → Press“right-handbutton” →
Manage → Device manager → Sound, Game, Video
controller → USB Audio device → Press “right-hand” button
→ Stop
4.How to adjust microphone volume?
- XP system:right click the voice icon in the lower right
corner,open the volume controller → Option → Attribute →
Audio mixer → Choose”USB Audio Device” or “USB
Microphone” → Sure → Adjust volume as your need.
- Win7/8/ system: Control panel → Sound → Record →
Double click USB Audio Device or USB Microphone →
Microphone attribute → level → Adjust volume as your
need.
5.CD-ROM drive is not installed, the camera also can be
used normally.
Note: As well as a WebCam and video calling application,
you need a sound card, microphone and an internet
connection.
Using your WebCam

EN-4
Image Control
In the Image Control panel, you can adjust the quality of the
image including Brightness, Contrast, Hue, Saturation,
Sharpness, Gamma Correction, White Balance and Back
Light. Click Default button to restore all settings to the
factory default values.
Camera Control
In the Camera Control panel, you can adjust the parameters
of your WebCam including Exposure, Focus, Anti-Flicker,
Flip and Low Light. Click Default button to restore all
settings to the factory default values.
Image Style
1. Image Control 6. Face Track
2. Camera Control 7. Digital Zoom
3. Image Style 8. Photograph
4. Photo Frame 9. Information
5. Filter Effect 10. Control Interface
The PA452 WebCam provides Camera Manager application
allowing you to control your WebCam by launching the
application or right-clicking the icon located on the Windows
toolbar.
Camera Manager Application
Right-clicking the icon on the toolbar and select “Show
Main Panel” to launch the main control panel.
1
2
3
4
5
6
7
8
9
10

EN-5
Photo Frame
In the Photo Frame panel, you can configure the frame with
Static or Animation. Click Apply button to take the changed
values effect.
Filter Effect
In the Filter Effect panel, you can configure the image with
None, Whirl, Pinch, Fat, Thin, Splash or Emboss special
efficacy.
Face Track
Use the Face Track feature to confirm you are always in the
picture including Close, Tracking me and Tracking us
selection items.

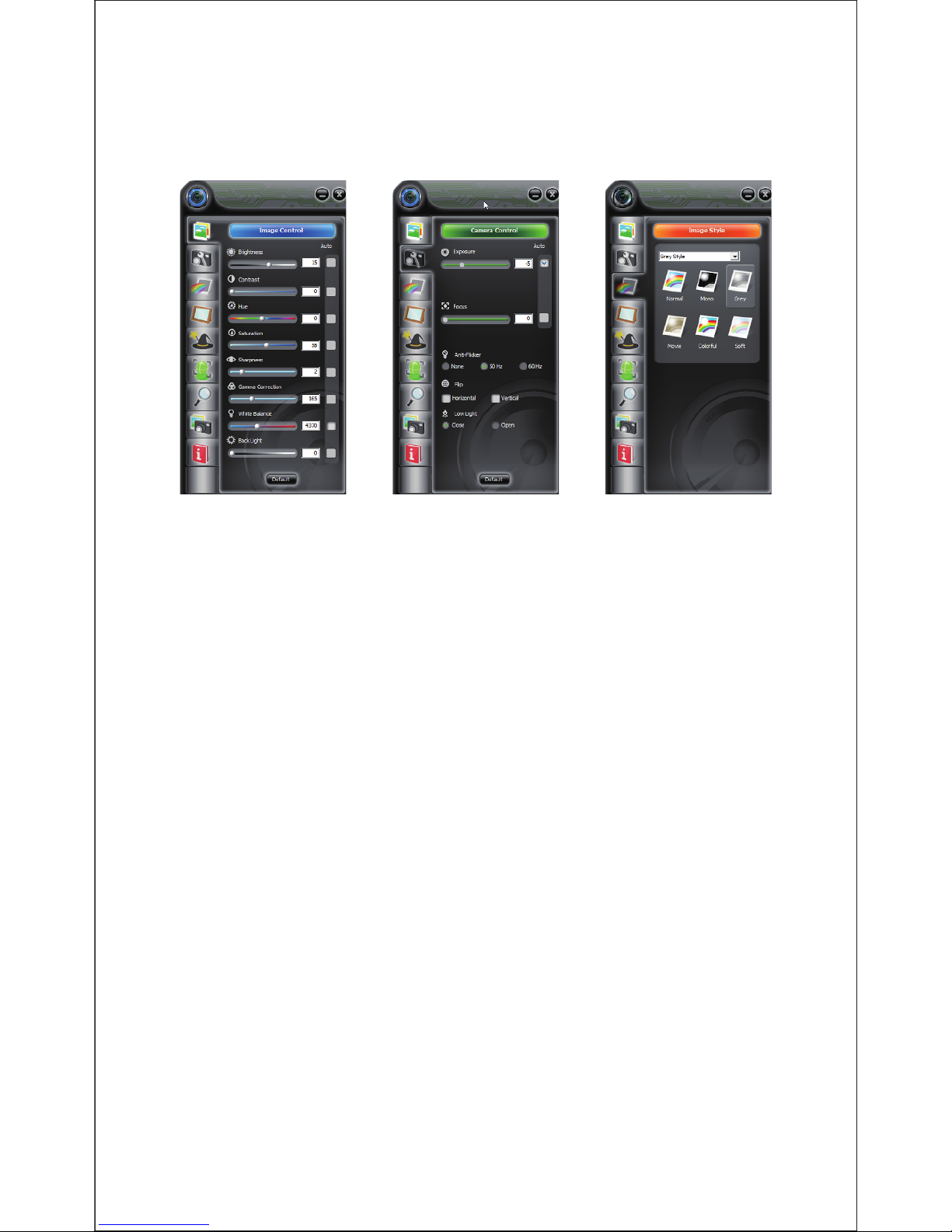

Image Control Camera Control Image Style
PA452 WebCam provides you 6 kinds of image styles
including Normal, Mono, Grey, Ancient Movie, Colorful and
Soft.

EN-6
Digital Zoom
In the Digital Zoom panel, you can zoom in or out to
include/exclude your surroundings. Click Back to 100%
button to make your image restore to the original size.
Photograph
In the Photograph panel allows you to adjust the resolution
for your image. Click to take a snapshot and click
Saved… button to save the image.
Note: High resolution will slow down the processing speed.
Information
The Information panel includes Data and Driver Information.
You can launch the Preview Window by clicking located
on the upper left corner or select the Enable item in the
Data Information area.
- Data Information: Including Preview, Camera List, Color
Space, Output Size and Frame Rate (fps/sec).
- Driver Information: Including Camera Driver Version,
Camera Controller and Language configurations.
Photo Frame Filter Effect Face Track

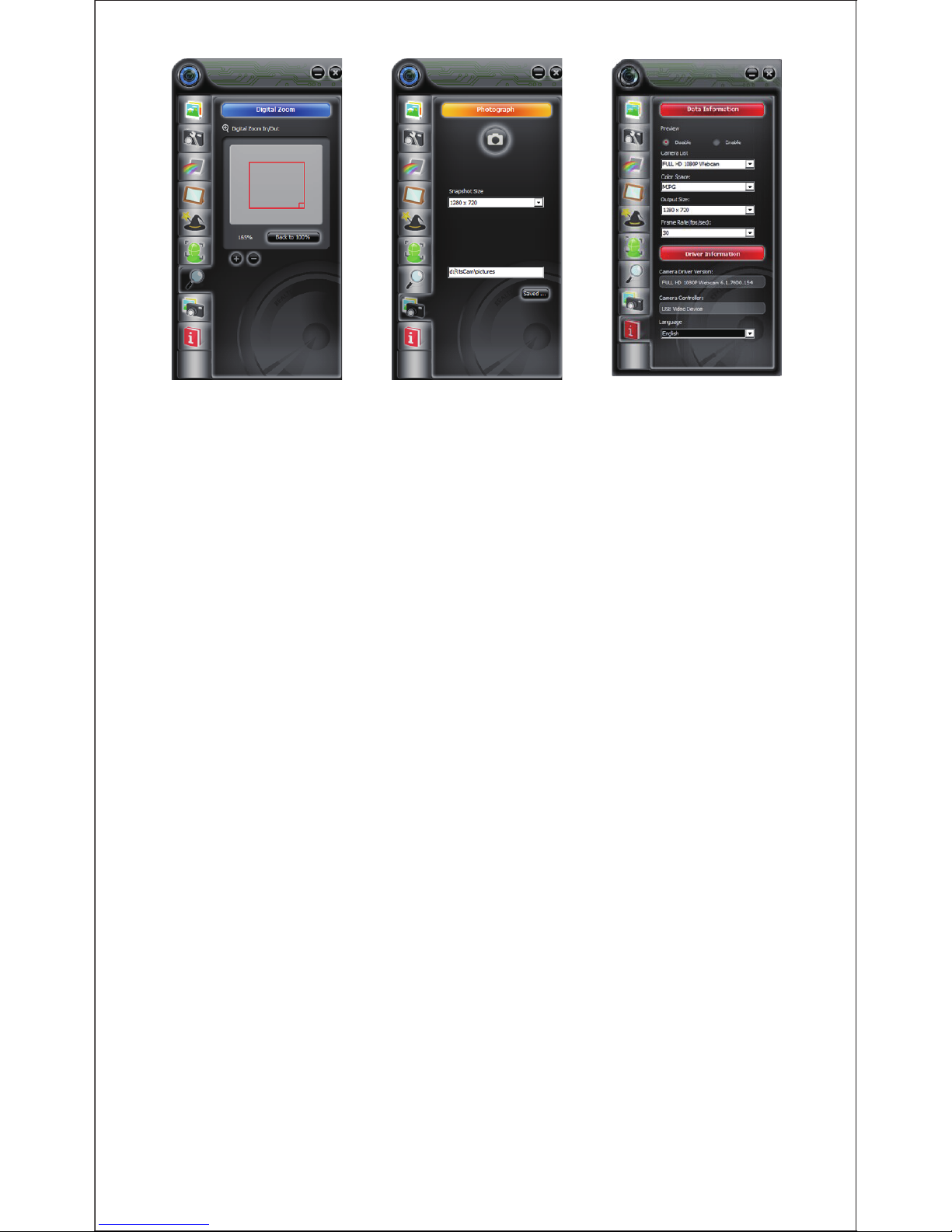

Digital Zoom Photograph Information
EN-7

EN-8
Specifications
Zoom
F/No.
Focus
Lens Material
Viewing Angle
Lens Spec.
MIC.
S.P.L
Directivity
Microphone
Spec.
Photo Format
Interface
Resolution
Video/Image
Spec.
Operating Temp.
Sensor
Power Consumption
Support OS
(UVC)
Storage Temp.
Video Resolution
(Video mode:
YUY2)
Video Resolution
(Video mode:
MJPG)
Hardware Spec.
Yes
2.0
30CM to infinity
4-layer film coated
glass lens group
Horizontal: 60°
Built-in
-36dB±2dB
Omni-directional
JPG
1280*1080
USB 2.0/1.1 (Free Driver)
-10˚C-80˚C
-10˚C-50˚C
MA1080(5B3)CSP-481/4.5
COMS “SAMSUNG”
<220MA
Windows7, windows XP2,
Windows8, Windows Vista
Min. Resolution: 160*120
30fps, Default: 1280*720
30fps
Max. Resolution:
1920*1080 30fps
Min. Resolution: 160*120
30fps, Default: 1280*720
8fps
Max. Resolution:
1920*1080 30fps

Einführung
Verpackungsinhalt
Eigenschaften
Wir bedanken uns für Ihren Kauf des papalook PA452
1080P HD Webcam, papalook PA452 ist eine Webcam mit
hoher Auflösung, klappbar und einfach zu tragen. Mit einer
Auflösung von 1080P HD kann sie Videos mit der besten
Auflösung ohne Unschärfe aufzeichnen. Das integrierte
Mikrofon mit Geräuschminderung hat Funktionen zur
Aufzeichnung. Die PA452 bietet auch 2.0 super-große
Objektivöffnung und Sie können erstklassige Aufnahmen
auch bei schwachem Licht ausführen.
- Hochauflösung HD 1080P CMOS Sensor
- Große Fenster Capture-Größe: 4608*3456
- Videomodus: MJPG und YUY2
- Schnittstelle: USB 2.0 / 1.1 Port
- Übertragungsrate: (640*480) 30F/S; (1280*720) 30F/S
- Dynamikbereich: größer 72 dB
- Bildfokus: 30 cm bis unendlich
- Nicht Compression Bildprozessor
- AWB (Automatic Weißsein Balance)
- 4-Schicht-Film beschichteten Glaslinsengruppe
- Fotorahmen-Funktion und Integriertes Mikrofon
Hinweis: Feature und Spec. können ohne vorherige
Ankündigung geändert werden.
System Anforderungen
- IBM PC oder kompatible PC oder Laptop mit USB Port
- Pentium 1G oder höhere CPU
- Mehr als 500MB freier Speicherplatz auf Festplatte
- CD-ROM Driver
- 256 MB Speicher
- 1 x Webcam
- 1 x Bedienungsanleitung
- 1 x CD Driver
DE-1

Für HD 1080P Video Aufzeichnung
- Unterstützung für DirectX 9.0 VGA Karte
- Windows XP/Vista/7/8
- 2.4GHz Intel CoreTM 2 Duo
- 2 GB RAM
- 1GB Festplattenplatz
- USB 2.0 Port
Befestigung und Verbindung der Kamera
Stellen Sie die Kamera am gewünschten Ort auf dem
Computerbildschirm oder auf einer ebenen Tischoberfläche
auf. Zur Anwendung auf dem Computerbildschirm, stellen
Sie die Webcam so auf, dass sie die Bildschirmkante mit
dem klappbaren flexiblen Clip greifen kann. Nach der
Befestigung der Webcam, verbinden Sie das USB Kabel
mit dem USB Port Ihres PC.
Übersicht
Vor der Verwendung,
stellen Sie bitte die
Objektivschärfe.
1080P Kameraobjektiv
Flexibler
Gürtelclip
Manuelle
Schwenkobjektiv
USB
Verbindungskabel
Klappbar
ODER
Auf einem Tisch Auf einem PC Bildschirm
DE-2

Driverinstallation
1. Schalten Sie Ihren Computer ein.
2. Verbinden Sie das Webcam USB Kabel mit dem USB Port
Ihres Computers.
3. Legen Sie die mitgelieferte CD in Ihr CD-ROM Laufwerk.
4. Das Installation Dialogfenster erscheint, folgen Sie den
Anweisungen, um die Installation zu beenden. (Falls das
Autostart Programm nicht anläuft, klicken Sie auf Start│My
Computer und ein Doppelklick auf papalook 1080P camera
driver.exe, um die Installation anlaufen zu lassen)
Hinweis:
1.Stellen Sie bitte sicher, dass die Verbindung zwischen Ihrer
PC und der Webcam richtig ist, bevor Sie den Driver aufladen.
2. Wenn Ihr Computer unter Windows Vista/7/8 ausgeführt
wird, wird das Gerät nicht als USB-Videogerät angezeigt.
Verwenden Sie in diesem Fall die Videosoftware „AMCap“ auf
der Treiber-CD.
3. Gehen Sie wie folgt vor, um das Mikrofon abzuschalten:
Auf „Computer“ rechtsklicken → Verwalten → Geräte-Manag-
er → Audio- Video- und Gamecontroller → Auf „USB-Au-
diogerät“ rechtklicken → Deaktivieren
4. Gehen Sie wie folgt vor, um den Mikrofonpegel zu regeln:
- Betriebssystem Windows XP: Auf das Lautstärkesymbol in
der unteren rechten Ecke der Taskleiste rechtsklicken,
Lautstärkeregler öffnen → Optionen → Attribute → Audiomix-
er → „USB-Audiogerät“ oder „USB-Mikrofon“ auswählen →
Bestätigen → Pegel wie gewünscht einstellen.
- Betriebssystem Windows 7/8: Systemsteuerung → Sound
→ Aufnahme → Auf „USB-Audiogerät“ oder „USB-Mikrofon“
doppelklicken → Pegel → Mikrofon → Pegel wie gewünscht
einstellen.
5.CD-ROM-Laufwerk nicht installiert ist, kann die Kamera
auch in der Regel verwendet werden.
Hinweis: Zusätzlich zur Webcam und einer Videogespräch-
Anwendung, benötigen Sie eine Audiokarte, ein Mikrofon
und eine Internet-Verbindung.
DE-3

1. Bildsteuerung
2. Kamerasteuerung
3. Bildmodi
4. Bilderrahmen
5. Filtereffekte
6. Gesichterkennung
7. Digitaler Zoom
8. Foto
9. Informationen
10. Control Interface
Betrieb Ihrer Webcam
Im Lieferumfang der Webcam PA452 ist die Anwendung
Camera Manager enthalten, mit der Sie Ihre Webcam
steuern können. Sie können die Anwendung starten, indem
Sie mit der rechten Maustaste auf das Symbol auf der
Windows-Symbolleiste klicken.
Die Anwendung Camera Manager
Klicken Sie mit der rechten Maustaste auf das Symbol auf
der Symbolleiste und wählen Sie den Befehl “Show Main
Panel”, um das Hauptfenster der Anwendung zu öffnen.
Bildsteuerung
Über das Fenster Bildsteuerung können Sie die Bildqualität
anpassen, indem Sie u. a. Helligkeit, Kontrast, Farbton,
Farbsättigung, Bildschärfe, Gammakorrektur, Weißabgle-
ich und Hintergrundlicht einstellen. Klicken Sie auf Standard,
um alle Einstellungen auf die Werkseinstellungen
zurückzusetzen.
1
2
3
4
5
6
7
8
9
10
DE-4

Kamerasteuerung
Über das Fenster Bildsteuerung können Sie die Einstellun-
gen für Ihre Webcam anpassen, u. a. die Belichtung, Fokus,
Anti-Flimmer, Bildorientierung und Einstellungen für dunkle
Bilder. Klicken Sie auf Standard, um alle Einstellungen auf
die Werkseinstellungen zurückzusetzen.
Bildmodi
Die Webcam PA452 verfügt über 6 Bildmodi: Normal, Mono,
Grau, Retro-Film, Bunt und Weich.
Bilderrahmen
Im Fenster Bilderrahmen können Sie einen Rahmen
festlegen, der statisch oder animiert sein kann. Klicken
Sie auf die Schaltfläche Anwenden, um die Einstellungen
zu übernehmen.
Filtereffekte
Über das Fenster Filtereffekt können Sie einen Filter für
das Bild festlegen. Die verfügbaren Optionen sind Ohne
bzw. die Spezialeffekte Wirbel, Zusammenziehen,
Fett, Dünn, Spritzer und Relief.
Gesichterkennung
Mithilfe der Gesichtsverfolgung halten Sie automatisch
Bildsteuerung Kamerasteuerung Bildmodi
DE-5

Digitaler Zoom
Im Fenster Digitaler Zoom können Sie digital an Motive
heranzoomen. Klicken Sie auf Zurück auf 100 %, um den
digitalen Zoomfaktor auf 1 zurückzusetzen.
Foto
Im Fenster Foto können Sie die Bildauflösung einstellen.
Klicken Sie auf , um einen Schnappschuss zu machen
und klicken Sie auf Speichern, um das Bild zu speichern.
Hinweis: Je höher die Auflösung eingestellt ist, desto länger
dauert die Verarbeitung.
Informationen
Im Fenster Informationen werden Informationen zu Daten
und Treibern angezeigt. Sie können das Vorschaufenster
öffnen, indem Sie in der linken oberen Ecke des Fenster
auf klicken.
- Informationen zu Daten: u. a. Vorschau, Kameraliste,
Farbraum, Ausgabegröße und Framerate (fps)
- Informationen zum Treiber: u. a. Version des Kameratreibers,
Kameracontroller und Spracheinstellungen
Gesichter als Motiv im Fokus, Die verfügbaren Optionen
sind Nahe, Mich erkennen und Uns erkennen.
Bilderrahmen Filtereffekte Gesichterkennung
DE-6

Digitaler Zoom Foto Informationen
DE-7

DE-8
Technische Daten
Zoom
F/No.
Focus
Linsenmaterial
Blickwinkel
Objektiv
Mikrofon
S.P.L
Ausrichtung
Mikrofon
Fotoformat
Schnittstelle
Fotoauflösung
Video/Einzelbild
Arbeitstemperatur
Sensor
Stromverbrauch
OS Unterstützung
(UVC)
Lagertemperatur
Videoauflösung
(Videomo-
dus:YUY2)
Videoauflösung
(Videomodus:M-
JPG)
Hardware
Ja
2.0
30 cm bis unendlich
4-Schicht-Film beschichteten
Glaslinsengruppe
Horizontal: 60°
Integriert
-36dB±2dB
Omni-direktional
JPG
1280*1080
USB2.0/1.1 (Freier Driver)
-10˚C-80˚C
-10˚C-50˚C
MA1080(5B3)CSP-481/4.5
COMS “SAMSUNG”
<220MA
Windows7, windows XP2,
Windows8, Windows Vista
Min. Auflösung: 160 x 120
30fps, Standard: 1280 x720
30fps
Max. Auflösung: 1920 x
1080 30fps
Min. Auflösung: 160*120
30fps, Standard: 1280*720
8fps
Max. Auflösung:
1920*1080 30fps

Введение
Содержимое упаковки
Описание
Благодарим вас за приобретение камеры papalook
PA452 1080p HD. Веб-камера PA452 обладает высоким
разрешением, является складной и удобной для
переноски. Веб-камера может снимать четкое видео с
высоким разрешением 1080p в формате HD. Она
оснащена встроенным микрофоном с
шумоподавлением и функцией записи. Объектив
камеры PA452 имеет супер-большую диафрагму 2.0,
которая позволяет делать первоклассные снимки даже
в условиях плохой освещенности.
- CMOS-сенсор высокого разрешения HD 1080P
- Большая область захвата изображения: 4608:3456
- Режим видео: MJPG и YUY2
- Интерфейс: Порт USB 2.0/1.1
- Скорость передачи данных: (640*480) 30 кдр/сек;
(1280*720) 30 кдр/сек
- Динамический диапазон: Более 72 дБ
- Фокусировка изображения: 30 см до бесконечности
- Процессор изображений без сжатия
- Автоматический баланс белого
- Стеклянная линза с 4-слойным пленочным
покрытием
- Функция фоторамки и встроенный микрофон
Примечание. Функции и технические характеристики
могут быть изменены без предварительного
уведомления.
Требования к системе
- IBM PC или совместимый ПК или ноутбук с портом
- Веб-камера * 1
- Руководство пользователя * 1
- CD-диск * 1
RU-1

Для записи видео с разрешением HD 1080P
USB
- Процессор Pentium 1 ГБ или более мощный
- Свыше 500 МБ свободного места на жестком диске
- Дисковод CD-ROM
- ОЗУ 256 МБ
- VGA-карта с поддержкой DirectX 9.0
- Windows XP/Vista/7/8
- Intel Core 2 Duo 2,4 ГГц
- ОЗУ 2 ГБ
- 1 ГБ свободного пространства на жестком диске
- Порт USB 2.0
Крепление и подключение камеры
Установите веб-камеру в желаемом месте на
мониторе компьютера или на поверхности рабочего
стола. Для крепления на мониторе компьютера
раскройте гибкий фиксатор и установите веб-камеру
на мониторе, захватив его край с помощью
фиксатора. Закрепив веб-камеру, подключите
USB-кабель к компьютеру через USB-порт.
Обзор продукта Перед использованием,
пожалуйста, настройте
резкость изображения
объектива.
Объектив
камеры 1080P
Гибкий
фиксатор
Ручной поворот
объектива
USB-кабель
Складная
RU-2

Установка драйвера
1. Включите свой компьютер.
2. Подсоедините USB-кабель веб-камеры к USB-порту
компьютера.
3. Вставьте установочный CD-диск в привод
компакт-дисков компьютера.
4. На экране появится диалоговое окно установки,
следуйте инструкциям на экране для завершения
установки. (Если программа автозагрузчика не
запустится, откройте Пуск│Мой компьютер и затем
дважды щелкните на papalook 1080P driver.exe, чтобы
начать установку)
Примечание.
1. Проверьте правильность соединения между ПК и
веб-камерой перед установкой драйвера.
2. Если на вашем компьютере установлена система
Windows 7/8/Vista, и камера не отображается как USB
видео устройство, то вы можете использовать
программное обеспечение для видео "AMCap" на
прилагаемом CD-диске.
3.Если вы не хотите использовать микрофон, то
выполните следующие шаги настройки:Мой компьютер
→ Щелкните правой кнопкой мыши→ Управление→
Диспетчер устройств→ Звуковые, игровые и
видеоустройства → USB-аудио устройства→ Щелкните
Примечание. В дополнение к веб-камере и
приложению для видеосвязи, вам понадобится
звуковая карта, микрофон и подключение к Интернету.
ИЛИ
На рабочем столе На мониторе ПК
RU-3
