Technical Specifications
All specifications are subject to change without notice.
Tricolour LED Display
The R910 reader includes a tricolour LED display (red, green and
amber) that is used to indicate the reader’s status. The LED’s inten-
sity is adjusted through the Access Control Module (ACM).
Audible Tone
The R910 reader includes a built in beeper with a frequency that is
adjusted through the ACM.
Weather Resistant
Mount indoors or outdoors.
Error Display
All R910 readers display communication errors between the reader
and the ACM by flashing the amber LED every second.
Firmware Upgrade
Connect the CV4USB as shown in Figure 2. Refer to the CV4USB
installation manual for additional information.
Mounting on Metal
Metal may decrease the read range. The R910 card reader can be
mounted on metal but do not surround it by metal. If the reader must
be installed in a metal enclosure, ensure that the face of the card
reader is not covered and that there's at least 4cm (1.6") between
the card reader and the metal on all sides.
Warranty
For complete warranty information on this product please refer to the Limited Warranty Statement
found on the website www.paradox.com/terms. Your use of the Paradox product signifies your
acceptance of all warranty terms and conditions
© 2018 Paradox Security Systems Ltd. All rights reserved. Specifications may change without prior
notice. One or more of the following US patents may apply: 7046142, 6215399, 6111256, 6104319,
5920259, 5886632, 5721542, 5287111, 5119069, 5077549 and RE39406.
Digiplex EVO is a trademarks or registered trademark of Paradox Security Systems Ltd. or its affiliates
in Canada, the United States and/or other countries. For the latest information on products approvals,
such as UL and CE, please visit www.paradox.com.
RESIDENTIAL EQUIPMENT
CLASS B DIGITAL DEVICE
INFORMATION TO USER
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two condi-
tions: (1) This device may not cause harmful interference, and (2) This device must accept any inter-
ference received, including interference that may cause undesired operation.
This equipment has been tested and found to comply with the limits for Class B Digital Device, pursu-
ant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against
harmful interference in a residential installation. This equipment generates, uses, and can radiate radio
frequency energy and, if not installed and used in accordance with the instructions, may cause harmful
interference to radio communications. However, there is no guarantee that interference will not occur
in a particular installation. If this equipment does cause harmful interference to radio or television
reception, which can be determined by turning the equipment off and on, the user is encouraged to try
to correct the interference by one or more of the following measures.
• Reorient or relocate the receiving antenna
• Increase the separation between the equipment and receiver
• Connect the equipment into an outlet on a circuit different from that to which the receiver is con-
nected
• Consult the dealer or an experienced radio/TV technician for help
Any changes or modifications not expressly approved by the party responsible for compliance could
void the user's authority to operate the equipment.
Power Input: 11Vdc to 14.5Vdc
Current Consumption 100mA, with card 115 mA
Frequency: Exciter field 125 KHz pulse modulated
Operating Temperature: -35°C (-31°F) to +65°C (149°F)
Output Formats: RS-485
Cable Distance: 300m (1000 ft.)
Cables: 4-wire Cables (twisted pair recommended)
Compatibilities: Access Control Module (ACM) Series
4-Wire Indoor/Outdoor Proximity Reader
R910 V4.50
R910-TI04
Printed in Canada 09/2018 PARADOX.COM
ACM12 shown
Se muestra el ACM12
ACM12 illustré

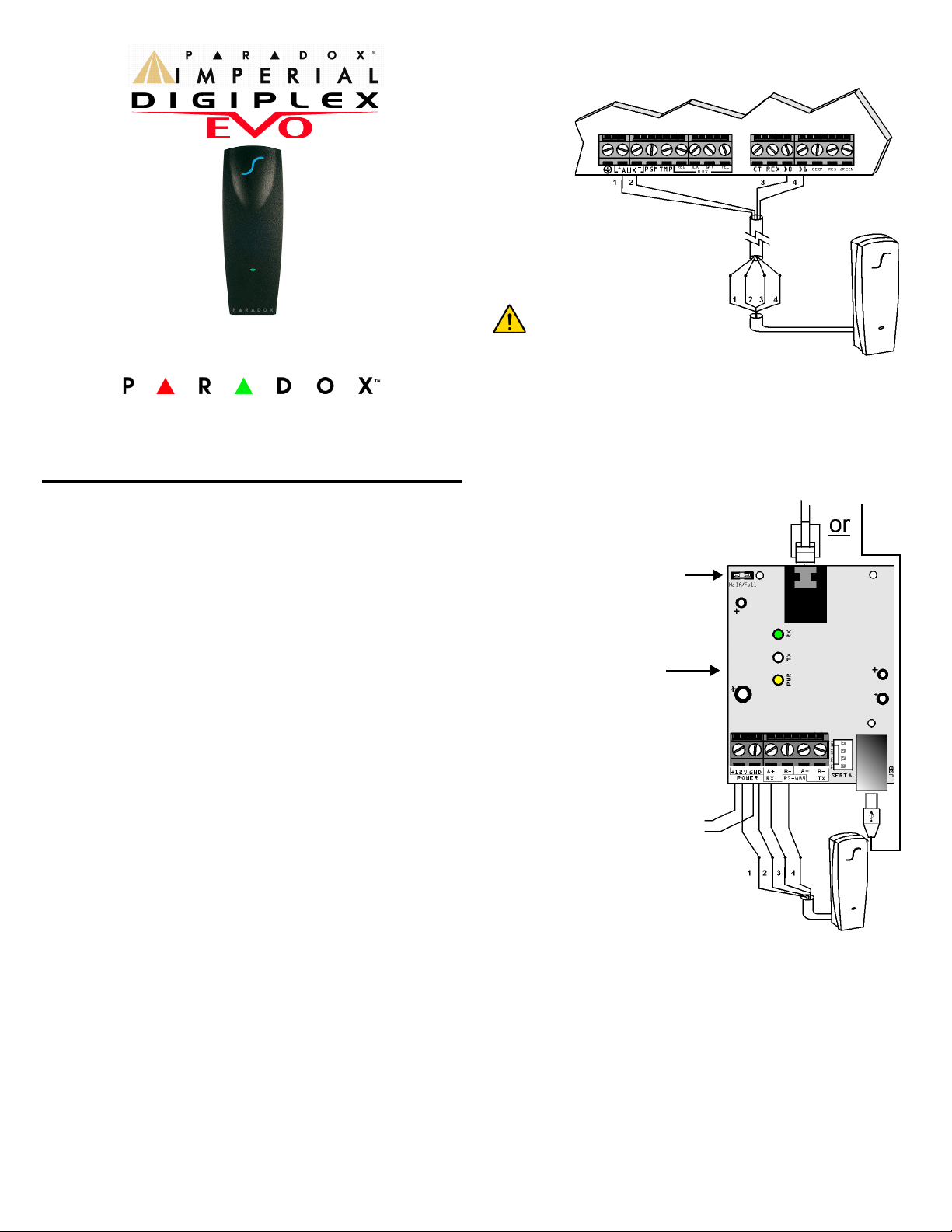

Figure 1: 4-wire Connection / Conexión de 4 Cables
/ Raccordement à 4 fils
1. Red / Rojo / Rouge
2. Black / Negro / Noir
3. Green / Verde / Vert
4. White / Blanco / Blanc
Figure 2: Firmware Upgrade / Actualización del Firmware /
Mise à niveau du micrologiciel
1. Red / Rojo / Rouge
2. Black / Negro / Noir
3. Green / Verde / Vert
4. White / Blanco / Blanc
To computer
A una PC
Vers l’ordinateur
CV4USB
Do not connect more than one
R910 on a single ACM.
No conectar más de un
R910 por cada ACM.
Ne pas raccorder plus d’un
R910 sur un seul ACM.
Supply / COMBUS
Alimentación / COMBUS
Alimentation / COMBUS
Jumper is ON.
El puente está ON.
Le cavalier est installé.

Español
Especificaciones Técnicas
Todas las especificaciones pueden cambiar sin previo aviso.
Indicador LED Tricolor
El lector R910 incluye un indicador LED tricolor (rojo, verde y
ámbar) usado para indicar el estado del lector. La intensidad de las
luces LED se ajusta vía el Módulo de Control de Acceso (ACM).
Tono Audible
El lector R910 incluye un generador de tonos en placa con una fre-
cuencia ajustable mediante el ACM.
A prueba de Intemperies
Para montaje en interiores o exteriores.
Indicador de Error
Todos los lectores R910 indican los errores de comunicación que
pudieran ocurrir entre el lector y el ACM mediante el parpadeo de la
luz LED ámbar una vez cada segundo.
Actualización del Firmware
Conectar el CV4USB se muestra la Figura 2. Consultar el manual
de instalación del CV4USB para más información.
Montaje Sobre Metal
El metal podría reducir el alcance de lectura. El lector de tarjetas
R910 puede ser montado sobre metal pero no debe estar rodeado
de metal. Si el lector debe ser instalado en una caja metálica,
asegúrese que nada cubra su parte frontal y de mantener una dis-
tancia de por lo menos 4cm (1.6") entre el lector de tarjetas y el
metal, por todos lados.
EQUIPO RESIDENCIAL
DISPOSITIVO DIGITAL DE CLASE B
INFORMACIÓN PARA EL USUARIO
Este dispositivo cumple con la Parte 15 de los Reglamentos FCC. Su operación está sujeta a las dos
condiciones siguientes: (1) Este dispositivo no debe causar severa interferencia, y (2) Este dispositivo
debe aceptar cualquier interferencia recibida, incluyendo interferencia que podría causar un funciona-
miento no deseado.
Este equipo ha sido probado y cumple con los límites para Dispositivos Digitales de Clase B, según
las especificaciones de la Parte 15 de los reglamentos de la FCC. Estos límites han sido diseñados
para proveer una razonable protección contra los riesgos de interferencia en instalaciones residencia-
les. Este equipo genera, usa y puede irradiar radiofrecuencias, y, si no es instalado y usado según
las instrucciones, puede causar severa interferencia en las comunicaciones vía radio. Sin embargo,
no hay garantía de que no ocurrirá interferencia en una instalación en particular. Si este equipo causa
interferencias en la recepción de señales de radio o de televisión, lo cual puede ser determinado
mediante el encendido y apagado del equipo, esporádicamente, se sugiere que el usuario trate de
corregir la interferencia por medio de una o más de las siguientes medidas:
• Reorientar o relocalizar la antena receptora
• Aumentar la separación entre el equipo y el receptor
• Conectar el equipo en un enchufe en un circuito diferente al cual está conectado el receptor
• Para asistencia, consultar con el instalador o con un técnico de radio /TV experimentado
Todo cambio o modificación que no haya sido claramente aprobado por la parte responsable de la
conformidad puede anular la autorización del usuario para operar este equipo.
Garantía
Para una información detallada acerca de la garantía de este producto consultar la Declaración de
Garantía Limitada (en inglés) que se encuentra en el sitio web de paradox: www.paradox.ca/terms. El
uso de este producto Paradox significa la aceptación de todos los términos y condiciones de la
garantía
©2018 Paradox Security Systems Ltd. Todos los derechos reservados. Las especificaciones pueden
cambiar sin previo aviso. Una o más de las siguientes patentes EE.UU. podría aplicarse: 7046142,
6215399, 6111256, 6104319, 5920259, 5886632, 5721542, 5287111, 5119069, 5077549 y RE39406.
Digiplex EVO es una marca de comercio o marca registrada de Paradox Security Systems Ltd. o de
sus afiliados en Canadá, Estados Unidos y/o otros países. Para información de último minuto respecto
a la homologación de productos, como UL y CE, sírvase visitar nuestro sitio Web en www.paradox.ca.
Français
Spécifications techniques
Spécifications sujettes à changement sans préavis.
Affichage tricolore à DEL
Le lecteur R910 comprend un affichage tricolore à DEL (rouge,
verte et ambre) utilisé pour indiquer l’état du lecteur. L’intensité des
DEL s'ajuste à l’aide du Module de contrôle d’accès (ACM).
Tonalité audible
Le lecteur R910 comprend un avertisseur intégré dont la fréquence
s’ajuste à l’aide du Module de contrôle d’accès (ACM).
Résistant aux intempéries
Installation à l’intérieur ou à l’extérieur.
Affichage d’erreurs
Tous les lecteurs R910 affichent les erreurs de communication entre
le lecteur et le Module (ACM) par le clignotement de la DEL ambre
chaque seconde.
Mise à niveau du micrologiciel
Raccorder le CV4USB, tel qu’illustré à la Figure 2. Se référer au
manuel d’installation du CV4USB pour plus amples renseigne-
ments.
Montage sur une surface métallique
Le métal peut causer une diminution de la portée de lecture. Il est
possible de monter le lecteur de cartes R910 sur une surface métal-
lique, mais ne pas l’entourer de métal. Si le lecteur doit être installé
dans un boîtier métallique, s’assurer que le devant du lecteur de
cartes n’est pas couvert et qu’un espace d’au moins 4 cm (1,6 po)
est laissé entre le lecteur de cartes et le métal de chaque côté.
ÉQUIPEMENT RÉSIDENTIEL
DISPOSITIF NUMÉRIQUE DE CLASSE B
RENSEIGNEMENT POUR L’UTILISATEUR
Ce dispositif est conforme à la Partie 15 des règles de la FCC. Son fonctionnement est subordonné
aux deux conditions suivantes : (1) Ce dispositif ne devrait pas entraîner de brouillage préjudiciable,
(2) Ce dispositif doit accepter toute interférence reçue, y compris les types d’interférence pouvant
entraîner un fonctionnement indésirable.
Cet équipement a été testé et est conforme aux limitations des dispositifs numériques de la Classe B
selon la Partie 15 des règles de la FCC. Ces limitations ont été établies pour offrir une protection rai-
sonnable contre le brouillage préjudiciable dans une installation résidentielle. Cet appareil émet, utilise
et peut rayonner l’énergie des fréquences radio et, s’il n’est pas installé et utilisé conformément aux
instructions, peut provoquer du brouillage préjudiciable aux communications radio. Cependant, il n’y a
aucune garantie qu’il ne se produira jamais de brouillage dans une installation en particulier. Si cet
équipement entraîne du brouillage préjudiciable à la réception radio ou télévisuelle, ce qui peut être
déterminé en allumant et en éteignant l’appareil, l’utilisateur est encouragé à tenter d’éliminer l’inter-
férence de l’une des façons suivantes :
• réorienter ou déplacer l’antenne de réception
• augmenter la distance entre l’équipement et le récepteur
• raccorder l’équipement dans une prise de courant d’un circuit différent de celui auquel le récepteur
est raccordé
• consulter l’installateur ou un technicien radio/télévision chevronné pour de l’aide
Tout changement ou toute modification n’étant pas formellement approuvé(e) par la partie responsable
de la conformité pourrait annuler les droits d’usage de cet appareil.
Garantie
Pour tous les renseignements sur la garantie de ce produit, veuillez vous référer aux Déclarations sur les
garanties restreintes qui se trouvent sur le site Web www.paradox.com/terms. L’utilisation des produits
Paradox signifie l’acceptation de toutes les modalités et conditions de cette garantie.
©2018 Systèmes de sécurité Paradox Ltée 2018. Tous droits réservés. Spécifications sujettes à
changement sans préavis. Un ou plusieurs des brevets américains suivants peuvent s'appliquer :
7046142, 6215399, 6111256, 6104319, 5920259, 5886632, 5721542, 5287111, 5119069, 5077549 et
RE39406.
Digiplex EVO est une marque de commerce ou une marque de commerce déposée de Systèmes de
sécurité Paradox Ltée ou de ses sociétés affiliées au Canada, aux États-Unis et/ou dans d’autres
pays. Pour les renseignements les plus récents concernant l’approbation UL et CE des produits, veuil-
lez visiter le site Web www.paradox.com.
Alimentación: 11Vcc a 14.5Vcc
Consumo de Corriente 100mA, 115 mA con Tarjeta
Frecuencia: Campo de excitador de 125 KHz modulado
por pulsos
Temperatura de
Funcionamiento: -35°C (-31°F) a +65°C (149°F)
Formatos de Salida: RS-485
Distancia de Cables: 300m (1000ft)
Cables: Cable de 4 alambres (se recomienda
cable de par trenzado)
Compatibilidades: Serie de Módulo de Control de Acceso
(ACM)
Tension d’entrée : 11 Vc.c. à 14,5 Vc.c.
Consommation de courant : 100 mA, 115 mA avec carte
Fréquence : Champ de l’excitatrice - modulé par
impulsions à 125 kHz
Température de fonctionnement : -35 °C (-31 °F) à +65 °C (149 °F)
Formats de sortie : RS-485
Longueur du câble : 300 m (1000 pi)
Câbles : Câbles à 4 fils
(recommandé : paires torsadées)
Compatibilité: Série Module de contrôle d’accès (ACM)
