Parkside PWBM A1 User manual

IAN 359451_2007
AKKU-SCHRAUBER
Bedienungs- und Sicherheitshinweise
Originalbetriebsanleitung
CORDLESS SCREWDRIVER
Operation and safety notes
Translation of the original instructions
VISSEUSE SANS FIL
Instructions d‘utilisation et consignes de
sécurité
Traduction de la notice originale
ACCUSCHROEVENDRAAIER
Bedienings- en veiligheidsinstructies
Vertaling van de oorspronkelijke
gebruiksaanwijzing
WKRĘTARKA
AKUMULATOROWA
Wskazówki dotyczące obsługi i
bezpieczeństwa
Tłumaczenie instrukcji oryginalnej
AKUMULÁTOROVÝ
ŠROUBOVÁK
Pokyny pro obsluhu a bezpečnostní pokyny
Překlad původního návodu k používání
AKUMULÁTOROVÝ
SKRUTKOVAČ
Pokyny pre obsluhu a bezpečnostné pokyny
Preklad pôvodného návodu na použitie
ATORNILLADOR CON
BATERÍA
Instrucciones de utilización y de seguridad
Traducción del manual original
AKKU-SKRUEMASKINE
Brugs- og sikkerhedsanvisninger
Oversættelse af den originale brugsanvisning
AKKU-SCHRAUBER / CORDLESS
SCREWDRIVER / VISSEUSE SANS FIL
PWBM A1

DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 5
GB/IE Operation and safety notes Page 33
FR/BE Instructions d‘utilisation et consignes de sécurité Page 61
NL/BE Bedienings- en veiligheidsinstructies Pagina 91
PL Wskazówki dotyczące obsługi i bezpieczeństwa Strona 119
CZ Pokyny pro obsluhu a bezpečnostní pokyny Strana 147
SK Pokyny pre obsluhu a bezpečnostné pokyny Strana 175
ES Instrucciones de utilización y de seguridad Página 203
DK Brugs- og sikkerhedsanvisninger Side 231

A
1
2
3
4
6
12
13
5
11
10
9
7
8

C
B
7
5
a
b
13
6
10
12

E
D
1
9

F
A1
A2
A3
A4

5DE/AT/CH
Verwendete Warnhinweise und Symbole... Seite 6
Einleitung ........................................ Seite 7
Bestimmungsgemäße Verwendung ..................... Seite 8
Lieferumfang....................................... Seite 8
Teilebeschreibung .................................. Seite 9
Technische Daten ................................... Seite 9
Sicherheitshinweise ............................ Seite 12
Allgemeine Sicherheitshinweise für Elektrowerkzeuge....... Seite 12
Sicherheitshinweise für Schrauber ...................... Seite 19
Vibrations- und Geräuschminderung .................... Seite 20
Verhalten im Notfall ................................. Seite 21
Sicherheitshinweise für Ladegeräte ..................... Seite 21
Restrisiken......................................... Seite 23
Betrieb ........................................... Seite 23
Informationen zum Akku ............................. Seite 23
Drehrichtung ändern ................................ Seite 25
Einschaltsperre ..................................... Seite 25
Bits wechseln ...................................... Seite 25
Frontabdeckung .................................... Seite 26
Ein-/Ausschalten.................................... Seite 26
Reinigung und Wartung ....................... Seite 26
Wartung.......................................... Seite 27
Lagerung ........................................ Seite 28
Transport ........................................ Seite 28
Entsorgung ...................................... Seite 29
Garantie ......................................... Seite 30
EU‑Konformitätserklärung .................... Seite 32

6 DE/AT/CH
Verwendete Warnhinweise und Symbole
In dieser Bedienungsanleitung und auf der Verpackung werden die
folgenden Warnhinweise verwendet:
GEFAHR! Dieses
Symbol mit dem
Signalwort „Gefahr“
bezeichnet eine
Gefährdung mit einem
hohen Risikograd,
die, wenn sie nicht
vermieden wird, eine
schwere Verletzung oder
den Tod zur Folge hat.
VORSICHT! Dieses
Symbol mit dem
Signalwort „Vorsicht“
bezeichnet eine
Gefährdung mit einem
niedrigen Risikograd,
die, wenn sie nicht
vermieden wird, eine
geringe oder mäßige
Verletzung zur Folge
haben kann.
WARNUNG! Dieses
Symbol mit dem
Signalwort „Warnung“
bezeichnet eine
Gefährdung mit einem
mittleren Risikograd,
die, wenn sie nicht
vermieden wird, eine
schwere Verletzung
oder den Tod zur Folge
haben kann.
ACHTUNG! Dieses
Symbol mit dem
Signalwort „Achtung“
zeigt die Gefahr
einer möglichen
Sachbeschädigung an.
HINWEIS: Dieses
Symbol mit dem
Signalwort „Hinweis“
bietet weitere nützliche
Informationen.
Risiko eines Stromschlags!

7DE/AT/CH
Wechselstrom /
-spannung Li‑Ion Lithium-Ionen-Akku
Gleichstrom / -spannung n0Leerlaufdrehzahl
Schutzklasse II
max. 50°C
Schützen Sie den Akku
vor Hitze und direkter
Sonneneinstrahlung.
Nur in trockenen
Innenräumen verwenden.
Schützen Sie den Akku
vor Feuer.
Lesen Sie die
Bedienungsanleitung.
Schützen Sie den
Akku vor Wasser und
Feuchtigkeit.
min–1 Umdrehungen
pro Minute
AKKU‑SCHRAUBER
Einleitung
Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich
damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist
Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch
und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen
Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie
beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle
Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

8 DE/AT/CH
Bestimmungsgemäße Verwendung
Dieser Akku-Schrauber (nachfolgend „Produkt“ oder „Elektrowerkzeug“
genannt) ist zum Festziehen und Lösen von Schrauben vorgesehen.
Verwenden Sie stets Einsatzwerkzeuge (Aufsätze und Bit) entsprechend
dem bestimmungsgemäßen Gebrauch! Beachten Sie beim Kauf und
Gebrauch von Einsatzwerkzeugen die technischen Anforderungen des
Produkts (siehe „Technische Daten“).
Die LED-Arbeitsleuchte [8] dieses Produkts ist dazu bestimmt, den
direkten Arbeitsbereich zu beleuchten.
Andere Verwendungen oder Veränderungen des Produkts gelten als
nicht bestimmungsgemäß und können zu Risiken wie Lebensgefahr,
Verletzungen und Beschädigungen führen. Für aus bestimmungswidriger
Verwendung entstandene Schäden übernimmt der Hersteller keine
Haftung. Das Produkt ist nicht für den gewerblichen Einsatz oder für
ähnliche Einsatzbereiche bestimmt.
Lieferumfang
mWARNUNG!
uDas Produkt und die Verpackungsmaterialien sind kein
Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln, Folien und
Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!
1 Akku-Schrauber
1 USB-Kabel
1 Bedienungsanleitung

9DE/AT/CH

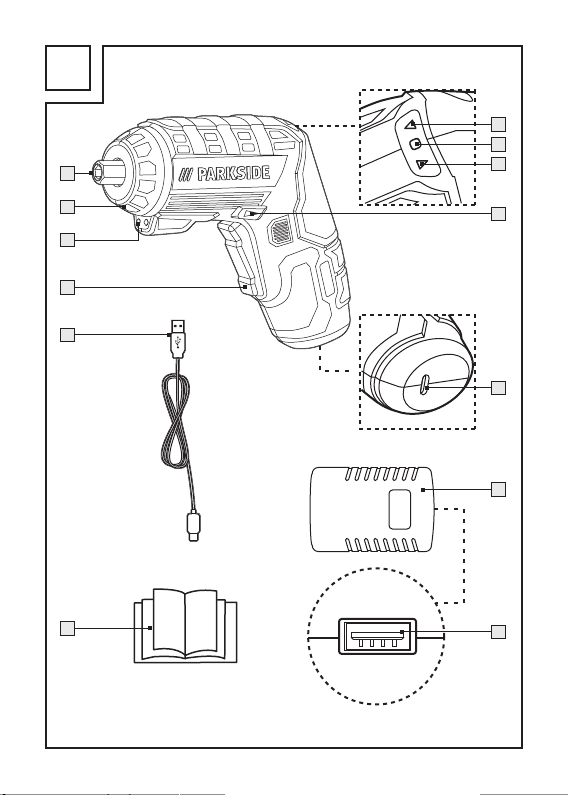

Teilebeschreibung
(Abb. A)
[1] Bithalter
[2] Drehrichtungsanzeige
(Schrauben festziehen)
[3] Batterieladestatus-LED
[4] Drehrichtungsanzeige
(Schrauben lösen)
[5] Drehrichtungsumschalter /
Einschaltsperre
[6] USB-Typ-C-Anschluss
[7] Ein-/Ausschalter
[8] LED-Arbeitsleuchte
[9] Frontabdeckung
[] USB-Kabel
[] Bedienungsanleitung
[] Ladegerät *
[] USB-Anschluss (Typ A)
* Ein Ladegerät ist nicht im Lieferumfang enthalten. Geeignetes Ladegerät
von Artikel-Nr. IAN346220_2004.
Technische Daten
Akku‑Schrauber
Modell: HG07075
Nennspannung: 4 V (Gleichspannung)
Ladespannung: 5 V (Gleichspannung)
Maximaler Ladestrom: 1,7 A
Akku (integriert): Li-Ionen
Zellenanzahl: 1
Kapazität: 1,5 Ah
Leerlaufdrehzahl: n0= 200 min–1
Drehmoment (harter/weicher
Schraubfall gemäß ISO5393): Max. 10 N m
Bit-Halterung: 6,35 mm (1/4")

10 DE/AT/CH
Verwenden Sie ausschließlich folgendes Ladegerät, um das
kabellose Werkzeug zu laden *
Information Wert
Name oder Handelsmarke des Herstellers,
Handelsregisternummer und
Anschrift
OWIM GmbH & Co. KG
HRA 721742
Stiftsbergstraße1,
74167 Neckarsulm,
DEUTSCHLAND
Modellkennung HG06825, HG06825-BS
Information Wert Einheit
Eingangsspannung 100–240 V∼
Eingangswechselstromfrequenz 50/60 Hz
Ausgangsspannung 5,0 V
Ausgangsstrom 1,7 A
Ausgangsleistung 8,5 W
Durchschnittliche Effizienz im Betrieb 78,2 %
Leistungsaufnahme bei Nulllast 0,07 W
Eingangsstrom 0,3 A
Schutzklasse II / (doppelte Isolierung)
Anschlussstyp USB (Typ A)
Aufladezeit ca. 60min
Herstellungsdatum 2020‒12
* Ein Ladegerät ist nicht im Lieferumfang enthalten. Geeignetes Ladegerät
von Artikel-Nr. IAN 346220_2004.

11DE/AT/CH
Empfohlene Umgebungstemperatur
Während des Ladens: +4 bis +40 °C
Während des Betriebs: 0 bis +40 °C
Während der Lagerung: 0 bis +50 °C
Geräuschemissionswerte
Die gemessenen Werte wurden in Übereinstimmung mit EN 62841
ermittelt. Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt
typischerweise:
Schalldruckpegel: LpA = 55,5 dB(A)
Schallleistungspegel: LWA = 66,5 dB(A)
Unsicherheit K: KpA/WA = 3 dB
Schwingungsemissionswerte
Schwingungsgesamtwerte (Vektorsumme dreier Richtungen), ermittelt
entsprechend EN 62841:
Schrauben
Schwingungsemissionswert ah: = < 2,5 m/s2(0,912 m/s2)
Unsicherheit K: = 1,5 m/s2
HINWEIS
uDie angegebenen Schwingungsgesamtwerte und die angegebenen
Geräuschemissionswerte sind nach einem genormten Prüfverfahren
gemessen worden und können zum Vergleich eines Elektrowerkzeugs
mit einem anderen verwendet werden.
uDie angegebenen Schwingungsgesamtwerte und die angegebenen
Geräuschemissionswerte können auch zu einer vorläufigen
Einschätzung der Belastung verwendet werden.

12 DE/AT/CH
mWARNUNG!
uDie Schwingungs- und Geräuschemissionen können während
der tatsächlichen Benutzung des Elektrowerkzeugs von den
Angabewerten abweichen, abhängig von der Art und Weise, in der
das Elektrowerkzeug verwendet wird, insbesondere, welche Art von
Werkstück bearbeitet wird.
Versuchen Sie, die Belastung durch Vibrationen und Geräusche
so gering wie möglich zu halten. Beispielhafte Maßnahmen
zur Verringerung der Vibrationsbelastung sind das Tragen von
Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung
der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu
berücksichtigen (beispielsweise Zeiten, in denen das Elektrowerkzeug
abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber
ohne Belastung läuft).
Sicherheitshinweise
Allgemeine Sicherheitshinweise
für Elektrowerkzeuge
mWARNUNG!
uLesen Sie alle Sicherheitshinweise, Anweisungen,
Bebilderungen und technischen Daten, mit denen
dieses Elektrowerkzeug versehen ist. Versäumnisse bei der
Einhaltung der nachfolgenden Anweisungen können elektrischen
Schlag, Brand und/oder schwere Verletzungen verursachen.

13DE/AT/CH
Bewahren Sie alle Sicherheitshinweise und Anweisungen für
die Zukunft auf.
Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“
bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) oder auf
akkubetriebene Elektrowerkzeuge (ohne Netzleitung).
Arbeitsplatzsicherheit
a) Halten Sie Ihren Arbeitsbereich sauber und gut
beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können
zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in
explosionsgefährdeter Umgebung, in der sich brennbare
Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge
erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der
Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können
Sie die Kontrolle über das Elektrowerkzeug verlieren.
Elektrische Sicherheit
a) Der Anschlussstecker des Elektrowerkzeugs muss in
die Steckdose passen. Der Stecker darf in keiner Weise
verändert werden. Verwenden Sie keine Adapterstecker
gemeinsam mit schutzgeerdeten Elektrowerkzeugen.
Unveränderte Stecker und passende Steckdosen verringern das Risiko
eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen
wie von Rohren, Heizungen, Herden und Kühlschränken.
Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr
Körper geerdet ist.

14 DE/AT/CH
c) Halten Sie Elektrowerkzeuge von Regen oder Nässe
fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das
Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie die Anschlussleitung nicht, um
das Elektrowerkzeug zu tragen, aufzuhängen oder um
den Stecker aus der Steckdose zu ziehen. Halten Sie die
Anschlussleitung fern von Hitze, Öl, scharfen Kanten
oder sich bewegenden Teilen. Beschädigte oder verwickelte
Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten,
verwenden Sie nur Verlängerungsleitungen, die auch für
den Außenbereich geeignet sind. Die Anwendung einer für den
Außenbereich geeigneten Verlängerungsleitung verringert das Risiko
eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeugs in feuchter
Umgebung nicht vermeidbar ist, verwenden Sie
einen Fehlerstromschutzschalter. Der Einsatz eines
Fehlerstromschutzschalters vermindert das Risiko eines elektrischen
Schlages.
Sicherheit von Personen
a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun,
und gehen Sie mit Vernunft an die Arbeit mit einem
Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug,
wenn Sie müde sind oder unter dem Einfluss von
Drogen, Alkohol oder Medikamenten stehen. Ein Moment
der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu
ernsthaften Verletzungen führen.

15DE/AT/CH
b) Tragen Sie persönliche Schutzausrüstung und immer
eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung,
wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder
Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert
das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme.
Vergewissern Sie sich, dass das Elektrowerkzeug
ausgeschaltet ist, bevor Sie es an die Stromversorgung
und/oder den Akku anschließen, es aufnehmen oder
tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger
am Schalter haben oder das Elektrowerkzeug eingeschaltet an die
Stromversorgung anschließen, kann dies zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder
Schraubenschlüssel, bevor Sie das Elektrowerkzeug
einschalten. Ein Werkzeug oder Schlüssel, der sich in einem
drehenden Teil des Elektrowerkzeugs befindet, kann zu Verletzungen
führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen
Sie für einen sicheren Stand und halten Sie jederzeit
das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in
unerwarteten Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite
Kleidung oder Schmuck. Halten Sie Haare und Kleidung
fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck
oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug‑ und ‑auffangeinrichtungen montiert
werden können, sind diese anzuschließen und richtig
zu verwenden. Verwendung einer Staubabsaugung kann
Gefährdungen durch Staub verringern.

16 DE/AT/CH
h) Wiegen Sie sich nicht in falscher Sicherheit und
setzen Sie sich nicht über die Sicherheitsregeln für
Elektrowerkzeuge hinweg, auch wenn Sie nach
vielfachem Gebrauch mit dem Elektrowerkzeug vertraut
sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu
schweren Verletzungen führen.
Verwendung und Behandlung des Elektrowerkzeugs
a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden
Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug.
Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer
im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter
defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder
ausschalten lässt, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/oder
entfernen Sie einen abnehmbaren Akku, bevor Sie
Geräteeinstellungen vornehmen, Einsatzwerkzeugteile
wechseln oder das Elektrowerkzeug weglegen. Diese
Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des
Elektrowerkzeugs.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb
der Reichweite von Kindern auf. Lassen Sie keine
Personen das Elektrowerkzeug benutzen, die mit diesem
nicht vertraut sind oder diese Anweisungen nicht gelesen
haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen
Personen benutzt werden.

17DE/AT/CH
e) Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug
mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile
einwandfrei funktionieren und nicht klemmen, ob Teile
gebrochen oder so beschädigt sind, dass die Funktion
des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie
beschädigte Teile vor dem Einsatz des Elektrowerkzeuges
reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten
Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig
gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen
sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Einsatzwerkzeug,
Einsatzwerkzeuge usw. entsprechend diesen
Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen
und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen
für andere als die vorgesehenen Anwendungen kann zu gefährlichen
Situationen führen.
h) Halten Sie Griffe und Griffflächen trocken, sauber und
frei von Öl und Fett. Rutschige Griffe und Griffflächen erlauben
keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in
unvorhergesehenen Situationen.
Verwendung und Behandlung des Akkuwerkzeugs
a) Laden Sie die Akkus nur mit Ladegeräten auf, die vom
Hersteller empfohlen werden. Durch ein Ladegerät, das für eine
bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit
anderen Akkus verwendet wird.

18 DE/AT/CH
b) Verwenden Sie nur die dafür vorgesehenen Akkus in den
Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu
Verletzungen und Brandgefahr führen.
c) Halten Sie den nicht benutzten Akku fern von
Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben
oder anderen kleinen Metallgegenständen, die eine
Überbrückung der Kontakte verursachen könnten. Ein
Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder
Feuer zur Folge haben.
d) Bei falscher Anwendung kann Flüssigkeit aus dem
Akku austreten. Vermeiden Sie den Kontakt damit. Bei
zufälligem Kontakt mit Wasser abspülen. Wenn die
Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich
ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu
Hautreizungen oder Verbrennungen führen.
e) Benutzen Sie keinen beschädigten oder veränderten
Akku. Beschädigte oder veränderte Akkus können sich
unvorhersehbar verhalten und zu Feuer, Explosion oder
Verletzungsgefahr führen.
f) Setzen Sie einen Akku keinem Feuer oder zu hohen
Temperaturen aus. Feuer oder Temperaturen über 130 °C können
eine Explosion hervorrufen.
g) Befolgen Sie alle Anweisungen zum Laden und laden
Sie den Akku oder das Akkuwerkzeug niemals
außerhalb des in der Betriebsanleitung angegebenen
Temperaturbereichs. Falsches Laden oder Laden außerhalb des
zugelassenen Temperaturbereichs kann den Akku zerstören und die
Brandgefahr erhöhen.
