Parrot Products LP799A Installation guide

T-LEG SET ASSEMBLY INSTRUCTION MANUAL
AUFBAUANLEITUNG FÜR T-FUßGESTELL-SET
MANUAL DE INSTRUÇÕES DE SISTEMA DE SUPORTE DE
QUADRO COM PERNAS EM T
*BOARD NOT INCLUDED

1

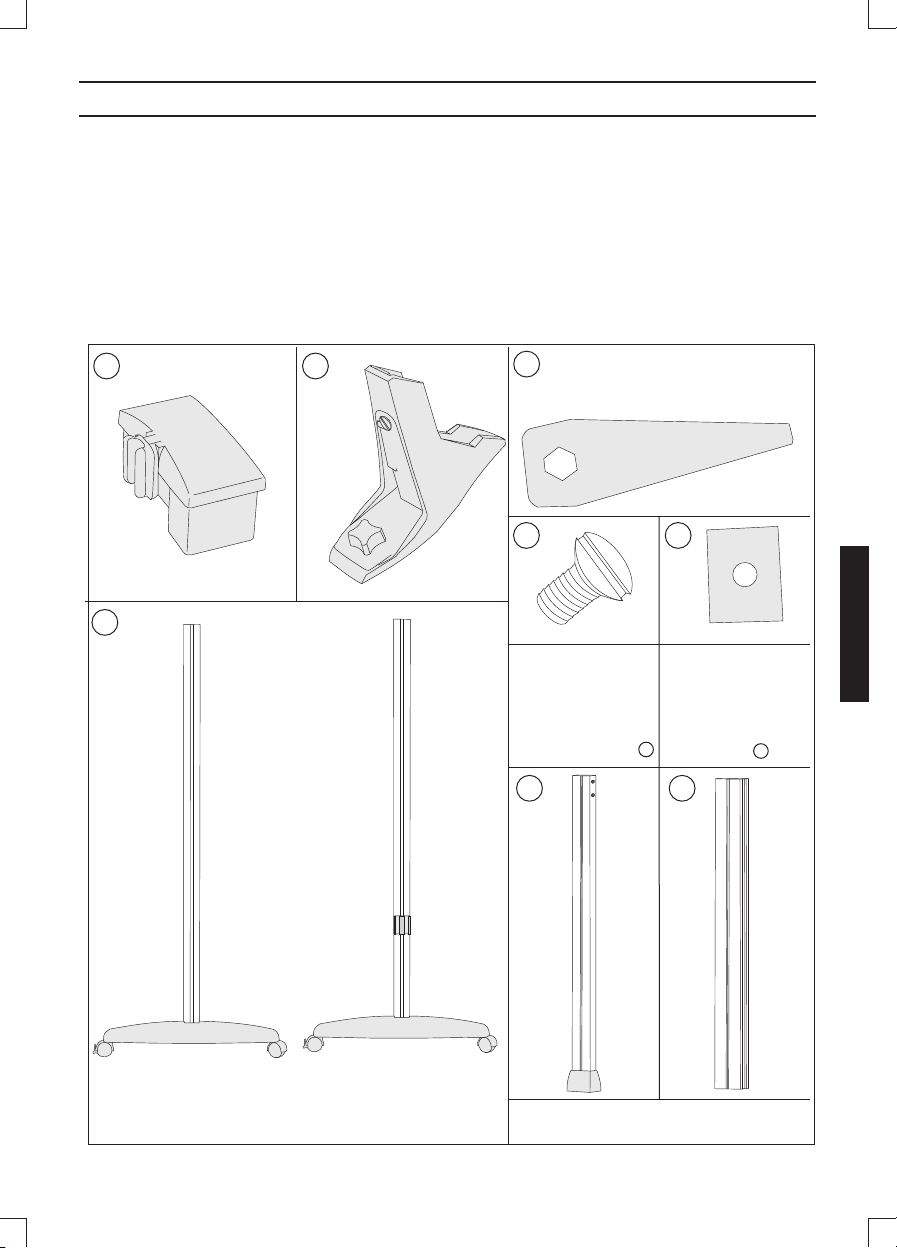

PARTS
• Ensure that all parts are included in the packaging.
CAUTION
• Read the instructions carefully before beginning the assembly procedure.
• It is recommended that two people assemble the product to avoid damages.
13 2
56
78
QTY: 2 QTY: 2
QTY: 2
4 Additional screws
supplied with BD9015
T-Leg Set for boards
1600mm to 3000mm,
pre-fitted to Part 7
4 Additional lug nuts
supplied with BD9015
T-Leg Set for boards
1600mm to 3000mm,
pre-fitted to Part 7
QTY: 4
QTY: 2
QTY: 2
QTY: 1
QTY: 1
4
****
Only supplied with
BD9012 T-Leg set for boards
up to 1500mm
Only supplied with
BD9015 T-Leg set for boards
1600mm to 3000mm ** Only supplied with BD9015 T-Leg Set
for boards 1600mm to 3000mm
English

2
ASSEMBLY INSTRUCTIONS
• Loosen thumbscrew on part 2 and slide part 2 into leg
4 , as illustrated, with the lug nut of thumbscrew inside
the leg channel.
Step 1:
• Slide part 2 to cover indicating sticker.
Step 2:
• Insert end cap 1 into leg 4 .
Step 4:
• Tighten thumbscrew on part 2 .
Step 3:
English

0
MM 10 20 30
25
Resserrer la vis 5 dans l’écrou 6 en utilisant l’outil 3
Schraube 5 mit Werkzeug 3 in Mutter 6 festziehen
Tighten screw 5 into nut 6 using tool 3
Aperta o parafuso 5 na porca de parafuso 6 usando a ferramenta 3
3
ASSEMBLY INSTRUCTIONS
• Slide lug nut 6 into easy groove, on bottom frame of
board.
Step 5:
• Use measurements on the back of this instruction
booklet to position the hole of lug nut 6 25mm from edge of
aluminum frame (as illustrated). Keep the board in this
position and proceed to Step 7.
Step 6:
• Turn T-leg 4 upside down and slide the end cap-side of
the T-Leg into side frame of board, until Part 2 locates
securely over bottom frame of board.
Take care not to break the plastic end cap through
excessive leverage.
Step 7:
• Insert screw 5 into lug nut 6 and tighten using tool 3 or
a screw driver.
(Repeat steps 1 to 9 for opposite leg).
Step 8:
English

4
ASSEMBLY INSTRUCTIONS
• Use thumbscrew to adjust height and level the board.
Step 9:
English

5

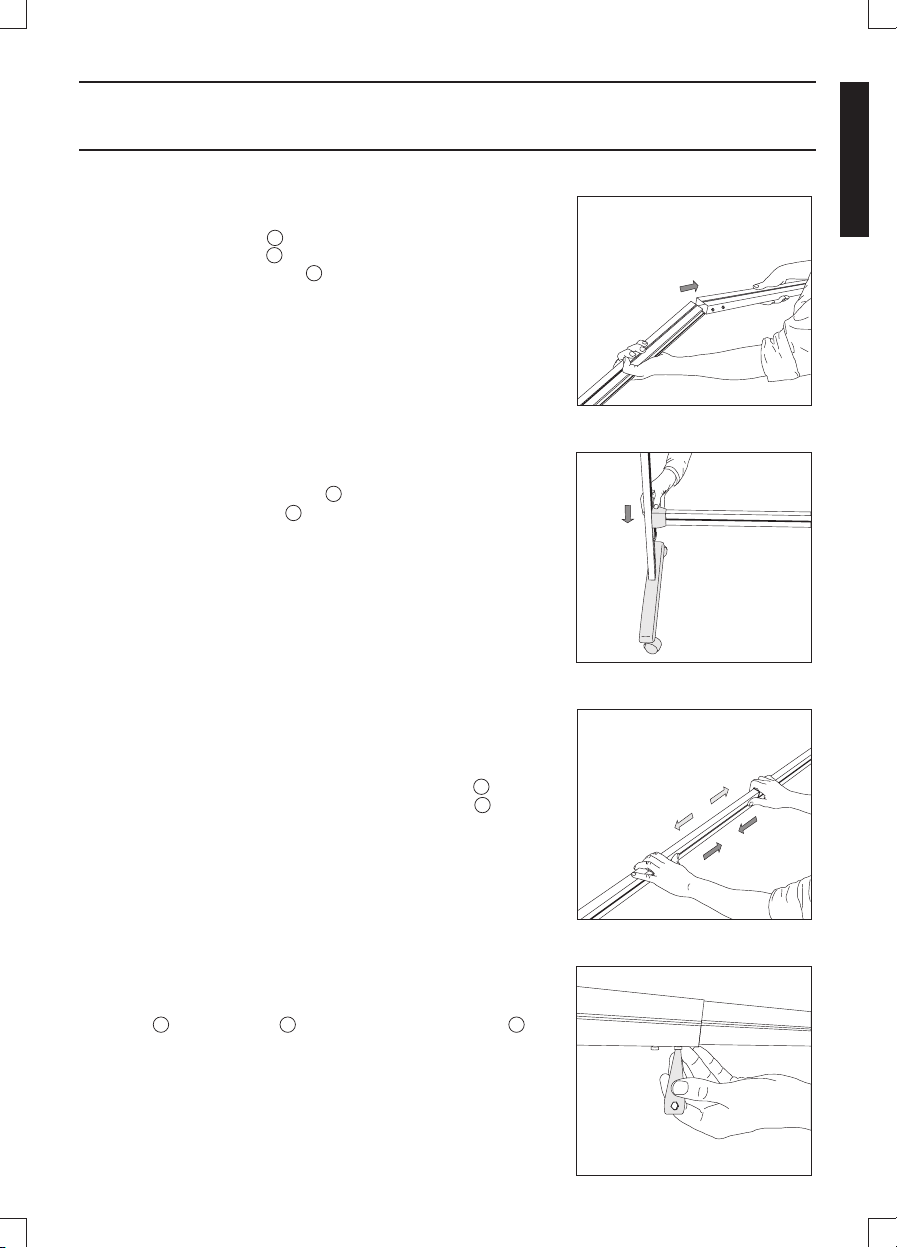

ADDITIONAL ASSEMBLY INSTRUCTIONS
FOR BD9015 T-LEG SET FOR BOARDS 1600MM TO 3000MM
• Slide the horizontal support bar 7 onto pre-attached fitting
on one of the vertical legs 4 .
Step 11:
• Once the width adjustments have been made, tighten the
screws 5 to the lug nuts 6 underneath the support bars 7 .
Step 13:
• Adjust the extension bar to accommodate the width of the
board by pushing or pulling the extension bar closer or
further apart. Attach the loose end of the support bar 7
to the pre-attached fitting on the opposite vertical leg 4 .
Step 12:
• Slide the extension bar 8 into both, the left and right,
horizontal support bars 7 . Ensure that the pre-fitted
lug nuts, on the support bars 7 remain parallel in the
groove for smooth sliding.
Step 10:
English

• Vergewissern Sie sich, dass sich alle Teile in der Verpackung befinden.
6

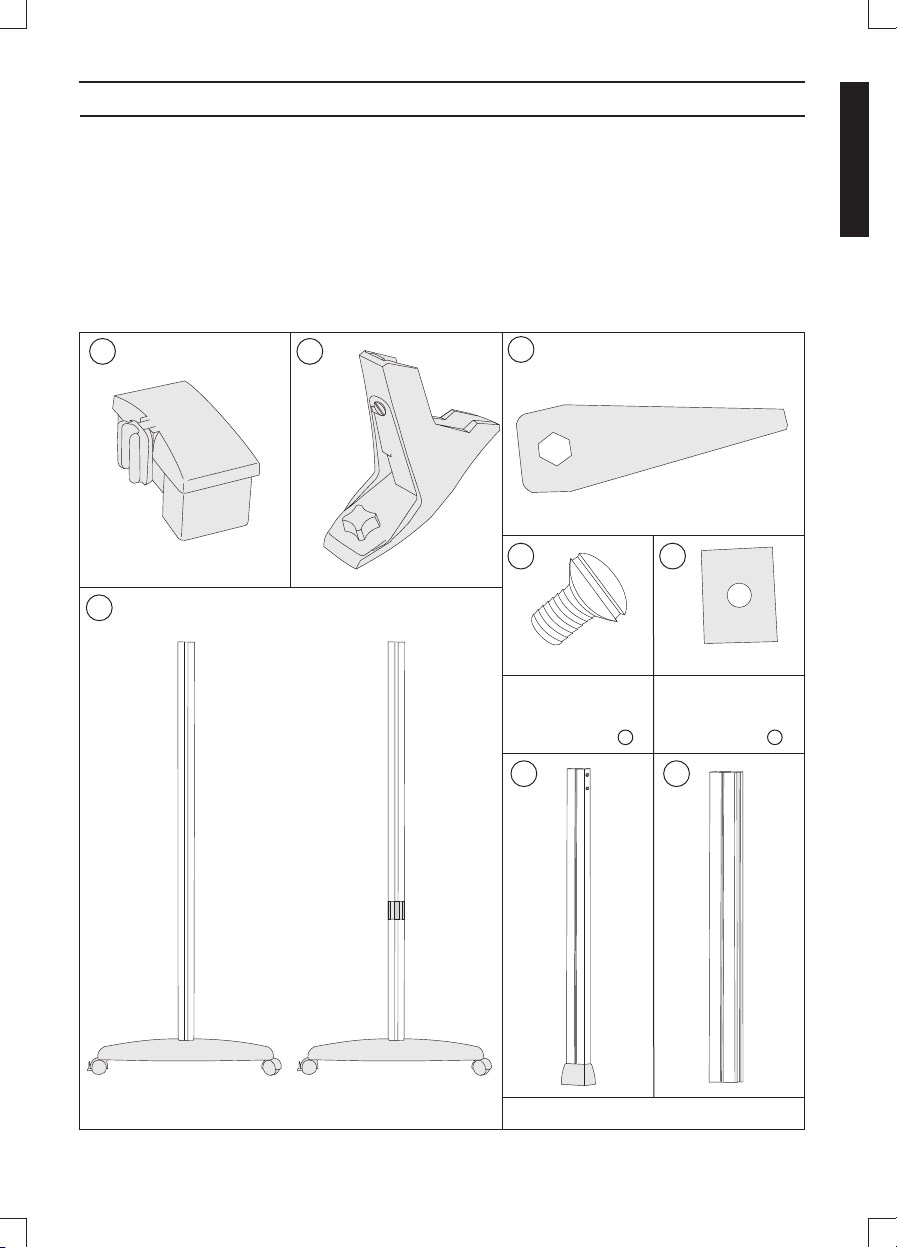

TEILE
VORSICHT
• Bitte lesen Sie sich die Anleitung sorgfältig durch, bevor Sie mit dem Zusammenbau
beginnen.
• Es wird empfohlen, dass zwei Personen das Produkt zusammen aufbauen,
um Beschädigungen zu vermeiden.
QTY: 2 QTY: 2
QTY: 2
Zusammen mit dem
BD9015 T-Fußgestell-Set
für Tafeln der Größen
1600 mm bis 3000 mm
werden zusätzlich 4
Schrauben schon
vormontiert am Teil 7
mitgeliefert.
Zusammen mit dem
BD9015 T-Fußgestell-Set
für Tafeln der Größen
1600 mm bis 3000 mm
werden zusätzlich 4
Muttern schon v
ormontiert am Teil 7
mitgeliefert.
QTY: 4
QTY: 2
QTY: 2
QTY: 1
QTY: 1
****
Werden nur mit BD9012
T-Fußgestell-Sets für Tafeln
bis zu 1500 mm mitgeliefert.
Werden nur mit BD9015
T-Fußgestell-Sets für Tafeln
von 1600 mm bis zu 3000 mm
mitgeliefert. ** Werden nur mit BD9015 T-Fußgestell-Sets für
Tafeln von 1600 mm bis zu 3000 mm mitgeliefert
13 2
56
78
4
German

7

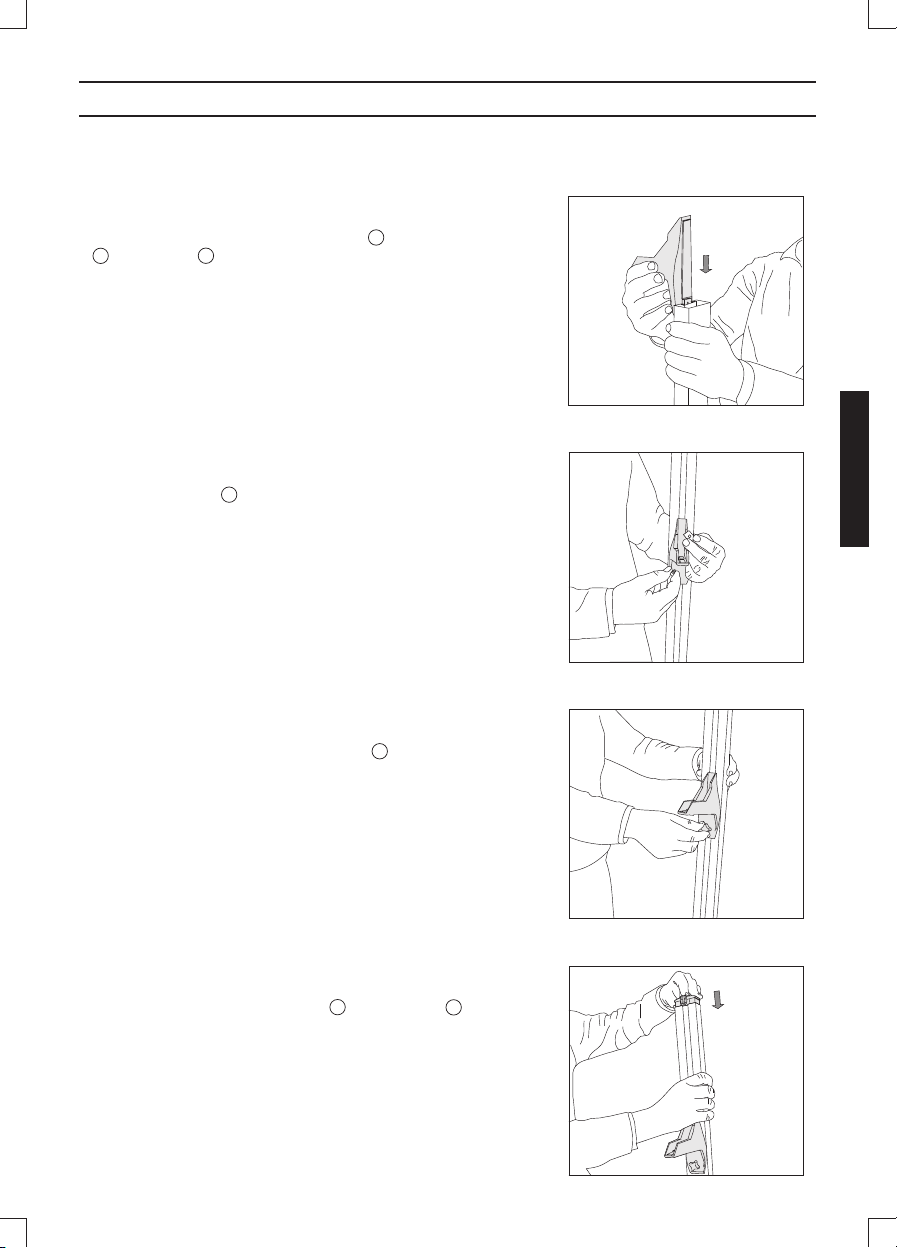

• Lösen Sie die Flügelschraube auf Teil 2 und schieben Teil
2 in das Bein 4 - wie auf der Abbildung angegeben mit der
Schraubenmutter im Beinkanal.
Schritt 1:
• Schieben Sie Teil 2 runter bis Sie den Markierungsaufkleber
verdeckt haben.
Schritt 2:
• Stecken Sie die Abschlusskappe 1 auf das Bein 4 .
Schritt 4:
• Ziehen Sie die Flügelschraube am Teil 2 fest.
Schritt 3:
ZUSAMMENBAU ANLEITUNG
German

0
MM 10 20 30
25
Resserrer la vis 5 dans l’écrou 6 en utilisant l’outil 3
Schraube 5 mit Werkzeug 3 in Mutter 6 festziehen
Tighten screw 5 into nut 6 using tool 3
Aperta o parafuso 5 na porca de parafuso 6 usando a ferramenta 3
8

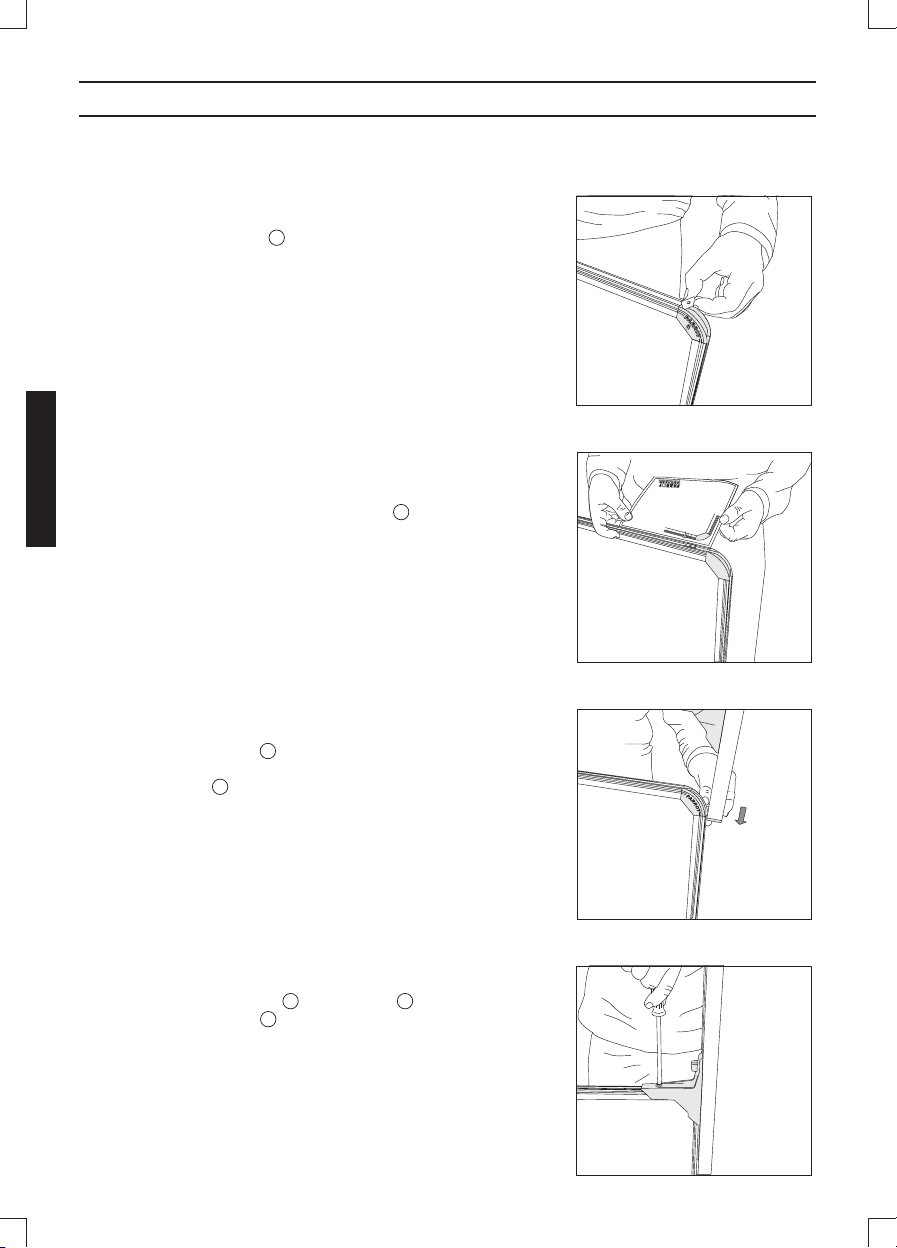

• Schieben Sie die Mutter 6 in den Führungskanal am
unteren Rand der Tafel.
Schritt 5:
• Benutzen Sie die Maßangaben auf der Rückseite dieses
Anleitungsheftes, um das Loch der Mutter 6 in einem
Abstand von 25 mm Entfernung vom Aluminiumrahmen zu
positionieren (wie auf der Abbildung angegeben). Halten Sie
die Tafel in dieser Position und fahren mit Schritt 7 fort.
Schritt 6:
• Drehen Sie das T-Bein 4 um und schieben die
Abschlusskappen-Seite des T-Beins in den Seitenrahmen
der Tafel bis Teil 2 sich sicher über dem unteren Teil des
Rahmens befindet.
Bitte passen Sie auf, dass die Kunststoff-Abschlusskappen
nicht durch unachtsamen, übermäßigen Druck beschädigt
werden.
Schritt 7:
• Drehen Sie die Schraube 5 in die Mutter 6 und ziehen Sie
sie mit dem Werkzeug 3 oder einem Schraubenzieher fest.
(Für den Aufbau des anderen Beins wiederholen Sie bitte
die Schritte 1 bis 8.
Schritt 8:
ZUSAMMENBAU ANLEITUNG
German

ZUSAMMENBAU ANLEITUNG
• Benutzen Sie die Flügelschraube, um die Höhe und Stellung
der Tafel einzustellen.
9
Schritt 9:
German

10
• Stecken Sie die waagerechten Halteschiene 7 auf die
schon vormontierte Anbringung auf eines der senkrechten
Beine 4 .
Schritt 11:
• Nachdem Sie die Breite eingestellt haben, ziehen Sie bitte
die Schrauben 5 und Muttern 6 unter den Halteschienen
7 fest.
Schritt 13:
• Stellen Sie die Verlängerungsschiene je nach Breite der
Tafel breiter oder schmaler ein, indem Sie die
Verlängerungsschiene zusammendrücken oder
auseinanderziehen. Bringen Sie das noch nicht
befestigte Ende der Halteschiene 7 an der schon
vormontierten Anbringung auf dem entgegengesetzten
senkrechten Bein an.
Schritt 12:
• Schieben Sie die Verlängerungsschiene 8 in beide
waagerechten Halteschienen 7 (links und rechts).
Vergewissern Sie sich dabei, dass die schon vormontierten
Muttern auf den Halteschienen 7 richtig in den Kanal der
Verlängerungsschiene eingepasst werden, um zu verhindern,
dass nichts stecken bleibt und die Verlängerungsschiene
nicht richtig reingeschoben werden kann.
Schritt 10:
ADDITIONAL ASSEMBLY INSTRUCTIONS
FOR BD9015 T-LEG SET FOR BOARDS 1600MM TO 3000MM
German

PEÇAS
ATENÇÃO
• Assegure-se de que todas as peças se encontram incluídas na embalagem.
• Leia atentamente as instruções antes de iniciar o procedimento de montagem.
• Recomenda-se que a montagem do produto seja efectuada por duas pessoas para evitar
danos.
QTY: 2 QTY: 2
QTY: 2
4 Parafusos adicionais
são fornecidos com o
sistema de suporte com
pernas em T Ref. BD9015
para quadros com
dimensões de 1.600 mm
a 3.000 mm,
pré-montados na peça 7
4 Anilhas quadradas
adicionais são fornecidas
com o sistema de suporte
com pernas em T Ref.
BD9015 para quadros com
dimensões de 1.600 mm a
3.000 mm, pré-montados
na peça 7
QTY: 4
QTY: 2
QTY: 2
QTY: 1
QTY: 1
****
Apenas fornecido com o
sistema de suporte com
pernas em T Ref. BD9012
para quadros com dimensões
até 1.500 mm
Apenas fornecido com o
sistema de suporte com
pernas em T Ref. BD9015
para quadros com dimensões
de 1.600 mm a 3.000 mm ** Apenas fornecido com o sistema de suporte com
pernas em T Ref. BD9015 para quadros com
dimensões de 1.600 mm a 3.000 mm
11
13 2
56
78
4
Portuguese

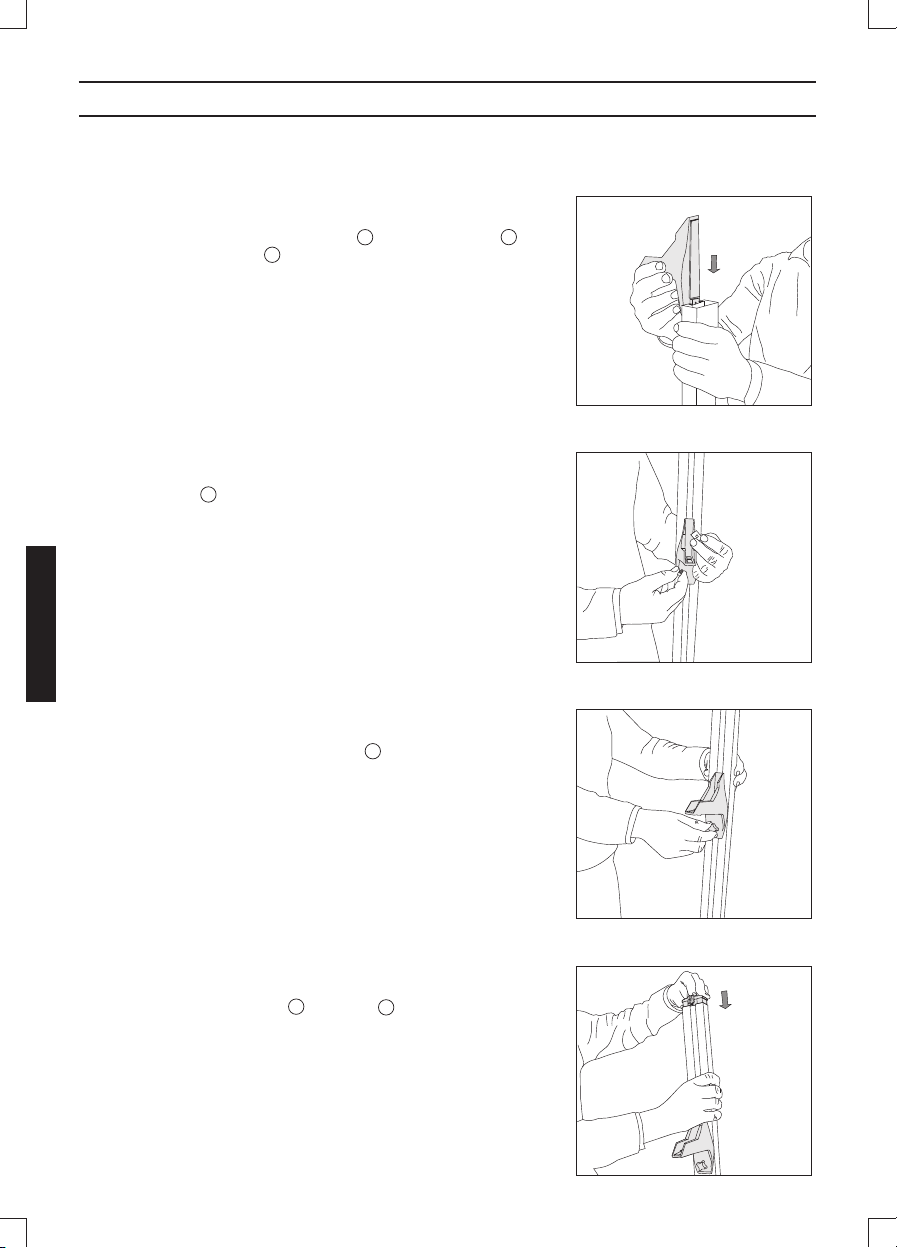

• Solte o parafuso de orelhas da peça 2 e deslize a peça 2
encaixando-a na perna 4 , tal como ilustrado, com a anilha
quadrada do parafuso de orelhas no interior da calha da
perna.
Passo 1 :
• Deslize a peça 2 até ao autocolante indicador.
Passo 2:
• Introduza a tampa terminal 1 na perna 4 .
Passo 4:
• Aperte o parafuso de orelhas na peça 2 .
Passo 3:
12
INSTRUÇÕES
Portuguese

0
MM 10 20 30
25
Resserrer la vis 5 dans l’écrou 6 en utilisant l’outil 3
Schraube 5 mit Werkzeug 3 in Mutter 6 festziehen
Tighten screw 5 into nut 6 using tool 3
Aperta o parafuso 5 na porca de parafuso 6 usando a ferramenta 3
INSTRUÇÕES

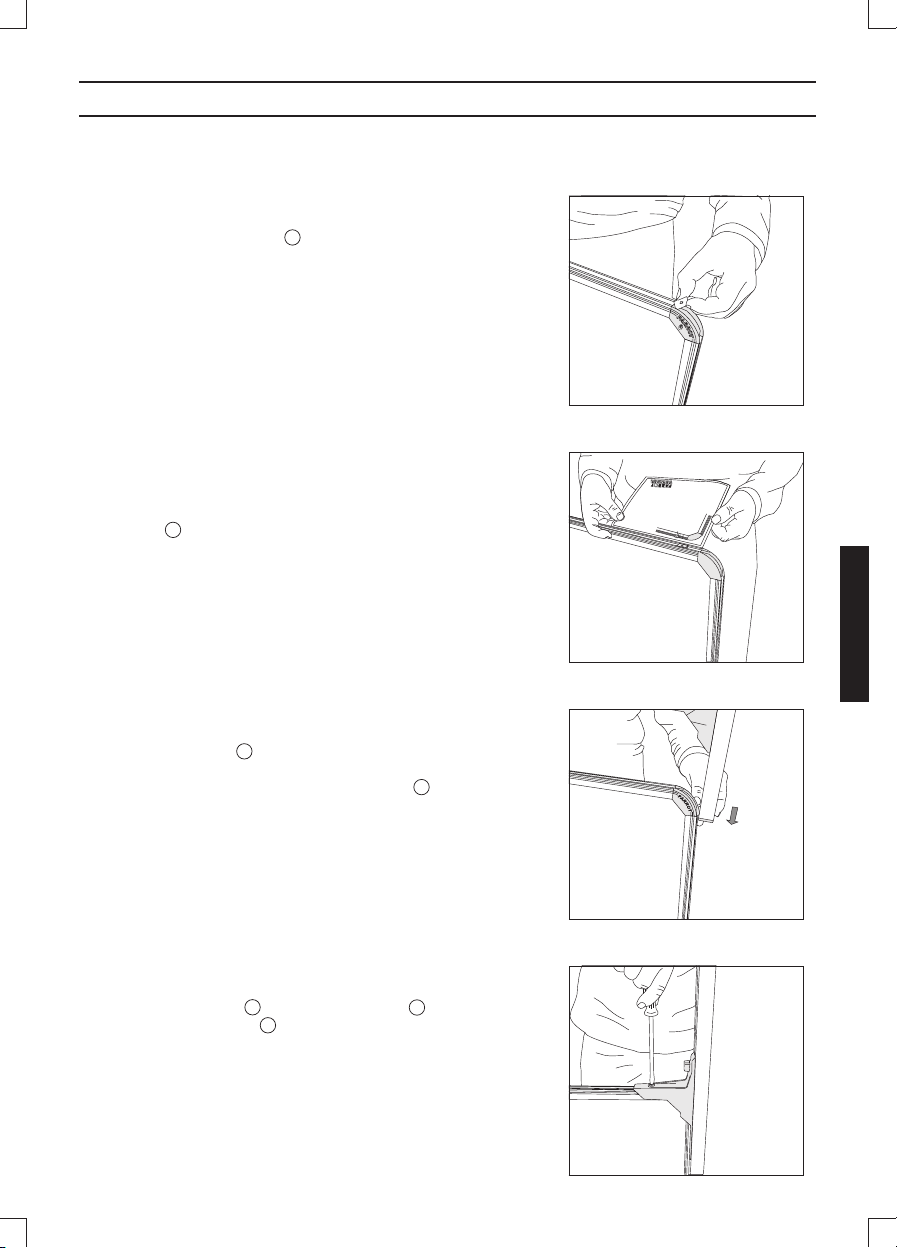

• Deslize a anilha quadrada 6 até à ranhura de encaixe
rápido, na parte inferior do quadro.
Passo 5:
• Utilize as medidas inscritas na parte posterior deste
manual de instruções para posicionar o orifício da anilha
quadrada 6 de 25 mm a partir da orla da estrutura de
alumínio (tal como ilustrado). Mantenha o quadro nesta
posição e prossiga para o passo 7.
Passo 6:
• Rode a perna em T 4 com a base para cima, encaixe e
deslize a parte com a tampa terminal da perna em T através
a estrutura lateral do quadro, até que a peça 2 fique
posicionada de forma segura na parte inferior do quadro.
Tome precauções para não quebrar a tampa terminal em
plástico ao exercer pressão excessiva.
Passo 7:
• Introduza o parafuso 5 na anilha quadrada 6 e aperte-o
utilizando a ferramenta 3 ou uma chave de parafusos.
(Repita os passos 1 a 8 para a perna oposta).
Passo 8:
13
Portuguese

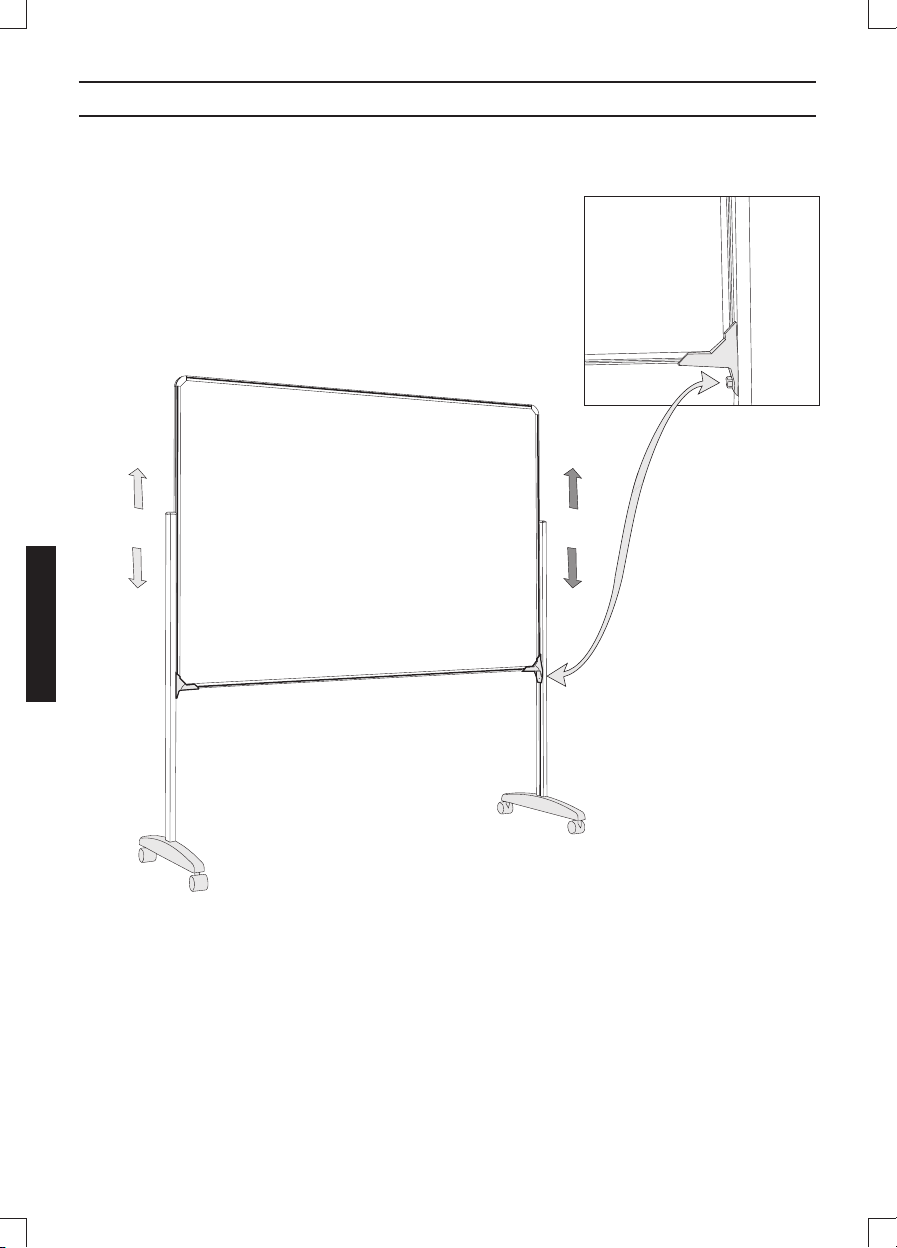

• Utilize o parafuso de orelhas para ajustar a altura e nivelar o
quadro.
INSTRUÇÕES
Passo 9:
14
Portuguese

15
ADICIONAIS INSTRUÇÕES BD9015 PARA QUADROS COM
DIMENSÕES DE 1600MM A 3000MM, PRÉ-MONTADOS NA PEÇA 7
• Deslize a barra de suporte horizontal 7 até ao encaixe
pré-montado numa das pernas verticais 4 .
Passo 11:
• Assim que tiver efectuado os ajustes de largura, aperte os
parafusos 5 nas anilhas quadradas 6 por debaixo das
barras de suporte 7.
Passo 13:
• Ajuste a barra de extensão para uma posição mais larga ou
mais estreita, por forma a acomodar a largura do quadro,
puxando ou empurrando a barra de extensão. Prenda a
ponta solta da barra de suporte 7 no encaixe pré-montado
na perna vertical oposta.
Passo 12:
• Deslize a barra de extensão 8 para dentro das barras de
suporte horizontal 7 , esquerda e direita. Assegure-se de
que as anilhas quadradas pré-montadas nas barras de
suporte 7 ficam devidamente alinhadas com a ranhura
da barra de extensão para evitar que esta fique presa, o
que pode fazer com que a barra de extensão não deslize
suavemente.
Passo 10:
Portuguese

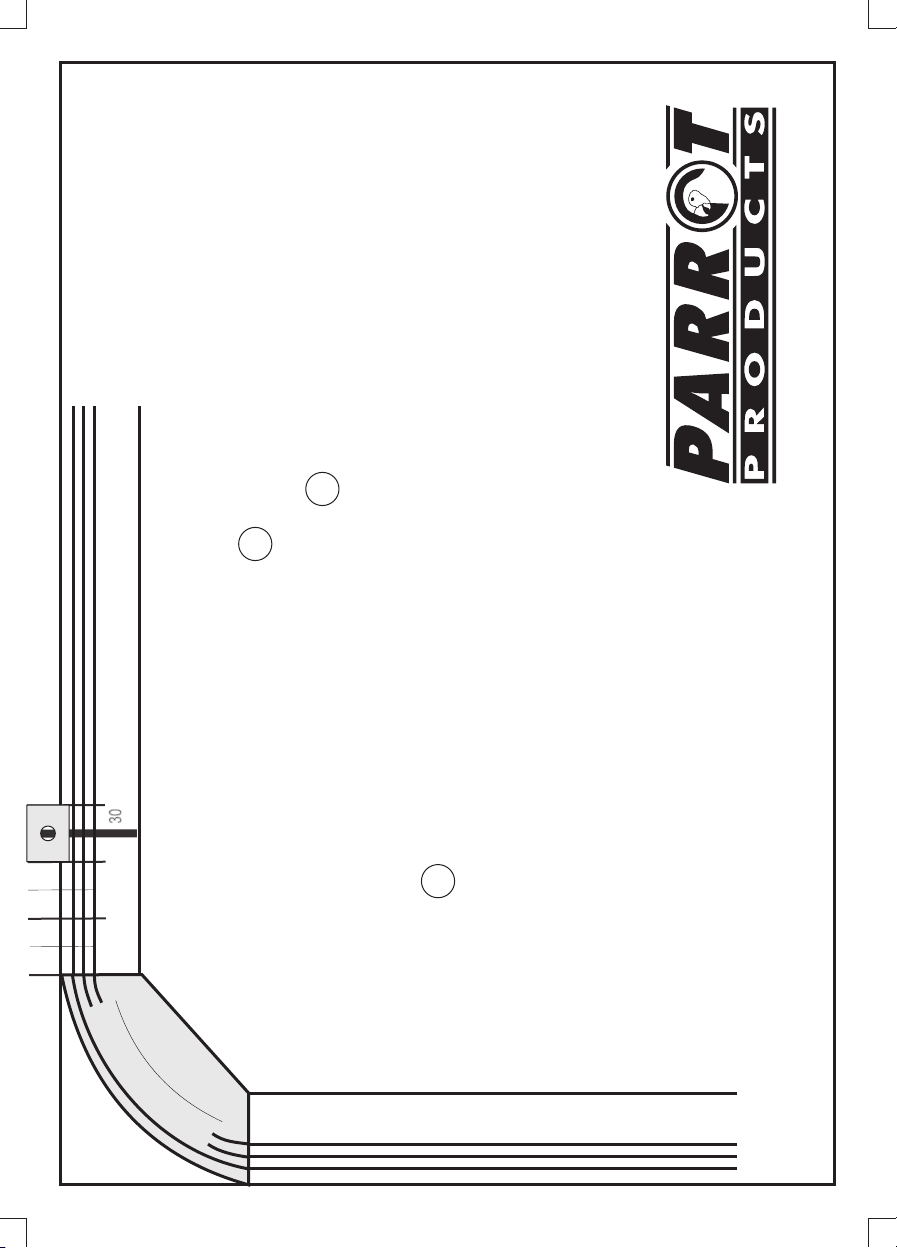

0
MM 10 20
30
25
LP799A
T
O
R
R
A
P
Für Position der Mutter 6 siehe Schritt 6
Refer step 6 for position of lug nut 6
Consulte o passo 6 para informações sobre a posição da anilha quadrada 6
