INTRODUZIONE
Nel ringraziarVi per aver scelto un prodotto PASO,
vogliamo ricordarVi che la nostra azienda opera
con sistema di qualità certificato ISO 9002. Tutti i
nostri prodotti vengono pertanto controllati in ogni
fase della produzione per garantirVi la piena
soddisfazione del Vostro acquisto. Per ogni
evenienza la garanzia coprirà, nellanno di validità,
eventuali difetti di fabbricazione.
Vi raccomandiamo di leggere attentamente le
seguenti istruzioni duso per sfruttare appieno le
prestazioni offerte da questo prodotto e per evitare
eventuali problemi.
INTRODUCTION
While thanking you for having chosen a PASO
product, we would like to remind you that our
company works according to a Quality System
certified for compliance with ISO 9002 standards.
This means that all our products are checked
during every phase of manufacturing in order to
guarantee that you will be fully satisfied with your
purchase. At all events, the guarantee will cover
any manufacturing flaws for the whole year for
which it is valid. We recommend that you read
the following instructions for use carefully in order
to exploit in full the performance of this product
and to avoid any problems.
NOTA
Nel continuo intento di migliorare i propri prodotti,
la PASO S.p.A. si riserva il diritto di apportare
modifiche ai disegni e alle caratteristiche tecniche
in qualsiasi momento e senza alcun preavviso.
NOTE
PASO S.p.A. strive to improve their products
continuously, and therefore reserve the right to
make changes to the drawings and technical
specifications at any time and without notice.
Trasmettitore radiomicrofonico
Wireless transmitter
Émetteur radio-micro
Funkmikrofonsender
Draadloze microfoon
Transmisor radiomicrofónico
VHF WIRELESS SYSTEMS
Istruzioni per luso
Instructions for use
Manuel d'utilisation
MA153
Gebrauchsanleitung
Gebruiksaanwijzing
Instrucciones de empleo
11-551.p65 17/01/02, 14.521

- Wireless Systems -
Ref. 11/551 MA153
2

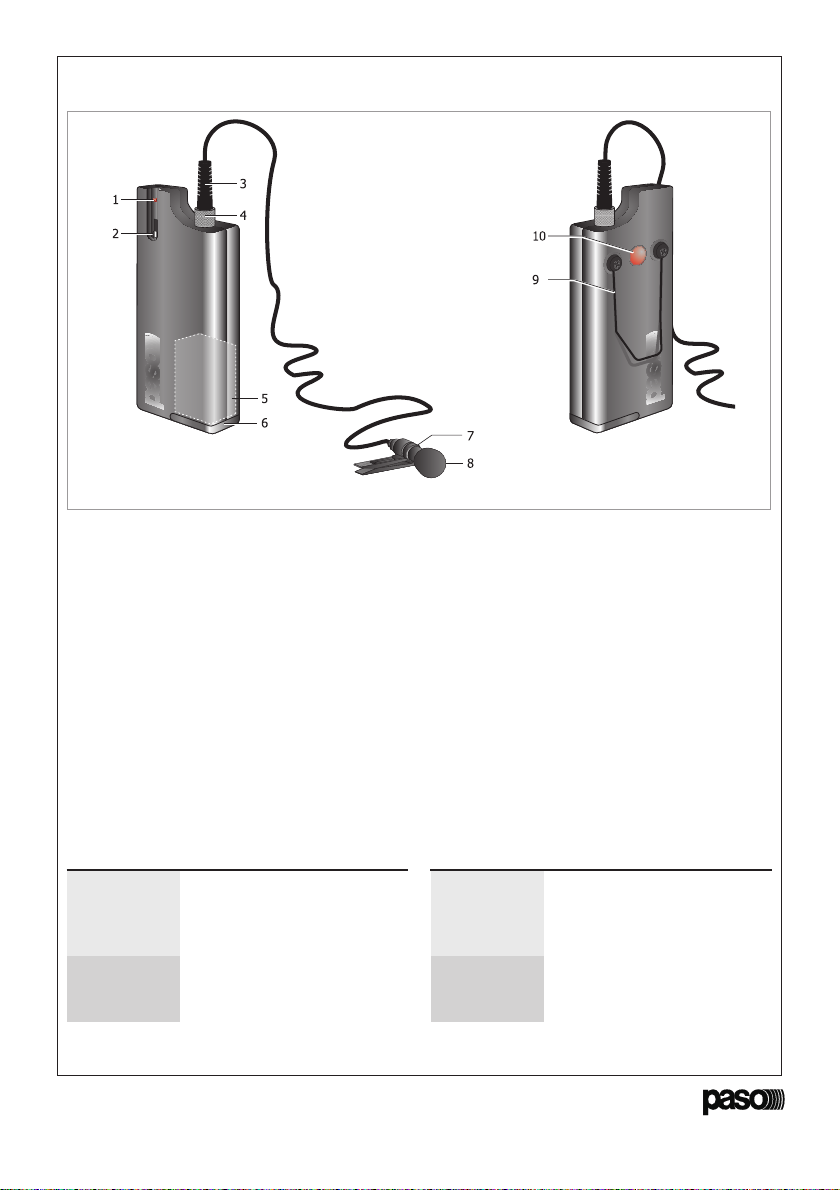

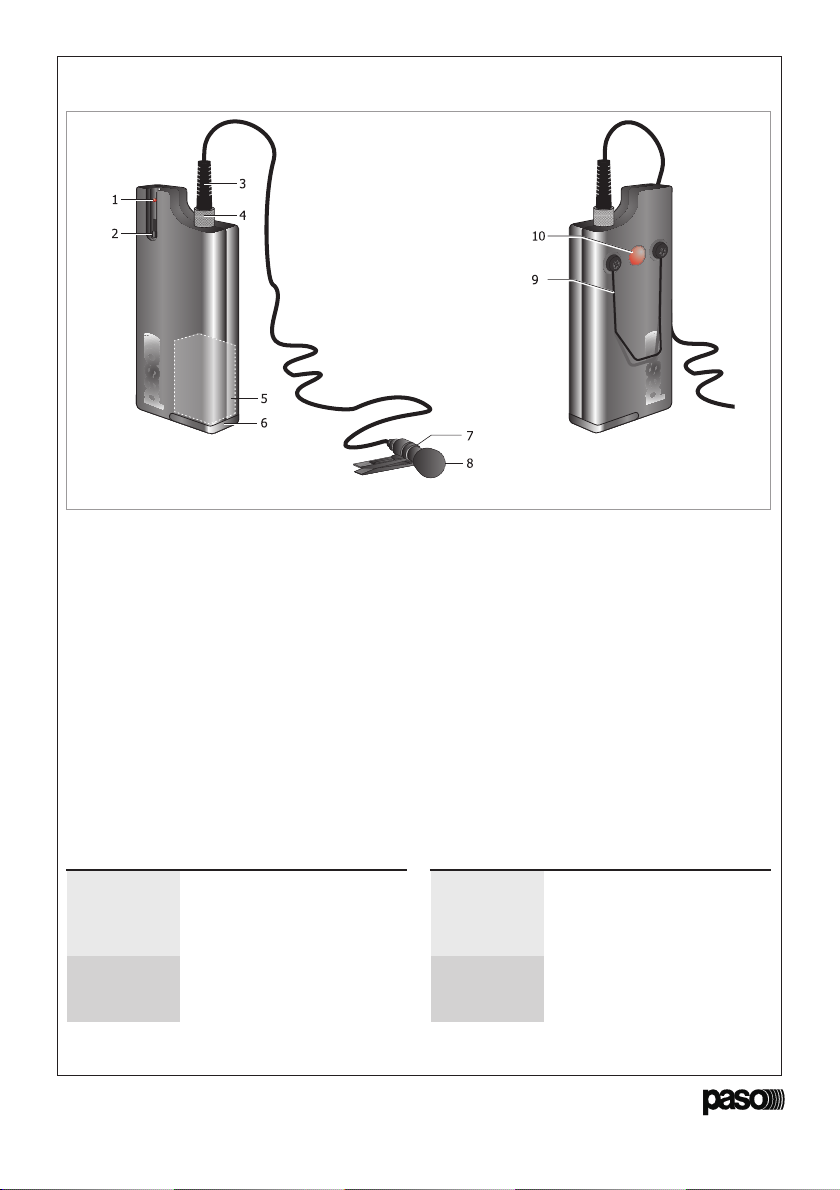

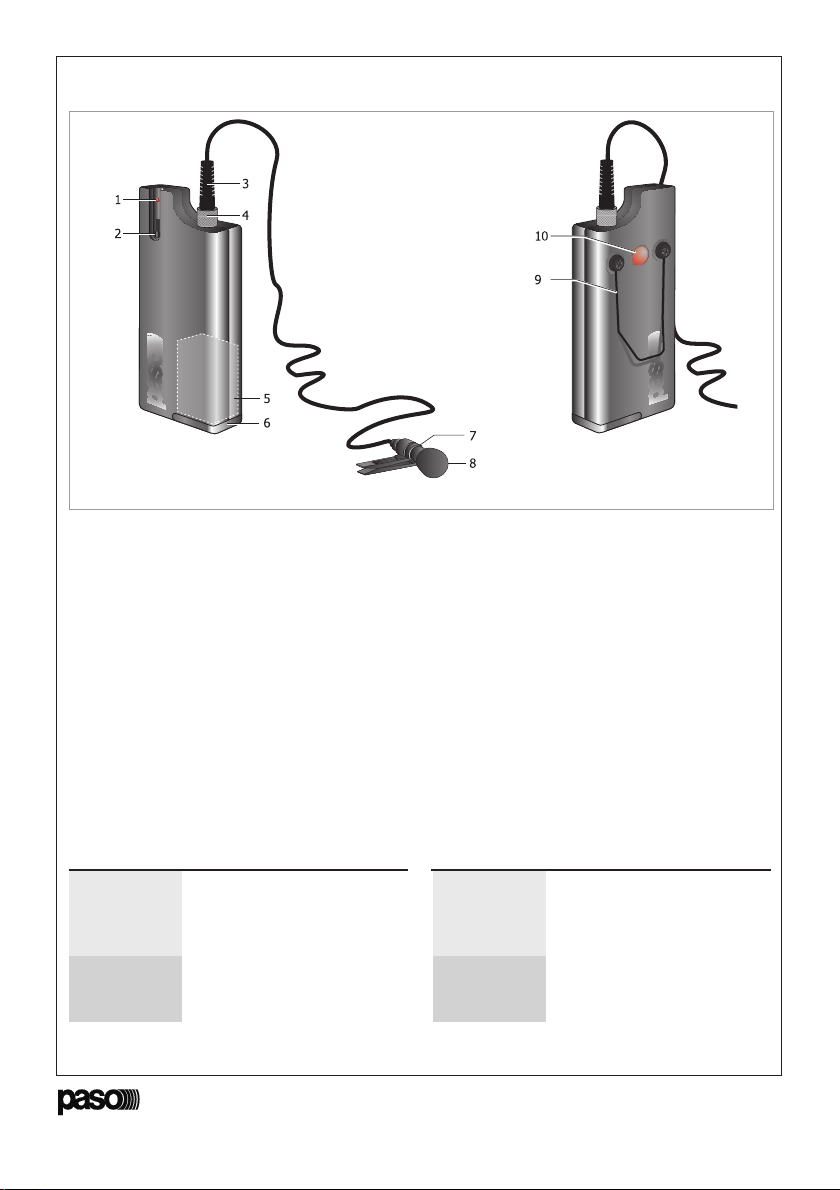

1.1 Pannello frontale
[1] Spia di accensione/stato della batteria.
[2] Interruttore di accensione/muting.
[3] Spinotto jack 3,5 mm.
[4] Ghiera di fissaggio.
[5] Vano batteria.
[6] Coperchio vano batteria.
[7] Capsula microfonica.
[8] Cuffietta antisoffio.
1.2 Pannello posteriore
[9] Molletta di aggancio del trasmettitore.
[10] Etichetta di identificazione frequenza.
1. DESCRIZIONE GENERALE 1. GENERAL DESCRIPTION
1.1 Front panel
[1] Power lamp/battery status lamp.
[2] Microphone power/mute switch.
[3] 3,5 mm jack plug.
[4] Fixing ringnut.
[5] Battery compartment.
[6] Lid of battery compartment.
[7] Microphone capsule.
[8] Windscreen cap.
1.2 Rear panel
[9] Transmitter hooking spring.
[10] Frequency identification label.
Modello Colore Frequenza
MA153-T1* Rosso 175.00 MHz
MA153-T2* Verde 179.30 MHz
MA153-T3* Giallo 184.32 MHz
MA153-T4* Arancio 199.82 MHz
MA153-F6 Grigio 180.00 MHz
MA153-F7 Blu 195.25 MHz
MA153-F8 Turchese 197.10 MHz
(*) con tono pilota
Model Colour Frequency
MA153-T1* Red 175.00 MHz
MA153-T2* Green 179.30 MHz
MA153-T3* Yellow 184.32 MHz
MA153-T4* Orange 199.82 MHz
MA153-F6 Grey 180.00 MHz
MA153-F7 Blue 195.25 MHz
MA153-F8 Light blue 197.10 MHz
(*) with pilot tone
I trasmettitori MA153 sono disponibili in diversi
modelli: The MA153 transmitters are available in different models:
11-551.p65 17/01/02, 14.522

- Wireless Systems -
Ref. 11/551 MA153
3
2. PREPARAZIONE DEL TRASMETTITORE
Dopo aver tolto il trasmettitore dalla confezione,
sfilare il coperchio [6] ed inserire nellapposito
vano [5] una batteria da 9 V tipo PP3,
osservandone la corretta polarità (indicata
all'interno del coperchio vano batteria).
Richiudere il vano riposizionando il coperchio di
plastica precedentemente rimosso.
Inserire lo spinotto jack [3] della capsula [7]
nell'apposita presa del trasmettitore, avendo cura
di avvitare a fondo la ghiera [4], che assicurerà
il fissaggio del microfono al trasmettitore
(vedi fig. 2.1).
2 . TRANSMITTER MOUNTING
After removing the transmitter from its packaging,
withdraw the lid [6] and insert a 9 V PP3 battery
into the battery compartment [5], making sure
that the poles are correctly matched (marked
inside the battery compartment lid).
Close the compartment by repositioning the
plastic lid removed beforehand back into place.
Insert the jack plug [3] of the microphone
capsule [7] in the transmitter apposite socket.
Then tighten the fixing ring nut [4], in order to
secure the microphone to the transmitter
(see Fig. 2.1).

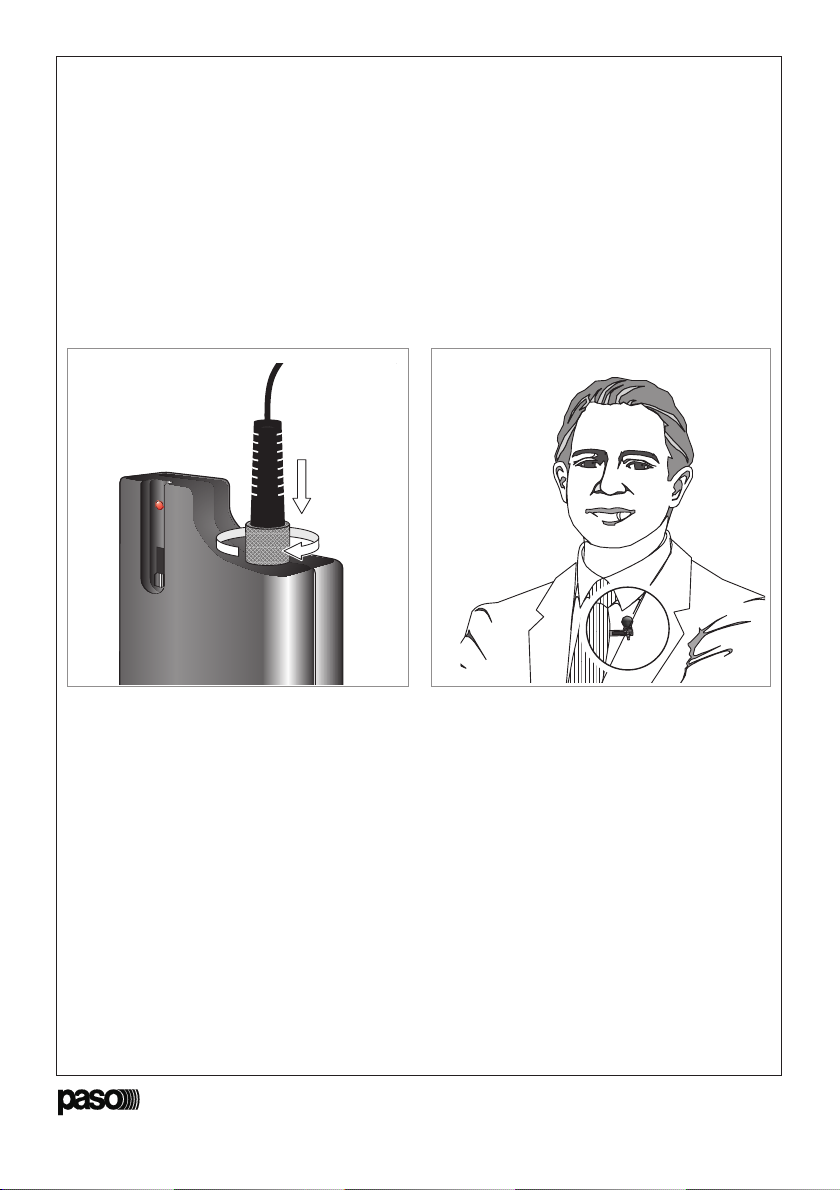

Fig. 2.1
Agganciare il trasmettitore alla cintura per mezzo
dell'apposita molletta [9]; è possibile, in
alternativa, riporre il trasmettitore in una tasca
dell'abito. Inserire sulla sommità della capsula
microfonica la cuffietta di spugna [8] fornita in
dotazione. Per una buona intellegibilità della voce
la cuffietta antisoffio deve essere sempre montata
sulla capsula microfonica.
Agganciare infine la capsula microfonica, per
mezzo della molletta che la sostiene, all'abito
dell'oratore; la capsula microfonica deve essere
posizionata ad una distanza di circa 20 cm dalla
bocca dell'oratore e diretta verso di essa
(vedi fig. 2.2).
Fig. 2.2
Clamp the transmitter to the belt by means of
the apposite spring [9].
Its possible, in alternative, to place the
transmitter in a suits pocket. Insert on the
microphone capsule cap the sponge cap in
endowment [8]. For a good voice intelligibility,
the windscreen cap must always be put on the
microphone capsule.
Finally clamp the microphone capsule to the
speakers dress, through the spring that support
it. The microphone capsule must be placed at a
20 cm distance from the speakers mouth and
turned to it (see Fig. 2.2).
11-551.p65 17/01/02, 14.523

- Wireless Systems -
Ref. 11/551 MA153
4
3. ACCENSIONE E TEST DELLA BATTERIA
Per mettere in funzione il trasmettitore, portare
linterruttore di accensione [2] in posizione
intermedia. Nel contempo, verificare che la spia
luminosa [1] si illumini; ciò sta a significare che
la batteria è inserita correttamente ed è carica;
in caso contrario verificare la corretta polarità
di inserzione della pila oppure sostituirla, in
quanto non più in grado di fornire la benché
minima energia.
4. TONO PILOTA (*)
Il sistema radimicrofonico basa il suo
funzionamento sulla rilevazione ed identificazione
di un particolare segnale, detto tono pilota,
inviato dal trasmettitore con la frequenza
portante. Il circuito di ammutolimento, pertanto,
attiva il ricevitore solamente se il livello di segnale
ricevuto da entrambe le antenne è superiore al
livello di soglia impostato e solo se viene rilevato
il tono pilota. In questo modo, si evita che
all'impianto di diffusione giungano fruscii e rumori
di fondo generati da segnali indesiderati captati
in antenna.
5. USO DEL TRASMETTITORE
Dopo aver acceso il trasmettitore, accertarsi che
il relativo ricevitore sia agganciato al segnale
trasmesso (in proposito fare riferimento alle
istruzioni del ricevitore).
Per abilitare il segnale audio della capsula,
portare linterruttore di accensione [2] verso
l'alto; regolare, a seconda delle necessità, il
livello sonoro tramite il controllo di volume di
ingresso del mixer o dellamplificatore a cui è
collegato il sistema radiomicrofonico.
Per silenziare la capsula microfonica portare
linterruttore [2] in posizione intermedia.
Terminato luso del sistema radiomicrofonico,
spegnere sempre il trasmettitore portando
linterruttore di accensione [2] verso il basso;
ciò consente di preservare la carica della batteria.
3. SWITCHING ON AND BATTERY TEST
To start the transmitter, move the power switch
[2] to the intermediate position.
Make sure that the lamp [1] lights up,
indicating that the battery has been correctly
installed and is charged. If the lamp stays off,
check that the battery has been correctly
positioned, or replace it since it is dead.
4. PILOT TONE (*)
The operation of this wireless microphone system
is based on the detection and identification of a
specific signal, the so-called pilot tone, sent by
the transmitter together with the carrier
frequency. The squelch circuit therefore only
activates the receiver if the level of the signal
received by both aerials is higher than the
threshold level that has been set, and only if the
pilot tone is detected. This prevents rustling and
other background noise generated by unwanted
signals picked up by the aerials from reaching
the broadcasting system.
5. TRANSMITTER OPERATION
After switching on the wireless transmitter,
check that its receiver is hooked to the
transmitted signal (refer to the receiver users
instructions).
To enable the audio signal of the microphone
capsule, set the power switch [2] to the up
position; adjust the sound level as required
by means of the mixer or amplifier input
volume control to which the wireless system
is connected.
To mute the microphone capsule, set switch
[2] to intermediate position.
When the operation of the wireless system is
completed, always switch off the transmitter
by setting the power switch [2] to down
position in order to keep the battery charged.
(*) mod. MA153-T1, MA153-T2, MA153-T3, MA153-T4. (*) mod. MA153-T1, MA153-T2, MA153-T3, MA153-T4.
11-551.p65 17/01/02, 14.524

- Wireless Systems -
Ref. 11/551 MA153
5
Se il trasmettitore non viene utilizzato per lunghi
periodi di tempo, è buona norma togliere la
batteria dal proprio vano, onde evitare eventuali
ossidazioni o perdite di acido da parte della
batteria.
6. SUGGERIMENTI
Diamo ora alcuni suggerimenti per poter
utilizzare con piena soddisfazione il sistema
radiomicrofonico:
1. Tenere sempre sotto controllo lefficienza
della batteria inserita nel trasmettitore.
2. Mantenere sempre al livello più basso
possibile il livello di squelch del ricevitore,
compatibilmente con le condizioni dei
disturbi a radiofrequenza presenti nella zona
in cui è posto il ricevitore.
3. Effettuare una ricognizione con il
trasmettitore nella zona di interesse per
verificare che non vi siano buchi di
ricezione; eventualmente, cercare il miglior
orientamento delle antenne del ricevitore e
riposizionarlo in una zona migliore per la
ricezione.
4. Durante lispezione di cui al punto 3,
verificare anche leventuale presenza di
retroazione acustica (effetto Larsen).
Per eliminare questo fenomeno, si consiglia
di utilizzare uno o più dei seguenti metodi:
 orientare in modo differente i diffusori
acustici;
 aumentare la distanza tra la zona di uso
del trasmettitore e i diffusori più vicini;
 diminuire il livello di volume dell impianto
di diffusione.
If the transmitter is not used for a long time, it is
recommended to remove the battery out of its
housing in order to avoid battery oxidation or
acid losses.
6. SUGGESTIONS
Here follow some suggestions which will help
you to use the wireless system to the best
advantage:
1. Always monitor the efficiency of the battery
that is installed in the transmitter.
2. Always maintain the receiver squelch level
as low as possible, as allowed by the radio
frequency noise of the area where the
receiver is installed.
3. Make a transmitter test in the concerned
area in order to check that there are no
reception gaps; if required, re-orient the
receiver antennas and reposition the
receiver in a better reception area.
4. During the test of item 3, also check for any
acoustic feed-back (Larsen effect).
To eliminate this problem, try to use one or
more of the following methods:
 re-orient the sound speakers;
 increase the distance between the
transmitter operation area and the
nearest speakers;
 reduce the volume level of the
distribution system.
11-551.p65 17/01/02, 14.525

- Wireless Systems -
Ref. 11/551 MA153
6
7. CARATTERISTICHE TECNICHE
Frequenza portante 175.00 ÷ 199.82 MHz Carrier frequency
(banda VHF) (VHF range)
Tono pilota 32,768 kHz Pilot tone
Tipo di modulazione FM (F3E) Modulation type
Risposta in frequenza audio (± 3 dB) 50 ÷ 15000 Hz Audio-frequency response (± 3 dB)
Stabilità di frequenza ± 0,005% / 25°C Frequency stability
Deviazione nominale (a 1 kHz) ± 40 kHz Rated deviation (at 1 kHz)
Potenza di uscita RF 15 mW RF output power
Distorsione armonica < 1% a deviazione nominale Harmonic distorsion
< 1% at rated deviation
Gamma dinamica 100 dB Dinamic range
Alimentazione batteria da 9V (tipo PP3) Power supply
9V battery (PP3 type)
Assorbimento < 30 mA Power consumption
Durata tipica di esercizio (ore) 6 ÷ 8 Typical operation time (hours)
Dimensioni (L x A x P) 61 x 115 x 22 mm Dimensions (W x H x D)
Peso (senza batteria) 80 g Weight (without battery)
7. TECHNICAL SPECIFICATIONS
8. LISTA DELLE PARTI DI RICAMBIO
Assieme circuito trasmettitore .......... 27/4379-X(*)
Microfono elettrete c/jack 3,5 mm ........... 27/4437
Coperchio vano batteria ....................... 41/554
Molle contatto batteria (dx) ............. 36/2299-NK
(sx) ............. 36/2300-NK
8. LIST OF SPARE PARTS
Transmitter circuit assembly ............ 27/4379-X(*)
Electret microphone with 3,5 mm jack ..... 27/4437
Battery compartment lid ....................... 41/554
Battery contacts clamps (right) ........ 36/2299-NK
(left) .......... 36/2300-NK
NOTA
Nel continuo intento di migliorare i propri
prodotti, la PASO S.p.A. si riserva il diritto di
apportare modifiche ai disegni e alle
caratteristiche tecniche in qualsiasi momento
e senza alcun preavviso.
NOTE
PASO S.p.A. strive to improve their products
continuously, and therefore reserve the
right to make changes to the drawings and
technical specifications at any time
and without notice.
IMPORTANTE!
La PASO declina ogni responsabilità per danni
a cose e/o persone derivanti dall'uso non
corretto dell'apparecchio o da procedure non
rispondenti a quanto riportato sul presente
libretto.
IMPORTANT!
PASO will not accept any liability for damage
to property and/or persons arising out of
incorrect use of the equipment or of
procedures that do not comply with the
instructions provided in this booklet.
(*) Frequenza. (*) Frequency.
11-551.p65 17/01/02, 14.526

- Wireless Systems -
Ref. 11/551 MA153
7
1.1 Panneau avant
[1] Voyant allumage/test de pile.
[2] Interrupteur d'allumage /muting.
[3] Connecteur jack 3,5 mm.
[4] Bague de fixation.
[5] Logement pile.
[6] Couvercle du logement pile.
[7] Capsule micro.
[8] Mousse anti-souffle.
1.2 Panneau arriêre
[9] Fixation émetteur.
[10] Étiquette d'identification fréquence.
1. DESCRIPTION GENERALE 1. ALLGEMEINE BESCHREIBUNG
1.1 Frontplatte
[1] Kontrolleuchte für den Betrieb/Batterieanzeige.
[2] Ein-/Ausschalter /Muting.
[3] Jack-Stecker 3,5 mm.
[4] Fixierring.
[5] Batteriegehäuse.
[6] Deckel für das Batteriegehäuse.
[7] Mikrofonkapsel.
[8] Hauchschutz.
1.2 Rückpaneel
[9] Halteklemme für das Sender.
[10] Schild mit Frequenzangabe.
Modele Couleur Frequence
MA153-T1* Rouge 175.00 MHz
MA153-T2* Vert 179.30 MHz
MA153-T3* Jaune 184.32 MHz
MA153-T4* Orange 199.82 MHz
MA153-F6 Gris 180.00 MHz
MA153-F7 Bleu 195.25 MHz
MA153-F8 Tourquois 197.10 MHz
(*) avec tonalité pilote
Modell Farben Frequenz
MA153-T1* Rot 175.00 MHz
MA153-T2* Grün 179.30 MHz
MA153-T3* Gelb 184.32 MHz
MA153-T4* Orange 199.82 MHz
MA153-F6 Grau 180.00 MHz
MA153-F7 Blau 195.25 MHz
MA153-F8 Hellblau 197.10 MHz
(*) mit Steuersignal
Les modèles d'émetteur MA153 disponibles
sont: Die Sender MA153 sind in vier verschiedenen Versionen erhältlich:
11-551.p65 17/01/02, 14.527

- Wireless Systems -
Ref. 11/551 MA153
8
2. VORBEREITUNG DES SENDERS
Nach Auspacken des Senders, den Deckel [6]
abziehen und eine 9V-Batterie des Typs PP3 in
das Batteriefach [5] einlegen und dabei die
Polausrichtungen beachten (Angabe auf der
Innenseite des Batteriefachdeckels).
Das Batteriefach durch Aufsetzen des Deckels
wieder verschließen.
Den Jack-Stecker [3] der Mikrofonkapsel [7] in
die Buche des Senders einsetzen und darauf
achten, den Fixierring fest aufzuschrauben [4],
der den festen Sitz des Mikrofons am Sender
gewährleistet (siehe Abb. 2.1).
Fig./Abb. 2.1
Accrocher l'émetteur à la ceinture à l'aide de la
fixation [9] prévue à cet effet; il est également
possible de placer l'émetteur dans une poche.
Mettre en place sur la capsule micro la mousse
anti-souffle [8] fournie à cet effet.
Pour garantir une bonne audibilité de la voix, la
mousse anti-souffle doit toujours être présente
sur la capsule micro.
Accrocher pour finir la capsule micro au vêtement
de l'orateur par l'intermédiaire de la fixation
présente sur la capsule micro; la capsule micro
doit être placée à environ 20 cm de la bouche de
l'orateur et orientée vers celle-ci (voir fig. 2.2).
Fig./Abb. 2.2
Den Sender am Gurt mit Hilfe der dafür
vorgesehenen Klemme einhaken [9]; es besteht
auch die Möglichkeit, den Sender in einer
Jackentasche unterzubringen. Den beiliegende
Hauchschutz aus Schaumstoff [8] auf die
Mikrofonkapsel aufziehen; der Hauchschutz ist
für eine gute Verständlichkeit der Stimme
unerlässlich.
Abschließend die Mikrofonkapsel mit
der Halteklemme an der Jacke des Redners
befestigen; die Mikrofonkapsel muss in einem
Abstand von circa 20 cm vom Mund des Redners
befestigt werden und in Richtung des Munds
ausgerichtet sein (siehe Abb. 2.2).
2. PRÉPARATION DE L'ÉMETTEUR
Après avoir sorti l'émetteur de son emballage,
retirer le couvercle [6] et mettre en place dans
le logement prévu à cet effet [5] une pile de 9 V
de type PP3, en veillant à bien respecter la
polarité (indiquée sur la partie interne du
couvercle du logement de la pile).
Refermer le logement de la pile en remettant en
place le couvercle en plastique.
Raccorder le connecteur jack [3] de la capsule
[7] à la prise de l'émetteur prévue à cet effet, en
veillant à visser à fond la bague [4] de fixation
du micro à l'émetteur (voir fig. 2.1).
11-551.p65 17/01/02, 14.528

- Wireless Systems -
Ref. 11/551 MA153
9
3. ALLUMAGE ET TEST DE LA PILE
Pour allumer l'émetteur, amener l'interrupteur
d'allumage [2] dans la position intermédiaire.
Dans le même temps s'assurer que le témoin
lumineux [1] s'allume; si tel est le cas, cela
indique que la pile est correctement installée et
qu'elle est chargée; si tel n'est pas le cas,
contrôler la position de la pile et la changer dans
le cas où elle serait complètement déchargée.
4. TONALITE PILOTE (*)
Le fonctionnement du système de micro sans fil
repose sur la détection et l'identification d'un
signal spécifique appelé tonalité pilote, signal
transmis par l'émetteur sur la fréquence portante.
Le circuit de muting active par conséquent le
récepteur uniquement si le niveau du signal reçu
par les deux antennes est supérieur au seuil
programmé et si la tonalité pilote est détectée.
Ceci permet d'éviter que des bruits de fond et
des souffles produits par des signaux indésirables
captés par les antennes, n'atteignent le système
de diffusion.
5. UTILISATION DE L'ÉMETTEUR
Après avoir allumé l'émetteur radio-micro,
s'assurer que le récepteur correspondant est bien
"accroché" au signal transmis (pour cela, se
reporter aux instructions du récepteur).
Pour activer le signal audio de la capsule, placer
l'interrupteur d'allumage [2] vers le haut; régler,
en fonction des besoins, le niveau sonore par
l'intermédiaire du contrôle de volume d'entrée
du mixeur ou de l'amplificateur auquel le
système radio-micro est raccordé.
Pour désactiver la capsule micro, amener
l'interrupteur [2] sur la position intermédiaire.
Lorsque le système micro sans fil n'est plus utilisé,
veiller à toujours éteindre l'émetteur en plaçant
l'interrupteur d'allumage [2] vers la bas; ceci
permet de ne pas consommer inutilement
l'énergie de la pile.
3. EINSCHALTEN UND TESTENDERBATTERIE
Zur Inbetriebnahme des Senders, die
Ein-/ Aus-Taste [2] in die mittlere Position
bringen. Gleichzeitig überprüfen, ob das LED [1]
zu leuchten beginnt; dies bedeutet, daß die
Batterie ordnungsgemäß eingesetzt wurde und
geladen ist. Falls das LED nicht leuchtet, die
Polungen der eingesetzten Batterie überprüfen
oder die Batterie auswechseln, da sie keine
Energie mehr liefern kann.
4. STEUERSIGNAL (*)
Die Funktion des Funkmikrofonsystems basiert auf
der Ermittlung und Identifizierung eines besonderen
Signals, das als Steuersignal bezeichnet und vom
Sender mit der Tragfrequenz übermittelt wird.
Der Muting-Schaltkreis aktiviert das Empfangsgerät
daher nur, wenn die von beiden Antennen
empfangene Signalstufe höher als der eingestellte
Schwellenwert ist und nur, wenn das Steuersignal
ermittelt werden konnte. Auf diese Weise wird
vermieden, dass an der Beschallungsanlage
Rauschen oder Hintergrundgeräusche eintreffen,
die durch unerwünschte, von den Antennen
aufgenommene Signale verursacht werden.
5. GEBRAUCH DES SENDERS
Nach einschalten des Funkmikrofonsenders,
sicherstellen, daß der dazugehörige Empfänger
mit dem übertragenen Signal verknüpft ist
(hierfür wird auf die Gebrauchsanleitung für den
Empfänger verwiesen).
Zur Freigabe des Tonsignals der Mikrofonkapsel,
den Ein-/Ausschalter [2] nach oben ausrichten;
je nach Erfordernis die Tonstufe mit Hilfe des
Lautstärkereglers am Eingang des Mixers oder
des Verstärkers, an den das Funkmikrofonsystem
angeschlossen ist, einstellen.
Zur Stummschaltung der Mikrofonkapsel, den
Ein-/Aus-Schalter [2] in die mittlere Position bringen.
Den Sender nach Gebrauch immer ausschalten,
indem man den Ein-/Ausschalter [2] nach unten
ausrichtet; hierdurch bleibt der Ladezustand der
Batterie länger erhalten.
(*) mod. MA153-T1, MA153-T2, MA153-T3, MA153-T4. (*) mod. MA153-T1, MA153-T2, MA153-T3, MA153-T4.
11-551.p65 17/01/02, 14.529

- Wireless Systems -
Ref. 11/551 MA153
10
Dans le cas où l'émetteur ne serait pas utilisé
pendant une longue période, il est recommandé
de retirer la pile de son logement afin d'éviter
qu'elle ne s'oxyde et n'entraîne ainsi une fuite
d'acide à l'intérieur de l'appareil.
6. CONSEILS
Nous fournissons quelques conseils pour
permettre l'utilisation du système radio-micro au
maximum de ses performances:
1. Contrôler régulièrement la pile de
l'émetteur.
2. Maintenir toujours le niveau de squelch
du récepteur le plus bas possible, en
fonction des conditions d'utilisation.
3. Effectuer un examen de la zone avec
l'émetteur pour s'assurer de l'absence
de "vides" de réception; au besoin
orienter différemment les antennes
et positionner le récepteur dans une
zone où la réception est meilleure.
4. Durant le contrôle ci-dessus (point 3), s'assurer
également de l'absence de rétroaction
acoustique (effet Larsen). Pour éliminer
l'effet Larsen, il est recommandé d'utiliser
une ou plusieurs des méthodes suivantes:
 orienter différemment les diffuseurs
acoustiques;
 augmenter la distance entre la zone
d'utilisation de l'émetteur et les
diffuseurs les plus proches;
 abaisser le volume du système de
diffusion.
Wenn der Sender über einen längeren Zeitraum
nicht verwendet wird, sollte die Batterie aus ihrem
Gehäuse herausgenommen werden, um ein
eventuelles Oxydieren oder den Verlust von in
der Batterie vorhandenen Säuren zu vermeiden.
6. EMPFEHLUNGEN
Nachfolgend sind einige Empfehlungen für den
optimalen Gebrauch des Funkmikrofonsystems
angegeben:
1. Die Leistung der im Sender vorhandenen
Batterie regelmäßig kontrollieren.
2. Die Squelch-Stufe des Empfängers, je
nach Betriebsbedingungen, so niedrig wie
möglich halten.
3. Einen Erkennungstest mit dem Sender in
der Übertragungszone durchführen,
um das eventuelle Vorhandensein von
"Empfangslöcher" festzustellen; eventuell
die beste Ausrichtung der Antennen des
Empfängers suchen und ihn in einer für den
Empfang geeigneteren Zone positionieren.
4. Während des unter Punkt 3 beschriebenen
Tests auch das Vorliegen eventueller
Rückkopplungen (Larsen-Effekt) überprüfen.
Zur Beseitigung dieses Effekts werden die
folgenden Vorgehensweisen empfohlen:
 Lautsprecherausrichtung ändern;
 Die Entfernung zwischen der Einsatzzone
des Senders und den nächstgelegenen
Lautsprechern erhöhen;
 Die Lautstärker der Verstärkeranlage
herabsetzen.
11-551.p65 17/01/02, 14.5210

- Wireless Systems -
Ref. 11/551 MA153
11
7. CARACTÉRISTIQUES TECHNIQUES
Fréquence porteuse 175.00 ÷ 199.82 MHz Trägerfrequenz
(Gamme VHF) (VHF Bereich)
Tonalité pilote 32,768 kHz Steuersignal
Type de modulation FM (F3E) Modulation
Réponse en audiofréquence (± 3 dB) 50 ÷ 15000 Hz Tonfrequenzgang (± 3 dB)
Stabilité de fréquence ± 0,005% / 25°C Frequenzkonstant
Déviation nominale (à 1 kHz) ± 40 kHz Nominaler Phasenhub (bis 1 kHz)
Puissance de sortie RF 15 mW Ausgangsleistung RF
Distorsion harmonique < 1% à déviation nominale Harmonische Verzerrung
< 1% bei nominalem Phasenhub
Gamme dynamique 100 dB Dezi-Bereich
Alimentation pile de 9V IEC 6LR61 (PP3) Einspeisung
9V-Batterie IEC 6LR61 (PP3)
Absorption < 30 mA Leistungsaufnahme
Durée typique de fonctionnement (heures) 6 ÷ 8 Typische Betriebsdauer (Stunden)
Dimensions (L x H x P) 61 x 115 x 22 mm Abmessungen (L x H x T)
Poids (sans pile) 80 g Gewicht (ohne Batterien)
7. TECHNISCHE DATEN
8. LISTE DES PIÈCES DÉTACHÉES
Ensemble circuit émetteur ..........27/4379-X(*)
Micro à électret (jack 3,5 mm) .......... 27/4437
Couvercle du logement pile ................. 41/554
Ressorts de contact pile (droit) ..... 36/2299-NK
(gauche) . 36/2300-NK
8. ERSATZTEILLISTE
Einheit Senderschaltkreis ............ 27/4379-X(*)
Elektretmikrofon mit jack 3,5 mm ...... 27/4437
Deckel für das Batteriegehäuse ........... 41/554
Batteriekontaktklemmen (R) ... 36/2299-NK
(L) .... 36/2300-NK
NOTE
En raison de lamélioration constante de ses
produits, PASO S.p.A. se réserve le droit
dapporter des modifications aux dessins et
caractéristiques techniques à tout instant et
sans préavis aucun.
MERKE
In der Überzeugung, die eigenen Produkte
beständig verbessern zu wollen, behält sich
PASO S.p.A. das Recht vor, jederzeit und ohne
Vorankündigung Änderungen an technischen
Zeichnungen und - Merkmalen vorzunehmem.
IMPORTANT!
PASO décline toute responsabilité en cas de
dommages matériels et/ou physiques
provoqués par l'utilisation impropre de
l'appareil ou encore par des opérations ou des
interventions ne respectant pas les instructions
figurant dans la présente notice.
WICHTIG!
PASO lehnt jede Haftung für Schäden an
Personen und / oder Gegenständen ab,
die durch unzweckmäßige Verwendung
oder Vorgehen entstehen, die nicht den
Anweisungen dieses Handbuches
entsprechen.
(*) Fréquence. (*) Frequenz.
11-551.p65 17/01/02, 14.5211

- Wireless Systems -
Ref. 11/551 MA153
12
1.1 Voorpaneel
[1] Controlelampje apparaat aan/batterijstatus.
[2] Schakelaar voor inschakeling/muting.
[3] Jack steker 3,5 mm.
[4] Bevestigingsring.
[5] Batterijruimte.
[6] Deksel batterijruimte.
[7] Microfooncapsule.
[8] Kapje tegen wind- en blaasgeluiden.
1.2 Achterpaneel
[9] Bevestigingsclip van de zender.
[10] Identificatie-etiket frequentie.
1. ALGEMENE BESCHRJIVING 1. DESCRIPCIÓN GENERAL
1.1 Panel delantero
[1] Luz indicadora de encendido/estado de la batería.
[2] Interruptor de encendido/muting.
[3] Clavija jack 3,5 mm.
[4] Virola de fijación.
[5] Cavidad de la batería.
[6] Tapa de la cavidad de la batería.
[7] Cápsula microfónica.
[8] Cofia antisoplo.
1.2 Panel trasero
[9] Enganche del transmisor.
[10] Etiqueta de identificación frecuencia.
Modell Kleuren Frequentie
MA153-T1* Rood 175.00 MHz
MA153-T2* Groen 179.30 MHz
MA153-T3* Geel 184.32 MHz
MA153-T4* Oranje 199.82 MHz
MA153-F6 Grijs 180.00 MHz
MA153-F7 Blauw 195.25 MHz
MA153-F8 Licht blauw 197.10 MHz
(*) met stuurtoon
Modelo Color Frequencia
MA153-T1* Rojo 175.00 MHz
MA153-T2* Verde 179.30 MHz
MA153-T3* Amarillo 184.32 MHz
MA153-T4* Naranjado 199.82 MHz
MA153-F6 Gris 180.00 MHz
MA153-F7 Azul 195.25 MHz
MA153-F8 Azul claro 197.10 MHz
(*) con tono piloto
De MA153 zenders zijn leverbaar in erschillende
modellen: Los transmisores MA153 están disponibles en modelos diferentes:
11-551.p65 17/01/02, 14.5212

- Wireless Systems -
Ref. 11/551 MA153
13
2. VOORBEREIDEN VAN DE ZENDER
Nadat u de zender uit de verpakking heeft
gehaald, het deksel [6] verwijderen en in het
hiervoor bestemde vak [5] een batterij van 9 V
type PP3 zetten. Let op de correcte polariteit
(aangegeven op de binnenkant van het deksel
van het batterijvak). Sluit het vak weer af
door het eerder verwijderde plastic deksel
terug te zetten.
Steek de jack steker [3] van de capsule [7] in
de hiervoor bestemde aansluiting op de zender,
en draai de ring [4], die de microfoon aan de
zender bevestigt, volledig vast (zie afb. 2.1).
2. PREPARACIÓN DEL TRANSMISOR
Tras haber sacado el transmisor del paquete,
quitar la tapa [6] e introducir en el alojamiento
correspondiente [5] una batería de 9 V, tipo
PP3, respetando las polaridades (indicadas en
la tapa del alojamiento batería).
Cerrar el alojamiento con la tapa en plástico
previamente quitada.
Enchufar la clavija jack [3] de la cápsula [7]
en la toma correspondiente del transmisor,
teniendo cuidado en enroscar a fondo la virola
[4] que asegura la fijación del micrófono al
transmisor (ver fig. 2.1).
Afb./Fig. 2.1
Bevestig de zender aan de riem door middel
van de hiervoor bestemde clip [9]; het is ook
mogelijk de zender op te bergen in een zak van
uw kleding. Plaats het bijgeleverde kapje van
schuimrubber [8] bovenop de microfooncapsule.
Voor een goede verstaanbaarheid van de stem
moet de kap tegen wind- en blaasgeluiden altijd
op de microfooncapsule gemonteerd worden.
Bevestig de microfooncapsule tot slot door middel
van de draagclip aan de kleding van de spreker;
de microfooncapsule moet op een afstand van
circa 20 cm van de mond van de spreker worden
geplaatst en hiernaar toe zijn gericht
(zie afb. 2.2).
Afb./Fig. 2.2
Enganchar el transmisor al cinturón mediante el
enganche previsto [9]; en alternativa es posible
poner el transmisor en un bolsillo del vestido.
Encima de la cápsula microfónica poner la cofia
de esponja [8] incluida en el suministro.
Para entender bien la voz, en la cápsula
microfónica ha de haber siempre montada la cofia
antisoplo.
Por último enganchar la cápsula microfónica,
con su enganche, al vestido del orador; la
cápsula microfónica ha de quedar a una
distancia de unos 20 cm aproximadamente de
la boca del orador y ha de estar dirigida hacia
ella (ver fig. 2.2).
11-551.p65 17/01/02, 14.5213

- Wireless Systems -
Ref. 11/551 MA153
14
3. AAN ZETTEN EN BATTERIJTESTEN
Om de zender in werking te stellen, zet u de aan
schakelaar [2] op de tussenstand. Controleer
tegelijkertijd of het controlelampje [1] gaat
branden ten teken dat de batterij goed op zijn plaats
zit en dat hij opgeladen is. Is dit niet het geval,
controleer dan of de batterijpolen op de goede
plaats zitten of vervang de batterij die niet meer
in staat is een minimum aan energie te leveren.
4. STUURTOON (*)
De werking van het radiomicrofoonsysteem is
gebaseerd op de detectie en identificatie van een
bepaald signaal, stuurtoon genoemd, dat
door de zender wordt verzonden met de
draagfrequentie. Het muting-circuit activeert de
ontvanger dan ook alleen wanneer het niveau
van het van beide antennes ontvangen signaal
hoger is dan de ingestelde drempelwaarde, en
alleen indien de stuurtoon wordt gedetecteerd.
Op deze manier wordt voorkomen dat geruis en
achtergrondlawaai, veroorzaakt door ongewenste
door de antenne opgevangen signalen, het
luidsprekersysteem bereiken.
5. ZENDENGEBRUIK
Controleer, nadat u de radiomicrofoonzender
aangezet heeft, of de bijbehorende ontvanger
verbonden is met het zendsignaal (raadpleeg
hiervoor de gebruiksaanwijzing van de
ontvanger).
Om het audiosignaal van de capsule te activeren,
de schakelaar [2] omhoog zetten; regel het
geluidsniveau naar wens via de ingangsbesturing
van de mixer of versterker waarmee
het radiomicrofoonsysteem verbonden is.
Zet de schakelaar [2] op de tussenstand om de
microfooncapsule uit te schakelen.
Wanneer u het radiomicrofoonsysteem niet meer
gebruikt, de zender altijd uitschakelen door de
schakelaar [2] omlaag te zetten; zo blijft de
batterij langer opgeladen.
3. ENCENDIDO Y TEST DE LA BATERÍA
Para activar el transmisor colocar el interruptor
de encendido [2] en la posición intermedia.
Al mismo tiempo comprobar que el piloto luminoso
[1] se encienda; esto significa que la batería está
emplazada correctamente y que está cargada; de
lo contrario verificar que la polaridad de conexión
de la pila sea correcta o reemplazarla porque
quiere decir que está completamente agotada.
4. TONO PILOTO (*)
El sistema de micrófono inalámbrico basa su
funcionamiento en la detección e identificación
de una señal particular, denominada tono
piloto, enviada por el transmisor con la
frecuencia portadora.
El circuito de silenciado, por lo tanto, activa el
receptor sólo si el nivel de señal recibido por
ambas antenas sobrepasa el nivel de umbral
configurado y sólo si es detectado el tono piloto.
De esta manera se evita que al equipo de
difusión lleguen ruidos de fondo generados por
señales indeseadas captadas por la antena.
5. USO DEL TRANSMISOR
Tras haber encendido el transmisor
radiomicrofónico comprobar que el receptor
correspondiente esté enganchado a la señal
transmitida (al respecto se remite a las
instrucciones correspondientes al receptor).
Para habilitar la señal audio de la cápsula, colocar
el interruptor de encendido [2] en la posición de
arriba; según las necesidades ajustar el nivel
sonoro mediante el mando del volumen de
entrada del mezclador o del amplificador al cual
el sistema radiomicrofónico está conectado.
Para silenciar la cápsula microfónica colocar el
interruptor [2] en la posición intermedia.
Cuando se termina de usar el sistema microfónico
inalámbrico, apagar siempre el transmisor
desplazando el interruptor de encendido [2]
hacia abajo; de esta manera se preserva la carga
de la batería.
(*) mod. MA153-T1, MA153-T2, MA153-T3, MA153-T4. (*) mod. MA153-T1, MA153-T2, MA153-T3, MA153-T4.
11-551.p65 17/01/02, 14.5214

- Wireless Systems -
Ref. 11/551 MA153
15
Indien de zender lange tijd niet gebruikt wordt,
is het beter de batterij te verwijderen
ter voorkoming van oxidatie optreedt en
zwavelzuurlekkages van de batterij.
6. RAADGEVINGEN
Hier volgen enkele raadgevingen zvoor een
optimaal gebruik van het radiomicrofoonsysteem:
1. Houd de goede werking van de in de zender
geplaatste batterij altijd onder controle.
2. Houd het Squelch-niveau altijd zo laag als
de bedrijfsomstandigheden toestaan
(ontvangstgebied, obstakels, laag
niveau van batterij van de zender).
3. Verken de betrokken zone met de zender
om na te gaan of er geen "gaten" zijn in de
ontvangst. Probeer de ontvangerantennes
zo goed mogelijk te oriënteren en zet de
ontvanger op een voor de ontvangst zo
gunstig mogelijke plaats.
4. Ga tijdens de controle genoemd bij punt 3
ook na of er eventueel akoestische
terugslag (Larseneffect) plaatsvindt.
Om dit verschijnsel te verwijderen, wordt
aangeraden één of meer van de volgende
werkwijzen te volgen:
 oriënteer de geluidsverspreiders anders;
 vergroot de afstand tussen de ender-
gebruikszone en de dichtstbijzijnde
verspreiders;
 verlaag het volumeniveau van de
verspreidingsinstallatie.
Si no se prevé utilizar el transmisor por un largo
plazo, es buena norma retirar la batería de
su alojamiento a fin de evitar eventuales
oxidaciones o fugas de ácido de la propia
batería.
6. SUGERENCIAS
A continuación damos unas sugerencias para
poder utilizar, con plena satisfacción, el sistema
radiomicrofónico:
1. Mantener siempre bajo control la eficiencia
de la batería alojada en el transmisor.
2. Mantener siempre al nivel más bajo posible
el squelch, compatiblemente con las
condiciones operativas (alcance
útil, obstáculos, carga de la batería del
transmisor).
3. Efectuar una exploración con el transmisor
en la zona que interesa a fin de verificar
que no haya "agujeros" de recepción;
eventualmente, buscar la mejor orientación
de las antenas del receptor y colocar el
receptor en el mejor sitio para la recepción.
4. Durante la exploración indicada en el
punto 3, verificar también la eventual
presencia de retroacción acústica (efecto
Larsen).
Para eliminar este fenómeno se aconseja
utilizar uno o varios de los métodos
siguientes:
 orientar de manera distinta los difusores
acústicos;
 aumentar la distancia entre la zona de
uso del transmisor y los difusores más
próximos;
 reducir el nivel de volumen del equipo
de difusión.
11-551.p65 17/01/02, 14.5215

- Wireless Systems -
Ref. 11/551 MA153
16
Via Mecenate, 90 - 20138 MILANO - ITALIA
TEL. [phone] (15 linee r.a.)
FAX [phone]
http://www.paso.it
Printed in Italy - 01/02 - 1K - 11/551
S.p.A
7. TECHNISCHE GEGEVENS
Draagfrequentie (VHF bereik) 175.00 ÷ 199.82 MHz Frequencia portadora (Gama VHF)
Stuurtoon 32,768 kHz Tono piloto
Soort modulatie FM (F3E) Tipo de modulación
Respons in geluidsfrequentie (±3 dB) 50 ÷ 15000 Hz Respuesta en frequencia audio (± 3 dB)
Frequentiestabiliteit ± 0,005% / 25°C Estabilidad de frequencia
Nominale vervorming (bij 1 kHz) ± 40 kHz Desviación nominal (a 1 kHz)
Uitgangsvermogen RF 15 mW Potencia de salida RF
Harmonische vervorming < 1% bij nominale vervorming Distorción armónica
< 1% a desviación nominal
Dynamischeband 100 dB Gama dinámica
Voeding 9V batterij IEC 6LR61 (PP3) Alimentación
9V battery (PP3 type)
Opgenomen vermogen < 30 mA Consumo
Normale werkingsduur (uur) 6 ÷ 8 Duración típica de operación (horas)
Afmetingen (B x H x D) 61 x 115 x 22 mm Medidas (L x A x P)
Gewicht (zonder batterij) 80 g Peso (sin batería)
7. CARACTERÍSTICAS TÉCNICAS
8. LIJST VAN ONDERDELEN
Ass. complete circuit ................... 27/4379-X(*)
Elektret microfoon met jack 3,5 mm ....... 27/4437
Deksel batterijruimte ............................. 41/554
Contactveren batterij (rechts) ....... 36/2299-NK
(links) ......... 36/2300-NK
8. LISTA DE PIEZAS DE REPUESTO
Conjunto circuito transmisor ........ 27/4379-X(*)
Micrófono electred con jack 3,5 mm ...... 27/4437
Tapa de la cavidad de la batería. ........... 41/554
Resortes contacto batería (dcho) ... 36/2299-NK
(izdo) .... 36/2300-NK
OPMERKING
Aangezien PASO S.p.A. voortdurend
verbeteringen aanbrengt aan haar producten,
behoudt zij zich het recht voor op ieder moment
zonder voorbericht de tekeningen en technische
eigenschappen aan wijzigen te onderwerpen.
NOTA
Siempre con la firme intención de mejorar sus
productos, Paso S.p.A. se reserva el derecho
de modificar los dibujos y las características
técnicas, sin preaviso alguno.
BELANGRIJK!
PASO kan niet aansprakelijk worden gesteld
voor schade aan voorwerpen en/of persoonlijk
letsel die het gevolg zijn van een onjuist gebruik
van het apparaat of van procedures die niet
overeenkomen met de voorschriften uit deze
handleiding.
¡IMPORTANTE!
La PASO rehusa cualquier responsabilidad
ante daños a cosas y/o personas causados
por una utilización no correcta del aparato
o por operaciones no conformes a cuanto
indicado en este folleto.
(*) Frequentie. (*) Frequencia.
11-551.p65 17/01/02, 14.5216
