MA853

DESCRIZIONE GENERALE

Il radiomicrofono da tasca MA853 è l’ideale completamento

del ricevitore R850 (PLL, UHF 144 canali).

Caratteristiche funzionali

• Display LCD.

• 144 canali selezionabili (798 ÷ 826.700 MHz).

• Funzione di muting.

• Blocco tasti.

• Indicazione dello stato batteria.

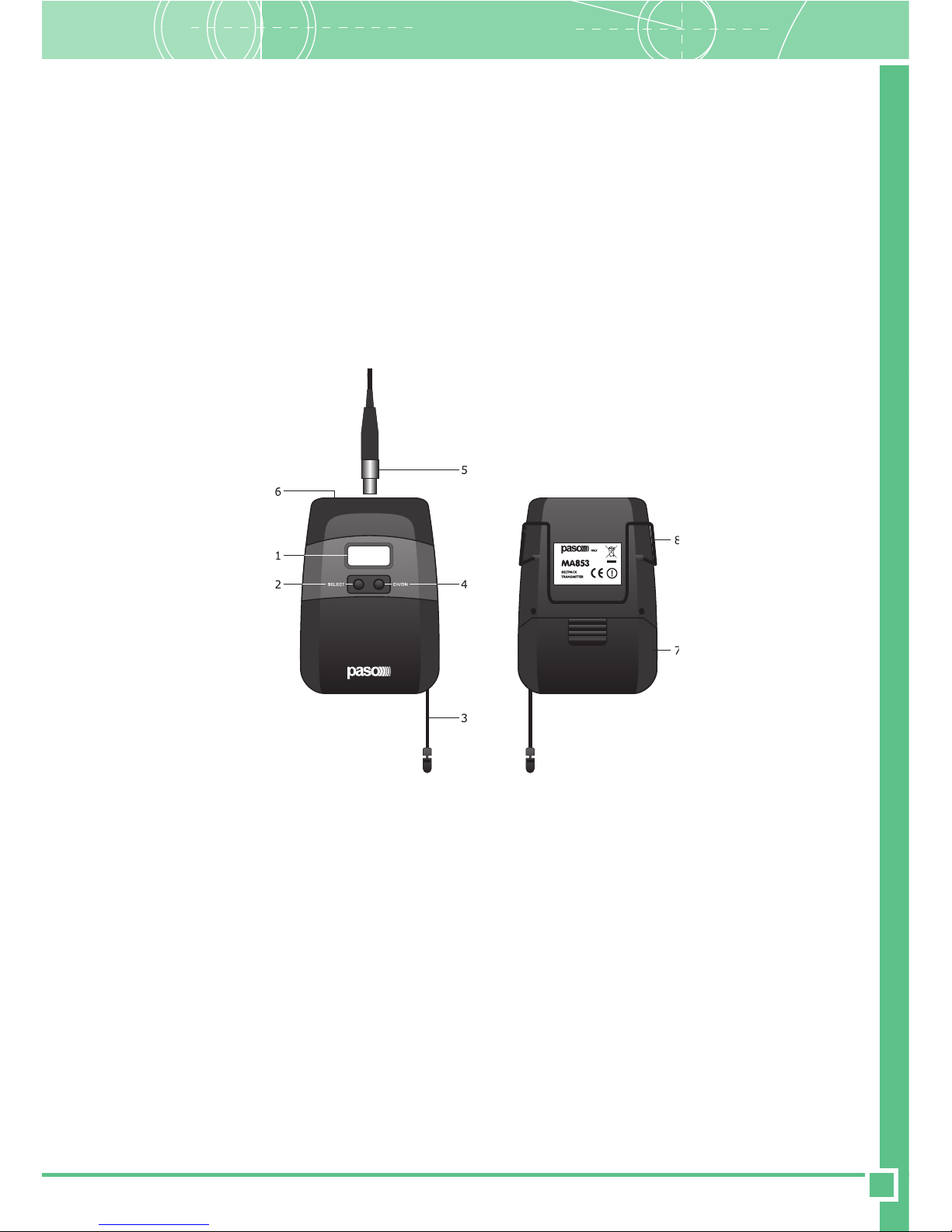

Riferimenti numerati

1. Display LCD.

2. Tasto selezione parametri.

3. Antenna.

4. Tasto accensione/scorrimento menu.

5. Presa per capsula microfonica.

6. Presa jack per caricabatterie.

7. Vano batteria.

8. Molletta per cintura.

PREPARAZIONE DEL TRASMETTITORE

Dopo aver tolto il trasmettitore dalla confezione, aprire lo

sportello posteriore tirando la levetta centrale verso il basso

ed inserire nell’apposito vano due batterie (da 1.5V tipo AA,

standard o NiMH ricaricabili) osservandone la corretta polarità

(indicata all’interno del coperchio vano batteria). Richiudere

il vano e inserire lo spinotto jack della capsula nell’apposita

presa del trasmettitore. Agganciare il trasmettitore alla cintura

per mezzo dell’apposita molletta; è possibile, in alternativa,

riporre il trasmettitore in una tasca dell’abito. Inserire sulla

sommità della capsula microfonica la cufﬁetta di spugna

fornita in dotazione. Per una buona intelligibilità della voce la

cufﬁetta antisofﬁo deve essere sempre montata sulla capsula

microfonica. Agganciare inﬁne la capsula microfonica, per

mezzo della molletta che la sostiene, all’abito dell’oratore;

la capsula microfonica deve essere posizionata ad una

distanza di circa 20 cm dalla bocca dell’oratore e diretta

verso di essa.

Accendere il radiomicrofono premendo per qualche secondo

il tasto CH/ON: il display LCD si illuminerà ad indicare

l’avvenuta accensione.

PREPARING THE TRANSMITTER

After removing the transmitter from its packaging, open the

rear cover by pulling the central lever downwards and ﬁt two

batteries (1,5 V, type AA, standard or rechargeable NiMH) into

the compartment, making sure that the polarity is correct

(shown on the inside of the battery compartment cover).

Close the compartment and insert the jack of the capsule

into the socket provided for it on the transmitter.

Hook the transmitter to the person’s waist-belt using the clip

provided. As an alternative, the transmitter can be carried

in a pocket. Fit the windscreen included in the supply onto

the top of the microphone. For good intelligibility of speech,

the windscreen should always be ﬁtted to the microphone.

Lastly, hook the microphone capsule to the speaker’s clothing

by means of the clip supporting it. The microphone capsule

should be positioned at a distance of about 20 cm from the

speaker’s mouth and face towards it.

Switch on the wireless microphone by pressing the CH/ON

key and holding it down for a few seconds. The LCD will light

up to indicate that it is switched on.

GENERAL DESCRIPTION

The pocket MA853 wireless microphone is the ideal

complement for the R850 receiver (PLL, UHF, 144

channels).

Functional speciﬁcations

• LCD Display.

• 144 selectable channels (UHF 798 to 826.700 MHz).

• Muting function.

• Key lock.

Numbered references

1. LCD Display.

2. Key for selecting parameters.

3. Antenna.

4. ON/menu scrolling key.

5. Socket for microphone capsule.

6. Jack for connection to battery charger.

7. Battery compartment.

8. Belt clip.

USO

Una volta acceso l’MA853, premere brevemente il tasto CH/

ON per selezionare il parametro che si desidera impostare:

• Identiﬁcazione della frequenza operativa

Per identiﬁcare la frequenza operativa, è possibile scegliere

una tra le seguenti modalità:

• Selezione della frequenza

Scegliere, utilizzando il tasto SELECT, uno tra i 144 canali

disponibili (12 gruppi frequenza, 12 canali ciascuno).

• Selezione del livello d’uscita RF

Il controllo del livello d’uscita ha lo scopo di ridurre al minimo

le possibili interferenze: quando il trasmettitore si trova molto

vicino al ricevitore è necessario ridurre il livello, mentre

quando si trova a grande distanza è necessario aumentarlo.

Per effettuare questa regolazione, occorre premere il tasto

CH/ON ﬁno a raggiungere la schermata relativa e tramite il

tasto CH/ON il valore desiderato tra i tre disponibili:

• Funzione LOCK

Il trasmettitore è dotato di una funzione di blocco del tasto

SELECT, utile per evitare che vengano involontariamente

modiﬁcate le impostazioni durante l’uso. Per attivare questa

funzione, premere il tasto CH/ON ﬁno alla schermata relativa

e con il tasto SELECT selezionare LOCK.

Nota: quando la funzione LOCK è attiva, il tasto è disabilitato

ma è possibile utilizzare il tasto CH/ON per scorrere tra le

funzioni. Per uscire dalla condizione di blocco, premere una

volta il tasto SELECT e il display visualizzerà la scritta UNLOCK

ad indicare l’avvenuto sblocco.

- Auto Scan (sul ricevitore)

Accendere entrambi gli apparecchi.

Premere e mantenere premuto il tasto MEMORY del ricevitore

per almeno 1 secondo: inizierà la fase di ricerca automatica.

Questa funzione ricerca le frequenze disponibili per ogni

gruppo/canale nell’intera banda di ricezione. Durante la

scansione, l’uscita è ammutolita e il display indica le frequenze

di ricezione espresse in MHz. Una volta agganciata la frequenza

del trasmettitore, la ricerca verrà automaticamente fermata:

la frequenza lampeggerà sul display. Premere brevemente il

tasto MEMORY per salvare in memoria l’informazione.

- Selezione manuale (sul ricevitore)

In caso si desideri selezionare manualmente la frequenza,

premere una volta il tasto MENU: la scritta GROUP lampeggerà

e sarà possibile, tramite i tasti freccia, scegliere uno tra i

12 gruppi pre-impostati. Per salvare la selezione, premere

MEMORY. Passare alla selezione del canale speciﬁco premendo

2 volte il tasto MENU: la scritta CHANNEL lampeggerà in attesa

della scelta. Premere nuovamente MEMORY per terminare

la procedura.

PL 0 = 5 dB

PL 1 = 10 dB

PL 2 = 15 dB

USE

Once the MA853 is switched on, press the CH/ON key brieﬂy

to select the parameter you wish to set:

• Selecting a frequency

Use the SELECT key to choose one of the 144 available

channels (12 frequency groups of 12 channels each).

• Selecting the RF output level

The purpose of the output level control is to keep noise to a

minimum. When the transmitter is very close to the receiver,

it is necessary to lower the output level. If, on the other hand,

it is far away, the level has to be raised. To adjust the level,

press the CH/ON key until the appropriate page appears on

the display, then use the SELECT key to choose one of the

three available levels:

• Identifying the working frequency

It is possible to choose from among the following procedures

for identifying the working frequency:

• LOCK function

The transmitter has a function for locking the SELECT key. This

is useful for preventing inadvertent changes in the settings

while in use. To activate this function, press the CH/ON key

until the appropriate page appears on the display, then press

the SELECT key to select LOCK.

Nota: When the LOCK function is active, the key is disabled,

but it is possible to use the CH/ON key to scroll through the

functions. To unlock the key, press the SELECT key once. The

word UNLOCK will appear on the display to conﬁrm that the

key has been unlocked.

- Auto Scan (on the receiver)

Switch on both pieces of equipment.

Press the MEMORY key of the receiver, holding it down

for at least one second. The automatic search will start.

This function searches the whole receiving band for the

frequencies that are available for each group/channel.

During the scan the output is muted, and the display will

show the receiving frequencies in MHz. The search will stop

automatically once the frequency of the transmitter has been

hooked onto, and this frequency will ﬂash on the display.

Press the MEMORY key brieﬂy to store this information.

- Manual selection ( on the receiver)

If you wish to select the frequency manually, press the MENU

key once. The word GROUP will ﬂash on the display and it

will be possible to use the arrow keys to select one of the 12

pre-set groups. To save your selection, press MEMORY. Then

select the speciﬁc channel by pressing the MENU key twice:

the word CHANNEL will ﬂash until you have made your choice.

Press MEMORY again to end the procedure.

MA853

- Selezione manuale (sul trasmettitore)

Dopo aver osservato attentamente sul display del ricevitore

il gruppo e la frequenza su cui è impostato, accendere il

trasmettitore e premere il tasto CH/ON per selezionare i

parametri da modiﬁcare. Tramite il tasto SELECT scegliere il

gruppo/canale appropriato.

• Funzione MUTING

Premere il tasto SELECT per qualche secondo, il trasmettitore

verrà ammutolito; per disabilitare questa funzione, ripremere

nuovamente il tasto.

• Sostituzione delle batterie

Questo radiomicrofono può essere utilizzato sia con batterie

normali che con batterie ricaribili.

Se il trasmettitore non viene utilizzato per lunghi periodi di

tempo, è buona norma togliere le batterie dal proprio vano,

onde evitare eventuali ossidazioni o perdite di acido da parte

della batteria.

SUGGERIMENTI

Diamo ora alcuni suggerimenti per poter utilizzare con

soddisfazione il sistema radiomicrofonico:

1. Tenere sempre sotto controllo l’efﬁcienza della batteria

inserita nel trasmettitore.

2. Mantenere sempre al livello più basso possibile il livello di

squelch del ricevitore, compatibilmente con le condizioni

dei disturbi a radiofrequenza presenti nella zona in cui è

posto il ricevitore.

3. Effettuare una ricognizione con il trasmettitore nella

zona di interesse per veriﬁcare che non vi siano ‘buchi’ di

ricezione; eventualmente, cercare il miglior orientamento

delle antenne del ricevitore e riposizionarlo in una zona

migliore per la ricezione.

4. Durante l’ispezione di cui al punto 3, veriﬁcare anche

l’eventuale presenza di retroazione acustica (effetto

Larsen). Per eliminare questo fenomeno, si consiglia di

utilizzare uno o più dei seguenti metodi:

• orientare in modo differente i diffusori acustici;

• aumentare la distanza tra la zona di uso del trasmettitore

e i diffusori più vicini;

• diminuire il livello di volume dell’impianto di

diffusione.

Dati tecnici Technical speciﬁcations MA853

Tipo di microfono Type of microphone Elettrete - Electret

Numero di canali Number of channels 144

Frequenza portante Carrier frequency 798 ÷ 826.700 MHz (UHF)

Tipo di modulazione Type of modulation FM (F3E)

Stabilità di frequenza Frequency stability ±0.005%

Risposta in frequenza Frequency response 50 ÷ 15.000 Hz (±3 dB)

Alimentazione Power supply 2 batterie tipo AA o ricaricabili NiMH

AA (2 off) or rechargeable NiMH batteries

Dimensioni (L x A x P) Size(W x H x D) 70 x 97.5 x 23 mm

Peso (senza batterie) Weight (without batteries) 90 g

- Manual selection (on the transmitter)

Note the group and frequency settings on the display of the

receiver, then switch on the transmitter and press the CH/ON

key to select the parameters you wish to change. Use the

SELECT key to choose the appropriate group/channel.

• MUTING function

Press the SELECT key for a few seconds. The transmitter

will be muted. To disable this function press the same key

again.

• Replacing the battery

This wireless microphone can be used either with normal

batteries or with rechargeable batteries.

If the transmitter will not be used for a long time, it is good

practice to remove the batteries from their compartment.

This will avoid possible oxidising or leakage of acid from

the batteries.

TIPS

Following are a few tips for using the wireless microphone

system to your best advantage:

1. Check the efﬁciency of the battery in the transmitter

regularly.

2. Always keep the squelch level of the receiver as low as

possible, compatibly with the radiofrequency noise in

the area in which the receiver is used.

3. Carry out a test with the transmitter in the area concerned

in order to ﬁnd out if there are any skip zones. If necessary,

change the direction of the antennae of the receiver to

improve conditions and reposition the receiver in an area

in which reception is best.

4. During the trial according to point 3, also check for

the presence of acoustic feedback (Larsen effect). We

recommend one of the following methods for eliminating

this effect:

• positioning the speaker units in a different direction;

• increasing the distance between the point where the

transmitter is used and the closest speaker units;

• lower the volume of the speaker system.

Consignes de sécurité

Tous les appareils PASO ont été fabriqués dans le respect

des normes internationales de sécurité les plus rigoureuses

en vigueur et conformément aux prescriptions dictées par la

Communauté Européenne.

Important

Avant de mettre le système en marche, respecter

les prescriptions en vigueur dans le Pays où celui-ci

est utilisé. Ce produit est conforme aux Directives

de la Communauté Européenne auxquelles il est

soumis. Une copie de la Déclaration de Conformité

peut être demandée à l’adresse [email protected]

Sicherheitshinweise

Alle Geräte von Paso sind unter Beachtung der strengsten

internationalen Sicherheitsbestimmungen und der

Anforderungen der Europäischen Gemeinschaft gebaut.

Wichtig

Beachten Sie vor Inbetriebnahme des Systems

die Vorschriften des Landes, in dem Sie das Gerät

verwenden. Das Gerät entspricht und unterliegt

den Richtlinien der Europäischen Gemeinschaft.

Eine Kopie der Konformitätserklärung kann unter

der Adresse [email protected] beantragt werden.

Remarque

PASO S.p.A décline toute responsabilité en cas de dommages

matériels et/ou physiques provoqués par l’utilisation impropre

de l’appareil ou encore par des opérations ou des interventions

ne respectant pas les instructions ﬁgurant dans la présente

notice. En raison de l’amélioration constante de ses produits,

PASO S.p.A. se réserve le droit d’apporter des modiﬁcations

aux dessins et caractéristiques techniques à tout instant et

sans préavis aucun.

Merke

PASO S.p.A lehnt jede Haftung für Schäden an Personen

und / oder Gegenständen ab, die durch unzweckmäßige

Verwendung oder Vorgehen entstehen, die nicht den

Anweisungen dieses Handbuches entsprechen. In der

Überzeugung, die eigenen Produkte beständig verbessern

zu wollen, behält sich PASO S.p.A. das Recht vor, jederzeit

und ohne Vorankündigung Änderungen an technischen

Zeichnungen und - Merkmalen vorzunehmem.

Wichtiger Hinweis für die Entsorgung des Produkts in

übereinstimmung mit der EG-Richtlinie 2002/96/EC

• Am Ende seiner Nutzzeit darf das Produkt nicht zusammen

mit dem Siedlungsabfall beseitigt werden, sondern es muss

bei den zu diesem Zweck von den städtischen Behörden

eingerichteten Sammelstellen oder zu den Fachhändlern,

die einen Rücknahmeservice anbieten, gebracht werden. Die

getrennte Entsorgung von Elektro- und Elektronik-Altgeräten

(WEEE - Waste Electric and Electronic Equipment) vermeidet

mögliche negative Auswirkungen auf die Umwelt und die

Gesundheit infolge einer nicht vorschriftsmäßigen Entsorgung.

Zudem wird die Wiederverwertung der Materialen, aus denen das

Gerät besteht, ermöglicht, so dass eine bedeutende Einsparung

an Energie und Ressourcen erzielt wird. Aus diesem Grund ist

das Produkt mit dem Symbol einer durchgestrichenen Mülltonne

gekennzeichnet.

Recommandations pour l’élimination du produit

conformément à la Directive Européenne 2002/96/

EC • Au terme de son utilisation, le produit ne doit pas être

éliminé avec les déchets urbains. L’appareil doit être remis à

l’un des centres de tri sélectif agréés par l’administration

communale ou à un revendeur assurant ce service.

L’élimination différenciée des appareils électroniques

(WEEE) permet non seulement d’éviter les retombées

négatives pour l’environnement et la santé dues à

une élimination incorrecte, mais aussi de récupérer

les matériaux qui le composent et permet ainsi d’effectuer

d’importantes économies en termes d’énergie et de

ressources. Pour rappeler l’obligation d’éliminer séparément

les appareils électroniques, le produit porte le symbole d’un

caisson à ordures barré.

Garantie • Ce produit est garanti comme étant exempt de

défauts de matières premières et de fabrication. La durée

de la garantie est conforme aux normes en vigueur. Paso

réparera gratuitement tout produit défectueux en garantie dès

lors que l’anomalie se vériﬁera dans le cadre d’une utilisation

normale du produit. La garantie ne couvre donc pas les

produits utilisés et installés de façon erronée, endommagés

mécaniquement ou encore souillés par des liquides ou des

agents atmosphériques. Le produit défectueux devra être

envoyé à Paso franco de frais d’expédition et de réexpédition.

La présente garantie n’en inclut aucune autre, explicite ou

implicite, et ne couvre pas les lésions ou dommages causés

aux personnes ou aux choses. Pour plus d’informations sur

la garantie, veuillez contacter le distributeur PASO de votre

zone.

Garantie • Für dieses Produkt wird eine Garantie für

Rohmaterialfehler und Montagefehler gewährt; die Garantiezeit

unterliegt den gültigen gesetzlichen Bestimmungen. Paso

repariert das garantierte Produkt kostenlos, wenn sich

herausstellt, dass der Defekt während des normalen Gebrauchs

aufgetreten ist; die Garantie erstreckt sich demnach nicht auf

Produkte, die falsch gebraucht und installiert oder mechanisch,

durch Flüssigkeiten oder Umwelteinﬂüsse beschädigt wurden.

Das defekte Produkt muss franco Versandkosten für den Hin-

und Rücktransport zu und von Paso gesendet werden. Diese

Garantie schließt keine weiteren, expliziten oder impliziten

Leistungen und Folgeschäden an Personen, Gegenständen

oder Unfälle ein. Bitte wenden Sie sich an PASO-Fachhandel

in Ihrer Gegend, wenn Sie weitere Informationen zu dieser

Garantie wünschen.

MA853

DESCRIPTION GÉNÉRALE

Le radiomicrophone de poche MA853 est le complément idéal

du récepteur R850 (PLL, UHF 144 canaux).

Caractéristiques fonctionnelles

• Afﬁcheur à cristaux liquides (LCD).

• 144 canaux sélectionnables (798 ÷ 826.700 MHz).

• Fonctions de muting.

• Blocage touches.

• Indication de l’état de la batterie.

Références numérotées

1. Afﬁcheur LCD.

2. Touche sélection paramètres.

3. Antenne.

4. Touche mise en marche/déﬁlement menu.

5. Prise pour capsule microphonique.

6. Prise jack pour chargeur de piles.

7. Logement des piles.

8. Fixation émetteur.

PRÉPARATION DE L’ÉMETTEUR

Après avoir enlevé l’émetteur de son emballage, ouvrir le

capot arrière en tirant le levier central vers le bas [dévisser

le corps du microphone] et introduire deux piles dans le

logement prévu à cet effet ( de 1,5 V type AA, standard ou

NiMH rechargeables) en respectant la polarité (voir indications

à l’intérieur du capot du logement des piles).

Refermer le logement et introduire la ﬁche jack de la capsule

dans la prise de l’émetteur prévue à cet effet.

Accrocher l’émetteur à la ceinture à l’aide du petit ressort

prévu à cet effet; en alternative, il est possible de remettre

l’émetteur dans une poche du vêtement. Mettre la coiffe

en éponge fournie sur la capsule microphonique. Pour une

bonne intelligibilité du message vocal la coiffe anti-soufﬂe

doit toujours être présente sur la capsule microphonique.

Accrocher enfin la capsule microphonique, à l’aide du

ressort qui la soutient, au vêtement de l’orateur; la capsule

microphonique doit être placée à une distance d’environ 20

cm de la bouche de l’orateur et orientée vers celle-ci. Mettre

le radiomicrophone en marche en appuyant pendant quelques

secondes sur la touche CH/ON: l’afﬁcheur LCD s’allume pour

indiquer que l’appareil est en marche.

VORBEREITUNG DES SENDERS

Öffnen Sie nach Auspacken des Senders den Deckel an der

Rückseite, indem Sie die mittige Zunge nach unten ziehen,

und setzen Sie zwei Batterien (1,5V Typ AA, Standard oder

auﬂadbare NiMH-Batterien) in das Batteriefach; beachten Sie

die Polungen (Angabe im Innern des Batteriefachs). Schließen

Sie das Batteriefach und setzen Sie den Jackstecker der Kapsel

in die entsprechende Buchse des Senders. Hängen Sie den

Sender mit der Feder an Ihren Gürtel; Alternativ kann der

Sender auch in die Tasche eines Kleidungsstücks gesteckt

werden. Setzen Sie den Schaumstoffwindschutz auf die

Mikrofonkapsel, der im Lieferumfang enthalten ist. Um ein

gutes Verständnis zu gewährleisten, muss der Windschutz

immer auf die Mikrofonkapsel aufgesetzt werden. Haken Sie

zum Schluss die Mikrofonkapsel mit Hilfe der Tragfeder an ein

Kleidungsstück des Redners; die Mikrofonkapsel muss etwa

20 cm vom Mund entfernt gehalten werden und zum Mund

gerichtet sein. Schalten Sie das Funkmikrofon ein, indem Sie

einige Sekunden lang die Taste CH/ON gedrückt halten: Das

LCD Display leuchtet auf und zeigt somit an, dass das Gerät

eingeschaltet ist.

ALLGEMEINE BESCHREIBUNG

Das Taschenfunkmikrofon MA853 ist die Vervollständigung des

Empfängers R850 (PLL, UHF 144 Kanäle).

Technische Eigenschaften

• LCD Display.

• 144 auswählbare Kanäle (798 ÷ 826.700 MHz).

• Muting-Funktion.

• Tastenblockierung.

• Batterieanzeige.

Nummerierte Bezüge

1. LCD Display.

2. Taste für die Parameterauswahl.

3. Antenne.

4. Einschalttaste/Menürolltaste.

5. Buchse für die Mikrofonkapsel.

6. Jackbuchse für das Batterieladegerät.

7. Batteriefach.

8. Halteklemme für das Sender.

MODE D’EMPLOI

Après avoir allumé le MA853, appuyer encore sur la touche

CH/ON pour sélectionner le paramètre que l’on désire

conﬁgurer:

• Identiﬁcation de la fréquence opérationnelle

Pour identiﬁer la fréquence opérationnelle, il est possible de

sélectionner l’un des modes suivants:

• Sélection de la fréquence

Choisir, à l’aide de la touche SELECT, l’un des 144 canaux

disponibles (12 groupes de fréquences avec 12 canaux

chacun).

• Sélection du niveau de sortie RF

Le contrôle du niveau de sortie a pour but de réduire au

minimum les interférences possibles: lorsque l’émetteur

se trouve très près du récepteur, il est nécessaire de

réduire le niveau; lorsqu’il est éloigné, il faut l’augmenter.

Pour effectuer ce réglage, appuyer sur la touche CH/ON

jusqu’à ce que soit atteinte la grille correspondante puis

utiliser la touche SELECT pour choisir l’une des trois valeurs

disponibles:

• Fonction LOCK

L’émetteur est équipé d’une fonction de verrouillage de la touche

SELECT qui est fort utile pour éviter que les conﬁgurations ne

soient involontairement modiﬁées pendant l’utilisation. Pour

activer cette fonction, appuyer sur la touche CH/ON jusqu’à ce

que soit atteinte la grille correspondante puis utiliser la touche

SELECT pour sélectionner la fonction LOCK.

Remarque: lorsque la fonction LOCK est active, la touche

est déshabilitée mais il est possible d’utiliser la touche CH/ON

pour faire déﬁler les fonctions. Pour sortir de la condition

de verrouillage, appuyer une fois sur la touche SELECT et

l’afﬁcheur reportera l’indication UNLOCK pour signaler que

le déverrouillage a eu lieu.

- Auto Scan (sur l’émetteur)

Allumer les deux appareils.

Tenir appuyée la touche MEMORY du récepteur pendant au moins

1 seconde : la phase de recherche automatique commence.

Cette fonction recherche les fréquences disponibles pour

chaque groupe/canal sur toute la plage de réception. Pendant la

recherche, la sortie est inactive et l’afﬁcheur indique les fréquences

de réception exprimées en MHz. Dès lors que l’émetteur a trouvé

une fréquence, la recherche s’arrête automatiquement : la

fréquence relevée clignotera sur l’afﬁcheur. Appuyer brièvement

sur la touche MEMORY pour enregistrer l’information.

- Sélection manuelle (sur le récepteur)

Pour sélectionner manuellement la fréquence, appuyer une

fois sur la touche MENU : l’indication GROUP se met à clignoter

et il est dès lors possible de choisir à l’aide des ﬂèches l’un

des 12 groupes préconﬁgurés. Pour mémoriser la sélection,

appuyer sur MEMORY. Passer à la sélection du canal spéciﬁque

en appuyant 2 fois sur la touche MENU : l’indication CHANNEL

clignotera en attendant la sélection. Appuyer de nouveau sur

MEMORY pour terminer la procédure.

PL 0 = 5 dB

PL 1 = 10 dB

PL 2 = 15 dB

GEBRAUCH

Drücken Sie für die Auswahl des gewünschten Parameters

nach Einschalten des MA853 kurz die Taste CH/ON:

• Auswahl der Frequenz

Wählen Sie mit Hilfe der Taste SELECT einen der 144 verfügbaren

Kanäle aus (12 Frequenzgruppen mit jeweils 12 Kanälen).

• Auswahl der Ausgangsstufe RF

Mit Hilfe der Einstellung der Ausgangsstufe können mögliche

Interferenzen minimiert werden: wenn der Sender sich

sehr nahe am Empfänger beﬁndet, muss die Einstellung

heruntergesetzt werden, während sie bei größeren

Entfernungen hoch gesetzt werden muss. Um diese

Einstellung vorzunehmen, müssen Sie die die Taste CH/ON

drücken bis die entsprechende Displayseite angezeigt wird,

dann stellen sie mit der Taste SELECT den gewünschten der

drei möglichen Werte ein:

• Identiﬁzierung der Betriebsfrequenz

Für die Identiﬁzierung der Betriebsfrequenz können Sie eine

der folgenden Modi auswählen:

• Funktion LOCK

Die Taste SELECT des Senders besetzt eine Blockierungsfunktion,

die das versehentliche Verändern der Einstellungen während

des Betriebs verhindert. Drücken Sie die Taste CH/ON bis

zu der entsprechenden Displayanzeige, um die Funktion zu

aktivieren und wählen Sie LOCK mit Hilfe der Taste SELECT.

Anmerkung: Wenn die Funktion LOCK aktiviert ist, ist

die Taste nicht bedienbar, aber es kann die Taste CH/ON

verwendet werden, um die Funktionen zu suchen. Drücken Sie

die Taste SELECT einmal, um die Blockierung zu verlassen; auf

dem Display erscheint UNLOCK, um die erneute Freischaltung

anzuzeigen.

- Auto Scan (am Empfänger)

Schalten Sie beide Geräte ein.

Drücken Sie die Taste MEMORY des Empfängers für mindestens

1 Sekunde: die automatische Suchphase beginnt. Die Funktion

sucht die verfügbaren Frequenzen für jede Gruppe/Kanal

auf der gesamten Empfangsbandbreite. Während des

Scannens ist der Ausgang stummgeschaltet und das Display

zeigt die Empfangsfrequenz in MHz an. Nach Schalten der

Empfängersequenz wird die Suche automatisch gestoppt: die

Frequenz leuchtet blinkend auf dem Display. Drücken Sie kurz

die Taste MEMORY, um die Information zu speichern.

- Manuelle Auswahl (am Empfänger)

Falls Sie die Frequenz manuell einstellen wollen, drücken Sie

die Taste MENU ein Mal: Die Anzeige GROUP blinkt und Sie

können mit Hilfe der Pfeiltasten eine der 12 voreingestellten

Gruppen auswählen. Drücken Sie MEMORY, um die Auswahl zu

speichern. Sie gelangen zur Auswahl des speziﬁschen Kanals,

indem Sie zwei Mal die Taste MENU drücken: CHANNEL blinkt

in Erwartung einer Auswahl. Drücken Sie erneut MEMORY, um

den Vorgang zu beenden.

MA853

- Sélection manuelle (sur l’émetteur)

Après avoir observé attentivement sur l’afﬁcheur du récepteur

quel est le groupe et la fréquence sur lequel il est conﬁguré,

mettre l’émetteur en marche et appuyer sur la touche

CH/ON pour sélectionner les paramètres à modiﬁer. Utiliser la

touche SELECT pour choisir le groupe/canal approprié.

• Fonction MUTING

En appuyant sur la touche SELECT pendant quelques

secondes, l’émetteur est inactivé; pour désactiver cette

fonction, appuyer de nouveau sur cette même touche.

• Remplacement des piles

Ce radiomicrophone peut être utilisé aussi bien avec des piles

traditionnelles qu’avec des piles rechargeables.

Si l’émetteur n’est pas utilisé pour une longue durée, il est

recommandé d’enlever les piles de leur logement aﬁn d’éviter

toute éventuelle oxydation ou fuite d’acide hors des piles.

CONSEILS

Ci-après, quelques conseils aﬁn d’utiliser le radiomicrophone

au meilleur de ses performances:

1. Surveiller toujours le niveau de charge des piles présentes

dans l’émetteur.

2. Laisser toujours le niveau de squelch du récepteur le plus

bas possible, en fonction des conditions de parasitage

présentes dans la zone où se trouve le récepteur.

3. Effectuer un essai avec l’émetteur dans la zone

intéressée aﬁn de vériﬁer qu’il n’y ait pas de zones

d’ombre de réception; le cas échéant, procéder à une

meilleure orientation des antennes du récepteur et le

positionner dans une zone meilleure du point de vue de

la réception.

4. Lors du contrôle effectué au point précédent, vériﬁer

également la présence éventuelle d’une rétroaction

acoustique (effet Larsen). Pour éliminer ce phénomène, il

est recommandé d’utiliser l’une ou plusieurs des méthodes

suivantes:

• orienter différemment les diffuseurs acoustiques;

• augmenter la distance entre la zone d’utilisation du

transmetteur et les diffuseurs les plus proches;

• diminuer le niveau du volume de l’installation de

- Manuelle Auswahl (am Sender)

Schalten Sie nach Überprüfen des Empfangsbereichs und

dessen eingestellter Frequenz am Display den Sender an und

drücken Sie die Taste CH/ON, um zu ändernde Parameter

einzustellen. Wählen Sie mit der Taste SELECT die geeignete

Gruppe/Kanal.

• Funktion MUTING

Drücken Sie einige Sekunden lang die Taste SELECT, der

Sender wird stumm geschaltet; drücken Sie erneut die Taste,

um diese Funktion einzuschalten.

• Auswechseln der Batterie

Das Funkmikrofon kann sowohl mit normalen als auch mit

auﬂadbaren Batterien verwendet werden.

Falls der Sender über einen längeren Zeitraum nicht

verwendet wird, sollten die Batterien herausgenommen

werden, um mögliches Oxidieren oder das Lecken von

Batteriesäure zu vermeiden.

NÜTZLICHE HINWEISE

Nachstehend ﬁnden Sie einige Hinweise für einen zufrieden

stellenden Gebrauch des Funkmikrofonsystems.

1. Kontrollieren Sie regelmäßig die Ladung der Batterie des

Senders.

2. Stellen Sie die Rauschunterdrückung des Empfängers auf

die niedrigst mögliche Stufe, je nach Stärke der Störsignale

in dem Bereich, in dem sich der Empfänger beﬁndet.

3. Führen Sie mit dem Sender eine Geräteerkennung in

dem entsprechenden Bereich durch, um sicherzustellen,

dass keine Empfangslücken vorhanden sind; u. U.

müssen Sie die am besten geeignete Ausrichtung der

Empfängerantennen suchen und den Empfänger in einem

geeigneteren Empfangsbereich positionieren.

4. Prüfen Sie während der unter Punkt 3. genannten

Überprüfung auch u. U. vorhandene Rückkopplungen

(Larsen- Effekt). Gehen Sie zur Vermeidung der

Rückkopplung entsprechend einer oder auch mehrer der

genannten Methoden vor:

• Richten sie die Lautsprecher in eine andere Richtung;

• erhöhen Sie die Entfernung zwischen dem Sendebereich

und den am nächsten gelegenen Lautsprechern;

• reduzieren Sie die Lautstärke des

Données techniques Technische Daten MA853

Type de microphone Mikrofonstyp Électret - Electret

Nombre de canaux Anzahl der Kanäle 144

Fréquence porteuse Trägerfrequenz 798 ÷ 826.700 MHz (UHF)

Type de modulation Modulationstyp FM (F3E)

Stabilité de fréquence Frequenzstabilität ±0.005%

Réponse en fréquence Frequenzgang 50 ÷ 15.000 Hz (±3 dB)

Alimentation Einspeisung 2 piles type AA ou rechargeables NiMH

AA (x 2) oder auﬂadbare NiMH-Batterien

Dimensions (L x H x P) Abmessungen (L x H x T) 70 x 97.5 x 23 mm

Poids (sans pile) Gewicht (ohne Batterien) 90 g

Veiligheidsvoorschriften

Alle PASO-apparaten zijn gebouwd overeenkomstig de

strengste internationale veiligheidsvoorschriften en voldoen

aan de vereisten van de Europese Gemeenschap.

Notas de seguridad

Todos los aparatos PASO están fabricados conforme a las

más severas normas internacionales de seguridad y según

los requisitos de la Comunidad Europea.

Opmerking

PASO S.p.A kan niet aansprakelijk worden gesteld voor schade

aan voorwerpen en/of persoonlijk letsel die het gevolg zijn van

een onjuist gebruik van het apparaat of van procedures die

niet overeenkomen met de voorschriften uit deze handleiding.

Aangezien PASO S.p.A. voortdurend verbeteringen aanbrengt aan

haar producten, behoudt zij zich het recht voor op ieder moment

zonder voorbericht de tekeningen en technische eigenschappen

aan wijzigen te onderwerpen.

Nota

La PASO S.p.A rehusa cualquier responsabilidad ante

daños a cosas y/o personas causados por una utilización

no correcta del aparato o por operaciones no conformes

a cuanto indicado en este folleto. Siempre con la ﬁrme

intención de mejorar sus productos, Paso S.p.A. se reserva

el derecho de modiﬁcar los dibujos y las características

técnicas, sin preaviso alguno.

Advertencias para la eliminación correcta del producto

según establece la Directiva Europea 2002/96/EC

• Al ﬁnal de su vida útil, el producto no debe eliminarse

junto a los residuos urbanos. Debe entregarse a centros

especíﬁcos de recogida selectiva establecidos por las

administraciones municipales, o a los revendedores

que facilitan este servicio. Eliminar por separado

un aparato eléctrico o electrónico (WEEE) signiﬁca

evitar posibles consecuencias negativas para el medio

ambiente y la salud derivadas de una eliminación

inadecuada y permite reciclar los materiales que lo

componen, obteniendo así un ahorro importante de energía

y recursos. Para subrayar la obligación de eliminar por

separado el aparato, en el producto aparece un contenedor

de basura móvil listado.

Belangrijke informatie voor de verwerking van het

product in overeenstemming met de Europese Richtlijn

2002/96/EC • Aan het einde van zijn levensduur mag

het product niet samen met het gewone huishoudelijke afval

worden verwerkt. Het moet naar het daartoe bestemde

gemeentelijke verzamelpunt voor gescheiden afval worden

gebracht, of naar een verkooppunt dat deze service

verleent. Het apart verwerken van afgedankte elektrische

en elektronische apparatuur (AEEA) voorkomt mogelijk

negatieve gevolgen voor het milieu en de gezondheid die

door een ongeschikte verwerking ontstaan en zorgt ervoor dat de

materialen waaruit het apparaat is samengesteld teruggewonnen

kunnen worden om een aanmerkelijke besparing van energie en

grondstoffen te verkrijgen. Om op de verplichting tot gescheiden

verwerking van elektrische apparatuur te wijzen, is op het product

het symbool van een doorgekruiste vuilnisbak aangebracht.

Garantie • Dit product is gegarandeerd vrij van materiaal- en

constructiefouten; de garantieduur wordt geregeld door de

geldende wettelijke voorschriften. Paso voert de reparatie van

de hier gegarandeerde defecte producten kosteloos uit, indien

blijkt dat het defect tijdens normaal gebruik is opgetreden. De

garantie heeft dus geen betrekking op verkeerd gebruikte of

geïnstalleerde producten, producten die mechanisch beschadigd

zijn of beschadigingen hebben opgelopen door vloeistoffen of de

invloed van weersomstandigheden. Producten waarbij een defect

is geconstateerd dienen franco verzend- en retourkosten aan Paso

opgestuurd te worden. Deze garantie omvat geen enkele andere

expliciete of impliciete garantie en dekt geen schade aan personen

of zaken. Voor verdere informatie over de garantie dient contact

opgenomen te worden met de dichtstbijzijnde PASO distributeur.

Belangrijk •Controleer, alvorens het systeem in

bedrijf te stellen, of dit voldoet aan de geldende

voorschriften van het land waarin het wordt

gebruikt. Dit product is in overeenstemming

met de Richtlijnen van de Europese Gemeenschap

waaronder het valt. Een kopie van de Verklaring

van Overeenstemming kan worden aangevraagd op het

volgende adres: [email protected].

Garantía • Este producto está garantizado libre de defectos

en sus materias primas y en su montaje; el periodo de

garantía se rige por las normas vigentes. La Paso reparará

gratuitamente el producto defectuoso aquí garantizado

si el defecto resultará haberse presentado durante el uso

normal; la garantía no ampara pues los productos utilizados

e instalados de manera errónea, dañados mecánicamente,

dañados por líquidos o por agentes atmosféricos. El producto,

que haya resultado defectuoso, deberá ser enviado a la

Paso con portes pagados de envío y de vuelta. Esta garantía

no incluye otras, explícitas o implícitas, y no incluye daños

o accidentes consiguientes a personas o cosas. Contactar

con los distribuidores PASO de la zona para más información

acerca de la garantía.

¡Importante! •Antes de poner en función el

sistema cabe ajustarse a las prescripciones

vigentes en el país donde se utiliza. Este

producto cumple con las Directivas de la

Comunidad Europea correspondientes. Se

puede solicitar una copia de la Declaración de

Conformidad a la dirección [email protected].

MA853

ALGEMENE BESCHRJIVING

De MA853 radiomicrofoon is de ideale aanvulling op de R850

ontvanger (PLL, UHF 144 kanalen).

Functionele kenmerken

• LCD display.

• 144 keuze kanalen (798 ÷ 826.700 MHz).

• Mute-functie.

• Toetsblokkering.

• Indicatie van de batterijstatus.

Genummerde verwijzingen

1. LCD display.

2. Selectietoets parameters.

3. Antenne.

4. Aan-/scroltoets menu.

5. Bus voor microfoonkap.

6. Jack-bus voor batterijlader.

7. Batterijvak.

8. Bevestigingsclip van de zender.

VOORBEREIDING VAN DE ZENDER

Open, na de zender te hebben uitgepakt, het klepje aan

de achterzijde, door de schuif in het midden naar beneden

te trekken en plaats twee batterijen in het vakje (van 1.5V

type AA, standaard of NiMH oplaadbare batterijen); let

op de juiste polariteit (aangegeven op de binnenkant van

het deksel van het batterijvak). Sluit het vak en steek de

jacksteker van de kap in de bus van de zender. Bevestig de

zender aan uw broekriem met behulp van de speciale clip;

de zender kan ook in een jaszakje worden weggeborgen.

Schuif de meegeleverde schuimrubber windbeschermer

over de microfoonkap. Voor een goed verstaanbare stem

moet de windbescherming altijd op de microfoonkap worden

aangebracht. Bevestig de microfoonkap tenslotte met behulp

van de clip aan de kleding van de spreker; de microfoonkap

moet op een afstand van circa 20 cm van de mond van de

spreker worden geplaatst en naar de mond gericht zijn.

Schakel de radiomicrofoon aan door de toets CH/ON enkele

seconden ingedrukt te houden: het LCD display gaat branden

en geeft aan dat de microfoon ingeschakeld is.

PREPARACIÓN DEL TRANSMISOR

Después de sacar el transmisor de la caja, abrir la tapa trasera

tirando de la palanquita central hacia abajo e introducir en

el correspondiente alojamiento dos pilas (de 1.5V tipo AA,

estándar o NiMH recargables) respetando la polaridad

correcta (indicada en la tapa del compartimiento).

Cerrar el alojamiento y enchufar la clavija jack de la cápsula

en la toma correspondiente del transmisor. Enganchar el

transmisor al cinturón utilizando el enganche previsto; en

alternativa, es posible poner el transmisor en un bolsillo

de los vestidos. Encima de la cápsula microfónica poner

la caperuza de esponja suministrada. Para una buena

claridad de la voz, la caperuza antisoplo debe estar siempre

puesta sobre la cápsula microfónica. Por último, enganchar

la cápsula microfónica, con su enganche, al vestido del

locutor; la cápsula microfónica ha de quedar a una distancia

de aproximadamente unos 20 cm de la boca del locutor

y ha de estar dirigida hacia ella. Encender el micrófono

inalámbrico presionando por unos segundos la tecla

CH/ON: el display LCD se ilumina para indicar el efectivo

encendido.

DESCRIPCIÓN GENERAL

El micrófono inalámbrico de bolsillo MA853 es el complemento

ideal del receptor R850 (PLL, UHF 144 canales).

Características funcionales

• Display LCD.

• 144 canales seleccionables (798 ÷ 826.700 MHz).

• Función de muting.

• Bloqueo de teclas.

• Indicación del estado de la batería.

Referencias numeradas

1. Display LCD.

2. Tecla selección parámetros.

3. Antena.

4. Tecla encendido/deslizamiento menú.

5. Toma para cápsula microfónica.

6. Toma jack para cargador de baterías.

7. Espacio batería.

8. Enganche del transmisor.

GEBRUIK

Druk zodra de MA853 ingeschakeld is even op de toets CH/ON

om de parameter te selecteren die u wenst in te stellen:

• Identiﬁcatie van de bedrijfsfrequentie

Voor de identiﬁcatie van de bedrijfsfrequentie kan gekozen

worden tussen:

• Selectie van de frequentie

Kies met behulp van de toets SELECT één van de 144 beschikbare

kanalen (12 frequentiegroepen, elk met 12 kanalen).

• Selectie van het RF uitgangsniveau

De controle van het uitgangsniveau heeft tot doel eventuele

interferenties tot een minimum te beperken: wanneer de

zender zich zeer dicht in de buurt van de ontvanger bevindt

moet het niveau verlaagd worden; is de zender ver uit de buurt

geplaatst, dan moet het niveau verhoogd worden. Voor deze

afstelling moet op de toets CH/ON worden gedrukt net zolang

tot de betreffende pagina verschijnt; met de toets SELECT kan

vervolgens van de drie beschikbare waarden de gewenste

waarde geselecteerd worden:

• LOCK-functie

De zender is voorzien van een blokkeerfunctie van de toets

SELECT; deze functie dient ertoe om te voorkomen dat er

tijdens het gebruik onbedoeld wijzigingen aangebracht worden

in de instellingen. Druk voor het activeren van deze functie net

zolang op CH/ON, totdat de betreffende pagina verschijnt en

selecteer vervolgens LOCK met de toets SELECT.

Noot: wanneer de LOCK functie actief is, is de toets

uitgeschakeld, maar dan kan de toets CH/ON worden gebruikt

om de functies te doorlopen.

Druk om uit de blokkeertoestand te raken één maal op de

toets SELECT, waarna de tekst UNLOCK op het display zal

verschijnen ter bevestiging van de deblokkering.

- AutoScan (op de ontvanger)

Zet beide apparaten aan; druk op de MEMORY-toets van de

ontvanger en houd deze ten minste 1 seconde ingedrukt: de

ontvanger start de automatische zoekfase. Bij deze functie

worden de beschikbare frequenties gezocht voor alle groepen

/kanalen op de hele ontvangstband. Gedurende de scanning

wordt de uitgang uitgeschakeld en op het display verschijnen

de ontvangstfrequenties uitgedrukt in MHz. Zodra de

frequentie van de zender is opgevangen, wordt de zoekfunctie

automatisch gestopt: de frequentie wordt knipperend op

het display getoond. Druk kort op de Memory-toets om de

informatie in het geheugen op te slaan.

PL 0 = 5 dB

PL 1 = 10 dB

PL 2 = 15 dB

USO

Una vez encendido el MA853, presionar brevemente la

tecla CH/ON para seleccionar el parámetro que se desea

• Selección de la frecuencia

Seleccionar, utilizando la tecla SELECT, uno de los 144 canales

disponibles (12 grupos de frecuencia, 12 canales cada uno).

• Selección del nivel de salida RF

El control del nivel de salida tiene la ﬁnalidad de reducir

al mínimo las eventuales interferencias: cuando el

transmisor está muy cerca del receptor, es necesario

reducir el nivel, mientras que cuando está muy lejos es

necesario aumentarlo. Para efectuar esta regulación, es

preciso presionar la tecla CH/ON hasta llegar a la pantalla

correspondiente y, utilizando la tecla SELECT seleccionar

el valor deseado entre los tres disponibles:

• Identiﬁcación de la frecuencia operativa

Para identiﬁcar la frecuencia operativa, es posible seleccionar

una de las siguientes modalidades:

• Función LOCK

El transmisor tiene una función de bloqueo de la tecla SELECT,

de utilidad para evitar que se modiﬁquen involuntariamente

las conﬁguraciones durante el uso. Para activar esta función,

presionar la tecla CH/ON hasta llegar a la correspondiente

pantalla y con la tecla SELECT seleccionar LOCK.

Nota: cuando la función LOCK está activa, la tecla está

desactivada pero es posible utilizar la tecla CH/ON para

recorrer las funciones. Para salir de la condición de bloqueo,

presionar una vez la tecla SELECT y el display presentará

la palabra UNLOCK para indicar que se ha producido el

desbloqueo.

- Auto Scan (en el receptor)

Encender ambos aparatos; presionar y mantener pulsada la

tecla MEMORY del receptor durante por lo menos 1 segundo:

comienza la fase de búsqueda automática. Esta función busca

las frecuencias disponibles para cada grupo/canal en la entera

banda de recepción. Durante la búsqueda, la salida está

enmudecida y el display indica las frecuencias de recepción

expresadas en MHz. Una vez enganchada la frecuencia del

transmisor, la búsqueda es parada automáticamente: la

frecuencia parpadea en el display. Presionar brevemente la

tecla MEMORY para guardar la información en la memoria.

- Selección manual (en el receptor)

Si se desea seleccionar manualmente la frecuencia, presionar

una vez la tecla MENU: parpadea la palabra GROUP y se

podrá, utilizando las teclas ﬂecha, seleccionar uno de los

12 grupos preconfigurados. Para guardar la selección,

presionar MEMORY. Pasar a la selección del canal especíﬁco,

presionando 2 veces la tecla MENU: la palabra CHANNEL

parpadea a la espera de la selección. Presionar de nuevo

MEMORY para terminar el proceso.

- Handmatige selectie (op de ontvanger)

Druk voor een handmatige selectie van de frequentie één keer

op de MENU-toets. De tekst GROUP gaat knipperen en nu kan

met behulp van de pijltjestoetsen één van de 12 vooringestelde

groepen worden geselecteerd. Druk op MEMORY om de keuze

in het geheugen op de slaan. Kies nu het gewenste kanaal door

2 maal op de MENU-toets te drukken: de tekst CHANNEL gaat

knipperen in afwachting van de keuze. Druk opnieuw op MEMORY

voor het beëindigen van de procedure.

MA853

- Handmatige selectie (op de ontvanger)

Zet, na eerst op het display van de ontvanger goed te hebben

gekeken op welke groep en frequentie de ontvanger is

ingesteld, de zender aan en druk op de toets CH/ON voor het

selecteren van de te wijzigen parameters. Kies de juiste groep

of het juiste kanaal met behulp van de toets SELECT.

• MUTE-functie

Houd de toets SELECT enkele seconden ingedrukt; de zender

wordt uitgeschakeld; druk voor het desactiveren van deze

functie opnieuw op deze toets.

• Vervangen van de batterij

Deze radiomicrofoon kan met gewone en met oplaadbare

batterijen worden gebruikt. Als de zender gedurende langere

tijd niet gebruikt wordt, is het een goede gewoonte de

batterijen uit het vak te halen: zo wordt voorkomen dat de

batterijen gaan oxideren of zuur lekken.

SUGGESTIES

Hieronder geven we een aantal suggesties voor een optimaal

gebruik van dit radiomicrofoonsysteem:

1. Controleer altijd of de batterij in de zender nog goed

werkt.

2. Houd het squelchniveau van de ontvanger altijd zo

laag mogelijk, voor zover de omstandigheden van

radiofrequentiestoringen binnen het gebied waar de

ontvanger is geplaatst dit toelaten.

3. Voer een verkenning uit met de zender in het ontvangstgebied

om na te gaan of er geen ‘gaten’ zijn in de ontvangst; zoek

indien nodig uit hoe de antennes van de ontvanger het beste

gericht kunnen worden en stel de ontvanger in een betere

ontvangstzone op.

4. Veriﬁeer tijdens de in punt 3 genoemde inspectie ook of er

geen sprake is van akoestische terugkoppeling (Larseneffect).

Het is raadzaam om voor het elimineren van dit verschijnsel

één of meer van de volgende methodes toe te passen:

• richt de luidsprekers op een andere wijze;

• zorg voor een grotere afstand tussen het gebied

waarin de zender wordt gebruikt en de dichtstbijzijnde

luidsprekers;

- Selección manual (en el transmisor)

Después de haber observado detenidamente, en el display del

receptor, el grupo y la frecuencia conﬁgurados, seguidamente

encender el transmisor y presionar la tecla CH/ON para

seleccionar los parámetros a modiﬁcar. Utilizando la tecla

SELECT, seleccionar el grupo/canal adecuado.

• Función MUTING

Presionar la tecla SELECT por unos segundos, el transmisor

se enmudece; para desactivar esta función, presionar de

nuevo la tecla.

• Sustitución de la pila

Este micrófono inalámbrico se puede utilizar tanto con baterías

normales como con baterías recargables.

Si se prevé no utilizar el transmisor por un largo plazo, es

buena norma quitar las pilas de su alojamiento a ﬁn de evitar

eventuales oxidaciones o fugas de ácido de la propia

SUGERENCIAS

A continuación damos unas sugerencias para poder utilizar,

con plena satisfacción, el sistema radiomicrofónico:

1. Mantener siempre bajo control la eﬁciencia de la pila puesta

en el transmisor.

2. Mantener siempre al nivel más bajo posible el squelch,

compatiblemente con las condiciones de las interferencias

de frecuencia radio presentes en la zona donde se

encuentra el receptor.

3. Efectuar una exploración con el transmisor en la zona que

interesa a ﬁn de comprobar que no haya “agujeros” de

recepción; eventualmente, buscar la mejor orientación de

las antenas del receptor y colocarlo en el mejor sitio para

la recepción.

4. Durante la exploración indicada en el punto 3, comprobar

también la eventual presencia de retroacción acústica

(efecto Larsen). Para eliminar este fenómeno se aconseja

utilizar uno o varios de los métodos siguientes:

• orientar de manera distinta los difusores acústicos;

• aumentar la distancia entre la zona de uso del transmisor

y los difusores más próximos;

• reducir el nivel de volumen de la instalación de

difusión.

Technische gegevens Datos técnicos MA853

Type microfoon Tipo de micrófono Elektret - Electret

Aantal kanalen Número de canales 144

Draagfrequentie Frecuencia portadora 798 ÷ 826.700 MHz (UHF)

Type modulatie Tipo de modulación FM (F3E)

Frequentiestabiliteit Estabilidad de frecuencia ±0.005%

Frequentieresponsie Respuesta en frecuencia 50 ÷ 15.000 Hz (±3 dB)

Voeding Alimentación AA (x 2) of NiMH oplaadbare batterijen

pilas AA (x 2) o recargables NiMH

Afmetingen (B x H x D) Medidas (L x A x P) 70 x 97.5 x 23 mm

Gewicht (zonder batterij) Peso (sin batería) 90 g

UHF WIRELESS MICROPHONE WITH ALERT SIGN

Area COUNTRIES ISO 3166 ERC 70-03 - March 2008

EU Austria AT Implemented

EU Belgium BE Implemented

EFTA Bosnia and Herzegowina BA Implemented

EU Bulgaria BG Implemented

EFTA Croatia HR Implemented

EU Cyprus CY Implemented

EU Czech Republic CZ Implemented

EU Denmark DK Limited

EU Estonia EE Implemented

EU Finland FI Limited

EU France FR Limited

EU Germany DE Limited

EU Greece GR Implemented

EU Hungary HU Implemented

EFTA Iceland IS Implemented

EU Ireland IE Implemented

EU Italy IT Limited

EU Latvia LV Not implemented

EFTA Liechtenstein LI Implemented

EU Lithuania LT Implemented

EU Luxemburg LU Implemented

EFTA Macedonia MK Implemeted

EU Malta MT Limited

EU Netherlands NL Implemented

EFTA Norway NO Limited

EU Poland PL Implemented

EU Portugal PT Implemented

EU Romania RO Not implemented

EFTA Russian Federation RU Limited

EFTA Serbia and Montenegro CS Implemented

EU Slovakia SK Implemented

EU Slovenia SI Implemented

EU Spain ES Not implemented

EU Sweden SE Implemented

EFTA Switzerland CH Implemented

EFTA Turkey TR Implemented

EU United Kingdom GB Implemented

MA853

GROUP 7 GROUP 8 GROUP 9 GROUP 10 GROUP 11 GROUP 12

CH 1 799.325 799.525 799.725 799.925 800.125 800.325

CH 2 801.725 801.925 802.125 802.325 802.525 802.725

CH 3 804.125 804.325 804.525 804.725 804.925 805.125

CH 4 806.525 806.725 806.925 807.125 807.325 807.525

CH 5 808.925 809.125 809.325 809.525 809.725 809.925

CH 6 811.325 811.525 811.725 811.925 812.125 812.325

CH 7 813.725 813.925 814.125 814.325 814.525 814.725

CH 8 816.125 816.325 816.525 816.725 816.925 817.125

CH 9 818.525 818.725 818.925 819.125 819.325 819.525

CH 10 820.925 821.125 821.325 821.525 821.725 821.925

CH 11 823.325 823.525 823.725 823.925 824.125 824.325

CH 12 825.725 825.925 826.125 826.325 826.525 826.725

GROUP 1 GROUP 2 GROUP 3 GROUP 4 GROUP 5 GROUP 6

CH 1 798.125 798.325 798.525 798.725 798.925 799.125

CH 2 800.525 800.725 800.925 801.125 801.325 801.525

CH 3 802.925 803.125 803.325 803.525 803.725 803.925

CH 4 805.325 805.525 805.725 805.925 806.125 806.325

CH 5 807.725 807.925 808.125 808.325 808.525 808.725

CH 6 810.125 810.325 810.525 810.725 810.925 811.125

CH 7 812.525 812.725 812.925 813.125 813.325 813.525

CH 8 814.925 815.125 815.325 815.525 815.725 815.925

CH 9 817.325 817.525 817.725 817.925 818.125 818.325

CH 10 819.725 819.925 820.125 820.325 820.525 820.725

CH 11 822.125 822.325 822.525 822.725 822.925 823.125

CH 12 824.525 824.725 824.925 825.125 825.325 825.525

• FREQUENCY RANGE TABLE (F7 = 798.000 ÷ 826.700 MHz) •

Group 1-1 798.125

Group 2-2 800.725

Group 3-4 805.725

Group 5-8 815.725

Group 8-6 811.525

Group 2-1 798.325

Group 2-5 807.925

Group 5-1 798.925

Group 7-1 799.325

Group 12-2 802.725

Nota:

1. I valori sottolineati devono essere selezionati manualmente

con l’aiuto dei tasti UP e DOWN.

2. I seguenti canali possono essere usati simultaneamente

senza alcuna interferenza.

Note:

1. The underlined values should be selected manually by

adjusting UP/DOWN key.

2. The following channels can be used simultaneously

without any interference.

Note:

1. Les valeurs souligné doivent être sélectionnés

manuellement avec l’aide des touches UP/DOWN.

2. Les canaux suivants peuvent être utilisés simultanément

sans aucune interférence.

Merke:

1. Die unterstrichenen Werte sollten, mit der Hilfe der UP/DOWN

Tasten, manuell ausgesucht werden.

2. Die folgenden Kanäle können, ohne jede Interferenz,

gleichzeitig benutzt werden.

Opmerking:

1. De onderstreepte waardes moeten handmatig, met behulp

van de toetsen UP en DOWN, uitgekozen worden.

2. De volgende kanalen kunnen tegelijkertijd zonder interferentie

gebruikt worden.

Nota:

1. Los valores subrayados deben ser seleccionados manualmente

con la ayuda de las teclas UP/DOWN.

2. Los siguientes canales pueden utilizarse simultáneamente sin

ninguna interferencias.

Via Mecenate, 90 - 20138 MILANO - ITALIA

TEL. +39-02-580 77 1 (15 linee r.a.) • FAX +39-02-580 77 277

http://www.paso.it

UDT - 10/06 - 11/644

SOUND SYSTEM

Istruzioni per l’uso • Instructions for use • Manuel d’utilisation • Gebrauchsanleitung • Gebruiksaanwijzing • Instrucciones de uso

Ricevitore

Receiver

Récepteur

Empfänger

Ontvanger

Receptor

Italiano •Nel ringraziarVi per aver scelto un prodotto PASO, vogliamo ricordarVi che la nostra azienda opera

con sistema di qualità certiﬁcato. Tutti i nostri prodotti vengono pertanto controllati in ogni fase della produzione

per garantirVi la piena soddisfazione del Vostro acquisto. Per ogni evenienza la garanzia coprirà, nel periodo di

validità, eventuali difetti di fabbricazione. Vi raccomandiamo di leggere attentamente le seguenti istruzioni d’uso

per sfruttare appieno le prestazioni offerte da questo prodotto e per evitare eventuali problemi.

R850
