PCE Health and Fitness PCE-DFG N 2 User manual

PCE-DFG N Series Kraftmesser ǀ Digital Force Gauge
Bedienungsanleitung
User Manual
User manuals in various languages (français,
italiano, español, português, nederlands, türk, polski,
русский, 中文) can be downloaded here:
www.pce-instruments.com
Letzte Änderung / last change: 28 May 2018
V 1.0
Deutsch
English

© PCE Instruments
Deutsch
Inhaltsverzeichnis
1Sicherheitsinformationen..................................................................... 1
2Spezifikationen...................................................................................... 2
2.1 Technische Spezifikationen .............................................................................................. 2
2.2 Lieferumfang .................................................................................................................... 3
2.3 Zubehör ........................................................................................................................... 3
3Systembeschreibung............................................................................ 4
3.1 Gerät ................................................................................................................................ 4
3.2 Anschlüsse ....................................................................................................................... 4
3.3 Display ............................................................................................................................. 5
3.4 Funktionstasten ................................................................................................................ 6
4Vorbereitung.......................................................................................... 6
4.1 Stromversorgung .............................................................................................................. 6
4.2 Einstellungen ................................................................................................................... 7
5Betrieb..................................................................................................11
5.1 Messen ...........................................................................................................................11

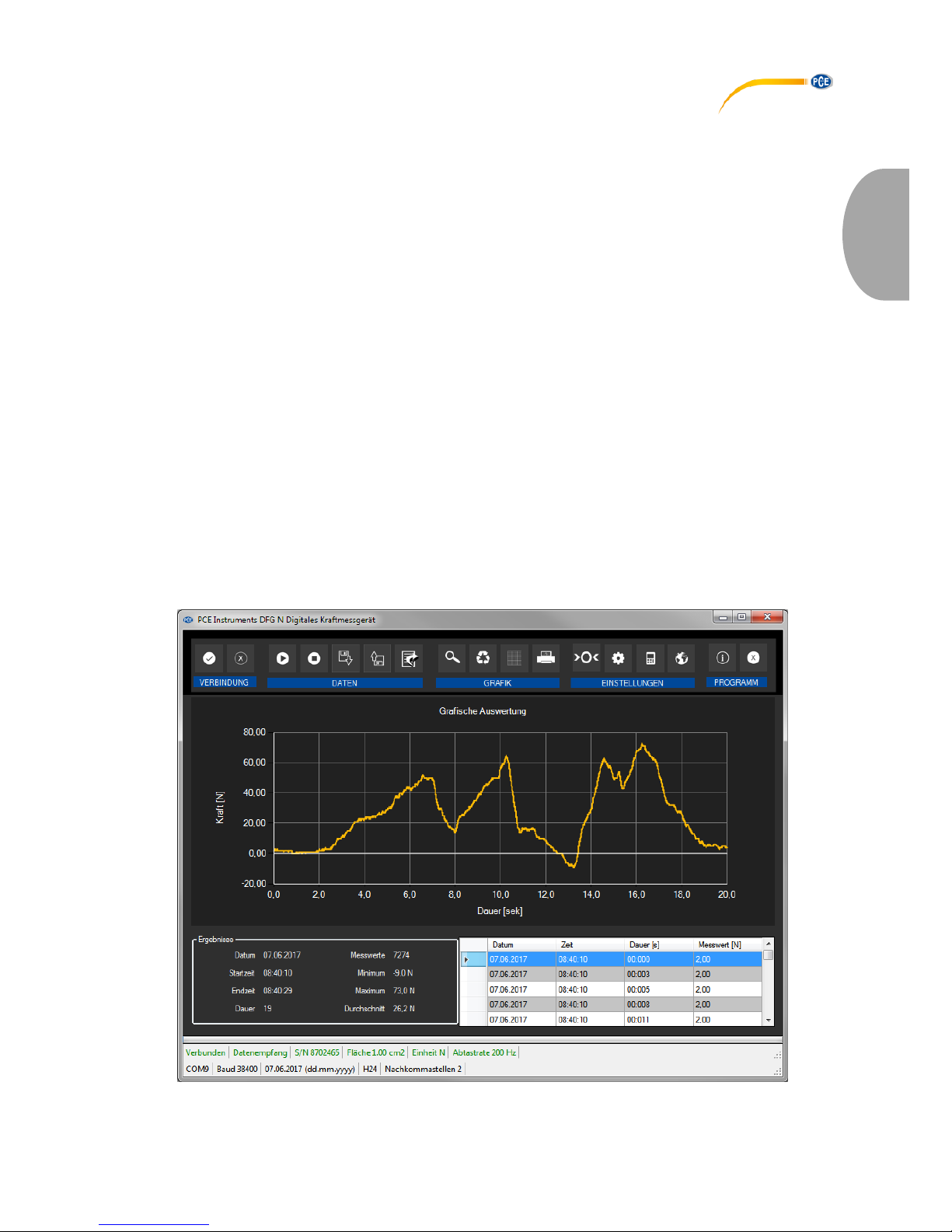

6Software...............................................................................................12
6.1 Voraussetzungen ............................................................................................................12
6.2 Installation .......................................................................................................................12
6.3 Beschreibung der Oberfläche ..........................................................................................12
6.4 Bedeutung der einzelnen Symbole der Symbolleiste: ......................................................13
6.5 Vorbereitung der Messung ..............................................................................................14
6.6 Durchführung der Messung ............................................................................................17
6.7 Nach der Messung - Auswertung ....................................................................................18
6.8 Alarme ............................................................................................................................21
7Instandhaltung ....................................................................................21
7.1 Lagerung .........................................................................................................................21
8Garantie................................................................................................22
9Entsorgung..........................................................................................22

© PCE Instruments
English
Contents
1Safety notes.........................................................................................23
2Specifications......................................................................................24
2.1 Technical specifications ..................................................................................................24
2.2 Delivery contents .............................................................................................................25
2.3 Optional accessories .......................................................................................................25
3System description.............................................................................26
3.1 Device .............................................................................................................................26
3.2 Interfaces ........................................................................................................................26
3.3 Display ............................................................................................................................27
3.4 Function keys ..................................................................................................................28
4Getting started.....................................................................................28
4.1 Power supply ..................................................................................................................28
4.2 Settings ...........................................................................................................................29
5Operation .............................................................................................33
5.1 Measurement ..................................................................................................................33
6Software...............................................................................................34
6.1 Requirements ..................................................................................................................34
6.2 Screen description ..........................................................................................................35
6.3 Meaning of the individual icons on the tool bar ................................................................36
6.4 Preparing the measurement ............................................................................................37
6.5 Make a measurement ......................................................................................................40
6.6 After the measurement - evaluation .................................................................................41
7Maintenance ........................................................................................44
7.1 Storage ...........................................................................................................................44
8Warranty............................................................................................... 45
9Disposal ...............................................................................................45

© PCE Instruments
1
Deutsch
1 Sicherheitsinformationen
Bitte lesen Sie dieses Benutzer-Handbuch sorgfältig und vollständig, bevor Sie das Gerät zum
ersten Mal in Betrieb nehmen. Die Benutzung des Gerätes darf nur durch sorgfältig geschultes
Personal erfolgen. Schäden, die durch Nichtbeachtung der Hinweise in der Bedienungsanleitung
entstehen, entbehren jeder Haftung.
• Dieses Messgerät darf nur in der in dieser Bedienungsanleitung beschriebenen Art und
Weise verwendet werden. Wird das Messgerät anderweitig eingesetzt, kann es zu
gefährlichen Situationen kommen.
• Verwenden Sie das Messgerät nur, wenn die Umgebungsbedingungen (Temperatur,
Luftfeuchte, …) innerhalb der in den Spezifikationen angegebenen Grenzwerte liegen.
Setzen Sie das Gerät keinen extremen Temperaturen, direkter Sonneneinstrahlung,
extremer Luftfeuchtigkeit oder Nässe aus.
• Das Öffnen des Gerätegehäuses darf nur von Fachpersonal der PCE Deutschland
GmbH vorgenommen werden
• Benutzen Sie das Messgerät nie mit nassen Händen.
• Es dürfen keine technischen Veränderungen am Gerät vorgenommen werden.
• Das Gerät sollte nur mit einem feuchten Tuch gereinigt werden. Verwenden Sie keine
Scheuermittel oder lösungsmittelhaltige Reinigungsmittel!
• Das Gerät darf nur mit dem von PCE Deutschland angebotenen Zubehör oder
gleichwertigem Ersatz verwendet werden.
• Überprüfen Sie das Gehäuse des Messgerätes vor jedem Einsatz auf sichtbare
Beschädigungen. Sollte eine sichtbare Beschädigung auftreten, darf das Gerät nicht
eingesetzt werden.
• Das Messgerät darf nicht in einer explosionsfähigen Atmosphäre eingesetzt werden.
• ACHTUNG: Für Schlagtests sollte der maximal messbare Wert des Kraftmessgerätes
doppelt so hoch sein wie die einwirkende Stoßlast.
• Tragen Sie bei einem Schlagtest unbedingt eine Maske und Schutzhandschuhe, um
Verletzungen zu vermeiden.
• Verwenden Sie die Befestigung nicht, wenn diese verbogen oder beschädigt ist. Ein
Herunterfallen kann zu Verletzungen führen.
• Dieses Gerät misst nur Zug- und Druckkräfte. Der Prüfkopf darf nicht gebogen oder
gedreht werden.
• Durch Überlasten, eine zu hohe Stoßkraft und eine andere Krafteinwirkung als Zug-
und Druckkraft kann der Sensor beschädigt werden.
• Bedienen Sie die Tasten nicht mit spitzen Gegenständen.
• Halten Sie das Kraftmessgerät fern von Wasser, Öl und anderen Flüssigkeiten.
• Lagern Sie das Messgerät kühl und trocken. Wählen Sie einen Ort, an dem keine
Vibrationen auftreten.
• Verkabeln Sie die Ports wie in dieser Anleitung beschrieben. Eine Missachtung der
Hinweise kann zu Schaltfehlern oder Störungen Ihres Computers führen.
• Stellen Sie sicher, dass das Netzteil fest in der Steckdose sitzt, da sonst Kurzschlüsse
und somit Stromschläge oder Feuer drohen.
• Entfernen Sie das Netzteil umgehend, wenn der Akku voll geladen ist, da es sonst zu
Überhitzung, Feuer oder Unfällen kommen kann.
• Wenn die Sicherheitshinweise nicht beachtet werden, kann es zur Beschädigung des
Gerätes und zu Verletzungen des Bedieners kommen.
Für Druckfehler und inhaltliche Irrtümer in dieser Anleitung übernehmen wir keine Haftung.
Wir weisen ausdrücklich auf unsere allgemeinen Gewährleistungsbedingungen hin, die Sie in
unseren Allgemeinen Geschäftsbedingungen finden.

© PCE Instruments
2
Deutsch
Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH. Die Kontaktdaten finden Sie am
Ende dieser Anleitung.
Sicherheitssymbole
Sicherheitsrelevante Hinweise, deren Nichtbeachtung zu Schäden am Gerät oder zu
Verletzungen führen kann, sind zusätzlich mit einem Sicherheitssymbol gekennzeichnet.
Symbol
Bezeichnung / Beschreibung
Allgemeines Warnzeichen
Nichtbeachtung kann zu Verletzungen und/oder Schäden am Gerät führen.
Warnung vor elektrischer Spannung
Nichtbeachtung kann zu Stromschlägen führen.
2 Spezifikationen
2.1 Technische Spezifikationen
Kraftmessgerät mit interner Kraftmesszelle
Spezifikation
Erläuterung
Modell
PCE-DFG
N 2
PCE-DFG
N 5
PCE-DFG
N 10
PCE-DFG
N 20
PCE-DFG
N 200
PCE-DFG
N 500
Messbereich
0 … 2 N
0 … 5 N
0 … 10 N
0 … 20 N
0…200 N
0…500 N
Auflösung
0,001 N
0,001 N
0,005 N
0,01 N
0,1 N
0,1 N
Maße
200 x 97 x 42 mm
Gewicht
ca. 540g
Kraftmessgerät mit externer Kraftmesszelle
Spezifikation
Erläuterung
Modell
PCE-DFG N
1K
PCE-DFG N
2,5K
PCE-DFG N
5K
PCE-DFG N
10K
Messbereich
0 … 1.000 N
0 … 2.500 N
0…5.000 N
0…10.000 N
Auflösung
0,5 N
1 N
1 N
0,005 kN
Maße Zelle
76,2 x 50,8 x
20,6 mm
76,2 x 50,8 x
20,6 mm
76,2 x 50,8 x
20,6 mm
76,2 x 50,8 x
27,0 mm
Gewinde Zelle
M10 x 1,5
M12 x 1,75
M12 x 1,75
M12 x 1,75
Schutzklasse
Zelle
IP 67
Maße Gerät
162 x 82 x 41 mm
Gewicht Gerät
325 g
Weitere Versionen auf Anfrage

© PCE Instruments
3
Deutsch
Allgemeine technische Daten
Spezifikation
Erläuterung
Genauigkeit
0,1 % F.S.
Maßeinheiten
N, kg, lb, KPa
Display
2,8“ TFT Grafikdisplay
Alarmmodi
Innerhalb, Außerhalb, Riss, Abschalten
Abtastrate
6 … 1600 Hz Gerät
6…800 Hz Software
Speicher
100 Messungen
Akku
Ni-Hi Akku
6V, 1600 mAh
10 Stunden Laufzeit
Ladeadapter
12 VDC 1 A;
Ausgänge
Kommunikation über USB
Ausgangsport 12 V, 50 mA
Umgebung
-10 … +50 °C; 5 … 95 % r. F. nicht kondensierend
Schutzklasse
IP 54
2.2 Lieferumfang
Variante mit interner Zelle:
Variante mit externer Zelle:
1 x Kraftmessgerät PCE-DFG N
5 x Prüfkopfadapter (Spitzkopf, Kerbkopf,
Meißelkopf, Flachkopf, Haken)
1 x Verlängerungsstange inkl. Adapter
1 x Koffer
1 x USB-Kabel
1 x Ladegerät
1 x PC- Software
1 x Bedienungsanleitung
1 x Kalibrierzertifikat
1 x Kraftmessgerät PCE-DFG N
1 x Kraftmesszelle
2 x Ringschraube
1 x Koffer Messgerät
1 x Koffer Kraftmesszelle
1 x USB-Kabel
1 x Ladegerät
1 x PC-Software
1 x Bedienungsanleitung
1 x Kalibrierzertifikat
2.3 Zubehör
PCE-C-S-1000N-C3 Lastzelle 1.000 N M10
PCE-C-S-2500N-C3 Lastzelle 2.500 N M12
PCE-C-S-5000N-C3 Lastzelle 5.000 N M12
PCE-C-S-10000N-C3 Lastzelle 10.000 N M12
PCE-C-A-1000N-EB Ringschraube M10 1.000 N (Set: 2 Stück)
PCE-C-A-2500N-EB Ringschraube M12 2.500 N (Set: 2 Stück)
PCE-C-A-5000N-EB Ringschraube M12 5.000 N (Set: 2 Stück)
PCE-C-A-10000N-EB Ringschraube M12 10.000 N (Set: 2 Stück)
PCE-C-A-1000N-RE Ringschraube mit Gelenkkopf M10 1.000 N (Set: 2 Stück)
PCE-C-A-10000N-RE Ringschraube mit Gelenkkopf M12 10.000 N (Set: 2 Stück)
PCE-C-A-1000N-HB Hakenschraube M10 1.000 N (Set: 2 Stück)
PCE-C-A-2500N-HB Hakenschraube M12 2.500 N (Set: 2 Stück)
PCE-C-A-5000N-HB Hakenschraube M12 5.000 N (Set: 2 Stück)
PCE-C-A-10000N-HB Hakenschraube M12 10.000 N (Set: 2 Stück)
CAL-PCE-DFG N Kalibrierzertifikat
Weiteres Zubehör auf Anfrage

© PCE Instruments
4
Deutsch
3 Systembeschreibung
3.1 Gerät
Version mit interner Kraftmeszelle
1 Messwelle
6 Spitzkopfadapter
2 Display
7 Hakenadapter
3 Tastatur
8 Kerbkopfadapter
4 Verlängerungsstange
9 Flachkopfadapter
5 Meißelkopfadapter
10 Adapter Verlängerungsstange
3.2 Anschlüsse
1Ein-/Ausgangsschnittstelle
2USB-Anschluss
3 Ladeanschluss

© PCE Instruments
5
Deutsch

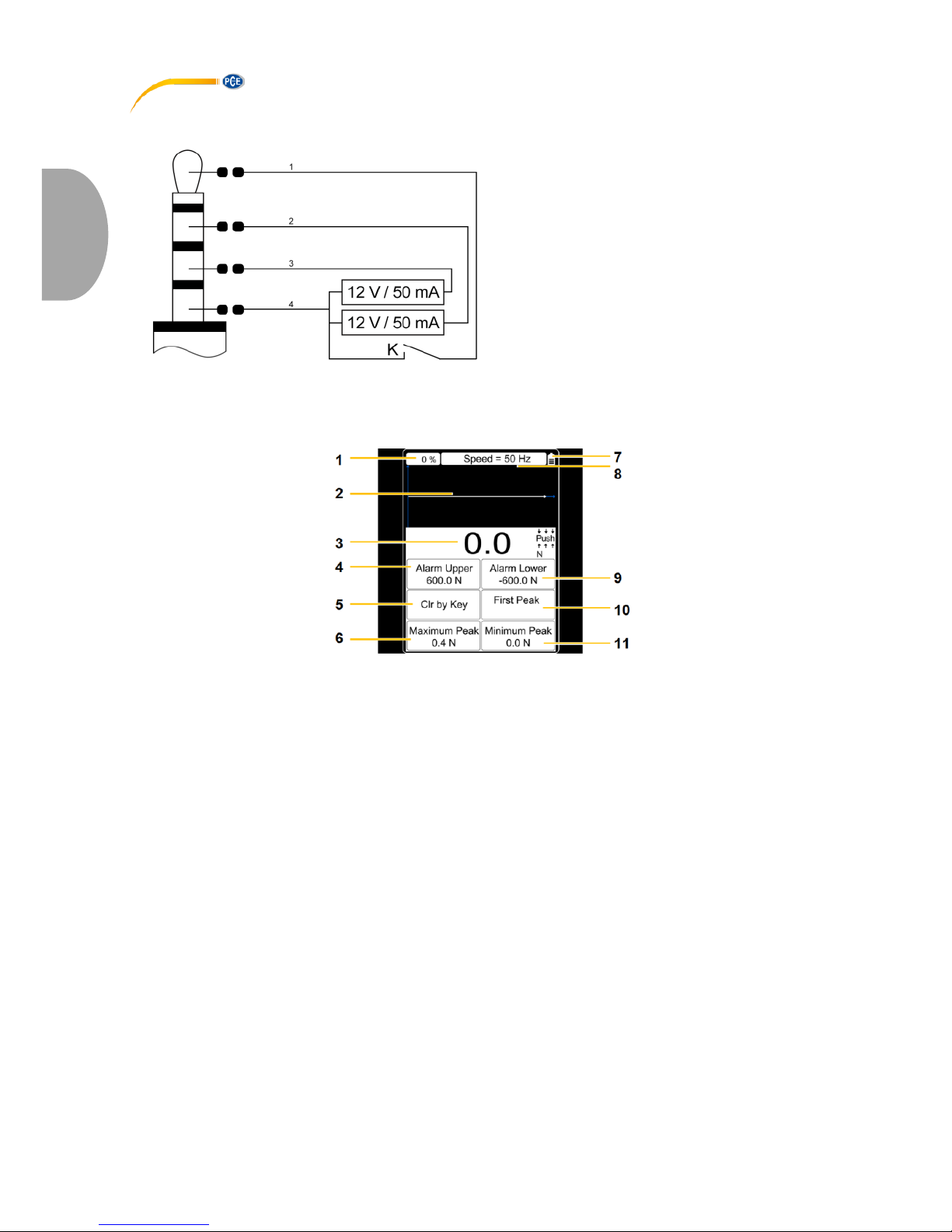

Schaltplan Ausgangsport
1Schalter externer Eingang/Ausgang
2Ausgang Untergrenze
3Ausgang Obergrenze
4Masse
3.3 Display
Im Messmodus
1 Auslastung Speicher
7 Batterieanzeige
2 Messkurve
8 eingestellte Abtastrate
3 Kraftanzeige
9 unterer Alamwert
4 oberer Alarmwert
10 erster Peak
5 Löschbedienung
11 minimaler Peak
6 maximaler Peak

© PCE Instruments
6
Deutsch

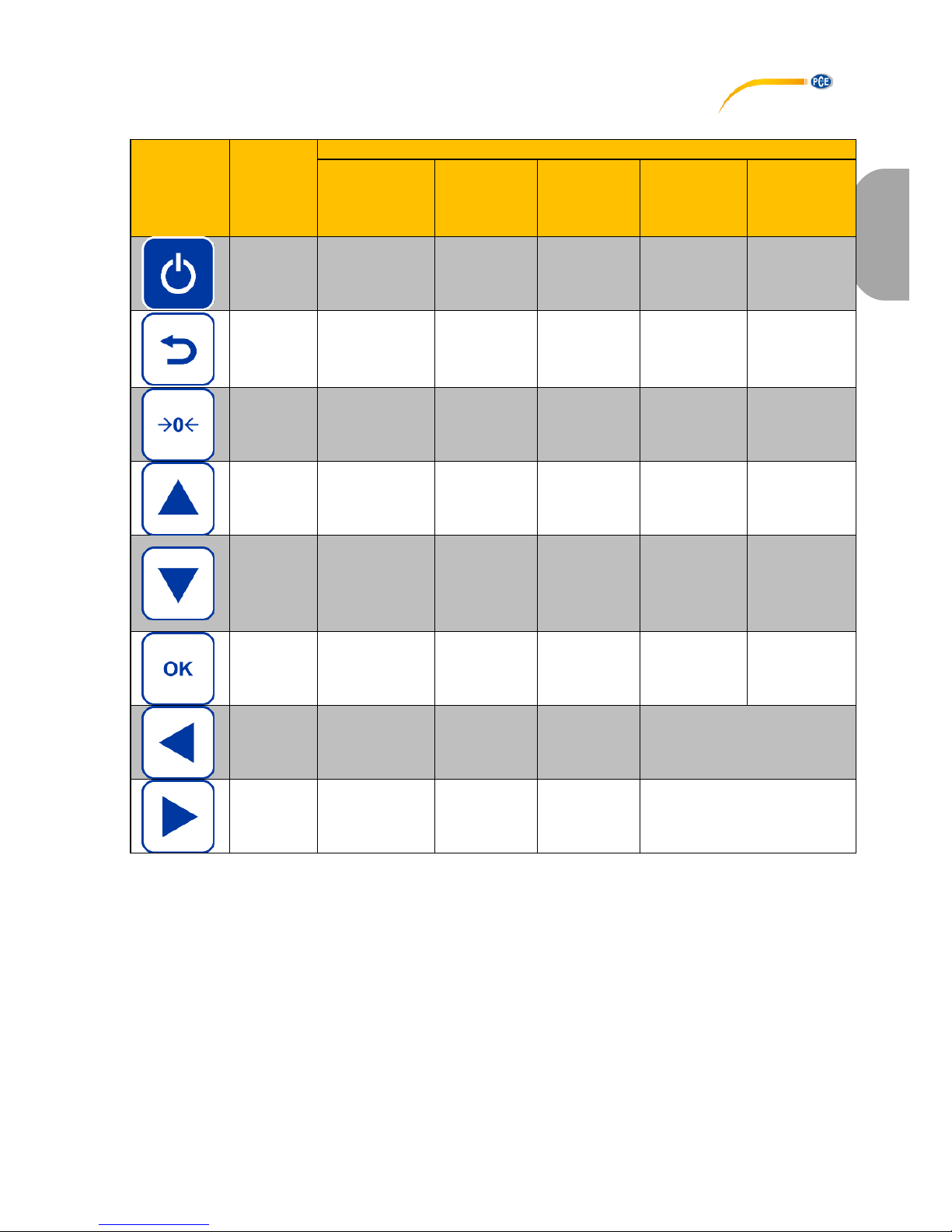

3.4 Funktionstasten
Taste
Bezeich
-nung
Funktion
Einzelmess
-modus
Aufnahm
e-modus
Online-
Messmo-
dus
Speicher-
und
Abfrage-
modus
Menü-
modus
Ein /
Aus
Ausschalten
-
Ausschal-
ten
-
-
Zurück
-
Aufnah-
memodus
verlassen
-
Beenden
Parameter-
einstellung
verlassen /
Beenden
Null
Nullstellung
-
Nullstel-
lung
-
-
Auf
-
-
-
Auf
Auf
Ab
Speicher-
und
Abfragemo-
dus
aktivieren
-
-
Wechseln
ins obere
Fenster
Ab
OK
Parameter-
einstellung
öffnen
Aufnahme
beenden
-
Bericht und
Messwert
anzeigen
Parameter-
einstellung
bestätigen
Links
Kurvenauf-
nahme
beginnen
-
Kurven-
aufnahme
beginnen
Blinkende Zahl um eine
Stelle nach links
verschieben
Rechts
Spitzenwert
löschen
-
Spitzen-
wert
löschen
Blinkende Zahl um eine
Stelle nach rechts
verschieben
4 Vorbereitung
4.1 Stromversorgung
Das PCE-DFG N ist mit einem 1600 mAh 6 V Ni-Hi Akku ausgestattet, der nur mit dem
mitgelieferten Netzteil aufgeladen werden sollte.
Das Aufladen kann 8 bis 10 Stunden dauern und sollte nur dann erfolgen, wenn der Akku komplett
leer ist. Zu häufiges oder zu langes Laden beeinträchtigt die Lebensdauer der Batterie.
Bei voller Ladung beträgt die Laufzeit bis zu 10 Stunden. Das Gerät ist auch während des
Ladevorgangs funktionsfähig. Die Batterie kann ca. 500-mal aufgeladen werden.

© PCE Instruments
7
Deutsch
4.2 Einstellungen
Wenn Sie sich im Messmodus befinden, drücken Sie die OK-Taste, um zur Einstellansicht zu
gelangen. Diese ist in 2 Seiten aufgeteilt:

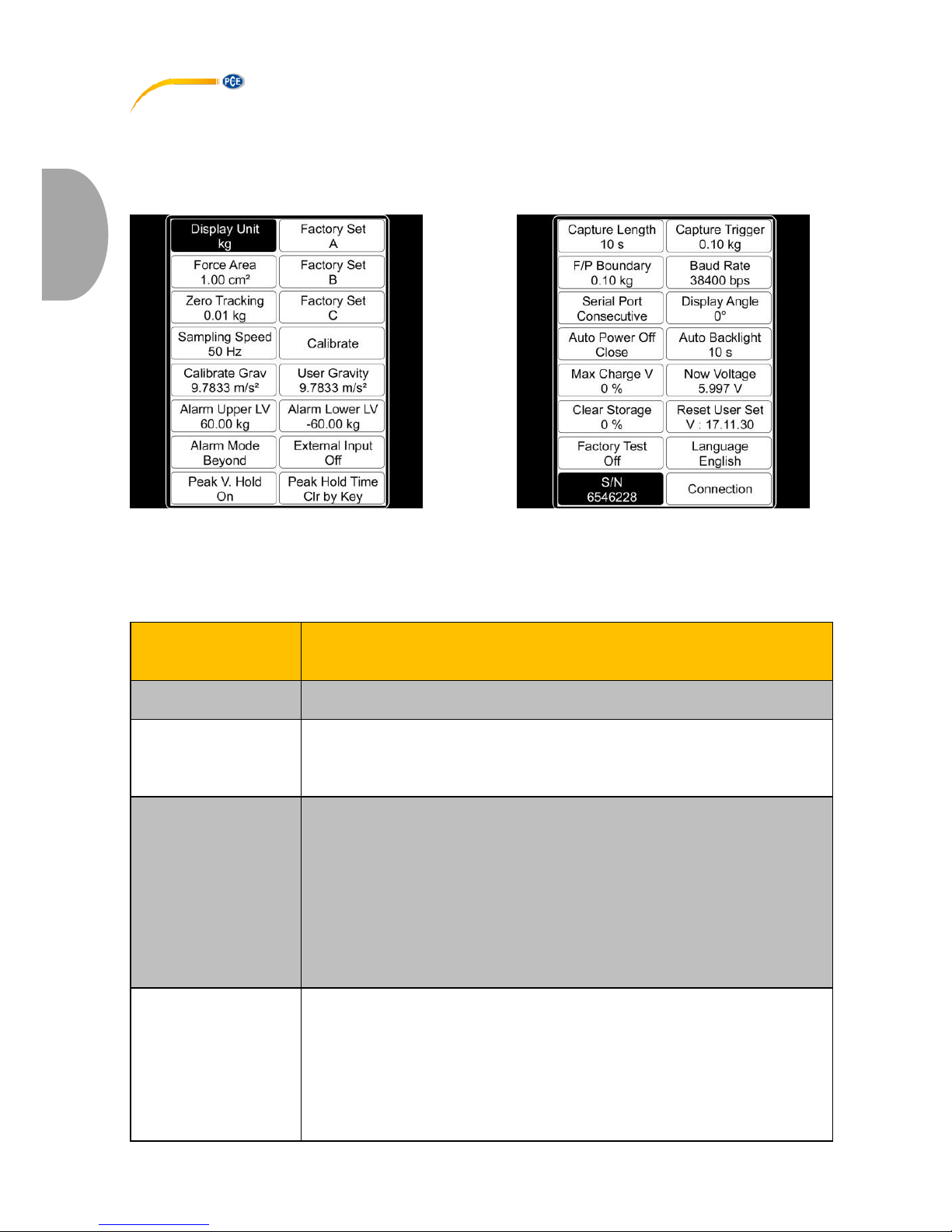

Seite 1 Seite 2
Um Einstellungen anzupassen müssen Sie den Menüpunkt mit den Pfeil-Tasten auswählen und
mit der OK-Taste bestätigen. Die Werte können dann mit den Pfeil-Tasten geändert werden.
Drücken Sie die „OK“-Taste um die Einstellungen zu bestätigen oder „Zurück“-Taste um die
Eingabe abzubrechen.
Funktion
Erläuterung Seite 1
Einheit
Display Unit
Die Anzeigeeinheit kann zwischen vier verschiedenen Möglichkeiten
ausgewählt werden: „N“, „kg“, „lb“ und „KPa“
Kraftfläche
Force Area
Die Kraftfläche kann in einem Bereich von 0,01 cm2 bis 999,99 cm2
eingestellt werden und wird mit in die Berechnung einbezogen, wenn
die Anzeigeeinheit „kPA“ ausgewählt wurde (wichtig für
Genauigkeit).
0 Obergrenze
Zero Tracking
Bei der Nullpunktnachführung gibt es folgende
Einstellungsmöglichkeiten:
„Aus“, „0,1 N“, „0,2 N“, „0,3 N“, „0,4 N“, „0,5 N“
Vor der Nullpunktstabilisierung werden Werte, die unter dem hier
eingestellten Wert liegen, automatisch aussortiert. Wenn sich das
Messergebnis stabilisiert hat, liegt die Abtastrate bei 1 x pro
Sekunde. Abweichungen vom Messwert, die unter dem eingestellten
Wert liegen, werden automatisch aussortiert, um die angezeigten
Werte beizubehalten.
Abtastrate
Sampling Speed
Hier wird eingestellt, wie viele Messungen pro Sekunde das Gerät
vornimmt. Es kann ein Wert zwischen 6 und 1600 Hz eingestellt
werden.
Hinweis: Je höher die Abtastrate, desto geringer ist die Genauigkeit.
Höhere Abtastraten sind für dynamische Messungen geeignet,
während geringere Abtastraten für statische und langsame
Messungen geeignet sind.

© PCE Instruments
8
Deutsch
G-Kalibrierung
Calibrate Grav
Hier wird die Gravitation am Kalibrierungsort eingegeben.
Oberer Alarm
Alarm Upper
Der obere Alarm ist in zwischen +/- 9999.9 einstellbar.
Alarm Modus
Alarm Mode
Beim Alarm Modus kann zwischen “Außerhalb“, “Innerhalb“, “Riss“
und “Aus“ ausgewählt werden.
Wenn „Innerhalb“ oder „Außerhalb“ ausgewählt ist, werden im
Display Informationen zum Alarm angezeigt.
Wenn „Riss“ ausgewählt ist, werden „Oberer Alarm“ und „Unterer
Alarm“ automatisch auf „Riss Alarm“ und „Riss Stop of Peak“
umgestellt. Stellen Sie diese beiden Parameter ein. Wenn die Kraft
den Riss Alarm erreicht oder die Probe reißt, werden im Display
Informationen zum Alarm angezeigt.
Anzeige Peak
Peak V. Hold
Hier kann die Anzeige des Höchstwertes ein- und ausgeschaltet
werden.
Werkseinstellung A
Factory Set A
Nur für den Kundenservice relevant.
Werkseinstellung B
Factory Set B
Nur für den Kundenservice relevant.
Werkseinstellung C
Factory Set C
Nur für den Kundenservice relevant.
Kalibrierung
Calibrate
Drücken Sie OK um die Kalibrierung zu starten. Das
Kalibrierungsresultat wird die Messgenauigkeit entscheidend
beeinflussen. Es gibt zwei verschiedene Möglichkeiten der
Kalibrierung:
1. Die Eingabe von gesicherten Daten:
Der Nutzer trägt die gesicherten Kalibrierungsdaten selber
ein. Die Kalibrierung erfolgt ohne andere Geräte oder
Gewichte.
2. Standard-Kalibrierung
Dabei wird das Kraftmessgerät mittels des
standardmäßigen Kalibrierstands oder -gewichts kalibriert.
G-Nutzung
User Gravity
Hier wird die Gravitation am Nutzungsort eingegeben. Der Wert kann
zwischen 9,700 und 9,900 N/kg liegen. Dieser Parameter dient der
Schwerkraftkorrektur. Die Formel hierfür lautet:
Angezeigter Wert = Messwert + Messwert x (Gravitation Kalibrierung
– Gravitation Nutzung)
Unterer Alarm/
Alarm Lower
Der untere Alarm ist in zwischen +/- 9999.9 einstellbar.
Ext. Eingang
External Input
Hier kann der externe Eingang/Ausgang ein- und ausgeschaltet
werden. Wenn Sie hier „Ein“ ausgewählt haben, kann der externe
Schalter eingeschaltet werden und das Kraftmessgerät geht in den
Kurvenaufnahmemodus.
Hinweis: Die Aufnahmedauer hängt von der Abtastrate ab.
Aufnahmedauer in Sekunden = Anzahl aufgenommener Daten /
Abtastrate

© PCE Instruments
9
Deutsch
Peak Hold Zeit
Peak Hold Time
Hier stehen „Löschen per Knopfdruck“ und bestimmte Zeiträume
zwischen 1 Sekunde und 60 Sekunden zur Auswahl. Wenn „Löschen
per Knopfdruck“ ausgewählt ist, bleibt der Spitzenwert unverändert,
bis die rechte Pfeiltaste oder die Nullstellungs-Taste betätigt wird.
Wenn ein Zeitraum zwischen 1 und 60 Sekunden ausgewählt ist, wird
der Spitzenwert automatisch neu gemessen, nachdem die
eingestellte Zeit abgelaufen ist. Der Spitzenwert kann auch durch
Betätigen der rechten Pfeiltaste oder der Nullstellungs-Taste neu
gemessen werden.
Funktion
Erläuterung Seite 2
Aufnahmedauer
Capture Length
Hier kann ein Wert zwischen 1 und 1280 Sekunden eingestellt
werden. Dieser Wert stellt die Kurvenaufnahmezeit im
Aufnahmemodus dar. Dieser hängt von der Abtastrate ab:
Abtastrate 60 Hz: 1 ~ 1280 Sekunden
Abtastrate 12 Hz: 1 ~ 640 Sekunden
Abtastrate 25 Hz: 1 ~ 320 Sekunden
Abtastrate 50 Hz: 1 ~ 160 Sekunden
Abtastrate 100 Hz: 1 ~ 80 Sekunden
Abtastrate 200 Hz: 1 ~ 40 Sekunden
Abtastrate 400 Hz: 1 ~ 20 Sekunden
Abtastrate 800 Hz: 1 ~ 10 Sekunden
Abtastrate 1600 Hz: 1 ~ 5 Sekunden
eP Grenzwert
F/P Poundary
Hier können Sie einen Wert zwischen 1 und 9999.9 einstellen.
Anhand dieser Einstellung wird bei der Spitzenwertmessung der
erste Spitzenwert ermittelt. Wenn die rechte Pfeiltaste betätigt wird,
beginnt eine neue Spitzenwertmessung. Währenddessen werden die
Werte Spitze-Spitze (Vmax), Tal-Spitze (Vmin) und neue Spitze
(Vneu) kontinuierlich aktualisiert. Wenn hier zum Beispiel 10 als
Kriterium eingestellt ist, wird Vmax oder Vmin als erster Spitzenwert
gezählt, wenn der absolute Wert von (Vmax - Vneu) oder (Vmin -
Vneu) größer als 10 ist.
Serieller Port
Serial Port
Hier wird die Echtzeit-Datenübertragung gesteuert. Folgende
Parameter können eingestellt werden:
Unterbinden: Die Echtzeit-Datenübertragung der seriellen
Schnittstelle wird unterbunden.
Taste / Befehl: Wenn Sie die Auf-Taste drücken oder ein
Ausgabebefehl empfangen wird, findet einmalig eine Ausgabe statt.
Wenn das Kraftmessgerät an einen Computer angeschlossen ist,
unterbinden die Programme auf dem Computer automatisch die
Ausgabefunktion.
Veränderung: Wenn sich die Messdaten verändern, findet einmalig
eine Ausgabe statt.
Stabilisierung: Wenn sich das Messergebnis stabilisiert, findet
einmalig eine Ausgabe statt.

© PCE Instruments
10
Deutsch
Kontinuierlich: Die Messdaten werden ohne Unterbrechung
übertragen.
Auto Power Off
Diese Funktion reduziert den Energieverbrauch. Wenn das
Kraftmessgerät die eingestellte Zeit nicht bedient wird, schaltet es
sich automatisch aus.
Max. U Batterie
Max Charge V
Hier wird die maximale Spannung der Batterie angezeigt.
Speicher löschen
Clear Storage
Hier können gespeicherte Messberichte und –kurven gelöscht
werden.
Wichtiger Hinweis:
Wenn der Speicher voll ist, werden automatisch alle Daten gelöscht,
damit neu aufgenommene Daten gespeichert werden können.
Funktionstest
Factory Test
Nur für den Kundenservice relevant.
S/N
Hier wird die Seriennummer des Geräts angezeigt. Diese kann nicht
verändert werden.
Trigger Wert
Capture Trigger
Hier kann ein Wert zwischen -9999.9 und +9999.9 eingestellt werden.
Der jeweilige Wertebereich ist von der eingestellten Einheit abhängig.
Dieser Parameter dient als Bedingung, die die Aufnahme auslöst,
wenn das Kraftmessgerät sich im Kurvenaufnahmemodus befindet.
Wenn die maximale Anzahl an Daten aufgenommen wurde oder die
Aufnahme vorher beendet wurde, wird ein Aufnahmebericht erstellt
und gespeichert. Die Kurve wird gelöscht, sobald Sie den
Aufnahmemodus verlassen.
Baudrate
Die Baudrate für die serielle Schnittstelle kann auf einen Wert
zwischen 4800 und 230400 Bit/s eingestellt werden.
Diese Einstellung wird erst wirksam, wenn das Kraftmessgerät neu
gestartet wird.
Hinweis: Um sicherzustellen, dass während der Verbindung mit
einem Computer alle Daten abgefragt werden, sollte die Baudrate
folgendermaßen eingestellt werden:
6 Hz: ≥4800 Bit/s
12 Hz: ≥9600 Bit/s
25 Hz: ≥14400 Bit/s
50 Hz: ≥19200 Bit/s
100 Hz: ≥28800 Bit/s
200 Hz: ≥38400 Bit/s
400 Hz: ≥57600 Bit/s
800 Hz: ≥115200 Bit/s
1600 Hz: ≥230400 Bit/s
Aufgrund der begrenzten Geschwindigkeit serieller Schnittstellen
gehen bei der Datenübertragung zum PC Daten verloren, wenn die
Abtastrate über 800 Hz liegt. Im Gerät bleiben die Messergebnisse
aber bestehen.
Display Winkel
Display Angle
Hier können Sie den Anzeigewinkel einstellen. Zur Auswahl stehen
hier 0 oder 180 °.

© PCE Instruments
11
Deutsch
Beleuchtung
Auto Backlight
Diese Funktion reduziert den Energieverbrauch. Wenn das
Kraftmessgerät die eingestellte Zeit nicht bedient wird, wird
automatisch die Hintergrundbeleuchtung ausgeschaltet.
Aktuelle U Batterie
Now Voltage
Hier wird die aktuelle Spannung der Batterie angezeigt.
Zurücksetzen
Reset
Hier kann das Gerät auf Werkseinstellungen zurückgesetzt werden,
wenn eine falsche Einstellung vorgenommen wurde oder sonstige
Probleme beim Einstellen aufgetreten sind.
Sprache
Language
Unter diesem Punkt kann die Ausgabesprache eingestellt werden.
Auswahl: Englisch/Deutsch
Schaltplan
Connection
Hier wird der Schaltplan des Eingangsports angezeigt (siehe Punkt
3.2).
5 Betrieb
5.1 Messen
Variante mit internem Sensor:
Nachdem Sie alle Einstellungen
vorgenommen haben, können Sie eine
Messung starten. Befestigen Sie dafür zuerst
den geeigneten Adapter an der Messwelle.
Verwenden Sie gegebenenfalls auch den
Verlängerungsstab. Wenden Sie beim
Anschrauben nicht zu viel Kraft an, um den
Sensor vor Beschädigungen zu schützen.
Variante mit externem Sensor:
Schließen Sie den Sensor an Ihr
Kraftmessgerät an.
Befestigen Sie dann den entsprechenden
Adapter am Sensor. Um den Sensor zu
schützen, sollten Sie dabei nicht zu viel
Kraft anwenden.
Schalten Sie das Gerät ein, indem Sie die Ein / Aus Taste drücken.
Sie befinden sich nun im Messfenster. Überprüfen Sie zunächst den Batteriestand in der oberen
rechten Ecke. Wenn die Batteriespannung gering ist, laden Sie das Gerät anhand des
mitgelieferten Netzteils auf. Beim Laden spielt es keine Rolle, ob das Gerät ein- oder
ausgeschaltet ist. Eine Messung während des Ladens ist möglich. Wenn das Gerät voll geladen
ist, erscheint eine entsprechende Benachrichtigung. Trennen Sie das Gerät dann umgehend vom
Strom.
Nun können Sie die Parameter einstellen. Drücken Sie „OK“, wenn Sie sich im Messfenster
befinden, um zu den Einstellungen zu gelangen. Stellen Sie die Einheit, die Kraftfläche, die
Nullnachführung, die Abtastrate, den Rissalarm, den oberen und den unteren Grenzwertalarm,
die Peak Hold-Funktion, den Aufnahmeauslöser, sowie die Aufnahmedauer ein. Drücken Sie
dann die Zurück-Taste, um zurück in den Messmodus zu kommen.
Um mit der Messung beginnen zu können, befestigen Sie das Gerät an einem geeigneten
Prüfstand. Drücken Sie die Null- und die Rechts-Taste. Sie können nun entweder eine
Direktmessung oder eine Kurvenaufnahme durchführen. Bei der Direktmessung werden die Kraft
in Echtzeit, sowie die Spitzenwerte und weitere Parameter gemessen, aber nicht gespeichert. Bei
jeder neuen Messung gehen die vorher gemessenen Werte verloren. Wenn Sie eine
Kurvenaufnahme durchführen möchten, drücken Sie im Messmodus die „linke Pfeiltaste, um in
den Aufnahmemodus zu gelangen. Die Messung beginnt automatisch, sobald die Bedingung zum
Auslösen der Aufnahme erfüllt ist. Die Messung wird beendet, indem Sie „OK“ drücken oder
nachdem die eingestellte Aufnahmedauer erreicht wurde. Sie erhalten die Spitzenwerte,
Messkurven und weitere Parameter.
Diese werden dann gespeichert. Es kann nur eine Kurve mit den dazugehörigen Werten
gespeichert werden. Sie können die gespeicherten Daten abfragen, indem Sie die „Abfrage“

© PCE Instruments
12
Deutsch
Schaltfläche drücken. Wenn das Kraftmessgerät neu gestartet oder eine neue Messung
vorgenommen wird, wird die vorherige Kurve gelöscht. Es können maximal 100 Messungen ohne
Kurve gespeichert werden, die ebenfalls anhand der „Abfrage“-Schaltfläche eingesehen werden
können.
Drücken Sie die Zurück-Taste, um zurück zum Messbildschirm zu gelangen. Um das Gerät
auszuschalten, drücken Sie die Ein/Aus-Taste. Entfernen Sie bei der Variante mit externem
Sensor ebenjenen und reinigen Sie das Kraftmessgerät. Es wird empfohlen, das Gerät im
Originalkoffer aufzubewahren.
6 Software
6.1 Voraussetzungen
• Ein PC mit Windows-Betriebssystem ab Windows XP SP3 mit angeschlossener Maus,
Tastatur, Bildschirm und einem freien USB-Port (2.0 oder höher).
• Ein installiertes .NET-Framework 4.0
• Eine Mindestauflösung von 800x600 Pixel
• 4 GB RAM empfohlen
• Grafikkarte
6.2 Installation
Bitte führen Sie die "Setup PCE-DFG N.exe" aus und folgen Sie den Anweisungen des Setups.
6.3 Beschreibung der Oberfläche

© PCE Instruments
13
Deutsch
Das Hauptfenster setzt sich aus mehreren Bereichen zusammen:
Unterhalb der Titelleiste befindet sich eine "Symbolleiste", deren Symbole mit der Maus
ausgewählt und angeklickt werden können. Die Symbole sind außerdem noch funktional
gruppiert.
Unter dieser Symbolleiste erfolgt ein Bereich zur grafischen Anzeige von Messpunkten
("Grafische Auswertung").
Der nächste Bereich unterhalb der Grafik teilt sich in einen Bereich mit der tabellarischen
Übersicht der aufgenommenen Messpunkte (rechts) und einen Bereich für statistische Daten
(links).
Am unteren Rand des Hauptfensters befinden sich zwei Statusleisten mit wichtigen Informationen
direkt übereinander.
Die untere der beiden zeigt die statischen Einstellungen des Programms, die über einen
Einstellungs-Dialog festgelegt werden können.
Die obere Statusleiste zeigt die dynamischen Einstellungen bzw. Daten des PCE-DFG N, die
direkt von dem verbundenen Gerät abgerufen werden. Dies sind zum Beispiel die Seriennummer
des Geräts, die gewählte Einheit, die Abtastrate und - für gewählte Druck-Einheiten interessant -
die im Gerät eingestellte Bezugsfläche.
6.4 Bedeutung der einzelnen Symbole der Symbolleiste:
Symbol
Erläuterung
Verbindung mit dem PCE-DFG N herstellen
Verbindung mit dem PCE-DFG N trennen
Eine Messung starten
Eine Messung beenden
Laden einer Messreihe aus einer Datei
Speichern einer Messreihe in eine Datei
Messdaten exportieren
Vergrößerung eines Grafikbereichs("Zoomen") bzw.
Bewegender vergrößerten Grafik

© PCE Instruments
14
Deutsch
Wiederherstellung der originalen Grafik
Hintergrund und Darstellung der Grafik ändern
Drucken der aktuell sichtbaren Grafik
Eine Nullpunkt-Justage am PCE-DFG N ausführen
Den Einstellungs-Dialog für statische Gerätedaten aufrufen
Den Einstellungs-Dialog für dynamische Gerätedaten
aufrufen.
Auswahl einer vom Programm unterstützten Sprache
Einen Informations-Dialog anzeigen
Das Programm beenden
6.5 Vorbereitung der Messung
Einführende Informationen
Die vom Anwender bei der Installation gewählte Sprache wird auch von der Software als
Standardsprache angeboten.
Wird eine andere Sprache als die bei der Installation gewählte gewünscht, so kann sie über das
entsprechende Symbol der Symbolleiste ("Auswahl einer vom Programm unterstützten Sprache")
ausgewählt werden.
Bevor das PCE-DFG N mit der Software zusammenarbeiten kann, muss einmalig der
zugewiesene COM-Port und die Baudrate sowohl im Gerät, als auch in der Software, eingestellt
werden.
Hinweis:
Es ist wichtig, dass die Baudrate im PCE-DFG N und in der Software gleich groß
gewählt werden.
Der COM-Port und die Baudrate für die Software kann mit Hilfe des "Einstellungs-
Dialog für statische Gerätedaten" festgelegt werden.
Zusätzlich zu den Verbindungsdaten können hier noch weitere Einstellungen zum Datums- und
Zeitformat, sowie der Anzahl der dargestellten Nachkommastellen vorgenommen werden.

© PCE Instruments
15
Deutsch
Verbindung zum PCE-DFG N herstellen
Die Verbindung zum PCE-DFG N kann nun durch Anklicken des entsprechenden Symbols
("Verbindung mit dem PCE-DFG N herstellen") hergestellt werden.
Wahl der Einheit und der Abtastrate
Wenn die Verbindung zum PCE-DFG N erfolgreich hergestellt wurde, können nun sowohl die
Einheit als auch die Abtastrate für die nachfolgenden Kraftmessungen festgelegt werden.
Hierzu dient der "Einstellungs-Dialog für dynamische Gerätedaten", der per Klick auf das
entsprechende Symbol ("Den Einstellungs-Dialog für dynamische Gerätedaten aufrufen") in der
Gruppe "Einstellungen" aufgerufen werden kann.
Hinweis:
Dieser Dialog kann nur bei einer bestehenden Verbindung zum PCE-DFG N aufgerufen
werden.
Bei der Einheit stehen grundsätzlich eine Druck- und drei Kraft-Einheiten zur Auswahl:
"Pascal" (Druckeinheit), sowie "Newton", "Pound" und "Kilogramm".
Je nach Version stehen folgende drei Auswahllisten zur Verfügung:
"Pa", "mN", "mLb", "g"(Pascal, Milli-Newton, Milli-Pound, Gramm)
oder
"KPa", "N", "Lb", "Kg"(Kilo-Pascal, Newton, Pound, Kilogramm)
oder
"MPa", "KN", "KLb", "t"(Mega-Pascal, Kilo-Newton, Kilo-Pound, Tonne)
Die Auswahlliste der Abtastrate hängt von der eingestellten Baudrate ab: je höher die gewählte
Baudrate, desto höher kann auch die Abtastrate gewählt werden.
Hohe Abtastraten bei zu niedrigen Baudraten sind überflüssig, da die Kommunikation zum PCE-
DFG N dann zu langsam ist, um die Abtastrate vernünftig mit aktuellen Werten bedienen zu
können.
Hinweis:
Wurde mindestens eine der beiden Einstellungen (Einheit oder Abtastrate) geändert,
so wird das PCE-DFG N von der Software aus umgestellt. Hierbei kann es zu kurzen
Unterbrechungen bei der Kommunikation zum PCE-DFG N kommen. Nach kurzer Zeit
wird sich die Kommunikation jedoch wieder stabilisieren.
Durchführung einer Messung
Wenn eine aktive Verbindung zum PCE-DFG N besteht, so kann eine neue Messung gestartet
werden.
Per Klick auf das entsprechende Symbol ("Eine Nullpunkt-Justage am PCE-DFG N ausführen")
wird eine Nullpunkt-Justage durchgeführt.
Nach einem Klick auf das entsprechende Symbol in der Symbolleiste ("Eine Messung starten")
erscheint zunächst ein neuer Dialog, mit dessen Hilfe weitere für die anstehende Messung
relevanten Optionen festgelegt werden können.

© PCE Instruments
16
Deutsch
Dauer der Messung
Eine Messung läuft immer über einen zuvor festgelegten Zeitraum, der in Minuten oder Sekunden
angegeben werden kann.
Der gültige Zeitraum geht hierbei von fünf Sekunden bis hin zu 30 Minuten.
Eine Auswahl einer Dauer außerhalb dieses Zeitraums verhindert den Start der Messung
("Bitte korrigieren Sie Ihre Eingaben.").
Hinweis:
Selbstverständlich kann eine laufende Messung auch jederzeit manuell beendet
werden.
Hierzu genügt ein Klick auf das entsprechende Symbol in der Symbolleiste ("Eine
Messung beenden").
Start-Trigger
Der eigentliche Start der Messung kann auf drei verschiedene Arten erfolgen:
1. "Sofort":
Die Messung startet unmittelbar, nachdem der Dialog mit "Übernehmen" geschlossen
wurde.
2. "Messwertänderung"
Die Messung (und somit auch der Zeitablauf) startet erst dann, wenn eine Messwert-
Änderung auftritt.
3. "Schwellenwert"
Es kann hier in einem zusätzlichen Feld ein Zahlenwert hinterlegt werden, der dann mit der
zuvor gewählten Einheit als Vergleichswert benutzt wird: Sobald dieser Vergleichswert vom
angeschlossenen Sensor des PCE-DFG N gemeldet wird, beginnt die Messung.

© PCE Instruments
17
Deutsch
Alarmüberwachung
Mittels der Alarmüberwachung können für die Messung Ober- und Untergrenzen festgelegt
werden, bei deren Über- bzw. Unterschreitung ein Alarm ausgelöst wird.
Diese Alarme sind "stumme Alarme", das bedeutet, dass sie lediglich protokolliert werden, jedoch
niemals zum vorzeitigen Abbruch einer Messung führen können.
Sollten Alarme während einer Messung auftreten, so können sie anschließend, nach Beendigung
der Messung, aufgelistet werden.
Mehr Informationen dazu findet sich in dem Abschnitt "Alarme".
Zur Auswahl stehen hier:
"deaktiviert":
Es sind keine Überwachungen aktiv.
"Riss":
Überwachung auf Materialüberlastung
Hierzu muss eine Obergrenze und ein prozentualer Stufenwert definiert werden. Wird
die Obergrenze während einer Messung erreicht oder gar überschritten, so wird dies
als Alarm protokolliert.
Fällt ab diesem Zeitpunkt der Messwert auf den über den Stufenwert eingestellten
prozentualen Wert ab oder unterschreitet ihn, so wird jedes Mal auch für diese
Zeitpunkte ein Alarm protokolliert.
"innerhalb" / "außerhalb":
Für diese beiden Überwachungen muss eine Ober- und eine Untergrenze vorgegeben
werden.
Je nach gewähltem Alarm-Typ wird nun ein Alarm ausgelöst, wenn der Messwert
"innerhalb" oder "außerhalb" des gewählten Bereiches ist.
Grafische Darstellung
Hierüber kann eingestellt werden, ob die Grafik während oder erst nach der erfolgten Messung
dargestellt werden soll.
6.6 Durchführung der Messung
Laufende Messung
Während einer laufenden Messung wird im unteren, linken Bereich "Ergebnisse" in vergrößerter
Schrift der aktuelle Messwert angezeigt.
Außerdem wird in einem kleinen Bereich oberhalb der Statusleisten eine grüne Pegelanzeige
dargestellt.
Hinweis:
Da es bei sehr hohen Abtastraten zu einer enormen Menge von Messwerten kommen
kann, werden während einer Messung nicht sofort alle Messwerte dynamisch
angezeigt. Dies betrifft sowohl die Grafik, als auch die tabellarische Übersicht.
Erst wenn die Messung beendet ist, wird auch die tatsächliche Menge an Messwerten
dargestellt.
Dies äußert sich durch einen Wechsel der Ansicht bei der Grafik und der Tabelle direkt
nach Beendigung einer Messung.
Die tatsächliche Anzahl der während einer Messung dargestellten Messwerte hängt
direkt von der gewählten Abtastrate ab:
