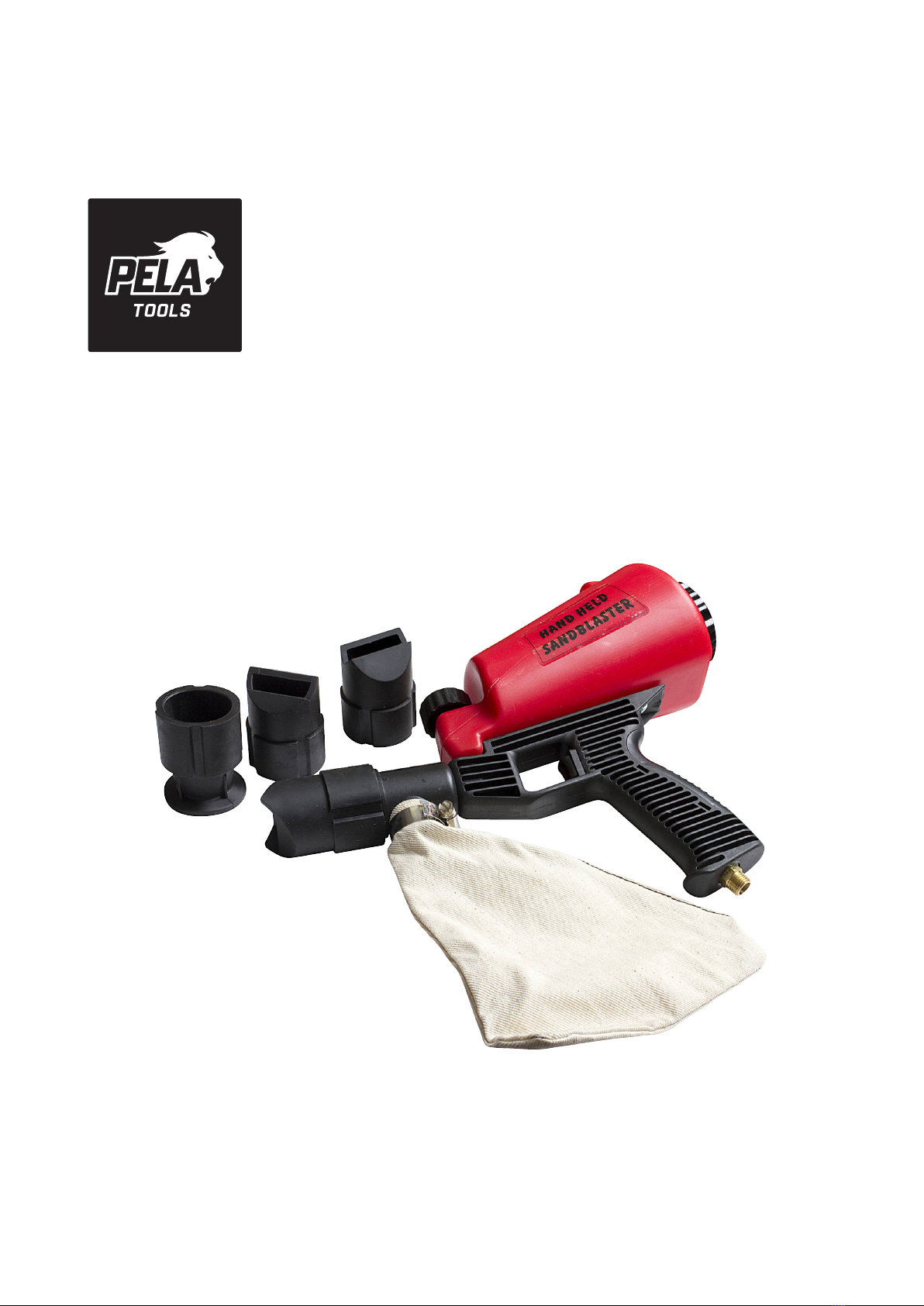

PELA 81868 User manual

Spot blaster with tank
Punktbläster med tank
Item No:
81868

Kontaktinformation
Verktygsboden Erlux AB
Källbäcksrydsgatan 1
SE-507 42 Borås
Telefon: [phone]
Mejl: [email protected]
Miljöskydd/Skrotning
Återvinn oönskat material, släng
det inte bland hushållssoporna. Alla
maskiner, tillbehör och förpackning-
ar skall sorteras och lämnas till en
återvinningscentral och där
kasseras på ett miljövänligt sätt.

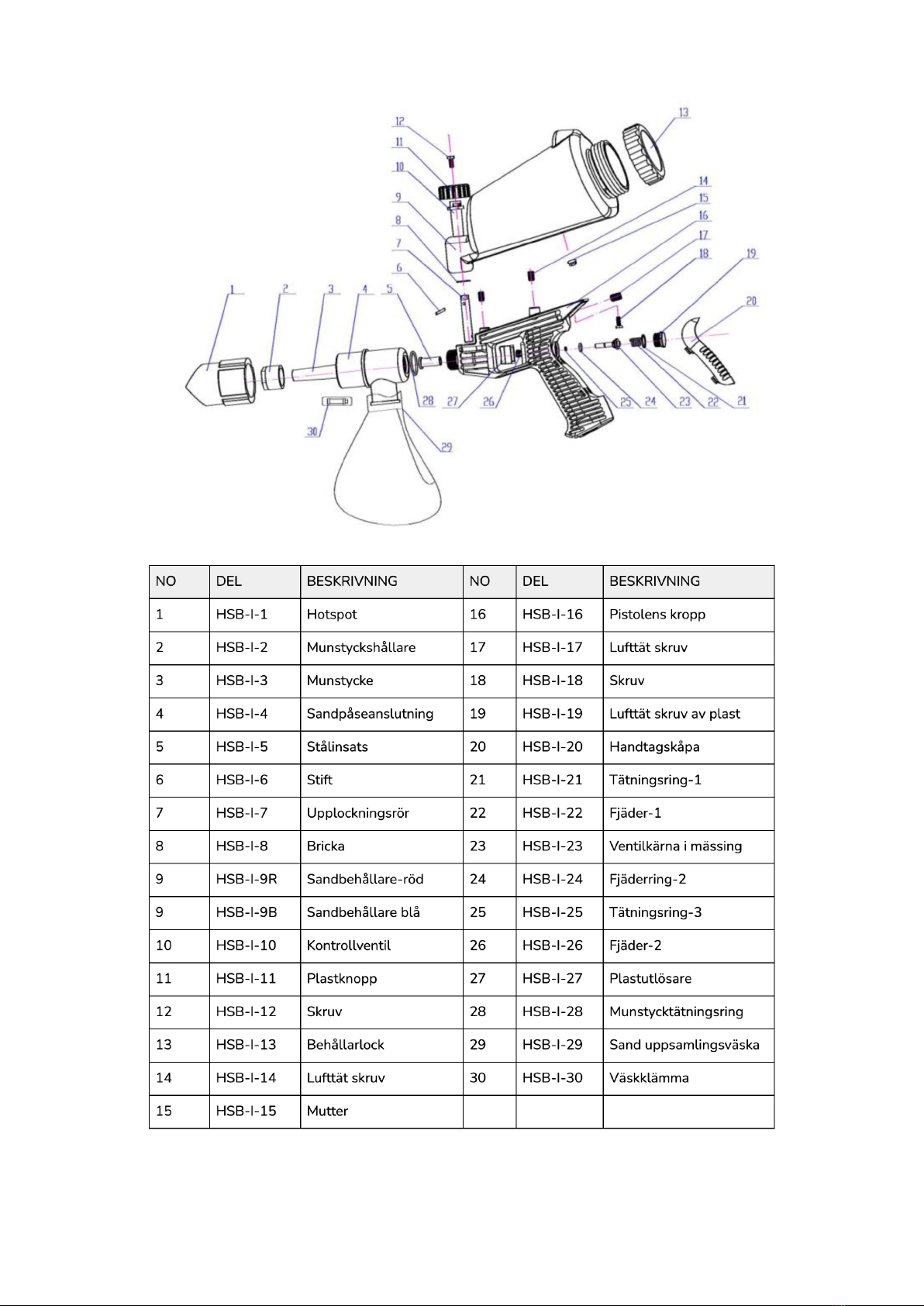

Säkerhets försiktighetsåtgärder och drifts-
anvisningar
När den används på rätt sätt kommer maskinen
att leverera många timmars kvalitets blästrings tid.
Punktblästerns unika tyngdkrafts matnings design
är oöverträffad i prestanda, kvalitet och bläster-
medlets konsistens.
Läs varningarna och bruksanvisningarna för kor-
rekt användning av din punktbläster innan du börjar
använda den. Detta är ett kraftfullt verktyg och alla
försiktighetsåtgärder bör användas för din egen
säkerhet. Liksom andras säkerhet.
VARNING: 1. Använd INTE punktblästern utan
ansiktsmask och ögonskydd. Sand, rost, kalk, färg,
etc. kan komma tillbaka från att arbetet blästras
och kan orsaka allvarliga skador. Inklusive
eventuell blindhet.
VARNING: 2. Använd INTE punktblästern utan
skyddshandskar. Sandpartiklar rör sig i hög
hastighet och direktkontakt med händer och andra
huddelar kan orsaka allvarlig abrasion.
VARNING: 3. Använd INTE punktblästern utan
andningsmask. Inandning av damm och andra
luftburna partiklar i lungorna kan orsaka allvarliga
hälsorisker.
VARNING: 4. Rikta INTE blästersprutan mot någon
annan person, djur eller dina egna kroppsdelar.
Sandpartiklar kan orsaka allvarliga skador.
Blästringsstrålen kan tränga sig igenom de esta
kläderna och orsaka skador.
VARNING: 5. Det rekommenderas att en rock av
gummi eller liknande används för att skydda en
från att blästringsmaterial.
VARNING: 6. Använd INTE punktblästern vid luft-
tryck över 125 PSI.
VARNING: 7. Fyll INTE sandbehållaren medan tryck-
luftsledningen fortfarande är ansluten till punkt-
blästraren. Oavsiktlig tryckning på avtryckaren kan
aktivera blästringsstråle medan
punktblästern riktar sig mot dig själv eller andra
och orsakar allvarliga skador.
VARNING: 8. KONTROLLERA att
sprutmunstycket är helt åtdraget när det används
(endast för handdrag). Det nns en liten insats
direkt bakom munstycket som hålls i linje med
munstycket. Om denna insats inte är korrekt riktad
kommer inte sanden.
VARNING: 9. Använd INTE blästermedel som är
större än 14 korn. Korrekt blästermedel ska alltid
användas i din punktbläster. Större partiklar täpper
till sand ödets kontrollventil och orsakar felaktig
eller sporadisk drift.
VARNING: 10. ÅTERANVÄND INTE blästermedel
om det inte har silats genom ett nt lter (mönstret
får inte överstiga 1/16 ”). Partiklar som är större än
det rekommenderade 14-kornet täpper till
sandödesventilen.
VARNING: 11. KONTROLLERA att
sandödesventilen är i av-läge innan du ansluter
kompressorns till punktblästern. Om du av misstag
trycker ner avtryckaren när sandödesventilen är
öppen startar du omedelbart blästringen.

Rekommenderade drift procedurer
1. Installera en utvändig 1/4 ”NPT-rörnippel efter
eget val i handtaget. Teontejp rekommende-
ras för att förhindra luftläckage. Dra inte åt för
hårt, då det nns en möjlighet att stålinsatsen
eller pistolhandtaget går av, vilket inte täcks av
garantin. (Högst 27 N.m rekommenderas.)
2. Se till att kompressorn är frånkopplad. Öppna
locket och fyll sand behållaren med
blästermedel (det rekommenderas starkt att
medlet som används är speciellt tillverkad för
punktblästring) och sätt tillbaka locket
ordentligt.
3. Sätt på dig ögonskydd, ansiktsskydd, handskar,
andningsmask och en skyddskläder ... Nu är du
redo att punktblästra!
4. Ställ in lufttrycket vid regulatorn på högst 8
BAR. Se till att luften är ren och torr. Ingen
punktbläster fungerar effektivt med fuktig luft,
MASKINEN FUNGERAR INTE KORREKT ÖVER 8
BAR.
5. Öppna ödesventilen till önskat läge. Placera
munstycken på ett bekvämt avstånd från den
del som ska blästras, ca 15 till 60 cm rekom-
menderas. Avståndet från den del som ska
blästras bestämmer mönstret.
6. Den har 4 olika typer av hotspots som passar
för alla ytor, inklusive tändstifts rengöring.
Felsökning
1. Punktblästringen stannar:
• Luften kan innehålla fukt. Se till att en korrekt
vattenavskiljare är installerad.
• Kontrollera lufttrycket (minst 4 BAR krävs)
• Ta bort den främre klämman på behållaren, lyft
och sväng behållaren något och kontrollera
öppningen i kontrollventilen. Om den är
blockerad ta bort smutset.
• Se till att munstycket är helt åtdraget (endast
åtdragning för hand). Se till att det inte nns
några partiklar mellan stålinsatsen direkt
bakom munstycket och pistolen. Avlägsna vid
behov stålinsatsen och blås ut förgasaren för
att ta bort sand eller smuts som kan komma in
i detta område. (Se till att du använder skydds-
glasögon.)
• Ta bort munstycket för att se om stålinsatsen
saknas. PUNKTBLÄSTERN FUNGERAR INTE
UTAN STÅLINSATSEN.
2. Blästringsmönstret är oregelbundet:
• Luften kan innehålla fukt. Se till att en korrekt
vattenavskiljare är installerad.
• Blästringsmedlet har inkonsekventa partikel-
storlekar och måste vara silade. Använd en
liten sil med maximalt 1/16 ”öppningar.
• Munstycket är slitet och måste bytas ut.
• Stålinsatsen är sliten eller saknas.

Contact
PELA Tools
Solängsvägen 13
SE-513 70 Borås
Telefon: [phone]
E-mail: [email protected]
Environmental protection/
Scrapping
Recycle any unwanted material,
do not throw it in the household
rubbish. All machines, accessories
and packaging must be sorted and left
at a recycling center and disposed
of in an environmentally friendly
manner.
Safety precautions and operating
instructions
When properly used, Hand Held Spot blaster will
deliver many hours of quality spot blasting time.
Hand Held Spot blaster’s unique gravity feed
design is unsurpassed in performance, quality, and
sand ow consistency.
Before operating, read and understand the warning
and operating instructions for the proper use of
your Hand Held Spot Blaster. This is a powerful tool
and every precaution should be used for your own
safety. As well as the safety of others.
WARNING: 1. DO NOT operate Hand Held Spot
Blaster without a face shield and eye protection.
Sand, rust, scale, paint, etc. can rebound from work
being blasted and can cause serious injury.
Including possible blindness.
WARNING: 2. DO NOT operate Hand Held Spot
Blaster without protective gloves. Sand particles
travel at high speed and direct contact with hands
and other skin parts can cause serious abrasion.
WARNING: 3. DO NOT operate Hand Held Spot
Blaster without a respirator mask. Inhaling dust
and other airborne particles into the lungs can
cause a serious health hazard.
WARNING: 4. DO NOT point sand spray at another
person, animal, or your own body parts. Sand
particles can cause serious abrasions. Further,
sand spray can penetrate the average clothing, and
cause injury as well.
WARNING: 5. It is recommended that a rubber
raincoat or similar covering be worn to protect one
from blast media rebounding, and from overspray.
WARNING: 6. DO NOT operate Hand Held Spot
Blaster at air pressures above 125PSI(Pounds per
Square inch).
WARNING: 7. DO NOT ll sand reservoirs while the
compressed air line is still attached to the Hand
Held Spot Blaster. Accidental squeezing of the
trigger can activate sand spray while Hand Held
Spot Blaster is aimed at self or others, causing
serious injury.
WARNING: 8. MAKE SURE ceramic blast nozzle
is fully tightened when in use (hand tighten only).
There is a small steel carburettor insert directly
behind the ceramic nozzle that is held in alignment
by the nozzle. If this insert is not aligned properly.
Sand will not ow.
WARNING: 9. DO NOT use abrasive media larger
than 14 grit. Proper blast media should always be
used in your Spot Blaster. Larger particles will clog
the sand ow control valve and cause faulty or
sporadic operation.
WARNING: 10. DO NOT REUSE SAND unless it has
been strained through a ne screen strainer
(pattern not to exceed 1/16”). Particles larger than
the recommended 14 grit will clog the sand ow
valve.
WARNING: 11. MAKE SURE the sand control valve
is in the off position before connecting the airline
to Hand Held Spot Blaster. Accidentally depres-
sing the trigger with the sand ow valve open, will
immediately initiate the blast mode.

Recommended Operating Procedures
1. Install a male 1/4” NPT pipe thread nipple of
your choice in the handle base. Teon tape is
recommended to prevent air leaks. Do not over
tighten, or there is the possibility of stripping
the steel insert, or the gun handle, which
constitutes abuse, and is not covered by the
warranty.(No more than 27 N.m torque is
recommended.)
2. Make sure the air line is disconnected. Open
the lid and ll the sand container with sand.(it
is highly recommended that the sand used is
specically made for Spot blasting purposes)
and replace the lid securely.
3. Put on eye protection, face shield, gloves,
respirator mask, and a rubber coat... Now
you’re ready to sandblast!
4. Set air pressure at the regulator to no more
than 8 BAR .Make sure the air delivered is
clean and especially dry. No spot blaster will
work effectively with moisture laden air, UNIT
WILL NOT WORK CORRECTLY OVER 8 BAR.
5. Open the sand ow valve to the desired posi-
tion. Place ceramic nozzles at a comfortable
distance from part to be spot blasted,
approximately 15 to 60 cm is recommended.
The distance from the part to be blasted will
determine the pattern.
6. It has 4 different types of hot spots, which
conform to any surface, Including spark plug
cleaning
Troubleshooting
1. Spot Flow Stops:
• Air delivered may contain moisture. Make sure
a proper water separator is installed
• Check air pressure (Minimum 4 BAR required)
• Remove the front clip on the reservoir, lift and
swing the reservoir slightly and check the
orice in the material control valve. If
obstructed, remove debris and reassemble.
• Make sure the nozzle is fully tightened (Hand
Tighten Only). Make sure there are no particles
between the steel insert directly behind the
nozzle and the body of the gun. If necessary
remove the steel insert and blow out the
carburettor to remove any sand or debris that
may be lodged in this area. (Make sure to wear
safety goggles.)
• Remove nozzles to see if the steel insert is lost
or missing. HAND HELD SPOT BLASTER WILL
NOT WORK WITHOUT THE STEEL INSERT IN
PLACE.
2. Sand Pattern Erratic:
• Air delivered may contain moisture. Make sure
a proper water separator is installed.
• Sand blast media have inconsistent particle
sizes and must be strained. Use a small pattern
screen with maximum 1/16”openings.
• Nozzle is worn and must be replaced
• STEEL INSERT IS WORN OR LOST

Verktygsboden Erlux AB Källbäcksrydsgatan 1, SE-507 42 Borås
©Verktygsboden · Borås · Sweden · 0120504-03
