Pelgrim PSK985E User manual

Handleiding
Notice d’utilisation - Anleitung - Manual
PSK985E
PSK1085E
PSK1285E

2
NL
Handleiding 3 - 12
FR
Notice dútilisation 13 - 22
DE
Anleitung 23 - 32
GB
Manual 33 - 42
Gebruikte pictogrammen - Pictogrammes utilisés
Benutzte Piktogramme - Pictograms used
Belangrijk om te weten - Important à savoir
Wissenswertes - Important information
Tip - Conseil - Tipp - Tip

3
Inhoud
Uw schouwkap
1.1 Beschrijving 4
1.2 Inleiding 4
Veiligheid
2.1 Waar u op moet letten 5
2.2 Afvoersystemen 6
Gebruik 7
Onderhoud
4.1 Vetfilters verwijderen 8
4.2 Het koolstoffilter vervangen 8
4.3 Lampen vervangen 8
4.4 Reinigen 9
Installatie
5.1 Algemeen 10
5.2 Montage van de schouwkap 11
Bijlage 12
1
2
3
4
5
6

4

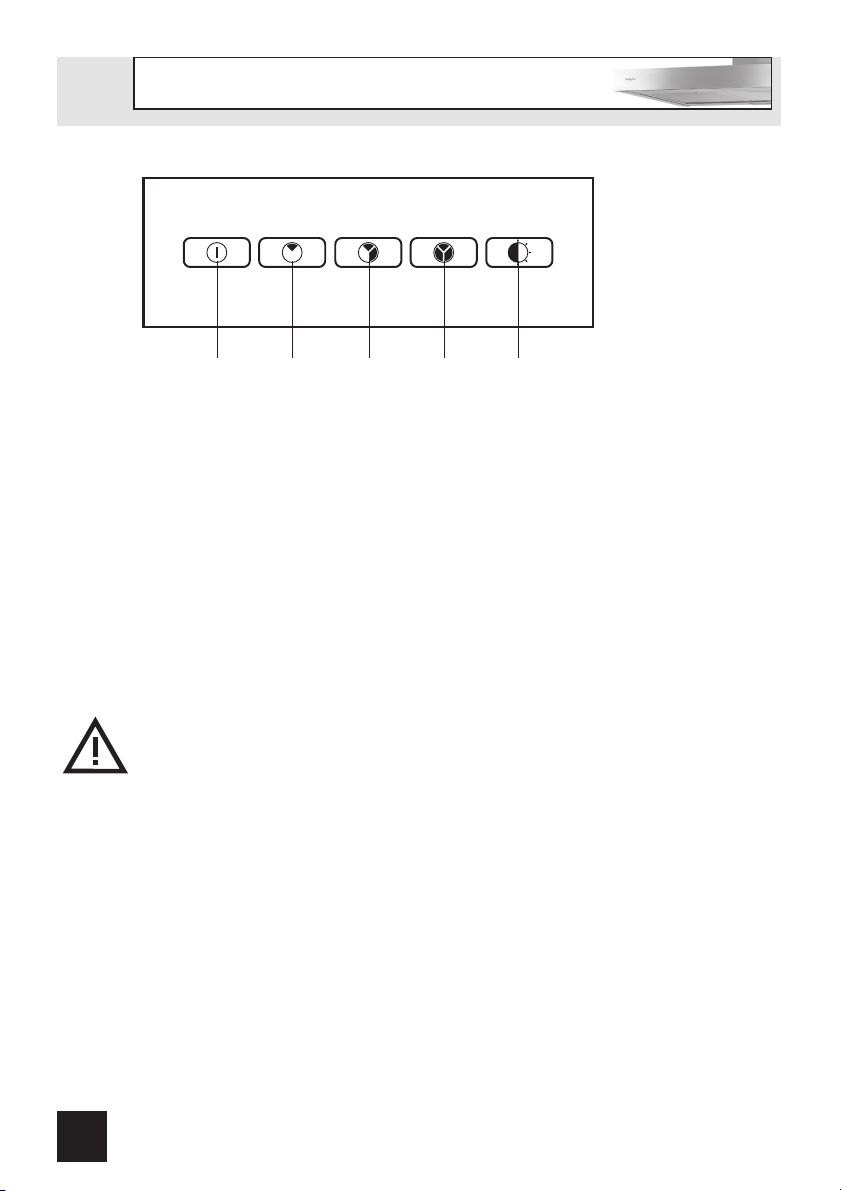

1.1 Beschrijving
Aan-/uittoets1.
Ventilator stand 12.
Ventilator stand 23.
Ventilator stand 34.
Verlichting5.
1 Uw schouwkap
1.2 Inleiding
Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van alle mogelijk-
heden die dit toestel u biedt. U vindt informatie voor uw veiligheid en over het
onderhoud van het toestel.
Bewaar de gebruiksaanwijzing en het installatievoorschrift. Een eventueel volgende
gebruiker van dit toestel kan daar zijn voordeel mee doen.
12345

5
2 Veiligheid
2.1 Waar u op moet letten
Attentie! Laat het toestel aansluiten door een erkend installateur (zie hoofdstuk
“Installatie”). Het apparaat niet aan het stroomnet aansluiten voordat de installatie
volledig voltooid is.
Sluit het toestel aan conform de plaatselijk geldende installatievoorschriften.
U
In verband met eventuele scherpe randen adviseren wij u tijdens de montage van de
U
wasemkap werkhandschoenen te gebruiken.
Het apparaat is gefabriceerd volgens de meest recente veiligheidsstandaarden.
U
Desondanks adviseren wij personen met psychische of motorische stoornissen,
mentale achterstand of zwakbegaafdheid het apparaat niet te gebruiken zonder
toezicht van een bekwaam persoon. Hetzelfde geldt voor kinderen.
UDe wasemkap nooit gebruiken als het vetfilter niet of niet goed gemonteerd is!
Gebruik de wasemkap niet om tegenaan te leunen.U
Zorg voor voldoende ventilatie wanneer u de wasemkap samen gebruikt met eenU
gaskookplaat.
De afvoer mag niet worden aangesloten op een rookkanaal dat ook voor andereU
verwarmingstoestellen in gebruik is.
Flambeer nooit onder de afzuigkap en maak de filters op tijd schoon. Het friturenU
moet geschieden onder voortdurend toezicht om te voorkomen dat verhit vet in
brand raakt.
De wasemkap moet regelmatig (minstens 1 x per maand) schoongemaakt worden,U
zowel het exterieur als het interieur. Het niet in acht nemen hiervan en het
onvoldoende reinigen of vervangen van de filters kan brandgevaar veroorzaken.
Wanneer de aansluitkabel is beschadigd mag deze alleen worden vervangen doorU
de fabrikant, zijn serviceorganisatie of gelijkwaardig gekwalificeerde personen, om
gevaarlijke situaties te voorkomen.
Haal eerst de stekker uit het stopcontact als u de lampen wilt vervangen! GebruikU
uitsluitend dezelfde lampen met aangegeven wattage. Gebruik de wasemkap alleen
met gemonteerde lampjes om het risico van een elektrische schok te verminderen.
De vetfilters kunnen heet worden tijdens gebruik. Wacht, na het koken, minimaal 30U
minuten met het schoonmaken.

6
Bij reparatie of schoonmaakbeurten moet de stroom uitgeschakeld worden. Neem
U
de stekker uit het stopcontact of draai de schakelaar in de meterkast op nul.
Vet en olie zijn bij oververhitting brandbaar. Blijf in de buurt tijdens het bereiden van
U
gerechten.
Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn inzake
afvoeren afgedankte elektrische en elektronische apparaten (AEEA). Dit product moet
worden afgedankt in overeenstemming met de plaatselijke milieuvoorschriften voor
afvalverwerking. Voor nadere informatie over de behandeling, terugwinning en recycling
van dit product wordt u verzocht contact op te nemen met het stadskantoor in uw
woonplaats, uw afvalophaaldienst of de winkel waar u het product heeft aangeschaft.

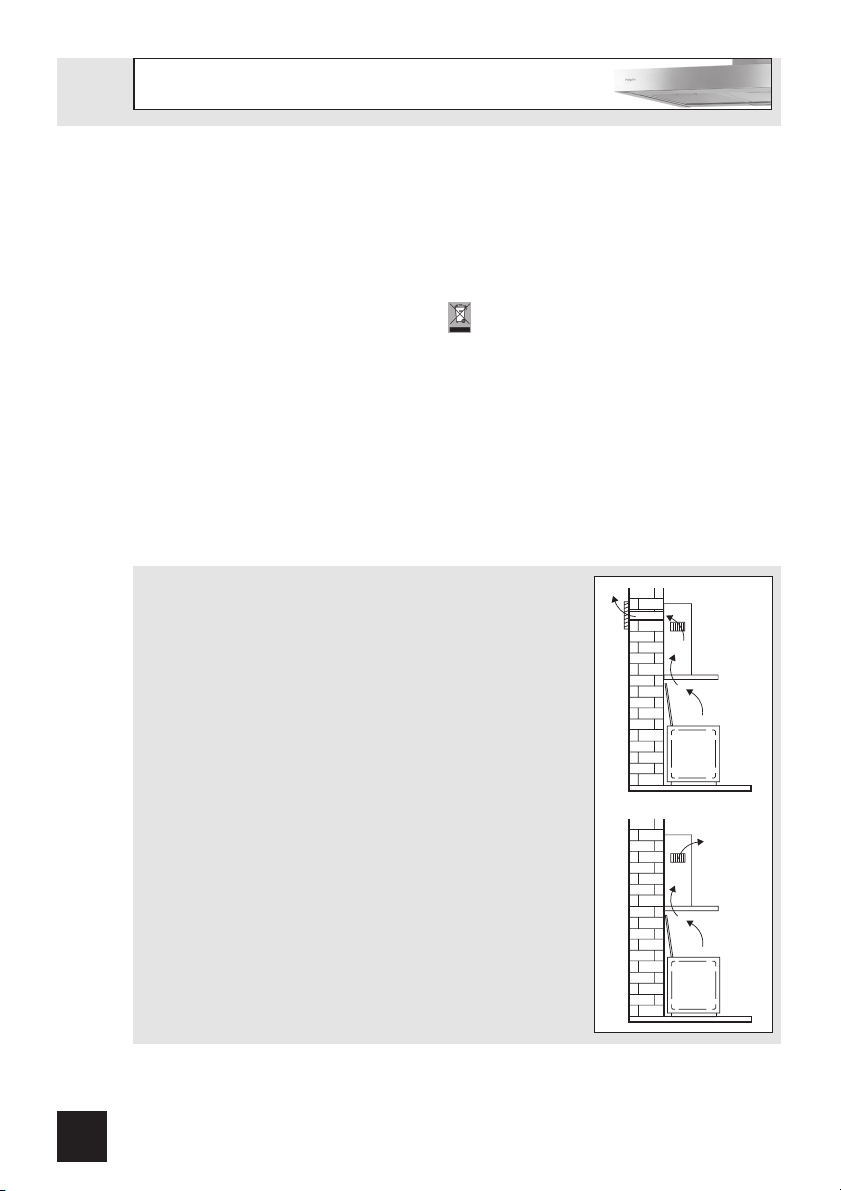

2.2 Afvoersystemen
De afzuigkap kan, afhankelijk van het model, op twee manieren
worden aangesloten:
1. Als afzuigkap op een afvoerkanaal. De aangezogen en
gefilterde kookdampen worden naar buiten afgevoerd. Dit is
de beste manier!
2. Als recirculatie afzuigkap. De vetdeeltjes en de geur uit de
aangezogen kookdampen worden gefilterd. De aangezogen
lucht wordt niet afgevoerd maar teruggeblazen in de keuken.
U moet dan wel een koolstoffilter plaatsen.
Let op! Het koolstoffilter moet apart besteld worden.
2 Veiligheid

7

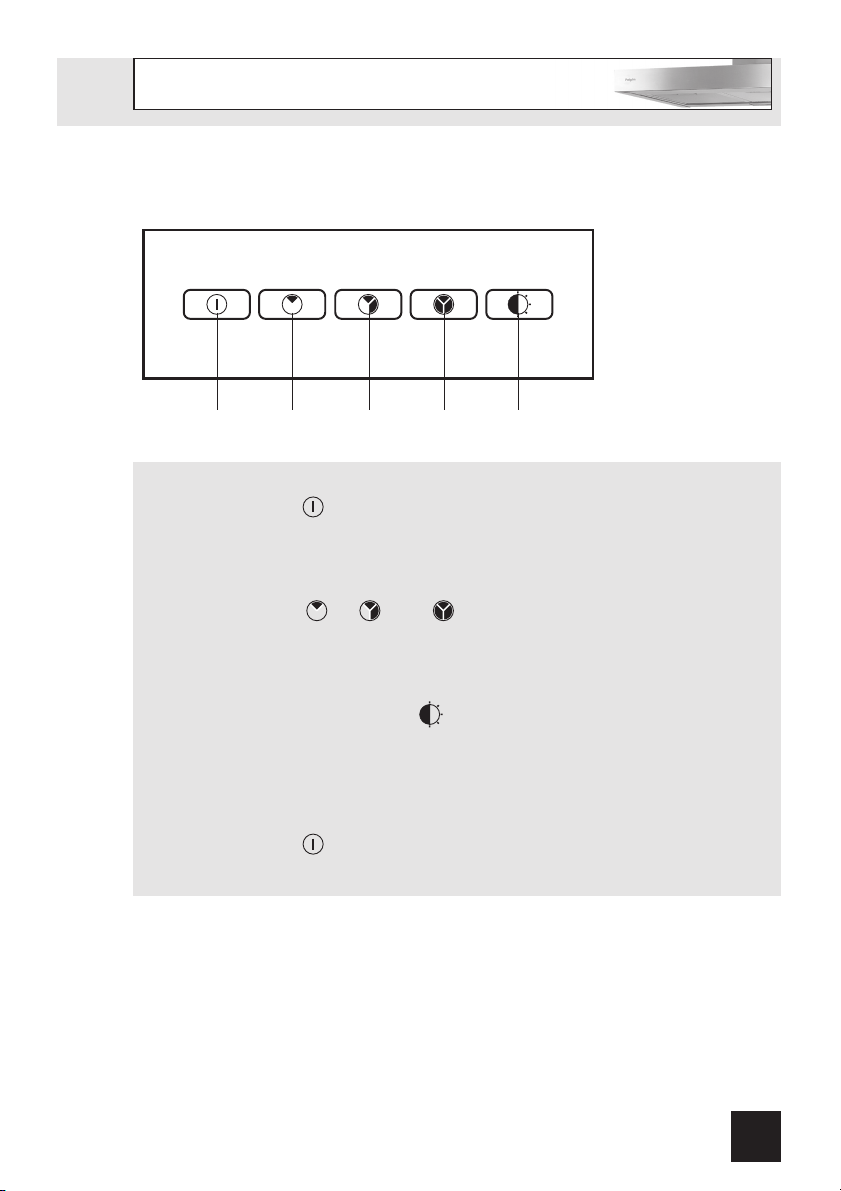

Bediening
Ventilator inschakelen
Druk op toets (1).
De afzuigkap schakelt in op de laatst gekozen stand.
Ventilator inschakelen
Druk op toets (2), (3) of (4).
De afzuigkap schakelt in op de gekozen stand.
Verlichting in- en uitschakelen
Druk op de verlichtingstoets (5).
De verlichting gaat branden.
Druk nogmaals op de toets en de verlichting gaat uit.
Ventilator uitschakelen
Druk op toets (1).
De afzuigkap schakelt uit.
3 Gebruik
12345

4 Onderhoud
4.1 Vetfilters verwijderen
Schakel de netspanning uit! Neem de stekker uit het stop-
contact of zet de schakelaar in de meterkast op nul. Trek het
vetfilter naar u toe en kantel het naar voren toe omlaag.
4.2 Het koolstoffilter vervangen
Gebruik een koolstoffilter als de afzuigkap niet is aangesloten op een afvoerkanaal.
Belangrijk:
De verzadiging van het filter is afhankelijk van de intensiteit van het gebruik, de
U
manier van koken en de regelmaat waarmee de vetfilters worden schoongemaakt.
Het koolstoffilter moet minimaal iedere vier maanden worden vervangen.U
Koolstoffilters zijn niet uitwasbaar voor hergebruik. Verzadigd koolstof is nietU
milieuvriendelijk, vervang het filter tijdig.
Bevestig het koolstoffilter met de kunststof beugels (A) in de
daarvoor bestemde ruimte onder de motor.
Plaats de vetfilters.
4.3 Lampen vervangen
Verwijder het afdekkapje van de lamp.
Vervang de lamp door een nieuwe lamp van maximaal 40 Watt
(fittingmaat E14).
Plaats het afdekkapje weer terug.
8

9
5 Installatie
4.4 Reinigen
Afzuigkap
Maak de afzuigkap schoon met een sopje en een zachte doek. Daarna met schoon water
nabehandelen. Gebruik geen agressieve schoonmaakmiddelen zoals bijvoorbeeld soda.
Het lakwerk van de afzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft.
Roestvrijstalen schouwkappen
Niet behandelen met schuursponsjes of andere schuurmiddelen. Nabehandelen met
Stahlfix en met de structuur van het roestvrijstaal meepoetsen.
Metalen vetfilters
De metalen vetfilters kunnen voor reiniging in de vaatwasmachine geplaatst worden.
Plaats de vetfilters met de openingen naar beneden in de vaatwasmachine zodat het
water eruit kan lopen. Aluminium vetfilters worden door de reinigingsmiddelen in de
vaatwasser dof. Dit is normaal en beïnvloedt de werking niet.
Glazen panelen
De glazen panelen niet in de vaatwasser reinigen in verband met het risico op het
ontstaan van kleurverschillen. Glazen panelen kunnen het best handmatig, met een
sopje gereinigd worden.

5 Installatie
10
5.1 Algemeen
De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd door een erkend
installateur, die de juiste veiligheidsvoorschriften kent en toepast. Het apparaat voldoet
aan de Europese voorschriften.
Belangrijk om te weten:
De afstand tussen het laagste punt van de wasemkap en een gaskookplaat moetU
minimaal 75 cm bedragen. Bij een elektrische kookplaat moet deze afstand
mimimaal 65 cm zijn.
Als de afzuigkap wordt aangesloten op een bestaand afvoerkanaal, mogen geenU
andere apparaten op dat kanaal aangesloten zijn (zoals een geiser of kachel).
Neem de plaatselijk geldende voorschriften in acht met betrekking tot de beluchtingU
van gasapparaten.
Hoe korter de afvoerpijp en hoe minder bochten, des te beter is de werking van deU
afzuigkap.
Controleer voordat u met boren begint of er geen installatieleiding(en) aanwezig isU
(zijn).
De aansluitpijp van de schouwkap heeft een diameter van 125 mm of 150 mm. HetU
beste is de afvoerpijp ook met deze diameter uit te voeren.
Het installatiemateriaal dat bij deze afzuigkap geleverd wordt, is geschikt voorU
versterkt beton en bakstenen muren. Voor sommige types muren heeft u speciale
pluggen en schroeven nodig.

11
5.2 Montage van de schouwkap
Monteer eerst de beugels (A) aan deU
koker en bepaal de juiste positie op
de muur. Teken de bevestigingsgaten
af.
Monteer bij een recirculatiekap deU
recirculatiekit (K) in plaats van de
afvoerbuis.
Bevestig de beugels (B) aan de wandU
met behulp van de pluggen en de
schroeven.
Schroef de kap op de muur metU
behulp van de pluggen en de
schroeven (C).
Aan de achterzijde van de schouwkapU
zijn 2 gaten van 8 mm om de kap te
fixeren met behulp van 2 pluggen/
schroeven (D).
Monteer de aansluitflens (E) met de bijgeleverde schroeven.U
Sluit de afvoerpijp aan.U
Bevestig de korte koker aan de bevestigingsbeugel (B) en trek de lange koker tot opU
de bovenzijde van de schouwkap.
5 Installatie

12
6 Bijlage
Verpakking en toestel afvoeren
Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame materialen.
Dit toestel moet aan het eind van zijn levenscyclus op verantwoorde wijze worden
afgevoerd. De overheid kan u hieromtrent informatie verschaffen.
De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:
karton;U
polyethyleenfolie (PE);U
CFK-vrij polystyreen (PS-hardschuim).U
Deze materialen op verantwoorde wijze en conform de overheidsbepalingen afvoeren.
Om op de verplichting tot gescheiden verwerking van
elektrische huishoudelijke apparatuur te wijzen, is op het
product het symbool van een doorgekruiste vuilnisbak
aangebracht. Dit betekent dat het apparaat aan het einde
van zijn levensduur niet bij het gewone huisvuil mag worden
gevoegd. Het toestel moet naar een speciaal centrum voor
gescheiden afvalinzameling van de gemeente worden gebracht
of naar een verkooppunt dat deze service verschaft.
Het apart verwerken van een huishoudelijk apparaat voorkomt mogelijk negatieve
gevolgen voor het milieu en de gezondheid die door een ongeschikte verwerking
ontstaat. Het zorgt ervoor dat de materialen waaruit het apparaat bestaat, terug-
gewonnen kunnen worden om een aanmerkelijke besparing van energie en grondstoffen
te verkrijgen.

13
Contenu
Votre hotte cheminée
1.1 Description 14
1.2 Introduction 14
Sécurité
2.1 Recommandations 15
2.2 Système d’évacuation 16
Utilisation 17
Entretien
4.1 Elimination des filtres 18
4.2 Remplacement des filtres à charbon 18
4.3 Changement d’ampoules 18
4.4 Nettoyage 19
Installation
5.1 Généralités 20
5.2 Montage de la hotte cheminée 21
Annexe 22
1
2
3
4
5
6

14
1.1 Description
Marche/arrêt1.
Ventilateur position 12.
Ventilateur position 23.
Ventilateur position 34.
É5. clairage
1 Votre hotte cheminée
1.2 Introduction
Ce manuel est un aperçu des possibilités offertes par cet appareil. Il vous fournira des
renseignements précieux sur le plan de la sécurité.
Conservez le mode d’emploi et les directives d’installation. Ainsi, un éventuel prochain
usager de l’appareil pourra en profiter.
12345

15

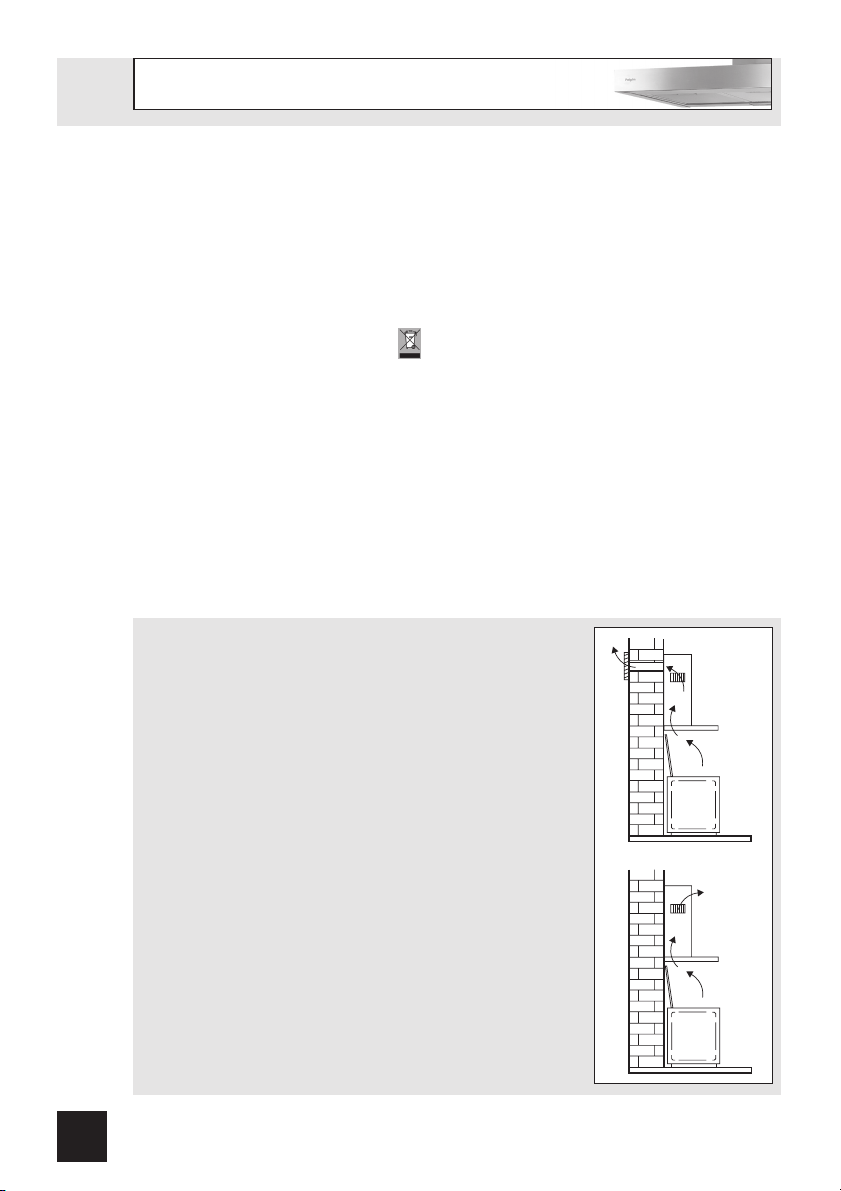

2 Sécurité
2.1 Ce à quoi vous devez prêter attention
Attention ! Faites brancher l’appareil par un installateur agréé (voir chapitre
“Installation”). Ne branchez pas l’appareil sur le réseau avant que l’installation ne
soit complètement terminée.
Raccordez l’appareil conformément aux prescriptions d’installation locales.U
Les bords de l’appareil pouvant être coupants, nous vous conseillons de porter desU
gants de travail durant le montage de la hotte aspirante.
UL’appareil a été fabriqué conformément aux standards de sécurité les plus récents.
Nous vous conseillons, cependant, d’éviter que les personnes souffrant de troubles
psychiques ou moteurs, de retard mental ou étant mentalement handicapées
n’utilisent l’appareil en l’absence d’une personne compétente. Ceci vaut également
pour les enfants.
N’utilisez jamais la hotte aspirante lorsque le filtre n’est pas (correctement) monté !U
Ne vous appuyez pas sur la hotte aspirante.U
Veillez à ce que l’aspiration soit suffisante lorsque la hotte aspirante est utilisée enU
même temps que la plaque de cuisson.
L’évacuation ne peut pas être raccordée à un conduit de fumée, également, utiliséU
pour d’autres appareils de chauffage.
Ne flambez jamais de plats sous la hotte aspirante et nettoyez les filtres à temps. LaU
préparation d’aliments frits doit se faire sous surveillance constante pour éviter que
le graisse surchauffée ne s’enflamme.
La hotte aspirante doit être régulièrement nettoyée (au moins 1x par mois) àU
l’intérieur comme à l’extérieur. Le non-nettoyage, un nettoyage insuffisant ou le non-
remplacement des filtres peuvent entraîner un risque d’incendie.
Si le câble de raccordement est endommagé, il devra être remplacé par le serviceU
après-vente du fabricant ou par des monteurs qualifiés pour éviter tout danger.
Débrancher la fiche de la prise de courant lors du remplacement des ampoules !U
Utilisez, uniquement, des ampoules identiques à celles d’origine et ayant le même
voltage. Utilisez, uniquement, la hotte aspirante, lorsque les ampoules sont
montées, pour réduire tout risque de choc électrique.
Les filtres chauffent lors de l’utilisation. Après avoir cuisiné, il convient d’attendre auU
moins 30 minutes avant de procéder au nettoyage.

16
2 Sécurité
Le courant doit être coupé lors d’une réparation ou d’un nettoyage. Débrancher laU
fiche de la prise de courant ou mettez le disjoncteur en position d’interruption de
courant.
La graisse et l’huile s’enflamment en cas de surchauffe. Restez vigilant lorsque vousU
cuisinez.
Cet appareil est muni d’une marque conforme à la directive européenne relative à
l’élimination des déchets provenant d’appareils électriques et électroniques (AEEA). Ce
produit doit être mis au rebut conformément aux normes environnementales locales en
matière de traitement de déchets. Pour plus d’informations concernant le traitement, la
récupération et le recyclage de ce produit, nous vous prions de contacter les bureaux de
votre municipalité; le service de collecte des déchets ou le magasin où vous avez acheté
le produit.
2.2 Système d’évacuation
En fonction du modèle, la hotte aspirante peut être raccordée
de deux manières :
1. Version canal d’évacuation. Les vapeurs de cuisson aspirées
et filtrées sont évacuées vers l’extérieur via la partie de la
hotte. C’est la meilleure manière !
2. Version recyclage. Les particules de graisse et les odeurs
contenues dans les vapeurs de cuisson sont filtrées. L’air
aspiré n’est pas évacué, mais renvoyé dans la cuisine. Il
convient de placer un filtre à charbon actif dans la hotte.
Attention ! Le filtre à charbon actif doit être commandé
séparément.

17
3 Utilisation
Commande
Mise en service du ventilateur
Appuyez sur la touche (1).
La hotte se met en marche sur la position programmée dernier.
Mise en service du ventilateur
Appuyez sur la touche (2), (3) ou (4).
La hotte se met en marche sur la position programmée.
Mise en/hors service de l’éclairage
Appuyez sur la touche pour l’éclairage (5).
L’éclairage va s’enclencher.
Appuyez encore une fois sur la touche pour éteindre la lumière.
Mise hors service du ventilateur
Appuyez sur la touche (1).
La hotte est hors service.
12345

4.1 Elimination des filtres
Coupt ! Débrancher la fiche de prise de courant ou mettre le
disjoncteur en position d’interruption du courant. Tirer l’avant
de le filtre vers le bas.
4.2 Remplacement des filtres à charbon
Vous devez utiliser le filtre à charbon lorsque la hotte n’est raccordée à aucun conduit.
Remarque :
Le charbon de bois activé sature après une utilisation plus ou moins prolongée, selonU
le type de cuisson et la fréquence de nettoyage du filtre à graisse.
Dans tous les cas, le filtre à charbon doit, cependant, être remplacé au moins tous lesU
4 mois.
ULes filtres à charbon actif ne sont pas lavables et donc pas réutilisables. Le charbon
actif saturé est polluant, donc remplacez le filtre à temps.
Fixez le filtre à charbon sous le logement du moteur à l’aide
des attaches en plastique (A).
Réinstallez les grilles du filtre dans la hotte d’extraction.
4.3 Changement d’ampoules
Enlevez le chapeau de protection de la lampe.
Remplacez la lampe par une nouvelle lampe de 40 watts
maximum (dimension de douille E14).
Remettez en place le chapeau de protection.
18
4 Entretien

19
5 Installation
4.4 Nettoyage
Hotte
Vous pouvez nettoyer la hotte à l’eau savonneuse et une serviette douce, puis rincer à
l’eau claire. Ne pas utiliser de produits d’entretien abrasifs. Frotter la peinture laquée de
votre hotte avec de la cire pour qu’elle conserve sa beauté.
Hottes à cheminée en acier inoxydable
Ne pas nettoyer la cheminée avec une éponge à récurer ou avec des produits abrasifs.
Frotter la cheminée en acier inoxydable avec du Stahlfix.
Filters métalliques
Il est possible de laver les filtres métalliques dans le lave-vaisselle. Placez les filtres en mettant
les ouvertures vers le bas dans le lave-vaisselle pour permettre à l’eau de s’écouler. Les
produits d’entretien donnent aux filtres en aluminium une couleur terne. Cela est tout à
fait normal.
Panneaux en verre
Les panneaux en verre ne doivent pas être nettoyés dans le lave-vaisselle pour éviter de
causer des différences de couleurs. Les panneaux en verre doivent être lavés à la main à
l’aide d’une solution savonneuse.

20
5 Installation
5.1 Généralités
Le raccordement électrique de cet appareil doit être effectué par un installateur
agréé, qui connaît et applique les normes de sécurité en vigueur. Cet appareil est
conformément aux directives Européens.
Important:
ULa distance entre le point le plus bas de la hotte aspirante et la plaque de cuisson
doit être d’au moins 75 cm. Dans le cas d’une plaque électrique, la distance
minimale est de 65 cm.
Si la hotte est raccordée à un conduit d’évacuation existant, aucun autre appareilU
électroménager ne doit être raccordé au même conduit (exemples : chauffe-eau,
poêle).
Ne pas oublier les règlements locaux en vigueur concernant l’aération des appareilsU
à gaz.
Un conduit d’évacuation court et un nombre limité de coudes assurent un meilleurU
fonctionnement de la hotte.
Avant de commencer à percer, assurez vous qu’il ne passe pas de conduites àU
l’endroit choisi.
Le tuyau de connexion a un diamètre de 125 mm ou de 150 mm. Il est conseilléU
d’utiliser aussi ces diamètres pour le tube de connexion.
Le matériel d’installation livré avec la hotte en question, est approprié pour des mursU
en béton renforcé et en briques. Certains types de murs demanderont des chevilles
et des vis spéciales.
