OWNER’S MANUAL
FlexVane Pump
NOTICE D’UTILISATION
Pompe FlexVane
MANUAL DEL USUARIO
Bomba FlexVane
Installation/Operation/Parts
For further operating,
installation, or maintenance
assistance:
Call 1-888-957-8677
English................... Pages 2-7
Installation/Fonctionnement/Pièces
Pour plus de renseignements
concernant l’utilisation,
l’installation ou l’entretien,
Composer le 1 [phone]
Français ............... Pages 8-13
Instalación/Operación/Piezas
Para mayor información sobre
el funcionamiento, instalación o
mantenimiento de la bomba:
Llame al 1-888-957-8677
Español.............Paginas 14-19
4835 0205
HY106

Safety 2
SAFETY INFORMATION
Hazardous
voltage
Use this pump only on a 115
volt circuit. Pump is
equipped with an approved
3-conductor cord and
3-prong, grounding-type plug. To reduce
the risk of electric shock, connect it to a
properly grounded, grounding-type
receptacle.
If circuit has a 2-prong receptacle, replace
it with a properly grounded 3-prong
receptacle installed in accordance with the
National Electrical Code and local codes
and ordinances.
Any extension cord used must be outdoor
grade, gauge 16 AWG or heavier, and not
more than 25’ long.
Risk of fire or explosion if
used to pump flammable liquids or if used
in explosive atmospheres. Pump water
only with this pump. Pump is designed to
pump water at temperatures between 32°-
77° F (0°-25° C) only.
Risk of electrical shock. Do
not allow the motor to get wet!
Risk of burns. During
normal operation, motor will normally run
hot enough to burn you. Do not touch
motor when it is hot.
Do not operate the pump continuously at a
discharge pressure of more than 12 psi
(83 kPa) or discharge lift of more than
28’ (8.5 M), as the motor will exceed the
normal safe operating temperature and
may heat to 180° - 190° F (82° C - 88° C).
NOTICE: This unit is not designed for
applications involving salt water or brine!
Use with salt water or brine will void
warranty.
California Proposition 65 Warning
This product and related
accessories contain chemicals known to
the State of California to cause cancer,
birth defects or other reproductive harm.

Installation 3

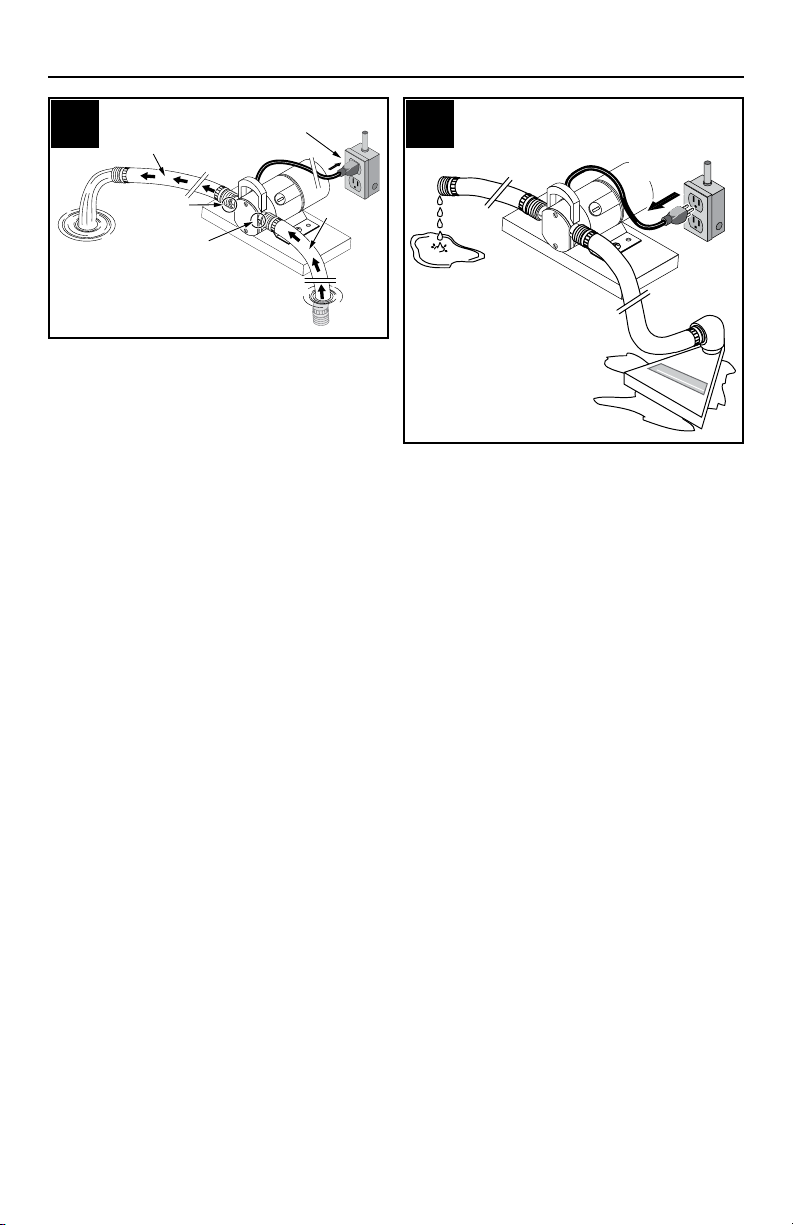

USE 1/2"HOSE (OR LARGER)
Use a reinforced hose on the inlet. The
pump should be less than 10’ above and
less than 25’ to one side of the water
source. Make the outlet hose as short as
possible – 25’ or less.
Check the washer in the inlet fitting to
make sure it is airtight. If this joint leaks
air, the pump will not operate.
DO NOT RUN THE PUMP DRY!
Mount the pump solidly on a stable
platform.
KEEP THE HOSES
AS STRAIGHT AS POSSIBLE
To reduce friction, do not coil or kink
the hoses. When pumping from a well or
stream, raise the inlet hose a few inches off
the bottom to avoid sucking in sand, silt or
pebbles (which can disable the impeller).
Install the suction attachment (included) to
protect the pump from large solids .
NOTICE: Attach the suction attachment to
the end of the inlet line and place it in at
least 1/2"of water at the lowest point to be
pumped. Be sure all connections are air tight.
IN
OUT
1/2" or Larger
Outlet Hose
4837A 0205
Water OUT
Water IN
1/2" or Larger
Reinforced
Inlet Hose
No kinks! No Coils!
Straight
Hose!
4838 0205
2
1

Installation 4
INLET HOSE GOES IN THE
WATER; OUTLET HOSE
STAYS OUT OF THE WATER.
MOTOR MUST STAY DRY
To prime the pump, fill the suction hose
with water, put it back in the water source,
dry your hands, and start the pump.
Make sure all inlet connections are tight
(no air leaks) and the inlet hose is in the
water. Make sure the end of the outlet hose
is not under water. If the outlet is under
water, the pump may not work.
Plug the cord into a 3-wire, 115 volt,
60 Hz, grounded A.C. outlet.
You should get water in 30 seconds or
less. If not, refill the hose and repeat the
process. If your pump does not prime on
the second try, check the impeller and the
inside of the pump head for wear. Replace
as needed.
The motor must have air circulation
around it for proper cooling. This pump
will lift water 12’; trying to lift water more
than 12’ can cause the motor to run hot.
The motor has a thermal overload which
will stop it if it gets too hot. If the motor
stops, allow it to cool for 30 minutes
before trying to start it again.
UNPLUG THE PUMP
Unplug the pump before all the water is
completely gone.
DO NOT RUN PUMP DRY!
PERFORMANCE
The pump will deliver 350 gallons/1325
liters per hour with an unrestricted
discharge line. If the discharge line is
restricted or raised and the pressure on the
pump outlet port increases, it will pump
less water.
NOTICE: This pump’s motor has brushes.
Inspect the brushes frequently; replace
them if they’re worn.
4839 0205 A
IN
Water IN
Water OUT
Outlet Hose
Plug in pump to start it.
NOTE: If you don't get water in
30 seconds or less, refill the hose
and repeat the process.
Inlet Hose
3
4840 0205
Unplug
4

Troubleshooting 5
SYMPTOM PROBABLE CAUSE(S) CORRECTIVE ACTION
Pump stops without Pump has overheated Wait for overload to reset; pump will automatically
warning and thermal overload restart
has tripped
Discharge hose too long Use shorter hose or reduce lift
or discharge lift higher
than 28’
Pump Won’t Prime Suction hose not full Fill suction hose (see Page 4)
Suction hose too long or Use 1/2"Suction hose, 25’ long or less
too small (the shorter the hose, the better)
Worn impeller Replace impeller
Suction leaks Replace hose washer, check for leaks in hose
Suction hose kinked Straighten out suction hose
or coiled
Pump leaks Shaft U-cup seal leaks Replace pump
Cover O-Ring leaks Replace cover O-Ring
Pump runs, pumps Worn impeller Replace impeller
little or no water Bad motor brushes Replace motor brushes
Bad U-cup shaft seal Replace pump
(pump will leak)
Suction or discharge hose Straighten out hose
kinked or coiled

Component Reference and Brush Installation 6
Pump Head Assembly No. RP4940-22
includes Key Nos. 1 through 7.
Service Kit No. FP003414S-01
includes 1 each of Key Nos. 3, 4, and 6.
Brush Kit No. FP003415S
includes a pair of replaceable brushes, springs,
and caps, Key No. 10.
Pud-L-ScoopTM No. FP000349A
includes the Pud-L-ScoopTM, and a 6’ garden
hose with washer.
Key
No. Part Description
1 10-32x1-3/4 Phil. Hd Screw*
2 End Cover / Wear Plate
3 O-Ring
4 Impeller
5 Insert
6 U Cup Seal
7 Pump Body
8 Slinger
9 Motor**
10 Motor Brush and Spring Set (1 Pair)
* Standard hardware item; purchase locally.
** If motor fails, replace entire pump.
MODEL HY106
COMPONENT REFERENCE
Brush must enter
square hole.
Match brush curve
to armature curve
12345678910
4841 0205

Warranty 7
Limited Warranty
HYDROMATIC warrants to the original consumer purchaser (“Purchaser” or “You”) of
HYDROMATIC Sump Pumps, Effluent Pumps, Sewage Pumps (other than 2-1/2”), and
Package Systems, that they will be free from defects in material and workmanship for
the Warranty Period of 36 months from date of manufacture.
Our warranty will not apply to any product that, in our sole judgement, has
been subject to negligence, misapplication, improper installation, or improper
maintenance. Without limiting the foregoing, operating a three phase motor with
single phase power through a phase converter will void the warranty. Note also that
three phase motors must be protected by three-leg, ambient compensated, extra-
quick trip overload relays of the recommended size or the warranty is void.
Your only remedy, and HYDROMATIC’s only duty, is that HYDROMATIC repair or
replace defective products (at HYDROMATIC’s choice). You must pay all labor and
shipping charges associated with this warranty and must request warranty service
through the installing dealer as soon as a problem is discovered. No request for
service will be accepted if received after the Warranty Period has expired. This
warranty is not transferable.
EXCEPTIONS: Hydromatic Special Application Pumps, Battery Back-Up Sump
Pumps, Filtered Effluent Pumps, Grinder Pumps, and 2-1/2” Sewage Pumps are
warranted for a period of 12 months from date of purchase or 18 months from date of
manufacture, whichever comes first.
HYDROMATIC SHALL NOT BE LIABLE FOR ANY CONSEQUENTIAL, INCIDENTAL,
OR CONTINGENT DAMAGESWHATSOEVER.
THE FOREGOING LIMITED WARRANTIES ARE EXCLUSIVE AND IN LIEU OF ALL
OTHER EXPRESS AND IMPLIED WARRANTIES, INCLUDING BUT NOT LIMITED TO
IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR
PURPOSE. THE FOREGOING LIMITED WARRANTIES SHALL NOT EXTEND
BEYOND THE DURATION PROVIDED HEREIN.
Some states do not allow the exclusion or limitation of incidental or consequential
damages or limitations on the duration of an implied warranty, so the above
limitations or exclusions may not apply to You. This warranty gives You specific legal
rights and You may also have other rights which vary from state to state.
This Limited Warranty is effective June 1, 2011 and replaces all undated warranties
and warranties dated before June 1, 2011.
HYDROMATIC
293 Wright Street, Delavan, WI 53115
Phone: [phone] • Fax: [phone] • Web Site:
hydromatic.com

Sécurité 8
CONSIGNES DE SÉCURITÉ
Utiliser cette pompe
uniquement sur un circuit de
115 volts. Elle est équipée
d’un câble conducteur à 3 fils métalliques
à prise à la masse. Pour réduire tout
risque d’électrocution, le brancher à un
réceptacle correctement relié à la masse.
Si un circuit a un réceptacle à 2 trous, le
remplacer avec un réceptacle à 3 trous
adéquatement mis à la terre et posé
conformément aux normes du National
Electric Code, aux codes de la municipalité
et aux décrets applicables.
Si on utilise un cordon prolongateur, il doit
être prévu pour être utilisé à l’extérieur et le
calibre de ses conducteurs doit être de 16
AWG ou plus gros. Sa longueur ne doit pas
dépasser 25 pieds (7,6 m).
Risque d’incendie ou
d’explosion si la pompe est utilisée pour
pomper des liquides inflammables ou si elle
est utilisée dans une atmosphère explosive.
Ne pomper que de l’eau avec cette pompe.
La pompe est conçue pour pomper de l’eau
dont la température varie entre 0 et 25 °C
(32 ° et 77 °F) seulement.
Risque d’électrocution.
Ne pas laisser le moteur se mouiller.
Risque de brûlures.
Pendant le fonctionnement normal, le
moteur devient suffisamment chaud pour
causer des brûlures. Ne pas toucher au
moteur pendant qu’il est chaud.
Ne pas faire fonctionner la pompe en
continu si la pression de refoulement est
supérieure à 83 kPa (12 lb/po2) ou si la
hauteur de refoulement est supérieure à
8,5 m (28 pi) sinon les températures de
fonctionnement sécuritaires normales de
moteur seront dépassées et la chaleur
pourra atteindre 82° C à 88° C (180° F à
190 ° F).
AVIS : Cette pompe n’est pas conçue pour
pomper de l’eau salée ni de la saumure!
La garantie sera annulée si cette pompe
est utilisée pour pomper de l’eau salée ou
de la saumure.
Avertissement lié à la Proposition 65 de la
Californie
Ce produit et les
accessoires connexes contiennent des
produits chimiques reconnus dans l’État de
la Californie comme pouvant provoquer
des cancers, des anomalies congénitales ou
d’autres dangers relatifs à la reproduction.

Installation 9
UTILISER UN TUYAU SOUPLE
DE 1,3 CM (1/2 PO)
(OU PLUS GROS)
Utiliser un tuyau souple renforcé sur le
côté admission. Cette pompe doit être
installée à moins de 3 mètres (10 pieds)
au-dessus de la source d’eau, et à moins
de 7,6 mètres (25 pieds) d’un côté ou
l’autre de la source d’eau. Le tuyau souple
de refoulement doit être aussi court que
possible, soit 7,6 mètres (25 pieds) de long
maximum.
Veiller à ce que la rondelle dans la
garniture d’admission soit hermétique. Si
ce joint n’est pas étanche et cause des
fuites d’air, la pompe ne fonctionnera pas.
NE PAS FAIRE FONCTIONNER LA POMPE
À SEC!
Monter la pompe fermement sur une plate-
forme stable.
GARDER LES TUYAUX
SOUPLES AUSSI DROITS
QUE POSSIBLE.
Pour réduire le frottement, ne pas enrouler
ni pincer les tuyaux souples. Si le pompage
est effectué d’un puits ou d’un ruisseau,
élever le tuyau d’aspiration de quelques
centimètres du fond pour éviter d’aspirer
du sable, du limon ou du gravier (les corps
étrangers mettront l’impulseur hors d’état).
Installer l’accessoire d’aspiration (fourni)
de façon à protéger la pompe contre les
grosses matières solides.
AVIS: Monter l’accessoire d’aspiration
à l’extrémité de la voie d’aspiration et le
placer à une profondeur minimum en eau
de 12,7 mm (1/2 po) au point le plus bas
de la zone à pomper. S’assurer que tous les
raccords sont étanches.
IN
OUT
1/2" or Larger
Outlet Hose
4837A 0205
Water OUT
Water IN
1/2" or Larger
Reinforced
Inlet Hose
Tuyau souple de refoulement
de 1,3 cm (1/2 po) ou plus gros
Tuyau souple
d’aspiration
renforcé de
1,3 cm (1/2 po)
ou plus gros
SORTIE
de l’eau
ADMISSION
de l’eau
1
No kinks! No Coils!
Straight
Hose!
4838 0205
Tuyau
droit!
BON
Pas de serpentin!
Pas de pincement!
2

LE TUYAU D’ASPIRATION VA
DANS L’EAU. LE TUYAU DE
REFOULEMENT RESTE SORTI
DE L’EAU. LE MOTEUR DOIT
RESTER À SEC
Pour amorcer la pompe, remplir le tuyau
d’aspiration avec de l’eau, le remettre dans
la source d’eau, se sécher les mains, puis
démarrer la pompe.
S’assurer que tous les raccordements sont
étanches (pas de prise d’air) et que le tuyau
d’aspiration est dans l’eau. S’assurer que
l’extrémité du tuyau de refoulement n’est pas
sous l’eau. Si le tuyau de refoulement est sous
l’eau, la pompe risque de ne pas fonctionner.
Brancher le câble à la prise à 3 fils métalliques
de 115 volts c.a. et 60 Hz mise à la terre.
La pompe devra débiter dans les 30
secondes. Sinon, remplir le tuyau à
nouveau et répéter le processus. Si
la pompe ne s’amorce pas pendant un
deuxième essai, s’assurer que l’impulseur et
l’intérieur de la tête de la pompe ne sont pas
usés. La remplacer au besoin.
L’air doit bien circuler autour du moteur pour
bien le refroidir. Cette pompe pousse l’eau à
3,66 m (12 pieds) en hauteur; si cette hauteur
est dépassée, ceci peut causer la surchauffe du
moteur. Le moteur est muni d’une protection
automatique contre les surcharges thermiques
qui fera arrêter le moteur s’il surchauffe. Si le
moteur s’arrête, le laisser refroidir pendant
30 minutes avant d’essayer de le redémarrer.
DÉBRANCHER LA POMPE
Débrancher la pompe avant que toute
l’eau soit pompée.
NE PAS LAISSER LA POMPE
FONCTIONNER À SEC!
RENDEMENT
La pompe délivrera 1 325 litres (350 gallons)
par heure lorsque le déversement n’est
pas obstrué. Si le tuyau de refoulement
est obstrué ou relevé et que la pression
côté orifice de refoulement de la pompe
augmente, moins d’eau sera pompée.
AVIS: Le moteur de cette pompe est muni
de balais. Les inspecter fréquemment et les
remplacer lorsqu’ils seront usés.
4840 0205
Unplug
Débrancher
5
Installation 10
4839 0205 A
IN
Water IN
Water OUT
Outlet Hose
Plug in pump to start it.
NOTE: If you don't get water in
30 seconds or less, refill the hose
and repeat the process.
Inlet Hose
3Brancher la pompe pour la démarrer.
Tuyau de refoulement
ADMISSION de l’eau
REMARQUE : Si la pompe ne débite
pas dans les 30 secondes, remplir le
tuyau à nouveau et répéter le
processus.
Tuyau
d’aspiration
SORTIE de l’eau

Recherche des pannes 11
INCIDENTS CAUSE(S) POSSIBLE(S) REMÈDES
La pompe s’arrête La pompe a surchauffé et Attendre qu’il se réenclenche; la pompe redémarrera
sans avertissement le dispositif de protection automatiquement
contre les surcharges
thermiques s’est déclenché
Le tuyau de refoulement En utiliser un plus court ou abaisser la hauteur
est trop long ou la hauteur
de refoulement est
supérieure à 28 pieds
La pompe ne Le tuyau d’aspiration Remplir le tuyau d’aspiration
s’amorce pas n’est pas rempli (Se reporter à la page 10)
Le tuyau d’aspiration est En utiliser un de 1/2 pouce et de 25 pieds maximum
trop long ou trop petit (Le plus court possible est préférable)
L’impulseur est usé Remplacer l’impulseur
L’aspiration fuit Remplacer la rondelle du tuyau; s’assurer que le
tuyau ne fuit pas
Le tuyau d’aspiration est Redresser le tuyau d’aspiration
pincé ou enroulé
La pompe fuit La coupelle d’étanchéité Remplacer la pompe
de l’arbre fuit
Le joint torique du Remplacer le joint torique du couvercle
couvercle fuit
La pompe fonctionne, L’impulseur est usé Remplacer l’impulseur
mais ne débite que Les balais du moteur Remplacer les balais du moteur
très peu ou pas sont défectueux
du tout La coupelle d’étanchéité Remplacer la pompe
de l’arbre est défectueuse
(La pompe fuira)
Le tuyau d’aspiration est Redresser le tuyau
pincé ou enroulé

Référence des composants et pose des balais 12
Brush must enter
square hole.
Match brush curve
to armature curve
12345678910
4841 0205
Appareiller la courbe des
balais avec la courbe de
l’induit.
La balai doit entrer
dans le trou carré.
Les Pompes seules n° RP4940-22
comprennent les références nos 1 à 7.
Le nécessaire de réparation n° FP003414S-01
comprend 1 de chacune des Réf. 3, 4 et 6.
Les nécessaires de balais n° FP003415S
comprend une paire de balais, de ressorts et de capuchons
remplaçables, Ref. 10.
Le«Pud-L-ScoopMC» n° FP000349A
comprend le Pud-L-ScoopMC et un tuyau d’arrosage de 6 pieds,
y compris une rondelle.
Réf Description
1 Vis à tête Phillips 10-32x1-3/4 po *
2 Couvercle d’extrémité /
Plaque d’usure
3 Joint torique
4 Impulseur
5 Garniture
6 Joint de coupelle en U
7 Corps de la pompe
8 Déflecteur
9 Moteur**
10 Jeu de ressorts et de balais du moteur (1 paire)
* Fixation standard; à acheter localement.
** Si le moteur tombe en panne, remplacer toute la
pompe.
MODÈLE HY106
RÉFÉRENCE DES COMPOSANTS

Garantie 13
Garantie limitée
HYDROMATIC garantit à l’acheteur/au consommateur d’origine (l’Acheteur) des pompes
de puisard, pompes d’effluents, pompes d’eaux d’égout (à l’exception de la pompe de
2-1/2 po), et les systèmes ensembles HYDROMATIC, que celles-ci seront exemptes de tout
vice de matériau et de fabrication pendant la période de garantie de 36 mois suivant la
date de fabrication.
Nos garanties ne s’appliquent pas aux produits ayant fait l’objet de négligence, d’une
mauvaise utilisation, d’une mauvaise installation ou d’un manque d’entretien adéquat.
Sans aucune limitation des présentes, la garantie des moteurs triphasés submersibles
sera nulle et non avenue si ces moteurs sont branchés et fonctionnent sur le courant
monophasé par l’intermédiaire d’un déphaseur. Il faut également noter que les moteurs
triphasés doivent être protégés par un relais de surcharge tripolaire thermocompensé à
déclenchement extrêmement rapide du calibre recommandé, sinon la garantie sera nulle
et non avenue.
Le seul recours de l’Acheteur et la seule responsabilité de HYDROMATIC consistent
à réparer ou à remplacer (au choix de HYDROMATIC) les produits qui se révéleraient
défectueux. L’Acheteur s’engage à payer tous les frais de main d’œuvre et d’expédition
du produit couvert par sa garantie et de s’adresser au concessionnaire-installateur ayant
procédé à l’installation dès qu’un problème est découvert pour obtenir un service sous
garantie. Aucune demande de service en vertu de sa garantie ne sera acceptée après
expiration de la durée de sa garantie. Ces garanties ne sont pas transférables.
EXCEPTIONS: Les pompes pour applications spéciales, les pompes de puisard de secours
à batterie, les pompes d’effluents à filtre, les pompes broyeuses, et les pompes d’eaux
d’égout de 2-1/2 po Hydromatic sont garanties pendant une période de 12 mois suivant la
date d’achat, ou une période de 18 mois suivant la date de fabrication, selon la première
occurrence.
HYDROMATIC DÉCLINE TOUTE RESPONSABILITÉ POUR TOUT DOMMAGE INDIRECT
OU FORTUIT QUEL QU’IL SOIT.
LA GARANTIE LIMITÉE SUSMENTIONNÉE EST EXCLUSIVE ET REMPLACE TOUTES
LES AUTRES GARANTIES EXPRESSES ET TACITES, Y COMPRIS, MAIS SANS S’Y
LIMITER, LES GARANTIES DE QUALITÉ MARCHANDE ET D’ADAPTATION À UN
USAGE PARTICULIER. LA GARANTIE LIMITÉE SUSMENTIONNÉE NE DOIT PAS ÊTRE
PROLONGÉE AU-DELÀ DE LA DURÉE PRÉVUE AUX PRÉSENTES.
Certains états, territoires et certaines provinces ne permettent pas l’exclusion ou la
limitation des dommages indirects ou fortuits, ni les limitations relatives à la durée des
garanties tacites. Par conséquent, il se peut que les limitations ou les exclusions stipulées
dans les présentes ne s’appliquent pas dans ce cas. Ces garanties accordent des droits
juridiques précis, bien que l’on puisse bénéficier d’autres droits, selon la province, le
territoire ou l’état dans lequel on réside.
La présente garantie limitée est entrée en vigueur le 1er juin 2011 et remplace toute
garantie non datée ou antérieure à cette date.
HYDROMATIC
293 Wright Street, Delavan, WI 53115
Tél. : [phone] • Téléc. : 800-426-9446 • Site
Web : hydromatic.com

Seguridad 14
INFORMACIÓN SOBRE
LA SEGURIDAD
Use esta bomba sólo en un
circuito de 115 voltios. La
bomba viene equipada con un
cordón aprobado de 3 conductores y un
enchufe de 3 puntas con puesta a tierra.
Para reducir el peligro de choque eléctrico,
conecte a un receptáculo con puesta a
tierra y debidamente conectado a tierra.
Si un circuito tiene un receptáculo para
dos puntas, cámbielo por uno de 3 puntas
debidamente puesto a tierra e instalado
conforme al Código Eléctrico Nacional
y a todo otro código y norma local que
corresponda.
Todo cordón de alargue que se use, deberá
ser de tipo para exteriores, con un calibre
de 16 AWG o mayor y no más de 25 pies
de largo.
Peligro de incendio
o de explosión si se usa para bombear
líquidos inflamables o si se usa en
atmósferas explosivas. Bombee solamente
agua con esta bomba. La bomba ha sido
diseñada para bombear agua a temperaturas
de entre 32˚ y 77˚ F (0˚ y 25˚ C) solamente.
Peligro de choque
eléctrico. ¡No permita que el motor se
moje!
Peligro de
quemaduras. Durante la operación
normal, el motor generalmente estará
lo suficientemente caliente como para
provocar quemaduras. ¡No toque el motor
cuando esté caliente!!
No deje que la bomba funcione
continuamente a una presión de descarga
mayor de 12 psi (83 kPa) o a una altura de
descarga de más de 28 pies (8.5 m), ya que
el motor sobrepasará su temperatura normal
de funcionamiento seguro y podrá calentarse
hasta 180˚ - 190˚ F (82˚ C - 86˚ C).
AVISO: Esta unidad no ha sido diseñada
para uso con agua salada o salubre. El
uso con agua salada o salubre anulará la
garantía.
Advertencia de la Proposición 65 de
California
Este producto
y accesorios relacionados contienen
sustancias químicas reconocidas en el
Estado de California como causantes de
cáncer, malformaciones congénitas y otros
daños al sistema reproductivo.

Instalación 15
USE UNA MANGUERA
DE 1/2" (O MAYOR)
Use una manguera reforzada en la
admisión. La bomba debe estar a menos
de 10 pies por encima y a menos de
25 pies a un lado de la fuente de agua.
Asegúrese de que la manguera de salida
sea lo más corta posible - 25 pies de largo
o menos.
Inspeccione la arandela en el accesorio de
admisión, para verificar que esté hermético.
La bomba no funcionará si hay fugas de
aire desde esta unión.
¡NO PERMITA QUE LA BOMBA
FUNCIONE EN SECO!
Instale la bomba en forma segura sobre
una plataforma estable.
MANTENGA LAS MANGUERAS
LO MÁS RECTAS POSIBLES
Para reducir la fricción, no enrolle ni
curve las mangueras. Cuando bombee
desde un pozo o desde un arroyo, eleve
la manguera de admisión unas pulgadas
por encima del fondo, para evitar aspirar
arena, sedimentos o guijarros (que pueden
descomponer el impulsor). Instale el
accesorio de aspiración (incluido) para
proteger la bomba contra partículas sólidas
grandes.
AVISO: Conecte el accesorio de aspiración
en el extremo del tubo de admisión y
colóquelo en un mínimo de 1/2"de
agua en el punto más bajo de bombeo.
Verifique que todas las conexiones estén
herméticas.
IN
OUT
1/2" or Larger
Outlet Hose
4837A 0205
Water OUT
Water IN
1/2" or Larger
Reinforced
Inlet Hose
Manguera de salida
de 1/2"o mayor
Manguera de
admisión refor-
zada de 1/2"o
mayor
ENTRADA
del agua
SALIDA
del agua
1
No kinks! No Coils!
Straight
Hose!
4838 0205
Manguera
recta
Sin espirales
Sin curvas
2

LA MANGUERA DE
ADMISIÓN VA DENTRO DEL
AGUA; LA MANGUERA DE
SALIDA PERMANECE FUERA
DEL AGUA. EL MOTOR DEBE
ESTAR SECO
Para cebar la bomba, llene la manguera
de aspiración con agua, colóquela
nuevamente en la fuente de suministro
de agua, séquese las manos y encienda la
bomba.
Verifique que todas las conexiones de
admisión estén herméticas (sin fugas de aire)
y que la manguera de admisión esté dentro
del agua. Verifique que el extremo de la
manguera de salida no esté bajo agua. Si
la salida está bajo agua, es posible que la
bomba no funcione.
Enchufe el cordón en un tomacorriente trifilar
de CA, 115 voltios, 60 Hz, conectado a tierra.
Deberá obtener agua en 30 segundos o
menos. De lo contrario, vuelva a llenar la
manguera y repita el proceso. Si su bomba
no ceba en la segunda tentativa, inspeccione
el impulsor y el interior del cabezal de la
bomba para verificar que no haya desgaste.
Cambie según se requiera.
El motor debe tener circulación de aire a
su alrededor para enfriarse debidamente.
Esta bomba levantará agua a 12 pies de
altura; si se trata de levantar agua a más
de 12 pies, el motor funcionará demasiado
caliente. El motor posee un interruptor de
sobrecarga térmica que lo detiene si se
calienta demasiado. Si el motor se detiene,
permita que se enfríe durante 30 minutos
antes de volver a encenderlo.
DESENCHUFE LA BOMBA
Desenchufe la bomba antes de que se
haya agotado toda el agua.
¡NO PERMITA QUE LA BOMBA
FUNCIONE EN SECO!
DESEMPEÑO
La bomba entregará 350 galones /1325
litros por hora con una tubería de
descarga no restringida. Si la tubería
de descarga está restringida o elevada
y aumenta la presión en el orificio de
salida de la bomba, ésta bombeará
menos agua.
AVISO: El motor de esta bomba tiene
escobillas. Inspeccione las escobillas con
frecuencia y cámbielas si están gastadas.
4840 0205
Unplug
4
Desenchufe
Instalación 16
4839 0205 A
IN
Water IN
Water OUT
Outlet Hose
Plug in pump to start it.
NOTE: If you don't get water in
30 seconds or less, refill the hose
and repeat the process.
Inlet Hose
3Enchufe la bomba para encenderla
Manguera de salida
SALIDA del agua
ENTRADA del agua
NOTA: Si no obtiene agua en
30 segundos o menos, vuelva a
llenar la manguera y repita el
proceso.
Manguera
de admisión

Localización de fallas 17
SÍNTOMA CAUSA(S) PROBABLE(S) MEDIDA CORRECTIVA
La bomba se detiene La bomba se ha recalentado Esperar hasta que el dispositivo de protección contra
sin advertencia activando el dispositivo de sobrecarga térmica se reposicione; la bomba se
protección contra sobrecarga volverá a encender automáticamente
térmica
La manguera de descarga Usar una manguera más corta o reducir la altura
es demasiado larga o la
altura de descarga es mayor
que 28 pies
La bomba no ceba La manguera de aspiración Llenar la manguera de aspiración
no está llena (consultar la Página 16)
La manguera de aspiración Usar una manguera de aspiración de 1/2", de 25 pies
es demasiado larga o o menos de largo (cuanto más corta sea la manguera,
demasiado pequeña mejor)
El impulsor está gastado Reemplazar el impulsor
Hay fugas en la aspiración Reemplazar la arandela de la manguera, verificar que
no haya fugas en la manguera
La manguera de aspiración Enderezar la manguera de aspiración
está torcida o enrollada
La bomba tiene fugas La junta de estanqueidad Reemplazar la bomba
en forma de U del eje
tiene fugas
El aro tórico de la cubierta Reemplazar el aro tórico de la cubierta
tiene fugas
La bomba funciona Impulsor gastado Reemplazar el impulsor
pero bombea poco Malos cepillos del motor Reemplazar los cepillos del motor
o nada de agua Mala junta de estanqueidad Reemplazar la bomba
en forma de U del eje
(la bomba tendrá fugas)
La manguera de aspiración Enderezar la manguera
o de descarga está torcida
o enrollada

Brush must enter
square hole.
Match brush curve
to armature curve
12345678910
4841 0205
Igualar curva de escobillas
con la curva de armadura.
La escobilla debe entrar
en el hueco cuadrado.
Conjunto de cabeza de bomba No. RP4940-22
incluye desde el No. 1 hasta el No. 7.
Juego de servicia No. FP003414S-01
Incluye 1 de cada una de las Claves Números 3, 4 y 6.
Juego de escobillas No. FP003415S
incluye un par de escobillas, resortes y casquetes
reemplazables, Clave No. 10.
Pud-L-ScoopMC (placa colectora No. FP000349A
incluye el Pud-L-ScoopMC y una manguera de jardín de 6 pies
de largo con arandela.
No. de Descripcion de
Réflas Piezas
1 10-32x1-3/4 Tornillo con cabeza Phillips*
2 Tapa de Extremo / Placa de Desgaste
3 Anillo O
4 Impulsor – rudete
5 Inserción
6 Junta de Copa en U
7 Cuerpo de la bomba
8 Arandela
9 Motor**
10 Juego de escobilla de motor y resortes (1 Par)
* Articulos estándor de ferreteria, comprar localmente.
** Si el motor falla, reemplace toda la bomba.
MODELO HY106
REFERENCIA DE LOS COMPONENTES
Referencia de componentes e instalación de escobillas 18

Garantía 19
Garantía limitada
HYDROMATIC le garantiza al comprador consumidor original (el “Comprador” o
“Usted”) que las bombas de sumidero, las bombas efluentes, las bombas para aguas
residuales (a excepción de la bomba de 2-1/2”), y los sistemas-paquetes de marca
HYDROMATIC, estarán libres de defectos en materiales y en mano de obra durante un
período de garantía de 36 meses a partir de la fecha en que han sido fabricadas.
Nuestra garantía no se aplicará a ningún producto que, a nuestro sólo juicio, haya
sido sometido a negligencia, mal uso, instalación inadecuada o mal mantenimiento.
Sin prejuicio a lo que antecede, la garantía quedará anulada en el caso en que un
motor trifásico se haya usado con una fuente de alimentación monofásica, a través de
un convertidor de fase. Es importante indicador que los motores trifásicos deben estar
protegidos por relés de sobrecarga de disparo extra-rápido, con compensación ambiental
de tres etapas, del tamaño recomendado, de lo contrario, la garantía quedará anulada.
Su único recurso, y la única obligación de HYDROMATIC es que HYDROMATIC repare
o reemplace los productos defectuosos (a juicio de HYDROMATIC). Usted deberá pagar
todos los cargos de mano de obra y de envío asociados con esta garantía y deberá
solicitar el servicio bajo garantía a través del concesionario instalador tan pronto como
se descubra un problema. No se aceptará ninguna solicitud de servicio bajo garantía que
se reciba después del vencimiento del Período de Garantía. Esta garantía no se puede
transferir.
EXCEPCIONES: Las bombas para aplicaciones especiales, las bombas de sumidero
con baterías de respaldo, les bombas efluentes con filtro, las bombas trituradoras, y las
bombas para aguas residuales de 2-1/2” de marca Hydromatic están garantizadas por un
período de 12 meses a partir de la fecha de compra, o durante 18 meses a partir de la
fecha de su fabricación, según lo que ocurra primero.
HYDROMATIC NO SE HARÁ RESPONSABLE DE NINGÚN DAÑO CONSECUENTE,
INCIDENTAL O CONTINGENTE.
LAS GARANTÍAS LIMITADAS QUE ANTECEDEN SON EXCLUSIVAS Y EN LUGAR DE
TODA OTRA GARANTÍA EXPLÍCITA E IMPLÍCITA, INCLUYENDO, PERO SIN LIMITARSE
A LAS GARANTÍAS IMPLÍCITAS DE COMERCIABILIDAD E IDONEIDAD PARA UN FIN
ESPECÍFICO. LAS GARANTÍAS LIMITADAS QUE ANTECEDEN NO SE EXTENDERÁN MÁS
ALLÁ DEL PERÍODO DE DURACIÓN INDICADO EN LA PRESENTE.
Algunos estados no permiten la exclusión o limitación de daños incidentales o
consecuentes o de limitaciones de tiempo sobre garantías implícitas, de modo que es
posible que las limitaciones o exclusiones que preceden no correspondan en su caso. Esta
garantía le otorga derechos legales específicos y es posible que usted también tenga otros
derechos que pueden variar de un estado al otro.
Esta Garantía Limitada entra en vigor el 1 de junio de 2011 y sustituye toda garantía sin
fecha o garantía con fecha anterior al 1 de junio de 2011.
HYDROMATIC
293 Wright Street, Delavan, WI 53115
Teléfono: 888-957-8677 • Fax: [phone] • Sitio
web: hydromatic.com
