PEWA BENNING MM 1 User manual

08/ 2004 BENNING MM 1
       

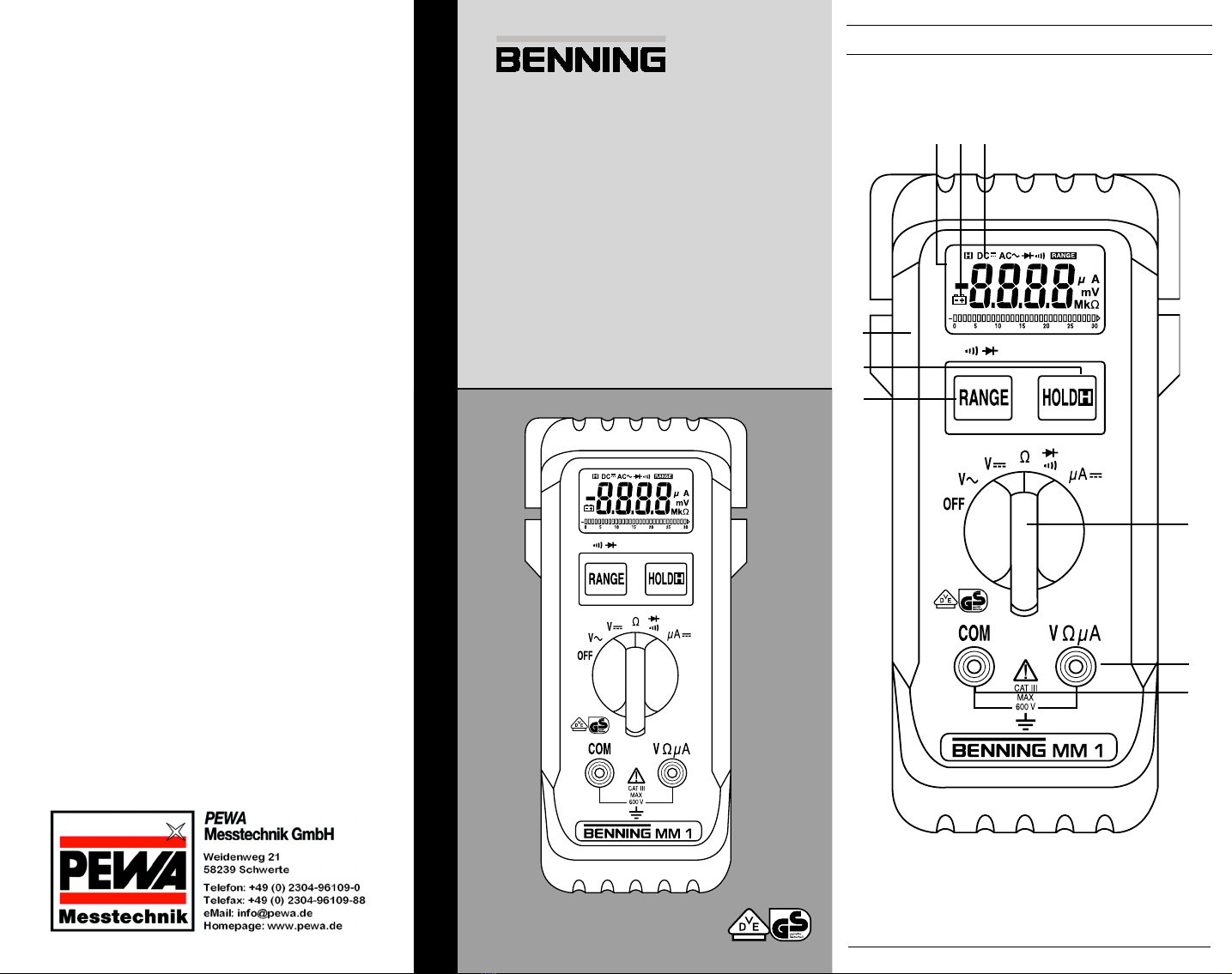

Bild 1: Gerätefrontseite
Fig. 1: Front tester panel
Fig. 1: Panneau avant de l'appareil
Fig. 1: Voorzijde van het apparaat
Fig. 1: Parte frontal del equipo
Fig. 1: Framsida
σχήμα 1: Μπροστινή όψη
ill. 1: Lato anteriore apparecchio
  






 Bedienungsanleitung
 Operating manual
 Notice d‘emploi
 Gebruiksaanwijzing
 Instrucciones de servicio
 Bruksanvisning
 Οδηγίες χρήσεως
 Istruzioni d’uso

08/ 2004 BENNING MM 1
08/ 2004 BENNING MM 1
               
Bild 10: Gummi-Schutzrahmen inkl. freistehender
Messspitze
Fig. 10:
Protective rubber holster with one probe free
for single handed operation
Fig. 10: Cadre de protection en caoutchouc avec
pointe de mesure libre
Fig .10: Beschermingshoes
Fig. 10: Marco protector de goma, con punta de
medición libre
Fig. 10: Gummiskyddsram
σχήμα 10: Τυλίξτε τα καλώδια μέτρησης
ill. 10: Guscio protettivo con puntale di misura
libero
Bild 9: Aufwicklung der Sicherheitsmessleitungen
am Gummi-Schutzrahmen
Fig. 9: Wrapping up the safety test leads
Fig. 9: Enroulement des câbles de mesure de
sécurité sur le cadre de protection en
caoutchouc
Fig. 9: Wikkeling van veiligheidsmeetsnoeren
Fig. 9: Arrollamiento de las conducciones
protegidas de medición en el marco
protector de goma
Fig. 9: Placering av säkerhetsmätsladdar
σχήμα 9: Τυλίξτε τα καλώδια μέτρησης
ill. 9: Avvolgimento dei cavetti di sicurezza
intorno al guscio protettivo
08/ 2004 BENNING MM 1
       
Bild 6: Durchgangsprüfung mit Summer
Fig. 6: Continuity Testing with buzzer
Fig. 6: Contrôle de continuité avec ronfleur
Fig. 6: Doorgangstest met akoestisch signaal
Fig. 6: Control de continuidad con vibrador
Fig. 6: Genomgångstest med summer
σχήμα 6: Έλεγχος συνέχειας με ηχητικό σήμα
ill. 6: Prova di continuità con cicalino
Bild 7: Diodenprüfung
Fig. 7: Diode Testing
Fig. 7: Contrôle de diodes
Fig. 7: Diodecontrole
Fig. 7: Verificación de di odos
Fig. 7: Diod-test
σχήμα 7: Έλεγχος διόδου
ill. 7: Prova diodi
Bild 2: Gleichspannungsmessung
Fig. 2: Direct voltage measurement
Fig. 2: Mesure de tension continue
Fig. 2: Meten van gelijkspanning
Fig. 2: Medición de corriente contínua
Fig. 2: Likspänningsmätning
σχήμα 2: μέτρηση DC-τάσης
ill. 2: Misura tensione continua
Bild 3: Wechselspannungsmessung
Fig. 3: Alternating voltage measurement
Fig. 3: Mesure de tension alternative
Fig. 3: Meten van wisselspanning
Fig. 3: Medición de tensión alterna
Fig. 3: Växelspänningsmätning
σχήμα 3: μέτρηση AC-τάσης
ill. 3: Misura tensione alternata
Bild 5: Widerstandsmessung
Fig. 5: Resistance measurement
Fig. 5: Mesure de résistance
Fig. 5: Weerstandsmeting
Fig. 5: Medición de resistencia
Fig. 5: Resistansmätning
σχήμα 5: Μέτρηση αντίστασης
ill. 5: Misura di resistenza
Bild 4: Gleichstrommessung
Fig. 4: DC current measurement
Fig. 4: Mesure de currant continu
Fig. 4: Meten van gelijkstroom
Fig. 4: Medición de corriente continua
Fig. 4: Likströmsmätning
σχήμα 4: μέτρηση συνεχούς ρεύματος
ill. 4: Misura corrente continua
Bild 11: Aufstellung des BENNING MM 1
Fig. 11: Standing up the BENNING MM 1
Fig. 11: Installation du BENNING MM 1
Fig. 11: Opstelling van de multimeter
Fig. 11: Colocación del BENNING MM 1
Fig. 11: Instrumentstöd
σχήμα11: Κρατώντας όρθιο το BENNING MM 1
ill. 11: Posizionamento del BENNING MM 1
Bild 8: Batteriewechsel
Fig. 8: Battery replacement
Fig. 8: Remplacement de la pile
Fig. 8: Cambio de batería
Fig. 8: Vervanging van de batterijen
Fig. 8: Batteribyte
σχήμα 8: Αντικατάσταση μπαταριών
ill. 8: Sostituzione batterie

10/ 2004 BENNING MM 1 1

Bedienungsanleitung
BENNING MM 1
Digital-Multimeter zur
- Wechselspannungsmessung
- Gleichspannungsmessung
- Gleichstrommessung
- Widerstandsmessung
- Durchgangsprüfung
- Diodenprüfung
Inhaltsverzeichnis
1. Benutzerhinweise
2. Sicherheitshinweise
3. Lieferumfang
4. Gerätebeschreibung
5. Allgemeine Angaben
6. Umgebungsbedingungen
7. Elektrische Angaben
8. Messen mit dem BENNING MM 1
9. Instandhaltung
10. Anwendung des Gummi-Schutzrahmens
1. Benutzerhinweise
Diese Bedienungsanleitung richtet sich an
- Elektrofachkräfte und
- elektrotechnisch unterwiesene Personen
Das BENNING MM 1 ist zur Messung in trockener Umgebung vorgesehen
und darf nicht in Stromkreisen mit einer höheren Nennspannung als 600 V AC
oder DC eingesetzt werden (Näheres hierzu im Abschnitt 6. "Umgebungsbe-
dingungen").
In der Bedienungsanleitung und auf dem BENNING MM 1 werden folgende
Symbole verwendet:
Dieses Symbol weist auf elektrische Gefahr hin.
 Dieses Symbol weist auf Gefährdungen beim Gebrauch des
BENNING MM 1 hin. (Dokumentation beachten!)
Dieses Symbol auf dem BENNING MM 1 bedeutet, dass das Gerät
schutzisoliert (Schutzklasse II) ausgeführt ist.
Dieses Symbol erscheint in der Anzeige für eine entladene
Batterie.
Dieses Symbol kennzeichnet den Bereich “Durchgangsprüfung”.Der
Summer dient der akustischen Ergebnisausgabe.
Dieses Symbol kennzeichnet den Bereich „Diodenprüfung“.
(DC) Gleichspannung.
(AC) Wechsel- Spannung oder Strom.
Masse (Spannung gegen Erde).

10/ 2004 BENNING MM 1 2

2. Sicherheitshinweise
Beispiel für Sicherheitshinweis:
Elektrische Gefahr!
Beachten Sie die Sicherheitshinweise!
Bevor Sie das BENNING MM 1 benutzen, lesen Sie bitte die Bedienungsanleitung
sorgfältig. Beachten Sie die Sicherheitshinweise in der Bedienungsanleitung.
Damit schützen Sie sich vor Unfällen und das BENNING MM 1 vor Schaden.
3. Lieferumfang
Zum Lieferumfang des BENNING MM 1 gehören:
3.1 ein Stück BENNING MM 1,
3.2 ein Stück Sicherheitsmessleitung, rot (L = 1,4 m; Spitze Ø = 4 mm) mit
Schutzkappen,
3.3 ein Stück Sicherheitsmessleitung, schwarz (L = 1,4 m; Spitze Ø = 4 mm)
mit Schutzkappen,
3.4 ein Stück Gummi-Schutzrahmen,
3.5 ein Stück Kompakt-Schutztasche,
3.6 zwei 1,5-V-Micro-Batterien (zur Erstbestückung im Gerät eingebaut),
3.7 die Bedienungsanleitung.
Hinweis auf Verschleißteile:
Das BENNING MM 1 wird von zwei 1,5-V-Micro-Batterien (2x1,5-V-IEC LR03)
gespeist.
4. Gerätebeschreibung
siehe Bild 1: Gerätefrontseite
Die in Bild 1 angegebenen Anzeige- und Bedienelemente werden wie folgt
bezeichnet:
 Digitalanzeige für den Messwert, Bargraphanzeige, Anzeige der
Bereichsüberschreitung
 Polaritätsanzeige,
 Batterieanzeige, erscheint bei entladener Batterie,
 Drehschalter, für Wahl der Funktion,
 Buchse (positive1) für V, , µA, ,
 COM-Buchse, gemeinsame Buchse für Spannungs-, Widerstandsmes-
sungen, Durchgangs- und Diodenprüfung,
 RANGE-Taste,
 HOLD-Taste,
 Gummi-Schutzrahmen
1 ) Hierauf bezieht sich die automatische Polaritätsanzeige für Gleichspannung
5. Allgemeine Angaben
5.1 Allgemeine Angaben zum BENNING MM 1
5.1.1 Die Digitalanzeige ist als 3½-stellige Flüssigkristallanzeige mit 10,5 mm
Schrifthöhe mit Dezimalpunkt ausgeführt. Der größte Anzeigewert ist
3200.
5.1.2 Die Polaritätsanzeige  wirkt automatisch. Es wird nur eine Polung
entgegen der Buchsendefinition mit "-" angezeigt.
5.1.3 Die Bereichsüberschreitung wird mit blinkender "1" oder "-1" angezeigt
und der Summer ertönt.
5.1.4 Bereichstaste "RANGE"  dient zur Weiterschaltung der manuellen
Messbereiche, bei gleichzeitiger Einblendung "RANGE" im Display.
Durch längeren Tastendruck (2 Sekunden) wird die automatische
Bereichswahl gewählt (Anzeige "RANGE" erlischt). In der
Drehschalterposition , ermöglicht die Bereichstaste "RANGE" ein
Wechseln zwischen der Funktion Durchgangsprüfung und der Funktion
Diodenprüfung.
5.1.5 Messwertspeicherung (Hold), durch Betätigen der Taste "HOLD" 
lässt sich das Messergebnis speichern. Im Display wird gleichzeitig
das Symbol "H" eingeblendet. Erneutes Betätigen schaltet in den Mess-
modus zurück.
5.1.6 Die Messrate der Ziffernanzeige des BENNING MM 1 beträgt nominal
ca. 2 Messungen pro Sekunde. Die Messrate der Bargraphanzeige
beträgt ca. 12 Messungen pro Sekunde.
5.1.7 Das BENNING MM 1 wird durch den Drehschalter  ein- oder
ausgeschaltet. Ausschaltstellung "OFF".
5.1.8. Das BENNING MM 1 schaltet nach ca. 10 min. selbsttätig ab. Er

10/ 2004 BENNING MM 1 3

schaltet wieder ein, wenn die "RANGE"-Taste  betätigt wird.
5.1.9 Temperaturkoeffizient des Messwertes: 0,15 x (angegebene Messge-
nauigkeit)/ °C < 18 °C oder > 28 °C, bezogen auf den Wert bei der
Referenztemperatur 23 °C.
5.1.10 Das BENNING MM 1 wird durch zwei 1,5-V-Batterien gespeist (IEC
LR03/ "Micro").
5.1.11 Wenn die Batteriespannung unter die vorgesehene Arbeitsspannung
des BENNING MM 1 sinkt, dann erscheint in der Anzeige ein Batterie-
symbol.
5.1.12 Die Lebensdauer einer Batterie beträgt etwa 1000 Stunden (Alkali-
batterie).
5.1.13 Geräteabmessungen:
(L x B x H) = 155 x 80 x 26 mm ohne Gummi-Schutzrahmen
(L x B x H) = 165 x 80 x 36 mm mit Gummi-Schutzrahmen
Gerätegewicht:
170 g ohne Gummi-Schutzrahmen
310 g mit Gummi-Schutzrahmen
5.1.14 Die Sicherheitsmessleitungen sind in 4 mm-Stecktechnik ausgeführt.
Die mitgelieferten Sicherheitsmessleitungen sind ausdrücklich für die
Nennspannung und dem Nennstrom des BENNING MM 1 geeignet.
Die Messspitzen können durch Schutzkappen geschützt werden.
5.1.15 Das BENNING MM 1 wird durch einen Gummi-Schutzrahmen  vor
mechanischer Beschädigung geschützt. Der Gummi-Schutzrahmen
 ermöglicht es, den BENNING MM 1 während der Messungen
aufzustellen oder aufzuhängen.
6. Umgebungsbedingungen
- Das BENNING MM 1 ist für Messungen in trockener Umgebung
vorgesehen,
- Barometrische Höhe bei Messungen: Maximal 2000 m,
- Überspannungskategorie/ Aufstellungskategorie: IEC 664/ IEC 1010-
1:1990 → 600 V Kategorie III,
- Verschmutzungsgrad: II,
- Schutzart: IP 30 (DIN VDE 0470-1 IEC/ EN 60529)
3 - erste Kennziffer: Schutz gegen Zugang zu gefährlichen Teilen und
Schutz gegen feste Fremdkörper, > 2,5 mm Durchmesser
0 - zweite Kennziffer: Kein Wasserschutz,
- Arbeitstemperatur und relative Luftfeuchte:
Bei Arbeitstemperatur von 0 °C bis 30 °C: relative Luftfeuchte kleiner 80 %,
Bei Arbeitstemperatur von 30 °C bis 40 °C: relative Luftfeuchte kleiner 75 %,
Bei Arbeitstemperatur von 40 °C bis 50 °C: relative Luftfeuchte kleiner 45 %,
- Lagerungstemperatur: Das BENNING MM 1 kann bei Temperaturen von
- 20 °C bis + 60 °C gelagert werden. Dabei ist die Batterie aus dem Gerät
heraus zu nehmen.
7. Elektrische Angaben
Bemerkung: Die Messgenauigkeit wird angegeben als Summe aus
- einem relativen Anteil des Messwertes und
- einer Anzahl von Digit (d.h. Zahlenschritte der letzten Stelle).
Diese Messgenauigkeit gilt bei Temperaturen von 18 °C bis 28 °C und einer
relativen Luftfeuchtigkeit kleiner 75 %.
7.1 Gleichspannungsbereiche
Der Eingangswiderstand beträgt 10 M.
Messbereich Auflösung Messgenauigkeit Überlastschutz
320 mV 100 µV ± (0,5 % des Messwertes + 2 Digit) 600 V DC/ AC
3,2 V 1 mV ± (0,5 % des Messwertes + 2 Digit) 600 V DC/ AC
32 V 10 mV ± (0,5 % des Messwertes + 2 Digit) 600 V DC/ AC
320 V 100 mV ± (0,5 % des Messwertes + 2 Digit) 600 V DC/ AC
600 V 1 V ± (0,5 % des Messwertes + 2 Digit) 600 V DC/ AC
7.2 Wechselspannungsbereiche
Der Eingangswiderstand beträgt 10 M parallel 100 pF. Der Messwert wird
durch Mittelwertgleichrichtung gewonnen und als Effektivwert angezeigt.

10/ 2004 BENNING MM 1 4

Messbereich Auflösung Messgenauigkeit
im Frequenzbereich 50 Hz - 400 Hz Überlastschutz
3,2 V 1 mV ± (1,5 % des Messwertes + 5 Digit)
im Frequenzbereich 40 Hz - 300 Hz für 3 V-Bereich
600 V DC/ AC
32 V 10 mV ± (1,5 % des Messwertes + 5 Digit) 600 V DC/ AC
320 V 100 mV ± (1,5 % des Messwertes + 5 Digit) 600 V DC/ AC
600 V 1 V ± (1,5 % des Messwertes + 5 Digit) 600 V DC/ AC
7.3 Gleichstrombereich
Messbereich Auflösung Mess-
genauigkeit
Spannungs-
abfall
Über-
lastschutz
320 µA 0,1 µA ± (1,0 % des Messwertes + 2
Digit) oder 3200 µA < 3 mV/ µA 600 V DC/ AC
3200 µA 1 µA ± (1,0 % des Messwertes + 2
Digit) oder 3200 µA < 3 mV/ µA 600 V DC/ AC
7.4 Widerstandsbereiche
Überlastschutz bei Widerstandsmessungen: 600 Veff.
Messbereich Auflösung Messgenauigkeit Max. Leerlauf-
spannung
320 Ω 0,1 Ω ± (1,0 % des Messwertes + 4 Digit) 1,3 V
3,2 Ω 1 Ω ± (0,8 % des Messwertes + 2 Digit) 1,3 V
32 kΩ 10 Ω ± (0,8 % des Messwertes + 2 Digit 1,3 V
320 kΩ 100 Ω ± (0,8 % des Messwertes + 2 Digit 1,3 V
3,2 MΩ 1 kΩ ± (0,8 % des Messwertes + 2 Digit 1,3 V
32 MΩ 10 kΩ ± (2,0 % des Messwertes + 5 Digit) 1,3 V
7.5 Diodenprüfung
Die angegebene Messgenauigkeit gilt im Bereich zwischen 0,4 V und 0,9 V.
Überlastschutz bei Diodenprüfungen: 600 Veff/ 600 V Gleichspannung.
Messbereich Auflösung Mess-
genauigkeit
Maximaler
Messstrom
Max. Leer-
laufspannung
1 mV ± (1,5 % des Mess-
wertes + 5 Digit) 1,5 mA 3,3 V
7.6 Durchgangsprüfung
Der eingebaute Summer ertönt bei einem Widerstand R kleiner 20 Ω.
8. Messen mit dem BENNING MM 1
8.1 Vorbereiten der Messungen
Benutzen und lagern Sie den BENNING MM 1 nur bei den angegebenen
Lager- und Arbeitstemperaturbedingungen, vermeiden Sie dauernde Sonnen-
einstrahlung.
- Angaben von Nennspannung und Nennstrom auf den Sicherheitsmessleitun-
gen überprüfen. Die zum Lieferumfang gehörenden Sicherheitsmessleitun-
gen entsprechen in Nennspannung und Nennstrom dem BENNING MM 1.
- Isolation der Sicherheitsmessleitungen überprüfen. Wenn die Isolation
beschädigt ist, dann sind die Sicherheitsmessleitungen sofort
auszusondern.
- Sicherheitsmessleitungen auf Durchgang prüfen. Wenn der Leiter in der
Sicherheitsmessleitung unterbrochen ist, dann sind die Sicherheitsmesslei-
tungen sofort auszusondern.
- Bevor am Drehschalter  eine andere Funktion gewählt wird, müssen die
Sicherheitsmessleitungen von der Messstelle getrennt werden.
- Starke Störquellen in der Nähe des BENNING MM 1 können zu instabiler
Anzeige und zu Messfehlern führen.
8.2 Spannungsmessung

10/ 2004 BENNING MM 1 5

Maximale Spannung gegen Erdpotential beachten!
Elektrische Gefahr!
Die höchste Spannung, die an den Buchsen,
- COM-Buchse 
- Buchse für V, Ω, µA, 
des BENNING MM 1 gegenüber Erde liegen darf, beträgt 600 V.
8.2.1 Spannungsmessung
- Mit dem Drehschalter  die Spannungsart am BENNING MM 1 wählen.
- Eventuell manuelle Bereichswahl durch Taste "RANGE" einstellen.
- Die schwarze Sicherheitsmessleitung mit der COM-Buchse  am
BENNING MM 1 kontaktieren.
- Die rote Sicherheitsmessleitung mit der Buchse für V, , µA,  am
BENNING MM 1 kontaktieren.
- Die Sicherheitsmessleitungen mit den Messpunkten kontaktieren, Messwert
an der Digitalanzeige  am BENNING MM 1 ablesen.
siehe Bild 2: Gleichspannungsmessung
siehe Bild 3: Wechselspannungsmessung
8.3 Gleichstrommessung
- Mit dem Drehschalter  den Gleichstrombereich am BENNING MM 1
wählen.
- Eventuell manuelle Bereichswahl durch Taste "RANGE" einstellen.
- Die schwarze Sicherheitsmessleitung mit der COM-Buchse  am
BENNING MM 1 kontaktieren.
- Die rote Sicherheitsmessleitung mit der Buchse für V, , µA,  am
BENNING MM 1 kontaktieren.
- Die Sicherheitsmessleitungen mit den Messpunkten kontaktieren, Messwert
an der Digitalanzeige  am BENNING MM 1 ablesen.
siehe Bild 4: Gleichstrommessung
8.4 Widerstandsmessung
- Mit dem Drehschalter  das Ohm-Symbol "Ω" am BENNING MM 1
wählen.
- Eventuell manuelle Bereichswahl durch Taste "RANGE" einstellen.
- Die schwarze Sicherheitsmessleitung mit der COM-Buchse  am
BENNING MM 1 kontaktieren.
- Die rote Sicherheitsmessleitung mit der Buchse für V, , µA,  am
BENNING MM 1 kontaktieren.
- Die Sicherheitsmessleitungen mit den Messpunkten kontaktieren, den
Messwert an der Digitalanzeige  am BENNING MM 1 ablesen.
siehe Bild 5: Widerstandsmessung
8.5 Durchgangsprüfung mit Summer
- Mit dem Drehschalter  den mit dem Summer/ Dioden-Symbol ,
gekennzeichneten Bereich am BENNING MM 1 wählen.
- Die schwarze Sicherheitsmessleitung mit der COM-Buchse  am
BENNING MM 1 kontaktieren.
- Die rote Sicherheitsmessleitung mit der Buchse für V, Ω, µA,  am
BENNING MM 1 kontaktieren.
- Die Sicherheitsmessleitungen mit den Messpunkten kontaktieren. Unterschreitet
der Leitungswiderstand zwischen der COM-Buchse und der Buchse für V, Ω,
µA, 20 Ω , ertönt im BENNING MM 1 der eingebaute Summer.
- Die Bereichstaste "RANGE" ermöglicht ein Wechseln zwischen der
Funktion Durchgangsprüfung und der Funktion Diodenprüfung.
siehe Bild 6: Durchgangsprüfung mit Summer
8.6 Diodenprüfung
- Mit dem Drehschalter  den mit dem Summer/ Dioden-Symbol ,
gekennzeichneten Bereich am BENNING MM 1 wählen.
- Durch Drücken der Bereichstaste "RANGE" in die Funktion Diodenprüfung
wechseln.
- Die schwarze Sicherheitsmessleitung mit der COM-Buchse  am
BENNING MM 1 kontaktieren.
- Die rote Sicherheitsmessleitung mit der Buchse für V, Ω, µA,  am
BENNING MM 1 kontaktieren.
- Die Sicherheitsmessleitungen mit den Diodenanschlüssen kontaktieren,
den Messwert an der Digitalanzeige  am BENNING MM 1 ablesen.

10/ 2004 BENNING MM 1 6

- Für eine normale in Flussrichtung angelegte Si-Diode wird die Fluss-
spannung zwischen 0,500 V bis 0,900 V angezeigt. Die Anzeige "000 V"
deutet auf einen Kurzschluss in der Diode hin, die Anzeige ca. "1,5 V"
deutet auf eine Unterbrechung in der Diode hin.
- Für eine in Sperrrichtung angelegte Diode wird ca. "1,5 V" angezeigt. Ist die
Diode fehlerhaft, werden "000 V" oder andere Werte angezeigt.
siehe Bild 7: Diodenprüfung
9. Instandhaltung
Vor dem Öffnen den BENNING MM 1 unbedingt spannungsfrei
machen! Elektrische Gefahr!
Die Arbeit am geöffneten BENNING MM 1 unter Spannung ist ausschließlich
Elektrofachkräften vorbehalten, die dabei besondere Massnahmen zur
Unfallverhütung treffen müssen.
So machen Sie den BENNING MM 1 spannungsfrei, bevor Sie das Gerät
öffnen:
- Entfernen Sie zuerst beide Sicherheitsmessleitungen vom Messobjekt.
- Entfernen Sie dann beide Sicherheitsmessleitungen vom BENNING MM 1.
- Schalten Sie den Drehschalter  in die Schaltstellung "OFF".
9.1 Sicherstellen des Gerätes
Unter bestimmten Voraussetzungen kann die Sicherheit im Umgang mit dem
BENNING MM 1 nicht mehr gewährleistet sein; zum Beispiel bei:
- Sichtbaren Schäden am Gehäuse,
- Fehlern bei Messungen,
- Erkennbaren Folgen von längerer Lagerung unter unzulässigen Bedin-
gungen und
- Erkennbaren Folgen von außerordentlicher Transportbeanspruchung.
In diesen Fällen ist das BENNING MM 1 sofort abzuschalten, von den Mess-
stellen zu entfernen und gegen erneute Nutzung zu sichern.
9.2 Reinigung
Reinigen Sie das Gehäuse äußerlich mit einem sauberen trockenen Tuch
(Ausnahme spezielle Reinigungstücher). Verwenden Sie keine Lösungs- und/
oder Scheuermittel, um den BENNING MM 1 zu reinigen. Achten Sie unbedingt
darauf, dass das Batteriefach und die Batteriekontakte nicht durch auslaufendes
Batterie-Elektrolyt verunreinigt werden. Falls Elektrolytverunreinigungen oder
weiße Ablagerungen im Bereich der Batterie oder des Batteriegehäuses
vorhanden sind, reinigen Sie auch diese mit einen trockenem Tuch.
9.3 Batteriewechsel
Vor dem Öffnen den BENNING MM 1 unbedingt spannungsfrei
machen! Elektrische Gefahr!
Das BENNING MM 1 wird von zwei 1,5 V-Batterien gespeist. Batteriewechsel
(siehe Bild 8) ist dann erforderlich, wenn in der Anzeige  das Batteriesymbol
 erscheint.
So wechseln Sie die Batterien:
- Entfernen Sie die Sicherheitsmessleitungen vom Messkreis.
- Entfernen Sie die Sicherheitsmessleitungen vom BENNING MM 1.
- Bringen Sie den Drehschalter  in die Schaltstellung "OFF".
- Entfernen Sie den Gummischutzrahmen  vom BENNING MM 1.
- Legen Sie den BENNING MM 1 auf die Frontseite, und lösen Sie die
Schraube aus dem Gehäuseboden.
- Heben Sie den Gehäuseboden an der Buchsenseite an, und nehmen Sie
ihn nahe der Digitalanzeige  vom Frontteil ab.
- Entfernen Sie die entladenen Batterien aus dem Batteriehalter.
- Legen Sie die neuen Batterien polrichtig in den Batteriehalter.
- Rasten Sie den Gehäuseboden an das Frontteil an und montieren Sie die
Schraube.
- Setzen Sie den BENNING MM 1 in den Gummi-Schutzrahmen  ein.
siehe Bild 8: Batteriewechsel

10/ 2004 BENNING MM 1 7


Leisten Sie Ihren Beitrag zum Umweltschutz! Batterien dürfen
nicht in den Hausmüll. Sie können bei einer Sammelstelle für
Altbatterien bzw. Sondermüll abgegeben werden. Informieren
Sie sich bitte bei Ihrer Kommune.
9.4 Kalibrierung
Um die angegebenen Genauigkeiten der Messergebnisse zu erhalten, muss
das Gerät regelmäßig durch unseren Werksservice kalibriert werden. Wir
empfehlen ein Kalibrierintervall von einem Jahr.
10. Anwendung des Gummi-Schutzrahmens
- Sie können die Sicherheitsmessleitungen verwahren, indem Sie die Sicher-
heitsmessleitungen um den Gummi-Schutzrahmen  wickeln und die
Spitzen der Sicherheitsmessleitungen geschützt an den Gummi-Schutz-
rahmen  anrasten (siehe Bild 9).
- Sie können eine Sicherheitsmessleitung so an den Gummi-Schutzrahmen
 anrasten, dass die Messspitze freisteht, um die Messspitze gemeinsam
mit dem BENNING MM 1 an einen Messpunkt zu führen (siehe Bild 10).
- Die rückwärtige Stütze am Gummi-Schutzrahmen  ermöglicht, den
BENNING MM 1 schräg aufzustellen (erleichtert die Ablesung) oder
aufzuhängen (siehe Bild 11).
- Der Gummi-Schutzrahmen  besitzt eine Öse, die für eine Aufhängemög-
lichkeit genutzt werden kann.
siehe Bild 9: Aufwicklung der Sicherheitsmessleitungen am Gummi-
Schutzrahmen
siehe Bild 10: Gummi-Schutzrahmen inkl. freistehender Messspitze
siehe Bild 11: Aufstellung des BENNING MM 1

10/ 2004 BENNING MM 1 8

Operating manual
BENNING MM 1
Digital Multimeter for
- AC voltage measurement
- DC voltage measurement
- DC current measurement
- Resistance measurement
- Continuity testing
- Diode testing
Index of Contents
1. Operating instructions
2. Safety instructions
3. Contents of delivery
4. Meter description
5. General Specifications
6. Environmental Conditions
7. Electrical Specifications
8. Measuring with BENNING MM 1
9. Maintenance
10. How to use the protective rubber holster
1. Operating Instructions
This operating manual is intended for
- electrical professionals
- qualified electrotechnical persons
The BENNING MM 1 is designed for measuring in dry conditions and must not
be used on electrical circuits with a rated voltage greater than 600 V AC or DC
(for details refer to "Environmental Conditions" section).
The following symbols appear in this manual and on the BENNING MM 1:
This symbol indicates dangerous voltage.
This symbol indicates warnings and cautions to be observed when
using the BENNING MM 1 (refer to manual!)
This symbol on the BENNING MM 1 indicates that the BENNING MM 1
has double insulation (Protection Class II)
This symbol appears in the display when the battery is low.
This symbol indicates the "Continuity testing" mode is selected.
This symbol indicates the "Diode testing" mode is selected.
The buzzer sounds for acoustic test results.
(DC) Direct voltage or current
(AC) Alternating voltage or current.
Ground (voltage against earth)

10/ 2004 BENNING MM 1 9

2. Safety instructions
Below is an example of a safety instruction:
Dangerous voltage!
Follow the safety instruction!
Before using the BENNING MM 1, please read the operating manual carefully.
Follow the safety instructions in this manual. In this way you will ensure safe
operation and will retain the BENNING MM 1 in safe condition.
3. Contents of delivery
The following items are included in the delivery of a BENNING MM 1:
3.1 one BENNING MM 1
3.2 one safety test lead, red (L= 1.4 m ; Probe diam. = 4 mm) with
protective cap
3.3 one safety test lead, black (L= 1.4 m; Probe diam. = 4 mm) with
protective cap
3.4 one protective rubber holster
3.5 one compact protective carrying case
3.6 two 1.5 V micro batteries (built into unit)
3.7 one operating manual
Note on replaceable parts:
The BENNING MM 1 is powered by two 1.5 V micro batteries (2x1.5-V-IEC
LR03).
4. Tester description
refer to figure 1: front tester panel
The display and operating elements shown in figure 1 are denoted as follows:
 Digital display for measurement values, display for bar graph, display for
overrange indication,
 Polarity display,
 Battery indicator, appears when the battery is low,
 Rotary switch for function selection
 Input terminal (positive1) for V, , µA, ,
 COM-Terminal, common return terminal for voltage and resistance
measurements, continuity and diode tests,
 RANGE button,
 HOLD button,
 Protective rubber holster
1 ) the automatic polarity display for direct and alternating current refers to this terminal
5. General Specifications
5.1 General specifications for the BENNING MM 1
5.1.1 The digital display is a 3½ digit liquid crystal display with 10,5 mm digit
height and automatic decimal point placement. The highest display
value is 3200.
5.1.2 The polarity display  is automatic. As positive is implied by the
defined input terminal, only a negative pole will be indicated with "-".
5.1.3 Overranging is indicated by a blinking "1" or "-1" and the buzzer
sounds.
5.1.4 The range selection button "RANGE"  allows the user to change
the range manually and causes the "RANGE" annunciator to appear
on the LCD display. Hold the switch for 2 seconds to return to the
automatic ranging function ("RANGE" annunciator disappears from
the display). In the rotary switch position , it is possible to change
between the functions continuity test and diode test by means of the
"RANGE" key .
5.1.5 Measurement values are saved by pressing the "HOLD" button . The
"H" annunciator appears in the display. By pressing the button again the
tester returns into measurement mode.
5.1.6 The nominal measuring rate of the BENNING MM 1 display is approx.
2 measurements per second. The bar graph measuring rate is approx.
12 measurements per second.
5.1.7 The BENNING MM 1 is turned on and off using the rotary switch .
Unit is turned off when switch is in "OFF" position.
5.1.8. The BENNING MM 1 is automatically switched off after 10 min. You can
switch it on again by means of the "RANGE" key .

10/ 2004 BENNING MM 1 10

5.1.9 Temperature coefficient of the measurement reading: 0.15 x (given
accuracy)/ °C , < 18 °C or > 28 °C.
5.1.10 The BENNING MM 1 is powered by two 1.5 V batteries (IEC LR03/
"Micro").
5.1.11 When the battery voltage drops below the operating voltage of the
BENNING MM 1 a low battery symbol appears in the display.
5.1.12 The lifespan of a battery is approx. 1000 hours (Alkaline battery).
5.1.13 Meter dimensions:
(L x W x H) = 155 x 80 x 26 mm without protective rubber holster
(L x W x H) = 165 x 80 x 36 mm with protective rubber holster
Meter weight:
170 g without protective rubber holster
310 g with protective rubber holster
5.1.14 The safety test leads feature 4 mm diameter needle pointed tips. The
safety test leads provided with the meter are specifically suited for the
rated voltage and current of the BENNING MM 1. The probe tips can
be covered with protective caps.
5.1.15 The BENNING MM 1 is protected from mechanical damage by a
protective rubber holster . The protective rubber holster  allows the
BENNING MM 1 to be placed upright or hung up during measuring.
6. Environmental conditions
- The BENNING MM 1 is designed for measuring in dry conditions,
- Altitude during measuring: 2000 m maximum
- Overvoltage category/ Location category: IEC 664/ IEC 1010- 1:1990 →
600 V Category III,
- Pollution degree: II,
- Protection Class: IP 30 (DIN VDE 0470-1 IEC/ EN 60529)
IP 30 means: Protection against access to dangerous parts and protection
against solid impurities of a diameter > 2.5 mm, (3 - first index). No
protection against water, (0 - second index).
- Working temperature and relative humidity:
for working temperature between 0 °C and 30 °C: relative humidity smaller
than 80 %
for working temperature between 30 °C and 40 °C: relative humidity smaller
than 75 %
for working temperature between 40 °C and 50 °C: relative humidity smaller
than 45 %
- Storage temperature: the BENNING MM 1 can be stored at temperatures
between - 20 °C and + 60 °C. The battery should be removed when tester
is in storage.
7. Electrical specifications
Note: measurement accuracy is given as the sum of
- a relative percentage of the reading and
- the number of least significant digits
This accuracy is valid for temperatures between 18 °C and 28 °C, with a relative
humidity smaller than 75 %.
7.1 Direct voltage ranges
The input impedance is 10 MΩ.
Range Resolution Accuracy Overload protection
320 mV 100 µV ± (0,5 % of reading + 2 digits) 600 V DC/ AC
3,2 V 1 mV ± (0,5 % of reading + 2 digits) 600 V DC/ AC
32 V 10 mV ± (0,5 % of reading + 2 digits) 600 V DC/ AC
320 V 100 mV ± (0,5 % of reading + 2 digits) 600 V DC/ AC
600 V 1 V ± (0,5 % of reading + 2 digits) 600 V DC/ AC
7.2 Alternating voltage ranges
The input impedance is 10 M parallel 100pF. The measurement value is
arrived at by average sensing and is displayed as the RMS value.
Range Resolution
Accuracy in 50 Hz - 400 Hz
frequency range Overload protection
3,2 V 1 mV ± (1,5 % of reading + 5 digits)
in 40 Hz - 300 Hz frequency range for 3 V-range 600 V DC/ AC

10/ 2004 BENNING MM 1 11

32 V 10 mV ± (1,5 % of reading + 5 digits) 600 V DC/ AC
320 V 100 mV ± (1,5 % of reading + 5 digits) 600 V DC/ AC
600 V 1 V ± (1,5 % of reading + 5 digits) 600 V DC/ AC
7.3 Direct current ranges
Range Resolution Accuracy Burden voltage Overload
protection
320 µA 0,1 µA ± (1,0 % of reading
+ 2 digits) or 3200 µA < 3 mV/ µA 600 V DC/ AC
3200 µA 1 µA ± (1,0 % of reading
+ 2 digits) or 3200 µA < 3 mV/ µA 600 V DC/ AC
7.4 Resistance ranges
Overload protection for resistance measurements: 600 Vrms.
Range Resolution Accuracy Max. open circuit voltage
320 Ω 0,1 Ω ± (1,0 % of reading + 4 digits) 1,3 V
3,2 Ω 1 Ω ± (0,8 % of reading + 2 digits) 1,3 V
32 kΩ 10 Ω ± (0,8 % of reading + 2 digits) 1,3 V
320 kΩ 100 Ω ± (0,8 % of reading + 2 digits) 1,3 V
3,2 MΩ 1 kΩ ± (0,8 % of reading + 2 digits) 1,3 V
32 MΩ 10 kΩ ± (0,8 % of reading + 5 digits) 1,3 V
7.5 Diode Testing
The accuracy indicated below is valid in the range of 0.4 V to 0.9 V.
Overload protection for diode testing: 600 Vrms/ 600 V DC.
Range Resolution Accuracy Maximum
current
Max. open circuit
voltage
1 mV ± (1,5 % of reading + 5 digits) 1,5 mA 3,3 V
7.6 Continuity Testing
The built-in buzzer sounds if the resistance R falls below 20 Ω.
8. Measuring with BENNING MM 1
8.1 Measurement preparation
The BENNING MM 1 must be used and stored only at the indicated storage and
working temperatures, avoid exposure to continuous sunlight.
- Check the rated voltage and current indications on the test leads. The
safety test leads provided with the BENNING MM 1 correspond specifically
to the rated voltage and current of the BENNING MM 1.
- Inspect the test leads for damaged insulation. If the insulation is damaged,
the test leads should be discarded immediately.
- Check test lead continuity. If the conductor in the test lead is damaged, the
leads should be discarded immediately.
- Remove test leads from circuit to be measured before turning the rotary
switch  to select another function.
- If the BENNING MM 1 is used near strong noise generating sources, the
display may become unstable and measurement errors may arise.
8.2 Voltage measurement
To avoid electrical shock, observe the maximum rated voltage
to earth ground !
The maximum rated voltage that should be applied between any of the following

10/ 2004 BENNING MM 1 12

terminals of the BENNING MM 1 and earth ground is 600 V.
- COM terminal 
- Input terminal for V, , and µA, 
8.2.1 Voltage measurement
- Select the appropriate voltage type with the rotary switch  of the
BENNING MM 1.
- Select manual range by pressing "RANGE" button if required.
- Connect the black safety test lead to the COM-terminal  of the
BENNING MM 1.
- Connect the red safety test lead to the input terminal for V,  and µA,  of
the BENNING MM 1.
- Connect the safety test leads to the circuit measurement points and read
the measured value on the digital display  of the BENNING MM 1.
see Figure 2: Direct voltage measurement
see Figure 3: Alternating voltage measurement
8.3 Direct current measurement
- Select the range of direct current with the rotary switch  of the
BENNING MM 1.
- Select manual range by pressing "RANGE" button if required.
- Connect the black safety test lead to the COM-terminal  of the
BENNING MM 1.
- Connect the red safety test lead to the input terminal for V, Ω, µA,  of the
BENNING MM 1.
- Connect the safety test leads to the circuit measurement points and read
the measured value on the digital display  of the BENNING MM 1.
see Figure 4: DC current measurement
8.4 Resistance Measurement
- Select the Ohm symbol Ω with the rotary switch  of the BENNING MM 1.
- Select manual range by pressing "RANGE" button if required.
- Connect the black safety test lead to the COM-terminal  of the
BENNING MM 1.
- Connect the red safety test lead to the input terminal for V,  and µA,  of
the BENNING MM 1.
- Connect the safety test leads to the circuit measurement points and read
the measured value on the digital display  of the BENNING MM 1.
see Figure 5: Resistance measurement
8.5 Continuity Testing with Buzzer
- Turn the rotary switch  of the BENNING MM 1 to select the appropriate
range identified by a buzzer and diode symbol ,
- Connect the black safety test lead to the COM-terminal  of the
BENNING MM 1.
- Connect the red safety test lead to the input terminal for V, , µA,  of the
BENNING MM 1.
- Connect the safety test leads to the circuit measurement points. If the circuit
resistance between the COM-terminal  and the input terminal for V, Ω
and µA,  falls below 20 Ω, then the built-in buzzer in the BENNING MM 1
emits a continous tone.
- By means of the "RANGE" key, it is possible to change between the
functions continuity test and diode test.
see Figure 6: Continuity Testing with buzzer
8.6 Diode Testing
- Turn the rotary switch  of the BENNING MM 1 to select the appropriate
range identified by a buzzer and diode symbol ,
- Press the "RANGE" key to change to diode test function.
- Connect the black safety test lead to the COM-terminal  of the
BENNING MM 1.
- Connect the red safety test lead to the input terminal for V, Ω, µA,  of the
BENNING MM 1.
- Connect the safety test leads across the diodes and read the measured
value on the digital display  of the BENNING MM 1.
- For a typicale silicone diode tested in the forward-based direction a voltage
flow between 0,500 V and 0,900 V is displayed. A display showing"000 V"
indicates a short circuit in the diode, whereas a display showing "1,5 V"
indicates an open circuit in the diode.
- For a diode tested in the reverse-based direction the display reads "1,5 V".
If the diode is damaged, the display will show "000 V" or other values.
see Figure 7: Diode Testing

10/ 2004 BENNING MM 1 13

9. Maintenance
Remove test leads and turn the power off before opening the
BENNING MM 1! Dangerous voltage!
Any work to be carried out on an opened BENNING MM 1 under voltage is
strictly reserved for qualified electrotechnical personnel who must take special
precautionary measures to avoid accidents.
This is how to ensure that the BENNING MM 1 is free from any voltage before
the instrument is opened:
- first remove the safety test leads from measured object.
- then remove both safety test leads from the BENNING MM 1.
- turn the rotary switch  to the "OFF" position.
9.1 Instrument safe-guarding
In certain circumstances, safety during the use of the BENNING MM 1 can no
longer be guaranteed; when for instance:
- there is visible damage to the housing
- measurement errors occur
- the instrument has been subjected to prolonged storage under unfavorable
conditions and
- the instrument has been subjected to severe transport stresses.
In such cases the BENNING MM 1 must be immediately switched off, removed
from the measurement points and secured against any future unintentional
operation.
9.2 Cleaning
Wipe the case of the BENNING MM 1 with a clean dry cloth (exception:
special cleaning cloths). Do not use any solvents and/or abrasives to clean the
BENNING MM 1.
9.3 Battery replacement
Remove test leads and turn the power off before opening the
BENNING MM 1! Dangerous voltage!
The BENNING MM 1 is powered by two 1.5 V batteries. Battery replacement
(see figure 8 below) becomes necessary when the low battery indicator 
shows in the display .
This is how to change the battery:
- Remove the safety test leads from the measured circuit.
- Remove the safety test leads from the BENNING MM 1.
- Turn the rotary switch  to the "OFF" position.
- Remove the protective rubber holster  from the BENNING MM 1.
- Place the BENNING MM 1 on its front side and remove the screw from the
case back.
- Lift the end of the case back near the input terminals until it gently unsnaps
from the case front at the end nearest to the LCD display .
- Remove the empty batteries from inside the battery holders.
- Insert new batteries correctly into the battery holder.
- Press the case back and case front together again and reinstall the screw.
- Place the BENNING MM 1 back into its protective rubber holster .
see Figure 8: Battery replacement

Please contribute to environmental protection! Batteries should
not be thrown into domestic refuse bins! They can be discarded
at collection points for old batteries or special refuse. Please
contact your municipality for more information.
9.4 Calibration
To maintain the given accuracy of the measurement readings the instrument
must be regularly recalibrated by our service department. We recommend a
calibration interval of one year.
10. How to use the protective rubber holster
- The safety test leads can be stored by wrapping them around the protective

10/ 2004 BENNING MM 1 14

rubber holster  and then clipping the probes into the protective probe
holders on the rear of the holster  (see figure 9).
- A safety test lead can be clipped into the probe holder on the protective
rubber holster  with the test probe protruding, in order to apply the probe
together with the BENNING MM 1 to a measuring point (see figure 10).
- The rear tilt stand on the protective rubber holster  allows the
BENNING MM 1 to be placed standing upright (for easier display reading)
or hung up (see figure 11).
- The protective rubber holster  can also be hung on a nail if so desired.
see Figure 9: Wrapping up the safety test leads
see Figure 10: Protective rubber holster with one probe free for single
handed operation
see Figure 11: Standing up the BENNING MM 1

10/ 2004 BENNING MM 1 15

Notice d'emploi
BENNING MM 1
Multimètre numérique pour
- mesure de tension alternative
- mesure de tension continue
- mesure de courant continu
- mesure de résistance
- contrôle de continuité
- contrôle de diodes
Contenu
1. Remarques à l'attention de l'utilisateur
2. Consignes de sécurité
3. Volume de la livraison
4. Description de l'appareil
5. Indications générales
6. Conditions d'environnement
7. Indication des valeurs électriques
8. Mesure avec le BENNING MM 1
9. Entretien
10. Utilisation du cadre de protection en caoutchouc
1. Remarques à l'attention de l'utilisateur
Cette notice d'emploi s'adresse
- aux électriciens et
- aux personnes formées dans le domaine électrotechnique.
Le BENNING MM 1 est conçu pour procéder à des mesures dans un
environnement sec et ne doit pas être utilisé dans des circuits électriques dont
la tension nominale est supérieure à 600 V CA ou CC (pour plus d'informations,
se reporter à la section "Conditions d'environnement").
Les symboles suivants sont utilisés dans la notice d'emploi et sur le
BENNING MM 1:
Ce symbole indique qu'il existe un risque électrique.
Ce symbole indique qu'il existe un danger à utiliser le
BENNING MM 1. (Se reporter à la documentation !)
Ce symbole sur le BENNING MM 1 signifie que le BENNING MM 1
est doté d'une double isolation (classe de protection II).
Ce symbole apparaît sur l'affichage, indiquant qu'une batterie est
déchargée.
Ce symbole caractérise la plage "Contrôle de continuité". Le ronfleur
émet un signal acoustique indiquant le résultat.
Ce symbole caractérise la plage "Contrôle de diodes".
(CC) tension continue ou courant continu.
(CA) tension alternative.
masse (tension à la terre).

10/ 2004 BENNING MM 1 16

2. Consignes de sécurité
Exemple de consigne de sécurité:
Danger électrique!
Veuillez vous conformer aux consignes de sécurité!
Avant d'utiliser le BENNING MM 1, veuillez lire attentivement la notice d'emploi.
Veuillez vous conformer aux consignes de sécurité contenues dans la notice
d'emploi. Ceci vous mettra à l'abri des accidents et votre BENNING MM 1 à
l'abri des détériorations.
3. Volume de la livraison
Le volume de la livraison du BENNING MM 1 est composé de:
3.1 un BENNING MM 1,
3.2 un câble de mesure de sécurité, rouge (L = 1,4 m; pointe Ø = 4 mm)
avec capuchons protecteurs,
3.3 un câble de mesure de sécurité, noir (L = 1,4 m; pointe Ø = 4 mm) avec
capuchons protecteurs,
3.4 un cadre de protection en caoutchouc,
3.5 une sacoche protectrice compacte,
3.6 deux piles de 1,5 V (montées initialement dans l'appareil),
3.7 la notice d'emploi.
Remarque sur les pièces d'usure:
Le BENNING MM 1 est alimenté par deux piles de 1,5 V (2 x 1,5 V IEC
LR03).
4. Description de l'appareil
voir Fig. 1: panneau avant de l'appareil
La description des éléments et indicateurs de commande représentés à la Fig. 1
est la suivante:
 indicateur numérique pour la valeur mesurée, affichage à colonnes,
affichage du dépassement de plage,
 indicateur de polarité,
 indicateur de piles, apparaît quand les piles sont déchargées,
 commutateur rotatif, sert à sélectionner la fonction,
 douille (positive1) pour V, Ω, µA, ,
 douille COM, douille commune pour mesure de tension, de résistance,
contrôle de continuité et contrôle de diodes,
 touche RANGE,
 touche HOLD,
 cadre de protection en caoutchouc
1) L'indicateur automatique de polarité pour tension continue s'y rapporte.
5. Indications générales
5.1 Indications générales sur le BENNING MM 1
5.1.1 L'indicateur numérique est un affichage à cristaux liquides à 3½ chiffres
de 10,5 mm de hauteur et à virgule décimale. La plus grande valeur
affichable est 3200.
5.1.2 L'indicateur de polarité  agit automatiquement. Seule la polarité
opposée à la définition de la douille est affichée avec "- ".
5.1.3 Le dépassement de plage est signalé par un "1" ou un "-1" clignotant
et le ronfleur retentit.
5.1.4 La touche de plage "RANGE"  sert à commuter les plages de mesure
manuelles tout en entraînant l'affichage de "RANGE" sur l'indicateur.
La sélection automatique de plage a lieu quand on maintient la touche
appuyée pendant une durée prolongée (2 secondes) (l'indication
"RANGE" disparaît). En position , du commutateur rotatif, on peut
changer entre les fonctions test de continuité et test de diode avec la
touche "RANGE" .
5.1.5 Mémorisation de la valeur mémorisée (Hold) ; le résultat de la
mesure est mémorisé quand on appuie sur la touche "HOLD" .
Simultanément, le symbole "H" apparaît sur l'affichage. Une seconde
pression sur cette touche entraîne le retour au mode de mesure.
5.1.6 Le taux de mesure nominal de l'affichage du BENNING MM 1 est
d'environ 2 mesures par seconde. Le taux de mesure du bargraph est
d'environ 12 mesures par seconde.
5.1.7 Le BENNING MM 1 est mis en marche et éteint à l'aide du commutateur
rotatif . Position d'arrêt "OFF".

10/ 2004 BENNING MM 1 17

5.1.8 Le BENNING MM 1 s'arrête automatiquement après 10 min. On peut le
remettre en marche avec la touche "RANGE"-Taste .
5.1.9 Coefficient de température de la valeur mesurée: 0,15 x (précision de
mesure indiquée)/ °C < 18 °C ou > 28 °C, par rapport à la valeur de la
température de référence 23 °C.
5.1.10 Le BENNING MM 1 est alimenté par deux piles de 1,5 V (IEC LR03/
"Micro").
5.1.11 Quand la tension de pile tombe au-dessous de la tension de service
spécifiée du BENNING MM 1, un symbole de pile apparaît alors sur
l'affichage.
5.1.12 La durée de vie d'une pile est d'environ 1000 heures (pile alcaline).
5.1.13 Dimensions de l'appareil:
(L x B x H) = 155 x 80 x 26 mm sans cadre de protection en caoutchouc
(L x B x H) = 165 x 80 x 36 mm avec cadre de protection en caoutchouc
Poids de l'appareil:
170 g sans cadre de protection en caoutchouc
310 g avec cadre de protection en caoutchouc
5.1.14 Les câbles de mesure de sécurité sont réalisés avec des fiches de 4 mm.
Les câbles de mesure de sécurité livrés conviennent expressément
pour la tension nominale et le courant nominal du BENNING MM 1. Des
capuchons protecteurs permettent de protéger les pointes de mesure.
5.1.15 Le BENNING MM 1 est protégé par un cadre de protection en
caoutchouc  face à toute détérioration mécanique. Le cadre de
protection en caoutchouc  permet de poser debout ou de suspendre
le BENNING MM 1 pour effectuer les mesures.
6. Conditions d'environnement
- Le BENNING MM 1 est conçu pour effectuer des mesures dans un
environnement à l'abri de l'humidité,
- hauteur barométrique lors des mesures: maximum 2000 m,
- catégorie de surtension/catégorie d'installation: IEC 664/ IEC 1010-1:1990
→ 600 V catégorie III,
- degré d'encrassement: II,
- type de protection: IP 30 (DIN VDE 0470-1 IEC/ EN 60529),
IP 30 signifie: protection contre l’accès aux composants dangereux et
protection contre les impuretés solides > 2,5 mm de diamètre, (3 - premier
indice). Aucune protection contre l’eau, (0 - second indice).
- température de travail et humidité relative de l'air:
avec une température de travail de 0 °C à 30 °C: humidité relative de l'air
inférieure à 80 %,
avec une température de travail de 30 °C à 40 °C: humidité relative de l'air
inférieure à 75 %,
avec une température de travail de 40 °C à 50 °C: humidité relative de l'air
inférieure à 45 %,
- température de stockage: le BENNING MM 1 peut être stocké à des
températures comprises entre - 20 °C et + 60 °C. Pour cela, il faut retirer la
pile hors de l'appareil.
7. Indication des valeurs électriques
Remarque: La précision de mesure est indiquée en tant que somme
- d'une proportion relative de la valeur mesurée et
- d'un nombre de chiffres (c.-à-d. les chiffres de la dernière position).
Cette précision de mesure est valable pour des températures comprises entre
18 °C et 28 °C et une humidité relative de l'air inférieure à 75 %.
7.1 Plages de tensions continues
La résistance d'entrée est de 10 MΩ.
Plage de mesure Résolution Précision de mesure Protection contre les
surcharges
320 mV 100 µV ± (0,5 % de la valeur mesurée
+ 2 chiffres) 600 V CC/ CA
3,2 V 1 mV ± (0,5 % de la valeur mesurée
+ 2 chiffres) 600 V CC/ CA
32 V 10 mV ± (0,5 % de la valeur mesurée
+ 2 chiffres) 600 V CC/ CA
320 V 100 mV ± (0,5 % de la valeur mesurée
+ 2 chiffres) 600 V CC/ CA
600 V 1 V ± (0,5 % de la valeur mesurée
+ 2 chiffres) 600 V CC/ CA

10/ 2004 BENNING MM 1 18

7.2 Plages de tensions alternatives
La résistance d'entrée est de 10 MΩ en parallèle à 100 pF. La valeur mesurée
est obtenue par redressement moyen et est affichée comme valeur effective.
Plage de
mesure Résolution Précision de mesure dans la plage de
fréquences 50 Hz - 400 Hz
Protection contre les
surcharges
3,2 V 1 mV
± (1,5 % de la valeur mesurée
+ 5 chiffres) dans la plage de fréquences 40 Hz - 300 Hz
pour une plage de 3 V
600 V CC/ CA
32 V 10 mV ± (1,5 % de la valeur mesurée
+ 5 chiffres) 600 V CC/ CA
320 V 100 mV ± (1,5 % de la valeur mesurée
+ 5 chiffres) 600 V CC/ CA
600 V 1 V ± (1,5 % de la valeur mesurée
+ 5 chiffres) 600 V CC/ CA
7.3 Plages de courants continus
Plage de
mesure Résolution Précision de mesure Chute de
tension
Protection contre les
surcharges
320 µA 0,1 µA ± (1,0 % de la valeur mesurée
+ 2 chiffres) ou 3200 µA < 3 mV/ µA 600 V DC/ AC
3200 µA 1 µA ± (1,0 % de la valeur mesurée
+ 2 chiffres) ou 3200 µA < 3 mV/ µA 600 V DC/ AC
7.4 Plages de résistances
Protection contre les surcharges lors de mesures de résistance: 600 Veff.
Plage de
mesure Résolution Précision de mesure Tension de marche
à vide max.
320 Ω 0,1 Ω ± (1,0 % de la valeur mesurée + 4 chiffres) 1,3 V
3,2 Ω 1 Ω ± (0,8 % de la valeur mesurée + 2 chiffres) 1,3 V
32 kΩ 10 Ω ± (0,8 % de la valeur mesurée + 2 chiffres) 1,3 V
320 kΩ 100 Ω ± (0,8 % de la valeur mesurée + 2 chiffres) 1,3 V
3,2 MΩ 1 kΩ ± (0,8 % de la valeur mesurée + 2 chiffres) 1,3 V
32 MΩ 10 kΩ ± (2,0 % de la valeur mesurée + 5 chiffres) 1,3 V
7.5 Contrôle de diodes
La précision de mesure indiquée est valable dans la plage de 0,4 V à 0,9 V.
Protection contre les surcharges lors des contrôles de diodes: 600 Veff/ 600 V
tension continue.
Plage de
mesure Résolution Précision de mesure Courant de
mesure max.
Tension de marche à
vide max.
1 mV ± (1,5 % de la valeur
mesurée + 5 chiffres) 1,5 mA 3,3 V
7.6 Contrôle de continuité
Le ronfleur incorporé retentit en cas de résistance R inférieure à 20 Ω.
8. Mesure avec le BENNING MM 1
8.1 Préparation des mesures
Utilisez et stockez le BENNING MM 1 uniquement dans les conditions
spécifiées de température de travail et de stockage, évitez l'exposition
prolongée aux rayons du soleil.
- Contrôlez les indications de tension nominale et de courant nominal des
câbles de mesure de sécurité. La tension nominale et le courant nominal
des câbles de mesure de sécurité livrés avec l'appareil correspondent à
ceux du BENNING MM 1.
- Contrôlez l'isolation des câbles de mesure de sécurité. En cas de détériora-
tion de l'isolation, il faudra remplacer immédiatement les câbles de mesure
de sécurité.
