Originalbetriebsanleitung für
pewag levo hook LH
Lesen Sie die Betriebsanleitung vor Benutzung
des Produkts sorgfältig durch. Bei Fragen
wenden Sie sich bitte an Ihren Zulieferer. Für
Hinweise oder Anmerkungen zur Verbesserung
des Inhalts dieser Betriebsanleitung sind
wir dankbar. Aufgrund kontinuierlicher Forschungs- und
Entwicklungsprozesse behalten wir uns technische
Änderungen und/oder Änderungen äußerlicher Merkmale
der Lastaufnahmemittel vor.
Die Betriebsanleitung ist bis zur Außerbetriebnahme
des Lastaufnahmemittels für den Anwender zugänglich
zu machen. Sie unterliegt einem kontinuierlichen
Verbesserungsprozess und ist nur in ihrer letzten Ausgabe
gültig. Diese steht als Download unter www.pewag.com
zur Verfügung.
levo.pewag.com

6pewag levo hook LH
DE
1. Allgemeines
Lesen Sie diese Betriebsanleitung vor Verwendung des
Lastaufnahmemittels sorgfältig durch.
Konsultieren Sie bei Zweifeln Ihren Lieferanten.
Wir danken Ihnen dafür, dass Sie sich für eines unserer
qualitativ hochwertigen Produkte entschieden haben.
pewag austria GmbH ist ein ISO 9001 zertifiziertes Unternehmen
und verbürgt sich aufgrund jahrelanger Erfahrung für optimale
Qualität und Sicherheit. Der pewag levo hook LH wird aus
hochwertigen Komponenten gefertigt und entspricht folgenden
diesbezüglichen Standards und Produktanforderungen:
Die farblich hinterlegten Texte in dieser Betriebsanleitung
enthalten Hinweise auf besonders hohes
Gefährdungspotential, deren Nichtbeachtung zu schweren
Verletzungen bis hin zum Tod führen können. Lesen Sie
diese Hinweise unbedingt besonders aufmerksam durch.
2. Funktionsbeschreibung
Der pewag levo hook LH ist ein Lastaufnahmemittel mit
einem schwenkbar gelagerten Lasthaken, welches mittels
Funkfernsteuerung das Aufnehmen und Absetzen von
Lasten ermöglicht. Das System wird dafür mit der drehbaren
Aufhängung in einen Kranhaken geeigneter Größe eingehängt.
Am Lasthaken wird die zu hebende Last eingehängt.
Das Produkt ist so konzipiert, dass ein unbeabsichtigtes Öffnen
des Lasthakens in beladenem Zustand verhindert wird (ab einer
Belastung von ca. 20 kg – abhängig vom Lastaufnahmemittel –
öffnet der Haken aus Sicherheitsgründen nicht).
Die Stromversorgung erfolgt über einen wiederaufladbaren
und austauschbaren Lithium-Ionen-Akku. Die Bedienung des
Hakensystems kann wahlweise über die Funkfernbedienung
oder direkt am pewag levo hook LH erfolgen.
Allgemein/Mechanische
Komponenten Elektrische / Elektronische Komponenten Ladestation
ISO 9001 ISO 12100 EN 61000-4-8 IEC 60335
EN 1677 ISO 13849-1 EN 61000-6-4 EN 55014-1
EN 10204 3.1.B ISO 13849-2 EN 61000-6-2 EN 55014-2
Maschinenrichtlinie
2006/42/EG
EN 55011/22 FCC, 47 CFR
Part 15
EN 6100-3-2
ASME B30.20-2010 EN 61000-4-2 EN 300220-2 EN 6100-3-3
EN 61000-4-3 IC RSS-247
Code Tragfähigkeit
[kg]
e
[mm]
a
[mm]
b1
[mm]
b2
[mm]
d1
[mm]
d2
[mm]
g
[mm]
h
[mm]
h1
[mm]
w
[mm]
Gewicht ca.
[kg/Stk.]
LH5 5.000 460 32 156 220 54 61 29 528 46 142 20,00
d2
d1
h
h1 e
g
b1
b2 w
a
*Die Tragfähigkeit gilt für einen Sicherheitsfaktor von 4:1. Bei einem Sicherheitsfaktor von bspw. 5:1 verringert sich die Tragfähigkeit dementsprechend um diesen Faktor
(z. B: Japan, Sicherheitsfaktor 5:1, Tragfähigkeit 4.000 kg)
Code Tragfähigkeit
[lbs]
e
[inch]
a
[inch]
b1
[inch]
b2
[inch]
d1
[inch]
d2
[inch]
g
[inch]
h
[inch]
h1
[inch]
w
[inch]
Gewicht ca.
[lbs/Stk.]
LH5 11.000 18,11 1,26 6,14 8,66 2,13 2,40 1,14 20,79 1,81 5,59 44,00

7
pewag levo hook LH
DE
3. Sicherheitshinweise
Denken Sie stets an Ihre eigene Sicherheit
und die von Dritten! Lesen Sie vor
Benutzung des pewag levo hook LH
sorgfältig die Betriebsanleitung
durch! Erst wenn diese
gelesen und verstanden wurde,
darf das System verwendet
werden. Ein beschädigtes
Lastaufnahmemittel sowie unsachgemäßer
Gebrauch kann zu Unfällen mit
Verletzungen und/oder Tod führen!
Beschädigte Lastaufnahmemittel
(siehe Wartungsanweisung) können
unter Umständen schon bei normalen
Einsatzbedingungen versagen. Sie dürfen
nicht verwendet werden.
3.1 Allgemeines
•Nur geschulte Personen dürfen dieses
Produkt benutzen. Diese müssen die
relevanten Normen und landesspezifischen
Vorgaben kennen und berücksichtigen.
•Der Anwender dieses Produkts muss
sich in guter gesundheitlicher Verfassung
befinden. Er darf nicht durch Drogen,
Alkohol oder Medikamente beeinflusst
sein. Das Gerät darf nicht von Personen
benutzt werden (einschließlich Kinder) mit
beschränkten körperlichen, geistigen oder
mentalen Fähigkeiten. Kinder dürfen nicht
mit dem pewag levo hook LH spielen.
•Prüfen Sie das Produkt vor jedem
Gebrauch auf offenkundige Fehler
(Verformungen, Risse etc.) und korrekte
Funktion. Es dürfen keine Veränderungen
am Produkt vorgenommen worden
sein. Wenn Komponenten fehlen oder
beschädigt sind, darf das System nicht
verwendet werden.
•Verwenden Sie geeignete
Schutzausrüstung (z. B. Helm, Schutzbrille,
Handschuhe etc.) und beachten Sie die
Warnsymbole.
•Im Schwenkbereich des Hakens besteht
Quetschgefahr für Körperteile, daher nie in
den Schwenkbereich greifen.
•Verwenden Sie das System nicht, wenn
es nicht geprüft oder der Prüftermin
überschritten ist.
•Belasten Sie das System niemals mit mehr
als der auf dem Typenschild angegebenen
Maximallast.
•Das Heben und/oder Transportieren von
Personen mit dem Lastaufnahmemittel ist
nicht erlaubt.
•Lasten dürfen nie über Personen hinweg
transportiert werden. Es dürfen sich keine
Personen im Hebebereich aufhalten,
Sicherheitsabstände sind einzuhalten.
•Der Schwenkhaken darf nicht geöffnet
werden, während er belastet ist.
•Schwebende Lasten nie unbeaufsichtigt
bzw. ungesichert lassen.
•Verwenden Sie das Lastaufnahmemittel
nicht als Erdung für elektrische Arbeiten
bzw. Schweißarbeiten.
•Führen Sie keine Schweißarbeiten an der
Last durch, während diese mit dem pewag
levo hook LH verbunden ist.
•
Keinesfalls darf der pewag levo hook LH in
Kontakt mit einer Schweißelektrode kommen.
•Achten Sie vor dem Hebevorgang darauf,
dass die verwendeten Anschlagmittel,
Schlaufen, Anschlagpunkte etc. die
passende Größe haben und leichtgängig
in den pewag levo hook LH eingehängt
werden können.
•Der pewag levo hook LH darf nur mit
Kranhaken geeigneter Größe verwendet
werden. Der Kranhaken muss sich
leichtgängig in die Aufhängung einhängen
lassen. Wenn notwendig, verwenden Sie
ein Übergangsgehänge oder Ähnliches.
•Stellen Sie vor dem Hebevorgang sicher,
dass die Last ausbalanciert ist.
•Heben Sie die Last nur, wenn sich der
pewag levo hook LH in vertikaler Position
über dem Schwerpunkt der Last befindet.
•
Die Last oder der pewag levo hook LH
dürfen während des Hebevorgangs nicht mit
Gegenständen oder Bauwerken kollidieren.
•Setzen Sie die Last so ab, dass sie sicher
und stabil zum Liegen kommt.

8pewag levo hook LH
DE •Öffnen Sie den pewag levo hook LH so,
dass das System anschließend nicht zur
Seite schwingen oder zu Boden fallen kann
und ein herabfallendes Anschlagmittel
oder Teile davon keine Personen oder
Gegenstände treffen kann.
•Um Beschädigungen am Gerät zu
vermeiden, lassen Sie den pewag levo
hook LH nicht zu Boden fallen.
•Notausschaltefunktion: Halten Sie auf der
levo Fernbedienung die Funktionstaste
„Schwenkhaken öffnen“ oder
„Schwenkhaken schließen“ für
•0,5 bis 1,0 Sekunden gedrückt. Der pewag
levo hook LH stoppt umgehend. Diese
Notausschaltefunktion ist auch direkt am
pewag levo hook LH (Open/Close Button)
möglich. Hier beträgt die Aktivierungsdauer
für die Notausschaltung zwischen 1,5 und
2,0 Sekunden.
3.2 Akku
ACHTUNG: Alle Anweisungen
und Warnhinweise müssen
genau befolgt werden. Falsche
Handhabung von Lithium-Ionen-
Akkus kann zu Brand, Personen- und/oder
Sachschäden führen!
Bitte beachten Sie, dass
es sich im Falle einer
Versendung des Akkus um
eine Gefahrgutsendung handelt
und die entsprechenden Bestimmungen
eingehalten werden müssen. Der Versand
erfolgt auf eigenes Risiko.
Der Versand von gebrauchten Akkus
per Luftfracht ist nicht gestattet.
•Versuchen Sie NIEMALS, die
Akkueinheit zu öffnen, zu reparieren
oder Akkuzellen zu tauschen!
•Beschädigte Akkus (z. B. mit Rissen,
gebrochenen Teilen, verbogenen
Kontakten) dürfen weder geladen noch
weiterverwendet werden.
•Die Netztrenneinrichtung ist durch
die Entfernung des Akkus aus dem
Akkuschacht gewährleistet.
•
Sollte der Akku zu einem beliebigen
Zeitpunkt beginnen sich aufzublähen
oder anzuschwellen, stoppen Sie die
Verwendung unverzüglich. Falls dies beim
Laden oder Entladen auftritt, stoppen Sie
den Lade-/Entladevorgang und entnehmen
Sie den Akku. Wird ein Akku, der sich
aufbläht oder anschwillt, weiterverwendet,
geladen oder entladen, besteht Brandgefahr.
•Lagern Sie den Akku stets bei
Zimmertemperatur an einem trockenen Ort.
•Verwenden Sie zum Aufladen nur die
originale levo Ladestation. Bei Aufladung
des Akkus mit einer inkompatiblen
Ladestation kann ein Brand ausgelöst
werden, der zu Personen- und/oder
Sachschäden führen kann.
•Halten Sie den Akku von
hohen Temperaturen, direkter
Sonneneinstrahlung und Feuer fern,
es besteht Explosionsgefahr (siehe
Arbeitstemperatur).
•Falls der Akku zu heiß ist um ihn
anzufassen, kann er defekt sein. Lagern
Sie den Akku an einem kühlen Ort ohne
brennbares Material in der näheren
Umgebung und lassen Sie ihn abkühlen.
Verwenden Sie den Akku anschließend
nicht mehr und kontaktieren Sie pewag
bzw. Ihren Lieferanten.
•Der Akku darf nur in ausgeschaltenem
Zustand in den pewag levo hook LH
eingesetzt werden.
3.3 Ladestation und Multiadapter
Die nachfolgenden Sicherheitshinweise
beziehen sich immer sowohl auf die
Ladestation als auch auf den Multiadapter.
•Der Anschlussstecker muss in die
Steckdose passen, der Stecker darf in
keiner Weise verändert werden.

9
pewag levo hook LH
Verwenden Sie keine Adapterstecker
gemeinsam mit schutzgeerdeten
Elektrogeräten.
•Zweckentfremden Sie das Kabel nicht, um
die Ladestation damit zu tragen oder um den
Stecker aus der Steckdose zu ziehen.
Halten Sie das Kabel fern von Hitze, Öl und
scharfen Kanten.
•Verwenden Sie die Ladestation nicht im
Freien, sondern geschützt vor Feuchtigkeit
und Verschmutzung bei Zimmertemperatur.
4. Bestimmungsgemäße
Verwendung und
technische Daten
pewag levo hooks LH dienen ausschließlich zum Heben und
Transportieren von Lasten, wobei das Lösen und gegebenfalls
auch das Aufnehmen der Last ferngesteuert mittels einer
Funkfernbedienung erfolgen kann. Dabei ist das System ein
Bindeglied zwischen Kranhaken und Last bzw. Anschlagmittel.
4.1 pewag levo hook LH
Belastung
Die Belastung darf nur in vertikaler Richtung (Bild 1) im
Hakengrund mit der maximalen Tragfähigkeit lt. Typenschild
erfolgen.
Einsatztemperatur
Die dauerhaft zulässige Umgebungstemperatur beträgt beim
Basis-Set -20 °C bis + 60 °C (-4 °F bis 140 °F).
Stöße
Die Belastung in vertikaler Richtung muss stoßfrei erfolgen.
Kollisionen des schwebenden Hakens jedweder Art (belastet
oder unbelastet) sind unzulässig.
Schutzart
IP 65 (ausgenommen Fernbedienung, Ladestation und
Multiadapter).
Sicherheitsfaktor gegen Bruch
4:1 bzw. 5:1 (Japan)
4.2 Akku
Nennspannung 29,6 V
Kapazität 3,4 Ah
Energieinhalt 100,64 Wh
Gewicht 0,57 kg
Zellenart Li-Ion, wiederaufladbar
Temperaturüberwachung Ja
Tiefentladeschutz Ja
Überladeschutz Ja
Arbeitstemperatur -20 °C bis +60 °C /
-4 °F bis +140 °F
4.3 Fernbedienung
Frequenz 868 MHz (Europa), 915 MHz (USA)
Reichweite 100 m
Batterie Knopfzelle Typ CR2032, 3 V
Zertifizierung ETSI (Europa), FCC (USA)
Übertragung Verschlüsselt AES 128 bit
4.4 Ladestation und Multiadapter
Betriebsspannung 100/240 V
Sicherung Feinsicherung 10 A, träge
Multiadapter Maximal 10 Stück in Reihe
4.5 Kennzeichnung
An der Gehäuseseite des pewag levo hooks LH befindet sich
das Typenschild mit folgenden Angaben:
• Modell
• Baujahr
• Seriennummer
• Tragfähigkeit
• CE-Kennzeichnung
• Hersteller
Die Angaben auf dem Typenschild müssen immer lesbar sein.
Bild 1: Belastung in vertikaler Richtung
F
F

10 pewag levo hook LH
DE 4.6 Einsatzbeschränkungen
Folgende Einschränkungen in der Benutzung des pewag levo
hook LH und dessen Zubehör (Akku, Ladestation, Multiloader)
können wegen ungünstiger Umgebungseinflüsse bzw.
gefährdenden Bedingungen auftreten:
pewag levo hooks LH sind nicht für die Verwendung mit
Lebensmitteln, kosmetischen oder pharmazeutischen
Erzeugnissen sowie unter stark korrosiven Einflüssen
(z. B. Säuren, Abwasser, ...) bestimmt. Sie sind nicht für den
Einsatz in explosionsgeschützten Bereichen vorgesehen.
Sie dürfen auch nicht den Dämpfen von Säuren und
Chemikalien ausgesetzt oder unter anderen Bedingungen
verwendet werden als im Punkt „Bestimmungsgemäße
Verwendung“ und dessen Unterpunkten beschrieben wird.
Es dürfen keine Oberflächenbehandlungen mit
materialschädigender Wirkung (z. B. galvanische Verzinkung,
Feuerverzinkung usw.), sowie Wärmebehandlungen,
Schweißungen, Anbringen von Bohrungen usw. durchgeführt
werden.
Der pewag levo hook LH ist für die Verwendung unter
normalen atmosphärischen Bedingungen und für einen
Temperaturbereich zwischen -20 °C bis +60 °C geeignet.
Bei abweichenden Bedingungen darf das Produkt nicht
verwendet werden.
Die Tragfähigkeitseinstufung erfolgt unter der Annahme, dass
keine besonders gefährdenden Bedingungen vorliegen. Dies
sind z. B. Offshore-Einsätze, das Heben von Personen und das
Heben von potentiell gefährdenden Lasten wie flüssige Metalle,
ätzende Stoffe oder kerntechnisches Material. In solchen Fällen
ist die Zulässigkeit und der Grad der Gefährdung mit pewag
abzuklären.
4.7 Vorhersehbare Fehlanwendungen
• Verwendung entgegen den Anweisungen dieser
Betriebsanleitung, speziell den unter Punkt 3
(inkl. Unterpunkten) genannten Sicherheitshinweisen
und der unter Punkt 4 (inkl. Unterpunkten) genannten
bestimmungsgemäßen Verwendung.
• Benutzung durch mangelhaft geschulte Personen.
• Benutzung durch Personen, welche die Sprache dieser
Betriebsanleitung nicht vollständig und sinnerfassend
verstehen können.
• Überlastung.
• Verwendung trotz offensichtlicher Beschädigungen oder
Veränderungen am Gerät.
• Belastung der Sicherungsfalle beim Heben.
• Einhängen des Schwenkhakens in eine zu kleine Öse,
sodass der Haken an der Spitze belastet würde.
• Quer- oder Biegebelastungen an Schwenkhaken oder
Aufhängung.
• Anbringen des Schwenkhakens an nicht geeigneten Lasten
bzw. Anschlagpunkten, beispielsweise direkt am Ende eines
Rohrs.

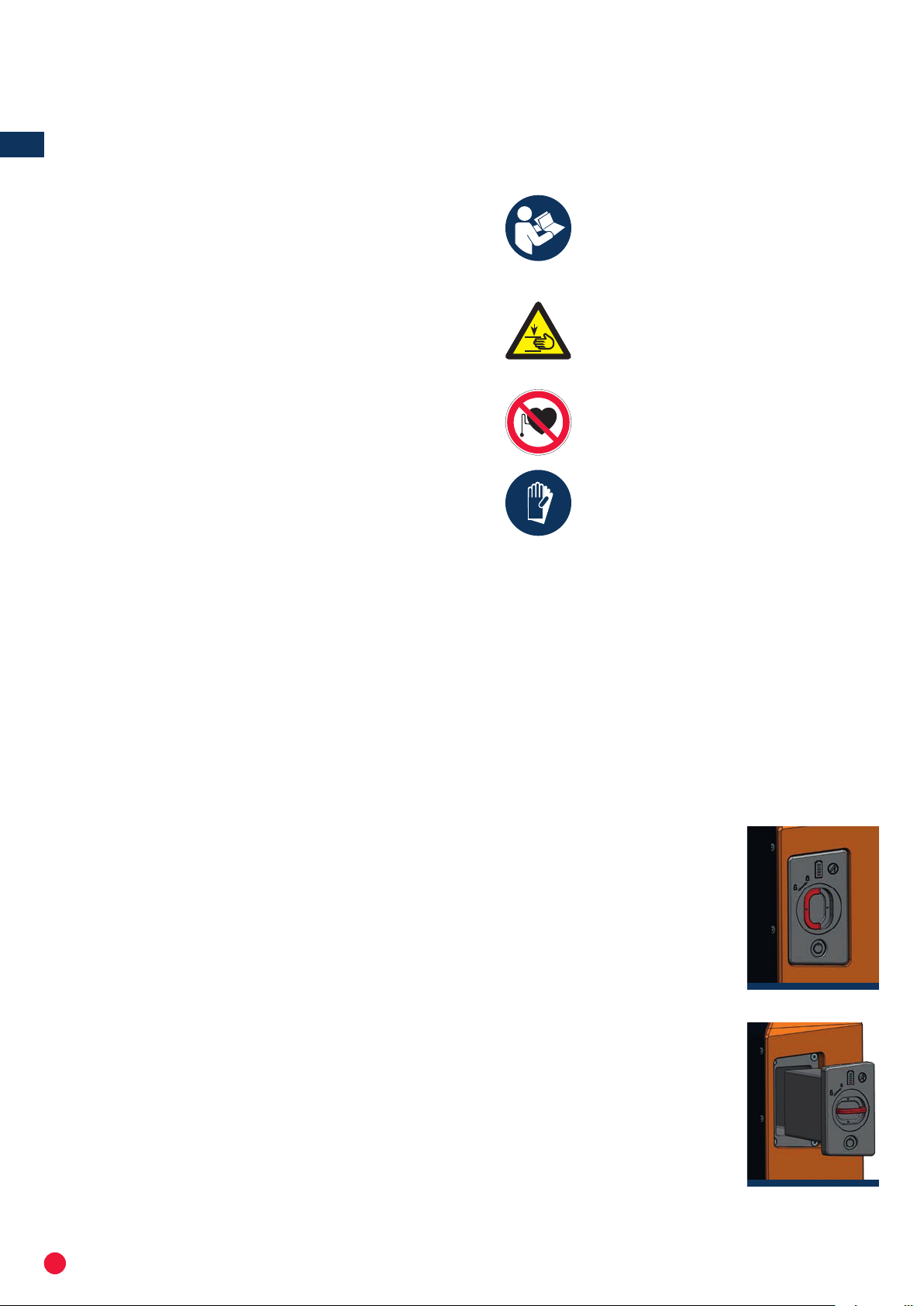

4.8 Warnhinweise und vom Benutzer
zu treffende Schutzmaßnahmen
Betriebsanleitung lesen
Lesen Sie vor der Verwendung des
pewag levo hook LH oder dessen Zubehör
die Betriebsanleitung.
Warnung vor Handverletzungen
Im Bereich des Schwenkhakens besteht
Quetschgefahr für Ihre Hände.
Verwendung durch Personen mit
Herzschrittmachern verboten.
Tragen Sie bei Verwendung des pewag levo
hook LH immer Sicherheitshandschuhe.
5. Inbetriebnahme und
Bedienung
Wir empfehlen, die Originalverpackung des pewag levo
hook LH für eventuelle Rücksendungen über die gesamte
Lebensdauer aufzubewahren!
5.1 Akkuinstallation
Vor erstmaliger Verwendung des pewag levo hook LH
entfernen Sie bitte die Schutzfolie, die sich an den
Akkukontakten befindet. Laden Sie den Akku vor der ersten
Inbetriebnahme vollständig auf.
Akku entfernen
Um den Akku aus dem Gehäuse des
pewag levo hook LH zu entfernen,
entriegeln Sie ihn mit dem Klappgriff,
indem Sie diesen um 90° gegen
den Uhrzeigersinn von der Position
„Verriegelt“ (Bild 2) in die Position
„Entriegelt“ (Bild 3) drehen und den
Akku vorsichtig herausziehen.
Akku einsetzen
Stellen Sie sicher, dass sich im
Akkuschacht keine Fremdkörper oder
Verschmutzungen befinden und dass
Akku und Akkuschacht trocken sind.
Gegebenenfalls reinigen Sie den
Akkuschacht mit einem trockenen Tuch.
Anschließend schieben Sie den Akku
vorsichtig bis zum Anschlag in den
Schacht. Drehen Sie den Klappgriff im
Uhrzeigersinn um 90° in die Position
Bild 3: Akku „Entriegelt“
Bild 2: Akku „Verriegelt“

11
pewag levo hook LH
DE
„Verriegelt“. Der Akku darf nur in ausgeschaltenem Zustand in
den pewag levo hook LH eingesetzt werden.
Wichtige Hinweise
• Versuchen Sie nicht den Akku in den Schacht zu schieben
oder aus dem Schacht zu ziehen, wenn sich der Klappgriff
in der Position „Geschlossen“ befindet. Dies kann zu
Beschädigungen am Schließmechanismus führen.
• Verwenden Sie keine Werkzeuge oder sonstige Hilfsmittel
um den Akku einzubauen, zu entfernen oder den Klappgriff
zu drehen.
• Versuchen Sie NIEMALS, die Akkueinheit zu öffnen, zu
reparieren oder Akkuzellen zu tauschen!
5.2 Inbetriebnahme
Um den pewag levo hook LH zu aktivieren, drücken Sie auf den
Ein/Aus-Taster am Akku (siehe Tabelle). Das Gerät ist, sobald
die Statusanzeige kurz aufleuchtet, einsatzbereit.
Sie finden am Akku bzw. am Gehäuse des Hakens folgende
Taster bzw. Informationssymbole:
Taster / Symbol Beschreibung
Taster Ein/Aus
Drücken Sie den Taster um
den pewag levo hook LH
ein- bzw. auszuschalten.
Anzeige Ladestand
Zeigt den Ladestand
des Akkus an. Leuchten
alle LEDs, ist der Akku
vollständig geladen. Wenn
nur noch die rote LED
leuchtet, laden Sie den Akku
bitte in der zugehörigen
Ladestation auf.
Statusanzeige*
Die Statusanzeige
informiert über anstehende
Inspektionen, Fehler oder
andere Einstellungen (siehe
Erläuterung im Text*).
Verschluss Akku
Durch Drehen des
Klappgriffs um 90° im
Uhrzeigersinn wird der Akku
im Akkuschacht verriegelt,
durch Drehen gegen den
Uhrzeigersinn entriegelt.
Taster Öffnen/
Schließen
Öffnet bzw. schließt den
Schwenkhaken. Greifen
Sie dabei nicht in den
Schwenkbereich des
Hakens, da ansonsten
Quetschgefahr für
Körperteile herrscht.
* Es gibt grundsätzlich sechs Gründe für das Aufleuchten der
Statusanzeige:
1. Fehlfunktion im Gerät
2. Überschreitung des festgelegten Prüfintervalls des Geräts
3. Kopplungsmodus (siehe Punkt 5.4)
4. Beim Einschalten des Gerätes
5. Überschreitung der max. Last (5 to)
6. Überschreitung vordefinierter Einstellungen
(z. B.: Gewicht, Temperatur)
Im Falle einer Fehlfunktion können Sie versuchen, den
Fehlerspeicher zu quittieren indem Sie das Gerät über den
Ein/Aus-Taster deaktivieren. Warten Sie 10 Sekunden und
aktivieren Sie den pewag levo hook LH anschließend erneut.
Leuchtet die Statusanzeige nun nicht mehr, handelte es sich
um einen temporären Fehler. Sie können nun wie gewohnt
weiterarbeiten. Falls die Statusanzeige unmittelbar oder nach
kurzer Zeit wieder leuchten sollte, muss das Gerät durch
pewag austria GmbH oder einen durch pewag autorisierten
Fachbetrieb überprüft und gegebenenfalls repariert werden.
Sehen Sie dazu auch Kapitel 8 „Vorgehen bei Unfällen
oder Störungen“ sowie Kapitel 9 „Reinigung, Wartung,
Wiederkehrende Überprüfung“.
5.3 Standardfernbedienung
pewag levo remote
Mit der Fernbedienung levo remote ist es möglich, den pewag
levo hook LH in einem Umkreis von bis zu 100 m zu bedienen.
Für eine optimale Verbindung sollte direkter Sichtkontakt
zwischen Bediener und dem pewag levo hook LH herrschen.
Vor der ersten Verwendung setzen Sie bitte die mitgelieferte
Batterie in die Fernbedienung ein. Bitte lesen Sie die
richtige Vorgehensweise Kapitel 9.7 „Tausch der Batterie der
Fernbedienung levo remote“.
Sie finden auf der levo remote folgende Taster bzw.
Informationssymbole:
Bild 4: pewag levo remote
Bild 3: Akku „Entriegelt“
Bild 2: Akku „Verriegelt“

12 pewag levo hook LH
DE Die Informationssymbole leuchten jeweils für kurze Zeit auf,
wenn der Taster „Status pewag levo hook LH“ gedrückt wurde
(Ausnahme: „Batteriestand Fernbedienung“ leuchtet bei
Betätigung eines beliebigen Tasters).
*Einstellung der Sendeleistung (Reichweite):
Die Fernbedienung wird werksseitig mit mittlerer Sendeleistung
(Reichweite ca. 50 m) ausgeliefert. Die Sendeleistung kann wie
folgt eingestellt werden: Statusabfrage + Hakenbeleuchtung
Taste so lange gleichzeitig gedrückt halten bis die
Akkustandanzeige auf der Fernbedienung zu blinken beginnt.
Dann mit den Tasten Statusabfrage (+) und Hakenbeleuchtung
(–) die Sendeleistung einstellen. Wenn eine grüne LED leuchtet
ist die minimale Sendeleistung eingestellt. Wenn alle LEDs
leuchten ist die max. Sendeleistung (ca. 100 m) eingestellt. Der
Einstellmodus beendet sich nach einiger Zeit von selbst. Wenn
die blinkende Anzeige erlischt ist der Einstellmodus beendet
und die neue Einstellung übernommen. Wir weisen darauf
hin, dass eine höhere Sendeleistung die Lebensdauer der
eingebauten Batterie (Knopfzelle) verkürzt.
5.4 pewag levo hook LH
mit Fernbedienung koppeln
Bevor Sie den pewag levo hook LH mit der Fernbedienung
steuern können, müssen Sie die beiden Geräte zuerst koppeln.
Gehen Sie dazu wie folgt vor:
1. Schalten Sie den pewag levo
hook LH aus. Halten Sie den
Ein/Aus Taster so lange gedrückt
bis die Statusanzeige am Akku zu
blinken beginnt. Das Gerät ist nun
im Kopplungsmodus.
2. Drücken Sie auf der
Fernbedienung den Taster
Statusabfrage um die Kopplung
durchzuführen. Bei erfolgreicher
Kopplung blinkt die Statusanzeige
am Akku 1x lang. Die
Fernbedienung ist nun gekoppelt.
Punkt 2. kann für beliebig viele
Fernbedienungen wiederholt
werden.
3. Um den Kopplungsmodus zu
beenden, drücken Sie erneut den
Ein/Aus-Taster.
Dieser Vorgang muss für jeden
pewag levo hook LH bzw. jede
Fernbedienung durchgeführt
werden.
Eine Fernbedienung kann
gleichzeitig mit mehreren pewag levo
hooks LH gekoppelt werden
(= Hakenverbund, siehe Kapitel 5.5).
Es können auch mehrere
Fernbedienungen mit einem oder
mehreren pewag levo hooks LH
verbunden werden.
Taster / Symbol Beschreibung
Schwenkhaken
öffnen
Drücken Sie den Taster,
um den Schwenkhaken zu
öffnen.
Schwenkhaken
schließen
Drücken Sie den Taster,
um den Schwenkhaken zu
schließen.
Hakenbeleuchtung
(optional)
Drücken Sie den Taster,
um das optional im pewag
levo hook LH integrierte
Lichtmodul zu aktivieren
bzw. zu deaktivieren.
Die Hakenbeleuchtung
deaktiviert sich je nach
Einstellung nach einiger Zeit
selbstständig.
Statusabfrage
Drücken Sie den Taster um
den Status der gekoppelten
Haken zu erhalten.
Tastensperre
+
Sendeleistung*
Die Fernbedienung kann
gegen unbeabsichtigtes
Betätigen gesperrt
werden. Drücken Sie zum
Sperren bzw. Entsperren
der Fernbedienung
gleichzeitig kurz die Taster
für Hakenbeleuchtung und
Statusabfrage.
Informations-
symbole
Beschreibung
Ladestands-
anzeige
Akku pewag
levo hook LH
Zeigt den Ladestand des
Akkus im pewag levo hook
LH an. Wenn nur noch die
rote LED leuchtet, laden
Sie den Akku bitte in der
zugehörigen Ladestation
auf.
Statusanzeige Siehe Beschreibung unter
Punkt 5.2
Batteriestand
Fernbedienung
Zeigt an wenn die Batterie
der Fernbedienung
schwach ist.
Tastensperre
Fernbedienung
Wenn dieses Symbol
leuchtet, ist die Tastensperre
aktiviert.
Kontakt mit Last-
aufnahmemittel
(optional)
Der pewag levo hook LH
ist in Kontakt mit dem
Lastaufnahmemittel.
Bild 5: 3 Sekunden gedrückt halten
Bild 7: Drücken zum Beenden
Bild 6: Taster „Statusabfrage“
drücken

13
pewag levo hook LH
DE
5.5 Hakenverbund
Wird eine Fernbedienung mit mehreren Haken gekoppelt,
entsteht ein Hakenverbund. Für diesen Fall führen die Taster
der Fernbedienung (Schwenkhaken öffnen bzw. schließen,
Arbeitsplatzbeleuchtung und Statusabfrage) die jeweilige
Aktion immer für alle gekoppelten pewag levo hooks LH
zugleich aus. Für die Informationssymbole gilt:
• Die Akkuladestandsanzeige zeigt den Ladungszustand des
schwächsten Akkus an.
• Die Statusanzeige leuchtet, sobald mindestens EIN Haken im
Verbund eine Fehlermeldung ausgibt.
• Die Anzeige für den Kontakt mit einem Lastaufnahmemittel
scheint auf, sobald alle Haken im Verbund den Kontakt mit
dem Lastaufnahmemittel meldet.
5.6 pewag levo hook LH von
Fernbedienung entkoppeln
Um einen pewag levo hook LH von einer Fernbedienung
wieder zu entkoppeln, gehen Sie bitte gleich vor wie unter
Punkt 5.4 beschrieben. Zur Bestätigung der erfolgreichen
Entkopplung blinkt die Statusanzeige am Akku öfters kurz auf.
5.7 Ladestation
Wenn an der Ladestandsanzeige des Akkus nur noch die
rote LED aufleuchtet, ist der Akku beinahe leer und muss
geladen werden. Verwenden Sie dafür ausschließlich die levo
Ladestation. Für den Ladevorgang gehen Sie bitte wie folgt vor:
1. Entriegeln Sie den Akku und entfernen Sie ihn aus dem
pewag levo hook LH wie unter Punkt 5.1 „Akku entfernen“
erläutert.
2. Schieben Sie den Akku in die levo Ladestation und verriegeln
Sie ihn wie unter Punkt 5.1 „Akku einsetzen“ erläutert.
3. Verbinden Sie den Gerätestecker der levo Ladestation mit
dem Stromnetz.
Der Akku wird nun automatisch geladen, die Ladestation muss
nicht separat aktiviert werden.
Die Ladezeit ist unter anderem von der Umgebungstemperatur
abhängig. Wenn alle LEDs leuchten, ist der Akku vollständig
aufgeladen. Um den Fortschritt des Ladevorganges zu sehen,
muss der Akku aktiviert werden. Sollte der Akku vollkommen
entladen gewesen sein, so ist ein Aktivieren durch längeres
gedrückt halten des Einschaltetasters des Akkus erforderlich.
Der Ladevorgang stoppt automatisch (Tiefentlade- und
Überladeschutz). Lassen Sie den Akku nach der Ladung für
zumindest 5 Minuten abkühlen bevor Sie diesen in den pewag
levo hook LH einsetzen.
Versuchen Sie niemals den Akku auf andere
Weise zu laden als mit der originalen
Ladestation von pewag!
Führen Sie keinesfalls selbst Reparaturen an
der Ladestation durch!
5.8 peTAG
An der Gehäuseseite, links oberhalb des Typenschildes,
befindet sich der peTAG. Dabei handelt es sich um einen
NFC Chip, der Sie bei der regelmäßigen Überprüfung und
Identifizierung des pewag levo hook LH unterstützt.
Für genauere Informationen dazu besuchen Sie bitte
petag.pewag.com. Hier erfahren Sie alles über die intelligente
Prüfmittelverwaltung von pewag.
6. Zusätzliche Ausstattung
und Zubehör
Neben der umfangreichen Basisaustattung sind für den pewag
levo hook LH unten angeführte Erweiterungen erhältlich, welche
auf Wunsch schon ab Werk verbaut oder mitgeliefert werden oder
auch im Nachhinein separat erhältlich sind.
Damit wird Ihr pewag levo hook LH noch leistungsfähiger.
Wir weisen darauf hin, dass, wenn die Module 6.1 und 6.2 bei
Ihren pewag levo hook LH nachgerüstet werden sollen, dies nur
durch pewag austria GmbH oder einen von pewag autorisierten
Fachbetrieb möglich ist. Kontaktieren Sie in diesem Fall bitte Ihren
Lieferanten.
6.1 Lichtmodul
Die LED des Lichtmoduls befindet sich genau über dem
(geschlossenen) Schwenkhaken. Die Aktivierung bzw.
Deaktivierung erfolgt über die Fernbedienung levo remote.
Bei geöffnetem Schwenkhaken wird der Arbeitsbereich optimal
ausgeleuchtet. Um Energie zu sparen, deaktiviert sich die
Beleuchtung nach einer voreingestellten Zeit von
ca. 10 Sekunden automatisch. Dieser Wert kann über die
Software levo manager (siehe Kapitel 6.4) angepasst werden
(max. 900 Sekunden).
6.2 Wiegemodul
Ein in das Gerät integrierbares Wiegemodul ermöglicht es
Ihnen – in Kombination mit der levo manager Software
– den Gewichtsverlauf der einzelnen Hebevorgänge
nachzuvollziehen. Ebenso kann im levo manager ein
Bild 8: pewag levo Akku Ladestation

14 pewag levo hook LH
DE
Bild 11: klappbare Laschen
Gewichtsbereich definiert werden. Wird dieses Gewicht
überschritten, scheint eine Warnmeldung am
pewag levo manager als auch am pewag levo hook LH
(Statusanzeige) auf. Ein unbeabsichtigtes Überlasten des
pewag levo hooks LH wird dadurch vorgebeugt und erhöht die
Sicherheit für Anwender und Last. Wir weisen darauf hin, dass
dieses Wiegemodul kalibriert aber nicht geeicht,
noch eichfähig ist.
6.3 Multiadapter und Endstück
Sind mehrere Akkus und Ladestationen im Einsatz, ist
es sinnvoll, die einzelnen Ladestationen mit dem pewag
Multiadapter zu verbinden. Dies hat den Vorteil, dass nicht
jede einzelne Ladestation mit einem Kabel an eine Steckdose
angeschlossen werden muss. Der pewag Multiadapter
ermöglicht es, bis zu zehn Ladestationen in Reihe mit nur
einem Gerätestecker zu betreiben.
Bild 9: pewag levo Akku Ladestation Multiadapter
Sie benötigen pro Ladestation jeweils einen Multiadapter.
Stecken Sie diese ineinander und anschließend die
Ladestationen auf den Multiadapter (maximal zehn Stück in
Reihe!). Das Endstück (im Bild grün eingezeichnet) ist Teil des
Multiadapters und dient lediglich zur optischen Ergänzung.
6.4 pewag levo manager
Der pewag levo manager ist ein umfangreiches Konfigurations-
und Analysetool für den pewag levo hook LH. Mit diesem
Programm haben Sie unter anderem folgende Möglichkeiten:
• Verwaltung der Fernbedienungen.
• Erstellung von Hakengruppen.
• Wiege- und Tarierfunktion.
• Alarmfunktion (z. B: Gewichtseingrenzung,
Temperatureingrenzung).
• Temperaturverlaufsüberwachung.
• Konfiguration diverser Parameter.
• Export- und Importfunktionalität von Daten.
Für eine genaue Auflistung der einzelnen Funktionen des levo
managers kontaktieren Sie bitte Ihren Händler bzw. lesen Sie
das zugehörige Handbuch. Die Installation der Software erfolgt
auf einem Windows-PC bzw. Laptop.
Den levo manager können Sie via levo landing page
downloaden (siehe QR-Code Seite 3) Auf der landing page
finden Sie auch das Handbuch für den pewag levo manager.
6.5 pewag levo manager USB Dongle
Für die Kommunikation zwischen
Haken bzw. Fernbedienung und
levo manager Software, wird
der levo manager USB Dongle
benötigt. Durch einfaches
Anstecken des Geräts am USB-
Port eines Windows-Rechners,
erfolgt die Kommunikation
drahtlos. Eine Internetverbindung
ist nicht notwendig. Die maximale
Sendeleistung beträgt 100 m (freie
Sichtverbindung).
6.6 pewag levo hook LH Data logger
Ein Data logger ist eine prozessorgesteuerte Speichereinheit,
welche gewisse Daten über eine Schnittstelle aufnimmt und auf
einem Speichermedium ablegt.
Der levo Data logger bietet die Möglichkeit einer
Datenaufzeichnung des Wiegemoduls und weiteren Daten
(siehe Handbuch pewag levo manager).
Ein Datentransfer und Konfigurationen des Wiegemoduls
sind also in Kombination mit folgenden optional erhältlichen
Erweiterungen möglich:
• Wiegemodul (siehe Punkt 6.2)
• levo manager software (siehe Punkt 6.4)
• levo manager USB Dongle (siehe Punkt 6.5)
Diese Daten können z. B. für Auswertungen und Statistiken
herangezogen werden. Der Data logger ist Teil der
Basisausstattung.
7. Anschlagen und Heben
7.1 Aufhängung
Die Aufhängung an der Oberseite des pewag levo hook LH
ist drehbar gelagert. Es ist mittels der klappbaren Laschen
(Bild 11, rot eingefärbt) aber möglich, die Aufhängung gegen
Verdrehung zu fixieren. Klappen Sie dazu die Laschen nach
oben. Die Fixierung ist in Winkelabständen von 45° möglich.
Um die Drehung wieder freizugeben, klappen Sie die Laschen
nach unten.
Wenn Sie die Aufhängung fixieren möchten, richten Sie den
unbelasteten pewag levo hook LH zunächst so aus, dass sich
beim anschließenden Hebevorgang die Last nicht nachdreht.
Bei fixierter Aufhängung ist ein Drehen der gehobenen Last
zu vermeiden, da sich der
pewag levo hook LH nicht
mitdrehen und die Last somit
zurückschwingen kann.
Versuchen Sie nie, die
Aufhängung bei gehobener
Last zu fixieren bzw. wieder
freizugeben. Dies kann zu
ernsthaften Unfällen mit Sach-
und/oder Personenschäden
führen.
Bild 10: pewag levo manager
USB Dongle

15
pewag levo hook LH
DE
7.2 Anschlagen am Kranhaken
Der pewag levo hook LH kann mit der Aufhängung direkt in
einen Kranhaken (Einfachhaken nach DIN 15401,
Größe 2,5) eingehängt werden. Für größere Kranhaken ist ein
Übergangsgehänge oder Ähnliches zu verwenden. Achten
Sie stets auf ausreichende Tragfähigkeit bei sämtlichen
Teilen (Kranhaken, Übergangsgehänge und dgl.). Die
Verbindung muss so erfolgen, dass ein unbeabsichtigtes
Lösen nicht möglich ist (z. B. mittels Sicherungsfalle). Ein in
die Aufhängung eingehängter Haken muss frei beweglich sein
und darf nicht an der Schraube der Aufhängung oder seitlich
anstehen. Die Aufhängung muss mittig am Hakengrund sitzen,
eine Belastung der Hakenspitze ist nicht erlaubt.
7.3 Anschlagen der Last
Um die Last mit dem pewag levo hook LH zu verbinden, gibt es
folgende Möglichkeiten:
• Einhängen des Anschlagmittels bei geschlossenem
Schwenkhaken des pewag levo hook LH.
Die Sicherungsfalle des levo Schwenkhakens ist drehbar
gelagert, um das Einhängen von Anschlagmitteln bei
geschlossenem Schwenkhaken zu ermöglichen.
• Einhängen des Anschlagmittels in den geöffneten
Schwenkhaken des pewag levo hook LH. Dabei muss
entweder der pewag levo hook LH so positioniert
werden, dass das Anschlagmittel beim Schließen des
Schwenkhakens nicht herausrutschen kann. Oder
das Anschlagmittel muss händisch gehalten werden,
bis der Schwenkhaken geschlossen ist (Achtung:
Quetschgefahr!).
Bild 12: maximal erlaubter Neigungswinkel
Die Sicherungsfalle muss auch bei eingehängter Last frei
beweglich bleiben und sich ungehindert schließen können.
Die integrierte Feder darf nicht beschädigt sein, damit sich die
Sicherungsfalle automatisch verriegeln kann.
Werden zwei Aufhängeringe oder Schlaufen (siehe Bild 12)
in den Schwenkhaken eingehängt, achten Sie darauf, dass
der maximal erlaubte Neigungswinkel der Stränge von 30°
gegenüber der Vertikalen nicht überschritten wird.
7.4 Heben und Absetzen der Last
Vor dem Heben:
• Achten Sie darauf, dass die zulässige Tragfähigkeit (WLL)
nicht überschritten wird.
• Sämtliche Verbindungen müssen gegen unbeabsichtigtes
Lösen gesichert sein (z. B. Sicherungsfallen,
Schraubverbindungen).
• Alle Verbindungen müssen frei beweglich sein und die
Belastung im Hakengrund erfolgen.
• Achten Sie darauf, dass alle Lastaufnahmemittel geprüft und
für die Last geeignet sind.
• Überprüfen Sie die lasttragenden Teile auf offensichtliche
Schäden oder Veränderungen.
• Alle Anschlagmittel und der pewag levo hook LH müssen
sich in Belastungsrichtung ausrichten können.
• Der Schwenkhaken muss komplett geschlossen sein, die
Sicherungsfalle ruht unbelastet in der dafür vorgesehenen
Aufnahme.
• Im Hebebereich dürfen sich keine Personen aufhalten -->
Unfallgefahr!
Während des Hebens:
• Die Belastung darf nur in vertikaler Richtung erfolgen.
• Halten Sie stets direkten Blickkontakt zur Last.
• Starten Sie den Hebevorgang langsam, vermeiden Sie
ruckartiges Heben.
• Heben Sie die Last derart, dass Pendeln vermieden wird.
• Vermeiden Sie plötzliches Stoppen und Stoßbelastungen.
• Achten Sie darauf, dass die Last oder der pewag levo hook
LH nicht mit Gegenständen bzw. Gebäudeteilen kollidiert.
• Bewegen Sie die Last niemals über Personen hinweg.
• Lassen Sie die Last niemals unbeaufsichtigt bzw. ungesichert
in schwebender Position.
Absetzen der Last:
• Senken Sie die Last langsam ab und bringen Sie sie in eine
stabile und sichere Position.
• Öffnen Sie den Schwenkhaken erst, wenn die Last gegen
Kippen, Umfallen, Rutschen oder dergleichen gesichert ist.
• Durch das Öffnen des Schwenkhakens können Teile des
Anschlagmittels (z. B. Aufhängering, Schäkel etc.), mit
dem die Last gehoben wurde, herunterfallen. Senken Sie
den pewag levo hook LH vor dem Öffnen stets so weit wie
möglich ab. Öffnen Sie den Schwenkhaken so, dass weder
Personen noch Gegenstände getroffen werden können.
• Die Maximallast für das Öffnen des Hakens beträgt ca. 20 kg
– abhängig vom Lastaufnahmemittel.

16 pewag levo hook LH
DE 8. Vorgehen bei Unfällen oder
Störungen
Wie bereits unter Punkt 5.2 erwähnt, gibt es sechs Gründe für
das Aufleuchten der Statusanzeige:
1. Fehlfunktion im Gerät
2. Überschreitung des festgelegten Prüfintervalls des Geräts
3. Kopplungsmodus (siehe Punkt 5.4)
4. Beim Einschalten des Gerätes
5. Überschreitung der max. Last (5 to)
6. Überschreitung vordefinierter Einstellungen
(z. B: Gewicht, Temperatur)
Im Falle einer Fehlfunktion können Sie versuchen, den Fehler
zu quittieren indem Sie das Gerät über den Ein/Aus-Taster
deaktivieren. Warten Sie 10 Sekunden und aktivieren Sie
den pewag levo hook LH anschließend wieder. Leuchtet
die Statusanzeige nun nicht mehr, handelte es sich um
einen temporären Fehler. Sie können nun wie gewohnt
weiterarbeiten. Falls die Statusanzeige unmittelbar oder nach
kurzer Zeit wieder leuchten sollte, muss das Gerät durch
pewag austria GmbH oder einen durch pewag autorisierten
Fachbetrieb überprüft und gegebenenfalls repariert werden.
Bei Blockieren oder Steckenbleiben des Schwenkhakens an der
Last keinesfalls Gewalt anwenden um eine Beschädigung der
Sicherungsfalle bzw. des Schwenkhakens zu vermeiden.
Die Last absetzen und die Störung mittels Handkraft beseitigen.
Ein quittierbarer Fehler tritt dann auf wenn der Haken nicht
vollständig öffnet oder schließt.
Dieser Fehler wird durch ein Blinken der Statusanzeige am Haken
und auf der Fernbedienung angezeigt. Setzen Sie die Last ab
und versuchen Sie die Ursache des Blockierens festzustellen.
Versuchen Sie anschließend, durch Betätigen der OPEN/CLOSE
Taste am Haken oder mittels Fernbedienung, den Haken erneut
in Betrieb zu nehmen. Kann der Vorgang diesmal erfolgreich
durchgeführt werden erlischt die Statusanzeige.
Bei Verformungen an Schwenkhaken, Gehäuse oder Aufhängung
(z. B. wegen Überlastung) oder anderen außergewöhnlichen
Ereignissen ist das Gerät außer Betrieb zu nehmen und einer
sachkundigen Person zur Prüfung bzw. Reparatur zu übergeben
(siehe dazu Kapitel 9.2, Ausscheidekriterien).
9. Reinigung, Wartung,
Wiederkehrende Überprüfung
Wir empfehlen, die Originalverpackung des pewag levo
hook LH für eventuelle Rücksendungen über die gesamte
Lebensdauer aufzubewahren!
9.1 Reinigung
Reinigen Sie den pewag levo hook LH im Falle starker
Verschmutzung wie folgt:
• Gehäuseaußenseite, Aufhängung sowie Schwenkhaken mit
einem Tuch und evtl. einem nicht aggressiven Fettlöser.
• Kunststoffteile (z. B. Akkuabdeckung, Ein/Aus-Taster) nur mit
einem trockenen Tuch.
• Den Akkuschacht oder den Innenteil des Akkus ebenfalls nur
mit einem trockenen Tuch.
Verwenden Sie keinen Hochdruckreiniger, Dampfstrahler oder
ähnliche Geräte zur Reinigung.
9.2 Wartung & Reparatur
Vor jedem Gebrauch ist der pewag levo hook LH auf
offensichtliche Beschädigungen und/oder Verschmutzung zu
überprüfen.
Folgende Mängel können durch eine sachkundige Person
gemäß dieser Betriebsanleitung selbst behoben werden:
• Reinigung bei Verschmutzung.
• Fehlende oder defekte Sicherungsfallengarnitur
(z. B. gebrochene Feder).
• Gegenstück der Sicherungsfalle.
• Beschädigte oder fehlende Flügellaschen und Stifte an der
Aufhängung.
• Beschädigte, fehlende oder unlesbare Sicherheitsaufkleber,
sowie Kennzeichnungen (z. B: Typenschild).
• Tausch der Akkueinheit.
• Tausch der Batterie in der Fernbedienung levo remote.
Bei allen anderen Mängeln muss der pewag levo hook LH
außer Betrieb genommen und durch pewag austria GmbH
oder einen von pewag autorisierten Fachbetrieb überprüft
und repariert werden (siehe dazu Kapitel 9.9 Wiederkehrende
Überprüfung und Reparatur). Verwenden Sie stets
Originalersatzteile von pewag!
Der pewag levo hook LH darf nicht mehr verwendet werden
bei:
• Riss oder Verformung des Gehäuses, der Aufhängung oder
des Schwenkhakens.
• Fehlender oder beschädigter Sicherungsfallengarnitur oder
Teilen davon (z. B. gebrochene Feder).
• Blockade des Schwenkhakens beim Öffnen oder Schließen.
• Beschädigung der Akkuzellen.
• Fehlendem oder unleserlichem Typenschild,
sowie Sicherheitsaufklebern.
• Lockeren oder fehlenden sonstigen Teilen wie z. B.
Abdeckungen oder Schrauben.
• Starker Verschmutzung oder Korrosion.

17
pewag levo hook LH
Keinesfalls dürfen verformte, rissige oder gebrochene Teile
selbstständig zurückgebogen, geschweißt oder auf sonstige
Weise repariert werden! Entfernen Sie vor jeder Wartung bzw.
Reparatur den Akku um ein versehentliches Aktivieren des
Schwenkhakens zu vermeiden.
Ausscheidekriterien
Riss oder Verformung der Aufhängung, des Gehäuses oder
des Schwenkhakens (siehe Bild 13 bzw. Bild 14).
a: Durchmesser des Schwenkhakens
g: Abstand Hakenspitze zu Gegenstück Sicherungsfalle
h: Höhe/Tiefe des Hakengrundes
Maß Zulässiges Maß [mm] Zulässiges Maß [in]
a max. 25,00 max. 0.98
g max. 32,00* max. 1.26
h min. 40,50 min. 1.59
*Bzw. wenn die Sicherungsfalle nicht mehr ordnungsgemäß schließt.
Bild 13 (Ausscheidekriterien): Schwenkhaken
Maß Zulässiges Maß [mm] Zulässiges Maß [inch]
e max. 71,50 max. 2.81
Bild 14 (Ausscheidekriterien): Aufhängung

18 pewag levo hook LH
DE 9.3 Austausch
Sicherungsfallengarnitur
Wenn Teile der Sicherungsfallengarnitur fehlen oder defekt sind
(z. B. gebrochene Feder), können Sie diese wie folgt ersetzen:
Klappen Sie die Sicherungsfalle 1ganz ins Innere des
Schwenkhakens und öffnen Sie die Sicherungsschraube
2mithilfe eines Inbusschlüssels wie auf Bild 15 zu sehen.
Schieben Sie die Achse 3heraus. Nun können Sie die
Sicherungsfalle 1inkl. Feder 4aus dem Haken herausziehen
(Bild 16). Entfernen Sie die Feder.
Beim Zusammenbau gehen Sie genau umgekehrt vor. Achten
Sie dabei auf folgende Punkte:
• Beim Einsetzen der Feder 4in die Sicherungsklappe
1muss der zur Achsrichtung parallel verlaufende
Federschenkel 5in die Bohrung im Inneren der
Sicherungsklappe gesteckt werden (Bild 17).
• Der andere, quer zur Achsrichtung verlaufende
Federschenkel 6muss in die Bohrung im Haken 7
gesteckt werden (Bild 18).
• Verwenden Sie für die Sicherungsschraube 2ein wenig
Schraubensicherung mittelfest (z. B. Loctite Type 243).
Prüfen Sie nach dem Zusammenbau unbedingt, ob die
Sicherungsfalle beweglich ist und aus beiden Richtungen
selbstständig in die vertikale Position zurückspringt. Ist
dies nicht der Fall, wurde vermutlich der Federschenkel 6
nicht in die Hakenbohrung 7gesteckt. Zerlegen Sie die
Sicherungsfallengarnitur nochmals und holen Sie diesen
Schritt nach.
9.4 Austausch Gegenstück
Sicherungsfalle
Um das Gegenstück der Sicherungsfalle zu tauschen,
entfernen Sie die beiden Schrauben 1mit einem Torxschlüssel
(Größe TX 30) und ziehen Sie das Gegenstück 2ab
(Bild 19). Zur Wiedermontage gehen Sie in umgekehrter
Reihenfolge vor. Verwenden Sie für die Schrauben ein wenig
Schraubensicherung mittelfest (z. B. Loctite Type 243).
Kontrollieren Sie anschließend, ob bei geschlossenem
Schwenkhaken die Sicherungsfalle ordnungsgemäß in der
Aufnahme des Gegenstücks anliegt.
1
2
3
Bild 15
4
Bild 16
7
5
6
Bild 17
Bild 18
1
2
Bild 19

19
pewag levo hook LH
DE
9.5 Austausch der Flügellaschen an
der Aufhängung
Bei Beschädigung oder Fehlen der Flügellaschen oder Teilen
davon an der Aufhängung, können diese wie folgt getauscht
werden:
• Verwenden Sie einen Splintentreiber und Hammer, um den
Bolzen der Flügellasche herauszuschlagen.
• Entnehmen Sie die Flügellasche und evtl. auch die Feder,
falls diese beschädigt ist.
• Setzen Sie die neue Feder und Flügellasche ein.
• Schlagen Sie den Bolzen vorsichtig wieder ein. Achten Sie
unbedingt darauf, dass der Bolzen so weit eingeschlagen
wird, dass er auf beiden Seiten den gleichen Abstand zur
Öffnung hat. Es reicht nicht, den Bolzen nur bündig mit der
Aufhängung einzuschlagen.
9.6 Tausch der Akkueinheit
Sollte die Akkueinheit oder Teile davon defekt sein, versuchen
Sie keinesfalls diese zu öffnen oder zu reparieren. Die Einheit
muss immer komplett getauscht werden. Gehen Sie dazu bitte
vor wie unter Kapitel 5.1 Akkuinstallation beschrieben.
Defekte oder beschädigte Akkus entsorgen Sie bitte
entsprechend den örtlichen Vorschriften.
9.7 Tausch der Batterie der
Fernbedienung pewag levo remote
Wenn auf der levo remote Fernbedienung das Symbol „Batterie
schwach“ aufleuchtet, sollte die Batterie gewechselt werden.
Öffnen Sie dazu die Abdeckung der levo remote, indem Sie auf
den Bereich unter dem Haltebügel drücken 1. Dadurch kann
die Abdeckung abgenommen werden 2und die Batterie ist
zu sehen. Ziehen Sie die Batterie aus ihrer Halterung 3und
ersetzen Sie sie durch eine neue (Knopfzelle Typ CR2032, 3 V).
Anschließend drücken Sie die Abdeckung vorsichtig wieder auf
das Gehäuse der Fernbedienung (Bild 20).
9.8 Austausch Sicherung
Multiadapter
Der Multiadapter ist mit einer 10 A Feinsicherung (träge)
ausgestattet, die auf einfache Weise selbst getauscht werden
kann. Trennen Sie den
Multiadapter vom Netz. Der
Sicherungshalter ist neben
dem Steckverbinder seitlich
angebracht (Bild 21, rot
markiert). Drehen Sie den
Sicherungshalter mit einem
Schlitzschraubendreher um
90° und ziehen Sie ihn dann
vorsichtig heraus. Ersetzen Sie
die Sicherung und setzen Sie
den Sicherungshalter wieder ein.
Führen Sie keinesfalls sonstige Reparaturen
am Multiadapter durch! Versuchen Sie nicht,
das Gerät zu öffnen!
9.9 Wiederkehrende Überprüfung
und Reparatur
Bitte beachten Sie, dass es sich im
Falle einer Versendung des Akkus um
eine Gefahrgutsendung handelt und die
entsprechenden Bestimmungen eingehalten
werden müssen. Der Versand erfolgt auf
eigenes Risiko. Der Versand von gebrauchten Akkus per
Luftfracht ist verboten! Wir empfehlen generell, den pewag
levo hook LH ohne Akku zur Reparatur einzuschicken, um
den Versandvorgang zu erleichtern.
Mindestens einmal (1x) pro Jahr (Angabe des Herstellers
und länderspezifische Vorschriften für wiederkehrende
Überprüfungen von Anschlagmitteln beachten!) oder bei
Beschädigung des Produkts muss dieses durch pewag austria
GmbH oder einen durch pewag autorisierten Fachbetrieb
kontrolliert, getestet, überprüft und gegebenenfalls repariert
werden.
10. Garantie
Die pewag austria GmbH, Gaslaternenweg 4, 8041 Graz
gewährt Endkunden 2 Jahre Garantie auf das Produkt.
Sie gilt weltweit. Das gesetzliche Gewährleistungsrecht
(Mängelhaftung) wird durch die Garantie nicht
eingeschränkt. Die Garantie unterliegt den nachfolgenden
Garantiebedingungen (10.1) und setzt voraus, dass das
Hebemittel während der gesamten Garantiefrist den
Anweisungen des Herstellers und Verkäufers gemäß
inspiziert, geprüft und gewartet wird. Die Garantie umfasst die
Übernahme aller Reparatur- und Versandkosten bei Defekten,
die im Garantiezeitraum auftreten, und die nicht auf Verschleiß,
normalem Verbrauch oder unsachgemäßer Handhabung oder
Bild 21
Bild 20
1
2
3

20 pewag levo hook LH
DE auf sonstige in den nachfolgenden Garantiebedingungen
genannten Ausnahmen zurückzuführen sind. Im Garantiefall
wenden Sie sich bitte an den zuvor genannten Garantiegeber.
Nach Einsendung des Produktes und Vorlage des Kaufbeleges
wird das Produkt dann kostenlos repariert oder durch ein
gleichwertiges Produkt ausgetauscht. Die Garantiefrist beträgt
2 Jahre ab Verkaufsdatum. Ausdrücklich ausgenommen von
der Garantie sind Akkuzellen, Akkukontakte, sowie Elektronik-
und Verschleißteile.
10.1 Bedingungen und
Bestimmungen
Nur Defekte, die bei normalem Gebrauch auftreten, werden
von der Garantie abgedeckt. Von der Garantie ausgeschlossen
ist der Verschleiß an Teilen wie z. B. Akkukontakten,
Sicherungsfallen und -federn. Wenn innerhalb der Garantiefrist
ein Defekt festgestellt wird, wird der pewag levo hook LH nach
Ermessen des Herstellers ersetzt oder repariert.
Von der Garantie ausgeschlossen sind pewag levo hooks LH
mit Mängeln, die auf Folgendes zurückzuführen sind:
• Normaler Verschleiß.
• Überlastung.
• Unsachgemäßer oder nachlässiger Gebrauch.
• Beschädigungen.
• Nichteinhaltung der vorgeschriebenen Verfahren und
Maßnahmen.
• Modifikationen/Änderungen am pewag levo hook LH.
• Unsachkundiger Gebrauch des Hebemittels und
Nichteinhaltung der Anweisungen dieser Betriebsanleitung.
• Wartungs- und/oder Revisionsarbeiten, die durch eine von
pewag nicht autorisierte Person durchgeführt wurden.
11. Lagerung
Lagern Sie den pewag levo hook LH gereinigt und getrocknet
so, dass der Akkuschacht nach unten zeigt. Während der
Lagerung soll das Produkt keinen korrosiven, thermischen
oder mechanischen Einflüssen ausgesetzt sein. Akkus sollten
separat vom pewag levo hook LH vollständig geladen und
bei Zimmertemperatur gelagert werden, dies erhöht die
Lebensdauer. Für Langzeitlagerung wird eine Ladung von ca.
40 % der Kapazität empfohlen. Wird der Akku mehr als drei
Monate nicht verwendet, empfiehlt sich eine Erhaltungsladung
auf 40 % der Akkukapazität alle drei Monate. Akkus müssen
geladen bleiben um eine möglichst lange Lebensdauer zu
garantieren.
Akkus müssen entsprechend den örtlichen Vorschriften
gelagert werden.
12. Außerbetriebnahme
Dieses Produkt besteht zu großen Teilen aus Metall und ist
zu 100 % recyclingfähig. Führen Sie das Produkt am Ende
seiner Lebensdauer entsprechend den örtlichen Vorschriften
der Altstoffverwertung zu. Speziell Akkus müssen sachgemäß
entsorgt werden. Eine unsachgemäße Entsorgung
(z. B. Verbrennen) kann zu Vergiftungen, Verbrennungen,
Verätzungen oder zu Umweltverschmutzung führen.
Gültig für Länder der EU:
Werfen Sie Elektrogeräte nicht in den Hausmüll! Gemäß
Europäischer Richtlinie über Elektro- und Elektronikaltgeräte
und Umsetzung in nationales Recht, müssen verbrauchte
Elektrogeräte getrennt gesammelt und einer umweltgerechten
Wiederverwertung zugeführt werden.
13. Konformitätserklärung
Gemäß Anhang II A der Maschinenrichtlinie 2006/42/EG
2010 für Lastaufnahmemittel:
Bevollmächtigter für techn. Unterlagen gemäß Anhang VII Teil A:
DI Bernhard Oswald
Mariazeller Straße 143
A-8605 Kapfenberg
Wir erklären in alleiniger Verantwortung, dass die Produkte für
welche diese Betriebsanleitung gilt, die Bestimmungen
der Richtlinie 2006/42/EG erfüllen.
Folgende Normen wurden angewendet:
Allgemein/Mechanische
Komponenten Elektrische / Elektronische Komponenten Ladestation
ISO 9001 ISO 12100 EN 61000-4-8 IEC 60335
EN 1677 ISO 13849-1 EN 61000-6-4 EN 55014-1
EN 10204 3.1.B ISO 13849-2 EN 61000-6-2 EN 55014-2
Maschinenrichtlinie
2006/42/EG
EN 55011/22 FCC, 47 CFR
Part 15
EN 6100-3-2
ASME B30.20-2010 EN 61000-4-2 EN 300220-2 EN 6100-3-3
EN 61000-4-3 IC RSS-247
Gemäß Anhang VI der Richtlinie 2011/65/EU zur
Beschränkung der Verwendung bestimmter gefährlicher
Stoffe in Elektro- und Elektronikgeräten:
Wir erklären in alleiniger Verantwortung, dass die Produkte für
welche diese Betriebsanleitung gilt, die Bestimmungen
der Richtlinie 2011/65/EU des Europäischen Parlaments
und des Rates vom 8. Juni 2011 zur Beschränkung der
Verwendung bestimmter gefährlicher Stoffe in Elektro- und
Elektronikgeräten erfüllen.
Bei jeder nicht von pewag bewilligten Änderung des Produktes
verlieren diese Erklärungen ihre Gültigkeit.
Voraussetzung für die Inbetriebnahme ist, dass die
Betriebsanleitung gelesen und verstanden wurde.
Graz, 2017-09-01 pewag austria GmbH
ppa. Stefan Duller
