Guia de Início Rápido
1
2
3
4
Instalar
Conectar
e carregar
Transferir
Aproveitar
SA5225BT
SA5245BT
SA5247BT
SA5285BT
SA5287BT

Precisa de ajuda?
Visite
www.philips.com/welcome
Nesse site, você pode acessar um conjunto completo de
materiais de suporte, como manual do usuário, as atualizações
mais recentes de softwares e respostas a perguntas freqüentes.

Precisa de ajuda?
Besoin d’aide ?
Visite nosso site de suporte
www.philips.com/welcome
Visitez la page Web de notre centre
d’assistance à l’adresse
www.philips.com/welcome

¿Necesita ayuda?
Support?
Consulte nuestra página Web de Soporte técnico,
www.philips.com/welcome
Besuchen Sie unser Support Center auf
www.philips.com/welcome

17
PT
Sumário
18 Há um manual disponível?
18 Registrar o produto
18 Não se esqueça das
atualizações
19 Conteúdo da caixa
20 Visão geral de controles e
conexões
21 Instalar
21 Conectar e carregar
21 Conectar ao PC
22 Verifique a indicação de nível de
carga da bateria do aparelho
22 Transferir
22 Transferir músicas e imagens
usando o Windows Media Player
11
24 Baixar, converter e transferir
vídeos com o Stream Ripper do
MediaConverter™
26 Aproveitar
26 Ligar e reproduzir
26 Menu principal
26 Navegar pelo menu
27 Conectar fones de ouvido
Bluetooth®
27 Modo de música
28 Ouvir audiolivros
28 Adicionar audiolivros ao SA52
28 Selecionar o audiolivro por título
28 Controles de audiolivro
29 Vídeo
29 Reprodução de vídeo
29 Controle de avanço/retrocesso
rápido
29 Rádio
29 Sintonia automática
30 Reproduzir uma estação de rádio
pré-programada
30 Gravações
30 Gravar
31 Reprodução de gravação
31 Solução de problemas
31 Como reinicializo o aparelho?
32 Precisa de ajuda?
32 Descarte do seu produto
antigo e da bateria integrada

18
18
Há um manual disponível?
O CD fornecido com seu aparelho contém um manual do usuário detalhado e uma seção de
perguntas freqüentes.Você também pode baixar o mesmo arquivo deste site: www.philips.com/support
Registrar o produto
Você pode atualizar seu produto. Portanto, recomendamos registrá-lo no site www.philips.com/
welcome, para que possamos lhe enviar informações sempre que surgirem novas atualizações
gratuitas.
Não se esqueça das atualizações
Temos certeza de que você aproveitará ao máximo seu produto por um longo tempo. Para obter
o melhor desempenho, recomendamos que você consulte regularmente o site www.philips.com/
support para obter atualizações gratuitas do software e do Firmware Manager mais recentes para
o seu produto. Esses downloads ajudarão a otimizar o desempenho de seu produto e a explorar
ao máximo o suporte futuro a novos formatos de áudio.
Aproveite sua nova experiência em música.

19
PT
19
Conteúdo da caixa
Computador com:
Windows XP (SP2 ou superior) ou Vista
Processador Pentium III 800 MHz ou superior
Unidade de CD-ROM
128 MB de RAM
500 MB de espaço em disco rígido
Porta USB
Conexão com a Internet (preferível)
Microsoft Internet Explorer 6.0 ou superior
Outros itens de que você precisará:
Cabo USB
CD-ROM Guia de Início Rápido
Computador
Fones de ouvido
Philips GoGear audio video player
Quick start guide
1
2
3
4
Install
Connect
and Charge
Transfer
Enjoy
SA5225 SA5225BT
SA5245 SA5245BT
SA5247 SA5247BT
SA5285 SA5285BT
SA5287 SA5287BT

20
20
Visão geral de controles e conexões
I
E
F
G
JK H
C
AB
D
AOPTIONS Oferece várias opções dependendo do menu atual
B-VOLUME+ Aumenta/diminui o volume (mantenha pressionado para aumentar/diminuir mais
rapidamente)
C® Indicador do Bluetooth
®
D1 Retrocede (mantenha pressionado para efetuar um retrocesso rápido)
 2 Avança (mantenha pressionado para efetuar um avanço rápido)
 3/4 Rola para cima/para baixo (mantenha pressionado para efetuar uma rolagem rápida)
Ez/ 2; Liga/desliga
Reproduz/grava/pausa
Confirma seleção
FMIC Microfone
Gp Conector do fone de ouvido
HO Retorna um nível (mantenha pressionado para retornar ao menu raiz)
I Conector USB
JREINICIALIZAR
KControle Mantenha pressionado o controle deslizante para travar/destravar todas as
deslizante teclas (exceto -VOLUME+)

21
PT
21
Instalar
1
1Insira o CD fornecido com as informações do produto na unidade de CD ROM do PC.
2Siga as instruções na tela para concluir a instalação do Windows Media Player, Philips
Device Manager e Media Converter™ for Philips. O Media Converter™ for Philips
converte videoclipes em formatos compatíveis com o aparelho.
Conectar e carregar
2
Conectar ao PC
O aparelho é automaticamente carregado quando você o conecta ao PC.
1Antes de usar o aparelho pela primeira vez, carregue-o por pelo menos 5 horas.
> A bateria terá 100% de carga após 4 horas e 80% após 2 horas.
2Conecte o cabo USB fornecido à miniporta USB na parte inferior do aparelho
e a outra extremidade ao PC.
> O aparelho iniciará o carregamento assim que for conectado ao PC.
A

22
22
Transferir
3
Você pode transferir arquivos de música e de imagens para o aparelho usando o Windows
Media Player.
Consulte a seção Organizar e transferir músicas e imagens com o Windows Media
Player 11 do manual do usuário para obter informações detalhadas.
Transferir músicas e imagens usando o Windows Media Player 11
Baixe o Windows Media Player11 no site:
http://www.microsoft.com/windows/windowsmedia/player/11/default.aspx
3
4
Verifique a indicação de nível de carga da bateria do aparelho
Os níveis de energia aproximados da bateria são indicados da seguinte maneira:
Cheio Dois terços Metade Baixo Vazio
Nota Quando as baterias estiverem quase vazias, o indicador de bateria piscará.
O aparelho salva todas as definições e gravações não concluídas e é desligado em
menos de 60 segundos.
B
A

23
PT
23
1Inicie o Windows Media Player 11.
2Conecte o aparelho ao computador usando o cabo USB fornecido.
3Depois que o aparelho for conectado, a guia de sincronização será alterada
e o dispositivo e seu conteúdo ficarão visíveis no Windows Media Player 11
(veja a ilustração acima).
4O Windows Media Player 11 iniciará automaticamente a sincronização do conteúdo
da biblioteca de músicas com o aparelho.
Para obter detalhes sobre como definir as opções de sincronização no Windows
Media Player 11, consulte o manual do usuário.

24
24
Baixar, converter e transferir vídeos com
o Stream Ripper do MediaConverter™
Importante
Vídeos protegidos por DRM baixados (adquiridos) da Internet devem ter uma taxa de
transferência de e800 kbps para que você possa transferi-los para o aparelho.Você
pode obter a licença para vídeos protegidos por DRM quando reproduzir vídeos no
seu PC conectado à Internet. É possível mover vídeos protegidos por DRM com a
licença baixada para a pasta VÍDEO do seu aparelho usando o recurso de arrastar
e soltar no Windows Explorer.
Importante
Para usar o recurso Stream Ripper e evitar o download de mensagens de erro, instale
o 'codec FLV' em seu PC. (Dica: se você digitar 'baixar codec FLV' em seu mecanismo
de busca na Internet, encontrará sites que oferecem o codec FLV.)
B
1Use o Internet Explorer para abrir o site da Web do qual deseja baixar o vídeo.
O software Stream Ripper suporta downloads dos seguintes sites:
video.google.com
myspace.com
youtube.com
2Durante a reprodução do vídeo no site, mova o cursor do mouse pelo vídeo até
aparecer o ícone do Stream Ripper no canto superior esquerdo. Em seguida,
clique em Download.
> Após o download do vídeo, o MediaConverter™ é aberto e exibe o vídeo baixado.
•
•
•

25
PT
25

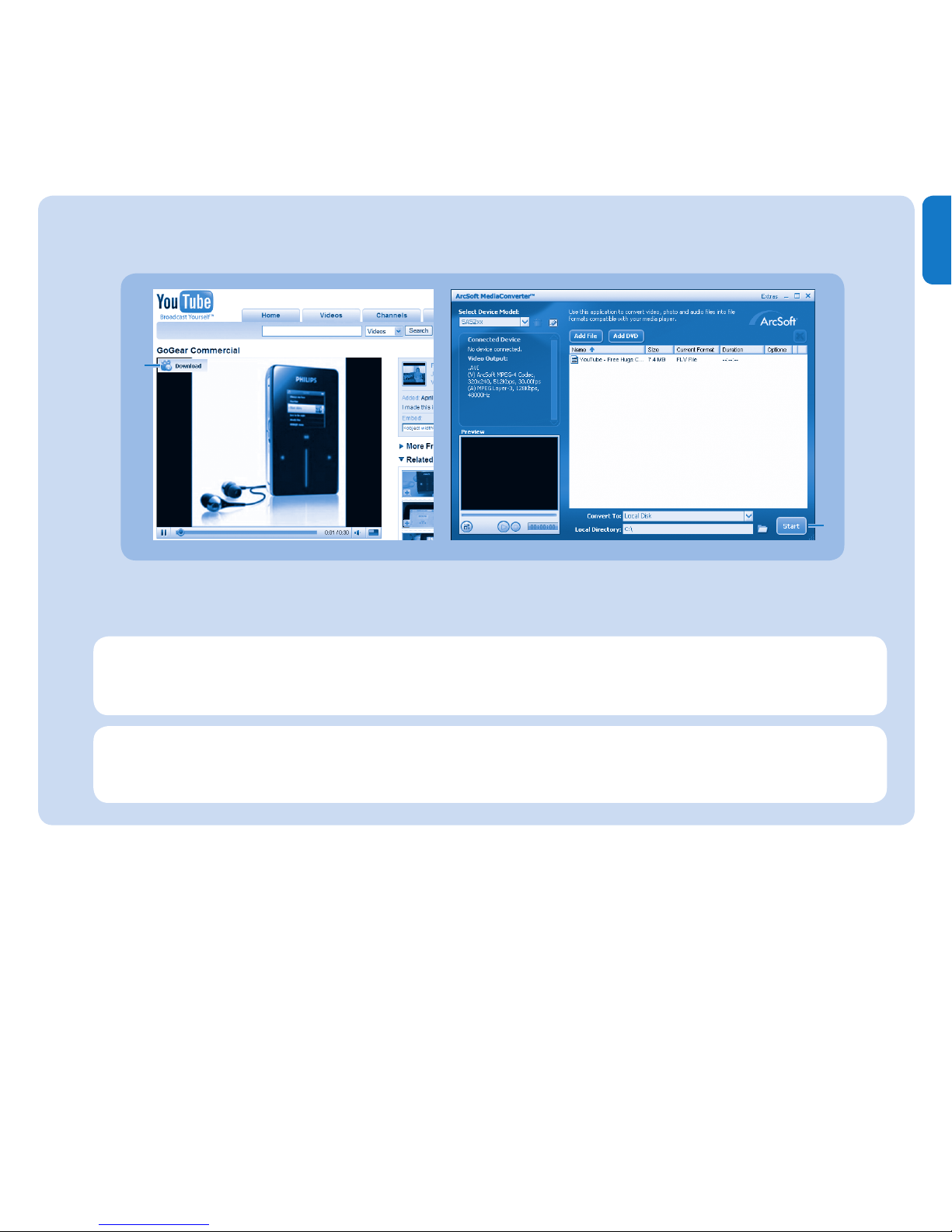

3Na janela do MediaConverter™, clique em Start para iniciar a conversão
e a transferência do vídeo.
2
3
> O andamento da conversão e da transferência será exibido.
Todos os arquivos convertidos serão transferidos para o aparelho.
Nota Se necessário, os arquivos serão primeiramente convertidos em um formato
que possa ser reproduzido no aparelho.
Dica: você também pode selecionar os arquivos no Windows Explorer, arrastá-los
e soltá-los na tela do MediaConverter™ for Philips.

26
26
Aproveitar
Ligar e reproduzir
4
Para ligar, pressione z/2; até que o display exiba o logotipo da Philips.
Para desligar, pressione e mantenha pressionado z/2; até que o display exiba ‘Bye’.
Menu principal
Música Reproduz faixas de música digital
Vídeo Exibe vídeos
Fotos Exibe fotos
Rádio Reproduz rádio FM
Gravação Cria ou reproduz gravações
Pastas Exibe pastas
Definições Personaliza as definições do aparelho
Reproduzindo Ir para a tela de reprodução
Última reproduzida Continuar reprodução
Navegar pelo menu
Seu aparelho dispõe de um sistema de navegação intuitiva no menu para guiá-lo nas várias
configurações e operações.
Objetivo Ação
Retornar ao menu anterior Pressione O
Retornar ao menu principal Pressione e mantenha pressionado O
Navegar pelos menus Pressione 2;ou O
Rolar por uma lista Pressione 3ou 4
Selecionar uma opção Pressione OPTION
B
C
A

27
PT
27
Conectar fones de ouvido Bluetooth®
(ou outros dispositivos Bluetooth®)
É possível conectar qualquer tipo de fone de ouvido Bluetooth®, assim como aparelhos de som para
casa ou carro.As etapas a seguir explicam como conectar o aparelho a um novo dispositivo:
1No menu inicial, selecione Denições.
2Pressione 3ou 4e 2; para selecionar a opção Bluetooth.
3Selecione Ligar Bluetooth para ligar o recurso Bluetooth®no aparelho.
4Pressione 3ou 4e 2; para selecionar Conectar a...
> A lista mostra a opção Novo dispositivo e dispositivos já emparelhados.
5Pressione 3ou 4e 2; para selecionar Novo dispositivo.
> O aparelho pesquisa e exibe a lista de dispositivos encontrados.
6Selecione o dispositivo ao qual deseja se conectar.
7Digite a senha do outro dispositivo, se necessário.
> Será exibida uma mensagem de confirmação depois da conexão bem-sucedida.
Modo de música(também modo de reprodução de gravações)
O aparelho oferece as seguintes opções no modo de música:
Objetivo Ação
Reproduzir/pausar música Pressione 2;
Ir para o próximo arquivo
de áudio
Pressione 2
Voltar ao arquivo de áudio
anterior
Pressione 1
Retroceder rapidamente Pressione
e mantenha
pressionado 1
Objetivo Ação
Avançar rapidamente Pressione
e mantenha
pressionado 2
Voltar ao menu de
navegação
Pressione
a tecla O
Aumentar o volume Pressione Vol +
Diminuir o volume Pressione Vol -
Acessar o menu de
opções
Pressione
OPTIONS

28
28
Ouvir audiolivros
O aparelho oferece suporte a livros em formato de áudio. O uso desse recurso requer o
download do AudibleManager em audible.com. Com o AudibleManager, você pode gerenciar o
conteúdo digital dos seus audiolivros.
Visite audible.com e registre-se.As instruções na tela o orientarão durante o processo de
download do software AudibleManager.
Adicionar audiolivros ao SA52
No computador, inicie o AudibleManager.
Arraste os audiolivros e solte-os no SA52.
Selecionar o audiolivro por título
No menu principal do SA52, selecione para entrar no modo de música.
Pressione 3ou 4e 2; para selecionar Audiolivros.
Pressione 3ou 4e 2; para selecionar a opção Títulos de livros ou Autores.
Pressione 3ou 4e 2; para fazer outras seleções.
Pressione 3ou 4para selecionar um título e 2; para reproduzir.
Para sair, pressione O.
Controles de audiolivro
O aparelho oferece os seguintes controles do modo de audiolivro:
Meta Ação
Reproduzir/Pausar Pressione 2;
Avançar para o início de uma nova seção/capítulo Pressione 2
Voltar para o início da seção/capítulo atual Pressione 1
Avanço rápido pelo audiolivro Pressione e mantenha pressionado 2
Retrocesso rápido pelo audiolivro Pressione e mantenha pressionado 1
Menu de opções de acesso Pressione OPTIONS
Voltar para o menu de navegação Pressione O
Aumentar volume Pressione VOL +
Diminuir volume Pressione VOL -
1
2
1
2
3
4
5
•

29
PT
29
Vídeo
Reprodução de vídeo
Você pode reproduzir videoclipes armazenados no aparelho.
1No menu principal, selecione para entrar no modo de vídeo.
> Uma lista de arquivos de vídeo armazenados no aparelho é exibida.
2Pressione 3ou 4para selecionar o arquivo e pressione 2; para reproduzir.
3Pressione rapidamente Opara voltar ao menu anterior e pressione Odemoradamente para
retornar ao menu principal.
Controle de avanço/retrocesso rápido
O aparelho permite que você pesquise vídeos no modo de avanço/retrocesso rápido.
Avanço/retrocesso rápido
1Pressione e mantenha pressionado 2para selecionar o quádruplo (4x) da velocidade normal.
> Pressione 2; a qualquer momento para retornar à velocidade normal.
2Enquanto estiver no modo de velocidade 4x, pressione 2para percorrer as seguintes opções de
velocidade: 8x normal speed > 16x normal speed > 4x normal speed…
Rádio
No menu principal, selecione para entrar no modo de rádio.
Conectar os fones de ouvido
O fone de ouvido fornecido serve como antena de rádio. Certifique-se de conectar corretamente
o fone de ouvido para obter uma recepção ideal.
Sintonia automática
1No menu Rádio , selecione Sintonia automática.
> O rádio sintoniza automaticamente as estações e salva as freqüências em pré-programações.
O rádio pode armazenar até 20 estações de rádios em pré-programações.

30
30
Reproduzir uma estação de rádio pré-programada
1No menu Rádio , selecione Pré-programações.
2Pressione 3/4para selecionar uma pré-programação, 2; para iniciar a reprodução.
3Pressione 1/2para ir para outra pré-programação.
4Para ajustar a sintonia da freqüência, pressione 3/4rapidamente.
5Para pesquisar o próximo sinal mais forte, pressione 3/4por alguns instantes.
Para sair do rádio, pressione e mantenha pressionado O.
Gravações
Você pode gravar áudio com o aparelho.
Gravar
1No menu principal, selecione .
2Pressione 3ou 4para selecionar Iniciar gravação de voz e, em seguida, pressione 2; para
iniciar.
> O aparelho grava e exibe a tela de gravação.
3Pressione 2; para pausar.
4Pressione Opara parar e salvar a gravação.
> Suas gravações são salvas na biblioteca de gravações no aparelho.
5Você encontrará o arquivo de gravações de voz em > Biblioteca de gravações >
Gravações de voz.
Dica Você pode pausar e reiniciar a gravação a qualquer momento com 2;.

31
PT
31
Reprodução de gravação
1No menu principal, selecione > Biblioteca de gravações > Gravações de voz.
2Pressione 3ou 4para selecionar a gravação que você deseja ouvir.
3Pressione 2; para reproduzir.
Solução de problemas
Como reinicializo o aparelho?
Insira um pequeno alfinete ou um objeto fino no orifício de reinicialização localizado na parte
inferior do aparelho. Pressione continuamente até o aparelho desligar.
Se nenhum desses procedimentos resolver, talvez seja necessário usar
o Device Manager para recuperar o aparelho:
1No PC, inicie o Philips Device Manager em Iniciar > Programas > Philips Digital
Audio Player > SA52XX > Philips SA52XX Device Manager.
2Pressione e mantenha pressionado VOL+ com o aparelho conectado ao PC.
3Mantenha esse botão pressionado até que o Philips Device Manager reconheça o aparelho
e entre no modo de recuperação.
4Clique no botão Repair e siga as instruções fornecidas pelo Device Manager.
5Após o reparo do aparelho, desconecte-o do PC e reinicialize-o.

32
32
Precisa de ajuda?
Manual do usuário
Consulte o manual do usuário no CD-ROM fornecido com este aparelho.
Online
Visite www.philips.com/welcome
Descarte do seu produto antigo e da bateria
integrada
Todos os nossos produtos são projetados e fabricados com materiais e componentes de alta qualidade, que podem ser reciclados
e reutilizados.
O símbolo de lata de lixo riscada em um produto significa que o produto se enquadra na Diretiva européia 2002/96/EC.
Este símbolo também pode ser usado com um símbolo químico, que significa que o produto está em conformidade com
a diretiva ambiental da substância química.
Nunca descarte o seu produto junto com outros tipos de lixos domésticos. Informe-se ou pergunte ao revendedor
sobre as regulamentações locais para reciclagem segura para o meio ambiente. O descarte correto de seu produto
antigo ajuda a impedir possíveis conseqüências negativas para o meio ambiente e para a saúde humana.
O produto contém uma bateria recarregável interna que se enquadra na Diretiva européia 2006/66/EC e que não pode ser
descartada com o lixo doméstico convencional.
Para proteger a funcionalidade e a segurança do produto, leve-o até um ponto de coleta ou assistência técnica oficiais onde um
profissional poderá remover/substituir a bateria de acordo com o manual do usuário.
Informe-se sobre as normas locais de coleta seletiva de baterias, pois o descarte correto ajudará a impedir conseqüências negativas
para o meio ambiente e a saúde humana.
A marca mundial Bluetooth®e os logotipos são marcas registradas de propriedade da Bluetooth
SIG, Inc. e qualquer uso de tais marcas pela Philips ocorre mediante licença. Outras marcas e
nomes comerciais são propriedade dos respectivos proprietários.
