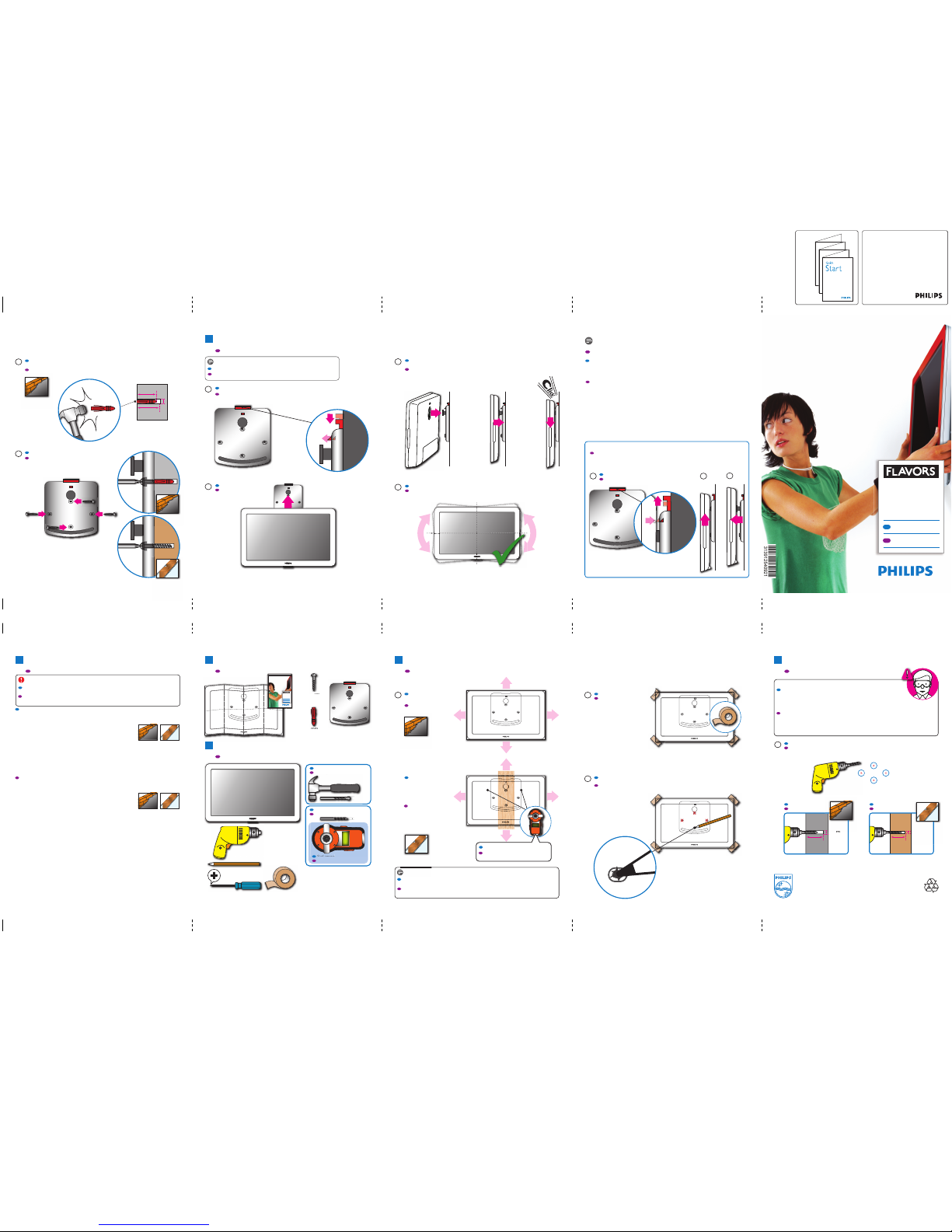

Philips 22FWF1013/00 User manual

12nc
3139 125 40921
date
September 23 2008
name
Aaron Corbett/Yvonne Tan
product
FlavorsWall Mount
format / dimensions
sheet 740 x 210mm
folded 148 x 210mm
material
paper 120 gr.
(minimum)
colours
-cmyk
Singapore
Folding method
Su una parete in muratura
On a masonry wall
60mm
8mm
Su una parete con montanti
On a stud wall
60mm
5mm
n
ti
5mm
a
8m
m
x 4
x 4
Pierce the template at the indicated points with a pencil (two outer points optional for stud walls).
Remove the template after verifying that the wall is clearly marked.
Perforare con una matita la dima nei punti indicati (due punti esterni opzionali per le pareti con montanti).
Rimuovere la dima dopo aver verificato che la parete sia stata ben contrassegnata.
iii
8 X 40 mm
4 X
0
m
m
Ø6 X 60 mm
4 X
6
0
mm
X
i
Masonry wall Stud wall
• Read and thoroughly understand these instructions before attempting installation.
Philips bears no responsibility for improper installation of this wall mount that results in
property damage, injury or death. If you are unsure of any part of this installation, contact a qualified
installer for assistance or contact Philips Customer Support in your country.
• This wall mount is designed strictly for installation on a vertical wall constructed
of wooden wall studs or masonry (solid concrete, brick or stone) only:
• This wall mount is not designed for installation on walls constructed of metal studs. If you are unsure
of your wall composition, contact a qualified installer.
• Before you choose where to mount your TV, ensure that the following is true:
1. The wall is capable of supporting up to five times the combined weight of the mount and the TV
2. The wall is completely flat and vertical
3. The area is adequately ventilated with at least 10 cm of ventilation around the TV
4. The area is near devices and connection outlets so no strain is placed on cables
Parete in muratura Parete con montanti
• Leggere attentamente le presenti istruzioni prima di procedere con l'installazione.
Philips non sarà da ritenersi responsabile in caso di danni o lesioni riconducibili al montaggio
a parete non corretto. In caso di dubbi sull'installazione, contattare un tecnico qualificato per l'assistenza
o contattare il centro di assistenza clienti Philips del proprio paese.
• Questo montaggio a parete è progettato esclusivamente per pareti verticali
costruite con montanti per pareti in legno o in muratura
(calcestruzzo, mattoni o pietre):
• Questo montaggio a parete non è progettato per pareti costruite con montanti in metallo.
In caso di dubbi sul tipo di parete, contattare un tecnico qualificato.
• Prima di scegliere dove montare il televisore, accertarsi che siano soddisfatte le seguenti condizioni:
1. La parete sia in grado di supportare fino a cinque volte il peso combinato del montaggio e del televisore
2. La parete sia completamente piana e verticale
3. L'area sia adeguatamente ventilata con almeno 10 cm intorno al televisore per consentirne la ventilazione
4. L'area sia vicina ai dispositivi e alle prese di collegamento in modo che i cavi non siano
sottoposti ad alcuna tensione
Before operating any tools:
• Read, understand and follow all safety and operating information supplied with
the tools.
• Adequately protect yourself with safety equipment.
• Keep unprotected people, particularly children, away from the work area.
Prima di azionare eventuali strumenti:
• Leggere attentamente tutte le informazioni relative alla sicurezza e al funzionamento fornite con gli
strumenti e attenersi a quanto indicato
• Proteggersi adeguatamente con misure di sicurezza idonee
• Tenere le persone non protette e soprattutto i bambini lontano dall'area di lavoro
Se necessario, verificare la presenza di un montante piantando un chiodo nel punto contrassegnato.
Se il chiodo incontra resistenza, significa che è presente un montante.
If necessary, check that a stud is present by tapping a nail through the marked location. If the nail
encounters resistance, a stud is present.
Per una parete in muratura
For a masonry wall
p
8 mm
Per una parete con montanti
For a stud wall
Rilevatore di montanti
Stud sensor
5 mm
p
Stu
ds
ens
or
Place the template at a suitable location
on a stud wall.The wall mount must be
secured at the center to at least one
wood stud.The outer holes can be
used if additional wood studs
are available.
Fissare la dima alla parete
Tape the template to the wall
ii
Posizionare la dima su una parete in
muratura nel punto desiderato
Place the template at a suitable
location on a masonry wall
Utilizzare il rilevatore di montanti per
individuare un montante in legno
Use the stud sensor to locate a wood stud
iii
Montare attentamente il televisore sul gancio del supporto a parete in posizione dritta.
Non inclinare il televisore sul gancio. Un clic indica che il televisore è stato montato correttamente.
Carefully mount the TV straight onto the wall mount hook. Do not angle theTV onto the hook.
A ‘click’sound indicates that the TV is correctly mounted.
iv Verificare che il televisore sia allineato correttamente. Non inclinare il televisore oltre 10 gradi
dal centro.
Check that the TV is correctly aligned. Do not angle theTV more than 10 degrees off centre .
This wall mount is designed strictly to mount the 22PFL6403D TV only. Do not use this wall mount
for any other purpose.
Questo montaggio a parete è progettato esclusivamente per il televisore 22PFL6403D.
Non utilizzare questo montaggio a parete per altri scopi.
Posizionare la dima su una parete con
montanti in legno nel punto desiderato.
Il montaggio a parete deve essere
fissato al centro ad almeno un
montante in legno. I fori esterni
possono essere utilizzati se sono
disponibili altri montanti in legno.
Specications are subject to change without notice
Trademarks are the property of Koninklijke Philips Electronics N.V.
or their respective owners
2008 © Koninklijke Philips Electronics N.V. All rights reserved.
www.philips.com
Collocare il supporto a parete sui fori praticati e fissare le viti
Place the wall mount over the drilled holes and secure the screws
iii
Solo pareti in muratura: Inserire con un martello tutti i tasselli da parete nei fori praticati.
Assicurarsi che tutti i tasselli siano inseriti completamente e saldamente nella parete.
Masonry walls only: Hammer all wall plugs into the drilled holes.
Ensure all plugs are completely
and firmly inserted into the wall.
ii
60mm
50mm
8mm
Assicurarsi che
i
Verificare che la leva di sgancio sia posizionata verso il basso e che il blocco di sicurezza sia proteso
verso l'esterno
Check that the release lever is pushed down and that the safety lock protrudes out
ii Sollevare il televisore
Lift the TV
IT Montare il televisore a parete
6Wall mount the TV
IT Operazioni preliminari
1Before you begin
IT Contenuto della confezione
2Check what’s in the box
IT Contrassegnare la parete
4Mark the wall
IT Altri strumenti necessari
3What else you will need
IT Note
• See the Flavors Quick Start Guide for instructions on how to mount the Flavors frame, run first time setup
and apply a new menu theme
• If yourTV was previously on a stand, set [Position] in the [Sound] settings menu from
[Table-top] to [Wall mount]. See the Flavors User Manual for instructions.
Notes
• Consultare la Guida di avvio rapido Flavors per le istruzioni relative al montaggio della struttura Flavors,
all'esecuzione della configur azione iniziale e all'applicazione di un nuovo tema del menu.
• Se il televisore era precedentemente montato su un supporto, modificare l'impostazione di [Posizione]
nel menu [Suono] da [Da appoggio] a [Montaggio a parete]. Per ulteriori informazioni, consultare il
manuale dell'utente Flavors.
Dismount the TV
Smontare il televisore
i ii iii
Tirare verso l'alto la leva di sgancio per spingere
il blocco di sicurezza all'indietro
Pull up the release lever to retract the safety lock
Praticare un foro nei punti contrassegnati alla profondità specificata
Drill holes at the marked points to the specified depth
i
IT Fissare il supporto a parete
5Secure the wall mount
Wall Mount Guide
Register your product and get suppor t at
www.philips.com/avors
22FWF1013/00
Installazione del
montaggio a parete
Wall mount installation
EN
IT
o
ne
WallMount Guide
Registeryourproductandget suppor t at
www.philips.com/avors
22FWF1013/00
Installazionedel
montaggioaparete
Wallmountinstallation
EN
IT
Prima di montare il televisore a parete, collegare i dispositivi, il cavo di alimentazione
e l'antenna
Before wall mounting the TV,connect your devices, the mains cord and antenna
