Phoenix DryRod 400BT Series User manual

I. OPERATING INSTRUCTIONS FOR TYPE 400BT SERIES
HIGH TEMPERATURE ELECTRODE OVEN
Type Part #Description Recirculating
System Temp. Range**
400BT(2-NM) 1204800
3/60/480V AC* @ 6KW - Convertable to
3/60/240
400BT(2-NM-5) 1204805 3/50/380V AC* @ 6KW
400BT(2-NM-6) 1204806 3/50/415V AC* @ 6KW
1/2 H.P.
Centrifugal
Blower Motor-
Calculated, 150
CFM (4.2 cu. M / M)
100° to 800°F (38°-
427°C) Electronic
Indicating
Controller with High
Temp Limit Device
N5610400-1
**Average Stabilized Temperature @ 70°F Ambient Temperature
*Operation on Direct Current will damage oven and void warranty
DryRod
Electrode Stabilizing
Ovens
®
Electrode Stabilizing Ovens General Information:
Insulation: 5" (13cm) Therma-fiber
Chamber Size: 22" dia x 20" deep/ 3.7 cu. ft. (56 dia. x 50.8cm/.104 cu. M)
Capacity: 400 lbs. (181kg) of 18" (45.7cm) electrodes also accepts 10"
(25.4cm), 12" (30.5cm), & 14" (36cm)
Net Weight & Dimensions: 430 lbs. (195Kg) 36" W x 44" D x 43"H (90 x
110 x 109 cm)
Ship Weight & Dimensions: 580 lbs. (263 Kg) 43" x 49" x 51" (109 x
124 x 129 cm)
Model No.______________
Serial No.______________

**Temperatura estabilizada promedio @ Temperatura ambiente, 21 °C (70 °F)
*La operación en corriente directa causará daños al horno y anulará la garantía
I. INSTRUCCIONES DE OPERACIÓN PARA HORNOS DE ALTA TEMPERATURA PARA ELECTRODOSTIPO SERIE 400BT
Type No de pièce Description Système de
recirculation Gamme de temp.**
400BT(2-NM) 1204800 3/60/480 V, C.A.* @ 6 kW - Convertible à 3/60/240 V
400BT(2-NM-5) 1204805 3/50/380 V C.A.* @ 6 kW
400BT(2-NM-6) 1204806 3/50/415 V, C.A.* @ 6 kW
0,4 kW (1/2 H.P.) Moteur
de ventilteur centrifuge -
calculé, 4,2 m3/min
(150 pi3/min)
38 °C-427 °C (100 °F à 800
°F) Régulateur à indication
élect. avec dispositif de
commande au maximum
**Température stabilisée moyenne Température ambiante de 21 °C (70 °F)
*Tout fonctionnement en courant continu endommagera le four et annulera la
garantie du même coup
I. DIRECTIVES D’UTILISATION POUR LES FOURS À HAUTE TEMPÉRATURE POUR ÉLECTRODES, SÉRIE 400BT
I. BEDIENUNGSANLEITUNG FÜR HOCHTEMPERATUR-ELEKTRODENÖFEN DER SERIE TYP 400BT
Información general sobre hornos para estabilizar electrodos:
Aislamiento: Fibra térmica de 13 cm
Tamaño de cámara: 56 cm diam. x 50.8 cm/0.104 metros cúbicos
Capacidad: 181kg de electrodos de 45.7cm. También acepta de 25.4
cm, 30.5 cm y 36 cm
Peso neto y dimensiones: 195 kg 90 x 110 x 109 cm
Peso y dimensiones de embarque: 263 kg 109 x 124 x 129 cm
Informations générales sur les fours de stabilisation d'électrodes :
Isolation : Therma-fibre de 13 cm
Dim. de la chambre : 56 cm de diam. sur 50,8 cm de prof., 104 m3
Contenance : 181 kg (400 lb) d'électrodes de 45,7 cm (18 po), peut
aussi recevoir des électrodes de 25,4 cm, 30,5 et 36 cm
Poids net et dim. : 195 kg 90 cm de larg. sur 110 cm de prof. sur
109 cm de haut.
Poids d'expédition et dim. : 263 Kg 109 x 124 x 129 cm
N5610400-2
Tipo Pieza # Descripción Sistema de
recirculación Gama de temp.**
400BT(2-NM) 1204800 3/60/480V CA* @ 6KW - Convertible a 3/60/240
400BT(2-NM-5) 1204805 3/50/380V CA* @ 6KW
400BT(2-NM-6) 1204806 3/50/415V CA* @ 6KW
Motor de 1/2 H.P. y
soplador centrífugo
- Calculado para 4.2
MCM (150 PCM)
38 a 427°C (100 a 800 °F).
Controlador e indicador
electrónico con
dispositivo límite de
temperatura alta
Typ Teile-Nr. Beschreibung Umluftsystem Temp.-Bereich**
400BT(2-NM) 1204800 3/60/480V AC* @ 6KW - umstellbar auf 3/60/240
400BT(2-NM-5) 1204805 3/50/380V AC* @ 6KW
400BT(2-NM-6) 1204806 3/50/415V AC* @ 6KW
1/2 H.P. Zentrifugal-
Gebläsemotor-
berechnet,
4,2m3/min
(150 CFM)
38°-427°C (100° to
800°F) Elektronische
Anzeigesteuerung
mit Temperatur-
Obergrenzenregler
**Durchschnittliche stabilisierte Temperatur @ 21,11°C (70°F)
Umgebungstemperatur
*Bei Betrieb mit Gleichstrom entstehen Schäden am Ofen und die Garantie wird
ungültig. Allgemeine Informationen über Elektrodenstabilisierungsöfen:
Isolierung: 13 cm Therma-faser
Kammergröße: 56 cm Durchm. x 50,8 cm/0,104 m³
Fassungsvermögen: 181 kg 45,7 cm Elektroden, fasst auch 25,4
cm, 30,5 cm 36 cm
Nettogewicht & Dimensionen: 195 kg 90 x 110 x 109 cm
Transportgewicht & Dimensionen:263 kg 109 x 124 x 129 cm
Modelo No. / No du modèle. / Modell-Nr.____________________________________________
No. de serie: / N° de série / Serien-Nr.______________________________________________

II. OVEN TYPE DESCRIPTION
Phoenix DryRod® Ovens are designed to serve their users
with long and faithful service. They will hold or bake SMAW
electrodes and protect them from moisture pick up as long
as in operation.
Wiring
Check type and voltage on nameplate.
1. Type 400BT Model 2-NM (3/60/240V, 3/60/480V AC only).
2. Type 400BT Model 2-NM-5 (3/50/380V AC only).
3. Type 400BT Model 2-NM-6 (3/50/415V AC only).
Grounding
The 400BT oven has a grounding lug in the upper control
box. Since the oven operates with electrical components,
grounding is required for safe operation. This connection
should be made at the ground terminal of the terminal block
in the oven and should be run separately and directly to a
positive ground.
Installation
This oven was crated and packaged with as much protective
material as required for safe shipment. Care must be exer
-
cised in removing the crating lumber.
NOTE: The oven should be left on its skid until in the final
location. This will allow for safer and easier handling.
After oven is in its final location, anchor as required, open
the oven door, and remove packing material, manuals, and
loose parts. You may want to mount the oven on a stand so
that the bottom shelf is more accessible. If the height of
such a stand is 18 inches or less the controls can still be
reached by the operator when standing on the floor.
N5610400-3

Los hornos DryRod® están diseñados para proporcionar a sus usuarios un
largo servicio confiable. Pueden almacenar u hornear electrodos SMAW y
protegerlos de absorción de humedad siempre que esté en operación.
Alambrado En la placa de identificación verifique el tipo y el voltaje.
1. Tipo 400BT Modelo 2 -NM (3/60/480V CA solamente)
2. Tipo 400BT Modelo 2-NM-5 (3/50/380V CA solamente).
3. Tipo 400BT Modelo 2-NM-6 (3/50/415V CA solamente).
Conexión a tierra
El horno 400BT tiene una terminal de tierra en la caja de control superior.
Considerando que el horno opera con componentes eléctricos, para seguri-
dad en la operación se requiere conexión a tierra. Esta conexión se debe
hacer en la terminal de tierra del bloque de terminales en el horno y debe
tener una trayectoria por separado y directamente a una tierra positiva.
Instalación
A este horno se le hizo un guacal y se empacó con todo el material de pro-
tección necesario para la seguridad del embarque. Se debe tener cuidado
al quitar la madera del guacal.
NOTA: El horno se debe dejar en su patín hasta la ubicación final. Esto
permitirá un manejo más fácil y seguro. Después de que el horno esté en
su ubicación final, ánclelo según se necesite, abra la puerta del horno y
retire el material de empaque, los manuales y las piezas sueltas.
Posiblemente desee montar el horno sobre un soporte de modo que el
entrepaño inferior quede más accesible Si la altura de dicho soporte es
45.7 cm (18”) o menos, los controles aún los puede alcanzar el operador
cuando está parado en el piso.
II. DESCRIPCIÓN DEL TIPO DE HORNO
Les fours DryRod® de Phoenix sont conçus pour assurer un service
durable et fiable aux utilisateurs. Tant qu’ils sont en fonction, ces fours
conservent ou cuisent les électrodes SMAW et les protègent de toute
absorption d’humidité.
Câblage
Consulter la plaque signalétique pour connaître le type de câblage et la
tension.
1. Type 400BT, modèle 2-NM (3/60/240V, 3/60/480V, c.a. seulement).
2. Type 400BT, modèle 2-NM-5 (3/50/380V, c.a. seulement).
3. Type 400BT, modèle 2-NM-6 (3/50/380V, c.a. seulement).
Mise à la terre
Le four 400BT comporte une patte de mise à la terre dans la partie
supérieure du boîtier de commande. Vu que le fonctionnement du four
dépend de composants électriques, la mise à la terre est nécessaire pour
assurer un fonctionnement sécuritaire. Cette connexion doit être faite à
la prise de terre du bornier situé dans le four et être raccordée
séparément, directement à une pôle positive.
Installation
Ce four a été emballé et mis en caisse avec tous les matériaux
nécessaires pour assurer un transport sécuritaire. Le bois de caisse doit
être enlevé avec précaution.
NOTA : Le four doit être laissé sur son patin jusqu’à ce qu’il soit installé
à son emplacement final. Cette procédure assure une manipulation
sécuritaire et facile.
Après avoir installé le four à son emplacement final, le fixer selon les
exigences, ouvrir la porte du four et enlever le produit d’emballage, les
manuels et les pièces en vrac. Le four peut être monté sur un support de
façon à rendre la plaque inférieure plus accessible. Si la hauteur du
support est de 46 cm (18 po) au maximum, les commandes demeurent
encore à la portée de la main de l’opérateur qui se tient debout sur le
plancher.
Phoenix DryRod® Öfen bieten ihren Benutzern lange und beständige
Leistung. In ihnen können SMAW-Elektroden aufbewahrt oder gebacken
werden und während des Ofenbetriebs vor Feuchtigkeitsaufnahme
geschützt werden.
Leitungsführung
Typ und Spannung am Namenschild überprüfen.
1. Typ 400BT Modell 2-NM (nur 3/60/240V, 3/60/480V AC).
2. Typ 400BT Modell 2-NM-5 (nur 3/50/380V AC).
3. Typ 400BT Modell 2-NM-6 (nur 3/50/415V AC).
Erdung
Der 400BT Ofen hat einen Erdungsanschluss im oberen Steuerungskasten.
Da der Ofen mit elektrischen Komponenten betrieben wird, muss der Ofen
zum sicheren Betrieb geerdet sein. Der Anschluss sollte an der
Erdungsklemme der Reihenklemme im Ofen vorgenommen werden und
seperat und direkt zu einer positiven Erde geführt werden.
Installation
Dieser Ofen wurde zum sicheren Transport mit ausreichend
Verpackungsmaterial verpackt. Beim Entfernen der Kiste vorsichtig vorge-
hen.
ZU BEACHTEN: Der Ofen sollte, bis er an seinem Standort ist, auf seinem
Gleitunterbau bleiben. Dadurch lässt er sich sicherer und leichter bewegen.
Wenn der Ofen an seinem endgültigen Standort ist, wie vorgeschrieben ver-
ankern, die Ofentür öffnen und Verpackungsmaterialien, Handbücher und
lose Teile entfernen. Der Ofen kann auf einen Unterbau montiert werden,
damit man das unterste Regal leichter erreichen kann. Bei einer
Unterbauhöhe von 46 cm (18 Zoll) oder weniger kann der Bediener die
Steuerungen noch auf dem Boden stehend erreichen.
II. DESCRIPTION DU TYPE DE FOUR
II. BESCHREIBUNG DES OFENTYPS
N5610400-4

II. OVEN TYPE DESCRIPTION (cont)
**CAUTION**
All wiring should be done by licensed electricians in accordance with local codes. Improper installation or use may result in seri-
ous injury. Always remove oven from power source before troubleshooting or repairing.
It is essential that a general inspection of the oven be con-
ducted at this time:
CHECK ALL COMPONENTS FOR PROPER TIGHTNESS
CHECK ALL WIRING FOR TERMINAL TIGHTNESS
CHECK BLOWER BELT FOR PROPER TIGHTNESS
CHECK DOOR FOR PROPER ADJUSTMENTS
This unit was wired and tested at the factory and need only
be connected to the proper line voltage. (Factory wired for
3/60/480V, can easily be converted for 3/60/240V connec-
tion; see wiring diagram.) It is strongly recommended that a
fused safety disconnect switch be installed in close proximi-
ty to the oven.
Operation
A. Start-up (all switches in "OFF" position.)
1. Turn on power to the oven.
2. If "Red" light is on, push the reset button to reset high-limit
control.
3. Set temperature controller at desired temperature;
Hold the Ýbutton and press the 5or 6button to
change the set-point
4. Adjust exhaust damper.
5. Turn the blower switch on; the green "Blower" indicator
light should come on and the blower should start.
6. Turn the heat switch on; the amber "Heat" indicator light
should come on and oven will start heating within a few
minutes.
CAUTION
DO NOT OPERATE THE OVEN ABOVE 800° F
Description of Controls
A. The controller in this oven is a full-indicating, PID (pro
-
portional, integral, derivative) controller using a Type J ther
-
mocouple sensor. The controller is factory set for optimum
performance accuracy with a 400 lb load at maximum tem
-
perature.
B. The high-limit control is a mechanical device with on-off
control action and a manual reset. The high-limit control will
shut down the oven heat when the oven temperature reach
-
es the high-limit set point. The red indicator light with the
message "RESET" on the control will illuminate if this occurs
and will stay lit until the reset button is pushed. In order to
regain power to the heating elements, the oven must cool
down below the high-limit set temperature and the reset but
-
ton must be pushed.
N5610400-5

II. DESCRIPCIÓN DEL TIPO DE HORNO (cont)
PRECAUCIÓN, SIEMPRE DESCONECTE LA ENERGÍA ANTES DE
INTENTAR CAMBIOS ELÉCTRICOS
En este momento es esencial que se lleve a cabo una inspección general del
horno:
VERIFIQUE QUE TODOS LOS COMPONENTES ESTÉN BIEN APRETADOS.
VERIFIQUE QUE TODAS LAS CONEXIONES DE LAS TERMINALES DEL
ALAMBRADO ESTÉN APRETADAS.
VERIFIQUE QUE EL CINTURÓN DEL SOPLADOR ESTÉ APRETADO COR-
RECTAMENTE.
VERIFIQUE QUE LA PUERTA ESTÉ AJUSTADA CORRECTAMENTE.
Esta unidad se alambró y se probó en la fábrica y solamente se necesita conec-
tarla a la línea del voltaje apropiado. (La unidad alambrada en la fábrica para
3/60/480, se puede convertir fácilmente para conexión a 3/60/240V, consulte el
diagrama de alambrado). Se recomienda enfáticamente que se instale un
disyuntor de seguridad con fusibles en un lugar cercano al horno.
Operación
A. Arranque (todos los interruptores en la posición de desconectado (OFF).
1. Conecte la energía al horno.
2. Si la luz “roja” está encendida, oprima el botón de restablecer (reset) para
restablecer el control de límite alto.
3. Fije la temperatura del controlador en la temperatura deseada; sostenga el
botón Ý y oprima el botón 5 o el botón 6 para cambiar el punto de
control.
4. Ajuste el regulador de tiro de salida.
5. Conecte el interruptor del soplador (Blower), la luz piloto verde del
soplador (Blower) se debe encender y el soplador debe arrancar.
6. Conecte el interruptor de calentar (Heat), la luz piloto ámbar de calentar
(Heat) se debe encender y en pocos minutos el horno empezará el calen-
tamiento. PRECAUCIÓN
NO OPERE EL HORNO ARRIBA DE 427 °C (800 °F)
Descripción de los controles
A. El controlador en este horno es un controlador PID (proporcional, inte-
gral, derivativo) que utiliza un termopar detector tipo J. El controlador se
ajusta en la fábrica para obtener una exactitud óptima de funcionamiento
con una carga de 182 kg (400 lb) a la temperatura máxima.
B. El control del límite alto es un dispositivo mecánico con acción de control
de conectar y desconectar y un restablecimiento manual. El control del
límite alto apagará el calor del horno cuando la temperatura del horno
alcance el punto de control del límite alto. Si esto ocurre, en el control se
iluminará la luz piloto roja con el mensaje “RESTABLECER” (“RESET”) y
permanecerá encendida hasta que se oprima el botón de restablecer. Con
el fin de volver a tener energía en los elementos calefactores, el horno se
debe enfriar abajo de la temperatura de control del límite alto y se debe
oprimir el botón de restablecer (reset).
ATTENTION TOUJOURS COUPER LE COURANT AVANT D’EFFECTUER
DES TRAVAUX ÉLECTRIQUES
Il importe d’effectuer une inspection générale du four maintenant :
VÉRIFIER SI LE SERRAGE DES COMPOSANTS, DES BORNES DU
CÂBLAGE ET DE LA COURROIE DU VENTILATEUR EST ADÉQUAT ET SI
LA PORTE EST BIEN AJUSTÉE.
Cet appareil a été câblé et testé à l’usine, il ne demande maintenant qu’à
être branché selon la tension composée adéquate. (Câblé à l’usine pour
3/60/480V, peut facilement être converti pour une connexion à 3/60/240V,
consulter le schéma de câblage.) Il est recommandé d’installer un section-
neur de protection avec fusible près du four.
Fonctionnement
A. Démarrage (tous les interrupteurs sont à la position « ARRÊT ».)
1. Allumer le four.
2. Si le voyant « rouge » est allumé, enfoncer le bouton de réenclenchement
du dispositif de commande à maximum.
3. Mettre le régulateur de température à la température désirée; maintenir
enfoncé le bouton Ýet appuyer sur le bouton 5ou 6pour modifier la
valeur de réglage.
4. Régler le registre d’évacuation.
5. Actionner l’interrupteur du ventilateur; le voyant vert « Ventilateur » doit
s’allumer, puis le ventilateur doit démarrer.
6. Actionner l’interrupteur de chaleur; le voyant ambre « Chaleur » doit s’al-
lumer et le chauffage du four doit débuter en moins de quelques minutes.
ATTENTION
NE PAS FAIRE FONCTIONNER LE FOUR À UNE TEMPÉRATURE
SUPÉRIEURE À 427 °C (880 °F)
Description des commandes
A. Le régulateur de ce four est de type PID (proportionnel, intégral et dérivé)
à indication intégrale et est doté d’un capteur à thermocouple de type J. Le
régulateur est réglé en usine pour assurer une exactitude optimale avec une
charge de 181 kg (400 lb) à température maximale.
B. Le dispositif de commande à maximum est un dispositif mécanique
comportant un dispositif de réglage par tout ou rien et un réenclenchement
manuel. Ce dispositif arrête la chaleur du four lorsque la température du
four atteint la valeur de réglage maximale. La lampe témoin rouge de la
commande portant le mot « RÉENCLENCHER » s’allume si cette condition
se présente et demeure allumée jusqu’à ce que le bouton soit enfoncé.
Pour alimenter de nouveau les éléments chauffants, le four doit refroidir
sous la température de réglage maximale et le bouton de réenclenchement
doit être enfoncé.
VORSICHT BEVOR ELEKTRISCHE ÄNDERUNGEN VORGENOMMEN
WERDEN, IMMER VOM NETZ ABTRENNEN
Es ist wichtig, dass nun eine allgemeine Prüfung des Ofens durchgeführt wird:
PRÜFEN, OB ALLE KOMPONENTEN RICHTIG FESTGEZOGEN SIND
PRÜFEN, OB ALLE LEITUNGEN RICHTIG ANGESCHLOSSEN SIND
PRÜFEN, OB GEBLÄSERIEMEN FEST SITZT
PRÜFEN, OB TÜR RICHTIG EINGESTELLT IST
Dieses Gerät wurde in der Fabrik verdrahtet und getestet und muss nur an die
richtige Netzspannung angeschlossen werden. (Verdrahtung für 3/60/480V lässt
sich leicht für einen 3/60/240V-Anschluss umstellen; siehe Schaltplan.) Die
Installation eines Sicherungsschalter zum Abschalten in der Nähe des Ofens ist
äußerst ratsam.
Betrieb
A. Einschalten (alle Schalter in „OFF-“ (AUS) Position.)
1. Stromzufuhr zum Ofen einschalten.
2. Falls die „rote“ Lampe an ist, die Rückstellstaste drücken, um die Kontrolle der
Obergrenze zurückzustellen.
3. Temperaturregler auf die gewünschte Temperatur einstellen; die Ý -Taste hal-
ten und die Tasten 5 oder 6 drücken, um den Einstellung zu ändern.
4. Abzugdämpfer einstellen.
5. Den Gebläseschalter einschalten; die grüne „Blower“ (Gebläse)-
Anzeigelampe sollte angehen und das Gebläse sollte starten.
6. Den Heizschalter einschalten; die orange „Heat“ (Wärme)-Anzeigelampe
sollte angehen, und der Ofen beginnt den Heizvorgang innerhalb weniger
Minuten.
VORSICHT
DEN OFEN NICHT ÜBER 426°C (800°F) BETREIBEN
Beschreibung der Steuerungen
A. Die Steuerung in diesem Ofen ist eine voll anzeigende, PID(proportionale,
integrale, derivative) Steuerung, mit einem Thermoelementesensor vom Typ J.
Die Steuerung ist für optimale Genauigkeit mit einer Ladung von 181 kg (400 lb)
bei maximaler Temperatur voreingestellt.
B. Der Obergrenzen-Regler ist eine mechanische Vorrichtung mit Ein/Aus-
Kontrolle und manueller Rückstellung. Der Obergrenzenregler schaltet die
Ofenheizung ab, wenn die Ofentemperatur die eingestellte Obergrenze erreicht.
Wenn dies vorkommt leuchtet die rote Anzeigelampe mit der Meldung „RESET“
(Rückstellen) auf der Steuerung auf; die Lampe leuchtet auf, bis die
Rückstelltaste gedrückt wird. Um die Stromzufuhr zu den Heizelementen
wiederherzustellen, muss der Ofen bis unter die eingestellte Höchsttemperatur
abkühlen, und die Rückstelltaste muss gedrückt werden.
**PRECAUCIÓN**
Todo el alambrado lo debe hacer un electricista autorizado de acuerdo con los códigos locales. La instalación o uso inadecuado puede resultar en
lesiones graves. Siempre desconecte el horno de la fuente de energía antes de investigar y resolver problemas o reparar.
**ATTENTION**
Le câblage doit être effectué par des électriciens agréés en conformité avec les codes régionaux. Toute installation ou utilisation inadéquate peut
entraîner des blessures graves. Toujours débrancher le four avant d'effectuer un dépannage ou une réparation.
**VORSICHT**
Die Verlegung der Kabel sollte nur von Elektrikern in Übereinstimmung mit den örtlichen Vorschriften durchgeführt werden. Falsche Installation
oder Verwendung kann zu schweren Verletzungen führen. Vor der Fehlersuche oder Reparatur Ofen immer von der Stromquelle abtrennen.
N5610400-6
II. DESCRIPTION DU TYPE DE FOUR (cont)
II. BESCHREIBUNG DES OFENTYPS (Fortsetzung)

N5610400-7
II. OVEN TYPE DESCRIPTION (cont)
CAUTION
ALWAYS DISCONNECT POWER BEFORE ATTEMPTING
ELECTRICAL CHANGES
Adjustments - Motor
The correct direction of rotation of the motor is necessary for
proper operation of the blower. The correct direction of rota-
tion is counter-clockwise when viewed from the front
(inside). (Also see the arrow on the motor housing).
CHECK ROTATION DURING INITIAL START UP. If rotation
is incorrect, turn the main disconnect switch off and inter-
change motor leads #5 and #8. This will reverse the direc-
tion of motor rotation.
Blowers should be visually inspected periodically for physi-
cal damage, balance and freedom of rotation.
NOTE: When operating this oven on a 50Hz power supply,
the blower motor will run 16% slower than its rated RPM.
This difference in the motor speed will not appreciably affect
the oven performance.
- Controller
If any adjustments are required, they should be done by a
qualified person with the aid of the instructions contained in
this manual or the Original Factory Setting Guide (available
upon request from Phoenix International, Inc.). All instru-
ments are fully tested and adjusted for optimum perform-
ance just prior to shipping the oven. If the settings are lost
for some reason, contact Phoenix International Inc. for the
PID Original Factory Setting Guide.

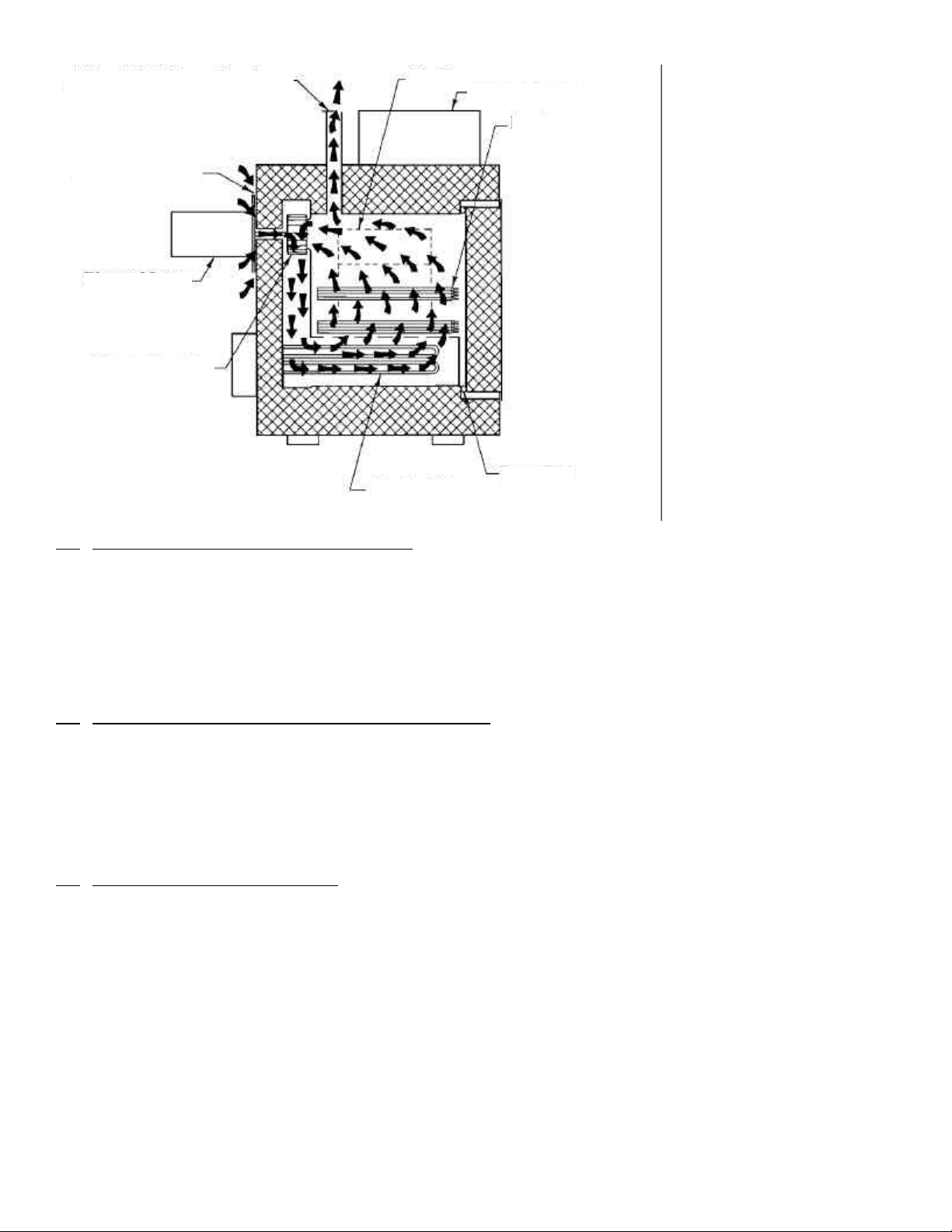

- Air Exhaust Dampener
The exhaust damper has been preset at the factory to per-
mit a partial air change. With this setting, the greater portion
of air in the oven will re-circulate, thus the heat loss through
air exhausting will be kept to a minimum. It may be desired,
however, to increase the amount of air change in order to
drive out moist air more rapidly. This is accomplished by re-
setting the exhaust damper.
- Heating Elements
Replacement heating elements should be the exact rating as

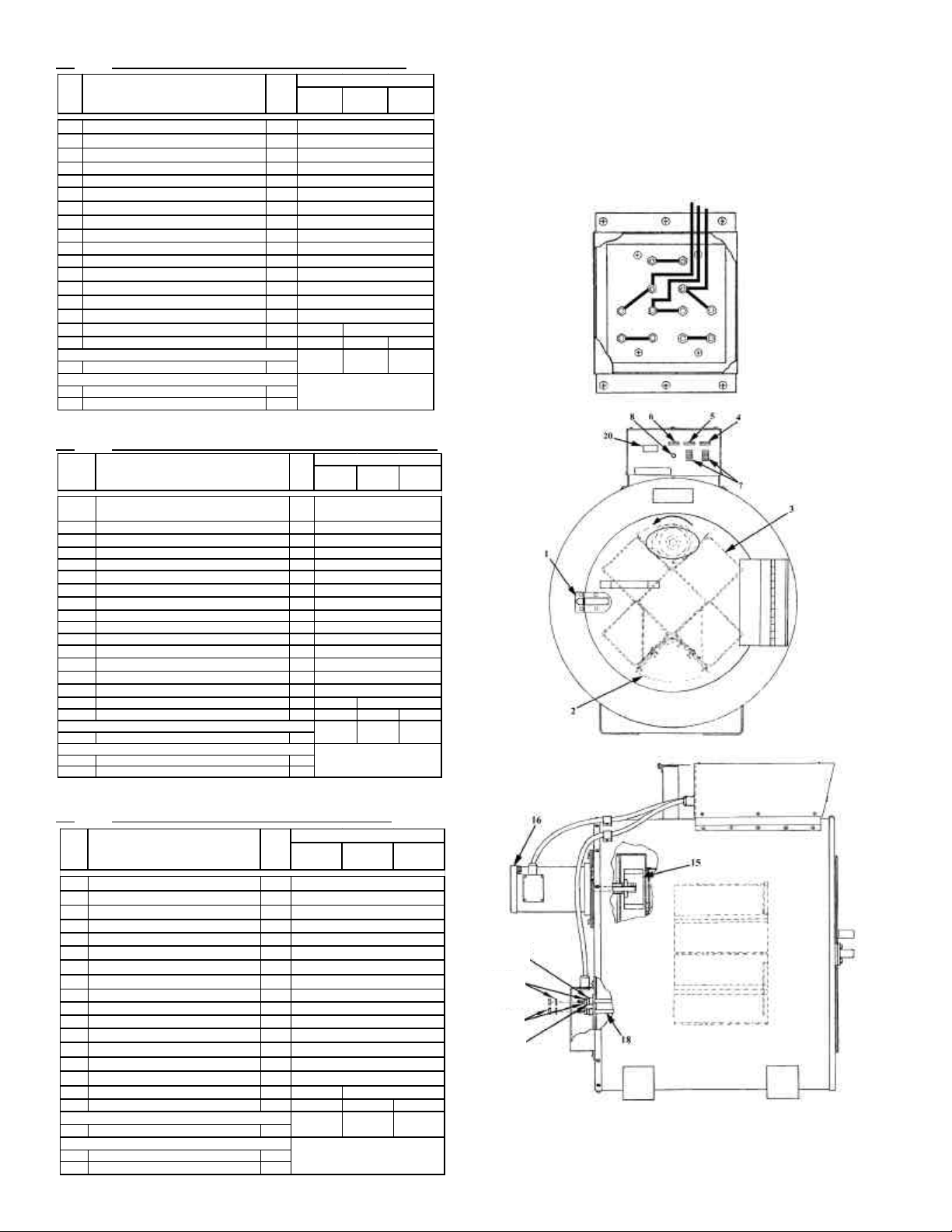

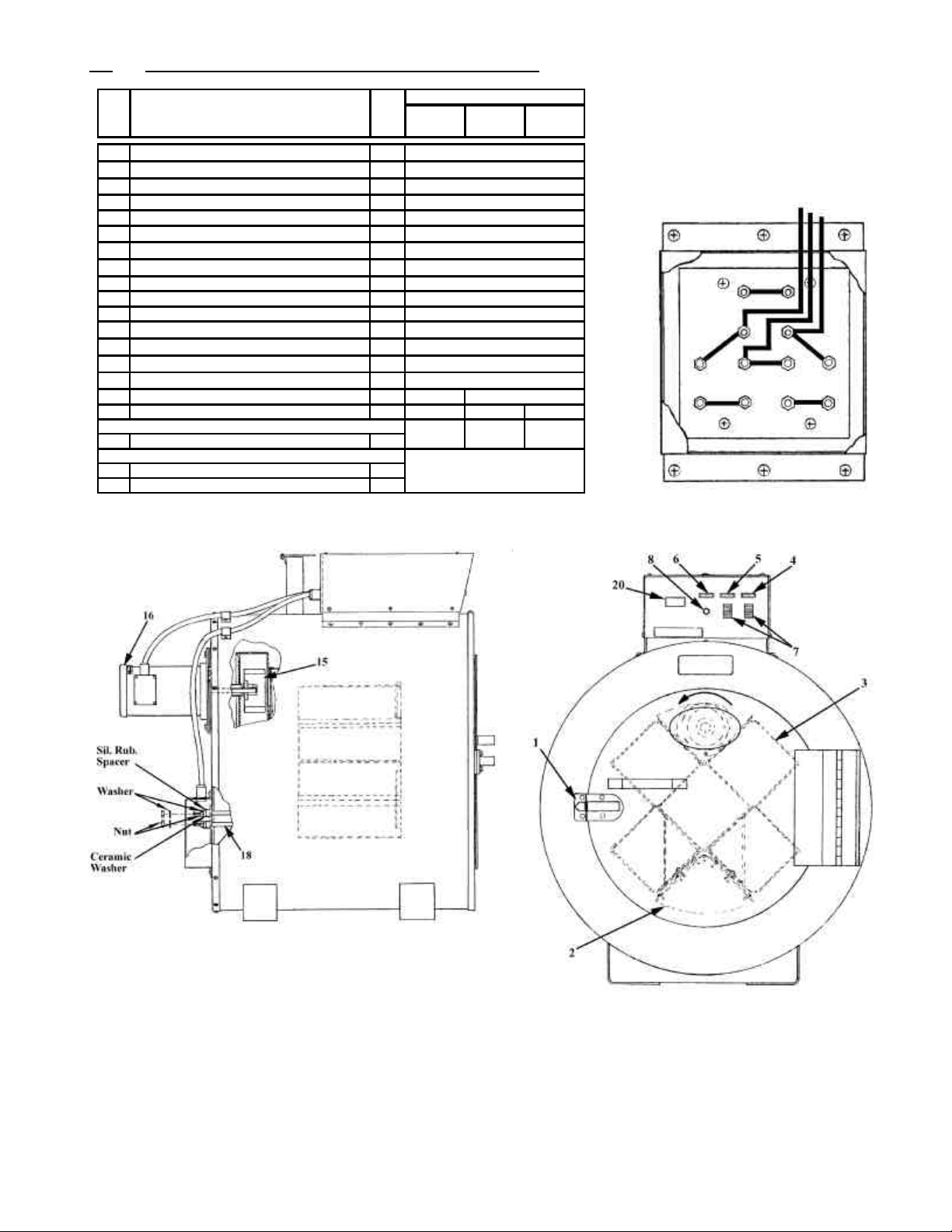

the ones installed. Check Repair Parts Illustration for part
number.
To replace heating elements:
1. Place main line safety switch "OFF".
2. Remove heating element cover.
3.
Disconnect lead wires at heating elements. Re-mark if
necessary, to prevent connecting new heater incorrectly.
4. Remove individual elements and replace.
5. Reverse above procedure.
Guide to Storage
In the absence of detailed storage information from your
electrode manufacturer, the "Revised Guide To Electrode
Storage" (available from Phoenix International, Inc.) may be
used as an indication of approximate temperatures. For
Specific information involving critical operations be sure to
contact your electrode/flux manufacturer for complete infor
-
mation.
Warning
Excess Heat: At the maximum setting, the actual tempera
-
ture in portions of the oven near the heating elements may
exceed the upper range.
Repair - Spare Parts
Enclosed with these instructions are wiring diagrams and a
repair parts list for your oven. For critical welding operations
requiring continuous holding we would suggest carrying all
of the parts listed in the “Suggested Spare Parts Section” of
these instructions.

II. DESCRIPCIÓN DEL TIPO DE HORNO (cont)
Einstellungen - Motor
Für den richtigen Betrieb des Gebläses muss die Motorrotation die richtige
Richtung haben. Die richtige Richtung, bei Ansicht von vorne (innen), ist im
Gegenuhrzeigersinn. (Siehe auch Pfeil auf dem Motorgehäuse). DREHRICH-
TUNG WÄHREND DES ANFÄNGLICHEN EINSCHALTENS ÜBERPRÜFEN.
Bei falscher Drehrichtung, den Haupt-Abschaltschalter ausschalten und die
Motorleitungen Nr. 5 und Nr. 8 vertauschen. Dadurch ändert sich die Richtung
der Motorrotation.
Gebläse sollten regelmäßig auf Beschädigungen, Balance und Drehfreiheit
untersucht werden.
ZU BEACHTEN: Wenn dieser Ofen mit einer 50Hz-Stromquelle betrieben wird,
läuft der Gebläsemotor um 16% langsamer als die angegebenen DPM. Dieser
Unterschied in der Motorgeschwindigkeit wirkt sich nicht merkbar auf die
Ofenleistung aus.
- Steuerung
Alle vorzunehmenden Einstellungsänderungenen sollten von qualifizierten
Personen mit Hilfe der in diesem Handbuch oder im „Original Factory Setting
Guide“ (Führer Original-Fabrikeinstellungen) (auf Anfrage von Phoenix
International, Inc. erhältlich) enthalten Anweisungen vorgenommen werden. Alle
Instrumente wurden für optimale Leistung kurz vor Auslieferung des Ofens voll
getestet und eingestellt. Sollten die Einstellungen aus irgeneinem Grund ver-
loren gehen, fragen Sie bei Phoenix International, Inc. nach dem „PID Original
Factory Setting Guide“.
- Luftabzugdämpfer
Der Abzudämpfer wurde in der Fabrik so eingestellt, dass ein teilweiser
Luftaustausch ermöglicht wird. Mit dieser Einstellung wird der größere Teil der
Luft im Ofen umgewälzt, wodurch der Wärmeverlust durch den Luftabzug mini-
mal gehalten wird. Es kann jedoch wünschenswert sein, die
Luftaustauschmenge zu erhöhen, um feuchte Luft schneller aus dem Ofen zu
treiben. Dies lässt sich durch Neueinstellung des Abzugdämpfers erreichen.
- Heizelemente
Ersatz-Heizelemente sollten die gleichen Spezifikationen wie die installierten
haben. Entnehmen Sie die Teilenummer der Illustration der Reparaturteile.
Zum Austauschen von Heizelementen:
1. Hauptleitungs-Sicherheitsschalter auf „OFF“ (AUS) schalten.
2. Abdeckung der Heizelemente abnehmen.
3. Bleidrähte an den Heizelementen abklemmen. Eventuell markieren, damit
das neue Heizelement nicht falsch angschlossen wird.
4. Die einzelnen Elemente entfernen und ersetzen.
5. Oben beschriebenen Vorgang umkehren.
Lagerungsrichtlinien
Sollten Sie keine detaillierten Lagerungshinweise vom ihrem
Elektrodenhersteller bekommen haben, können Sie den „Revised Guide To
Electrode Storage“ (Überarbeitete Richtlinien zu Elektrodenlagerung) (erhältlich
von Pheonix International, Inc.) zum Nachschlagen von Lagerungstemperaturen
verwenden. Wenden Sie sich unbedingt an Ihren Elektroden-/Flussmittel-
Hersteller für spezifische Informationen hinsichtlich besonderer Anwendungen.
Warnung
Übermäßige Hitze: Bei der Maximaleinstellung kann die tatsächliche Temperatur
in manchen Ofenbereichen in der Nähe der Heizelemente den oberen Wert
überschreiten.
Ajustes - Motor
La dirección de rotación correcta del motor es necesaria para la operación ade-
cuada del soplador. La dirección de rotación correcta es contra las manecillas
del reloj visto desde el frente (adentro). (También observe la flecha en la cubier-
ta del motor). VERIFIQUE LA ROTACIÓN DURANTE EL ARRANQUE INICIAL.
Si la rotación no es correcta, desconecte el disyuntor principal y haga intercam-
bio de los conductores #5 y #8 del motor. Esto invertirá la rotación del motor.
Los sopladores se deben inspeccionar visualmente periódicamente para veri-
ficar si hay daño físico, su balanceo y que gire libremente.
NOTA: Cuando este horno se opere en una alimentación eléctrica de 50 Hz, el
motor del soplador trabajará el 16% más lento que sus RPM nominales. Esta
diferencia en la velocidad del motor no afectará de manera apreciable el fun-
cionamiento del horno.
- Controlador
Si se necesita cualquier ajuste, éstos se deben hacer por una persona califica-
da con la ayuda de las instrucciones contenidas en este manual o la Guía del
Ajuste de Fábrica Original Todos los instrumentos se prueban y ajustan total-
mente para su funcionamiento óptimo antes de embarcar el horno. Si por algu-
na razón se pierden los ajustes, póngase en contacto con Phoenix International
Inc. para obtener la Guía de Ajuste Original de Fábrica de PID.
- Regulador de tiro del aire de descarga
El regulador de tiro del aire de descarga se fijó previamente en la fábrica para
permitir un cambio parcial de aire. Con este ajuste, la mayor porción de aire en
el horno recirculará, por lo que la pérdida de calor a través del aire de descarga
se mantendrá al mínimo. Sin embargo, es posible que se desee aumentar la
cantidad de cambio de aire con el fin de sacar el aire húmedo más rápidamente.
Esto se logra ajustando nuevamente el regulador de tiro de descarga.
- Elementos calefactores
Los elementos calefactores de reemplazo deben ser exactamente de la misma
capacidad que los que están instalados. Revise la ilustración de piezas de
repuesto para obtener el número de pieza.
Para reemplazar los elementos calefactores:
1. Coloque el disyuntor de seguridad de la línea principal en la posición de
desconectar (“OFF”).
2. Quite la cubierta del elemento calefactor.
3. Desconecte los conductores en los elementos calefactores. Si es necesario,
vuelva a marcar para evitar que el calentador nuevo se conecte incorrecta-
mente.
4. Quite los elementos individuales y reemplácelos.
5. Invierta el procedimiento anterior.
Guía para almacenaje
A falta de información detallada sobre el almacenaje por parte del fabricante de
electrodos, se puede utilizar la “Guía revisada sobre almacenaje de electrodos”
(disponible en Phoenix International, Inc.) como una indicación aproximada de
las temperaturas. Respecto a información específica que involucre operaciones
críticas asegúrese de ponerse en contacto con el fabricante de los electrodos y
el fundente para obtener información completa.
Advertencia
Calor excesivo: Al ajuste máximo, es posible que la temperatura real en algu-
nas partes del horno, cerca de los elementos calefactores exceda el límite
superior.
Réglages - Moteur
Le moteur doit tourner dans le bon sens pour assurer le fonctionnement adéquat
du ventilateur. Le moteur doit tourner dans le sens antihoraire lorsqu’il est vu de
face (intérieur). (Consulter aussi la flèche qui figure sur le boîtier du moteur).
VÉRIFIER LE SENS DU MOTEUR DURANT LE DÉMARRAGE INITIAL. Si le
sens du moteur est incorrect, mettre le sectionneur principal à ARRÊT et sub-
stituer les câbles du moteur n° 5 et n° 8. Cette opération permet d’inverser le
sens de rotation du moteur.
Les ventilateurs doivent être inspectés visuellement périodiquement pour vérifi-
er la présence de dommages matériels, de problèmes d’équilibre ou de liberté
de rotation.
NOTA : Si le four est branché au secteur (50 Hz), le moteur du ventilateur ralen-
tit de 16 % par rapport à sa vitesse de rotation nominale. Cette différence de
régime de moteur ne modifie pas de façon importante la performance du four.
- Régulateur
Tout réglage nécessaire doit être effectué par une personne qualifiée et à l’aide
des directives contenues dans le présent manuel ou du Guide sur le réglage ini-
tial en usine (peut être obtenu sur demande auprès de Phoenix International,
Inc.). Juste avant l’expédition du four, tous les instruments sont testés et réglés
en vue d’assurer une performance optimale. Si pour quelque raison que ce soit,
l’information sur les paramètres a été égarée, communiquer avec Phoenix
International Inc. pour obtenir le Guide de réglage initial PID en usine.
- Registre d’évacuation d’air
Le registre d’évacuation a été préréglé à l’usine afin de permettre un change-
ment d’air partiel. Ce réglage permet à la portion d’air principale dans le four de
recirculer, ainsi la perte de chaleur par évacuation d’air est réduite au minimum.
Cependant, il peut être avantageux d’augmenter la quantité de changement d’air
afin d’expulser plus rapidement l’air humide. Pour ce faire, régler de nouveau le
registre d’évacuation.
- Éléments chauffants
Les éléments chauffants de rechange doivent présenter le même régime nomi-
nal que les éléments déjà installés. Vérifier l’illustration des pièces de réparation
pour obtenir le numéro de pièce.
Pour remplacer des éléments chauffants :
1. Régler le commutateur de protection du conducteur de phase principal à
« ARRÊT ».
2. Enlever le couvercle de l’élément chauffant.
3. Débrancher les éléments chauffants. Effectuer une nouvelle inscription si
nécessaire afin d’éviter toute connexion inadéquate du nouveau dispositif de
chauffage.
4. Enlever les éléments individuels et les remplacer.
5. Inverser l’ordre de la procédure susmentionnée.
Guide d’entreposage
Si votre fabricant d’électrodes ne vous a pas fourni d’information détaillée sur
l’entreposage, le « Guide révisé sur l’entreposage des électrodes » (offert auprès
de Phoenix International, Inc. peut être utilisé à titre indicatif pour connaître les
températures approximatives. Pour obtenir une information précise sur des
opérations critiques, assurez-vous de communiquer avec votre fabricant d’élec-
trodes/flux pour avoir toute l’information nécessaire.
Avertissement
Excès de chaleur : À la position maximale, la température réelle des parties du
four situées près des éléments chauffants peut excéder la gamme supérieure
de température.
N5610400-8
II.DESCRIPTION DU TYPE DE FOUR (cont)
II. BESCHREIBUNG DES OFENTYPS (Fortsetzung)

III. TROUBLESHOOTING - TYPE 400BT OVEN
OVEN FAILS TO OPERATE - NO HEAT
1. If oven indicator lights and Controller will not illuminate,
check power supply (Manual Reset of the High Temp Limit
Switch may be necessary).
2. If indicator lights still do not illuminate, check indicator
lights for continuity. (see Repair Parts drawing for access
details). If defective, replace indicator lights.
3. If power is being supplied to the oven, but not the
Controller, check the transformer.
4. If power is being supplied to the Controller, but there is no
heat, check the Relay, Contactors, Switches, and High Limit
Control for proper operation.
5. If proper voltage is being supplied to the oven and all
other equipment is functioning properly, Reset the Controller
& re-program with factory settings. (available by contacting
Phoenix International, Inc.)
6. If Controller, Relay, Switches, and Contactors operate sat
-
isfactorily, check continuity of heating elements (see Repair
Parts drawing for access details). Failure of one element
may cause slow and/or uneven heating.
Remove oven from power source. Replace all elements.
Pairing of one new element with old elements may cause
rapid failure of old elements.
OVEN OPERATES - OVERHEATS
1. Check Controller operation as in number 5 (Oven Fails To
Operate - No Heat).
2. Check Contactors, Relay, and Wiring.
OVEN OPERATES - TEMPERATURE SETTING "OFF"
1. Check Contactors, Relay, and Wiring.
2. Check Controller operation as in number 5 (Oven Fails To
Operate - No Heat).
400BT WIRING DIAGRAM
(Full Size Diagram Included in Oven Information Packet)
N5610400-9

III. RESOLUCIÓN DE PROBLEMAS — HORNOS TIPO 400BT
EL HORNO FALLA EN SU OPERACIÓN — NO CALIENTA
1. Si las luces piloto del horno y del controlador no se iluminan, verifique la
alimentación de energía (Es posible que sea necesario hacer un
restablecimiento manual del interruptor límite de alta temperatura).
2. Si las luces piloto aún no se iluminan, verifique si hay continuidad en las luces
piloto. (Consulte el dibujo de piezas de repuesto para obtener los detalles de
acceso). Si están defectuosas las luces piloto, reemplácelas.
3. Si llega energía al horno, pero no al controlador, revise el transformador.
4. Si llega energía al controlador, pero no hay calor, revise que estén operando
apropiadamente los relés, contactores, interruptores y el control del límite alto.
5. Si se está alimentando el voltaje correcto al horno y todo el otro equipo
funciona correctamente, restablezca el controlador y vuelva a programarlo con
los ajustes de fábrica. (se puede obtener contactando a Phoenix International,
Inc.)
6. Si el controlador, los relés, interruptores y contactores operan
satisfactoriamente, verifique la continuidad de los elementos calefactores
(consulte el dibujo de las piezas de repuesto para obtener los detalles de
acceso) La falla de un elemento puede causar calentamiento lento y/o poco
uniforme.
Desconecte el horno de la fuente de energía. Reemplace todos los elementos.
Si se junta un elemento nuevo con elementos viejos, se puede causar la falla
rápida de los elementos viejos.
EL HORNO OPERA — SE SOBRECALIENTA
1. Revise la operación del controlador como en el número 5 (El horno falla en su
operación -.No calienta).
2. Revise los contactores, relés y el alambrado.
EL HORNO OPERA — TEMPERATURAS “DESAJUSTADAS”
1. Revise los contactores, relés y el alambrado.
2. Revise la operación del controlador como en el número 5 (El horno falla
en su operación -.No calienta).
ÉCHEC DE FONCTIONNEMENT DU FOUR- AUCUNE CHALEUR
1. Si les lampes témoins du four et le régulateur ne s’allument pas, vérifier l’ali-
mentation (il peut être nécessaire de réenclencher manuellement le rupteur
thermique).
2. Si les lampes témoins ne s’allument toujours pas, vérifier la continuité de
celles-ci. (consulter le dessin des pièces de réparation pour obtenir de l’infor-
mation détaillée sur l’accès). Si les lampes témoins sont défectueuses, les rem-
placer.
3. Si le four est alimenté en courant mais que le régulateur ne l’est pas, vérifier
le transformateur.
4. Si le régulateur est alimenté en courant mais qu’il n’y a pas de chaleur, vérifi-
er si le relais, les contacteurs, les interrupteurs et le dispositif de commande à
maximum fonctionnent correctement.
5. Si le four reçoit la tension appropriée et que le reste de l’équipement fonc-
tionne correctement, réenclencher le régulateur et effectuer une nouvelle pro-
grammation à l’aide des paramètres d’usine. (communiquer avec Phoenix
International, Inc. pour les obtenir)
6. Si le régulateur, le relais, les interrupteurs et les contacteurs fonctionnent de
façon satisfaisante, vérifier la continuité des éléments chauffants (consulter le
dessin des pièces de réparation pour obtenir de l’information détaillée sur l’ac-
cès). La défaillance d’un élément risque de ralentir le chauffage ou de le rendre
inégal.
Débrancher le four. Remplacer tous les éléments. L’association d’un élément
neuf avec des éléments usagés risque de provoquer rapidement une défaillance
des éléments usagés.
FONCTIONNEMENT DU FOUR — SURCHAUFFE
1. Vérifier le fonctionnement du régulateur comme il est indiqué au numéro 5
(Échec de fonctionnement du four — Aucune chaleur).
2. Vérifier les contacteurs, relais et câblage.
FONCTIONNEMENT DU FOUR — ACTIVATION DE LA TEMPÉRATURE
1. Vérifier les contacteurs, relais et câblage.
2. Vérifier le fonctionnement du régulateur comme il est indiqué au numéro
5 (Échec de fonctionnement du four — Aucune chaleur).
OFEN FUNKTIONIERT NICHT — KEINE WÄRME
1. Wenn die Anzeigelampen des Ofens und die Steuerung nicht aufleuchten, die
Stromzufuhr überprüfen (Manuelles Rückstellen des Temperatur-Obergrenzen-
Schalters ist eventuell nötig).
2. Sollten die Anzeigelampen immer noch nicht aufleuchten, Durchgangsprüfung
an den Anzeigelampen durchführen. (siehe Reparaturteile-Zeichnung für
Zugriffsdetails). Anzeigelampen, falls defekt, austauschen.
3. Falls dem Ofen, aber nicht der Steuerung, Strom zugeführt wird, den
Transformator überprüfen.
4. Falls der Steuerung Strom zugeführt wird, aber keine Wärme vorhanden ist,
Relais, Schütze, Schalter und Obergrenzenregler auf richtige Funktion prüfen.
5. Falls dem Ofen die richtige Spannung zugeführt wird und alle anderen Teile
richtig funktionieren, die Steuerung zurückstellen und mit den
Fabrikeinstellungen (auf Anfrage von Phoenix International, Inc. erhältlich)
neuprogrammieren.
6. Falls Steuerung, Relais, Schalter und Schütze richtig funktionieren,
Durchgangsprüfung an den Heizelementen durchführen (siehe Reparaturteile-
Illustration für Zugriffsdetails). Das Versagen eines Elements kann langsames
und/oder ungleichmäßiges Heizen zur Folge haben.
Ofen von der Stromquelle entfernen. Alle Elemente austauschen. Wenn ein
neues Element mit alten Elementen kombiniert wird, kann es zu schnellem
Versagen der alten Elemente kommen.
OFEN FUNKTIONIERT — ÜBERHITZT
1. Steuerungsbetrieb wie in Nummer 5 prüfen (Ofen funktioniert nicht — Keine
Wärme).
2. Schütze, Relais und Leitungsführung prüfen.
OFEN FUNKTIONIERT — TEMPERATUREINSTELLUNG STIMMT
NICHT
1. Schütze, Relais und Leitungsführung prüfen.
2. Steuerungsbetrieb wie in Nummer 5 prüfen (Ofen funktioniert nicht — Keine
Wärme).
DIAGRAMA DE ALAMBRADO DEL 400BT
(En el paquete de información del horno se
incluye un diagrama de tamaño completo)
SCHÉMA DE CÂBLAGE 400BT
(Schéma pleine dimension compris dans
la trousse de renseignements sur le four)
400BT SCHALTPLAN
(Originalgroßer Schaltplan ist im
Ofen-Informationspaket enthalten)
N5610400-10
III. DÉPANNAGE — FOURS DE TYPE 400BT
III. FEHLERBEHEBUNG — TYP 400BT ÖFEN
Al motor del soplador
Au moteur du ventilateur
Zum Gebläsemotor
A los elementos calefactores
Aux éléments chauffants
Zu den Heizelementen

N5610400-11
IV. TYPE 400BT REPAIR PARTS ILLUSTRATION
Item
No. Description 480V 380V 415V
AC Only
AC Only
AC Only
1Door Latch & Strike (Set of One ea.) 1
2Door Gasket 1
3Shelf Assembly 1
4
Amber Indicator Light (Heat)
1
5
Green Indicator Light (Blower)
1
6Red Indicator Lite (Reset) 1
7Rocker Switch (Blower/Heat) 2
8Reset Switch 1
9
Contactor (For Heating Elements)
1
10
Fuse Block, Double Pole
1
11
Terminal Block, 4-Pole
1
12 High-Limit Control 1
13 High-Limit Relay 1
14 Thermocouple 1
15 Blower Impeller 1
16
Blower Motor, 1/6 HP, 115 V
1
4700300
17
Control Transformer
1
4345900
4345902
4345903
18
Element
6
19
Adapter Plate
1
20
Controller
1
4345700
4343300
4311800
NLA
1257110
4700301
Qty/
Oven
2660400
1826100
Part Numbers
2505200
4303300
4306500
4311900
4602800
4346400
Heating Element Kit Includes
Controller Kit includes
1257141 NLA
4603200
4312000
7513700
4602700
WHEN ORDERING, SPECIFY
PART NUMBER, DESCRIPTION,
QUANTITY AND THE FOLLOW-
ING NAMEPLATE DATA: "TYPE,
MODEL NO., SERIAL NO., AND
VOLTAGE".
Phoenix International, Inc. •8711 West Port Avenue • Milwaukee, WI 53224 USA
Phone [phone] • Fax [phone] • www.phx-international.com • [email protected]

CUANDO SE HAGA UN PEDIDO, ESPECIFIQUE EL NÚMERO DE PIEZA,
DESCRIPCIÓN, CANTIDAD Y LOS SIGUIENTES DATOS DE LA PLACA DE
IDENTIFICACIÓN: “TIPO, NO. DE MODELO Y VOLTAJE”.
1Loquet de porte et gâche
(Jeu de 1 loquet et 1 gâche) 1
2Joint de porte 1
3Ensemble plaque 1
4Lampe témoin ambre (chauffage) 1
5Lampe témoin verte (ventilateur) 1
6Lampe témoin rouge (réenclenchement) 1
7Interrupteur à bascule (ventilateur/chauffage) 2
8Poussoir de réenclenchement 1
9Contacteur (pour les éléments chauffants) 1
10 Boîte à fusibles, bipolaire 1
11 Bornier, quadripolaire 1
12 Dispositif de commande à maximum 1
13 Relais à maximum 1
14 Thermocouple 1
15 Roue de ventilateur 1
16 Moteur de ventilateur, 0,12 kW (1/6 HP), 115 V 14700300
17 Transformateur de régulateur 14345900 4345902 4345903
18 Élément 6
19 Plaque d'adaptateur 1
20 Régulateur 1
4343300
Le nécessaire de régulateur inclut
1257141 1257142 1257143
1257110
4700301
4303300
4306500
2660400
1826100
Numéros de pièces
2505200
4602800
4346400
Le nécessaire d'élément chauffant inclut
4602700
4603200
4312000
7513700
4311800
4311900
4345700
Description 480 V
C.A. seul. 380 V C.A. seul. 415 V C.A. seul.
N°
d'article Qté/ Four
DANS VOTRE COMMANDE, INDIQUER LE NUMÉRO DE PIÈCE, LA DESCRIP-
TION, LA QUANTITÉ ET LES DONNÉES SUIVANTES SUR LA PLAQUE
SIGNALÉTIQUE : « TYPE, N° DE MODÈLE, N° DE SÉRIE ET TENSION »
BEI BESTELLUNGEN TEILENUMMER, BESCHREIBUNG, MENGE UND DIE
FOLGENDEN NAMENSSCHILDDATEN ANGEBEN: „TYP, MODELL-NR.,
SERIEN-NR. UND SPANNUNG“.
A. Separador, Hule Silicona
B. Rondana
C. Tuerca
D. Arandela de cerámica
A. Bague d’espacement en
caoutchouc de silicone
B. Rondelle
C. Écrou
D. Rondelle de céramique
A. Silikongummi-
Distanzscheibe
B. Unterlegscheibe
C. Mutter
D. Keramik-Unterlegscheibe
A
B
C
D
1Pasador y hembra de puerta (1 de c/u) 1
2Empaque de la puerta 1
3Conjunto de entrepaño 1
4Luz piloto ámbar (Calentar) 1
5Luz piloto verde (Soplador) 1
6Luz piloto roja (Restablecer (Reset)) 1
7Interruptor oscilante (Soplador/Calentar) 2
8Interruptor de restablecer (reset) 1
9Contactor (para elementos calefactores) 1
10 Bloque de fusibles, doble polo 1
11 Bloque de terminales, 4 polos 1
12 Control del límite alto 1
13 Relé del límite alto 1
14 Termopar 1
15 Impulsor del soplador 1
16 Motor del soplador, 1/6 HP, 115 V 14700300
17 Transformador de control 14345900 4345902 4345903
18 Elemento 6
19 Placa adaptadora 1
20 Controlador 1
4602800
4346400
El juego de elementos calefactores incluye
El juego del controlador incluye
1257141 1257142
4603200
4312000
7513700
4602700
1257110
4700301
Cant./
horno
2660400
1826100
Números de pieza
2505200
4303300
4306500
4311900
4345700
4343300
4311800
1257143
Descripción
Ítem
No. 480V
Sólo CA 380V Sólo CA 415V Sólo CA
IV. ILUSTRACIÓN DE PIEZAS DE REPUESTO
N5610400-12
IV. ILLUSTRATION DES PIÈCES DE RÉPARATION
IV. ILLUSTRATION DER REPARATURTEILE
1Türriegel und -raste (je 1) 1
2Türdichtung 1
3Regalbauteil 1
4Orange Anzeigelampe (Heizung) 1
5Grüne Anzeigelampe (Gebläse) 1
6Rote Anzeigelampe (Rücksetzen) 1
7Kippschalter (Gebläse/Heizung) 2
8Reset-Schalter 1
9Schütz (für Heizelemente) 1
10 Sicherungsblock, zweipolig 1
11 Reihenklemme, vierpolig 1
12 Obergrenzenregler 1
13 Obergrenzenrelais 1
14 Thermoelement 1
15 Gebläserad 1
16 Gebläsemotor, 1/6 HP, 115 V 14700300
17 Steuerungstransformator 14345900 4345902 4345903
18 Element 6
19 Adapterplatte 1
20 Steuerung 1
Art.-
Nr. Beschreibung nur
480VAC nur 380VAC nur 415VAC
4602800
4346400
Heizelementsatz enthält
Steuerungssatz enthält
1257141 1257142
4603200
4312000
7513700
4602700
1257110
4700301
Anz./
Ofen
2660400
1826100
Teile-Nr.
2505200
4303300
4306500
4311900
4345700
4343300
4311800
1257143

N5610400-13
VI. CONTROLLER PROGRAMMING INSTRUCTIONS
The CAL 3300 Controller comes from the factory preset
for optimum performance. If for any reason the Factory
setting information is lost, Factory Programming instruc-
tions can be obtained from Phoenix International, Inc.
The following Instructions allow the operator to utilize
additional features of the controller. It is highly recom-
mended that this information only be provided to per-
sonnel in supervisory positions.
Security Lock
The controller comes from the factory in the locked
mode. To unlock the controller and gain access to the
program mode, Hold the 56 buttons simultaneously for
3 seconds. You are now in the program mode. Press
the 6button once to go to level 1. Hold the Ýbutton
and press the 5button twice to go to level 3. Press the
5button eleven times. The display should now read
UEr. At this point hold the 56 buttons for 10 seconds.
The display should now read lock and blink to all. Hold
the Ýbutton and press the 6button 3 times until the
display reads none. Hold the 56 buttons simultane-
ously for 3 seconds to exit the program mode. The con-
troller is now unlocked and the following programming
options can be made.
NOTE: To avoid accidental loss of controller information
and incorrect settings, it is recommended that the con-
troller be set in the lock position after any additional pro-
gramming.
Set point Lock
Set desired temperature set point. Hold the 56 but-
tons simultaneously for 3 seconds to enter the program
mode. The controller display should now read tune.
Press the 5button seven times. The display should
now read SP.LK. and blink to off. Hold the Ýbutton
and press the 6button once. The display should now
read on. Hold the 56 buttons simultaneously for 3
seconds to exit the program mode. The set point is now
locked and can not be changed without unlocking the
set point lock.
Select Display Units
Hold the 56 buttons simultaneously for 3 seconds to
enter the program mode. Press the 6button once.
The display should now read level 1. Hold the Ýbutton
and press the 5button once to get to level 2. Press
the 5button eleven times until the display reads unit
and blinks F. Hold the Ýbutton and press the 6button
once. The display should now read C. Hold the 56
buttons simultaneously for 3 seconds to exit the pro-
gram mode. The controller will now indicate tempera-
ture in degrees Celsius.
Following quantities for each oven:*
• One (1) kit of (6) heating elements No. 1257141 (240/480
volt models)
• One (1) kit of (6) heating elements No. 1257142 (380 volt
models)
• One (1) kit of (6) heating elements No. 1257143 (415 volt
models)
• One (1) Controller, kit No. 1257110
• One Thermocouple, No. 4303300
• One High Limit Control, No. 4312000
*For quantities of ovens exceeding 10, we suggest providing approximately 20% more of the above quantities of spares as sufficient for day to day operation.
For overseas operation we suggest a minimum of 30% more for spares.
V. SUGGESTED SPARE PARTS TYPE 400BT OVENS

Für jeden Ofen gelten die folgenden Mengen:*
• Ein (1) Sechsersatz Heizelemente Nr. 1257141 (240/480 Volt-Modelle)
• Ein (1) Sechsersatz Heizelemente Nr. 1257142 (380 Volt-Modelle)
• Ein (1) Sechsersatz Heizelemente Nr. 1257143 (415 Volt-Modelle)
• Eine (1) Steuerung, Satz Nr. 1257110
• Ein Thermoelement, Nr. 4303300
• Ein Obergrenzenregler, Nr. 4312000
*Pour une quantité de fours supérieure à 10, nous suggérons de fournir une quantité de pièces de rechange supérieure d’environ 20 % à la quantité susmentionnée pour une exploita-
tion quotidienne. Pour une exploitation à l’étranger, nous suggérons un nombre de pièces de rechange supérieur d’au moins 30 %.
*Bei mehr als 10 Öfen empfehlen wir, dass für den problemlosen täglichen Betrieb etwa 20% mehr der oben angegebenen Mengen zur Verfügung stehen.
Für Einsätze in Übersee empfehlen wir mindestens 30% mehr Ersatzteile.
Die CAL 3300 Steuerung wird für optimalen Betrieb in der Fabrik voreingestellt. Falls die
Fabrikeinstellungen aus irgendeinem Grund verloren gehen, können von Phoenix
International, Inc., Anweisungen zur Fabrikprogrammierung angefordert weden.
Mit den folgenden Anleitungen kann der Anwender zusätzliche Funktionen der Steuerung
nutzen. Es wird sehr empfohlen, dass diese Informationen nur Mitarbeitern in
Führungspositionen zugänglich gemacht werden.
Sicherheitsverriegelung
Die Steuerung wird von der Fabrik in verriegeltem Zustand ausgeliefert. Zum Entriegeln der
Steuerung und um Zugang zum Programm-Modus zu erhalten, die Tasten 56 gleichzeitig 3
Sekunden lang gedrückt halten. Sie sind nun im Programm-Modus. Drücken Sie einmal die
Taste 6, um zu level 1 (Ebene 1) zu gelangen. Halten Sie die Taste Ýund drücken Sie die
Taste 5zweimal, um zu level 3 (Ebene 3) zu gelangen. Drücken Sie die Taste 5elf mal. In
der Anzeige sollte nun UEr erscheinen. Halten Sie nun die Tasten 56 10 Sekunden lang. In
der Anzeige sollte nun lock im Wechsel mit all erscheinen. Halten Sie die Taste Ýund drück-
en Sie die Taste 63 mal, bis in der Anzeige none (kein) erscheint. Halten Sie die Tasten
56 gleichzeitig 3 Sekunden lang gedrückt, um den Programm-Modus zu verlassen. Die
Steuerung ist nun entriegelt, und die folgenden Programmieroptionen stehen zur Verfügung.
ZU BEACHTEN: Um zu vermeiden, dass die Steuerungsinformationen versehentlich verloren
gehen und falsche Einstellungen enstehen, wird empfohlen, dass die Steuerung nach allen
weiteren Programmiervorgängen wieder verriegelt wird.
Einstellungspunkt-Verriegelung
Gewünschten Temperatur-Einstellungspunkt festlegen. Halten Sie die Tasten 56 gleichzeitig
3 Sekunden lang gedrückt, um zum Programm-Modus zu gelangen. In der Anzeige sollte nun
tune (einstellen) erscheinen. Drücken Sie die Taste 5sieben mal. In der Anzeige sollte nun
SP.LK. (Einstellungspunkt-Verriegelung) im Wechsel mit off (aus) erscheinen. Halten Sie die
Taste Ýund drücken sie die Taste 6einmal. In der Anzeige sollte nun on (ein) erscheinen.
Halten Sie die Tasten 56 gleichzeitig 3 Sekunden lang gedrückt, um den Programm-Modus
zu verlassen. Der Einstellungspunkt ist nun verriegelt und kann nicht geändert werden, ohne
dass die Einstellpunkt-Verriegelung entriegelt wird.
Auswahl der Anzeigeeinheiten (C/F)
Halten Sie die Tasten 65 gleichzeitig 3 Sekunden lang gedrückt, um zum Programm-Modus
zu gelangen. Drücken Sie die Taste 6einmal. Im Display sollte nun level 1 (Ebene 1)
erscheinen.Halten Sie die Taste ]und drücken Sie die Taste 5einmal, um zu level 2 (Ebene 2)
zu gelangen. Drücken Sie die Taste 5elf mal, bis in der Anzeige im Wechsel unit (Einheit) und
Ferscheint.Halten Sie die Taste Ýund drücken sie die Taste 6einmal. In der Anzeige sollte
nun C erscheinen. Halten Sie die Tasten 65gleichzeitig 3 Sekunden lang gedrückt, um den
Programm-Modus zu verlassen. Die Steuerung zeigt die Temperatur nun in Grad Celsius an.
V. PIEZAS DE REPUESTO SUGERIDAS PARA HORNOS TIPO 400BT
Le régulateur CAL 3300 sort de l’usine préréglé pour une performance optimale.
Si, pour quelque raison que ce soit, l’information sur les paramètres d’usine est
égarée, les directives de programmation en usine peuvent être obtenues auprès
de Phoenix International, Inc.
Les directives suivantes permettent à l’opérateur d’utiliser d’autres fonctions du
régulateur. Il est hautement recommandé de ne divulguer cette information
qu’au personnel et aux personnes occupant un poste de surveillance.
Verrouillage de protection
Le régulateur sort de l’usine en mode verrouillé. Pour déverrouiller le régulateur
et accéder au mode de programmation, maintenir enfoncés les boutons 6et 5
simultanément pendant 3 secondes. Vous êtes maintenant en mode de pro-
grammation. Enfoncer le bouton 6une fois pour aller au niveau 1. Maintenir
enfoncé le bouton Ýet appuyer sur le bouton 5deux fois pour aller au niveau
3. Appuyer sur le bouton 5onze fois. UEr doit maintenant être affiché à
l’écran. À ce moment-ci, maintenir enfoncés les boutons 6et 5pendant 10
secondes. Le mot Verrouiller doit être affiché à l’écran et le mot TOUS doit clig-
noter. Maintenir enfoncé le bouton Ýet appuyer sur le bouton 63 fois jusqu’à
ce que mot Aucun apparaisse à l’écran. Maintenir enfoncés les boutons 6et 5
simultanément pendant 3 secondes pour sortir du mode de programmation. Le
régulateur est maintenant déverrouillé et les options de programmation suivantes
peuvent maintenant être choisies.
NOTA : Pour éviter toute perte d’information accidentelle du régulateur et des
paramètres incorrects, il est recommandé de régler le régulateur en position de
verrouillage après toute nouvelle programmation.
Verrouillage de la valeur de réglage
Régler la valeur de réglage de la température recherchée. Maintenir enfoncés
les boutons 6et 5simultanément pendant 3 secondes pour entrer dans le
mode de programmation. Le mot Mettre au point doit être affiché à l’écran du
régulateur. Appuyer sur le bouton 5sept fois. Le mot SP.LK. doit être affiché à
l’écran et le mot Arrêt doit clignoter. Maintenir enfoncé le bouton Ýet appuyer
sur le bouton 6une fois. Le mot Marche doit maintenant être affiché à l’écran.
Maintenir enfoncés les boutons 6et 5simultanément pendant 3 secondes pour
sortir du mode de programmation. La valeur de réglage est maintenant verrouil-
lée et ne peut être modifiée sans déverrouiller la valeur de réglage.
Sélectionner Affichage des composants
Maintenir enfoncés les boutons 6et 5simultanément pendant 3 secondes pour entrer
dans le mode de programmation. Appuyer sur le bouton 6une fois. Niveau 1 doit main-
tenant être affiché à l’écran. Maintenir enfoncé le bouton Ýet appuyer sur le bouton 5
une fois pour aller au niveau 2. Appuyer sur le bouton 5onze fois jusqu’à ce le mot
Appareil soit affiché à l’écran et que la lettre F clignote. Maintenir enfoncé le bouton Ý
et appuyer sur le bouton 6une fois. La lettre C doit maintenant être affichée à l’écran.
Maintenir enfoncés les boutons 6et 5simultanément pendant 3 secondes pour sortir
du mode de programmation. Le régulateur va maintenant indiquer la température en
degré Celsius.
Les quantités suivantes sont données pour chaque four :*
• Un (1) nécessaire d’éléments chauffants (6) n° 1257141 (modèles de 240/480 volts)
• Un (1) nécessaire d’éléments chauffants (6) n° 1257142 (modèles de 380 volts)
• Un (1) nécessaire d’éléments chauffants (6) n° 1257143 (modèles de 415 volts)
• Un (1) régulateur, nécessaire n° 1257110
• Un thermocouple, n° 4303300
• Un dispositif de commande à maximum, n° 4312000
N5610400-14
V. PIÈCES DE RECHANGE SUGGÉRÉES POUR LES FOURS DE TYPE 400BT
V. EMPFOHLENE ERSATZTEILE FÜR ÖFEN VOM TYP 400BT
VI. DIRECTIVES DE PROGRAMMATION DU RÉGULATEUR
VI. ZUM PROGRAMMIEREN DER STEUERUNG
Las siguientes cantidades para cada horno:*
• Un (1) juego de (6) elementos calefactores No. 1257141 (modelos de 240 y 480
voltios)
• Un (1) juego de (6) elementos calefactores No. 1257142 (modelos de 380 voltios)
• Un (1) juego de (6) elementos calefactores No. 1257143 (modelos de 415 voltios
• Un (1) controlador, juego No. 1257110
• Un termopar, No. 4303300
• Un control del límite alto, No. 4312000
*Para cantidades de más de 10 hornos, sugerimos suministrar aproximadamente el 20% más de las cantidades anteriores de refacciones como suficientes para la operación diaria.
Para operaciones en el extranjero sugerimos un mínimo de 30% más de refacciones.
VI. INSTRUCCIONES PARA PROGRAMAR EL CONTROLADOR
El controlador CAL 3300 viene ajustado de antemano de la fábrica para obtener un fun-
cionamiento óptimo. Si por cualquier razón se pierde la información del ajuste de fábrica, se
pueden obtener las instrucciones de programación de la fábrica en Phoenix International, Inc.
Las instrucciones siguientes permiten al operador utilizar las características adicionales del
controlador. Se recomienda enfáticamente que esta información sólo se proporcione a per-
sonal en puestos de supervisión.
Candado de seguridad
El controlador viene de la fábrica en el modo con candado. Para quitar el candado al contro-
lador y obtener acceso al modo de programa, sostenga los botones 56 simultáneamente
durante 3 segundos. Ahora ya está en el modo de programa. Oprima el botón t una vez
para ir al nivel (level)1 sostenga el botón Ýy oprima el botón s dos veces para ir al nivel
(level) 3, Oprima el botón sonce veces. Ahora la pantalla debe leer UEr. En este punto
sostenga los botones 56 durante 10 segundos. Ahora la pantalla debe leer candado (lock)
y parpadear en todo (all) Sostenga el botón Ýy oprima el botón t 3 veces hasta que la pan-
talla lea ninguno (none). Sostenga los botones 56 simultáneamente durante 3 segundos
para salir del modo de programa. Ahora el controlador está sin candado y se pueden hacer
las siguientes opciones de programación.
NOTA: Para evitar la pérdida accidental de información del controlador y ajustes incorrectos,
se recomienda que el controlador se fije en la posición con candado (lock) después de
cualquier programación adicional.
Candado al punto de control
Fije el punto de control de la temperatura deseada. Sostenga los botones 56 simultánea-
mente durante 3 segundos para entrar al modo de programa. Ahora la pantalla del contro-
lador debe leer modular (tune). Oprima el botón s siete veces. Ahora la pantalla debe leer
SP.LK y parpadear en apagado (off) Sostenga el botón Ýy oprima el botón tuna vez.
Ahora la pantalla debe leer encendido (on). Sostenga los botones 56 simultáneamente
durante 3 segundos para salir del modo de programa. Ahora el punto de control está con
candado y no se puede cambiar sin quitar el candado al punto de control.
Seleccione Mostrar Unidades (Display units)
Sostenga los botones 56 simultáneamente durante 3 segundos para entrar al modo de pro-
grama. Oprima el botón 6una vez Ahora la pantalla debe leer nivel (level) 1. Sostenga el
botón Ýy oprima el botón 5una vez para llegar al nivel (level) 2. Oprima el botón 5once
veces hasta que la pantalla lea unidad (unit) y parpadee F. Sostenga el botón Ýy oprima el
botón 6una vez. Ahora la pantalla debe leer C. Sostenga los botones 6 5 simultáneamente
durante 3 segundos para salir del modo de programa. Ahora el controlador indicará la temper-
atura en grados centígrados.

VI. CONTROLLER PROGRAMMING INSTRUCTIONS (cont)
Alarm
The controller comes from the factory with the alarm
function disabled. To utilize the alarm function set the
desired band and sensitivity.
Band
Hold the 56 buttons simultaneously for 3 seconds to
enter the program mode. Press the 6button once.
The display should now read level 1. Hold the Ýbutton
and press the 5button once to get to level 2. Press
the 5button 5 times until the display reads SP2.A and
blinks none. Hold the Ýbutton and press the 5button
three times. The display should now read band. Hold
the 56 buttons simultaneously for 3 seconds to exit
the program mode. The alarm function is now active.
Sensitivity
Hold the 56 buttons simultaneously for 3 seconds to
enter the program mode. Press the 5button eleven
times. The display should now read SET.2. Hold the Ý
button and press the 5button to desired alarm band
width. Hold the 56 buttons simultaneously for 3 sec-
onds to exit the program mode. The alarm is now set.
Note: If the temperature goes outside of the Alarm tem-
perature band after reaching set point, the alarm will
activate. The alarm is indicated by a flashing red light
on the bottom right of the face and the display will blink
-A-.
N5610400-15

VI. INSTRUCCIONES PARA PROGRAMAR EL CONTROLADOR (cont)
Alarma
El controlador viene de la fábrica con la función de alarma
inhabilitada. Para utilizar la función de alarma fije la banda y
sensibilidad deseadas.
Banda
Sostenga los botones 56 simultáneamente durante 3 segun-
dos para entrar al modo de programa. Oprima el botón 6una
vez Ahora la pantalla debe leer nivel (level) 1. Sostenga el
botón ]y oprima el botón 5una vez para llegar al nivel (level)
2. Oprima el botón 55 veces hasta que la pantalla lea SP2.A
y parpadee en ninguno (none). Sostenga el botón Ýy oprima
el botón 5tres veces. Ahora la pantalla debe leer banda
(band). Sostenga los botones 56 simultáneamente durante 3
segundos para salir del modo de programa. Ahora la función de
alarma está activa.
Sensibilidad
Sostenga los botones 56 simultáneamente durante 3 segun-
dos para entrar al modo de programa. Oprima el botón 5once
veces. Ahora la pantalla debe leer SET 2. Sostenga el botón
Ýy oprima el botón 5hasta la amplitud de banda deseada.
Sostenga los botones 56 simultáneamente durante 3 segun-
dos para salir del modo de programa. Ahora la alarma está
ajustada.
Nota: Si la temperatura sale fuera de la banda de la temper-
atura de alarma después de alcanzar el punto de control, la
alarma se activará. La alarma se indica mediante una luz roja
que parpadea en la esquina inferior derecha de la cara y la pan-
talla parpadeará -A-.
Alarme
Le régulateur sort de l’usine avec la fonction d’alarme invalidée.
Pour utiliser la fonction d’alarme, effectuer le réglage désiré de
la bande et de la sensibilité.
Bande
Maintenir enfoncés les boutons 6et 5simultanément pendant
3 secondes pour entrer dans le mode de programmation.
Appuyer sur le bouton tune fois. Niveau 1 doit maintenant être
affiché à l’écran. Maintenir enfoncé le bouton ]et appuyer sur
le bouton 5une fois pour aller au niveau 2. Appuyer sur le bou-
ton 55 fois jusqu’à ce que SP2.A soit affiché à l’écran et que
le mot Aucun clignote. Maintenir enfoncé le bouton Ýet appuy-
er sur le bouton5trois fois. Le mot Bande doit maintenant être
affiché à l’écran. Maintenir enfoncés les boutons 6et 5simul-
tanément pendant 3 secondes pour sortir du mode de pro-
grammation. La fonction d’alarme est maintenant active.
Sensibilité
Maintenir enfoncés les boutons 6et 5simultanément pendant
3 secondes pour entrer dans le mode de programmation.
Appuyer sur le bouton s onze fois. Le mot RÉGLAGE 2 doit
maintenant être affiché à l’écran. Maintenir enfoncé le bouton Ý
et appuyer sur le bouton 5pour obtenir la largeur de bande de
l’alarme désirée. Maintenir enfoncés les boutons 6et 5simul-
tanément pendant 3 secondes pour sortir du mode de program-
mation. L’alarme est maintenant mise.
Nota :Si la température dépasse la bande de température de
l’alarme après avoir atteint la valeur de réglage, l’alarme est
activée. L’alarme est indiquée par un voyant rouge clignotant
situé dans la partie inférieure droite, à l’avant et la lettre -A- qui
clignote à l’écran.
Alarm
Der Kontroller wird von der Fabrik mit deaktivierter
Alarmfunktion geliefert. Zur Verwendung der Alarmfunktion das
gewünschte Band und die Empfindlichkeit einstellen.
Band
Halten Sie die Tasten 65gleichzeitig 3 Sekunden lang
gedrückt, um zum Programm-Modus zu gelangen. Drücken Sie
die Taste 6einmal. n der Anzeige sollte nun level 1(Ebene 1)
erscheinen.Halten Sie die Taste Ýund drücken sie die Taste 5
einmal, um zu level 2 (Ebene 2) zu gelangen. Drücken Sie die
Taste 5fünf mal, bis in der Anzeige SP2.A im Wechsel mit
none erscheint. Halten Sie die Taste Ýund drücken Sie die
Taste 5drei Mal. In der Anzeige sollte nun band erscheinen.
Halten Sie die Tasten 65gleichzeitig 3 Sekunden lang
gedrückt, um den Programm-Modus zu verlassen. Die
Alarmfunktion ist nun aktiviert.
Empfindlichkeit
Halten Sie die Tasten 65gleichzeitig 3 Sekunden lang
gedrückt, um zum Programm-Modus zu gelangen. Drücken Sie
die Taste 5elf mal. In der Anzeige sollte nun SET.2.
erscheinen.Halten Sie die Taste Ýund drücken Sie die Taste 5
bis die gewünschte Alarmbandbreite erreicht ist. Halten Sie die
Tasten 6 5 gleichzeitig 3 Sekunden lang gedrückt, um den
Programm-Modus zu verlassen. Der Alarm ist nun eingestellt.
Zu beachten: Der Alarm wird aktiviert, wenn sich die
Temperatur nach Erreichen des Einstellungspunktes außerhalb
des Alarmtemperaturbandes bewegt. Der Alarm wird durch
eine blinkende rote Lampe unten rechts an der Vorderseite und
eine blinkendes -A- in der Anzeige angezeigt.
VI. DIRECTIVES DE PROGRAMMATION DU RÉGULATEUR (cont)
VI. ANLEITUNG ZUM PROGRAMMIEREN DER STEUERUNG (Fortsetzung)
N5610400-16

Phoenix International, Inc.
8711 West Port Avenue
Milwaukee, WI 53224 USA
Phone [phone]
Fax [phone]
www.phx-international.com
[email protected]
Phoenix International, Inc. warrants its products against
defects in material and workmanship. The company will,
at its discretion, repair or replace any properly installed
Phoenix International manufactured product which fails
under normal operating conditions within one year from
date of receipt. Contact the factory for return authoriza-
tion before returning the product to Phoenix International
freight prepaid. If our inspection confirms that the prod-
uct is defective under terms of this warranty, it will be
repaired/ replaced and returned freight prepaid.
This warranty applies only to Products sold by Phoenix
International, Inc. and specifically excludes installation or
de-installation labor, transportation, or equipment of
another manufacturer used in conjunction with Phoenix
International products. No other warranty, expressed or
implied, exists beyond this warranty declaration.
Phoenix constantly strives to improve its products and
therefore reserves the right to change design, materials,
and specifications without notice.
VII. AIRFLOW DIAGRAM TYPE 400BT OVEN
N5610400-17

Phoenix International, Inc.
8711 West Port Avenue
Milwaukee, WI 53224 USA
Phone [phone]
Fax [phone]
www.phx-international.com
[email protected]
Phoenix International, Inc. garantiert seine Produkte gegen Material und
Herstellungsfehler. Die Firma wird alle richtig installierten Produkte von
Phoenix International, die unter normalen Betriebsbedingungen innerhalb
eines Jahres nach dem Datum des Kaufbelegs versagen, nach eigenem
Ermessen reparieren oder ersetzen. Kontaktieren Sie die Firma, bevor Sie
das Produkt auf eigene Kosten an Phoenix International zurücksenden,
wegen einer Rückgabegenehmigung. Wenn sich bei unserer Inspektion
bestätigt, dass das Produkt gemäß der Garantie defekt ist, wird es repari-
ert/ausgetauscht und auf unsere Kosten zurückgeschickt.
Diese Garantie gilt nur für von Phoenix International, Inc. verkaufte Produkte
und schließt ausdrücklich Installations- oder Ausbauarbeiten, Transport oder
Geräte anderer Hersteller, die zusammen mit Produkten von Phoenix
International verwendet wurden, aus. Außer dieser Garantieerklärung beste-
hen keine anderen Garantien.
Phoenix ist dauernd darum bemüht, seine Produkte zu verbessern und behält
daher das Recht auf Design-, Material- und Spezifikationänderungen ohne
Ankündigung vor.
VII. LUFTFLUSSDIAGRAMM — TYP 400B
Phoenix International, Inc. garantit ses produits contre tout défaut de matéri-
au et de main d’œuvre. La compagnie, à sa discrétion, réparera ou rem-
placera tout produit fabriqué par Phoenix International qui a été installé cor-
rectement et qui présente une défaillance dans des conditions normales de
fonctionnement. La garantie dure un an à partir de la date de la facture.
Communiquer avec l’usine pour obtenir une autorisation de retour avant de
retourner le produit à Phoenix International, le fret étant payé d’avance. Si
notre inspection confirme la défaillance du produit et qu’il est couvert par les
termes de cette garantie, le produit sera réparé ou remplacé, puis retourné,
le fret étant payé d’avance.
Cette garantie s’applique uniquement aux produits vendus par Phoenix
International, Inc. et exclue spécifiquement l’installation ou la désinstallation,
la main d’œuvre, le transport ou l’équipement d’un autre fabricant utilisé con-
jointement avec les produits de Phoenix International. Il n’y a pas d’autre
garantie, explicite ou implicite, que la présente garantie.
Phoenix s’efforce constamment d’améliorer ses produits et se réserve donc
le droit de modifier les modèles, matériaux et spécifications sans préavis.
VII. SCHÉMA DE CIRCULATION D’AIR POUR LE FOUR DE TYPE
VII. DIAGRAMA DE FLUJO DE AIRE - HORNOS TIPO
Phoenix International, Inc. garantiza sus productos contra defectos en mate-
riales y mano de obra. A su discreción, la compañía reparará o reemplazará
cualquier producto manufacturado por Phoenix International que haya sido
instalado adecuadamente y que haya fallado bajo condiciones de operación
normales dentro del plazo de un año a partir de la fecha de haberse recibido.
Póngase en contacto con la fábrica para la autorización de una devolución
antes de regresar el producto a Phoenix International con flete pagado por
anticipado. Si nuestra inspección confirma que el producto está defectuoso
bajo los términos de esta garantía, se reparará o reemplazará y se regresará
con flete pagado por anticipado.
Esta garantía se aplica solamente a los productos vendidos por Phoenix
International, Inc. y específicamente excluye la mano de obra de instalación,
desmontaje, transportación, o equipo de otro fabricante utilizado en conjun-
to con productos de Phoenix International. No existe ninguna otra garantía,
expresa o implícita más allá de esta declaración de garantía.
Phoenix constantemente se esfuerza por mejorar sus productos y por con-
siguiente se reserva el derecho de cambiar el diseño, materiales y especifi-
caciones sin aviso previo.
A. Abertura de la descarga
ajustable
B. Entrada de aire (fija)
C. Motor del soplador
D. Impulsor del soplador
E. Entrepaño
F. Sección de control
G. Carga
H. Sello de la puerta
I. Elementos calefa
A. Regulierbare Abzugöffnung
B. Lufteinlass (festgelegt)
C. Gebläsemotor
D. Gebläserad
E. Regal
F. Steuerungsabschnitt
G. Ladung
H. Türabdichtung
I. Heizelemente
A. Ouverture d’évacuation réglable
B. Admission d’air (fixe)
C. Moteur de ventilateur
D. Roue de ventilateur
E. Plaque
F. Section de commande
G. Charge
H. Joint d’étanchéité de porte
I. Éléments chau
A
B
C
D
I
H
G
F
E
N5610400-18
