USER'S GUIDE
LED LCD Monitor
PLL1500M

Content
Operation Instructions...................................................................................................................................................1
Safety Precautions...........................................................................................................................................................3
First Setup...........................................................................................................................................................................5
Front View of the Product ............................................................................................................................................6
Rear View of the Product ..............................................................................................................................................7
Quick Installation .............................................................................................................................................................8
Basic Operation.................................................................................................................................................................9
Advanced Operation—OSD Menu......................................................................................................................... 11
Supporting Timing Modes ........................................................................................................................................ 14
Technical Information................................................................................................................................................. 15
Wall-mount instruction .............................................................................................................................................. 16
Care and Maintenance................................................................................................................................................ 17
Troubleshooting............................................................................................................................................................ 17
Planar Support............................................................................................................................................................... 18

1
Operation Instructions
Thank you for purchasing this edge-lit LED LCD monitor, a high-resolution multi-scan color LED
LCD monitor.Please read this guide thoroughly before installation.
FCC RADIO FREQUENCY INTERFERENCE STATEMENT
WARNING: (FOR FCC CERTIFIED MODELS)
This LED LCD monitor has been tested and found compliant with the limits for a Class B digital
device, pursuant to part 15 of the FCC Rules. These limits are designed to provide proper
protection against harmful interference to a residential installation. This LED LCD monitor
generates, uses, and can radiate radio frequency energy. Harmful interference to radio
communication may be led as a result if it‘s not properly installed and used. However, there is no
guarantee that interference will not occur in a particular installation. If this LED LCD monitor
does cause serious interference to radio or television reception, resetting the LED LCD monitor
may determine it. Moreover, users are encouraged to correct interference by doing one or more
of the following:
Reorient or relocate the receiving antenna.
Move the LED LCD monitor and the receiver further away from each other.
Connect the LED LCD monitor into an outlet on a circuit different from that to which the
receiver is connected.
Consult your local dealer or an qualified technician.
FCC Warning:
To assure a continued FCC compliance, a user must use a grounded power supply cord and the
provided shielded video interface cable with bonded ferrite cores. Also, any unauthorized
changes or modifications to this LED LCD monitor would void the user‘s authority to operate this
device.
Note: If necessary, shielded interface cables and AC power cord must be used to meet the
emission level limits.

2
COMMUNIQUE D’AVERTISSEMENT DE LA FCC CONCERNANT LES INTERFERENCE DE
FREQUENCE RADIO: (SEULEMENT POUR MODELES CERTIFIE PAR LA FCC)
Ce moniteur a été testé et à été trouvé conforme aux limites pour un appareil numérique de
Classe B, suivant la partie 15 des règlements de la FCC. Ces limites ont été développées pour
offrir une protection satisfaisante contre les interférences nuisibles dans une installation
résidentielle. Ce moniteur génère, utilise et peut radier de l’énergie de fréquence radio. Ceci
peut causer des interférences nuisibles à des communication radio si l’appareil n’est pas
convenablement installé et utilisé. Il n’y à néanmoins aucune garantie que des interférences
n’apparaîtront pas dans une installation particulière. Si ce moniteur cause de sérieuses
interférences à la réception de signaux radios ou télévisées, une possibilité est de réinitialiser le
moniteur. Les usagers sont aussi encouragés à corriger les interférences en appliquant une ou
plusieurs des démarches suivantes:
Réorientez ou déplacez l’antenne de réception.
Placez le moniteur et le récepteur plus loin l’un de l’autre.
Connectez le moniteur à une prise différente de celle à laquelle le récepteur est connecté.
Consultez votre revendeur local ou un technicien qualifié.
Avertissement de la FCC:
Pour assurez une conformité continue au règlements de la FCC, l’utilisateur doit utiliser un
cordon d’alimentation mis à terre et le câble d’interface vidéo protégé avec noyaux en ferrite,
fourni avec l’appareil. Chaque modification ou changement non-autorisé appliqué à ce moniteur
peut faire perdre à l’utilisateur sont droit d’opération de cet appareil.
Note: Si nécessaire, des câbles d’interface protégés et un cordon d’alimentation alternante
doivent être utilisé pour être conforme aux limites d’émission.
According to WEEE regulation, this TFT LCD Monitor can't be handled as normal trash in Europe
when it is out of usage. Please refer to the recycle information from our website to handle it.

3
Safety Precautions
This LED LCD monitor is manufactured and tested on a ground principle that a user’s safety
comes first. However, improper use or installation may result danger to the LED LCD monitor as
well as to the user. Carefully go over the following WARNINGS before installation and keep this
guide handy.
WARNINGS:
This LED LCD monitor should be operated only at the correct power sources indicated on
the label on the rear end of the LED LCD monitor. If you’re unsure of the power supply in
your residence, consult your local dealer or power company.
Do not try to repair the LED LCD monitor yourself as it contains no user-serviceable parts.
The LED LCD monitor should only be repaired by a qualified technician.
Do not remove the LED LCD monitor cabinet. There is high-voltage parts inside that may
cause electric shock to human bodies, even when the power cord is disconnected .
Stop using the LED LCD monitor if the cabinet is damaged. Have it checked by a service
technician.
Put your LED LCD monitor only in a clean, dry environment. Unplug the LED LCD monitor
immediately if gets wet and consult your service technician.
Always unplug the LED LCD monitor before cleaning it. Clean the cabinet with a clean, dry
cloth. Apply non-ammonia based cleaner onto the cloth, not directly onto the glass screen.
Keep the LED LCD monitor away from magnetic objects, motors, TV sets, and transformer.
Do not place heavy objects on the cable or power cord.
For pluggable equipment, the socket-outlet shall be installed near the equipment and shall
be easily accessible.
Due to safety concerns, if the VESA mounting kit is purchased separately please make sure
the mounting kit is UL-Listed, and replaceable only by service personnel.

4
AVERTISSEMENTS :
Ce moniteur doit être utilisé uniquement avec les sources d’alimentation adéquates
indiquées sur l’étiquette située au dos du moniteur. Si vous n’êtes pas sûr de l’alimentation
dans votre résidence, appelez votre vendeur local ou la compagnie d’électricité.
N’essayez pas de réparer vous-même le moniteur car il ne contient pas de pièces réparables
par l’utilisateur. Le moniteur doit être réparé uniquement par un technicien qualifié.
Ne retirez pas le boîtier du moniteur. Il contient des pièces comportant un voltage élevé, qui
pourraient provoquer des électrocutions, même quand le cordon d’alimentation est
débranché.
Arrêtez d’utiliser le moniteur si le boîtier est endommagé. Faites-le vérifier par un technicien
qualifié.
Placez votre moniteur uniquement dans un environnement propre et sec. Débranchez
immédiatement le moniteur s’il était mouillé et faites appel à votre réparateur.
Débranchez toujours le moniteur avant de le nettoyer. Nettoyez le boîtier avec un chiffon
propre et sec. Appliquez un nettoyant sans ammoniaque sur le chiffon, mais pas
directement sur le verre de l’écran.
Maintenez le moniteur éloigné des objets magnétiques, moteurs, postes de TV, et
transformateurs.
Ne placez pas d'objets lourds sur le câble ou le cordon d'alimentation.
Pour les ÉQUIPEMENTS BRANCHÉS PAR CÂBLE, la prise de courant doit être installée près de
l’équipement et doit être facilement accessible.
Pour des raisons de sécurité, si vous achetez séparément le kit de fixation VESA, assurez-vous
que celui-ci est certifié UL, et qu’il peut être remplacé uniquement par un te

5
First Setup
Congratulations on your purchase of this high performance TFT LCD monitor.
This TFT LCD Monitor comes with the following accessories :
LCD Monitor User's Guide
Power Cable Base
VGA Cable (15 pin) Audio Cable

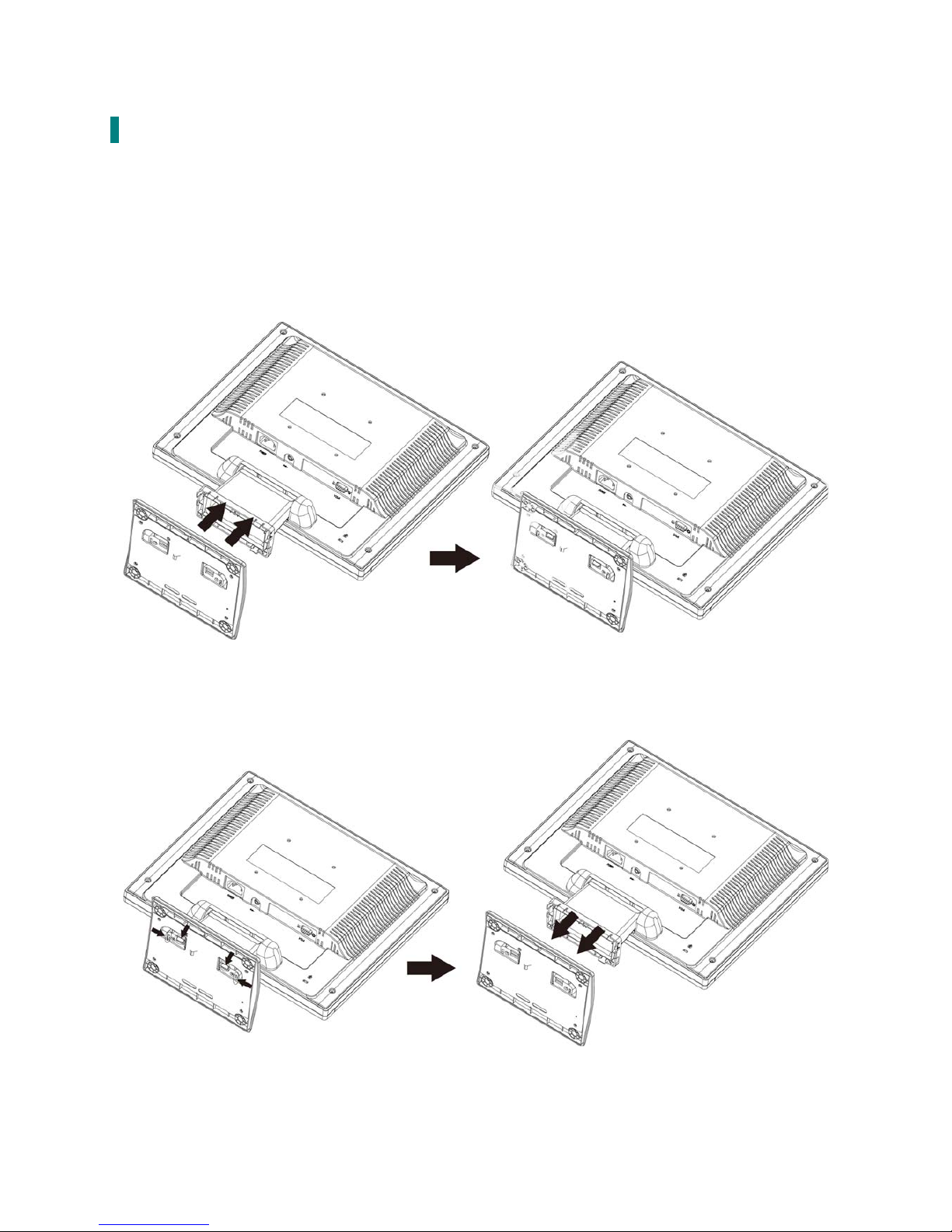

Install the stand base
1. Place the monitor face down on a soft cloth or cushion on a table.
2. Install the stand base to the monitor.
Disconnecting the Stand Base
1. Place the monitor face down on a soft cloth or cushion on a table.
2. Press the 4 tenons inwardly and pull the stand base to remove.

6
Front View of the Product
①②③④⑤⑥
①OSD Turn On/ Off
②Volume Adjust/ Scroll Down/ Adjust Decrease
③Preset Mode/ Scroll UP/ Adjust Increase
④Auto adjust/ Confirm Selection
⑤Power On/ Off
⑥LED Indicator

7
Rear View of the Product
①②③
①Power Input
②Audio Input
③VGA Input (D-Sub 15 pin)

8

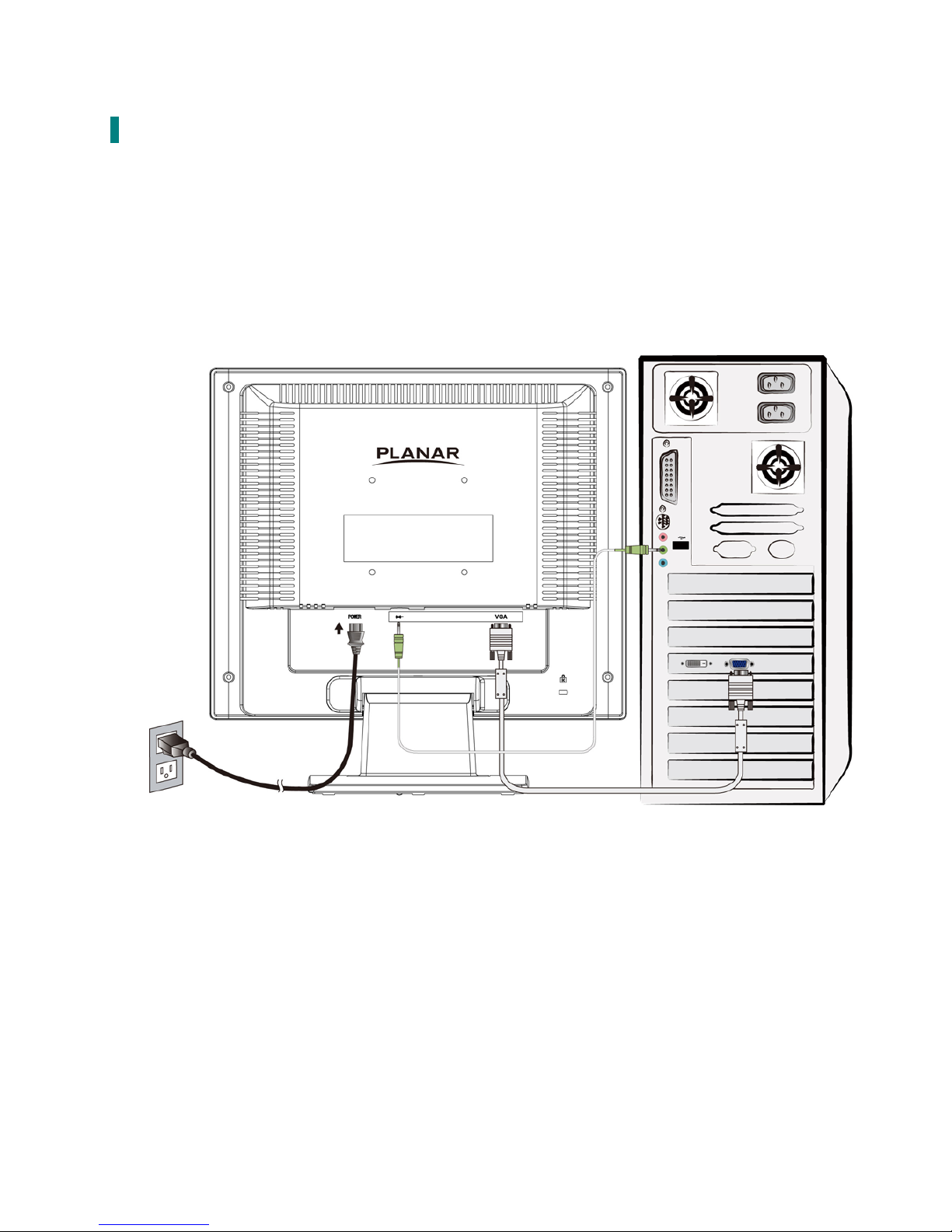

Quick Installation
1. Connect either VGA Video Source from the monitor to the computer. Make sure both
monitor and computer are powered OFF.
2. Connect the audio cable from audio output of computer to the audio input of the monitor.
3. Connect the power cord to a properly grounded AC outlet, then to the monitor.
4. Power-ON computer and then POWER-ON the monitor.
Set the timing mode on your computer. Recommended resolution and refresh rate is
1024X768 @ 60 Hz.
Example:
Power cable VGA cable
Audio cable
PC
