Planika L-Fire User manual

Copyright Planika Sp. z o.o. www.planikafires.com i1369#12 P10263 19
L-Fire
EN INSTALLATION MANUAL .......................................................................................................................................2
DE MONTAGEANLEITUNG .........................................................................................................................................3
ES MANUAL DE MONTAJE......................................................................................................................................... 3
FR NOTICE DE MONTAGE..........................................................................................................................................4
IT ISTRUZIONI DI MONTAGGIO ................................................................................................................................4
PL INSTRUKCJA MONTAŻU........................................................................................................................................5
RU ИНСТРУКЦИЯ ПО МОНТАЖУ ..............................................................................................................................5
EN INSTRUCTION MANUAL .....................................................................................................................................14
DE BEDIENUNGSANLEITUNG ..................................................................................................................................16
ES MANUAL DE USUARIO........................................................................................................................................ 18
FR NOTICE D’UTILISATION ......................................................................................................................................20
IT MANUALE D’USO .................................................................................................................................................22
PL INSTRUKCJA OBSŁUGI ......................................................................................................................................24
RU ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ .................................................................................................................26

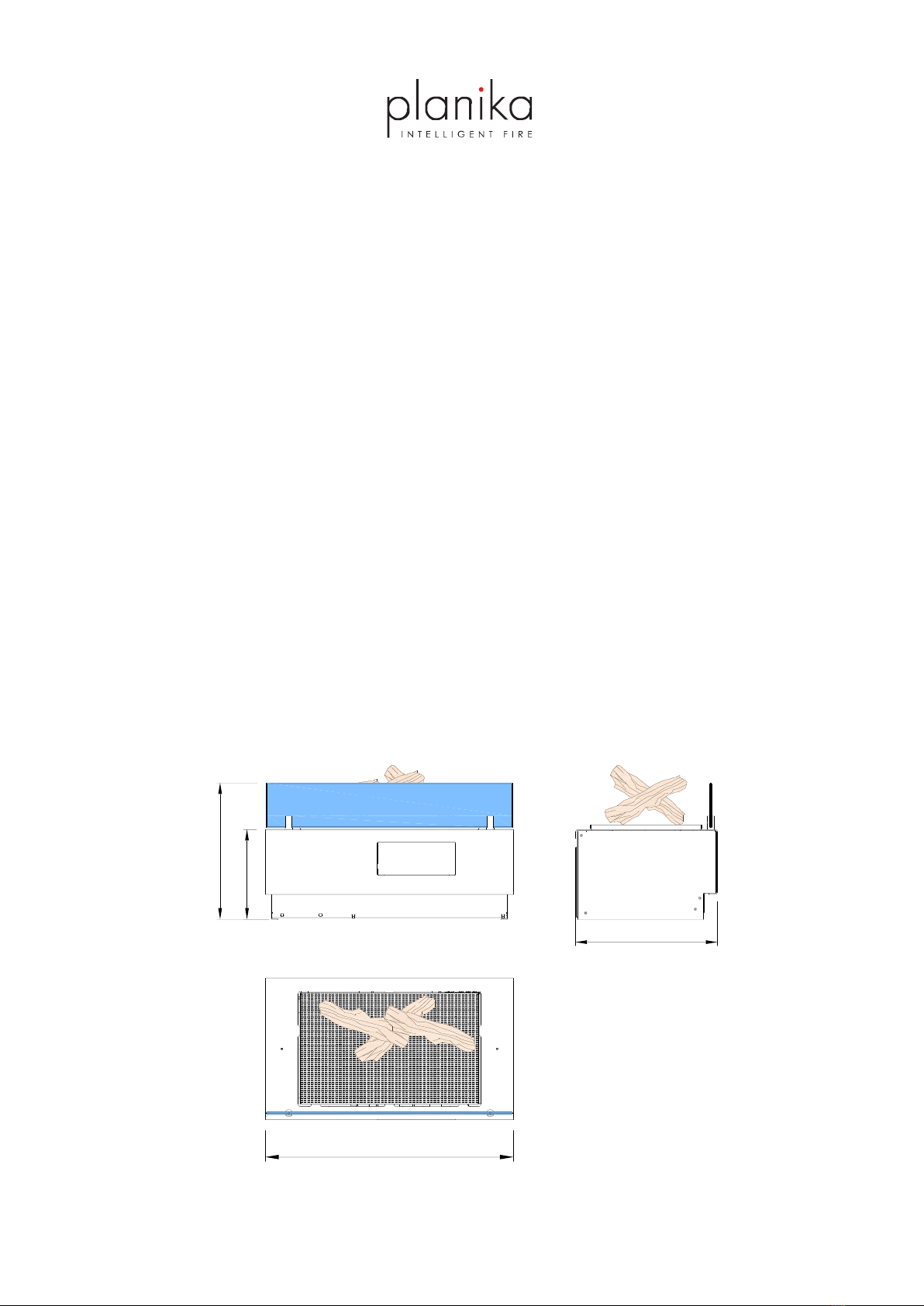

316
305
201
554

2
The product is a decorative device creating real fire.
Read the included documentation prior to installing and operating the device.
Consult the local regulations for fireplaces.
1. For indoor use and in housing only. Min. temperature of use is 10°C.
2. Room air exchange rate –min. 1/h.
3. Room cubature for one device –min. 44 m3.
4. Do not use the device in humid and drafty spaces.
5. Do not cover top ventilation openings of the device.

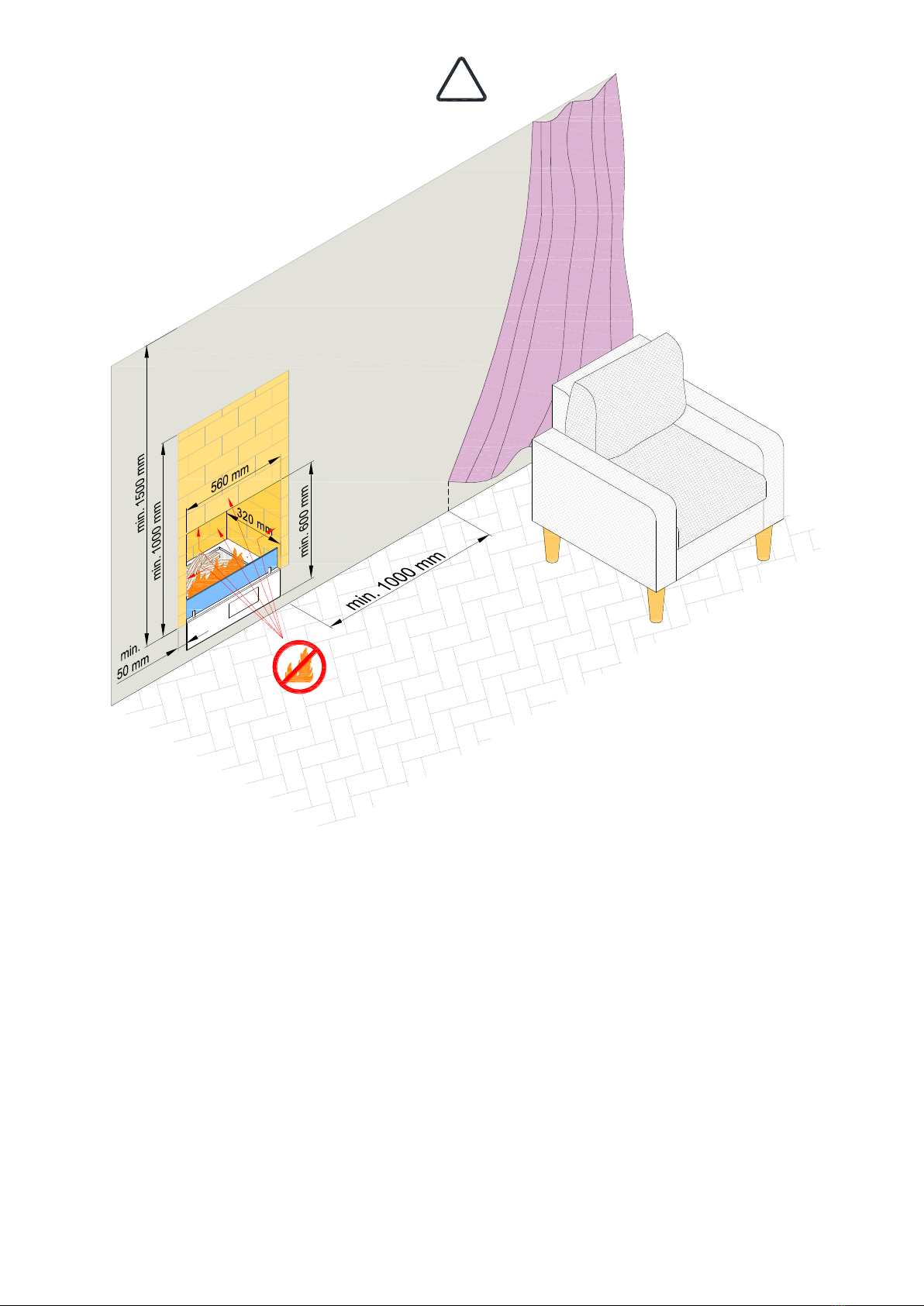

6. No heat-sensitive and flammable objects can be placed within a 1 meter radius from and directly above the device.
7. Do not place any objects on the top of the device.
8. There must be a CO2or dry powder fire extinguisher nearby the device.
9. For service purposes, the surrounding must allow for easy removal of the device.
10. Keep children, animals and unauthorized persons away from the device.
11. Keep the packaging and manuals for future use.
12. Do not turn on the device in case of fuel spill.
13. Do not interfere in the fuel filler when the device is operating.
14. Do not interfere in the device construction.
15. Do not touch the filament and other hot elements.
16. Do not transport the device if fueled.
17. Do not leave an operating device unattended

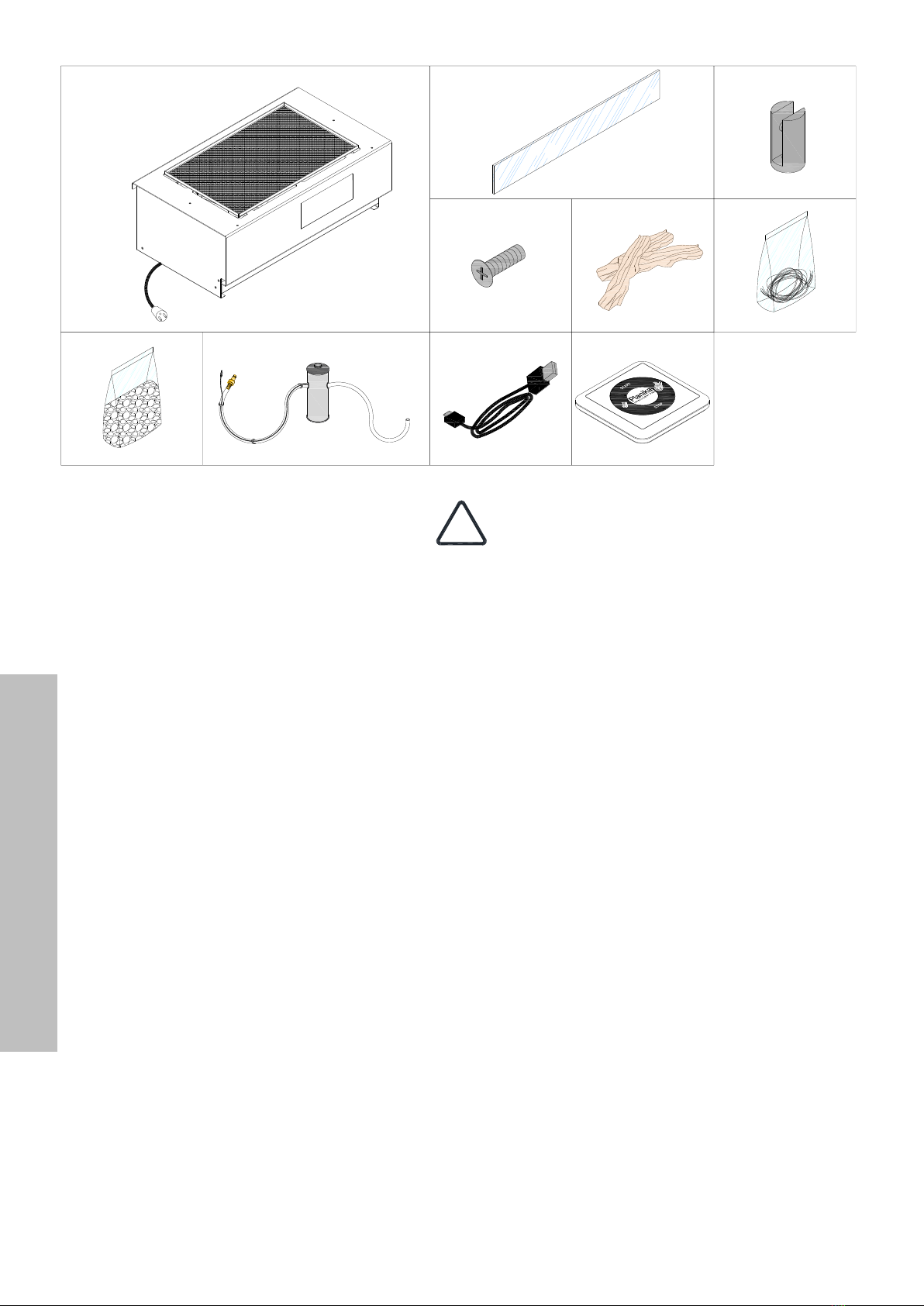

B
I
D F
GJH
A
optional
C
E
ENGLISH
!
ENGLISH

3
Es ist ein Dekorationsprodukt und es brennt mit echtem Feuer.
Vor der Montage und vor der Inbetriebnahme des Kamins lesen Sie bitte die beigelegte Dokumentation.
Machen Sie sich mit den lokalen Vorschriften bezüglich der Kamine vertraut.
1. Der Kamin nur für den Einbau im Innenraum bestimmt. Erforderliche Raumtemperatur min. 10°C.
2. Die Mindestkubatur für einen Kamin - min. 44 m3.
3. Luftwechselrate - min. 1/h.
4. Nicht in Bereichen verwenden, in denen Feuchtigkeit und Zugluft vorkommen können.
5. Die Lüftungsschlitze nicht zudecken.
6. Im Umkreis von einem Meter und direkt über dem Kamin sollten keine brennbare und hitzeempfindliche
Gegenstände platziert werden.
7. Keine Gegenstände auf dem Kamin platzieren.
8. In der Nähe des Kamins muss sich ein Feuerlöscher (CO2 oder Pulverfeuerlöscher) befinden.
9. Die Montage des Kamins muss eine problemlose Herausnahme zu Wartungszwecken ermöglichen.
10. Den Kamin an einem für Kinder, Unbefugte und Tiere unzugänglichen Ort installieren.
11. Verpackung und Gebrauchsanweisung aufbewahren.
12. Im Falle des Brennstoffauslaufs, das Gerät nicht einschalten
13. Falls der Kamin im Betrieb ist, die Einfüllöffnung nicht berühren
14. In die Konstruktion des Gerätes nicht eingreifen
15. Das Glühelement und andere warmen Elemente nicht berühren
16. Den, mit Brennstoff nachgefüllten Kamin nicht transportieren
17. Das Gerät im Betrieb nicht ohne Aufsicht lassen
El producto es un dispositivo decorativo que produce fuego real.
Familiarícese con la documentación adjunta antes de instalar e iniciar el dispositivo.
Familiarícese con las regulaciones locales sobre chimeneas.
1. Producto para uso interno y solamente encajado. Usar a una temperatura min. de 10°C
2. Volumen de la habitación para un producto - mín. 44 m3.
3. Intercambio de aire en la habitación - mín. 1 / h.
4. No lo use en lugares con corrientes de aire o humedad.
5. No cubra las ranuras de ventilación.
6. No poner elementos inflamables o sensibles a altas temperaturas dentro de un radio de 1 metro del dispositivo
y directamente sobre el dispositivo.
7. Está prohibido colocar objetos en el dispositivo.
8. Debe haber un extintor de incendios (CO2) o un extintor de polvo cerca.
9. La instalación del dispositivo debe permitir una extracción fácil para el mantenimiento.
10. El dispositivo debe estar protegido contra el acceso de niños, animales y personas no autorizadas.
11. Guarde el embalaje y las instrucciones.
12. No encienda el dispositivo si el combustible se derrama fuera del tanque.
13. No toque el llenador de combustible cuando el dispositivo esté funcionando.
14. No modifique la construcción del dispositivo.
15. No toque el filamento o las partes calientes.
16. No transporte el dispositivo con combustible.
17. No deje el dispositivo funcionando sin supervisión
!
DEUTSHC
ESPAÑOL
!

4
Le produit est un dispositif décoratif qui produit un feu réel.
Familiarisez-vous avec la documentation ci-jointe avant d'installer et de démarrer l'appareil.
Familiarisez-vous avec les réglementations locales concernant les cheminées.
1. Produit à usage interne et uniquement pour l’encastrement. Utiliser à une température min. de 10°C.
2. Volume de la pièce pour un produit - min. 44 m3.
3. Échange d'air dans la chambre - min. 1/h.
4. Ne pas utiliser dans des endroits humides ou avec des courants d'air.
5. Ne couvrez pas les fentes de ventilation.
6. Ne pas avoir d'objets inflammables ou sensibles aux températures élevées dans un rayon de 1 mètre de l'appareil
ou directement sur l’appareil
7. Il est interdit de placer des objets sur l'appareil.
8. Il doit y avoir un extincteur (CO2) ou un extincteur à poudre à proximité.
9. L'installation de l'appareil doit permettre un retrait facile pour l'entretien.
10. L'appareil doit être protégé contre l'accès des enfants, des animaux et des personnes non autorisées.
11. Conservez l'emballage et les instructions.
12. Ne démarrez pas l'appareil en cas de débordement
13. Ne touchez pas le lieu de remplissage de carburant lorsque l'appareil est en marche.
14. Ne modifiez pas la construction de l'appareil.
15. Ne touchez pas le filament ou les parties chaudes.
16. Ne transportez pas l'appareil avec du carburant.
17. Ne laissez pas l'appareil fonctionner sans surveillance
Prodotto è un dispositivo decorativo che produce un vero fuoco.
Familiarizzare con il manuale allegato prima di installare e avviare il dispositivo.
Familiarizzare con le normative locali relative ai camini.
1. Dispositivo solo per uso interno e nella struttura ad incasso. Utilizzare a una temperatura min. di 10°C.
2. Cubatura minima della stanza per il dispositivo –44 m3.
3. Ricambio d'aria nella stanza - min. 1/h.
4. Non usare in luoghi umidi e soggetti a correnti d'aria.
5. Non coprire le fessure di ventilazione.
6. Non posizionare gli oggetti infiammabili o sensibili ad alte temperature entro un raggio di 1 metro e direttamente
al di sopra del dispositivo.
7. È vietato posizionare oggetti sul dispositivo.
8. Nelle vicinanze del dispositivo, posizionare l’estintore (CO2) o un estintore a polvere.
9. L'installazione del dispositivo deve consentire una facile rimozione per un eventuale manutenzione.
10. Il dispositivo deve essere protetto dall'accesso di bambini, animali e persone non autorizzate.
11. Conservare la confezione originale e le istruzioni d’uso.
12. Non avviare il dispositivo nel caso di fuoriuscita di carburante dal serbatoio.
13. Non operare nei pressi di bocchettone di riempimento quando il dispositivo è in funzione.
14. Non interferire nella costruzione del dispositivo.
15. Non toccare la resistenza o le parti calde del dispositivo.
16. Non trasportare il dispositivo con carburante.
17. Non lasciare incustodito il dispositivo.
FRANÇAIS
!
ITALIANO
LIANO
!

5
Produkt jest urządzeniem dekoracyjnym wytwarzającym prawdziwy ogień.
Zapoznaj się z załączoną dokumentacją przed montażem i uruchomieniem urządzenia.
Zapoznaj się z lokalnymi przepisami dotyczącymi kominków
1. Urządzenie wyłącznie do użytku wewnętrznego i w zabudowie. Używać w temperaturze min. 10C.
2. Kubatura pomieszczenia dla jednego urządzania - min. 44 m3.
3. Wymiana powietrza w pomieszczeniu - min. 1/h.
4. Nie używać w miejscach występowania wilgoci i przeciągów powietrza.
5. Nie zakrywać otworów wentylacyjnych urządzenia.
6. W promieniu 1 metra od oraz bezpośrednio nad urządzeniem nie mogą znajdować się przedmioty łatwopalne
i wrażliwe na działanie wysokich temperatur.
7. Zabrania się umieszczania jakichkolwiek przedmiotów na urządzeniu.
8. W pobliżu urządzenia musi znajdować się sprawna gaśnica śniegowa (CO2) lub proszkowa.
9. Montaż urządzenia musi umożliwiać bezproblemowe wyjęcie go w celu serwisowania.
10. Urządzenie należy zabezpieczyć przed dostępem dzieci, zwierząt oraz osób niepowołanych.
11. Należy zachować opakowanie oraz instrukcje.
12. Nie uruchamiaj urządzenia w przypadku rozlania paliwa poza zbiornik.
13. Nie operuj przy wlewie paliwa, gdy urządzenie jest uruchomione.
14. Nie ingeruj w konstrukcję urządzenia.
15. Nie dotykaj żarnika oraz rozgrzanych elementów.
16. Nie transportuj urządzenia z paliwem.
17. Nie pozostawiaj uruchomionego urządzenia bez nadzoru.
Продукт является декоративным изделием, производящим настоящий огонь. Ознакомьтесь с
приложенной документацией перед монтажом и запуском устройства. Ознакомьтесь с местными
правилами, касающимися каминов
1. Устройство предназначено только для использования внутри помещений и после установки. Используйте
в температуре 10°C.
2. Минимальная кубатура помещения для одного устройства составляет 44 м3
3. Обмен воздуха в помещении – мин. раз в час.
4. Не разрешается устанавливать устройство в непосредственной близости к источникам влаги, а также
впомещениях со сквозняком.
5. Не закрывать вентиляционных щелей на устройстве.
6. Любые легковоспламеняющиеся и чувствительные на влияние высокой температуры предметы должны находиться
за пределами изделия в радиусе мин. 1 м. Одновременно их нельзя устанавливать непосредственно над камином.
7. Запрещается размещать на устройстве любые предметы.
8. Рядом с устройством должен находиться надежный углекислотный (CO2) или порошковый огнетушитель.
9. Устройство должно быть установлено таким образом, чтобы его легко можно было извлечь для сервиса.
10. Устройство должно быть защищено от детей, животных и посторонних лиц.
11. Необходимо сохранить оригинальную упаковку устройства, а также настоящую инструкцию.
12. Не включать устройства в случае утечки топлива из бака.
13. Не заправлять камин топливом, когда устройство работает.
14. Не вмешиваться в конструкцию устройства.
15. Не трогать нити накаливания и горячих элементов.
16. Нельзя перемещать устройство, наполненное топливом.
17. Не оставлять запущенного устройства без присмотр
POLSKI
!
РУССКИЙ
!

6
DE Das Gehäuse aus nicht brennbaren Materialien angefertigt, von allen brennbaren Elementen der Konstruktion isoliert.
ES El encajamiento debe ser de materiales no combustibles, aislado de todos los elementos inflamables de la estructura.
Los conexiones y aglutinantes deben ser resistentes a altas temperaturas.
FR L’encastrement doit être de matériaux incombustibles, isolé de tous les éléments inflammables de la construction.
Les raccordement et liants doivent être résistants aux hautes températures.
IT La struttura ad incasso deve essere fatta di materiali non combustibili, isolati da tutti gli elementi infiammabili della struttura.
Collegamenti e leganti devo essere resistenti alle alte temperature.
PL Zabudowa wykonana z materiałów niepalnych, odizolowana od wszelkich palnych elementów konstrukcji. Łączenia i spoiwa
odporne na działanie wysokich temperatur.
RU Конструкция, в которой установлен камин должна быть изготовлена из невоспламеняющихся материалов, и она
должна быть изолированной от любых воспламеняющихся элементов. В качестве соединений, адгезивных веществ
используйте термостойкие продукты.
!

7
1
2
+/- 2mm
230 V, 50 Hz,
PE
E

8
3
4

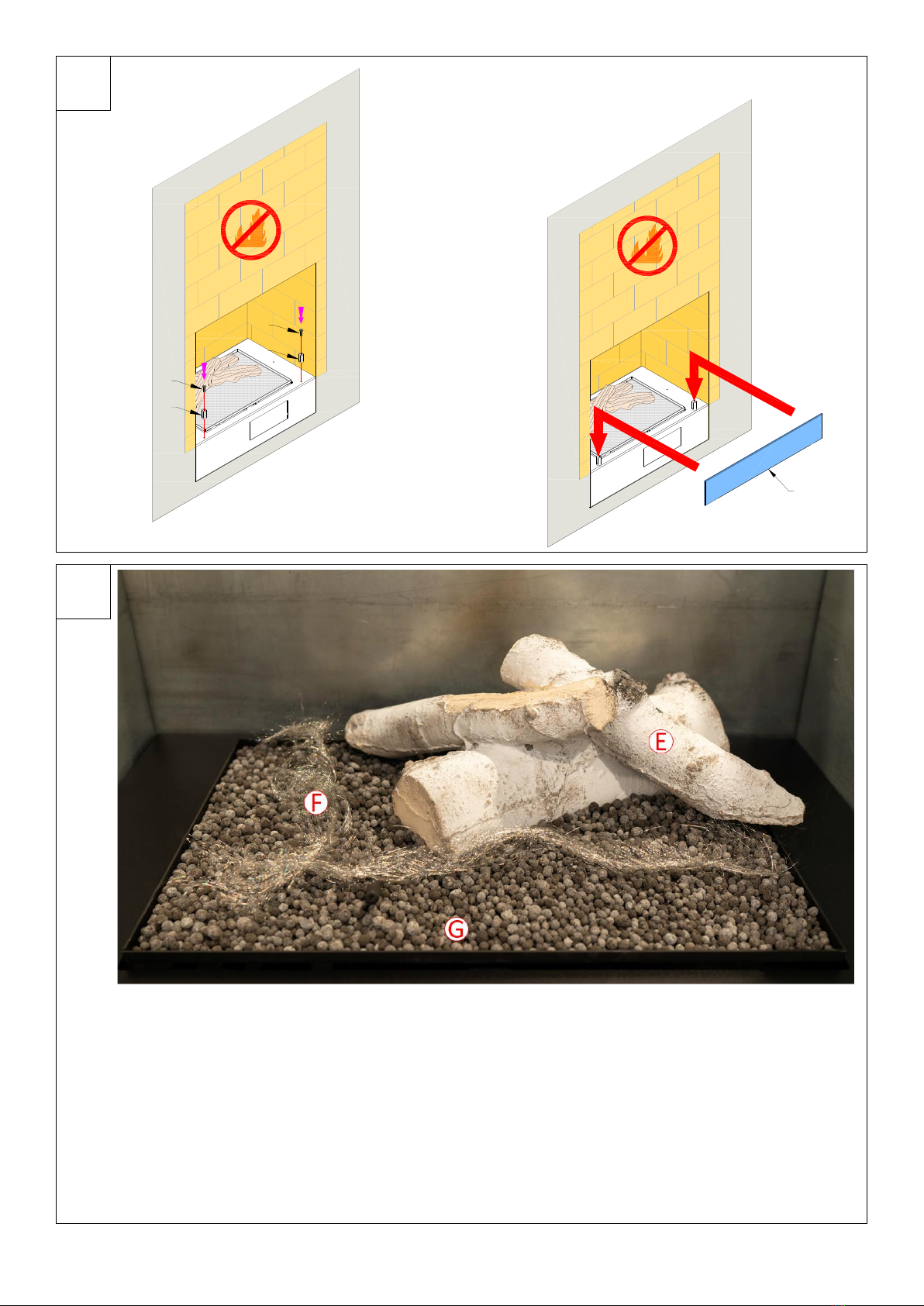

EN Distribute the granules (G) evenly. Stretch the wires (D) and place them in the flame line.
DE Das Dekogranulat (G) gleichmäßig verteilen. Das Glühmaterial (F) ausleiern und auf der Feuerlinie hinlegen.
FR Répartir les granulés (G) uniformément. Etendre et placer les fibres (F) dans toute la ligne de flamme..
ES Extienda los gránulos (G) de manera uniforme. Desplegue y coloque las fibras (F) en la línea del fuego..
IT Distribuire uniformemente i granuli (G). Allungare le fibre (F) e posizionarle sulla linea di fiamma.
PL Rozłóż granulat (G) równomiernie. Włókna (F) rozciągnij i umieść w linii płomienia.
RU Разместить гранулированные камни (G) равномерно. Растянуть тлеющую проволоку (F) параллельно линии огня.
C
D
C
D
B

9

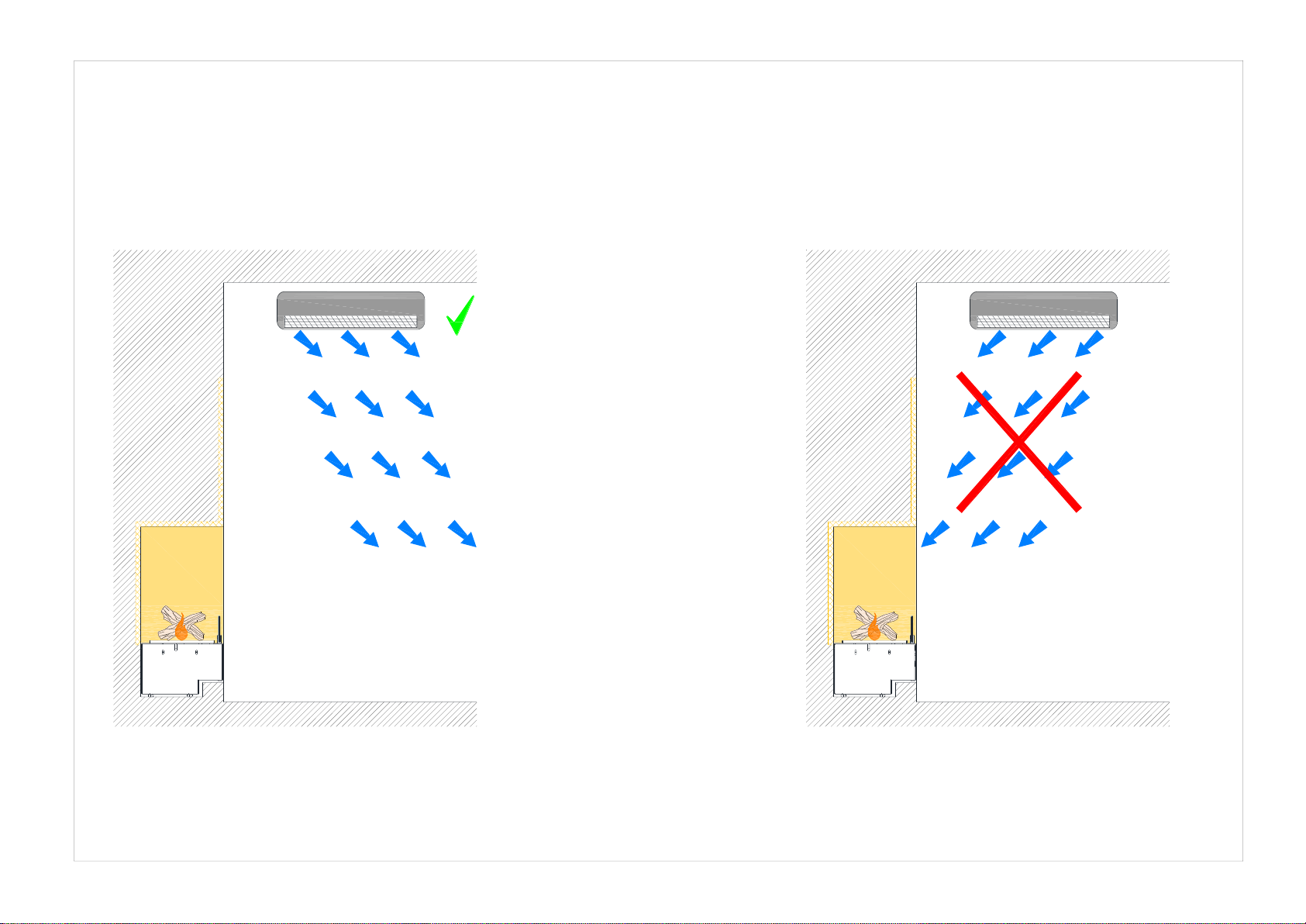

EN HOT AIR
DE HEIßLUFT
FR AIR CHAUD
ES AIRE CALIENTE
IT AREA CALDA
PL C IE P ŁE P OWIE T R ZE
RU ГОРЯЧИЙ ВОЗДУХ
EN COLD AIR
DE KALTLUFT
FR AIR FROID
ES AIRE FRIO
IT AREA FREDDA
PL C HŁODNE P OWIE T R ZE
RU ХОЛОДНЫЙ ВОЗДУХ
EN NON-FLAMMABLE MATERIAL
DE NICHT BRENNBARE MATERIALIEN
FR MATÉRIAU NON INFLAMMABLE
ES MATERIAL NO INFLAMABLE
IT MATERIALE NON INFIAMMABILE
PL MATE R IAŁ NIE P ALNY
RU НЕВОСПЛАМЕНЯЮЩИЙСЯ МАТЕРИАЛ
EN Selected installation options / DE Montagemöglichkeiten / FR Options de montage sélectionnées / ES Opciones de montaje seleccionadas /
IT Selezionate opzioni di montaggio / PL Wybrane możliwości montażu / RU Варианты размещения

10
TV
min.
100 mm
min. 800 mm
min. 900 mm
min.
150 cm2
min.
O150
mm
min.
150 cm2
min.
O150
mm min.
100 mm
min. 500 mm
min.
150 cm2
min.
O150
mm
min. 500 mm
min.
100 mm
min. 800 mm
min.
100 mm

11
AC

EN DE ES FR
1. Filament
2. Burner
3. Logs
4. Control panel
5. Device surface
6. Fuel filler
7. Fuel pump (a,b,c)
1. Glühelement
2.Feuerungsleiste
3.Holzscheit
4.Bedienpanel
5.Feuerungsrost
6.Brennstofftanköffnung
7.Brennstoffpumpe (a,b,c)
1. Filamento
2. Hogar
3. Leńas
4. Panel de control
5. Rejilla
6. Llenado de combustible
7. Bomba (a,b,c)
1. Filament
2. Foyer
3. Bűches
4. Panneau de commande
5. Brûleur
6. Remplissage
7. Pompe (a,b,c)
IT PL RU
1. Resistenza
2. Focolare
3. Ceppi
4. Pannello di controllo
5. Bruciatore
6. Bocchettone di riempimento
7. Pompa di rifornimento (a,b,c)
1. Żarnik
2. Palenisko
3. Polana
4. Panel sterowania
5. Ruszt
6. Wlew paliwa
7. Pompa paliwa (a,b,c)
1. Нить накаливания
2. Желоб пламени
3. Поленья
4. Панель управления
5. Верхняя плита
6. Отверстие для наполнения топливом
7. топливный насос (a,b,c)
6
1
2
7
5
3
4
ac

EN DE ES FR
1. ECO mode
2. Flame ignition / flame extinguishing
3. Service socket
4. Control diodes
1. ECO Modus
2. Schaltet den Kamin ein / aus
3. Servicesteckdose
4. Kontroll-Dioden
1. Modo Eco
2. Encendido / extinción de fuego
3. Toma de servicio
4. Diodos de control
1. Mode ECO
2. Allumage / extinction de la flamme
3. Fente de service
4. Diodes de contrôle
IT PL RU
1. Modalità ECO
2. Accensione/Spegnimento della fiamma
3. Spina di servizio
4. LED di controllo
1. Tryb ECO
2. Odpalanie / wygaszanie płomienia
3. Gniazdo serwisowe
4. Diody kontrolne
1. Режим ECO
2. Запуск камина / гашение пламени
3. Сервисное гнездо
4. Сигнализационные диоды
EN Diodes OFF / DE Dioden ausgeschaltet / ES Diodos apagados / FR Diodes éteintes / IT LED spenti /
PL Diody wyłączone / RU Диоды не светятся
EN Diodes ON / DE Dioden eingeschaltet / ES Diodos encendidos / FR Diodes allumées / IT LED accesi /
PL Diody włączone / RU Диоды светятся
EN Blinking diodes / DE Blinkende Dioden / ES Diodos parpadeantes / FR Diodes clignotante / IT LED lampeggianti /
PL Diody migające / RU Диоды мигают
1
3
2
4

14
III
ab
III
c
IV
FUEL
VI
c
V
REFUELLING

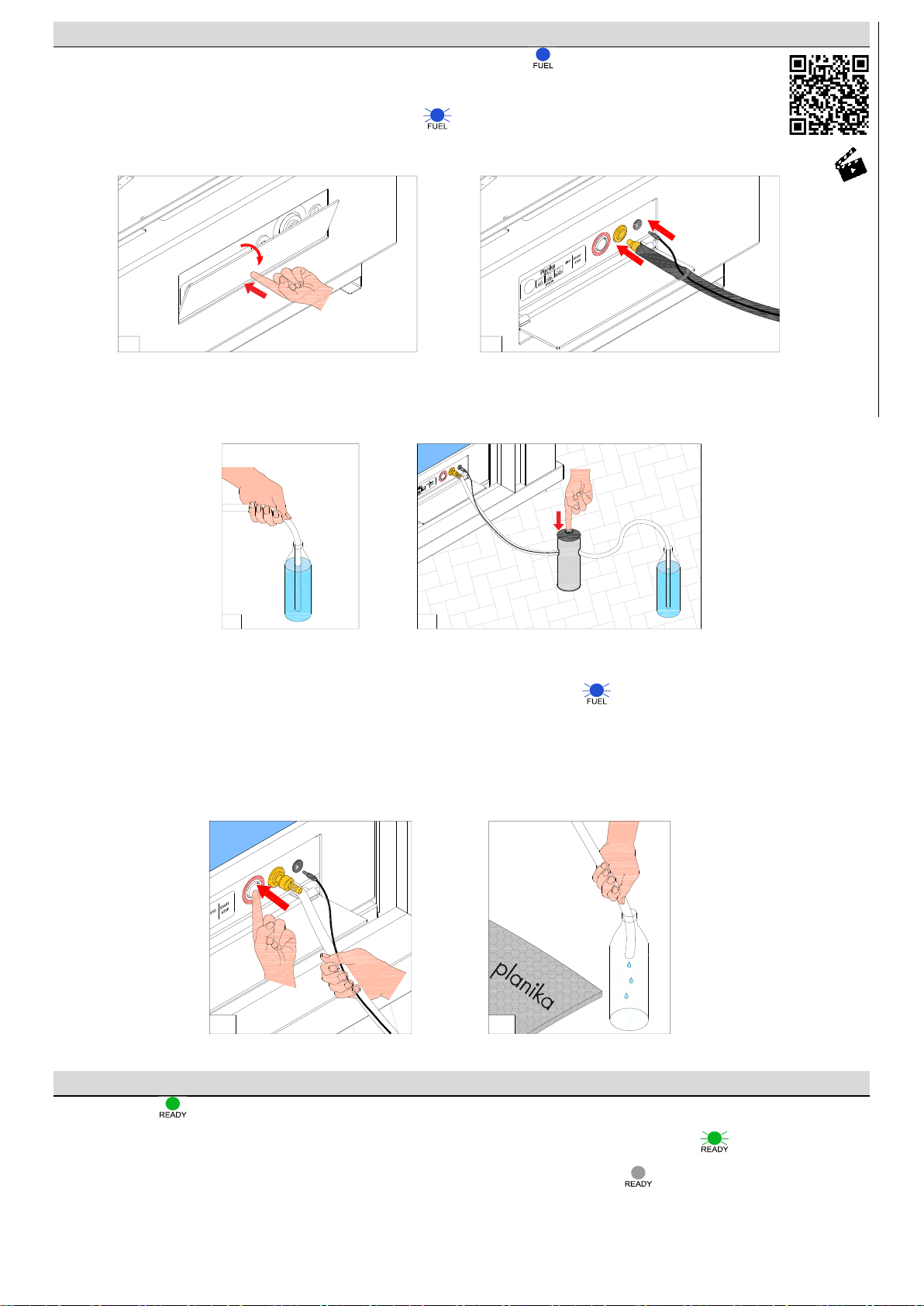

1. Open the control panel (I). If the tank is empty ( ) or you want to fill the fuel, open the fuel inlet (II),
firmly connect the pump hose ‘a’ (click!) and power cable ‘b’ (III) ( ). ATTENTION! Do not refuel
when the flame is ignited!
2. Place the fuel container stably on the floor and insert the pump hose ‘c’ (IV). Press and hold the button
on the pump to start refuelling (V).
Once the fuel container has been emptied, replace it with a full one and start the pump again (see point 2).
The pump will stop when the tank is full (sound + ).
3. Disconnect the power cable ‘b’. To disconnect the pump, hold the end of the hose ‘a’ and firmly press the plate in the
place marked with a sticker (VI). Close the fuel inlet.
4. Shake the remaining fuel from the hose ‘c’ to the container and place the pump in the bag (VII).
FLAME IGNITION
The green diode indicates that the device is ready to ignite the flame.
Press and hold START for 3 seconds. Flame ignition will take 2-10 minutes ( ). The smell of ethanol vapours can be
present during the ignition. The diode READY off ( ) indicates that the flame has been ignited and the device
reached the working temperature.
ENGLISH

15
FLAME HEIGHT REGULATION
When the flame is ignited, press ECO to lower the flame (two sound signals). Press ECO again to increase the flame
height (one sound signal).
ATTENTION! In case the device temperature is too high, the flame will be automatically lowered (ECO) and the height
regulation blocked. If the temperature keeps increasing, the device will be turned off.
FLAME EXTINGUISHING
Press STOP to extinguish the flame (sound signal + ).
You can ignite the flame again when the device is cooled –the green diode READY ( ).
FAST START
The FAST START offers faster flame ignition (when the device is ready ( ), the power consumption is 60 W higher).
The function is enabled by default.
To disable FAST START, press and hold ECO on the control panel for 10 seconds (four sound signals). To enable the
function, press and hold ECO on the control panel for 10 seconds (two sound signals).

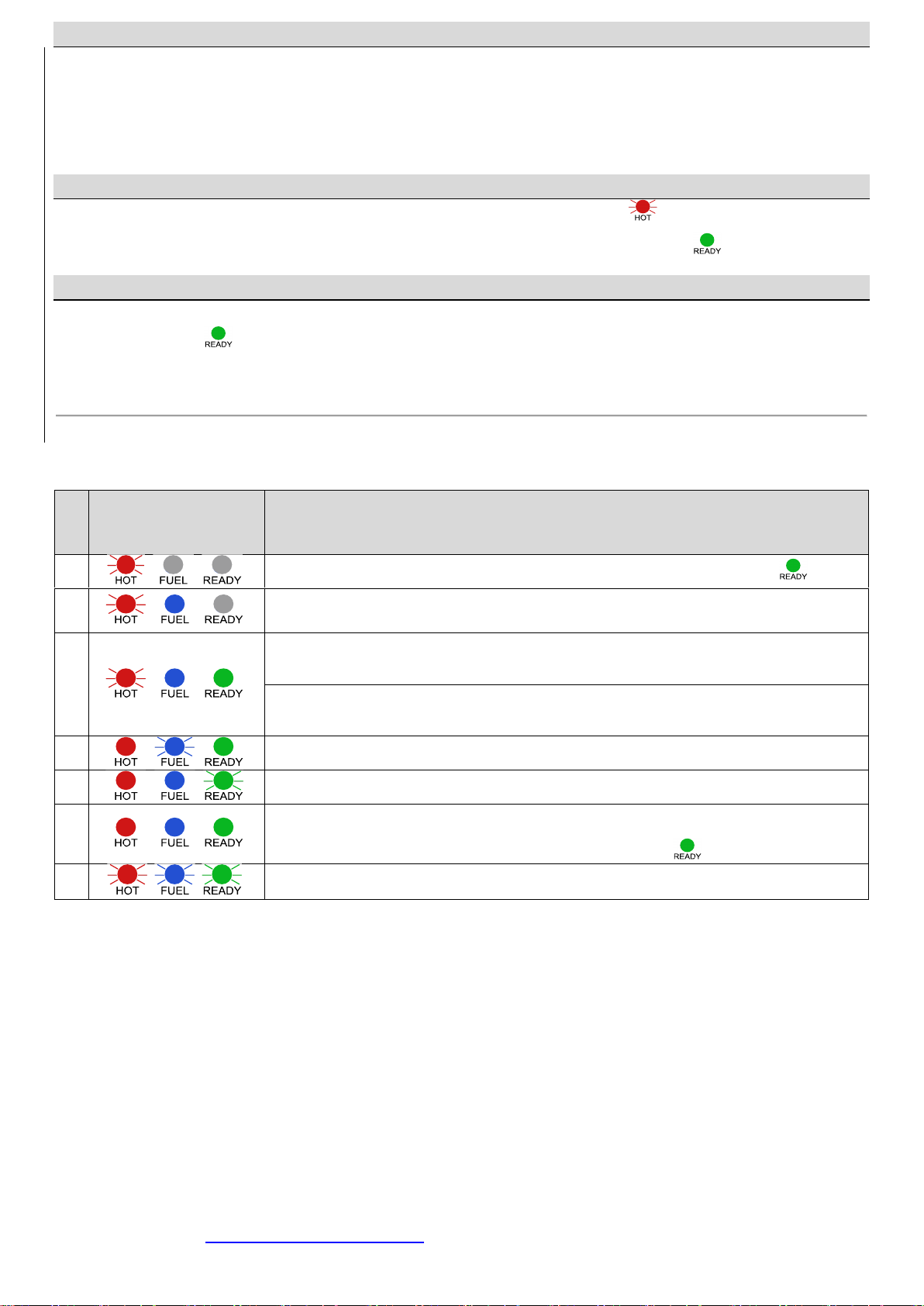

ERRORS
Some alarms are accompanied by a sound signal. Press START/STOP to mute.
Lp.
DIODES
SOLUTION
(contact the Service Department if the solution does not eliminate the error)
1.
The device is being cooled. Wait for the green diode .
2.
The device run out of fuel while operating. The device is being cooled.
Wait for the red diode to turn off. Refill the tank.
3.
An internal fuel spill occurred. Disconnect the pump. Wipe the visible liquid and wait
for min. 1 hour. Press and hold ECO on the control panel for 10 seconds. If the error is
not eliminated, wait for min. 24 hours.
If the error occurred during flame ignition, it means that the ignition time
has been exceeded. Press and hold ECO on the control panel for 10 seconds.
4.
Device error. Press and hold ECO on the control panel for 10 seconds.
5.
Tank overfilled. Contact the Service Department.
6.
Room temperature too low (<10°C) or device error. Increase the room temperature.
Press and hold ECO on the control panel for 10 seconds. Wait for the green diode .
7.
Press and hold ECO on the control panel for 10 seconds.
FUEL
Use only fuels consisting of 95-96,6% ethanol by volume. FANOLA® is the recommended fuel. Do not use gel, thick
and viscous fuels or fuels of improper electric conductivity. The values must be compliant with those of FANOLA®.
Other fuels, such as dehydrated ethanol (i.e. consisting of more than 96,6% by volume ethanol) will cause a device error
and loss of the guarantee. Fuels consisting of 100% by volume ethanol will damage the device.
CLEANING –Clean with a damp cloth and delicate detergents, only when the device is turned off and cooled.
SERVICE - (keep the provided usb cable for servicing purposes) we are available on livechat at
www.planikafires.com/service
ENGLISH

16
VI
c
V
BRENNSTOFFNACHFÜLLEN
1. Öffnen Sie die Klappe des Bedienpanels (I). Ist der Brennstofftank leer ( ) und möchten Sie den
Brennstoff nachfüllen öffnen Sie die Einfüllklappe und (II), schließen Sie die Brennstoffpumpe ‘a’ (es
wird ein Klick-Geräusch zu hören!) und elektrische Leitung ‘b’ (III) ( ). ACHTUNG! Wenn die
Flamme brennt, den Brennstoff nicht nachfüllen!
2. Stellen Sie den Behälter mit dem Brennstoff stabil auf dem Boden (IV) Stecken Sie das steife Rohr in den Kanister
hinein, wovon der Brennstoff in den Tank des Gerätes hineingepumpt werden sol. Drücken Sie den Knopf auf der
Pumpe (V), um Brennstoffnachfüllen zu beginnen.
Falls der Kanister leer ist, können Sie den Tank auf einen neuen austauschen und die Pumpe wieder aktivieren. (Siehe Punkt. 2).
Wenn der Brannstofftank befüllt wird, wird die Pumpe deaktiviert (Signalton + ).
3. Trennen Sie die elektrische Leitung vom Gerät ‘b’. Ziehen Sie den Pumpenschlauch indem Sie die untere
Metallfläche stark eindrücken (markiert ‘a’ mit einem Aufkleber) (VI). Schließen Sie Einfüllklappe zu.
4. Schütteln Sie den restlichen Kraftstoff vom Pumpenschlauch ‘c’ in den Behälter und stecken Sie die Pumpe
in die Pumpenschutzhülle (VII).
FLAMMENZÜNDUNG
Die grüne Diode bedeutet, dass der Kamin betriebsbereit ist.
Drücken Sie START für 3 Sekunden. Die Flammenzündung dauert 2-10 Minuten ( ). In dieser Zeit kann der Geruch von
Kraftstoffdämpfen zu spüren sein a. Die ausgeschaltete Diode READY ( ) bedeutet, dass die Flamme gezündet wurde
und der Kamin die Betriebstemperatur erreicht hat.
III
ab
III
c
IV
FUEL
DEUTSCH

17
REGULIERUNG DER FLAMMENHÖHE
Wenn die Flamme brennt, drücken Sie ECO, um die Flammenhöhe zu verringern (zwei Signaltöne). Um die Flammenhöhe zu
vergrößern, drücken Sie noch mal ECO (ein Signalton).
ACHTUNG! Falls die Temperatur des Gerätes zu hoch ansteigt, wird die Flammenhöhe automatisch verringert (ECO), und
die Regulierung der Flammenhöhe wird nicht mehr möglich. Falls die Temperatur wieder ansteigen wird, wird der Kamin
automatisch ausgeschaltet.
FLAMMENAUSLÖSCHUNG
Um die Flamme auszulöschen, drücken Sie STOP (es werden ein Signalton zu hören + ).
Die erneute Inbetriebnahme ist erst nach Abkühlung des Kamins möglich.– grüne Diode READY ( ).
FAST START
Die Funktion FAST START ermöglicht schnelle Flammenzündung (Energieverbrauch im Standby-Modus
für Flammenzündung ( ) und ist um ca. 60 W höher). Diese Funktion ist fabrikmäßig eingeschaltet.
Um FAST START einzuschalten, drücken Sie ECO auf dem Bedienpanel für 10 Sekunden (vier Signaltöne). Um die Funktion
erneut einzuschalten drücken Sie ECO auf dem Bedienpanel in 10 Sekunden (zwei Signaltöne).

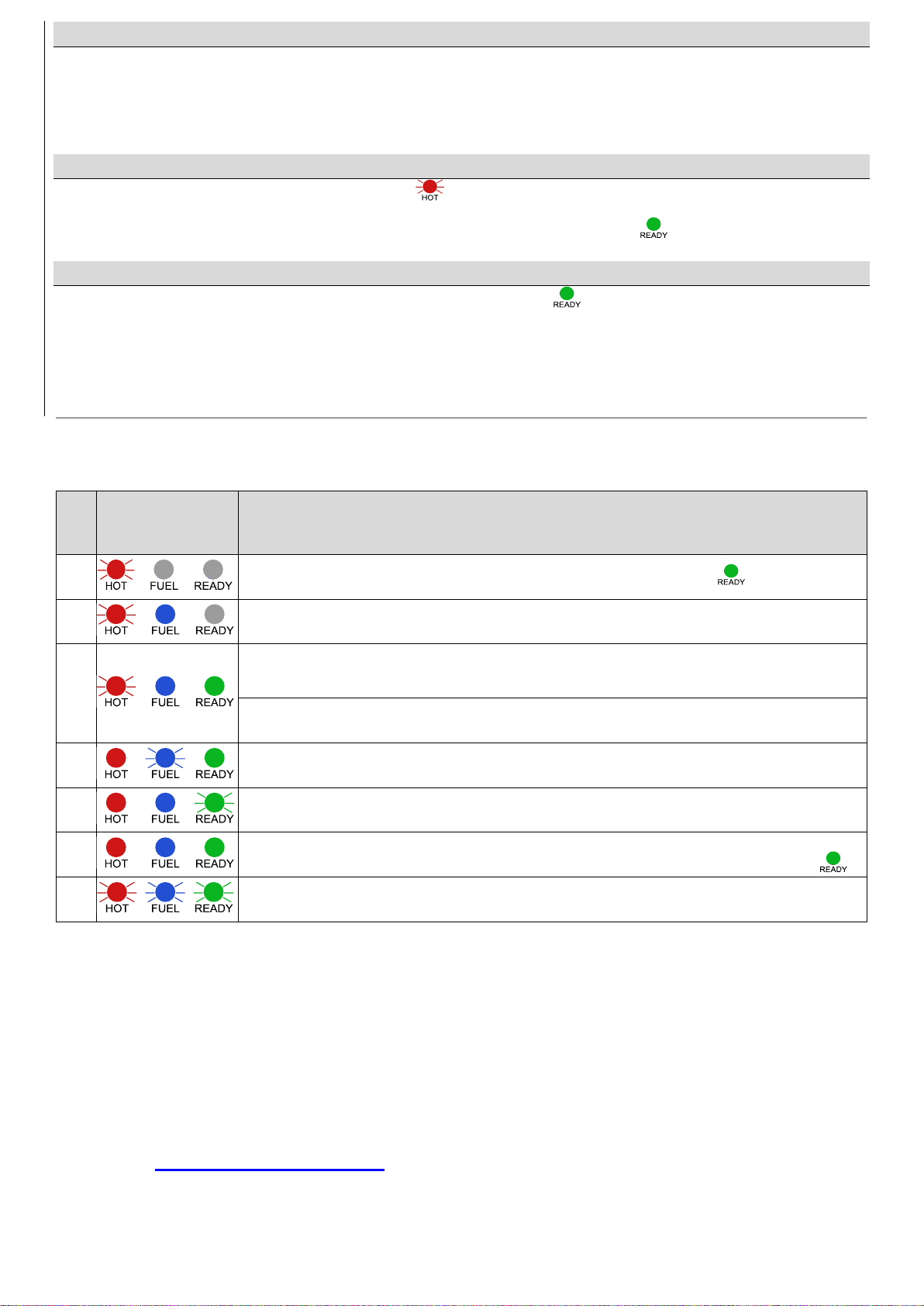

ALARMMELDUNGEN
Manche Fehler werden zusätzlich mit einem Signalton gemeldet. Um den Signalton leiser zu machen, drücken Sie START/STOP.
Nr
SIGNALMELDUNGEN
FEHLERBEHEBUNG
(Falls der Fehler nicht behoben wurde, setzen Sie sich mit dem Service in Verbindung)
1.
Der Kamin wird abgekühlt. Bitte warten bis die grüne Diode erscheint. .
2.
Der Brennstoffbehälter ist leer (wenn der Kamin im Betrieb ist). Das Gerät wird abgekühlt.
Bitte warten bis die rote Diode erlischt und den Brennstoff nachfüllen.
3.
Brennstoffauslauf. Bitte die Brennstoffpumpe vom Gerät trennen. Die Flüssigkeit wischen
und mind. 1 Stunde warten. Drücken Sie ECO auf dem Bedienpanel
für 10 Sekunden. Falls die Fehlermeldung nicht verschwinden, 24 Stunden warten.
Wenn die Fehlermeldung während Flammenzündung erscheint,
wurde die Wartezeit auf die Flamme überschritten.
Bitte ECO auf dem Bedienpanel für 10 Sekunden drücken.
4.
Gerätefehler. Bitte ECO auf dem Bedienpanel für 10 Sekunden drücken.
5.
Der Brennstofftank wurde überflutet. Bitte sich mit dem Service in Verbindung setzen.
6.
Die Temperatur im Raum ist zu niedrig (<10°C) oder Gerätefehler.
Bitte den Raum beheizen. Bitte ECO auf dem Bedienpanel für 10 Sekunden drücken.
Warten bis die grüne Diode erscheint .
7.
Bitte ECO auf dem Bedienpanel für 10 Sekunden drücken.
BRENNSTOFF
Für den ordnungsgemäßen Betrieb des Gerätes sollte der Ethanolbrennstoff mit Alkoholkonzentration von 95-96,6%
verwendet werden. Empfohlen wird FANOLA® von Planika. Bitte keine dickflüssige und klebrige Brennstoffe sowie keine mit
der ungeeigneten Leitfähigkeit verwenden. Die Nutzung anderer Brennstoffe z. B. des entwässerten Ethanols (mit
Alkoholkonzentration von mehr als 96,6%) kann Beschädigung des Kamins verursachen und zum Verlust der Garantie
führen. Die Verwendung eines Brennstoffes mit Alkoholkonzentration von 100% kann die Beschädigung des Kamins
verursachen.
REINIGUNG –Mit einem feuchten lappen und milden reinigungsmittel reinigen, nur wenn der kamin ausgeschaltet
und abgekühlt ist.
SERVICE –(für servicezwecke bewahren sie das mitgelieferte usb-kabel auf.) Sie können uns in einem live-chat
finden www.planikafires.com/service
DEUTSCH

18
VI
c
V
III
c
IV
FUEL
RELLENO DEL COMBUSTIBLE
1. Abra el panel de control (I). Si el tanque está vacío ( ) o si quieres recargar combustible, abre el
relleno (II), conecte la manguera de la bomba 'a' (¡escuchará un clic!) y el cable eléctrico ‘b’ (III)
( ). ¡ATENCIÓN! No cargar el combustible cuando el quemador esta encendido!
2. Coloque el recipiente de combustible constantemente sobre el suelo y coloque la manguera de la bomba 'c' (IV).
Mantenga presionado el botón de la bomba (V) para comenzar a verter.
La bomba se apagará cuando el tanque de combustible esté lleno (señal de sonido + ).
3. Desenchufe el cable de alimentación 'b'. Para desconectar la bomba, sostenga el extremo de la manguera 'a'
y presione firmemente la placa de relleno de combustible en el área etiquetada con la etiqueta (VI). Cierre la tapa
del depósito de combustible.
4. Agite el combustible residual de la manguera "c" en la botella y coloque la bomba en la cubierta (VII).
ENCENDIDO DE LA LLAMA
Diodo verde significa que el dispositivo está listo para encender la llama.
Presiona START por 3 segundos. Encender la llama tarda de 2 a 10 minutos ( ).Durante este tiempo, se puede
sentir el olor de los vapores de combustible. Diodo READY apagado ( )informa que la llama se ha encendido y que
el dispositivo ha alcanzado la temperatura de funcionamiento.
III
ab
ESPAÑOL

19
REGULACIÓN DE LA ALTURA DE LLAMA
Cuando se enciende la llama, presione el botón ECO para disminuir su altura (dos pitidos). Presione el botón ECO
nuevamente para aumentar la altura de la llama (solo un pitido).
ATENCIÓN! Si la temperatura del dispositivo es demasiado alta, la altura de la llama se reducirá automáticamente
(ECO) y se bloqueará la posibilidad de su regulación. Si la temperatura continúa aumentando, el dispositivo se apagará.
APAGAR LA LLAMA
Para apagar la llama, presione STOP (solo un pitido + ).
Reactivación de la llama solo es posible después de que el dispositivo se haya enfriado: el diodo verde READY ( ).
FAST START
La función de FAST START permite un encendido más rápido de la llama (consumo de energía en el modo de espera
para encender la llama ( )es aproximadamente 60 W más alto). La función está habilitada por defecto.
Para apagar FAST START, presione el botón ECO en panel de control durante 10 segundos (cuatro pitidos). Para
reactivar la función, presione el botón ECO en panel de control durante 10 segundos (dos pitidos).
MENSAJES DE ALARMA
Algunos mensajes van acompañados de una señal audible. Para silenciarlo, presione START / STOP.
Lp.
DIODOS DE
PANEL DE
CONTROL
PROCEDIMIENTO
(contacte al servicio si el procedimiento recomendado no elimina el error)
1.
El dispositivo está frío. Espere a que aparezca el diodo verde. .
2.
No hubo combustible durante la operación. El dispositivo está frío.
Espere a que el diodo rojo se apague. Repostar combustible
3.
El combustible se ha derramado en el dispositivo. Desconecte la bomba de combustible.
Limpie el líquido visible y espere min. 1 hora. Presione el botón ECO
en panel de control por 10 segundos.
Si el mensaje no ha desaparecido, espere min. 24 horas.
El mensaje que se muestra durante la activación de la llama significa
que se ha excedido el tiempo de espera de la llama.
Presione el botón ECO en panel de control por 10 segundos.
4.
.Error del dispositivo Presione el botón ECO en panel de control por 10 segundos.
5.
El tanque ha sido derramado. Contacta el servicio
6.
La temperatura ambiente es muy baja (<10 ° C) o el error del dispositivo.
Calienta la habitación. Presione el botón ECO en panel de control por 10 segundos.
Espere a que aparezca el diodo verde .
7.
Presione el botón ECO en panel de control por 10 segundos.
COMBUSTIBLE
Use solo combustible de etanol con una concentración de 95-96,6% de etanol contaminado. El combustible recomendado es
FANOLA®. No use combustibles de gel ni conductividad eléctrica densa, viscosa o inadecuada. Los valores del combustible
utilizado deben ser compatibles con los valores de combustible FANOLA®. El uso de otros combustibles, como el etanol
deshidratado (es decir, con una concentración superior al 96,6%), puede provocar un error del dispositivo y un accidente y
consecuentemente la pérdida de la garantía. El uso de combustible 100% dañará el dispositivo.
LIMPIEZA - Limpie con un paño húmedo y medidas suaves cuando el dispositivo se apaga y se enfría.
SERWIS –(mantenga el cable usb incluido para fines de servicio) estamos disponibles en livechat en
www.planikafires.com/service
ESPAÑOL

20
VI
c
V
RAVITAILLEMENT DU CARBURANT
1. Ouvrez le panneau de commande (I). Si le réservoir est vide ( ) ou vous voulez recharger du
carburant, ouvrez le remplissage (II), avec un certain mouvement, connectez le tuyau de pompe ‘a’
(vous entendrez un clic!) et le fil électrique 'b' (III) ( ).ATTENTION ! : Ne faites pas le plein lorsque
la flamme est allumée !
2. Placer bien le réservoir de carburant sur le sol et y placer le tuyau de la pompe ‘c’ (IV). Appuyez sur le bouton de la
pompe (V) et maintenez-le enfoncé pour commencer à verser.
Lorsque le réservoir de carburant est vide, remplacez-le par un plein et redémarrer la pompe (voir point 2).
La pompe s'éteint lorsque le réservoir de carburant est plein (signal sonore + )
3. Débranchez le cordon d'alimentation ‘b’. Pour retirer la pompe, tenez l'extrémité du flexible 'a' et appuyez fermement
sur la plaque de remplissage du carburant marquée d'un autocollant (VI). Fermez le volet du réservoir de carburant.
4. Secouez le reste du carburant du fil 'c' dans la bouteille et placez la pompe dans le couvercle (VII).
ALLUMAGE DE LA FLAMME
La diode verte signifie que l'appareil est prêt à démarrer la flamme.
Appuyez sur START pendant 3 secondes. Le démarrage de la flamme prend de 2 à 10 minute ( ).Pendant ce temps,
l'odeur des vapeurs de carburant peut être ressentie. La diode READY éteinte( ) signifie que la flamme a été
allumée et que l'appareil a atteint la température de fonctionnement.
III
ab
III
c
IV
FUEL
FRANÇAIS
