Plasma Made AAC37170 User manual

PlasmaMade Air Cleaner AAC37170
Installation and user manual
NL, EN, DE, FR, ES

1
Inhoud
1. Algemeen 2
2. Veiligheidsvoorschriften 3
3. Verpakking 6
4. Technische gegevens 6
5. Bediening 7
6. Onderhoud 7
7. Storing 10
8. Installatievoorschriften 10
9. Garantie 11
10. Milieuvriendelijke afvalverwerking 11
Lees voor montage en gebruik van de PlasmaMade Air Cleaner altijd deze
handleiding aandachtig door en bewaar deze handleiding. Belangrijk is dat de
PlasmaMade Air Cleaner deskundig en volgens deze handleiding wordt
gebruikt.

2
1. Algemeen
Bedankt voor het kopen van een PlasmaMade Air Cleaner (AAC37170).
De PlasmaMade Air Cleaner is zeer effectief tegen aerosolen, huisstofmijt, bacteriën,
pollen en stof. Met deze mobiele Air Cleaner is schone lucht altijd en overal mogelijk.
De Air Cleaner creëert een verticale luchtstroming. Deze verticale, opwaartse
luchtstroming neemt de aanwezige (fijn)stoffen en aerosolen, welke vrij in de ruimte
zweven, mee naar beneden.
De lucht met (fijn)stoffen en aerosolen wordt onderin aangezogen, gefilterd en
gereinigd en aan de bovenkant middels een verdeler weer in de ruimte gebracht. De
upstream filterunit filtert eerst de stofdelen, waarna de verdere reiniging middels
onder andere PlasmaMade techniek plaatsvindt. De combinatie van de upstream
luchtstroom en de specifieke filterunit zorgt ervoor dat ook aerosolen worden
geëlimineerd en gedeactiveerd.

3
2. Veiligheidsvoorschriften
Algemeen
•Zorg altijd voor goede ventilatie, dit in verband met de
aanvoer en afvoer van CO2.
•Hanteer het apparaat nooit met natte handen.
•Kinderen mogen niet met dit apparaat spelen.
•Reiniging en onderhoud mag niet door kinderen gebeuren
zonder supervisie.
•Dit apparaat is getest op de ozon uitstoot volgens de norm
EN 60335.
•Dit apparaat kan worden gebruikt door kinderen vanaf 8
jaar en ouder en personen met een verminderde
lichamelijke, zintuigelijke of verstandelijke vermogen of
gebrek aan ervaring en kennis wanneer ze onder
supervisie of aanwijzingen hebben gekregen voor het
veilig gebruik van het apparaat en begrijpen wat de
gevaren zijn.
Installatie
•Volg hoofdstuk 7 uit deze handleiding.

4
Gebruik
•Blokkeer nooit de luchtinlaat en/of luchtuitlaat.
•Gebruik het apparaat nooit wanneer het apparaat
beschadigd is.
•Positioneer dit apparaat altijd centraal in de ruimte, zo
dicht mogelijk bij waar de activiteiten plaatsvinden.
•Gebruik maximaal 1 PlasmaMade Air Cleaner per ruimte of
hanteer bij meerdere Air Cleaners in 1 ruimte het
maximaal aangegeven vierkante meters.
•Wanneer er een ionisatiegeur geroken wordt, dan
betekent dit dat de lucht gereinigd is, zet uw Air Cleaner
uit.

5
Definitie veiligheidssticker
•Lees de handleiding zorgvuldig en volg alle voorwaarden
voor een veilig gebruik van ons product.
•Laat de Air Cleaner nooit langer dan 3 uur achter elkaar
aan staan als er geen activiteit in de ruimte plaatsvindt. Dit
in verband met de levensduur van het Plasmafilter.
•Laat het apparaat niet in contact komen met water.
•Gebruik dit apparaat alleen op goed geventileerde
plaatsen. De normen voor gebouwen daarvoor zijn
bepaald in het Bouwbesluit. Plaats nooit een PlasmaMade
Air Cleaner in een afgesloten niet-geventileerde, te kleine
ruimte!
•Let op hoogspanningsgevaar! Steek nooit iets in het
apparaat. Als u schade opmerkt of het product aan de
buitenkant stuk is, gebruik dit apparaat niet en stuur het
terug naar uw PlasmaMade Dealer!
•Gebruik dit apparaat niet in ruimtes kleiner dan 20m2.

6
3. Verpakking
Open voorzichtig de verpakking en haal de PlasmaMade Air Cleaner uit de
verpakking. Bewaar de verpakking voor eventuele retournering tot na controle van
de werking. Zorg daarna voor een milieuvriendelijke afvalverwerking van het
verpakkingsmateriaal. Al ons verpakkingsmateriaal is FSC gecertificeerd.
In de verpakking bevinden zich de volgende onderdelen:
•PlasmaMade Air Cleaner;
•Installatie –en gebruikershandleiding;
•Stekker (2 m).

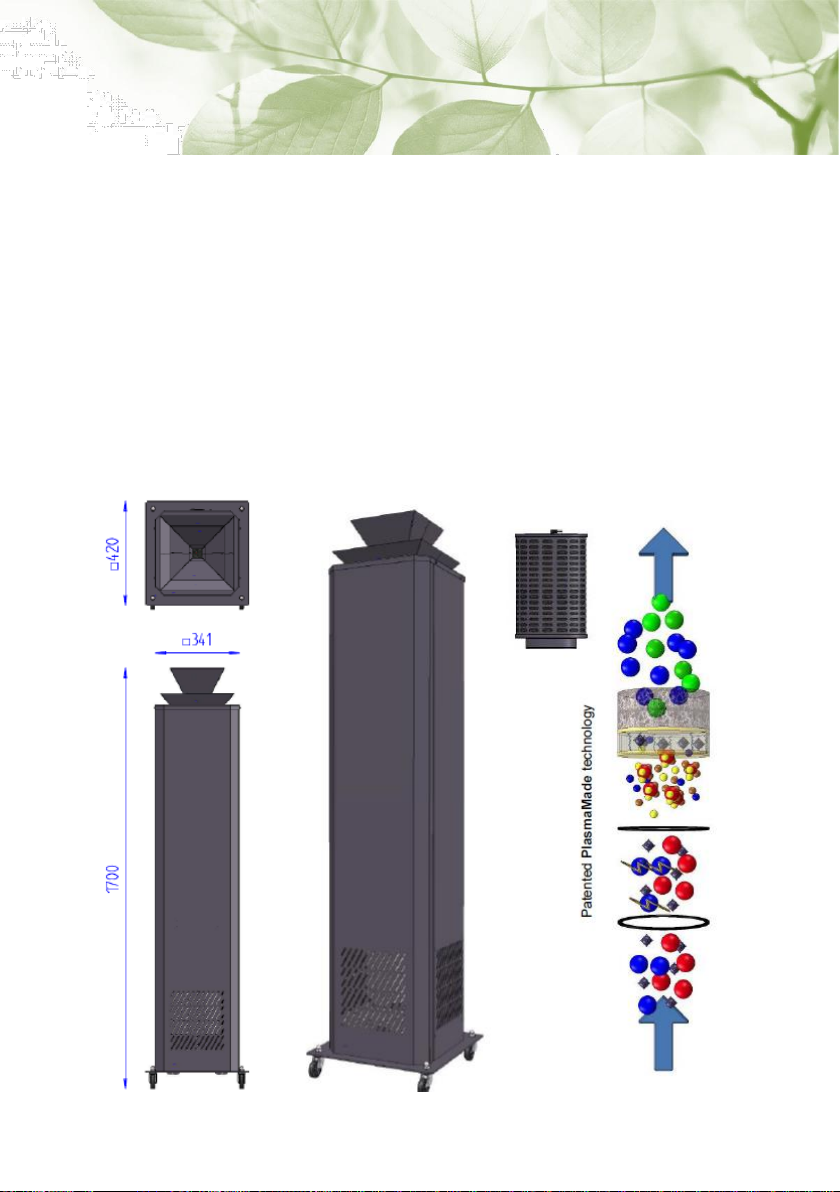

4. Technische gegevens

7
5. Bediening
•Plug de stekker in de Air Cleaner en in het stopcontact.
•De PlasmaMade Air Cleaner is voorzien van een rode aan/uit schakelaar,
deze vindt u aan de achterzijde. Hier vindt u ook de connector voor de
stekker en de glaszekering.
•De PlasmaMade Air Cleaner heeft 2 standen. Het vermogen op stand 1 is
200 m3/h. Het vermogen op stand 2 is 400m3/h.
6. Onderhoud
De PlasmaMade Air Cleaner heeft weinig onderhoud nodig.
Mocht de buitenzijde van de Air Cleaner vervuild raken, dan kan deze eenvoudig
worden gereinigd met behulp van een vochtige doek.
Wanneer de uitblaasroosters wat vervuild zijn door bijvoorbeeld stofaanslag kunt u
deze eventueel met een stofzuiger uitzuigen.
Het Pre filter dient jaarlijks vervangen te worden en het PlasmaMade Air Filter
GUC1218 dient elke 5 jaar vervangen te worden. Voor demontage en montage van
het filter dient u zelf zorg te dragen, dit geldt eveneens voor het retourneren van het
oude filter. Op de volgende pagina’s staat beschreven hoe u het PlasmaMade Air
Filter en Pre filter kunt vervangen.
Het ceramic foam kunt u gemakkelijk vervangen door deze uit het raster te klikken.
Voor vragen en hulp op afstand kunt u contact met ons opnemen.

8
Vervangen van het PlasmaMade
•Let op! Zorg dat de stekker uit het stopcontact is.
•Verwijder de venturi;
•Verwijder de 4 schroeven aan de bovenkant van de behuizing;
•Verwijder voorzichtig het bovenste deel en vervolgens de voorkant van de
behuizing;
•Verwijder de 8 schroeven uit de grijze metalen behuizing;
•Maak de schroef aan de bovenkant van de mounting adapter los;
•Haal het filter eruit.
Vervangen van het Prefilter
•Volg de eerste drie stappen zoals hierboven beschreven;
•Haal het Prefilter er voorzichtig uit, deze vindt u onder de metalen
behuizing;
•Vervang het Prefilter.
PlasmaMade Air Filter
GUC1218
Prefilter

9

10
7. Storing
Ondeskundige reparaties zijn gevaarlijk u heeft kans op schrammen en
schaafwonden wanneer u de PlasmaMade Air Cleaner uit elkaar haalt.
Wanneer de storing na deze handelingen niet is opgelost, kunt u onze Helpdesk
raadplegen via serv[email protected] |[phone]
8. Installatievoorschriften
•Zorg dat de venturi met de brede kant naar boven staat. Dit is van belang
voor een optimale werking van de Air Cleaner.
•Zorg dat de PlasmaMade Air Cleaner vrij in de ruimte staat, zet het apparaat
dus niet tegen een muur.
•Dek de PlasmaMade Air Cleaner niet af.
•Dit apparaat is niet geschikt voor gebruik in een ruimte kleiner dan 20 m2
•Zorg altijd voor voldoende ventilatie volgens het bouwbesluit.
Storing
Oplossing
Apparaat werkt niet.
•Controleer of de adapter goed in het stopcontact
gestoken is.
•Maak het apparaat tijdelijk stroomloos (verwijder
stekker uit het stopcontact en zet de rode schakelaar uit)
•Controleer of de zekering in orde is.
venturi

11
9. Garantie
Op de PlasmaMade Air Cleaner is een garantie van 2 jaar van toepassing, uitgaande
van het in acht nemen van installatie- en gebruiksaanwijzingen zoals omschreven.
De datum vermeld op uw aankoopnota is bepalend voor de eerste dag van
ingebruikname en dient te worden getoond mocht er aanspraak worden gemaakt op
de garantievoorwaarden.
10. Milieuvriendelijke afvalverwerking
De PlasmaMade Air Cleaner voldoet aan de eisen van de Europese richtlijn
betreffende afgedankte filters, elektrische en elektronische apparatuur
(WEEE- Waste Electrical and Electriconic Equipment). Deze richtlijn bevat
de in de EU geldende bepalingen betreffende terugname en verwerking
van afgedankte apparatuur.
Zorg ook voor een milieuvriendelijke afvalverwerking van het verpakkingsmateriaal.
Deze montage- en gebruikershandleiding is met zorg samengesteld. Echter aan eventuele druk- en
spelfouten kunnen geen rechten worden ontleend.

12
Index
1. General 13
2. Safety instructions 14
3. Packaging 17
4. Technical data 17
5. Operating instructions 18
6. Maintenance 18
7. Malfunction 21
8. Installation instructions 21
9. Warranty 22
10. Environment-friendly waste processing 22
Before installation and use of the PlasmaMade Air Cleaner, always read this
manual through carefully and retain it afterwards. It is important that the
PlasmaMade Air Cleaner is competently installed and used according tot his
manual.

13

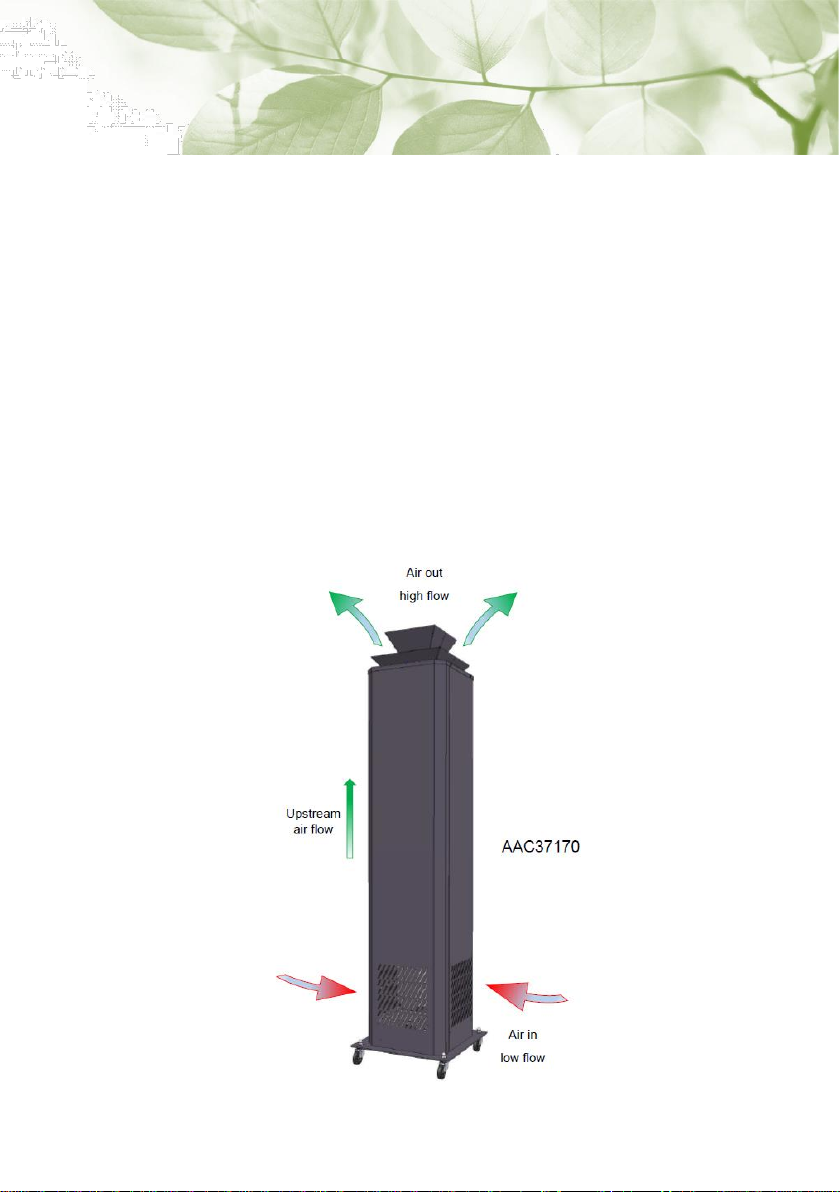

1. General
Thank you for purchasing the PlasmaMade Air Cleaner (ACC37170).
The PlasmaMade Air Cleaner is very effective against aerosols, dust mites, bacteria,
pollen and dust. With this mobile Air Cleaner, clean and healthy air is possible
anywhere and anytime. The Air Cleaner creates a vertical air flow. This vertical,
upstream air flow pushes down the existing (fine) substances and aerosols that are
floating freely in the room.
The air that is polluted by fine particles and aerosols is sucked in at the bottom of the
Air Cleaner, filtered, cleaned and is returned back into the room through the venturi
at the top. The built-in pre-filter first filters coarser dust particles, then cleaning takes
place using, among other things, PlasmaMade technology. The combination of the
upstream airflow and the specific filterunit ensures that aerosols are eliminated and
deactivated.

14
2. Safety instructions
General
•Always ensure good ventilation of your room, regarding
the CO2value.
•Never touch the device with wet hands.
•Children are not allowed to play with this device.
•Cleaning and maintenance of the device must not be
carried out by children without supervision.
•This device has been aproved for te ozone standard
60335.
•This device can be used by children from 8 years of age
and persons with limited physical, sensory and / or mental
capabilities or a lack of experience and knowledge if they
are supervised or have received instruction on the correct
use of the device and the existing dangers.
Installation
•See chapter 7 of this manual.

15
Use
•Never block the air inlet or outlet of the device.
•Never use the device if it is damaged.
•Always place this device in the center of the room, as close
as possible to where the activities take place.
•Use a maximum of one PlasmaMade Air Cleaner per room.
For larger rooms, please refer to the manufacturer's
specifications regarding the maximum number of square
meters per device.
•If you smell ionization, your air has been purified. Turn off
your PlasmaMade Air Cleaner.

16
Definition of the security sticker
•Read the manual carefully and follow all instructions for
the safe use of our product.
•Never leave the Air Cleaner switched on for more than 3
hours at a time if there is no activity in the room. This is
related to the life span of the Plasma filter.
•Do not let the device come into contact with water.
•Use this device only in well-ventilated areas. The
standards for ventilation in buildings are determined in
the Building Decree. Never place the PlasmaMade Air
Cleaner in a closed, unventilated room that is too small!
•Be aware of the danger of high voltage! Never insert
anything into the device. If you notice any damage or the
product is damaged on the outside, do not use this device
and send it back to your PlasmaMade dealer!
•Do not use this device in rooms that are smaller than 20m2.

17
3. Packaging
Open the packaging carefully and take the PlasmaMade Air Cleaner out of the
packaging. Keep the packaging for a possible return until you have checked that it is
working properly. Then ensure that the packaging material is disposed in an
environmentally friendly manner. All our packaging material is FSC certified.
The package contains the following components:
•PlasmaMade Air Cleaner
•Installation and user manual
•Power cable (2 meters)

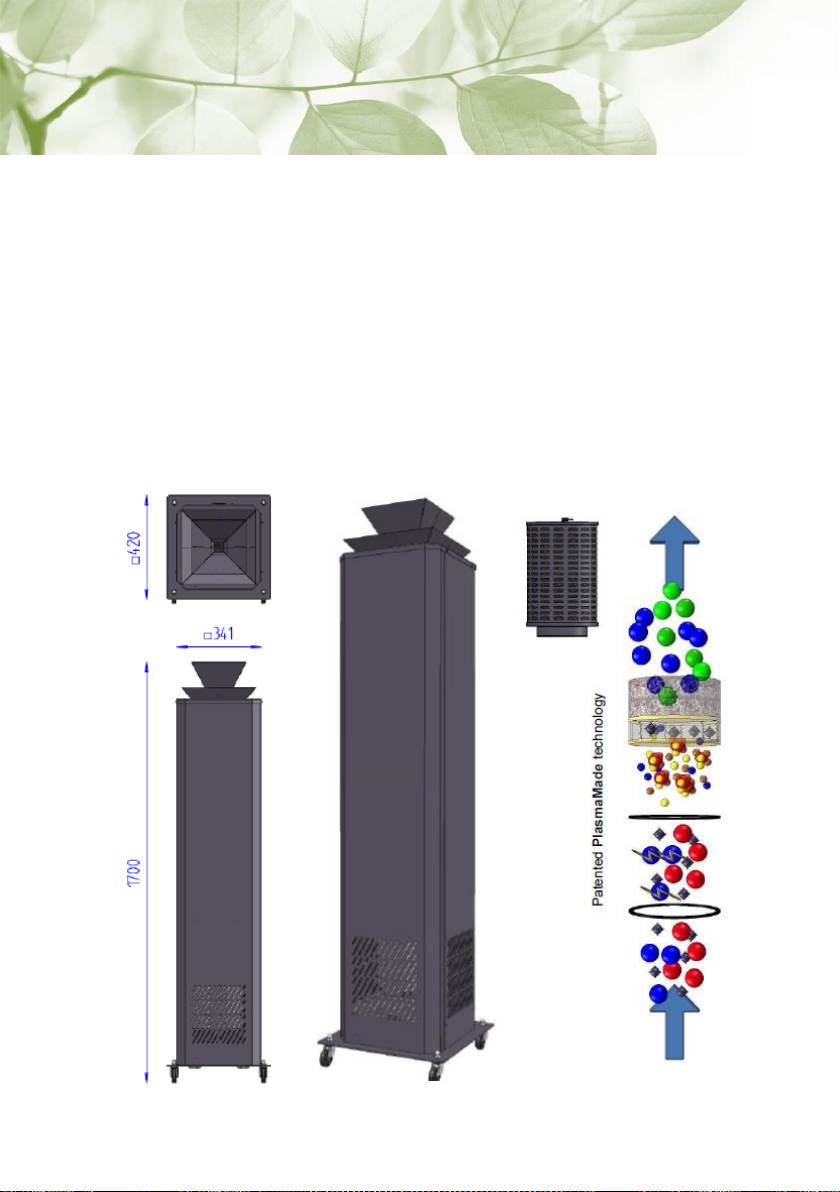

4. Technical data

18
5. Operating instructions
•Connect the power cable to the air filter and plug it into the socket.
•The PlasmaMade Air Cleaner has a red on / off switch that is located on the
back of the device. Here you will also find the plug contact for the power
cable and the micro fuse.
•The PlasmaMade Air Cleaner has 2 power settings. The capacity at setting 1
is 200 m3/h. The capacity at setting 2 is 400 m3/h.
6. Maintenance
The PlasmaMade Air Cleaner requires little maintenance.
If the outside of the Air Cleaner gets dirty, it can easily be cleaned with a damp cloth.
If the outlet grilles are somewhat soiled by, for example, dust deposits, you can
vacuum them with a vacuum cleaner.
The Pre filter should be replaced annually and the PlasmaMade Air Filter GUC1218
should be replaced every 5 years. You must take care of the disassembly and
assembly of the filter yourself, this also applies to returning the old filter. The next
pages describes how to replace the PlasmaMade Air Filter and Pre filter.
You can easily replace the ceramic foam by clicking it out of the grid.
For questions and remote assistance, please contact us.

19
PlasmaMade Air Filter change
•Pay attention! Make sure that the power plug is unplugged!
•Remove the venturi;
•Remove the 4 screws on the top of the housing;
•Carefully remove the upper part and then the front of the housing;
•Remove the total of 8 screws from the gray metal housing;
•Remove the screw from the metal clamp and the mounting adapter;
•The PlasmaMade Air Filter GUC 1218 can be lifted out upwards.
Prefilter change
•Follow the first three steps above;
•Pull out the Prefilter located under the metal housing;
•Replace the Prefilter.
PlasmaMade Air Filter
GUC1218
Prefilter
