Pontec PondoVario 1000 User manual

DE Gebrauchsanleitung
GB Operating instructions
FR Notice d'emploi
NL Gebruiksaanwijzing
ES Instrucciones de uso
PT Instruções de uso
IT Istruzioni d'uso
DK Brugsanvisning
NO Bruksanvisning
SE Bruksanvisning
FI Käyttöohje
HU Használati útmutató
PL Instrukcja użytkowania
CZ Návod k použití
SK Návod na použitie
SI Navodila za uporabo
HR Uputa o upotrebi
RO Instrucţiuni de folosinţă
BG Упътване за употреба
UA Посібник зексплуатації
RU Руководство по эксплуатации
CN 使用说明书
PondoVario
1000 / 1500 / 2500

2

3

4
- DE -
Original Gebrauchsanleitung
Hinweise zu dieser Gebrauchsanleitung
Mit dem Kauf des Produkts PondoVario 1000 / 1500 / 2500 haben Sie eine gute Wahl getroffen.
Lesen Sie vor der ersten Benutzung des Gerätes die Anleitung sorgfältig und machen Sie sich mit dem Gerät vertraut.
Alle Arbeiten an und mit diesem Gerät dürfen nur gemäß der vorliegenden Anleitung durchgeführt werden.
Beachten Sie unbedingt die Sicherheitshinweise für den richtigen und sicheren Gebrauch.
Bewahren Sie diese Anleitung sorgfältig auf. Bei Besitzerwechsel geben Sie bitte die Anleitung weiter.
Symbole in dieser Anleitung
Die in dieser Gebrauchsanleitung verwendeten Symbole haben folgende Bedeutung:
Gefahr von Personenschäden durch gefährliche elektrische Spannung
Das Symbol weist auf eine unmittelbar drohende Gefahr hin, die den Tod oder schwere Verletzungen zur
Folge haben kann, wenn die entsprechenden Maßnahmen nicht getroffen werden.
Gefahr von Personenschäden durch eine allgemeine Gefahrenquelle
Das Symbol weist auf eine unmittelbar drohende Gefahr hin, die den Tod oder schwere Verletzungen zur
Folge haben kann, wenn die entsprechenden Maßnahmen nicht getroffen werden.
Wichtiger Hinweis für die störungsfreie Funktion.
A Verweis auf eine oder mehrere Abbildungen. In diesem Beispiel: Verweis auf Abbildung A.
→Verweis auf ein anderes Kapitel.
Produktbeschreibung
PondoVario 1000 / 1500 / 2500 ist eine Wasserspielpumpe für Gartenteiche, Zierbrunnen und kleine Bachläufe.
−Für Bachlauf- oder Filterspeisung können die Feinfilter abgenommen werden.
−Schwenkbare Teleskopverlängerung mit vier Düsen und Kugelgelenk.
−Zweiter, separat regulierbarer Abgang.
−Temperaturschutz durch eingebauten Temperaturwächter.

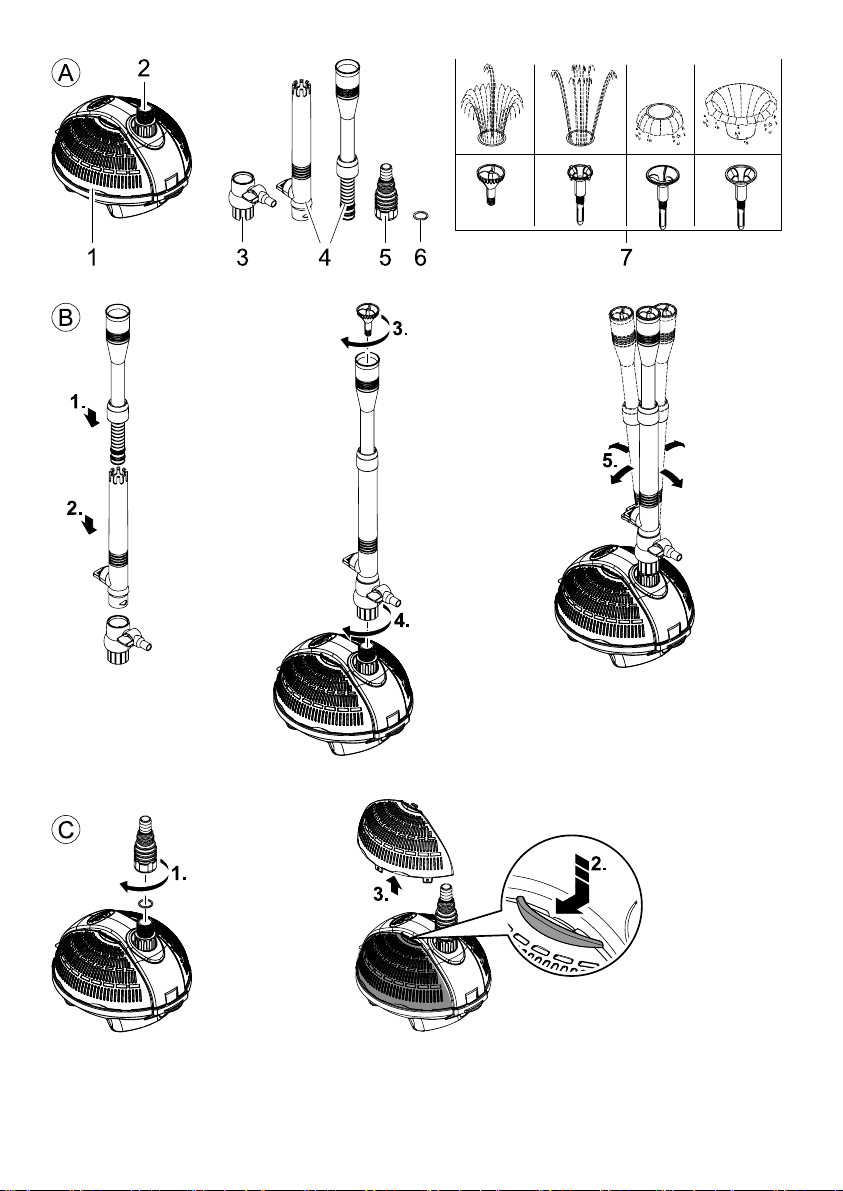

Lieferumfang und Geräteaufbau
A PondoVario 1000 / 1500 / 2500 Anzahl
1 Filtergehäuse mit Filterpumpe, die Filterpumpe ist mit einem Übergangsstück (2) am Filterdeckel befestigt 1
2 Übergangsstück, ½" 1
3 Kugelgelenk mit regulierbarem Ausgang (∅9 mm) 1
4 Teleskopverlängerung, 2-teilig, bestehend aus Aussenrohr und Innenrohr 1
5 Stufenschlauchtülle, ½", ¾", 1" 1
6 O-Ring 12 × 4 mm für Stufenschlauchtülle (4) 1
7 Düsen 4
Bestimmungsgemäße Verwendung
PondoVario 1000 / 1500 / 2500, im weiteren "Gerät" genannt, und alle anderen Teile aus dem Lieferumfang dürfen
ausschließlich wie folgt verwendet werden:
−Zum Pumpen von normalem Teichwasser für Filter und Bachlaufanlagen.
−Betrieb unter Einhaltung der technischen Daten.
Für das Gerät gelten folgende Einschränkungen:
−Nicht in Schwimmteichen verwenden.
−Niemals andere Flüssigkeiten als Wasser fördern.
−Niemals ohne Wasserdurchfluss betreiben.
−Nicht in Verbindung mit Chemikalien, Lebensmitteln, leicht brennbaren oder explosiven Stoffen einsetzen.
- DE -

5
- DE -
Sicherheitshinweise
Die Firma PfG hat dieses Gerät nach dem aktuellen Stand der Technik und den bestehenden Sicherheitsvorschriften
gebaut. Trotzdem können von diesem Gerät Gefahren für Personen und Sachwerte ausgehen, wenn das Gerät un-
sachgemäß bzw. nicht dem Verwendungszweck entsprechend eingesetzt wird oder wenn die Sicherheitshinweise
nicht beachtet werden.
Aus Sicherheitsgründen dürfen Kinder und Jugendliche unter 16 Jahren sowie Personen, die mögliche Gefah-
ren nicht erkennen können oder nicht mit dieser Gebrauchsanleitung vertraut sind, dieses Gerät nicht benut-
zen. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
Gefahren durch die Kombination von Wasser und Elektrizität
−Die Kombination von Wasser und Elektrizität kann bei nicht vorschriftsmäßigem Anschluss oder unsachgemäßer
Handhabung zum Tod oder zu schweren Verletzungen durch Stromschlag führen.
−Bevor Sie in das Wasser greifen, immer alle im Wasser befindlichen Geräte spannungsfrei schalten.
Vorschriftsmäßige elektrische Installation
−Elektrische Installationen müssen den nationalen Errichterbestimmungen entsprechen und dürfen nur von einer
Elektrofachkraft vorgenommen werden.
−Eine Person gilt als Elektrofachkraft, wenn sie auf Grund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen
befähigt und berechtigt ist, die ihr übertragenen Arbeiten zu beurteilen und durchzuführen. Das Arbeiten als
Fachkraft umfasst auch das Erkennen möglicher Gefahren und das Beachten einschlägiger regionaler und
nationaler Normen, Vorschriften und Bestimmungen.
−Bei Fragen und Problemen wenden Sie sich an eine Elektrofachkraft.
−Der Anschluss des Gerätes ist nur erlaubt, wenn die elektrischen Daten von Gerät und Stromversorgung
übereinstimmen. Die Gerätedaten befinden sich auf dem Typenschild am Gerät, oder auf der Verpackung, oder in
dieser Anleitung.
−Das Gerät muss über eine Fehlerstrom-Schutzeinrichtung mit einem Bemessungsfehlerstrom von maximal 30 mA
abgesichert sein.
−Verlängerungsleitungen und Stromverteiler (z.B. Steckdosenleisten) müssen für die Verwendung im Freien geeignet
sein (spritzwassergeschützt).
−Netzanschlussleitungen dürfen keinen geringeren Querschnitt haben als Gummischlauchleitungen mit dem
Kurzzeichen H07RN-F. Verlängerungsleitungen müssen der DIN VDE 0620 genügen.
−Schützen Sie Steckerverbindungen vor Feuchtigkeit.
−Schließen Sie das Gerät nur an einer vorschriftsmäßig installierten Steckdose an.
Sicherer Betrieb
−Betreiben Sie das Gerät nur, wenn sich keine Personen im Wasser aufhalten!
−Bei defekten elektrischen Leitungen oder defektem Gehäuse darf das Gerät nicht betrieben werden.
−Tragen oder ziehen Sie das Gerät nicht an der elektrischen Leitung.
−Verlegen Sie alle Leitungen geschützt, so dass Beschädigungen ausgeschlossen sind und niemand darüber fallen
kann.
−Öffnen Sie niemals das Gehäuse des Gerätes oder zugehöriger Teile, wenn Sie nicht ausdrücklich in der Anleitung
dazu aufgefordert werden.
−Verwenden Sie nur Original-Ersatzteile und -Zubehör für das Gerät.
−Nehmen Sie niemals technische Änderungen am Gerät vor.
−Lassen Sie Reparaturen nur von PfG -autorisierten Kundendienststellen durchführen.
−Halten Sie die Steckdose und den Netzstecker trocken.

6
- DE -
Aufstellen und Anschließen
Betrieb als Wasserspielpumpe
So gehen Sie vor:
B
−Teleskopverlängerung zusammenbauen.
Innenrohr in das Außenrohr stecken und mit Überwurfhülse sichern.
−Teleskopverlängerung auf das Kugelgelenk stecken.
Das Regelventil der Teleskopverlängerung und der Ausgang des Kugelgelenks müssen gegenüberliegend ausge-
richtet sein, damit am Ausgang des Kugelgelenks Wasser austreten kann.
−Gewünschte Düse in die Teleskopverlängerung stecken und eindrehen.
Einige Düsen müssen Sie verschieden tief eindrehen, um die Form der Fontäne anzupassen.
−Kugelgelenk auf das Übergangsstück der Pumpe schrauben und handfest anziehen.
Über den regulierbaren Ausgang (∅9 mm) am Kugelgelenk können Sie optional einen Bachlauf speisen.
−Teleskopverlängerung über das Kugelgelenk senkrecht ausrichten.
−Das Gerät im Teich auf einem festen, schlammfreien Untergrund waagerecht aufstellen, so dass es komplett mit
Wasser bedeckt ist.
Betrieb als Bachlaufpumpe oder Filterpumpe
So gehen Sie vor:
C
−Stufenschlauchtülle mit O-Ring auf das Übergangsstück der Pumpe schrauben und handfest anziehen.
−Ggf. auf beiden Seiten des Filterdeckels die Feinfilter abnehmen.
−Das Gerät im Teich auf einem festen, schlammfreien Untergrund waagerecht aufstellen, so dass es komplett mit
Wasser bedeckt ist.
Maximale Aufstelltiefe: 2 m unter dem Wasserspiegel.
Inbetriebnahme
Achtung! Pumpe darf nicht trockenlaufen.
Mögliche Folge: Pumpe wird zerstört.
Schutzmaßnahme: Regelmäßig den Wasserstand kontrollieren. Das Gerät muss generell unterhalb des
Wasserspiegels positioniert sein.
So stellen Sie die Stromversorgung her:
Einschalten: Netzstecker in die Steckdose stecken. Das Gerät schaltet sich sofort ein, wenn die Stromverbindung
hergestellt ist.
Ausschalten: Netzstecker ziehen.

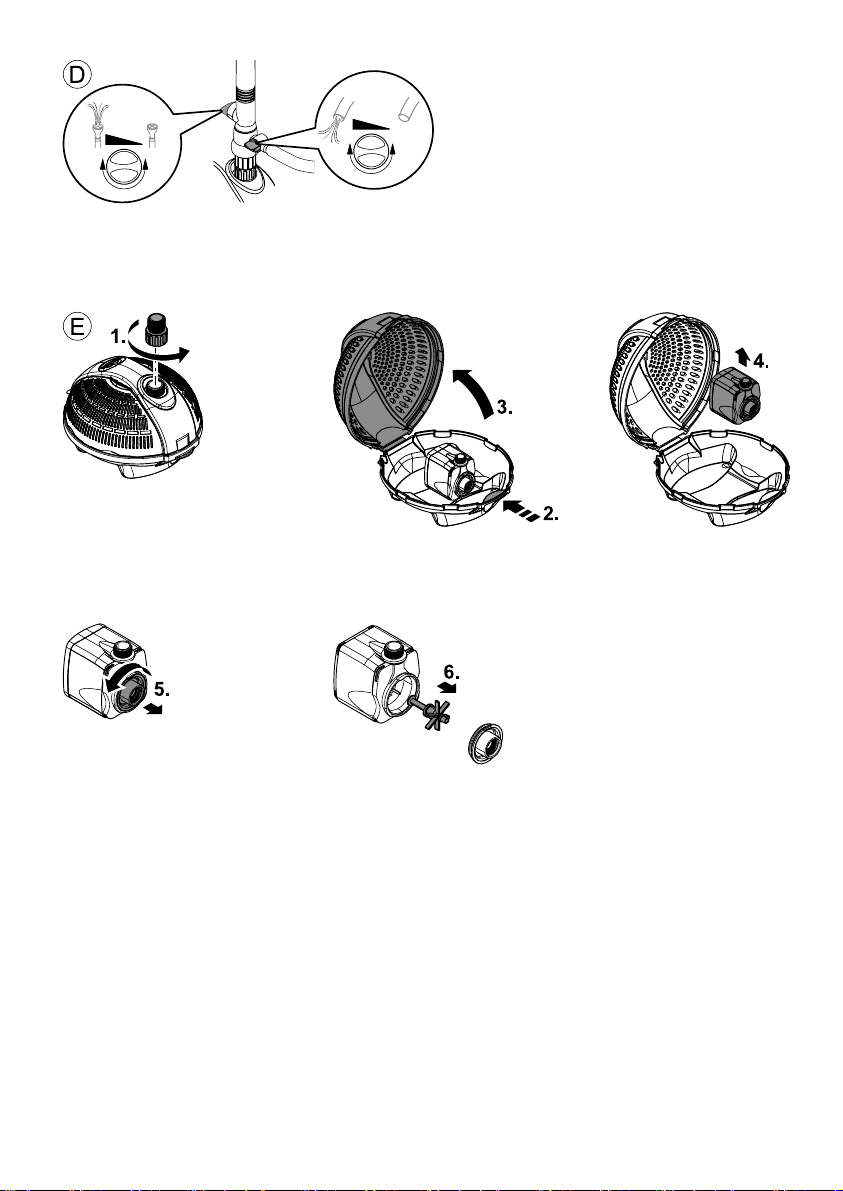

Einstellungen
D
Betrieb als Wasserspielpumpe:
−An der Teleskopverlängerung das Regelventil drehen, bis das gewünschte Wasserbild dargestellt wird.
−Gegebenenfalls am Kugelgelenk das Regelventil drehen, bis die gewünschte Durchflussmenge erreicht ist.
Störungsbeseitigung
Störung Ursache Abhilfe
Das Gerät läuft nicht Netzspannung fehlt Netzspannung überprüfen
Laufrad blockiert Laufrad reinigen
Filterschale verstopft Filterschale reinigen
Förderleistung ungenügend
Zu hohe Druckverluste in den Leitungen Schlauchlänge und Verbindungsteile auf
Minimum reduzieren, Schläuche möglichst
gerade verlegen
Gerät schaltet nach kurzer Laufzeit ab Wassertemperatur zu hoch Maximale Wassertemperatur von + 35 °C
beachten
Verschleißteile
Die Laufeinheit ist ein Verschleißteil und unterliegt nicht der Gewährleistung.

7
- DE -
Reinigung und Wartung
Achtung! Gefährliche elektrische Spannung.
Mögliche Folgen: Tod oder schwere Verletzungen.
Schutzmaßnahmen:
−Bevor Sie ins Wasser greifen Netzstecker aller im Wasser befindlichen Geräte ziehen.
−Vor Arbeiten am Gerät Netzstecker am Gerät ziehen.
−Gegen unbeabsichtigtes Wiedereinschalten sichern.
Filtergehäuse reinigen
Reinigen Sie das Gerät bei Bedarf mit klarem Wasser und mit einer weichen Bürste.
−Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder chemische Lösungen, da dadurch das Gehäuse
angegriffen oder die Funktion beeinträchtigt werden kann.
Pumpe reinigen
So gehen Sie vor:
E
−Übergangsstück (mit Teleskopverlängerung oder Stufenschlauchtülle) von der Pumpe abschrauben.
−Rasthaken am Filtergehäuse betätigen, Filterschale öffnen und Pumpe entnehmen.
−Pumpendeckel abdrehen und Laufrad entnehmen.
−Laufrad und Filtergehäuse mit klarem Wasser und einer Bürste reinigen. Filterschale unter fließendem Wasser
ausspülen.
−Gerät in umgekehrter Reihenfolge zusammenbauen.
Lagern/Überwintern
Bei Frost muss das Gerät deinstalliert werden. Führen Sie eine gründliche Reinigung durch, prüfen Sie das Gerät auf
Beschädigung und bewahren es getaucht oder befüllt und frostfrei auf. Der Stecker darf nicht überflutet werden!
Entsorgung
Dieses Gerät darf nicht als Hausmüll entsorgt werden! Nutzen Sie bitte das dafür vorgesehene Rücknahmesy-
stem. Machen Sie das Gerät vorher durch Abschneiden der Kabel unbrauchbar.
Garantiebedingungen
PfG gewährt 3 Jahre Garantie ab Verkaufsdatum auf nachweisbare Material- und Fabrikationsfehler. Voraussetzung
für die Garantieleistung ist die Vorlage des Kaufbeleges. Der Garantieanspruch erlischt bei unsachgemäßer Handha-
bung, elektrischer oder mechanischer Beschädigung durch missbräuchliche Anwendung sowie bei unsachgemäßer
Reparatur durch nicht autorisierte Werkstätten. Reparaturen dürfen nur von PfG oder von PfG autorisierten Werkstät-
ten durchgeführt werden. Bei der Anmeldung von Garantieansprüchen senden Sie das beanstandete Gerät oder das
defekte Teil mit Fehlerbeschreibung und Kaufbeleg frei Haus an PfG. PfG behält sich vor Montagekosten in Rechnung
zu stellen. Für Transportschäden haftet PfG nicht. Diese müssen umgehend gegen den Transporteur geltend gemacht
werden. Weitergehende Ansprüche, gleich welcher Art, insbesondere für Folgeschäden, sind ausgeschlossen. Diese
Garantie berührt nicht die Ansprüche des Endkunden gegen den Händler.

8
- GB -
Translation of the original Operating Instructions
Information about these operating instructions
You made a good choice with the purchase of this productPondoVario 1000 / 1500 / 2500.
Prior to commissioning the unit, please read the instructions of use carefully and fully familiarise yourself with the unit.
Ensure that all work on and with this unit is only carried out in accordance with these instructions.
Adhere to the safety information for the correct and safe use of the unit.
Keep these instructions in a safe place! Please also hand over the instructions when passing the unit on to a new
owner.
Symbols used in these instructions
The symbols used in this operating manual have the following meanings:
Risk of injury to persons due to dangerous electrical voltage
This symbol indicates an imminent danger, which can lead to death or severe injuries if the appropriate meas-
ures are not taken.
Risk of personal injury caused by a general source of danger
This symbol indicates an imminent danger, which can lead to death or severe injuries if the appropriate meas-
ures are not taken.
Important information for trouble-free operation.
A Reference to one or more figures. In this example: Reference to Fig. A.
→Reference to another section.
Product Description
PondoVario 1000 / 1500 / 2500 is a fountain pump for garden ponds, ornamental fountains and small water courses.
−The fine-mesh filters can be removed for feeding a water course or filter.
−Pivoting telescopic extension with four nozzles and ball joint.
−Second, separately adjustable outlet.
−Temperature protection by built-in temperature monitor.
Delivery scope and unit configuration
A PondoVario 1000 / 1500 / 2500 Quantity
1 Filter housing with filter pump; the filter pump is fastened to the filter cover by a transition piece (2) 1
2 Transition piece, ½" 1
3 Ball joint with adjustable outlet (∅9 mm) 1
4 Telescopic extension, two-part, consisting of an external and an internal pipe 1
5 Stepped hose adapter, ½", ¾", 1" 1
6 12 × 4 mm O-ring for stepped hose adapter (4) 1
7 Nozzles 4
Intended use
PondoVario 1000 / 1500 / 2500, in the following termed "unit", and all other parts from the delivery scope may be used
exclusively as follows:
−For pumping normal pond water for filters and water courses.
−Operation under observance of the technical data.
The following restrictions apply to the unit:
−Do not use in swimming ponds.
−Never use the unit to convey fluids other than water.
−Never run the unit without water.
−Do not use in conjunction with chemicals, foodstuff, easily flammable or explosive substances.
- GB -

9
- GB -
Safety information
The company PfG has built this unit according to the state of the art and the valid safety regulations. Despite the
above, hazards for persons and assets can emanate from this unit if it is used in an improper manner or not in accor-
dance with its intended use, or if the safety instructions are ignored.
For safety reasons, children and young persons under 16 years of age as well as persons who cannot recog-
nise possible danger or who are not familiar with these operating instructions, are not permitted to use the
unit. Keep children under supervision to ensure that they do not play with the unit.
Hazards encountered by the combination of water and electricity
−The combination of water and electricity can lead to death or severe injury from electrocution, if the unit is incorrectly
connected or misused.
−Prior to reaching into the water, always switch off the mains voltage to all units used in the water.
Correct electrical installation
−Electrical installations must meet the national regulations and may only be carried out by a qualified electrician.
−A person is regarded as a qualified electrician, if, due to his/her vocational education, knowledge and experience, he
or she is capable of and authorised to judge and carry out the work commissioned to him/her. Working as a qualified
person also includes the recognition of possible hazards and the adherence to the pertinent regional and national
standards, rules and regulations.
−For your own safety, please consult a qualified electrician.
−The unit may only be connected when the electrical data of the unit and the power supply coincide. The unit data is
to be found on the unit type plate or on the packaging, or in this manual.
−Ensure that the unit is fused for a rated fault current of max. 30 mA by means of a fault current protection device.
−Extension cables and power distributors (e.g. outlet strips) must be suitable for outdoor use.
−Ensure that the power connection cable cross section is not smaller than that of the rubber sheath with the
identification H07RN-F. Extension cables must meet DIN VDE 0620.
−Protect the plug connections from moisture.
−Only plug the unit into a correctly fitted socket.
Safe operation
−Only operate the unit if no persons are in the water!
−Never operate the unit if either the electrical cables or the housing are defective!
−Do not carry or pull the unit by its electrical cable.
−Route all cables such that damage is excluded and nobody can trip over them.
−Never open the unit housing or its attendant components, unless this is explicitly required in the operating
instructions.
−Only use original spare parts and accessories for the unit.
−Never carry out technical modifications to the unit.
−Only have repairs carried out by customer service points authorised by PfG.
−Keep the socket and power plug dry.

10
- GB -
Installation and connection
Use as a fountain pump
How to proceed:
B
−Assemble the telescopic extension.
Insert the internal pipe into the external pipe and secure with the retaining collar.
−Fit the telescopic extension onto the ball joint.
Ensure that the control valve on the telescopic extension and the outlet of the ball joint are aligned opposite each
other so that water can exit from the outlet of the ball joint.
−Insert and screw the desired nozzle into the telescopic extension.
In the case of some nozzles, the shape of the fountain is changed by adjusting the screw-in depth of the nozzle.
−Screw the ball joint onto the transition piece of the pump and hand-tighten.
The adjustable outlet (∅9 mm) on the ball joint can be used for optionally feeding a water course.
−Vertically align the telescopic extension via the ball joint.
−Place the unit in the pond on a horizontal, firm and sludge-free base and ensure that it is completely covered by
water.
Use as a water course pump or filter pump
How to proceed:
C
−Screw the stepped hose adapter with O-ring onto the transition piece of the pump and hand-tighten.
−If necessary, remove the fine-mesh filters from both sides of the filter cover.
−Place the unit in the pond on a horizontal, firm and sludge-free base and ensure that it is completely covered by
water.
Maximum installation depth: 2 m below the surface of the water.
Commissioning/start-up
Attention! The pump must never run dry.
Possible consequence: The pump will be destroyed.
Protective measure: Check the water level at regular intervals. Always place the unit below water level.
This is how to connect the power supply:
Switching on: Connect power plug to the socket. The unit switches on immediately when the power connection is
established.
Switching off: Disconnect the power plug.
Adjustments
D
Use as a fountain pump:
−Turn the control valve on the telescopic extension to achieve the desired spray pattern.
−If necessary, turn the control valve on the ball joint to achieve the desired flow rate.
Remedy of faults
Malfunction Cause Remedy
The unit is not operating No mains voltage Check mains voltage
Impeller blocked Clean impeller
Strainer casing clogged Clean strainer casing
Insufficient delivery rate
Excessive pressure losses in the hoses Reduce hose length and connecting parts to a
minimum, route hoses as straight as possible
Unit switches off after a short running period Water temperature too high Note maximum water temperature of +35 °C
Wear parts
The impeller unit is a wearing part and does not fall under the warranty.

11
- GB -
Maintenance and cleaning
Attention! Dangerous electrical voltage.
Possible consequences: Death or severe injury.
Protective measures:
−Prior to reaching into the water, disconnect the power supply to all units used in the water.
−Disconnect the power plug prior to carrying out work on the unit.
Cleaning the filter housing
If necessary, clean the unit with clear water using a soft brush.
−Never use aggressive cleaning agents or chemical solutions. These could attack the housing surface or impair the
function.
Cleaning the pump
How to proceed:
E
−Unscrew the transition piece (with telescopic extension or stepped hose adapter) from the pump.
−Actuate the engagement hook on the filter housing, open the strainer casing and remove the pump.
−Unscrew the pump lid and remove the impeller.
−Clean the impeller and filter housing using clean water and a brush. Rinse the strainer casing under running water.
−Reassemble the unit in the reverse order.
Storage/Over-wintering
Remove the unit at temperatures below zero degrees centigrade. Thoroughly clean the unit, check for damage and
store immersed in water in a frost-free environment. Do not immerse the plug!
Disposal
Do not dispose of this unit with domestic waste! For disposal purposes, please use the return system provided.
Disable the unit beforehand by cutting off the cables.
Guarantee conditions
PfG grants a 3 year guarantee from the date of sale on proven material and manufacturing faults. Prerequisite for our
guarantee is the presentation of the purchase receipt. Our guarantee will become null and void if the unit is misused,
electrically or mechanically damaged by inappropriate use and improper repair by non-authorised workshops. Repairs
are reserved for workshops authorised by PfG or by PfG itself. In the case of warranty claims, please return the defec-
tive unit or part freight paid to PfG together with a description of the fault and the purchase receipt. PfG reserves the
right to invoice repair costs. PfG is not liable for transport damage. Any damage must be claimed against the carrier.
Further claims of whatever type, especially consequential damage, are excluded. This guarantee does not affect the
final customer’s claims against the dealer.

12
- FR -
Traduction de la notice d'emploi originale
Remarques relatives à cette notice d'emploi
Avec l'acquisition du produit, PondoVario 1000 / 1500 / 2500 vous avez fait le bon choix.
Avant la première utilisation de l'appareil, lire attentivement cette notice d'emploi et se familiariser avec l'appareil. Tous
les travaux effectués avec et sur cet appareil devront être exécutés conformément aux directives ci-jointes.
Respecter impérativement les consignes de sécurité relatives à une utilisation correcte et en toute sécurité.
Conserver soigneusement cette notice d'emploi. Lors d'un changement de propriétaire, prière de transmettre égale-
ment cette notice d'emploi.
Symboles dans cette notice d'emploi
Les symboles utilisés dans cette notice d'emploi ont les significations suivantes :
Risque de dommages aux personnes dû à une tension électrique dangereuse
Le symbole attire l'attention sur un danger directement imminent pouvant entraîner la mort ou des blessures
graves si les mesures correspondantes ne sont pas prises.
Risque de dommages aux personnes dû à une source de danger générale
Le symbole attire l'attention sur un danger directement imminent pouvant entraîner la mort ou des blessures
graves si les mesures correspondantes ne sont pas prises.
Consigne importante pour un fonctionnement exempt de dérangement.
A Renvoi à une ou à plusieurs illustrations. Pour cet exemple : renvoi à l'illustration A.
→Renvoi à une autre section.
Description du produit
PondoVario 1000 / 1500 / 2500 est une pompe de jet d'eau pour étangs de jardin, fontaines décoratives et petits cours
d'eau.
−Les filtres fins sont amovibles pour l'alimentation du cours d'eau ou du filtre.
−Allonge télescopique orientable équipée de quatre buses et d'un joint sphérique.
−Seconde sortie réglable séparément.
−Contrôle de la température par le biais d'un contrôleur thermique incorporé.
Fourniture et structure de l'appareil
A PondoVario 1000 / 1500 / 2500 Quantité
1 Corps de filtre avec pompe filtrante, la pompe filtrante est fixée sur le couvercle de filtre au moyen d'un mamelon de
raccordement (2)
1
2 Mamelon de raccordement, ½" 1
3 Rotule à sortie réglable (∅9 mm) 1
4 Allonge télescopique, en 2 pièces, composé du tuyau extérieur et du tuyau intérieur 1
5 Raccord universel, ½", ¾", 1" 1
6 Joint torique 12 × 4 mm pour raccord universel (4) 1
7 Buses 4
Utilisation conforme à la finalité
PondoVario 1000 / 1500 / 2500, appelé par la suite "appareil", et toutes les autres pièces faisant partie de la livraison
ne peuvent être utilisées que comme suit :
−Pour le pompage d'eau d'étang normale pour filtres et systèmes à cours d'eau.
−Exploitation dans le respect des données techniques.
Les restrictions suivantes sont valables pour l'appareil :
−Ne pas utiliser dans des piscines naturelles.
−Ne jamais refouler des liquides autres que de l'eau.
−Ne jamais utiliser sans débit d'eau.
−Ne pas utiliser en relation avec des produits chimiques, des produits alimentaires, des matériaux facilement
inflammables ou explosifs.
- FR -

13
- FR -
Consignes de sécurité
La sociétè PfG a construit cet appareil selon l'état actuel des connaissances techniques et les consignes de sécurité
en vigueur. Toutefois des dangers pour les personnes et les biens peuvent émaner de cet appareil lorsque celui-ci est
utilisé de manière non appropriée voire non conforme à sa finalité ou lorsque les informations de sécurité ne sont pas
respectées.
Pour des raisons de sécurité, les enfants et les mineurs de moins de 16 ans ainsi que les personnes n'étant
pas en mesure de reconnaître les dangers ou n'ayant pas pris connaissance de cette notice d'emploi ne sont
pas autorisés à utiliser cet appareil ! Les enfants doivent être sous surveillance pour s'assurer qu'ils ne jouent
pas avec l'appareil.
Dangers dus à la combinaison d'eau et d'électricité
−La combinaison d'eau et d'électricité peut entraîner des blessures graves ou la mort par électrocution en présence
de raccordements non conformes ou d'une utilisation inappropriée.
−Toujours mettre hors tension tous les appareils se trouvant dans l'eau avant tout contact avec l'eau.
Installation électrique correspondant aux prescriptions
−Les installations électriques doivent correspondre aux règlements d'installation nationaux et être réalisées
uniquement par une personne spécialisée dans les montages électriques.
−Une personne est considérée comme personnel spécialisé dans les montages électriques lorsqu'elle est capable et
habilitée à apprécier et réaliser les travaux qui lui sont confiés en raison de sa formation technique, de ses
connaissances et de son expérience. Le travail d'une personne qualifiée comprend également l'identification de
dangers éventuels et le respect des normes régionales et nationales en vigueur, des règlements et des dispositions.
−En cas de questions et de problèmes, prière de vous adresser à un électricien.
−Le raccordement de l'appareil est autorisé uniquement lorsque les données électriques de l'appareil et l'alimentation
électrique correspondent. Les données de l'appareil sont indiquées sur la plaque signalétique de l'appareil, ou sur
l'emballage, ou dans cette notice d'emploi.
−Veiller à ce que l'appareil soit absolument protégé par fusible par le biais d’une protection différentielle avec un
courant assigné de 30 mA maximum.
−Les câbles de rallonge et le distributeur de courant (par ex. blocs multiprises) doivent être conçus pour une
utilisation en extérieur (protégé contre les projections d'eau).
−La section des lignes de raccordement au réseau ne doit pas être inférieure à celle des câbles sous gaine
caoutchouc H05RN-F. Les câbles de rallonge doivent être conformes à la norme DIN VDE 0620.
−Protéger les raccordements à fiche contre l'humidité.
−Raccorder l'appareil uniquement à une prise installée conformément à la réglementation.
Exploitation sécurisée
−Ne pas utiliser l'appareil lorsque des personnes se trouvent dans l'eau !
−Ne pas utiliser l'appareil en cas de défectuosité des lignes électriques ou du carter.
−Ne pas porter, ni tirer l'appareil par le câble électrique.
−Poser tous les câbles de manière à ce qu'ils soient protégés contre d'éventuels endommagements et ne puissent
pas provoquer la chute d'une personne.
−Ne jamais ouvrir le carter de l'appareil ou des parties y appartenant si cela n'est pas expressément indiqué dans la
notice d'emploi.
−N'utiliser que des pièces de rechange et des accessoires d'origine pour l'appareil.
−Ne jamais procéder à des modifications techniques sur l'appareil.
−Ne faire effectuer les réparations que par des SAV autorisés par PfG.
−Tenir la prise de courant et la prise de secteur au sec.

14
- FR -
Mis en place et raccordement
Utilisation comme pompe de jeu d'eau
Voici comment procéder :
B
−Assemblage de l'allonge télescopique.
Introduire le tuyau intérieur dans le tuyau extérieur et le bloquer avec la douille raccord.
−Passer l'allonge télescopique sur la rotule.
La vanne régulatrice de l'allonge télescopique et la sortie de la rotule doivent être face à face pour que l'eau puisse
s'écouler à la sortie de la rotule.
−Introduire la buse voulue dans l'allonge télescopique et la visser.
La profondeur du vissage de certaines buses est différente pour permettre leur adaptation à la forme de la fontaine.
−Visser la rotule sur le mamelon de raccordement et la bloquer en la serrant à la main.
Il est possible, en option, d'alimenter un cours d'eau par le biais d'une sortie réglable (∅9 mm) sur la rotule.
−Aligner l'allonge télescopique à la verticale au-dessus de la rotule.
−Poser l'appareil à l'horizontale dans l'étang, sur une surface stable et exempte de vase, de manière à ce qu'il soit
totalement immergé.
Utilisation comme pompe de cours d'eau ou pompe filtrante
Voici comment procéder :
C
−Visser le raccord universel, joint torique compris, sur le mamelon de raccordement de la pompe et le bloquer en le
serrant à la main.
−Enlever éventuellement les filtres fins de part et d'autre du couvercle de filtre.
−Poser l'appareil à l'horizontale dans l'étang, sur une surface stable et exempte de vase, de manière à ce qu'il soit
totalement immergé.
Hauteur d'installation maximale : 2 m sous le niveau de l'eau.
Mise en service
Attention ! La pompe ne doit pas fonctionner en marche à sec.
Conséquence éventuelle : la pompe en serait détruite.
Mesure de protection : contrôler régulièrement le niveau d'eau. D'une manière générale, l'appareil doit se
trouver sous le niveau de l'eau.
Méthode pour établir l'alimentation en courant :
Mise en circuit : Brancher la prise de secteur dans la prise de courant. L'appareil se met immédiatement en marche
dès que la connexion avec le réseau est établie.
Mise hors circuit : Retirer la prise de secteur.
Réglages
D
Utilisation comme pompe de jeu d'eau :
−Tourner la vanne régulatrice qui se trouve sur l'allonge télescopique jusqu'à ce que le jeu d'eau voulu soit obtenu.
−Tourner également la vanne régulatrice qui se trouve sur la rotule jusqu'à ce que le débit voulu soit atteint.
Élimination des dérangements
Problème Cause Remède
L’appareil ne fonctionne pas Absence de tension de réseau Contrôler la tension de réseau
La turbine est bloquée Nettoyer la turbine
Enveloppe filtrante bouchée Nettoyer l’enveloppe filtrante
Capacité de refoulement insuffisante
Pertes de pression trop importantes dans les
conduites
Réduire au minimum la longueur des tuyaux et
les éléments de connexion, et poser si possible
le tuyau bien droit
L’appareil s’arrête après une courte période La température de l'eau est trop élevée Température maximale de l'eau admissible :
+ 35 °C
Pièces d'usure
L'unité de fonctionnement est une pièce d'usure et n'est pas couverte par la garantie.

15
- FR -
Nettoyage et entretien
Attention ! Tension électrique dangereuse.
Conséquences éventuelles : mort ou blessures graves.
Mesures de protection :
−Retirer la prise de secteur de tous les appareils se trouvant dans l'eau avant de toucher l'eau.
−Retirer la prise de secteur de l'appareil avant de procéder à des travaux sur l'appareil !
Nettoyage du carter du filtre
Nettoyez l'appareil au besoin à l'eau claire et en utilisant une brosse douce.
−N'utiliser en aucun cas des produits de nettoyage agressifs ou des solutions chimiques qui risqueraient d'attaquer le
boîtier ou d'entraver le fonctionnement.
Nettoyage de la pompe
Voici comment procéder :
E
−Séparer le mamelon de raccordement (allonge télescopique ou raccord universel compris) de la pompe en le
dévissant.
−Actionner le crochet sur le corps du filtre, ouvrir l'enveloppe filtrante et sortir la pompe.
−Dévisser le couvercle de la pompe et retirer la turbine.
−Nettoyer la turbine et le corps du filtre à l'eau claire et avec une brosse. Rincer l'enveloppe filtrante sous l'eau
courante.
−Rassembler l'appareil dans l'ordre inverse.
Stockage/Entreposage pour l'hiver
Il est nécessaire de retirer l'appareil en cas de gel. Effectuer un nettoyage approfondi, contrôler la présence éventuelle
de dommages sur l'appareil et le conserver immergé et à l'abri du gel. La prise ne doit jamais se trouver sous l'eau !
Recyclage
L'appareil ne doit pas être jeté avec les ordures ménagères ! Prière d'utiliser le système de reprise prévu à cet
effet. Rendez l'appareil inutilisable en sectionnant le câble auparavant.
Conditions de garantie
PfG assure une garantie de 3 ans à partir de la date de vente pour tout défaut de matériel ou de fabrication. La garan-
tie est valable uniquement sur présentation du bon d’achat. Le recours en garantie s’annule lors d’une manipulation
non conforme à la finalité, lors de dommage électrique ou mécanique entraîné par une utilisation abusive ainsi que lors
de réparation incorrecte effectuée par un atelier de réparation non autorisé. Les réparations ne doivent être effectuées
que par PfG ou par des ateliers de réparation habilités par PfG. Lors de la déclaration de recours en garantie, prière de
faire parvenir à PfG la pièce ou l’appareil défectueux avec une description du défaut ainsi que le bon d’achat franco
domicile. PfG se réserve le droit de facturer des coûts de main d'œuvre. PfG décline toute responsabilité pour des
dommages survenus pendant le transport. Ces derniers devront être immédiatement déclarés auprès du transporteur.
Toutes réclamations ultérieures, de quelque nature que ce soit, en particulier les dommages consécutifs, sont exclues.
Cette garantie n’a aucun effet sur les réclamations du consommateur final vis-à-vis du négociant.

16
- NL -
Vertaling van de oorspronkelijke gebruiksaanwijzing
Instructies betreft deze gebruiksaanwijzing
Met de aanschaf van het product PondoVario 1000 / 1500 / 2500 heeft u een goede keuze gemaakt.
Voordat u het apparaat in gebruik neemt dient u de gebruiksaanwijzing zorgvuldig door te lezen en zich met het appa-
raat vertrouwd te maken. Alle werkzaamheden aan en met dit apparaat mogen uitsluitend verricht worden als ze
conform de onderhavige handleiding zijn.
Houdt u zich voor een juist en veilig gebruik stipt aan de veiligheidsvoorschriften.
Bewaar deze gebruiksaanwijzing zorgvuldig. Geef de gebruiksaanwijzing aan de nieuwe eigenaar wanneer het appa-
raat van eigenaar verwisselt.
Symbolen in deze handleiding
De in deze gebruiksaanwijzing gebruikte symbolen hebben de volgende betekenis:
Gevaar voor persoonlijke schade door gevaarlijke elektrische spanning
Het symbool wijst op een onmiddellijk dreigend gevaar, dat de dood of zware verwondingen tot gevolg kan
hebben als geen passende maatregelen worden getroffen.
Gevaar voor persoonlijke schade door een algemene gevarenbron
Het symbool wijst op een onmiddellijk dreigend gevaar, dat de dood of zware verwondingen tot gevolg kan
hebben als geen passende maatregelen worden getroffen.
Belangrijke aanwijzing voor een storingsvrije werking.
A Verwijst naar één of meer afbeeldingen. In dit voorbeeld: Verwijst naar afbeelding A.
→Zie naar een ander hoofdstuk.
Productbeschrijving
PondoVario 1000 / 1500 / 2500 is een waterpartijpomp voor tuinvijvers, decoratieve fonteinen en kleine waterstroomp-
jes.
−Voor waterstroom- of filteraanvoer kunnen de fijnfilters worden gedemonteerd.
−Draaibaar uitschuifbaar gedeelte met vier spuitmonden en kogelkoppeling.
−Tweede, apart regelbare uitvoer.
−Temperatuurbescherming met ingebouwde temperatuurmonitor.
Omvang van de levering en apparaatopbouw
A PondoVario 1000 / 1500 / 2500 Aantal
1 Filterhuis met filterpomp, de filterpomp is met een tussenstuk (2) aan het filterdeksel bevestigd 1
2 Tussenstuk ½" 1
3 Kogelkoppeling met regelbare uitgang ( ∅9 mm) 1
4 Uitschuifbaar gedeelte, 2-delig, bestaand uit buiten- en binnenpijp 1
5 Getrapte slangtule ½", ¾", 1" 1
6 O-ring 12 × 4 mm voor getrapte slangtule (4) 1
7 Spuitmond 4
Beoogd gebruik
PondoVario 1000 / 1500 / 2500, verder 'apparaat' genoemd, en alle andere onderdelen uit de levering mogen uitslui-
tend als volgt worden gebruikt:
−Voor het pompen van normaal vijverwater voor filter- en waterstroominstallaties.
−Gebruik onder naleving van de technische gegevens.
De volgende inperkingen gelden voor het apparaat:
−Niet gebruiken in zwemvijvers.
−Transporteer nimmer andere vloeistoffen dan water.
−Nooit gebruiken zonder doorstromend water.
−Niet gebruiken in combinatie met chemicaliën, levensmiddelen, licht brandbare of explosieve stoffen.
- NL -

17
- NL -
Veiligheidsinstructies
Dit apparaat is door de firma PfG gebouwd naar de huidige stand der techniek en onder inachtneming van de
bestaande veiligheidsvoorschriften. Desondanks is het mogelijk dat dit apparaat gevaar oplevert voor personen en
goederen, indien het op onoordeelkundige c.q. ondoelmatige wijze gebruikt wordt of als de veiligheidsvoorschriften niet
worden opgevolgd.
Uit veiligheidsoverwegingen mogen kinderen en jongeren onder de 16, evenals personen die de mogelijke
gevaren niet kunnen inschatten, of die niet met deze gebruiksaanwijzing vertrouwd zijn, dit apparaat NIET
bedienen. Kinderen moeten worden begeleid, om te garanderen dat zij niet met het apparaat spelen.
Gevaren als gevolg van de combinatie van water en elektriciteit
−De combinatie van water en elektriciteit kan - in geval van een niet volgens de voorschriften gemaakte aansluiting of
door onoordeelkundig gebruik - leiden tot elektrische schokken die ernstig letsel of de dood veroorzaken.
−Schakel eerst alle watervoerende apparaten spanningvrij alvorens u in het water grijpt.
Elektrische installatie volgens de voorschriften
−Elektrische installaties dienen te voldoen aan de nationale vestigingsbepalingen en mogen slechts door een
elektriciën worden uitgevoerd.
−Een persoon is een elektriciën als hij of zij op grond van zijn of haar opleiding, kennis en ervaring in staat en
bevoegd is, de aan hem of haar overgedragen werkzaamheden te beoordelen en uit te voeren. De werkzaamheden
als specialist omvatten ook het herkennen van mogelijke gevaren en het in acht nemen van geldige regionale en
nationale normen, voorschriften en bepalingen.
−Neem voor uw eigen veiligheid in geval van vragen of problemen contact op met een elektriciën.
−De aansluiting van het apparaat is slechts toegestaan als de elektrische gegevens van het apparaat en de voeding
overeenkomen. De apparatuurgegevens bevinden zich op het typeplaatje op het apparaat, of op de verpakking, of
in deze handleiding.
−Het apparaat moet beveiligd zijn via een aardlekschakelaar met een vastgestelde lekstroom van maximaal 30 mA.
−Verlengkabels en stroomverdelers (bijv. stekkerdelen) moeten voor het gebruik buitenshuis geschikt zijn
(spatwaterbestendig).
−Stroomkabels mogen geen kleinere doorsnede hebben dan rubberen slangen met de afkorting H07RN-F.
Verlengkabels moeten voldoen aan DIN VDE 0620.
−Bescherm de stekkerverbindingen tegen vochtigheid.
−Gebruik het apparaat uitsluitend op een volgens de voorschriften geïnstalleerde contactdoos.
Veilig gebruik
−Gebruik het apparaat uitsluitend, als er zich geen personen in het water bevinden!
−Gebruik het apparaat niet als er sprake is van defecte elektrische leidingen of een defecte behuizing.
−Het apparaat niet dragen, optillen aan of trekken met de elektrische leiding.
−Leg alle leidingen veilig, zodat beschadigingen uitgesloten zijn en niemand erover kan struikelen.
−Maak de behuizing van het apparaat of onderdelen ervan nooit open, als daar in de gebruiksaanwijzing niet
uitdrukkelijk naar gevraagd wordt.
−Gebruik alleen originele reserveonderdelen en accessoires voor het apparaat.
−Breng nooit technische veranderingen aan het apparaat aan.
−Laat reparaties uitsluitend verrichten door PfG -erkende serviceafdelingen.
−Houd de contactdoos en de netsteker droog.

18
- NL -
Plaatsen en aansluiten
Gebruik als vijverpomp
Zo gaat u te werk:
B
−Uitschuifbaar gedeelte in elkaar zetten.
Binnenpijp in de buitenpijp steken en met huls vastzetten.
−Uitschuifbaar gedeelte op de kogelkoppeling steken.
Het regelventiel van het uitschuifbare gedeelte en van de uitgang van de kogelkoppeling moeten tegenover elkaar
uitgelijnd zijn, zodat aan de uitgang van de kogelkoppeling water naar buiten komen kan.
−Gewenste spuitmond in het uitschuifbare gedeelte steken en indraaien.
Enkele spuitmonden moet u op verschillende diepte indraaien, om de vorm van de fontein aan te passen.
−Getrapte slangtule met o-ring op het tussenstuk van de pomp schroeven en handvast aandraaien.
Via de regelbare uitgang (∅9 mm) op het kogelgewricht, kunt u eventueel een waterstroompje voeden.
−Uitschuifbare gedeelte boven de kogelkoppeling verticaal uitlijnen.
−Het apparaat in de vijver op een vaste, moddervrije ondergrond opstellen, zodat het zich volledig onder water
bevindt.
Gebruik als stroompomp of filterpomp
Zo gaat u te werk:
C
−Getrapte slangtule met o-ring op het tussenstuk van de pomp schroeven en handvast aandraaien.
−Evt. aan beide zijden van het filterdeksel het fijnfilter demonteren.
−Het apparaat in de vijver op een vaste, moddervrije ondergrond opstellen, zodat het volledig bedekt is met water.
Maximale installatiediepte: 2 m onder de waterspiegel.
Ingebruikname
Let op! De pomp mag niet drooglopen.
Mogelijk gevolg: De pomp raakt defect.
Veiligheidsmaatregel: Controleer regelmatig het waterniveau. Het apparaat moet in principe onder de wa-
terspiegel zijn geplaatst.
Zo brengt u de stroomvoorziening tot stand:
Inschakelen: Stekker in het stopcontact steken. Het apparaat schakelt zichzelf direct in als de elektrische aansluiting
tot stand wordt gebracht.
Uitschakelen: Stekker uit het stopcontact trekken.
Instellingen
D
Gebruik als vijverpomp:
−Aan het uitschuifbare gedeelte van de telescoop, de regelklep draaien tot de gewenste waterbeeld ontstaat.
−Eventueel het regelventiel aan de kogelkoppeling draaien, tot de gewenste doorvoer bereikt is.
Storingen verhelpen
Storing Oorzaak Oplossing
Het apparaat loopt niet Geen netspanning De netspanning controleren
Schoepenrad geblokkeerd Looprad reinigen
Filterkorf verstopt Filterkorf reinigen
Onvoldoende pompcapaciteit
Te veel drukverlies in de leidingen Gebruik een minimale slanglengte en zo weinig
mogelijk verloopstukken, leg de slang zo recht
mogelijk uit
Apparaat schakelt na korte tijd uit Watertemperatuur te hoog Houdt u zich aan de maximale
watertemperatuur van +35 °C
Slijtagedelen
De rotor is een onderdeel dat aan slijtage blootstaat en valt niet onder de garantie.

19
- NL -
Reiniging en onderhoud
Let op! Gevaarlijke elektrische spanning!
Mogelijke gevolgen: de dood of zware verwondingen.
Veiligheidsmaatregelen:
−Voordat u in het water grijpt, dient u eerst de stekkers van alle apparaten die zich in het water bevinden uit
het stopcontact te trekken.
−Voor werkzaamheden aan het apparaat de stekker uit het stopcontact trekken.
Filterhuis reinigen
Reinig het apparaat indien nodig met kraanwater en een zachte borstel.
−Gebruik nooit agressieve schoonmaakmiddelen of chemische oplossingen, omdat hierdoor de behuizing
beschadigd kan raken of de werking negatief kan worden beïnvloed.
Pomp reinigen
Zo gaat u te werk:
E
−Tussenstuk (met uitschuifbaar gedeelte of getrapte slangtule) van de pomp afschroeven.
−Vergrendeling in het filterhuis losmaken, filterdeksel openen en pomp afnemen.
−Pompdeksel losdraaien en aandrijfwiel afnemen.
−Aandrijfwiel en filterhuis met helder water en een borstel reinigen. Filterdeksel onder stromend water uitspoelen.
−Apparaat in omgekeerde volgorde in elkaar zetten.
Bewaren/overwinteren
Bij vorst moet u het apparaat deïnstalleren. Maak het apparaat grondig schoon, controleer het op beschadigingen en
bewaar het gedompeld of gevuld op een vorstvrije plaats. De stekker mag niet overspoeld worden!
Afvoer van het afgedankte apparaat
Dit apparaat niet met het huishoudelijk afval afvoeren! Maak gebruik van het hiervoor bestemde recyclesy-
steem. Maak het apparaat eerst door het afsnijden van de kabels onbruikbaar.
Garantievoorwaarden
PfG geeft vanaf de verkoopdatum gedurende 3 jaar garantie op aantoonbare materiaal- en fabricagefouten. Om
aanspraak te kunnen maken op garantie moet u in het bezit zijn van de kassabon. De aanspraak op garantie vervalt bij
onoordeelkundig gebruik, elektrische of mechanische beschadiging als gevolg van misbruik en tevens in geval van
onvakkundige reparatie door niet bevoegde monteurs. Reparaties mogen uitsluitend worden verricht door PfG of door
monteurs die door PfG hiervoor de bevoegdheid hebben gekregen. Om gebruik te maken van de garantie, kunt u het
beschadigde apparaat of het defecte onderdeel samen met een foutenbeschrijving en de kassabon opsturen aan PfG.
PfG behoudt zich het recht voor montagekosten aan te rekenen. PfG is niet aansprakelijk voor transportschade. Deze
dient u onmiddellijk te verhalen op het transportbedrijf. Andere aanspraken, om het even van welke aard, maar in het
bijzonder voor gevolgschade, zijn uitgesloten. Deze garantie is geen inbreuk op de aanspraken van de eindverbruiker
jegens de dealer.

20
- ES -
Traducción de las instrucciones de uso originales
Indicaciones sobre estas instrucciones de uso
La compra del producto PondoVario 1000 / 1500 / 2500 es una buena decisión.
Lea minuciosamente las instrucciones y familiarícese con el equipo antes de usar el mismo por primera vez. Todos los
trabajos en y con este equipo sólo se deben ejecutar conforme a estas instrucciones.
Tenga necesariamente en cuenta las indicaciones de seguridad para garantizar un uso correcto y seguro del equipo.
Guarde cuidadosamente estas instrucciones. Entregue estas instrucciones al nuevo propietario en caso de cambio de
propietario.
Símbolos en estas instrucciones
Los símbolos que se emplean en estas instrucciones de uso tienen el siguiente significado:
Peligro de daños a personas por tensión eléctrica peligrosa
El símbolo indica un peligro inminente que puede provocar la muerte o graves lesiones si no se toman las
medidas correspondientes.
Peligro de daños de personas por una fuente de peligro general
El símbolo indica un peligro inminente que puede provocar la muerte o graves lesiones si no se toman las
medidas correspondientes.
Indicación importante para un funcionamiento sin fallos.
A Referencia a una o varias ilustraciones. En este ejemplo: Referencia a la ilustración A.
→Referencia a otro capítulo.
Descripción del producto
PondoVario 1000 / 1500 / 2500 es una bomba para juegos acuáticos para lagunas de jardín, fontanas artificiales y
arroyuelos.
−Para arroyuelos y alimentación de filtros pueden quitarse los filtros finos.
−Extensión telescópica articulada, con cuatro boquillas y articulación esférica.
−Una segunda salida, con regulación propia.
−Protección térmica mediante vigía de temperatura integrado.
Volumen de suministro y estructura del equipo
A PondoVario 1000 / 1500 / 2500 Cantidad
1 Carcasa de filtro con bomba de filtrado; la bomba de filtrado se fija a la tapa del filtro con una pieza de paso (2) 1
2 Pieza de paso, ½" 1
3 Articulación esférica con salida regulable (∅9 mm) 1
4 Extensión telescópica, 2 piezas, consistente en tubo externo y tubo interno 1
5 Boquilla escalonada para manguera, ½", ¾", 1" 1
6 Junta tórica 12 × 4 mm para boquilla escalonada de manguera (4) 1
7 Boquillas 4
Uso conforme a lo prescrito
PondoVario 1000 / 1500 / 2500, denominado a continuación "equipo" y todas las otras piezas incluidas en el suminis-
tro se deben emplear exclusivamente como sigue:
−Para bombear agua normal de lagunas, para filtros e instalaciones de arroyos.
−Operación observando los datos técnicos.
Para el equipo son válidas las siguientes limitaciones:
−No emplee en piscinas.
−No transporte nunca otros líquidos que no sea el agua.
−No opere nunca sin circulación de agua.
−No emplee el equipo en combinación con productos químicos, alimentos y sustancias fácilmente inflamables o
explosivas.
- ES -
