Portfolio Outdoor FY06-043-1 User manual

Portfolio is a registered trademark of
LF, LLC. All rights reserved.
®
ITEM/ # 0255322
0255323
WALL LANTERN
MODEL # FY06-043-1
FY06-044-1
Français p. 8
Español p. 15
ATTACH YOUR RECEIPT HERE
Lowes.com/portfolio
Questions, problems, missing parts? Before returning to your retailer, call our customer
service department at 1-800-643-0067, 8 a.m. - 6 p.m., EST, Monday -Thursday, 8 a.m-
5 p.m., EST Friday.
1
Serial Number Purchase Date

Lowes.com/portfolioLowes.com/portfolio
2
r.

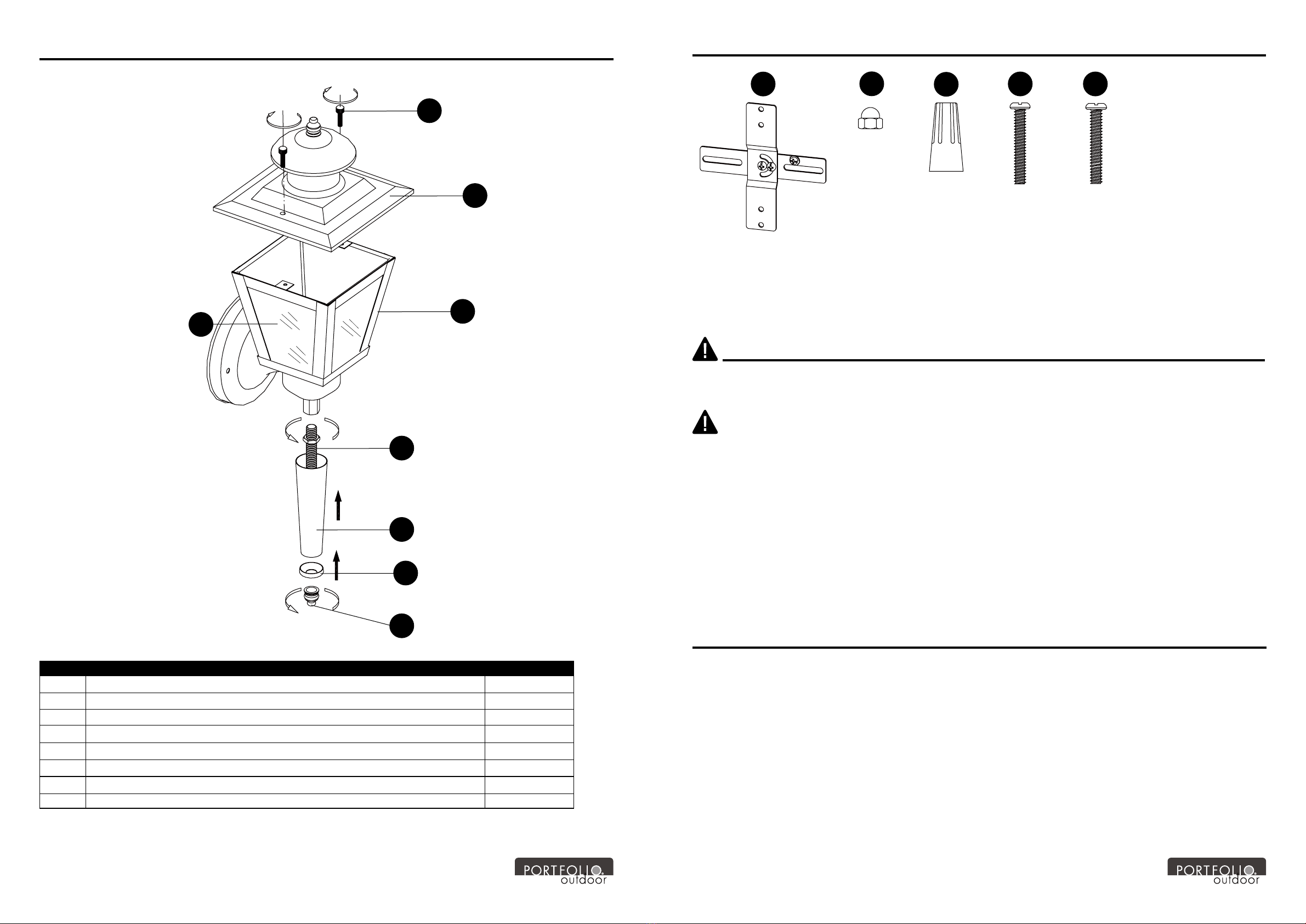

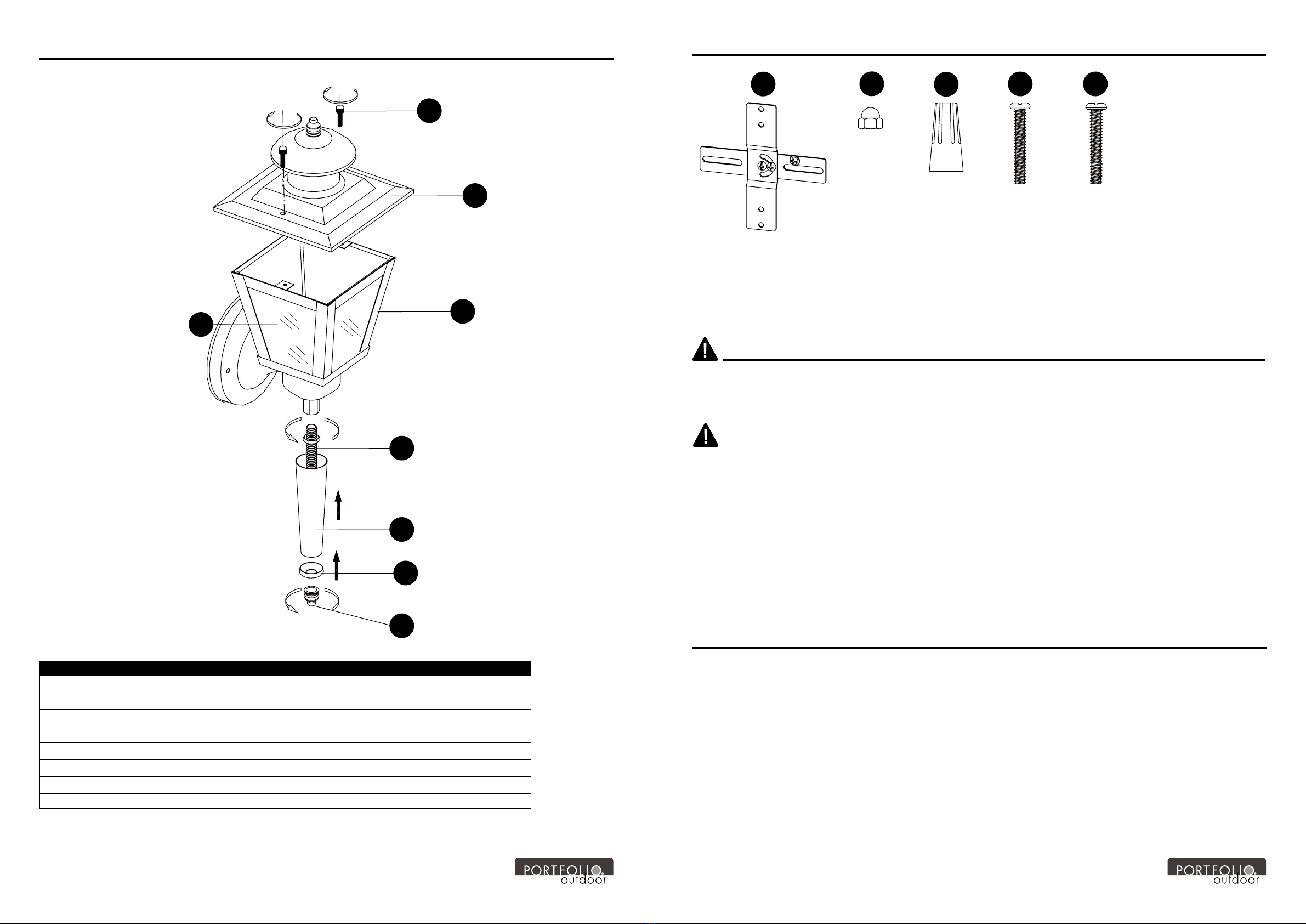

PACKAGE CONTENTS
B
H
B
A
B
B
B
C
B
D
B
E
B
F
B
G
PART DESCRIPTION QUANTITY
A Decorative nut (preassembled to Fixture (C)) 2
B Cover 1
C Fixture 1
D Threaded nipple and nut 2
E Round tube (preassembled to Threaded nipple and nut (D)) 1
F Font (preassembled to Threaded nipple and nut (D)) 1
G Knob (preassembled to Threaded nipple and nut (D)) 4
H Glass (preassembled to Fixture (C)) 4
SAFETY INFORMATION
3
PREPARATION
WARNING
• TURN OFF ELECTRICITY at main fuse box (or circuit breaker box) before beginning
installation by removing fuse (or switching off circuit breaker).
• MINIMUM 75°C SUPPLY CONDUCTORS.
CAUTION
• CONSULT A QUALIFIED ELECTRICIAN TO ENSURE CORRECT BRANCH CIRCUIT
CONDUCTOR.
• If in doubt about electrical installation, consult a licensed electrician.
Cap nut
Qty. 2
AA DD EE
CC
BB
Before beginning assembly of product, make sure all parts are present. Compare parts with
Estimated Assembly Time: 35 minutes
Tools Required for Assembly (not included): Flathead screwdriver, Phillips screwdriver
Helpful Tools (not included): Wire strippers, Pliers, Wire cutters, Safety glasses, Step ladder.
Machine
screw
Qty. 2
Mounting
screw
Qty. 2
Wire nut
Qty. 3
HARDWARE CONTENTS (shown actual size)
Crossbar
(Not actual size)
Qty. 1
Please read and understand this entire manual before attempting to assemble, operate or install
the product.
• Install lamp more than 48 in. from ground.
package contents list and hardware contents list. If any part is missing or damaged, do not
attempt to assemble the product.
Electrical tape. ,

Lowes.com/portfolio Lowes.com/portfolio
45
Hardware Used
BB x 2
Cap nut
DD x 2
EE x 2
1
Crossbar
AA x

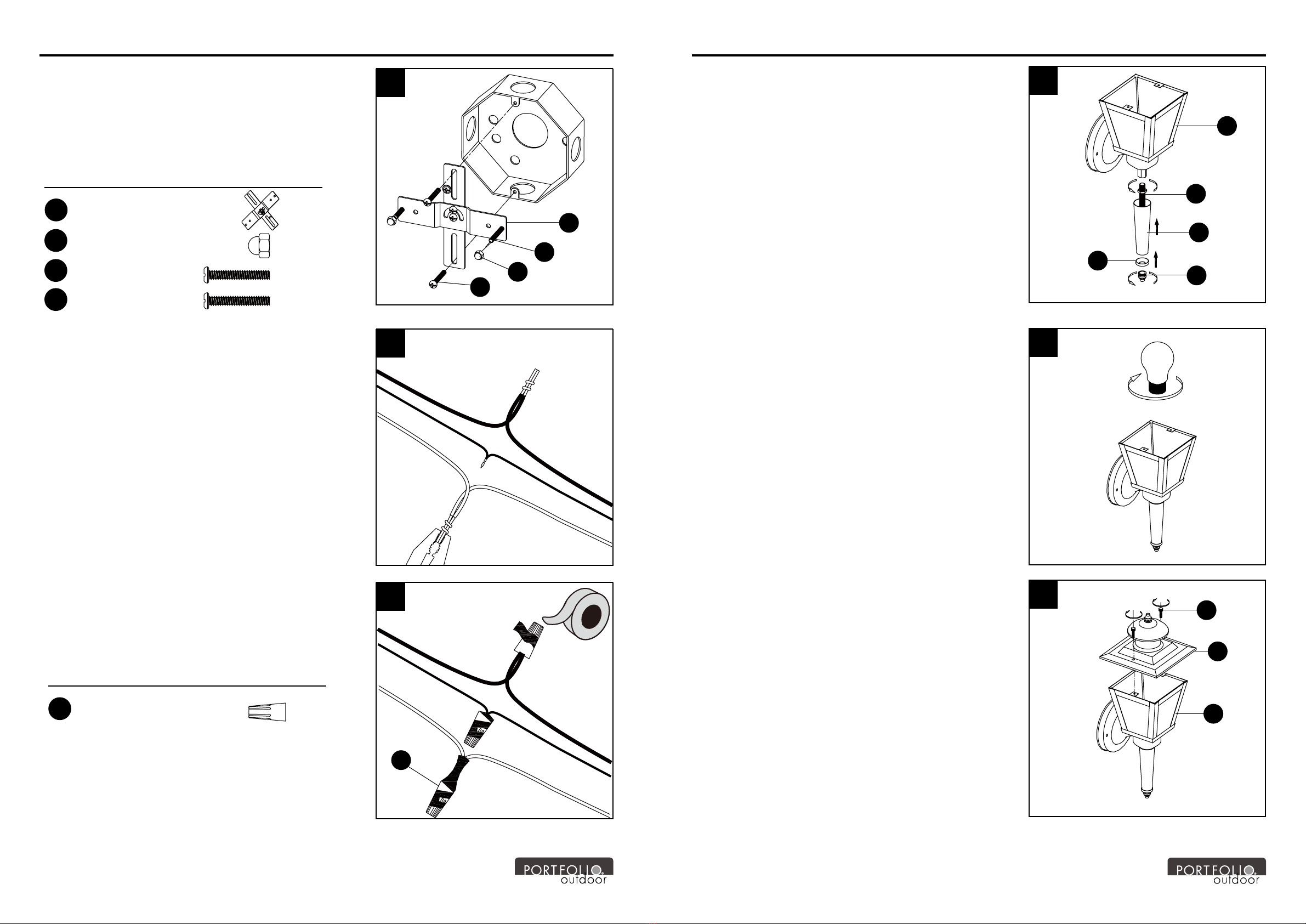

ASSEMBLY INSTRUCTIONS
1
Machine screw
Mounting screw
1.Take off cap nuts (BB). Then attach the crossbar
(AA) by tightening the machine screws (DD)
securely into the outlet box (not included). The
mounting screws (EE) should protrude away
from the outlet box.
2. Strip 3/4 in. of insulation from wire ends.
Twist stripped ends together with pliers, black
to black (power) and white to white (neutral).
Attach copper wire to ground wire. Helpful
hint: If necessary, attach copper ground wire
to grounded junction box.
2
Hardware Used
CC x 3
Wire nut
3. Attach wire nuts (CC). Tape wire nuts (CC)
and wires together. 3
AA
EE
BB
DD
CC
4. Screw threaded nipple and nut (D) to the base
of xture (C). Place the round tube (E) and font
(F) around threaded nipple and nut (D), then
tighten with knob (G) until secure.
ASSEMBLY INSTRUCTIONS
4
6. Remove decorative nut (A), place cover (B)
onto the xture (C). Secure with decorative
nut (A).
5
5. Install light bulb (not included). Use one 60-
watt max. standard-base bulb or one 13-watt
standard-base CFL bulb.
6
C
D
E
G
F
A
B
C

Lowes.com/portfolio
7
Lowes.com/portfolio
Printed in China
Portfolio is a registered
trademark of LF, LLC.
All rights reserved.
®
6
7

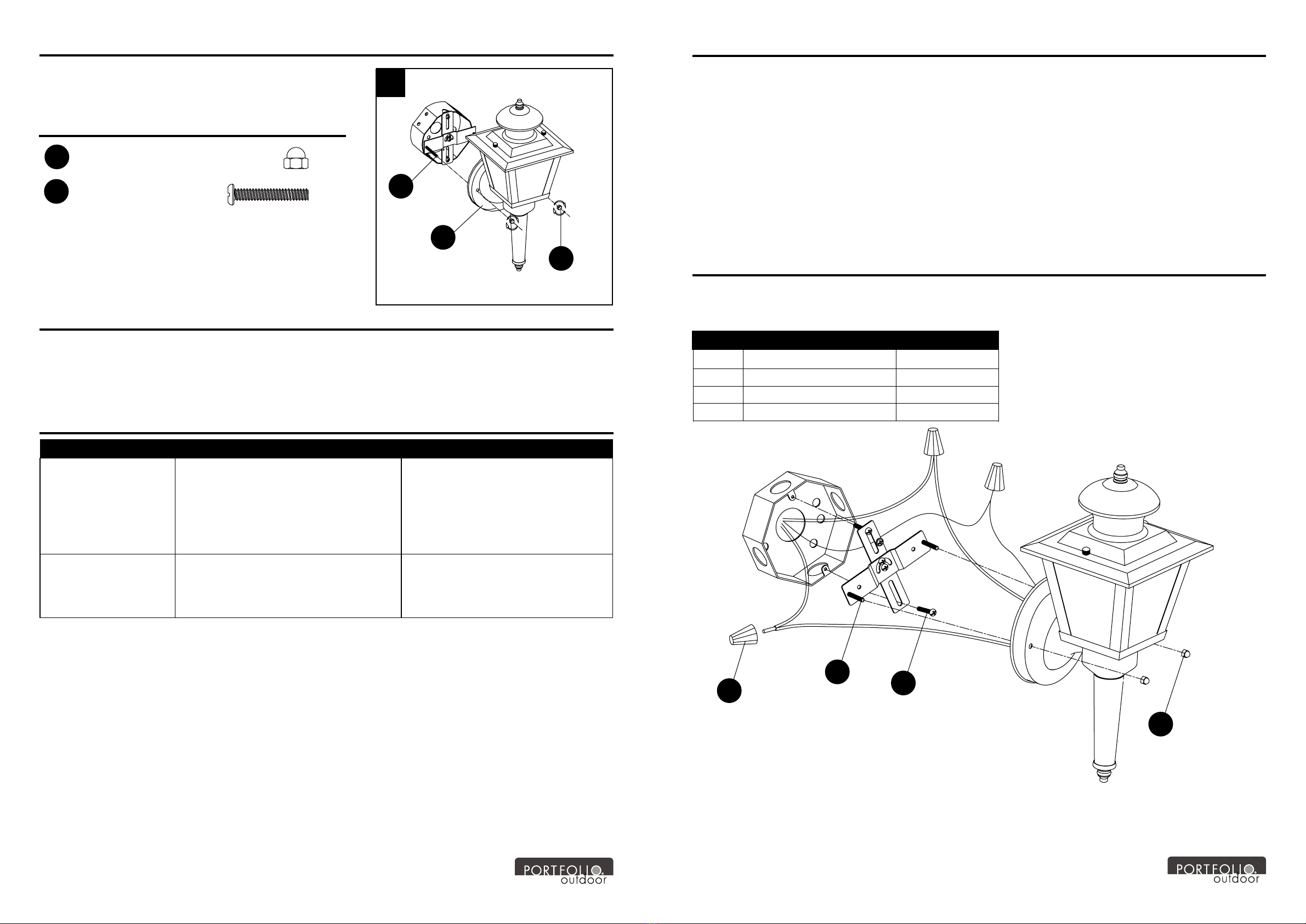

ASSEMBLY INSTRUCTIONS
7. Place xture (C) into mounting screws (EE).
Then secure with cap nuts (BB).
B
EE
• Note: Before use, add silicone glass sealant between wall and canopy, leaving the bottom clear
so moisture can drip down.
CARE AND MAINTENANCE
• Shut off main power supply before wiping product with damp cloth or window cleaner. Do not
use abrasives.
• Bulb replacement: Use one 60-watt max. standard-base bulb or one 13-watt standard-base CFL
bulb.
TROUBLESHOOTING
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
Bulb won’t light. 1. Bulb is burned out.
2. Power is off.
3. Faulty wire connection.
4. Faulty switch.
1. Replace light bulb.
2. Make sure power supply is on.
3. Check wiring.
4. Test or replace switch.
Fuse blows or circuit
breaker trips when
light is turned on.
Crossed wires or power wire is
grounding out.
Check wire connections.
B
C
B
BB
Hardware Used
B
BB Cap nut x2
B
EE Mounting screw x2
WARRANTY
The manufacturer warrants all of its lighting xtures against defects in materials and workmanship
for three (3) years from the date of purchase. If within this period the product is found to be
defective in material or workmanship, the product must be returned, with a copy of the original
sales receipt as proof of purchase in the original carton, to the place of purchase. The manufacturer
will, at its option, repair, replace or refund the original purchase price to the consumer. This
warranty does not cover xtures becoming defective due to misuse, accidental damage, improper
handling and/or installation and specically excludes liability for direct, incidental or consequential
damages. As some states do not allow exclusions or limitations on an implied warranty, the above
exclusions and limitations may not apply to you. This warranty gives you specic legal rights, and
you may have other rights that vary from state to state.
REPLACEMENT PARTS LIST
For replacement parts, call our customer service department at 1-800-643-0067, 8 a.m. - 6 p.m.,
EST, Monday - Thursday, 8 a.m. - 5 p.m., EST, Friday.
PART DESCRIPTION PART #
Cap nut
Wire nut
Machine screw
CC
110-080700
375-022000
109-042600
109-042500
BB
CC
DD
EE mounting screw
EE DD
BB

Portfolio® est une marque de commerce
