Portfolio Outdoor LWS20325J1 User manual

ITEM #0398456
WALL LANTERN
Français p. 11
Español p. 21
1
MODEL #LWS20325J1
Portfolio ® is a registered trademark
of LF, LLC. All Rights Reserved.
Questions, problems, missing parts? Before returning to your retailer, call our customer
service department at 1-800-643-0067, 8 a.m. - 6 p.m., EST, Monday - Thursday, 8 a.m. -
5 p.m., EST, Friday.
ATTACH YOUR RECEIPT HERE
Serial Number Purchase Date
AB1279 Lowes.com/portfolio
1

PACKAGE CONTENTS
2Lowes.com/portfolio
C
B
A
PART DESCRIPTION QUANTITY
A
B
C
1
1
1
Fixture Body
Shade
Scroll

HARDWARE CONTENTS (shown actual size)
3Lowes.com/portfolio
HH II
Lock Screw
Qty. 4
FF GG
Nipple
Qty. 1
Crossbar
(not shown to size)
Qty. 1
EE
Outlet
Box
Screw
Qty. 2
DD EECC
Hex Nut
Qty. 1
AA BB
Wire
Connector
Qty. 3
Green Ground
Screw
[preassembled
to Crossbar (FF)]
Qty. 1
Lock
Washer
Qty.1
Lock Ball
Qty.1
JJ
Rubber Washer
Qty.1

4Lowes.com/portfolio
SAFETY INFORMATION
Please read and understand this entire manual before attempting to assemble, operate or install
the product.
WARNING
• RISK OF ELECTRIC SHOCK - Before beginning installation, turn off electricity at the circuit
breaker box or the main fuse box.
• RISK OF FIRE - Use bulbs specified by the markings and/or labels on the fixture.
CAUTION
• For your safety, read instructions completely before beginning installation.
• If in doubt about electrical installation, consult a licensed electrician.
• Turn off electricity to fixture before replacing the bulb(s).
PREPARATION
Before beginning assembly of product, make sure all parts are present. Compare parts with
package contents list and hardware contents list. If any part is missing or damaged, do not
attempt to assemble the product.
Estimated Assembly Time: 30 - 45 minutes
Tools Required for Assembly (not included): Flathead screwdriver, Phillips screwdriver, Pliers,
Wire cutters, Electrical tape, Safety goggles and Ladder.
Helpful Tools (not included): Wire strippers

5
ASSEMBLY INSTRUCTIONS
x 2
Hardware Used
3
3. Secure the crossbar (FF) to the outlet box (not
included) with outlet box screws (CC). Tighten until
snug.
2. Pull the scroll end of the scroll (A) into the loop on
the fixture body (B). Attach the rubber washer (JJ)
and the other end of the scroll (A) onto the top of
the backplate on the fixture body (B) and secure
with the lock screw (HH). Hand tighten until snug.
Outlet
Box
Screw
CC
x 1
x 1
Hardware Used
HH
JJ
x 1
Crossbar
FF
CC
FF
Outlet Box
B
B
A
HH
JJ
loop
1. Rotate the backplate on fixture body (B) so it’s
positioned downward.
Lowes.com/portfolio
2
1
Lock Screw
Rubber Washer

6Lowes.com/portfolio
ASSEMBLY INSTRUCTIONS
EE
DD
AA
BB
Hardware Used

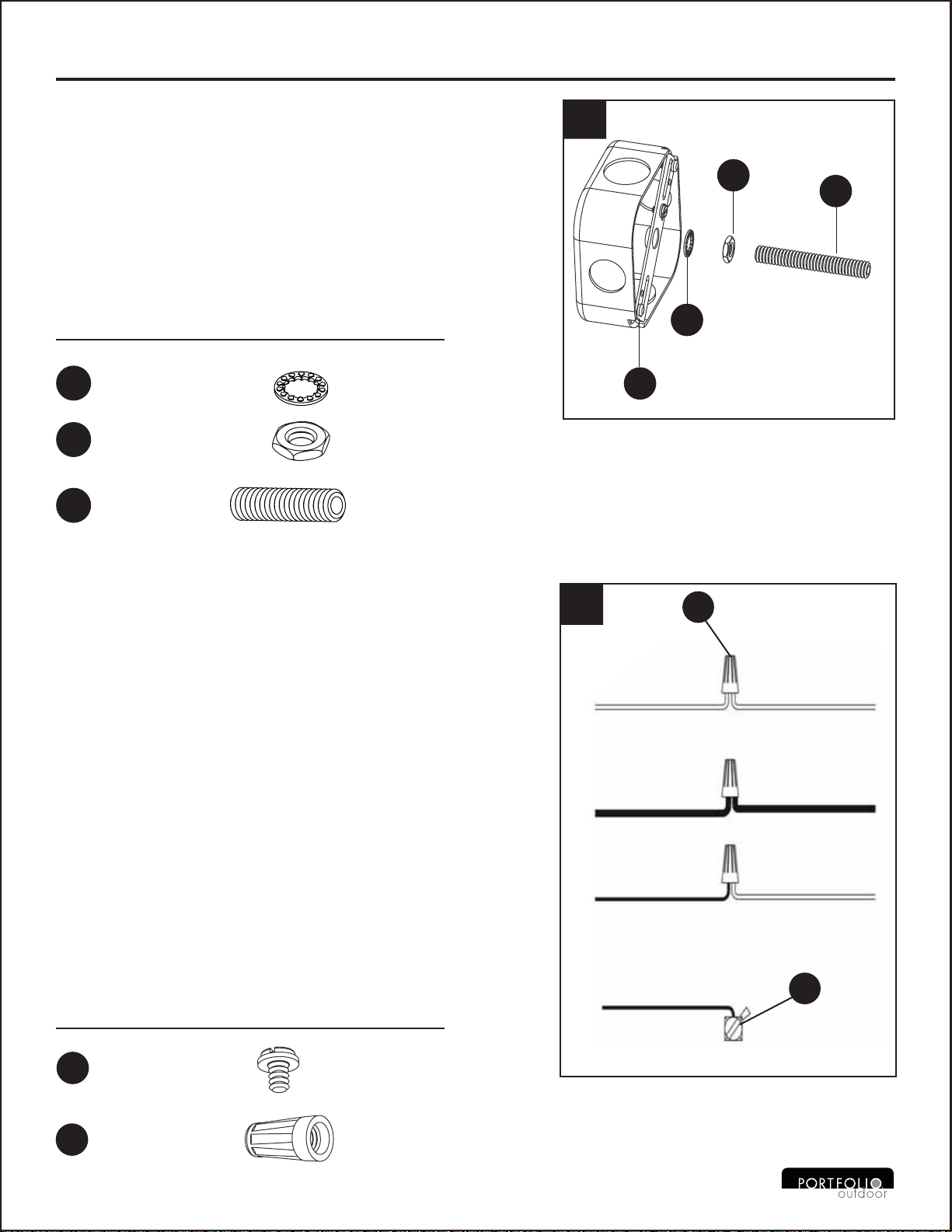

5. Attach ground fixture wire to either the green
ground screw (AA) on crossbar (FF) or to the
ground wire in the outlet box (usually GREEN
or BARE). If attaching fixture ground wire to
the crossbar, it is imperative that the outlet
box in your home be properly grounded.
Connect the neutral WHITE or RIBBED side
fixture wire to the neutral usually WHITE wire
from the outlet box. Connect the hot BLACK
or SMOOTH side fixture wire to the hot
usually BLACK wire from the outlet box.
Fasten wires together with a plastic wire
connector (BB) and tightly wrap connector (BB)
with electrical tape (not included).
5
x 1
Green
Ground
Screw
White Wire
From Outlet Box
Black Wire
From Outlet Box
Bare, or Green
Ground Wire Bare, or Green
Fixture Ground Wire
From Outlet Box
Bare, or Green
Ground Wire
From Outlet Box
White or
Ribbed Side
From Fixture
From Fixture
Black or
Smooth Side
OR
x 3
Wire
Connector
AA
BB
4. 4
Hardware Used
x1
x1
Lock Washer
Hex Nut
EE
x1
Nipple
GG
DD
Thread one hex nut (EE) onto top end of the nipple
(GG). Place one lock washer (DD) over the top end
of the nipple (GG) and then thread the nipple (GG)
into the center lock hole of the crossbar (FF). Using
pliers (not included), thread the hex nut (EE)
against the crossbar (FF) and hand tighten until
snug.
EE GG
DD
FF

7
x 3
Hardware Used
HH
HH
C
II
GG
B
B
Lowes.com/portfolio
ASSEMBLY INSTRUCTIONS
II
Hardware Used
6
7
8
x 1
6. Place the backplate of the fixture body (B) over the
nipple (GG) and secure with the lock ball (II). Hand
tighten until snug.
7. Install the bulb (not included). Use 100-watt max.
medium-base bulbs only.
8. Place the shade (C) into the hood on the fixture
body (B) and secure with lock screws (HH).
Hand-tighten until snug.
bulb
Lock Ball
Lock Screw

Lowes.com/portfolio
8
ASSEMBLY INSTRUCTIONS
II
9
10
9. To prevent moisture from entering the wire
compartment, apply a small amount of silicone
sealer (not included) to the threaded side of the
lock balls (II) and then install them onto the nipple
(GG). Wipe off excess caulk. Silicone Sealer
Silicone Sealer
10. Make sure exterior wall surface and fixture
backplate are free of dirt before applying caulk.
Using silicone sealer, start on one side of fixture
backplate and follow contour, where the fixture
backplate meets the exterior wall surface upward.
Proceed to caulk over top of backplate and down
other side.
Do not caulk bottom of fixture backplate to ensure
proper moisture drainage.
Outdoor Fixture
Backplate
Exterior Wall Surface
SILICONE SEALER
SILICONE SEALER

9
CARE AND MAINTENANCE
• Wipe clean using soft, dry cloth or static duster. Always avoid using harsh chemicals and abrasives
to clean fixture as they may damage the finish.
TROUBLESHOOTING
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
Bulbs will not light. 1. Bulb is burned out.
2. Power is off.
3. Faulty wire connection.
4. Faulty switch.
1. Replace light bulb.
2. Make sure power supply is on.
3. Check wiring.
4. Test or replace the switch.
Fuse blows or the
circuit breaker trips
when light is turned
on.
1. Crossed wires or power wire is
grounding out. 1. Check wire connection.
WARRANTY
The manufacturer warrants all of its lighting fixtures against defects in materials and workmanship for
three (3) years from the date of purchase. If within this period the product is found to be defective in
material or workmanship, the product must be returned, with a copy of the original sales receipt as
proof of purchase in the original carton, to the place of purchase. The manufacturer will, at its option,
repair, replace or refund the original purchase price to the consumer. This warranty does not cover
fixtures becoming defective due to misuse, accidental damage, improper handling and/or installation
and specifically excludes liability for direct, incidental or consequential damages. As some states do
no allow exclusions or limitations on an implied warranty, the above exclusions and limitations may
not apply to you. This warranty gives you specific legal rights. You may have other rights that vary
from state to state.
Lowes.com/portfolio

For replacement parts, call our customer service department at 1-800-643-0067, 8 a.m.- 6 p.m., EST,
Monday-Thursday, 8 a.m.- 5 p.m., EST, Friday.
10
REPLACEMENT PARTS LIST
PART DESCRIPTION PART#
Printed in China
Lowes.com/portfolio
Portfolio ® is a registered
trademark of LF, LLC.All
Rights Reserved.
C
CC
AA
DD
FF
GG
HH
II
EE
BB
C
Shade G3344SH
9461KIT
Nipple
Green Ground Screw
Wire Connector
Outlet Box Screw
Hex Nut
Lock Washer
Crossbar
II
FF
GG
EE
DD
EE
CC
AA
BB
Lock Screw
Lock Ball

21
