Portfolio LWS1204E User manual

1
MODEL #LWS1204E
ITEM #0338654
Français p. 9
Español p. 17
POST LANTERN
Questions, problems, missing parts? Before returning to your retailer, call our customer
service department at 1-800-643-0067, 8 a.m. - 6 p.m., EST, Monday - Thursday, 8 a.m. -
5 p.m., EST, Friday.
ATTACH YOUR RECEIPT HERE
Serial Number Purchase Date
Portfolio ® is a registered trademark
of LF, LLC. All Rights Reserved.
XXXXXX Lowes.com/portfolio

PART DESCRIPTION QUANTITY
A
B Center Stem
Fixture Hood Assembly 1
1
C Fixture Body 1
PACKAGE CONTENTS
2
B
A
B
C
B
B
Lowes.com/portfolio

HARDWARE CONTENTS (shown actual size)
Washer
Qty. 1 Finial
Qty. 1
DDCC
3
SAFETY INFORMATION
AA BB
Wire
Connector
Qty. 3
PREPARATION
Before beginning assembly of product, make sure all parts are present. Compare parts with
package contents list and hardware contents list. If any part is missing or damaged, do not
attempt to assemble the product.
Estimated Assembly Time: 20 - 30 minutes
Tools Required for Assembly (not included): Flathead screwdriver, Phillips screwdriver, Pliers,
Wire cutters, Electrical tape, Safety goggles and Ladder.
Helpful Tools (not included): Wire strippers
Please read and understand this entire manual before attempting to assemble, operate or install
the product.
WARNING
• RISK OF ELECTRIC SHOCK - Before beginning installation, turn off electricity at the circuit
breaker box or the main fuse box.
• RISK OF FIRE - Use bulbs specified by the markings and/or labels on the fixture.
CAUTION
• For your safety, read instructions completely before beginning installation.
• If in doubt about electrical installation, consult a licensed electrician.
• Turn off electricity to fixture before replacing the bulb(s).
Mounting Screw
Qty. 3
Lowes.com/portfolio

4
ASSEMBLY INSTRUCTIONS
1. Carefully fit the post fitter on the fixture body (C)
over the end of the post (not supplied), making
sure the post fitter is fully seated. Mark the drill
point for the 3 mounting screws using 3 mounting
holes as reference. After marking hole locations,
remove fixture from post and drill 1/16 in. pilot
holes for screws (AA).
1
2. Attach ground fixture wire to the ground wire
from the post (usually GREEN or BARE). Connect
the neutral WHITE or RIBBED side fixture wire to
the neutral usually WHITE wire from the post.
Connect the hot BLACK or SMOOTH side fixture
wire to the hot usually BLACK wire from the
post. Fasten wires together with a wire
connector (BB) and tightly wrap wire connector
(BB) with electrical tape (not included).
2
White Wire
From Post
Black Wire
From Post
Bare, or Green
Ground Wire Bare, or Green
Fixture Ground Wire
From Post
White or
Ribbed Side
From Fixture
From Fixture
Black or
Smooth Side
BB
Hardware Used
BB x 3
Wire
Connector
Post
Post Fitter
C
Lowes.com/portfolio

5
Hardware Used
AA x 3
Mounting
Screw
AA
B
4. Thread the beaded end of the center stem (B)
into the mounting hole on the top center of the
junction box in the fixture body (C). Hand tighten
until snug.
I
4
ASSEMBLY INSTRUCTIONS
C
3. Coat the top 1 in. of the post with clear silicone
caulk (not supplied) and position the post fitter
on the fixture body (C) onto the post. Be sure to
seat it completely, aligning the holes in the fitter
with the 1/16 in. pilot holes drilled into the post.
Secure the fixture to post with 3 mounting screws (AA).
3
Post
Mounting
Hole
Mounting
Hole
Post Fitter
C
Lowes.com/portfolio

Hardware Used
x 1
x 1
CC
DD
CC
Washer
DD Finial

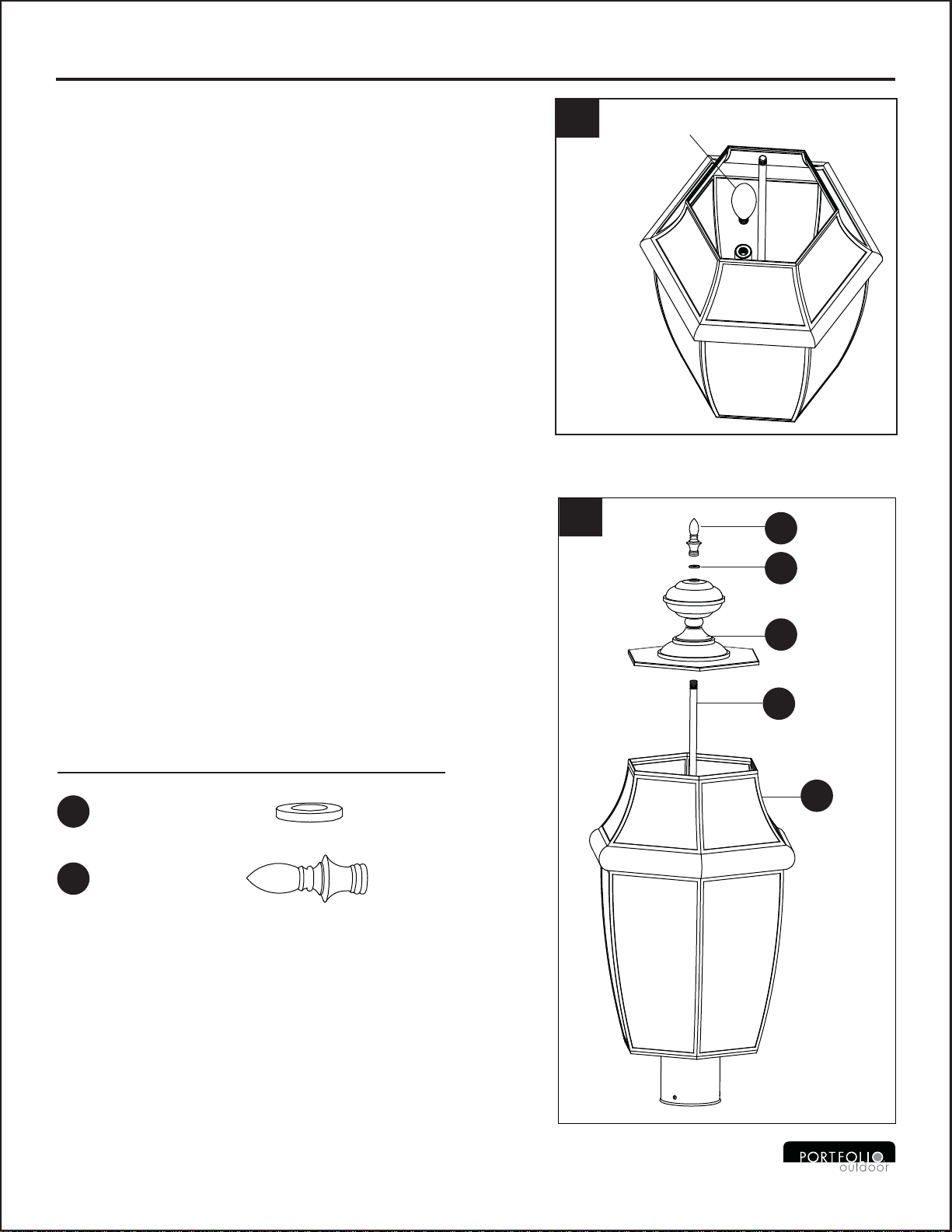

5Bulb
5. Install (2) 60-watt max. candelabra-base incandescent
bulbs or use (2) 13-watt max. spring self-ballasted
candelabra-base CFLs (none included).
A
B
C
6
6
ASSEMBLY INSTRUCTIONS
6. Place the fixture hood assembly (A) over the top
end of the center stem (B), attach to the top edge
of the fixture body (C). Pass the washer (CC) over
the center stem (B) and secure with the finial (DD).
Hand tighten until snug.
Lowes.com/portfolio

7
CARE AND MAINTENANCE
• Wipe clean using soft, dry cloth or static duster. Always avoid using harsh chemicals and abrasives
to clean fixture as they may damage the finish.
TROUBLESHOOTING
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
Bulbs will not light. 1. Bulb is burned out.
2. Power is off.
3. Faulty wire connection.
4. Faulty switch.
1. Replace light bulb.
2. Make sure power supply is on.
3. Check wiring.
4. Test or replace the switch.
Fuse blows or the
circuit breaker trips
when light is turned
on.
1. Crossed wires or power wire is
grounding out. 1. Check wire connection.
WARRANTY
The manufacturer warrants all of its lighting fixtures against defects in materials and workmanship for
one (1) year from the date of purchase. If within this period the product is found to be defective in
material or workmanship, the product must be returned, with a copy of the original sales receipt as
proof of purchase in the original carton, to the place of purchase. The manufacturer will, at its option,
repair, replace or refund the original purchase price to the consumer. This warranty does not cover
fixtures becoming defective due to misuse, accidental damage, improper handling and/or installation
and specifically excludes liability for direct, incidental or consequential damages. As some states do
no allow exclusions or limitations on an implied warranty, the above exclusions and limitations may
not apply to you. This warranty gives you specific legal rights. You may have other rights that vary
from state to state.
BB
K
J
I
Lowes.com/portfolio

REPLACEMENT PARTS LIST
For replacement parts, call our customer service department at 1-800-643-0067, 8 a.m. - 6 p.m., EST,
Monday - Thursday, 8 a.m. - 5 p.m., EST, Friday.
8
PART DESCRIPTION PART #
DD Finial
EE Candle Cover
II
M2227CCK
M2221FIK DD
EE
Printed in China
2015-01-12 Lowes.com/portfolio
Portfolio ® is a registered
trademark of LF, LLC.All
Rights Reserved.

9
MODÈLE N° LWS1204E
ARTICLE N ° 0338654
LAMPADAIRE
Portfolio® est une marque déposée de
LF, LLC. Tous droits réservés.
Des questions, des problèmes, des pièces manquantes? Avant de retourner l'article à
votre détaillant, appelez notre service à la clientèle au 1 800 643-0067, entre 8 h et 18 h
(HNE), du lundi au jeudi, ou entre 8 h et 17 h (HNE), le vendredi.
JOINDRE LE REÇU ICI
Numéro de série Date d’achat
Lowes.com/portfolio

A
B Tige centrale
Ensemble de boîtier
de luminaire 1
1
C Corps du luminaire 1
CONTENU DE L'EMBALLAGE
10
PIÈCE DESCRIPTION QUANTITÉ
B
A
B
C
B
B
Lowes.com/portfolio

QUINCAILLERIE INCLUSE (grandeur réelle)
Rondelle
Qty. 1 Faîteau
Qty. 1
DDCC
11
AA BB
Capuchon
de
connexion
Qty. 3
Vis de
montage
Qty. 3
CONSIGNES DE SÉCURITÉ
Veuillez vous assurer de lire et de comprendre l’intégralité de ce manuel avant d’assembler,
d’utiliser ou d’installer ce produit.
AVERTISSEMENT
• RISQUE DE CHOC ÉLECTRIQUE - Avant de commencer l'installation, coupez l'électricité au
niveau de la boîte de disjoncteurs ou du coffret à fusibles principal.
• RISQUE D'INCENDIE - Utilisez les ampoules précisées par les marques et/ou les étiquettes
ur le luminaire.
MISE EN GARDE
• Pour votre sécurité, lisez les instructions au complet avant de commencer l'installation.
• En cas de doute au sujet de l'installation électrique, consultez un électricien agréé.
• Coupez l'électricité vers le luminaire avant de remplacer l'ampoule ou les ampoules.
Avant de commencer l’assemblage du produit, assurez-vous d’avoir toutes les pièces. Comparez
les pièces avec la liste du contenu de l’emballage et celle de la quincaillerie ci-dessus. S’il y a
des pièces manquantes ou endommagées, ne tentez pas d’assembler le produit. Communiquez
avec le service à la clientèle pour obtenir des pièces de rechange.
Durée d'assemblage prévue: 20 à 30 minutes.
Outils requis pour l'assemblage (non compris) : Tournevis plat, Tournevis cruciforme, Pinces,
Cisaille, Ruban isolant, Lunettes de sécurité, Échelle.
PREPARATION
Outils utiles (non compris) : Pinces à dénuder
Lowes.com/portfolio

12
INSTRUCTIONS POUR L’ASSEMBLAGE
1. Placez soigneusement le dispositif de fixation de
poteau du corps du luminaire (C) sur l’extrémité
du poteau (non fourni) et assurez-vous que le
dispositif de fixation de poteau est bien installé.
Marquez le point de perçage des 3 vis de montage
en vous basant sur les 3 trous de montage. Une
fois l’emplacement des trous marqué, retirez le
luminaire du poteau et percez des avant-trous pour
les vis (AA) à l’aide d’un foret de 1/16 po.
1
2. Fixez le fil de mise à la terre du luminaire au fil de
mise à la terre du poteau (généralement VERT ou
DÉNUDÉ). Raccordez le fil neutre du luminaire
(BLANC ou RAINURÉ sur le côté) au fil neutre
(généralement BLANC) du poteau. Raccordez le fil
chargé du luminaire (NOIR ou LISSE sur le côté) au
fil chargé (généralement NOIR) du poteau. Joignez
les fils à l’aide d’un capuchon de connexion (BB) et
enroulez ce dernier de ruban isolant (non inclus)
bien serré.
2
Fil blanc
du poteau
Fil noir
du poteau
Fil dénudé, vert
ou de mise à la
terre du poteau
BB
Quincaillerie utilisée
BB x 3
Capuchon de
connexion
Poteau
Dispositif de
fixation de
poteau
C
Lowes.com/portfolio
Fil noir ou lisse
sur le côté
Fil du luminaire
Fil de mise à la
terre dénudé ou
vert du luminaire
Fil blanc ou
rainuré sur le
côté du luminaire

13
Quincaillerie utilisée
AA x 3
Vis de
montage AA
B
4. Vissez l’extrémité perlée de la tige centrale (B)
dans le trou de montage de la partie supérieure
centrale de la boîte de jonction du corps du
luminaire (C). Serrez fermement à la main.
I
4
INSTRUCTIONS POUR L’ASSEMBLAGE
C
3. Appliquez une couche de calfeutrant à base de
silicone transparent (non fourni) de 2,5 cm au
haut du poteau et placez le dispositif de fixation
de poteau du corps du luminaire (C) sur le poteau.
Assurez-vous de le placer correctement en
alignant les trous du dispositif de fixation avec
les avant-trous percés dans le poteau à l’aide d’un
foret de 1/16 po. Fixez le luminaire au poteau
à l’aide de 3 vis de montage (AA).
3
Poteau
Trous de
montage
Trous de
montage
Dispositif de
fixation de
poteau
C
Lowes.com/portfolio

Quincaillerie utilisée
x 1
x 1
CC
DD
CC
rondelle
DD Faîteau
5Ampoule
5. Insérez deux ampoules à incandescence à petit culot
d’un maximum de 60 watts ou deux ampoules
fluocompactes à petit culot avec ballast intégré d’un
maximum de 13 watts (non incluses).
A
B
C
14
6
INSTRUCTIONS POUR L’ASSEMBLAGE
6. Placez l’ensemble de boîtier du luminaire (A) sur
l’extrémité supérieure de la tige centrale (B) et
fixez-le au rebord supérieur du corps du luminaire
(C). Glissez la rondelle (CC) sur la tige centrale (B)
et fixez le tout à l’aide du faîteau (DD). Serrez
fermement à la main.
Lowes.com/portfolio

15
BB
Lowes.com/portfolio
SOIN ET ENTRETIEN
• Essuyez au moyen d'un chiffon doux et propre ou d'un plumeau antistatique. Évitez toujours
d'utiliser des produits chimiques rudes et des abrasifs pour nettoyer le luminaire puisqu'ils peuvent
endommager le fini.
DÉPANNAGE
PROBLÈME CAUSE POSSIBLE ACTION CORRECTRICE
Les ampoules ne
s'allument pas. 1. L'ampoule est grillée.
2. L'alimentation électrique est fermée.
3. Connexion de fils défectueuse.
4. Interrupteur défectueux.
1. Remplacez l'ampoule.
2. Assurez-vous que l'alimentation
est mise en marche.
3. Vérifiez les fils.
4. Vérifiez ou remplacez
l'interrupteur.
Le fusible saute ou
le disjoncteur se
déclenche lorsque la
lumière est allumée.
1. Les fils sont croisés ou le fil
d'alimentation se met à la terre. 1. Vérifiez la connexion des fils.
GARANTIE
Le fabricant garantit tous ses luminaires contre les défauts de fabrication de matériaux et de main
d'oeuvre pendant un (1) an à compter de la date d'achat. Si pendant cette période, le produit s'avère
défectueux en ce qui concerne les matériaux ou la main d'oeuvre, le produit peut être retourné, avec
une copie du reçu d'achat original comme preuve d'achat, dans sa boîte originale au lieu de l'achat.
Le fabricant, à sa discrétion, réparera ou remplacera le produit ou remboursera son prix d'achat
original au consommateur. Cette garantie ne couvre pas les luminaires qui deviennent défectueux à
cause d'une mauvaise utilisation, d'un dommage accidentel, d'une mauvaise manipulation et/ou
installation et exclut spécifiquement la responsabilité pour les dommages directs, consécutifs ou
indirects. Puisque certaines provinces ne permettent pas les exclusions ou les restrictions d'une
garantie implicite, les exclusions et les restrictions précédentes peuvent ne pas s'appliquer à votre
cas. Cette garantie vous confère des droits légaux précis. Vous pouvez avoir d'autres droits qui
varient d'une province à l'autre.

LISTE DES PIÈCES DE RECHANGE
Pour vous procurer des pièces de rechange, appelez notre service à la clientèle au 1 800 643-0067,
entre 8 h et 18 h (HNE), du lundi au jeudi, ou entre 8 h et 17 h (HNE), le vendredi.
16
DD Faîteau
EE Manchon
II
M2227CCK
M2221FIK DD
EE
PIÈCE DESCRIPTION NUMBER
Imprimé en Chine
Lowes.com/portfolio
Portfolio® est une marque
déposée de LF, LLC.
Tous droits réservés.
2015-01-12

MODELO #LWS1204E
ARTÍCULO #0338654
FAROL DE POSTE
17
¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro
Departamento de Servicio al Cliente al 1-800-643-0067, de lunes a jueves de 8 a.m. a 6
p.m. y los viernes de 8 a.m. a 5 p.m., hora estándar del Este.
ADJUNTE SU RECIBO AQUÍ
Número de serie Fecha de compra
Lowes.com/portfolio
Portfolio® es una marca registrada de
LF, LLC. Todos los derechos reservados.

A
B Vástago central
Ensamble de la carcasa
de la lámpara 1
1
C Cuerpo de la lámpara 1
CONTENIDO DEL PAQUETE
18
PIEZA DESCRIPCIÓN CANTIDAD
B
A
B
C
B
B
Lowes.com/portfolio

ADITAMENTOS (se muestra en tamaño real)
Arandela
Qty. 1 Remate
Qty. 1
DDCC
19
AA BB
Conector de
cables
Qty. 3
Tornillo de
montaje
Qty. 3
INFORMACIÓN DE SEGURIDAD
PREPARACION
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las
piezas con la lista del contenido del paquete y los aditamentos mencionados anteriormente. No
intente ensamblar el producto si falta alguna pieza o si éstas están dañadas. Póngase en
contacto con el Departamento de Servicio al Cliente para obtener piezas de repuesto.
Tiempo de ensamblado aproximado: entre 20 y 30 minutos.
Herramientas necesarias para el ensamblado (no incluidas): destornillador de
cabeza plana, Destornillador Phillips, Pinzas, Cinta aisladora, Tenazas, Gafas de
seguridad, Escalera.
Herramientas útiles (no incluidas): pinzas pelacable
Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el
producto.
ADVERTENCIA
• RIESGO DE DESCARGA ELECTRICA: antes de comenzar con la instalación, desconecte la
electricidad en la caja de interruptores o caja de fusibles principal.
• RIESGO DE INCENDIO: utilice bombillas que coincidan con las marcas y/o rótulos de la
lámpara.
PRECAUCION
• Para su seguridad, lea todas las instrucciones antes de comenzar con la instalación.
• Si tiene dudas acerca de la instalación eléctrica, comuníquese con un electricista profesional.
• Desconecte la electricidad en la lámpara antes de reemplazar la(s) bombilla(s).
Lowes.com/portfolio

20
INSTRUCCIONES DE ENSAMBLAJE
1. Coloque cuidadosamente el soporte del poste en
el cuerpo de la lámpara (C) sobre el extremo del
poste (no se incluye), asegurándose de que el
soporte del poste esté correctamente encajado.
Marque el punto en que perforará para los 3 tornillos
de montaje con 3 orificios de montaje como referencia.
Después de marcar las ubicaciones de los orificios,
retire la lámpara del poste y taladre orificios guía de
1,59 mm (1/16 pulg) para los tornillos (AA).
1
2. Fije el conductor de puesta a tierra de la lámpara al
conductor de puesta a tierra del poste (normalmente
VERDE o DESNUDO). Conecte el conductor neutro
de la lámpara, BLANCO o ESTRIADO a los costados,
al conductor neutro, generalmente BLANCO, del
poste. Conecte el conductor de corriente, NEGRO o
LISO en los costados, de la lámpara al conductor de
corriente, generalmente NEGRO, del poste. Una los
conductores con un conector de cables (BB) y
envuelva firmemente dicho conector (BB) con cinta
aislante (no incluida).
2
Conductor
blanco del poste
Conductor negro
del poste
Conductor de
puesta a tierra
verde o desnudo
del poste
BB
Aditamentos utilizados
BB x 3
Conector
de cables
Poste
Soporte del
poste
C
Lowes.com/portfolio
Conductor de
puesta a tierra de
la lámpara verde
o desnudo
Conductor de
costado blanco o
acanalado desde
la lámpara
Lado negro o liso
Desde la lámpara
