Portfolio 00860 User manual

Portfolio® is a registered trademark of
LF,LLC. All Rights Reserved.
ATTACH YOUR RECEIPT HERE
Serial Number ----
Purchase Date
ITEM #0098920
PATH & ACCENT
SPOTLIGHT KIT
MODEL #00860
Frangais
p.11
Espanolp.21
~ Questions, problems, missing parts? Before returning to your retailer, call our customer
f..i;iJ service department at 1-800-643-0067, 8 a.m.- 6 p.m., EST, Monday- Thursday, 8 a.m.-
5 p.m., EST, Friday.
EB12360 Lowes.
co m/portfol io
1

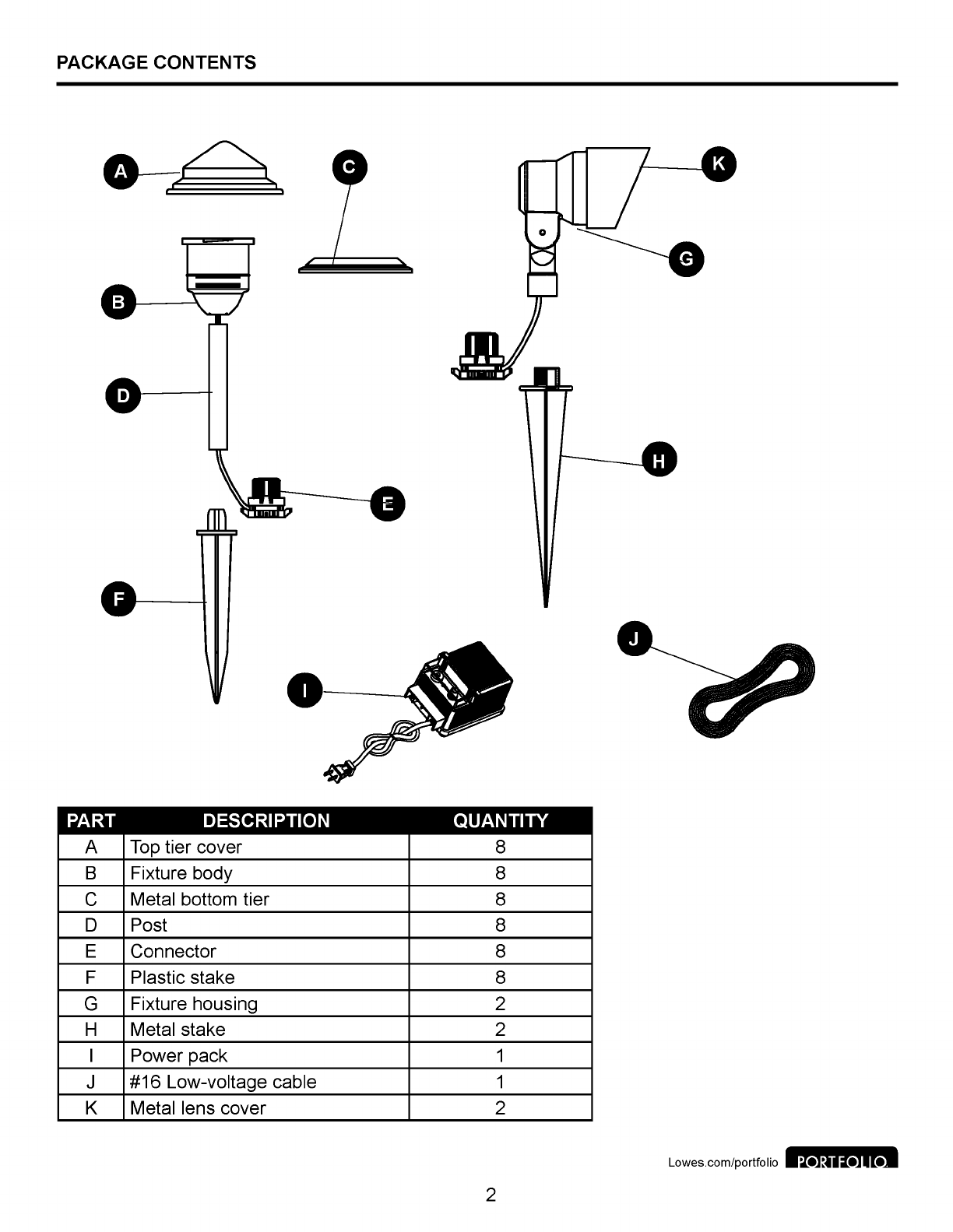

PACKAGE CONTENTS
·-----+
PART DESCRIPTION QUANTITY
A Top tier cover 8
B Fixture body 8
c Metal bottom tier 8
D Post 8
E Connector 8
F Plastic stake 8
G Fixture housing 2
H Metal stake 2
I Power pack 1
J #16 Low-voltage cable 1
K Metal lens cover 2
Lowes.com/portfolio
2

HARDWARE CONTENTS
•
Q
Wedge-base bulb
I~
Anchor
Qty. 8 Qty. 1
ASAFETY INFORMATION
c' >
Phillips screw Bi-pin bulb
Qty. 1
Qty. 2
Please read and understand this entire manual before attempting
to assemble, operate or install
the product.
A wARNING
• For use with low-voltage landscape lighting systems only.
• Risk of electric shock.
•
To reduce the risk of fire or injury, turn off/unplug and allow to cool before replacing bulb.
• Install all luminaires 10ft. or more from a pool, spa or fountain.
• Lamp gets hot quickly. Contact only switch/plug when turning
on.
• Lighted lamp is HOT Keep lamp away from materials that may burn.
• DO NOT touch hot lens, guard or enclosure.
•
DO NOT operate the luminaire fitting with missing or damaged parts.
• This power pack
is for use with low-voltage landscape lighting systems ONLY.
• This power pack is suitable for outdoor use ONLY. Do not mount power pack inside
homes, garages, basements or any enclosed structures.
•
Do not install or connect wires with wet hands.
• The branch cable
is intended for shallow burial -maximum depth must not exceed 6 in. (15.2 em ).
• Do not step on or drive over the branch cable or power cable.
• ONLY plug the power pack cord into a covered 120-volt Class A Type GFCI (ground fault
circuit interrupter) receptacle with a hooded flush type cover plate marked "WET LOCATION."
CAUTION
•Always disconnect the power pack from the electrical outlet when working on the lighting system.
• The device
is a certified component of a landscape lighting systems, in which the suitability of the
combination shall be determined by UL or other inspection authorities having jurisdiction.
CALCULATING LIGHTING CAPACITY
The power pack has an 88-watt circuit. To determine the maximum number of fixtures that can
be safely connected to this power pack, add
up the individual wattages of each fixture. The total
wattage of your fixtures must not exceed 88 watts.
PREPARATION
Before beginning assembly of product, make sure all parts are present. Compare parts with package
contents list. If any part
is missing or damaged, do not attempt to assemble the product.
Estimated Assembly Time: 90 minutes
Tools required for assembly: Screwdriver, drill bit and drill (not included).
Lowes.com/portfolio
3

ASSEMBLY INSTRUCTIONS
1. Insert the 4-watt wedge-base bulb (AA) into the
fixture body
(B).
2. Attach the post (D) to the fixture body (B).
3. Attach the metal bottom tier (C) to the fixture body (B).
Then attach the top tier cover (A) to the fixture body (B).
4
I t
Lowes.com/portfolio

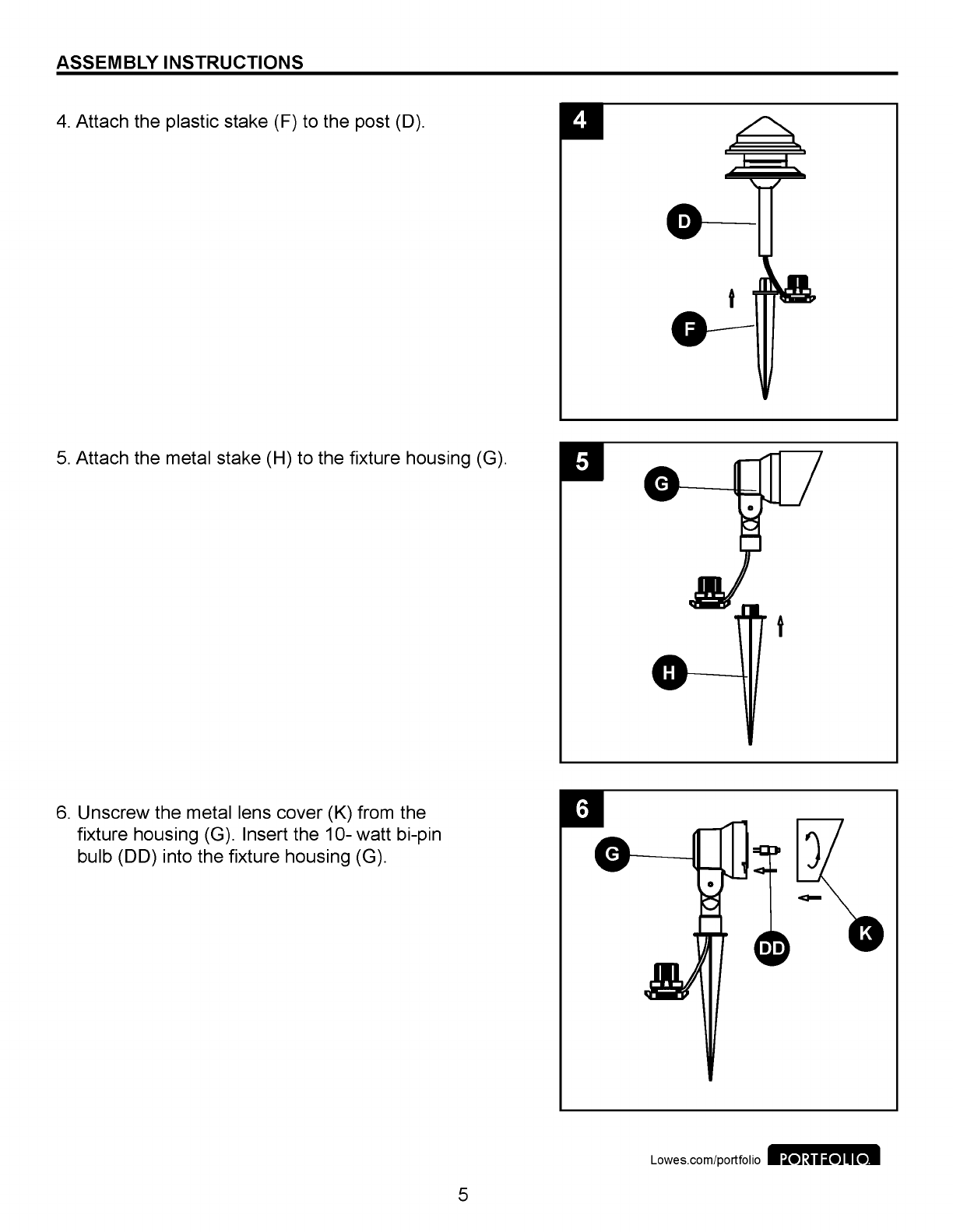

ASSEMBLY INSTRUCTIONS
4. Attach the plastic stake (F) to the post (D).
5. Attach the metal stake (H) to the fixture housing (G).
6. Unscrew the metal lens cover (K) from the
fixture housing (G). Insert the 10- watt bi-pin
bulb (DD) into the fixture housing (G).
5
t
o-
Lowes.com/portfolio

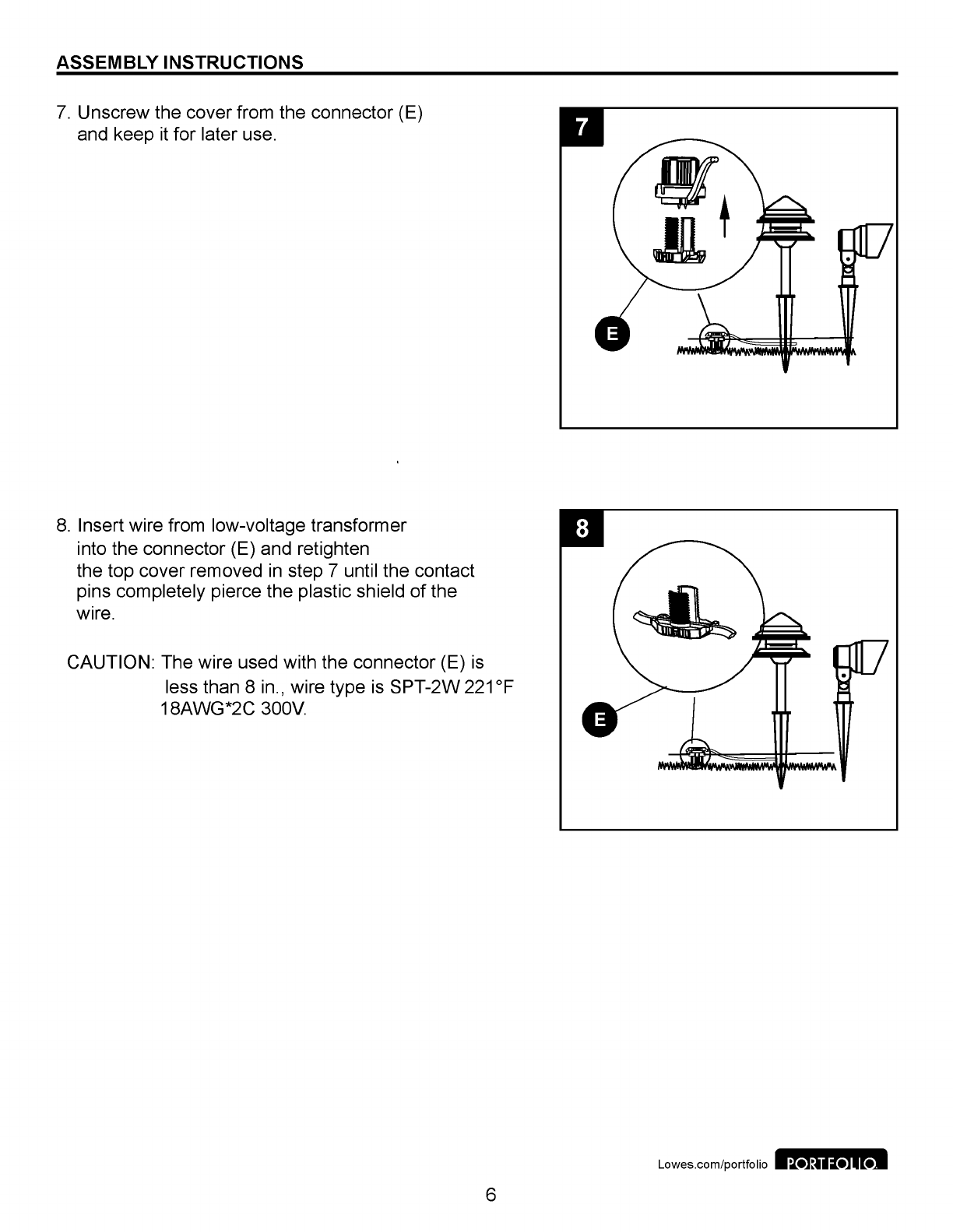

ASSEMBLY INSTRUCTIONS
7. Unscrew the cover from the connector (E)
and keep it for later use.
8. Insert wire from low-voltage transformer
into the connector (E) and retighten
the top cover removed
in step 7 until the contact
pins completely pierce the plastic shield of the
wire.
CAUTION: The wire used with the connector (E)
is
less than 8 in., wire type is SPT-2W 221 oF
18AWG*2C 300V.
6
Lowes.com/portfolio

POWER PACK ASSEMBLY INSTRUCTIONS
1. Select location near an outside GFCI outlet with a
cover plate marked
WET LOCATION. Drill a hole
using 5/16
in. drill bit (not included). Install
anchor (BB) and Phillips screw (CC) leaving
enough space for the
power pack (I).
Hardware Used
Anchor
)
Screw D
2. Attach the #16 low-voltage cable (J) to the
power pack
(1).
X 1
X 1
7
--
--
--
--
Lowes.com/portfolio l!fel:ilfe]l[ eJ

OPERATING INSTRUCTIONS
1. Set the power pack (I) timer adjustment knob to your
desired setting.
Off: Turns the power pack (I) off
Auto: When the sunlight
is more than 10 LUX (morining
light) contacts the photosensor, the power pack (I) will go
into standby mode. When sunlight
is less than 10 LUX
(evening light) the photosensor will activate the power pack
( 1).
8H: When sunlight is less than 10 LUX (evening light) the
photosensor will activate the power pack (I) for eight hours.
6H: When sunlight
is less than 10 LUX (evening light) the
photosensor will activate the power pack (I) for six hours.
4H: When sunlight
is less than 10 LUX (evening light) the
photosensor will activate the power pack (I) for four hours.
2. Place the power pack (I) in an area that is free from
plants or other obstructions that will prevent sunlight
from coming into contact with it. The photosensor should
not be located where street lights, exterior lights or other
light sources may shine directly upon
it. The power pack
(I) and photosensor do not operate when the switch
is in
the off position.
8
0
Lowes.com/portfolio

3. A short circuit may activate the internal circuit
on the power pack (1). Press the circuit breaker
to reset the power pack
(1).
CARE AND MAINTENANCE
Circuit
breo.ker
• Before attempting to clean the fixture, disconnect the power to the fixture by turning the
breaker off and removing the fuse from the fuse box.
•
To clean the fixture, use a dry or slightly dampened clean cloth.
• DO NOT use any cleaners with chemicals, solvents, or harsh abrasives as damage to the fixture
may occur.
• Bulb replacement: Use (8) 4-watt, 12-volt wedge-base bulbs and (2) 10-watt, G4 base T3 bi-pin
bulbs.
• DO NOT touch new bulb with bare hands as oil from skin may damage the lamp and cause short
bulb life.
TROUBLESHOOTING
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
1. The transformer is not connected
The light does not into power receptacle.
turn
on at night.
2. The bulb is broken.
3. The contact pins of connector do
not pierce well.
9
1. Connect the transformer into
power receptacle.
2. Replace with new bulb.
3. Make sure the contact pins pierce
wire well and touch the electric wire.
Lowes.com/portfolio

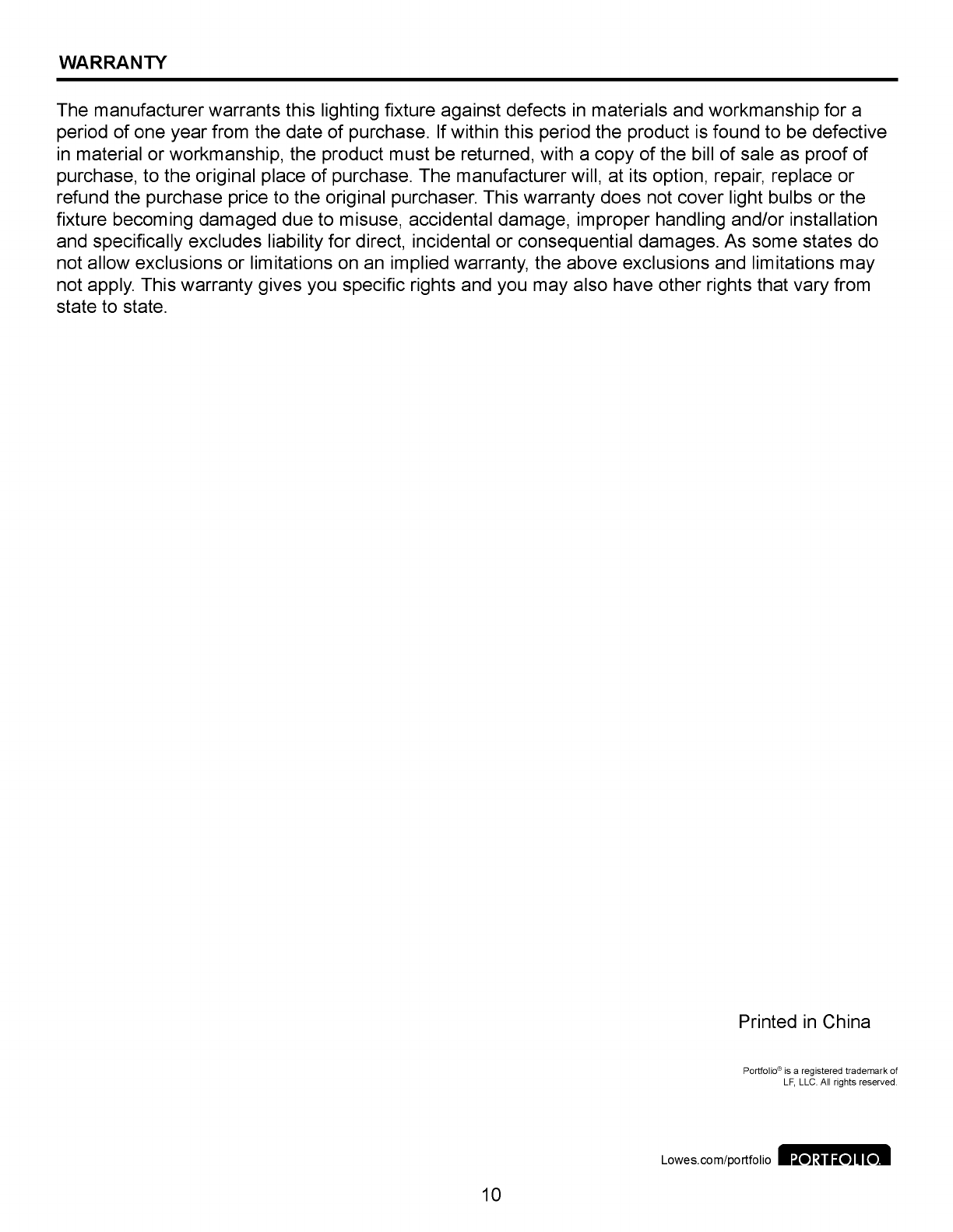

WARRANTY
The manufacturer warrants this lighting fixture against defects in materials and workmanship for a
period of one year from the date of purchase. If within this period the product is found to be defective
in material or workmanship, the product must be returned, with a copy of the bill of sale as proof of
purchase, to the original place of purchase. The manufacturer will, at its option, repair, replace or
refund the purchase price to the original purchaser. This warranty does not cover light bulbs or the
fixture becoming damaged due to misuse, accidental damage, improper handling and/or installation
and specifically excludes liability for direct, incidental or consequential damages. As some states do
not allow exclusions or limitations
on an implied warranty, the above exclusions and limitations may
not apply. This warranty gives you specific rights and you may also have other rights that vary from
state to state.
10
Printed
in China
Portfolio ~ is a registered trademark of
LF, LLC. All rights reserved.
Lowes. co m/portfol io

Portfolio® est une marque de commerce deposee
de
LF, LLC. Tous droits reserves.
JOIGNEZ VOTRE RECU ICI
Numero de serie
___ _ Date d'achat
ARTICLE #0098920

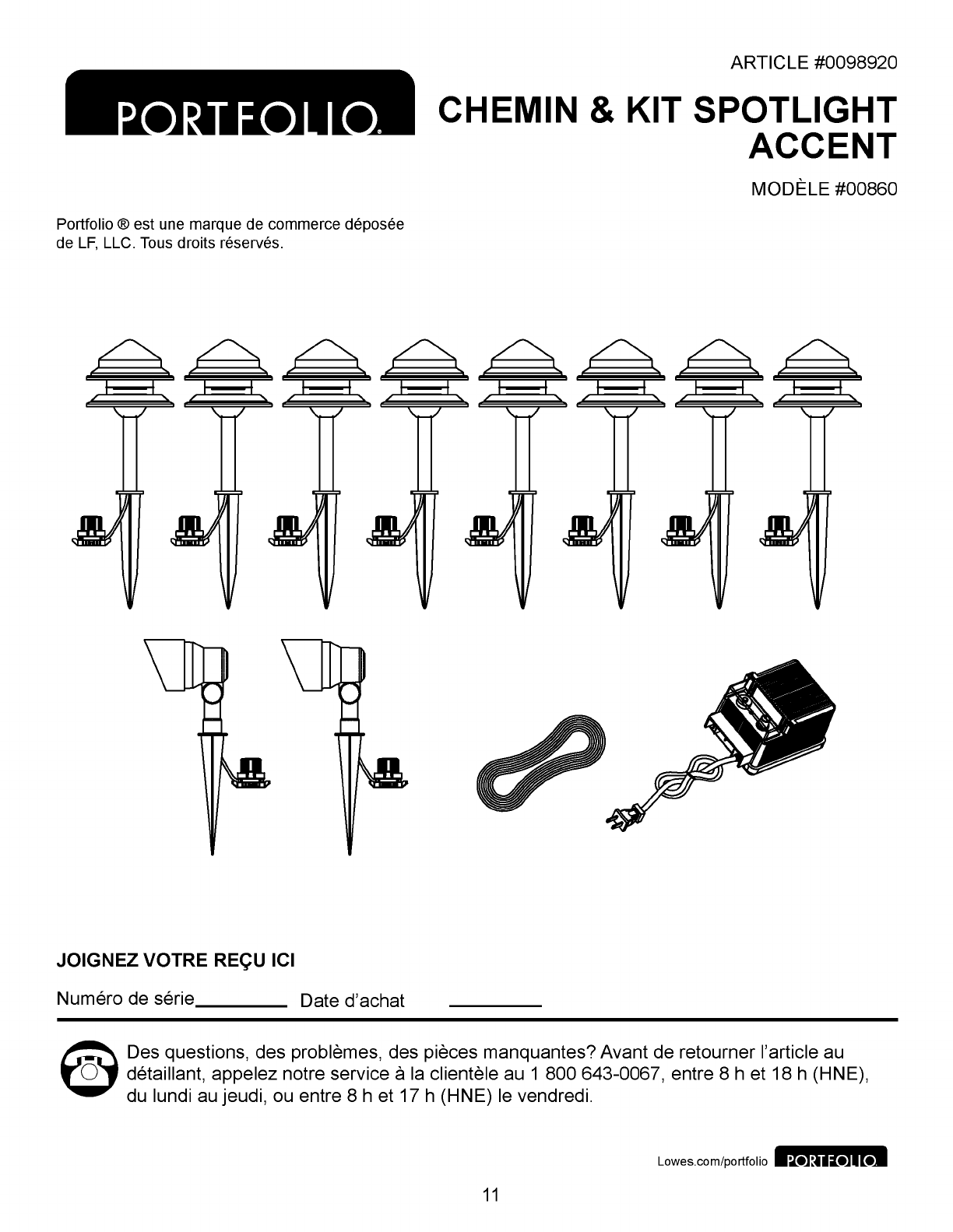

CHEMIN & KIT SPOTLIGHT
ACCENT
MODELE #00860
~ Des questions, des problemes, des pieces manquantes? Avant de retourner I' article au
'..iiJ detaillant, appelez notre service a Ia clientele au 1 800 643-0067, entre 8 h et 18 h (HNE),
du lundi au jeudi, ou entre 8 h et 17 h (HNE) le vendredi.
Lowes. co m/portfol io
11

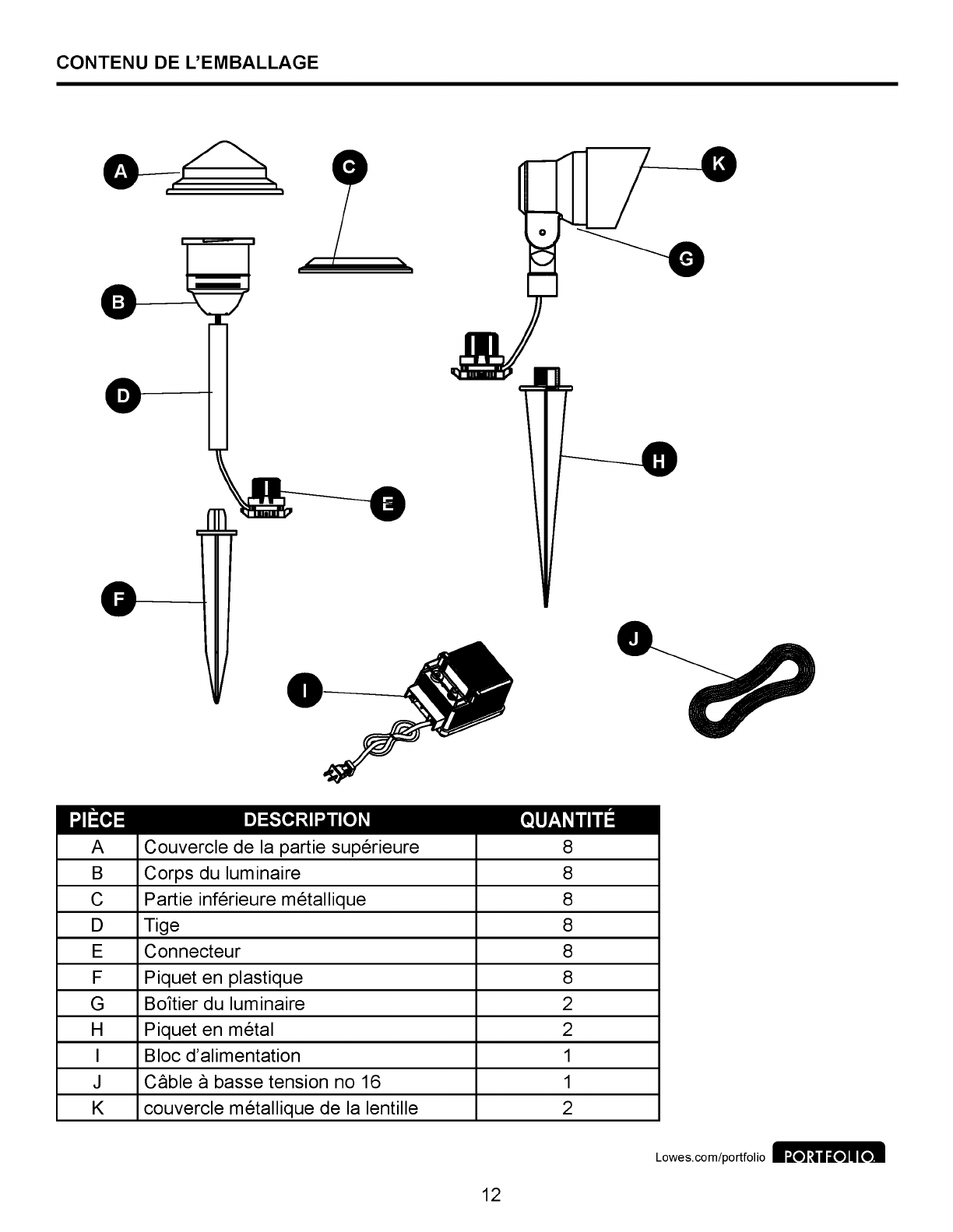

CONTENU DE L'EMBALLAGE
·-----+
PIECE
DESCRIPTION
QUANTITE
A Couvercle de Ia partie superieure 8
B Corps du luminaire 8
c Partie inferieure metallique 8
D Tige 8
E Connecteur 8
F Piquet en plastique 8
G Boltier du luminaire 2
H Piquet en metal 2
I Bloc d'alimentation 1
J Cable abasse tension no 16 1
K couvercle metallique de Ia lentille 2
Lowes. co m/portfol io
12

QUINCAILLERIE INCLUSE (grandeur n~elle illustree)
•
Q
ampoule aculot
I~
Ancre
poussoir Qt 1
Qty. 8 y.

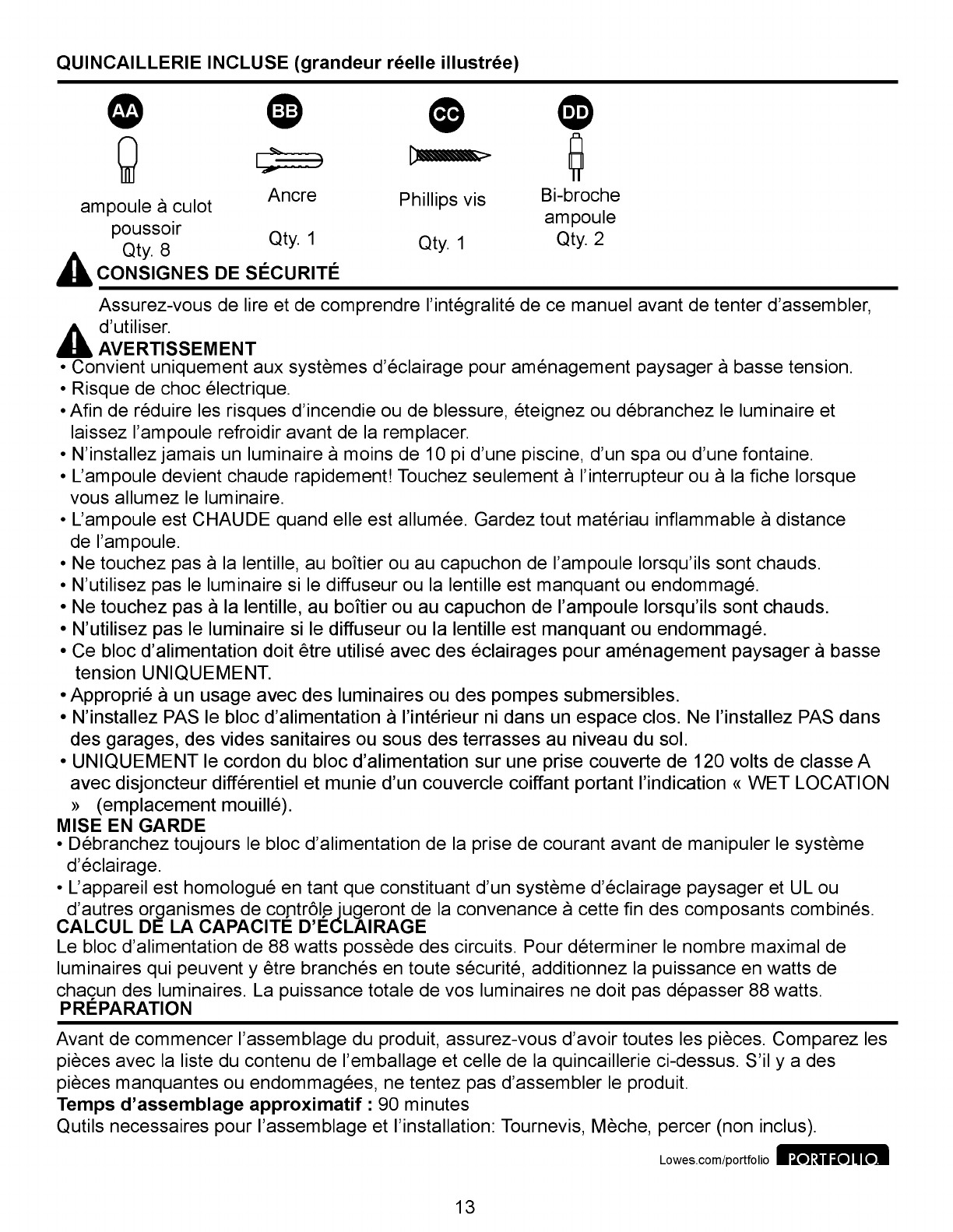

ACONSIGNES DE SECURITE
Phillips vis
Qty. 1
Bi-broche
ampoule
Qty. 2
Assurez-vous de lire et de comprendre l'integralite de ce manuel avant de tenter d'assembler,
A d'utiliser.
.. AVERTISSEMENT
• Convient uniquement aux systemes d'eclairage pour amenagement paysager abasse tension.
• Risque de choc electrique.
•Afin de reduire les risques d'incendie ou de blessure, eteignez ou debranchez le luminaire et
laissez I' ampoule refroidir avant de Ia remplacer.
• N'installez jama
is un luminaire amains de 10 pi d'une piscine, d'un spa ou d'une fontaine.
• L'ampoule devient chaude rapidement! Touchez seulement al'interrupteur ou a
Ia fiche lorsque
vous allumez le luminaire.
• L'ampoule est CHAUDE quand elle est allumee. Gardez tout materiau inflammable adistance
de !'ampoule.
• Ne touchez pas a
Ia lentille, au boltier ou au capuchon de I' ampoule lorsqu'ils sont chauds.
• N'utilisez pas le luminaire
si le diffuseur ou Ia lentille est manquant ou endommage.
• Ne touchez pas aIa lentille, au boltier ou au capuchon de
I' ampoule lorsqu'ils sont chauds.
• N'utilisez pas le luminaire
si le diffuseur ou Ia lentille est manquant ou endommage.
• Ce bloc d'alimentation doit etre utilise
avec des eclairages pour amenagement paysager abasse
tension UNIQUEMENT.
• Approprie aun usage avec des luminaires ou des pompes submersibles.
• N'installez PAS le bloc d'alimentation al'interieur ni dans un espace clos. Ne l'installez PAS
dans
des garages, des vides sanitaires ou sous des terrasses au niveau du sol.
•
UNIQUEMENT le cordon du bloc d'alimentation sur une prise couverte de 120 volts de classe A
avec disjoncteur differentiel et munie d'un couvercle coiffant portant !'indication« WET LOCATION
» (emplacement mouille).
MISE EN GARDE
• Debranchez toujours le bloc d'alimentation de Ia prise de courant avant de manipuler le systeme
d'eclairage.
• L'appareil est homologue en tant que constituant d'un systeme d'eclairage paysager et UL ou
d'autres organismes de control~ jugeront de Ia convenance acette fin des composants combines.
CALCUL DE LA CAPACITE D'ECLAIRAGE
Le bloc d'alimentation de 88 watts possede des circuits. Pour determiner le nombre maximal de
luminaires qui peuvent y etre branches en toute securite, additionnez
Ia puissance en watts de
chaQun des luminaires. La puissance totale de vas luminaires ne doit pas depasser 88 watts.
PREPARATION
Avant de commencer I' assemblage du produit, assurez-vous d'avoir toutes les pieces. Comparez les
pieces avec
Ia liste du contenu de l'emballage et celle de Ia quincaillerie ci-dessus. S'il y a des
pieces manquantes ou endommagees, ne tentez pas d'assembler le produit.
Temps d'assemblage approximatif: 90 minutes
Qutils necessaires pour !'assemblage et !'installation: Tournevis, Meche, percer (non inclus).
Lowes.com/portfolio
13

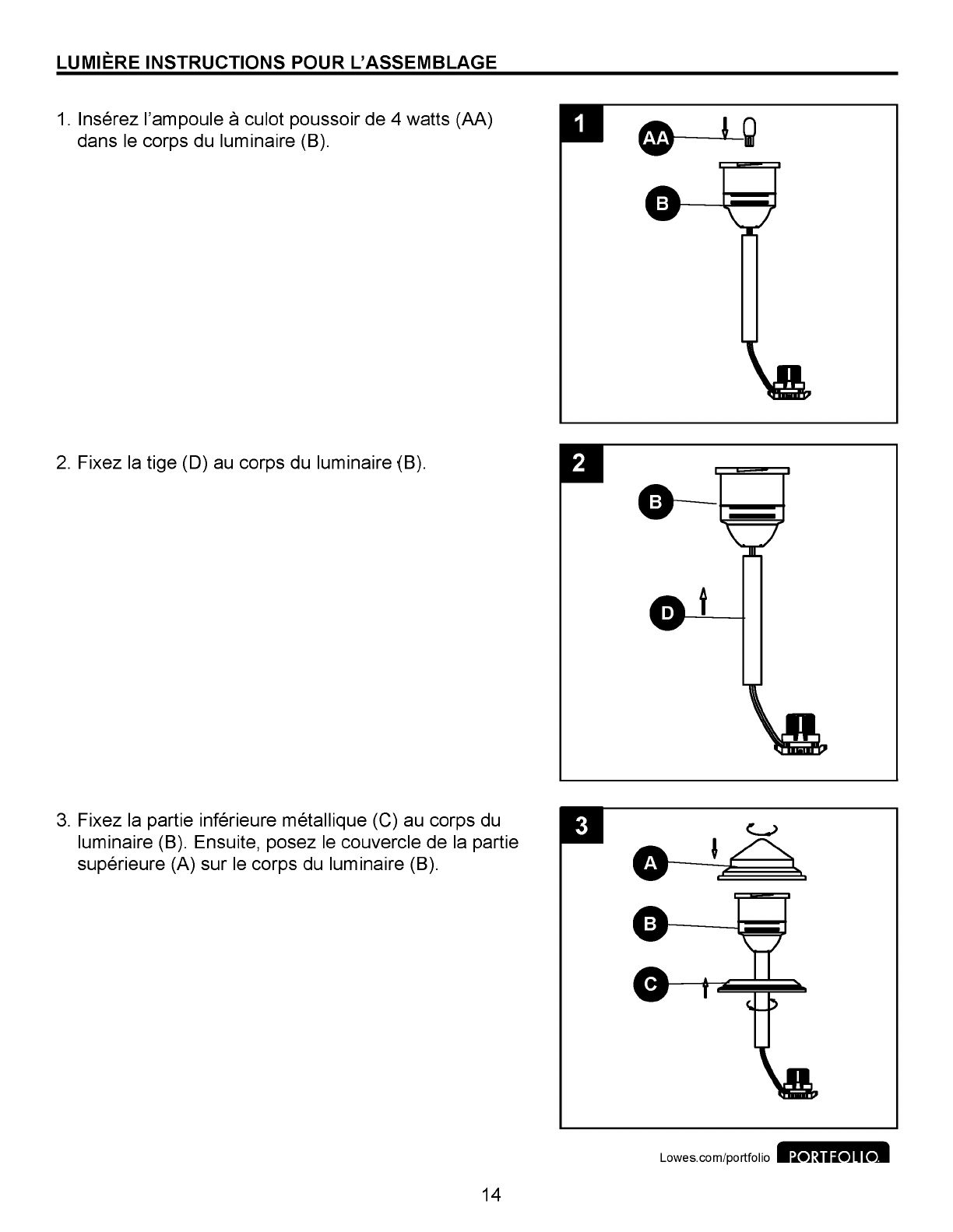

LUMIERE INSTRUCTIONS POUR L'ASSEMBLAGE
1. lnserez !'ampoule aculot poussoir de 4 watts (AA)
dans
le corps du luminaire (B).
2. Fixez Ia tige (D) au corps du luminaire (B).
3. Fixez Ia partie inferieure metallique (C) au corps du
luminaire (B). Ensuite, posez le couvercle de Ia partie
superieure (A) sur le corps du luminaire (B).
14
I t
Lowes. co m/portfol io

LLJM!EBE !NSTBLJCT!ONS pOUR L'ASSEMBLAGE
4. Fixez le piquet en plastique (F) a Ia tige (D).
5. Fixez le piquet metallique (H) au boltier du luminaire (G).
6. Devissez le couvercle metallique de Ia lentille (K) du
boltier du luminaire (G). lnserez
I' ampoule adeux
broches de 10 watts (DD) dans le boltier du luminaire
(G).
15
t
o-
Lowes.com/portfolio

LUMIERE INSTRUCTIONS POUR L'ASSEMBLAGE
7. Devissez le couvercle du connecteur (E) et mettez-le
de cote.
8. lnserez le fil provenant du transformateur basse
ension dans
le connecteur (E) et resserrez le
couvercle superieur retire a l'etape 7 jusqu'a ce que
les broches de contact transpercent completement
Ia gaine de protection en plastique du fil metallique.
MISE EN GARDE :
Le fil du connecteur (E)
mes mains de 8 po et est de
type SPT-2W
221 oF 18AWG*2c 300 V.
16
Lowes.com/portfolio

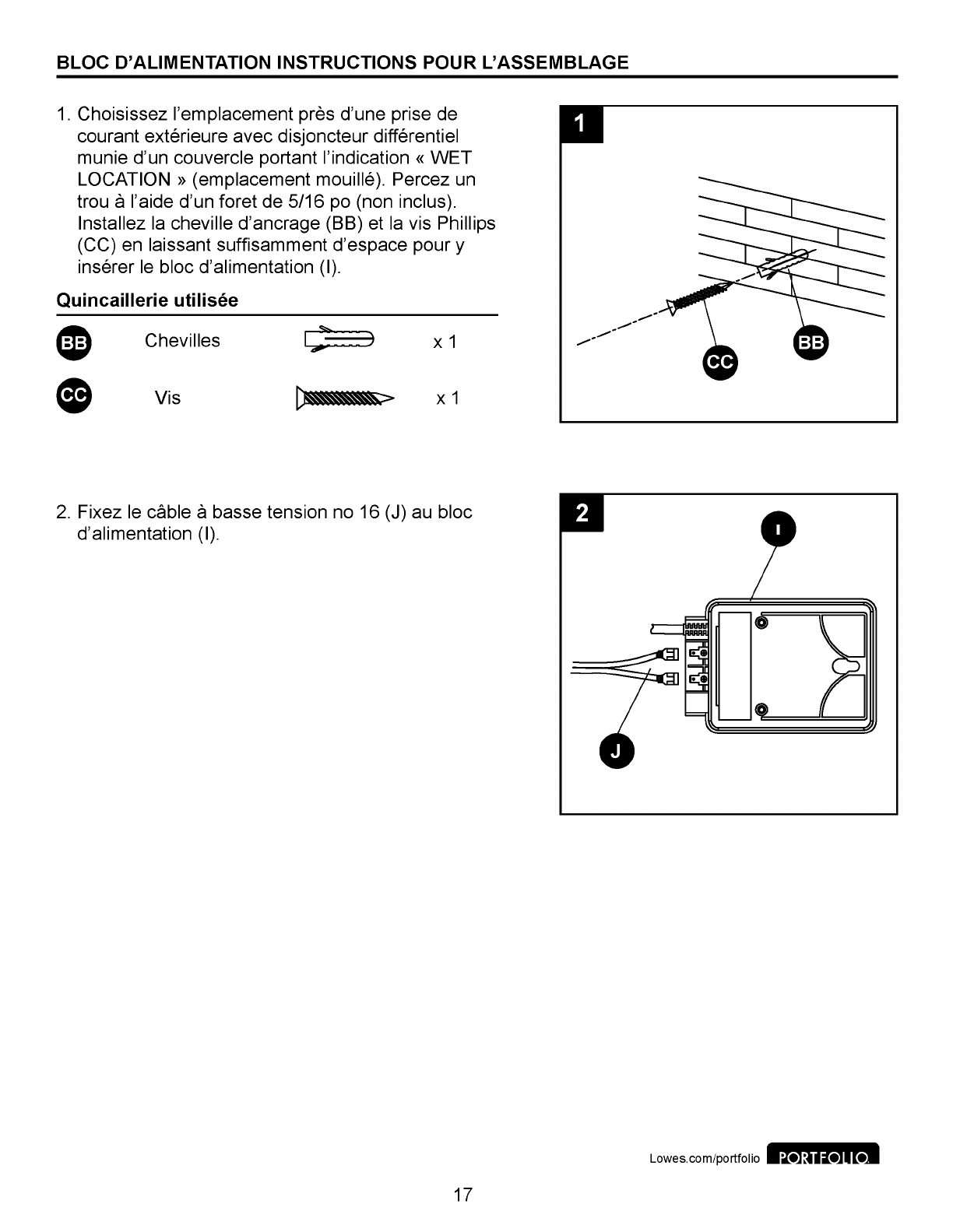

BLOC D'ALIMENTATION INSTRUCTIONS POUR L'ASSEMBLAGE
1. Choisissez !'emplacement pres d'une prise de
courant exterieure
avec disjoncteur differentiel
munie d'un couvercle portant !'indication«
WET
LOCATION » (emplacement mouille). Percez un
trou al'aide d'un foret de 5/16 po (non inclus).
lnstallez
Ia cheville d'ancrage (BB) et Ia vis Phillips
(CC) en laissant suffisamment d'espace pour y
inserer le bloc d'alimentation (I).
Quincaillerie utilisee
~
. Chevilles
I);
) X 1
• Vis D :> X 1
2. Fixez le cable abasse tension no 16 (J) au bloc
d'alimentation
(1).
17
--
--
--
--
Lowes. co m/portfol io

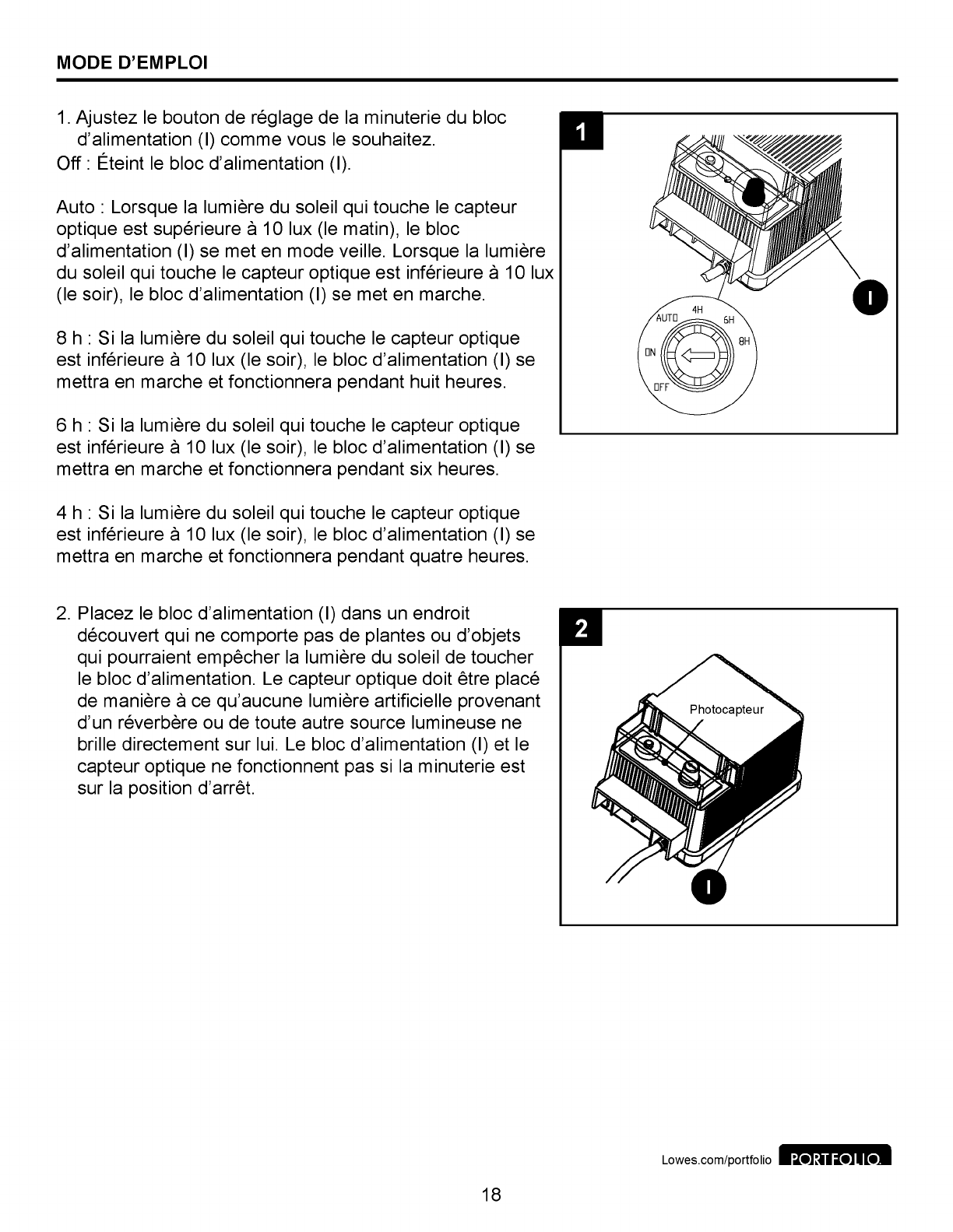

MODE D'EMPLOI
1. Ajustez le bouton de reglage de Ia minuterie du bloc
d'alimentation (I) comme vous le souhaitez.
Off: Eteint le bloc d'alimentation (I).
Auto : Lorsque Ia lumiere du soleil qui touche le capteur
optique est superieure a 10 lux (le matin),
le bloc
d'alimentation (I) se met en mode veille. Lorsque
Ia lumiere
du soleiI qui touche le capteur optique est inferieure a 10 lux
(le soir), le bloc d'alimentation (I) se met en marche.
8
h: Si Ia lumiere du soleil qui touche le capteur optique
est inferieure a 10 lux (le soir),
le bloc d'alimentation (I) se
mettra
en marche et fonctionnera pendant huit heures.
6
h: Si Ia lumiere du soleil qui touche le capteur optique
est inferieure a 10 lux (le soir),
le bloc d'alimentation (I) se
mettra en marche et fonctionnera pendant six heures.
4
h: Si Ia lumiere du soleil qui touche le capteur optique
est inferieure a 10 lux (le soir), le bloc d'alimentation (I) se
mettra
en marche et fonctionnera pendant quatre heures.
2. Placez le bloc d'alimentation (I) dans un endroit
decouvert qui
ne comporte pas de plantes ou d'objets
qui pourraient empecher Ia lumiere du soleil de toucher
le bloc d'alimentation. Le capteur optique doit etre place
de maniere
ace qu'aucune lumiere artificielle provenant
d'un reverbere
ou de toute autre source lumineuse ne
brille directement sur lui. Le bloc d'alimentation (I) et le
capteur optique ne fonctionnent pas
si Ia minuterie est
sur Ia position d'arret.
18
0
Lowes.com/portfolio

3. Un court-circuit peut activer le circuit interne sur
le bloc d'alimentation (I). Appuyez sur le
disjoncteur pour reinitialiser
le bloc d'alimentation (1).
ENTRETIEN
·Antes de intentar limpiar Ia lam para, desconecte Ia alimentaci6n de Ia lam para
apagando
el interrupter de circuito o retirando el fusible de Ia caja de fusibles.
·Para limpiar Ia lampara, use un pano limpio seco o levemente humedo.
• NO utilice limpiadores con qufmicos, solventes
ni abrasives fuertes ya que pueden danar Ia
lam para.
• Changement des ampoules : Utilisez 8 ampoules aculot poussoir de 4 watts et de 12
V, ainsi que 2
ampoules T3 aculot G4 adeux broches de 10 watts.
• Ne touchez
PAS Ia nouvelle ampoule avec les mains nues, carle gras de Ia peau pourrait
endommager !'ampoule et reduire sa duree de vie.
DEPANNAGE
PROBLEME CAUSE POSSIBLE MESURE CORRECTIVE
Le luminaire ne
s'allume pas
Ia
nuit.
1. Le transformateur n'est pas branche 1. Branchez le transformateur sur
sur une prise electrique. une prise electrique.
2. L'ampoule est brisee. 2. Remplacez !'ampoule.
3. Les broches de contact du
connecteur ne transpercent pas.
19
3. Assurez-vous que les broches
de contact ant bien transperce
le filet sont en contact avec le
fil electrique.
Lowes.com/portfolio

GARANTIE LIMITEE DE UN
Le fabricant garantit taus ses luminaires contre les defauts de materiaux et de fabrication pour une
(1) periode de
un an acompter de Ia date d'achat. Si ce produit presente des defauts de materiaux
ou de fabrication durant cette periode, retournez-le au detaillant d'origine accompagne d'une copie
de votre regu
com me preuve d'achat. Le fabricant choisira de reparer ou de remplacer le produit,
ou de rembourser I' equivalent du prix d'achat. Cette garantie ne s'applique pas aux luminaires
endommages en raison d'un usage inapproprie, de dommages accidentels ou d'une manipulation ou
installation inadequate, et elle exclut expressement toute responsabilite pour des dammages directs,
accessoires
ou consecutifs. Certains Etats ou certaines provinces ne permettent pas !'exclusion ou
Ia limitation d'une garantie implicite, de sorte que les limitations et exclusions mentionnees ci-dessus
peuvent ne pas s'appliquer avous. Cette garantie vous confere des droits precis.
II est possible que
20
lmprime en Chine
Portfolio® est une marque de
commerce deposee
de LF, LLC. Tous droits reserves.
Lowes. co m/portfol io
