Powercraft 46000 User manual

B
rugsanvisning
Bruksanvisning
Bruksanvisning
Käyttöohje
Instruction manual
Gebrauchsanweisung
Podręcznik użytkownika
Kasutusjuhend
DK
NO
SE
FI
GB
DE
ET
PL
B
rugsanvisning
Model 46000

2
DK
RUNDSAV
Introduktion
For at du kan få mest mulig glæde af din
nye rundsav, beder vi dig gennemlæse
denne brugsanvisning og de vedlagte
sikkerhedsforskrifter, før du tager rundsaven
i brug.
Vi anbefaler dig desuden at gemme
brugsanvisningen, hvis du senere skulle
få brug for at genopfriske din viden om
rundsavens funktioner.
Tekniske data
Spænding/frekvens: 230 V ~ 50 Hz
Eff ekt: 1.200 W
Hastighed: 5.000 o/min
Skærekapacitet v/90°: 65 mm
Skærekapacitet v/45°: 43 mm
Klinge: Ø 185 mm
Særlige sikkerhedsforskrifter
Kontrollér, at ventilationsåbningerne på
motoren ikke er tilstoppet.
Hold altid saven med begge hænder
ved brug, og brug den aldrig stående
på en stige. Brug altid en godkendt
arbejdsplatform til arbejdsopgaver i stor
højde.
Stands aldrig klingen ved at presse saven
eller ved at udøve tryk på siden af klingen.
Brug aldrig klinger af hurtigstål.
Brug altid den rigtige type klinge til den
forhåndenværende opgave.
Brug aldrig bøjede klinger eller klinger, hvor
nogle af tænderne mangler.
Brug aldrig for store eller små klinger.
Brug aldrig klinger, hvis
maksimumhastighed er mindre
end værktøjets maksimale
omdrejningshastighed.
Kontrollér, at retningsangivelsen på klingen
svarer til motorens rotationsretning.
Brugsanvisning
Læs brugsanvisningen grundigt
inden brug, og gem den til senere.
Spænding/frekvens
Angiver spændingen og
frekvensen på den strømforsyning,
som maskinen skal sluttes til.
Eff ekt
Angiver maskinens maksimale
eff ekt.
Hastighed
Angiver maskinens hastighed(er)
eller hastighedsintervaller i
omdrejninger pr. minut.
Klingestørrelse
Angiver klingens diameter.
Skæredybde
Angiver maskinens maksimale
skæredybde.

3
NO
SE
FI
GB
DE
DK
PL
ET
Sav ikke i sten, metal, glasfi ber eller i
sundhedsskadelige materialer.
Brug altid beskyttelseshandsker, når du
håndterer klingen. Stik aldrig hånden ind
under saven, og forsøg aldrig at  erne
materiale fra arbejdsområdet, mens klingen
roterer. Anbring aldrig hånden eller fi ngre
på arbejdsemnet foran, bag eller under
saven, mens den kører.
Hold altid spindlen og fl angerne til
montering af klinger rene.
Brug aldrig saven, hvis klingeskærmen ikke
fungerer korrekt. Klingeskærmen skal lukke
automatisk, når saven ikke er i brug, og må
ikke fastgøres i åben tilstand.
Klingen må ikke være i kontakt med
arbejdsemnet eller andre genstande, når
saven startes.
Kontrollér, at arbejdsemnet ikke indeholder
søm, skruer eller andre genstande, der
kan beskadige klingen, og at der ikke er
lignende forhindringer i underlaget under
arbejdsemnet.
Fastgør aldrig saven i en skruestik eller
lignende med klingen opad for at save i
emner på denne måde. Det kan medføre
meget alvorlige ulykker.
Fjern ikke saven fra arbejdsemnet, så længe
klingen stadig roterer, og sæt ikke saven
fra dig, før klingen er standset helt, og
klingeskærmen er helt lukket.

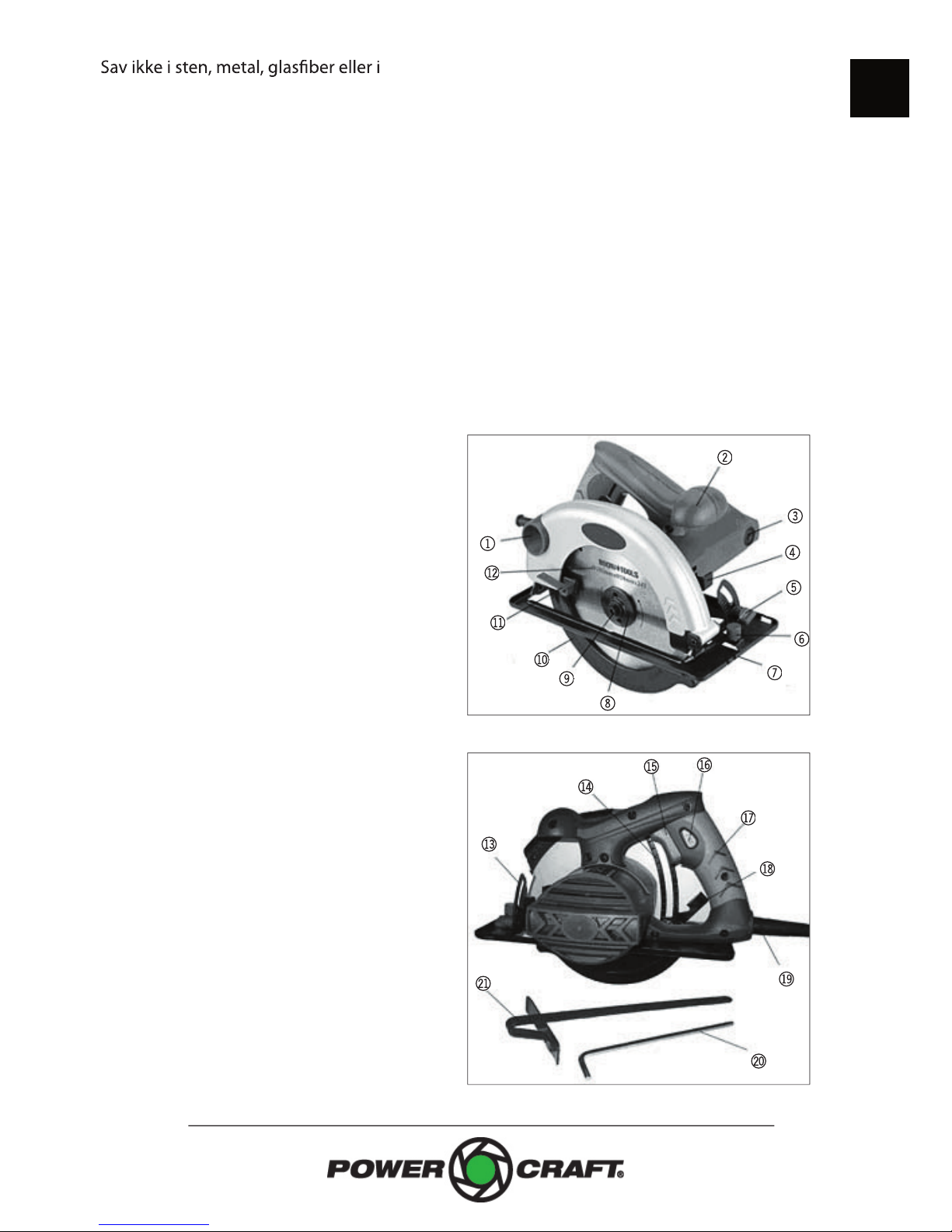

Rundsavens dele
1. Studs til spånudsugning
2. Sidehåndtag
3. Kulbørsteholder
4. Spindellås
5. Smigindstillingsgreb
6. Vingeskrue til parallelstyr
7. Sål
8. Yderfl ange
9. Låseskrue
10. Bevægelig klingeskærm
11. Greb til klingeskærm
12. Klinge
13. Vinkelmåler
14. Dybdemåler
15. Tænd/sluk-knap
16. Sikkerhedsknap
17. Håndtag
18. Dybdeindstillingsgreb
19. Ledning og stik
20. Sekskantnøgle
21. Parallelstyr
2
3
4
5
6
7
8
9
bl
bm
bn
1
cm
cl
bu
bt
bs
br
bq
bp
bo

4
DK
Klargøring og justering
Indstilling af parallelstyr
Indstil parallelstyret (21) i den ønskede
afstand fra klingen (12), og stram
vingeskruen (6).
Indstilling af smigvinkel
Løsn smigindstillingsgrebet (5) forrest på
saven, og vip overdelen af saven til den
ønskede vinkel (0-45° i forhold til lodret).
Vinklen kan afl æses på vinkelmåleren (13).
Stram smigindstillingsgrebet igen.
bo
5
bp
bt
Indstilling af skæredybde
Skæredybden kan indstilles ved at løsne
dybdeindstillingsgrebet (18) og vippe
overdelen af saven, til klingens dybde er
som ønsket i forhold til sålen (7). Stram
herefter dybdeindstillingsgrebet igen.
Savedybden kan afl æses på dybdemåleren
(14) og skal være 3 mm større end
arbejdsemnets tykkelse.
Bemærk
: Skæredybden må ikke reduceres,
hvis saven er indstillet til smigskæring!
Montering af spånudsugning
Montér eventuelt en støvsugerslange
eller en spånsugerslange på
spånudsugningsstudsen (1).
Brug
Fastspænd altid arbejdsemnet med
skruetvinger eller lignende. Hold aldrig
arbejdsemnet fast med hånden.
Juster evt. smigvinkel, parallelstyr og
savedybde (se Klargøring og justering).
Kontrollér, at saven er indstillet korrekt, og
at alle greb og skruer er spændt korrekt,
inden du saver.
cm
6

5
NO
SE
FI
GB
DE
DK
PL
ET
Anbring forkanten af sålen på
arbejdsemnet.
Tryk sikkerhedsknappen (16) og tænd/
sluk-knappen (15) på håndtaget (17) ind
samtidigt, og lad saven opnå fuld hastighed,
inden du saver i arbejdsemnet.
Anbring motordelen af saven på den største
del af arbejdsemnet, der ikke skal saves af.
Hold saven i begge håndtag (17 og 2), og
sav i en lige linje.
Klingeskærmen (10) åbnes automatisk,
når klingen kommer i kontakt med
arbejdsemnet.
Forsøg ikke at presse saven til nogen af
siderne.
Slip omgående tænd/sluk-knappen,
hvis klingen binder eller sidder fast i
arbejdsemnet. Hvis klingen sidder fast, kan
saven blive kastet tilbage mod brugeren
med stor kraft.
Kontrollér, at klingeskærmen lukkes, når
saven løftes fra arbejdsemnet.

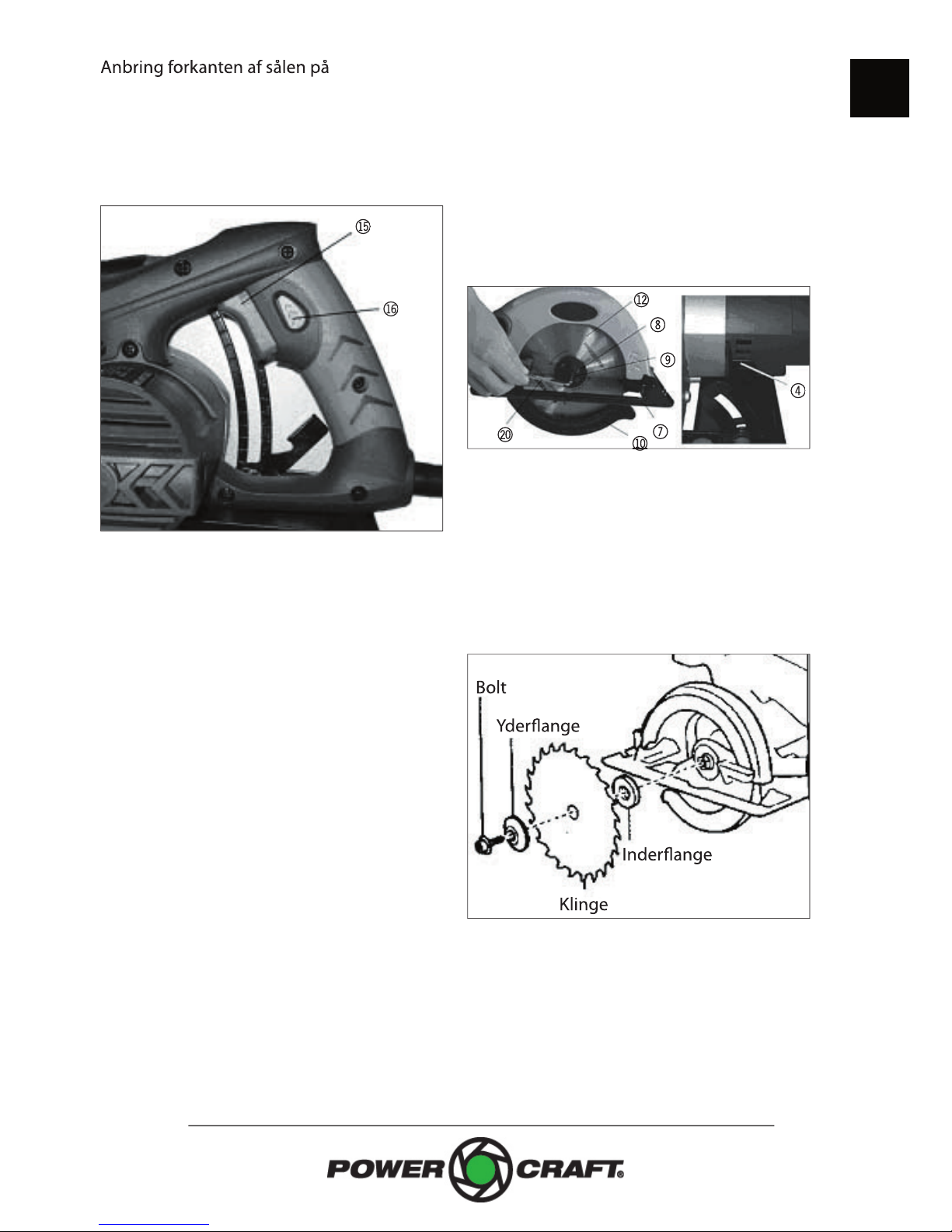

Udskiftning af klinge
Afbryd rundsaven fra lysnettet. Klingen skal
være vinkelret på sålen.
bq
br
Løsn dybdejusteringsgrebet, og løft
overdelen af saven mest muligt.
Tryk spindellåsen (4) ned, og drej savklingen
med hånden, til den låses fast. Skru
låseskruen (9) af ved at dreje den mod uret
med sekskantnøglen (20).
Tag låseskruen og yderfl angen af.
Åbn klingeskærmen (10) ved hjælp af
grebet (11), og afmonter klingen.
Fjern eventuelle spåner og savsmuld
omkring spindlen og fl angerne.
Monter den nye klinge, yderfl angen
og låsemøtrikken. Kontrollér, at
retningsangivelsen på klingen svarer
til motorens rotationsretning. Frigør
klingeskærmen.
Kontrollér, at klingen kører korrekt, inden du
tager saven i brug igen.
Smid ikke den brugte klinge ud sammen
med husholdningsaff aldet, men bortskaf
den korrekt i henhold til de regler, der
gælder i din kommune.
Bolt
Yderfl ange
Inderfl ange
Klinge
cl
4
bn
8
9
bl
bl
bl
bl
7

6
DK
Udskiftning af kulbørster
Kontrollér regelmæssigt kulbørsterne ved
at skrue kulbørsteholderne (3) af med en
skruetrækker og trække kulbørsterne ud.
Hvis kulbørsterne er mindre end 5 mm, skal
de udskiftes.
Rengøring og vedligehold
Tør saven af med en hårdt opvredet klud
efter brug, og hold altid dens overfl ade og
ventilationshuller fri for snavs.
Brug ikke ætsende eller slibende
rengøringsmidler, da disse kan angribe
plastdelene på saven.
Overensstemmelseserklæring
Vi erklærer hermed, at
R
UNDSAV
46000
(M1Y-BQ-185X)
230 V - 1200 W
er fremstillet i overensstemmelse med
følgende standarder eller normative
dokumenter:
EN 55014-1:2000+A1+A2;
EN 55014-2:1997+A1;
EN61000-3-2:2000+A2;
EN 61000-3-3:1995+A1+A2
EN 60745-1:2006;
EN 60745-2-5:2007;
EN 60825-1:1994+A1+A2
i henhold til bestemmelserne i direktiverne
2006/42/EF Maskindirektivet med
ændringsdirektiver
2006/95/EØF Lavspændingsdirektivet
2004/108/EØF EMC-direktivet
2012
Stefan Schou
Business Unit Manager
21.11.2012
- HP Schou A/S, DK-6000 Kolding
Servicecenter
Bemærk: Produktets modelnummer
skal altid oplyses i forbindelse med din
henvendelse.
Modelnummeret fremgår af forsiden på
denne brugsanvisning og af produktets
typeskilt.
Når det gælder:
• Reklamationer
• Reservedele
• Returvarer
• Garantivarer
• Åbent hverdage fra 07.00 til 17.00
(fredag til kl. 15.30)
• Tlf: [phone]
• Fax: [phone]
• E-mail: ser[email protected]

7
NO
SE
FI
GB
DE
DK
PL
ET
Fremstillet i P.R.C.
6001
EU-Importør:
HP Schou A/S
6000 Kolding
Danmark
© 2012 HP Schou A/S
Alle rettigheder forbeholdes. Indholdet i denne vejledn-
ing må ikke gengives, hverken helt eller delvist, på
nogen måde ved hjælp af elektroniske eller mekaniske
hjælpemidler, f.eks. fotokopiering eller optagelse,
oversættes eller gemmes i et informationslagrings- og
-hentningssystem uden skriftlig tilladelse fra HP Schou
A/S.
Miljøoplysninger
HP Schou A/S tilstræber at producere
miljøvenlige elektriske og elektroniske
produkter, ligesom vi ønsker at medvirke til
en sikker bortskaff else af aff aldsstoff er, som
kan være skadelige for miljøet.
Et sundt miljø er betydningsfuldt for os
alle, og vi har derfor sat os som mål at
overholde kravene i EU’s initiativer på
dette område, så vi sikrer en forsvarlig
indsamling, behandling, genindvinding og
bortanskaff else af elektronisk udstyr, der
ellers kan være skadeligt for miljøet. Dette
indebærer også, at vores produkter ikke
indeholder nogen af følgende kemikalier og
stoff er:
- Bly
- Kviksølv
- Cadmium
- Hexavalent krom
- PBB (polybromerede biphenyler)
(fl ammehæmmer)
- PBDE (polybromerede diphenylethere)
(fl ammehæmmer)
HP Schou A/S er stolte over at støtte
EU’s miljøinitiativer for at bidrage til et
renere miljø og erklærer hermed at vores
produkter overholder både WEEE-direktivet
(2002/96/EF) og RoHS-direktivet (2002/95/
EF).
Du kan som forbruger også være med til at
værne om miljøet ved at følge de gældende
miljøregler og afl evere gammelt elektrisk
og elektronisk udstyr på din kommunale
genbrugsstation. Hvis udstyret indeholder
batterier, skal du huske at  erne disse, før
du bortskaff er udstyret.

8
NO
SIRKELSAG
Innledning
For at du skal få mest mulig glede av
den nye sirkelsagen din, bør du lese
denne bruksanvisningen og de vedlagte
sikkerhetsforskriftene før du tar den i bruk.
Vi anbefaler også at du tar vare på
bruksanvisningen i tilfelle du skulle få behov
for å lese informasjonen om sirkelsagens
funksjoner om igjen senere.
Tekniske data
Spenning/frekvens: 230 V ~ 50 Hz
Eff ekt: 1200 W
Hastighet: 5000 o/min
Skjærekapasitet v/90°: 65 mm
Skjærekapasitet v/45°: 43 mm
Blad: Ø 185 mm
Spesielle sikkerhetsforskrifter
Kontroller at ventilasjonsåpningene på
motoren ikke er tette.
Hold alltid sagen med begge hender
ved bruk. Ikke bruk sagen mens du står
på en stige. Bruk alltid godkjent stillas til
arbeidsoppgaver i stor høyde.
Stans aldri sagbladet ved å presse sagen
eller utøve trykk på siden av bladet.
Bruk aldri sagblad av hurtigstål.
Bruk alltid riktig type sagblad i forhold til
arbeidsoppgaven.
Bruk aldri bøyde sagblad eller sagblad som
mangler noen av tennene.
Bruk aldri for store eller for små sagblad.
Bruk aldri sagblad med lavere
maksimalhastighet enn verktøyets
maksimale omdreiningshastighet.
Kontroller at retningsangivelsen
på sagbladet svarer til motorens
rotasjonsretning.
Ikke sag i stein, metall, glassfi ber eller i
helseskadelige materialer.
Bruk alltid vernehansker når du håndterer
sagbladet. Stikk aldri hånden inn under
sagen og ikke prøv å  erne materiale
fra arbeidsområdet mens sagbladet
roterer. Plasser aldri hånd eller fi ngre
på arbeidsemnet foran, bak eller under
sirkelsagen mens den er i gang.
Bruksanvisning
Les bruksanvisningen nøye før
bruk, og ta vare på den for senere
bruk.
Spenning/frekvens
Angir spenningen og frekvensen
på strømforsyningen maskinen
skal kobles til.
Eff ekt
Angir maskinens maksimale eff ekt.
Hastighet
Angir maskinens hastighet(er)
eller hastighetsintervaller i
omdreininger per minutt.
Skivestørrelse
Angir skivens diameter.
Bladstørrelse
Angir bladets diameter.

9
NO
SE
FI
GB
DE
DK
PL
ET
Hold alltid spindelen og fl ensene til
montering av sagbladene rene.
Bruk aldri sagen hvis beskyttelsesskjermen
ikke fungerer på riktig måte.
Beskyttelsesskjermen skal lukke seg
automatisk når sagen ikke er i bruk, og den
må ikke festes i åpen tilstand.
Sagbladet må ikke være i kontakt med
arbeidsemnet eller andre gjenstander når
sagen slås på.
Kontroller at arbeidsemnet ikke inneholder
spiker, skruer eller andre gjenstander som
kan skade sagbladet, og at det ikke er
lignende hindringer i underlaget under
arbeidsemnet.
Ikke fest sagen i en skrutvinge eller
liknende med bladet oppover for å sage
i arbeidsemner på denne måten. Det kan
resultere i svært alvorlige ulykker.
Ikke  ern sagen fra arbeidsemnet så
lenge sagbladet roterer, og ikke sett den
fra deg før sagbladet har stanset helt og
beskyttelsesskjermen er helt lukket.

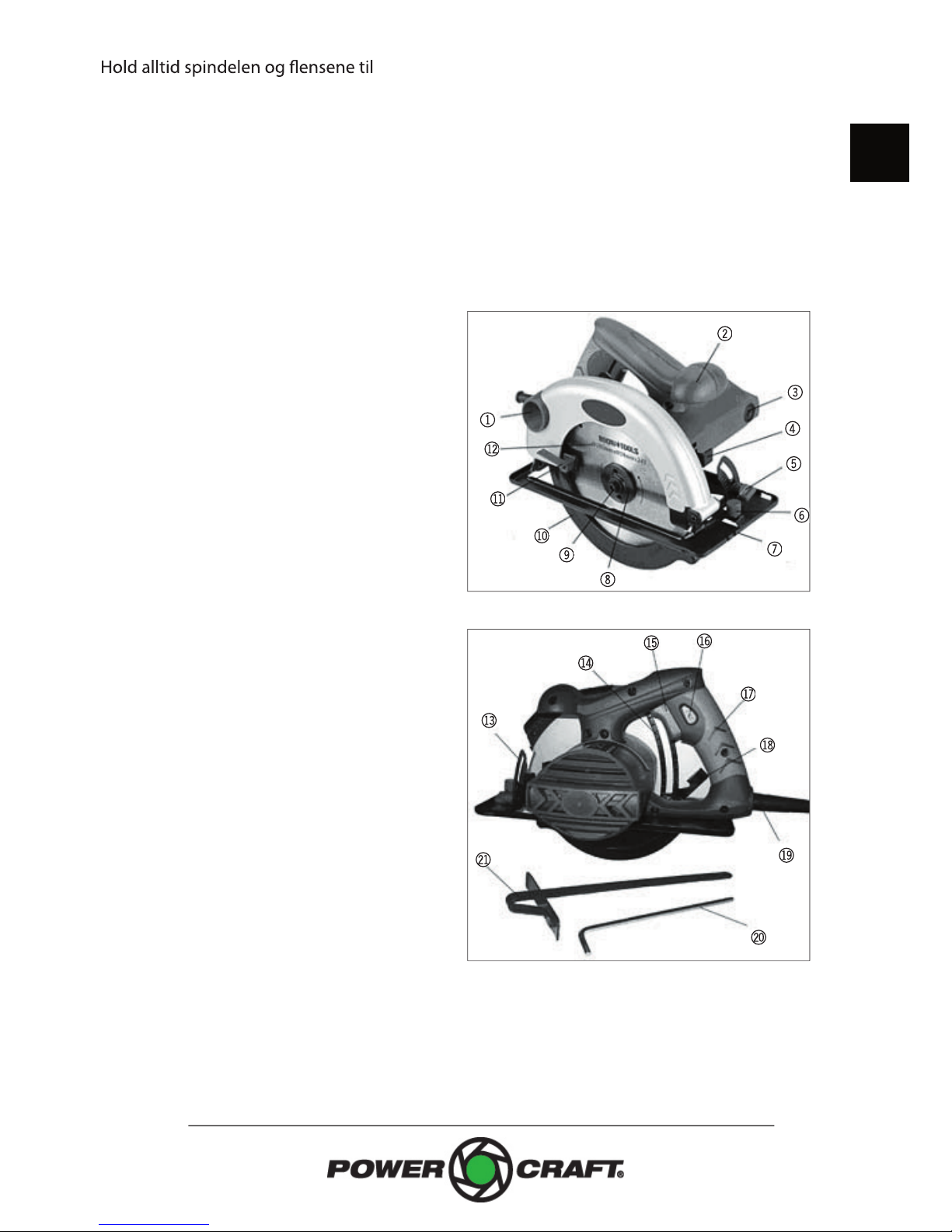

Sirkelsagens deler
1. Stuss til sponavsug
2. Sidehåndtak
3. Kullbørsteholder
4. Spindellås
5. Bladvinkellås
6. Vingeskrue til parallellanslag
7. Såle
8. Ytterfl ens
9. Låseskrue
10. Bevegelig beskyttelsesskjerm
11. Håndtak til beskyttelsesskjerm
12. Blad
13. Vinkelmåler
14. Dybdemåler
15. Av/på-knapp
16. Sikkerhetsknapp
17. Håndtak
18. Dybdeinnstillingsgrep
19. Ledning og støpsel
20. Sekskantnøkkel
21. Parallellanslag
2
3
4
5
6
7
8
9
bl
bm
bn
1
cm
cl
bu
bt
bs
br
bq
bp
bo

10
NO
Klargjøring og justering
Innstilling av parallellanslag
Still inn parallellanslaget (21) i ønsket
avstand fra sagbladet (12), og stram
vingeskruen (6).
Innstilling av skråvinkel
Løsne bladvinkellåsene (5 og 9) foran og
bak på sagen, og vipp overdelen av sagen
til ønsket vinkel (0–45° i forhold til loddrett).
Vinkelen kan leses av på vinkelmåleren (13).
Stram bladvinkellåsen igjen.
bo
5
bp
bt
Innstilling av skjæredybde
Skjæredybden kan stilles inn ved å løsne
dybdeinnstillingsgrepet (18) og vippe
overdelen av sagen til sagbladets (12)
dybde er som ønsket i forhold til sålen.
Stram deretter dybdeinnstillingsgrepet
igjen. Sagedybden kan leses av på
dybdemåleren (14) og skal være 3 mm
større enn tykkelsen på arbeidsemnet.
Merk
: Skjæredybden må ikke reduseres hvis
sagen er stilt inn på skråskjæring!
Montering av sponavsug
Monter eventuelt en støvsugerslange
eller en sponsugerslange på stussen for
sponavsuging (1).
Bruk
Fest alltid emnet med skrutvinger eller
lignende. Hold aldri emnet fast med
hånden.
Juster ev. skråvinkelen, parallellanslaget og
sagedybden (se Klargjøring og justering).
Kontroller at sagen er riktig innstilt, og at
alle håndtak og skruer er strammet, før du
begynner å sage.
cm
6

11
NO
SE
FI
GB
DE
DK
PL
ET
Plasser forkanten av sålen på arbeidsemnet.
Trykk inn sikkerhetsknappen (16) og av/på-
knappen (15) på håndtaket (17) samtidig,
og la sagen oppnå full hastighet før du
sager i arbeidsemnet.
Plasser sagens motordel på den største
delen av arbeidsemnet som ikke skal sages
av.
Hold sagen i begge håndtakene (17 og 2)
og sag i en rett linje.
Beskyttelsesskjermen (10) åpnes automatisk
når sagbladet kommer i kontakt med
arbeidsemnet.
Ikke prøv å presse sagen til noen av sidene.
Slipp av/på-knappen umiddelbart hvis
sagbladet lugger eller kjører seg fast i
arbeidsemnet. Hvis sagbladet kjører seg
fast, kan sagen bli kastet tilbake mot
brukeren med stor kraft.
Kontroller at beskyttelsesskjermen lukkes
når sagen løftes fra emnet.

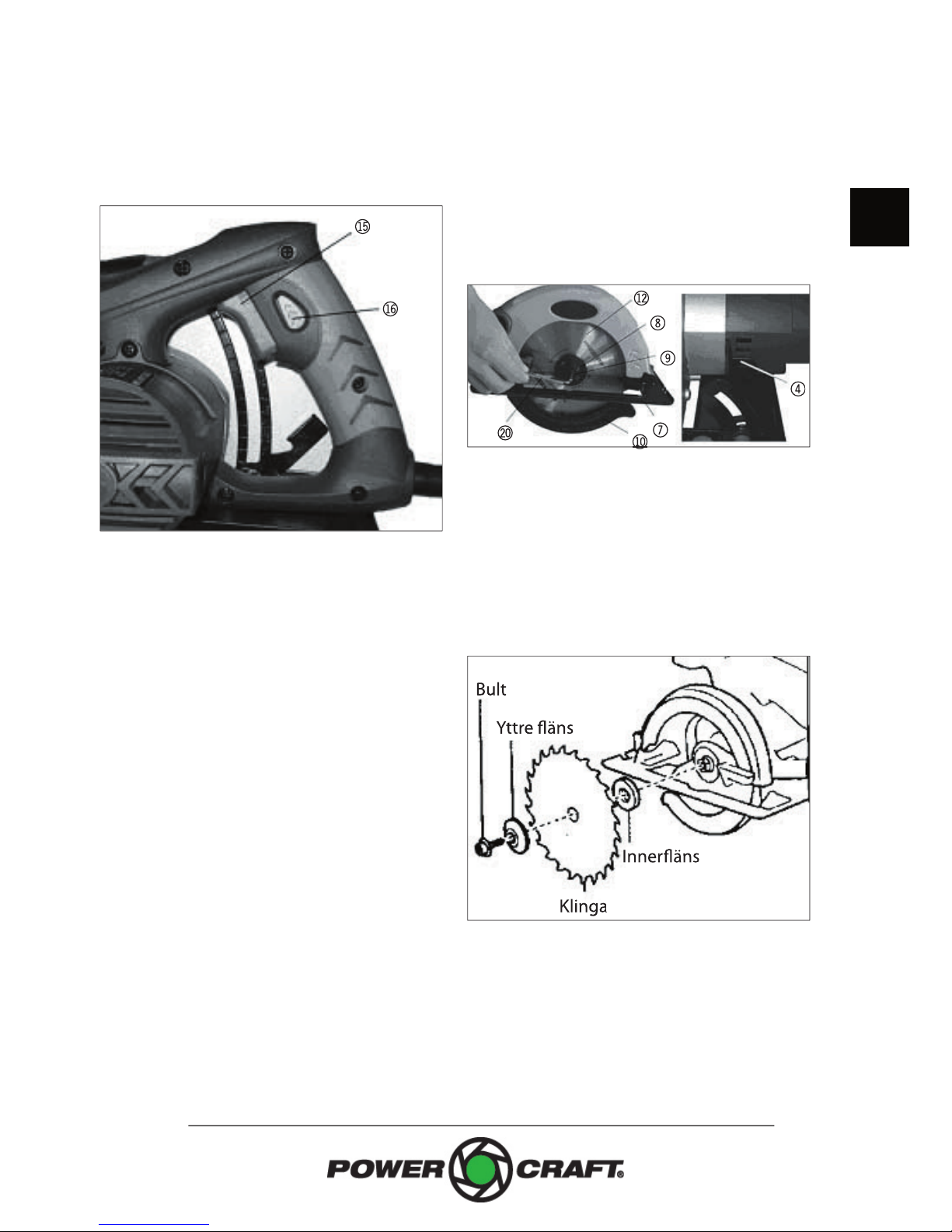

Skifte av sagblad
Koble maskinen fra strømnettet. Sagbladet
skal være vinkelrett på sålen.
Løsne dybdeinnstillingsgrepet og løft
overdelen av sagen så mye som mulig.
bq
br
Trykk inn spindellåsen (4) og drei sagbladet
med hånden til det låses fast. Skru av
låseskruen (9) ved å dreie den mot klokken
med sekskantnøkkelen.
Ta av låseskruen og ytterfl ensen.
Åpne beskyttelsesskjermen (10) ved hjelp
av håndtaket (11), og ta av sagbladet.
Fjern eventuell spon og sagmugg mellom
spindelen og fl ensene.
Monter det nye sagbladet, ytterfl ensen
og låsemutteren. Kontroller at
retningsangivelsen på sagbladet svarer
til motorens rotasjonsretning. Frigjør
beskyttelsesskjermen.
Kontroller at sagbladet sitter riktig før du tar
sagen i bruk igjen.
Ikke kast det brukte sagbladet
i søppelkassen sammen med
husholdningsavfallet, men kast det i
henhold til de reglene som gjelder i
kommunen din.
Bolt
Ytterfl ens
Innerfl ens
Blad
cl
4
bn
8
9
bl
bl
bl
bl
7

12
NO
Skifte av kullbørster
Kontroller kullbørstene regelmessig ved
å skru av kullbørsteholderne (3) med en
skrutrekker og trekke kullbørstene.ut Hvis
kullbørstene er 5 mm eller mindre, må de
skiftes ut.
Rengjøring og vedlikehold
Tørk av sagen med en godt oppvridd
klut etter bruk, og hold alltid maskinens
overfl ate og ventilasjonsåpninger frie for
smuss.
Ikke bruk etsende eller slipende/skurende
rengjøringsmidler. Disse kan angripe
plastdelene på sagen.
Samsvarserklæring
Vi erklærer, at
S
IRKELSAG
46000
(M1Y-BQ-185X)
230 V - 1200 W
er fremstilt i samsvar med følgende
standarder eller normative dokumenter:
EN 55014-1:2000+A1+A2;
EN 55014-2:1997+A1;
EN61000-3-2:2000+A2;
EN 61000-3-3:1995+A1+A2
EN 60745-1:2006;
EN 60745-2-5:2007;
EN 60825-1:1994+A1+A2
i henhold til bestemmelsene i direktivene
2006/42/EF Maskindirektivet med
endringsdirektiver
2006/95/EØF Lavspenningsdirektivet
2004/108/EØF EMC-direktivet
2012
Stefan Schou
Business Unit Manager
21.11.2012
- HP Schou A/S, DK-6000 Kolding
Servicesenter
Merk: Ved henvendelser om produktet,
skal modellnummeret alltid oppgis.
Modellnummeret står på fremsiden av
denne bruksanvisningen og på produktets
typeskilt.
Når det gjelder:
• Reklamasjoner
• Reservedeler
• Returvarer
• Garantivarer
• Åpent hverdager kl. 07.00-17.00
(fredag til kl. 15.30)
• Tlf.: [phone]
• E-post: [e-mail]

13
NO
SE
FI
GB
DE
DK
PL
ET
Fremstillet i P.R.C.
6001
EU-importør:
HP Schou A/S
DK-6000 Kolding
Danmark
© 2012 HP Schou A/S
Alle rettigheter forbeholdes. Innholdet i denne bruk-
sanvisningen må ikke gjengis, verken helt eller delvis,
på noen måte ved hjelp av elektroniske eller mekaniske
hjelpemidler, inkludert fotokopiering eller opptak,
oversettes eller lagres i et informasjonslagrings- og
informasjonshentingssystem uten skriftlig tillatelse fra
HP Schou A/S.
Miljøopplysninger
HP Schou A/S streber etter å fremstille
miljøvennlige elektriske og elektroniske
produkter, og vi ønsker å medvirke til trygg
behandling av avfallsstoff er som kan være
skadelige for miljøet.
Et sunt miljø er viktig for alle, og vi har
derfor satt oss som mål å overholde kravene
i EUs initiativer på dette området, slik at vi
sikrer en forsvarlig innsamling, behandling,
gjenvinning og bortskaff else av elektronisk
utstyr som ellers kan være skadelig for
miljøet. Det innebærer også at produktene
våre ikke inneholder noen av følgende
kjemikalier og stoff er:
- bly
- kvikksølv
- kadmium
- heksavalent krom
- PBB (polybromerte bifenyler)
(fl ammehemmer)
- PBDE (polybromerte difenyletere)
(fl ammehemmer)
HP Schou A/S er stolt av å støtte EUs
miljøinitiativer og bidra til et renere miljø.
Vi erklærer med dette at produktene våre
overholder både WEEE-direktivet (2002/96/
EF) og ROHS-direktivet (2002/95/EF).
Du kan som forbruker også være med på å
verne om miljøet ved å følge de gjeldende
miljøregler og levere gammelt elektrisk og
elektronisk utstyr på en gjenvinningsstasjon
i nærheten av der du bor. Dersom utstyret
inneholder batterier, må du huske å  erne
disse før du kaster utstyret.

14
SE
CIRKELSÅG
Introduktion
För att du ska få så stor glädje som möjligt
av din nya cirkelsåg rekommenderar vi
att du läser denna bruksanvisning och de
medföljande säkerhetsföreskrifterna innan
du börjar använda den.
Vi rekommenderar dessutom att du sparar
bruksanvisningen ifall du behöver läsa
informationen om de olika funktionerna
igen.
Tekniska specifi kationer
Spänning/frekvens: 230 V ~ 50 Hz
Eff ekt: 1.200 W
Varvtal: 5.000 v/min
Sågkapacitet v/90°: 65 mm
Sågkapacitet v/45°: 43 mm
Sågklinga Ø 185 mm
Särskilda säkerhetsföreskrifter
Kontrollera att ventilationsöppningarna på
motorn inte är tilltäppta.
Håll alltid sågen med båda händerna vid
användning, och stå aldrig på en stege när
du använder den. Använd alltid en godkänd
arbetsplattform för arbetsuppgifter på hög
höjd.
Stoppa aldrig sågklingan genom att pressa
ned sågen eller genom att trycka på sidan
av sågklingan.
Använd aldrig sågklingor av snabbstål.
Använd alltid rätt typ av sågklinga för det
jobb du ska utföra.
Använd aldrig böjda sågklingor eller
sågklingor som saknar tänder.
Använd aldrig för stora eller för små
sågklingor.
Använd aldrig sågklingor vars maximala
hastighet är lägre än verktygets maximala
varvtal.
Kontrollera att sågklingans
riktningsangivelse överensstämmer med
motorns rotationsriktning.
Såga inte i sten, metall, glasfi ber eller i
hälsofarliga material.
Bruksanvisning
Läs igenom bruksanvisningen
grundligt, och spara den för
framtida behov.
Spänning/frekvens
Anger spänningen och frekvensen
på den strömförsörjning som
maskinen ska anslutas till.
Eff ekt
Anger maskinens maximala eff ekt.
Hastighet
Anger maskinens hastighet(er)
eller hastighetsintervall i varv per
minut.
Sågbladsstorlek
Anger sågbladets diameter.
Skärdjup
Anger maskinens maximala
skärdjup.

15
NO
SE
FI
GB
DE
DK
PL
ET
Använd alltid skyddshandskar när du
hanterar sågbladet. Stick aldrig in handen
under sågen, och försök aldrig ta bort
material från arbetsområdet medan
sågklingan roterar. Lägg aldrig handen eller
fi ngrarna på arbetsstycket framför, bakom
eller under sågen när den är igång.
Håll alltid spindel och fl änsar för montering
av sågklingor rena.
Använd aldrig sågen om klingskyddet inte
fungerar som det ska. Klingskyddet ska
stängas automatiskt när cirkelsågen inte
används, och det får inte låsas i öppet läge.
Sågklingan får inte vara i kontakt med
arbetsmaterialet eller andra föremål när du
startar sågen.
Kontrollera att arbetsmaterialet inte
innehåller spikar, skruvar eller andra föremål
som kan skada sågklingan, samt att det inte
fi nns några sådana föremål i underlaget
under arbetsmaterialet.
Sätt aldrig fast cirkelsågen i en skruvtving
eller liknande med sågklingan uppåt för
att såga i ett sådant läge. Det kan medföra
allvarliga olyckor.
Ta inte bort cirkelsågen från
arbetsmaterialet så länge sågklingan
fortfarande roterar, och lägg inte ifrån dig
cirkelsågen förrän klingan har stannat helt
och klingskyddet är helt stängt.
Cirkelsågens delar
1. Munstycke för spånutsugning
2. Sidohandtag
3. Kolborsthållare
4. Spindellås
5. Geringsinställningshandtag
6. Vingskruvar till parallellanhåll
7. Fotplatta
8. Yttre fl äns
9. Låsskruv
10. Rörligt klingskydd
11. Grepp för klingskydd
12. Klinga
13. Vinkelmätare
14. Djupmätare
15. Strömbrytare
16. Säkerhetsknapp
17. Handtag
18. Djupinställningsvred
19. Sladd och stickpropp
20. Sexkantsnyckel
21. Parallellanlägg
2
3
4
5
6
7
8
9
bl
bm
bn
1
cm
cl
bu
bt
bs
br
bq
bp
bo

16
SE
Förberedelser och justering
Montering av parallellanhåll
Ställ in parallellanslag (21) på önskat
avstånd från klingan (12) och dra åt
vingskruven (6).
Inställning av geringsvinkel
Lossa geringsinställningshandtaget (5) och
vinkla överdelen på cirkelsågen till önskad
vinkel (0–45° i förhållande till lodrätt).
Vinkeln kan avläsas på vinkelmätaren (13).
Dra åt geringsinställningsratten igen.
bo
5
bp
bt
Inställning av skärdjup
Skärdjupet kan ställas in genom att man
lossar djupinställningsvredet (18) och
vinklar överdelen på cirkelsågen tills dess
att sågklingans djup är i önskat läge i
förhållande till fotplattan (7). Dra sedan åt
djupinställningsvredet igen. Skärdjupet kan
avläsas på djupmätaren (14) och ska vara
större än arbetsämnets tjocklek.
OBS
: Sågdjupet får inte minskas om sågen
är inställd på smygvinkelsågning.
Montering av spånutsug
Montera eventuellt en dammsugarslang
eller en utsugningsslang på munstycket för
spånutsugning (1).
Användning
Spänn alltid fast arbetsmaterialet med en
skruvtving eller liknande. Håll aldrig fast
arbetsmaterialet med handen.
Justera eventuellt geringsvinkel,
parallellanhåll och sågdjup (se montering
och justering).
Kontrollera att cirkelsågen är korrekt inställd
och att alla handtag och skruvar är korrekt
åtdragna innan du börjar såga.
cm
6

17
NO
SE
FI
GB
DE
DK
PL
ET
Placera plattans framkant på
arbetsmaterialet.
Tryck in säkerhetsknappen (16) och
strömbrytarknappen (15) på handtaget (17)
och låt cirkelsågen uppnå full hastighet
innan du börjar såga i arbetsstycket.
Placera cirkelsågens motordel på den
största delen av arbetsstycket som inte ska
sågas av.
Håll cirkelsågen i bägge handtagen (17 och
2) och såga i en rak linje.
Klingskyddet (10) öppnas automatiskt
när sågklingan kommer i kontakt med
arbetsstycket.
Försök inte pressa sågen mot någon av
sidorna.
Släpp genast strömbrytaren om sågklingan
fastnar i arbetsstycket. Om sågklingan
fastnar kan cirkelsågen kastas bakåt mot
användaren med stor kraft.
Kontrollera att sågbladsskyddet stängs när
sågen lyfts från arbetsstycket.
Byte av sågklinga
Koppla ifrån sågen från vägguttaget.
Sågklingan ska vara placerad vinkelrät mot
fotplattan.
bq
br
Lossa vredet för djupjustering och lyft
överdelen på cirkelsågen så mycket det går.
Tryck in spindellåset (4) och vrid spindeln
tills den låses fast. Lossa låsskruven
(9) genom att vrida den motsols med
sexkantsnyckeln (20).
Ta bort låsskruven och yttre fl äns.
Öppna klingskyddet (10) med greppet (11)
och montera av klingan.
Ta bort eventuella spån och sågspån runt
spindeln och fl änsarna.
Montera den nya sågklingan, yttre fl äns
och låsskruven. Kontrollera att sågklingans
riktningsangivelse överensstämmer
med motorns rotationsriktning. Lossa på
klingskyddet.
Kontrollera att klingan roterar korrekt innan
du börjar använda sågen.
Släng inte den använda klingan i
hushållssoporna, utan kassera det i enlighet
med de regler som gäller i din kommun.
Bult
Yttre fl äns
Innerfl äns
Klinga
cl
4
bn
8
9
bl
bl
bl
bl
7

18
SE
Byte av kolborstar
Kontrollera regelbundet borstarna genom
att lossa kolborsthållarna (3) med en
skruvmejsel och dra ut kolborstarna. Om
kolborstarna är 5 mm eller mindre ska de
bytas ut.
Rengöring och underhåll
Torka av sågen med en väl urvriden trasa
efter användning och håll alltid sågens yta
och ventilationshål fria från smuts.
Använd inte frätande eller slipande
rengöringsmedel, vilket kan skada sågens
plastdelar.
Överensstämmelseförklaring
Vi förklarar härmed, att
C
IRKELSÅG
46000
(M1Y-BQ-185X)
230 V - 1200 W
är framställd i överensstämmelse med
följande standarder eller normativa
dokument:
EN 55014-1:2000+A1+A2;
EN 55014-2:1997+A1;
EN61000-3-2:2000+A2;
EN 61000-3-3:1995+A1+A2
EN 60745-1:2006;
EN 60745-2-5:2007;
EN 60825-1:1994+A1+A2
enligt bestämmelserna i direktiverna.
2006/42/EF Maskindirektivet med
ändringsdirektiver
2006/95/EEG Lågspänningsdirektivet
2004/108/EEG EMC-direktivet
2012
Stefan Schou
Business Unit Manager
21.11.2012
- HP Schou A/S, DK-6000 Kolding
Servicecenter
OBS! Produktens modellnummer ska alltid
uppges vid kontakt med återförsäljaren.
Modellnumret fi nns på framsidan i denna
bruksanvisning och på produktens
märkplåt.
När det gäller:
• Reklamationer
• Reservdelar
• Returvaror
• Garantivaror
• Öppet vardagar från 07.00 til 17.00
(fredag till kl. 15.30)
• Tel.: [phone]
• Fax: [phone]
• E-mail: [e-mail]

19
NO
SE
FI
GB
DE
DK
PL
ET
Tillverkad i P.R.C.
6001
EU-importör:
HP Schou A/S
6000 Kolding
Danmark
© 2012 HP Schou A/S
Alla rättigheter förbehålles. Innehållet i denna bruk-
sanvisning får inte under några villkor, varken helt eller
delvis, återges med hjälp av elektroniska eller mekaniska
hjälpmedel, som t.ex. fotokopiering eller fotografering,
ej heller översättas eller sparas i ett informationsla-
grings- och informationshämtningssystem, utan skriftligt
medgivande från HP Schou A/S.
Miljöinformation
HP Schou A/S strävar efter att tillverka
miljövänliga elektriska och elektroniska
produkter samtidigt som vi vill medverka
till att säkerställa ett säkert avyttrande
av sådana avfallsprodukter som kan vara
skadliga för miljön.
Det är viktigt för oss alla att ha en ren
miljö. Vårt företag har som målsättning
att uppfylla EU-kraven på detta område
så att vi säkerställer insamling, hantering,
återvinning och avyttrande av elektrisk
utrustning som annars kan vara skadlig
för miljön. Detta innebär även att våra
produkter aldrig innehåller några av
följande kemikalier eller ämnen:
- Bly
- Kvicksilver
- Kadmium
- Sexvärdigt krom
- PBB (polybromerade bifenyler)
(fl amskyddsmedel)
- PBDE (polybromerade difenyletrar)
(fl amskyddsmedel)
HP Schou A/S är stolta över att kunna stödja
EU:s miljöinitiativ för en renare miljö och
förklara härmed att våra produkter uppfyller
såväl WEEE-direktivet (2002/96/EF) som
RoHS-direktivet (2002/95/EF).
Även du som konsument kan vara med att
skydda vår miljö genom att följa gällande
miljöbestämmelser och lämna in förbrukade
elektriska och elektroniska produkter på
den kommunala återvinningsstationen.
Kom ihåg att ta ur eventuella batterier innan
du avyttrar produkten.

20
FI
PYÖRÖSAHA
Johdanto
Saat pyörösahasta suurimman hyödyn, kun
luet käyttöohjeen ja turvallisuusohjeet läpi
ennen pyörösahan käyttöönottoa.
Säilytä tämä käyttöohje, jotta voit
tarvittaessa palauttaa mieleesi laitteen
toiminnot.
Tekniset tiedot
Jännite/taajuus: 230 V ~ 50 Hz
Teho: 1 200 W
Nopeus: 5 000 kierrosta minuutissa
Leikkuukapasiteetti 90°: 65 mm
Leikkuukapasiteetti 45°: 43 mm
Terä: Ø 185 mm
Turvallisuusohjeet
Tarkista, että moottorin ilmanvaihtoaukot
eivät ole tukossa.
Tartu sahaan aina molemmilla käsillä. Älä
koskaan käytä sitä tikkailla seisten. Käytä
aina hyväksyttyä työskentelyalustaa, kun
työskentelet korkealla.
Älä koskaan pysäytä terää painamalla sahaa
tai painamalla terää sivulta.
Älä koskaan käytä pikaterästeriä.
Käytä aina tehtävään sopivaa terää.
Älä koskaan käytä taipuneita teriä tai teriä,
joista puuttuu hampaita.
Älä koskaan käytä liian suuria tai liian pieniä
teriä.
Älä koskaan käytä teriä, jotka on tarkoitettu
toimimaan työkalun enimmäiskierroslukua
pienemmällä kierrosluvulla.
Tarkista, että terän suuntamerkintä vastaa
moottorin pyörimissuuntaa.
Älä sahaa kiveä, metallia, lasikuitua tai
terveydelle vaarallisia materiaaleja.
Käytä aina suojakäsineitä, kun käsittelet
teriä. Älä koskaan työnnä kättä sahan
alle. Älä koskaan yritä poistaa materiaalia
käsiteltävältä alueelta, kun sahanterä pyörii.
Älä koskaan pane kättä tai sormia sahan
edessä, takana tai alla olevan sahattavan
kohteen päälle, kun saha on käynnissä.
Pidä terien asentamiseen tarkoitetut akseli
ja laipat aina puhtaina.
Käyttöohje
Lue käyttöohje huolellisesti ennen
käytön aloittamista ja säilytä se
myöhempää käyttöä varten.
Jännite/taajuus
Ilmoittaa jännitteen ja taajuuden
virtalähteelle, johon kone tulee
liittää.
Teho
Ilmoittaa koneen enimmäistehon.
Nopeus
Ilmoittaa koneen nopeuden/
nopeudet tai nopeusasteet
kierroksina minuutissa.
Terän koko
Ilmoittaa terän halkaisijan.
Leikkaussyvyys
Ilmoittaa koneen
enimmäisleikkuusyvyyden.
